Рис. 1. Сварной двутавр
Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — толщина полки.
Таблица 1. Размеры, масса
и количество метров в тонне сварных двутавров по ТУ У 01412851.001–95
производства Днепропетровского завода металлоконструкций им. Бабушкина
| Обозначение балки | Размеры, мм | Теоретическая масса 1 м, кг |
Количество метров в тонне |
|||
| h | b | S | t | |||
| 45БС1 | 444 | 200 | 8 | 12 | 64,06 | 15,6 |
| 45БС2 | 460 | 300 | 12 | 20 | 133,8 | 7,48 |
| 45БС3 | 448 | 180 | 8 | 14 | 65,94 | 15,2 |
| 50БС1 | 482 | 200 | 10 | 16 | 85,57 | 11,7 |
| 50БС2 | 482 | 300 | 12 | 16 | 117,8 | 8,49 |
| 50БС3 | 500 | 300 | 12 | 25 | 160,1 | 6,24 |
| 50БС4 | 510 | 300 | 14 | 30 | 190,8 | 5,24 |
| 55БС1 | 551 | 220 | 10 | 18 | 102,6 | 9,75 |
| 55БС2 | 547 | 200 | 10 | 16 | 90,67 | 11,0 |
| 60БС1 | 577 | 240 | 12 | 16 | 111,6 | 8,96 |
| 60БС2 | 585 | 240 | 12 | 20 | 126,7 | 7,89 |
| 60БС3 | 585 | 320 | 12 | 20 | 151,8 | 6,59 |
| 60БС4 | 595 | 320 | 14 | 25 | 185,5 | 5,39 |
| 60БС5 | 605 | 320 | 16 | 30 | 219,2 | 4,56 |
| 60БС6 | 597 | 190 | 12 | 16 | 101,0 | 9,91 |
| 70БС1 | 685 | 260 | 12 | 20 | 142,4 | 7,02 |
| 70БС2 | 685 | 320 | 14 | 20 | 171,4 | 5,84 |
| 70БС3 | 695 | 320 | 14 | 25 | 196,5 | 5,09 |
| 70БС4 | 705 | 320 | 16 | 30 | 231,7 | 4,32 |
| 70БС5 | 725 | 320 | 20 | 40 | 302,2 | 3,31 |
| 70БС6 | 692 | 230 | 12 | 16 | 119,9 | 8,34 |
| 80БС1 | 791 | 280 | 14 | 18 | 162,1 | 6,17 |
| 80БС2 | 815 | 300 | 18 | 30 | 248,0 | 4,03 |
| 90БС1 | 895 | 300 | 16 | 20 | 201,6 | 4,96 |
| 90БС2 | 927 | 300 | 16 | 36 | 276,9 | 3,61 |
| 100БС1 | 995 | 320 | 16 | 25 | 244,3 | 4,09 |
| 100БС2 | 1005 | 320 | 16 | 30 | 269,4 | 3,71 |
| 100БС3 | 1017 | 320 | 20 | 36 | 329,2 | 3,04 |
| 120БС1 | 1280 | 400 | 12 | 20 | 242,4 | 4,13 |
| 120БС2 | 1280 | 450 | 14 | 20 | 277,6 | 3,60 |
| 140БС1 | 1440 | 400 | 12 | 20 | 257,5 | 3,88 |
| 140БС2 | 1440 | 450 | 12 | 20 | 273,2 | 3,66 |
| 140БС3 | 1450 | 500 | 14 | 25 | 350,1 | 2,86 |
| 160БС1 | 1640 | 450 | 12 | 20 | 292,0 | 3,42 |
| 160БС2 | 1640 | 500 | 12 | 20 | 307,7 | 3,25 |
| 160БС3 | 1650 | 500 | 14 | 25 | 372,1 | 2,69 |
| 160БС4 | 1650 | 560 | 14 | 25 | 395,6 | 2,53 |
| 180БС1 | 1800 | 560 | 12 | 25 | 384,7 | 2,60 |
| 180БС2 | 1800 | 500 | 14 | 25 | 388,6 | 2,57 |
| 180БС3 | 1810 | 500 | 14 | 30 | 427,8 | 2,34 |
| 180БС4 | 1810 | 600 | 16 | 30 | 502,4 | 1,99 |
| 200БС1 | 2000 | 560 | 12 | 25 | 403,5 | 2,48 |
| 200БС2 | 2010 | 500 | 16 | 30 | 480,4 | 2,08 |
| 200БС3 | 2010 | 600 | 16 | 30 | 527,5 | 1,90 |
Примечание.
Масса 1 м сварного двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
вернуться наверх
‹ Балки двутавровые стальные специальные по ГОСТ 19425–74 Вверх по содержанию Балки двутавровые горячекатаные с параллельными гранями полок по ГОСТ 26020–83 ›
-
ТОВ «АЕМР». «Металургійне ательє» спеціальних сталей
16.03.2023
-
УЗ зіштовхнулася з обмеженою пропускною здатністю західних сухопутних переходів
15.03.2023
-
Денис Рисухін: «Ми очікуємо подорожчання фарбованого прокату у 2023 році»
10.03.2023
-
Після війни Україні може загрожувати деіндустріалізація
19.01.2023
-
Податкова політика влади у 2022 році не виправдала надій бізнесу
11.01.2023
-
Обсяг металоспоживання в Україні знизився на 55%: огляд ринку за підсумками 2022 року
09.
01.2023 -
В умовах війни попит на металоконструкції в Україні катастрофічно впав
09.11.2022
-
Енергокриза в Європі створила нові можливості для азійських виробників сталі
21.09.2022
-
Літній спад: чому скорочують роботу українські металурги та гірники
18.07.2022
-
Обращение ООО АЭМР к машиностроителям Украины
02.05.2022
-
АЭМР — производитель кованого проката и поковки из спецсталей
15.04.2022
-
Обзор украинского и мирового рынка листового проката и сварных труб
18.03.2021
-
Обзор рынка сортового проката — 18.01.2021
18.01.2021
-
Обзор рынка нержавеющей стали — 20.08.2020
20.08.2020
-
Общий обзор рынка черного металла — 07.
08.202007.08.2020
01.2023
08.2020|

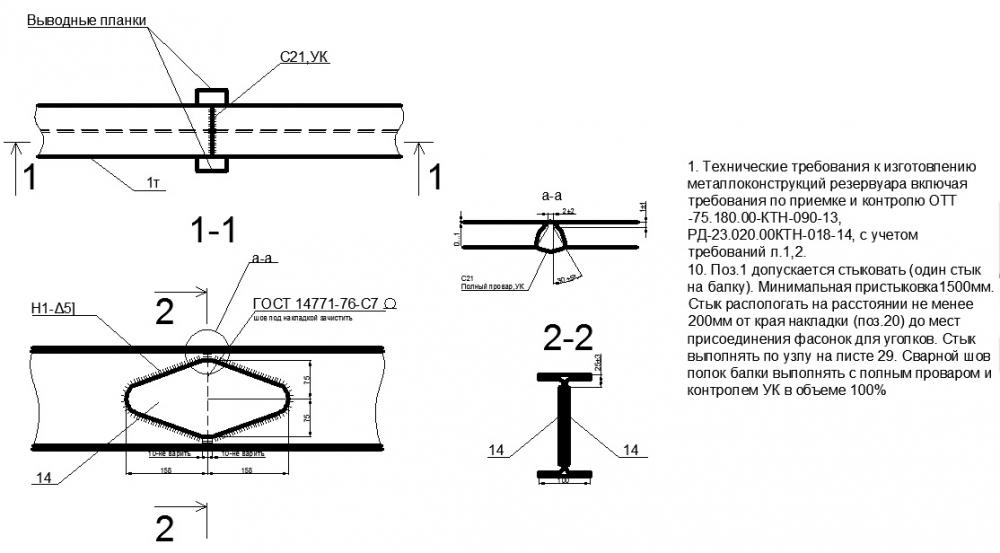

Балка сварная стальная двутавровая (сварной двутавр) это сварная конструкция из стальных листов, по форме и размерам аналогична горячекатаной балке, которая выпускается металлургическими комбинатами по ГОСТ 26020-83 или по СТО АСЧМ 20-93. Сварной двутавр обычно используется в стальных строительных конструкциях перекрытий и каркасов жилых, общественных, сельскохозяйственных и промышленных зданий.
ООО “Арнако” изготавливает сварную балку любых типоразмеров по запросу заказчика, в том числе, нестандартные большие размеры от 100 до 150мм. Найти горячекатаные балки таких размеров (даже от 60 до 90мм) на рынке в текущий момент проблематично, так как их выпуск металлургическими комбинатами в последние годы не осуществляется. Преимущества использования сварного двутавра (сварной балки):
ООО “Арнако” производит сварную двутавровую балку (сварной двутавр) типоразмеров Б, Ш, К из углеродистых сталей С245, С255 (ст3) и низколегированных сталей С345 (09Г2С), 10ХСНД, 15ХСНД. Балка изготавливается на высокопроизводительном оборудовании – на линии автоматической сварки под флюсом. Оборудование позволяет выпускать балку длиной от 3000 мм до 12000 мм, высотой вертикальной стенки от 200 мм до 1500 мм, с шириной полки от 200 мм до 800 мм. Так же изготавливаются специальные балки по чертежам заказчика.
Производимая балка не имеет поперечных стыков по длине, так как при изготовлении используется цельный 12-метровый лист. Качество выпускаемой продукции подтверждается документом о качестве стальных строительных конструкций по ТУ 0925-001-81769030-2007, ГОСТ 23118-78 и СП 53-101. При отгрузке продукции предоставляется сертификат качества, сертификаты качества на листовой прокат и все применяемые при производстве материалы.
| |
|
ООО “Арнако” Россия, 197022, Санкт-Петербург, Инструментальная ул.  , д.3, литер Бтел. +7(951)663-7796 e-mail: [email protected] |
действует гост, сортамент, таблица размеров, приложение
Стальные двутавры – один из самых распространенных видов металлопроката. Он широко применяется в строительстве, например, при устройстве разного рода опорных конструкций, и выдерживает более высокие нагрузки, чем швеллер и уголок. Чтобы правильно выбрать товар, нужно изучить ассортимент двутавров и уметь рассчитывать нагрузки.
Содержание
- Концепция двутавровой балки
- Классификация и область применения
- Сортамент по ГОСТ
- Расчет двутавра
Двутавр концепт
Двутавр представляет собой вид металлопроката , с сечением, аналогичным повернутой букве “Н” … Верхний а нижние плоскости могут быть полностью горизонтальными и параллельными друг другу или иметь небольшой уклон .
Такая конструкция позволяет увеличить жесткость конструкций, в которых используются изделия. Работать с прокатом несложно, но для этого нужно иметь навыки сварки. По оси X двутавровая балка обладает высокой жесткостью, но поскольку полки довольно узкие, она не особенно устойчива по оси Y.
По ГОСТу изготавливают изделия из углеродистых и низколегированных сталей . Производят их и из алюминия – такие профили приобретают, когда для конструкции важен малый вес.
Стандарты регламентируют ряд прокатных характеристик : например, прогибы стен не должны превышать 0,14 S, а максимально допустимая кривизна балки – 0,2%.
При покупке материала рекомендуется изучить сертификаты и другие сопроводительные документы, чтобы оценить, подходит ли он для поставленных задач.
Выделяется 2 способа производства из этого материала:
- Горячекатаные изготавливаются из стальных слитков путем протягивания нагретых заготовок через машину с роликом. Уклон внутренних краев полок для таких товаров не должен превышать 10 %.
- Сварной изделие изготавливается из нескольких кусков металлического листа. При этом ручной труд используется по минимуму, основные процессы обеспечивают автоматизированные линии.
Уклон внутренних краев полок для таких товаров не должен превышать 10 %. Производство горячекатаного проката происходит быстрее, чем сварного. Еще один плюс в том, что отсутствуют сварные швы, что сводит к минимуму вероятность коррозии. Несущие качества у обоих видов материала хорошие. Благодаря своей легкости изделия просты в сборке. Полки распределяют нагрузку таким образом, чтобы свести к минимуму риск перекоса.
В малоэтажном строительстве применяется и двутавр деревянный … Это комбинированное изделие, состоящее из массива дерева и кусков плит OSB. Используется в качестве несущего в стропильных системах и для обустройства подкровельных помещений.
Классификация и область применения
Двутавр с повышенной точностью прокатки По точности прокатки двутавр подразделяют на нормальный (обозначается буквой Б) и с повышенным значением параметра (буква А).
По назначению и конструктивным особенностям профили бывают нескольких видов:
- Обычный Двутавр – высота превышает ширину полок. Их можно использовать во всех основных приложениях этого профиля.
- Колонна Двутавровые балки, используемые в качестве вертикальных опорных элементов при возведении многоэтажных сооружений. Их полки расположены параллельно друг другу и имеют увеличенную толщину.
- Полка широкая Двутавры предназначены для конструкций, работающих преимущественно на изгиб: мостовые конструкции, лестничные клетки, перекрытия. Переменное сечение повышает несущие качества металлоконструкции по всей длине. Использование таких продуктов также помогает сэкономить деньги (затраты на производство ниже). Приобретая изделия, важно учитывать толщину полки.
- Профили для подвесных путей , к которым предъявляются особые требования. Наклон их внутренних кромок не должен превышать 12%. Такие изделия востребованы при обустройстве некоторых промышленных предприятий. Их профиль может иметь высоту 0,25-0,45 м.
- Свайные профили с повышенной несущей способностью. Применяются для элементов конструкций, работающих на сжатие (иногда в сочетании с изгибом) и растяжение.
Такие изделия востребованы при обустройстве некоторых промышленных предприятий. Их профиль может иметь высоту 0,25-0,45 м.
Двутавровые балки широко применяются в различных областях строительства :
- строительство и реконструкция зданий
- опорные элементы мостовых сооружений и путепроводов;
- подкрановые балки в производственных и складских помещениях;
- при устройстве шахтных ходов в качестве армирующего элемента;
- при создании крыш;
- пролетные балки в зданиях любого назначения;
- для ограничения котлована при проведении фундаментных работ;
- для крепления полов.
Сортамент по ГОСТ
Действующими ГОСТами на двутавры предусмотрены определенные маркировки. Стандарты предписывают массу изделия в зависимости от его линейных размеров.
ГОСТ Р57837-2017
регламентирует размеры двутавра следующих типов:
- балка,
- столбчатая,
- свая,
- широкополочная.
Первые две разновидности бывают двух видов – обычные и дополнительные … По этому стандарту двутавры могут иметь высоту от 10 до 71 см и ширину полки от 5,5 до 26,2 см. Толщина вертикальной части от 4 до 17 мм, а толщина полок от 5,1 до 25 мм. Вес двутавра этой марки варьируется от 8,1 до 194,8 кг на погонный метр. От габаритов зависит вес изделия, а также максимально допустимая нагрузка на него. Самый компактный среди брусовых изделий имеет маркировку 10В1 и имеет высоту 10 см. Его вес составляет 10 кг, а максимальная нагрузка на секцию — 16,512 тонны.
Высота колонного двутавра – от 14,7 до 66,8 см, ширина полки – от 14,9 до 43,5 см, ее толщина – 15-43,5 мм. Минимальная масса метра такого изделия составляет 26,8 кг (это двутавр 15К1 с нагрузкой на сечение 54,762 тонны).
Изучив включенную в Госстандарт таблицу веса двутавров разных марок , вы сможете подобрать вариант, подходящий для конкретной задачи.
ГОСТ 26020-83 рассматривает однотипные изделия за исключением ворса. Дополнительные опции доступны для балочных профилей и профилей с широкими полками. При рассмотрении числовых значений обнаруживаются некоторые отличия от предыдущего стандарта: например, в этот ГОСТ входят крупногабаритные балочные изделия, габариты которых выходят за рамки ГОСТ 2017 (высота до 101,3 см, метровая масса до 314,5 кг).
Так же есть различные двутавры. профили с наклоном кромок внутренней полки 6-12% … Его изготовление регламентируется ГОСТ 8239-89 … Галтель в месте стыка со стенкой повышает прочность изделия. Это один из самых популярных видов такого профиля.
Твердость Двутавр определяется формой и размерами сечения.
На него влияют такие характеристики :
- ширина полки;
- высота профиля;
- радиус кривизны края полки;
- толщина средней вертикальной части и полки;
- моментов сопротивления и инерции.
Предпочтительный Параметры двутавра зависят от особенностей конкретной конструкции. Учитываются следующие характеристики :
- расстояние между концами опор;
- вид нагрузки и его значение;
- материал, из которого изготовлены балочные элементы;
- распределение силы (сосредоточено в одной точке, равномерно распределено по поверхности и т. д.).
Валера
Голос строительного гуру
Задать вопрос
Обозначения на маркировке профиля расшифровываются следующим образом: первые 2 цифры показывают высоту изделия в сантиметрах, далее следует буква обозначающая тип двутавра. В маркировке используются буквы Б, Ш, С и К, обозначающие балочный, широкополочный, свайный и колонный типы соответственно.
Если изделие относится к «дополнительному» классу, перед буквой, обозначающей тип, стоит Д. Таким образом, маркировка профиля 10Б1 означает, что это двутавр балочного типа высотой 10 см.
Расчет двутавровой балки
Одной из важных характеристик, которую следует учитывать, является крепление балки типа в сочетании с распределением нагрузки на нее. Наиболее распространены следующих типов:
- шарнирно-опорные конструкции – нагрузка может распределяться равномерно, либо быть сосредоточена в одной или двух зонах;
- вариант с жестким окончанием одного из концов и равномерным распределением нагрузки;
- вариант с одним пролетом, односторонней консолью, дополнительной опорой и равномерным распределением усилия;
- Консоль с жестким окончанием и одноточечной сосредоточенной нагрузкой.
Также необходимо рассчитать общую нагрузку, действующую на здание … Включает в себя несколько типов компонентов.
Постоянная нагрузка (в случае обычной междуэтажной балки в жилом доме) создают массу самого элемента, пола и цементной стяжки, переменная – например, снег и предметы мебели. Рассчитав общую сумму, ее умножают на коэффициент запаса (он зависит от типа двутавра и чаще всего равен 1,2 или 1,3). Полученное значение необходимо использовать в дальнейшем.
Для выбора размера профиля можно воспользоваться таблицей , в которой приведены рекомендуемые количества балок в зависимости от общей нагрузки, длины пролета и шага … Например, при давлении 300 кг/м² и трехметровый пролет с шагом 1 м можно взять профиль №10. При больших значениях нагрузки и длины номер двутавра тоже будет больше.
Другой способ выбрать момент сопротивления по табличному значению на основе общего веса, умноженного на коэффициент безопасности. По его значению также можно определить рекомендуемый номер профиля для ассортимента.
Для надежности двутавр лучше брать на 2 номера больше, чем полученный.
ВЕСТТ-
1 Полуприцеп платформа одноосный – ВЕСТТНазначение
Полуприцеп платформа одноосный предназначен для перевозки различных грузов по автомобильным дорогам общего назначения с твердым покрытием.
Основными тягачами являются тягачи типа МАЗ-64229, КАМАЗ-54115 и др. с высотой надрессорной балки не более 1250 мм.
2. ХАРАКТЕРИСТИКИ
| Характеристики | Значение |
| Грузоподъемность, кг | 17000 |
| Снаряженная масса, кг | 5000 |
| вес | 22000 |
|
Распределение нагрузки по полной массе, кгс:
|
11000 |
|
Габаритные размеры, мм:
|
11550 |
| Колесная база, мм | 9100 |
| Дорожный просвет, мм (мин) | 350 |
Рама
Сборная конструкция изготовлена из низколегированных углеродистых сталей.
Лонжероны выполнены в виде сварного двутавра (сталь 09Г2С). Траверсы сплошные (неразрезные), изготовленные из стального листа в виде гнутого швеллера, пропущенного через отверстия в лонжеронах и приваренного к ним. Опорная пластина возле шкворня изготовлена из стального листа толщиной 10 мм (09Г2С). На полуприцепе установлена сцепная цапфа диаметром 2”, шкворень крепится 8 болтами М14, категорией прочности 10,9.
Платформа
На платформе имеется настил из стального ребристого листа толщиной 4 мм. Платформа оборудована клипсами для крепления груза.
Ходовая часть
Состоит из 1 оси (производства VESTT AS) на пневматической подвеске.
Колеса сдвоенные дисковые, крепящиеся к ступице винтами М22х1,5 (ГОСТ 8918-70). Количество колес, включая запасное дополнительное колесо, составляет 5 шт.
Шины пневматические бескамерные 235/75R17,5.
Тормозная система
Работает на всех колесах.
