Сварные двутавровые балки: Балка сварная двутавровая: характеристики, виды и ассортимент

alexxlab | 23.12.2022 | 0 | Разное

Содержание

Сварные балки | Святогор

Главная → Сварные балки

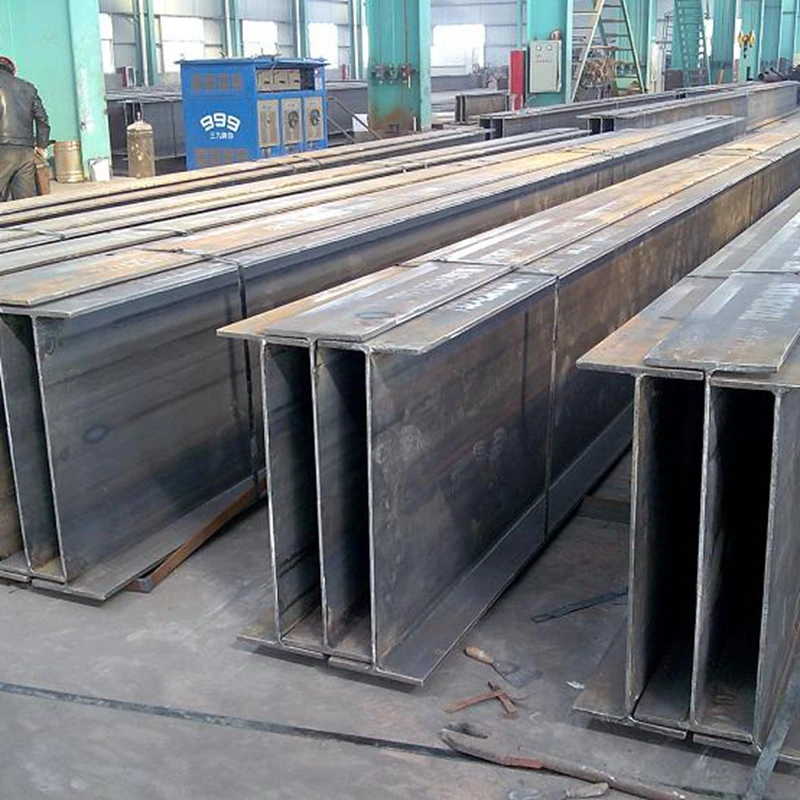

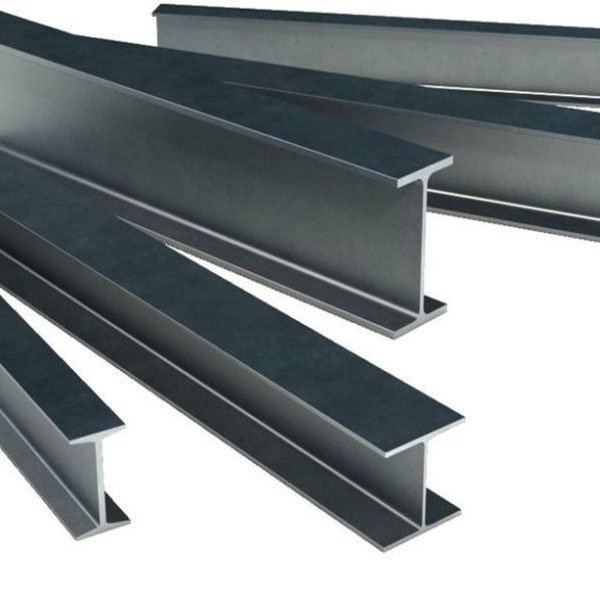

На сегодняшний день в строительстве наиболее распространены сварные двутавровые балки. Они используются при возведении ангаров, промышленных объектов, складов и любых других быстровозводимых зданий.

Металлоемкость сварных балок значительно ниже, чем горячекатаных. Это достигается оптимальным выбором составного сечения. В результате – создаваемые с помощью такой технологии металлоконструкции обладают оптимальным соотношением экономичности материала и несущей способности.

Наша работа

По требованию заказчика и в соответствие с представленной проектной документацией мы изготавливаем любые виды стальных конструкций с применением сварных балок. Наши балки могут быть постоянного или переменного сечения следующих размеров:

высота – до 2000 мм;
ширина полки – до 800 мм;

толщина полки – до 40 мм;
максимальная длина балки – 20000 мм.

В качестве основы сварных балок применяются разные типы стали – сталь 3, сталь 09Г2С. Мы гарантируем надежность конструкции. Используем в работе только проверенное профессиональное оборудование марки LINCOLN. Каждый сварной элемент проходит специальный контроль качества с помощью устройств рентгеноскопии и ультразвука. Контролируется соответствие Сертификату химического состава металлопроката.

Применение сварного двутавра

Современное промышленное и гражданское строительство нельзя себя представить без использования сварных двутавров в качестве самых разных элементов конструкции. Это и опоры, и несущие элементы перекрытий, мостов, и подвесные пути. Кроме того, технология широко используется в конструкциях вагонов, автомобилестроении.

Подробная технология изготовления двутавровой балки

Операции маршрутной технологии изготовления двутавровой балки

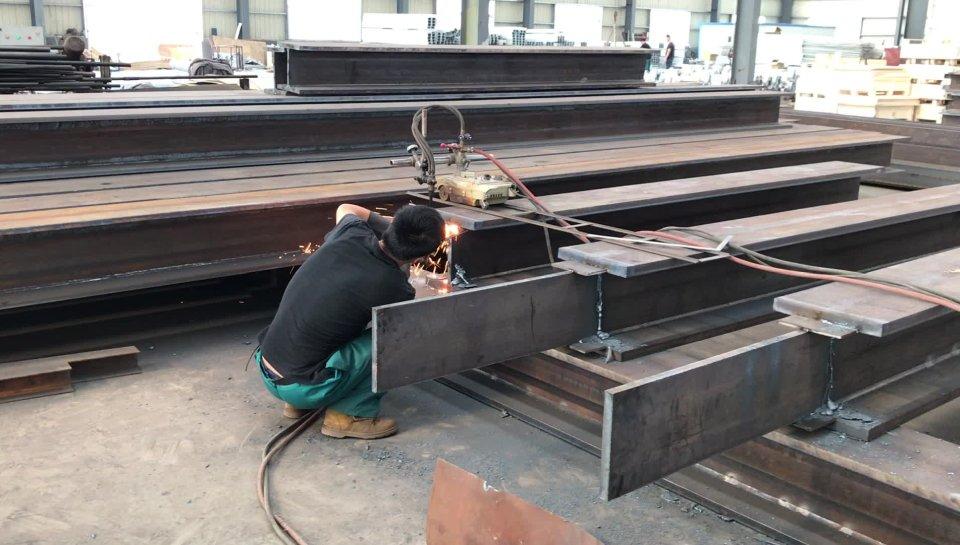

Процесс изготовления сварной двутавровой балки I-образного типа включает следующие последовательные операции:

нарезаются полосы;
производится их обработка – снятие фасок в местах сварки;
собирается тавр – Т-образный профиль;
собирается двутавр – I-образный профиль;
балка поворачивается на угол 90 градусов;
производится перемещение балки по конвейеру;
кантование балки на угол 45 градусов в одну сторону;
ведется сварка шва на 1-й секции 1-й сварочной колонной, которая двигается вдоль балки по рельсам;
балка возвращается в исходное положение;
кантование балки на угол 45 градусов в другую сторону;
сварка шва на 1-й секции 2-й сварочной колонной, которая двигается вдоль балки по рельсам;
балка возвращается в исходное положение;
балка перемещается на кантователь;

производится её переворот (разворот) на 180 градусов;
производится перемещение балки по конвейеру на вторую секцию;
кантование балки на угол 45 градусов в одну сторону;
ведется сварка шва на 2-й секции 1-й сварочной колонной, которая двигается вдоль балки по рельсам;
балка возвращается в исходное положение;
кантование балки на угол 45 градусов в другую сторону;
сварка шва на 2-й секции 2-й сварочной колонной, которая двигается вдоль балки по рельсам;
балка возвращается в исходное положение;
балка перемещается по конвейеру;
производится её поворот на 90 градусов;
выполняются операции по правке «грибовидности» 1-й полки с помощью правильного механизма;
балка возвращается в кантователь;
производится переворот балки на угол 180 градусов;
выполняются операции по правке «грибовидности» 2-й полки с помощью правильного механизма.

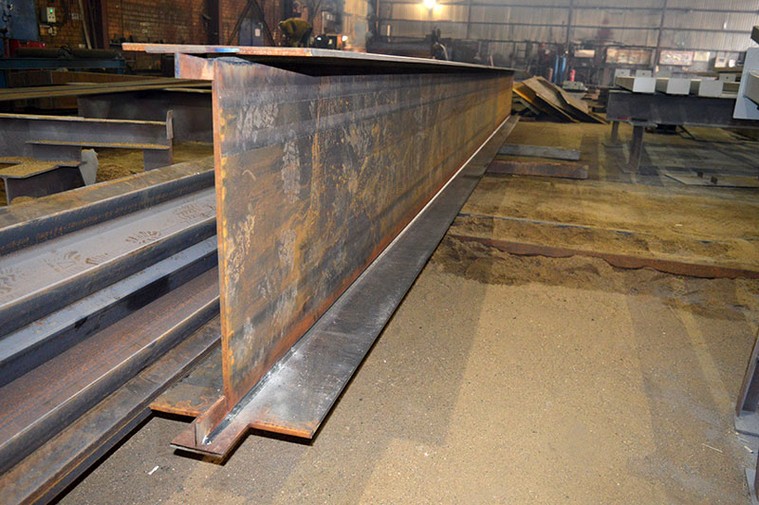

После этого набора последовательных действий на выходе мы имеем прямую двутавровую балку.

Чаще всего двутавровые балки из стали применяются в виде металлических каркасов с большой длиной пролета для промышленных, сельскохозяйственных и общественных зданий.

Сварной двутавр изготавливается из отдельных стальных листов и представляет собой отличный инструмент, позволяющий разнообразить архитектурную концепцию объекта строительства. К несомненному достоинству технологии относится повышение рентабельности проекта: двутавры позволяют сделать пролеты здания широкими при сохранении надежность и – тем самым – снизить расход материала.

Общие преимущества применения сварных балок

благодаря оптимальному подбору составного сечения, масса конструкции сварного двутавра на 10% ниже массы конструкции горячекатаной балки;

в сечении сварной балки могут применяться различные типы стали, из которых изготавливаются полки и стенки;
сечение стального двутавра может быть выполнено несимметричным;
производство сварной балки точно требуемой длины дает возможность минимизировать отходы производства.

Ваше имя *

Ваш телефон *

Комментарий

Звонить с 00:0001:0002:0003:0004:0005:0006:0007:0008:0009:0010:0011:0012:0013:0014:0015:0016:0017:0018:0019:0020:0021:0022:0023:00 по 00:0001:0002:0003:0004:0005:0006:0007:0008:0009:0010:0011:0012:0013:0014:0015:0016:0017:0018:0019:0020:0021:0022:0023:00

сменить код

Код с картинки

Наши объекты

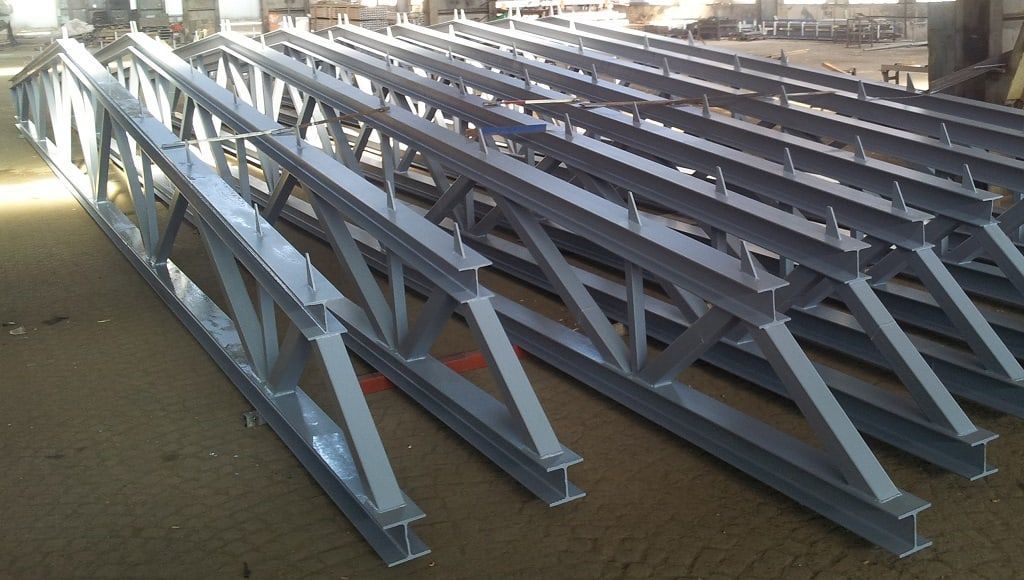

Ферма покрытия (Кратово)

Все объекты

Сварная балка – есть ли смысл? ООО “Еврометалл”

Сегодня мы хотим Вам показать альтернативную точку зрения на экономический смысл использования в проектах стальных сварных двутавровых балок.

А знали ли Вы, что в странах Европейского Союза, в отличие от Украины, сварная балка – довольно редкое явление? И это первое, о чем необходимо задуматься, принимая решение о покупке или производстве сварных двутавровых балок – ведь европейские производители, с их намного большим опытом ведения бизнеса, точно умеют считать деньги.

А теперь давайте по порядку…

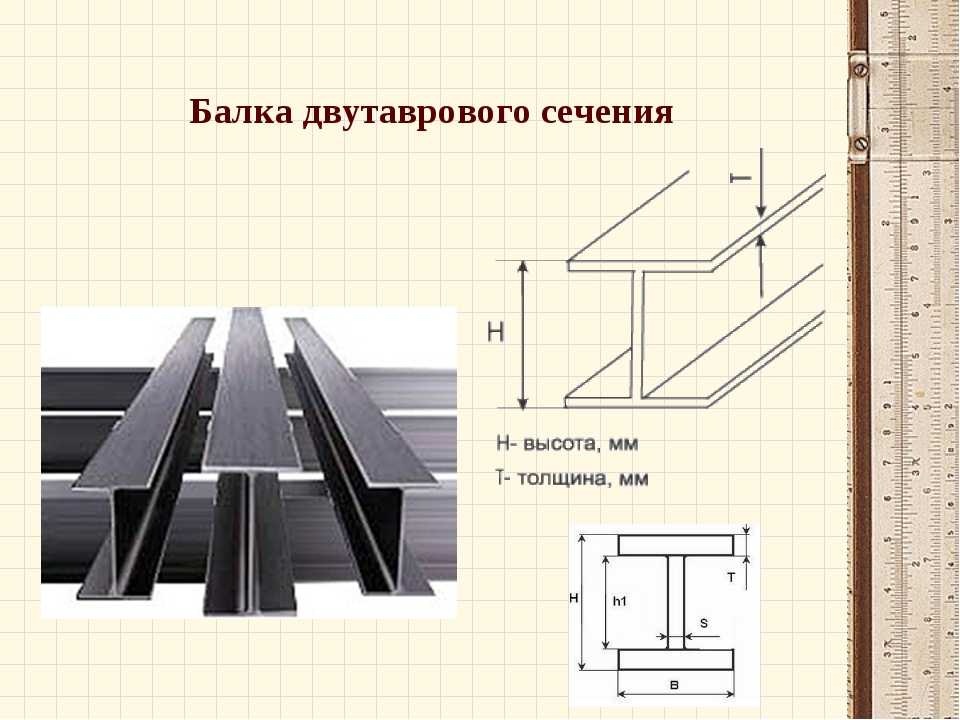

Сварная двутавровая балка – стальной профиль, преимущественно Н-подобного сечения, сваренный из листового металлопроката, раскроенного на полосы. Порезку осуществляют методом газо-кислородной или плазменной резки. Сварка балок происходит либо с помощью автоматической сварки под слоем защитного флюса или полуавтоматической сварки в среде защитного газа.

В 90% случаев такое решение применялось раньше и применяется до сих пор как вариант замены горячекатаных двутавровых балок. Но в чем же смысл такой замены? А смысл очень простой – украинские металлургические заводы производят очень ограниченный сортамент стальных горячекатаных двутавров, а если говорить о широкополочных балках, то такие и вовсе не производятся на территории Украины. В связи с этим, заводы металлоконструкций начали изготавливать сварные варианты таких балок и вопрос тут был не в экономии, а в том, что это был самый быстрый и удобный путь получить необходимую балку.

Но тогда получается, что если на рынке будут доступные по цене и срокам горячекатаные аналоги двутавровых балок, то варить их не имеет смысла? Именно так мы и считаем! Если сомневаетесь в наших словах, тогда просто подумайте – ведь никому не приходит в голову делать сварной вариант обычных балок, доступных в горячекатаном виде от украинских производителей.

И именно поэтому в той же Европе сварные балки имеют очень низкое распространение и используются, преимущественно, в случаях индивидуального расчета несущей способности балки, когда отсутствует горячекатаный аналог или балка имеет переменное сечение.

Давайте сравним:

В Украине реально выпускается около 10-12 типоразмеров двутавровой балки. В дополнение к этому, балки производятся из одной марки стали – рядовой Вст3. В случае необходимости заказа горячекатаных двутавров из стали 09Г2С, это сделать невозможно. Конечно, в таких условиях, при отсутствии возможности привезти балки из-за границы, очень сильной стала традиция изготавливать двутавровые балки сварным методом.

Мы, как компания Еврометалл, хотим развеять этот миф и сделать заводам металлоконструкций жизнь чуточку легче, ведь все знают, что производство сварной балки – довольно трудоемкая работа, что влияет как на стоимость изготовления так и на сроки отгрузки металлоконструкций. Особенно это касается небольших сечений двутавровых балок. Одновременно с заводами металлоконструкций выгоду получат и конечные потребители таких конструкций – ведь применение горячекатаных двутавровых балок вместо сварных способно в 100% случаев сократить сроки производства металлоконструкций и в большинстве случаев еще и уменьшить себестоимость конструкций.

Ведь в сравнении с украинскими 10-12 позициями производимых балок, по евростандартам изготавливается минимум 100 типов балок, причем каждая из них может быть изготовлена как из обычной стали S235JR так и из стали S355J2 (аналог 09Г2С). И это мы сейчас берем во внимание только балки из серий HEA, HEB, HEM, IPE, IPN, не учитывая их облегченные подвиды IPE A или HEA A.

Компания Еврометалл, понимая суть проблемы у Заказчика, предлагает поставку горячекатаных двутавровых балок по цене, которая делает нецелесообразной их замену на сварной вариант.

Кроме того, мы предлагаем украинским Клиентам горячекатаные двутавры согласно ГОСТ российского производства, которые как раз чаще всего заменяют на сварные варианты. Ведь в наших проектах до сих пор очень часто встречаются колонные двутавры или широкополочные балки типов 30К2, 40К2, 40Ш3, 20Б1, 25Б2 или подобные. И если раньше, при цене таких горячекатаных двутавров на уровне 32-36 тысяч гривен за тонну, их замена на сварной вариант была единственным экономически обоснованным выходом, то сейчас, при цене от нашей компании на уровне 24-25 тысяч за тонну с учетом НДС и доставки в любую точку Украины, изготовление сварных балок указанных типов просто экономически нецелесообразно.

Важно также помнить, что кроме прямого сравнения цены балок за тонну, необходимо учитывать увеличение веса 1 м.п. балки, которое неизбежно при переходе на сварной вариант, ведь, как правило, либо стенка либо полки горячекатаных двутавров имеют нестадартную для листового металлопроката толщину, например, 7; 7,5; 9; 11 или 15 мм. Соответственно, при переходе на сварной вариант изготовления, производители сварных балок применяют листовой металлопрокат большей толщины, например, вместо 7 – 8 мм, вместо 9 – 10 мм и т.д. В связи с этим, в зависимости от типа двутавровой балки, увеличение веса может составить до 5-7%, что также надо учитывать при сравнении конечных цен.

Кроме финансовой составляющей, как мы уже говорили, при использовании горячекатаных двутавров вместо сварной балки, как завод металлоконструкций так и конечный Заказчик получают дополнительные выгоды:

уменьшение сроков производства металлоконструкций, так как производство сварных балок – довольно трудоемкий процесс
лучшая коррозионная стойкость – как известно, сварной шов всегда является одним из источников коррозии, особенно, если не учесть все дополнительные требования к его антикоррозионной защите. В случае же с горячекатаными двутаврами этот источник коррозии просто отсутствует.
лучшее качество металлоконструкций – это связано с тем, что не надо переживать каким методом завод-производитель металлоконструкций будет изготавливать сварную балку – с помощью автоматической сварки под флюсом, полуавтоматической сварки с применением так называемых “тракторов” или вручную. А потом ведь надо еще это все “править”! А за неимением оборудования для механической правки применяется метод локального нагрева, что не всегда допускается. Потому как в Украине не все заводы металлоконструкций имеют соответствующее оборудование для качественного изготовления сварной балки. В случае с горячекатаных двутавром Заказчик всегда получает ровную и красивую двутавровую балку.

С учетом вышеизложенного, мы призываем все заводы металлоконструкций или конечных Заказчиков, получив проект с двутавровыми балками, которые не производятся в Украине, еще раз подумать о том, есть ли смысл их менять на сварную балку. Позвоните к нам в компанию Еврометалл и мы постараемся сделать Вам такое предложение, от которого получат выгоду все субъекты строительного процесса – завод лишиться необходимости делать трудоемкую работу и сможет ускорить сроки выдачи готовых металлоконструкций, а Заказчик получит конструкции дешевле и быстрее.

ЕВРОМЕТАЛЛ – работайте с профессионалами!

Сварной шов двутавровой балки – Сварной шов жилой конструкции

Форум

Новые сообщения
Часто задаваемые вопросы
Календарь

Что нового?

Расширенный поиск

Форум
Общие веб-форумы по сварке
Общие вопросы по сварке
Сварной шов стальной двутавровой балки – Сварной шов жилой конструкции

+ Ответить на тему

08. 12.2015 #1
Сварка стальной двутавровой балки – сварка жилых конструкций
Во-первых, я новичок во всем этом, и я ищу совета. Моя терминология может быть неверна. Ну, я убираю 2 леденцовые колонны в своем подвале, и у меня есть 6-дюймовая стальная двутавровая балка (толщиной 1/4). На вершине одной из колонн на палочке есть шов, в котором балка была удлинена. В настоящее время есть небольшая пластина с каждой стороны с четырьмя болтами. Нагрузки, которую эта балка должна была нести, больше нет. Сейчас просто держит пол на 1 этаже. Итак, мой вопрос: если я сварю шов с одним 4 дюйма x 48 дюймов x 1/4 с каждой стороны, будет ли это достаточно прочным, или я должен использовать сталь 3/8 дюйма вместо 1/4? Сварка лучше болтового соединения? Кстати сваркой сам не занимаюсь. Благодарю вас!
Последний раз редактировалось Ryan007; 08.12.2015 в 23:21.
Ответить Ответить с цитатой
08.12.2015 #2
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Я не понимаю
Если пропала нагрузка, зачем что-то делать?
Эд Конли
http://www. screamingbroccoli.com/
ММ252
MM211 (Продано)
Passport Plus и шпульный пистолет
Lincoln SP135 Plus- (Ушел в хороший дом)
Клатч 120В Плазменный резак
Гибочный станок SO 2020
Пиво в холодильнике
Ответить Ответить с цитатой
08.12.2015 #3
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Нагрузка со второго этажа ушла, а пол первого этажа еще нужно поддерживать.
Ответить Ответить с цитатой
12-09-2015 #4
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Вероятно, вы пожалеете, что сделали это. В лучшем случае пол станет очень упругим. В худшем случае ваш этаж будет в подвале.
Балки рассчитаны на заданное расстояние. Если вы уберете опорную колонку, вы, как правило, удвоите это расстояние. Другая вещь, которую вы делаете, это изменение того, где в этой балке находится главный центр сдвига и момента. В «простой» балке момент (изгиб) максимален на половине пути между опорами, а сдвиг максимален у опоры. В «сложных» балках эти значения немного смещаются, и изгибающие усилия передаются с одной стороны колонны на другую. Нагрузки непосредственно на колонну обычно не учитываются при определении размеров балок.
В лучшем случае вы берете самое слабое место вашей “новой” балки (стык) и подвергаете его наибольшей нагрузке (середина). Также нагрузки подобны рычагам. 100 фунтов на квадратный фут минимально, если пролет составляет всего 6 футов, при 12 футах он внезапно становится почти 3/4 тонны из-за расстояния.
Обычно для извлечения колонны требуется более глубокая балка. В одном доме, в котором я работал, им пришлось заменить 8-дюймовую балку на 16-дюймовую, чтобы справиться с новым пролетом, когда владелец хотел убрать колонну в подвале.
Для того, чтобы выполнить то, что вы делаете, нам потребуется гораздо больше информации. Во многих случаях подобная модернизация должна быть одобрена инженером-строителем для соответствия нормам.
.
Ни одно правительство добровольно не сокращается. Государственные программы, однажды запущенные, никогда не исчезнут. На самом деле, правительственное бюро — это самое близкое к вечной жизни существо, которое мы когда-либо видели на этой земле!
Рональд Рейган
Ответить Ответить с цитатой
09.12.2015 #5
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Насколько я понимаю, вы хотите удалить опорные колонны (колонны на палочке) из внутреннего пролета двутавровой балки, где верхний этаж поддерживается балкой только посередине?
Если это так, и в зависимости от ширины пролета и прогнозируемой нагрузки на фут, возможно, можно будет просто «окружить» балку длинными приваренными на месте пластинами толщиной 1/4 дюйма.
Изобразите римскую цифру III , где добавленные сварные полосы прикреплены к левой и правой стороне исходной двутавровой балки на внешних краях балки по всей ее длине … Такая конструкция чрезвычайно устойчива к провисанию в середине, а также к силам кручения.
Но даже тогда, как я однажды доказал своему отцу, можно безубыточно и наковальню…. Он закричал: “Мальчик, ты можешь разрушить даже эту наковальню! Убирайся из моей лавки!”
Ответить Ответить с цитатой
12-09-2015 #6
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Ответить Ответить с цитатой
09. 12.2015 #7
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Ответить Ответить с цитатой
09.12.2015 #8
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
спасибо вам за ответы. Я попытаюсь объяснить немного лучше. Балка, которую вы видите, когда-то поддерживала первый этаж, а также второй этаж. Таким образом, балка была разработана для удержания этой нагрузки. С тех пор я удалил несущую стену на первом этаже, которая поддерживала второй этаж. Я добавляю «заголовок заголовка», который идет от фундаментной стены к новой красной колонне Lolly (всего 16 футов). Теперь я хочу удалить 2 серые колонны Lolly и иметь боб без поддержки в течение 16 футов (но теперь он несет нагрузку только с пола первого этажа), мне нужно соединить шов на балке (это был мой первый вопрос), что материал я должен использовать? Как вы думаете, достаточно ли прочна только что сращенная балка без двух серых колонн, чтобы выдержать нагрузку только от пола первого этажа?
Прикрепленные изображения
Ответить Ответить с цитатой
09. 12.2015 #9
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Не удаляйте посты.
1. Ваш пол, вероятно, не рухнет, но он будет действительно упругим и провисшим, провисание пола затронет все стены вокруг него, и штукатурка/гипсокартон треснет, возможно, на полу появятся волны.
2. Не стоит хлопот. Просто сделайте так, чтобы план цокольного этажа включал столбы. (например, сделайте одну из стоек углом вашего бара, а другую там, где танцуют девушки)
Ответить Ответить с цитатой
12-09-2015 #10
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Вам нужен луч побольше. В дереве они используют 8 дюймов для пролета 8 футов, 10 дюймов для пролета 10 футов и т. Д. Та же логика применима и к стали. Ваша 6-дюймовая балка недостаточно велика. 16 футов без поддержки, я думаю, как минимум 12-дюймовая балка. Небольшой поиск в Google говорит, что вам нужна 12-дюймовая балка, чтобы протянуть 16 футов.
Ответить Ответить с цитатой
12-09-2015 #11
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Повторяя то, что было сказано ранее. .. Вам необходимо проконсультироваться с лицензированным инженером-строителем или архитектором в вашем районе, прежде чем что-либо трогать. Тот факт, что вы перенесли нагрузку со второго этажа на внешние стены фундамента, значения не имеет. Пол, все еще поддерживаемый балкой, может по-прежнему нуждаться в одной или нескольких опорах в середине пролета.
Обсуждаемые пластины с болтовым креплением предназначены только для выравнивания двух двутавровых балок. Они обеспечивают нулевое сопротивление прогибу под нагрузкой во всех смыслах и целях. Вот почему прямо под этим местом установлена колонна.
Вопрос о том, можете ли вы упаковать или усилить стенку существующих балок, или вам нужна новая балка, которая намного выше, должен проконсультировать вас эксперт. То, о чем вы просите, – это бесплатный совет от инженера-строителя, который может читать этот форум, или предположение от кого-либо еще, кто хочет высказать свое мнение по вашему вопросу. Никто в здравом уме не ответит на ваш вопрос, опасаясь того, что вы будете делать, когда/если первый этаж в вашем доме просядет или упадет в подвал.
На складе пиломатериалов, где продаются конструкционные балки, вы можете получить бесплатную консультацию по размеру и типу балок, необходимых для перекрытия расстояния в соответствии с установленными строительными нормами. Единственный разумный вариант — заплатить инженеру-строителю за то, чтобы он сказал, что вам нужна новая балка, или как можно безопасно модифицировать существующую балку.
Делайте все, что кажется лучше, но если бы я был на вашем месте, я бы потратил около 200 долларов, чтобы получить гарантированно правильный ответ на ваш вопрос.
Benson’s Mobile Welding — Дейтон, район метро Огайо — сертифицированный AWS инспектор по сварке
Ответить Ответить с цитатой
09.12.2015 #12
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Я бы тоже посоветовался с инженером-конструктором. Но прежде чем вы это сделаете, выясните, сможете ли вы даже установить новую балку (по крайней мере, 16 футов, но, вероятно, на всю длину пролета) в подвал. Если это невозможно, не тратьте деньги на инженера и придерживайтесь именно того, что есть на месте. Если у вас нет забастовки, вы, скорее всего, не получите новую балку подходящего размера в подвал…
Ответить Ответить с цитатой
09.12.2015 №13
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Первоначально Послано toofast_28
Я бы тоже посоветовался с инженером-строителем. Но прежде чем вы это сделаете, выясните, сможете ли вы даже установить новую балку (по крайней мере, 16 футов, но, вероятно, на всю длину пролета) в подвал. Если это невозможно, не тратьте деньги на инженера и придерживайтесь именно того, что есть на месте. Если у вас нет захода, вы, скорее всего, не получите новую балку подходящего размера в подвал…
Если балка не массивная, они обычно проходят через откидные окна подвала. Делал это несколько раз. Если он планирует сделать подвал «пригодным для жизни», почти в каждой юрисдикции теперь требуется хотя бы один дополнительный выход, кроме лестницы с 1-го этажа. Чаще всего, если они не могут выйти, это выходное окно и крутое окно, хорошо спроектированное для использования в качестве лестницы. Когда они впервые начали требовать это, я получил много звонков, чтобы вырезать отверстия в 12-дюймовых бетонных стенах подвала либо для дверей Bilco, либо для выходных окон. В новых домах это не так плохо, поскольку вам действительно не нужно копать вниз так далеко, чтобы обнажить достаточную часть стены, чтобы иметь почти прямое выходное окно. 0038 Если вы сообразительны, вы устроите так, чтобы сталь проскальзывала внутрь, когда они будут резать стену. Немного размышлений о том, куда пойдет окно по отношению к тому, где вам нужна стальная помощь.
.
Ни одно правительство добровольно не сокращается. Государственные программы, однажды запущенные, никогда не исчезнут. На самом деле, правительственное бюро — это самое близкое к вечной жизни существо, которое мы когда-либо видели на этой земле!
Рональд Рейган
Ответить Ответить с цитатой
12-10-2015 №14
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Один из самых простых способов достать балку в подвале — выломать заднюю часть кармана и просто вставить ее внутрь. Я предполагаю, что вы сможете использовать балку с широким фланцем 8 или 10 дюймов, в зависимости от того, какой и какого веса вам придется решить это или заплатить эти 200 сотен баксов и иметь душевный покой. Около дня работы на пару, два, три парня поднимают домкратом, поддерживают временные опоры и вставляют их внутрь. То, что у вас есть, сделано для поддержки сварки около 8 футов, это не меняет этого. Упаковать его, хотя и прочно, вероятно, дороже, чем поставить новую балку. Удачи, надеюсь, это хороший человек.
Последний раз редактировался Филом Снайдером; 10.12.2015 в 01:16.
Ответить Ответить с цитатой
12-10-2015 №15
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Шаг A Вызовите инженера-строителя, соединение может быть полностью сварено ручкой, а накладные пластины используются для наращивания балки для увеличения сечения. можно использовать накладки на стенки и фланцы, а также временные стойки из дерева 4×4 и гидравлический домкрат для их установки. Сварщик коробок жужжания, и это может быть хороший проект, будет в порядке с профессиональным советом. Не сжигайте дом!
Ответить Ответить с цитатой
12-12-2015 №16
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Работаю в структурной сфере. Сначала вам действительно нужно проконсультироваться с инженером, как сказано выше. Они дадут вам точно знать, что вам нужно сделать. Во-вторых, вам нужно проверить в городе, районе и т. д., чтобы узнать, нужен ли вам сертифицированный сварщик, если сварка, и нужен ли вам CWI для проверки подгонки и сварки. Если это CJP, более чем вероятно, что они потребуют присутствия CWI во время сварки. Если вы болтаете его, вам также может понадобиться инспектор. Сначала сделайте домашнее задание, прежде чем что-либо делать, ответственность высока, и вам не нужно, чтобы это ложилось на ваши плечи. Удачи!!
Ответить Ответить с цитатой
12-12-2015 # 17
Re: Сварка стальной двутавровой балки – Сварка жилой конструкции
Вот ваш ответ, я бы использовал инженера
, но если вы хотите срезать углы и сделать это самостоятельно, вот ваш ответ
http://richmond. ky.us/images/codes/f…el%20beams.pdf
первопроходец 302
машина постоянного тока переменного тока молнии
Хобарт Fluxcore
AHP тиг 200x 2015
Ответить Ответить с цитатой

+ Ответить на тему

Сообщение vBulletin

Отменить изменения

« Предыдущая тема | Следующая тема »

Метки для этой резьбы

Сварка жилой конструкции

Просмотр облака тегов

Разрешения на публикацию

Страница создана за 1 670 685 523,80843 секунд с 18 запросов

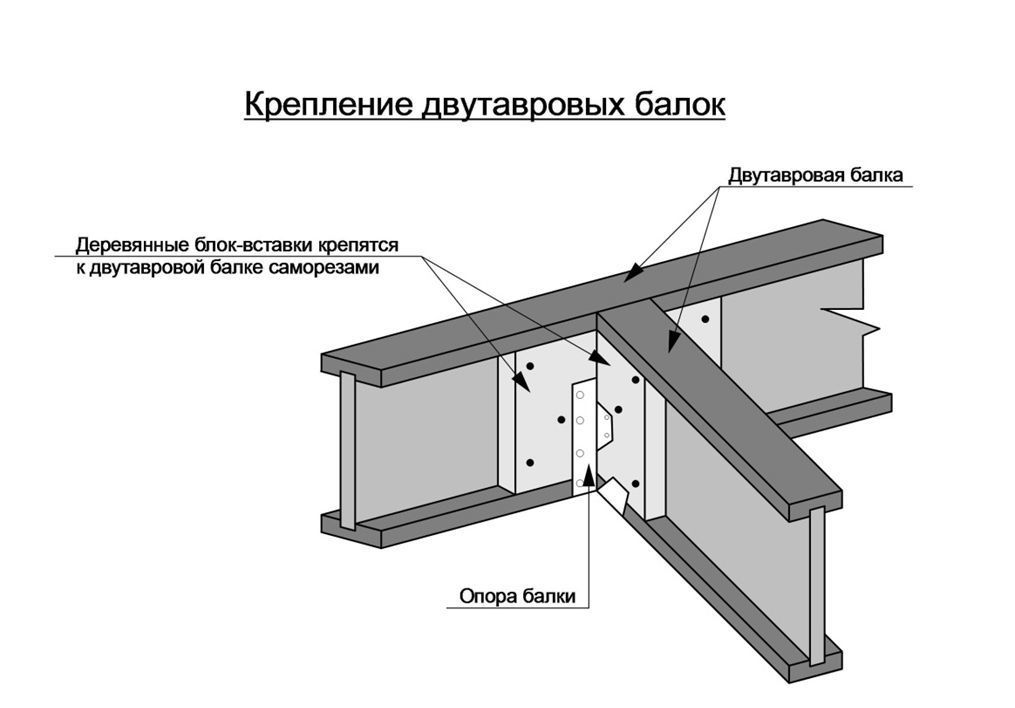

Соединение I/H балок вместе

Форум

Новые сообщения
Часто задаваемые вопросы
Календарь

Что нового?

Расширенный поиск

Форум
Общие веб-форумы по сварке
Общие вопросы по сварке

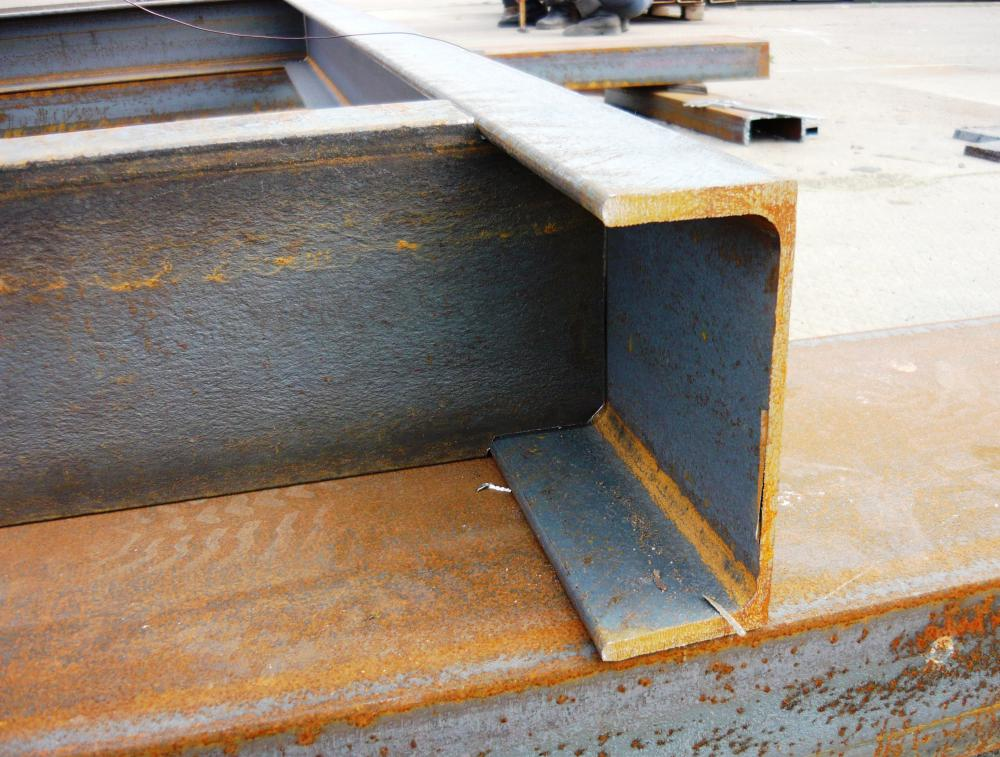

Соединение двутавровых балок вместе

+ Ответить на тему

11-09-2011 #1
Соединение двутавровых балок вместе
Всем привет, впервые в Weldin’ Web. Краткое вступление: недавно выписанный ветеринар, начал работать в бизнесе по монтажу металлоконструкций после сжигания, нет, потребления, некоторого счета GI, чтобы пойти в школу сварщиков. У меня есть сертификат AWS D1.1, и меня уволили уже несколько недель, и поэтому я практиковался в пайпе (в надежде получить больше и более высокооплачиваемую работу) и наверстать упущенное в моем списке услуг для друзей.
Этот пост об одной из их милостей… (любая грамматическая полиция… уходите)
Итак, я был… (должен начать эту историю правильно)
Итак, я был на свалке, выискивая запчасти для своего грузовика, потому что довольно редко можно найти на свалке 7.3, который не был полностью выпотрошили все хорошее. В верхней части двора у них была куча того, что выглядело как двутавровые балки диаметром 8 или 10 дюймов, длиной 10 футов и шириной примерно 6 дюймов сверху и снизу. Кто разбирается в правильной терминологии, пожалуйста, поправьте меня, и я научусь кое-чему. Поговорил с моим другом, который работает на верфи. .. Я могу получить балки по стоимости металлолома… круто, это дешево… чертовски дешевле, чем покупать новые балки.
Так или иначе, мой друг собирается снести пару несущих стен в своем доме, чтобы сделать большую и открытую комнату внизу, и это, по сути, сведется к установке стального пролета, который выдержит нагрузку. . Теперь у меня есть инженерное образование, и, надеюсь, однажды я вернусь, чтобы получить степень, но я еще НЕ НАЧАЛ вычислять, какие нагрузки задействованы, и о какой балке мы говорим, чтобы нести эту нагрузку. на пролете примерно 30 футов. Я собираюсь проконсультироваться с компетентным инженером (моя двоюродная сестра… она инженер-строитель мостов, со штампом), чтобы узнать, какие нагрузки у нас есть для этого пролета, и какой размер стали выдержит горчицу.
Вот мои предположения (и только предположения) на данный момент: стали на свалке будет более чем достаточно, и правильно выполненные два сварных стыка сохранят расчетную прочность стальной балки такого размера, за вычетом того, что говорят инженеры. сварной шов будет. Вопрос, который у меня есть, заключается в том, как правильно подготовить концы, чтобы сделать мою длинную балку. Я буду использовать 100% проникновение, 6010 для закрепки и корневого прохода, 7018 плоское положение (так как я смогу повернуть луч) для всех остальных проходов до шапочки. Теперь я могу просто скосить каждый конец балки под углом 22,5-30 градусов с помощью горелки, а затем приварить V-образную канавку и поставить на нее хороший колпачок 1/8 дюйма? Или мне придется отрезать придать концы определенной формы, а затем соединить их встык? Каков правильный и приемлемый способ сварки более коротких балок? Является ли зона термического влияния проблемой, и снижает ли это общую оценку готовой балки по сравнению со свежей, непрерывной балка нужной длины?
Я никогда не имел дело с изготовлением более длинной балки из более короткой балки, так как все это определяется и изготавливается в мастерской до того, как попадет в работу. Я просто полагаю, что если я смогу получить эту сталь по такой низкой цене, ее не только будет легче перевозить на моем двухосном прицепе-тягаче, это сэкономит моему другу значительное количество добычи, и он даст мне значительное количество пива и денег на пиво взамен.
Ответить Ответить с цитатой
09.11.2011 #2
Re: Соединение двутавровых балок вместе
Вы находитесь в Пути Над Вашей Головой.
Вернитесь в школу и получите диплом инженера-строителя, и вы поймете, насколько нелепы ваши «недоделанные» вопросы.
Синкро 250 DX
Династия 200 DX
ММ 251 с 30А SG
XMT 304 с устройством подачи 714 и генератором импульсов Optima
Hh287
Dialarc 250 AC/DC
Hypertherm РМ 1250
Смит, Харрис, Виктор O/A
Газосмесители Smith and Thermco
Доступ к полному производственному цеху с ЧПУ плазмы, водоструйной резки и т. д.
Ответить Ответить с цитатой
09.11.2011 #3
Re: Соединение двутавровых балок вместе
Вау, ммм, ок. Что именно я не в своей тарелке? Я оставляю проектирование инженерам. Все, что я хочу знать, это приемлемые методы соединения двутавровых балок встык. На данный момент это чисто теоретически, потому что я даже не делаю предположения о том, что размер стали подходит для этой работы. .. но я могу сказать вам вот что: доставить прочную цельную балку до его отдаленного дома. сделает этот проект намного сложнее, и поэтому использование нескольких более коротких фрагментов имеет свои преимущества.
Не просветите меня, почему это невозможно? Если наличие двух сварных швов на пролете такой длины — это просто неправильный подход к работе, просто скажите мне, но я был бы признателен, если бы знал, почему, а не куча «иди нах**».
Ответить Ответить с цитатой
11-09-2011 #4
Re: Соединение двутавровых балок вместе
Мне кажется, что любой человек с “инженерным образованием” как минимум знает другую терминологию применительно к двутавровой балке (стенка, полка), а не к верху и низу. …
Если поискать, эта почти точно такая же проблема подробно обсуждалась в предыдущей теме.
Синкро 250 DX
Династия 200 DX
ММ 251 с 30А SG
XMT 304 с устройством подачи 714 и генератором импульсов Optima
Hh287
Dialarc 250 AC/DC
Hypertherm РМ 1250
Смит, Харрис, Виктор O/A
Газосмесители Smith and Thermco
Доступ к полному производственному цеху с ЧПУ плазмы, водоструйной резки и т. д.
Ответить Ответить с цитатой
11-09-2011 #5
Re: Соединение двутавровых балок вместе
эти балки не охватывают 30 футов без нагрузки. они провиснут на несколько дюймов под собственным весом. вам нужна стропильная балка.
Миллер Тандерболт 250В
Линкольн квадратная волна Тиг 175 про
Линкольн Idealarc MIG SP250
Эверласт Тиг 210EXT
Эверласт Power Plasma 50
Чикаго Электрик (ВЧ) 130 TIG/90 Arc
90-амперный флюс Чикаго Электрик
3 комплекта окси/ацет
Ответить Ответить с цитатой
09.11.2011 #6
Re: Соединение двутавровых балок вместе
При использовании балок подходящего размера можно использовать сварные соединения с усиливающими пластинами или болтовые соединения. Инженеры обычно размещают колонну под точками соединения, но они могут спроектировать соединение, которое может иметь свободный пролет. Я хотел бы, чтобы ваш кузен сделал некоторые расчеты и придумал, что вам нужно, прежде чем что-нибудь купить.
Ответить Ответить с цитатой
09.11.2011 #7
Re: Соединение двутавровых балок вместе
Первоначально Послано Boatbuoy
эти балки не охватывают 30 футов без нагрузки. они провиснут на несколько дюймов под собственным весом. вам нужна стропильная балка.
После размышлений о размере двух комнат, которые должны стать одним открытым пространством, пролет, вероятно, больше похож на 22-25 футов. Это не измерялось и не детализировалось, это просто в списке вещей, которые мой друг хотел бы решить этой зимой по дому.
Сварка более коротких балок была чрезвычайно привлекательной, потому что это означало бы, что не нужно было бы пробивать наружную стену дома, чтобы установить длинную цельную балку. Я уверен в своих способностях выполнить сварку, но не в разработке процедуры — сварка — это не инженерное дело. Я просто подумал, что если луч I / H будет работать на таком расстоянии, это будет путь.
Ответить Ответить с цитатой
09. 11.2011 #8
Re: Соединение двутавровых балок вместе
Я хотел бы помочь вам, но я не знаю, с чего начать. Я всю жизнь сращивал балки. Это не значит, что я могу рассказать вам, как это сделать через Интернет. Какие вам больше всего помогли бы картинки, рисунки?
Прикрепленные изображения
Не обращай на меня внимания
Я просто любитель!
Карл
Династия 300
V350-Pro с импульсом
Шпульный пистолет SG
1937 IdealArc-300
PowerArc 200ST
3 SA-200s
Vantage 400
Ответить Ответить с цитатой
11-11-2011 #9
Re: Соединение двутавровых балок вместе
Так что, я думаю, вы не серьезно относились к тому, чтобы научиться сращивать балки. О, это на самом деле не так уж и сложно, вы сами разберетесь.
Не обращай на меня внимания
Я просто любитель!
Карл
Династия 300
V350-Pro с импульсом
Пистолет SG
1937 IdealArc-300
PowerArc 200ST
3 SA-200s
Vantage 400
Ответить Ответить с цитатой
11-11-2011 #10
Re: Соединение двутавровых балок вместе
Сращивание не является большой проблемой, но, как говорит человек, эти балки не будут удерживать собственный вес прямо на высоте 30 футов.
