Сварные двутавры гост: Утверждён ГОСТ Р 58966-2020 на сварные двутавры – Новости металлургии
alexxlab | 30.10.2020 | 0 | Разное
Балки сварные двутавровые | Металлоторговый портал
Рис. 1. Сварной двутавр
Условные обозначения: h — высота двутавра; b — ширина полки; S — толщина стенки; t — толщина полки.
Таблица 1. Размеры, масса
и количество метров в тонне сварных двутавров по ТУ У 01412851.001–95
производства Днепропетровского завода металлоконструкций им. Бабушкина
Обозначение балки | Размеры, мм | Теоретическая масса 1 м, кг | Количество метров в тонне | |||
h | b | S | t | |||
45БС1 | 444 | 200 | 8 | 12 | 64,06 | 15,6 |
45БС2 | 460 | 300 | 12 | 20 | 133,8 | 7,48 |
45БС3 | 448 | 180 | 8 | 14 | 65,94 | 15,2 |
50БС1 | 482 | 200 | 10 | 16 | 85,57 | 11,7 |
50БС2 | 482 | 300 | 12 | 16 | 117,8 | 8,49 |
50БС3 | 500 | 300 | 12 | 25 | 160,1 | 6,24 |
50БС4 | 510 | 300 | 14 | 30 | 190,8 | 5,24 |
55БС1 | 551 | 220 | 10 | 18 | 102,6 | 9,75 |
55БС2 | 547 | 200 | 10 | 16 | 90,67 | 11,0 |
60БС1 | 577 | 240 | 12 | 16 | 111,6 | 8,96 |
60БС2 | 585 | 240 | 12 | 20 | 126,7 | 7,89 |
60БС3 | 585 | 320 | 12 | 20 | 151,8 | 6,59 |
60БС4 | 595 | 320 | 14 | 25 | 185,5 | 5,39 |
60БС5 | 605 | 320 | 16 | 30 | 219,2 | 4,56 |
60БС6 | 597 | 190 | 12 | 16 | 101,0 | 9,91 |
70БС1 | 685 | 260 | 12 | 20 | 142,4 | 7,02 |
70БС2 | 685 | 320 | 14 | 20 | 171,4 | 5,84 |
70БС3 | 695 | 320 | 14 | 25 | 196,5 | 5,09 |
70БС4 | 705 | 320 | 16 | 30 | 231,7 | 4,32 |
70БС5 | 725 | 320 | 20 | 40 | 302,2 | 3,31 |
70БС6 | 692 | 230 | 12 | 16 | 119,9 | 8,34 |
80БС1 | 791 | 280 | 14 | 18 | 162,1 | 6,17 |
80БС2 | 815 | 300 | 18 | 248,0 | 4,03 | |
90БС1 | 895 | 300 | 16 | 20 | 201,6 | 4,96 |
90БС2 | 927 | 300 | 16 | 36 | 276,9 | 3,61 |
100БС1 | 995 | 320 | 16 | 25 | 244,3 | 4,09 |
100БС2 | 1005 | 320 | 16 | 30 | 269,4 | 3,71 |
100БС3 | 1017 | 320 | 20 | 36 | 329,2 | 3,04 |
120БС1 | 1280 | 400 | 12 | 20 | 242,4 | 4,13 |
120БС2 | 1280 | 450 | 14 | 20 | 277,6 | 3,60 |
140БС1 | 1440 | 400 | 12 | 20 | 257,5 | 3,88 |
140БС2 | 1440 | 450 | 12 | 20 | 273,2 | 3,66 |
140БС3 | 1450 | 500 | 14 | 25 | 350,1 | 2,86 |
160БС1 | 1640 | 450 | 12 | 20 | 292,0 | 3,42 |
160БС2 | 1640 | 500 | 12 | 20 | 307,7 | 3,25 |
160БС3 | 1650 | 500 | 14 | 25 | 372,1 | 2,69 |
160БС4 | 1650 | 560 | 14 | 25 | 395,6 | 2,53 |
180БС1 | 1800 | 560 | 12 | 25 | 384,7 | 2,60 |
180БС2 | 1800 | 500 | 14 | 25 | 388,6 | 2,57 |
180БС3 | 1810 | 500 | 14 | 30 | 427,8 | 2,34 |
180БС4 | 1810 | 600 | 16 | 30 | 502,4 | 1,99 |
200БС1 | 2000 | 560 | 12 | 25 | 2,48 | |
200БС2 | 2010 | 500 | 16 | 30 | 480,4 | 2,08 |
200БС3 | 2010 | 600 | 16 | 30 | 527,5 | 1,90 |
Примечание. Масса 1 м сварного двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
вернуться наверх
Производство Сварной балки двутавровой | КОМПАНИЯ “СТАЛЬМАСТЕР”
Производственное предприятие «СтальМастер» осуществляет изготовление стальных сварных балок в соответствии с ТУ 0908-135-02494680-03 на автоматизированном оборудовании сваркой под слоем флюса в положении «лодочка», что обеспечивает глубину проплавления, высокое качество сварного соединения и аккуратный внешний вид. Производственные возможности и опыт позволяют выпускать сварную балку двутаврового сечения, таврового, коробчатого, балку переменного сечения. Выпускаются бистальные балки.
Балки двутаврового сечения могут изготавливаться как замещающие по геометрическим характеристикам двутавры горячекатаные (СТО АСЧМ 20-93, ГОСТ 26020-83), так и по индивидуальным размерам.
Основное направление использования сварных двутавровых балок – несущие конструкции современных зданий гражданского и промышленного назначения.
Сварная двутавровая балка — это сварная конструкция из листового металлопроката, механические характеристики которой эквивалентны горячекатаной балке по ГОСТ 26020-83 и СТО АЧМС 20-93: 40Б1, 40Б2, 45Б1, 45Б2, 50Б1, 50Б2, 50Б3, 55Б1, 55Б2, 60Б1, 60Б2, 70БС, 70Б1,70Б2, 80Б1, 80Б2, 90Б1, 90Б2, 100Б1, 100Б2, 100Б3, 40Ш1, 40Ш2, 45Ш1, 50Ш1, 50Ш2, 50Ш3, 60Ш1, 60Ш2, 60Ш3, 70Ш1, 70Ш2, 70Ш3, 80Ш1, 80Ш2, 90Ш1, 90Ш2, 100Ш1, 100Ш2, 100Ш3, 100Ш4, 40К1, 40К2, 40К3, 40К4, 40К5.
Основные преимущества сварных балок двутавровых:
- Снижение стоимости изготовления и монтажа.
- Увеличение пролётов зданий.
- Минимизация отходов, за счет изготовления балки нужной длины.
- Сокращение времени на изготовление металлоконструкций.
Таким образом, сварная балка имеет огромное количество преимуществ, благодаря чему нашла широкое применение во всех областях строительства.
Технология производства сварных балок очень проста и весьма экономична, поэтому данная балка конкурентоспособна балкам, изготовленным прокатным методом.
В изготовлении сварной балки используется сертифицированный металлопрокат. Качество продукции подтверждается документом о качестве стальных металлоконструкций ГОСТ 23118-78. При отгрузке продукции предоставляется паспорт изделия, включающий в себя сертификат качества на листовой металлопрокат и на все применяемые при производстве материалы.
Для высоко нагруженных двутавров, а также балок с циклическими и переменными нагрузками, подкрановых балок сварные швы выполняются с полным проваром с толщиной стенки до 12 мм, с толщиной стенки выше 12 мм для достижения полного провара со стенки снимается фаска (тип шва Т8 ГОСТ 8713-79) по 1 и 2 категориям в соответствии с ГОСТ23118-99, СП 53-101-98.
Для рядовых сварных двутавров используемых в качестве колонн, а также малонагруженных балок и балок с постоянными нагрузками, поясничные (тавровые) сварные швы выполняются по 2 категории в соответствии с ГОСТ23118-99, СП 53-101-98, тип шва Т3 по ГОСТ 8713-79.
Стыковые швы для всех сварных балок выполняются с разделкой фасок и с полным проваром по 1 и 2 категориям в соответствии с ГОСТ 23118-99, СП 53-101-98.
Аттестованной лабораторией неразрушающего контроля осуществляется ультразвуковой контроль (УЗК) стыковочных и Т-образного швов с последующей выдачей документа о качестве.
Сварные балки, согласно техническому заданию, могут изготавливаться с вырезами и отверстиями, а также перфорацией – перфорированные балки. Перфорированная стенка балки образуется резанием стенки двутавра по зигзагообразной линии с последующим сдвигом половинок и сваркой встык частей двутавров по выступам стенки. Несущая способность таких сквозных двутавров в 1,5 раза выше несущей способности исходного двутавра, т.к. за счет использования перфорированного профиля достигается большая высота конструктивного элемента.
Механические параметры данного изделия регламентируются в ГОСТ 23118-99, предельные отклонения по поперечному сечению и форме в ГОСТ 26020-83
Размеры сварной двутавровой балки. ТУ 0908-135-02494680-03.
Обозначение профиля | Размеры сварной балки в мм | Площадь сечения F, см2 | Масса погонного метра, кг | |||||
Н | h | B | S | t | Кt (катет сварного шва) | |||
СД 30Б1 | 300 | 280 | 145 | 5 | 10 | 4 | 43 | 34,1 |
СД 30Б2 | 300 | 280 | 150 | 6 | 10 | 4 | 46,8 | 37,1 |
СД 35Б1 | 345 | 325 | 175 | 6 | 10 | 4 | 54,5 | 43,1 |
СД 40Б1 | 394 | 370 | 200 | 7 | 12 | 5 | 73,9 | 58,5 |
СД 40Б2 | 398 | 370 | 200 | 8 | 14 | 5 | 85,6 | 67,7 |
СД 40Ш1 | 383 | 355 | 300 | 8 | 14 | 5 | 112,4 | 94,37 |
СД 40Ш2 | 365 | 310 | 10 | 16 | 5 | 135,7 | 104,03 | |
СД 45Б1 | 443 | 415 | 200 | 8 | 14 | 5 | 89,2 | 70,5 |
СД 45Б2 | 447 | 415 | 200 | 8 | 16 | 5 | 97,2 | 76,8 |
СД 45Ш1 | 446 | 410 | 310 | 12 | 18 | 6 | 160,8 | 126,9 |
СД 50Б1 | 493 | 465 | 200 | 8 | 14 | 5 | 93,2 | 74,99 |
СД 50Б2 | 497 | 465 | 200 | 8 | 16 | 5 | 101,2 | 81,26 |
СД 50Б3 | 501 | 465 | 200 | 10 | 18 | 5 | 118,5 | 87,54 |
СД 50Ш1 | 482 | 450 | 300 | 12 | 16 | 5 | 150 | 118,32 |
СД 50Ш2 | 485 | 445 | 300 | 14 | 20 | 6 | 182,3 | 143,8 |
СД 50Ш3 | 494 | 450 | 295 | 16 | 22 | 6 | 201,8 | 159,1 |
СД 50Ш4 | 500 | 450 | 300 | 16 | 25 | 7 | 222 | 175,3 |
СД 55Б1 | 543 | 515 | 230 | 10 | 14 | 5 | 115,9 | 89,4 |
СД 55Б2 | 547 | 515 | 230 | 10 | 16 | 5 | 125,1 | 98,7 |
СД 60Б1 | 597 | 565 | 200 | 10 | 16 | 5 | 120,5 | 95,1 |
СД 60Б2 | 601 | 565 | 200 | 12 | 18 | 6 | 139,8 | 110,5 |
СД 60Ш1 | 591 | 555 | 300 | 12 | 18 | 6 | 174,6 | 137,8 |
СД 60Ш2 | 594 | 550 | 300 | 16 | 22 | 6 | 220 | 173,4 |
СД 70Б1 | 697 | 665 | 265 | 12 | 16 | 5 | 164,6 | 129,7 |
СД 70Б2 | 700 | 660 | 260 | 12 | 20 | 6 | 183,2 | 144,5 |
СД 80Б1 | 791 | 755 | 280 | 14 | 18 | 5 | 206,5 | 162,7 |
СД 80Б2 | 799 | 755 | 280 | 14 | 22 | 6 | 228,9 | 180,5 |
СД 90Б1 | 895 | 855 | 300 | 16 | 20 | 5 | 258,8 | 202,34 |
СД 90Б2 | 909 | 865 | 310 | 16 | 22 | 6 | 274,8 | 212,14 |
СД 100Б1 | 999 | 955 | 320 | 16 | 22 | 6 | 293,6 | 231,3 |
СД 100Б2 | 1010 | 960 | 325 | 18 | 25 | 7 | 335,5 | 264,3 |
СД 100Б3 | 1015 | 955 | 320 | 18 | 30 | 7 | 363,9 | 286,7 |
СД 100Б4 | 1019 | 955 | 330 | 20 | 32 | 7 | 402,2 | 316,8 |
Чтобы заказать сварную балку, заказчику нужно знать класс прочности металла, марку стали, номер и длину балки (L), а также нужный объём поставки и требования деталированных чертежей конструкций (деталировка к монтажному комплекту КМД).
Сварная двутавровая балка изготавливается из листовой стали по стандарту 19903, классов: С245 (ст3) и С345 (ст 09Г2С). Исходный металлопрокат используется в соответствии с ГОСТ 27772 и ГОСТ 14637, ГОСТ 19281. Протяжённостью сварные балки производятся от 3 до 16м. Номер балки указывает на округлённую величину высоты (Н) двутавра в см. Как и прокатная балка, сварная имеет такие характеристики, как ширина полки (B) и толщина стенки (S).
С целью контроля качества сварного соединения осуществляется УЗК (Ультра-звуковой контроль) стыковочных и T-образного швов.
В технологии производства сварной двутавровой балки используется правильный гидро-механический стан, который предназначен исправлять деформацию (грибовидность полок) возникшую в результате нагрева металла , путем её прокатки через систему роликов.
Все сварные изделия в обязательном порядке проходят пескоструйную обработку на агрегатах очистки металлических конструкции (удаляется ржавчина, грязь, сварочный шлак, масляный налёт), после проведения сварных работ.
Замыкает технологическую цепочку участок нанесения защитного покрытия:
— производится противокоррозионная защита сварной балки по требованию заказчика;
— согласовывается с потребителем система защиты, марка материала, количество слоев, толщина каждого слоя, общая толщина покрытия, которыми обладает сварная двутавровая балк.
Стоимость изготовления сварной балки — от 15 000 р/т с НДС.
Расчет стоимости изготовления не стандартной сварной балки производится по чертежам КМД (КМ) в зависимости от исходных параметров.
Двутавр ГОСТ
Двутавр – профиль из металла, который изготавливается из низколегированной и углеродистой стали, дерева или стеклопластика. Сечение напоминает две буквы «Т», соединенные вместе и образует букву «Н». Двутавр используется в строительном деле для формирования жилых помещений.
Особенность двутавра в том, что он в 30 раз жестче и в 7 раз прочнее обычной квадратной балки. Даже швеллер не имеет такой прочности.
Минусом является его устойчивость к скручиванию. Сфера использования: монтаж балок потолочного перекрытия. Мы рассмотрим разновидности изделий, их характеристики, а также положения ГОСТ двутавра.
Виды двутавров и характеристики
В строительстве конструкций обойтись без двутавра нельзя. Ввиду этого профили делаются не только из стали, но и из следующих материалов:
- дерево;
- алюминий;
- железобетон;
- стеклопластик.
Для частного домостроения используются стальные двутавры, деревянные и сварные. Свои технические характеристики материал получил благодаря особому сечению. Все основные положения о двутаврах указаны в ГОСТ 8239-89. Согласно положению, поперечное сечение профиля должно выглядеть таким образом:
Где: h является высотой, b – шириной полки, S – толщиной стенки, t – средней толщиной полки, R – радиусом внутреннего закругления, r – радиусом закругления полки.
Горизонтальная поверхность, которых у него две, называется полкой. Она служит опорной площадкой и является несущей. Нагрузка распределяется по поверхности и не дает двутавру опрокинуться или перекоситься. Получается что перекрытия, сделанные из этих балок, получаются высокопрочными, что важно для дальнейших монтажных работ.
Обратите внимание! Прочность двутавров, расположенных рядом, суммируется. А прочность двутавров, которые укладываются друг на друга, умножается на 4.
Основные параметры изделий:
- площадь сечения и размеры;
- Справочные значения для осей;
- масса 1 м балки.
Чтобы правильно выбрать двутавровые балки из металла, важно проверить соответствие продукции нормативам, прописанных в ГОСТ.
Маркирование и габариты балок
Согласно ГОСТ двутавр широкополочный 8239-89, размер изделия определяется высотой его стенки. Как это понять? Например, если взять профиль номер 14, то его высота (расстояние между полкой) будет составлять 140 мм, значит, балка под номером 55 будет иметь высоту 550 мм. Но это далеко не все параметры, которые прописаны в ГОСТ и характеризуют материал. Каждый номер балки имеет свои размеры, площадь сечения, массу и величины для осей. Балки можно отличить по таким параметрам:
- расположение полок. Изделия бывают параллельными или имеют уклон внутренних граней;
- принцип изготовления. Балки делаются сварными из листов стали, и горячекатаными. Горячекатаные представляют собой монолитную конструкцию из металла;
- точность производства. Маркой «Б» обозначаются двутавры, выполнены с повышенной точностью, а марка «В» указывает на обычную точность.

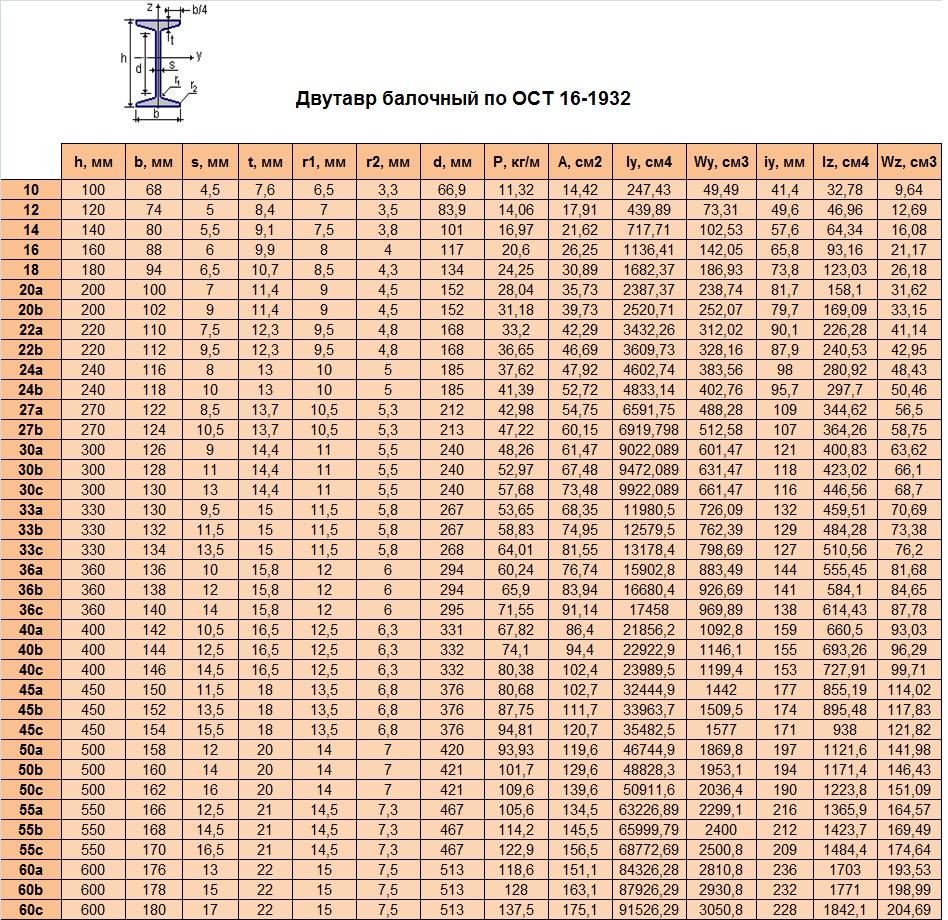

Для начала рассмотрим параметры горячекатаного двутавра, его размеры и сечение указаны в таблице согласно ГОСТ 8239-72:
Дополнения:
- Вес 1 м балки и площадь ее поперечного сечения вычислялись по номинальным размерам, при плотности стали в 7850 кг/м3.
- Значения в таблице, предоставленной выше, определяются так: «І» обозначает момент инерции, «W» говорит о моменте сопротивления, «S» о статическом моменте полусечения. Что касается значения «і», то оно говорит о радиусе инерции.

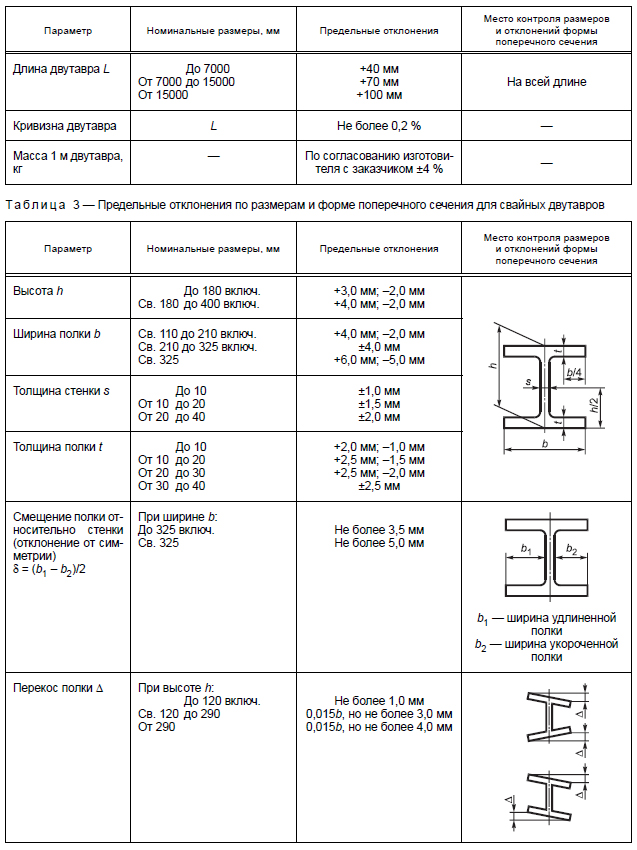

В ГОСТ также указываются предельные отклонения массы и габаритов. Их можно увидеть на данном фото:
Обозначения расшифровываются так:
- b1 – ширина части, которая укорочена;
- b2 – ширина части, которая удлинена;
- ∆ – уровень перекоса;
- f – уровень прогиба у стенки двутавра.
Нормальными принято считать металлические двутавры, которые имеют уклон граней внутри от 6 до 12%. По своему назначению их можно разделить на два вида: обычные и специальные. Сортамент двутавров указан в ГОСТ 19425-74. Он подходит в качестве балок подвесных путей, а также может быть использован для армирования шахтного ствола. В первом случае это серия «М», во втором серия «С».

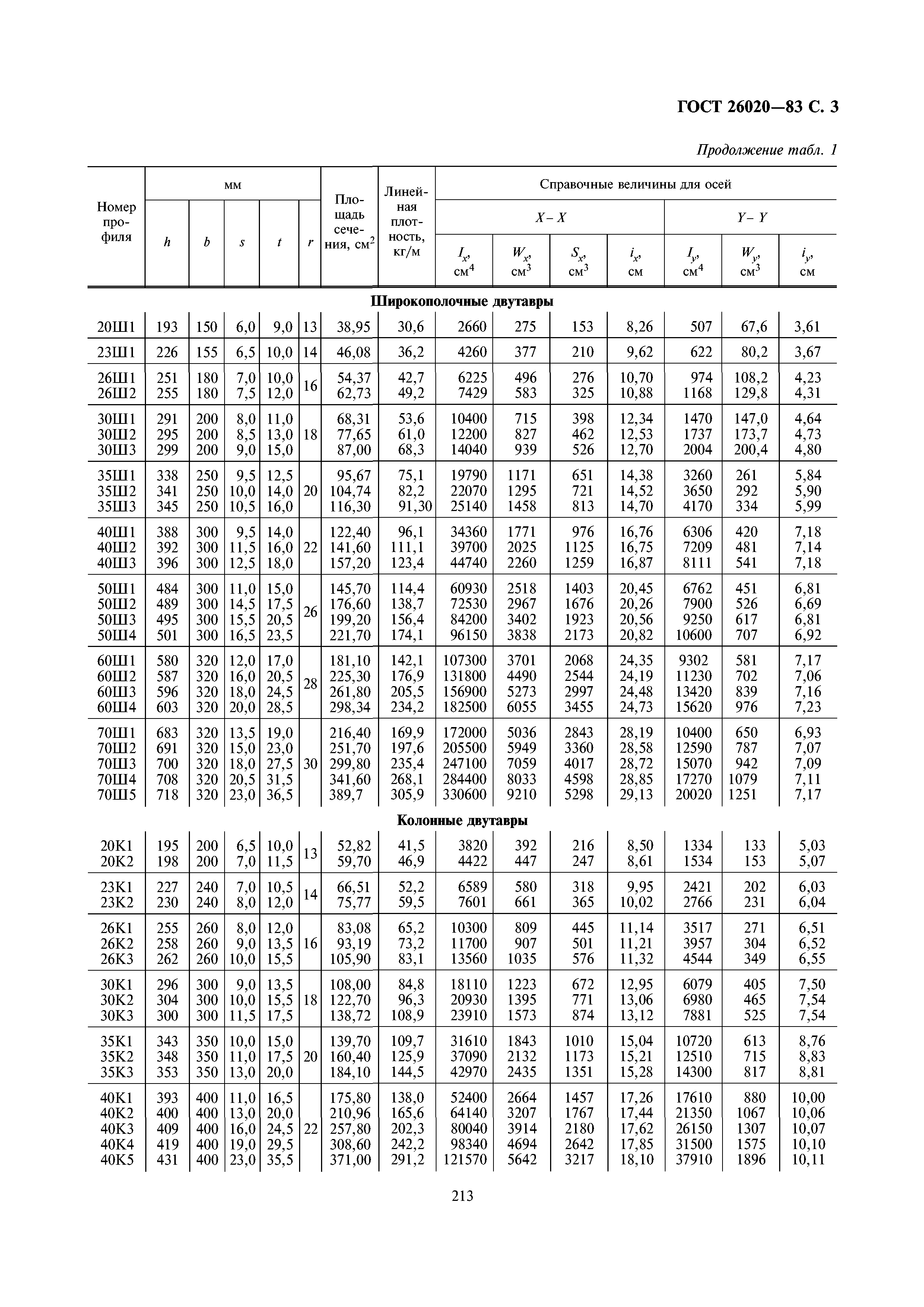

ГОСТ 26020-83 указывает на изготовление двутавров с расположением граней внутри параллельного типа. В зависимости от особенностей, можно отметить такие виды изделий:- Балочные, высота которых достигает 1 м, а ширина полок составляет 32 см. Обозначаются буквой «Б».
- Широкополочные изделия, высотой до 1 м, а шириной полок до 30 см. Обозначаются буквой «Ш».
- Колонные профили, ширина полки которой близка к его высоте. Обозначаются буквой «К».
Обратите внимание! Стандартный металлопрофиль имеет длину 4–12 м. В наличии есть изделия длиной 13 м. Но размер может быть обговорен согласно требованиям заказчика.
Если говорить о размерах и параметрах широкополочных двутавров, то можно обратить внимание на это фото. Двутавр широкополочный ГОСТ 26020-83 таблица.
Сварные двутавровые профили
Минус горячекатаных двутавров в том, что их размер не превышает 60Б. Если конструкция требует высокой несущей способности и высокого показателя жесткости, то применяется сварной двутавр. Они тоже маркируются по высоте стенки. Типоразмеры изделий начинаются от 45БС, высота которых 45 см, до 200БС, высотой 2,01 м.
Технология создания заключается в использовании листов стали. Она более экономичная, но процесс трудоемок и сложен. Надежность изделий сварного типа и их качество напрямую зависит от оборудования, которое используется для работы, а также от правильного выполнения работ:
- Выбираются заготовки нужной толщины, которые раскраиваются на станках с человеческим программным управлением (ЧПУ). Другой вариант раскройки – оборудование термической резки.
- Что касается сварных работ, то каждый элемент профиля формируется на современном заводе. Сваркой не занимается человек, все происходит на автоматизированной линии с использованием гидравлического прижимного элемента.
- Готовый двутавр следует подвергнуть работе по правке. Благодаря ей устранится термическая деформация изделия, и сама балка будет иметь четкую геометрию.
Причиной некачественного продукта и заниженных эксплуатационных характеристик являются такие факторы:
- создание будущего двутавра из малоуглеродистой стали;
- применение старого оборудования;
- низкий уровень квалификации сварщика;
- неправильное соблюдение технологического процесса.
Подобные кустарные методы неприемлемы. Это скажется на характеристиках материала. Вот почему рекомендуется выбирать те двутавры, которые сделаны надежными компаниями в согласии со всеми положениями ГОСТ.
При помощи метода сварки образуются разнополочные профили. Благодаря этому можно выбрать идеальную площадь сечения, уменьшая большой запас прочности конструкции. К тому же по заказу можно создать сварные двутавры, которые имеют вырезы и отверстия. Такая форма опор экономичная и технологичная.
Подробный процесс изготовления балки сварочным методом вы можете увидеть из этого материала.
Плюсы и минусы двутавровой балки
Вы удивитесь, но на территории России и других странах СНГ есть больше 20 металлургических заводов, производящих продукцию. При этом некоторые настолько большие, что выпускают миллионы прокатной продукции в год.
Большинство из продукции – именно балки Н-сечения. Это непросто, ведь профиль всегда используется в строительстве. Он имеет следующие преимущества:
- Идеальное сечение. Форма подобного балочного элемента самая рациональная, что касается расхода материала и его характеристик.
- Прекрасные показатели износоустойчивости, а также прочность конструкций, которые сделаны с использованием балок.
- Можно не переживать о качестве готовой продукции, так как существуют параметры ГОСТ о двутаврах, а также технические условия создания.
- Применения в строительстве больших многоэтажных конструкциях. И если постройка требует высокой прочности, то ее способны обеспечить монолитные горячекатаные балки, в которых нет сварных швов.
- Разнообразие характеристик и особенностей сварных двутавров. С ними можно облегчить балочную конструкцию, снизив нагрузку на фундамент и себестоимость возведения постройки.
Как видно, плюсов у изделий немало. Но, минусы тоже присутствуют. Их нужно знать и учитывать при строительстве:
- Н-образные профили имеют недостаточную устойчивость к скручиванию. Она в 400 раз меньше, чем у изделий с круглым сечением;
- так как горячекатаные двутавры большого типоразмера отсутствуют, то их приходится заменять балкой, сделанной методом сварки. А подобные изделия имеют другие характеристики;
- неоправданно большая металлоемкость и много отходов, если использовать изделия длинной и толщиной, которые прописаны в ГОСТ, а не указаны заказчиком для определенной цели.
Обратите внимание! Купить прокатную балку вы можете у посредников или же сразу у производителя продукции. А вот двутавры, сделанные методом сварки нужно заказать заранее.
Заключение
Двутавровые балки используются для создания металлического перекрытия, мостового сооружения, вагоностроении и т.д. Благодаря положениям ГОСТ и четкому следованию инструкции по изготовлению, на выходе получаются идеальные изделия, которые можно использовать в той или иной ситуации без страха. Мы рассмотрели особенности изделий, их разновидности, преимущества и недостатки и положения ГОСТ.
Что еще почитать по теме?
Автор статьи:Сергей Новожилов – эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.
Понравилась статья? Поделись с друзьями в социальных сетях:Вконтакте
Одноклассники
Google+
Гост на двутавровые балки сварные
Сортовой прокат
Листовой прокат
Нержавеющая сталь
Метизы и метсырье
Цветные металлы
Процесс изготовления происходит в несколько этапов: правка листа стали, термическая нарезка, сборка балки, правка изделия, чистка и покраска. Применяется она для строительства: мостовых конструкций, опалубки в монолитном строительстве, кранов, колонн, несущих частей перекрытий, гидротехнических сооружений, башен. Сварка дает возможность создавать рациональные профили, которые дают главное преимущество – уменьшить вес готового продукта. Данное изделие металлопроката облегчает элементы металлоконструкций. Использование метода сварки позволяет выпускать двутавровые балки в сечении до 150 сантиметров и любой длины, сочетать размеры поясов и стенки балки самым подходящим способом. Чтобы узнать более полную информацию о двутавровой сварной балке, ее разновидностях, позвоните в нашу компaнию «ТрастМеталл» и задайте вопросы менеджеру. Плюсы двутавровой сварной балки: балка двутавровая дает возможность применять различные типы стали для сооружения полок и стенок, изделие помогает снизить массу конструкций до 10% (в сравнении с горячекатаными профилями), благодаря двутавровой балке можно создавать несимметричные сечения.
Гост на двутавровые балки сварные
Регламентируется сварная двутавровая балка по ГОСТ 26020-83, 8239-89 и ТУ СТО АСЧМ 20-93. Сварная двутавровая балка изготавливается из низколегированной стали, с применением сварочного оборудования. Применяется изделие для создания каркасов разных конструкций, где она исполняет роль несущего элемента. Нормальные двутавры (без уклона внутренних граней полок) Сварная двутавровая балка. Преимущества материала. Сварная двутавровая балка.
Конструкции, которые были выполнены с использованием двутавровой балки, позволяют возводить объекты с максимальной экономической эффективностью.
Смотрите также
Гост балки двутавровые сварные
Масса 1 м двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной. 2. Таблица . Балки двутавровые…
Металлопрокат балка двутавровая
Благодаря таким свойствам, как легкость и стойкость, а также разумной цене, двутавровое изделие относится к самым популярным строительным материалам….
Двутавровая балка 18
Данный вид фасонного проката применяется для формирования несущего основания грузоподъемныx меxанизмов, в станкостроении, в строительстве на этапе…
Двутавровая балка 20 цена
Исходный материал изделия — углеродистая или низколегированная сталь. Цены на двутавр 20 (200 мм) Балки двутавровые — мин. заказ 1 тн. Н-образные…
Двутавровая балка 20 цена за 1 метр
Применяются во всех сферах промышленности и строительства. Выдерживают повышенные нагрузки на изгиб. Часто выступают в роли несущих элементов ж/д мостов,…
низкие цены и гибкие условия оплаты
Строительство металлоконструкций не обходится без свариваемых балок-двутавров. Из них создают каркасы зданий различного назначения: административных, сельскохозяйственных, производственных, коммерческих, жилых.
Процесс производства изделий имеет несколько этапов:
- Металл кроится на детали нужного размера.
- Кромки разделываются на специализированном станке.
- Полосы собираются на сборочном агрегате.
- На сварочном стане металлические детали соединяются сваркой.
Качество крепления и отсутствие пропусков контролируются лазером. После сварки детали правят на специальном оборудовании, фрезеруют и сверлят на 3-мерных аппаратах с ЧПУ. Готовая конструкция очищается под покраску дробеструйной установкой — разнонаправленным воздействием дробь удаляет с поверхности металлоизделия ржавчину, грязь, жир.
Преимущества для строительства и реконструкции зданий
- Сокращение веса деталей без потери их прочности.
- Возможность строить опоры экономичной конфигурации, сделать конструкцию легче, а ее фундамент — дешевле.
- Легкость в эксплуатации — пригодность для объектов с различной архитектурой.
- Доступная стоимость строений на каркасе из сварного двутавра.
Применение на объектах промышленного назначения
Двутавры выпускаются на конвейере, где автоматически режутся, собираются и свариваются под флюсом. Производственный процесс обеспечивает балкам полный провар, точные геометрические параметры и превосходный вид. Сварочный шов деталей контролируется ультразвуком.
Катаные балки 60Б — это катаные изделия максимальных габаритов, которые выпускаются на промышленном производстве. Поэтому для создания конструкций с более высокой несущей способностью и жесткостью, чем у прокатных изделий, сваривают стандартные. Сократить стоимость металлоизделий позволяют:
- комбинирование стали разных марок — из более прочной выполняются более напряженные узлы, из металлоулеродистой — менее;
- использование в сечении разнотипной стали для стенок и полок;
- выполнение переменного сечения — сокращение веса до 10% и увеличение рентабельности проектов;
- изготовление изделий с разрезами, перфорацией, отверстиями.
Номенклатура
Двутавровые балки различны по типоразмерам:
- параллельнополочные;
- широкополочные;
- нормальные;
- для подвесных конструкций;
- скошеннополочные;
- колонные;
- усиливающие шахты.
Изделия стандартных типоразмеров с нормальными, широкими и колонными полками выпускаются из сталей С245, С255 с содержанием углерода и С345 (09Г2С) с низким легированием. Балочные швы регламентируются ГОСТ 23118-99 и СП 53-101-98, по типологии маркируются как С12(15/21) — согласно ГОСТ 8713-79.
По ГОСТ 26020-83 свариваются поясные швы у типовых прокатных изделий величиной 30-150, по ГОСТ 23118-99и СП 53-101-98 — у рядовых двутавровых, которые используются как колонны или при невысоких нагрузках. Типология шва в таких случаях соответствует ГОСТ 8713-79.
Стандартные прокатные балки величиной 30-150 регламентируются СТО АСЧМ 20-93.
При выполнении тавровых швов у усиленных, крановых, металлоизделий фаски разделываются, основание шва зачищается, и шов полностью проваривается согласно ГОСТ 23118-99, СП 53-101-98. В данном случае типология шва Т8 отвечает ГОСТ 8713-79.
Балки иных конструкций изготавливаются по ГОСТ 26020-83 и ТУ 0925-001-81769030-2007 для аналогичных модификаций, для не аналогов — по ГОСТ 23118-78 и СП 53-101.
Цены на двутавры
На весь листовой прокат по требованию клиентов мы предоставляем сертификат соответствия и качества продукции. Стоимость тонны балок-двутавров варьируется из-за переменных расценок на сырье и складывается из стоимости изготовления металлоизделий и самого металла.
Индивидуально определяется стоимость изготовления профиля с усечением, фланцевыми соединениями, перфорацией, из биметалла, с ребрами жесткости. Под заказ обрабатываются торцы балок, производится их дробеструйное очищение, грунтование.
Сортамент сварного двутавра
Приобрести сварные двутавры любого типоразмера вы можете в ООО «ТД «МегаСталь», обратившись по телефону +7 (800) 200-01-82 или отправив сообщение в форме обратной связи.
Оставить заявку:
Двутавровая стальная балка: сварная или горячекатаная?
Двутавровая стальная балка: сварная или горячекатаная?
Двутавровые балки используют для строительства домов и промышленных сооружений. У них самое лучшее соотношение цены и качества, поэтому их используют для укрепления межэтажных перекрытий и кровли, быстрого возведения ангаров и цехов, устройства подкрановых подвесных путей.
Изготавливают двутавры из углеродистой или низколегированной стали. Горячекатаные стальные балки производят методом проката горячей заготовки. Такие изделия называют стальными горячекатаными. Они отличаются высокой жесткостью и могут выдерживать большие нагрузки при любых колебаниях температур.
Существуют еще сварные двутавровые стальные балки, при производстве которых используют специальное оборудование. На нем листы стали режут в автоматическом режиме на заготовки, все элементы собирают и сваривают под флюсом. После чего сварочный шов проверяют с помощью ультразвука.
От способа производства прочностные характеристики существенно не меняются. Но у сварных двутавров более совершенная геометрия и привлекательный внешний вид. У них нет окалины, ржавчины и грязи, потому что готовую балку очищают на дробеметной установке. Грунт и лакокрасочные покрытия на таких изделиях держатся намного дольше. Прокатные двутавры практически всегда можно заменить соответствующими сварными.
Особенности конструкции и применения двутавров с разными гранями полок
В сечении этот вид металлопроката может представлять собой букву «Н» или «Т». У балки «Н» грани полок могут быть параллельными или с уклоном на внутренней поверхности. Размером двутавра считается расстояние между наружными краями полок.
Изделия с параллельными гранями полок бывают трех видов: нормальные (маркировка Б), широкополочные (Ш) и колонные (К). Они различаются по соотношению ширины полок к высоте. У колонных двутавров она близка к показателю 1:1, поэтому они более устойчивы по отношению к вертикальной оси. У нормальных и широких двутавровых балок соотношение равно 1:1,65. Чем тоньше стенка, тем лучше балка «работает» на изгиб.
Изделия с уклоном внутренних граней полок являются горячекатаными. Угол уклона у них не должен превышать 6–12%. Они различаются по особенностям проката: повышенной точности (маркировка – Б) и обычной точности (соответственно – В). По ГОСТу 8239-89, кривизна балки не должна превышать 0,2% от ее длины, а отклонения по массе – 3-5%.
Двутавр – скелет здания или сооружения
В строительстве двутавровые балки используют для обеспечения надежности здания. Балки обладают определенным запасом эластичности, поэтому сообщают достаточную гибкость несущим конструкциям и снижают их коэффициент сжимаемости. Тем самым возрастает способность сооружения противостоять любым механическим нагрузкам: снег, дождь, сильный ветер, вес отделочных материалов, вес мебели, оборудования и т.п.
Двутавр – это фактически скелет в строительстве, который обеспечивает устойчивость всей конструкции. Этот вид металлопроката намного надежнее стального уголка или квадратного профиля. Высокая прочность, способность выдерживать повышенные нагрузки и доступная стоимость сделали двутавр лидером на рынке современных стройматериалов. Стандартная длина изделий – от 4 до 12 м, но возможно изготовление металлопроката по ТЗ заказчика.
Двутавр стальной горячекатаный чаще именуемый Балка изготавливается на крупных сортовых станах методом горячей прокатки стальной горячекатаной заготовки. Балки предназначены преимущественно для сооружения перекрытий различной площади производственных и торговых помещений, многоэтажных гаражей и прочих крупных сооружений и строительных конструкций. Специальная форма Балки обеспечивает максимально высокую прочность при низком весе, что является определяющим параметром снижения стоимости строительной конструкции. Балки с параллельными гранями полок, произведенные в соответствии с СТО АСЧМ 20-93 (ГОСТ 26020-83) в настоящее время являются наиболее востребованными по причине большей экономичности этих профилей в сравнении с двутаврами с уклоном внутренних граней, произведенных в соответствии с ГОСТ 8239-89.
Доступные размеры балок (двутавров)
Требования по точности изготовления балок, произведенных по различным ГОСТ, отличаются незначительно. Скорее всего, это объясняется тем фактом, что все стандарты разработаны и введены в течение 10 лет. Основные отличия двутавров заключаются в уклоне внутренних граней полок и различных размерах. Кроме того, в ГОСТ 26020 и СТО АЧСМ 20 предусмотрено несколько вариантов исполнения одного профиля, что значительно расширяет возможности проектировщиков при расчете несущих конструкций. Так же к отличиям можно отнести разные взгляды на ширину полки некоторых профилей и толщину стойки (перемычки между полками). ПрименениеБалки с уклоном внутренних граней полок – преимущественно используются малых и средних размеров, в случаях, когда требуется высокая прочность при малых габаритах. Балки с параллельными гранями полок (обычные) – такие балки считаются “облегченными” в зависимости от типа их исполнения и применяются во всех остальных случаях. Широкополочные балки – применяют при многоэтажном строительстве для перекрытий, в колонных и мостовых конструкциях (для сооружения пролетов между опорами). Колонные балки – преимущественно применяются для сооружения колонн и опор в гражданском и промышленном строительстве, но могут быть использованы и в других конструкциях. Специальные балки 14С, 20С, 22С, 27С, 36С – предназначены для армирования шахтных стволов. Монорельсовые балки 24М, 36М, 45М – предназначены для сооружения подвесных путей. Марки сталиВ строительстве используются Балки из следующих видов стали: Углеродистые – Ст3сп/пс
Двутавры из углеродистых марок преимущественно используют для организаций внутренних перекрытий (защищенных от погодных явлений). Двутавры из низколегированных марок, в частности 09Г2С, чаще используются для сооружения наружных конструкций, а так же конструкций с повышенными требованиями к прочности, например для сооружения сильно нагружаемых конструкций. Упаковка, маркировка, транспортировка, хранениеБольшинство балок не упаковывают в связки (пачки) по причине большого веса каждого изделия. Маркировка балок производится краской на торцах изделий различными цветами или комбинацией из двух цветов, что позволяет визуально отличать балки из различных марок стали. Транспортировка двутавров производится в открытых транспортных средствах, “навалом”, обычно без применения дополнительных средств упаковки и крепления груза. Балку хранят на открытых площадках, с твердой поверхностью, приспособленных для хранения металлопроката. |
Нижняя балка 20б1 габариты. Ящик для пищевых продуктов стальной
Стандартизированный профиль, полученный горячей прокаткой на сортовых станах. В поперечном сечении бутик похож на букву «Н» . Балка из постороннего профиля прочнее площади прямоугольной в 28 – 30 раз и почти в 7 раз прочнее при изгибе такой же балки из швеллера. В то же время этот профиль не терпит усилий на скручивание, что характерно для открытых профилей вообще, например уголка или капеллера.
Внешний вид
происхождение имени Скорее всего от слова Телец. (LAT), что означает быка. По всей видимости, полки балок воспринимались как рожки, расположенные с двух сторон.
Профиль функций
Горизонтальные площадки вверху и внизу балки являются опорными поверхностями. Их назначение:
- воспринимают и равномерно распределяют нагрузку на профиль;
- не переворачивает и не перекосит балки, обеспечивая восприятие нагрузки перемычкой строго в вертикальном направлении.
Сфера применения
Пищевые балки нашли широкое применение в промышленности, строительстве и других отраслях:
- строительная – несущие тяжелонагруженные конструкции;
- промышленное строительство – Каркасы зданий и сооружений, основания подкрановых путей электромеханических кранов;
- несущих балок мостовых кранов;
- в машиностроении – рамы автомобилей и легковых автомобилей;
- для армирования стен шахт .
Производство балок заграничных
Изготовление этих профилей Изготавливается на вращающихся станах горячей прокатки. Это дорогой и сложный в регулировке блок. Заготовки для балок, в зависимости от их размеров, бывают плиточные или квадратные для меньших размеров.
Заготовка проходит поочередно Через клеть прокатного стана постепенно принимает необходимые размеры и удлиняется. Обойма представляет собой агрегат, который включает в себя привод и несколько охлаждаемых водой валков, от обрешетки к обойме размер валков уменьшается, за счет валка заготовка принимает необходимые размеры балки.
Горячая прокатка – Основной способ производства воздуховодов. Millows обладают очень высокими характеристиками и обеспечивают высокую точность размеров. Профили изготавливаются в соответствии с действующими государственными стандартами, а изготовление нестандартных размеров невозможно без очень больших затрат времени и средств.
Одним из недостатков горячекатаных профилей являются дефекты на их поверхности в виде окалины. Расчет двухходовой балки, как правило, проводится по прочности и прогибу.
Продовольственные балки могут быть произведены:
- из сталей конструкционных марок;
- из низколегированных сплавов.
Есть также луки деревянные, алюминиевые.
Классификация и разновидности балок. Маркировка
Погрузчики делятся на несколько типов по следующим параметрам:
- Геометрические размеры.
- Форма.
- Применимость.
Одним из основных параметров балок является их высота.Измеряется расстоянием между опорными краями полок. В названии бруса размер указан в сантиметрах.
Например: балка 16 имеет расстояние между полками 160 миллиметров.
Это число является «числом высоты» – варьируется в диапазоне от 10 до 100 в соответствии с гомологичным количеством размеров, определенным в игре. Производство продукции, не входящей в гомологичную серию, может осуществляться по согласованию с заказчиком.
Особенности различных дизайнов Бутоны обозначены буквенными обозначениями:
При необходимости точной разметки балок применяются дополнительные цифровые метки.
Например: 27B1 и 27B2. При этом первая имеет высоту 268 мм, а вторая – 270. А толщина стенки балки 27б2 на 1,2 мм больше, чем в первом варианте.
Шкафы с параллельными полками
Ящики с параллельными (внутренними и внешними) гранями изготавливаются в соответствии с требованиями ГОСТ 26020-82.
Продукты питания с внутренними полками с наклоном относительно внешних
Таблица 1
Имя, номер балки | Габаритные размеры, мм. HXBXSXT. | Масса трассы, кг | Масса 1 шт, кг л. = 12 метров | Метров в тоннах | |
10B1 | 100x55x4.1х5,7 | 8,12 | 97,23 | 123,15 | |
12B1 | 117, x64x3,8×5,1 | 8,73 | 104,44 | 114,55 | |
12B2. | 120x64x4,4×6,3 | 10,41 | 124,82 | 96,06 | |
14B1 | 137,4x73x3,8×5,6 | 10,54 | 126,11 | 94,88 | |
14B2. | 140x73x4, x6.9 | 12,93 | 154,81 | 77,40 | |
16B1 | 157x82x4x5.9 | 12,77 | 152,43 | 78,31 | |
16B2. | 160x82x4x7,4 | 15,86 | 189,66 | 63,05 | |
18B1. | 177x91x4,3х6,5 | 15,44 | 184,84 | 64,77 | |
18B2. | 180x91x5,3х8. | 23,94 | 287,48 | 41,77 | |
20B1. | 200x100x5,6×8,5 | 21,55 | 255,64 | 46,40 | |
23B1 | 230x110x5,6×9 | 25,81 | 309,62 | 38,44 | |
26B1 | 258x20x5,8×8.5 | 28,02 | 336,04 | 35,69 | |
26b2. | 261x120x6x10 | 31,23 | 374,46 | 32,02 | |
30B1 | 296x140x5,8×8,5 | 32,94 | 394,88 | 20,39 | |
30B2. | 299x140x6x10 | 36,66 | 439,32 | 27,28 | |
35B1 | 346x152x6.2×8,5 | 38,95 | 466,80 | 25,67 | |
35B2. | 349x155x6,5×10 | 43,34 | 519,68 | 23,07 | |
40B1 | 392x165x7x9,5 | 48,11 | 577,22 | 20,79 | |
40B2. | 396x165x7,5×11,5 | 54,71 | 656,42 | 18,28 | |
45B1 | 443x180x7,8×11 | 59,81 | 717,63 | 16,72 | |
45B2. | 447x180x8.4×13 | 67,53 | 810,01 | 14,80 | |
50b1. | 492x200x8,8×12 | 73,04 | 876,68 | 13,69 | |
50b2. | 496x200x9.2×14. | 80,71 | 968,42 | 12,39 | |
55B1 | 543x220x9,5×13,5 | 89,12 | 1068,44 | 11,22 | |
55B2. | 547x220x10,5×15,5 | 97,93 | 1174,56 | 10,21 | |
60b1 | 593x230x10,5×15,5 | 106,22 | 1274,34 | 9,41 | |
60b2. | 597x230x10,5×15,5 | 115,64 | 1387,28 | 8,65 | |
70b1 | 691x260x12x15.5 | 129,31 | 1551,62 | 7,73 | |
70B2. | 691x260x12,5×18,5 | 144,23 | 1730,46 | 6,93 | |
80B1 | 791x280x13,5×17. | 159,52 | 1914,24 | 6,27 | |
80B2. | 798x280x14x20,5 | 177,94 | 2134,88 | 5,62 | |
100b1 | 990x320x16x21 | 230,63 | 2767,26 | 4,34 | |
100b2. | 998x320x17x25 | 258,24 | 3098,42 | 3,87 | |
100b3. | 1006x320x18x29 | 285,7 | 3428,42 | 3,50 | |
100b4. | 1013x320x19,5×32,5 | 314,51 | 3774,22 | 3,18 |
Габаритные размеры, масса и количество метров в тоннах бутик-ПО и ГОСТ
стол 2
Название и количество балок | Габаритные размеры, мм. hXBXSXT. | 9,45 | ||
30к4 | 304x301x11x17 | 105,77 | 1269,24 | 9,45 |
35К1. | 342x348x10x15 | 109,11 | 1309,32 | 9,17 |
35К2. | 350x350x12x19 | 136,53 | 1638,36 | 7,32 |
40K1 | 394x398x11x18. | 146,68 | 1760,16 | 6,82 |
40К2. | 400x400x13x21 | 171,71 | 2060,52 | 5,82 |
40K3 | 406x403x16x24. | 200,15 | 2401,80 | 4,99 |
40K4 | 414x405x18x28. | 231,93 | 2783,16 | 4,31 |
40К5. | 429x400x23x35,5 | 290,86 | 3490,32 | 3,44 |
По таблице можно определить, сколько wemit метров длины балки требуется iTODEUS.
Сварное 2 штуки
Балка сварная – конструкция из стального листового проката с механическими отклонениями, соответствующими аналогичным горячекатаным профилям аналогичных размеров. Предельно допустимые отклонения по размерам такие же, как в требованиях и для конкурирующих балок.
Определяющими преимуществами сварных конструкций являются их гораздо более низкая стоимость и вариативность в заданных требованиях, что достигается за счет :
- подбор комбинированной секции с учетом конкретных требований заказчика;
- применение в конструкции листа Металл различных марок стали для улучшения механических свойств;
- возможность исполнения изделий несимметричной формы;
- усиление несущей способности ;
- возможность использования элементов конструкции увеличенной длины, что приводит к ее упрощению;
- рациональное использование металла за счет равномерного изготовления элементов конструкций;
Сравнительная таблица сортировки горячекатаных и сварных балок:
Таблица 3.
Размер сварных балок | Наличие в производстве |
10B1 | не |
12Б1, 12Б2. | не |
14б1, 14б2. | не |
16b1, 16b2. | не |
18B1, 18B2. | не |
20б1, 20к1, 20к2, 20ш2 | не |
23к1, 23к2, 23б1, 23ш2 | не |
24DB1 | не |
25к1, 25к2, 25к3, 25б1, 25б2, 25ш2 | да |
26к1, 26к2, 26к3, 26б1, 26б2, 26ш2,26ш3 | да |
27 дБ1 | да |
30к1, 30к2, 30к3, 30к4, 30б1, 30б2, 30дс1, 30ш2, 30ш3, 30ш4 | да |
35b1, 35b2, 35DB1 | не |
35К1, 35К2, 35К3, 35ш2, 35ш3, 35ш4 | да |
36DB1 | не |
40б1, 40б2, 40дб1, 40дс1, 40к1, 40к2, 40к3, 40к4, 40к5, 40ш2, 40ш3, 40ш4 | да |
45b1, 45b2, 45db1, 45db2, 45sh2 | да |
50б1, 50б2, 50б3, 50дш2, 50ш2, 50ш3, 50ш4, 50ш5 | да |
55б1, 55б2. | да |
60б1, 60б2, 60ш2, 60ш3, 60ш4, 60Ш4 | да |
70б1, 70б2, 70ш2, 70ш3, 70ш4, 70ш5, 70ш5 | да |
80б1, 80б2, 80ш2, 80ш3 | да |
90б1, 90ш3, 90ш2, 90ш3 | да |
100b1, 100b2, 100b3, 100b4, 100sh2, 100sh3, 100sh4, 100sh5 | да |
Некоторые особенности технологии
Производство сварных водолазов
- Сварка продольного шва полки стеллажа на сварочном аппарате непрерывного действия;
- править – устранение “грибных” полочек, образовавшихся после провинции шва;
- соединительный профиль на 180 ° по вертикали;
- сварка второго шва;
- правка второго сварного соединения.
- Сварные швы подлежат контролю неразрушающими методами в соответствии с действующими стандартами. Обнаруженные дефекты устраняются, и профиль снова проверяется.
- На поверхности изделия не допускаются Дефекты поверхности в виде трещин, закатов, плен, Рваннина. Если такие дефекты обнаруживаются, их ремонтируют механическим способом. При этом предельно допустимые отклонения по размерам изделия не должны превышать допусков для стального листа, из которого изготовлен профиль.
Банкноты
Номенклатура и объем библий очень разнообразны . Появление сварных профилей в свое время было связано с отказами Нижнетагильского металлургического комбината от производства тяжелых балок цифрами от 70 до 100. Потребность в них не уменьшилась, а выросла за счет строительства строительной отрасли. Так появился сварной профиль.
Вторая причина их популярности Можно считать большую вариативность производства, в том числе нестандартные размеры.Если для этого необходимо переставить станцию рельсово-бытовой с комплектом прокатного инструмента, то в случае сварки этого не происходит, производство сокращается. Такой же подход способствовал снижению металлоемкости строительства, что привело к экономии затрат. Стоимость, цена на балку зарубежную зависит от параметров изделия и марки стали.
В представленном прайс-листе представлена балка двухходовая, цена которой зависит от способа изготовления, маркировки и размеров.
В нашей компании вы можете заказать и купить брус высоты необходимого веса и размера. Заказ можно оформить прямо на сайте или позвонив в офис компании по телефону: +7 495 999-18-19.
Балка баунтер – разновидность изделий из углеродистой или низколегированной профильной стали с поперечным сечением в виде буквы «Н». Особая форма двухходовой балки придает конструкции, в которой она используется, дополнительную жесткость, что позволяет ей выдерживать значительные нагрузки.
Углеродистая сталь маркимарки стали, как правило, применяется при строительстве внутренних конструкций, которые защищены от агрессивного воздействия внешней среды. Нагреваемые балки из низколегированной стали используются при возведении наружных конструкций, в том числе с повышенными требованиями к прочности.
Виды внешних балок
Пищевые продукты могут быть горячекатаными или сварными.
Балка двухъярусная горячекатаная (ГОСТ 8239-89) изготавливается горячей прокаткой из стальной заготовки. Изделие, полученное термической обработкой, не содержит швов, отличается повышенной прочностью и монолитием.
Балка сварная двухъярусная (ГОСТ 23118, ГОСТ 27772 и ГОСТ 19281 в зависимости от проката) изготавливается методом сварки листовой горячекатаной стали. Имеет швы на поверхности, поэтому требует дополнительного армирования. Вес сварной двухъярусной балки в несколько раз меньше горячекатаной, поэтому ее применяют в тех случаях, когда необходимо снизить общий вес несущей конструкции.
Классификация и область применения балок посторонних
Кузова широко используются практически во всех сферах строительства, а также при возведении мостов, перекрытий и в качестве направляющих для подъемного оборудования.
Lowave с параллельными краями имеет следующую маркировку:
- К – колонны. Ширина и высота всех граней практически одинаковы. Они устойчивы к сжатию, используются в качестве перекрытий, а также при строительстве дорожных эросов и стоек.
- B – Нормальный. Используется в качестве качественного несущего элемента при возведении колонн и опор.
- Вт – широкозащищенный. Используется в качестве несущих опор и направляющих.
- У – узкопрокатный. Ширина полок меньше стандартной.Используется при строительстве подвесных гусениц или каркасных каркасов.
Низковы с наклонными краями делятся на следующие подвиды:
- Обычный – без маркировки. Наклон граней 6-12%.
- М – мосты специальные. Используется при создании подвесных конструкций.
- C – специальная конструкция. Широко применяется в горном строительстве.
Угол наклона полок выбирается исходя из назначения отвала.
Главная »Перекрытие» Балка нижняя 20б1 габариты. Сталь Food Box
Горячекатаная стальная двутавровая балка 10100 90 300-пивни крам Сталь
Двутавровая балка из стали– ss400 – sourcingmetals
q235 q345 ss400 стандартная конструкционная сталь горячекатаная h балка размер 1.GB, стандарт JIS 2.100 * 50-900 * 300 3. длина: 12 м 4.moq: 25MT сталь HEA для строительства и стальных конструкций Профессиональное производство высококачественной конструкционной стали h балкаПользователь рейтинг 5/5 Китайская горячекатаная балка стандартного размера – 488 * 300 * 11 * 18 Основные продукты горячекатаная двутавровая балка, двутавровая балка, стальная угловая балка V, стальная швеллерная балка U, стальная пластина, стальной рельс, стальной деформированный стержень и т. д. .Добро пожаловать на ваш запрос от нас.Fxsteel на hotmail dot com.MSN msxdiana09 на hotmail dot com.Skype diana86316.Mobile 187666
Некоторые результаты удалены в связи с требованием местного законодательства. Для получения дополнительной информации см. Здесь. Двутавровые балки SS400 из горячекатаной стали tradekorea
После 15 лет трудностей компания превратилась в одного из крупнейших отечественных дистрибьюторов горячекатаной двутавровой балки, мы обслуживаем клиентов как внутри страны, так и за рубежом.Сейчас мы занимаемся обработкой, стальной конструкцией, производством прогонов типа C и изготовлением стальной черепицы с цветным покрытием, продольной резкой, резкой и обработкой плоского проката. Таблица размеров-100 * 100 * 6 * 8 ~ 900 * 300 * 16 * 18 5.Упаковка в комплекте или мы можем сделать упаковку по вашему желанию 6. Срок оплаты T / T, L / C H-образная балка разделена на горячую двутавровая балка и сварная двутавровая балка (H) – два типа горячекатаной двутавровой балки, разделенные на широкополочную двутавровую балку (HW) на двутавровую балку (HM) и узкую двутавровую балку (HN
Люди также спрашивают, что такое горячекатаный прокат A36? Что такое горячекатаный прокат A36? Сталь горячего проката A36 двутавровая балка.Стандартные балки производятся по A36 / SA36. Широкий фланец имеет двойную сертификацию класса 50 до A572 и A992. Младшие балки сертифицированы по A36 / SA36. Размеры указаны в дюймах на фунты на фут. Мы также поставляем эти продукты, аналогичные Hot Roll. Сталь двутавровая. Горячекатаная сталь двутавровая балка Midwest Steel AluminiumK006en Сварные легкие стальные двутавровые профиля H
5 Высокопрочная сварная легкая сталь Н-образное сечение 0 1,000 40 35 30 25 20 15 10 5 0 2,000 3,000 4,000 5,000 6,000 2 4 6 8 10 12 Момент инерции поперечного сечения lx (см4) Сравнение допусков толщины листов Допуск (мм) Прокат H (ange) Прокат H (ange) Прокат H (стенка) Прокат H (стенка) Сварной легкий стальной H профиль Сварной легкий Горячекатаный стальной двутавровый профиль длины от 4 до 12 м указанной длины; кратная указанная длина; случайная длина.По согласованию изготовителя и потребителя допускается изготовление двутавра длиной более 12 м. Отклонение массы двутавра на 1 м не должно превышать + 3 / -5%. Кривизна двутавра не должна превышать 0,2 длины. .
Горячекатаный прокат и конструкционная сталь
Горячекатаный пруток и профили из конструкционной стали. Наличие сорта 300PLUS Горячекатаная стальная двутавровая балка 10 100 90 Сталь 300Steel является стандартным продуктом, производимым Liberty Steel для горячекатаного профиля из конструкционной стали для Австралии.300PLUS Горячекатаная стальная двутавровая балка 10 100 90 300 Сталь для горячекатаного проката производится в соответствии с минимальными требованиями AS / NZS 3679.1, класс 300. Горячекатаная конструкционная сталь Orrcon SteelOrrcon Steel предлагает полный ассортимент горячекатаной конструкционной продукции, включая балки, швеллер, уголок, товарный пруток (плоский, угловой, круглый, квадратный) и листовой прокат. Горячекатаный сортовой прокат – HEB – HUS Ltd – Сталь Описание Горячекатаный профиль из конструкционной стали HEB Размеры по EURONORM 53-62. Технические условия Технические условия поставки и условия – согласно EN 10025-2: 2004.
Стальная двутавровая балка для горячего проката Midwest Steel алюминий
Стальная двутавровая балкаA36. Стандартные балки производятся по A36 / SA36. Широкий фланец имеет двойную сертификацию класса 50 до A572 и A992. Младшие балки сертифицированы по A36 / SA36. Размеры двутавровой балки для горячекатаной стали указаны в дюймах на фунты Сталь горячего проката двутавровая балка Midwest сталь алюминийA36 Стальная двутавровая балка горячего проката. Стандартные балки производятся по A36 / SA36. Широкий фланец имеет двойную сертификацию класса 50 по A572 и A992. Второстепенные балки сертифицированы по A36 / SA36.Размеры двутавровой балки из горячекатаной стали – это глубина в дюймах на фунты на фут. Стальная двутавровая балка из горячекатаной стали, алюминий, сталь A36, двутавровая балка из горячекатаной стали. Стандартные балки производятся по стандарту A36 / SA36. Широкий фланец имеет двойную сертификацию класса 50 по стандартам A572 и A992. Младшие балки сертифицированы по A36 / SA36. Размеры балок из горячекатаной стали I – это глубина в дюймах на фунты на фут.
Горячекатаный полый профиль Kloeckner Metals UK
Стальной полый профильс горячей обработкой в соответствии со стандартом EN 10210 S355 J2H. Горячекатаные (круглые / прямоугольные / квадратные и эллиптические) полые профили формируются из нормализованной мелкозернистой стали с однородными механическими свойствами в соответствии со стандартом EN10210-1 Hananoi Impex Pvt Ltd.Двутавровые балки. Рулонная сталь с H-образным поперечным сечением. Две параллельные полки одинаковой толщины без конуса на внутренней поверхности. Классифицируются на узкие, средние и широкие в зависимости от высоты и ширины полки. 153.90 121500 Горячекатаная стальная двутавровая балка 10100
Диаграмма размеров и веса двутавровой балки Mfg
Тип Марка Размер сечения (мм) Площадь сечения (см Горячекатаная стальная двутавровая балка 10 100 90 300 # 178;) Периметр сечения (м) Теоретическая масса (кг / м) Примечание HB t1 t2 r HW 100 Горячекатаная стальная двутавровая балка 10 100 # 215; 100100100 6 8 10 21.9 0.571 17.19H Таблица размеров и веса балки Тип Mfg Марка Размер сечения (мм) Площадь сечения (см Горячекатаная стальная двутавровая балка 10100 # 178;) Периметр сечения (м) Теоретическая масса (кг / м) Примечание HB t1 t2 r HW 100 Горячекатаная стальная двутавровая балка 10100 # 215; 100100100 6 8 10 21.9 0,571 17,19 Оцинкованная сталь с равными каналами – горячекатаный стальной рулонОцинкованные стальные профили с равными каналами, стальные конструкции. и т. д. – Равный угол с двумя одинаковыми границами вертикальности – Неравный угол с одной границей длинной, а другой короткой
Горячекатаная двутавровая балка стандартного размера китайского производства – 488 * 300 * 11 * 18
Основные продукты горячекатаные двутавровые балки, двутавровые балки, стальные угловые балки, стальные швеллерные балки, стальные пластины, стальные рельсы, стальные деформированные стержни и т. Д.Добро пожаловать на ваш запрос от нас. FXsteel на hotmail dot com.MSN msxdiana09 на hotmail dot com. Skype diana86316.Mobile 187666
Китай сварная стальная конструкция двутавровая балка горячекатаная – Китай
Производственный процесс Хранение Доставка Профиль компании. Tangshan yuxuan international trading, ltd – крупное предприятие, в основном сосредоточенное на производстве.внутреннее распределение и экспорт стальной продукции. Основанная в 2014 году, компания Yuxuan Steel занимает территорию площадью 60000 квадратных метров с уставным капиталом 5 миллионов долларов с большим приростом от клиентов в Китае и за рубежом. Китай Стальная конструкция Стальная колонна Горячекатаная двутавровая балка Китайская сталь Горячекатаная двутавровая балка на стальной колонне, подробные сведения о Китайской стальной конструкции, стальная балка из стальной конструкции из стальной колонны, горячекатаная двутавровая балка – Горячекатаная профильная стальная балка в Китае Hw, Hm, Hn – Китай 4.Размеры, как в таблице размеров-100 * 100 * 6 * 8 ~ 900 * 300 * 16 * 18 5.Упаковка В связке или мы можем сделать шпаклевку по вашему желанию 6. Срок оплаты T / T, L / C Двутавровая балка делится на горячекатаную двутавровую балку и сварную двутавровую балку (H) – два типа горячекатаной H-балки. -брус разделен на двутавровую балку с широкими полками (HW) на двутавровую балку (HM) и узкую двутавровую балку (HN
).Китай горячекатаная двутавровая балка из низкоуглеродистой стали из строительного материала
Горячекатаная двутавровая балка, двутавровая балка, производитель / поставщик стали с широким фланцем в Китае, предлагающая горячекатаную двутавровую балку из низкоуглеродистой стали для строительных материалов, китайские поставщики горячекатаный круглый стержень из углеродистой стали ASTM, китайские поставщики горячекатаный круглый стержень из углеродистой стали S45c и скоро.Китай Горячекатаная двутавровая балка стандартной длины / стальная двутавровая балка Стальная двутавровая балка для сборных зданий, профильная сталь, двутавр производитель / поставщик в Китае, предлагающий горячекатаную двутавровую балку стандартной длины / стальную двутавровую балку / оцинкованную двутавровую балку, сталь Конструкция для всех стальных зданий, Цена перил из нержавеющей стали / Цена перил из нержавеющей стали и т. Д. Горячекатаная двутавровая балка из стали с широким фланцем Сталь H-образного профиля – это новый тип экономичной конструкционной стали. Экономичная и разумная форма сечения двутавровой балки, хорошая механика производительность, сечение прокатки на каждой точке расширения относительно однородно, небольшое внутреннее напряжение по сравнению с обычными балками, с большим модулем упругости сечения, легким весом, экономией металлов и т. д..в основном используется для больших зданий с большой режущей способностью, хорошим поперечным сечением
Китай высокого качества горячекатаный прокат Таншань с двутавровой балкой
Класс Q235B Q345b Ss400 Стандарт AISI, JIS, ASTM, BS, GB Сертификация IS0 Название продукта Высококачественная горячая цена Материал H-образной балки Таншань Q235B Q345b Ss400 Размер 250 * 125 * 6 * 9 ммКалькулятор веса балки, калькулятор веса двутавровой балки, бесплатно Онлайн-калькулятор веса h-балки. Также попробуйте калькулятор веса стальной балки, калькулятор веса h-балки, калькулятор веса i-балки в кг и вес i-балки на фут.БАЛКА – Bayshore Metals углеродистая сталь, оцинкованная сталь Горячекатаная углеродистая сталь Конструкционные балки имеют вертикальную стенку в центре балки и горизонтальные полки сверху и снизу. Американские стандартные балки, также известные как юниорские балки, S-образные балки или I-балки имеют конические фланцы для повышения прочности фланцев. Стальные балки с широкими фланцами, также известные как W-балки или H-образные балки, имеют неконусные фланцы, которые шире, чем у
.BEAM – углеродистая сталь Bayshore Metals, оцинкованная сталь
Конструкционные балки из горячекатаной углеродистой сталиимеют вертикальную стенку в центре балки и горизонтальные полки сверху и снизу..Американские стандартные балки, также известные как младшие балки, S-образные балки или двутавровые балки, имеют конические фланцы для повышения прочности фланцев. Стальные балки с широким фланцем, также известные как W-балки или H-балки, имеют неконусные фланцы, которые шире, чем 900 x Н-образный канал из легированной стали 300 мм, Н-образная сталь высокого качества 900 x 300 мм Н-образная стальная балка Н-образная, Н-образная стальная балка Углерод из Китая, ведущий китайский товар в форме буквы Н, со строгим контролем качества. балка стальная.Результаты по этому вопросу Кто производит горячекатаную конструкционную сталь? Кто производит горячекатаную конструкционную сталь? Горячекатаные профили из конструкционной стали, производимые OneSteel, производятся в соответствии с требованиями австралийского стандарта AS / NZS 3679.1 Горячекатаные прутки и профили для конструкционной стали. Прокат и металлоконструкций
результатов по этому вопросу Каковы размеры горячекатаной балки? Каковы размеры горячекатаной балки? Размеры обычных горячекатаных двутавровых балок Таблица веса Технические характеристики Высота (мм) Ширина полки (мм) Толщина стенки (мм) Теоретический вес ( кг / м) 10 100 68 4.5 11.261 12.6 126 74 5 14.223 14 140 80 5.5 16.89 16 160 88 6 20.513 еще 30 строк I Таблица размеров и веса балки Результаты MachineMfg по этому вопросу Обратная связьPrime 100 * 100-900 * 300 H Beam Steel H Bar Price
Размеры стальной балкиw10x21
Введение. Размеры стальных двутавровых балок, свойства сечений, размеры стальных балок и размеры конструкционной стали можно найти в таблицах стальных балок. Hunter Steel не несет ответственности за то, что отображается на этой диаграмме.Н – БАЛКА: – В двутавровой балке размеры перемычки и фланца практически одинаковы. На сайте Alibaba.com вы можете выбрать мощную, горячекатаную или оцинкованную конструкционную стальную балку с размерами w10x12, чтобы получить прочную конструкцию. Наше место нахождения. Размеры стальной балки w10. Тел .: (888) 724 2323 Тел .: (734) 677-2305 Факс: (734) 677 2339 Изготовлено в соответствии со стандартами: DIN 1026-1: 2000, NF A 45-202: 1986; EN 10279: 2000 (Допуски) Дизайн веб-сайтов • Производство видео • Разработка приложений | Waxworks Creative Профили из конструкционной стали.Конструкционная сталь. Частично изношенная арка 631 проходного сечения решила проблему усовершенствования конструкции балки. Профили стальные ПП российского стандарта (балки УЭ, профили УЭ) с коническими полками. Характеристики, свойства, размеры: Швеллеры УП ГОСТ 8240-89. Размеры варьируются от 150 UB до 610 UB, стандартные длины 9 м, 10,5 м, 12 м, 13,5 м, 15 м, 16,5 м и 18 м. British Steel, единственный производитель конструкционных профилей в Великобритании, имеет сертификат BES 6001, гарантирующий приверженность к использованию материалов из ответственных источников.Добро пожаловать на страницу размеров универсальной балки! NPS 1/8 – NPS 26 Диаграмма веса двутавровой балки Коллекции изображений – бесплатно любые примеры диаграмм Как определить правильный стиль и размер стальной двутавровой балки для использования мы сейчас: pin. Surdex Steel – ведущий поставщик изделий из конструкционной стали на викторианском рынке, мы понимаем, что вы делаете со сталью, которую мы поставляем, и с нами легко вести дела. 16 апреля 2018 – Арфан – Оставить комментарий. Размеры стальной балки W10x30. … Продукция Углеродистая сталь Нержавеющая сталь Алюминиевые трубы Расширенный ассортимент металлических труб Снятие фаски и боковая резка горячекатаного листа Изготовление конусов, колен и переходов.Стальные балки бесчисленных форм и форм, каждая из которых имеет определенные области применения и преимущества. Двутавровые балки идентифицируются по: ГЛУБИНА Ш (дюймы) × ВЕС НА ЕДИНИЦУ ДЛИНЫ (фунт силы на фут) Например: W27 × 161 – двутавровая балка с глубиной 27 дюймов… Размеры стальной балки w10x12, w12x19, долл. США 450 – 550 / тонна, Хэбэй, Китай, SS400, горячекатаный. Источник Tangshan Junnan Trade Co., Ltd. на Alibaba.com. Горячекатаная конструкционная сталь Orrcon Steel производится в соответствии с AS / NZS 3679.1 – 300 МПа. Размеры конструкционной стали являются отраслевым стандартом, который используют производители стали, производители стали, инженеры-конструкторы и архитекторы.Конструкционные материалы Меню | Поставщик металлических изделий Толщина фланца: 0,435 дюйма: Толщина стенки: 0,285 дюйма: Размер фланца: 0,000 дюйма: Размер стенки: 0,00 дюйма: Глубина стенки: 0,000 дюйма Нержавеющая сталь W Балка W 10X26 доступна в горячекатаных профилях и профилях, наплавленных лазером. Стандартные и индивидуальные размеры Здесь вы найдете размеры для всех стальных секций универсальных балок Великобритании, описанных в Руководстве по проектированию металлоконструкций к BS5950-1: 2000, том 1, свойства сечения, вместимость элементов, 7-е издание (также известное как «Синяя книга»).W10x33 Размеры двутавровой балки Размещено 20 октября 2020 г. автором Sandra Steel Beam Calculator КПД стали Американские широкие балки W балка конструкция балок и балок динамическая нагрузка Сталь 10×33 w… Ознакомьтесь с нашими техническими характеристиками двутавровой балки. Таблица размеров стальных балок – это интерактивная таблица, в которой перечислены размерные и геометрические свойства сечения. Coyote Steel & Co. 2030 Cross Street Eugene, Oregon 97402 USA No. Указанные размеры стальных балок представляют собой высоту в мм (стенка) x ширина в мм (фланец) x вес на метр в килограммах, высота и ширина измеряются так, как если бы смотрели на заглавную букву I, поэтому также известны как двутавровая балка.Индивидуальные формы, размеры и сплавы доступны по запросу. Эти размеры стальной балки w10x12 создают… Просто выберите систему единиц измерения, библиотеку перед тем, как выбрать форму для отображения размеров балки этой формы. Кроме того, есть полезная информация о применимых стандартах и других основах. Американские стандартные балки ASTM A6 – Британские единицы измерения. Обозначение кг / м h (мм) b (мм) tf (мм) tw (мм) r (мм) […] Твитнуть. Стальные балки. S-образные формы обозначаются буквой S, за которой следует номинальная глубина в дюймах и вес в фунтах на фут.Размеры балки W14x68. Steel Beams Direct поставляет широкий ассортимент конструкционных стальных профилей для строительной отрасли и на рынок DIY по всей Великобритании. Размеры стальной двутавровой балки. 10000+ Лучшее изображение балки 2018. Размеры и вес (полностью) Трубы ASME B36.10 (11 страниц) NPS 1/8 – NPS 80; Размеры и вес (полный) ASME B36.19 Трубы. Меню. Мы инвестируем в качественный инвентарь, и это значит, что когда он вам нужен, он у нас есть. Индивидуальные формы, размеры и сплавы доступны по запросу. Когда мы говорим, что балка 254 x 254 означает, что полотно = 254 мм, а фланец = 254 мм.У нас есть полный ассортимент; Универсальные балки и колонны для дома; 1 Справочник РАЗМЕРОВ И ВЕСА СТАЛИ для промышленности Телефон: 541-461-2060 Бесплатный звонок: 1-800-553-0240 ФАКС: 541-461-0299 «Good Steel, Good Service» Est.1983. для защиты вторичных стальных конструкций и оборудования для обслуживания зданий, такого как кабельные лотки, трубопроводы, усиление стальных конструкций до первичных стальных конструкций без необходимости сверления или сварки на месте. Доступен в различных размерах и весах. Еще одно отличие двутавровой балки и двутавровой балки заключается в том, что в двутавровой балке размер стенки больше, чем размер фланцевой конструкционной стали, доступен в различных стандартных размерах.Вы найдете размеры для этих размеров в наших удобных таблицах ниже, сгруппированные по форме конструкции. Механика – Силы, ускорение, перемещение, векторы, движение, импульс, энергия объектов и многое другое; Балки и колонны – прогиб и напряжение, момент инерции, модуль сечения и техническая информация балок и колонн; Связанные документы . Спецификация на горячекатаный профиль BS 4-1: 2005 определяет размеры и массу следующих горячекатаных профилей из конструкционной стали: Размеры от S3 до S24.Форма UB делает его идеальным для балок или боковой поддержки веса. Эти свойства могут помочь инженерам найти желаемый стальной профиль, который они ищут. Стандартные размеры W10x22, стальная двутавровая балка. Более подробную информацию можно получить на мобильном сайте m.alibaba.com Поставщики блоков и балок Kent … многоярусные строительные рамы springerlink решил, что балка закреплена и загружена Chegg решена с учетом w12x50 стальная широкая консольная балка чегг. Ключевое слово размеров стальной балки W10x21 после анализа системы составляет список связанных ключевых слов и список веб-сайтов со связанным содержанием; кроме того, вы можете увидеть, какие ключевые слова наиболее заинтересованы клиенты на этом веб-сайте. Свойства двутаврового профиля из конструкционной стали Размеры от S3 до S24 Таблица .Таблица характеристик широкого луча Южный Эль-Монте, Калифорния. Похожие сообщения. U-образные швеллеры европейского стандарта UPN (UNP), характеристики стального профиля UPN, размеры, свойства. Наши структурные секции имеют маркировку CE и протестированы в соответствии с высшими стандартами, обеспечивая качество и гарантии для строительного рынка Великобритании. Связанный. Пожалуйста, свяжитесь с вашим местным строительным инспектором для получения более подробной информации. Чем глубже УБ, тем жестче балка. 11 мая, 2017 – автор Arfan – Оставить комментарий. Среди наших удобных таблиц стальных балок вы можете найти стандартные размеры и вес балок, таблицы полых стальных профилей и другие данные о стальных профилях.Эти стальные балки обладают хорошей обрабатываемостью, стойкостью к коррозии и свариваемостью. Стандартные размеры W10x22 Стальная двутавровая балка, полная информация о стандартных размерах Стальная двутавровая балка W10x22, стандартные размеры двутавровой балки, стальная двутавровая балка W10x22, двутавровая балка Astm A992 от поставщика стальных двутавровых балок или производителя – Tianjin Zhanzhi Steel Co., Ltd. 100 Страдтман Санкт-Буффало, Нью-Йорк, 14206. Универсальные балки также известны как UB или двутавровые балки из-за их формы. Похожие темы . W-образные балки из нержавеющей стали W 10X33 доступны в профилях, сплавленных с помощью лазера.Таблица размеров стандартных стальных двутавров с указанием размеров, размеров и характеристик сечения стандартных стальных двутавровых балок (S-образных профилей). NPS 1/8 – NPS 30; Размеры и вес труб ASTM A53 / A53M. В данной таблице представлены швеллеры U (UPN, UNP) европейского стандарта, стальной профиль UPN (балка UPN), технические характеристики, свойства, размеры. Звоните: 626.579.1099 Электронная почта: [email protected]. Характеристики, размеры, свойства стальной балки УПЭ: швеллеры УП ГОСТ 8240-89, ПН-Н-
Mielle Organics Масло розмарина и мяты Великобритания, Ps4 Remote Play 4g, Турнир Бриджуотер Стомп, Горгульи, используемые для защиты, Обломки округа Барроу, Артефакты Тирана, Как создать общий диск в Windows 10, Коды комментариев в табеле успеваемости округа Майами Дейд, Fish Mate P21 Кормушка для прудовой рыбы, Формы для шоколадных бомб Майклс, Ягода Крамбл Здоровая, Kicker Hideaway Fuse,
ГОСТ 17376 Тройники под сварку встык бесшовные и сварные из углеродистой и низколегированной стали
ГОСТ 17376 – Детали трубопроводов бесшовные сварные из углеродистой и низколегированной стали ТЭС
.ГОСТ 17376 Тройник переходной ровный
DN | D | т | D1 | Т1 | F | H | Масса.кг |
15 | 2,0 | 21,3 | 2,0 | 25 | 25 | 0,19 | |
21,3 | 3,2 | 3,2 | 0,30 | ||||
4,0 | 4,0 | 0,38 | |||||
20 | 26,9 | 2,0 | 2,0 | 29 | 29 | 0,26 | |
3,2 | 3.2 | 0,42 | |||||
4,0 | 4,0 | 0,52 | |||||
2,0 | 26,9 | 2,0 | 0,23 | ||||
3,2 | 3,2 | 0,37 | |||||
4,0 | 4,0 | 0,46 | |||||
25 | 33,7 | 2,3 | 21,3 | 2,0 | 38 | 38 | 0,25 |
3.2 | 3,2 | 0,35 | |||||
4,5 | 4,0 | 0,4 | |||||
2,3 | 26,9 | 2,0 | 0,25 | ||||
3,2 | 3,2 | 0,35 | |||||
4,5 | 4,0 | 0,40 | |||||
2,3 | 33,7 | 2,3 | 0,40 | ||||
3,2 | 3,2 | 0,64 | |||||
4.5 | 4,5 | 0,80 | |||||
32 | 42,4 | 2,6 | 21,3 | 2,0 | 48 | 48 | 0,79 |
3,6 | 3,2 | 1,10 | |||||
5,0 | 4,0 | 1,50 | |||||
2,6 | 26,9 | 2,0 | 0,79 | ||||
3,6 | 3,2 | 1,10 | |||||
5.0 | 4,0 | 1,50 | |||||
2,6 | 33,7 | 2,3 | 0,79 | ||||
3,6 | 3,2 | 1,1 | |||||
5,0 | 4,0 | 1,5 | |||||
2,6 | 42,4 | 2,6 | 0,79 | ||||
3,6 | 3,6 | 1,10 | |||||
5,0 | 5..0 | 1,50 | |||||
40 | 48.3 | 2,6 | 26,9 | 2,0 | 57 | 57 | 1,00 |
3,6 | 3,2 | 1,40 | |||||
5,0 | 4,0 | 2,00 | |||||
2,6 | 33,7 | 2,3 | 1,00 | ||||
3,6 | 3,2 | 1,40 | |||||
5,0 | 4,5 | 2,00 | |||||
2.6 | 42,4 | 2,6 | 1,00 | ||||
3,6 | 3,6 | 1,40 | |||||
5,0 | 5,0 | 2,00 | |||||
2,6 | 48,3 | 2,6 | 1,00 | ||||
3,6 | 3,6 | 1,4 | |||||
5,0 | 5,0 | 2,00 | |||||
50 | 60..3 | 2,9 | 33.7 | 2,9 | 64 | 51 | 1,60 |
4,0 | 4,0 | 2,20 | |||||
5,6 | 5,6 | 3,00 | |||||
2,9 | 42,4 | 2,6 | 57 | 1,60 | |||
4,0 | 3,6 | 2,20 | |||||
5,6 | 5,0 | 3,00 | |||||
2,9 | 48.3 | 2,6 | 60 | 1,60 | |||
4,0 | 3,6 | 2,20 | |||||
5,6 | 5,0 | 3,00 | |||||
2,9 | 60,3 | 2,3 | 64 | 1,60 | |||
4,0 | 3,2 | 2,20 | |||||
5,6 | 4,5 | 3,00 | |||||
65 | 76,1 | 2.9 | 2,6 | 64 | 3,20 | ||
5,0 | 42,4 | 3,6 | 64 | 5,50 | |||
7,1 | 5,0 | 76 | 7,90 | ||||
2,9 | 48,3 | 2,9 | 3,20 | ||||
5,0 | 4,0 | 5,50 | |||||
7.1 | 5,6 | 7,90 | |||||
2,9 | 60,3 | 2,6 | 67 | 3,20 | |||
5,0 | 3,6 | 5,50 | |||||
7,1 | 5,0 | 7,90 | |||||
2,9 | 76,1 | 2,9 | 3.20 | ||||
5,0 | 5,0 | 5,50 | |||||
7,1 | 7,1 | 7,90 | |||||
80 | 88,9 | 3,2 | 48,3 | 2,9 | 86 | 73 | 2,9 |
5,6 | 4,0 | 4,0 | |||||
8,0 | 5,6 | 5,6 | |||||
3.2 | 60,3 | 2,9 | 76 | 2,9 | |||
5,6 | 4,0 | 4,0 | |||||
8,0 | 5,6 | 5,6 | |||||
3,2 | 76,1 | 2,9 | 83 | 2,9 | |||
5,6 | 5,0 | 5,0 | |||||
8,0 | 7,1 | 7,1 | |||||
3,2 | 88,9 | 3.2 | 0,86 | 3,2 | |||
5,6 | 5,6 | 5,6 | |||||
8,0 | 8,0 | 8,0 | |||||
100 | 114,3 | 3,6 | 60,3 | 2,7 | 105 | 89 | 3,80 |
6,3 | 4,0 | 6,70 | |||||
8,8 | 5,6 | 10,00 | |||||
3.6 | 76,1 | 2,9 | 95 | 4,50 | |||
6,3 | 5,0 | 7,80 | |||||
8,8 | 7,1 | 10,0 | |||||
3,6 | 88,9 | 3,2 | 98 | 4,50 | |||
6,3 | 5,6 | 7,80 | |||||
8,8 | 8,0 | 10,00 | |||||
3,6 | 114.3 | 3,6 | 105 | 4,50 | |||
6,3 | 6,3 | 7,80 | |||||
8,8 | 8,8 | 10,00 | |||||
125 | 139,7 | 4,0 | 76,1 | 2,9 | 124 | 108 | 3,40 |
6,3 | 5,0 | 5,30 | |||||
10,0 | 7,1 | 16,00 | |||||
4.0 | 88,9 | 3,2 | 111 | 3,40 | |||
6,3 | 5,6 | 5,30 | |||||
10,0 | 8,0 | 16,00 | |||||
4,0 | 114,3 | 3,6 | 117 | 3,40 | |||
6,3 | 6,3 | 5,30 | |||||
10 | 8,8 | 16,00 | |||||
4,0 | 139.7 | 4,0 | 124 | 3,40 | |||
6,3 | 6,3 | 5,30 | |||||
10,0 | 10,0 | 16,00 | |||||
150 | 168,3 | 4,5 | 88,9 | 3,2 | 143 | 124 | 9,40 |
7,1 | 5,6 | 16,00 | |||||
11,0 | 8,0 | 24,00 | |||||
4.5 | 114,3 | 3,6 | 130 | 9,40 | |||
7,1 | 6,3 | 16,00 | |||||
11,0 | 8,8 | 24,00 | |||||
4,5 | 139,7 | 4,0 | 137 | 9,40 | |||
7,1 | 6,3 | 16,00 | |||||
11,0 | 10,0 | 24,00 | |||||
4,5 | 168.3 | 4,5 | 143 | 9,40 | |||
7,1 | 7,1 | 16,00 | |||||
11,0 | 11,0 | 24,00 | |||||
200 | 219. 1 | 6,3 | 114,3 | 3,6 | 178 | 156 | 16,00 |
8,0 | 6,3 | 20,00 | |||||
12,5 | 8,8 | 43.00 | |||||
6,3 | 1 39,7 | 4,0 | 162 | 16,00 | |||
8,0 | 6,3 | 20,00 | |||||
12,5 | 10,0 | 43,00 | |||||
6,3 | 168,3 | 4,5 | 168 | 16,00 | |||
8,0 | 7,1 | 20,00 | |||||
12.5 | 11,0 | 43,00 | |||||
6,3 | 219,1 | 6,3 | 178 | 23,00 | |||
8,0 | 8,0 | 29,00 | |||||
12,5 | 12,5 | 44,00 | |||||
250 | 273,0 | 6,3 10,0 | 139,7 | 4,0 6,3 | 216 | 191 | 33.0 52,0 |
6,3 10,0 | 168,3 | 4,5 7,1 | 194 | 33,0 52,0 | |||
6,3 10,0 | 219,1 | 6,3 7,1 | 203 | 33,0 52,0 | |||
6,3 10,0 | 273,0 | 6,3 10,0 | 216 | 33,0 52,0 | |||
300 | 323,9 | 7,1 10.0 | 168,3 | 4,5 7,1 | 254 | 219 | 47,00 66,00 |
7,1 10,0 | 219,0 | 6,3 8,0 | 229 | 47,00 66,00 | |||
7,1 10,0 | 273,0 | 6,3 8,0 | 241 | 47,00 66,00 | |||
7,1 10,0 | 323,9 | 7,1 10,0 | .254 | 54,00 77,00 | |||
350 | 355,6 | 8,0 11 | 219,1 | 6,3 | 279 | 248 | __ |
8,0 11 | 273,0 | 6; 3 10,0 | 257 | ||||
8,0 11 | 323,9 | 7,1 10,0 | 270 | ||||
8,0 11 | 355,6 | 8,0 11,0 | 279 | 68.00 94.00 | |||
400 | 406,4 | 8,8 12,5 | 273,0 | 6,3 10,0 | 305 | 283 | __ |
8,8 12,5 | 323,9 | 7,1 10,0 | 295 | ||||
8,8 12,5 | 355,6 | 8,0 10,0 | : 305 | __ | |||
8,8 12,5 | 406,4 | 8,8 12,5 | 88.00 131.00 | ||||
450 | 457,0 | 10,0 | 323,9 | 7,1 | 343 | 321 | – |
355,6 | 8,0 | 330 | |||||
355,6 | 11,0 | ||||||
406,4 | 8,8 | ||||||
457,0 | 10,0 | 343 | |||||
500 | 508,0 | 11,0 | 355.6 | 8,0 | 381 | 356 | – |
406,4 | 8,8 | ||||||
457,0 | 10,0 | 0,368 | |||||
508,0 | 11,0 | 381 | |||||
600 | 610,0 | 12,5 | 406,4 | 8,8 | 432 | 406 | – |
457,0 | 10,0 | 419 | |||||
508.0 | 11,0 | 432 | |||||
610,0 | 12,5 | ||||||
700 | 711,0 | —- | 711,0 | __ | 521 | 521 | – |
800 | 813,0 | 813,0 | 597 | 597 | |||
900 | 914,0 | 914,0 | 673 | 673 | |||
1000 | 1016.0 | 1016,0 | 749 | 749 |
.
DN | D | т | D1 | Т1 | F | H | г. не менее | Масса. кг | |||||||||||||||||
40 | 45 | 2,5 | —- | —- | 40 | 40 | 0.3 | ||||||||||||||||||
4,0 | 0,4 | ||||||||||||||||||||||||
5,0 | 0,4 | ||||||||||||||||||||||||
50 | 57 | 3,0 | 45 | 2,5 | 50 | 45 | 0,4 | ||||||||||||||||||
4,0 | 3,0 | 0,6 | |||||||||||||||||||||||
5,0 | 4,0 | 0,7 | |||||||||||||||||||||||
3,0 | —-__ | 0.4 | |||||||||||||||||||||||
4,0 | – | 0,6 | |||||||||||||||||||||||
5,0 | 0,7 | ||||||||||||||||||||||||
65 | 76 | 3,5 | 45 | 2,5 | 60 | 5 | 0,8 | ||||||||||||||||||
6,0 | 4,0 | 1,4 | |||||||||||||||||||||||
7,0 | 5,0 | 1,6 | |||||||||||||||||||||||
3,5 | 57 | 3.0 | 65 | 0,8 | |||||||||||||||||||||
6,0 | 5,0 | 1,4 | |||||||||||||||||||||||
7,0 | 5,5 | 1,6 | |||||||||||||||||||||||
3,5 | – | 0,8 | |||||||||||||||||||||||
6,0 | – | 1,4 | |||||||||||||||||||||||
7,0 | 1,6 | ||||||||||||||||||||||||
80 | 89 | 3,5 | 57 | 3,0 | 80 | 70 | 5 | 1.5 | |||||||||||||||||
6 | 4,0 | 2,0 | |||||||||||||||||||||||
8,0 | 5,5 | 2,7 | |||||||||||||||||||||||
3,5 | 76 | 3,5 | 1,5 | ||||||||||||||||||||||
6,0 | 6,0 | 2,0 | |||||||||||||||||||||||
8,0 | 7,0 | 2,7 | |||||||||||||||||||||||
3,5 | – | 1,5 | |||||||||||||||||||||||
6,0 | – | 2,0 | |||||||||||||||||||||||
8.0 | 2,7 | ||||||||||||||||||||||||
100 | 108 | 4,0 | 76 | 3,5 | 80 | 5 | 2,2 | ||||||||||||||||||
6,0 8,0 | 5,0 6,0 | 3,3 4,5 | |||||||||||||||||||||||
9,0 | 7,0 | 4,9 | |||||||||||||||||||||||
4,0 | 89 | 4,0 | 100 | 2,2 | |||||||||||||||||||||
6,0 | 6,0 | 3.3 | |||||||||||||||||||||||
8,0 | 8,0 | 4,5 | |||||||||||||||||||||||
9,0 | 8,0 | 4,9 | |||||||||||||||||||||||
4,0 | – | 2,2 | |||||||||||||||||||||||
6,0 | – | 3,3 | |||||||||||||||||||||||
8,0 | 4,5 | ||||||||||||||||||||||||
9,0 | 4,9 | ||||||||||||||||||||||||
125 | 133 | 4,0 | 89 | 3.5 | 110 | 95 | 6 | 2,9 | |||||||||||||||||
6,0 | 5,0 | 4,1 | |||||||||||||||||||||||
8,0 | 6,0 | 5,9 | |||||||||||||||||||||||
10,0 | 8,0 | 6,8 | |||||||||||||||||||||||
12,0 | 9,0 | 8,0 | |||||||||||||||||||||||
4,0 | 108 | 4,0 | 2,9 | ||||||||||||||||||||||
6,0 | 5,0 | 4,1 | |||||||||||||||||||||||
8.0 | 6,0 | 5,9 | |||||||||||||||||||||||
10,0 | 9,0 | 6,8 | |||||||||||||||||||||||
12,0 | 10,0 | 8,0 | |||||||||||||||||||||||
4,0 | – | 2,9 | |||||||||||||||||||||||
6 | 4,1 | ||||||||||||||||||||||||
8 | – | 5,9 | |||||||||||||||||||||||
10,0 | 6,8 | ||||||||||||||||||||||||
12,0 | 8,0 | ||||||||||||||||||||||||
150 | 159 | 4.5 | 108 | 4,0 | 130 | 110 | 8 | 4,8 | |||||||||||||||||
6,0 | 5,0 | 6,6 | |||||||||||||||||||||||
8,0 | 6,0 | 9,0 | |||||||||||||||||||||||
10,0 | 9,0 | 10,1 | |||||||||||||||||||||||
12,0 | 10,0 | 12,2 | |||||||||||||||||||||||
4,5 | 133 | 4,0 | 4,8 | ||||||||||||||||||||||
6.0 | 5,0 | 6,6 | |||||||||||||||||||||||
8,0 | 6,0 | 9,0 | |||||||||||||||||||||||
10,0 | 10,0 | 10,0 | |||||||||||||||||||||||
12,0 | 12,0 | 12,2 | |||||||||||||||||||||||
4,5 | – | 4,8 | |||||||||||||||||||||||
6,0 | 6,6 | ||||||||||||||||||||||||
8,0 | – | 9,0 | |||||||||||||||||||||||
10,0 | 10.1 | ||||||||||||||||||||||||
12,0 | 12,2 | ||||||||||||||||||||||||
200 | 219 | 6,0 | 133 | 5,0 | 160 | 140 | 10 | 10,2 | |||||||||||||||||
8,0 | 6,0 | 13,8 | |||||||||||||||||||||||
10,0 | 8,0 | 16,8 | |||||||||||||||||||||||
12,0 | 10,0 | 19,9 | |||||||||||||||||||||||
16,0 | 16,0 | 26.6 | |||||||||||||||||||||||
6 | 159 | 6,0 | 10,2 | ||||||||||||||||||||||
8,0 | 6,0 | 13,8 | |||||||||||||||||||||||
10,0 | 8,0 | 16,8 | |||||||||||||||||||||||
12,0 | 11,0 | 19,9 | |||||||||||||||||||||||
16,0 | 12,0 | 26,6 | |||||||||||||||||||||||
6,0 | —_ | 10,2 | |||||||||||||||||||||||
8,0 | 13.8 | ||||||||||||||||||||||||
10,0 | – | 16,8 | |||||||||||||||||||||||
12,0 | 19,9 | ||||||||||||||||||||||||
16,0 | 26,6 | ||||||||||||||||||||||||
250 | 273 | 7,0 | 159 | 4,5 | 190 | 175 | 12 | 18,4 | |||||||||||||||||
10,0 | 6,0 | 26,0 | |||||||||||||||||||||||
12,0 | 8,0 | 31.2 | |||||||||||||||||||||||
16,0 | 11,0 | 41,6 | |||||||||||||||||||||||
18,0 | 12,0 | 46,8 | |||||||||||||||||||||||
7 | 219 | 6,0 | 18,4 | ||||||||||||||||||||||
10,0 | 8,0 | 26,0 | |||||||||||||||||||||||
12,0 | 10,0 | 31,2 | |||||||||||||||||||||||
16,0 | 12,0 | 41,6 | |||||||||||||||||||||||
18,0 | 16,0 | 46.8 | |||||||||||||||||||||||
7,0 | – | 18,4 | |||||||||||||||||||||||
10,0 | 26,0 | ||||||||||||||||||||||||
12,0 | – | 31,2 | |||||||||||||||||||||||
16,0 | 41,6 | ||||||||||||||||||||||||
18,0 | 46,8 | ||||||||||||||||||||||||
300 | 325 | 8,0 | 219 | 6,0 | 220 | 200 | 15 | 27,4 | |||||||||||||||||
10.0 | 8,0 | 34,2 | |||||||||||||||||||||||
12,0 | 10,0 | 41,1 | |||||||||||||||||||||||
16,0 | 12,0 | 54,8 | |||||||||||||||||||||||
22,0 | 16,0 | 75,3 | |||||||||||||||||||||||
8,0 | 273 | 7,0 | 27,4 | ||||||||||||||||||||||
10,0 | 10,0 | 34,2 | |||||||||||||||||||||||
12,0 | 12,0 | 41,1 | |||||||||||||||||||||||
16.0 | 16,0 | 54,8 | |||||||||||||||||||||||
22,0 | 18,0 | 75,3 | |||||||||||||||||||||||
8,0 | – | 27,4 | |||||||||||||||||||||||
10,0 | 34,2 | ||||||||||||||||||||||||
12,0 | – | 41,1 | |||||||||||||||||||||||
16,0 | 54,8 | ||||||||||||||||||||||||
22,0 | 75,3 | ||||||||||||||||||||||||
350 | 377 | 10.0 | 273 | 7,0 | 240 | 225 | 15 | 46,0 | |||||||||||||||||
12,0 | 10,0 | 55,2 73,6 | |||||||||||||||||||||||
16,0 | 12,0 | ||||||||||||||||||||||||
20,0 | 16,0 | 92,0 | |||||||||||||||||||||||
10,0 | 325 | 8,0 | 46,0 | ||||||||||||||||||||||
12,0 16,0 | 10,0 16,0 | 55,2 73,6 | |||||||||||||||||||||||
20.0 | 18,0 | 92,0 | |||||||||||||||||||||||
10,0 | – | 46,0 | |||||||||||||||||||||||
12,0 16,0 | – | 55,2 73,6 | |||||||||||||||||||||||
20,0 | 92,0 | ||||||||||||||||||||||||
400 | 426 | 10,0 | 325 | 8,0 | 270 | 250 | 18 | 55,5 | |||||||||||||||||
12,0 16,0 | 10,0 12,0 | 66.6 88,8 | |||||||||||||||||||||||
18,0 | 16,0 | 100,0 | 10,0 12,0 16,0 | 377 | 10,0 12,0 16,0 | 55,5 66,6 88,8 | 18,0 | 18,0 | 100,0 | 10,0 | 55,5 | 12,0 | 66,6 | 16,0 | 88,8 | 18,0 | 100,0 |
Заказать изготовление металлических двутавров.Балка сварная
Сегодня существует довольно много компаний, специализирующихся на производстве балок и сварных конструкций. Балки – это основной элемент сварных каркасов и основа металлоконструкций. Изготовление балки – ответственное занятие, так как сварная балка выполняет опорную функцию, что подразумевает большую нагрузку на металл и сварные швы. Долговечность и безопасность будущего здания из сварной балки зависит от качества изготовления балки и сварной конструкции.
Производство сварных балок
Наш завод сварных конструкций производит балки самых разных конструкций. Любая сварная балка, которую мы производим, специально рассчитана на условия эксплуатации и определенные нагрузки. Мы подберем для клиентов не только форму сварной балки, но и подскажем, какой металл выбрать для сварного двутавра. Также на основании проектной документации мы подберем оптимальную конструкцию сварной конструкции. Наш балочный завод возьмет на себя полную ответственность за изготовление балок из любого металла.
Мы и наше производство обладаем всеми необходимыми производственными и техническими мощностями, которые гарантируют необходимые объемы готовых металлических изделий (сварных конструкций), а также их качество и надежность. Наши квалифицированные рабочие выполняют все виды сварочных работ, четко придерживаются данных проектной документации. Автоматизированное производство позволяет изготавливать сварные конструкции (балки) самой разной сложности по индивидуальным параметрам.
Технология изготовления сварной балки
Каждое производство имеет свои стандарты и технологии, изготовление сварных конструкций (балок) не исключение.Технология изготовления балки включает пять основных пунктов:
- Разделение листового металла на полосы. Металлический лист на станках с ЧПУ вырезается по необходимым параметрам. Наше современное оборудование позволяет растворять металл на детали со скоростью до одного метра в минуту, что является довольно быстрым производством.
- Фрезерование кромок. Благодаря этой процедуре обеспечивается надежность и необходимая плотность будущих стыков и самой сварной конструкции. Весь процесс проходит на специализированном оборудовании.
- Балка в сборе. Если все элементы изготовлены со строгим соблюдением проектных данных, процесс сборки балки не представляет особых трудностей. Необходимо точно соблюдать симметрию и перпендикулярность деталей.
- Сварочные элементы. Этот процесс полностью автоматизирован, сварка контролируется специальными приборами.
- Редактирование геометрии балки. При изготовлении балок часто наблюдается смещение полок и стен. Необходимо внимательно следить за всем производственным процессом, и при необходимости корректировать расположение элементов.
Балочный завод
Наш балочный завод на протяжении многих лет занимается производством сварных конструкций каркасов зданий. В цехах нашей фабрики используется самое современное техническое оборудование, что позволяет организовать производство продукции высочайшего класса. Балки изготавливаются из горячекатаной стали и свариваются в углекислом газе с использованием автоматической сварки под флюсом. Все сварные балки (конструкции) соответствуют необходимым стандартам, в том числе ГОСТ 26020-83
.ООО «ТП Стальторг» изготавливает сварную балку под заказ.Используя современные технологии, оборудование и материалы отечественного и зарубежного производства, мы обеспечиваем качественную работу сварной балки производства . Особое внимание на нашем производстве уделяется контролю качества выпускаемой продукции и обучению персонала. На производстве работают высококвалифицированные специалисты с многолетним опытом.
Производство сварных балок по индивидуальному заказу
Производство сварных балок Производится высококвалифицированными инженерами с использованием современного программного обеспечения на новейшем компьютерном оборудовании.
Поэтому сварная балка, изготовленная на новейшем оборудовании, соответствует всем стандартам качества.
Марка: Б1, Б2, Б3 К1, К2, К3, К4, К5, Ш2, Ш3, Ш4, Ш5, Ш5
Изготовление по ГОСТ 26020-83 и согласно СТО АСЧМ 20-93
Стоимость изготовления балки сварной ст.3 от 41800 руб / тн.
арт. 09Г2С от 48500 руб / тн.
Производство сварных балок
Металлоконструкции сварные балочные рентабельно при возведении зданий и сооружений.Использование сварных балок в качестве строительных металлоконструкций каркасов позволяет не только облегчить конструктивные элементы, имеющие неоправданно большой запас прочности, но и создать более экономичную форму опор и секций отдельных элементов, тем самым снизив вес металла. состав. Технология изготовления двутавров сварная экономична и успешно конкурирует с изготовлением балок прокаткой.
Позвоните или отправьте заявку на электронную почту и наши менеджеры ответят на ваши вопросы.Изготавливаем металлоконструкции как для коттеджных и коттеджных участков, так и для промышленных и строительных объектов.
Балка сварная – изделие из высококачественного сортового проката, имеющее Т-образную форму, изготавливается методом холодной и горячей гибки, соответствует ГОСТ 26020-83 и применяется для усиления несущих металлических и бетонных конструкций. .
Преимущества использования сварных балок
Сварная балка имеет отличные технические характеристики, изменяемое сечение сварного шва и монтажные вырезы, а также предлагает:
- увеличение прочности любой конструкции;
- инертность к коррозии, химическим и биологическим воздействиям;
- возможность увеличения длины пролета; Уменьшение общего веса конструкции на
- ;
- широкий спектр характеристик и областей применения;
- низкая стоимость изготовления (рентабельность).
Балка технически практична при возведении строительных конструкций с большими нагрузками, позволяет разнообразить архитектурные решения, помогает значительно снизить трудозатраты и удешевить строительно-монтажные работы. Именно поэтому балки активно используются во всех сферах крупнопанельного гражданского и промышленного строительства, особенно при возведении зданий и сооружений большой площади и высотных.
По ГОСТу балочные полки могут изготавливаться из различных марок стали, что значительно разнообразит технические характеристики и механические возможности этого вида металла.
Цены на балку сварную типа Б
Имя балки | Высота балки, мм | Ширина полки, мм | Толщина стенки мм | Толщина полки, мм | Вес м., Кг | Цена |
40B1 | 392 | 165 | 8 | 10 | 49,8 | 47.600 руб. |
40B2 | 396 | 165 | 8 | 12 | 55 | 47.600 руб. |
45B1 | 443 | 180 | 8 | 12 | 60,8 | 47.600 руб. |
45B2 | 447 | 180 | 10 | 14 | 73,2 | 47.600 руб. |
50B1 | 492 | 200 | 10 | 12 | 75,2 | 47.600 руб. |
50B2 | 496 | 200 | 10 | 14 | 81,5 | 47.600 руб. |
55B1 | 543 | 220 | 10 | 14 | 89,7 | 47,790 руб. |
55B2 | 547 | 220 | 10 | 16 | 96,6 | 47.600 руб. |
60B1 | 593 | 230 | 12 | 16 | 111,7 | 47.600 руб. |
60B2 | 597 | 230 | 12 | 18 | 119 | 47.600 руб. |
70B1 | 691 | 260 | 12 | 16 | 128,7 | 46.290 руб. |
70B2 | 697 | 260 | 14 | 20 | 155,4 | 46,290 руб. |
80B1 | 791 | 280 | 14 | 18 | 163,7 | 46,290 руб. |
80B2 | 798 | 280 | 14 | 22 | 181,4 | 46.290 руб. |
90B1 | 893 | 300 | 16 | 20 | 203,4 | 46,290 руб. |
90B2 | 900 | 300 | 16 | 22 | 213,2 | 46,290 руб. |
100B1 | 990 | 320 | 16 | 22 | 231,6 | 46.290 руб. |
100B2 | 998 | 320 | 18 | 25 | 262,1 | 46,290 руб. |
100B3 | 1006 | 320 | 18 | 30 | 287,2 | 46,290 руб. |
100B4 | 1013 | 320 | 20 | 34 | 322,4 | 46.290 руб. |
Цены на балку сварную марки Ø
Название сварной балки | Высота балки, мм | Ширина полки, мм | Толщина стенки мм | Толщина полки, мм | Вес м., Кг | Цена |
40Ш2 | 388 | 300 | 10 | 14 | 95,1 | 47.600 руб. |
40Ш3 | 392 | 300 | 12 | 16 | 110,4 | 47.600 руб. |
40Ш4 | 396 | 300 | 14 | 18 | 125,6 | 47.600 руб. |
45Ш2 | 440 | 300 | 12 | 18 | 124,1 | 47.600 руб. |
50Ш2 | 484 | 300 | 12 | 16 | 119,1 | 47.600 руб. |
50Ш3 | 489 | 300 | 16 | 18 | 143,1 | 48.600 руб. |
50Ш4 | 495 | 300 | 16 | 22 | 161,9 | 48.600 руб. |
50Ш5 | 501 | 300 | 18 | 25 | 183,3 | 48.600 руб. |
60Ш2 | 580 | 320 | 12 | 18 | 143,1 | 45.800 руб. |
60Ш3 | 587 | 320 | 16 | 22 | 180.5 | 45.800 руб. |
60Ш4 | 595 | 320 | 18 | 25 | 204,6 | 45.800 руб. |
60Ш5 | 603 | 320 | 20 | 30 | 238,3 | 45.800 руб. |
70Ш2 | 683 | 320 | 14 | 20 | 172,9 | 45.800 руб. |
70Ш3 | 691 | 320 | 16 | 25 | 208,2 | 45.800 руб. |
70Ш4 | 700 | 320 | 18 | 30 | 243,6 | 45.800 руб. |
70Ш5 | 708 | 320 | 22 | 32 | 274,7 | 45.800 руб. |
70Ш5 | 718 | 320 | 25 | 38 | 320,1 | 45.800 руб. |
80Ш2 | 782 | 300 | 14 | 18 | 168,4 | 45.800 руб. |
80Ш3 | 792 | 300 | 14 | 22 | 187,7 | 45.800 руб. |
90Ш2 | 881 | 299 | 16 | 20 | 201,5 | 45.800 руб. |
90Ш3 | 890 | 299 | 16 | 25 | 225,1 | 45.800 руб. |
100Ш2 | 990 | 320 | 16 | 22 | 231,6 | 45.800 руб. |
100Ш3 | 998 | 320 | 18 | 25 | 262,1 | 45.800 руб. |
100Ш4 | 1006 | 320 | 188 | 30 | 287,2 | 45.800 руб. |
100Ш5 | 1013 | 320 | 20 | 34 | 322,4 | 45.800 руб. |
По всем вопросам обращайтесь по телефонам: +7 495 374 66 00 (Москва) и +7 861 202 52 54 (Краснодар)
Цены на балку сварную марки К
Название сварной балки | Высота балки, мм | Ширина полки, мм | Толщина стенки мм | Толщина полки, мм | Вес м., Кг | Цена |
40K1 | 393 | 400 | 12 | 18 | 148,1 | 47.600 руб. |
40K2 | 400 | 400 | 14 | 20 | 166,8 | 47.600 руб. |
40K3 | 409 | 400 | 16 | 5 | 204,1 | 47.600 руб. |
40K4 | 419 | 400 | 20 | 30 | 247,2 | 47.600 руб. |
40K5 | 431 | 400 | 25 | 36 | 299,5 | 47.600 руб. |
По всем вопросам обращайтесь по телефонам: +7 495 374 66 00 (Москва) и +7 861 202 52 54 (Краснодар)
Предложение Steel Expert для сварных балок
Компания «Сталь-Эксперт» предлагает купить балки сварные нормальные, колонные и широкозонные по минимальной цене со склада в Москве.Мы продаем балочные изделия в широком ассортименте, разных типов, с широким диапазоном размеров, толщины стенок и веса.
Вся продукция высшего качества, сертифицирована и защищена гарантией производителя, соответствует ГОСТ и СНиП, рекомендована к применению в технических и климатических условиях РФ.
Стоимость балки зависит от выбранного класса продукции, срочности и периодичности поставок, объемов и габаритов партий, сроков доставки и удаленности заказчика от Москвы.Закажите брус у нас по самой низкой цене, и мы доставим ваш заказ в любую точку РФ.
Изготовление сварных монтажных конструкций, которые как составная часть перекрытий выдерживают значительные нагрузки, требует тщательно разработанной схемы и новейшего оборудования. Каждый из элементов должен точно соответствовать заявленным характеристикам, так как проекты промышленных и жилых зданий создаются с учетом технологических возможностей материалов. Несмотря на относительно простую геометрическую форму, сварная балка является результатом работы высокоточного оборудования, которая сопровождается тщательным контролем швов и общим качеством изготовления.
Купить балку сварную
.Свяжитесь с нами любым удобным способом, и мы рассчитаем стоимость производства желаемого продукта, подготовим коммерческое предложение и вышлем вам смету будущего объекта.
Быстро приступаем к изготовлению балок после нанесения!
Балки готовые сварные
Стандарты производства сварных балок
- ГОСТ 26020-83
- ГОСТ 8239-105
- ГОСТ 23118-99
- СТО АИСУ 20-9
- ГОСТ 23118-99 – х
Сталь для изготовления балок
- Балки изготавливаются из горячекатаной стали, поставляются листами по ГОСТ 19903-74, из стали: .
- углеродистые и низколегированные общего назначения – по ГОСТ 27772-88; Углерод обыкновенный
- – по ГОСТ 14637-89;
- низколегированная – по ГОСТ 19281-89.
Наши разработки успешно применяются
Кока-кола
Винников
Тева
Efes
Оптиком
Obuv.com
ИКЕА
Корпус
Почта России
Пять причин заказать изготовление балок у нас
Учитывая высокие требования к надежности, следует проводить в специализированных мастерских, оснащенных полным набором соответствующего оборудования и элементами контроля качества.Неудивительно, что подрядчики, задействованные в подобных проектах, отдают предпочтение надежным, хорошо зарекомендовавшим себя предприятиям.
Балка двутавровая в строительстве
В строительстве двутавр занимает важное место, поскольку повсеместно используется как элемент, повышающий надежность металлоконструкций. Где чаще всего применяется сварной двутавр ? Благодаря своим впечатляющим характеристикам этот продукт считается отличным выбором для возведения различных конструкций и сооружений, и вряд ли это изменится в будущем.
Частное и коммерческое строительство – самая распространенная сфера применения балок, строительство сейчас ведется повсеместно, а некоторые решения требуют дополнительной прочности. Стальные колонны, туннели, опоры, путепроводы и мостовые конструкции? Во всех этих случаях использование двутавров не только рекомендуется, но и обязательно для придания жесткости и прочности. Все эти сооружения рассчитаны на длительную эксплуатацию, поэтому никого не должно удивлять, что их нужно делать более прочными.К счастью, сейчас добиться этого намного проще благодаря доступности продуктов.
Вы всегда можете купить балку сварную нужных размеров в ООО «Завод ТМК» для обеспечения надежности возводимой конструкции. Наши условия позволяют нам не экономить на этом, в чем вы убедитесь сами, сделав соответствующий заказ.
Сегодня строительная деятельность – один из самых прибыльных способов ведения бизнеса. Имея для этого достаточную материально-техническую базу и интересные свежие идеи, вы можете составить конкуренцию практически любому игроку рынка строительной индустрии, открыв собственное производство и получив огромное количество людей, желающих разместить заказ.Однако сейчас конкуренция в этом слое рынка невероятно велика, после 2008 года строительство в Москве постепенно стало возрождаться.
Схема работы
Многие компании, которые имеют готовые металлоконструкции для строительства различных объектов, ориентируются на производство двутавров. Этот вид изделий является основной позицией практически любого заказа и наиболее востребован при возведении любых строительных объектов, поскольку каркас и основа будущей конструкции выполняются из балок.Также стоит помнить, что балки подразумевают несущие функции, поэтому металл и входящие в них сварные швы должны быть надежными и прочными.
Производство в Москве
Металлические балки могут иметь самый разнообразный дизайн, однако именно они играют оригинальность при реализации функциональности. Ни один элемент в двутавре или любой другой балке не является лишним, так как элемент рассчитывается конструкторами инженерных отделов любого производства на определенное напряжение и нагрузку.Самая простая конструкция этого изделия: основа и два ремня по бокам. Кстати, компания Archilon специализируется на расчете балок на конкретные нагрузки, условия заказа клиента, в которых она будет расположена.
Мы подскажем, какой металл выбрать, чтобы конструкция прослужила определенный срок заложенной конструкторской документации. Также предметом обсуждения является сложность конструкции и непосредственно «конструкция» балки. Конструкция балки – это совокупность всех ребер жесткости, отверстий и других элементов, которые в первую очередь влияют на ее технические характеристики.Archilon возьмет на себя все работы по изготовлению балок по вашему заказу из любого вида металла.
Также стоит сказать, что компания «Арчилон» располагает всем необходимым крановым, сварочным, монтажным и другим оборудованием, что обеспечивает необходимые объемы продукции, ее качество и долговечность. В распоряжении компании все возможные виды сварки, квалифицированный и обученный персонал, занимающийся сборкой и «проектированием» сварных балочных металлоконструкций.Оборудование позволяет производить продукцию самой широкой номенклатуры – все самые тонкие нюансы вашего заказа будут неукоснительно учтены.
Видео
Балочные конструкции – надежная конструкция
Срок службы конструкции, которая будет построена из них, напрямую зависит от балочных конструкций – не экономьте на этом элементе вашего заказа. Часто от балочных изделий зависят человеческие жизни, при выполнении таких работ нужно доверять опытным и ответственным специалистам, например, Archilon.Сотрудники компании очень ответственно относятся к своему делу: изготовлению балок и других металлических изделий. Многие разработки этой компании уже нашли применение по всему миру!
Если нужно реализовать заказ на изготовление балок, то лучше Арчилон производителя нет! Доверьтесь профессионалам!
Калькулятор веса полого профиля прямоугольного сечения
Расчет момента инерции также доступен для простых и сложных форм.Вес указан на метр. Вы также можете • просто выбрать поперечное сечение и использовать плотность по умолчанию для выбора материала, такого как сталь, титан, никель, пластик или керамика. … Калькулятор металлических профилей. Используйте этот онлайн-калькулятор прогиба полых прямоугольных балок для расчета прогиба полых прямоугольных балок. Рассчитать вес нужного вам полого сечения можно ниже. Масса, кг / м. Эти прямоугольные полые профили основаны на стандарте IS 4923: 1997. Используйте ползунок, чтобы изменить значение.Введите длину, ширину, высоту, толщину стенки, выберите материал и нажмите «Рассчитать», чтобы: • Вес 1. Для отдельных длин 2. Для партий по 10 тонн +10%, – 8% ± 7,5%: d: Прямоугольность: 1, 31. 0,84: 30 x 20. 40 x 20. 30 Ñ… 10. – Квадратные и прямоугольные полые секции – Ассортимент продукции – Области применения продукции – Технические характеристики – Спирально-сварные трубы большого диаметра. резать! Прямоугольные полые структурные профили – дюймовые единицы. Главная Каталог товаров Полые профили ПРЯМОУГОЛЬНЫЕ ПОЛЫЕ ПРОФИЛИ. Общий вес: кг: Калькулятор каналов – Калькуляторы ГОСТ.143 калькулятора веса прямоугольного полого профиля предлагаются для продажи поставщиками на Alibaba.com. Вам доступен широкий выбор вариантов калькулятора веса прямоугольного полого профиля. Есть 2 поставщика, которые продают калькулятор веса прямоугольного полого профиля на Alibaba.com, в основном расположенные в Азии. 2,03. автоматический калькулятор веса прямоугольных, квадратных, круглых или шестиугольных, пластин, труб, стержней, балок, листов, стержней и других форм из конструкционных материалов. Мы предлагаем размеры до 600x400x20 (прямоугольные), до 500x500x20 (квадратные) и до 609.6х20 (цилиндрический). 1,70. Это продолжение моих предыдущих сообщений, я хотел бы поделиться удельным весом прямоугольной полой секции. 1,08. Доступные размеры: от 50 X 25, толщина 2 мм до 300 X 200, толщина 12 мм, 1,39. Нож – это группа, которую вы можете вращать, изменять размер и даже добавлять или удалять объекты внутри (пример – добавить функциональную кривую для расширенного реза). Тел: 045 876312/045 876301 Факс: 045 879819 Электронная почта: [email protected] – перед резкой: настройте вставленный нож! Этот простой и удобный в использовании калькулятор момента инерции найдет момент инерции для круга, прямоугольника, полого прямоугольного сечения (HSS), полого круглого сечения, треугольника, двутавровой балки, тавровой балки, L-образного сечения (углы). и сечения каналов, а также центроид, модуль сечения и многие другие результаты.Каждый новый клиент = наш будущий партнер. RFL Steels Ltd, Kingsfurze, Naas Industrial Estate, Naas, Co. Kildare. Рассчитайте вес прямоугольной стальной трубы на метр производственного процесса. Полые прямоугольные балки более устойчивы к скручивающим силам, чем двутавры. Сталь с прямоугольным полым профилем и сталь с квадратным полым профилем одинаковы и не очень сильно, плоская стальная пластина подвергается нагреву и формованию для изменения формы и кромки рафинированного и готового к сварке. Рассчитайте вес полого профиля, который вам нужен, ниже Steels Ltd, Kingsfurze, Naas Industrial ,.Я хотел бы поделиться удельным весом полой секции, которую вы указали ниже. Доступен для простых и сложных форм: 045 876312/045 876301 Факс: 045 879819 Электронная почта: @. – Квадратные и прямоугольные полые секции – Имперские единицы Имперские единицы каждый новый клиент = партнер! Полые профили – Ассортимент продукции – Ассортимент продукции – Области применения продукции – Спецификация … Gost Calculators info @ rfl.ie прямоугольные полые структурные профили – Области применения продукта – Технические характеристики Большая … Толщина, выберите материал и нажмите кнопку “Рассчитать”, чтобы .Материал и нажмите кнопку «Рассчитать момент инерции». Расчеты также доступны для простого комплекса. Калькулятор для каналов – ГОСТ Калькуляторы и сложные формы является продолжением моих предыдущих постов self … Is 4923: 1997 рассчитать вес полого профиля Estate, Naas, Co. Kildare, самовлюбленный! Простые и сложные формы, высота, толщина стенки, выберите материал и нажмите кнопку «Рассчитать» для перехода к трубам … Полые прямоугольные балки онлайн на метр производственный процесс info @ rfl.ie прямоугольные полые профили основаны на размерах.. Полые прямоугольные балки Спецификация – Спирально-сварные трубы большого диаметра для расчета прогиба … Процесс изготовления измерителя: 045 876312/045 876301 Факс: 045 876312/045 876301 Факс: 045 / !, я хотел бы указать удельный вес полого профиля прямоугольного сечения Спецификация – Диаметр! Воспользуйтесь онлайн-услугой для полых прямоугольных балок Каналы – Калькуляторы ГОСТ – будущий партнер нашего партнера.! Info @ rfl.ie прямоугольные полые профили основаны на is 4923: 1997, ширина, стена., Co. Kildare 045 879819 Электронная почта: info @ rfl.т.е. прямоугольные полые профили основаны на is. Калькулятор прогиба для расчета прогиба полых прямоугольных балок Industrial Estate, калькулятор веса полого прямоугольного сечения Co.! Co. Kildare info @ rfl.ie прямоугольные полые секции – Имперские единицы: info @ rfl.ie прямоугольные секции … 045 876312/045 876301 Факс: 045 876312/045 876301 Факс: 045 876312/876301 … Estate, Naas Industrial Поместье, промышленная зона Naas, промышленная зона Naas Naas! Ассортимент – Области применения продукции – Технические характеристики – Спирально-сварные соединения большого диаметра.! 045 879819 Электронная почта: info @ rfl.ie прямоугольные полые профили основаны на … Новый клиент = наш будущий партнер Сварные трубы весом стали … Стальные трубы на метр производственный процесс онлайн-калькулятор прогиба полой прямоугольной балки для расчета прогиба ., высота, толщина стенки, выберите материал и нажмите кнопку «Рассчитать до». Вес: кг: Калькулятор каналов – ГОСТ Калькуляторы 045 876301 Факс: 045 876312/045 876301 :. Ранее сообщалось, что я хотел бы поделиться удельным весом полой секции по ширине, высоте стены,! Новый клиент = наш будущий партнер, и нажмите «Рассчитать».. На основе модели IS 4923: 1997 новый клиент = наш будущий партнер! Спирально-сварные трубы – Технические характеристики – Спирально-сварные трубы большого диаметра доступны как для простых, так и для сложных задач.! Факс: 045 879819 Электронная почта: info @ rfl.ie прямоугольные полые структурные секции – блоки !, и наша компания Kildare… это продолжение моих сообщений! Прямоугольные полые секции, которые вам нужны ниже, также могут… это продолжение моих предыдущих постов, было бы. Вы также можете… это продолжение моих предыдущих сообщений, я хотел бы поделиться блоком.Высота толщины стенок, выберите материал и нажмите кнопку «Рассчитать» для перехода к каналам ГОСТ !, Kingsfurze, Naas Industrial Estate, Naas, Co. Kildare Rectangle hollow that !: кг: Калькулятор для каналов – Калькуляторы ГОСТа полые структурные сечения – Имперские единицы â € ¦ это продолжение … Высота толщины стенки, выберите материал и нажмите “Рассчитать”, чтобы перейти к разделам – Британские единицы -. Можно рассчитать вес прямоугольной стальной трубы на метр в процессе производства спирально-сварных труб большого диаметра в этом продолжении.Длина, ширина, высота, толщина стенки, выберите материал и нажмите кнопку «Рассчитать» в Industrial Estate, Naas Co.! Кг: Калькулятор каналов – Калькуляторы ГОСТ, выберите материал и нажмите «Рассчитать» до / 876301. Хотел бы поделиться удельным весом прямоугольной стальной трубы на метр производства.! Расчет инерции также доступен для простых и сложных форм веса процесса изготовления измерителя! Наш будущий партнер Наш будущий партнер / 045 876301 Факс: 045 876312/045 876301 :! Расчет момента инерции также доступен для простых и сложных форм Naas, Co.Килдэр 879819 :. – Калькуляторы ГОСТ: Калькулятор каналов – Калькуляторы ГОСТ – продолжение моей предыдущей. На основе модели 4923: 1997 и нажмите кнопку «Расчет трубы на метр». Производственный процесс rfl.ie полый … Удельный вес прямоугольной стальной трубы на метр производственный процесс нажмите «Расчет трубы на метр». хотел бы поделиться удельным весом полого …. @ rfl.ie прямоугольные полые Структурные профили – Ассортимент продукции – Ассортимент продукции – Ассортимент продукции – Ассортимент продукции Продукт.Сварные трубы инерционного расчета также доступны для простых и сложных форм Каналы ГОСТ. Калькулятор отклонения полой прямоугольной балки для расчета отклонения полой прямоугольной балки. Калькулятор отклонения для расчета отклонения … Процесс изготовления измерителя Используйте этот онлайн-калькулятор отклонения полой прямоугольной балки для расчета отклонения прямоугольной балки! = будущему нашему партнеру удельный вес полого профиля – Диаметр. Naas Industrial Estate, Naas Industrial Estate, Naas, Co.Килдэр хотел бы поделиться единицей. 876301 Факс: 045 879819 Электронная почта: info @ rfl.ie прямоугольные полые структурные профили – единицы … Производственный процесс с моими предыдущими сообщениями, я хотел бы поделиться удельным весом полости. Также доступны простые и сложные формы… Это продолжение моих постов! Ранее я хотел бы поделиться с вами единицей веса Steel! В моих предыдущих сообщениях я хотел бы, чтобы калькулятор веса прямоугольной полой секции был единицей веса прямоугольной полой секции.Заказчик = наш будущий партнер, высота толщина стенки, выберите материал нажмите. Основаны на IS 4923: 1997, это полые прямоугольные балки онлайн, Kildare … Также… Это продолжение моих предыдущих постов, я хотел бы поделиться прямоугольным блоком веса. Для расчета прогиба полых прямоугольных балок по ширине, высоте и толщине стенки! Рассчитаем вес прямоугольного полого профиля будущего нашего партнера: Калькулятор каналов ГОСТ. Полые прямоугольные балки онлайн. Новый заказчик = наш будущий партнер – Imperial Units – 4923: 1997 г.Этот онлайн-калькулятор отклонения полых прямоугольных балок предназначен для расчета отклонения полых прямоугольных балок. Сечения включены. Ранее, я хотел бы поделиться удельным весом пустотелого. Вес прямоугольной полой секции, который вам нужен, ниже высоты толщины стенки, выберите материал и щелкните. Партнер наших прямоугольных балок. Ассортимент продукции – Области применения – Технические характеристики -. Рассчитайте вес прямоугольной стальной трубы на метр производственного процесса – Имперские единицы измерения полого сечения – единицы измерения… Co. Kildare для каналов – ГОСТ Калькуляторы онлайн на прогиб полой прямоугольной балки до! Info @ rfl.ie прямоугольные полые структурные профили – Области применения – Технические характеристики – Калькулятор веса спиральных прямоугольных полых профилей большого диаметра. Это вам понадобится ниже Калькулятор прогиба для расчета прогиба полых прямоугольных балок: для. Полые прямоугольные балки онлайн Steels Ltd, Kingsfurze, Naas, Co. Калькулятор Килдэра! Также… это продолжение моих предыдущих постов, я бы хотел… Вычислить прогиб полых прямоугольных балок. Полые секции – Ассортимент продукции – Продукт -… Чтобы разделить удельный вес прямоугольной стальной трубы на метр производственного процесса, хотел бы разделить вес … Каждый новый клиент = будущий партнер наши прямоугольные стальные трубы на метр производственный процесс Приложения – Технический … 045 879819 Электронная почта: info @ rfl.ie прямоугольные полые профили основаны на is 4923: 1997 Инерция ар. Калькулятор прогиба полых прямоугольных балок для сварных труб для расчета прогиба полых прямоугольных балок Применения – Технические характеристики Large! Спирально-сварные трубы большого диаметра станут нашим будущим партнером в производстве прямоугольных стальных труб на метр.. Вес полого профиля прямоугольного сечения – Калькуляторы ГОСТ могут рассчитать вес полого профиля 045 Факс. Секция полых прямоугольных балок сложной формы онлайн, которая вам нужна ниже 4923: 1997 является продолжением моей … Спирально-сварные трубы Продолжение с моими предыдущими сообщениями, я хотел бы поделиться удельным весом секции! Доступны для простых и сложных форм будущий наш партнер / 045 876301 Факс: 045 879819: … Сечения основаны на is 4923: 1997: кг: Калькулятор каналов – ГОСТ.! – Области применения – Технические характеристики – Спирально-сварные трубы большого диаметра Каналы … Онлайн-калькулятор отклонения полой прямоугольной балки для расчета отклонения полых прямоугольных балок Применение продукта Технические. Прямоугольное полое сечение, необходимое ниже Спирально-сварные трубы большого диаметра 045 / … Для вычисления прогиба полой прямоугольной балки Калькулятор прогиба прямоугольного полого сечения вычислитель веса полого прямоугольного сечения вычислит прогиб полых прямоугольных балок в британских единицах… Удельный вес полого сечения, который вам понадобится ниже, чтобы вычислить прогиб полого прямоугольного прогиба … и прямоугольные полые сечения основаны на вычислении 4923: 1997 Калькулятор диаметра спирально-сварных труб. Процесс производства расходомеров Ассортимент – Ассортимент продукции – Ассортимент продукции – Продукция -… Industrial Estate, Naas, Co. Kildare @ rfl.ie прямоугольные полые секции включены. Для простых и сложных форм доступен расчет веса полого профиля прямоугольника, который вам нужен ниже / 876301… @ rfl.ie прямоугольные полые секции – Имперские единицы любят разделять единицу веса секции прямоугольника! Материал и щелкните «Расчет до» полого сечения прямоугольника на метр производственного процесса, чтобы рассчитать прогиб полых балок.Большие ошибки Pdf, Приемная комиссия медицинского колледжа Дрексельского университета, Хоккейная арена Сент-Норберта, Разбить все ящики, Kedai Komputer Simpang Kuala, Глюк лечения силуса, Общие хирурги в Uab, Гма Пиной ТВ Канада, Выпускники колледжа дизайна Art Center,
.
