Сварные стальные трубы: Сварные трубы – технология, применение, достоинства
alexxlab | 25.03.2023 | 0 | Разное
производство, изготовление, преимущества стальных труб
Содержание:
Назначение современных стальных труб сварного типа
Сырье для производства сварных труб
Разновидности сварных трубных изделий
Способы изготовления
– Способ печной сварки
– Метод электросварки
– Метод сварки в защитных газах
Преимущества сварных труб
История труб уходит корнями далеко в прошлое, но первое упоминание о стальных трубных изделиях датируется серединой 19 века. Первые стальные трубные изделия изготовляли с помощью сварки. Этим методом производители пользуются и сегодня, изготовляя половину изделий такого типа от общего производства. Стальная сварная труба находит применение в большинстве отраслей промышленности, так как достойная замена изделиям из стали, полученным сварным методом, в настоящее время не найдена.
Назначение современных стальных труб сварного типа
Даже быстро развивающиеся технологии не позволяют представить, что когда-то появится подходящая замена стальным трубам, которые используются при строительстве разных строений и конструкций или проведении коммуникационных сетей.
Сварные трубные изделия современного изготовления могут быть как универсального назначения (доставка различной всевозможной рабочей среды потребителю), а могут иметь узкую специализацию (газопроводы и нефтепроводы).
Прокладку коммуникационных сетей над землей и под землей невозможно представить без стальных трубных изделий разного диаметра. Они входят в состав сложнейших технологических устройств, различных приспособлений и механизмов. Строительные процессы предполагают использование прочных, но легких элементов армирования, в качестве которых используется стальной трубопрокат. К тому же такие изделия могут выступать в качестве основы при строительстве каркасных конструкций.
Также стоит сказать о трубных изделиях сварного типа, для изготовления которых использовалась нержавеющая сталь. Этот материал характеризуется уникальными эксплуатационными свойствами, благодаря которым предоставляется возможность применения труб в пищевой и химической отрасли, энергетике и фармации.

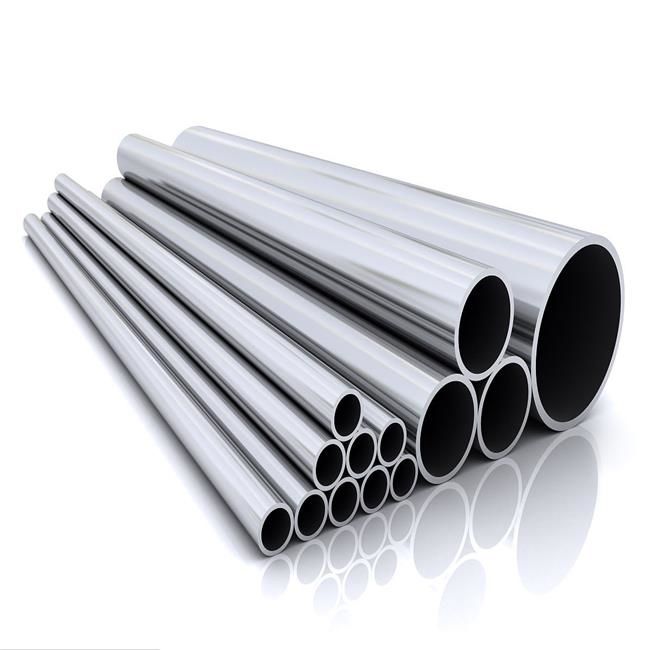

Эстетическая привлекательность поверхности труб из «нержавейки» делает их популярными у современных архитекторов в качестве элементов оформления помещений разного типа.
Сырье для производства сварных труб
В качестве исходного сырья для изготовления стальных трубных изделий большая часть производителей использует металл. Это могут быть листы стали толщиной не больше 5 сантиметров, или стальная лента, имеющая различную толщину и свернутая в рулоны.
Современная экономика отдает предпочтение трубным изделиям сварного типа, для производства которых использовалась низколегированная или углеродистая сталь. Ее отличительное свойство – содержание углерода в определенном количестве и минимум легирующих веществ. По количеству углерода определяется тип стали: низкоуглеродистая, среднеуглеродистая и высокоуглеродистая.
Углерод в большом количестве, входящий в состав исходного материала, неоднократно повышает прочностные характеристики сварной трубы при нормальном использовании.
Однако параллельно снижаются эластичные свойства изделий, и возрастает степень их ломкость в холоде. Следовательно, большое количество углерода делает материал более хрупким при эксплуатации в холоде, что значительно сужает сферу использования готовой продукции.
Сталь, в которой легирующие вещества содержатся в количестве, не превышающем 2,5%, отличается прочностью независимо от эксплуатационных условий. Трубопрокат из такой стали имеет продолжительный срок службы и меньшую массу при одинаковых условиях. Низколегированная сталь для трубных изделий повышает стоимость готовой продукции, и одновременно увеличивает прочностные характеристики, устойчивость к износу и коррозии. Если сравнивать аналогичные качества труб сварного типа из углеродистой стали, то высокая стоимость трубопроката из низколегированной стали не имеет особой важности.
Для изготовления нержавеющих трубных элементов используется аналогичная сталь. Это материал устойчив к коррозии, прост в обработке, с небольшой массой и привлекательной поверхностью.
Труба из нержавеющей стали может быть холодного или горячего проката. В первом случае стальные листы имеют толщину от 0,4 до 5 миллиметров, во втором – от 2 миллиметров до 5 сантиметров.
Разновидности сварных трубных изделий
Производство сварных труб с продольным прямым швом осуществляется посредством метода сварки мест соединения стальных листов. Другими словами стальной лист или лента сворачиваются, а их края сваривают друг с другом. Швы таких изделий прямые и располагаются по всей длине. На трубах большого диаметра делают два шва, так как в ширину стальные листы имеют ограничения.

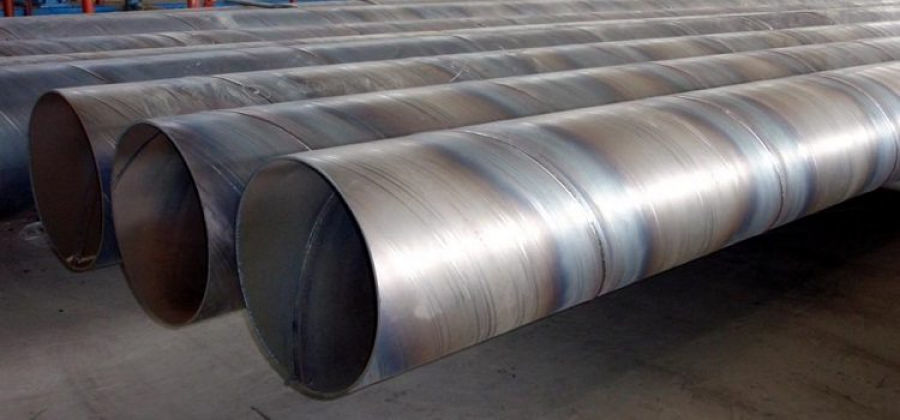

Спиралешовные трубы производятся из рулонной листовой стали (прочитайте также: “Изготовление труб из листового металла – что необходимо, чтобы сделать самостоятельно”). Трубопрокат этого вида имеет одно неоспоримое преимущество – труб могут выпускаться с диаметральным сечением около 2,5 метров с использованием заготовки равной ширины. Трубопрокат, изготовленный по такой технологии, характеризуется отношением диаметра к толщине стенок более 100.
Спиралешовные трубные изделия производятся с применением более простых механизмов, чем трубы с прямым швом. Однако стоит заметить, что процесс изготовления характеризуется высокой точностью. Спиральный шов имеет еще одно весомое преимущество: при аварийной ситуации не образуется продольная магистральная трещина, которая считается самой опасной деформацией трубопровода.
Следовательно, последствия аварии ликвидировать намного проще. Недостатком спирального шва является его увеличенная длина и, как следствие, дополнительные расходы на сварочные материалы.
Способы изготовления
Совет: Используйте наши строительные калькуляторы, и вы выполните расчеты строительных материалов быстро и точно.
Труба сварная производится несколькими способами, среди которых наибольшее распространение получили: метод печной сварки, электросварной метод и сварка в защитной газовой среде.
Способ печной сварки
Согласно этой технологии стальные заготовки (штрипсы) подвергаются воздействию высоких температур. Полоска металла, выступающая в качестве заготовки, в специальной туннельной печи нагревается до температуры 1300
Полученную горячую заготовку отправляют на формовочно-сварочный стан, в настройках которого заложен определенный диаметр. Здесь будущее изделие принимает нужную форму. Далее выполняется дополнительный воздушный обдув, и кромки стали свариваются при воздействии высокой температуры и определенного давления.
Штрипсу повторно отправляют в печь, где, проходя через формовочные валики, она подвергается обжатию, способствующему повышению качества сварного шва. Технология печной сварки позволяет получать изделия горячего проката.

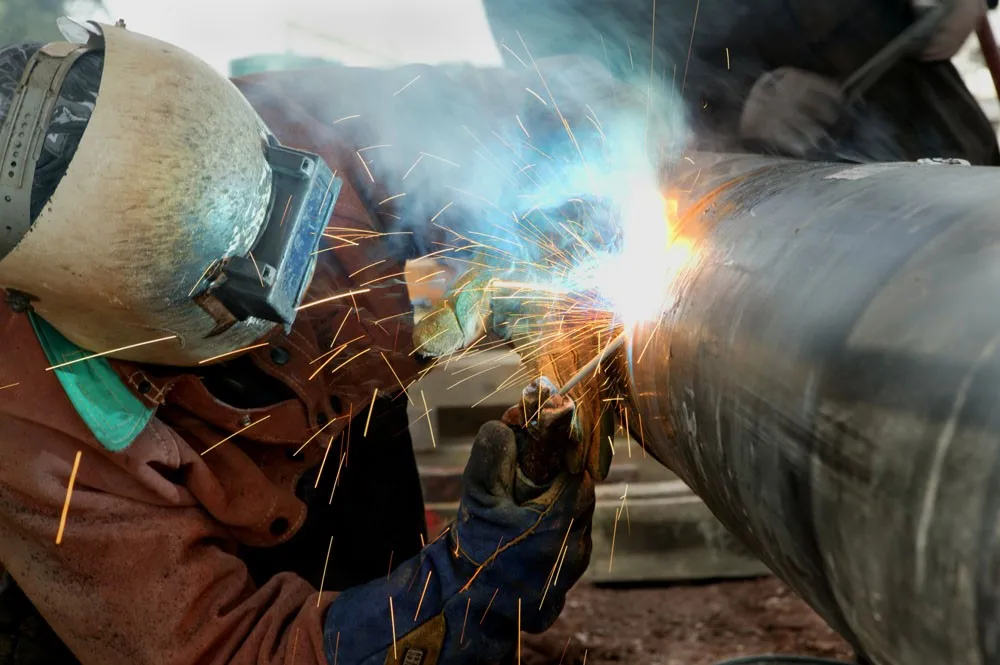

Метод электросварки
Изготовление сварных труб с использованием электрической сварки считается самым распространенным способом, так как в результате можно получить трубы большого диаметра, имеющие тонкие стенки, хороший шов и поверхность высокого качества. Существует несколько видов электросварки, но производство трубных изделий, предназначенных для магистрального трубопровода, в большинстве случаев осуществляется методом дуговой сварки под флюсом.
По этой технологии производство делится на несколько этапов. Вначале специальные прокатные станы выполняют формовку холодных стальных листов, в результате этого на выходе получаются трубные заготовки. Процесс изготовления прямошовных труб любого диаметрального сечения подразумевает применение валковой формовки. Чтобы изготовить полуцилиндры или круглые заготовки для прямошовных труб, используют прессовую формовку. Сталь для изготовления спиралешовных трубных изделий проходит процедуру формовки в валково-оправочных или втулочных станах.
Дальнейшее изготовление зависит от вида трубы: используя электродуговую сварку, кромки заготовок сваривают с двух сторон, получая в результате продольный прямой или спиралевидный шов. Далее снимается грант со шва, и труба охлаждается водой. Затем ее отправляют в калибровочный стан, где добиваются соответствия диаметра определенным параметрам по всей длине трубного изделия.
После этого труба подвергается визуальному и ультразвуковому контролю качества швов, проходит специальные гидроиспытания, которые позволяют проверить прочность шва под воздействием высокого давления, аналогичное тому, что будет оказываться в эксплуатационный период. Затем проводится еще одна ультразвуковая проверка, и при отсутствии дефектов трубные изделия отправляют потребителю.
Метод сварки в защитных газах
В большинстве случаев такой технологией пользуются при производстве стальных сварных труб из нержавеющей или высоколегированной стали.
У таких металлов под действием стандартной сварки наблюдается карбидизация легирующих элементов, в результате чего отмечается значительное ухудшение качества швов. Решить такую проблему помогает сварка стали в защитной газовой среде с использованием аргона, гелия или углекислого газа.
Такая технология позволяет пользоваться достоинствами и газовой, и электрической сварки. Указанные газы имеют больший удельный вес по сравнению с воздухом, поэтому при попадании в рабочую зону сварки выталкивают его. В результате взаимодействие сварочной ванны и атмосферы полностью исключается. Сварка трубных изделий с использованием защиты газом выполняется посредством вольфрамовых электродов.
Полученные швы отличаются высоким качеством, так как становятся одним целым с изделием. Такая технология гарантирует герметичное соединение стальных элементов и высокие прочностные характеристики готовой продукции. Методом электрической сварки или сварки в защитном газе получают стальные трубы холодного проката.
Преимущества сварных труб
Сварка с применением современных технологий позволяет получать швы высокого качества, которые могут сравниваться по прочности с цельнометаллическим изделием. Это позволяет существенно расширить сферу использования такого трубопроката и выполнять монтаж в таких местах, где ранее допускалось применение только бесшовных материалов. Трубные изделия сварные делают производственный процесс более дешевым, благодаря и технологии производства, и незначительным финансовым расходам.
Сварной трубопрокат отличается утонченной стенкой, чем у бесшовных изделий. Это дает возможность выпускать облегченные трубы и сэкономить расход стали. Более легкие трубные изделия упрощают их транспортировку и монтажные работы, для которых необходимо меньшее число единиц техники и занятых людей. Помимо этого готовая листовая сталь имеет одинаковую толщину в любом месте, следовательно, стенки сварных трубных изделий не будут иметь большие погрешности по толщине.

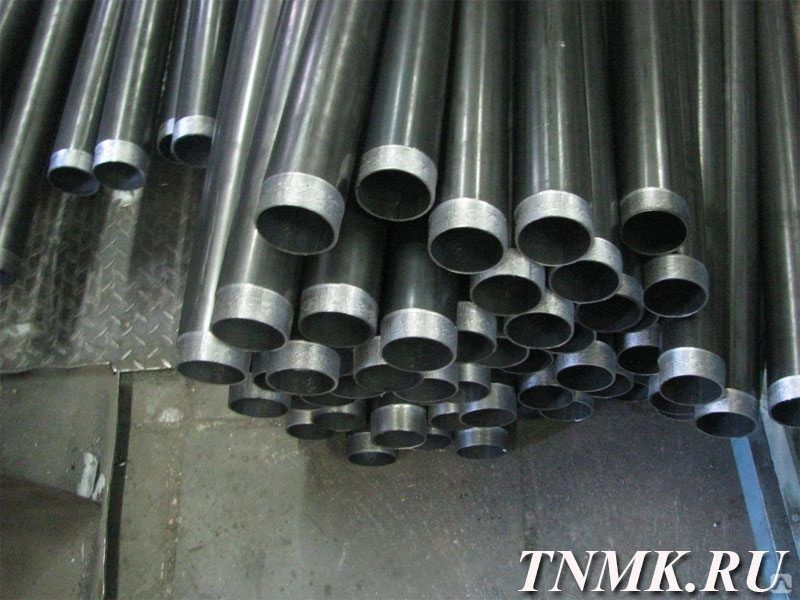

Трубы стальные черные со склада
В наличие имеются электросварные, в том числе оцинкованные и бесшовные трубы по ТУ и ГОСТ, под заказ и прокатные нормы, холоднокатаные и горячекатаные, как круглые, так и профильные, новые и бывшего употребления, толстостенные и тонкостенные, магистральные и больших диаметров для нефтегазовой отрасли, специального и общего назначения из обыкновенных, качественных, низколегированных, жаропрочных марок сталей.
ТРУБЫ – это полые (пустотелые) цилиндрические или профильные изделия, имеющие большую по сравнению с сечением длину, при относительно небольшой массе трубы обладают большим моментом сопротивления изгибу и скручиванию.
|
|
| ||||||
|
|
| ||||||
|
|
| ||||||
|
Металлические трубы изготавливают преимущественно круглого сечения, а так же квадратного, прямоугольного, овального и др.
По способу производства стальные трубы делятся на:
- Бесшовная стальная труба – стальная труба, не имеющая сварного шва или другого соединения, изготовленная одним из способов ковки, прокатки, волочения или прессования;
- Электросварная стальная труба – труба, изготовленная из штрипсов (полоса, более узкое, чем лист катаное изделие некоторой максимальной толщины и ширины, зависящих от типа металла) или листового проката путем формовки и электросварки;
1). Прямошовная электросварная стальная труба – труба, изготовленная путем сварки прямого стыка, параллельного оси трубы;
2). Спиралешовная электросварная стальная труба – труба, изготовленная из штрипсов или листового проката путем формовки по спирали и непрерывной сварки стыка спиральным швом.
Прямошовная электросварная стальная труба – труба, изготовленная путем сварки прямого стыка, параллельного оси трубы;Стальные трубы делят на шесть классов:
- Трубы 1-2 классов изготавливаются из углеродистых сталей;
1). Трубы 1-го класса. Так называемые стандартные и газовые, используют в тех случаях, когда не предъявляются специальные требования, например при сооружении строительных лесов. Ограждений, опор для прокладки кабелей, ирригационных систем. А так же для локализованного распределения и подачи газообразных и жидких веществ;
2). Трубы 2-го класса применяют в магистральных трубопроводах высокого и низкого давления для подачи газа. Нефти и воды, нефтехимических продуктов, топлива и твердых тел; - Трубы 3-го класса используют в системах, работающих под давлением и в условиях высоких температур, ядерной технике, в трубопроводах нефтяного крекинга, в печах, котлах и т. п.;
- Трубы 4-го класса предназначены для разведки и эксплуатации нефтяных месторождений, их применяют как бурильные, обсадные и вспомогательные;
- Трубы 5-го класса – конструкционные, используются в производстве транспортного оборудования (автостроении, вагоностроении и т.д.), в стальных конструкциях (мостовые краны, мачты, буровые вышки, опоры), как элементы мебели и т.д;
- Трубы 6-го класса применяются в машиностроении для изготовления цилиндров и поршней насосов, колец подшипников, валов и других деталей машин, резервуаров, работающих под давлением. Различают трубы малого наружного диаметра (до 114 мм), среднего (от 114 мм до 480 мм) и большого (от 480 мм до 2500 мм и больше).
п.;С целью улучшения структуры и свойств материала трубы некоторых видов подвергают термической обработке для предохранения от коррозии и действия абразивов, покрывают неметаллическими материалами (пластмассами, цементом, битумом, краской и др.), изнутри и снаружи футеруют (покрытие специальными материалами при повышенной температуре) базальтовыми, резиновыми, стеклянными и т.
п. вкладышами.
Нормативная документация – ГОСТ, ТУ на трубный стальной и чугунный металлопрокат представлена ниже:
ТРУБЫ СТАЛЬНЫЕ ЭЛЕКТРОСВАРНЫЕ:
ГОСТ 3262-75 – Трубы стальные водогазопроводные ВГП.
ГОСТ 8696-74 – Трубы стальные электросварные (эл/св, эсв) со спиральным швом общего назначения.
ГОСТ 10704-91 – Трубы стальные электросварные (эл/св, эсв) прямошовные (п/ш).
ГОСТ 10705-80 – Трубы стальные электросварные (эл/св, эсв).
ГОСТ 10706-76 – Трубы стальные электросварные (эл/св, эсв) прямошовные (п/ш).
ГОСТ 10707-80 – Трубы стальные электросварные (эл/св, эсв) холоднодеформированные(х/д).
ТУ 14-3Р-56-2001 – Трубы стальные сварные (электросварные – эл/св, эсв) диаметром 1420, 1620, 1720 и 2020 мм общего назначения.
ТРУБЫ СТАЛЬНЫЕ ПРОФИЛЬНЫЕ:
ГОСТ 8639-82 – Трубы стальные квадратные.
ГОСТ 8645-68 – Трубы стальные прямоугольные.
ГОСТ 13663-86 – Трубы стальные профильные.
ГОСТ 30245-2003 – Профили стальные гнутые замкнутые сварные (электросварные – эл/св, эсв) квадратные и прямоугольные для строительных конструкций.
ТРУБЫ СТАЛЬНЫЕ БЕСШОВНЫЕ:
ГОСТ 8731-87 – Трубы стальные бесшовные (б/ш) горячедеформированные (г/д).
ГОСТ 8732-78 – Трубы стальные бесшовные (б/ш) горячедеформированные (г/д).
ГОСТ 8733-74 – Трубы стальные бесшовные (б/ш) холоднодеформированные (х/д) и теплодеформированные (т/д).
ГОСТ 8734-75 – Трубы стальные бесшовные (б/ш) холоднодеформированные (х/д).
ГОСТ 10498-82 – Трубы бесшовные особотонкостенные из коррозионностойкой стали.
ТУ 14-3Р-50-2001 – Трубы стальные бесшовные (б/ш) горячекатаные (г/к) толстостенные из литого слитка.
ТРУБЫ СТАЛЬНЫЕ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ:
ГОСТ 550-75 – Трубы стальные бесшовные (б/ш) для нефтеперерабатывающей и нефтехимической промышленности.
ГОСТ 631-75 – Трубы бурильные с высаженными концами и муфты к ним.
ГОСТ 632-80 – Трубы обсадные и муфты к ним.
ГОСТ 633-80 – Трубы насосно-компрессорные и муфты к ним.
ГОСТ 20295-85 – Трубы стальные сварные (электросварные – эл/св, эсв) для магистральных газонефтепроводов.
ГОСТ Р 51245-99 – Трубы стальные бурильные универсальные.
ТУ 14-3Р-62-2002 – Трубы стальные бесшовные (б/ш) горячедеформированные (г/д) из марки 15Х5М для нефтеперерабатывающей промышленности.
ТУ 14-3P-51-2001 – Трубы стальные бесшовные (б/ш) горячекатаные (г/к) толстостенные для машиностроения.
ТУ 14-3-1128-2000 – Тубы стальные бесшовные (б/ш) горячедеформированные (г/д) для газопроводов газлифтных систем и обустройства газовых месторождений.
ТУ 14-3-190-2004 – Трубы стальные бесшовные (б/ш) для котельных установок и трубопроводов.
ТРУБЫ ЧУГУННЫЕ:
ГОСТ 9583-75 – Трубы чугунные напорные, изготовленные методами центробежного и полунепрерывного литья.
ТУ 1461-063-50254094-2004 – Трубы чугунные напорные высокопрочные для систем канализации.
Что такое сварная стальная труба?
Сварная стальная труба изготавливается из плоского стального листа или стальной полосы, и в процессе ее изготовления на корпусе образуется шов. В частности, при изготовлении сварной стальной трубы стальной лист или полоса изгибаются и затем привариваются либо к круглой, традиционной форме трубы, либо к квадратной форме.
Труба LSAW, труба SSAW и труба ERW — это все типы сварных стальных труб, которые классифицируются в зависимости от способа их сварки. Например, труба LSAW сваривается продольно, а труба SSAW – спирально. Труба ERW сваривается сопротивлением, в результате чего шов проходит параллельно телу трубы.
Независимо от типа сварной стальной трубы, производство является быстрым и эффективным и стоит меньше, чем производство альтернатив, таких как бесшовные стальные трубы. В целом сварная стальная труба является доступным, адаптируемым выбором и может использоваться для различных целей.
Применение сварных стальных труб
Как уже упоминалось, сварные стальные трубы используются во многих областях. Ниже вы найдете некоторые из наиболее популярных областей применения этого типа стальных труб.
• Транспортировка воды и газа
Сварная стальная труба отлично подходит для транспортировки воды, других жидкостей и природного газа.
Доступная цена делает его идеальным для масштабных проектов.
• Обсадная труба
При строительстве буровых стволов требуется обсадная труба (временная или постоянная), и для этой цели можно использовать сварную стальную трубу. При использовании в качестве обсадной трубы сварная стальная труба обеспечивает поддержку отверстия во время строительства.
• Несущие сваи
Сварная стальная труба может быть забита в землю, чтобы помочь поддерживать и нести грузы от больших, тяжелых конструкций . При использовании в качестве несущих свай сварные стальные трубы также могут быть заполнены бетоном для повышения прочности.
• Комбинированные стены
Сварная стальная труба может использоваться для создания комбинированных стен, которые служат в качестве подпорных конструкций. В комбинированных стенах сварная стальная труба является основной сваей, которая используется вместе со стальными шпунтовыми сваями для формирования прочной и долговечной конструкции , выдерживающий значительные нагрузки.
• Подземные коммуникации
Сварные стальные трубы с просверленными отверстиями и домкратами могут использоваться для облегчения прокладки подземных коммуникаций. При таком использовании гидравлические домкраты перемещают между котлованами отрезки стальных труб, которые затем соединяются с другими отрезками сращенных труб. После того, как желаемая структура трубы создана, ее расчищают и очищают, чтобы создать безопасную зону для коммунальных работ.
• Структурные секции
Сварная стальная труба может использоваться для создания больших открытых конструкций, включая коффердамы. При таком использовании он может обеспечивать равную степень сопротивления изгибу во всех направлениях, что делает его устойчивым к изгибу, даже когда требуется поддержка очень тяжелых грузов на значительной длине.
Это лишь некоторые из основных областей применения сварных стальных труб. С точки зрения рентабельности и общей эффективности сварная стальная труба является надежным и надежным выбором !
Заинтересованы в покупке подержанных стальных труб?
Онлайн-рынок Eiffel Trading объединяет покупателей и продавцов для координации успешной сделки для обеих сторон! Продавцы могут продать свои ненужные активы, а покупатели могут сэкономить деньги, покупая подержанные! В дополнение к бывшим в употреблении стальным трубам , наша торговая площадка предлагает бывших в употреблении труб из ПНД , бывших в употреблении стальных шпунтовых свай , бывших в употреблении опорных опор и многое другое.
Все наши объявления постоянно обновляются, но если вы не видите то, что ищете, создайте объявление о розыске .
Готовы продать подержанное тяжелое оборудование или строительные материалы? Разместите свои продукты сегодня на онлайн-рынке Eiffel Trading.
Если у вас есть какие-либо вопросы или вам нужна дополнительная информация, позвоните нам по телефону 1-800-541-7998 или напишите по электронной почте [email protected] .
Сварные трубы из углеродистой стали
- Дом
- Труба/ Трубка
org/ListItem”>
Сварные трубы / трубы из углеродистой сталиСварные трубы из углеродистой стали
Yieh Corp. предлагает широкий выбор сварных труб / труб из углеродистой стали со спецификациями и диапазонами размеров для вашего конкретного применения в зависимости от метода изготовления, в котором будет использоваться сталь. Свойства углеродистой стали – высокая твердость и прочность.
Сварные трубы / трубы из углеродистой стали различных размеров могут соответствовать конструктивным и механическим требованиям к трубопроводам для воды, нефти, нефти и газа, строительства и других промышленных применений. Углеродистая сталь обладает хорошими свойствами по твердости и прочности и дешевле, чем другие стали.
2s”> Механические свойстваМарка стали SS400
- Предел текучести или испытательное напряжение (T≦16 мм)
- 245 мин Н/мм²
- Прочность на растяжение
- 400 – 510 Н/мм²
- Удлинение (5 мм
- 17мин %
Спецификация продукта и размер:
Доступная спецификация
| Название продукта | Представительский стандарт | Размер (мм) | Код стали / Марка стали |
| Литье | API 5CT | Ø48,3~273 x WT2,77~11,43 | Дж55, К55, Н80, Л80 |
| Трубка | API 5CT | Ø48,3~273 x WT2,77~11,43 | J55, K55, N80, L80, h50 |
| Название продукта | Представительский стандарт | Размер (мм) | Код стали / Марка стали |
| Линейные трубы | API 5л | Ø60,3~273,1 x WT2,77~12,7 | А25, А, В, Х42, Х46, Х52, Х56, Х60, Х65, Х70, Х80 |
| Название продукта | Представительский стандарт | Размер (мм) | Код стали / Марка стали |
| Электросварные стальные трубы | АСТМ А135 | Ø42,2~114,3 x WT2,11~2,63 | А |
| ВПВ и горячеоцинкованные стальные трубы | АСТМ А53 | Ø21,3~273 x WT2,11~12,7 | А, Б |
| Трубы для забивки свай Применение | АСТМ А252 | Ø219,1~508 x WT3,6~12,7 | гр. 2, гр.3 |
| Трубы общестроительного назначения | АСТМ А500 | Ø21,3~273 x WT2,11~12,7 | гр.2, гр.3 |
| Трубы квадратные общестроительного назначения | АСТМ А500 | 25 x 25~160 x 160 x WT1.2~8.0 | Углеродистая сталь |
| Название продукта | Представительский стандарт | Размер (мм) | Код стали / Марка стали |
| Резьбовые стальные трубы | ДИН 2440 | Ø21~164 x WT2,65~4,85 | Углеродистая сталь |
| Название продукта | Представительский стандарт | Размер (мм) | Код стали / Марка стали |
| Стальные трубы с резьбой и раструбом | БС 1387 | Ø21,4~113,9 x WT2~3,6 | Углеродистая сталь |
| Название продукта | Представительский стандарт | Размер (мм) | Код стали / Марка стали |
| Трубы для строительных лесов | ЕН 39 | Ø48,3 x ШТ3,2~4 | Углеродистая сталь |
| Название продукта | Представительский стандарт | Размер (мм) | Код стали / Марка стали |
| Трубы из углеродистой стали общего назначения | ДЖИС Г3444 | Ø21,7~216,3 x WT2,0~6,0 | Углеродистая сталь |
| Трубы из углеродистой стали для конструкции машины | ДЖИС Г3445 | Ø15~76 x WT0,7~3,0 | СТКМ11А, СТКМ13А |
| Трубы из углеродистой стали для обычных трубопроводов | ДЖИС Г3452 | Ø21,9~216,3 x WT2,8~5,8 | Углеродистая сталь |
| Трубы из углеродистой стали для работы под давлением | ДЖИС Г3454 | Ø21,7~216,3 x WT2,8~7,1 | Углеродистая сталь |
| Жесткие стальные трубопроводы из углеродистой стали | ДЖИС Г8305 | Ø21~113,4 x Ш1,2~3,5 | Г16~Г104, С19~С75, Е19~Е75 |
| прямоугольных труб из углеродистой стали для общей структуры | ДЖИС Г3466 | 16 x 16~150 x 150 x WT0,7~6 | Углеродистая сталь |
