Инвертор сварочный Gysmi 161 за 200$: характеристики, особенности

Время чтения: 3 минуты

Чаще всего в магазинах бросаются в глаза либо очень дешевые сварочные инверторы, либо очень дорогие. Продавцы ставят их на самые видные места, прикрепляя яркий ценник в попытке привлечь новичка или профессионала. В такой ситуации из вида исчезают инверторы из средней ценовой категории. Те аппараты, которых так любят практикующие сварщики, начинающие мастера и просто те, кто ищет хороший аппарат для дачных самоделок.

Мы расскажем вам больше о таких аппаратах. И в этой статье начнем со сварочного инвертора GYSMI 161. Инвертор Gysmi 161 — это неприхотливый и хорошо собранный аппарат ценой до 250$ от французского производителя.

Содержание статьи

Общее описание

Сварочные инверторы GYS GYSMI (как их часто называют «гусми») — это неприхотливые аппараты на основе микропроцессоров. Они предназначены для ММА-сварки, она же ручная дуговая сварка. Модель Gysmi 161 снабжена всеми функциями, которые помогут упростить ваш труд и сделать сварку производительней. Есть и антизалипание, и форсаж дуги и горячий старт.

Читайте также: Что такое форсаж дуги на сварочном инверторе?

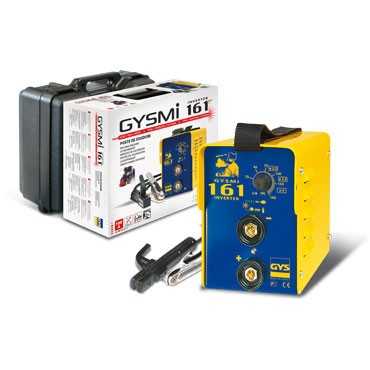

Инвертор сварочный Gysmi модели 161 может использоваться в паре с покрытыми электродами диаметром до 4 мм. А минимальный диаметр составляет 1.6 мм. Основные преимущества этого инвертора — компактность, малое энергопотребление и доступная цена. Кстати, эта модель способна работать даже при нестабильном напряжении в электросети. Это достоинство особенно оценят дачники.

Сварочный аппарат Gysmi способен без проблем работать при напряжении от 170В до 260В. Так что у вас нет нужды беспокоиться об этом. Инвертор оснащен системой воздушного охлаждения и защищен от перегрева. Но мы все же рекомендуем самостоятельно следить за этим, не перегружая аппарат. Из 10-ти минут сварочных работ варите 5 минут, а остальные 5 пусть инвертор остывает.

Комплектация стандартная. В коробке вместе с инвертором вы найдете удобный кейс, сделанный из твердого пластика. Также есть сетевой кабель с обычной евровилкой, два сварочных кабеля с зажимом и держателем. Помимо этого в коробке вы найдете ремень для транспортировки аппарата на плече и инструкцию.

Характеристики

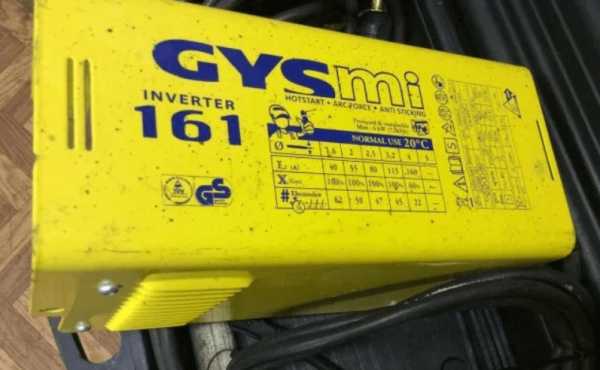

Сварочный инвертор GYS MI 161 обладает вполне стандартным набором характеристик для данного класса аппаратов. Он работает от обычной розетки 220В (допускается нестабильное напряжение), способен выдавать от 10 до 160 Ампер.

Для сварки можно использовать электроды диаметром от  1.6 мм до 4 мм. Для бытовой сварки этого более чем достаточно. Аппарат защищен от капель воды, но плохо реагирует на пыль и повышенную влажность. Так что уделите внимание его правильному хранению.

Инвертор Gysmi 161 очень компактный и весит всего 4 кг. Вы можете возить его с собой на дачу в общественном транспорте, и на зиму забирать обратно в квартиру. Производитель дает гарантию 1 год с момента покупки.

Продолжительность включения аппарата напрямую зависит от силы тока, которую вы используете для сварки. К примеру, при сварке с максимальной силой тока 160А аппарат будет беспрерывно работать 14% от всего сварочного цикла. Это значит, что из 10-ти минут сварочных работ вы сможете варить только 1.5 минуты. Это очень маленький показатель.

Но не расстраивайтесь. Если вы новичок или дачник, то скорее всего будете использовать аппарат не на максимальной силе тока. При сварке с силой тока 85 Ампер он уже способен работать 6 минут из 10, а это стандартный показатель для подобных аппаратов.

Кстати, в интернете есть схема сварочного инвертора от Gysmi, так что вы сможете починить его своими руками.

Вместо заключения

Gysmi 161 — это неплохой выбор для начинающего студента-сварщика или неприхотливого дачника. Конечно, китайские производители давно наступают на пятки и готовы предложить вам те же характеристики за цену вдвое меньше. Но качество сборки у таких аппаратов, мягко говоря, оставляет желать лучшего. На них часто не распространяется гарантия и они недолго радуют после покупки.

Так что же лучше: китайский инвертор от неизвестного производителя, но по доступной цене, или аппарат подороже от европейского бренда, прошедший все стадии сертификации качества? Решать вам. Желаем удачи в работе!

[Всего голосов: 0    Средний: 0/5]

svarkaed.ru

Французский сварочный инвертор: обзор популярных моделей

При проведении ремонтных работ, при строительстве и создании различных приспособлений в гараже требуется мобильный сварочный аппарат, работающий от потребительского тока напряжением 220 В. Профессионалы и любители с целью выполнения подобных работ приобретают французские сварочные инверторы. Они адаптированы под ток 220 В с частотой 50 Гц, имеют компактные габариты и малый вес. Среди сварочного французского оборудования наибольшим спросом у сварщиков пользуется продукция фирмы GYS.

Самые популярные модели французских инверторов

На территории СНГ для бытовой и полупрофессиональной сварки активно приобретались дорогие и надежные немецкие сварочные инверторы. Второе место занимало итальянское оборудование, которое стоило дешевле. Французские компании импортировали свою продукцию, в основном, в Европу и Америку, делая электросхему под их стандарт.

Долгое время французский сварочный аппарат инверторного типа не пользовался популярностью. Причина была в возможности инверторов работать только от энергоносителей с параметрами европейской энергосети. С началом поступления в магазины аппаратов, работающих от переменного тока с частотой 50 Герц, французское сварочное оборудование стало востребованным, особенно для небольших по объему работ.

При покупке французского инвертора следует обратить внимание на его адаптацию к российским сетям. В магазинах среди импортной сварочной техники попадаются аппараты, работающие с током 100–127 В, 60 Гц – американский стандарт.

Самыми популярными среди французского сварочного оборудования стали инверторы серии GYS gysmi. Они имеют ряд положительных технических характеристик:

  • малый вес;
  • компактность;
  • воздушное охлаждение;
  • защита от перегрева;
  • функция антиприлипания электрода;
  • форсаж дуги;
  • работа со всеми типами электродов;
  • стабильное горение электродуги;
  • сенсорный дисплей;
  • стабильное значение тока при любом удалении.

Французские инверторы отличаются относительно низкой стоимостью. Цены сильно различаются. Потребители просили дешевые аппараты. Им пошли на уступки, но пострадало качество и надежность. Все равно при одинаковых характеристиках французское оборудование дешевле итальянского.

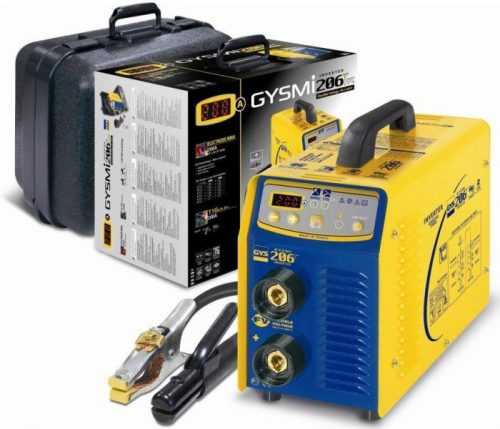

Французские аппараты GYS Gysmi упакованы в пластмассовые кейсы для удобства переноски. В комплекте имеются эластичные и прочные кабели, держатели различного типа.

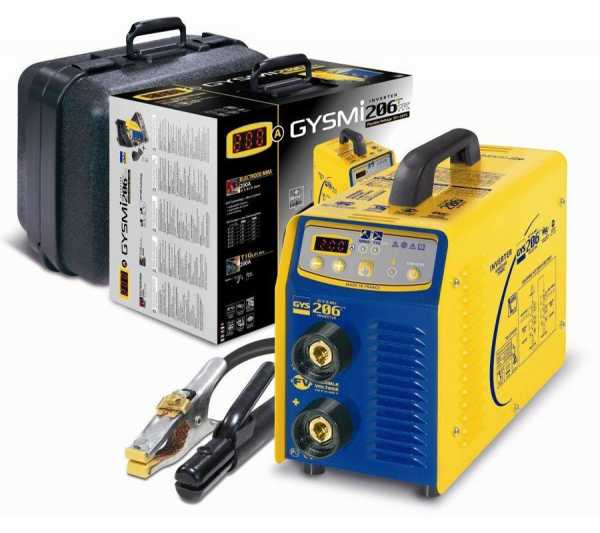

Рисунок 2 — Удобный пластиковый чемодан вмещает все необходимое

Наибольшим спросом среди импортного сварочного оборудования пользуются аппараты бытовые и полупромышленные.

Линейка инверторов GYS

Во Франции, в городе Лаваль, компания GYS наладила сборку инверторов, адаптированных к работе на территории СНГ. Все сварочное оборудование относится к бытовой, полупромышленной или профессиональной промышленной группе и рассчитано на сварку:

  • ручную дуговую;
  • электрогазовую.

Специалисты отмечают хорошие возможности французских сварочных аппаратов при работах на выезде и в местах, не оборудованных стационарными постами. Сварка производится постоянным током. Сварочные инверторы работают от бытовой электрической сети. При проведении строительных и ремонтных работ в местах, удаленных от линий электропередач, возможно подключение их к бензиновому генератору мощностью до 4,5 КВт.

Вес моделей с различными характеристиками небольшой – 5–20 кг в зависимости от типа и назначения оборудования. Сварочные аппараты легко переносить с места на место. Они продаются в пластиковых чемоданах, куда складываются и все необходимые приспособления, кабели и инструменты.

С одной стороны, все электронные компоненты, управляющие режимом сварки, размещены на одной плате по технологии IMS. Это позволило значительно сократить вес и габариты французских инверторов. С другой стороны, оборудование практически не подлежит ремонту. В случае выхода из строя одной функции надо менять всю плату. Ее стоимость составляет 80–90% от цены всего аппарата с комплектующими узлами и приспособлениями.

В комплект моделей GYS входят:

  • инвертор;
  • сетевой кабель;
  • сварочные кабели;
  • электродержатели;
  • зажим заземления;
  • наплечный ремень;
  • паспорт;
  • гарантийный талон.

На все сварочное оборудование GYS Gysmi дается гарантия 1 год. При покупке в фирменных магазинах могут в качестве подарка дать фирменную маску «Хамелеон».

Все модели французского сварочного оборудования марки GYS Gysmi оборудованы вентилятором для охлаждения. Он включается автоматически, вместе с конвертором.

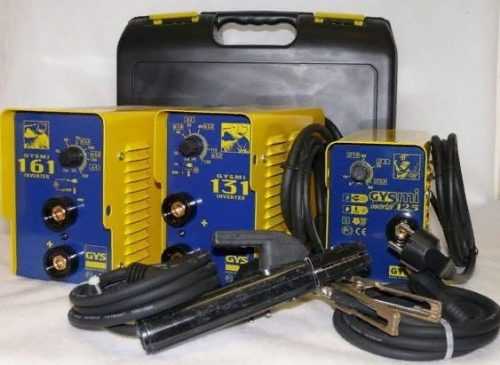

Наиболее популярными у пользователей стали французские аппараты для сварки следующих марок:

  • GYS Gysmi 125;
  • Gysmi 165;
  • GYS Gysmi 195 PFC.

У всех моделей процессорный инвертор с КПД до 90%. Высокая производительность сварочных работ. Настройка оборудования отличается высокой точностью. Мощность можно добавлять с шагом всего в 1 А.

Рисунок 4 — GYS Gysmi

На всех аппаратах стоит защита от короткого замыкания – функция автоматического отключения при резких скачках напряжения в сети.

Опция Lift ARC включается в начале работы и позволяет разжигать дугу от одного касания к металлу. При поднятии дуги мощность нарастает постепенно. Система аппарата следит за работой и может самостоятельно менять параметры на оптимальные.

На всех французских инверторах интуитивно понятная панель управления с цифровым дисплеем и сенсорными кнопками. Во время работы легко следить за режимом работы и менять его.

Модель GYS Gysmi 125 бытового назначения работает с электродами до 3 мм. Имеет габариты 105×240×150 мм. Ток ММА при ПВ 35% составляет 80 А. стабильно работает при колебаниях в сети напряжения в пределах 189–260 В.

Аппарат GYS Gysmi 165 и аналогичный ему модифицированный GYS Gysmi e160 работают в режимах сварки VVA и TIG. Имеют регулируемую функцию горячего старта. При аргонодуговой сварке первичный ток 23,6 А, при ручной электродами – 33,5 А. Напряжение холостого хода – 72 В.

Французский сварочный аппарат GYS Gysmi 195 PFC отличается от других моделей регулировкой в ручном режиме Hot Start и Arc Force от 0 до 100%. Сварочный ток регулируется в пределах 10–160 А с шагом в 1 А.

Французские инверторы отличаются легкой и стабильной работой, удобством настроек. Большой перечень разнообразных моделей позволяет выбрать оборудование под любой вид работ.

Если у вас есть опыт работы с данной техникой, обязательно делитель впечатлениями в комментариях к данной статье.

wikimetall.ru

Сварочный аппарат инвертор. Производство Франция. Покупать?

Время чтения: 6 минут

Инверторный сварочный аппарат — это самый популярный тип сварочного оборудования в 21 веке. Инверторы по-настоящему изменили представление о сварке, поскольку существенно отличались от любого другого классического сварочного аппарата. Современный инвертор — это компактное, функциональное и, что самое главное, доступное устройство. В продаже есть аппараты ценой от 50 долларов и до бесконечности. Так что каждый сможет подобрать инвертор под свои запросы.

Чаще всего на дачу или в гараж покупаются инверторы китайского или отечественного производства. Они недорогие, дешево ремонтируются и в целом отлично подходят для нетребовательных мастеров. Сварщики с опытом чаще приобретают аппараты американских или европейских брендов. Особо ценятся немецкие инверторы, поскольку они считаются самыми надежными, но при этом стоят дорого.

Что делать, если вы не готовы отдать от 1000$ за немецкий аппарат, а китайские или отечественные аналоги даже не рассматриваете к покупке? Мы рекомендуем обратить внимание на аппараты французского производства. Франция — такая же европейская страна, как и та же Германия, в ней действуют те же стандарты качества. При этом французские аппараты заметно дешевле, чем инверторы от других европейских производителей.

Содержание статьи

Французские бренды

Сварочный аппарат инвертор производства Франция редко встретишь на прилавках наших магазинов. И даже больше: среди всего ассортимента чаще всего встречается только один французский бренд — GYS (GYSMI). С чем это связано? Почему французские инверторные сварочные аппараты не пользуются популярность?

Все дело в стереотипах. 10-15 лет назад, когда на наш рынок стали завозить первые французские аппараты, многие сварщики были разочарованы. Они покупали оборудование, которое просто не было приспособлено для работы с нашим напряжением в электросети. В Европе напряжение стабильное, и там нередко можно получить все 220 Вольт из розетки. У нас же ситуация куда печальнее. Заявленные 220 Вольт на деле всегда ниже, да и само напряжение часто нестабильное, постоянно проседает.

Не удивительно, что французские аппараты не смогли нормально функционировать в таких условиях. Тогда многие мастера подумали, что все инверторы из Франции — это некачественные бракованные аппараты. Эта мысль передавалась от мастера к мастеру, и так возникло большое заблуждение. В результате, с прилавков пропали все французские аппараты.

Но спустя время появился бренд, который снова попытался покорить российский рынок. Речь идет о GYS (GYSMI). Аппараты этого бренда были адаптированы под наши реалии, и смогли нормально работать при нестабильном напряжении.

Читайте также: Инвертор сварочный Gysmi 161 за 200$

Сейчас французские аппараты мало чем отличаются от своих европейских конкурентов. Они так же бывают бытовыми, профессиональными и полупрофессиональными. Они так же предназначены для выполнения как ММА, так и TIG, MIG/MAG сварки. У них так же есть набор дополнительных функций, упрощающих сварку.

Тем не менее,  многие мастера старой закалки привыкли думать, что есть инвертор французский, значит он просто не будет работать. Но это далеко не так. Современные аппараты от того же бренда GYS стоят дешевле немецких, при этом отлично собраны и без проблем справляются даже со сложными работами.

Стоит ли покупать?

Мы считаем, что стоит. И на то есть сразу несколько причин. Первая причина — цена. Конечно, французские аппараты дороже китайских или российских, но они дешевле, чем оборудование других европейских брендов. Французское производство обходится дешевле, а стандарты качества те же по всему Евросоюзу. В конечном итоге вы получаете качественно собранный надежный сварочный инвертор, который при этом приемлемо стоит.

Также французские сварочные инверторы могут похвастаться своими разработками. В аппаратах GYS есть встроенные функции, которых нет у других производителей. Например, функция «LIFT ARC». С ее помощью можно поджигать дугу, просто прикоснувшись к металлу концом электрода. Похожие функции есть у других брендов, но они работают стабильно только в очень дорогих моделях. Здесь эта функция реализована даже в аппаратах для бытового применения.

Также по нашему опыту можем сказать, что французские аппараты удобны и практичны в применении. Управление интуитивно понятное, с настройками справится даже мастер, который всю жизнь варил одним лишь трансформатором. Это надежные и производительные инверторы, которые понравятся как новичку, так и профессионалу.

Особенности

Однако, нельзя ни отметить, что многие профессиональные модели французских аппаратов все еще чувствительны к напряжению. Производителям удалось исправить эту проблему не на 100%, поэтому учитывайте эту особенность при работе с профессиональным французским оборудованием. Если вы не можете обеспечить стабильное напряжение, то лучше запитайте аппарат от сварочного генератора, работающего на топливе. Тогда работа пройдет быстро и просто.

В остальном же, французские инверторы — это отличный выбор для тех, кому нужно качество за меньшие деньги. Ни один китайский аппарат не сравнится с французским. Ни по качеству сборки, ни по качеству сварных соединений. Единственный конкурент — это немецкий инвертор. Но ведь он и стоит в разы дороже, чем французский. Словом, выбирать вам.

Мы бы купили аппарат от GYS и получали удовольствие от сварки. Особенно, если вы варите на даче или в гараже. Вы не сможете из-за недостатка опыта понять, какой аппарат выполняет швы лучше: немецкий или французский. В таком случае просто нет смысла переплачивать.

Вместо заключения

Французский инвертор — это такой же аппарат, как немецкий, китайский или отечественный. Прошли те времена, когда аппараты французского производства не были адаптированы под наше нестабильное напряжение. К сожалению, сейчас в продаже представлен только один бренд — GYS (GYSMI). Но ассортимент большой, разброс по ценам тоже, так что вы сможете подобрать аппарат под свои задачи и бюджет.

Аппараты GYS смогли завоевать уважение среди новичков и профессионалов. Качество сборки на высоте, швы формируются легко и быстро. При этом стоимость французских аппаратов традиционно ниже тех же немецких, но качество не уступает. Мы считаем, что это очень выгодная покупка. А что вы думаете по этому поводу? Делитесь своим мнением в комментариях. Желаем удачи в работе!

[Всего голосов: 0    Средний: 0/5]

svarkaed.ru

модели аппаратов 160p (165), e200 pfc

Новые технологии значительно изменили процесс создания сварочных швов. Современные аппараты без потери функционала стали меньше по размерам и проще в работе, чем их аналоги, выпускаемые несколько десятилетий назад. Одним из таких компактных и эффективных устройств является сварочный инвертор gysmi 165. Данный аппарат имеет достаточно скромные размеры, как у коробки для обуви.

Масса устройства также невысока – 4,1 кг, а с всевозможными комплектующими доходит до 7,8 кг. Благодаря этом этот инвертор удобно перемещать по мастерской и брать с собой.

Технические характеристики инверторов Gysmi

Особенность работы инвертора в том, что он преобразует переменный ток в постоянный, который и выполняется сварочный шов. Это выполняется достаточно простой схемой, без использования трансформатора. За счет этого как размеры, так и вес устройства небольшие. Сварка постоянным током осуществляется неплавящимся электродом.

Для управления инвертора имеется цифровой дисплей, на котором отображаются все важные характеристики процесса сварки. Аппарат имеет микроконтроллер, который обеспечивает оптимальное выполнение процесса.

Инвертор сварочный gysmi позволяет сваривать как чернометаллические сплавы, так и ряд цветных. Толщина образующегося сварочного шва может достигать 1 см. В целом характеристики аппарата дают возможность использовать его как в слесарных и автомобильных мастерских, где ценится скорость и точность сварочных работ, так и при сооружении сложных сварных конструкций, когда сварочный шов требуется выполнить на высоте или в других сложных условиях.

Еще одним важным достоинством этого инвертора является то, что он рассчитан на работу от бытовой электросети, напряжение в которой находится на уровне 230±15% В. Достаточно, чтобы розетка имела заземление.

По своей мощности в 4-4,5 кВт аппарат находится на одном уровне с двумя электрическими чайниками. Благодаря столь невысокому электропотреблению, сварочный инвертор gysmi e200 pfc может работать от генератора с мощностью 6 кВт в полевых условиях.

Такие генераторы используют в качестве топлива бензин или дизель.

Особенность работы сварочного аппарата:

  • Для защиты инвертора предусмотрен автоматический предохранитель, срабатывающий при силе тока 16 А. От перепадов напряжения имеется вариатор, который гасит колебания в пределах 15%.
  • Температура контролируется воздушной системой охлаждения с вентилятором. Инвертор может быть использован при температуре воздуха -5 – +40 o.
  • Данный аппарат обеспечивает сварочный ток от 10 до 160 А. При этом традиционная кнопка включения отсутствует, её функции выполняет потенциометр, который регулирует силу тока
  • Мощность инвертора хорошо показывает допустимая продолжительность включения. Его можно использовать для работы с током 160 А в течение двух минут, а 130 А –трех.

Инвертор аппарат сварочный gysmi 160p имеет функции, которые свойственны всем сварочным аппаратам современной конструкции.

Этими функциям являются:

  • HOT-START – упрощение поджига благодаря высокому импульсу тока;
  • ARC-FORCE – стабилизация горения дуги, что улучшает процесс сварки и упрощает резку с помощью электродов;
  • ANTI-STICKING – защита электрода от приваривания во время зажигания дуги.

В комплект входит сварочный инвертор gys gysmi с одним сетевым и двумя сварочными кабелями. Вместе с документацией комплект упаковывается в пластиковый кейс, который имеет наплечный ремень для удобства транспортировки.

steelguide.ru

Ремонт сварочного инвертора GYSMI 145 – Статьи о ремонте

Замена диода STTh3003CG


Ремонт силовых модулей в этих аппаратах требует особого подхода. Это связано с “высокотехнологичной” конструкцией блока SMI.
Высокие технологии наряду с удобствами для пользователей доставляют массу проблем тем кто связан с ремонтом такой техники.

Вряд ли производитель прислушается к этому мнению и уж упрощать конструкцию точно не станет. Ну, что ж, оставим эмоции и озадачимся инверторами, схемами, ремонтами.

Интересует нас GYSMI 145, один из достойных представителей в славной семье сварочных инверторных аппаратов.



Жалоба на сей технологичный аппарат была предельно проста “включается но не варит“.
Сразу прозваниваем выходные разъемы – возможны три варианта:

1. Звонится как диод – все нормально.
2.

Короткое замыкание – пробит один из диодов выходного моста
3. Обрыв – отгорела или обломилась одна или несколько стоек силового модуля.

В этом аппарате случился второй вариант, нужно разбирать инвертор и добираться до диодов.

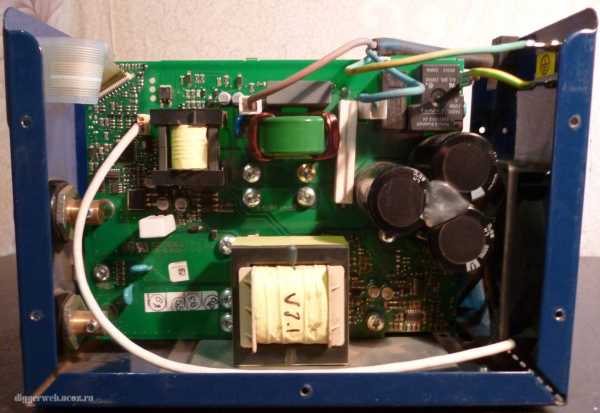

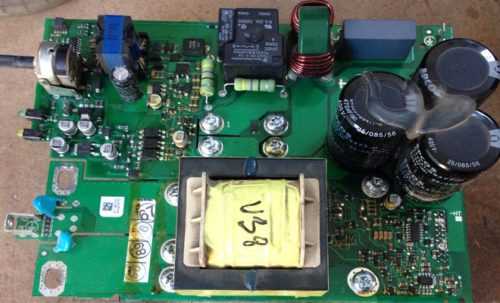

Нас интересует тыл этого сварочника, точнее радиатор с платой SMI которая 20-и контактным разъемом впаяна в основную плату.



Чтобы добраться до диодов на этом модуле нужно АККУРАТНО отпаять силовой блок, а после ремонта так же АККУРАТНО впаять в плату, ни в коем случае никаких проводов или дополнительных разъемов, только пайка.

На форумах о ремонте сварочных инверторов GYSMI можно найти много способов деликатно выпаять этот разъем. Как вариант, можно использовать специальную насадку для 100 ватного паяльника.



Все просто, хотя есть маленькое НО. Устройство изготовлено не из обычного стоватного паяльника… здесь об этом подробнее: Светящийся паяльник.

Применим вышеописанный гаджет к силовому блоку GYSMI 145 и распаиваем конструкцию.



Доступ к диодам мы получили, но сложности на этом не закончились.

Во первых – нужно найти пробитый диод, а для этого нужно отпаять все аноды.
Во вторых – когда найдем пробитый диод его надо отпаять.
В   третих  – впаять новый диод.

Как видим постоянно требуется пайка, но массивный радиатор этого блока не даст прогреть детали до температуры плавления припоя. Необходимо радиатор подогреть, а для этого можно использовать ещё одно спецустройство.



Подробнее о нем здесь: Жарим FUBAG – гриль для инверторов.

Перегревать модуль не желательно, могут произойти необратимые изменения, что не входит в наши планы.



После подогрева модуля отпаиваем аноды используя 100 ватный паяльник, находим пробитый диод и тем же паяльником выпаиваем его целиком. Припой должен плавиться именно от паяльника, а не от прогрева на “гриле”.

Небольшое отступление именно про перегрев.

EVD
Подарок от GUS 161
Сломался GUS 161. Причина из ряда стандартных. Отпала и отгорела стойка на силовом диодном мосту. Прогрел весь модуль на газовой плитке. Восстановил.
Расколол боль менее аккуратно. Три дорожки восстановил проводниками.
Собрал. Включил. ВЫСТРЕЛ!
Драйвер разнесло. Куча СМД туда же…
Начал разбираться. До разборки управление работало. Все диаграммы в норме.
Расколол. Один силовой транзистор убит, токовые резисторы 3шт. по 0.1 Ом тоже.
Напомню, что силовой модуль залит чудным герметиком. Проверяю остальные транзисторы… Вроде целые??? КАК так может быть? Начинаю отдирать герметик…
О Чудо! Элементы снимаются вместе с герметиком!
На фото виден “снятый” резистор 15 Ом с цепи затвора. Сам затвор приподнят над платой на сотку. На остальных компонентах так же.
ВЫВОД
При нагреве модуля до температуры плавления припоя, герметик, при последующем остывании, приподымает компоненты расположенные под ним!
Прежде чем браться за ремонт подобных устройств, подумайте о потраченном времени, нервах и средствах.
Источник

Пара комментариев по поводу.

Первое: скорее всего детали отрываются не при остывании герметика, а именно при нагреве, как только температура достигает точки плавления припоя герметик отрывает детали от платы. Он же резиновый, а при нагревании стремится вспучится вверх, вот и отрывает детали, а при остывании он их уже ни как не припаяет. Но ситуации это не меняет, прогревать нужно аккуратно, не перестарайтесь.

Второе: прогрев на газовой плитке чреват, поскольку сложно следить за температурой нагрева. В этом случае лучше взять обычную электроплитку и включить ее через ЛАТР, если таковой имеется в вашем распоряжении.

Это небольшое отступление, а теперь вернемся к нашему аппарату. Берем новый диод и используя тот же 100 ватный паяльник впаиваем его в плату. Главное чтобы диод лег ровно без перекосов и как можно плотнее.



Промываем, все еще раз проверяем и прозваниваем, хуже от этого не будет.

И впаиваем силовой блок в основную плату.

Прикручиваем все как положено, устанавливаем в корпус и пробуем включать.

Если все сделано правильно и аккуратно аппарат будет работать. Стоит только сказать, что инвертор предназначен для работы на токах 70-90 ампер, это электрод 2-2,5 мм. большего диаметра использовать небезопасно и диоды STTh3003CG следует ставить из одной серии или подбирать их по параметрам. Если одинаковых нет лучше поменять все.

Даташит на диоды STTh3003CG.

Скачать схему сварочного инвертора GYSMI 145 pcb 64188.

Внимание!
Ремонтируя сварочные инверторы своими руками будьте аккуратны чтобы действительно не пожалеть “о потраченном времени, нервах и средствах”.

Ремонт сварочных инверторов GYSMI и других производителей.




Ваше мнение об этом сварочном инверторе и отзывы оставленные вами помогут другим сделать выбор.

invertor48.ru

GYS Gysmi E160 цена, характеристики, видео обзор, отзывы

* Точные характеристики уточняйте у продавца.

* Точные характеристики уточняйте у продавца.

Тип выходного токапостоянный
Тип устройствасварочный инвертор
Напряжение на входе187-253 В
Напряжение холостого хода72 В
Продолжительность включения при максимальном токе19 %
Диаметр электрода1.60-4 мм
Количество фаз питания
Макс. сварочный ток при непрерывной работе75 А
Сварочный ток (TIG)10-160 А
Типы сваркиручная дуговая сварка (MMA), аргонодуговая сварка (TIG)
Сварочный ток (MMA)10-160 А
Комплектациякабель массы; держатель электрода; кейс
Горячий стартесть
Габариты, ДхШхВ270х120х210 мм
Рекомендуемая мощность генератора6 кВт / 7.50 кВ·А
Форсаж дугиесть
Тип поджига дугиприкосновение
Масса4.6 кг
Антиприлипаниеесть

naobzorah.ru

GYS Inverter 5000 цена, характеристики, видео обзор, отзывы

* Точные характеристики уточняйте у продавца.

* Точные характеристики уточняйте у продавца.

Тип устройствасварочный инвертор
Типы сваркиручная дуговая сварка (MMA), аргонодуговая сварка (TIG)
Тип выходного токапостоянный
Напряжение на входе196-265 В
Сварочный ток (MMA)10-160 А
Напряжение холостого хода72 В
Диаметр электрода1.60-4 мм
Количество фаз питания1
Сварочный ток (TIG)10-160 А
Продолжительность включения при максимальном токе19 %
Макс. сварочный ток при непрерывной работе75 А
Горячий стартесть
Степень защитыIP21
Дополнительная информациярегулировка горячего старта; регулировка форсажа дуги
Антиприлипаниеесть
Масса4.6 кг
Тип поджига дугиприкосновение
Комплектациякабель с держателем электродов; кабель с зажимом массы; кейс
Форсаж дугиесть
Габариты, ДхШхВ270х120х210 мм
Рекомендуемая мощность генератора6 кВт

naobzorah.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
