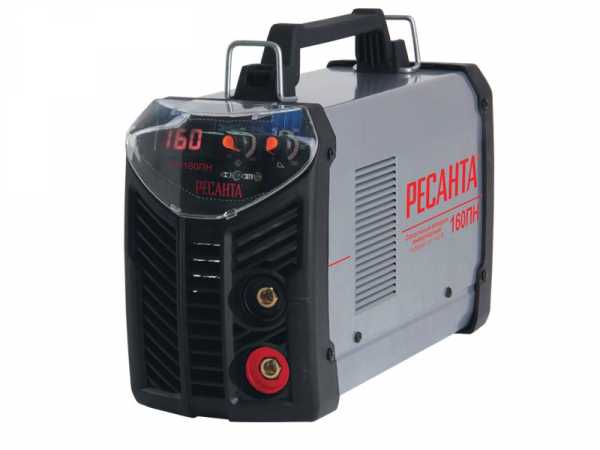

Ресанта САИ-160ПН, сварочный аппарат 8 080 руб.

Сварочный аппарат Ресанта САИ-160ПН предназначен для ручной электродуговой сварки постоянным током покрытым электродом. Данный аппарат может использоваться как в бытовом так и в промышленном сегменте.

Технические характеристики

Диапазон регулирования сварочного тока: 10…160 А
Максимальная потребляемая мощность: 4,8 кВт
Максимальный потребляемый ток: 22 А
Диапазон входных напряжений: 140…240 В
Максимальный диаметр электрода: 4 мм
Длинна кабеля с электрододержателем: 3 м
Длинна кабеля массы: 1,5 м
Продолжительность нагружения: 70% при сварочном токе 160 А
Напряжение холостого хода: 80 В
Напряжение дуги: 26,4 В
Защита от залипания:
функция "ANTI STICK"
Защита от перегрева: автоматическая
Функция горячий старт: есть
Охлаждение: принудительное
Класс защиты: IP21
Температура окружающей среды: -10…+40 °С
Габаритные размеры, Д×Ш×В: 300х170х300 мм
Масса, не более: 6,9 кг
Гарантийный срок эксплуатации: 24 месяца



Принцип работы

Заключается в преобразовании переменного напряжения сети частотой 50 Гц в постоянное напряжение величиной в 400 В, которое преобразуется в высокочастотное модулированное напряжение и выпрямляется. Для регулирования сварочного тока используется широтно-импульсная модуляция.

Устройство САИ-160ПН

Изделие выполнено в металлическом корпусе, на пластиковой передней панели которого расположено:

  • Регулятор величины сварочного тока. С помощью регулятора сварочного тока можно выставить нужный ток в зависимости от толщины сварного электрода.
  • Регулятор форсажа дуги (ARC FORCE).
  • Силовые разъемы для подключения сварочных кабелей.
  • Цифровой дисплей, отображает выставленный сварочный ток.
  • Индикатор «сеть» загорается при включении прибора.
  • Индикатор «перегрев» загорается на несколько секунд при включении и при перегреве прибора и выключается после его охлаждения до рабочей температуры.
  • Автоматический выключатель, сварочный аппарат Ресанта оснащен автоматом вместо обычного выключателя. Он позволяет работать в сетях со слабой проводкой и сетях, не оснащенных защитой (установлен на задней панели).



Регулятор форсажа дуги (ARC FORCE)

Регулируемый форсаж дуги предназначен для повышения устойчивости сварочной дуги и лучшей текучести металла. Осуществляется повышением сварочного тока при уменьшении длины дуги.

Горячий старт (HOT START)

Для обеспечения лучшего поджига дуги в начале сварки, инвертор производит автоматическое повышение сварочного тока. Это позволит значительно облегчить начало сварочного процесса. Благодаря этой функции аппаратом могут работать не только опытные сварщики, но и новички. Эта функция установлена на всех сварочных аппаратах Ресанта.

Антизалипание (ANTI STICK)

При начале сварки требуется произвести поджиг дуги. Нередко это приводит к залипанию электрода на изделии. В этом случае инвертор сам производит автоматическое снижение сварочного тока, и электрод легко отрывается. В дальнейшем, после отрыва залипшего электрода, инвертор возобновляет установленные параметры сварки. Все сварочные аппараты серии САИ оснащены данной функцией.

IGBT

Все без исключения инверторы Ресанта изготовлены на IGBT-транзисторах. Эффект в том, что за счёт них срок использования аппарата увеличивается в 7 раз. Помимо этого уменьшается вес и габариты. У IGBT плата расположена вертикально, пыль на ней не оседает.

Диаметр электродов (мм)

Ток (А)

1,6

25-50

2

50-70

2,5

60-90

3,2

90-140

4

130-190

5

160-220

6

200-315


ПВ (продолжительность включения)

Смысл параметра «ПВ» таков: это время в течение 10-минутного интервала, которое аппарат способен проработать на указанном токе. Это означает, что 70% от 10-минутного интервала (то есть 7 минут) аппарат может непрерывно варить, не отрывая дуги на указанном токе, а остальные 3 минуты он должен «отдыхать» на холостом ходу, при этом нельзя выключать аппарат из сети, что бы работало принудительное охлаждение (вентилятор).

Напряжение холостого хода

Чем выше напряжение холостого хода, тем легче зажечь дугу. У данного инвертора оно равно 80 В, дуга зажигается легко, есть возможность варить цветные металлы.

Характеристики сварного шва

Кабель держателя и массы длинной 4,5 метра, длина сетевого шнура 1,7 м, длина сварочного аппарата 30 см. Итого 6,5 метров рабочего пространства. При необходимости увеличить удаленность от розетки используйте удлинитель нужного сечения.

Комплектация

Сварочный аппарат: 1 шт
Кабель с электрододержателем: 1 шт
Кабель с клеммой заземления: 1 шт
Ремень для переноски: 1 шт
Руководство по эксплуатации: 1 шт
Упаковка: 1 шт



Инструкция по эксплуатации

Скачать Паспорт на сварочный аппарат Ресанта САИ-160ПН

Скачать Сертификат соответствия на сварочные аппараты Ресанта

Дорогой покупатель!

Производитель устанавливает официальный срок службы на сварочные аппараты инверторные 5 лет, при условии соблюдения правил эксплуатации.
Торговый дом Ресанта выражает Вам огромную признательность за Ваш выбор. Наша компания сделала все возможное, чтобы данное изделие удовлетворяло Вашим запросам, а качество соответствовало лучшим мировым образцам.

tdresanta.ru

Сварочный аппарат инверторный САИ-160ПН Ресанта пониженного напряжения



Описание товара



В основу конструкции изделия Ресанта САИ-160 ПН положены передовые инверторные технологии, базирующиеся на выпрямителе с импульсно-модульной регулировкой и стабилизатором тока. Питается устройство от обычной однофазной электросети на 220 В. Данный сварочный инверторный аппарат стал довольно распространенным инструментом для создания максимально прочного соединения металлических деталей в условиях частных домовладений, мастерских и других профессиональных или бытовых случаях.

С помощью этого довольно компактного аппарата можно обеспечить высокое качество и точность сварного шва, формируемого электродом при помощи постоянного тока. В комплект поставки входит кабель со специальным удобным электрододержателем, а так же кабель с крепежным приспособлением, обеспечивающий замкнутость контура. Длина каждого кабеля – 2 метра.

Инверторный принцип работы сварочного аппарата, совокупно с использованием IGBT транзисторов, позволили сделать устройство легким (около 6,9 кг) и уместить его в небольшие габариты. Это ощутимо повысило удобство и универсальность аппарата.

Оператор может легко переносить его вручную или при помощи наплечного ремня, а так же размещаться для работы в неудобных и труднодоступных местах. Это качество обязательно будет оценено сварщиками со стажем, которым приходилось работать тяжелыми и громоздкими сварочными аппаратами на основе обычного трансформатора.



Основные преимущества

  • Сварочный аппарат пониженного напряжения Ресанта САИ-160 ПН наделен всеми возможностями, позволяющими качественно ровно и точно производить сварочные работы практически любой сложности.
  • Сваривающий ток, вырабатываемый изделием, не изменяет качественный состав металла в    соединяемых элементах.
  • Панель управления агрегата защищена прозрачной крышкой и содержит световые индикаторы и цифровой дисплей, а рукоятки позволяют легко и плавно настраивать параметры для работы.
  • Устройство надежно защищено от перегрева и способно сглаживать существенные перепады питающего напряжения.
  • Аппарат наделен полезными функциями «антизалипание» (Anti Stick), «горячий старт» (Hot Start) и «форсаж дуги» (Arc force), облегчающие работу сварщика и обеспечивающие бесперебойность дуги.
  • В систему внедрены IGBT технологии, что позволило сократить её внешние размеры,  вес и свободно эксплуатировать даже в сравнительно неудобных местах.
  • Агрегат легко настраивается, не требует специальных профессиональных навыков, легко переносится вручную или при помощи удобного наплечного ремня.



С применением современных технологий при производстве аппарата  Ресанта САИ-160 ПН удалось добиться того, что это небольшое и легкое изделие сосредоточило в себе серьезные практические качества. Сварочный ток имеет довольно существенное значение (10-160 А), а напряжение сварного тока в 80 В позволяет легко поддерживать дугу и использовать электроды до 4-х мм в диаметре.

Продолжительность нагрузки (ПН) системы доходит до 70 %. То есть из временного отрезка в 10 минут аппарат может непрерывно варить целых 7 минут, и только 3 минуты требуется на отдых.

Жизнеспособность работающего аппарата поддерживается за счет эффективной системы принудительного отвода выделяемого тепла, не позволяющей устройству перегреваться. Кроме этого, датчики контроля над температурой устройства вовремя, через световой индикатор, оповестят о необходимости сделать перерыв и дать аппарату дополнительный отдых для восстановления.

Конструкция сварочного агрегата  Ресанта САИ-160 ПН такова, что выполнять качественную сварку теперь по плечу даже новичку в этом деле, поскольку агрегат стал носителем ряда полезных функций:

- «антизалипание» (Anti Stick) – автоматическое понижение рабочего тока, способствующее легкому отрыву электрода в случае его залипания на свариваемой поверхности. После отрыва электрода, рабочие параметры системы тут же восстанавливаются.

-«горячий старт» (Hot Start) – импульсное кратковременное повышение рабочего тока в момент соприкосновения электрода со свариваемыми поверхностями, легко зажигающее электрическую дугу и облегчающее начало процесса сварки.

-«форсаж дуги» (Arc force) – позволяет регулировать глубину провара (жесткость дуги) и контролировать параметры метала в точке сварки. Эта функция управляется вручную.

Кроме этого, оснащение агрегата позволяет сглаживать нестабильное питающее напряжение в довольно существенных границах (от -30 % до +10 %). Таким образом, устройство обеспечивает стабильную работу и равномерность провара в диапазоне колебания питающего напряжения от 140 до 240 В.



Устройство и функциональность



Сварочный инверторный аппарат Ресанта САИ-160 ПН представляет собой прямоугольный корпус (300х170х300 мм), собранный из стального листа, покрытого диэлектрическим составом, защищающим его и от воздействия коррозии. В корпусе сделаны специальные щели, предназначенные для свободного доступа охлаждающего воздуха.

Сверху приделана прочная рукоятка для ручной транспортировки, а так же имеется наплечный ремень, освобождающий руки оператора. Днище корпуса плоское и поэтому устойчиво держит аппарат на поверхности. Электробезопасность корпуса имеет класс IP21. Это означает, что аппарат не рекомендуется использовать при повышенной влажности (более 90 %) или во время дождя.

На задней панели корпуса установлен тумблер сети и крепится питающий шнур с вилкой для обычной розетки.

Передняя панель стала местом размещения панели управления агрегата. Здесь, под откидным прозрачным колпаком из прочного полимера, расположились рукоятка плавной регулировки силы сварочного тока (10-160 А), рукоятка настройки дуги (0-100 %), световые индикаторы сети и аварийного перегрева, а так же цифровой дисплей, отображающий текущую настройку. Ниже панели управления находятся приемные порты для крепления рабочих кабелей (кабель массы и кабель с держателем электрода).

Основной рабочий элемент прибора расположен внутри корпуса и находится под его защитой. Это специальный трансформатор с системой инверторного преобразования на основе частотно-импульсного модулирования. Цель этого компонента – создание сварочного тока оптимальных рабочих параметров. Сначала ток сети с частотой 50 Гц и напряжением 220 В выпрямляется до постоянного, но с повышенным напряжением (400 В). Затем этот ток превращается в переменный повышенной частоты и опять выпрямляется, имея на выходе напряжение 80 В. Такое напряжение упрощает начало сварочного процесса.

Рабочая нагрузка на сварочный аппарат приводит к повышенному теплообразованию в его основных рабочих компонентах. Отвод излишнего тепла и недопущение повышения температуры до аварийного уровня – первостепенная задача для таких систем. В данном случае, для повышения эффективности охлаждения, нагревающиеся поверхности компонентов снабжены оребренными алюминиевыми пластинами, а принудительный их продув воздухом обеспечивается встроенным электрическим вентилятором.

Процесс сварки происходит за счет того, что при помощи рабочих кабелей создается замкнутый контур рабочего тока. В том месте контура, где электрод касается свариваемых поверхностей, возникает электрическая дуга, расплавляющая электрод и свариваемые кромки. Флюс, которым покрыт электрод, при горении создает защитную газовую среду, предотвращающую ускоренное окисление и образование шлака в расплаве.



Подготовка к работе



Сварочный инвертор Ресанта САИ-160 ПН прост по конструкции и готов к работе практически всегда. Необходимо только подключить рабочие кабели, произвести соответствующие настройки, включить питание и аппарат готов к выполнению сварочных работ. К необходимым подготовительным операциям следует отнести подробное изучение технической инструкции по технике безопасности, наладке и приемам работы со сварочным аппаратом. Такая инструкция, как правило, является неотъемлемой частью комплекта поставки.

Работающий сварочный аппарат создает условия, при которых от локальной точки повышенного нагрева могут разлетаться в разные стороны искры, а иногда и капли расплавленного метала. Таким образом, устройство может быть источником повышенной пожарной опасности. Это следует учитывать, оценивая место предстоящей работы.

Кроме этого, выделяемые в процессе сварки газы вредны для организма оператора, поэтому место работ должно хорошо проветриваться. Сам же сварщик обязательно должен применять собственные средства защиты (особая одежда, специальный сварочный щиток для глаз и лица, перчатки-краги, головной убор и плотная кожаная обувь).

Изготовитель сварочного инверторного аппарата Ресанта САИ-160 ПН установил для своего изделия гарантийный срок в 12 месяцев. Однако, соблюдая элементарные нормы целевой эксплуатации такого агрегата, можно сделать его эксплуатацию практически бессрочной.



Скачать руководство по эксплуатации изделия

Скачать сертификат соответствия 1

Скачать сертификат соответствия 2

Скачать сертификат соответствия 3





* Производитель оставляет за собой право вносить изменения в конструкцию, комплектацию и внешний вид изделия, не ухудшающие его технические свойства.


invertory.ru

Сварочный аппарат инверторный Ресанта САИ-160ПН

Описание

Сварочный аппарат пониженного напряжения РЕСАНТА САИ-160ПН - передвижная электростанция, вырабатывающая электрический ток для электродуговой сварки или резки металла. Сварочники серии "ПН" отличаются наличием информационного дисплея, эргономичным дизайном, обеспечивающим лучшее охлаждение системы. В САИ ПН добавилась регулируемая функция форсажа дуги «ARCFORCE», которая предназначена для повышения устойчивости сварочной дуги и лучшей текучести металла.

Функции и принцип работы
Принцип работы инвертора аппарата заключается в преобразовании переменного напряжения сети частотой 50Гц в постоянное напряжение величиной в 400В, которое преобразуется в высокочастотное модулированное напряжение и выпрямляется. «Ресанта» выпускает только инверторные сварочные аппараты, которые оснащены полезными функциями:
- «Горячий старт» (HOT START) - это дополнительный наброс сварочного тока в момент касания заготовки электродами
- «Антизалипание» (ANTI STICK) – это снижение сварочного тока и напряжения для возможностилёгкого отрыва электрода от заготовки и с комфортного продолжения сварочных работ, используя этот же электрод.
- «Форсаж дуги» (ARC FORCE) - регулируемая функция, обеспечивающая равномерное горение дуги путём кратковременного увеличения силы сварочного тока в тот момент, когда по каким-либо причинам дуга начинает ”гаснуть”.

Процесс сварки заключается в следующем: в зону сварки подаётся электрод, между электродом и металлом образуется электрический разряд - «дуга», расплавляется основной металл и электрод (все сварочные аппараты серии САИ работают с электродами с твёрдым покрытием). Для образования электрического разряда и нужен сварочный аппарат. Расплавленный металл сварочной зоны при остывании образует шов. Зона сварки должна быть защищена от неблагоприятных воздействий со стороны воздуха (чтобы металл не «горел»).

Преимущества
- Удлиненный кабель с электрододержателем. Аппараты Ресанта серии ПН комплектуются 3-метровым кабелем с электрододержателем, что позволяет выполнять больший объем работ без перемещения аппарата.
- Цифровой дисплей. Аппараты серии ПН выводят установленное значение сварочного тока на цифровой дисплей, что позволяет более точно устанавливать требуемый сварочный ток.
- Металлический корпус. Обеспечивает надёжную защиту от воздействия внешних факторов.
- Специальная рукоятка для транспортировки, которая позволяет с лёгкостью перемещать сварочный аппарат.
- Петли позволяют крепить ремень, чтобы переносить аппарат на плече.
- Прочное прозрачное стекло защищает цифровой дисплей и регуляторы от случайных механических повреждений.
- Вентиляционная решётка обеспечивает дополнительную вентиляцию.
- Задняя панель с отверстиями для обеспечения отвода воздуха системы принудительной вентиляции.
- Регулятор величины сварочного тока. С помощью регулятора сварочного тока можно выставить нужный ток в зависимости от толщины свариваемой заготовки и диаметра электрода.
- Регулятор форсажа дуги. Для повышения стабильности сварочной дуги и лучшей текучести металла при сварке используется регулировка функции форсажа дуги.
- Индикатор «Перегрев». Индикатор загорается на несколько секунд при включении САИ и при перегревании прибора (в это время аппаратом не получится варить, т.к. плата должна охладиться до нужной температуры)и выключается после его остывания до рабочей температуры.
- Силовые разъёмы для подключения сварочных кабелей дают возможность быстро подключить сварочные кабели и приступить к работе. Надёжное соединение исключает потери тока и нагрев в местах контакта.
- Вместо обычного рокерного выключателя "Сеть" стоит автомат. Он позволяет работать в сетях со слабой проводкой и сетях, не оснащённых защитой.

resanta-rus.ru

Сварочный аппарат Ресанта САИ 160ПН в Красноярске

Описание Сварочный аппарат Ресанта САИ 160ПН

В основу конструкции изделия Ресанта САИ-160 ПН положены передовые инверторные технологии, базирующиеся на выпрямителе с импульсно-модульной регулировкой и стабилизатором тока. Питается устройство от обычной однофазной электросети на 220 В. Данный сварочный инверторный аппарат стал довольно распространенным инструментом для создания максимально прочного соединения металлических деталей в условиях частных домовладений, мастерских и других профессиональных или бытовых случаях. С помощью этого довольно компактного аппарата можно обеспечить высокое качество и точность сварного шва, формируемого электродом при помощи постоянного тока. В комплект поставки входит кабель со специальным удобным электрододержателем, а так же кабель с крепежным приспособлением, обеспечивающий замкнутость контура. Длина каждого кабеля – 2 метра.

Инверторный принцип работы сварочного аппарата, совокупно с использованием IGBT транзисторов, позволили сделать устройство легким (около 6,9 кг) и уместить его в небольшие габариты. Это ощутимо повысило удобство и универсальность аппарата. Оператор может легко переносить его вручную или при помощи наплечного ремня, а так же размещаться для работы в неудобных и труднодоступных местах. Это качество обязательно будет оценено сварщиками со стажем, которым приходилось работать тяжелыми и громоздкими сварочными аппаратами на основе обычного трансформатора.

С применением современных технологий при производстве аппарата Ресанта САИ-160 ПН удалось добиться того, что это небольшое и легкое изделие сосредоточило в себе серьезные практические качества. Сварочный ток имеет довольно существенное значение (10-160 А), а напряжение сварного тока в 80 В позволяет легко поддерживать дугу и использовать электроды до 4-х мм в диаметре. Продолжительность нагрузки (ПН) системы доходит до 70 %. То есть из временного отрезка в 10 минут аппарат может непрерывно варить целых 7 минут, и только 3 минуты требуется на отдых.

Жизнеспособность работающего аппарата поддерживается за счет эффективной системы принудительного отвода выделяемого тепла, не позволяющей устройству перегреваться. Кроме этого, датчики контроля над температурой устройства вовремя, через световой индикатор, оповестят о необходимости сделать перерыв и дать аппарату дополнительный отдых для восстановления.

Конструкция сварочного агрегата Ресанта САИ-160 ПН такова, что выполнять качественную сварку теперь по плечу даже новичку в этом деле, поскольку агрегат стал носителем ряда полезных Функций:

- «антизалипание» (Anti Stick) – автоматическое понижение рабочего тока, способствующее легкому отрыву электрода в случае его залипания на свариваемой поверхности. После отрыва электрода, рабочие параметры системы тут же восстанавливаютс

-«горячий старт» (Hot Start) – импульсное кратковременное повышение рабочего тока в момент соприкосновения электрода со свариваемыми поверхностями, легко зажигающее электрическую дугу и облегчающее начало процесса сварки.

-«форсаж дуги» (Arc force) – позволяет регулировать глубину провара (жесткость дуги) и контролировать параметры метала в точке сварки. Эта Функция управляется вручную.

Кроме этого, оснащение агрегата позволяет сглаживать нестабильное питающее напряжение в довольно существенных границах (от -30 % до +10 %). Таким образом, устройство обеспечивает стабильную работу и равномерность провара в диапазоне колебания питающего напряжения от 140 до 240 В.

Устройство и функциональность

Сварочный инверторный аппарат Ресанта САИ-160 ПН представляет собой прямоугольный корпус (300х170х300 мм), собранный из стального листа, покрытого диэлектрическим составом, защищающим его и от воздействия коррозии. В корпусе сделаны специальные щели, предназначенные для свободного доступа охлаждающего воздуха. Сверху приделана прочная рукоятка для ручной транспортировки, а так же имеется наплечный ремень, освобождающий руки оператора. Днище корпуса плоское и поэтому устойчиво держит аппарат на поверхности. Электробезопасность корпуса имеет класс IP21. Это означает, что аппарат не рекомендуется использовать при повышенной влажности (более 90 %) или во время дождя.

На задней панели корпуса установлен тумблер сети и крепится питающий шнур с вилкой для обычной розетки.

Передняя панель стала местом размещения панели управления агрегата. Здесь, под откидным прозрачным колпаком из прочного полимера, расположились рукоятка плавной регулировки силы сварочного тока (10-160 А), рукоятка настройки дуги (0-100 %), световые индикаторы сети и аварийного перегрева, а так же цифровой дисплей, отображающий текущую настройку. Ниже панели управления находятся приемные порты для крепления рабочих кабелей (кабель массы и кабель с держателем электрода).

Основной рабочий элемент прибора расположен внутри корпуса и находится под его защитой. Это специальный трансформатор с системой инверторного преобразования на основе частотно-импульсного модулирования. Цель этого компонента – создание сварочного тока оптимальных рабочих параметров. Сначала ток сети с частотой 50 Гц и напряжением 220 В выпрямляется до постоянного, но с повышенным напряжением (400 В). Затем этот ток превращается в переменный повышенной частоты и опять выпрямляется, имея на выходе напряжение 80 В. Такое напряжение упрощает начало сварочного процесса.

Рабочая нагрузка на сварочный аппарат приводит к повышенному теплообразованию в его основных рабочих компонентах. Отвод излишнего тепла и недопущение повышения температуры до аварийного уровня – первостепенная задача для таких систем. В данном случае, для повышения эффективности охлаждения, нагревающиеся поверхности компонентов снабжены оребренными алюминиевыми пластинами, а принудительный их продув воздухом обеспечивается встроенным электрическим вентилятором.

Процесс сварки происходит за счет того, что при помощи рабочих кабелей создается замкнутый контур рабочего тока. В том месте контура, где электрод касается свариваемых поверхностей, возникает электрическая дуга, расплавляющая электрод и свариваемые кромки. Флюс, которым покрыт электрод, при горении создает защитную газовую среду, предотвращающую ускоренное окисление и образование шлака в расплаве.

Подготовка к работе

Сварочный инвертор Ресанта САИ-160 ПН прост по конструкции и готов к работе практически всегда. Необходимо только подключить рабочие кабели, произвести соответствующие настройки, включить питание и аппарат готов к выполнению сварочных работ. К необходимым подготовительным операциям следует отнести подробное изучение технической инструкции по технике безопасности, наладке и приемам работы со сварочным аппаратом. Такая инструкция, как правило, является неотъемлемой частью комплекта поставки.

Работающий сварочный аппарат создает условия, при которых от локальной точки повышенного нагрева могут разлетаться в разные стороны искры, а иногда и капли расплавленного метала. Таким образом, устройство может быть источником повышенной пожарной опасности. Это следует учитывать, оценивая место предстоящей работы. Кроме этого, выделяемые в процессе сварки газы вредны для организма оператора, поэтому место работ должно хорошо проветриваться. Сам же сварщик обязательно должен применять собственные средства защиты (особая одежда, специальный сварочный щиток для глаз и лица, перчатки-краги, головной убор и плотная кожаная обувь).

Изготовитель сварочного инверторного аппарата Ресанта САИ-160 ПН установил для своего изделия гарантийный срок в 12 месяцев. Однако, соблюдая элементарные нормы целевой эксплуатации такого агрегата, можно сделать его эксплуатацию практически бессрочной.

Альтернативные названия: Сварочный аппарат Ресанта САИ 160ПН купить в Красноярске, Ресанта САИ 160ПН, Ресанта САИ 160ПН купить, Ресанта САИ 160ПН Красноярск, Ресанта САИ 160ПН в кредит, Ресанта САИ 160ПН, РесантаСАИ160ПН, Ресанта САИ 160ПН фото, Ресанта САИ 160ПН купить Красноярск

Скачать инструкцию бесплатно к товару можно, кликнув по кнопке "Инструкция"

laukar.com

Сварочный аппарат Ресанта САИ 160ПН в Красноярске

Описание Сварочный аппарат Ресанта САИ 160ПН

В основу конструкции изделия Ресанта САИ-160 ПН положены передовые инверторные технологии, базирующиеся на выпрямителе с импульсно-модульной регулировкой и стабилизатором тока. Питается устройство от обычной однофазной электросети на 220 В. Данный сварочный инверторный аппарат стал довольно распространенным инструментом для создания максимально прочного соединения металлических деталей в условиях частных домовладений, мастерских и других профессиональных или бытовых случаях. С помощью этого довольно компактного аппарата можно обеспечить высокое качество и точность сварного шва, формируемого электродом при помощи постоянного тока. В комплект поставки входит кабель со специальным удобным электрододержателем, а так же кабель с крепежным приспособлением, обеспечивающий замкнутость контура. Длина каждого кабеля – 2 метра.

Инверторный принцип работы сварочного аппарата, совокупно с использованием IGBT транзисторов, позволили сделать устройство легким (около 6,9 кг) и уместить его в небольшие габариты. Это ощутимо повысило удобство и универсальность аппарата. Оператор может легко переносить его вручную или при помощи наплечного ремня, а так же размещаться для работы в неудобных и труднодоступных местах. Это качество обязательно будет оценено сварщиками со стажем, которым приходилось работать тяжелыми и громоздкими сварочными аппаратами на основе обычного трансформатора.

С применением современных технологий при производстве аппарата Ресанта САИ-160 ПН удалось добиться того, что это небольшое и легкое изделие сосредоточило в себе серьезные практические качества. Сварочный ток имеет довольно существенное значение (10-160 А), а напряжение сварного тока в 80 В позволяет легко поддерживать дугу и использовать электроды до 4-х мм в диаметре. Продолжительность нагрузки (ПН) системы доходит до 70 %. То есть из временного отрезка в 10 минут аппарат может непрерывно варить целых 7 минут, и только 3 минуты требуется на отдых.

Жизнеспособность работающего аппарата поддерживается за счет эффективной системы принудительного отвода выделяемого тепла, не позволяющей устройству перегреваться. Кроме этого, датчики контроля над температурой устройства вовремя, через световой индикатор, оповестят о необходимости сделать перерыв и дать аппарату дополнительный отдых для восстановления.

Конструкция сварочного агрегата Ресанта САИ-160 ПН такова, что выполнять качественную сварку теперь по плечу даже новичку в этом деле, поскольку агрегат стал носителем ряда полезных Функций:

- «антизалипание» (Anti Stick) – автоматическое понижение рабочего тока, способствующее легкому отрыву электрода в случае его залипания на свариваемой поверхности. После отрыва электрода, рабочие параметры системы тут же восстанавливаютс

-«горячий старт» (Hot Start) – импульсное кратковременное повышение рабочего тока в момент соприкосновения электрода со свариваемыми поверхностями, легко зажигающее электрическую дугу и облегчающее начало процесса сварки.

-«форсаж дуги» (Arc force) – позволяет регулировать глубину провара (жесткость дуги) и контролировать параметры метала в точке сварки. Эта Функция управляется вручную.

Кроме этого, оснащение агрегата позволяет сглаживать нестабильное питающее напряжение в довольно существенных границах (от -30 % до +10 %). Таким образом, устройство обеспечивает стабильную работу и равномерность провара в диапазоне колебания питающего напряжения от 140 до 240 В.

Устройство и функциональность

Сварочный инверторный аппарат Ресанта САИ-160 ПН представляет собой прямоугольный корпус (300х170х300 мм), собранный из стального листа, покрытого диэлектрическим составом, защищающим его и от воздействия коррозии. В корпусе сделаны специальные щели, предназначенные для свободного доступа охлаждающего воздуха. Сверху приделана прочная рукоятка для ручной транспортировки, а так же имеется наплечный ремень, освобождающий руки оператора. Днище корпуса плоское и поэтому устойчиво держит аппарат на поверхности. Электробезопасность корпуса имеет класс IP21. Это означает, что аппарат не рекомендуется использовать при повышенной влажности (более 90 %) или во время дождя.

На задней панели корпуса установлен тумблер сети и крепится питающий шнур с вилкой для обычной розетки.

Передняя панель стала местом размещения панели управления агрегата. Здесь, под откидным прозрачным колпаком из прочного полимера, расположились рукоятка плавной регулировки силы сварочного тока (10-160 А), рукоятка настройки дуги (0-100 %), световые индикаторы сети и аварийного перегрева, а так же цифровой дисплей, отображающий текущую настройку. Ниже панели управления находятся приемные порты для крепления рабочих кабелей (кабель массы и кабель с держателем электрода).

Основной рабочий элемент прибора расположен внутри корпуса и находится под его защитой. Это специальный трансформатор с системой инверторного преобразования на основе частотно-импульсного модулирования. Цель этого компонента – создание сварочного тока оптимальных рабочих параметров. Сначала ток сети с частотой 50 Гц и напряжением 220 В выпрямляется до постоянного, но с повышенным напряжением (400 В). Затем этот ток превращается в переменный повышенной частоты и опять выпрямляется, имея на выходе напряжение 80 В. Такое напряжение упрощает начало сварочного процесса.

Рабочая нагрузка на сварочный аппарат приводит к повышенному теплообразованию в его основных рабочих компонентах. Отвод излишнего тепла и недопущение повышения температуры до аварийного уровня – первостепенная задача для таких систем. В данном случае, для повышения эффективности охлаждения, нагревающиеся поверхности компонентов снабжены оребренными алюминиевыми пластинами, а принудительный их продув воздухом обеспечивается встроенным электрическим вентилятором.

Процесс сварки происходит за счет того, что при помощи рабочих кабелей создается замкнутый контур рабочего тока. В том месте контура, где электрод касается свариваемых поверхностей, возникает электрическая дуга, расплавляющая электрод и свариваемые кромки. Флюс, которым покрыт электрод, при горении создает защитную газовую среду, предотвращающую ускоренное окисление и образование шлака в расплаве.

Подготовка к работе

Сварочный инвертор Ресанта САИ-160 ПН прост по конструкции и готов к работе практически всегда. Необходимо только подключить рабочие кабели, произвести соответствующие настройки, включить питание и аппарат готов к выполнению сварочных работ. К необходимым подготовительным операциям следует отнести подробное изучение технической инструкции по технике безопасности, наладке и приемам работы со сварочным аппаратом. Такая инструкция, как правило, является неотъемлемой частью комплекта поставки.

Работающий сварочный аппарат создает условия, при которых от локальной точки повышенного нагрева могут разлетаться в разные стороны искры, а иногда и капли расплавленного метала. Таким образом, устройство может быть источником повышенной пожарной опасности. Это следует учитывать, оценивая место предстоящей работы. Кроме этого, выделяемые в процессе сварки газы вредны для организма оператора, поэтому место работ должно хорошо проветриваться. Сам же сварщик обязательно должен применять собственные средства защиты (особая одежда, специальный сварочный щиток для глаз и лица, перчатки-краги, головной убор и плотная кожаная обувь).

Изготовитель сварочного инверторного аппарата Ресанта САИ-160 ПН установил для своего изделия гарантийный срок в 12 месяцев. Однако, соблюдая элементарные нормы целевой эксплуатации такого агрегата, можно сделать его эксплуатацию практически бессрочной.

Альтернативные названия: Сварочный аппарат Ресанта САИ 160ПН купить в Красноярске, Ресанта САИ 160ПН, Ресанта САИ 160ПН купить, Ресанта САИ 160ПН Красноярск, Ресанта САИ 160ПН в кредит, Ресанта САИ 160ПН, РесантаСАИ160ПН, Ресанта САИ 160ПН фото, Ресанта САИ 160ПН купить Красноярск

Скачать инструкцию бесплатно к товару можно, кликнув по кнопке "Инструкция"

laukar.com

САИ-160 ПН Ресанта – сварочный инвертор (от 140 В)

САИ 160 ПН Ресанта назначение

  Сварочный инверторный аппарат - САИ марки Ресанта применяется для ручной электродуговой сварки постоянным током покрытым электродом.
Компактность конструкции, а также небольшой вес неоспоримые приемущества аппарата позволяющие сварщику легко перемещаться на площади производимых работ.


Технические характеристики аппаратов САИ

Модель САИ 160 ПН САИ 190 ПН САИ 220 ПН САИ 250 ПН
Диапазон рабочего напряжения, В 140-260
Максимальный потребляемый ток, А 22 25 30 35
Напряжение холостого хода, В 80 80 80 80
Напряжение дуги, В 26,4 27,6 28,8 30
Диапазон регулирования сварочного тока, А 10-160 10-190 10-220 10-250
КПД, % 70/160А 70/190А 70/220А 70/250А
Максимальный диаметр электрода, мм 4 5 5 6
Степень защиты IP21 IP21 IP21 IP21
Дианазон рабочих температур, °C от -10 до +40 от -10 до +40 от -10 до +40 от -10 до +40












Внимание! При понижении входного напряжения снижается сварочный ток, это необходимо учитывать при выборе электрода.


САИ 160ПН Ресанта устройство и принцип работы

  • Изделие выполнено в металлическом корпусе. На передней панели имеется регулятор величины сварочного тока (рис.1 поз.2), индикатор "сеть" (рис.1 поз.3), индикатор "перегрев" (рис.1 поз.4), а также силовые разъемы подключения сварочных кабелей (рис.1 поз.5,6). Аппарат оснащен принудительной системой вентиляции, ввиду этого, категорически запрещается закрывать чем-либо вентиляционные отверстия в корпусе.
  • Принцип  работы  сварочного  аппарата  заключается  в  преобразовании переменного напряжения сети частотой 50Гц в постоянное напряжение величиной в 400В, которое преобразуется в высокочастотное модулированное напряжение и выпрямляется.  Для  регулирования  сварочного  тока  используется  широтно- импульсная модуляция высокочастотного напряжения.
  • Аппарат  имеет  защиту  от  перегрева -  в  случае  срабатывания  защиты (загорится  лампочка  на  передней  панели)  следует  убедиться  в  отсутствии замыкания рабочих кабелей и остановить работу, не отключая аппарат, не менее чем на 5 минут.
  • Аппарат оснащен функциями ANTI STICK (анти залипание), и HOT START (горячий старт) а так же ARC FORCE (форсаж дуги).
  • При начале сварки требуется произвести поджег дуги. Нередко это приводит к залипанию электрода на изделии. Инвертор, оснащенный функцией "ANTI STICK", производит автоматическое снижение сварочного тока при "залипании" электрода.
  • В  дальнейшем,  после  отрыва  залипшего  электрода,  инвертор  возобновляет установленные параметры сварки.
  • Для  обеспечения  лучшего  поджига  дуги  в  начале  сварки,  инвертор, оснащенный  функцией «HOT START»,  производит  автоматическое  повышение сварочного  тока.  Это  позволит  значительно  облегчить  начало  сварочного процесса.

Внешний вид сварочный аппарат Ресанта САИ 160 ПН

*Примечание. На рисунке показана модель САИ220ПН. Панели других моделей выглядят аналогично.

  1. Выключатель "Сеть"
  2. Регулятор сварочного тока
  3. Индикатор "Сеть"
  4. Индикатор "Перегрев"
  5. Силовая клемма "-"
  6. Силовая клемма "+"

Подготовка и порядок работы САИ 160ПН

  1. Присоединить к силовым клеммам (см. рис.1 поз. 5 и 6) аппарата кабель с электрододержателем и кабель заземления в зависимости от требуемой для данной марки электрода полярности.
  2. Убедиться в том, что выключатель "Сеть" (рис.1 поз. 1) находится в положении "ВЫКЛ".
  3. Подключить аппарат к сети.
  4. Убедиться в том, что регулятор (рис.1 поз. 2) находится в положении минимального сварочного тока.
  5. Включить аппарат выключателем "Сеть" (рис.1 поз.1).
  6. Поворотом регулятора величины сварочного тока (рис.1 поз. 2) установить требуемое значение, согласно нижеприведенной таблице.
  7. После окончания производства сварочных работ установить регулятор (рис.1 поз. 2) в положение минимального сварочного тока.
  8. Выключить аппарат выключателем "Сеть" (рис.1 поз.1).
  9. Отключить аппарат от сети
  10. Отсоединить от аппарата кабель с электрододержателем и кабель заземления.
Диаметр электродов, мм  Ток, А
1,6 25-50
2 50-70
2,5 60-90
3,2 90-140
4 130-190
5 160-200
6 200-300












Меры безопасности

  • При работе с аппаратом необходимо соблюдать "Правила технической эксплуатации электроустановок потребителей" и "Правила техники безопасности при эксплуатации электроустановок потребителей".
  • По способу защиты от поражения электрическим током аппарат относится к классу 1 по ГОСТ 12.2.007.0 (с заземлением через шнур питания). Для исключения возможности поражения человека электрическим током необходимо строго обеспечить правильность подключения защитного заземления к розетке.
  • Место проведения сварочных работ должно быть хорошо проветриваемым.
  • Для предотвращения получения термических ожогов , сварочные работы необходимо проводить в защитных перчатках, головном уборе, и специальной одежде.
  • Для защиты лица и глаз необходимо использовать защитную маску сварщика.
  • При проведении сварочных работ соблюдайте меры пожарной безопасности.

Комплект поставки Ресанта САИ 160 ПН

  1. САИ 160 Ресанта - 1 шт.
  2. Кабель с электрододержателем 1,8 - 1 шт.
  3. Кабель с клеммой заземления 1,9 - 1 шт.
  4. Паспорт изделия - 1 шт.
  5. Упаковка - 1 шт.

Правила хранения САИ 160 ПН Ресанта

     Изделие должно храниться в таре предприятия-изготовителя при температуре от –10°С до +50°С, при относительной влажности не более 80%. В помещении для хранения не должно быть пыли, паров кислот и щелочей.


Доставка Resanta САИ 160 ПН

  • Транспортировка блоков в упаковке изготовителя может производиться любым видом транспорта на любое расстояние.
  • При  транспортировке  воздушным  транспортом  должно  производиться  в герметизированном отсеке.
  • При  транспортировке  должна  быть  обеспечена  защита  упаковки  от  прямого попадания влаги. При транспортировке не кантовать.

Возможные неполадки САИ 160 ПН и методы их устранения

Неполадка Возможная причина и ее устранение
1. Не горит индикатор "Сеть" Проверить подключение аппарата в сети
2. Аппарат не развивает полной мощности Низкое напряжение, мокрый сварочный электрод
3. Загорается индикатор "Перегрев" Превышение величины ПН, скопление пыли в аппарате







Техническая поддержка и сервис
• Астрахань, ул. Латышева, д.7Б, тел.: (8512) 628-262.
• Архангельск, Окружное шоссе, д.6, тел.: (8182) 42-05-10.
• Барнаул, ул. Новороссийская, д.140, оф 24, тел: (3852) 464-236.
• Белгород, ул. Ворошилова, д. 2а, тел: (4722) 20-74-72.
• Брянск, ул. 2-ая Почепская, д. 34А, тел: (4832) 58-01-73.
• Владимир, ул. Мещерская, д.1, тел: (4922) 444-084.
• Волгоград, проспект Ленина д.69 "А" первый этаж, тел.: (8442) 73-49-02, 72-83-15.
• Воронеж, ул. Острогожская, 73, тел: (4732) 36-46-35, 47-00-50, 76-11-21.
• Екатеринбург, ул. Походная, д.81, склад 18, тел.: (343) 295-80-46, 295-80-47, 8-912-652-00-06.
• Екатеринбург, ул. Д. Зверева, д 31Е, офис 31.
• Ижевск, ул. Карла Маркса, д.23а тел: (3412) 790730, 8-919-916-85-12
• Иркутск, ул. Костычева, д.32, тел: (3952) 42-16-94, 42-16-98.
• Казань, ул. Родина, д.7, тел: (843) 275-81-69.
• Калининград, ул. Дзержинского, 198, тел: (4012) 76-36-09.
• Кемерово, ул. Камышенская, д.3А, тел: (3842) 33-61-75.
• Киров, Октябрьский пр-т, д.96, тел: (8332) 54-53-54, 73-19-75.
• Краснодар, ул. Темрюкская, д.58, тел: (861) 222-56-58, 210-11-19.
• Красноярск, ул. Северное шоссе, 7/1, тел:(391) 293-56-69.
• Курган, пр.Машиностроителей 1, тел: (3522) 630-195.
• Курск, ул. Черняховского 52-А, тел: (4712) 37-08-17.
• Липецк, ул. Рабочая, д.8, тел: (4742) 43-32-12.
• Махачкала, ул. Первомайская, д.13, тел: 8-903-469-42-55, 8-928-529-76-18.
• Москва, Внутренний проезд, д. 8, строение 4, тел.: (495) 318-05-57.
• Мурманск, ул. Домостроительная, д. 6, склад № 09.
• Нефтеюганск, 5-й микрорайон, д.5, тел: (3463) 227-999.
• Нижний Новгород, ул. Вятская, д.41, тел: (831) 257-43-82, 257-04-61.
• Нижний Тагил, ул. Балакинская, д.2, офис 1, тел.: (3435) 377-339
• Новосибирск, ул. Фрунзе, д.19, тел: (383) 224-84-07, 287-37-23.
• Омск, ул. Дмитриева, д.18, тел: (3812) 72-99-50.
• Оренбург, ул. Монтажников, д.26, тел: (3532) 37-47-36.
• Пенза, ул. Измайлова, д.17а, тел: (8412) 66-01-88.
• Пермь, ул. Комсомольский проспект, д.98, оф.33 тел.: (342) 298-30-08.
• Пятигорск, ул. Ермолова, д.32а, тел: (928) 328-75-16.
• Ростов-на-Дону, пр.40-летия Победы, д.75, офис 6, тел: (863) 269-27-14, 257-79-77, 269-99-26.
• Рязань, ул. Зубковой, д. 18, к.6, тел.: (4912) 22-91-60.
• Самара, ул. Авиационная, д.1 лит.А, офис 45, тел: (846) 276-33-05.
• Санкт-Петербург, ул.Крыленко, д.1 лит.А, оф.№13, тел: (812) 333-22-43, 495-41-51, 716-58-29.
• Саратов, ул. Крайняя, д.129, тел:(8452) 338-505, 338-510.
• Сочи, ул. Гастелло, д.23А, тел: (8622) 46-02-37.
• Ставрополь, Михайловское шоссе, д. 5, тел.: (8652) 500-726, 500-727, 28-03-11
• Тамбов, ул. Мичуринская №89, д.124А, тел: (4752) 56-02-01.
• Тверь, ул. пр-кт Калинина, д.17, тел: (4822) 415-291.
• Тула, ул. Марата, д. 100, тел: (4872) 385-344.
• Тюмень, ул. Судостроителей, д.16, тел: (3452) 61-12-06.
• Ульяновск, ул. Урицкого, д.25/1, склад №6, тел: (8422) 27-06-30, 27-06-31.
• Уфа, ул. Бакалинская, 9 тел.: (347) 229-43-29.
• Хабаровск, ул. Индустриальная, д. 8а, тел: (4212) 54-44-68.
• Чебоксары, Базовый проезд, д.15, тел: (8352) 28-63-99.
• Челябинск, ул. Морская, д.6, тел: (351) 222-43-15, 222-43-16.
• Череповец, ул. Боршодская, д. 50, тел: (8202) 23-38-63.
• Ярославль, Тутаевское шоссе д.2 стр.3, тел: (4852) 58-99-42.



Интернет-магазин Ресанта и Huter

Мы рады приветствовать Вас на сайте нашего интернет-магазина.  Являясь официальными дилером торговых марок Ресанта и Huter мы предлагаем всю линейку товаров указанных производителей - лидеров своей отрасли. Слово "Ресанта" давно стало синонимом слов "сварочный аппарат" и "стабилизатор напряжения", и действительно миллионы покупателей в России и странах СНГ уже по достоинству оценили соотношение цена/качество продукции Ресанта. Недавно в линейку добавилось тепловое оборудование - дизельные, электрические и газовые тепловые пушки, тепловые завесы, конвекторы и тепловентиляторы.

Бензиновые, газовые и дизельные генераторы Huter появились на Российском рынке относительно недавно, в отличии от Ресанта, но успели завоевать "львиную долю" рынка, за счет высочайшего качества и адекватной ценовой политики. Надежность поставляемой нами техники для дома, дачи и производства проверена годами, поэтому мы со спокойной душой и чистой совестью занимаемся продажей. За наличный и безналичный расчет Вы можете купить сварочный аппарат или стабилизатор напряжения Ресанта, а так же бензиновый электрогенератор Huter. Всегда в наличии в Екатеринбурге сварочные инверторы САИ 220, САИ 250, САИ 190 ПН, САИ 220 ПН, САИ 250 ПН, САИ 190 ПРОФ, САИ 250 ПРОФ, а так же полуавтоматические сварочные инверторы САИПА 135, САИПА 165, САИПА 220, САИПА 190МФ. Однофазные - 220В и трехфазные - 380В стабилизаторы напряжения Ресанта АСН, напольного и настенного исполнения, стабилизаторы пониженного напряжения СПН 5500, СПН 9000, СПН 14000, СПН 18000, которые отлично подойдут для загородного дома, дачи или сада. Бензогенераторы Huter DY3000L, Huter DY3000LX, Huter DY6500L, Huter DY6500LX, Huter DY6500LXW с функцией сварки, Huter DY8000LX на 6.5 кВт. Нас отличает традиционно высокий уровень сервиса - бесплатная доставка по городу и транспортной компании, внимательное отношение к клиентам и одни из самых низких цен в России. Высокий уровень сервиса, отзывчивость и комуникабельность отличительные черты специалистов магазина Ресанта и Хютер. Они всегда проконсультируют, помогут определится с выбором оборудования, а так же окажут необходимую техническую и информационную поддержку после покупки.

Наши клиенты из Екатеринбурга, Тюмени, Каменска-Уральского, Серова, Нижнего Тагила, Первоуральска, Камышлова, Асбеста, Полевского, Ивдели, Советского, Нягани, Белоярского, Салехарда, Тобольска, Ишима, Кемерово, Новокузнецка, Санкт-Петербурга, Москвы, Красноярска, Сургута, Иркутска, Архангельска, Волгограда, Краснодара, Сочи, Хабаровска, Читы, Нижневартовска, Кургана, Омска, Новосибирска, Барнаула, Томска, Нефтеюганска, Нового Уренгоя, Нижневартовска, Казани, Тольятти, Самары, Ульяновска, Курска, Смоленска, Владивостока, Благовещенска, Набережных Челнов, Перми, Челябинска, Магнитогорска, Озерска, Миасса, Златоуста и многих других городов России уже по достоинству это оценили.

Мы будем рады видеть Вас среди наших клиентов.

resantahuter.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
