Содержание

описание и характеристики, разновидности и технические параметры, техника безопасности

В строительстве, ремонтных работах и других сферах деятельности большой популярностью пользуются сварочные аппараты. С их помощью прочно соединяются конструкции из различного вида металла. История этих приборов долгая, поэтому и модификация их разнообразная.

Существуют следующие виды аппаратов:

  1. Выпрямители;
  2. Трансформаторы;
  3. Генераторы;
  4. Полуавтоматические приборы;
  5. Инверторные устройства.

Каждый из них имеет свои стороны применения, специфику эксплуатации и предназначены для конкретных типов сварочных работ.

Правила выбора

Для выбора прибора непрофессиональным пользователем необходимо ответить себе на ряд вопросов:

  1. Для каких работ приобретается устройство.
  2. Как часто агрегат планируется использовать.
  3. Для какой нагрузки рассчитывается работа прибора.
  4. На каких сварочных аппаратах имеются навыки работы.
  5. Какое напряжение в электрических сетях, куда будет подключён прибор.

Получив для себя ответы на поставленные вопросы и зная технические характеристики прибора, можно точно сказать, какой агрегат нужен для работы: профессиональный, полупрофессиональный или бытовой.

К техническим параметрам, которые помогут выбрать устройство, относятся следующие показатели:

  1. Потребляемый ток;
  2. Выходной ток;
  3. Диаметр электрода;
  4. Тип прибора;
  5. Вес.

Все модели отличаются по мощности, продолжительности цикла и цене.

Характеристика технических параметров

Входное напряжение может быть 220 В (однофазное) и 380 В (трёхфазное). Все агрегаты, кроме инверторных, восприимчивы к перепадам напряжения. Повышение напряжения может вызвать перегрузку, что повлечёт за собой отключение прибора. Понижение скажется на выходных характеристиках аппарата.

С высоким напряжением холостого хода легче поджечь дугу, с ним процесс горения аппарата будет стабильнее. Напряжение может варьироваться от 45 В до 70 В. На этот параметр нужно обращать внимание при выборе электродов.

Выходной ток в профессиональных агрегатах может достигать 500 А, а в бытовых варьироваться от 10 А до 250 А. Регулировка выходного тока бывает плавной или ступенчатой. Возможностей у агрегата больше, чем выше ток. Это позволяет использовать электроды большего диаметра, что увеличивает производительность труда.

Максимальный и минимальный диаметр электродов (а для полуавтоматов — проволоки) определяет толщину металла для сварки. Электроды выпускаются диаметром от 0,5 мм до 6 мм, а смотанная в катушку проволока от 0,6 мм до 1,2 мм. От их правильного выбора зависит качество шва. Электроды бывают разной полярности или универсальные. Они могут отличаться родом тока, материалом, покрытием, имеют срок годности и требования к хранению.

По типу приборы делятся:

  1. Автоматические;
  2. Полуавтоматические;
  3. Ручные.

Важный показатель — это вес агрегата: чем он ниже, тем удобней его перемещать.

Наибольшей популярностью из устройств пользуются полуавтоматические приборы и инверторные устройства.

Полуавтоматические приборы

Такие приборы работают на импульсивном или постоянном токе с применением защитных газов. Можно использовать специализированную проволоку, она не требует применения защитных газов.

Полуавтоматическим процесс сварки называется потому что агрегат позволяет подавать электродную проволоку механическим путём с определённой скоростью. Сварка производится вручную и осуществляется дугой, которая возникает между металлоизделием и проволокой. Соединение создаётся за счёт перемещения сварщиком горелки. Горелка подаёт в зону сварки газ.

Достоинства аппарата заключаются в следующем:

  1. При работе с оцинкованными изделиями не возникает повреждения покрытия.
  2. Возможность варить чугун, алюминий, конструкционную сталь и прочие металлы.
  3. Способность сваривать листы металлов толщиной 0,5 мм.
  4. Низкий порог чувствительности к коррозии и загрязнениям заготовки.
  5. Во время работы металл разбрызгивается минимально.
  6. Сварщик видит результат сварки, так как шлак не закрывает шов.
  7. Высокая производительность труда. Не нужно тратить время на очистку швов.
  8. За счёт нужных регулировок и настроек можно быстро менять параметры аппарата при различных работах.
  9. Нет необходимости в специальной подготовке при работе на этом приборе.
  10. Бюджетная стоимость одновременно с надёжной комплексной защитой.

К недостаткам применения полуавтомата можно отнести излучение дуги, которое у таких приборов более сильное.

Широкое применение полуавтоматическая сварка получила на станциях технического обслуживания. С её помощью можно легко поставить заплаты на пол автомобиля, выхлопную трубу, осуществить сборку алюминиевой рамы, провести любые кузовные работы.

Инверторные устройства

Этот тип приборов отличается повышенной частотой, поэтому работы возможно осуществлять только при стабильном напряжении. Большинство моделей инверторных аппаратов имеют защиту от прилипания электродов и скачков в электрической сети. Агрегат выдерживает перепады напряжения от 160 В до 270 В. Если напряжение упадёт слишком низко, то аппарат автоматически отключится.

Для облегчения процесса сварки аппарат снабжён функцией «горячий старт». На электрод подаётся дополнительный электрический импульс, что облегчает процесс зажигания дуги. От перегрева прибор оснащён стабилизатором мощности и системой охлаждения. Потребляемая мощность инверторного сварочного аппарата высокая. У промышленных устройств она может превышать 20 кВт.

К достоинствам сварочных инверторов можно отнести:

  1. Отсутствие индуктивных потерь, высокий коэффициент полезного действия и коэффициент мощности.
  2. Аппарат работает, невзирая на перепады напряжения.
  3. Сварщик в ручном режиме точно регулирует сварочный ток. Это позволяет проводить качественную работу.
  4. После завершения сварки шов имеет ровную поверхность.
  5. Для сварки используются любые электроды.
  6. Электронное управление агрегатом даёт возможность реализовать все виды защиты.
  7. Прибор отличается мобильностью, малым весом и небольшими габаритами.
  8. Справиться с аппаратом сможет даже неопытный сварщик.

К недостаткам сварочных инверторов относится далеко не бюджетная их стоимость. Если потребуется ремонт оборудования, то он не будет дешёвым. Аппарат нужно беречь от влаги и регулярно его чистить. При низких температурах аппарат не рекомендуется к использованию.

Инверторные модели широко применяются в домашнем хозяйстве. Таким приспособлением варят несложные конструкции. Профессиональные инверторы применяют для сварки труб или коммуникаций. Устройства промышленного назначения используются в тяжёлом производстве или на стройке.

Рейтинг сварочных аппаратов

Изучая рейтинг сварочных аппаратов, важно ориентироваться не только на стоимость приборов, но и на их надёжность. Как правило, недорогие модели выпускаются в Китае и не всегда соответствуют высоким показателям. Лучше приобретать отечественные модели и произведённые в Европе. Они способны эффективно и надёжно работать. Найдя соотношение цены и качества, зная характеристику агрегатов, можно легко ответить на вопрос: «Как подобрать сварочный аппарат для дома?»

Лучшие полуавтоматы

К аппарату, который практически не имеет нареканий от пользователей, относится модель Aurora OVERMAN 180. Он может быть подготовлен к работе в очень короткие сроки. У прибора хорошее качество сборки и большой диапазон сварочного тока. Шов получается качественным. Один явный недостаток — это высокая стоимость.

Идеальным прибором, которым в домашних условиях пользуются время от времени, является модель Ресанта САИПА-135. В нём минимальный набор настроек, качественная сборка. Он имеет небольшую массу и габариты, оснащён степенью защиты. Стоимость прибора невысокая. Основной недостаток — небольшой диапазон рабочего напряжения.

За счёт снижения мощности и величины сварочного тока уменьшилась стоимость аппарата марки Aurora OVERMAN 160. При этом прибор не потерял своих функциональных возможностей, только снизил скорость сварки. Он снабжён вспомогательными функциями и имеет систему защиты.

Лидирующие инверторы

Первое место заслужил аппарат от немецкой компании FUBAG IR 200. Цифра двести говорит о величине максимального тока. У аппарата большой диапазон напряжения. Он снабжён различными вспомогательными функциями и имеет высокий уровень защиты.

На втором месте аппарат русско-китайского производства Сварог ARC 205 (J96). Это универсальный прибор, который применяется для электродуговой и аргоновой сварки. Он имеет высокую продолжительность работы и лёгкий розжиг. Недостаток в чувствительности к перепадам напряжения.

Третье место занимает российский инвертор Ресанта САИ-20. Это устройство высокого качества со вспомогательными функциями, высокой мощностью и диапазоном рабочего напряжения. Недостаток — в отсутствии форсажа дуги, невысокой степени защиты платы инвертора.

Техника безопасности

Сварочные работы — это довольно опасный по травматизму вид деятельности, поэтому необходимо соблюдать технику безопасности. Одним из основных защитных элементов является сварочная маска, которой легко можно заменить защитное стекло.

Защитная одежда должна защищать кожу от брызг металла и закрывать от ультрафиолета. Минимальный набор для сварочных работ — это брезентовые или прорезиненые перчатки, сапоги или ботинки, спецовка, краги.

При работе с проволокой её нужно правильно держать. Разбрызгивание металла должно происходить в противоположную сторону от того места, где стоит работник. При работе агрегата нельзя дотрагиваться до горелки, рабочей поверхности, электродержателя, токонесущих кабелей.

Работы необходимо проводить в хорошо проветриваемом помещении с оптимальным уровнем влажности. В нём не должно быть взрывоопасных веществ или легковоспламеняющихся. Перед включением прибора в электрическую сеть необходимо осмотреть его на наличие дефектов, нарушение изоляции или других повреждений. При завершении работ прибор необходимо отключать от напряжения.

Нужно обеспечить условия для хранения домашнего сварочного аппарата. При обнаружении поломки ремонт лучше доверить высококвалифицированному специалисту.

obinstrumentah.info

Инверторный сварочный аппарат: выбор, устройство, характеристики

Для проведения сварочных работ в домашних условиях можно приобрести инверторный сварочный аппарат. В продаже можно встретить просто огромное количество различных вариантов исполнения этого устройства, что дает возможность подобрать наиболее подходящую модель. Довольно распространенным является вопрос о том, как выбрать инверторный сварочный аппарат для дома, а также какими эксплуатационными характеристиками он должен обладать. Инвертор – устройство, обладающее компактными размерами и незначительным весом, что существенно упрощает процесс транспортировки и хранение. При применении сварочного инверторного аппарата можно проводить практически все виды работ, главное подобрать более подходящую модель.

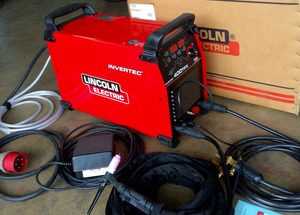

Инверторный сварочный аппарат

Устройство инверторов

Рассматривая то, как работают сварочные инверторы, нужно вспомнить принцип действия трансформаторов, предназначенных для преобразования силы тока и напряжения. Аппарат инверторного типа обладает следующими особенностями:

  1. Магнитная индукция применяется для существенного снижения напряжения, которое подается на рабочий орган.
  2. При снижении напряжения в условии постоянного сопротивления существенно повышается сила тока. Сварочные аппараты инверторного типа обычное напряжение 220 В снижают до показателя 30 В, за счет чего сила тока увеличивается на несколько сотен ампер.
  3. Повышение рассматриваемого показателя приводит к образованию дуги, которая становится источником тепла. За счет излучения происходит расплавка металла.

Инверторный сварочный аппарат изнутри

Простота конструкции определяет то, что домашний сварочный аппарат получил широкое распространение, применяется для осуществления различных по сложности задач. Однако, для повышения качества шва нужно точно контролировать параметры образующейся дуги. Именно поэтому преобразование напряжения проводится в несколько этапов.

При рассмотрении того, как правильно выбрать сварочный аппарат для дома, отметим, что типовая конструкция инвертора представлена следующими элементами:

  1. На первом этапе проводится выпрямление напряжения, которое поступает от сети питания.
  2. Далее проводится сглаживание импульсов, возникающие после выпрямления.
  3. Постоянное напряжение преобразуется в переменный, частота которого варьируется в пределе от 20-50 кГц.
  4. Выполняется понижение величины напряжения высокочастотного тока до 70-80 В. За счет этого сила тока возрастает до показателя 100-250 А.
  5. Последний шаг заключается в преобразовании переменного тока в постоянный, что обеспечивает более благоприятные условия для образования сварочного шва.

Инверторы в последнее время получили более широкое распространение по причине того, что обладают достаточно большим количеством различных функций, которые могут быть полезными на момент проведения сварочных работ.

Инверторный сварочный аппарат может обладать следующими функциями:

  1. Ускоренный процесс зажигания дуги.
  2. Форсирование образующей дуги в зоне резания. Эта функция связана с увеличением силы тока при сближении электрода с обрабатываемой поверхностью, что позволяет снизить вероятность его прилипания.
  3. Снижение вероятности прилипания электрода к обрабатываемой поверхности. Подобная функция заключается в автоматическом прекращении подачи напряжения на электрод, после его размыкания с поверхностью инверторный аппарат автоматически возобновляет ранее установленные режимы преобразования напряжения.

Схема конструкции инверторного сварочного аппарата

Для применения дома рекомендуется выбирать именно инверторный сварочный аппарат. Это связано с тем, что за счет дополнительных функций можно обеспечить наиболее высокое качество обработки.

Основные характеристики

Выделяют довольно большое количество различных характеристик, которые следует учитывать при выборе наиболее подходящего оборудования. Для начала отметим, что инверторный аппарат характеризуется высокой надежностью и практичностью в применении. К его ключевым моментам можно отнести:

  1. Величину питающего напряжения. Некоторые модели предназначены для работы в сети с напряжением 220 В, другие же подключаются к трехфазной цепи питания. Для бытового применения подходит вариант исполнения, работающий от стандартной сети. Применение специальной цепи преобразования напряжения определяет то, что при включении инверторного сварочного аппарата в сеть не происходит скачка напряжения. Это достигается за счет применения устройства плавного пуска.
  2. Продолжительность цикла обработки. Данный параметр можно назвать одним из основных. При показателе ПВ 60% после работы в течение 10 минут нужно обеспечить отдыха продолжительностью 10 минут. При работе устройство может серьезно нагреваться, и даже эффективная система охлаждения не позволяет беспрерывно проводить сварку на протяжении нескольких часов.
  3. Диапазон регулировок. Этот показатель определяет область применения устройства. Бытовые инверторы способны выдавать то с значением силы в диапазоне от 150 до 200 А. У промышленных инверторных аппаратов диапазон существенно расширяется, что позволяет их применять для выполнения сварочных работ в различных условиях.
  4. Подходящий диаметр электродов, применяемых при проведении сварочных работ. Он зависит от максимальной силы тока. В зависимости от особенностей оборудования могут применяться электроды со диаметром от 1,4 до 6 мм. Стоит учитывать, что этот показатель всегда указывается в маркировке инверторного аппарата.
  5. Эффективность системы охлаждения. Как ранее было отмечено, во время работы инвертор может существенно нагреваться. Продлить непрерывный цикл работы можно за счет установки эффективной системы охлаждения. Как правило, она представлена сочетанием нескольких вентиляторов. Эффективность охлаждения зависит от количества вентиляторов, правильности их расположения, размеров и максимальной скорости вращения лопастей.
  6. Рекомендуемые условия эксплуатации. Большинство моделей не может эксплуатироваться при температуре ниже -15 градусов Цельсия, что связано с включением в конструкцию большого количества электрических схем. При хранении инверторного аппарата следует исключать вероятность образования конденсата на поверхности, так как он может привести к повреждению микросхем и других элементов. Бытовые варианты исполнения могут храниться и использоваться при температуре от -10 до +40 градусов Цельсия.

Характеристики инвертора в зависимости от толщины металла

Рассматривая то, как выбрать сварочный инвертор для дома, также следует уделить внимание популярности бренда. Подобрать можно модель с бюджетной группы известного производителя или приобрести устройство, которое применимо для выполнения работ на профессиональном уровне. Инверторный сварочный аппарат (какой лучше выбрать вариант для дома зависит от поставленных задач) может иметь различные размеры и вид, что следует учитывать.

Сварочный ток

Преобразователи постоянного тока, которые называют инверторами, могут обладать различными эксплуатационными характеристиками. Изменение показателей сварочного тока проводится для того, чтобы сформировать дугу с наиболее подходящими характеристиками. Наиболее важным показателем считается сила тока: с ее повышением увеличивается показатель излучаемого тепла.

В продаже встречается довольно большое количество моделей, которые имеют регулировку показателей в обширном диапазоне. За счет этого можно существенно расширить область применения устройства.

Напряжение холостого хода

Этот показатель может варьироваться в достаточно большом диапазоне. При холостом ходе инверторный аппарат находится в режиме ожидания и не должен нагреваться. Слишком высокий показатель приводит к снижению срока работы.

Сварка инверторным сварочным аппаратом

Все основные показатели работы устройства должны указываться в технической документации. Некоторые производители наносят информацию на обратной стороне корпуса, размещая табличку

Питающее напряжение

При выборе инверторного сварочного аппарата для применения дома следует рассматривать варианты исполнения, которые работают с напряжением 220-230 В. Некоторые производители указывают на то, что устройство может применяться при отклонении показателя на 10-15%. Это свойство позволяет работать при скачках напряжений и его падении. Однако, для обеспечения продолжительного срока службы рекомендуется приобретать устройство, которое отвечает за контроль подаваемого напряжения. Слишком большой скачок напряжения может привести к повреждению основных элементов конструкции инверторного сварочного аппарата.

Режим работы на максимальном токе

Для того чтобы существенно расширить область применения инертного сварочного аппарата некоторые производители снабжают их режимом работы на максимальном токе. Он применяется в том случае, если нужно кратковременно увеличить показатель силы тока. Стоит учитывать, что этот режим не может применяться на протяжении длительного периода, так как слишком высокое значение становится причиной перегрева устройства.

Режим работы на максимальном ток – полезная функция, которая позволяет существенно расширить область применения сварочного инвертора.

Разновидности инверторов

Аппарат инвертор подбирается под конкретные условия эксплуатации. Основная классификация выглядит следующим образом:

  1. Модели для бытовых целей.
  2. Профессиональные, предназначенные для проведения различных работа на высоком уровне качества.
  3. Промышленные, применяемые при массовом производстве.

Рассматривая сварочный аппарат инвертор и какой лучше для дома уделим внимание также классификации по типу режима сварки:

  1. Аргоновая сварка.
  2. Плазменная резка.
  3. Ручная сварка.
  4. Полуавтомат.

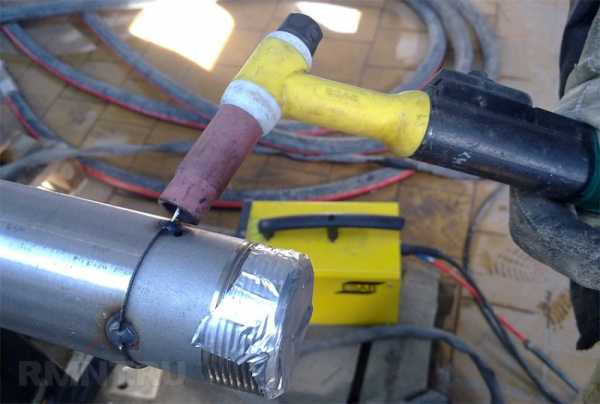

Инверторный сварочный аппарат для сварки аргоном
Плазморез, сделанный из инвертора
Инверторный сварочный мини-аппарат

Для начинающих подходит мини сварочный аппарат из бюджетной группы. Это связано с тем, что небольшой аппарат подходит для большей части работ в домашней мастерской и при этом обходится не дорого. Переносной автомат сварочный также выбирается по показателю максимальной силы тока. Даже портативный инвертор способен подавать ток большой силы, чего будет достаточно для работы с металлами большой толщины.

Дополнительные функции инверторных сварочных аппаратов

Выбирая хороший сварочный аппарат следует учитывать, что многие оснащаются дополнительными функциями, которые позволяют существенно упростить работу и сделать ее безопасной. Примером приведем нижеприведенную информацию:

  1. Защита от перегрева. При фиксации на одном из узлов высокой температуры термодатчик отключает подачу тока.
  2. Некоторые приборы имеют повышенную защиту от воздействия пыли и влаги. При этом больше всего внимания уделяется системе охлаждения, которая захватывает воздух: устанавливаются специальные фильтры для защиты внутреннего устройства.
  3. Большинство мастеров уделяет больше всего внимания функции антиприлипания. Она позволяет существенно повысить качество сварки и снизить вероятность того, что электрод прилипнет к поверхности.

Сварочный аппарат бытовой инверторный может обладать большим количество дополнительных функций, которые обеспечивают условия для качественного проведения сварки. Лучший сварочный инвертор также понижает силу тока на момент сварки в режиме холостого хода, что снижает вероятность получения травмы из-за случайного поражения электричеством.

Выбор марки инвертора

Какой сварочный аппарат лучше для дома – довольно распространенный вопрос, дать ответ на который можно только при рассмотрении особенностей каждой фирмы производителя. Недорогой сварочный инверторный аппарат выпускается также известными производителями, но при этом они обладают высоким качеством сборки и весьма привлекательными эксплуатационными характеристиками.

Популярные марки сварочных аппаратов обходятся дороже, но, как показывает практика, они служат намного дольше. Больше всего пользуются спросом сварочное оборудование, которое производится на территории Германии, Италии и Финляндии. Выбрать инвертор из средней ценовой категории можно при рассмотрении предложений, которые производятся на территории Китая и России. Самым доступным предложением можно назвать китайскую продукцию малоизвестных производителей. Некоторые европейские производители также включают в линейку продаж недорогие модели с заниженными эксплуатационными характеристиками.

При выборе недорогой модели стоит учитывать, что она будет существенно уступать в плане функциональности и надежности. К примеру, регулировка показателей образующейся дуги проводится в очень узком диапазоне с большим шагом.

Советы по выбору

При рассмотрении того, как выбрать сварочный аппарат для дома, следует уделить внимание нижеприведенным моментам:

  1. Продолжительности рабочего цикла.
  2. Спектру нагрузочных характеристик.
  3. Наличию дополнительных функций.
  4. Диапазону напряжений, при котором устройство может подключаться к сети.

Лучше купить инвертор у производителя, который обеспечивает сервисное обслуживание. Кроме этого, многие проводят сравнение сварочных инверторов для определения того, какой именно вариант исполнения в большей степени подойдет для применения в конкретном случае.

В заключение отметим, что сварочный инверторный аппарат для гаража (какой выбрать инвертор или трансформатор можно понять только после составления списка критериев) должен подбираться в соответствии с условиями сварки. Некоторые модели не могут использоваться под открытым небом во время выпадения осадков или повышенной влажности, другие производятся при применении качественных материалов, которые могут обеспечить защиту от воздействия окружающей среды. Сравнить основные параметры можно по спецификации, входящей в комплект поставки. Стоит учитывать, что не всегда заявленные технические характеристики соответствуют реальным. Подобная ситуация часто встречается в случае приобретения продукции малоизвестного производителя.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Характеристики инверторных сварочных аппаратов

Сварка – это самый эффективный инструмент для соединения металлических элементов. Используя для сварки деталей инверторное оборудование, можно создавать прочные конструкции из металлических заготовок, как в производственных, так и в бытовых условиях. Для выполнения сварочных работ в небольших мастерских целесообразнее всего использовать именно агрегаты инверторного типа, например, сварочные аппараты модели вд 306, характеристики которых идеально для этого подходят.

Несмотря на свои небольшие размеры, массу, инверторы отличаются многофункциональностью. Чтобы подобрать наиболее оптимальный вариант такого оборудования для собственной мастерской на дому, нужно уметь читать техническое описание сварочного оборудования.

Разновидности оборудования

Сварка – это недешевое удовольствие, поэтому к выбору инструментов необходимо подходить правильно. Первым делом нужно определиться, какие придется работы выполнять сваркой, предполагаемые нагрузки на агрегат, продолжительность его бесперебойной работы. Уже на основании этих данных нужно подбирать технические характеристики самого оборудования.


Современный рынок представляет несколько вариантов приборов для сваривания металлических конструкций:

  • Трансформаторы
  • Выпрямители
  • Инверторы

Благодаря небольшим габаритам, удобству эксплуатации, многофункциональности, эффективной работе, продолжительному сроку эксплуатации основная масса пользователей предпочитает приборы инверторного типа. И это еще не все достоинства инверторов.

Особенности работы инверторной сварки

Каждая отдельная модель инструмента отличается своими техническими показателями, которые необходимо знать для того, чтобы правильно подобрать наиболее оптимальный вариант инструмента.

Главное отличие инверторного оборудования заключается в его мобильности: инструмент можно свободно передвигать, переносить на новое рабочее место, даже поднимать на необходимую высоту, а также использовать для работы на труднодоступных участках.

Для универсальных инверторов подходят электроды любого типа, работающие как на переменном, так и на постоянном токе. Можно выполнять аргонодуговую сварку неплавящимися электродами. Сила тока в данном случае регулируется в широком диапазоне.


Инверторы наделены специализированными функциями, облегчающими работу сварщика, особенно новичков:

  • HotStart – горячий старт
  • ArkForce – форсирование сварной дуги
  • AntiStick – анти залипание

Недостатки инверторного оборудования:

  • ограниченная длина кабеля – 2,5 метра;
  • температурный диапазон определяется моделью инверторного устройства;
  • необходима постоянная чистка внутренней схемы инструмента;
  • дорогостоящее оборудование;
  • некоторые модели инверторов запрещается использовать для сварки в зимний период.

Контраргументом, противостоящим всем перечисленным недостаткам, является многофункциональность инструмента, удобство его эксплуатации. Техника работы на таких аппаратах наиболее простая, понятная для новичков. Именно поэтому большинство пользователей выбирает сварку инверторного типа.

Инверторные аппараты получили такое обширное применение также благодаря разнообразию доступных технических параметров, которые предоставляют возможность эффективно и качественно соединять любые конструкции, выполненные из разных металлов и их сплавов. Характеристики сварочных инверторов зависят от типа сварки, характерного для конкретной модели инструмента:

  • Автомат
  • Полуавтомат
  • Дуговая ручная сварка

При помощи инверторной сварки можно осуществлять не только соединение металлических конструкций, но и их резку.

Как подобрать инвертор для эксплуатации в домашних условиях

  • Если работы, связанные со сваркой металлических конструкций, не слишком объемные и продолжительные, к примеру, сварочный аппарат нужен всего лишь для соединения заготовок из углеродистой стали, толщина которых до 5 мм, можно спокойно покупать недорогой инвертор.
  • Если предполагается достаточно большой объем, продолжительные по времени сварочные работы, необходимо будет сваривать элементы конструкций разной толщины, из разных металлов, их сплавов, тогда рекомендуется обращать внимание на более мощные дорогие инструменты, обладающие широким функционалом (AC/DC, MMA/TIG, большой диапазон рабочего тока и прочие показатели).

По желанию покупателя при выборе сварки можно дополнительно обратить внимание на наличие функций: горячий старт, анти залипание электродной проволоки, форсирование сварочной дуги, прочих функций, облегчающих эксплуатацию оборудования.

electrod.biz

Сварочные аппараты инверторные. Как выбрать, цена

  Сосед по гаражу на прошлой неделе хвастался новым инверторным сварочником, даже дал попробовать поварить. Восхищению не было предела – почувствовал себя почти профессионалом, даже погрузился в мечты. Эх, был бы у меня такой, я бы в гараже и то и это, а на даче, а летом у родителей в деревне, ну и в таком духе. Решено. Покупаю. Звоню соседу узнать марку девайса, а он печально поведал, что, увы, аппаратик издох не поработав и двух недель.

  История может и вымышленная, но проблема то насущная – сварочные аппараты инверторные, как выбрать? Что необходимо знать для ориентирования во множестве предлагаемой продукции? Успокойтесь, не все так безнадежно, вы же прочли начало – читайте дальше.

Содержание статьи

Несколько слов о достоинствах сварочных инверторов

  Договоримся сразу – все только по существу, отметая ничего не значащие понятия, домыслы и мифы вокруг данного вопроса. Наша задача выбрать качественный сварочный аппарат.

  Можно долго говорить о том, как мало инвертор потребляет энергии, какая плавная у него регулировка силы тока или о его небольшом весе – вот даже плечевой ремешочек присутствует. Это, вне сомнения, немаловажные достоинства, но есть одно, которое превзойдет все остальные.

 Сварочный инвертор – источник ПОСТОЯННОГО сварочного тока, да еще из однофазной сети 220 V. Постоянный ток – это высокое качество сварочной дуги. Вот ответ, почему новичку так просто научиться варить инвертором.

Только «постоянка» способна варить:

  • легированные стали электродами типа УОНИ
  • нержавеющую сталь
  • чугун
  • титан

Недостатки инверторов

  О недостатках можно говорить только в сравнении. В данном случае, инвертор можно сравнить только с традиционным аппаратом трансформаторного типа – тогда недостатков нет.

  Разве что к недостатку можно отнести сложную электронику, которой напичкан данный девайс. Отвертка, плоскогубцы и наивная решительность, этого безнадежно мало для того, чтобы попробовать найти и устранить причину неисправности сварочного инвертора.

  Конечно, поменять тумблер включения в сеть или выгоревший разъем для сварочного кабеля, рискнуть можно.  Но, что касается электроники – однозначно к профессионалу и, как правило, это будет стоить денежек. Такой вот недостаток.

Характеристики инверторов

  • Виды сварочных инверторов

Сварочный аппарат инверторный – понятие общее, включает в себя несколько видов аппаратов делящихся по типу сварки:

  1. Ручная дуговая сварка плавящимся электродом (ММА)
  2. Полуавтоматическая дуговая сварка в среде защитных или инертных газов (MIG-MAG)
  3. Ручная дуговая сварка неплавящимся вольфрамовым электродом в среде инертного газа (TIG)

В продаже есть инвертора как для каждого вида сварки, так и комбинированные.

  • Питающая сеть

  Разные марки сварочных инверторов могут питаться от сети 220V и 380V. Аппараты на 380V относятся к классу производственных, поэтому рассматривать их мы здесь не будем. Подавляющее большинство инверторов работают от однофазных бытовых сетей с напряжением 140 – 240V.

  По-простому, этот параметр указывает, что можно выжать из аппарата, его предельную силу тока. Обычно эти показатели рисуют от 160А до 300А

  Поскольку этот показатель один из главных, то производители вписывают его в маркировку. Например: Ресанта САИ 220, Aurora OVERMAN 180 – эти циферки и есть максимальная сила тока.

  Как всегда, есть одно «но» – производители, особенно те, которые из Поднебесной, зачастую завышают показатели. Если заявлен показатель в 300А, то это ну очень сомнительно, все-таки есть некоторые пределы.

  Самый простой способ определить максимальное значение силы тока – вскрыть аппарат и посмотреть на диодный мост. Например, он будет состоять из 6 диодов по 30А – соответственно получим 180А на выходе при максимальной нагрузке.

  Легкий и компактный – тем и привлекателен. Средний вес инвертора 5 – 10кг, при размере небольшого чемоданчика. Многие производители, в виде бонуса, предлагают свою продукцию в удобных кейсах.

О чем могут рассказать маркировки и аббревиатуры

  Описание характеристик могут вогнать в ступор неискушенного человека, поэтому полезно разобраться с самыми часто встречаемыми обозначениями:

  • U(B) – напряжение питающей сети. Пример: U(B) 1×220, где 1 означает однофазную сеть, а 220 напряжение.
  • I – сила тока производимая аппаратом
  • Imax – максимальная сила тока
  • Imin– минимальная сила тока
  • Inom(leff)– номинальная (эффективная) сила тока
  • IminImax – предельные значения, пример: Imin – Imax = 20А – 180А
  • Uх.х. либо НХХ – напряжение холостого хода
  • ПН или ПВ – продолжительность нагрузки (продолжительность включения) при максимальной нагрузке на аппарат. Измеряется в %.

Пример – ПН(ПВ)=40%, общепринятый цикл сварки – 5 минут, 5×40%=2 минуты. Означает, варим 2 минуты и на 3 минуты делаем паузу.

  Эти показатели не должны пугать, 40% это вполне нормально, аппарат редко используется на полную мощность.

  • IP – степень класса защиты, пишется с двумя цифрами. Первая цифра говорит о классе защиты от пыли и мелких предметов, вторая о классе защиты от воды.

Пример: IP21 – цифра – 2 означает защиту от предметов не меньше 12.5мм; 1 – защита от капель воды, падающих вертикально (самая распространенная).

Классификация защиты от пыли от 1 до 6, аппарат с классом 6 полностью защищен и может работать в помещениях с максимальным загрязнением воздуха.

Классификация защиты от воды от 1 до 8, аппарат с классом 8 может работать под водой.

  • «Hot-Start» — «горячий старт» – импульсное повышение сварочного тока при соприкосновении электрода с металлом. Помогает розжигу дуги, полезно для новичков.
  • «Arc-Force» – «форсаж дуги» – импульсное повышение сварочного тока при разрыве сварочной дуги, падении напряжения в сети. Функция поддерживает стабильное горение сварочной дуги. Более удобна при наличии индивидуальной регулировки.
  • «Anti-Stick» – «анти прилипание» – при коротком замыкании (залипании) между электродом и деталью функция выводит аппарат в режим холостого хода, позволяет не нагружать как инвертор, так и сеть.

Как выбрать сварочный инвертор?

  • Прежде всего, необходимо определить для каких целей покупается аппарат, какие типы металлов на нем будут свариваться.
  • Для сваривания обычной углеродной стали толщиной более 1.5мм достаточно приобрести инвертор для ручной дуговой сварки плавящимися электродами (ММА)
  • Для сваривания сталей толщиной менее 1.5мм (например, кузовные работы на авто) идеальным будет инверторный полуавтомат (MIG-MAG)
  • Для сваривания нержавеющих сталей самым оптимальным будет сварочный инвертор с аргонно-дуговой горелкой (TIG)

Почти все инверторные полуавтоматы и аргонники обладают функцией ММА

  • Теперь определимся с мощностью сварочного аппарата. По этому критерию принято классифицировать аппараты на бытовые (160 – 180А), полупрофессиональные (200 – 250А) и профессиональные (250 – 300А). Такая классификация весьма сомнительна и скорее вызвана соображениями маркетинга, для создания разнообразия.

  Как показывает практика, сварка производится в 90% случаев электродами Æ 3мм. Вот на что необходимо обращать внимание. Конечно, вам могут возразить, что аппарат в 160А спокойно справится с таким диаметром. Но это в идеальных условиях напряжения сети. Не секрет, что в некоторых сельских регионах 180V – норма. Удлинитель своим сопротивлением тоже сожрет напряжение.

  Также сварочным аппаратом часто пользуются для резки металла. Не везде можно подлезть болгаркой или прожечь отверстие в трубе. В таких случаях надо бы поддать силы тока, а нечем.

Для комфортной работы с «тройкой», 200 – 250А самый оптимальный вариант, не экономьте на мощности.

  • Качество комплектующих – еще один немаловажный критерий для выбора инвертора. Если нет возможности разобраться в этом вопросе самому, есть одно хорошее решение. Отправляйтесь в ближайший сервисный центр или к мастеру по ремонту. Тут вы получите самую исчерпывающую информацию.

 Цена и другие важные показатели при выборе сварочного инвертора

  Если говорить о цене, то тут все зависит больше от бренда. Для сравнения рассмотрим средние цены на аппараты разных фирм с похожими характеристиками:

Blueweld 16000 – 30000руб

Elitech 17000 – 20000руб

Fubag 16000- 17000руб

Интерскол 8000 – 10000руб

 Ресанта 5000 – 10000руб

  Конечно, в бюджетных вариантах будут и кабеля короткие и держатель, который быстро сгорит, но дешевле это купить отдельно: 3 м на «массу» и 5м на держатель самое то.

  Главное, что нужно усвоить – не спешить с приобретением. Присмотреть вариант, максимально узнать о нем. Не зацикливаться на одном – расширять поиск. Учитывать наличие сервисных центров. При таком подходе, решение однозначно придет и будет вам счастье.







dachniy-ray.ru

как выбрать аппарат, характеристики, цены (видео)

Когда принято решение о приобретении сварочного аппарата, наиболее выгодно приобрести сварочные аппараты инверторные, как выбрать — вопрос актуальный. Поскольку этот агрегат стоит больших денег, то его выбирают особо тщательно — никому не хочется, чтобы деньги были выброшены на ветер. Стоит заметить, что бытовые сварочные агрегаты могут быть не только инверторные, существуют еще и трансформаторного типа, но они уже устарели. Трансформаторные агрегаты более тяжелые, громоздкие и обладают малой продолжительностью включения (ПВ) и продолжительностью нагрузки (ПН). Сварочные аппараты инверторного типа наиболее выгодны для дачи или работ в гараже.

Принцпипиальная электрическая схема сварочного инвертора.

Что это такое? Достоинства и недостатки

На данный момент сварочные инверторы являются самыми современными устройствами, которые на сегодняшний день практически полностью вытеснили трансформаторные. Они более компактны и легки при переноске, а также просты в работе.

Сварочный инвертор состоит из выпрямителя, фильтра, инвертора и частотного преобразователя. Принцип действия заключается в следующем: аппарат подключается к электрической сети (частотой 50Гц), питание подается на выпрямитель. Выпрямитель на выходе выдает уже постоянный ток, который преобразовывается инвертором в переменный высокой частоты (от 20 до 50 кГц), при этом напряжение довольно низкое (до 100 В). Сила тока при этом составляет 100-250 ампер. Во время сварки сила тока регулируется частотным преобразователем.

Схема блока питания сварочного аппарата инвертора.

Как видно, главным техническим новшеством является высокая частота, а не мощный трансформатор, как у его предшественника. Именно частотное регулирование позволяет уменьшить размеры и снизить его вес. К примеру, сила тока в 250 ампер достигается в инверторном сварочном устройстве преобразователем весом около 1 кг, а для старых моделей аппарата требовался трансформатор весом под 20 кг.

Инверторы сварочные обладают следующими достоинствами:

  1. Малый вес и малый габариты.
  2. На инверторных устройствах возможно применение электродов как для постоянного тока, так и для переменного. Это позволяет проводить одним и тем же устройством сварку не только стальных материалов, но и сваривать чугунные и цветные металлы.
  3. Возможность аргонодуговой сварки. Это достигается высокими значениями электрического тока, которые регулируется в широком диапазоне.
  4. Имеется возможность горячего старта. Для того, чтобы поджечь электрод, преобразователь выдает максимальное значение тока.
  5. Низкая вероятность залипания электрода при соприкосновении со свариваемым материалом. Это достигается путем снижения силы тока до минимального значения. Эта возможность позволяет начинающим сварщикам избежать проблем при работе.
  6. Возможность недопущения залипания металла при сварке. Эта функция активируется автоматически, когда капли металла готовы оторваться от поверхности. Преобразователь автоматически выдает максимальный ток.

Недостатками таких инверторных устройств являются:

Конструкция сварочного инвертора.

  1. Высокая стоимость. Они в 2,5-3 раза дороже трансформаторов.
  2. Слабая пылезащищенность. Любая электроника чувствительна к пыли. Такие агрегаты следует раз в полгода-год чистить (в домашних условиях). При работе на крупных объектах чистку проводят по мере загрязнения.
  3. Нельзя эксплуатировать инверторные цстройства при температуре ниже -15оС. Это относительно спорный недостаток, поскольку при температурах ниже 0 сварка должна производиться в шатрах или других обогреваемых помещениях (согласно технологии и ГОСТ).
  4. Малая маневренность. Он хоть и легче трансформатора, но шнур для подключения не может быть длиннее 2 метров, нельзя включать через удлинитель.

Когда рассмотрены достоинства и сварочных инверторов, стоит описать, как выбрать инверторный сварочный аппарат.

Как выбрать сварочный инвертор?

Первое, что следует сделать, выбирая агрегат, это определиться с требуемыми техническими характеристиками. Так требования к устройству для дома или других бытовых целей, существенно ниже, чем к профессиональным агрегатам.

Схема устройства сварочного аппарата.

Главное, что нужно определить, перед тем как выбрать сварочный аппарат — это необходимая категория сварочных устройств или области применения. На данный момент существуют 3 класса аппаратов:

  1. Бытовой. Подразумевает работы в доме и других хозпостройках. Не требует высокого качества сварки. Характерен кратковременными режимами работы (работы, имеющие небольшой объем). Ток такого агрегата может быть в диапазоне 100-200 ампер.
  2. Профессиональный. В основном, приобретаются фирмами, которые предоставляют ЖКХ-услуги или автомастерскими. Здесь требуется высокое качество, которое указывается производителем в графе «качество» — высокое. Такое устройство должно обеспечивать продолжительную работу при жестких условиях. Сила тока должна быть в диапазоне от 200 до 300 ампер.
  3. Промышленные. Требуют высокое качество при интенсивной (непрерывной) работе. Позволяют выполнить большой объем работ. Сила тока должна достигать 500 ампер и не опускаться ниже 250-300.

Следующим этапом выбирается мощность и ток аппарата. Абсолютно все производители под номинальным значением подразумевают то, который будет обеспечена работа сварочного устройства без перегрузок и перегревов при соблюдении норм продолжительности нагрузки (повторно-кратковременный режиме). Часто указанный ток и является рабочим значением тока для агрегата. Например, домашние работы (сварка с использованием электрода 2мм элементов с шириной сварочной поверхности до 5мм). Ток должен быть порядка 120-130 ампер, а аппарат берут с запасом в 50-60% от необходимого рабочего тока. Этот запас необходим из-за того, что при работе на максимальном значении электроника будет перегреваться, в случае падения напряжения сети выходной ток также падает и будет ниже заданного, мощность может упасть при увеличении длины питающего кабеля, практически все иностранные производители завышают номинальные значения мощности своих агрегатов. Для бытового сварочного аппарата лучше взять агрегат с максимальным током 200-230 ампер.

Следующим существенным параметром является питающая электросеть. Если сеть стабильно выдает 220 вольт ±10%, то это не требует дополнительных изысканий.

Если сеть нестабильная и перепады могут быть более 10%, то следует узнать рабочий диапазон напряжений. Особенно это актуально для сельской местности, городских окраин и частных кварталов.

Вопрос фирмы и цены

Когда технические параметры инвертора определены, следует рассмотреть вопрос цены и фирмы-изготовителя. Из-за того, что подобные устройства очень дорогие, возникает стремление приобрести надежный и долговечный аппарат. Итак, как правильно выбрать сварочный инвертор по ценам и фримам?

Первое, что стоит отметить — не всегда дешевый аппарат будет надежным (хотя не факт). Многие производители специально завышают технические характеристики. Например, указанный в инструкции ток 150 ампер является не рабочим, а максимально допустимым. Т.е. вместо длительной работы аппарата на 150 амперах допускается лишь кратковременное повышение тока (для предотвращения залипания). Следующий момент — аппараты разных фирм с одинаковой мощностью будут находиться примерно в одной ценовой категории.

Способы подключения сварочного инвертора.

Дело в том, что стоимость электроники и материалов у всех примерно одинаковы, разница заключается только в сборке и качестве пайки схем, поэтому цена будет колебаться в диапазоне ±15-20%. Самые дешевые — одноплатные агрегаты. В них вся электрическая часть впаяна в одну плату, стоимость которой составляет 75-85% от общей стоимости. Такие инверторы нельзя отремонтировать при выходе из строя, что не хорошо, однако некоторые одноплатные успешно работают годами — тут как повезет, но желательно от них отказаться. Вычислить одноплатный не составит труда (если не сказал продавец и не указано в паспорте) — у них силовые разъемы расположены вертикально один над другим. Не стоит поддаваться на рекламу, которая предлагается приобрести комбинированный аппарат — они работают хуже специализированных.

При выборе бренда не стоит доверять неизвестным фирмам. Важно помнить, что некоторые китайские и польские фирмы, изготавливающие некачественную продукцию, маскируются под российские и белорусские, используя славянские названия и регистрируя «бренд» на территории СНГ (а производство находится в Польше или Китае). Наиболее известные производители, которые изготавливают качественные аппараты — «Сварог» и «Барс», хоть они и изготовлены в Китае.

Среди отечественных изготовителей, лидерами являются «Форсаж» (Государственный Рязанский приборостроительный завод) и «Neon» (СевЭКО).

http:

Есть и более «брендовые» производители, однако их стоимость существенно выше, и по-сути является лишней переплатой. Важно знать и то, что некоторые горе-изготовители маскируются под «бренды», в том числе и перечисленные выше, поэтому следует тщательно следить за указанием изготовителя.

Немаловажным является и гарантийное обслуживание. На качественные агрегаты гарантия дается, в среднем, на 2 года. Все более-менее приличные фирмы имеют свои сертифицированные точки сервисного обслуживания.

Несколько слов в заключение

Многие люди, помимо мощности, целей и фирмы, считают главным и дизайн, цвет ит.д. Тут следует понимать, что аппарат выбирается «для себя» на конкретные работы, поэтому к выбору следует отнестись со всей серьезностью.

masterinstrumenta.ru

Типы сварочных аппаратов и их выбор

Сварочный аппарат является электроустройством, с помощью которого производится сварка, а именно самый надежный и долговечный способ крепления металлических деталей, существующий уже более века.

Схема устройства сварочного аппарата.

Это электрооборудование выполняет соединение или резку деталей из металлов и их различных соединений с минимизированными затратами. Рассмотрим более подробно виды таких аппаратов и их основные функции.

Сварочные источники тока

Данные виды сварочных аппаратов нужны для преобразования напряжения в ток. Зависимо от схемы на выходе получаем электродугу, имеющую постоянный или же переменный потенциал. По типам различают следующие аппараты:

  • трансформаторный;
  • выпрямительный;
  • инверторный.

Конструкция трансформатора.

Трансформаторный источник самый простой в использовании, работает за счет трансформатора, который снижает напряжение сети к сварочному и имеет на выходе переменный ток. Сила тока регулируется за счет изменения расстояния между обмотками.

Для сварки цветных металлов или улучшения горения дуги трансформаторный сварочный аппарат доукомплектовывается дополнительными элементами, что увеличивает его вес в несколько. Наиболее ответственные работы выполняются за счет применения электродов переменного тока.

В современной модели трансформаторного аппарата используют мощные вентиляторы, ведь большая часть его энергии приходится на нагрев. Данный аппарат для сварки имеет КПД около 90%.

Достоинства:

  • приемлемая стоимость;
  • надежность;
  • долговечность — качество, позволяющее использовать различные сварочные аппараты переменного тока на протяжении многих лет.

Недостатки:

  • имеет довольно большой вес;
  • применяется редко, несмотря на все свои достоинства.

Схема сварочного выпрямителя.

Выпрямительный источник — оборудование, использующееся для сварки после преобразования переменного тока в постоянный. Он состоит из следующих комплектующих:

  • токопонижающий трансформатор;
  • диод;
  • датчик регулировки и защиты.

Данный сварочный аппарат обеспечивает, по сравнению с трансформаторным аппаратом, наиболее качественные швы при варке. Выпрямительный аппарат имеет наибольшую стабильность в части сварочного тока и электрической дуги.

Достоинства:

  • небольшая стоимость;
  • надежность.

Недостатки:

  • большой вес;
  • сложность в работе, ведь в процессе варки наблюдается сильное перенапряжение сети.

Устройство инверторного сварочного аппарата.

Инверторный источник — это наиболее популярный в настоящее время вид сварочного аппарата. Рассмотрим его отличия от трансформаторных и выпрямительных сварочных аппаратов:

  1. Работает при токе частоты в несколько десятков килогерц (обычный до 50 Гц).
  2. Требуется трансформатор малых габаритов.
  3. Более качественные швы.
  4. Трансформатор инвертора весит несколько сот грамм при токе 160А, остальные — 18 кг.
  5. Общая масса всего инвертора не более 7 кг.

Инвертор состоит из преобразователей электрической энергии, сетевого фильтра, трансформатора. Дополнительно для защиты инверторов применяют датчики для охлаждения, предохранители, ограничители перенапряжения.

Есть недостаток: не желательно работать в запыленных помещениях, при дожде.

Вернуться к оглавлению

Основные характеристики сварочного аппарата

Рассмотрим более подробно каждую их характеристик согласно каталогу моделей:

  1. Продолжительность включения.

В зависимости от производителя сварочного аппарата продолжительность включения измеряется по-разному. Например, в Европейском стандарте EN 60974-1 учитывается продолжительность сварки только при температуре 40º С до первоначальной остановки от перегрева.

Технология сварки.

Итальянская компания Telwin в расчетах применяет температуру не более 20º С при работе с перерывами и учитывает количество электродов, используемых за этот период. В расчетах этой компании ПВ получается немного завышенным, поэтому выбор сварочного аппарата является очень важным в плане методики расчета ПВ.

Из всего вышеизложенного можно сделать вывод, что аппарат европейской компании, имеющий ПВ в 10-20%, будет иметь такую же продолжительность работы, как и итальянский (ПВ 60-80%).

  1. Ток холостого хода.

Его пределы — 60-85В. Чем выше напряжение, тем проще зажигается дуга.

Существуют модели аппаратов для сварки инертным газом или же проволокой. В быту они применяются очень редко, так как главным их недостатком является высокая стоимость (по сравнению с другими моделями).

Но если же выполнять трудную работу на профессиональном уровне, то применение данных моделей будет весьма актуальным.

  1. Диапазон измерения сварочного тока.

Частично показывает мощность аппарата. Чем больше мощность, тем вероятнее установить электроды большего размера. Также увеличивается ПВ при работе с небольшими электродами при равномерном распределении силы тока.

В быту для всех видов трансформаторов используют 3-миллиметровый электрод с допустимо максимальной мощностью в 150А, а для инверторных аппаратов — 4-миллиметровый с меньшей допустимой мощностью.

При выборе электродов нужно обращать внимание на рекомендуемые токи при работе со сварочными аппаратами.

Вернуться к оглавлению

Разновидности сварки

Виды сварных соединений.

Способ ручной дуговой сварки в настоящее время является наиболее актуальным видом сварки смазочной проволокой. При плавке проволоки происходит надежное крепление металла, а смазка, которой покрыта проволока, защищает швы от воздействия воздуха, улучшая этим качество швов.

Данный способ применяется при сварке черных и некоторых цветных металлов (сплавов). При сварке только цветных металлов происходит мгновенная плавка с выделением пара, что приводит к некачественному шву.

Способ ручной сварки при помощи защитных газов

Часто применяемой смесью является инертный газ (аргон) с добавлением оксигена. Это нужно, чтобы очистить от примесей и грязи свариваемый металл. При сварке используют электроды из аллотропного углерода (графита) или тугоплавкого материала (вольфрама).

Достоинства:

  • высокое качество шва;
  • полноценная защита сварочной ванны от попадания воздуха;
  • нет образований шлака.

Недостатки:

  • низкая скорость выполнения работ;
  • дорогостоящие материалы.

Несмотря на свои недостатки, такой способ ручной сварки очень популярен на сегодня.

Способ сварки в полуавтоматическом режиме

При сварке используются сварочная проволока или неметаллические сварочные электроды (смотреть любой каталог) в редких случаях. Полуавтомат для сварки не предусматривает автоматизированного перемещения. Сварка выполняется при помощи постоянного или импульсного тока. По типам сварки различают следующие:

  1. При помощи инертного газа (MIG).
  2. При помощи углекислого газа или кислорода (MAG).
  3. При помощи трубчатой проволоки (порошковой).

Способ сварки полуавтоматов применяют при соединении тонкого металла, цветных сплавов и металлов, широко используют в промышленности.

Вернуться к оглавлению

Дополнительные методы сварки

Плазменная сварка.

На сегодня (в основном в промышленном производстве) используются следующие методы сварки металлов.

Метод плазменной сварки

Этот промышленный метод имеет следующие способы сварки:

  • тепло выделяется за счет плазменной струи, которая получается в результате ионизации воздуха между электродами;
  • два электрода помещаются в плазмотрон.

Вышеуказанные способы применяют для резки металлов, нежели для сварки.

Метод контактной сварки

При использовании этого метода сварки соединенные части металла соприкасаются между собой, разогреваются до деформации, а потом сжимаются обратно. Контактная сварка имеет следующие разновидности:

  • точечная технология сварки;
  • стыковая технология сварки;
  • рельефная технология сварки;
  • шовная технология сварки.

Рассмотрим более подробно каждую из них.

Технология точечной сварки

Схема контактной сварки.

Данный вид работ выполняется с помощью аппарата конденсаторной сварки путем накладывания друг на друга заготовок и зажимания между двумя электродами, при этом подавая малый ток и значительное напряжение.

Таким образом, между заготовками получается сварная точка. При контактной сварке нужно хорошо подготовить поверхность для работы. Сварка производится в ручном и автоматизированном режимах и пригодна для любых видов металла.

Технология рельефной сварки

Это сварочный процесс, соединяющий заготовки одновременно в нескольких точках. Данная технология подобна точечной сварке. Они отличаются тем, что рельефная сварка зависит от формы свариваемой поверхности, а точечная — от рабочей зоны электрода.

Достоинства:

  • соединение деталей производится в нескольких точках одновременно;
  • получается надежный сварочный шов.

Машина рельефной сварки используется для крепления отдельных деталей в автомобилях, для соединения метизов. Этот метод применяется в радиоэлектронике для соединения мелких схем.

Аппараты для сварки враструб

Область применения — сварка пластиковых труб и оцинкованных изделий диаметром не менее 16 мм и не более 125 мм. Существуют следующие типы этих аппаратов:

  1. Аппараты для ручной работы с трубами мини-размеров и диаметров (способ муфтовой сварки).
  2. Автоматизированные аппараты для работы с тубами больших диаметров.

Магнитопроводный сварочный аппарат из электродвигателя — самодельный аппарат, использовавшийся в прошлом веке. Для его изготовления для начала потребуется схема, согласно которой будут соединяться все детали между собой. Также нужно выбрать подходящие материалы в нормальном состоянии. Основными комплектующими для сборки этого аппарата для сварки являются:

  • корпус асинхронного электродвигателя небольшой мощности;
  • магнитопровод;
  • киперная лента;
  • электрокартоновые круги;
  • эмаль-провод сечением 7,5 мм2;
  • шина прямоугольная сечением 25 мм2.

В корпусе двигателя размещается магнитопровод, с двух сторон закрытый кругами из электрокартона и обмотанный киперной лентой. Потом выполняются первичная (эмаль-проводом) и вторичная (медной прямоугольной шиной) обмотки.

Максимальный выход тока в первичной обмотке — 25А, а во вторичной — 200А. При сварке в течение 30 минут сварочный аппарат переменного тока нагревается максимум до 70º С. Главный недостаток в том, что потребляется большая мощность при сварке.

expertsvarki.ru

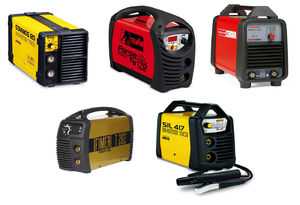

Какой инверторный сварочный аппарат лучше выбрать? — Моя ковка

Профессиональному сварщику или человеку, имеющему большой опыт сварочных работ, не составит труда выбрать нужный сварочный аппарат, так как он уже знает все характеристики, которыми должен обладать инструмент. Новичку же очень легко растеряться перед большим количеством различных моделей этой аппаратуры, представленной на современном рынке электроинструментов.

Конструкция сварочного инвертора.

Ассортимент сварочных аппаратов огромный, поэтому приобрести наилучший вариант для конкретного случая достаточно сложно. Наиболее популярным типом сварочных аппаратов является инверторный. Поэтому далее будет рассмотрено, как правильно выбрать инверторные сварочные аппараты.

Принцип работы сварочного аппарата инверторного типа

Принцип действия такого устройства основан на том, что стационарное напряжение с помощью специального фильтра преобразуется с частоты 50 Гц в 25-50 кГц. Благодаря этому можно заменить крупногабаритный силовой трансформатор на небольшой высокочастотный. Использование принципа широтно-импульсной модуляции позволяет легко управлять силой сварочного тока и добиться стабильности горения дуги.

Принцип работы инвертора.

Современный сварочный инвертор потребляет в несколько раз меньше мощности по сравнению с традиционными выпрямителями. При этом КПД устройства достигает 95%. При помощи интегрированного силового трансформатора высокочастотное напряжение уменьшается до 75-95 Вт, а ток увеличивается до 200 А и боле. Благодаря предварительному преобразованию тока инверторные аппараты выпускаются небольших размеров. Например, чтобы получить ток 170 А, необходимо применить трансформатор весом около 250 г.

Переменный ток, проходя сквозь выпрямитель, преобразуется и, минуя высокочастотный фильтр, поступает на дугу. Наиболее сложной и дорогостоящей частью инверторного сварочного аппарата является блок управления, с помощью которого можно контролировать все преобразования тока. В таких устройствах управление осуществляется с помощью MOSFET или IGBT модулей.

Вернуться к оглавлению

Преимущества и недостатки инверторных сварочных аппаратов: на что обратить внимание

Технологические преимущества:

  • стабильное зажигание дуги;
  • возможность сварки металлоконструкций любых сложностей даже начинающими сварщиками;
  • качественная сварка трудносвариваемых сплавов;
  • универсальность внешней статической характеристики;
  • возможность сварки покрытыми электродами любых типов;
  • качественное формирование сварных швов;
  • возможность исключения магнитного дутья при сварке на постоянном токе;
  • устойчивая обратная связь тока.

Технические преимущества:

Способы подключения сварочного инвертора.

  • КПД агрегата достигает 95%;
  • небольшие габариты и вес изделия;
  • плавная регулировка процесса сварки;
  • высокий уровень электробезопасности;
  • дистанционное управление;
  • небольшой расход дефицитных электротехнических материалов;
  • большой диапазон регулировки токов;
  • минимальные потери электроэнергии в соединительных элементах и кабелях.

К основным недостаткам следует отнести следующее:

  1. Инверторные аппараты очень боятся пыли и загрязнения, поэтому их нужно часто продувать и чистить.
  2. Стоимость такой установки выше в несколько раз, чем цена обычного сварочного трансформатора. Поэтому если вам не требуется высокое качество сварного шва, то можно обойтись более дешевым сварочным агрегатом.
  3. Эксплуатировать сварочный аппарат не рекомендуется при температуре ниже 15°С, так как низкие температуры резко снижают срок его службы.
  4. Достаточно дорогой ремонт. Например, при выходе из строя модуля IGBT нужно будет заплатить около 1/3 стоимости всего аппарата. Поломки в основном происходят из-за резких перегрузок и скачков напряжения в питающей сети.

Вернуться к оглавлению

Классификация сварочных аппаратов инверторного типа

Принцпипиальная электрическая схема сварочного инвертора.

Как и все строительные электроинструменты, инверторные аппараты разделяются на бытовые, профессиональные и промышленные. Первый тип используется в том случае, когда необходимо произвести стандартную сварку небольшого объема в домашних условиях. В этом случае рабочий ток достигает значения не более 200 А.

Профессиональные аппараты применяются для проведения монтажных работ в условиях ЖКХ, ремонта различных коммуникационных систем, при конструировании каркасных сооружений и т.п. Такие сварочные агрегаты могут работать в более жестких условиях и создавать более качественные и надежные швы. При этом рабочий ток достигает значения в 300 А.

Промышленные установки используются для строительства инфраструктурных и промышленных объектов. Они могут непрерывно работать достаточно длительное время и создавать высокоточный сварочный шов. Рабочий ток может достигать значения в 500 А.

Каждому типу сварочных инверторов соответствуют определенные задачи и условия эксплуатации. Чем выше класс, тем качественнее получается сварочный шов и тем цена на устройство будет больше.

Вернуться к оглавлению

Как выбрать сварочный аппарат инверторного типа?

При выборе этих устройств следует обращать свое внимание на их мощность (номинальный рабочий ток), параметры сети и бренд.

Номинальный сварочный ток инвертора чаще всего указывается в паспорте на устройство. Номинальный ток — это ток, при котором аппарат может работать без перегрузок длительное время. Например, если вам для работы необходимо использовать ток в 120 А (сварка деталей толщиной 4 мм электродом 3 мм), то выбирать инвертор следует с номинальным током 180 А, то есть должен соблюдаться запас мощности в пределах 25-55%.

В большинстве случаев инверторные сварочные аппараты применяются для стандартных условий, для которых номинальный ток должен быть в пределах 180-200 А.

При выборе сварочного аппарата необходимо определить, в какой сети питания он будет использоваться. Большинство моделей сохраняют свои эксплуатационные характеристики при отклонениях напряжения в пределах 20% (185-253 В). К таким сетям относятся все промышленные и городские сети.

Если для работы сварочного инвертора применяется автономный электрогенератор или сельская стационарная сеть с большим отклонением напряжения, то нужно выбирать такой инвертор, в паспорте которого точно указан рабочий диапазон напряжения и возможность работы от генератора.

На отечественном рынке электроинструментов инверторные сварочные аппараты для хозяйственных нужд в основном представлены китайскими брендами. При этом выбирать рекомендуется известные и проверенные марки, которые имеют европейские сертификаты качества. Из таких устройств следует выделить «Buddy», «WEGA», «БАРС» и «СВАРОГ», которые поставляются в Россию уже много лет. Благодаря использованию высококачественных комплектующих и материалов они имеют высокий уровень надежности и подходят для всех стандартных задач.

Среди российских моделей можно выделить марку «Neon» и «Форсаж». Цена на такие устройства несколько выше китайских инверторов, так как они используют более качественные комплектующие.

Самыми дорогими и надежными сварочными инверторами выступают марки «Lincoln Electric», «ESAB», «Kemppi» и «EWM». Они применяются в основном для сварки ответственных конструкций, где нужно получить надежный и высокоточный шов.

При выборе сварочных аппаратов также необходимо обращать свое внимание и на косвенные признаки: наличие сервиса, сайта, каталога, инструкции на русском языке, сертификата и т.п.

Вернуться к оглавлению

Дополнительные функции сварочных инверторов

Некоторые современные сварочные агрегаты оснащены дополнительными функциями, с помощью которых сделать качественный шов намного легче. Среди таких функций следует выделить следующие:

  1. Горячий старт — позволяет кратковременно увеличить силу тока в момент зажигания дуги.
  2. Форсаж дуги — стабилизирует дугу при проведении сварочных работ, что предотвращает залипание электрода.
  3. Антиприлипание — обеспечивает автоматическое отключение аппарата при возникновении короткого замыкания.
  4. HOLD — запоминание показателей последнего режима сварки.

Сварочный аппарат инверторного типа — наилучший вариант как для профессионального сварщика, так и для начинающего пользователя. Если к выбору такого устройства вы подойдете со всей ответственностью, то сможете подобрать оптимальный вариант и по цене, и по качеству сварных работ.

moyakovka.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
