Трансформаторный сварочный аппарат

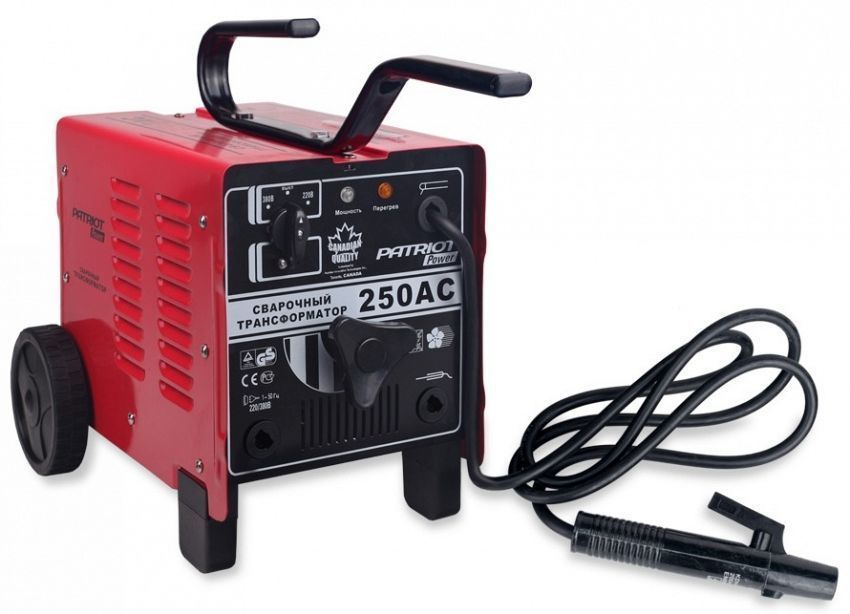

Трансформаторный сварочный аппарат переменного тока
Трансформаторные сварочные аппараты – простые по конструкции, надежные и недорогие. Сварочные аппараты данного типа неприхотливы, предназначены для сварки черных металлов встык и внахлест. Данный тип аппаратов является одним из самых распространенных. Покрытие применяемого электрода предназначено для защиты сварной ванны. Здесь, применяются плавящие электроды с рутиловым или фтористо-кальциевым покрытием.
Переменный ток, поступая в первичную обмотку, вызывает намагничивание сердечника. Проходя вторичную обмотку, магнитный поток сердечника вызывает в ней переменный ток более низкого напряжения, чем ток, который поступает на первичную обмотку. Чем больше количество витков на вторичной обмотке, тем больше напряжение и наоборот.
Основные характеристики трансформаторных аппаратов:
- напряжение питания, эти аппараты чувствительны к изменению питающего напряжения.
При понижении напряжения – выходные характеристики существенно ухудшаются. Напряжение питания 220В, 220/380В однофазное или 220/380 трехфазное; - напряжение холостого хода, напряжение на выходе трансформатора без нагрузки.
- Чем выше напряжение холостого хода, тем легче зажигается дуга и тем она стабильнее в работе. Нормальная работа, зависит от типа применяемого электрода и холостого напряжения. Для разного типа электродов для нормальной работы требуется разное напряжение холостого хода;
- сварочный ток регулируется ступенчато или плавно. Чем выше значение тока, тем большего диаметра электрод можно применять. В основном, необходимо 30 – 40А на каждый миллиметр диаметра электрода;
- диапазон диаметров электродов колеблется от 1,5мм. Возможный диапазон используемого электрода зависит не только от максимального значения тока, но и от вольтамперной характеристики аппарата.
При понижении напряжения – выходные характеристики существенно ухудшаются. Напряжение питания 220В, 220/380В однофазное или 220/380 трехфазное;КПД сварочных трансформаторов невысок — нечасто встречаются трансформаторы, превышающие 80% барьер КПД.
Проводя сварочные работы с трансформаторным аппаратом сложно добиться высокого качества шва. Во всяком случае, все минусы сварочных трансформаторов компенсируются невысокой стоимостью и неприхотливостью.

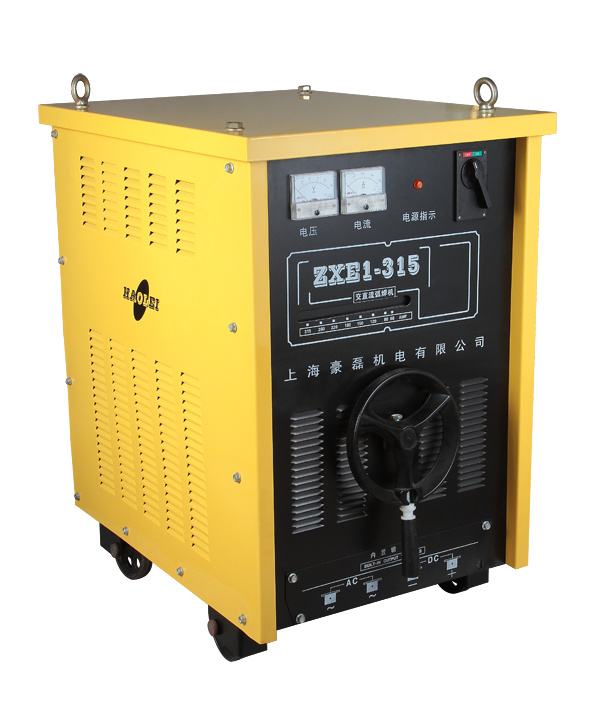

Трансформаторный сварочный аппарат (выпрямитель) постоянного тока
Сварочные выпрямители очень похожи по дизайну и конструктивным особенностям на предыдущие аппараты. Переменный ток выпрямляется, но при этом теряется часть мощности. Конструкция такого типа аппарата сложнее, тяжелее и дороже. Зато, работая на постоянном токе, ощущается более комфортная работа и дуга стабильнее. Кроме сваривания черных металлов возможна работа с нержавеющей сталью и цветными металлами, применяя определенные типы электродов. Постоянный ток обладает полярностью, поэтому необходимо это учитывать при выборе и подключении электродов. В профессиональной деятельности частое применение нашли аппараты именного данного типа. Характеристики сходны с предыдущим аппаратом.
Чем же отличаются трансформаторы постоянного тока от трансформаторов переменного тока? Аппаратом постоянного тока варить легче и удобнее, сварной шов получается более ровный и правильный.
Дуга аппарата переменного тока имеет небольшие скачки, потому и шов получается, несколько деформирован, но это не столь важно, если использовать его в бытовых условиях. Принцип действия работы выпрямителя основан на возможности полупроводников пропускать через себя электрический ток только лишь в одном направлении.
Трансформаторные аппараты неприхотливы в работе, по сравнению с инвертором. Инвертор, требует к себе более тщательного ухода и очень чувствителен к изменению напряжения. У аппаратов постоянного тока более мощная дуга, бытовая сеть переменного тока для таких аппаратов не подходит. Поэтому аппарат обладает выпрямителем, который преобразует ток в постоянный.
Какой сварочный аппарат лучше выбрать: инверторный, трансформаторный или полуавто
В разделе
Крепко соединить металлические элементы можно только с помощью сварочной дуги, производимой специальным девайсом. Общее название приборов, которые используются для сварки металлов — сварочные аппараты.
Различают несколько видов: трансформаторные, инверторные, полуавтоматы, полуавтоматы-инверторы. Какому прибору отдать предпочтение?
Виды сварочных аппаратов
Перед покупкой сварочного аппарата необходимо определиться с возможностями, ведь одни девайсы лучше всего использовать в гараже или на даче, а другие — ориентированы на выполнение сложных сварочных работ.
Тип сварочного аппарата определяет особенности его конструкции и назначения.

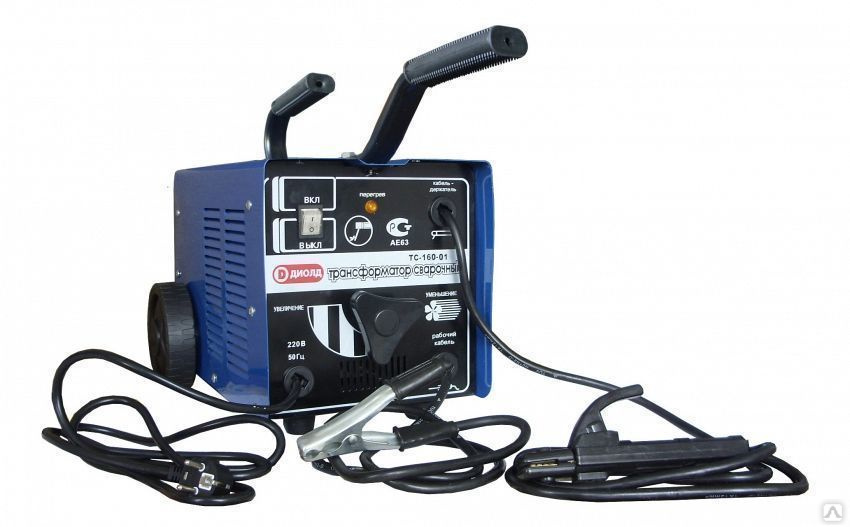

Трансформатор
Одна из самых простых разновидностей сварочных аппаратов. Ток, поступающий от сети, напрямую подается на обмотку понижающего трансформатора. При этом девайсы могут выдавать на электроды не только переменный, но и постоянный ток. Ключевые преимущества — простота конструкции, устойчивость к нагрузкам и невысокая стоимость. Однако, сварочные аппараты габаритные и много весят, поэтому не подходят для работ на высоте. Стабильность тока на выходе меньше, чем у инверторов, из-за чего образуется не очень качественный шов.
Отличный вариант — Deca TITAN 255E. Сварочный трансформатор подходит для промышленного использования. Минимальный ток сварки заявлен на уровне 40 А, а максимальный — 240 А. Диаметр электрода, который может использоваться, варьируется от 1,6 мм до 5 мм. Вес — 30 кг.
Инвертор
Усовершенствованная версия трансформаторного сварочного аппарата. Девайсы относительно легкие, удобные и простые в эксплуатации. Оборудованы специальными электронными схемами, которые обрабатывают поступающий от сети ток до его подачи на понижающий трансформатор. Благодаря этому на выходе получается более стабильный как переменный, так и постоянный ток. Как правило, предусмотрена система защиты от неконтролированного горения дуги. Оптимально подходят для неопытных сварщиков.
Сварочный инвертор, на который стоит обратить внимание — Dnipro-M SAB-258N. Предназначен для работы с электродами от 1,6 до 5 мм. Может применяться для сварки стали, «нержавейки» и чугуна. У девайса небольшие габариты (200 × 120 × 290 мм) и вес (3,7 кг), что позволяет использовать его не только стационарно, но и на высоте.

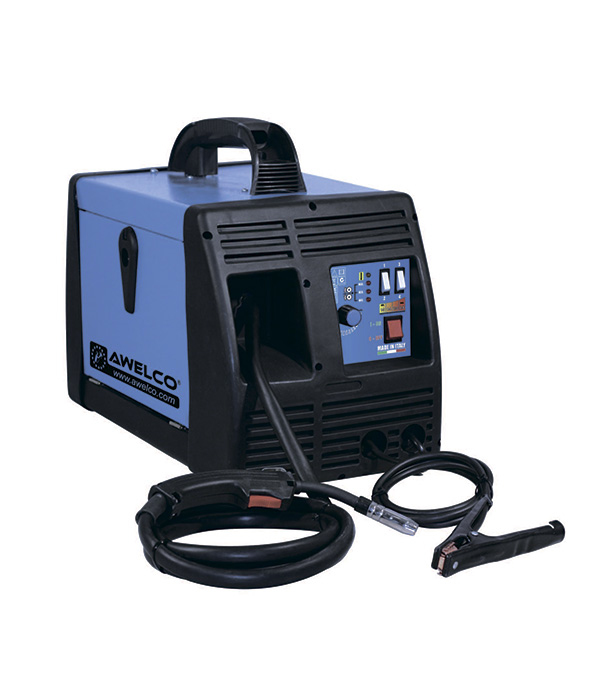

Полуавтомат
Девайсы электронной «начинки» похожи на обычные трансформаторы. Ток от сети подается на понижающий трансформатор сразу, без предварительной обработки. Ключевая отличительная черта — конструкция электрода. Используется тонкая проволока, которая с катушки подается к месту сварки через специальное сопло. Это происходит автоматически, поэтому сварщику не нужно регулировать длину электрода. Замену катушки приходится осуществлять значительно реже, качество сварочного шва высокое. Сфера применения значительно шире, чем у обычных трансформаторов. Можно использоваться как в быту, так и на СТО, строительных площадках.
Если вы ищете надежный и производительный сварочный полуавтомат, то обратите внимание на Temp PDU-200 220V. Девайс обеспечивает высокое качество дуги даже при наличии перепадов напряжения в сети. Может выполнять сварку типа ММА, TIG и MIG/MAG. Максимальный ток — 200 А. Диаметр электродов, которые можно использовать, варьируется от 1 до 5 мм, диаметр проволоки — от 0,8 до 1,2 мм.
Полуавтомат-инвертор
В таких сварочных аппаратах используется инверторная схема питания и частичная автоматизация процесса сварки. Ток от сети изначально проходит через инверторные схемы. В качестве электрода выступает тонкая проволока, которая по мере расходования автоматически подается к месту сварки. Агрегаты стоят дорого, но это компенсируется хорошим результатом.
Достойный представитель класса сварочных полуавтоматов-инверторов — Elitech IS 160PN (https://www.e-katalog.ru/ELITECH-IS-160PN.htm). Устройство может работать в двух режимах: ММА и MIG/MAG. Диапазон сварочного тока — от 20 до 120 А. Для сварки используются электроды диаметром от 1,6 до 3,2 мм. Сварочная проволока должна иметь диаметр от 0,6 до 0,8 мм.
При выборе сварочного аппарата в первую очередь обращайте внимание на такие технические характеристики, как сетевое напряжение, напряжение холостого хода, периодичность включения и наличие системы защиты. Лучше покупать девайсы с классом защиты от попадания в корпус посторонних предметов и защитой от влаги.
6.2 Основы дуговой сварки на переменном токе (AC)
Используется несколько типов аппаратов для дуговой сварки на переменном токе. Различают следующие типы:
Машина трансформаторного типа показана на Рис. 6-5. Инвертор показан на Рисунке 6-6, а генератор с приводом от двигателя показан на Рисунке 6-7. | Рисунок 6-5
|
На Рисунке 6-9 показано, что происходит с дугой за один цикл типичного сварочного аппарата с трансформатором переменного тока.
Напряжение в точках А и В равно нулю. Начиная с левой стороны графика, напряжение возрастает до максимума в одном направлении до точки C, а затем возвращается к нулю в точке A. Затем напряжение достигает максимума в другом направлении до точки D, а затем снова до ноль снова в точке B. Это действие повторяется с частотой 60 Гц (циклов в секунду).
Когда сварка на переменном токе выполняется с током 60 Гц, напряжение и ток равны нулю 120 раз в секунду, как показано на Рисунке 6-9. Каждый раз, когда ток пересекает нулевую точку, сварочная дуга на мгновение останавливается. Чтобы восстановить дугу, напряжение должно увеличиться настолько, чтобы позволить току преодолеть дуговой промежуток и поддерживать дугу. Важно, чтобы напряжение проходило через нулевое значение раньше, чем ток. Это поможет сделать дугу переменного тока стабильной. Аппарат для дуговой сварки переменного тока должен быть спроектирован таким образом, чтобы напряжение опережало ток.
Рисунок 6-8 | Рисунок 6-9 |
Другой метод стабилизации дуги переменного тока заключается в увеличении ионизации материала дуги.
Ионизация — это физическое явление, при котором частица приобретает электрический заряд. Эти ионизированные или заряженные частицы в пространстве между электродом и заготовкой облегчают прохождение дуги через зазор. Электроды, предназначенные для сварки на переменном токе, имеют в составе покрытия электрода ионизирующие вещества. Эти агенты помогают ионизировать материалы в дуговом промежутке и помогают стабилизировать дугу переменного тока.
Сварку переменным током можно выполнять только электродами, предназначенными для использования с переменным током. Если электрод не предназначен для использования с переменным током, дуга будет очень нестабильной.
Сварные швы, выполненные электродами переменного тока, имеют хорошее проплавление. Электроды большего диаметра используются для увеличения скорости осаждения металла. Более высокие скорости перемещения могут быть получены при использовании больших переменных токов и больших электродов. При сварке на переменном токе дуга отсутствует.
Дуговой удар будет обсуждаться более подробно далее в этой главе.
Рисунок 6-9 показывает ток, измеренный в амперах (оранжевая кривая), по отношению к напряжению или потенциалу (синяя кривая). Следует отметить, что напряжение опережает ток, либо ток немного отстает во времени от напряжения. Эта небольшая разница между напряжением и током должна быть предусмотрена в аппарате для дуговой сварки на переменном токе.
Инвертор против трансформатора Сварочные аппараты | Pro Welding
Что лучше: инверторный сварочный аппарат или трансформаторный сварочный аппарат? Довольно простой вопрос на первый взгляд, но, казалось бы, невинный вопрос часто приводит к спорам о старом и новом. Одной технологии уже сто лет, а другая, условно говоря, совершенно новая (инверторные сварочные аппараты стали широко распространены несколько лет назад).
Однако на самом деле не существует универсального сварочного аппарата. Как инверторные, так и трансформаторные сварочные аппараты имеют свои минусы и плюсы, но лучший сварочный аппарат — это тот, который соответствует вашим потребностям.
Тем не менее, если вы ищете новый сварочный аппарат и вам нужен объективный совет, чтобы выбрать между инверторными сварочными аппаратами и трансформаторными сварочными аппаратами в 2020 году, это руководство для вас.
Что такое инверторный сварочный аппарат?
Сварочные аппараты с инвертором имеют различные электронные компоненты, а также традиционный трансформатор, который регулирует электрический ток. Другими словами, инверторный сварочный аппарат регулирует напряжение, поэтому вы можете подключить свой сварочный аппарат к сети 240 В, но использовать его с выходным напряжением 80 В постоянного тока. Это делается с помощью импульсного источника питания или системы SMPS, которая очень быстро включает и выключает соединение (до миллиона раз в секунду).
Инверторные сварочные аппараты появились на рынке несколько десятилетий назад, но тогда они страдали от проблем с надежностью и отсутствием общего удобства использования. Тем не менее, у технологии, управляющей этими сварочными аппаратами, было достаточно времени, чтобы созреть, поэтому не позволяйте своим предыдущим впечатлениям влиять на ваше мнение о современном инверторном сварочном аппарате.
Современные инверторные сварочные аппараты оснащены микроконтроллером, который позволяет оператору изменять различные характеристики сварочного аппарата в соответствии со своим рабочим процессом. Вот некоторые из вещей, которые возможны в инверторном сварочном аппарате:
- Изменение и пульсация сварочного тока
- Использование переменных коэффициентов и изменение плотности тока
- Пользовательское время для автоматической точечной сварки
Преимущества использования инверторного сварочного аппарата
Современные функции, почему вы не единственная хотел бы приобрести инверторный сварочный аппарат в 2020 году, есть и много других преимуществ. Вот некоторые из главных преимуществ использования инверторного сварочного аппарата:
Возможно, самая большая разница между инверторным сварочным аппаратом и трансформаторным сварочным аппаратом заключается в размере. Инверторные сварочные аппараты компактны и очень портативны, что означает, что с ними намного проще работать, особенно во время удаленных проектов.
Просто для сравнения: инверторные сварочные аппараты могут весить менее 5 кг и по форм-фактору сравнимы с небольшим чемоданом.
Сварочные аппараты-трансформеры, с другой стороны, намного крупнее и могут весить до 50 кг при той же мощности. Поэтому, если вам нужен действительно компактный и портативный сварочный аппарат, о трансформаторных сварочных аппаратах практически не может быть и речи.
Эффективность
Еще одна причина выбрать инверторный сварочный аппарат вместо трансформаторного – эффективность. Инверторные сварочные аппараты имеют меньший трансформатор, а также сложную электронику, которая имеет более низкое сопротивление и тепловыделение, что позволяет реализовать две вещи.
Во-первых, инверторный сварочный аппарат может работать с большинством бытовых розеток, в том числе с подключением на 110 В, а во-вторых, они имеют гораздо лучший рейтинг эффективности от 80% до 90%. Это почти в два раза выше, чем у традиционных сварочных аппаратов с трансформаторами, эффективность большинства из которых составляет всего 50%.
Идеально подходит для начинающих и начинающих сварщиков
Сочетание компактных размеров и универсальности благодаря сложной электронике означает, что инверторные сварочные аппараты не так громоздки, как обычные трансформаторные сварочные аппараты, и просты в использовании. Кроме того, тот факт, что инверторные сварочные аппараты хорошего качества довольно недороги, позволяет легко рекомендовать их новичкам или обычным сварщикам.
Недостатки использования инверторного сварочного аппарата
Сложные внутренние устройства
С другой точки зрения, сложные внутренние устройства означают, что они могут выйти из строя, и это, безусловно, один из самых больших недостатков инверторного сварочного аппарата. В частности, дешевые инверторные сварочные аппараты склонны к падениям и поломкам (их вес и размер также не помогают), а это означает, что вам может потребоваться более частое техническое обслуживание.
Не подходит для длительного использования
Хотя сварочные аппараты с инвертором имеют более длительный рабочий цикл по сравнению с традиционными сварочными аппаратами с трансформатором и быстрее охлаждаются, они не предназначены для длительного использования, что характерно для профессиональных рабочих нагрузок.
Хотя идеальным вариантом для тех, кто хочет заниматься сваркой на полную ставку, по-прежнему будет профессиональный трансформаторный сварочный аппарат, вы можете выбрать более дорогой инверторный сварочный аппарат с лучшим качеством сборки.
Что такое трансформаторный сварочный аппарат?
Сварочный аппарат трансформатора работает путем преобразования среднего напряжения и умеренного тока (в диапазоне от 230 до 115 В переменного тока) в большой ток и низкое напряжение в диапазоне от 200 до 600 ампер.
И сварочные аппараты с инвертором, и сварочные аппараты с трансформатором обычно используют компонент, известный как понижающий трансформатор, который является основной частью этих сварочных аппаратов, но основное различие между сварочным аппаратом с инвертором и сварочным аппаратом с трансформатором заключается в том, что понижающий трансформатор в инверторе сварщик намного меньше.
Преимущества использования сварочного аппарата с трансформатором
Технологии сварочных аппаратов с трансформатором буквально насчитывают столетия, и трансформаторы получили широкое распространение в 1800-х годах, но не позволяйте этому обмануть вас, думая, что эти типы сварочных аппаратов устарели.
Сварочные аппараты-трансформеры по-прежнему широко используются, и есть несколько довольно убедительных причин, по которым вы также захотите их использовать.
Надежность
Сварочные трансформаторы не имеют ни одной движущейся части — это невероятно простые машины, что также делает их очень надежными. И хотя инверторные сварочные аппараты, несомненно, прошли долгий путь с точки зрения надежности, трансформаторные сварочные аппараты по-прежнему превосходят их в этом отношении. Так что, если вам нужен прочный и надежный сварочный аппарат в 2020 году, купите сварочный аппарат-трансформер.
Расходы на техническое обслуживание
Как вы понимаете, трансформаторные сварочные аппараты ломаются не очень часто (если вообще ломаются), и в редких случаях им все же требуется ремонт, как правило, это просто и понятно. Что еще более важно, маловероятно, что у вас возникнут проблемы с поиском запчастей, а общие затраты на техническое обслуживание также ниже, чем у инверторных сварочных аппаратов.
Разнообразные условия работы
Помимо очевидного недостатка в том, что они большие и тяжелые, трансформаторные сварочные аппараты довольно универсальны в различных условиях, в которых они могут работать, и, безусловно, более устойчивы, чем инверторные сварочные аппараты. Например, хотя вам нужна чистая, непыльная и относительно контролируемая среда для инверторного сварочного аппарата, вы можете использовать свой трансформаторный сварочный аппарат в пыльной, ветреной среде и в среде с высоким содержанием влаги.
Недостатки использования трансформаторного сварочного аппарата
Сварочные аппараты-трансформеры могут быть очень тяжелыми и большими по размеру, что может стать препятствием для сделки или вообще не быть проблемой в зависимости от ваших вариантов использования. Если ваша работа связана с работой в узких местах или вообще с переноской, о трансформаторных сварочных аппаратах не может быть и речи. Однако, если вы работаете в специализированной мастерской, трансформаторные сварщики отлично подойдут.
Обратите внимание, что проблема здесь в том, что сварочные аппараты с трансформатором трудно перемещать, а не невозможно.
Эффективность
Как мы уже упоминали, инверторные сварочные аппараты почти в два раза эффективнее своих трансформаторных аналогов, что может иметь большое значение, особенно в долгосрочной перспективе. В то время как более низкие затраты на техническое обслуживание действительно снижают эксплуатационные расходы до определенного уровня, регулярная и расширенная трансформаторная сварка может сократить эту экономию и увеличить общие эксплуатационные расходы в долгосрочной перспективе.
Отсутствие выхода постоянного тока (в младших моделях)
Сварочные аппараты с инвертором будут выдавать как переменный, так и постоянный ток, независимо от их модели. Это важно, если вам нужна совместимость с широким диапазоном электродов. С другой стороны, большинство трансформаторных сварочных аппаратов выдают только переменный ток.
Тем не менее, вы можете иметь выход постоянного тока и с трансформаторными сварочными аппаратами, но вам понадобится сварочный аппарат с выпрямительным трансформатором.
Выпрямитель преобразует переменный ток в постоянный, но обычно используется в более дорогих трансформаторных сварочных аппаратах.
Подумайте об этом перед покупкой
Понимание плюсов и минусов — отличный способ убедиться, что вы покупаете правильный продукт. Однако, когда дело доходит до различий между инверторными сварочными аппаратами и трансформаторными сварочными аппаратами, необходимо учитывать еще несколько моментов.
Например, ваш бюджет. Есть несколько действительно впечатляющих инверторных сварочных аппаратов, которые столь же недороги, но большинство трансформаторных сварочных аппаратов будут еще дешевле. Но есть предостережение: из-за более низких показателей эффективности ваш счет за электроэнергию с трансформаторным инвертором может в конечном итоге поглотить эту первоначальную экономию средств, особенно если вы собираетесь использовать их больше. Инверторные сварочные аппараты также более эффективны при использовании сварочных газов, что означает, что вы можете сделать больше с меньшими затратами.
