Сварочный электрод виды: Виды сварочных электродов

alexxlab | 12.02.1970 | 0 | Разное

Содержание

Виды электродов для сварки | Главный механик

Чтобы получить хороший результат в виде качественного сварного шва, перед началом сварных работ необходимо внимательно изучить необходимые для производства материалы. Нужно разобраться в видах электродов, ведь универсальных изделий для сварки пока не существует. Каждый вид применяется для конкретного материала и при определенных условиях.

Классификация сварочных электродов

Электроды – самый востребованный расходный материал для производства сварки или резки металлических изделий. Сварочный электрод – это токопроводящий стержень, через который электрический ток от сварочного аппарата передается к месту плавления металла.

Неплавящийся графитовый электрод

Электрод представляет собой стержень определенного размера, выполненный из металла или другого материала. Существуют разнообразные виды электродов для сварки:

  • Неплавящиеся стержни изготовлены из графита, а также могут быть торированными, итрированными и угольными.

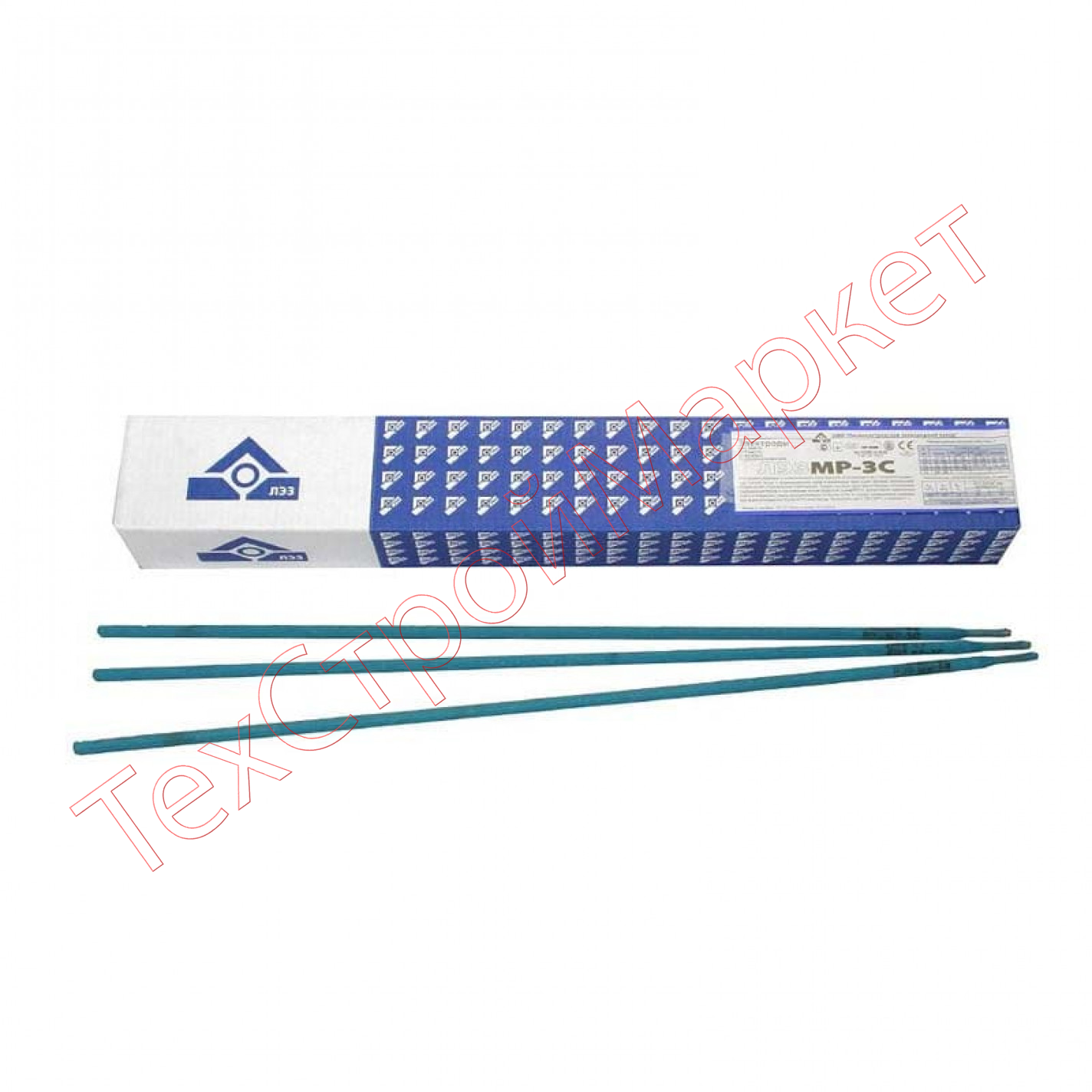

  • Плавящиеся электроды
    производят из легированных, высоколегированных и углеродистых марок стали, бронзы, меди, чугуна и других металлов. Эти изделия обладают покрытием, которое выполняет сразу несколько функций при расплавлении металла. К его «обязанностям» относится защита от газовой фазы сварочной ванны и стабилизация электрической дуги.

Изделия с щелочным покрытием легко образуют и стабилизируют дугу.

Процесс сварки происходит следующим образом. Края металлических частей расплавляются от тепла, которое производит электрическая дуга – поток ионов между анодом и катодом. Короткое замыкание, возникающее между двумя полюсами, становится причиной процесса ионизации.

Сварка выполняется одним электродом или несколькими, между которыми создается дополнительная дуга. Такой метод называется сваркой трехфазной дугой.

Как выбрать сварочный электрод по маркировке

В промышленности используются различные типы электродов для соединения металлов, которые обладают разной температурой плавления. Для каждой задачи подбирается специальный тип сварочного электрода. Например, одна марка электродов для сварки используется для тонкой листовой стали толщиной 0,5 мм, другой тип соединяет металлопрофили толщиной 5 мм.

Есть много типов стержней, которые классифицировать сложно. Типы для сварки стали определяются по ГОСТу 9467-75. Например, в буквенно-числовых обозначениях марок Э42А, Э38 и Э50А:

  • «Э» обозначает «электрод»,
  • число указывает минимальное время сопротивления разрыву,
  • буква «А» определяет возможность использовать наплавляемый пластичный металл повышенной вязкости.
  • буквой «Н» обозначаются изделия для наплавления на разные поверхности,
  • буквой «У» маркируются стержни для соединения изделий из углеродистой стали,
  • буква «Т» – для изделий из легированных теплоустойчивых сталей.

Химические элементы, входящие в состав наплавки, тоже отражаются в маркировке электрода, например:

  • «Х» – хром,
  • «М» – молибден,
  • «Б» – ниобий,
  • «Ф» – ванадий.

К одному классу отечественных и зарубежных сварочных материалов относится большое количество марок сварочных электродов.

Проволока для производства электродов маркируется так:

  • буквы Св означают сварочный тип,
  • число после букв определяет проценты углерода в металле,
  • буквенный код означает наличие легирующих веществ,
  • следующее число означает процент этих элементов в составе стержня.

Состав проволоки и стальных деталей должны выбираться в соответствии друг с другом.

Электроды с разным составом покрытия применяются для разных материалов, подбирая определенный вид для каждого случая. Покрытия электродов маркируются:

  • Б – основные. Содержат фторид кальция и карбонат, вступающий в реакцию с кислородом при горении дуги и образующий углекислый газ в качестве защиты. Сварка выполняется с применением постоянного тока обратной полярности. С использованием переменного тока получается шов низкого качества, и для улучшения приходится применять дополнительные меры для улучшения его качества.
  • А – кислые. В составе содержатся ферросилиций и ферромарганец. Такие стержни используют при создании нижних швов постоянным током и плавят металлы с высокой скоростью.
  • Р – рутиловые. Содержат жидкое стекло, двуокись титана (рутил), ферромарганец, карбонат и алюмосиликаты. Рутиловые эдлектроды применяются для сварки постоянным током соединения в любом расположении. Шлак, образующийся в результате химической реакции, защищает элементы от выгорания. Соединения получаются качественными и нетоксичными.
  • Ц – целлюлозные. Такие изделия содержат в составе целлюлозу, марганцы, ферромарганец, тальк и рутил. Они используются для производства любых швов хорошего качества с высокой скоростью. Вокруг сварочной ванны и дуги образуются защитные газы. Во время работы нужно следить, чтобы соединение перегревалось. Материал при работе разбрызгивается, поэтому метод считается неэкономичным. Его используют для производства соединений трубопроводов разного назначения.
  • П – прочие. Стержни с легирующими элементами в составе применяются для улучшения качества соединения.
  • С – специальные. Применяются для подводных сварочных работ, поскольку создают защищенный от проникновения влаги шов. В составе имеется жидкое стекло в смеси с веществами, содержащими смолы.

Все электроды, обладающие определенным видом покрытия, предназначаются для конкретных случаев. Рутиловое покрытие считается универсальным и является основным видом. Защитную функцию покрытия выполняют за счет окисления сплава, добавления легирующих веществ и создания защитного ореола из шлаков или газов. Таким образом формируются добротные сварные швы хорошего качества.

Тем не менее, при выборе типа электрода нужно ориентироваться не на его маркировку, а на характеристики изделия, которые определяются техническими стандартами.

Основные критерии выбора сварных электродов

Изделия для производства сварочных работ в первую очередь обращают внимание на его диаметр, на вид – плавящийся или неплавящийся, на полярность и род электротока, на тип покрытия и расположение шва.

Выбирая сварочные электроды, необходимо учитывать форму кромки металлического листа, его марку и параметры электротока. Такой важный параметр изделий, как диаметр, определяется по толщине соединяемых материалов. Самые тонкие стержни с диаметром 0,1 см применяются при сварке током от 20 до 25 А металлических листов толщиной до 0,015 см. Изделия толщиной 0,3-0,4 см являются самыми распространенными и применяются для сварки металлов толщиной менее 0,10 см. При этом применяется ток силой не более 220 А.

Чем больше диаметр, тем мощнее применяется сварочное оборудование. Максимальный диаметр изделий составляет 1,2 см. Для реализации бытовых задач применяются 3-миллиметровые электроды. Если размер стержня менее 2 мм, электрод используют для соединения тонких листов металла.

В промышленности чаще применяется «четверка», а электроды толще 5 мм используются в строительстве, судо- и мостостроении и в других крупных отраслях.

Нержавеющую сталь и алюминий соединяют с применением вольфрамовых электродов, используя при этом переменный ток для получения более качественного шва. Изделия из углеродистой стали соединяются электродами с рутиловым покрытием.

 Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению  подшипников и комплектующих на почту или звоните сейчас:

     +7(499)403 39 91



  Доставка подшипников  по РФ  и зарубежью.

  Каталог подшипников на сайте themechanic.ru





Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
tel:+7 (495) 646 00 12
[email protected] ru
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:

tel:+7 (495) 646 00 12
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

Виды сварочных электродов - Статьи о сварке – «СВАРБИ»

Качество сварочного шва на металлическом изделии во многом зависит от того, насколько правильно были подобраны электроды, которые представляют собой небольшие отрезки специальной сварочной проволоки, покрытой специальным защитным слоем. Сама проволока и покрытие могут изготавливаться из различных материалов, которые лучше будут подходить для сварки тех или иных видов металлов. Некогда применялись металлические непокрытые электроды, которые сегодня превратились в сварочную проволоку, которая используется в полуавтоматах при сварке в защитных газах.

Существует также и другой вид электродов, состоящих из неметаллических элементов. За основу их изготовления берется аморфный уголь (электротехнический). Для того чтобы правильно подобрать электрод для сварки или резки металла, необходимо разобраться в их видах.

Основная классификация сварочных электродов

В зависимости от того, какие элементы входят в состав стержней, они делятся на две больших группы:
  • Неметаллические
  • Металлические
К первой группе относятся графитовые и угольные электроды, которые не имеют металлического стержня. Они прекрасно подходят для сварки, резки, наплавки металла, так как обладают хорошей проводимостью тока и высокой температурой плавления. Они являются неплавящимися и используются для сварки с применением присадочного материала. Он может подаваться на дугу непосредственно в процессе сварки, а может укладываться на свариваемую область заранее. Их преимущества заключаются в следующем:
  • Возможность многократного использования
  • Не возникает прилипания электрода к поверхности металла
Металлические электроды, в свою очередь, состоят из различных металлов и их сплавов. Такие электроды имеют специальные покрытия, которые обеспечивают не только высокое качество шва, но и улучшают его эксплуатационные свойства, а также препятствуют атмосферным воздействиям на сварочную ванну. В состав газообразующего покрытия электрода может входить магнезит, крахмал, пиролюзит, ферромарганец и некоторые другие компоненты. Важно отметить, что металлические электроды могут быть плавящимися и неплавящимися, что влияет на способы и сферу их использования. В зависимости от того, из какого металла изготавливается электрод, определяется и область его применения.

Неплавящиеся  и плавящиеся металлические электроды

Неплавящиеся  стержни для сварочных аппаратов имеют высокую температуру плавления и используются обычно в среде защитных газов. К ним относятся вольфрамовые электроды с добавлением тория, церия, лантана, иттрия, что улучшает свойства сварки и качество результата. Что касается плавящихся электродов, то их стержни могут изготавливаться из таких металлов, как чугун, медь, алюминий, сталь, бронза, а также сплавы этих металлов в определенных соотношениях.

Критерии выбора электродов

Для настоящего профессионала выбор электрода будет складываться из таких критериев, как коэффициент шлакообразования, необходимая эксплуатационная прочность шва, соответствие электрода роду тока, применяемого для сварки, возможность сварки конкретным электродом в различных положениях, а также некоторые дополнительные параметры, такие как обеспечение для швов антикоррозионных свойств. И это далеко не полный список критериев, на которые обращает внимание опытный специалист. Для бытового же разового использования в выборе электродов лучше положиться на советы компетентных консультантов, которые помогут подобрать оптимальный вид электродов в соответствии с применяемым оборудованием и конкретными задачами, которые требуется решить. Тип требуемого электрода, его толщина, состав стержня и покрытия напрямую зависят от того, какие задачи предстоит решать. Специалисты компании "Сварби" готовы предоставить профессионалам полную техническую информацию по всему широкому ассортименту электродов, а также помогут определиться с выбором тем, кто покупает электроды для бытового использования.
Дополнительно вы сможете приобрести любое необходимое оборудование и расходные материалы.

Типы и марки сварочных электродов

Сварка металлов при помощи вольтовой дуги появилась в XIX веке и стала технологией, позволившей изготавливать объекты огромных размеров — от океанских кораблей до небоскребов. Сварные соединения и сегодня остаются наиболее распространенным видом создания неразъемных соединений.



Однако сварочные работы требуют специальных инструментов — прежде всего электродов, которые должны обеспечить надежное скрепление металлов «намертво». Поскольку в промышленности используется большое количество сортов стали и сплавов цветных металлов, для проведения сварочных работ требуется большое количество разных сортов электродов, приспособленных для разных материалов и видов сварки.

Сварочные работы делятся на несколько основных видов:

     - электроды для сварки конструкционных сталей;

     - электроды для сварки легированной стали;

     - электроды для сварки высоколегированных видов стали с особенными свойствами;

     - электроды для сварки чугуна;

     - электроды для наплавки металла;

     - электроды для сварки цветных металлов;

В общем, вариантов сварки много, и подборка необходимых для сварочных работ электродов – это ответственное дело, к которому нужно относиться внимательно. Итак...

Что требуется от электрода?

При сварке от всякого электрода прежде всего требуется:

     -устойчивое горение вольтовой дуги,

     -равномерное плавление металла и стабильный перенос его в сварочную ванну;

     -защита свариваемых металлов от воздействия воздуха;

     -получение прочного шва с нужным химическим составом и механическими свойствами;

     -минимальные потери металла при сварке на угар и брызги; -чтобы шлак легко удалялся с поверхности шва;

     -минимальную токсичность газов, выделяющихся при сварке.

Данные требования обеспечиваются благодаря подбору компонентов покрытия электрода.

Конструкция электродов

Самыми распространенными являются плавящиеся электроды для дуговой сварки. Такой электрод — это стержень из сварочной проволоки с нанесенным на его поверхность специальным покрытием. Его работа проста — проволока под воздействием высокой температуры плавится в вольтовой дуге и образует «тело» сварочного шва. .. а зачем нужно покрытие электрода?

Прежде всего для того, чтобы обеспечить газовую защиту зоны сварки от окружающего воздуха. При нагревании покрытие электрода разлагается с выделением газов, которые вытесняют воздух.

Кроме того, при сварке покрытие электрода выделяет химические вещества, которые вступают в химические реакции с расплавленным металлом шва, придавая ему особые качества или образуют на поверхности шва шлаковую корку.

Из чего состоит покрытие электрода?

Поэтому, по назначению в покрытии электрода можно выделить:

Газообразующие компоненты, которые при нагревании они разлагаются на газы вытесняющие воздух. К ним относятся некоторые минералы (мрамор, магнезит) или органические вещества (мука, крахмал, декстрин).

-Шлакообразующие компоненты, которые обеспечивают защиту кристаллизующегося металла от воздейцствия кислорода из воздуха. При высокой температуре они формируют шлак, всплывающий на поверхности шва. К ним относятся окислы кремния, титана, алюминия, кальция, марганца и др. Они содержатся в мраморе, граните, гематите, кварцевом песке, рудах, ильменитовом и рутиловом концентрате.

-Раскисляющие компоненты, которые могут восстановить до полноценного металла часть окислов. К раскислителям относят железосодержащие соединения – ферромарганцы, ферротитаны и ферросилиции.

-Стабилизирующие компоненты, которые облегчают горение вольтовой дуги. Они содержатся в мраморе, меле, полевом шпате, кальцинированной соде, поташе.

-Легирующие компоненты, которые придают шву дополнительную прочность и устойчивость к коррозии. В покрытии электрода присутствуют в виде сплавов – феррохрома, ферротитана, феррованадия.

Все эти элементы измельчаются в порошок и связываются в однородную массу при помощи натриевого или калиевого жидкого стекла.

Некоторые материалы покрытия выполняют несколько функций. Например, мрамор является газообразующим, шлакообразующим и стабилизирующим минералом.

Поэтому виды электродов для сварки различают по толщине покрытия:



Отношение диаметра с покрытием (D)

к  диаметру электрода

без покрытия (d)

Буквенное обозначение  по  ГОСТ 9466-75

Международное обозначение

Тонкое покрытие

менее 1,2

А

А

Среднее покрытие

от 1,2 до 1,45

С

В

Толстое покрытие

от 1,45 до 1,8

Д

R

Особо толстое покрытие

более 1,8

Г

С

Маркировка покрытия сварочных электродов

В одних покрытиях электродов могут преобладать газообразующие элементы, в других – шлакообразующие. При этом для газообразования могут использоваться минералы или углеводородные органические соединения. Различные добавки могут выполнять очистку шовного металла шва от посторонних ключений - фосфора и серы.

В зависимости от этого покрытия электродов делятся на

Основные

Создаются на основе фтористых соединений (плавиковый шпат), и карбонатов кальция и магния (мрамор, магнезит и доломит). Газовая защита осуществляется за счет углекислого газа, который выделяется при их разложении. С помощью кальция металл шва очищается от серы и фосфора.

Электроды с подобным видом покрытия используются для сварки легированных сталей и работы на ответственных конструкциях, подверженных большим нагрузкам и отрицательным температурам до -70°C.

Кислые

Создаются на основе естественных руд. В качестве шлакообразующих компонентов используются оксиды, газообразующих – органические составляющие. При плавлении покрытия в расплавленном металле и в зоне горения дуги выделяется большое количество кислорода. Поэтому в покрытие добавляют много раскислителей – марганца и кремния.

Подобное покрытие обладает определенными токсичными характеристиками.

Область применения электродов с кислым покрытием – сварка неответственных конструкций из низкоуглеродистых сталей.

Целлюлозные

В состав таких покрытий входят ферросплавы, органическая смола, целлюлоза, и др. вещества, обеспечивающих газовую защиту. На сварном шве образуют тонкий слой шлака.

Металл шва по химическому составу соответствует полуспокойной или спокойной стали.

Электроды для сварки этого вида отличаются удобством в использовании, однако шов характеризуется невысокой пластичностью.

Рутиловые

Они создается на базе рутилового концентрата, а также алюмосиликатов (полевой шпат, слюда, каолин) и карбонатов (мрамор, магнезит). Газовую защиту обеспечивают карбонаты, а шлаковую — алюмосиликаты. В качестве легирующего компонента и раскислителя используется ферромарганец, в некоторые покрытия вводится железный порошок (обозначаются по ГОСТ 9466-75 буквами «РЖ»). С помощью кальция, присутствующего в карбонате, из шовного металла удаляются сера и фосфор.

Используются при сварке и смешанные покрытия: кислорутиловое (обозначается буквами «АР»), рутилово-основное («РБ»), рутилово-целлюлозное («РЦ»), рутиловое с желдезным порошком («РЖ») и прочие («П»).

Маркировка стержней электродов

Тем не менее покрытие электрода — это именно покрытие. Оно может защитить или укрепить поверхность сварного шва, но главные его свойства будут определяться все-таки тем самым металлом, из которого этот шов сделан - то есть из стержня электрода.

Для конструкционных сталей главные свойства швов - это прежде всего их механические механические свойства (то есть сопротивление разрыву, ударная вязкость, относительное удлинение и т.д.).

Эти качества регламентируются в маркировках, определенных в ГОСТ 9467-75 и ГОСТ 10052-75. В них обозначение типа электрода содержит букву «Э», после которой ставится показатель временного сопротивления шва на разрыв.

Например, маркировка «Э46А» означает, что металл, наплавленный этими электродами, имеет прочность 46 кг/кв.мм (460 МПа) и улучшенные (об этом говорит литера «А») пластические свойства. Для сварки легированных конструкционных сталей повышенной и высокой прочности тип электрода может быть Э70, Э85, Э100, Э125, Э150.

В то же время, для легированных сталей важен и химический состав металла. Содержание этих элементов в стержне электрода будет по ГОСТу обозначаться так:

     «Э 09 Х2 М» - значит в шовном металле будет 0,09% углерода, 2% хрома, 1% молибдена

     или

     «Э 10 Х25 Н13 Г2 Б» - это значит, что в металле шва будет содержится примерно 0,1% углерода, 25% хрома, 13% никеля, 2% марганца, 1% ниобия.

Также стержни электродов маркируются в зависимости от того, для сварки какого материала они должны использоваться, обозначаются буквами:

У - сварка углеродистой и низколегированной стали

Т - сварка легированных теплоустойчивых сталей

Л- сварка легированных конструкционных сталей

В- сварка высоколегированной стали

Н - наплавка поверхностных слоев

Типы и марки электродов — как в них разобраться?

Общих правил для маркировки электродов в целом не существует. Поэтому марка электрода (например — АНО-3 , ОЗС-6 , УОНИ 13/45 и т.д.) сопровождается целым рядом числовых и буквенных индексов, которые должны определить их качества и назначение.

Эти индексы будут определять не только марку и тип электрода, но и целый ряд других показателей, включая толщину центрального стержня, сварочный ток и ориентацию электрода при сварке.

Последняя может определяться цифрами от 1 до 4, которые означают:

     1– допустимы все возможные положения;

     2– допустимы все положения, кроме вертикального сверху вниз;

     3– допустимо нижнее, горизонтальное и вертикальное сверху вниз;

     4– только нижнее положение;

В итоге, полная маркировка электрода марки УОНИ 13/45 будет выглядеть так:

Также это очень важно помнить еще и потому что если Вы сварите изделие не подходящим видом электродов, то Вам никто не даст гарантию, что оно доживет до завтра. Правильно относиться к выбору электродов Вам помогут и прайс-листы наших заводов-изготовителей.

Видео по теме:

Основные виды сварки | Полезная информация | Cписок категорий | Блог

Сварка электротоком делится на 2 принципиальных класса: недуговая и дуговая.

Недуговую сварку чаще называют контактной. В контактной сварке электроды, подающие ток, прикладываются непосредственно к металлу, который сваривают. Сквозь метал, расположенный между поднесенными электродами, подается короткий, но очень мощный разряд тока (тысячи ампер). Сплавление при этом получается только между приложенными электродами. Если электроды расположены прямо друг против друга, то сварное соединение получается точечным. Хотя точечная сварка – не единственный вид контактной сварки, но зато самый распространенный. Поэтому понятия «точечной сварки» и «контактной сварки» часто используют в виде синонимов. Напряжение точечной сварки составляет считанные вольты. Поэтому контактная сварка применяется преимущественно для скрепления тонколистового металла. Например, в автомобилестроении.


В строительстве гораздо большее распространение получила сварка электродуговая. При электродуговой сварке между источником тока (электродом) и свариваемым металлом находится небольшой промежуток, заполняемый электрической дугой. Ошибочно предполагать, что это промежуток воздуха. Это промежуток ионизированного газа, проводящего ток. Дуговая сварка, как мы ее представляем сегодня, без газа невозможна. Просто газ может подаваться из отдельного баллона, а может образовываться в результате горения обмазки электрода.

Самыми распространенными в строительстве являются следующие технологии:


  • ММА (в отечественной классификации – ручная дуговая сварка, или РДС)
  • TIG (аргоно-дуговая)
  • MIG-MAG (полуавтоматическая, проволокой).

ММА

Популярность данного вида сварки предопределена как раз отсутствием необходимости таскать с собой баллон с газом. Обмазка электрода – и есть «застывшее» газовое облако. Как только электрод коснется металла и полученный ток короткого замыкания расплавит металл электрода, расплавится и обмазка вокруг него. Образовавшееся облако газа обеспечит проводящую ионизированную среду для дуги и защиту расплавляемого металла от доступа кислорода.


Электроды подбираются по типу металла и диаметру. Тип металла важен, так как в процессе работы метал стержня электрода капля по капле перетекает в свариваемый метал и сплавляется с ним. Для крепкого соединения металл стержня электрода и свариваемый метал должны быть идентичны. На упаковке электродов всегда указывается, для каких металлов подходят данные электроды.


После того, как определились с типом электрода, необходимо определиться с его толщиной. Вопрос новичка: зачем нужны электроды разных диаметров? Все просто. Чем толще электрод, тем больше сила тока, которая его может расплавить. То же и с кромками свариваемого металла. Поэтому толщина электрода подбирается под толщину свариваемого металла. Для черных металлов рекомендуется:

Технология ММА позволяет работать с большинством распространенных металлов, за исключением алюминия и сплавов на его основе. Хотя теоретически и это возможно при наличии помощника, если добиться, чтобы зачищенные алюминиевые поверхности не успевали покрыться пленкой до расплавления. Но правильнее, конечно, просто использовать подходящие для этого сварочные технологии.

TIG

Потребители сварки TIG – сплошь профессионалы и продвинутые пользователи, причем почти поголовно не строительного направления. TIG обеспечивает более аккуратные швы, но сильно уступает ММА в производительности и простоте использования.


Например, многие «любители», отточив свое мастерство на аппаратах ММА, испытывают досаду от неудач при первом опыте с TIG. Оказывается, в отличие от ММА, зажечь дугу аппаратом TIG, если только он не оборудован таким устройством, как осциллятор, непросто. (А практически все аппараты «2 в 1» не оборудованы, конечно). Чиркает сварщик вольфрамовым электродом – искра есть, а дугу поднять не получается. Но вот бывалый сварщик подкладывает под электрод кусочек угля – и дуга пошла без проблем. Не случайно, что в продажах розничных магазинов специализированные аппараты TIG редко превышают долю в 1%.


Отдельного упоминания в сварке TIG заслуживают аппараты с возможностью переключения на режим переменного сварочного тока, т.н. AC/DC. Вот эти аппараты и являются основным оборудованием для сварки алюминия. Именно они преимущественно и составляют этот самый 1% TIG в розничных продажах сварочного оборудования.

MIG-MAG

Полуавтоматическая сварка проволокой применяется в основном для сварки листового металла. Поэтому традиционно ее основная сфера применения – кузовной ремонт, а также строительство конструкций из черного тонколистового металла. Использование проволоки вместо сменных электродов сильно повышает производительность. На бытовых аппаратах используются катушки емкостью 1 и 5 кг, а на профессиональных – 5 или 15 кг.


Проволока может использоваться как обычная (без обмазки), так и с обмазкой (т.н. флюсовая). В первом случае обязательно применение баллона с газом (режим GAS). Во втором баллон не требуется (NO GAS). Несмотря на то, что работать без баллона удобнее, в продажах с большим отрывом лидирует проволока без обмазки. Причина банальна: она гораздо дешевле флюсовой. Кроме того, многие профессионалы считают, что аккуратность швов в среде газа от баллона получается выше.


Несмотря на то, что данный вид сварки тоже относится к электродуговой, принцип устройства у MIG-MAG принципиально отличается от принципов MMA и TIG. В ММА и TIG важно поддерживать стабильность тока, несмотря на колебания электрода, в MIG-MAG важно поддерживать стабильность напряжения дуги. А сила сварочного тока в аппаратах MIG-MAG – показатель условный (хотя по привычке, выработанной в ММА, большинство ориентируется именно на него). Сила сварочного тока в MIG-MAG будет зависеть от выставленного напряжения, диаметра используемой проволоки, применяемого газа и скорости подачи проволоки. Так что сделать из аппарата ММА полуавтомат MIG-MAG путем приделывания блока подачи проволоки и горелки не получится.

Автор текста: Ю.Шкляревский

Электроды для сварки. Виды и устройство. Применение и работа

Электроды для сварки представляют собой стержни из металла или другого материала, которые при прохождении мощного электрического тока плавятся или плавят поверхность заготовок, что приводит к созданию соединяющего сварочного шва. Электроды разделяются на марки в зависимости от того, для каких работ применяются. В настоящее время существует более 200 марок.

Виды электродов
Все разновидности электродов для сварки разделяют на две группы:
  • Металлические.
  • Неметаллические.
Неметаллические

Делают из угля или графита. Они не плавятся и эффективно пропускают электричество, при этом разогреваются, но больше всего греется поверхность, к которой они прикасаются. В результате металл плавится, приобретая текучесть, и заполняет шов. Создается физический процесс диффузии, что обеспечивает смешивание молекул из двух заготовок, в результате чего создается надежное соединение.

Металлические

Такие электроды для сварки также бывают неплавящимися и плавящимися.

Неплавящиеся металлические электроды бывают четырех видов:
  • Вольфрамовые.
  • Торированные.
  • Лантанированные.
  • Итрированные.
Плавящийся подвид металлических электродов выпускается в 2 формах:
  • Покрытые.
  • Не покрытые.

Покрытые имеют специальное напыление на стержне, которое при разогреве выделяет газ, предотвращающий окисления текучего металла. Их стержень делается из идентичного металла с той заготовкой, которая сваривается. Это может быть сталь, чугун, алюминий, медь бронза и так далее. Электрод из алюминия не может варить сталь, как и чугунный – медь. Соответствие материалов должно быть стопроцентным.

Непокрытые электроды представляют собой длинную проволоку, которая используется в полуавтоматическом сварочном аппарате. Данное оборудование подает проволоку вместе с потоком газа, поэтому ее окружает благоприятная среда предотвращающая окисление при плавке. Для сварки черных металлов обычно подается углекислота.

Наличие более 200 марок электродов обусловлено тем, что существует масса разновидностей сталей с особой структурой. Чтобы расплавленный стержень электрода эффективно зафиксировал соединяемые детали необходимо полное соответствие с материалом, с которым осуществляется контакт. Если применять стержень другой структуры, соединение становится ненадежным. При создании достаточного давления шов отрывается. Особенно это заметно при сварке чугуна. Если использовать обычные электроды для стали, то при расплавке они просто не присоединяются к деталям.

Существуют марки электродов под каждый вид стали. Это может быть любой металл – теплоустойчивая, легированная, конструкционная, низколегированные, нержавеющая и пр. типы сталей.

Покрытые электроды для сварки дугового типа

Электродуговые электроды являются самыми востребованными, поскольку применяются для самого распространенного типа сварочного оборудования. Они используются на производстве и в быту. Практически все металлоконструкции в строительстве завариваются таким оборудованием. На прилавках магазинов продаются инверторные и другие виды сварочных аппаратов, которые работают с подобными электродами.

Эти электроды для сварки относятся к виду металлических плавящихся стержней с защитным покрытием. Их сердцевина делается из того металла, который нужно сварить. Непосредственно само устройство подобных электродов состоит из металлического стержня, сделанного в виде длинного прута, покрытие которого идет практически по всему периметру, кроме маленького хвостика. Непокрытый хвостик используется для фиксации в держателе сварочного аппарата, поскольку покрытие не проводит ток и его наличие не позволит создать контакт. Рабочей частью электрода является торец, который также не имеет покрытия. При касании его к детали, которую нужно заварить, место соединения разогревается и электрод начинает плавиться, а его покрытие выделяет газ, препятствующий окислению.

Электроды для дуговой сварки отличаются между собой не только по металлу сердечника, но и его диаметру в миллиметрах. Чем тоньше прут, тем быстрее он плавится. Если необходимо сварить заготовку, имеющую толстое тело, то нужно выбирать электрод большого диаметра. Стоит отметить, что возможность применения зависит от классификации сварочного аппарата. При использовании электродов с большим диаметром создается высокая нагрузка, в результате которой слабое оборудование может перегореть.

Для обеспечения надежной сварки с применением подобных электродов важно, чтобы прогревался не только стержень для плавки, но и заготовка. Это обеспечивает надежное смешивание жидкого металла на молекулярном уровне. Если для толстых заготовок использовать тонкий стержень, поверхность останется холодной, в то время как электрод уже течет. В результате после остывания такое соединение можно отломить голыми руками. Если применять толстый электрод на тонкостенном листовом металле, то свариваемая поверхность просто будет прогорать насквозь и шов не получиться.

Таким образом, электроды для сварки подбираются индивидуально.

Стоит отметить, что подобные электроды имеют ограниченный срок хранение, поскольку со временем покрытие теряет свои свойства и не может при плавлении создавать газовое облако препятствующее окислению. Хранить электроды для сварки с покрытием нужно в сухом месте. Если они будут контактировать с избыточной влажностью, то покрытие набирает сырость. В результате наблюдается ухудшение рабочих характеристик. При нагревании стержня влага в покрытии быстро испаряется, что приводит к резкому расширению. В результате во время сварочных работ мокрыми электродами, в стороны начинают отлетать мелкие капли расплавленного металла, что небезопасно. Кроме этого, ни о каком надежном и красивом шве не может быть и речи. Если электроды намокли не сильно, их можно высушить, положив в теплом месте или на солнце. Иногда, даже после просушки, они не могут полностью возобновить свои былые характеристики.

Использование таких электродов позволяет провести очень надежное сварочное соединение, но при этом наблюдаются и определенные недостатки. В первую очередь это связано с необходимостью периодически снимать хвостики от сожженных электродов с держателя, и вставлять свежие стержни. В зависимости от навыков сварочных работ это осуществляется раз в 1-2 минуты. Также на периодичность замены влияет и толщина внутреннего сердечника. Снимаемый из держателя хвостик всегда горячий, поэтому его нужно доставать только плоскогубцами.

Сварная проволока для полуавтоматов

Проволочные электроды для сварки представляют собой тонкую проволоку, намотанную на катушку. Ее вес может составлять 0,5, 1 или 2 кг. Иногда продаются даже большие катушки, но они подходят не для всех сварочных аппаратов. Проволока используется для сварки полуавтоматическим и автоматическим оборудованием. Зачастую она не имеет никакого покрытия, кроме полимера препятствующего коррозии. Иногда для предотвращения появления ржавчины на поверхности сварочной проволоки наносится бронза, медь или алюминий. Слой цветных металлов очень тонкий, поэтому никак не влияет на эффективность сварочных работ.

Сварочный полуавтомат подает проволоку сквозь рукав вместе с потоком углекислоты. При контакте с обрабатываемой поверхностью кончик проволоки греется и расплавляется. Благодаря тому, что углекислый газ в это время выталкивает весь воздух, окисление не происходит. Если отключить подачу газа, то расплавленный металл начинает кипеть, в результате чего шов получается пористым, а сама проволока постоянно перегорает.

Сравнительно недавно началось производство сварочной проволоки с флюсом. Она имеет мелкое порошковое напыление подобное покрывным электродам для дуговой сварки. Такой ассортимент стоит дороже, но имеет и свои преимущества. Его можно использовать на классической полуавтоматической сварке, которая обычно работает с углекислотой, но без ее подачи. Применение такой проволоки исключает необходимость заправки баллонов и перевозки их вместе с полуавтоматом.

Принцип работы неплавящихся электродов и сфера их применения

Неплавящиеся электроды для сварки применяются в тех случаях, когда необходимо провести пайку двух или более заготовок за счет плавления их собственного металла. Обычно для этого используются графитовые стержни. Подобные электроды часто применяются при обеспечении надежного соединения скрутки электрокабеля. Для этого необходимо прикоснуться к скрутке, после чего поверхность металла в месте соединения начнет мгновенно разогреваться. В результате медь или алюминий быстро оплавятся и созданные капли из разных жил сплавляются друг с другом. В дальнейшем электрический ток будет проходить по месту пайки без риска окисления и потери контакта. Это намного надежнее, чем обычная скрутка или даже использование специализированных клемм.

В отличие от обычных плавящихся электродов, неплавящиеся сложно назвать расходными материалами. Дело в том, что после работы они остаются практически такими же как изначально. Происходит лишь незначительная потеря длины. Таким образом, использование подобных электродов является более выгодным с экономической точки зрения. Обычно такие стержни используются для соединения металлов с большой текучестью, которые отличаются низкой степенью окисления при работе. В первую очередь это алюминий, медь, бронза и латунь.

Похожие темы:

Как выбрать электроды для сварки – инструкция от производителя

Критерии выбора электродов

Подобрать подходящие электроды поможет знание основных критериев выбора. Представленные ниже факторы в различной степени влияют на выбор конкретной марки, в совокупности составляя полную картину. Итак, на выбор сварочных материалов оказывают влияние:

  • свариваемый металл – его вид, тип, толщина и вытекающие из этого требования, предъявляемые к характеристикам сварного соединения.
  • условия, в которых выполняются работы и будет происходить дальнейшее эксплуатация конструкций и сооружений.
  • опыт и навыки сварщика влияют на возможность использования некоторых марок.
  • качество электродов, способных обеспечить необходимые характеристики металла шва.

Остановимся на некоторых факторах и рассмотрим их более подробно.

Сегодня существует большое количество металлов и сплавов, отличающихся своими характеристиками и сферами применения. Поэтому важно подбирать электроды, которые обеспечивают получение металла шва схожего по характеристикам, механическим свойствам и химическому составу с основным металлом. Это достигается за счет использования специальной проволоки (сердечника) и состава обмазки.

Среди основных характеристик металлов выделяют: прочность, твердость, упругость, пластичность и вязкость. Для сталей, использующихся в некоторых отраслях промышленности важны также показатели жаростойкости, износостойкости и усталости. Как правило, на упаковке изделий присутствует краткое описание, для каких сталей предназначена та или иная марка.

По назначению выделяют электроды: для ручной дуговой сварки углеродистых и низколегированных сталей, легированных теплоустойчивых сталей, высоколегированных сталей с особыми свойствами, чугуна, меди и сплавов на ее основе; для ручной электродуговой наплавки поверхностных слоев с особыми свойствами; для электродуговой резки.

Условия сварки и эксплуатации соединенной конструкции, также влияет на выбор. Для сварки в условиях севера к изделиям существуют определенные требования. Например, электроды GOODEL-52U способны обеспечить работоспособность при температуре до -50 градусов Цельсия.

Толщина свариваемого металла влияет на выбор диаметра изделия. Для соединения деталей малой толщины применяются не большие диаметры электродов. Это позволяет избежать прожига и порчи детали. Соответственно с увеличением толщины заготовки увеличивается и диаметр электрода. А это в свою очередь ведет к увеличению силы сварочного тока, для обеспечения большей глубины проплавления. Сегодня выпускаются электроды различных диаметров, в основном от 2 до 6 мм. Более подробно о том, как выбрать диаметр электрода и силу сварочного тока в зависимости от толщины металла поговорим чуть ниже.

Совет: если не знаете или забыли, как выбрать силу сварочного тока можете посмотреть рекомендации производителя на упаковке с материалами. Как правило, там указываются допустимые режимы сварки.

Опыт и навыки сварщика также оказывают влияние на выбор марки. Существует ряд различных классификаций, помимо разрядов. Например, аттестация в НАКС на доступ к определенным видам сварочных работ. Чем опытнее сварщик, тем проще ему вести сварку различными типами электродов. Новичкам же рекомендуется начинать с расходников рутилового типа и после их освоения начинать практику с изделиями основного типа. Это связано с тем, что основные электроды требуют определенных навыков и сноровки, однако после освоения дают прекрасные результаты. Высокое качество шва и стойкость к образованию кристаллизационных трещин, также такие электроды обладают низким содержанием водорода.

Качество сварочных материалов непосредственно влияет на характеристики сварного соединения и на сам процесс ведения сварки. Необходимо выбирать электроды у надежных производителей, гарантирующих качество выпускаемой продукции. Также следует остерегаться подделок некоторых популярных брендов. Как правило, отличить оригинал от контрафакта можно внимательно изучив пачку. Настоящая упаковка всегда будет лучшего качества: плотнее, герметичнее, без явных нарушений целостности и следов «кривой» склейки. Можно проверить и сам электрод. Если обмазка не равномерного цвета или имеет неоднородное нанесение, с большим количеством сколов, то стоит подумать, прежде чем покупать такую пачку. В любом случае перед покупкой стоит прочитать несколько статей на эту тематику.




Виды и типы электродов для сварки

Существуют различные виды сварочных электродов: неплавящиеся, плавящиеся без покрытия и плавящиеся покрытые. Для ручной дуговой сварки применяются покрытые плавящиеся электроды. Они, в свою очередь, согласно ГОСТ 9466-75, имеют несколько типов покрытия. Рассмотрим наиболее распространенные из них.


Электроды с основным покрытием

Один из самых популярных типов. В маркировке обозначаются буквой «Б». Имеют хорошие сварочно-технологические свойства. Обеспечивают высокую прочность и ударную вязкость металла шва. Содержат малое количество водорода и обеспечивают стойкость к знакопеременным нагрузкам и низким температурам. Используются для сварки особо ответственных конструкций, в том числе нефтегазопроводных труб в условиях севера. Широко применяются в мостостроении и кораблестроении. Из недостатков: при сварке получается относительно много шлака, а при выполнении работ на длинной дуге в шве могут образоваться поры. Поверхность свариваемых элементов обязательно должна быть обезжирена и зачищена. Изделия с таким типом покрытия работают на постоянном токе обратной полярности. Наиболее распространенная марка – УОНИ-13/55.

Электроды с рутиловым покрытием

Вторыми по популярности можно назвать изделия с рутиловым покрытием. Они обозначаются буквой «Р». Основные преимущества – простой поджиг, устойчивое горение дуги, минимальное разбрызгивание и легкое отделение шлака. Электроды с обмазкой этого типа обеспечивают возможность сварки в любых пространственных положениях, а также по загрязненным и окисленным поверхностям. При этом они могут работать на постоянном и переменном токе. Такие расходные материалы хорошо подходят для сварки углеродистых и низколегированных сталей. Наиболее распространены марки: ОК-46, МР-3, ОЗС-12, АНО-21. Следует учитывать, что прежде чем приступить к сварке электроды нужно прокалить.

Помимо этого существуют электроды с кислым покрытием (А), целлюлозным покрытием (Ц), а также различные смешанные типы. Например, рутилово-целлюлозное (РЦ) или рутилово-кислое (АР) и другие. Однако, такие типы менее распространены.

Какие электроды выбрать для сварки металлоконструкций

На выбор типа изделия также влияет тип свариваемого металла и то, какие работы планируется выполнять. Ниже представлена таблица рекомендуемых марок электродов, производимых заводом сварочных материалов «GOODEL», в зависимости от назначения металла подлежащего сварке или наплавке.

Назначение

Рекомендуемые марки

Углеродистые и низколегированные стали

ОЗС-4, МР-3, АНО-4, GOODEL-OK46, ОЗС-6, ОЗС-12, ОЗС-21, МР-3С, АНО-21, АНО-6, АНО-25, УОНИ-13/45, УОНИ-13/55У, УОНИ-13/65, УОНИ-13/85, ЦУ-5, ВП-6

Конструкции, работающие при отрицательных температурах и знакопеременных нагрузках

УОНИ-13/55, АНО-11, GOODEL-OK48

Сварка трубопроводов

GOODEL-52U, ТМУ-21У

Высоколегированные нержавеющие стали

ОЗЛ-7, ОЗЛ-8, ЦЛ-9, ЦЛ-11, НЖ-13, ОЗЛ-17У, ЭА-400/10, ЭА-395/9, НИАТ-1, НИАТ-5

Жаростойкие и жаропрочные высоколегированные стали

ОЗЛ-6, ЦТ-15, ЦТ-28, ОЗЛ-25Б, АНЖР-1, АНЖР-2

Сварка разнородных сталей (низколегированных с хромоникелевыми сталями аустенитного класса)

НИИ-48Г

Сварка и наплавка серого и ковкого чугуна и заварка дефектов чугунного литья

ШЭЗ-Ч1, ОЗЧ-1, ОЗЧ-2, ОЗЧ-6

Холодная сварка конструкций из высокопрочного чугуна с шаровидным графитом и серого чугуна с пластинчатым графитом

ЦЧ-4

Сварка, наплавка и заварка дефектов чугунного литья деталей из серого, ковкого и высокопрочного чугуна

МНЧ-2

Сварка меди и бронзы

Комсомолец-100, АНЦ/ОЗН-3; ОЗБ-2М (для бронзы)

Электродуговая наплавка

ОЗШ-1, ОЗШ-3, ВСН-10, ОЗН-300М, ОЗН-400М, ОЗН-6, ОМГ-Н, ЭН-60М, ОЗН-7, ОЗН-7М, НР-70, ЦН-6Л, ЦН-12М, ШЭЗ-Н13, 13КН/ЛИВТ, Т-590, Т-620, ЦНИИН-4, УОНИ-13/НЖ 20Х13

Наплавка поверхностей кузнечно-штамповой оснастки и деталей металлургического оборудования

ОЗШ-6, ОЗШ-8

Наплавка штампов холодной и горячей штамповки, работающих с нагревом контактных поверхностей до 650 °С

ОЗИ-3

Легированные теплоустойчивые стали

ТМЛ-1У, ТМЛ-3У, ЦЛ-39

Выбор диаметра электрода в зависимости от толщины свариваемого металла

Как правило, диаметр можно подобрать исходя из толщины металла изделий. Как говорилось выше, чем больше толщина металла, тем больше должен быть диаметр электрода. Стоит отметить, что на выбор диаметра влияет не только толщина металла, но и его свойства. Основные рекомендации по выбору диаметра электрода.


  • Для деталей толщиной от 1,5 до 2 мм, подойдет электрод Ø 2 мм.
  • Для соединения заготовок толщиной 3 мм, подойдут электроды Ø 2,5 или 3 мм.
  • При толщине свариваемых деталей от 4 до 5 мм, следует использовать изделия Ø 3 или 4 мм.
  • Для конструкций толщиной от 6 до 12 мм, лучше всего выбрать электроды Ø 4 или 5 мм.
  • Если толщина свариваемых элементов превышает 13 мм, то следует использовать изделия Ø 5 или 6 мм.

При толщине заготовок менее 1,5 мм, ручная сварка, как правило, не применяется.

Полярность и сила сварочного тока

Сварка может производиться как на переменном, так и на постоянном токе. Например, рутиловые электроды могут работать и на постоянном и на переменном токе, а расходники с основным покрытием только на постоянном токе обратной полярности.

При проведении работ с использованием постоянного тока существует два варианта подключения:

  1. При работе на постоянном токе прямой полярности, свариваемое изделие подключается к зажиму «+», а электрод к «–».
  2. При использовании постоянного тока обратной полярности, заготовка подсоединяется к клемме «–», а держак электрода к «+».

Следует учитывать, что на контакте «+» наблюдается большее выделение тепла. Это значит, что на прямой полярности лучше выполнять сварку массивных деталей, а на обратной тонколистовой металл и высоколегированные стали. Использование постоянного тока обратной полярности позволит избежать прожига тонких деталей и перегрева высоколегированных сталей.


Правильно подобранная сила тока значительно облегчает процесс ведения сварки и позволяет избежать дефектов в процессе работы. Существует негласное правило, что на миллиметр диаметра электрода добавляется 20-30 Ампер тока. На выбор силы тока также влияет пространственное положение сварки, количество слоев шва и толщина металла. Как правило, производители указывают диапазон рекомендуемых значений сварочного тока на упаковке с электродами. Ориентировочные настройки силы тока:

Диаметр электрода

2 мм 2,5 мм 3 мм 4 мм 5 мм 6 мм

Сила тока

40-64 А 65-80 А 70-130 А 130-160 А 180-210 А 200-350 А


Единственно верных настроек не существует. Как правило, сварщик устанавливает силу тока исходя из собственного опыта и ощущений, а также используемого оборудования. Главное, чтобы в процессе сварки обеспечивалась достаточная глубина провара и свободное управление сварочной ванной.

Зачем прокаливать электроды

Прокалка обеспечивает удаление лишней влаги из покрытия. Это позволяет избежать дефектов при соединении деталей и прилипания электрода к изделию. Для материалов основного типа прокалка является обязательной. Рекомендуемая температура прокаливания указывается на упаковке. Как правило, для прокалки используется специальное оборудование.


Электроды для сварки труб

Важными факторами, влияющими на выбор электродов для монтажа труб, являются способ их соединения (пространственное положение сварки) и толщина стенки (влияет на выбор диаметра). Для сварки нефтегазопроводов и резервуаров высокого давления используются электроды с основным покрытием марок: GOODEL-52U, УОНИ 13/55, ЦУ-5, ТМЛ-1У.

Для сварки водопроводных и отопительных труб в быту подойдут рутиловые электроды GOODEL-OK46, МР-3 и АНО-4.

Начинающему сварщику

Наиболее подходящими расходными материалами для новичков при сварке инвертором можно назвать электроды с рутиловым покрытием МР-3 и АНО-21. Для сварки нержавейки можно использовать изделия марок ОЗЛ-8 и ЦЛ-11. Расходные материалы УОНИ-13/55 с основным покрытием более сложны в освоении, но способны обеспечить высококачественные и прочные швы.

Чаще всего начинающим сварщикам рекомендуется использовать электроды МР-3. Они обеспечивают получение достойного качества шва даже при малом опыте. Это достигается за счет легкого зажигания дуги и достаточно простому управлению сварочной ванной, а также ее хорошей защитой от кислорода. Возможностью выполнения сварки по загрязненным и окисленным поверхностям. Плюсом является и возможность ведения сварки в любых пространственных положениях, кроме вертикального сверху вниз. Ими можно варить как на постоянном токе при подключении к инверторам или выпрямителям, так и на переменном токе с помощью трансформаторов.

Виды сварочных аппаратов

Сварочные аппараты разделяют на 2 группы: бытовые и профессиональные. Бытовые аппараты предназначены для работы от стандартной сети 220 В с частотой 50 Гц. Сила тока как правило не превышает 200 А, а время беспрерывной работы непродолжительно. Такие сварочники позволяют выполнять необходимые сварочные работы в домашнем хозяйстве. Профессиональное оборудование отличается большей силой тока (могут выдавать ток более 200 А) и длительностью работы. Их можно запитать от сети 380 В. Такие аппараты применяются при сварке нефтепроводов, на строительных площадках и в других отраслях промышленности. Основная функция всех сварочных аппаратов это предоставление переменного или постоянного тока.

Существует несколько видов сварочных аппаратов: трансформаторы, выпрямители и инверторы.

Трансформаторы преобразуют переменный ток высокого напряжения в переменный ток меньшего напряжения. Минусом трансформаторов являются невозможность получения стабильной дуги, а также большие габариты и вес. Они чувствительны к скачкам напряжения, а для успешной работы необходим опыт. Как правило, их используют для черновой сварки дешевых сталей.

Выпрямители преобразуют переменный ток в постоянный. Позволяют получить стабильную дугу и обеспечивают получение качественного шва. Ими можно варить нержавейку и алюминий, а также низколегированные стали.

Инверторы – наиболее популярный в настоящее время сварочный аппарат. Он имеет достаточно высокую мощность при малых габаритах и весе. Они функциональны и просты в использовании. Обеспечивают стабильное горение дуги, не проседают при скачках напряжения в сети. Ими можно выполнять сварку тонкостенных металлов. Для инвертора подходят электроды всех типов. Какие электроды для сварки инвертором лучше выбрать читайте в статье по ссылке.

Проверка качества перед покупкой

Перед тем как совершить покупку, нужно проверить качество электродов:

  • Указанный на упаковке срок годности не должен быть просрочен.
  • Упаковка должна быть целой, без следов вскрытия и деформации.
  • Обмазка должна быть равномерно нанесена и не должна крошиться.

Заключение

В этой статье мы рассмотрели, как выбрать электроды для сварки. Какие виды и типы покрытия бывают. Научились подбирать диаметр и силу сварочного тока. Ознакомились с видами сварочных аппаратов.

Если у Вас остались какие-то вопросы, наши менеджеры всегда готовы проконсультировать и помочь с выбором. Пишите нам на [email protected] или звоните по телефонам 8-800-1000-546, +7(35253) 3-00-63.

Понравилась статья? Поделитесь в социальных сетях!

Типы электродов. Полный объём информации по электродным сварочным материалам

ООО "Техресурс" предлагает купить электроды ведущих отечественных производителей, используемых для ручной дуговой сварки. Наш ассортимент включает в себя самые популярные модификации расходных сварочных материалов. Правильный выбор электрода гарантирует высокую эффективность сваривания и продолжительную жизнь сварочных швов.


Электрод представляет собой проволочный прут, покрытый специальным составом. Под воздействием мощного электротока с образованием электрической дуги сердечник электрода расплавляется, заполняя сварочную ванну расплавленным металлом. От обычного плавления стали этот процесс отличается следующими особенностями:


  • высокая температура в сварочной ванне, доходящая до 4000°С;
  • малый объём основных и сопутствующих реагентов;
  • активный контакт шлака и металла, позволяющий образовывать защитный слой;
  • интенсивное окисление с проникновением в наплавляемый металлический шов азота, водорода и кислорода и легирующих элементов

Сегодня на рынке представлен широкий выбор электродов, предназначенных для различных способов сварки и работы с различными видами металлических сплавов. Сварочные материалы этой категории регламентируются техническими условиями ГОСТ 9467-75.

Классификация электродов

Все электроды разделяются на две базовые группы:

  1. Плавящиеся стержни, изготовленные из чугунных, стальных, алюминиевых и медных сплавов. В этом случае расплавленный электрод создаёт сварочную ванну с заполнением швов расплавленным металлом. Данная категория в свою очередь разделяется на два подкласса:
  • со стабилизирующим электрическую дугу покрытием - более дорогие изделия, использование которых повышает эксплуатационные характеристики сварных швов;
  • без дополнительного слоя - этот тип электродов не применяется для ручной дуговой сварки
  1. Неплавящиеся электроды из прессованного угля, вольфрама или графита, которые выполняют функцию катода или анода для образования электрической дуги. Сварочный расплавленный материал в этом случае формируется за счёт использования проволоки-присадки. Дорогостоящие вольфрамовые электроды применяются при сварке в газовой аргонной среде.

Покрытие электродов представлено следующими категориями:

  • Кислое ферромарганцовое и ферросилицийное (буква "А" в маркировке) . Такое покрытие обеспечивает повышенную плавкость сердечника, что особенно важно при создании нижних сварных швов.
  • Рутиловое "Р" со слоем из двуокиси титана с включением жидкого стекла. Отличается повышенным шлакообразованием, предотвращающим испарение легирующих элементов. Соответственно сварные швы отличаются высокой прочностью и стойкостью на разрыв.
  • Целлюлозное "Ц", изготавливаемое с использованием целлюлозы, марганца, талька. Основное преимущество – это формирование защитного газового облака в сварочной ванне, обеспечивающего образцовое качество соединений. Электроды с таким покрытием особенно рекомендуются для сварки трубопроката.
  • Карбонатно-кальциевое "Б" (основное). Этот вид покрытия электродов также обеспечивает образование защитного облака углекислого газа. Однако качество создаваемых швов требует дальнейшей доработки.
  • Прочее "П" - с включением легирующих компонентов, повышающих прочность сварных соединений.

Самой популярной разновидностью считается рутиловое покрытие, которое имеет репутацию универсального материала для создания качественных сварных швов. Общая функция всех перечисленных покрытий заключается в формировании защитных газов и шлаковых соединений с переносом легирующих элементов в сварочную ванну. Одновременно наличие дополнительного слоя с особыми химико-физическими свойствами обеспечивает удержание сварочной дуги. Электроды с покрытием применяются в ответственных сварочных процессах на постоянном и переменном токе, обратной или прямой полярности.

Электроды разделяют по пространственным положениям шва в соответствии со свариванием следующих соединений:

  • потолочные;
  • нижние;
  • горизонтальные на поверхности;
  • вертикально вверх;
  • вертикально вниз

Отдельной группой представлены универсальные электроды, использование которых допустимо при любой пространственной ориентации свариваемых участков.

Особенности маркировки

Маркировка электродов может включать в себя следующие символы с соответствующей расшифровкой:

  1. "Э" - электрод для ручной дуговой сварки.
  2. Буквенное обозначение, сообщающее о возможности сваривания конкретного типа металлического сплава (подробнее описано ниже).
  3. Цифровой показатель сопротивления разрыва или давления.
  4. "Е" - категория плавких электродов.
  5. Цифры от "0" до "9", отражающие возможность использования сварочного материала при разных токах с прямыми и обратными полярностями.
  6. Индексы пространственного положения создаваемого соединения.
  7. Буквенное обозначение толщины покрытия "Д" - толстая, "М" - тонкая, "С" - средняя, "Г"- особо толстая.
  8. Размер диаметра, который варьируется в диапазоне т 1.6 мм до 12 мм.

Последний символ обычно означает тип покрытий (рутиловое, кислое и т.д.), разновидность и маркировки которых описаны выше.

Виды электродов по назначению

Каждая марка электродов предназначена для сваривания определённой группы металлов. Использование электродных сварочных материалов без учёта типа металлического сплава соединяемых деталей настоятельно не рекомендуется. Поэтому в маркировку этих изделий в обязательном порядке включена литера, обозначающая разновидность металла, пригодного для сварки конкретными расходными материалами.

  1. "У" - для сваривания углеродистых сталей конструкционного типа с низкими показателями легирования.
  2. "М" - для создания сварных соединений в изделиях из легированных сталей, включая электроды, используемые для наплавки рельсовых полотен.
  3. "Т" - для работы с легированными стальными сплавам, имеющими повышенный коэффициент теплоустойчивости.
  4. "Н" - для сваривания верхних слоёв металлических поверхностей.
  5. "Б" - для создания соединений конструкций из высоколегированных сплавов особого назначения

Какие электроды лучше подходят для сварки инвертором

Изобилие сварочных материалов этого типа способно ввести в заблуждение даже знающего профессионального сварщика. В любом случае стоит учитывать, что материал, из которого изготовлен электрод, будет существенно влиять на качество и долговечность создаваемого шва. При выборе электродных стержней для инверторной сварки следуйте следующим рекомендациям:

  1. Для работы с низколегированными сталями подойдут углеродные электроды типа УОНИ, отличающиеся качественным отделением шлаковых соединений и небольшим объёмом брызг.
  2. Для создания сварных швов в коррозийно-стойких стальных сплавов рекомендуется использовать электроды типа ОЗЛ-8, 3,0ММ.
  3. Сваривание легированных сталей повышенной прочности осуществляется с помощью электродных стержней типа ЭА-395/9, 4,0ММ
  4. Для сварки методом наплавления используются изделия из категории ЦЛ-11 с сердцевиной из высоколегированной стали.
  5. Маркировка электродов для создания сварных соединений в чугунных изделиях должна включать в себя аббревиатуру ОЗЧ.
  6. Для создания швов повышенной прочности, пластичности и вязкости применяются электроды УОНИ-13/55 и аналоги.
  7. Для сварочных работ общего назначения могут использоваться электроды типа ОЗС-12 или МР-3.

Знающие специалисты компании ООО "Техресурс" по необходимости предоставят вам развёрнутые консультации по вопросам правильного подбора партии электродов под конкретные рабочие процессы. Все заказы обслуживаются в сжатые сроки, а предлагаемые оптовые цены официального дилера позволяют серьёзно экономить на поставках качественных сварочных материалов.

Сварочный электрод: таблица и выбор

Электрод - это металлическая проволока с покрытием.

Изготовлен из материалов, аналогичных по составу свариваемому металлу.

Существует множество факторов, влияющих на выбор правильного электрода для каждого проекта.

Электроды

SMAW или стержневые электроды являются расходуемыми, что означает, что они становятся частью сварного шва, в то время как электроды TIG не являются расходуемыми, поскольку они не плавятся и не становятся частью сварного шва, что требует использования сварочного стержня.

Сварочный электрод MIG - это проволока с непрерывной подачей, называемая проволокой MIG.

Выбор электрода имеет решающее значение для простоты очистки, прочности сварного шва, качества валика и сведения к минимуму разбрызгивания.

Электроды необходимо хранить в защищенной от влаги среде и осторожно извлекать из любой упаковки (во избежание повреждений следуйте инструкциям).

Покрытые сварочные электроды

Когда расплавленный металл подвергается воздействию воздуха, он поглощает кислород и азот и становится хрупким или подвергается иным неблагоприятным воздействиям.

Покрытие из шлака необходимо для защиты расплавленного металла шва или его затвердевания от атмосферы. Это покрытие может быть получено из электродного покрытия.

Состав покрытия сварочного электрода определяет его применимость, состав наплавленного металла шва и характеристики электрода.

Состав покрытий сварочных электродов основан на общепринятых принципах металлургии, химии и физики.

Покрытие защищает металл от повреждений, стабилизирует дугу и улучшает сварной шов другими способами, в том числе:

  1. Металлическая гладкая поверхность шва с ровными краями
  2. Минимальное разбрызгивание в зоне сварного шва
  3. Стабильная сварочная дуга
  4. Контроль проникновения
  5. Прочное, прочное покрытие
  6. Более легкое удаление шлака
  7. Повышенная производительность наплавки

Электроды для металлической дуги могут быть сгруппированы и классифицированы как электроды без покрытия или с тонким покрытием, а также электроды с экранированной дугой или электроды с толстым покрытием.

Покрытый электрод - самый популярный тип присадочного металла, используемый при дуговой сварке.

Состав покрытия электрода определяет пригодность электрода, состав наплавленного металла шва и характеристики электрода.

Тип используемого электрода зависит от конкретных свойств, требуемых для наплавленного сварного шва.

К ним относятся коррозионная стойкость, пластичность, высокая прочность на растяжение, тип свариваемого основного металла, положение сварного шва (плоское, горизонтальное, вертикальное или потолочное), а также требуемый тип тока и полярность.

Популярный сварочный электрод (E6010), используемый для производства общего назначения, строительства, сварки труб и судостроения

Классификация

Сварочная промышленность приняла серию классификационных номеров Американского общества сварщиков для сварочных электродов.

Система идентификации электродов для стальной дуговой сварки настроена следующим образом:

  1. E - обозначает электрод для дуговой сварки.
  2. Первые две (или три) цифры - указывают предел прочности (сопротивление материала силам, пытающимся его разорвать) в тысячах фунтов на квадратный дюйм наплавленного металла.
  3. Третья (или четвертая) цифра - указывает положение сварного шва. 0 означает, что классификация не используется; 1 - для всех позиций; 2 - только для плоского и горизонтального положения; 3 предназначен только для плоского положения.
  4. Четвертая (или пятая) цифра - указывает тип покрытия электрода и тип используемого источника питания; переменного или постоянного тока, прямой или обратной полярности.
  5. Типы покрытия, сварочный ток и положение полярности, обозначенные четвертой (или пятой) идентификационной цифрой классификации электродов, перечислены в таблицах 5-4 ниже.
  6. Число E6010 - обозначает электрод для дуговой сварки с минимальным пределом прочности на разрыв 60 000 фунтов на квадратный дюйм; используется во всех положениях, требуется постоянный ток обратной полярности.
Типы покрытия, тока и полярности, обозначенные четвертой цифрой в классификационном номере электрода
Цифра Покрытие Сварочный ток
0 * *
1 Целлюлоза Калий переменного тока, постоянного тока, постоянного тока
2 Титан натрия переменного тока, постоянного тока
3 Титания калий переменного тока, постоянного тока, постоянного тока
4 Железный порошок Titania переменного тока, постоянного тока, постоянного тока
5 Натрий с низким содержанием водорода DCRP
6 Калий с низким содержанием водорода переменного тока, постоянного тока
7 Железный порошок оксид железа переменного тока, постоянного тока
8 Железный порошок с низким содержанием водорода переменного тока, постоянного тока, постоянного тока

Когда четвертая (или последняя) цифра равна 0, тип покрытия и ток, которые будут использоваться, определяются третьей цифрой.
Таблица 5-4

Система идентификации сварочного электрода для дуговой сварки нержавеющей стали имеет следующий вид:

  1. E обозначает электрод для дуговой сварки.
  2. Первые три цифры указывают на нержавеющую сталь американского производства железа и стали.
  3. Последние две цифры указывают текущее положение и используемую позицию.
  4. Число E-308-16 в этой системе обозначает тип 308 Института нержавеющей стали; используется во всех позициях; с постоянным током переменной или обратной полярности.

Система классификации электродов для дуговой сварки под флюсом

Система определения твердой углеродистой стали без покрытия для дуговой сварки под флюсом выглядит следующим образом:

  1. Префиксная буква E используется для обозначения электрода. За ним следует буква, обозначающая уровень марганца, т. Е. L для низкого уровня, M для среднего и H для высокого уровня марганца. Далее следует число среднего количества углерода в точках или сотых долях процента. Состав некоторых из этих проволок почти идентичен составу некоторых из проволок, указанных в спецификации для дуговой сварки в газовой среде.
  2. Электродная проволока, используемая для дуговой сварки под флюсом, указана в спецификации Американского сварочного общества «Электроды из низкоуглеродистой стали и флюсы для дуговой сварки под флюсом». В этой спецификации указан как состав проволоки, так и химический состав наплавленного металла в зависимости от используемого флюса. В спецификации действительно указан состав электродных проводов. Эта информация представлена ​​в таблице 8-1. Когда эти электроды используются с определенными флюсами под флюсом и свариваются с соблюдением надлежащих процедур, наплавленный металл шва будет соответствовать механическим свойствам, требуемым спецификацией.
  3. В красных присадках, используемых для газовой сварки, используется префикс R, за которым следует буква G, указывающая на то, что стержень используется специально для газовой сварки. За этими буквами следуют две цифры, которые будут 45, 60 или 65. Они обозначают приблизительную прочность на разрыв в 1000 фунтов на квадратный дюйм (6895 кПа).
  4. В цветных присадочных металлах используется префикс E, R или RB, за которым следует химический символ основных металлов в проволоке. Инициалы для одного или двух элементов будут следовать. Если имеется более одного сплава, содержащего одни и те же элементы, можно добавить букву или цифру суффикса.
  5. Спецификации Американского общества сварки наиболее широко используются для определения неизолированного сварочного стержня и электродной проволоки. Существуют также военные спецификации, такие как типы MIL-E или -R и федеральные спецификации, обычно тип QQ-R и спецификации AMS. Для определения присадочных металлов следует использовать конкретную спецификацию.

Наиболее важным аспектом проволоки и прутка сплошных сварочных электродов является их состав, указанный в спецификации. В спецификациях указаны пределы состава для различных проводов и требования к механическим свойствам.

Иногда на сплошных медных проводах медь может отслаиваться в механизме подающего ролика и создавать проблемы. Он может забивать вкладыши или контактные наконечники. Желательно легкое медное покрытие. Поверхность электродной проволоки должна быть в достаточной степени очищена от грязи и тянущих веществ. Это можно проверить, используя белую чистящую салфетку и протянув через нее кусок проволоки. Слишком большое количество грязи забивает гильзы, снижает ток в наконечнике и может привести к сбоям в сварочных операциях.

Температуру или прочность проволоки можно проверить на испытательной машине.Проволока более высокой прочности будет лучше проходить через пистолеты и кабели. Минимальная прочность на разрыв, рекомендованная спецификацией, составляет 140000 фунтов на квадратный дюйм (965 300 кПа).

Сплошная электродная проволока доступна во многих различных упаковках. Они варьируются от крошечных катушек, используемых в горелках для катушек, до катушек среднего размера для дуговой сварки тонкой проволокой в ​​газовой среде. Доступны мотки электродной проволоки, которые можно размещать на барабанах, входящих в состав сварочного оборудования. Также есть огромные катушки весом в несколько сотен фунтов.Электродная проволока также доступна в барабанах или упаковках, где проволока укладывается в круглый контейнер и вытягивается из контейнера с помощью автоматического механизма подачи проволоки.

Покрытия

Покрытия сварочных электродов для сварки мягких и низколегированных сталей могут иметь от 6 до 12 ингредиентов, в том числе:

  • Целлюлоза - для обеспечения газовой защиты с восстановителем, в котором распад целлюлозы создает газовую защиту, окружающую дугу
  • Карбонаты металлов - для регулирования основности шлака и обеспечения восстановительной атмосферы
  • Диоксид титана - для образования высокотекучего, но быстро замерзающего шлака и для ионизации дуги
  • Ферромарганец и ферросилиций - для раскисления расплавленного металла сварного шва и увеличения содержания марганца и кремния в наплавленном металле сварного шва.
  • Глины и камеди - для обеспечения эластичности при экструзии пластикового покрытия и для придания прочности покрытию
  • Фторид кальция - для обеспечения защитного газа для защиты дуги, регулирования основности шлака и обеспечения текучести и растворимости оксидов металлов
  • Минеральные силикаты - для образования шлака и прочности покрытия электрода
  • Легирование металлов, включая никель, молибден и хром - для обеспечения содержания сплава в наплавленном металле сварного шва
  • Оксид железа или марганца - для регулирования текучести и свойств шлака, а также для стабилизации дуги.
  • Железный порошок - для повышения производительности за счет наплавки дополнительного металла в сварном шве.

Основные типы покрытий сварочных электродов для низкоуглеродистой стали описаны ниже.

  1. Натрий-целлюлоза (EXX10) : Электроды из целлюлозного материала этого типа в виде древесной муки или переработанные низколегированные электроды содержат до 30 процентов бумаги. Газовая защита содержит углекислый газ и водород, которые являются восстановителями.Эти газы имеют тенденцию вызывать дугу копания, обеспечивающую глубокое проникновение. Наплавленный металл несколько шероховат, а разбрызгивание больше, чем на других электродах. Он действительно обеспечивает отличные механические свойства, особенно после старения. Это один из первых типов электродов, которые были разработаны и широко используются для прокладки трубопроводов по пересеченной местности с использованием техники сварки под уклон. Обычно он используется с постоянным током с положительным электродом (обратная полярность).
  2. Целлюлозно-калиевый (EXX11) : Этот электрод очень похож на электрод целлюлозно-натриевый, за исключением того, что используется больше калия, чем натрия.Это обеспечивает ионизацию дуги и делает электрод пригодным для сварки на переменном токе. Действие дуги, проплавление и результаты сварки очень похожи. В электроды E6010 и E6011 можно добавлять небольшое количество порошка железа. Это способствует стабилизации дуги и немного увеличивает скорость наплавки.
  3. Рутил-натрий (EXX12) : Когда содержание рутила или диоксида титана относительно высокое по сравнению с другими компонентами, электрод будет особенно привлекательным для сварщика.Электроды с этим покрытием имеют тихую дугу, легко контролируемый шлак и низкий уровень разбрызгивания. Наплавленный слой будет иметь гладкую поверхность, а проплавление будет меньше, чем у целлюлозного электрода. Свойства металла сварного шва будут несколько ниже, чем у целлюлозных типов. Этот тип электрода обеспечивает довольно высокую скорость осаждения. Он имеет относительно низкое напряжение дуги и может использоваться с переменным или постоянным током с отрицательным электродом (прямая полярность).
  4. Рутил-калий (EXX13) : Это покрытие электрода очень похоже на покрытие рутилово-натриевого типа, за исключением того, что калий используется для ионизации дуги.Это делает его более подходящим для сварки на переменном токе. Его также можно использовать с постоянным током любой полярности. Он производит очень тихую плавную дугу.
  5. Порошок рутилового железа (EXXX4) : Это покрытие очень похоже на упомянутые выше покрытия из рутила, за исключением того, что добавлен порошок железа. Если содержание железа составляет от 25 до 40 процентов, электрод EXX14. Если содержание железа составляет 50 процентов или более, электрод EXX24. При более низком процентном содержании порошка железа электрод можно использовать во всех положениях.Более высокий процент бледного железа можно использовать только в плоском положении или для выполнения горизонтальных угловых швов. В обоих случаях скорость осаждения увеличивается в зависимости от количества порошка железа в покрытии.
  6. Низкое содержание водорода и натрия (EXXX5) : Покрытия, содержащие высокую долю карбоната кальция или фторида кальция, называются электродами с низким содержанием водорода, ферритной извести или электродами основного типа. В этом классе покрытий не используются целлюлоза, глины, асбест и другие минералы, содержащие комбинированную воду.Это необходимо для обеспечения минимально возможного содержания водорода в атмосфере дуги. Эти электродные покрытия спекаются при более высокой температуре. Электроды с низким содержанием водорода обладают превосходными свойствами металла сварного шва. Они обеспечивают самую высокую пластичность среди всех отложений. Эти электроды имеют среднюю дугу со средним или умеренным проваром. У них средняя скорость наплавки, но для достижения наилучших результатов требуются специальные методы сварки. Электроды с низким содержанием водорода должны храниться в контролируемых условиях.Этот тип обычно используется с постоянным током с положительным электродом (обратная полярность).
  7. Низкое содержание водорода и калия (EXXX6) : Этот тип покрытия аналогичен покрытию с низким содержанием водорода и натрия, за исключением замены натрия на калий для обеспечения ионизации дуги. Этот электрод используется с переменным током и может использоваться с постоянным током, с положительным электродом (обратная полярность). Действие дуги более плавное, но проплавление двух электродов одинаковое.
  8. Низкое содержание водорода и калия (EXXX6) : Покрытия в этом классе электродов аналогичны покрытиям с низким содержанием водорода, упомянутым выше.Однако к электроду добавляется железный порошок, и если его содержание превышает 35-40 процентов, электрод классифицируется как EXX18.
  9. Порошок железа и железа с низким содержанием водорода (EXX28) : Этот электрод аналогичен EXX18, но содержит 50 или более процентов порошка железа в покрытии. Его можно использовать только при сварке в горизонтальном положении или для выполнения горизонтальных угловых швов. Скорость наплавки выше, чем у EXX18. Покрытия с низким содержанием водорода используются для всех электродов из более высоких сплавов.За счет добавления определенных металлов в покрытия эти электроды становятся типами сплавов, в которых буквы суффикса используются для обозначения состава металла сварного шва. Электроды для сварки нержавеющей стали также относятся к низководородному типу.
  10. Оксид железа-натрий (EXX20) : Покрытия с высоким содержанием оксида железа образуют наплавленный слой с большим количеством шлака. Это может быть сложно контролировать. Этот тип покрытия обеспечивает высокоскоростное напыление и среднее проникновение с низким уровнем разбрызгивания.Полученный сварной шов имеет очень гладкую поверхность. Электрод можно использовать только при сварке в плоском положении и для выполнения горизонтальных угловых швов. Электрод можно использовать с переменным или постоянным током любой полярности.
  11. Электрод железа-оксид-железо (EXX27) : Электроды этого типа очень похожи на электроды типа оксид-железо-натрий, за исключением того, что он содержит 50% или более железа. Увеличенная мощность железа значительно увеличивает скорость наплавки. Его можно использовать с переменным постоянным током любой полярности.

Существует множество типов покрытий, помимо упомянутых здесь, большинство из которых обычно представляют собой комбинации этих типов, но для специальных применений, таких как наплавка твердым сплавом, сварка чугуна и цветных металлов.

Хранилище

Рисунок 5-32: Печь для сушки электродов

Электроды должны быть сухими. Влага разрушает желаемые характеристики покрытия и может вызвать чрезмерное разбрызгивание и привести к пористости и трещинам в формировании зоны сварки.Электроды, находящиеся во влажном воздухе более двух или трех часов, следует высушить путем нагревания в подходящей печи (рис. 5-32) в течение двух часов при 500 ° F (260 ° C).

После высыхания их следует хранить во влагонепроницаемой таре. Изгиб электрода может привести к отрыву покрытия от сердечника проволоки. Электроды нельзя использовать, если сердцевина провода оголена.

Электроды с суффиксом «R» в классификации AWS имеют более высокую влагостойкость.

Типы электродов

Электроды без покрытия

Сварочные электроды без покрытия изготавливаются из проволоки, необходимой для конкретных применений.

Эти электроды не имеют других покрытий, кроме тех, которые требуются при волочении проволоки. Эти покрытия для волочения проволоки имеют некоторый небольшой стабилизирующий эффект на дугу, но в остальном не имеют никакого значения. Электроды без покрытия используются для сварки марганцевой стали и других целей, где электрод с покрытием не требуется или нежелателен. Схема переноса металла по дуге неизолированного электрода показана на рисунке 5-29.

Перенос расплавленного металла с помощью неизолированного электрода

Электроды с легким покрытием

Сварочные электроды с легким покрытием имеют определенный состав.

На поверхность нанесено легкое покрытие путем мытья, погружения, чистки, распыления, опрокидывания или протирания. Покрытия улучшают характеристики дугового потока. Они перечислены под серией E45 в системе идентификации электродов.

Покрытие обычно выполняет следующие функции:

  1. Растворяет или восстанавливает примеси, такие как оксиды, сера и фосфор.
  2. Он изменяет поверхностное натяжение расплавленного металла, так что шарики металла, покидающие конец электрода, становятся меньше и чаще.Это помогает сделать поток расплавленного металла более равномерным.
  3. Повышает стабильность дуги за счет введения в поток дуги материалов, которые легко ионизируются (т. Е. Превращаются в мелкие частицы с электрическим зарядом).
  4. Некоторые легкие покрытия могут образовывать шлак. Шлак довольно тонкий и действует не так, как шлак экранированного электрода.
Рисунок 5-30: Действие дуги, достигаемое с помощью электрода с легким покрытием

Экранированная дуга или электроды с толстым покрытием

Экранированная дуга или сварочные электроды с толстым покрытием имеют определенный состав, на который нанесено покрытие путем погружения или экструзии.

Электроды выпускаются трех основных типов:

  • с целлюлозным покрытием
  • с минеральными покрытиями
  • те, покрытия которых представляют собой комбинации минерала и целлюлозы

Целлюлозные покрытия состоят из растворимого хлопка или других форм целлюлозы с небольшими количествами калия, натрия или титана и, в некоторых случаях, с добавлением минералов.

Минеральные покрытия состоят из силиката натрия, оксидов металлов, глины и других неорганических веществ или их комбинаций.

Электроды с целлюлозным покрытием защищают расплавленный металл за счет газовой зоны вокруг дуги и зоны сварки.

Электрод с минеральным покрытием образует шлак.

Экранированная дуга или электроды с толстым покрытием используются для сварки сталей, чугуна и твердой наплавки. См. Рисунок 5-31 ниже.

Рисунок 5-31: Действие дуги, достигаемое с помощью экранированного дугового электрода

Функции экранированной дуги или электродов с толстым покрытием

Эти сварочные электроды создают защитную газовую защиту вокруг дуги.

Это предотвращает загрязнение металла шва кислородом или азотом воздуха.

Кислород легко соединяется с расплавленным металлом, удаляя легирующие элементы и вызывая пористость.

Азот вызывает хрупкость, низкую пластичность, а в некоторых случаях - низкую прочность и плохую коррозионную стойкость.

Они уменьшают содержание примесей, таких как оксиды, сера и фосфор, чтобы эти примеси не повредили наплавленный металл.

Они снабжают дугу веществами, повышающими ее стабильность.Это устраняет значительные колебания напряжения, так что дуга может поддерживаться без чрезмерного разбрызгивания.

За счет уменьшения силы притяжения между расплавленным металлом и концом электродов или за счет уменьшения поверхностного натяжения расплавленного металла испаренное и расплавленное покрытие заставляет расплавленный металл на конце электрода распадаться на мелкие, мелкие частицы. .

Покрытия содержат силикаты, которые образуют шлак над расплавленным сварным швом и основным металлом.Поскольку шлак затвердевает относительно медленно, он удерживает тепло и позволяет лежащему под ним металлу медленно остывать и затвердевать. Это медленное затвердевание металла исключает улавливание газов внутри сварного шва и позволяет твердым примесям всплывать на поверхность. Медленное охлаждение также оказывает отжигающий эффект на наплавленный металл.

Физические характеристики наплавленного металла изменяются за счет включения легирующих материалов в покрытие электрода. Флюсование шлака также приведет к получению металла шва более высокого качества и позволит выполнять сварку на более высоких скоростях.

Вольфрамовые электроды

Неплавящиеся сварочные электроды для газовой вольфрамо-дуговой сварки (TIG) бывают трех типов: чистый вольфрам, вольфрам, содержащий 1 или 2 процента тория, и вольфрам, содержащий от 0,3 до 0,5 процента циркония.

Вольфрамовые электроды можно идентифицировать по типу окрашенных концевых меток, как показано ниже.

  1. Зеленый - чистый вольфрам.
  2. Желтый - 1% тория.
  3. Красный - торий 2%.
  4. Коричневый - от 0,3 до 0.5 процентов циркония.

Электроды из чистого вольфрама (99,5% вольфрама) обычно используются для менее ответственных сварочных операций, чем вольфрам, который является легированным. Этот тип электрода имеет относительно низкую токовую нагрузку и низкую устойчивость к загрязнениям.

Торированные вольфрамовые электроды (1 или 2 процента тория) превосходят электроды из чистого вольфрама из-за их более высокого выхода электронов, лучшего зажигания дуги и стабильности дуги, высокой допустимой нагрузки по току, более длительного срока службы и большей устойчивости к загрязнениям.

Сварочные электроды из вольфрама, содержащие от 0,3 до 0,5 процента циркония, по своим характеристикам обычно находятся между электродами из чистого вольфрама и электродами из торированного вольфрама. Тем не менее, есть некоторые признаки улучшения характеристик некоторых типов сварки с использованием переменного тока.

Более точное управление дугой можно получить, если электрод из легированного вольфрамом заземлить до определенной точки (см. Рисунок 5-33). Когда электроды не заземлены, они должны работать при максимальной плотности тока, чтобы получить приемлемую стабильность дуги.Острия вольфрамовых электродов трудно обслуживать, если в качестве источника питания используется стандартное оборудование постоянного тока, а зажигание дуги касанием является стандартной практикой. Поддержание формы электрода и уменьшение включений вольфрама в сварном шве лучше всего достигается путем наложения высокочастотного тока на обычный сварочный ток. Вольфрамовые электроды, легированные торием и цирконием, дольше сохраняют форму при пуске от касания.

Рисунок 5-33: Правильный конус электрода в вольфрамовом электроде

Вылет сварочного электрода за пределы газового стакана определяется типом свариваемого соединения.Например, удлинение за пределы газового стакана на 3,2 мм (1/8 дюйма) может использоваться для стыковых соединений из легкого материала, в то время как удлинение составляет приблизительно от 1/4 до 1/2 дюйма (от 6,4 до 12,7 мм). может потребоваться на некоторых угловых швах. Вольфрамовый электрод горелки следует слегка наклонить, а присадочный металл следует добавлять осторожно, чтобы избежать контакта с вольфрамом. Это предотвратит загрязнение электрода. В случае загрязнения электрод необходимо снять, переточить и заменить в резаке.

Электроды для дуговой сварки постоянным током

При использовании сварочного электрода определенного типа следует соблюдать рекомендации производителя. Как правило, экранированные дуговые электроды постоянного тока предназначены либо для обратной полярности (положительный электрод), либо для прямой полярности (отрицательный электрод), либо для обеих сторон. Многие, но не все электроды постоянного тока могут использоваться с переменным током. Постоянный ток является предпочтительным для многих типов покрытых, цветных, неизолированных электродов и электродов из легированной стали.Рекомендации производителя также включают тип основного металла, для которого подходят данные электроды, поправки на плохую подгонку и другие особые условия.

В большинстве случаев электроды с прямой полярностью обеспечивают меньшее проплавление, чем электроды с обратной полярностью, и по этой причине обеспечивают большую скорость сварки. Хорошее проплавление можно получить от любого типа при правильных условиях сварки и манипулировании дугой.

Электроды для дуговой сварки переменным током

Доступны электроды с покрытием, которые можно использовать как с постоянным, так и с переменным током.Переменный ток более желателен при сварке на ограниченных участках или при использовании больших токов, необходимых для толстых секций, поскольку он снижает возникновение дуги. Удар дуги вызывает образование пузырей, шлаковых включений и отсутствие плавления в сварном шве.

Переменный ток используется при сварке атомарным водородом и в тех процессах, которые требуют использования двух угольных электродов. Это обеспечивает равномерную скорость сварки и расход электродов. В процессах с угольной дугой, где используется один угольный электрод, рекомендуется прямая полярность постоянного тока, потому что электрод будет потребляться с меньшей скоростью.

Дефекты электродов и их последствия

Если в покрытии электродов присутствуют определенные элементы или оксиды, это повлияет на стабильность дуги. В неизолированных электродах состав и однородность проволоки являются важным фактором для контроля стабильности дуги. Тонкие или толстые покрытия на электродах не могут полностью устранить последствия дефектной проволоки.

Алюминий или оксид алюминия (даже если присутствует в 0,01 процента), кремний, диоксид кремния и сульфат железа нестабильны.Оксид железа, оксид марганца, оксид кальция и стабилизируют дугу.

Когда содержание фосфора или серы в электроде превышает 0,04 процента, они ухудшают качество металла сварного шва, поскольку переносятся с электрода на расплавленный металл с очень небольшими потерями. Фосфор вызывает рост зерен, хрупкость и «хладноломкость» (то есть хрупкость при температуре ниже красного каления) в сварном шве. Эти дефекты возрастают по мере увеличения содержания углерода в стали. Сера действует как шлак, нарушает прочность металла сварного шва и вызывает «жаростойкость» (т.е.е., хрупкие при нагревании выше красного). Сера особенно опасна для неизолированных электродов из низкоуглеродистой стали с низким содержанием марганца. Марганец способствует образованию прочных сварных швов.

Если термическая обработка проволочного сердечника электрода неоднородна, электрод будет производить сварные швы хуже, чем сварные швы, полученные с помощью электрода того же состава, который прошел надлежащую термообработку.

Скорость осаждения

Различные типы электродов имеют разную скорость осаждения из-за состава покрытия.Электроды, содержащие железный порошок в покрытии, имеют самые высокие скорости осаждения. В Соединенных Штатах процент содержания железа в покрытии составляет от 10 до 50 процентов. Это основано на соотношении количества порошка железа в покрытии к весу покрытия. Это отображается в формуле:

Эти проценты соответствуют требованиям спецификаций Американского общества сварки (AWS). Европейский метод определения мощности железа основан на весе наплавленного металла шва по сравнению с весом израсходованной проволоки с неизолированным сердечником.Это отображается следующим образом:

Таким образом, если бы вес осаждения был вдвое больше веса сердечника проволоки, это указывало бы на 200-процентную эффективность осаждения, даже несмотря на то, что количество железного порошка в покрытии составляло только половину всего осаждения. Формула 30-процентной мощности железа, используемая в Соединенных Штатах, дает эффективность осаждения от 100 до 110 процентов с использованием европейской формулы. Электрод с 50-процентной мощностью железа, рассчитанный по стандартам Соединенных Штатов, обеспечил бы КПД примерно 150 процентов, используя европейскую формулу.

Неплавящиеся электроды

Типы

Есть два типа неплавких сварочных электродов.

  1. Угольный электрод - это не присадочный металлический электрод, используемый при дуговой сварке или резке, состоящий из стержня из угольного графита, который может быть покрыт или не иметь медного или другого покрытия.
  2. Вольфрамовый электрод - это не присадочный металлический электрод, используемый при дуговой сварке или резке, в основном изготовленный из вольфрама.

Угольные электроды

Американское сварочное общество не предоставляет спецификации для углеродных сварочных электродов, но есть военная спецификация, нет.MIL-E-17777C, озаглавленный «Электроды для резки и сварки углерод-графит без покрытия и с медным покрытием».

В данной спецификации представлена ​​система классификации, основанная на трех классах: без покрытия, без покрытия и с медным покрытием. Он предоставляет информацию о диаметре, длине и требованиях к допускам по размеру, обеспечению качества, отбору образцов и различным испытаниям. Применения включают сварку угольной дугой, сварку двойной угольной дугой, резку углем, резку и строжку воздушной угольной дугой.

Электроды стержневые

Сварочные электроды для стержневой сварки различаются по:

  • Размер : стандартные размеры: 1⁄16, 5⁄64, 3⁄32 (наиболее распространенные), 1⁄8, 3⁄16, 7⁄32, 1⁄4 и 5⁄16 дюйма.Проволока с сердечником, используемая с электродами, должна быть уже, чем свариваемые материалы.
  • Материал : электроды для сварки штангой бывают из чугуна, высокоуглеродистой стали, мягкой стали, не содержащих железа (цветных металлов) и специальных сплавов.)
  • Прочность : относится к пределу прочности при растяжении. Каждый сварной шов должен быть прочнее свариваемого металла. Это означает, что материалы электрода также должны быть более прочными.
  • Положение при сварке (горизонтальное, плоское и т. Д.): для каждого положения сварки используются разные электроды.
  • Смесь порошка железа (до 60% во флюсе): порошок железа во флюсе увеличивает количество расплавленного металла, доступного для сварки (тепло превращает порошок в сталь).
  • Обозначение мягкой дуги : для более тонких металлов или металлов, которые не имеют идеального прилегания или зазора.
  • Схема сварочного электрода
SMAW

Как описано выше, существует много видов электродов. Вот самые популярные электроды для сварки штангой (SMAW):

  • E6013 и E6012 : Для тонких металлов и соединений, которые трудно стыковать.
  • E6011 : Подходит для работы на масляных, ржавых или грязных поверхностях. Универсальность в том, что он работает с полярностью постоянного или переменного тока. Создает немного шлака, еще один большой плюс. Обратите внимание, что этот электрод нельзя помещать в электродную печь.
  • E6010 : Аналогичен E6011, но работает только с постоянным током (DC). Обратите внимание, что этот электрод нельзя помещать в электродную печь.
  • E76018 и E7016 : изготовлены с использованием порошка железа во флюсе.Он создает прочные сварные швы, но имеет лужу, которая может создать некоторые проблемы с контролем для новичков.

Типы электродов, используемых при сварке

Потребители имеют доступ ко многим различным типам сварочных электродов. Каждый из них предлагает функции, которые делают его идеальным для определенного приложения. При сварке электричество проходит через электрод, создавая электрическую дугу на конце электрода. Сварные швы образуются, когда электрическая дуга на кончике электрода направляется на заготовку.Многие типы электродов плавятся и переносятся на заготовку, образуя металлический наполнитель, в то время как другие не плавятся, а просто создают место для электрической дуги.

6010 Электроды

Этот тип электродов часто используется для общих сварочных работ, не требующих каких-либо специальных функций. Они также используются для сельскохозяйственной техники, трубопроводов, кованого железа и дорожной техники. Согласно Metal Web News, электроды 6011 создают сварные швы с минимальной прочностью на разрыв около 60 000 фунтов на квадратный дюйм (psi).Сварщики могут держать этот тип электродов в любом положении для создания надлежащего сварного шва. Электроды 6010 предназначены для работы на постоянном токе (DC). Согласно советам и рекомендациям по сварке, электроды 6010 имеют внешнее покрытие с высоким содержанием целлюлозы и натрия.

6013 Электроды

6013 Электроды относительно просты в использовании. Они создают более мягкую дугу, которая идеально подходит для обработки листового металла. Этот тип электродов часто используется для общего ремонта более тонких материалов. По данным Metal Web News, сварные швы 6013 обеспечивают минимальную прочность на разрыв около 60 000 фунтов на квадратный дюйм.Эти электроды можно удерживать в любом положении и использовать как при постоянном, так и при переменном токе (AC). Электроды 6013 имеют внешнее покрытие с высоким содержанием диоксида титана и калия, согласно советам и рекомендациям по сварке.

7018 Электроды

Электрод 7018 часто называют «электродом с низким содержанием водорода», который имеет покрытие с низким содержанием влаги, которое снижает уровень проникновения водорода в сварной шов. Этот тип электрода обеспечивает получение высококачественных, устойчивых к образованию трещин сварных швов со средней проплавкой.Эти электроды перед использованием должны оставаться сухими. По данным Metal Web News, минимальная прочность сварного шва на растяжение, обеспечиваемая этим типом электрода, составляет около 70 000 фунтов на квадратный дюйм. Электроды 7018 также можно удерживать в любом положении во время сварки. Электроды 7018 предназначены для работы как при постоянном, так и при переменном токе. Согласно советам и рекомендациям по сварке, этот тип электрода имеет железный порошок и внешнее покрытие с низким содержанием водорода.

Различные типы сварочных стержней и их применение >> Электроды с правой рукояткой

Независимо от того, являетесь ли вы энтузиастом DIY, который сваривает всего пару раз в год, или профессиональным производителем, который сваривает каждый день, одно можно сказать наверняка: большое мастерство.Поэтому важно иметь некоторые ноу-хау о различных типах сварочных стержней и их использовании.

Эти шесть различных типов сварочных стержней являются наиболее распространенными и популярными в сварочной промышленности. Электроды 6010 используются для глубокого проплавления, 6011 можно использовать как на переменном, так и на постоянном токе, 6012 - это сварочный пруток общего назначения, 6013 генерирует мягкую дугу с небольшим разбрызгиванием, 7018 в основном используется для сварки углеродистой стали с низким и средним содержанием углерода и Сварочный пруток 7024 отличается высоким содержанием железного порошка.

Также известные как сварочные электроды, это металлические стержни, которые плавятся, образуя связь между двумя или более деталями. Крайне важно, чтобы вы были знакомы со сварочными стержнями, поскольку неправильный выбор может ослабить сварной шов.

В следующем посте мы рассмотрели различные виды сварочных стержней и объяснили соответствующие задачи, для которых они предназначены.

Типы сварочных стержней из низкоуглеродистой стали Применение
6010 Сварка труб и судостроительные верфи (обеспечивают глубокое проплавление)
6011 переменного или постоянного тока
6012 универсальный
6013 сварка со средним проплавлением
7018 сварка углеродистой стали с низким и средним содержанием углерода
7024 высокоскоростные плоские или горизонтальные швы

Сколько типов сварочных электродов?

Сварщики должны использовать различные материалы для выполнения прочных сварных швов, но знаете ли вы о различных типах сварочных электродов?

Выбор электродов зависит от типа основных металлов, толщины металлов и тока, который вы используете для сварки.

Сколько видов сварочных электродов? Электроды подразделяются на расходные и непотребляемые. Сварщики дуговой сварки и сварщики MIG используют плавящиеся электроды, но сварщики TIG используют неплавящиеся электроды.

В отличие от неплавящихся электродов, расходуемые электроды плавятся с основными металлами.

Сварщики используют электроды для создания электрической дуги, которая создает сварочную ванну и соединяет два основных металла. Электрод представляет собой тонкую металлическую проволоку разного диаметра, длины и покрытия.

При сварке MIG электрод представляет собой катушку с проволокой, которую аппарат MIG подает в сварочную горелку, но электроды, используемые при сварке SMAW и TIG, напоминают длинные катанки.

Без использования машинной подачи сварщик держит электрод TIG или SMAW во время процесса сварки.

Некоторые электроды подходят для различных металлов и токов, но очень важно выяснить, какие типы электродов предназначены для конкретных металлов и ситуаций.

Какие бывают типы сварочных электродов?

Если вы в основном не специализируетесь на сварке TIG, вы, скорее всего, будете использовать плавящийся электрод.

Однако исключение составляют случаи, когда вы используете аппарат для дуговой сварки с угольными электродами. Угольные электроды не являются расходными материалами и изготовлены из угольного графита.

Нерасходуемые электроды

К неплавящимся электродам относятся угольные электроды и вольфрамовые электроды. Вольфрамовые стержни для сварки TIG чаще используются в промышленных и жилых помещениях, чем угольные стержни.

Неплавящиеся электроды
Углеродные электроды

Угольная дуговая сварка (CAW) - это более старый и менее распространенный вид сварки.Несмотря на то, что он все еще используется сегодня, CAW - это процесс, который вряд ли можно встретить в сварочном цехе или домашней мастерской.

Фактически, Американское сварочное общество (AWS) больше не включает спецификации для CAW.

Военные подразделения США продолжают использовать CAW для нагрева и резки металла. В отличие от стандартной установки для дуговой сварки, CAW использует два неплавящихся угольных электрода.

Угольные электроды создают большую дугу, которую намного труднее контролировать, чем дуги других процессов.

Гигантская дуга подходит для нагрева металлов и вырезания отверстий или каналов в металлах, но не предназначена для детальной сварки тонких металлов.

Если вы хотите посмотреть захватывающую демонстрацию горелок с угольной дугой >> Посмотрите видео ниже

Вольфрамовые электроды

Вольфрамовые электроды являются наиболее популярными неплавящимися электродами и используются с вольфрамовыми инертными материалами. Газовый (TIG) сварщик.

Вольфрамовые электроды изготавливаются из чистого вольфрама или комбинации вольфрама и тория или вольфрама и циркония.

Электроды из чистого вольфрама подходят для небольших проектов на тонких металлах, не требующих большой силы тока.

Вольфрам / циркониевые электроды хорошо работают с более тяжелыми металлами, но не так долговечны, как вольфрамовые / ториевые электроды.

Вольфрам / торий - самая популярная форма вольфрамовых электродов, позволяющая производить самые прочные сварные швы с высокой силой тока.

В следующей таблице представлены четыре типа вольфрамовых электродов и способы их распознавания по цвету:

Электрод Цветовая классификация
Чистый вольфрам Зеленый
1% тория Желтый
2% торий Красный
.3% -. 5% циркония Коричневый

Расходуемые электроды

Расходуемые электроды являются наиболее распространенным типом электродов и используются как сварщиками в среде инертного газа (MIG), так и сварщиками дуговой сварки защищенных металлов (SMAW, также известные как сварщики штанги и сварщики дуговой сварки).

В отличие от неплавких электродов, расходные материалы плавятся в процессе сварки. В электродах

MIG используется тонкая проволока, которая автоматически подается аппаратом MIG в сварочную горелку.

Расходуемый электрод

Роботизированные сварочные аппараты MIG считаются полностью автоматическими, а аппараты, управляемые людьми-сварщиками, известны как полуавтоматические сварочные аппараты.

Поскольку в машинах MIG для защиты сварного шва используется защитный газ, проволока MIG не покрывается флюсом.

Сварочный аппарат Forney Easy Weld 261 MIG - мой лучший выбор, поскольку он представляет собой идеальный баланс между качеством и ценой.

Если вы заинтересованы в покупке The Forney Easy Weld 261, просто перейдите по ссылке на Amazon, где вы можете увидеть текущие цены.

Наш выбор

Дуговые сварочные аппараты используют расходуемые электроды или стержни для получения прочных сварных швов без использования защитного газа. Плавящиеся электроды для дуговой сварки классифицируются как неизолированные электроды или электроды с покрытием.

Электроды без покрытия не имеют флюсового покрытия для защиты сварочной ванны и обычно используются для сварки марганцевой стали.

Электроды с покрытием лучше всего подходят для дуговой сварки и делятся на три группы

  • Электроды с легким покрытием
  • Электроды со средним покрытием
  • Электроды с толстым покрытием или экранированные электроды
Электроды с легким покрытием

Как следует из названия, электроды с легким покрытием имеют тонкий слой флюса.Хотя флюс не производит надежного защитного газа, он защищает сварочную ванну от таких загрязнений, как фосфор, сера и оксиды.

Легкое покрытие также стабилизирует электрическую дугу и образует меньшее количество шлака, чем стержни со средним или толстым покрытием.

Стержни с легким покрытием имеют коэффициент покрытия , равный 1,25 , и не подходят для металлов с высоким уровнем загрязнения, для которых требуется защитный флюс.

Электроды со средним покрытием

Большинство сварщиков-любителей и опытных сварщиков часто используют электроды со средним покрытием, такие как стержни с низким содержанием водорода.

Некоторые из наиболее распространенных применений штанг со средним покрытием включают морское бурение, строительство мостов, строительство коммерческих зданий и сварку трубопроводов.

С коэффициентом покрытия 1,45 электроды со средним покрытием отличаются легкостью удаления шлака, исключительным контролем дуги и возможностью сварки во всех положениях.

Электроды с толстым покрытием

Электроды с толстым покрытием содержат наибольшее количество флюса и имеют коэффициент покрытия 1.6 к 2.2. Покрытие при воспламенении в сварочной ванне создает эффективный защитный газ для защиты сварного шва.

Стержни изготовлены из трех материалов, в том числе целлюлозы, минералов и комбинации целлюлозы и минералов.

Руководство по наименованию сварочных стержней

Американское общество сварки (AWS) разработало буквенно-цифровую систему наименования сварочных электродов. Это основная система, используемая для идентификации сварочных стержней не только в США, но и в других странах.

Как следует из названия, этот буквенно-цифровой подход состоит из букв и цифр, которые обычно выгравированы на стороне каждого сварочного стержня.

Вы встретите такие термины, как E6010, E7018 и другие. Вот как работает метод наименования:

Основная буква «E», которая появляется в начале названия, обозначает электрод. Две следующие цифры относятся к минимальному пределу прочности сварного шва на растяжение, который измеряется в фунтах на квадратный дюйм (psi).

Например, число 60 в E6010 означает, что стержень производит валик с минимальной прочностью 60 000 фунтов на квадратный дюйм .Проще говоря; полученный сварной шов может выдержать усилие в 60 000 фунтов, необходимое для его разрыва.

Третье значение представляет количество позиций, в которых может использоваться сварочный электрод. Имейте в виду, что существует четыре основных положения сварки: плоское, горизонтальное, вертикальное и потолочное.

Например, 1 означает, что стержень можно использовать во всех положениях, тогда как 2 означает, что его можно использовать только в плоском или горизонтальном положениях.

Последняя цифра показывает тип покрытия и вид сварочного тока (переменный ток, постоянный ток или оба), которые можно использовать со стержнем.Теперь, когда вы знаете, как работает система наименований, мы углубимся в типы сварочных электродов.

Выбор правильного стержневого электрода >> Посмотрите видео о ниже

Типы сварочных стержней

6010

Электроды 6010 довольно популярны. Они используются для обеспечения глубокого проплавления - формы сварки, требующей очень высокой плотности мощности до 1 мегаватта на квадратный сантиметр .

Принимая это во внимание, электроды E6010 в основном используются для сварки труб и таких приложений, как судостроительные верфи, водонапорные башни, стальные отливки, полевые конструкции и стальные резервуары для хранения.

Важно отметить, что они могут работать только на сварочном оборудовании, использующем постоянный ток (DC).

Ссылки по теме: В чем разница между сваркой на переменном и постоянном токе? Все, что вам нужно знать

Кроме того, они имеют чрезвычайно тугую дугу - аспект, который затрудняет обращение с ними, особенно для сварщиков-любителей.

6011

Отличительной особенностью электрода 6011 является то, что его можно использовать как на переменном, так и на постоянном токе .

Это очень удобно, поскольку вы можете легко переключаться с одного типа тока на другой, чтобы определить, какой из них работает лучше всего.

Как упоминалось ранее, этот тип сварочного прутка может выдерживать нагрузку 60 000 фунтов на квадратный дюйм без поломки. Как и электрод 6010, 6011 также обеспечивает глубокое проникновение.

Это делает его лучшим выбором для сварки более толстых материалов. Это также объясняет, почему электроды 6011 используются для сварки с окрашенными, грязными и жирными поверхностями.

Недостатком этого электрода является то, что он создает плоские сварные швы, оставляет рябь и шероховатую поверхность.

Это может быть проблемой в тех случаях, когда вам нужна эстетичная отделка.

6012

Сварочный стержень 6012 представляет собой универсальный сварочный пруток, который может похвастаться превосходными характеристиками перемычки, особенно при применении с нестандартной установкой.

Известно также, что этот электрод обеспечивает хорошую стабильную дугу и работает при высоких токах с минимальным разбрызгиванием.Более того, он совместим как с источниками питания переменного, так и постоянного тока.

При этом у электродов 6012 есть два основных ограничения. Один, они лучше всего подходят для мелкого или тонкого проникновения. Во-вторых, они образуют толстые отходы плавки; , следовательно, они требуют дополнительной очистки после сварки.

Типичные области применения сварочного прутка этого типа включают соединение открытых стыков, ремонтно-сварочные работы, некритическую сварку и сварку проржавевших листов углеродистой стали.

Связанная статья: Средства индивидуальной защиты для сварщиков - СИЗ | Список и требования

6013

Это еще один популярный электрод, который генерирует мягкую дугу с небольшими брызгами. 6013 часто используется для сварки с умеренным проплавлением и имеет легко удаляемый шлак.

Также важно отметить, что он совместим с переменным и постоянным током.

Принимая во внимание эти атрибуты, электрод этого типа используется в случаях, когда возникают короткие или нерегулярные сварочные работы.Поскольку он создает довольно стабильную и гладкую дугу, , он идеально подходит для тех приложений, где требуется изменение положения.

Такие виды использования включают сварку листового металла, судоремонт и строительство, а также сварку изношенных или изношенных поверхностей из мягкой стали. Электроды 6013 также используются для общих и легких производств.

7018

7018 - один из самых универсальных сварочных стержней, который в основном используется для сварки углеродистой стали с низким и средним содержанием углерода. Как мы объясняли ранее, этот электрод предназначен для создания гораздо более прочного сварного шва, который может выдерживать давление до 70 000 фунтов на квадратный дюйм.

Еще одним ключевым атрибутом сварочного прутка 7018 является тот факт, что он обычно покрыт составом из железа с низким содержанием водорода.

Этот состав испаряется и в процессе защищает сварной шов. от загрязнения влагой и воздухом.

Этот сварочный электрод можно использовать как с источниками питания переменного, так и постоянного тока и во всех четырех положениях. Благодаря этим характеристикам, 7018 оказался полезным при сварке конструкций.

Под этим мы подразумеваем тип сварки, необходимый для электростанций, электростанций, заводов и мостов.

7024

Основной характеристикой данного сварочного прутка является высокое содержание железного порошка. Это важная особенность, которая значительно увеличивает скорость наплавки и, как следствие, упрощает сварку.

Ссылки по теме: 4 основных положения сварки, которые вы должны знать: полное руководство, которое вам когда-либо понадобится

Кроме того, стержни 7024 обычно используются для высокоскоростной сварки плоских или горизонтальных швов.Они особенно удобны для приложений, требующих гладкой поверхности с мелкой рябью.

099 E-60lux 900 Позиции

Электрод Покрытие Положение Ток Пенетрация Прочность на растяжение
DCEP Глубокий 60,000 PSI
E-6011 Высокий уровень целлюлозы Калий Все положения DCEP
AC
Глубокий 60,000 PSI
E-6012 Высокий титан Натрий Все положения DCEP
AC
Средний 60000 фунтов на кв. Дюйм
E-6013 Высокий уровень титана Калий Все положения DCEP
DCEN
AC
Мелкий 60,000 PS90
E-7018 Железный порошок с низким содержанием водорода Все положения DCEP
AC
От мелкого до среднего 70 000 фунтов на кв. Дюйм
Вот таблица, в которой описаны пять стандартных электродов, используемых для сварки низкоуглеродистой стали

Сварочные стержни 6013 и 6011 идеально подходят для начинающих.6011 почти не оставил шлака. ОЧЕНЬ легко нанести удар, но требовался правильный баланс соединения частей и прожигания.

Если вас интересуют сварочные стержни 6011 или 6013, просто перейдите по ссылке на Amazon, где вы можете увидеть текущие цены.

Наш выбор

Что означают цифры, нанесенные на электроды?

Система числовой классификации электродов поначалу может показаться запутанной, но как только вы поймете, что обозначают числа, покупка электронов станет проще простого.

Система , разработанная AWS, показывает, какое давление может выдержать стержень, правильное положение для сварки, состав флюса и правильный ток для использования со стержнем . Наиболее распространенными при сварке стержнями являются стержни 7018, 7014, 6013, 6011 и 6010.

На примере стержня 7018 можно определить предел прочности стержня на разрыв по первым двум числам.

Цифры представляют собой фунты на квадратный дюйм (psi), которые может выдержать полученный сварной шов.

Умножив 70 на 1000, вы увидите, что сварной шов может выдерживать давление 70 000 фунтов на квадратный дюйм.

Третье число электрода обозначает его оптимальное положение для сварки. Используются только 1,2 и 4.

Число 1 означает, что электроды можно использовать во всех положениях , 2 означает плоское горизонтальное положение, а 4 означает положение над головой или вертикальное положение вверх или вниз .

В случае стержня 7018 это означает, что стержень может работать во всех положениях .Последнее число представляет материал флюса и соответствующий ток для использования.

Число 8 означает, что стержень состоит из калия с низким содержанием водорода и порошка железа. Это также означает, что подходящий ток электрода - переменный, постоянный и постоянный +.

Покрытие электрода изготавливается из нескольких различных материалов. В таблице ниже показаны различные составы электродов и соответствующие токи.

Номер Материал Ток
8 Калий с низким содержанием водорода, железный порошок AC, DC +, DC-
7 Высокий оксид железа, порошок калия AC , DC +, DC-
6 Калий с низким содержанием водорода AC, DC +
5 Натрий с низким содержанием водорода DC +
4 Железный порошок, диоксид титана AC, DC + , DC-
3 Калий с высоким содержанием титана AC, DC +
2 Натрий с высоким содержанием титана AC, DC-
1 Калий с высоким содержанием целлюлозы AC, DC +, DC-
0 Натрий с высоким содержанием целлюлозы DC +

Классификация электродов по номеру содержит много информации ионный, но если вы не уверены насчет электрода, изучите упаковку.

Производители электродов включают в комплект поставки подробные спецификации, которые должны ответить на все ваши вопросы.

Перед тем, как начать сварочный проект, проверьте спецификации перед настройкой сварочного аппарата.

В большинстве инструкций также указано, какие металлы подходят для электрода и как установить силу тока на вашем станке.

Как обращаться с электродами и хранить их

При покупке электродов вы должны знать несколько вещей.Электроды - хрупкие компоненты, с которыми необходимо обращаться осторожно.

Хотя у них есть металлические сердечники, электроды могут погнуться или сломаться в зависимости от типа металла.

Стержни, конструктивно не поврежденные при использовании, не будут обеспечивать надежные сварные швы. Флюс защищает сварочную ванну и необходим для выполнения прочных сварных швов.

Стержни упакованы в герметичный контейнер, когда вы их покупаете, и начинают разлагаться, если вы держите их без защиты более нескольких часов.

Когда вы выбираете электрод для сварки, не забудьте хранить оставшиеся стержни в герметичном контейнере.

В зависимости от состава стержня флюс ухудшается при воздействии влажных условий. Флюс превратится в мокрый беспорядок, если он поглотит слишком много водорода или кислорода.

Трудно избежать влажности, когда вы работаете на улице. Постарайтесь свести к минимуму воздействие атмосферы на электрод, открыв контейнер со стержнем непосредственно перед началом сварки.

Ссылки по теме: Есть ли срок годности сварочных электродов? Срок годности электродов

Руководство по выбору сварочного стержня

Даже если вы знакомы с различными типами сварочных электродов, вам все равно может быть трудно выбрать один для конкретного применения.Вот еще несколько факторов, которые следует учитывать:

Прежде чем продолжить чтение, вот статья, которую мы написали о выборе сварочного стержня для чугуна

Основной металл

Одна вещь, которую вы должны принять во внимание, - это состав основной металл. Ваша основная цель здесь - найти сварочный стержень, который точно соответствует основному металлу.

Это увеличивает шансы на формирование прочного и стабильного сварного шва. Если вы не уверены в конфигурации основного металла, примите во внимание следующие аспекты:

Внешний вид металла

Работаете ли вы с поломанной частью металла или компонента? Если да, проверьте его текстуру; грубая или зернистая поверхность означает, что вы имеете дело с литым металлическим материалом.

Магнитный против немагнитного

Определение того, является ли материал магнитным или немагнитным, является еще одним способом отличить основной металл. Если он магнитный, велика вероятность, что это легированная или углеродистая сталь.

Если он немагнитный, основным металлом может быть что угодно, от аустенитной нержавеющей стали, марганцевой стали или цветного сплава, такого как латунь, алюминий, титан или медь.

Тип искры

Вам также следует проверить тип искры, которую производит основной металл, когда он сталкивается с шлифовальной машиной.Кардинальное правило здесь состоит в том, что чем больше вспышек в его искрах, тем выше содержание углерода в основном металле.

Реакция долота на металл

При ударе о мягкий металл, например алюминий, долото оставляет следы от укусов. Однако при ударе о более твердые металлы, такие как чугун или высокоуглеродистая сталь, он отскакивает.

Прочность на растяжение

Важно, чтобы вы также согласовали прочность на разрыв сварочного стержня с прочностью основного металла.Несоблюдение этого правила может привести к растрескиванию и другим нарушениям сплошности сварного шва.

Чтобы определить предел прочности электрода на растяжение, все, что вам нужно сделать, это проверить первые две цифры.

В качестве примера, стержень 6011 означает, что он создает сварной шов с минимальным пределом прочности на растяжение 60 000 фунтов на квадратный дюйм и, следовательно, может хорошо работать со сталью соответствующей прочности на растяжение.

Сварочный ток

Хотя некоторые сварочные стержни совместимы как с переменным, так и с постоянным током, другие поддерживают только один из этих источников питания.

Чтобы определить тип тока, с которым можно использовать электрод, проверьте четвертую цифру в его названии.

Это значение показывает не только тип покрытия, но и подходящий сварочный ток. Вот простая диаграмма, которая поможет вам:

Четвертая цифра Сварочный ток
0 Постоянный ток (положительный)
1 Переменный или постоянный ток (положительный)
2 AC или DC (отрицательный)
3 AC, DC (как положительный, так и отрицательный)
4 AC, DC (как положительный, так и отрицательный)
8 AC или Постоянный ток (положительный)

Сколько ампер у стержня 7018?

Сколько ампер в стержне 7018? Сварочный пруток 7018 arс рассчитан на ток до 225 ампер.Но не стоит забывать, что в усилителе предусмотрены 7018 стержней разных производителей, так что вам придется выполнять рабочие рекомендации по сварке.

Стержень 7018 представляет собой стержень из мягкой стали, покрытый флюсом на основе железа с низким содержанием водорода, который испаряется, чтобы скрыть расплавленную сварку от загрязнения воздухом и влагой.

Обычно используется для сварки каркасов общего назначения.

Что является лучшим сварочным стержнем для вертикальной сварки ?

Какой сварочный пруток лучше всего подходит для вертикальной сварки? В качестве первого выбора были выбраны удилища 7018 из-за низкого содержания в нем железа.Металлический материал производит лужу, которая может слегка заморозить и менее склонна к выпадению работы во время ее жидкого состояния, а также дает более быструю волнистую поверхность.

Выбор правильных электродов для сварки очень важен, особенно для обычной сварки. Стержни

,

, 7024, 7018 и 6010 могут показаться хорошим выбором при выборе лучшего стержня для вертикальной сварки.

Ваш лучший вариант - это пруток 7018, так как он больше подходит для обычной сварки стали.

Стержни 6010 восстанавливают больше навыков, чем стержни 7018, когда они подвергаются вертикальной сварке. А удилища 7024 не обладают такими же характеристиками, как у 7018 удочек.

Тем не менее, было бы разумно попробовать электродвигатели 7018 для точной сварки.

Как рассчитать, сколько сварочного стержня мне понадобится?
  1. Рассчитайте зону сварки, включая армирование корня и крышки на несколько миллиметров.
  2. Множественная сварка производится по длине, чтобы иметь объем сварного шва в кубические миллиметры.3) получить массу брака за счет общего количества сварных швов, чтобы обеспечить полное восстановление металла в килограммах.
  3. Множественная масса или металл, переработанный в килограммах.
  4. Добавить 20-30% возмещения убытков.
  5. Рассчитайте необходимое количество электродов на килограмм наплавленного сварочного материала, это зависит от расходных материалов, но можно использовать электроды массой 1,5 кг на 1 кг или сварочный материал.
  6. Потребуется масса электродов в килограммах.
  7. В конце концов, вы определились с выбором между диаметром электрода.Так, например, 5% электродов будут иметь диаметр 2,5 мм, а 95% - диаметр 3,2 мм.

Каким образом происходит сварка?

Можно выбрать толщину сварного или углового стыка, так как она равна длине, умноженной примерно на 0,7, в то время как минимальная длина галтели, которая должна быть равна высоте, была произведена в соответствии с этим. .

Активность пломбировочного поля определяется высотой самого большого равнобедренного профиля, вписанного в сварной шов без повреждения.

Зазубренная горловина, по-видимому, отличается от поверхности прокладки, которая отталкивает форму от поверхности металла от края кромки до края.

Фактическая поверхность, в которой видны выпуклое и угловое скругление, является отличием от места прямого перемещения корня к центру прямой прокладки, соединяющего стержень с металлической частью, соединяющей металлическую часть.

ДЕЛАЕТ 7018 НЕОБХОДИМО ОТВЕТИТЬ?

Нужно ли нагревать 7018? Главный ответ - нет.Тем не менее, елестроде 7018 - это стержень с низким содержанием влаги, что означает, что он не воспринимает влагу в своем флюсе. Если вы будете работать в помещении с относительно высокой влажностью, рекомендуется держать ваш 7018 нагретым.

Формы 7018 закуплены мануфактурой и расценены в строго определенных условиях, чтобы гарантировать, что все происходит в целом. Тем не менее, после того, как упаковка открыта, окружающее воздействие помогает в движении, в том числе и в особо важном гигроскопическом потоке.

Если вы занимаетесь сваркой на дому, вы можете получить отличную сварочную сварку, в которой используется регулятор 110-V, чтобы гарантировать, что ваш 7018 останется сухим.

В этом помещении нагревательный элемент не предназначен для плавления металла, а нагрев сварочных стержней предназначен для предотвращения попадания в них влаги.

Ссылки по теме: 11 распространенных дефектов сварки и способы их предотвращения (прочтите это в первую очередь)

Использование домашней духовки для подогрева ваших прутов не является оптимальным вариантом, так как они выходят из слишком высоких и слишком высоких уровней. Для стержней требуется от 500 до 700 градусов в течение примерно 30 минут до часа.

В спешке? Здесь вы можете найти наше лучшее сварочное оборудование и аксессуары.

Если вас интересуют сварочные приспособления или инструменты, просто перейдите по ссылке на нашу страницу рекомендаций, где вы можете увидеть все сварочные принадлежности, которые мы любим и используем.


Часто задаваемые вопросы

Вот несколько общих вопросов, которые люди часто задают о сварочных стержнях:

Какой самый маленький сварочный стержень?

Какой самый маленький сварочный стержень? Наименьшей сварочной роем является удочка 6012. Эти ребята будут работать в области преодоления трудностей между суставами.Они также используются для высокоточных сварных швов и сварных швов с высоким током, выполняемых в огромных количествах.

Другие сварочные стержни, размеры которых близки к 6012, - это стержни 6013, 7014, 7024 и 7018. Все они имеют разные характеристики, что делает их подходящими для различных сварочных работ.

Срок годности сварочных стержней истекает?

Срок годности сварочных стержней истекает? ДА! Независимо от того, сняли ли вы сварочный пруток после расчёта несколько месяцев назад или тридцатилетней давности, это может пойти плохо. Это не зависит от возраста удилища, а скорее от влажности, на которую удилище было увеличено.

Поэтому очень важно и сложно держать стержень в сухом состоянии, а его износ является синонимом износа.

Очень важно знать, как сохранить электроды, не только на их срок годности, но и на то, чтобы избежать проблем, связанных с использованием нестандартных стержней, например.

Относительно потому, что некоторые электроды более чувствительны к большему, чем другие, и от того, как много может быть заявлено удилище, зависит количество стержня.

Заключение

Перед тем, как приступить к сварке, вы должны выбрать правильный тип сварочного стержня. Каждый из этих электродов назван на основе набора атрибутов, которыми он обладает.

При сварке каждый металл по-разному реагирует на электрическую дугу. Существует бесчисленное множество вариантов электродов, но если вы будете следовать инструкциям производителя, у вас не должно возникнуть проблем при сварке незнакомым электродом.

Итак, если у вас есть ящик со стержнями, который вы хотите использовать в новом проекте, запустите сварщика и зажгите дугу.

Рекомендуемая литература

Сварочный кислород - это то же самое, что и медицинский кислород?

Кто изобрел сварочный аппарат и в каком году была изобретена сварка? - Полная история сварки

Как выбрать стержни для дуговой сварки >> Посмотрите видео ниже

Типы сварочных электродов - Welding Master

Вам интересно узнать о различных сварочных электродах? Тогда эта статья обязательно для вас.В этой статье вы получите глубокие знания о сварочном электроде, типах сварочных электродов и многом другом. И так, чего же ты ждешь? Давайте начнем.

Что такое сварочный электрод?

Сварщику нужен электрод для выработки электрического тока для дуговой сварки. При сварке электрический ток проходит через электрод, который используется для соединения основных металлов. Когда вы держите наконечник электрода рядом с основным металлом, электрический ток перескакивает с наконечника электрода на основной металл.Основное назначение электродов, используемых при сварке, - создание электрической дуги. Эти электроды могут быть положительно заряженным анодом или отрицательно заряженным катодом.

Факторы, которые необходимо учитывать перед выбором сварочных электродов:

  1. Стержень электрода должен иметь большую прочность на разрыв, чем основной металл.
  2. Необходимо учитывать конструкцию соединения, форму, характеристики основных металлов и положения сварки.

Типы сварочных электродов

В основном, в зависимости от процесса существует два типа сварочных электродов:

  1. Расходуемые электроды
  2. Неплавящиеся электроды

1.Расходуемые электроды

Расходуемые электроды имеют низкую температуру плавления. Эти типы сварочных электродов предпочтительнее использовать при сварке в среде инертного газа (MIG). Для изготовления расходуемых электродов используются такие материалы, как низкоуглеродистая и никелевая сталь. Единственная мера предосторожности, которую вы должны предпринять, - регулярно заменять расходные электроды. Единственным недостатком использования таких электродов является то, что они не имеют большого числа промышленных применений, но в то же время просты в использовании и обслуживании.

Расходуемые электроды подразделяются на:

  1. Открытые электроды
  2. Электроды с покрытием
(i) Открытые электроды

Открытые электроды - это электроды без какого-либо покрытия и в основном используются там, где нет необходимости в покрытых электродах.

(ii) Электроды с покрытием

Электроды с покрытием классифицируются в соответствии с коэффициентом покрытия. Коэффициент покрытия - это отношение диаметра электрода к диаметру сердечника проволоки.

Итак, следующие подтипы покрытых электродов:

  1. Легкие покрытые электроды с коэффициентом покрытия 1,25. Легкое покрытие, нанесенное на электроды, помогает удалить загрязнения, такие как оксиды и фосфор. Легкое покрытие также помогает повысить стабильность дуги.
  2. Электроды со средним покрытием с коэффициентом покрытия 1,45.
  3. Экранированная дуга или электроды с сильным покрытием с коэффициентом покрытия от 1,6 до 2,2. Эти электроды имеют правильный и четко определенный состав.Электроды с сильным покрытием бывают трех типов - электроды с целлюлозным покрытием, электроды с минеральным покрытием и электроды с покрытием как из целлюлозы, так и с минеральным покрытием.

Также прочтите:

Типы сварочного процесса - каждый должен знать

Различия между сваркой MIG и TIG

Различные типы сварных соединений

2. Неплавящиеся электроды

Эти типы сварочных электродов также называются огнеупорными электродами.Снова есть два подтипа неплавящихся электродов:

  1. Углеродные или графитовые электроды: Они состоят из углерода и графита и в основном используются при резке и дуговой сварке.
  2. Вольфрамовые электроды: В основном, они состоят из вольфрама, как следует из названия, и это электрод из незаполненного металла.

Как следует из названия, эти типы сварочных электродов не расходуются в течение всего процесса сварки или, более уместно, можно сказать, что они не плавятся во время сварки.Но практически из-за процессов испарения и окисления, происходящих во время сварки, длина электрода немного уменьшается. Неплавящиеся электроды имеют высокую температуру плавления и не могут заполнить зазор в заготовке. Неплавящиеся электроды изготавливаются из таких материалов, как чистый вольфрам, графит или углерод, покрытый медью. Температура плавления углерода составляет 3350 градусов по Цельсию, а вольфрама - 3422 градуса по Цельсию. Неплавящиеся электроды используются при сварке вольфрамовым электродом в среде инертного газа (TIG) и дуговой сварке углем.

Важные характеристики нерасходуемых электродов:
  1. При использовании неплавящихся электродов необходимо использовать защитные газы. Защитные газы - это инертные газы, поэтому их используют для защиты зоны сварки от кислорода и окружающей атмосферы.
  2. Неплавящиеся электроды обычно делают катодом, а детали - анодом.

Классификация сварочных электродов

Эта классификация основана на практическом подходе к использованию и выбору сварочных электродов.Американское общество сварщиков классифицировало электроды по разным форматам для облегчения понимания различных электродов и их удобной идентификации.

Предположим, мы рассматриваем электрод с именем E6018-X
  • Здесь E указывает, что это электрод.
  • Две последовательные цифры после буквы E указывают предел прочности электрода на разрыв. Эта прочность на разрыв измеряется в фунтах на квадратный дюйм, и эта прочность в 1000 раз превышает данное число.Это означает, что здесь эта прочность на разрыв данного электрода составляет 60000 фунтов на квадратный дюйм.
  • Здесь 1 указывает положение сварки. Положение сварки обозначено цифрами 1,2 и 4.

1 указывает плоское, горизонтальное и вертикальное положение.

2 указывает на плоское горизонтальное положение.

4 обозначает плоское, горизонтальное, вертикальное положение вниз.

  • Цифра 8 дает вам информацию о типе покрытия и используемом токе.Это также говорит о проникновении электрода, то есть электрод может проникать глубоко, низко, средне.
  • X в E6018-X сообщает нам о дополнительных характеристиках электрода. Здесь термин X не всегда упоминается. Применяется только тогда, когда у электрода есть дополнительные функции. Эта классификация применима к электродам с покрытием из мягкой стали. Если вы рассмотрите другие типы электродов, классификация будет такой же, но только функция, обозначенная буквой X, может отличаться.
  • Некоторые дополнительные свойства, обозначенные буквой X:

-1: Это указывает на то, что электрод более пластичный и имеет высокую вязкость.

-М: Удобен для использования в военных целях и с низким содержанием влаги.

-h5 , -H8, -h26 : Все представляют собой максимальный предел диффузионного водорода, измеренный в миллиметрах на 100 грамм. Например, -h5 = 4 мл на 100 грамм.

Меры предосторожности при обращении со сварочными электродами:
  1. Всегда держите электроды сухими.
  2. Поскольку влага разрушает электродное покрытие и очень вредна для электродов.Итак, как только электроды высохнут, вы должны хранить сварочные электроды в среде без влаги. Доступны различные контейнеры, которые обеспечивают отсутствие влаги.
  3. И последнее, но не менее важное: никогда не сгибайте электроды, так как изгиб может повредить покрытие электрода.

Короче говоря, после прочтения этой статьи вы должны получить четкую информацию о различных типах сварочных электродов, системе классификации сварочных электродов и т. Д. Надеюсь, эта статья вам поможет. Максимально делитесь этими знаниями, потому что делиться заботой.

Сварочные электроды - Узнайте о типах и применении

Сварочные электроды - информация о типах и применении

Сварочные электроды используются во всех типах производственных работ, от автомобилей до строительства и т. Д. Сварочный пруток имеет внешнее покрытие из флюса, которое защищает металл от повреждений, стабилизирует дугу и улучшает сварной шов. При соединении двух металлических частей вместе электроды используются для создания электрической дуги.Два металла нагреваются и плавятся, сплавляясь друг с другом в более прочную связь.

В зависимости от процесса сварки электрод может быть расходуемым или неплавящимся. Для работы его нужно выбирать очень тщательно. Различные типы сварочных стержней обладают определенными свойствами.

Давайте посмотрим на типы сварочных электродов.

6013 Электроды

Это наиболее распространенный тип сварочных стержней, имеющихся на рынке.Он имеет предел прочности на разрыв 60 000 фунтов. он прочен и может выполнять большинство сварочных работ. Они создают мягкую дугу на конце, помогая сварщикам формовать металлический лист. Электрод 6013 идеально подходит для небольших сварочных работ. Он подходит для работы с более тонкими металлическими листами, обеспечивая проплавление на средней дальности.

Третья цифра, равная 1, указывает, что электрод можно использовать для всех положений сварки. Последние две цифры также означают, что он имеет высокое титано-калиевое покрытие, что делает его совместимым практически со всеми типами источников питания и токов.Сварочный пруток универсален, так как его можно использовать с разными типами токов.

Сварочные прутки

Tata Agrico 6013 изготовлены из высококачественной стальной катанки. Они обещают низкий уровень утечки и дымовыделения, а также потребляют минимум электроэнергии. Можно сказать, что 6013 электродов - лучший друг сварщика.

7018 Электроды

Сварочный пруток 7018 покрыт очень низким содержанием влаги, что снижает уровень водорода, не позволяя ему слишком сильно просачиваться в сварной шов. Благодаря низкому содержанию водорода в этих сварочных электродах они обеспечивают гладкие, но высококачественные сварные швы, устойчивые к образованию трещин от среднего до низкого проплавления.

Они могут выдерживать давление 70 000 фунтов на кубический квадратный дюйм. Третья цифра указывает на то, что его можно применять во всех положениях сварки. Последние две цифры означают, что электрод покрыт железным порошком с низким содержанием водорода. Они могут работать как при переменном, так и при постоянном + токах.

Сварочные стержни

7018 необходимо хранить в защищенном от влаги хранилище. Воздействие влаги сокращает срок службы этих стержней.

6011 и 6010

Сварочный стержень 6011 и 6010 выдерживают давление 60 000 фунтов.Их можно использовать для всех положений сварки.

6011 имеет очень высокий уровень покрытия из целлюлозы-калия, что делает его совместимым как с переменным, так и с постоянным током. Его можно использовать для работы со сварочными аппаратами большего размера. Сварочные электроды 6011 лучше всего подходят для глубокого проплавления, что делает их пригодными для работы с грязными и корродированными металлами. Они идеально подходят для ремонтных сварочных работ.

Сварочный стержень 6010 имеет покрытие из целлюлозы с высоким содержанием натрия, что означает, что его можно использовать только с постоянным током + ток.Это также может обеспечить глубокое проникновение и работать с грязными и корродированными металлами.

Tata Agrico - универсальное решение для всех ваших сварочных задач. Мы предлагаем самые лучшие электроды из низкоуглеродистой стали. Эти продукты, отмеченные знаком ISI Grade, гарантируют высокую производительность и длительный срок службы.

Что такое сварочные электроды (и что вы должны знать)?

Независимо от того, являетесь ли вы профессиональным сварщиком или энтузиастом своими руками, вы должны знать, что такое сварочные электроды, и их относительные плюсы и минусы.

Так что же такое сварочные электроды? Сварочные электроды - это отрезки проволоки, которые соединяются со сварочным аппаратом для создания электрической дуги. Ток проходит через эту проволоку, образуя дугу, которая выделяет много тепла для плавления и плавления металла для сварки.

Основные типы:

  • Расходные материалы
  • Нерасходуемые

Эта статья поможет вам различать разные типы сварочных электродов и даст вам хорошее представление об их сильных и слабых сторонах, чтобы вы могли определить лучший выбор для вашей сварки Приложения.Читай дальше, чтобы узнать больше.

Электроды сварочные разные

Стержни, используемые для сварки MIG и стержневой сваркой, являются примерами плавящихся электродов. У них есть присадочный материал, который плавится, образуя сварные швы.

С другой стороны, при сварке

TIG используются неплавящиеся электроды. Эти электроды состоят в основном из вольфрама, который не плавится (в отличие от расходуемых электродов) из-за своей высокой температуры плавления. Он просто подает электрическую дугу для сварки. Наполнитель подается с помощью проволоки, подаваемой вручную.

Таким образом, основное различие между ними заключается в том, что расходуемые электроды плавятся, а неплавящиеся электроды - нет.

Эти две категории также имеют несколько типов электродов.

Электроды расходные

Расходуемые электроды - это ключ к сварке электродуговой сваркой, MIG и порошковой порошковой сваркой. Расходуемые электроды, используемые для сварки штучной сваркой, называются штучными электродами. К ним относятся электроды с толстым покрытием, экранированная дуга и электроды с легким покрытием.

Электроды с легким покрытием

Как следует из названия, электроды с легким покрытием имеют тонкое покрытие на своей поверхности, которое наносится такими методами, как распыление или нанесение кистью.

Эти электроды и их покрытия изготавливаются из нескольких различных материалов. Присадочный материал во многом похож на свариваемый основной металл.

Световое покрытие служит еще одной жизненно важной цели. Это покрытие уменьшает количество примесей, таких как сера и оксид, для обеспечения лучшего качества сварного шва.Это также обеспечивает более равномерное плавление присадочного материала, что позволяет создать гладкий и надежный сварной шов.

Поскольку покрытие тонкое, получаемый шлак не слишком толстый. Экранированные дуговые электроды имеют некоторое сходство с электродами с легким покрытием. Главное отличие в том, что у них более толстое покрытие. Эти сверхпрочные электроды подходят для более сложных сварочных работ, например, для сварки чугуна.

Электроды неизолированные

Использование неизолированных электродов может быть сложной задачей, поскольку дуга несколько нестабильна и ее трудно контролировать.Легкое покрытие увеличивает стабильность электрической дуги, облегчая вам управление ею. Применение неизолированных электродов ограничено. Например, они используются для сварки марганцевой стали.

Электроды дуговые экранированные

Экранированные дуговые электроды имеют три различных типа покрытия, которые служат разным целям. Один вид покрытия содержит целлюлозу и использует слой защитного газа для защиты области сварного шва. Второй тип покрытия содержит минералы, образующие шлак.Третий вид покрытия представляет собой сочетание минералов и целлюлозы.

Экранированные дуговые электроды создают слой защитного газа, который образует эффективный барьер для защиты зоны горячего шва от загрязнения и коррозии окружающим воздухом. Это приводит к более прочным и надежным сварным швам. Нагретая зона сварного шва должна быть защищена от атмосферных газов, таких как азот и кислород, которые вступают в реакцию с высокотемпературным металлом с образованием хрупких, пористых и слабых сварных швов.

Экранированные дуговые электроды сводят к минимуму содержание серы, оксидов и других примесей в основном металле, что обеспечивает регулярные, гладкие и чистые сварные швы.Эти электроды с покрытием также создают более стабильную электрическую дугу по сравнению с неизолированными электродами, что делает сварку более управляемой и снижает разбрызгивание.

Экранированные дуговые электроды также выделяют шлак из-за минерального покрытия. Этот шлак, кажется, сложно удалить, но он служит полезной цели. Он охлаждается намного медленнее, чем экранированные дуговые электроды. Этот процесс вытягивает загрязнения и отправляет их на поверхность. Следовательно, вы получите качественные, чистые, прочные и прочные сварные швы.

Нерасходуемые электроды

Неплавящиеся электроды проще понять не только потому, что они не плавятся, но и потому, что их всего два типа.

Электроды угольные

Первый вид - это угольный электрод, который используется как для резки, так и для сварки. Этот электрод изготовлен из угольного графита. Он может быть покрыт слоем меди или оставлен без покрытия.

Американское общество сварки не выпустило никаких спецификаций для этого типа электродов.Однако для угольных электродов существуют военные спецификации.

Электроды вольфрамовые и разные их виды

Второй вид неплавящегося электрода - это вольфрамовый электрод, который используется для сварки TIG. Эти электроды состоят из чистого вольфрама (с зеленой маркировкой), вольфрамсодержащего циркония от 0,3 до 0,5% (с коричневой маркировкой), вольфрама с 2-процентным содержанием тория (с красными маркировками) и 1-процентного вольфрамсодержащего тория (с желтой маркировкой). маркировка).

Неплавящиеся электроды из чистого вольфрама имеют ограниченное применение и подходят для легких сварочных работ. На это есть две причины. Во-первых, чистый вольфрам не обладает прочностью и прочностью вольфрамовых сплавов. Во-вторых, чистый вольфрам может иметь проблемы с большим током.

Вольфрамовые электроды с содержанием циркония от 0,3 до 0,5 процента обеспечивают отличные результаты при переменном токе. Они лучше чистого вольфрама, но не так хороши, как вольфрамовые электроды с содержанием тория.

Вольфрамовые электроды с содержанием тория 1-2% являются одними из наиболее широко используемых неплавящихся электродов, поскольку они служат дольше и имеют более высокое сопротивление, чем другие виды вольфрамовых электродов. Их можно использовать для более высоких токов по сравнению с электродами из чистого вольфрама. Эти электроды также обеспечивают лучший контроль дуги и их легче запускать.

При использовании вольфрамовых электродов лучше использовать максимально допустимый ток, если они имеют гладкую цилиндрическую форму, иначе становится трудно контролировать дугу и поддерживать ее.

Для лучшего контроля дуги и стабильности кончики этих электродов следует заточить до точки, то есть сделать концы конусов. Если вы это сделаете, вам придется выбрать пуск от касания вместо аппаратов для сварки постоянным током. Помните, что вольфрамовые электроды с торием и цирконием будут иметь более высокую долговечность, чем электроды из чистого вольфрама, если вы выберете конические электроды с использованием сенсорного запуска.

Как читать код на стержневых электродах

Теперь, когда вы хорошо разбираетесь в основах, пора глубже изучить классификацию сварочных стержней.

Эта классификация стержневых электродов учитывает различные факторы, такие как процентное содержание порошка железа, наиболее подходящее положение сварки, предел прочности, материал покрытия и диаметр.

Не используйте плавящиеся электроды, толщина которых превышает толщину свариваемого металла. Наиболее часто используемый диаметр электрода составляет 3/32 дюйма. Однако для некоторых приложений требуются электроды с диаметром, который может быть в пять раз больше или всего 1/16 дюйма.

Предел прочности на разрыв - это максимальное усилие, которое может выдержать сварной шов.Чтобы сделать прочный и надежный сварной шов, вам необходимо использовать электрод с более прочным присадочным материалом, чем основной металл. Если присадочный материал слабее основного металла, сварное соединение станет слабым местом, которое может легко сломаться.

Процентное содержание порошка железа в электроде также имеет значение, поскольку при расплавлении под воздействием тепла сварки он превращается в сталь. Более высокий процент порошка железа означает, что каждый электрод может предоставить вам больше присадочного материала для сварки большего количества деталей. Однако следует учитывать, что процентное содержание железа вряд ли превысит 60 процентов.

Поняв эти свойства, вы можете теперь рассмотреть классификационный код для этих электродов.

Например, вы можете встретить E6010. Буква «E» указывает на то, что это электрод. Первые две цифры, следующие за "E", указывают предел прочности на разрыв. «60» здесь означает, что предел прочности на разрыв составляет 60 000 фунтов на квадратный дюйм.

Таким образом, вам нужно добавить четыре нуля к этим двум цифрам, чтобы определить предел прочности электрода на разрыв. Таким образом, число 70 означает предел прочности на разрыв 70 000 фунтов на квадратный дюйм.

Если имеется пять цифр, то первые три цифры после «E» относятся к пределу прочности на разрыв.

Вторая последняя цифра указывает положение, в котором можно использовать электрод. «1» означает, что вы можете использовать электрод в любом положении - над головой, горизонтально, вертикально и горизонтально. «2» означает, что электрод подходит только для горизонтального и плоского положения.

Последняя цифра в сочетании с предпоследней цифрой говорит о покрытии.Эта информация поможет вам выбрать сварочный ток. Производитель электродов предоставит таблицу, в которой перечислены текущие настройки для различных покрытий в соответствии с двумя последними цифрами.

Связанные вопросы

Из чего сделаны сварочные электроды? Сварочный электрод состоит из двух компонентов: настоящего металла и флюсового покрытия. Сплав может отличаться от низкоуглеродистой стали, чугуна, нержавеющей стали, высокопрочной стали, бронзы, алюминия, алюминия или алюминия.

Что означают цифры на сварочном стержне 7018? В рамках этой процедуры классификации самые первые 2 или 3 числа указывают на вязкость при растяжении склеенного продукта, которая может быть измерена в kpi или килограммах на квадратный дюйм. В E7018 70 означает 70 000 фунтов на квадратный дюйм или 70 kpi. 1: 3-я цифра указывает положение сварки.

Для чего используется сварочный стержень 6012? Используйте сварочные стержни 6012 для соединения открытого соединения между двумя соединениями.Профессиональные сварщики используют электроды 6012 в плоском положении из-за собственных быстрых сильноточных угловых швов.

Подобные сообщения:

Различные типы сварочных стержней: полное руководство

Полное руководство

Когда дело доходит до сварки, такой большой выбор может быть ошеломляющим. Зная, какой шлем с автоматическим затемнением купить, какое снаряжение будет наиболее защитным или даже какой металл использовать, - все это решения, которые вам придется принять. Новичкам действительно нужно учитывать несколько основных факторов, но как только вы начнете работать и приобретете больше опыта, вам нужно будет более подробно изучить элементы своего оборудования.

Возможность различать типы сварочных стержней - и понимание их сильных и слабых сторон и наилучшего использования - это лишь одна из тех функций, которые оказывают огромное влияние на прочность и качество ваших сварных швов. Чтобы помочь вам разобраться в этой сложной теме, мы составили полное руководство, охватывающее все типы сварочных стержней.

Что такое сварочный стержень?

Сварочный стержень - это кусок проволоки, подсоединенный к сварочному аппарату.По этой проволоке проходит ток, который помогает прочно соединить два куска металла.

В некоторых случаях, а именно в сварочных аппаратах SMAW и сварочных аппаратах, проволока фактически плавится, становясь частью самого сварного шва. Эти сварочные стержни называются плавящимися электродами. При сварке TIG сварочные стержни не плавятся, поэтому электроды называются неплавящимся. Внутри обеих этих групп существует множество различных вариаций и типов, которые будут рассмотрены более подробно позже.

Сварочные стержни обычно имеют покрытие, хотя материалы, из которых оно изготовлено, могут сильно различаться.Также доступны неизолированные электроды (сделанные без каких-либо дополнительных покрытий), хотя они встречаются гораздо реже. Они используются для определенных видов работ, таких как сварка марганцевой стали.

Важно выбрать правильный тип сварочного стержня для вашей работы, чтобы получить чистые, прочные сварные швы с превосходным качеством сварного шва.

Расходные электроды

Как упоминалось ранее, сварщики стержневой сваркой обычно используют расходные сварочные стержни, которые здесь будут называться стержневыми электродами.К ним относятся электроды с легким покрытием, а также электроды с экранированной дугой или электроды с толстым покрытием.

Как следует из названия, электроды с легким покрытием имеют тонкое покрытие, которое наносится с помощью таких методов, как нанесение кистью и напыление. Обычно он состоит из комбинации нескольких различных материалов, которые могут быть похожи на металлы, которые вы свариваете вместе.

Потоки дуги, возникающие при использовании стержней без покрытия, трудно контролировать, поэтому, если ваша работа позволяет это, использование электрода с легким покрытием увеличивает стабильность дуги.Это сделает вашу жизнь быстрее и проще.

Однако это не единственная цель нанесения легкого покрытия на сварочные стержни. Другие преимущества использования электродов с легким покрытием заключаются в том, что количество примесей, таких как оксиды и сера, уменьшается (или полностью устраняется), капли металла на концах сварочных стержней становятся более равномерными как по размеру, так и по частоте, а это означает, что ваши сварные швы будут более гладкими и гладкими. аккуратнее - и дают только тонкий шлак.

Экранированные дуговые электроды аналогичны электродам с легким покрытием, за исключением того, что они имеют толстое покрытие.Из-за своей более прочной и прочной конструкции они лучше подходят для таких применений, как сварка чугуна.

Существует трех различных типов покрытий, наносимых на экранированные дуговые электроды, каждый из которых дает разные результаты в процессе сварки. Во-первых, есть покрытия, содержащие целлюлозу, в которых используется слой газа для защиты зоны сварного шва; покрытия второго типа включают минеральные вещества, которые оставляют слой шлака. Третий тип покрытия на экранированных электродах дуги состоит из комбинации целлюлозы и минералов.

Экранированные дуговые электроды, образующие слой газа, идеальны, потому что они действуют как высокоэффективный защитный барьер, что приводит к прочным сварным швам. Сварочную ванну необходимо защитить от определенных атмосферных газов (а именно кислорода и азота), которые влияют на сварные швы и делают их слабыми, пористыми и хрупкими. Эта защита может быть обеспечена либо с помощью сварочного стержня с покрытием, либо с помощью струи газа, который может отделить сварочную ванну от воздуха (как описано в случае экранированных электродуговых электродов с целлюлозным покрытием).

Так же, как электроды с легким покрытием, экранированные дуговые электроды уменьшают содержание оксидов, серы и других примесей в металле, оставляя чистые, гладкие, правильные сварные швы. Кроме того, сварочные дуги, создаваемые этими сварочными стержнями, намного легче контролировать, чем оголенные электроды, которые склонны вызывать большое количество брызг.

Может показаться затруднительным, если вы выберете экранированный дуговый электрод с минеральным покрытием, который образует шлак, но на самом деле этот шлак может иметь положительный эффект. Он охлаждается медленно - намного медленнее, чем экранированные дуговые электроды с целлюлозным покрытием, - что приводит к попаданию загрязнений на поверхность.В результате вы получите высококачественные, прочные, долговечные и чистые сварные швы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
