Потребляемая мощность сварочного инвертора
индустрия »
Электротехника »
Сварочные аппараты »
Сварочный инвертор
Тема сварочных инверторов стала популярной с появлением бытовых вариантов сварочных агрегатов на рынке. Мощность сварочного инвертора для использования в домашнем
Мощные сварочные выпрямители инверторного типа существуют наравне со своими малыми коллегами. Их редко можно увидеть в магазинах, поскольку основной спрос на мощные устройства распространяется на предприятия с развитым сварочным производством. Высокая мощность сварочного инвертора позволяет использовать его в сварочных автоматических и полуавтоматических линиях.
Потребляемая мощность сварочного инвертора для автоматической и полуавтоматической сварки может превышать 22 кВт (что соответствует току в 100А). Никакая домашняя сеть не потянет сварочный инвертор с током потребления выше 20А без существенного снижения стандарта пожарной безопасности. Не стоит увлекаться слишком малым аппаратом, как не следует иметь высокий запас мощности, ведь за него придется сильно доплатить. Цена на инверторы очень пропорционально увеличивается с возрастанием количественных характеристик.
От автора: реально, из личного опыта, мой сварочный инвертор мощностью 10кВт без проблем позволил сварить во дворе арку для винограда и мощный навес для машины рядом с гаражом.
Читайте также
- Работа сварочного инвертора, как варить сварочным инвертором
Несколько детальных замечаний о работе сварочным инвертором и о том, как осуществлять варку с помощью данного аппарата. …
- Сварочный инвертор как выбрать
Небольшая, но очень важная инструкция, о том как выбирать сварочные инверторы, а так-же о чем необходимо помнить выбирая данный аппарат, вы узнаете .
.. - Инвертор сварочный полуавтомат
Один из самых сложных в устройстве инструментов для сварки, полуавтомат инвертор обычно используется для сварки в защитной среде. …
..Вычисление потребляемой мощности сварочного инвертора
Платье ТВОЕ
1169 ₽ Подробнее
Кофе капсульный Nescafe Dolce Gusto Чокочино, 3 упаковки по 16 капсул
1305 ₽ Подробнее
Красные шифоновые платья
Потребляемая мощность сварочного инвертора довольно просто вычислить по нехитрой формуле. Для понимания всех нюансов, связанных с работой сварочника, и аспектов вычисления его мощности нужно прояснить несколько моментов, которые необходимо знать всем, кто занимается сваркой. И неважно где вы проводите сварочные работы, у себя дома, в гараже, на даче или в профессиональном коллективе большого цеха или завода.
Устройство сварочного инвертора.
Типы сварочных инверторов
Аппараты инверторного типа делятся на три категории. Бытовые инверторы рассчитаны на небольшую продолжительность включения и работу от однофазной сети переменного тока 220 В. Это означает, что работать таким аппаратом на предельных мощностях можно лишь непродолжительное время – минут 20-30, давая ему отдых, равный этому времени либо превышающий его на порядок. Полупрофессиональные аппараты позволяют увеличивать время работы от 5 до 8 часов без перерыва. Для полупрофессиональных инверторов время отдыха снижено благодаря особенностям конструкции. Профессиональные инверторы рассчитаны на потребление тока 220/380 В зачастую от трехфазной сети электрического тока.
Современные типы сварочных аппаратов.
Бытовые, полупрофессиональные и некоторые профессиональные сварочные агрегаты бывают рассчитаны на работу от сети 220 В. Однако следует помнить, что для бытовых электросетей ток максимальной нагрузки не может превышать 160 А.
Потребляемая мощность всей фурнитуры, такой как розетки, штепсельные вилки и силовые автоматы не рассчитана на превышение этого порога.
Поэтому подключение инверторного сварочного аппарата с более высокими показателями либо спровоцирует срабатывание автоматов, либо вызовет выгорание контакта на стыке вилка-розетка, либо что самое опасное, приведет к выгоранию электрической проводки. Это противоречит всем правилам техники безопасности. Так что запитывая профессиональный агрегат от бытовой электросети для работы со сварочным током более 160 А, будьте готовы к проблемам. Но лучше этого не допускать.
Вернуться к оглавлению
Устройство инвертора
Устройство сварочного инвертора таково, что вначале переменное напряжение 220 В с частотой 50 Гц преобразуется в постоянное, а после того в переменное высокочастотное напряжение с рабочим показателем частоты колебания до 200 Гц. После этого напряжение вновь преобразуется в постоянное и подается на сварочную дугу. Контроль качества дуги происходит автоматически, с помощью микропроцессорной начинки блока управления инвертора.
Залипания электрода, такие частые при сварке посредством трансформатора, практически сходят на нет.
Схема внутреннего устройства инвертора.
При коротких замыканиях длительностью менее 0,5 секунды управляющий блок генерирует последовательность коротких по времени, но очень мощных импульсов тока. Это приводит к разрушению возникающих перемычек из жидкого металла. При замыкании длительностью 0,5 секунды инвертор попросту отключается, не примораживая электрод и не перегревая цепи агрегата. Это устройство является базовым для всех типов инверторов и отличает их от трансформаторов и выпрямителей на базе диодного моста.
Самое главное свойство сварочного инвертора – это потребление энергии. Неважно, какова потребляемая мощность аппарата инверторного типа, она практически полностью расходуется на сварку. Отсюда можно сделать вывод, что коэффициент полезного действия инверторного агрегата очень высок. От 85 до 95%.
Вернуться к оглавлению
Что нужно знать?
Перед тем как начать подсчет потребляемой мощности инверторного сварочного аппарата, нужно узнать следующее:
- Диапазон входного напряжения.
- Диапазон сварочного тока.
- Напряжение сварочной дуги.
- Коэффициент полезного действия конкретной модели сварочного аппарата.
- Продолжительность включения.
- Коэффициент мощности конкретной модели.

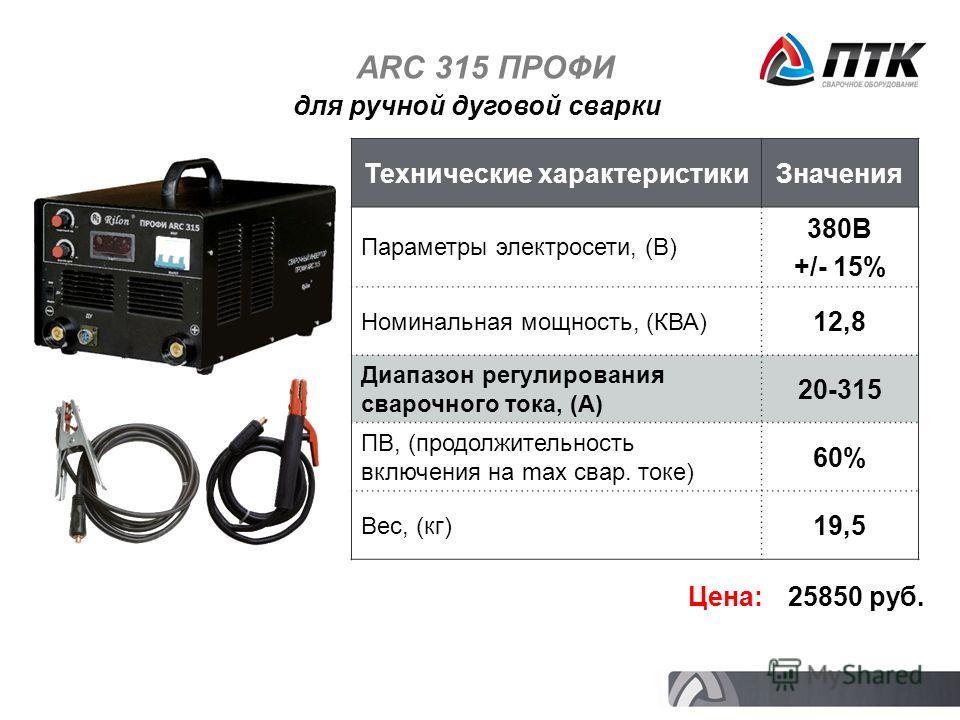

Характеристики инвертора
Диапазон сварочного тока нужен для того, чтобы узнать при каких характеристиках сети электрического тока нам придется работать. Наверняка ни для кого не является тайной, что часто в наших электросетях не наблюдается номинального напряжения 220 В. Часто оно едва дотягивает до 200 В. Следует запомнить: просадка напряжения при подключении сварочного инвертора бытового типа составляет 5-10% от общего номинала сети. Потому лучшие показатели мощности будут у таких инверторов, которые рассчитаны на напряжение питания от 150-170 В и до 220-250 В.
Диапазон сварочного тока дает нам значения максимального и минимального уровня, мощность аппарата напрямую зависит от этих параметров. Для бытовых инверторов эти показатели в нижней границе разнятся от 10 до 50 А, а в верхней 100-160 А.
Напряжение выходного тока, оно же может называться напряжением сварочной дуги, колеблется для недорогих бытовых моделей от 20 до 30 В. Коэффициент полезного действия у инверторов с максимальным показателем выходного тока160 А, как правило, редко превышает 0,85%. Высокий КПД сварочного агрегата напрямую зависит от продолжительности включения.
Вернуться к оглавлению
Вычисление мощности
Продолжительность включения – это характеристика, которая показывает, насколько качественный аппарат вы собираетесь использовать. Обычно это процентный показатель времени непрерывной работы инвертора относительно общего времени его использования. Показатель на уровне 50% скажет о том, что при работе 2,5 минуты аппарат должен отдыхать 2,5 минуты. Чем ниже показатель, тем дольше должны отдыхать цепи и тем быстрее сработает автоматическое реле отключения при перегреве.
Напротив, высокий процент покажет, что аппарат можно использовать достаточно долго, прерываясь лишь на замену электродов и проверку сварочного шва.
Схема работы сварочного инвертора.
Процент мощности вычисляется путем деления времени непрерывной работы на сумму времени непрерывной работы и времени паузы до следующего включения аппарата. Результат умножается на 100. Например, аппарат исправно работал 3 минуты, пока не сработала защита от перегрева, затем он находился в покое 2 минуты, после чего вновь был готов к работе:
3 мин / (2 мин + 3 мин) х 100 = 60
Коэффициент мощности для бытовых или полупрофессиональных сварочных аппаратов инверторного типа редко превышает порог 0,6-0,7. Это необходимо просто запомнить.
Все нужные для вычисления значения легко можно найти в технической документации для данного устройства, на сайте производителя либо на кожухе самого сварочного аппарата.
Представим, что для примера мы имеем сварочный аппарат, питающийся от сети переменного тока 160-220 В, имеющий максимальное значение тока 160 А при максимальном напряжении сварочной дуги в 23 В. КПД этой модели инвертора 0,89, а показатель ПВ, продолжительность включения, составляет 60%.
Теперь вычисляем максимальную потребляемую мощность инвертора с приведенными выше параметрами. Для этого сначала умножаем максимальное значение выходной силы тока на максимальное выходное напряжение. Получившийся результат разделим на значение КПД аппарата.
160 А х 23 В / 0,89 = 4135 Ватт
4,1 кВт – это мощность, которую аппарат потребляет непосредственно при сварке. Средняя мощность вычисляется путем умножения значения максимальной мощности на показатель продолжительности включения:
4135 Ватт х 0,6 = 2481
Средняя мощность инвертора является наиболее актуальным показателем, потому что сварка обычно не происходит непрерывно на протяжении многих часов или дней. Случаются паузы, когда сварщику требуется сменить электрод или подготовить детали к последующей обработке. Нередко сварочные работы можно провести на более низком показателе силы тока, в этом случае снизится и общая мощность, потребляемая инвертором.
Подставляем в первую формулу значения, которые можно выставить на консоли сварочного агрегата и находим нужные параметры мощности.
Вернуться к оглавлению
Подбираем электроды
Таблица разновидностей электродов.
У начинающих сварщиков нередко возникает вопрос, электроды каких диаметров использовать при определенных параметрах выходной силы тока и толщине металла?
- При толщине металла 1-4 мм используют электроды диаметром до 2 мм. Сила тока, выставляемого на выходе, должна подбираться оптимально в диапазоне от 20 до 90 А.
- При толщине металла 5-7 мм используют электроды 3 мм в диаметре. Сила тока выставляется в диапазоне 90-130 А.
- Если металл имеет толщину 8-12 мм, используют электроды 4 мм. Сила тока в диапазоне 140-180 А.
- Металл толщиной 12-16 мм сваривается электродами 5 мм в диаметре при силе тока 180-220 А.
- Металл толщиной свыше 15 мм должен подвергаться воздействию электродов, начиная от 6 мм при силе тока от 220 А на выходе инвертора.
Металл толщиной более 15 мм лучше подвергать сварке с помощью газового сварочного аппарата.
Использование электросварки может оказаться в данном случае нерентабельной и высокозатратной.
Сварочный аппарат Калькулятор энергопотребления
Сварочный аппарат является обычным явлением на фабриках и в мастерских, используемых для сварки металлических деталей. С помощью этого простого калькулятора вы можете рассчитать потребляемую мощность вашего сварочного аппарата.
Потребляемая мощность сварочного аппарата может быть рассчитана путем умножения мощности сварочного аппарата на часы работы.
Например, сварочный аппарат, обеспечивающий выходной ток 160 А при 24 В с 0,89общий КПД имеет номинальную мощность 4,3 кВт. При использовании в течение получаса мощность, потребляемая сварочным аппаратом, составит 2,15 кВтч.
Содержание
Расчет потребляемой сварочной мощности:
Номинальную мощность любого сварочного аппарата можно легко рассчитать, зная выходное напряжение и выходной ток, который он обеспечивает.
Ватт — это мощность, с которой устройство потребляет мощность, а киловатт-час или единица измерения — это фактическая потребляемая мощность устройства. Например, переменный ток мощностью 1 кВт имеет номинальную мощность 1 кВт, что означает, что он будет потреблять мощность со скоростью 1 кВт, следовательно, если переменный ток включен в течение двух часов, он будет потреблять 2 кВтч или единицу электроэнергии 9.0007 . Узнайте больше о ваттах и кВтч
Например, если у вас есть сварочный аппарат, обеспечивающий выходной ток 160 А при напряжении 24 В, а общий КПД аппарата составляет 0,89, то номинальная мощность сварочного аппарата составляет
Мощность. (кВт) = (Выходное напряжение X Выходной ток) / КПД
Мощность (кВт) = (24 X 160) / 0,89
Мощность (кВт) = 4,314 кВт.
Следовательно, номинальная выходная мощность сварочного аппарата составляет 4,314 кВт.
Мы можем использовать эти знания для расчета мощности, потребляемой сварочным аппаратом в час.
Чтобы рассчитать потребляемую мощность вашего сварочного аппарата, необходимо умножить мощность сварочного аппарата на часы работы.
Например, если мы используем тот же сварочный утюг на 1 час сварки, то потребляемая мощность составит 4,314 кВт X 1 час, 4,314 кВтч.
Для расчета потребляемой мощности сварочного аппарата используйте приведенный ниже калькулятор.
Калькулятор энергопотребления сварочного аппарата:
Как интерпретировать результат:
После расчета энергопотребления вашего сварочного аппарата в течение часа вы можете подумать, что энергопотребление слишком велико, но на самом деле мы редко соблюдаем сварочный аппарат на таком долгое время.
При максимальном уровне сварка выполняется в течение 5-10 минут за один отрезок, а затем есть некоторое время ожидания, прежде чем мы возобновим работу. Следовательно, каждый 1 час использования нашего сварочного аппарата 30 % времени уходит на смену сварочных палочек, зажим заготовки или выполнение какой-либо другой регулировки.
Советы по снижению энергопотребления сварочного железа:
Рассмотрите возможность перехода на инверторную технологию — Портативные и легкие источники сварочного тока на основе инвертора обеспечивают возможность точного зажигания дуги и расширенные средства управления мощностью, которые позволяют сварщикам точно настраивать мощность сварки. до желаемых параметров.
Технология, лежащая в основе этих аппаратов, предоставляет производителям источник питания, который может выполнять высоко- и низкоамперную сварку порошковой проволокой, дуговую сварку, сварку TIG и MIG, не говоря уже о дуговой строжке и даже сварке под флюсом CV.
Если вам понравился этот калькулятор, поделитесь им на Facebook, WhatsApp, Reddit и Pinterest.
Спасибо. .lincolnelectric.com/en-us/equipment/advanced-process-welders/Pages/inverter-energy-calculator.aspx
5.
1 Классификация источников питания для дуговой сваркиИсточники питания для дуговой сварки, также называемые аппаратами для дуговой сварки, бывают переменного, постоянного или комбинированного переменного/постоянного тока. Они сконструированы для получения либо постоянного тока, измеряемого в амперах, либо постоянного напряжения (потенциала), измеряемого в вольтах.
Источники питания переменного тока (переменного тока) (сварочные аппараты, вырабатывающие переменный ток) включают следующие типы:
- Трансформатор.
- Генератор с приводом от двигателя или двигателя.
- Инвертор.
Источники питания постоянного тока (аппараты, вырабатывающие постоянный ток для сварки) включают следующие типы:
- Трансформатор с выпрямителем постоянного тока.
- Генератор с приводом от двигателя или двигателя с выпрямителем постоянного тока.
- Инвертор.
Комбинированные источники питания переменного и постоянного тока для дуговой сварки (источники питания, включающие трансформаторы с выпрямителем постоянного тока, генераторы с приводом от двигателя или двигателя с выпрямителем постоянного тока и инверторы) включают следующие типы:
- Трансформатор с выпрямителем постоянного тока.
- Генератор с приводом от двигателя или двигателя с выпрямителем постоянного тока.
- Инвертор.
Инвертор (специальный источник сварочного тока трансформаторного типа, который преобразует входящий переменный ток в постоянный, а затем обратно в переменный ток очень высокой частоты) источник сварочного тока представляет собой специальную машину трансформаторного типа, которая преобразует входящий переменный ток в постоянный , затем обратно к очень высокочастотному переменному току. Затем этот высокочастотный переменный ток проходит через очень маленький и эффективный трансформатор. После прохождения через небольшой эффективный трансформатор переменный ток снова превращается в постоянный. Инверторы намного меньше, легче по весу и более эффективны, чем обычные машины трансформаторного типа. Они могут работать как машины постоянного тока или постоянного напряжения.
Для правильного описания источника питания для дуговой сварки необходимо предоставить следующую минимальную информацию:
- Тип источника питания.
- Производит ли источник питания постоянный ток или постоянное напряжение.
- Производит ли источник питания переменный, постоянный ток или и переменный, и постоянный ток.
Примером такого описания может быть: «Сварочный аппарат представляет собой трансформатор, постоянный ток, машина переменного тока». Эту информацию можно найти на лицевой или передней части многих источников питания или на заводской табличке сзади машины. С опытом сварщик может определить это, взглянув на машину и зная, для какого процесса сварки она будет использоваться. Другая информация, помогающая классифицировать сварочные аппараты, будет рассмотрена далее в этой главе. Эта информация состоит из:
- Рабочий цикл.
- Номинальный сварочный ток.
- Требуемая мощность.
Для удовлетворения разнообразных требований при выполнении различных работ сварочные аппараты предназначены для производства переменного или постоянного тока. Каждый сварочный аппарат может иметь различную конструкцию и мощность. Выбор конкретного сварочного аппарата также будет зависеть от таких дополнительных факторов, как стоимость, портативность и личные предпочтения пользователя.
Машины для дуговой сварки также можно классифицировать в соответствии с графиком выходной электрической мощности конкретной машины. Такое визуальное представление называется статической вольт-амперной кривой (график выходной электрической мощности аппарата для дуговой сварки). Типичная вольт-амперная кривая будет подробно изучена в разделе 5.2 и как показано на Рисунке 5-2. Кривая вольт-ампер отображает выходной электрический ток, измеренный в амперах, в зависимости от выходного напряжения. Помните, что ток относится к теплота сварки и это напряжение относится к длине дуги .
Общий наклон вольт-амперной кривой называется выходным наклоном (Общий наклон вольт-амперной кривой источника питания). Некоторые выходные наклоны очень пологие, а другие очень крутые.
