Сварочный инвертор не включается.Ремонт своими руками. схема

Всем привет!!! На днях  в ремонт приносили сварочный инвертор, возможно моя заметка об этом ремонте кому то будет полезной.

Это уже не первый сварочный аппарат который пришлось делать, но если в одном случае неисправность проявилась так: Включил инвертор в сеть… и бабах,  выбило автоматы защиты в электро щитке. Как показало вскрытие в сварочнике пробило выходные транзисторы, после замены всё заработало.

Но в этом случае всё было несколько иначе, со слов хозяина аппарат временами  переставал варить хотя индикатор включения светился. Эти ребята сами вскрыли корпус — пытались определить неисправность и заметили, что инвертор  реагировал на  изгибание платы т.е. при её изгибе мог заработать. Но когда сварочный инвертор попал ко мне, он уже не включался вообще, даже индикатор включения не светился.

Сварочный инвертор не включается

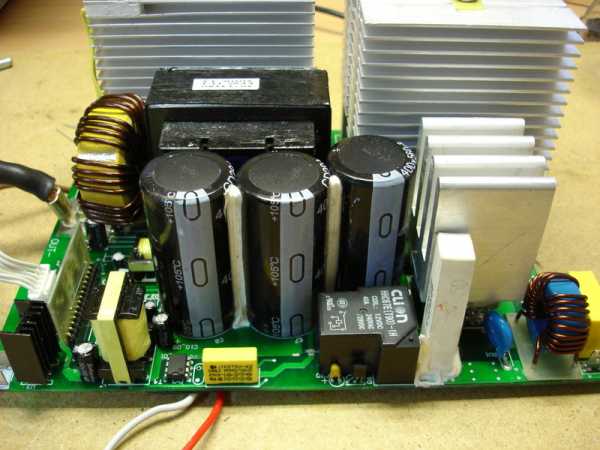

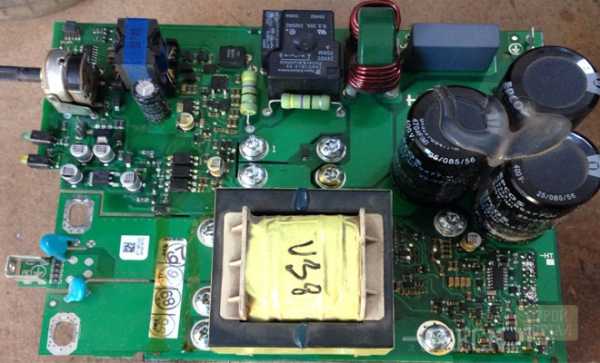

«Титан — БИС — 2300»- именно эта модель инвертора поступила в ремонт, схемотехника повторяет сварочный аппарат аналогичной мощности «Ресанта» и как я предполагаю ещё многие другие инверторы.  Посмотреть и скачать схему можно здесь.

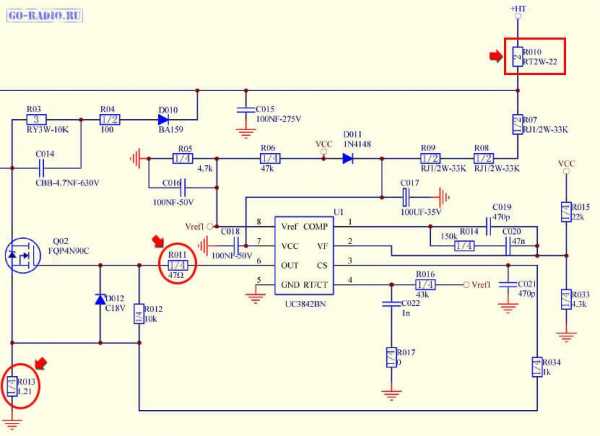

В этом сварочном аппарате для питания  низковольтных цепей  применяется импульсный блок питания, как раз он и был неисправен. ИБП выполнен на ШИМ контролере UC 3842BN. Аналоги — отечественный 1114ЕУ7, Импортные  UC3842AN отличается от BN только меньшим потребляемым током, и  КА3842BN (AN). Схема ИБП ниже. (Кликните по ней для увеличения)  Красным отмечены напряжения которые выдавал уже рабочий ИБП. Обратите внимание на то, что измерять напряжения 25V  нужно не относительно общего минуса, а именно с точек V1+,V1-  и также V2+,V2-  они не связанны с общей шиной.

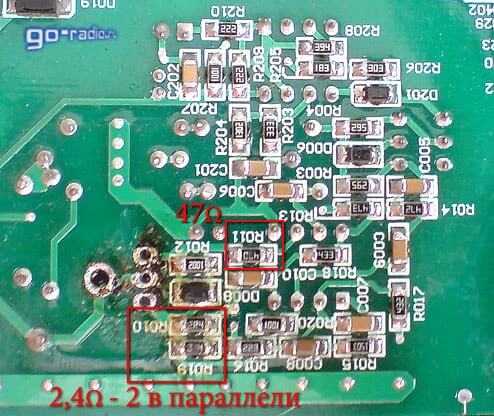

Ключ ИБП  выполнен на транзисторе, полевик 4N90C. В моём случае транзистор остался целым, а вот микросхема потребовала замены. Также был в обрыве резистор R 010 — 22 Om/1Wt. После этого блок питания заработал.

Однако радоваться было рано, замерив напряжение на выходе сварочника, оказалось что его нет, а в режиме холостого хода должно быть примерно 85 вольт. Попробовал пошевелить плату, помните со слов хозяина это влияло, но ничего.

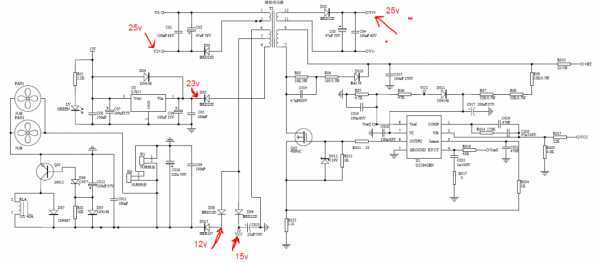

Дальнейшие поиски выявили отсутствие одного из напряжений 25 вольт в точках  V2-,V2+. Причина, обрыв в трансформаторе обмотки 1-2. Пришлось выпаивать транс, использовал медицинскую иглу для освобождения выводов.

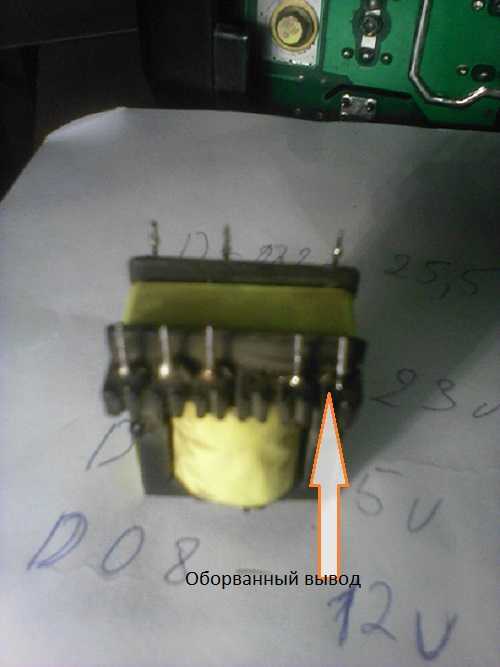

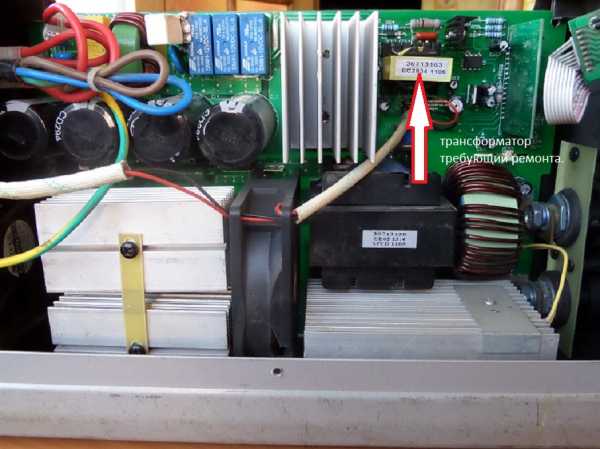

В трансформаторе один из концов обмотки был оборван от вывода.

Аккуратно восстанавливаем соединение используя подходящий проводок, восстановленное соединение не будет лишним зафиксировать капелькой клея или герметика. У меня под руками оказался полиуретановый клей им и воспользовался, делаем ревизию других выводов, если необходимо пропаиваем.

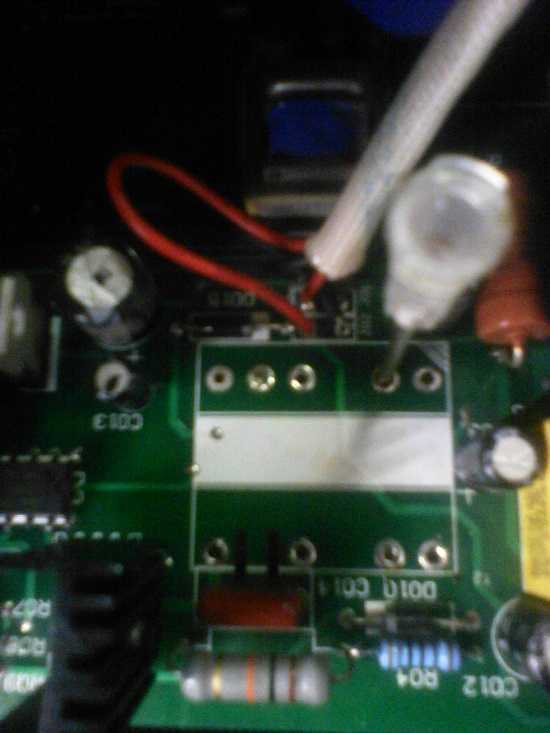

Перед установкой трансформатора следует подготовить плату, чтобы он без усилий вошёл в своё место. Для этого нужно очистить от остатков припоя отверстия, сделать это можно так же иглой от шприца подходящего диаметра.

После установки трансформатора сварочный инвертор заработал.

Как проверить микросхему

Как проверить микросхему не выпаивая её из платы и на что ещё обратить внимание.

Частично проверить микросхему можно при наличии вольтметра и регулируемого  стабилизированного источника постоянного напряжения.    Для полной проверки нужны  генератор сигналов и осциллограф.

Поговорим о том, что проще. Перед проверкой обязательно выключите инвертор от сети питания.  Далее — от внешнего регулируемого блока питания на вывод 7 микросхемы подаём напряжение 16 — 17 вольт, это напряжение запуска МС. При этом на выводе 8 должно быть 5 В. это опорное напряжение  от внутреннего стабилизатора микросхемы.

Оно должно оставаться стабильным при изменении напряжения на 7 выводе. Если это не так МС неисправна.

Изменяя напряжение  на микросхеме имейте в виду, что ниже  10 В микросхема отключается, и включится при 15-17 вольт. Не следует повышать напряжение питания МС выше 34 В  Внутри микросхемы стоит защитный стабилитрон и при сильно завышенном напряжении его просто пробьёт.

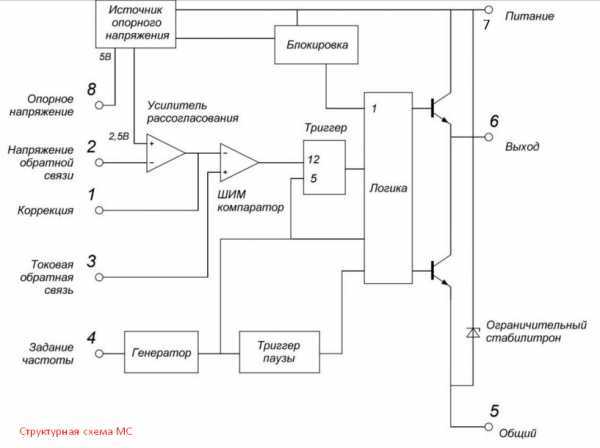

Ниже приведена структурная схема UC3842.

Дополнение к этой статье: Через некоторое время принесли ещё один аппарат. Вышел из строя из за падения  на бок. Это произошло потому, что за время работы винты скрепляющие  корпус разболтались, а некоторые просто потерялись, поэтому при падении плата сыграла и коснулась корпуса монтажной стороной В результате замыкания вышли из строя все 4 выходных транзистора  K 30N60HS  Аналоги G30N60A4D, G40N60UFD. После замены всё заработало.

На этом всё!  Если нашли полезной эту статью, оставляйте Ваши комментарии, делитесь с друзьями нажав на кнопки соцсетей.

blogvp.ru

неисправности аппаратов и как проверить полуавтомат

Множество домашних мастерских укомплектовано сварочным оборудованием на основе инверторного блока питания. Такие изделия обладают множеством преимуществ. Однако, время от времени любая техника ломается и может потребоваться ремонт сварочных инверторов.

Подобная операция легко выполнима в домашних условиях, поскольку внутренняя компоновка инверторной установки для розжига дуги хорошо поддается диагностике и обслуживанию. Успешность исправления неисправностей инверторной сварки зависит, прежде всего, от навыков и знаний мастера-ремонтника.

Особенности сварочных инверторов и их ремонт

инверторного типа обладает рядом особенностей и преимуществ.

Большинство пользователей подобных сварочных устройств отмечают:

• высокую мощность установки;
• мобильность аппарата;
• простоту обслуживания;
• надежность конструкции инвертора;
• минимальное потребление электрической энергии при выполнении работ по свариванию металлических изделий.

Характерной особенностью служит более сложная электротехническая схема, по сравнению с трансформаторными или выпрямительными сварками.

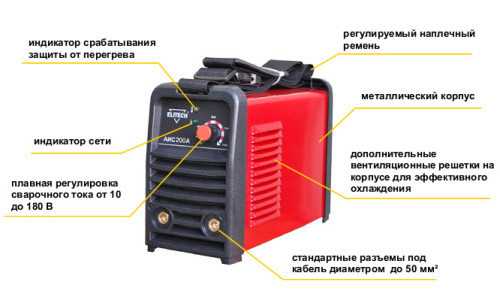

Инвертор для сварочных работ.

Ремонт инверторных сварочных аппаратов следует начинать с проверки следующих элементов:

• транзисторы;
• диодный мост;
• система охлаждения.

Перед тем, как отремонтировать сварочные аппараты своими руками необходимо провести диагностику основных компонентов. Как правило, неисправные детали, например, транзисторы или диоды, можно легко определить по существенном изменении геометрии.

Если такие детали удается выявить визуально, то восстановление аппарата для сварки своими руками сведется к банальной замене неисправных электротехнических элементов при помощи паяльника и припоя.

Ремонт сварочных полуавтоматов своими руками должен производится мастерами, имеющими хотя бы базовые познания в электронике и умеющими пользоваться такими устройствами, как мультиметр, вольтметр и осциллограф.

Большинство моделей комплектуются инструкциями. Проводить обслуживание данных устройств проще по схемам, имеющимся в соответствующем разделе документации.

Диагностика неисправностей инверторов

Непосредственно перед выполнением для сварки следует ознакомиться с типовыми неисправностями и наиболее эффективными методами диагностики.

В большинстве случаев, ремонт полуавтоматов для сварки следует производить по такому алгоритму:

1. Визуальный осмотр всех узлов инвертора.
2. Зачистка окислившихся контактов при помощи растворителя и щетки.
3. Изучение конструкции инвертора по идущей в комплекте документации.
4. Диагностика неисправности.
5. Замена нерабочих электронных компонентов.
6. Пробный запуск.

Функциональная схема сварочного инвертора.

Все неисправности, при которых может потребоваться ремонт своими руками сварочных аппаратов делятся на три вида:

• возникшие из-за неправильного выбора режима сварки;
• возникшие из-за нарушения в работе одного из элементов электронной схемы прибора;
• возникшие из-за попадания пыли или сторонних предметов в корпус инверторного блока питания.

Перед тем, как проверить на предмет неисправных радиодеталей, следует провести полную чистку от пыли и грязи. Засорение элементов охлаждения системы поддержания дуги может пагубно сказаться на работоспособности многих электронных компонентов.

Если при предварительной визуальной проверке не выявлены неисправности, то следует переходить к более глубокой диагностике.

Типичные причины выхода из строя инвертора представлены:

• попаданием жидкости внутрь корпуса инвертора, повлекшим за собой окисление токопроводящих дорожек и коррозию основных радиоэлементов;
• обилием пыли и грязи внутри корпуса, вследствие которых существенно ухудшилось охлаждение и произошел перегрев силовых микросхем;
• перегревом работы инвертора из-за выбора неправильного режима работы, вследствие которого может потребоваться ремонт сварочных выпрямителей.

Ремонт сварочного трансформатора, в отличие от инвертора, может выполняться без существенных навыков и умений. В трансформаторных сборках используются радиоэлементы, которые обладают невероятно длительным жизненным циклом.

Методика ремонта преобразователя и других ключевых узлов инверторного источника тока будут показаны в следующем разделе.

Основные виды поломок и их устранение

Прежде чем рассмотреть основные виды неисправностей следует ознакомиться с устройством инвертора.

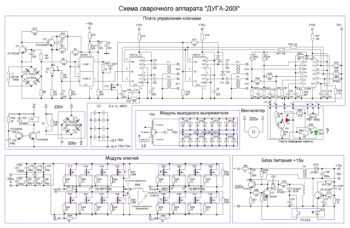

Электрическая схема сварочного инвертора.

Большинство популярных моделей состоит из:

• блока питания;
• блока управления;
• силового блока.

Неисправности и ремонт сварочных аппаратов в большинстве случаев связаны с поломкой силового блока, состоящего из:

1. Первичного и вторичного выпрямителей.
   В состав блока входят два диодных моста различной мощности. Первый мост способен выдерживать до 40 ампер ток и до 250 вольт напряжение. Второй диодный мост собран из более мощных элементов и способен поддерживать силу тока 250 ампер при напряжении порядка 100 вольт. Возможные ошибки данного модуля связаны с аварией диодов первичного или вторичного моста.
2. Инверторного преобразователя.
   Поломка силового транзистора инверторного преобразователя часто является ответом на вопрос почему сварочный аппарат не варит. Ремонт инвертора можно произвести путем замены транзистора на аналог с параметрами силы тока 32 ампера и напряжением 400 вольт.
3. Высокочастотного трансформатора.
   Как правило, трансформатор состоит из нескольких обмоток, повышающих силу тока до 250 ампер при напряжении до 40 вольт. Большинство инверторного оборудования имеет две обмотки, выполненные при помощи медной проволоки или ленты.

Перед тем, как отремонтировать сварочные аппараты своими руками следует внимательно продиагностировать прибор и четко определить, какой из элементов неисправен.

Не стоит даже пытаться самостоятельно отремонтировать инвертор из корпуса которого повалил плотный белый дым. В таких случаях самым правильным решением будет обращение в квалифицированный ремонтный центр.

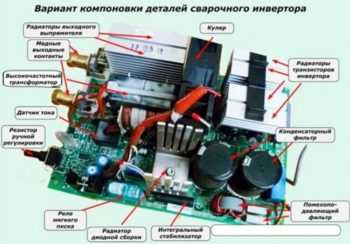

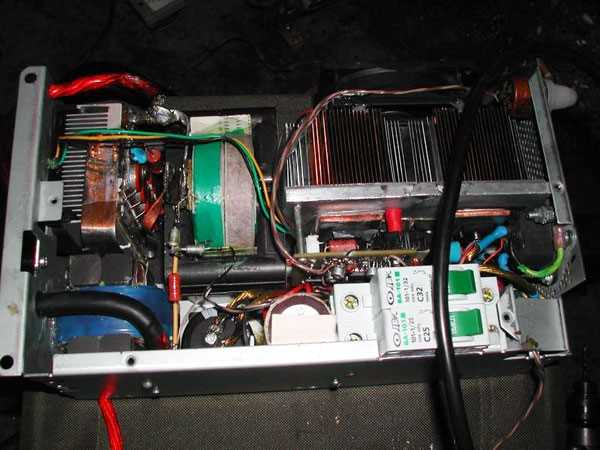

Компоновка деталей сварочного инвертора.

Ремонт сварочного полуавтомата с инверторным источником может понадобиться при возникновении следующих неисправностей:

1. Нестабильное горение раскаленной дуги или сильное разбрызгивание материала электрода.
   Неисправность в большинстве случаев связана с неправильным выбором рабочего тока. В инструкции по эксплуатации сказано, что на 1 миллиметр диаметра электрода должна приходится сила тока от 20 до 40 ампер.
2. Прилипания сварки к металлу.
   Такое поведение характерно для устройств, работающих при недостаточном напряжении. Подобные неисправности и способы их устранения четко описаны в сопроводительной документации. При прилипании электрода к свариваемому материалу следует очистить контакты клемм, к которым подключаются модули инверторного устройства. Кроме этого, не лишним будет замерить напряжение в электрической сети.
3. Отсутствие дуги при включении аппаратуры.
   Дефект зачастую связан с банальным перегревом устройства или повреждением силовых кабелей кабелей в процессе длительной эксплуатации при повышенных температурах.
4. Аварийное отключение инвертора.
   Если в процессе проведения работ аппарат внезапно отключился, то наверняка сработала защита от короткого замыкания между проводами и корпусом. Ремонт устройства в случае возникновения подобного дефекта состоит в нахождении и замене поврежденных элементов силовой цепи инвертора.
5. Огромное потребление электрического тока при холостой работе.
   Типичная неисправность, возникающая вследствие замыкания витков на токопроводящих катушках. Восстановление работоспособности устройства после такой неисправности состоит в полной перемотке катушек и наложении слоя дополнительной изоляции.
6. Отключение сварочного оборудования через определенный промежуток времени.
   Подобное поведение характерно для перегревающихся инверторных электроприборов. Если сварка внезапно выключилась, то нужно дать ей остыть и через 30-40 минут можно продолжить работу.
7. Посторонние звуки при работе блока питания.
   Устранение дефекта заключается в затягивании болтов, стягивающих элементы магниторовода. Помимо этого, неисправность может быть связана с дефектом в крепеже сердечника или замыканием между кабелями.

Важно отметить, что большинство видов работ следует выполнять с использованием паяльника, укомплектованного специальным отсосом. Такой инструмент существенно облегчает работу по нанесению и удалению припоя на посадочные места радиотехнических элементов.

Рекомендации по самостоятельному ремонту

Электрическая схема сварочного аппарата.

Выполняя ремонт сварочных аппаратов инверторного типа следует придерживаться определенного алгоритма:

1. При возникновении неисправности, нужно немедленно отключить электрический прибор от сети, дать ему остыть и лишь после этого следует открывать металлических кожух.
2. Диагностику необходимо начинать с визуального осмотра электротехнических компонентов инвертора.
   Нередки случаи, когда ремонт инверторного сварочного аппарата заключается в простейшей замене поврежденных деталей или пропайке токопроводящих контактов. Визуально увеличившиеся конденсаторы или треснувшие транзисторы нужно заменять в первую очередь.
3. Если при визуальном осмотре не удалось определить причину неисправности сварочного аппарата, необходимо перейти к проверке параметров деталей при помощи мультиметра, вольтметра и осциллографа.
   Наиболее частые поломки силовых блоков связаны с нарушением работы транзисторов.
4. После замены электротехнических элементов стоит перейти к проверке печатных проводников, расположенных на плате инвертора.
   При обнаружении оторванных или поврежденных дорожек на печатной плате сварочного инструмента нужно немедленно устранить дефект путем запаивания перемычек или восстановления дорожек при помощи медной проволоки необходимого сечения.
5. По завершению работы с дорожками имеет смысл перейти к обслуживанию разъемов.
   Если инверторный прибор переставал работать постепенно, то возможно имеет место быть плохой контакт в соединительных разъемах. В таком случае достаточно промерять все контакты при помощи мультиметра и зачистить разъемы обыкновенным бытовым ластиком.
6. Несмотря на то, что неисправности сварочного инвертора редко бывают связаны с диодными мостами, будет не лишним проверить и их работоспособность.
   Проводить диагностику данного электротехнического элемента лучше в выпаянном виде. Если все ножки моста прозваниваются накоротко, то следует выполнить поиск неисправного диода и произвести его замену.
7. Последним этапом в ремонте инвертора служит проверка платы и пультов управления.

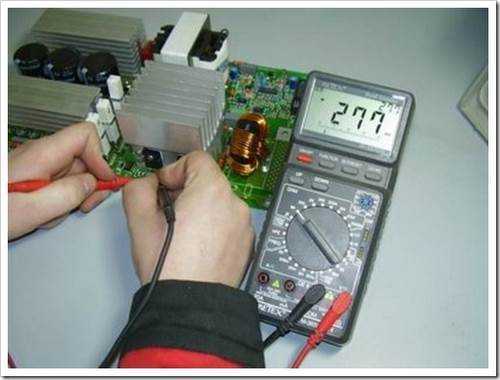

   Диагностика всех компонентов платы должна производиться при помощи высокоразрешающего осциллографа.

Если диагностика проведена, но обнаружить что сломалось в сварочном аппарате не удалось, следует прекратить самостоятельный ремонт и обратиться в специализированные мастерские.

При выполнении самостоятельных ремонтных работ следует не забывать о правилах безопасности:

• нельзя использовать электрические приборы без защитного верхнего кожуха;
• проведение всех диагностических и ремонтных работ следует осуществлять на полностью обесточенном оборудовании;
• удаление скопившейся пыли и грязи безопаснее всего проводить при помощи воздушного потока, формируемого компрессором или баллоном с сжатым газом;
• очистку печатных плат необходимо производить с использованием нейтральных растворителей, нанесенных на специальную кисточку;
• длительное хранение электрических приборов нужно производить в сухих помещениях в полностью выключенном состоянии.

Большинство инверторных электроприборов поставляется в комплекте с сопроводительной документацией. В этих бумагах можно отыскать описание наиболее типичных неисправностей и методов ремонта. Поэтому, при возникновении неисправностей следует внимательно изучить документацию и лишь потом приступать к ремонтным работам.

Заключение

Самостоятельный ремонт может производится в домашних условиях. Основные неисправности инверторов связаны с выбором неправильного режима работы или выходом из строя радиоэлементов.

Некоторые неисправности сварочного полуавтомата можно определить визуально. Существует всего несколько причин из-за которых не включается сварочный инвертор. Большинство причин поломки работающего инвертора связаны с сгоревшими конденсаторами или пробитыми сварочными транзисторами.

tutsvarka.ru

Неисправности сварочных инверторов

Как любая другая техника, сварочные инверторы могут ломаться и требовать соответствующего ремонта. А если учесть, что в процессе эксплуатации на такое оборудование приходится повышенная нагрузка, то удивляться их поломкам не следует. Расскажем о распространенных неисправностях инверторов и способах ремонта такой техники.

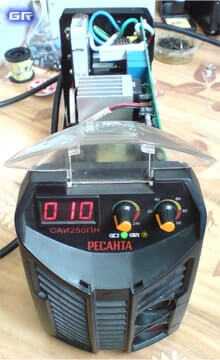

Устраняем неисправности сварочного инвертора Ресанта

Сварочные инверторы представляют собой сложную автоматизированную технику, однако при определённых поломках восстановление такого оборудования не представляет особой сложности. Поэтому вовсе не обязательно при поломках инвертора сразу же отправляться в ремонтные мастерские. Вполне возможно, устранить те или иные проблемы, сэкономив на услугах опытных специалистов.

В первую очередь при наличии такой поломки необходимо вскрыть корпус инвертора, и убедиться в исправности используемых резисторов, стабилизаторов, транзисторов, диодов и элементов электронной схемы. Достаточно часто такой визуальный осмотр позволяет определить сгоревший конденсатор, с заменой которого справится любой человек, имеющий опыт работы с паяльником. В отдельных случаях для правильного определения проблемы необходимо использовать цифровой мультиметр, вольтметр или осциллограф.

В том случае, если видимых повреждений компоненты и детали инвертора не имеют, а самостоятельно определить конкретную поломку невозможно, то всё же необходимо обращаться в соответствующие ремонтные мастерские. В последние годы качество услуг в таких мастерских существенно выросло, а благодаря высокой конкуренции в данной сфере стоимость предлагаемых работ существенно снизилась.

Все поломки такого оборудование можно разделить на две основных категорий:

• Неполадки, которые возникают в результате неправильного выбора рабочего режима.
• Поломки, причиной которых является заводской брак и неправильная работа используемых электронных составляющих оборудования.

Именно поломки, вызванные неправильной эксплуатацией техники, встречаются наиболее часто. В особенности сплошь и рядом встречается перегрев техники, когда обычные домовладельцы или же опытные мастера используют технику длительное время без перерыва на охлаждение, что и приводит к сгоранию используемых микросхемы и диодов.

Инверторы могут ломаться также по причине проникновения влаги внутрь корпуса устройства. Именно поэтому не рекомендуется использовать такое оборудование в помещениях с высокими показателями влажности. В данном случае ремонт заключается в замене повреждённых влагой транзисторов или же пропайкой схемы.

Скопившаяся внутри корпуса пыль может существенно ухудшить вентиляцию инвертора, что в свою очередь приводит к перегреву оборудования. Рекомендуется регулярно разбирать корпус инвертора и выполнять его очистку от пыли. Сделать такую очистку можно пылесосом или же вручную при помощи небольшой щетки.

Использование инвертора в сетях с плохим электричеством. Современные модели инверторов имеют специальную защиту от перепадов напряжения в сети, однако даже такие защитные системы порой не справляются с мощными скачками напряжения. В итоге сгорают различные стабилизаторы и транзисторы, которые требуют соответствующей замены. В целях профилактики можем рекомендовать использовать дополнительные сетевые фильтры и стабилизаторы напряжения, которые позволят исключить вероятность появления подобных поломок.

Определяем проблемы в работе инверторов

Определить те или иные поломки оборудования можно по изменениям в процессе сварки металлических элементов. Так, например если вы заметили, что сварочная дуга неустойчива, и появляется сильное разбрызгивание металла при сварке, это может свидетельствовать о неправильно подобранном режиме сварки или низком напряжении в сети. Также подобно может говорить о повреждении силовой части инвертора, которая отвечает за выходное напряжение.

В том случае, если электрод во время сварки с трудом отходит от металла, это свидетельствует о наличии в питающей сети низкого напряжения. Необходимо в данном случае проверить правильность выбора режима сварки, а в том случае, если имеются проблемы с фиксацией кабеля использовать дополнительное крепление, что позволит исключить падение напряжения в сети. В отдельных случаях причиной такого падения напряжения в сети является использование длинного кабеля, который питает электричеством инвертор. В данном случае решить имеющуюся проблему можно путем использования электрогенераторов, которые устанавливаются в непосредственной близости от сварочного аппарата.

На включенном инверторе работают все индикаторы, однако сварку выполнять невозможно. Подобное характерно для перегрева устройства. Отдельные модели инверторов не оснащаются звуковым сигналом перегрева, а световую индикацию, которая отображает перегрев устройства, зачастую сложно заметить, что приводит к попытке сварки таким перегретым аппаратом.

Инвертор попросту не включается в работу. В том случае, если отмечаются проблемы с включением, это может говорить о проблемах с напряжением в электросети.

Аппарат сам выключается во время сварки. Подобное характерно для перегрева оборудования, которое отключает встроенная термозащита.

Ремонтируем инвертор

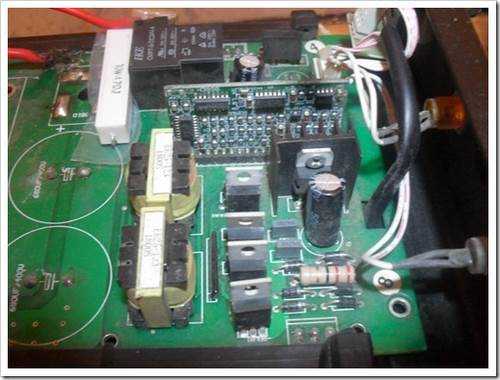

Ремонт сварочного инвертора заключается во вскрытии корпуса устройства и его осмотре. В том случае, если определена конкретная проблема, то можно путем перепайки вышедших из строя элементов восстановить работоспособность сварочного аппарата. Определить наличие повреждений конденсаторов можно по появлению темных пятен на корпусе конденсаторов или же трещин на микросхеме. Помните о том, что такие конденсаторы и неисправные узлы необходимо заменять идентичными или же схожими по своим характеристикам деталям.

В том случае, если визуально определить проблему не представляется возможным, можно попытаться прозвонить все элементы аппарата при помощи мультиметра или омметра. Это позволит вам определить проблемные детали и с легкостью их заменить.

Заключение

Инверторные сварочные аппараты — это достаточно надежная техника, однако и она в процессе эксплуатации может выходить из строя. Зачастую подобный ремонт не представляет особой сложности, поэтому имея даже минимальный опыт работы с паяльником можно восстановить работоспособность сварочного аппарата. Необходимо лишь правильно определить причину такой поломки и в последующем использовать качественные заменяемые детали, что и позволит полностью отремонтировать ваш сварочный инвертор.

svarkagid.com

Инвертор сварочный не включается

Сварочный инвертор не включается. Ремонт своими руками. Схема

Всем привет!!! На днях  в ремонт приносили сварочный инвертор, возможно моя заметка об этом ремонте кому то будет полезной.

Это уже не первый сварочный аппарат который пришлось делать, но если в одном случае неисправность проявилась так: Включил инвертор в сеть… и бабах,  выбило автоматы защиты в электро щитке. Как показало вскрытие в сварочнике пробило выходные транзисторы, после замены всё заработало.

Но в этом случае всё было несколько иначе, со слов хозяина аппарат временами  переставал варить хотя индикатор включения светился. Эти ребята сами вскрыли корпус — пытались определить неисправность и заметили, что инвертор  реагировал на  изгибание платы т.е. при её изгибе мог заработать. Но когда сварочный инвертор попал ко мне, он уже не включался вообще, даже индикатор включения не светился.

Сварочный инвертор не включается

«Титан — БИС — 2300»- именно эта модель инвертора поступила в ремонт, схемотехника повторяет сварочный аппарат аналогичной мощности «Ресанта» и как я предполагаю ещё многие другие инверторы.  Посмотреть и скачать схему можно здесь.

В этом сварочном аппарате для питания  низковольтных цепей  применяется импульсный блок питания, как раз он и был неисправен. ИБП выполнен на ШИМ контролере UC 3842BN. Аналоги — отечественный 1114ЕУ7, Импортные  UC3842AN отличается от BN только меньшим потребляемым током, и  КА3842BN (AN). Схема ИБП ниже. (Кликните по ней для увеличения)  Красным отмечены напряжения которые выдавал уже рабочий ИБП. Обратите внимание на то, что измерять напряжения 25V  нужно не относительно общего минуса, а именно с точек V1+,V1-  и также V2+,V2-  они не связанны с общей шиной.

Ключ ИБП  выполнен на транзисторе, полевик 4N90C. В моём случае транзистор остался целым, а вот микросхема потребовала замены. Также был в обрыве резистор R 010 — 22 Om/1Wt. После этого блок питания заработал.

Однако радоваться было рано, замерив напряжение на выходе сварочника, оказалось что его нет, а в режиме холостого хода должно быть примерно 85 вольт. Попробовал пошевелить плату, помните со слов хозяина это влияло, но ничего.

Дальнейшие поиски выявили отсутствие одного из напряжений 25 вольт в точках  V2-,V2+. Причина, обрыв в трансформаторе обмотки 1-2. Пришлось выпаивать транс, использовал медицинскую иглу для освобождения выводов.

В трансформаторе один из концов обмотки был оборван от вывода.

Аккуратно восстанавливаем соединение используя подходящий проводок, восстановленное соединение не будет лишним зафиксировать капелькой клея или герметика. У меня под руками оказался полиуретановый клей им и воспользовался, делаем ревизию других выводов, если необходимо пропаиваем.

Перед установкой трансформатора следует подготовить плату, чтобы он без усилий вошёл в своё место. Для этого нужно очистить от остатков припоя отверстия, сделать это можно так же иглой от шприца подходящего диаметра.

После установки трансформатора сварочный инвертор заработал.

Как проверить микросхему

Как проверить микросхему не выпаивая её из платы и на что ещё обратить внимание.

Частично проверить микросхему можно при наличии вольтметра и регулируемого  стабилизированного источника постоянного напряжения.    Для полной проверки нужны  генератор сигналов и осциллограф.

Поговорим о том, что проще. Перед проверкой обязательно выключите инвертор от сети питания.  Далее — от внешнего регулируемого блока питания на вывод 7 микросхемы подаём напряжение 16 — 17 вольт, это напряжение запуска МС. При этом на выводе 8 должно быть 5 В. это опорное напряжение  от внутреннего стабилизатора микросхемы.

Оно должно оставаться стабильным при изменении напряжения на 7 выводе. Если это не так МС неисправна.

Изменяя напряжение  на микросхеме имейте в виду, что ниже  10 В микросхема отключается, и включится при 15-17 вольт. Не следует повышать напряжение питания МС выше 34 В  Внутри микросхемы стоит защитный стабилитрон и при сильно завышенном напряжении его просто пробьёт.

Ниже приведена структурная схема UC3842.

Дополнение к этой статье: Через некоторое время принесли ещё один аппарат. Вышел из строя из за падения  на бок. Это произошло потому, что за время работы винты скрепляющие  корпус разболтались, а некоторые просто потерялись, поэтому при падении плата сыграла и коснулась корпуса монтажной стороной В результате замыкания вышли из строя все 4 выходных транзистора  K 30N60HS  Аналоги G30N60A4D, G40N60UFD. После замены всё заработало.

На этом всё!  Если нашли полезной эту статью, оставляйте Ваши комментарии, делитесь с друзьями нажав на кнопки соцсетей.

blogvp.ru

Основные причины неисправностей сварочных инверторов

Появление сварочных инверторов позволило существенно упростить выполнение работ, с их помощью даже не слишком опытный сварщик вполне способен справиться со сваркой различных металлов.

Но стоит учитывать то, что установка имеет сложное электронное устройство, поэтому неисправности сварочного инвертора может устранить только специалист, разбирающийся в его устройстве.

Что может привести к выходу инвертора из строя?

Все основные неисправности сварочных инверторов происходят из-за несоблюдения условий эксплуатации и режимов работы.

К основным причинам выхода из строя электронной схемы можно отнести следующие факторы:

• Попадание влаги в устройство происходит чаще всего по вине осадков (дождь, снег).
• Пыль внутри корпуса препятствует нормальному охлаждению электронной схемы. Особенно часто попадание пыли случается при эксплуатации установки на строительных площадках. Во избежание выхода из строя инвертор должен подвергаться периодической чистке.
• Несоблюдение режима непрерывной работы так же приводят к перегреву и выходу электроники из строя.

К сожалению, при большинстве таких поломок восстановить инвертор смогут только в ремонтной специализированной мастерской. Но существует еще целый ряд ситуаций, которые неопытный сварщик может принять за серьезную поломку, а причина кроется совсем в другом. Именно такие «неисправности» рассмотрим дальше.

Основные ошибки новичков

Достаточно часто неумение выбрать правильный режим сварки приводит к мыслям о том, что инвертор неисправен.

Именно поэтому необходимо знать основные мнимые причины неисправностей сварочного инвертора:

• Неустойчивость дуги или чрезмерное разбрызгивание металла при выполнении работ свидетельствует о том, что выбрана неправильная величина сварочного тока. Данный показатель должен выбирать не только исходя из диаметра применяемого электрода, но и из скорости выполнения работ (скорость сварки). При уменьшении этого показателя необходимо соответственно  уменьшить и сварочный ток.
• Если сварочный электрод залипает, это может говорить о нескольких проблемах. В первую очередь необходимо проверить напряжение питающей сети, скорее всего оно упало ниже определенного, допускаемого производителем инвертора, значения. Такая же проблема может появиться и при недостаточно качественной подготовки детали, оксидная пленка ухудшает контакт электрода с деталью. В некоторых случаях залипание можно наблюдать и при недостаточном сечении питающего кабеля.
• Аппарат подключен к сети, слышен звук его работы, но сварка не осуществляется. В этом случае необходимо проверить целостность сварочного кабеля, надежность подключения массы к свариваемым деталям.
• Аппарат не включается в сеть. Причиной этого может быть повреждение сетевого кабеля. Нередко дело может заключаться в недостаточной мощности автоматических защитных выключателях, установленных в распреде

samsvar.ru

Особенности эксплуатации и возможные неисправности сварочных инверторов.

Особенности эксплуатации и возможные неисправности сварочных инверторов.

Сварочный инвертор – сложный электронный механизм, который и требует аккуратного обращения. Если не соблюдать элементарные правила эксплуатации — это может привести к преждевременной поломке аппарата или к его некорректной работе.

Подготовка устройства к работе

Инвертор обязательно должен быть подготовлен к работе соответствующим образом и должны выполняться следующие действия:

1.      Перед включением инвертора в сеть, в первую очередь необходимо подключить заземление, кабель с электродержателем к силовым клеммам. Перед проведением этой операции убедитесь, что сварочный инвертор находится в выключенном состоянии.

2.      Подключаем инвертор к сети питания и проверяем, что регулятор тока находится на минимальном токе.

3.      После включения проводим настройку показателя рабочего тока поворотом ручки-регулятора. Сила тока подбирается исходя из толщины электрода и детали.

4.      После окончания работ с инвертором устанавливаем сварочный ток на минимум. Если этого не делать, аппарат может выйти из строя.

Особенности эксплуатации сварочного инвертора

• Не включайте инвертор после резкого перепада температур. Например, в теплом помещении после перевозки в холодную погоду. Это приводит к образованию конденсата на электронных элементах и в последующем к выходу из строя инвертора.
• Если инвертор долгое время стоял без работы рекомендуется включить его в сеть и дать поработать на холостом ходу не менее 30 минут.
• Используйте бытовые сетевые удлинители малого сечения (до 1мм) с осторожностью. Розетка и проводка, к которой подключается инвертор, должна быть по мощности не менее 16А.
• При работе инвертора от электрогенератора включайте аппарат только после выхода генератора на штатный режим. А выключение производите до отключения генератора. Мощность используемого генератора должна превышать потребляемую мощность в 1,5 раза. Важно: в технических характеристиках инвертора должна быть указана способность работы от автономного источника питания. Например, Ресанта САИ 160ПН
• При работе инвертора в местах с большой запыленностью рекомендуется время от времени продувать его сжатым воздухом.

Возможные неисправности сварочных инверторов и их причины

Все поломки сварочного инвертора можно разделить на две группы. Первая — поломки, связанные с некорректной работой электроники аппарата. И вторая – неисправности из за неправильного выбора режима. Второй вид поломок возникает намного чаще и прежде чем обращаться к специалистам для ремонта, следует проверить аппарат на правильность установленных настройках.

Рассмотрим подробнее, по какой причине может произойти неисправность или некорректная работа аппарата.

Неустойчивое горение сварочной дуги или чрезмерное разбрызгивание искр происходит при неправильно подобранном токе сварки. Сварочный ток подбирается исходя из размера электрода, который используется при сварке (все данные по диаметру электрода, значению сварочного тока в нашей статье «Как правильно подобрать расходные материалы для сварки инвертором»). Устранить эту проблему можно изменением силы тока, соответствующей данному электроду. Ниже мы приведем необходимое значение сварочного тока для всех размеров электродов.

Залипание сварочного электрода может происходить по ряду причин:

• во время процесса сварки произошло снижение напряжения в сети, а инвертор по техническим характеристикам не рассчитан на это. Если скачки напряжения происходят регулярно, лучшим выходом будет приобрести стабилизатор напряжения или, при покупке сварочного инвертора, нужно выбирать модель, которая работает в нужном вам диапазоне входного напряжения. Например, модель Ресанта САИ 220 способна работать в разбеге 140-240В при этом не теряя своей мощности и рабочих характеристик.
• убедитесь, что инвертор подключен к сети или к удлинителю с сечением не менее 2,5мм.
• залипание может происходить при плохо зажатых кабельных вставок в панельных гнездах. Они зажимаются поворотом по часовой стрелке.
• возможная причина подгорание контактов в соединениях питающей сети.
• плохой контакт электрода с рабочей поверхностью. Это может произойти вследствие окисления на поверхности детали. Необходимо прекратить сварку и зачистить поверхность.
• причина залипания – слишком длинный удлинитель (более 30метров), а в технических характеристиках аппарата не указана возможность работы в таких условиях.

Конечно, о таких нюансах лучше позаботиться еще при выборе инвертора и купить модель, которая рассчитана на удлинение провода, например Ресанта САИ 220ПН. Но если уже поздно и нет возможности использовать менее короткий удлинитель, используйте сечение провода не менее 4мм.

Отсутствует сварочный процесс при включенном аппарате. Это может происходить по двум причинам:

• отсутствует масса на поверхности свариваемой детали или плохой контакт зажима «массы» и детали. Для исправления необходимо восстановить контакт.
• повреждение сварочных кабелей. Проверьте и восстановите целостность кабелей.

Отсутствует реакция аппарата на включение в сеть:

• слишком низкое напряжение в сети
• неправильно выбранный автоматический выключатель в щитке. Слишком маломощный автомат не выдерживает нагрузку инвертора и отключается в момент включения инвертора.

Загорается индикатор перегрева при сварке. Причина этому превышение режима продолжительности включения (ПВ). Индикатор перегрева включается при нагреве свыше 80°С. Для исправления ситуации, прекратите процесс сварки и дайте аппарату остыть до отключения индикатора.

Самопроизвольное отключение инвертора в процессе работы может быть причиной срабатывания температурной защиты. Это происходит в случае перегрева аппарата. Отключите инвертор из сети и дайте остыть не менее 30-40мин.

Ремонт электронных поломок инвертора лучше доверить специалисту. И при покупке старайтесь отдать предпочтение известным торговым маркам оборудования, которые пользуются спросом и имеют отзывы покупателей. Так вы избежите покупки некачественной техники и приобретете именно ту, которая прослужит долго и уверенно.

Мы советуем отдать предпочтение торговой марке «Ресанта» – ведущему производителю сварочных аппаратов и электротехники. Благодаря применению комплектующих от известных мировых производителей и качественной сборке изделий, с поэтапным контролем качества, вы приобретете надежный сварочный инвертор, который не доставит проблем с поломками очень долгое время. Качество техники «Ресанта» подтверждается сроком гарантии 12 месяцев и наличием сервисных центров.

Все модели сварочных инверторов «Ресанта» Вы можете приобрести в нашем интернет-магазине или в специализированном магазине техники г Екатеринбурга по адресу ул. Новостроя 1А, офис 105.

Каждая единица оборудования в нашей компании имеет идентификационные данные, они регистрируются на всех этапах: при производстве, продаже и даже ремонте в СЦ.
Покупая у нас продукцию Ресанта, Huter и Вихрь, Вы можете быть уверены в её 100% подлинности!
Даем гарантию на все агрегаты и оборудование на этом сайте!
Покупая у нас Вы можете быть уверены в том что получите 100% оригинальный товар, гарантию и обслуживание в нашем Сервисном центре

* Бонус-баллы могут быть использованы только в офисе магазина, физическими лицами в момент покупки товара за наличный расчет или по карте.
Баллы можно использовать в качестве частичной или полной оплаты за любые дополнительные товары интернет магазина.

** Акция – Маска “Хамелеон” в подарок распространяется, только на физических лиц при покупке сврочного аппарата со стикером за наличный расчет или по карте в офисе магазина.

resanta-ural.ru

Основные неисправности инверторного сварочного аппарата

Строго говоря, сварочные инверторы известны тем, что обладают весьма эффективной конструкцией, которая способна работать десятилетиями. Однако рано или поздно приходит момент, когда любой аппарат выходи из строя.

Читать подробнее о наиболее частных причинных выхода сварочного инвертора из строя Вы сможете на официальном сайте компании BlueWeld. В этой статье мы разберём только самые основные причины, приводящие к неполадкам в работе аппарата.

Частые причины, ведущие к некорректной работе трансформатора

По статистике, самой распространенной причиной выхода сварочных инверторов из строя является клеммная коробка. Дело в том, что со временем контакт ослабляется. Это приводит к значительному росту температуры, особенно при высоких значениях сварочного тока.

В конце концов, клеммная коробка выгорает. В этом случае единственным методом ремонта считается полная её замена. Так же эта неисправность может возникать в тех случаях, когда аппарат используется с нарушениями правил эксплуатации.

Для удобства в нижеприведённом списке собраны проблемы инверторов:

• немедленное автоматическое отключение устройства по подаче питания;
• сильный гул при работе;
• температура превышает максимальные значения;
• частые обрывы сварочной дуги (не получается сразу её разжечь снова).

Вряд ли подробно стоит объяснять причину первой неисправности. Чаще всего, при разборе устройства можно будет найти пробой изоляции или замыкание катушки высокого напряжения на корпус.

Если Вы опознали подобный спитом, немедленно устраните поломку. Так как сварщик подвергается большой опасности при работе с неисправным инструментом.

Устранение проблем сварочного инвертора

Гул так же можно достаточно легко устранить. Скорее всего, болты, которые скрепляют пластины магнитопровода прослабли со временем. Достаточно их затянуть и гул практически полностью исчезнет.

Перегрев аппарата наглядно свидетельствует о том, что превышена максимально допустимая величина сварочного тока. Если продолжить эксплуатацию инвертора в подобном режиме, это может привести к плачевным последствиям (в первую очередь для сварщика).

Пропадание дуги и появление лишь небольших искр при повторной попытке её разжигания говорит о том, что обмотка высокого напряжения пробита. Эксплуатация аппарата в таком положении невозможна.

Резкое увеличение потребляемой мощности аппаратом может говорить лишь об одном. Изоляция между витками нарушена. Помочь сможет лишь полная перемотка.

Смотрите также:

На видео демонстрируется полный процесс диагностики и восстановления сварочного инвертора:

По материалам: http://blueweld-service.ru/

euroelectrica.ru

Ремонт сварочного инвертора Ресанта.

Восстанавливаем работу сварочного инвертора Ресанта САИ-250ПН

Как-то раз в мои руки попал сварочный инвертор Ресанта САИ 250ПН. Аппарат, без сомнения, внушает уважение.

Те, кто знаком с устройством сварочных инверторов, оценят всю мощь по внешнему виду электронной начинки.

Как уже говорилось, начинка сварочного инвертора рассчитана на большую мощность. Это видно по силовой части устройства.

Во входном выпрямителе два мощных диодных моста на радиаторе, четыре электролитических конденсатора в фильтре. Выходной выпрямитель также укомплектован по полной: 6 сдвоенных диодов, массивный дроссель на выходе выпрямителя,…

три (!) реле мягкого пуска. Их контакты соединены параллельно, чтобы выдержать большой скачок тока при запуске сварки.

Если сравнить эту Ресанту (Ресанта САИ-250ПН) и TELWIN Force 165, то Ресанта даст ему лихую фору.

Но, даже у этого монстра есть ахиллесова пята.

Проявление неисправности:

• Аппарат не включается;

• Охлаждающий кулер не работает;

• Нет индикации на панели управления.

После беглого осмотра выяснилось, что входной выпрямитель (диодные мосты) оказались исправны, на выходе было около 310 вольт. Стало быть, проблема не в силовой части, а в цепях управления.

Внешний осмотр выявил три перегоревших SMD-резистора. Один в цепи затвора полевого транзистора 4N90C на 47 Ом (маркировка – 470), и два на 2,4 Ом (2R4) – включенных параллельно – в цепи истока того же транзистора.

Транзистор 4N90C (FQP4N90C) управляется микросхемой UC3842BN. Эта микросхема – сердце импульсного блока питания, который запитывает реле плавного пуска и интегральный стабилизатор на +15V. Он в свою очередь питает всю схему, которая и управляет ключевыми транзисторами в инверторе. Вот кусочек схемы Ресанта САИ-250ПН.

Также обнаружилось, что в обрыве ещё и резистор в цепи питания ШИ-контроллера UC3842BN (U1). На схеме он обозначен, как R010 (22 Ом, 2Вт). На печатной плате имеет позиционное обозначение R041. Предупрежу сразу, что обнаружить обрыв данного резистора при внешнем осмотре довольно трудно. Трещина и характерные подгары могут быть на той стороне резистора, что обращена к плате. Так было в моём случае.

Судя по всему, причиной неисправности послужил выход из строя ШИ-контроллера UC3842BN (U1). Это в свою очередь привело к увеличению потребляемого тока, и резистор R010 сгорел от резкой перегрузки. SMD-резисторы в цепях MOSFET-транзистора FQP4N90C сыграли роль плавкого предохранителя и, скорее всего, благодаря им транзистор остался цел.

Как видим, вышел из строя целый импульсный блок питания на UC3842BN (U1). А он питает все основные блоки сварочного инвертора. В том числе и реле плавного пуска. Поэтому сварка и не подавала никаких “признаков жизни”.

В итоге имеем кучу “мелочёвки”, которую нужно заменить, дабы оживить агрегат.

После замены указанных элементов, сварочный инвертор включился, на дисплее показалось значение установленного тока, защумел охлаждающий кулер.

Тем, кто захочет самостоятельно изучить устройство сварочного инвертора – полная принципиальная схема “Ресанта САИ-250ПН”.

Главная &raquo Мастерская &raquo Текущая страница

Также Вам будет интересно узнать:



go-radio.ru
