Сварочный инвертор схема внутреннего устройства: Принцип работы сварочного инвертора: устройство и характеристики

alexxlab | 13.05.2023 | 0 | Разное

Содержание

Сварочный инвертор с дисплеем, ММА ЗАС-Т3-220-Д

Мощный и надежный сварочный аппарат предназначен для ручной электродуговой сварки с применением плавких электродов (ММА). Микропроцессорное управление сварочным током с цифровой индикацией обеспечивает стабильность характеристик и оперативное подстраивание к любым условиям процесса сварки: реализация защит, поддержание сварочного тока при колебаниях напряжения, облегчение зажигания дуги, возможность сварки различных материалов различными электродами и т.д. ЗУБР – передовые технологии у Вас на службе

Бренд:

ЗУБР

Серия:

ПРОФЕССИОНАЛ

Вид сварки:

ММА

Габариты:

46x26x34 см

Горячий старт:

есть

Диаметр электродов:

1. 6-5,0 мм

Диапазон напряжений сети:

160-230 В

Диапозон напряжений сети:

160-230 В

Дисплей:

есть

Защита от перегрева и перегрузки:

есть

Защита от прилипания электрода:

есть

Класс электробезопасности:

Кпд:

85 %

Макс. потребляемый ток:

38 А

Максимальный диаметр электрода, мм:

5. 0

Максимальный сварочный ток, А:

220

Масса в упаковке:

9.2 кг

Масса изделия:

8.2 кг

Мин. напряжение питания:

160 В

Мощность:

8.4 кВА

Напряжение сети:

220±10% /50 В/Гц

Напряжение холостого хода:

60 В

Номинальное напряжение:

230 /50 В/Гц

Пв:

60 %

ПВ на максимальном токе, %:

Потребляемая мощность, кВА:

8. 4

Рабочее напряжение:

28 В

Род сварочного тока:

постоянный

Сварочный ток:

10-220 А

Степень защиты:

IP21

Тип сварки:

ММА

Тип транзистора:

IGBT

Форсаж дуги:

есть

Аппарат сварочный:

Аппарат сварочный

Кабель с зажимом массы:

Кабель с зажимом массы

Кабель с электрододержателем:

Кабель с электрододержателем

Руководство по эксплуатации:

Руководство по эксплуатации

ЗУБР_ЗАС-Т3-220-Д_instruction. pdf (ЗУБР_ЗАС-Т3-220-Д_instruction.pdf, 1,773 Kb) [Скачать]

Сборка и настройка инвертора сварочного своими руками

Собрать инвертор своими руками сварочный достаточно просто, имея небольшие знания в области электротехники и электроники. Любой домашний мастер, имеющий свободное время и необходимый уровень знаний, способен собрать самодельный инверторный сварочный аппарат.

Функциональные возможности сварочного инвертора.

На создание такого аппарата потребуется небольшое количество финансовых средств.

Изготовление силового трансформатора устройства

Изготовление инверторного сварочного аппарата начинается с изготовления или подготовки к установке в нем трансформатора. Намотка трансформатора для сварочного аппарата осуществляется медной жестью. Для изготовления обмотки трансформатора используется полоса медной жести шириной 40 мм, толщина которой составляет 0,3 мм. В качестве термопрослойки можно использовать обычную бумагу для кассовых аппаратов, в некоторых случаях допустимо использование ксероксной бумаги, но она обладает более низкими механическими качествами.

При намотке трансформатора требуется, чтобы бумага, выполняющая роль термопрослойки, была прочной и не рвалась в процессе наматывания трансформатора. Стоит отметить, что используемая бумага от кассового аппарата имеет большую длину. Это является фактором, влияющим на удобство проведения процесса наматывания обмотки.

Конструкция силового трансформатора.

Осуществлять намотку при помощи толстого провода, как это делается многими умельцами, не рекомендуется.

Дело в том, что трансформатор является устройством, работающим на высокочастотных токах, которые не задействуют центральную область толстого проводника. При использовании толстого медного провода в обмотке трансформатора получается сильный разогрев устройства, и трансформатор не в состоянии работать даже несколько минут подряд. Это явление носит название скин-эффекта в высокочастотных устройствах.

Этот эффект убирается путем использования медной ленты, при этом лента должна быть достаточно тонкой и широкой. За счет этого такой проводник будет проводить ток и не нагреваться. Вторичная обмотка формируется при помощи медных полос в количестве трех штук с фторопластовой изоляционной прослойкой между ними. В качестве термопрослойки во вторичной обмотке также используется бумага от кассового аппарата. В качестве альтернативы можно использовать и обычный провод марки ПЭВ, имеющий сечение до 0,7 мм. Основным преимуществом этого проводника является наличие большого количества тонких жил.

Трансформатор требуется оборудовать вентилятором для охлаждения, так как его обмотка в любом случае при прохождении тока будет нагреваться и потребует охлаждения. В качестве охлаждающего вентилятора можно использовать кулер от компьютерного блока.

Вернуться к оглавлению

Создание инфраструктуры сварочного блока

Принципиальная схема сварочного трансформатора.

В процессе осуществления сборки сварочного аппарата инверторного типа потребуется использование следующих инструментов и материалов, таких как:

паяльник;
отвертки;
нож;
ножовка по металлу;
крепежные элементы;
тонкостенный листовой металл;
различные компоненты электронных схем.

В домашнем хозяйстве чаще всего собираются сварочные инверторы, рассчитанные на работу от обычной бытовой сети в 220 вольт, однако с таким же успехом и по аналогичной схеме можно собрать трехфазный сварочный аппарат, способный работать от промышленного напряжения, равного 380 вольт. Хотя обычные сварочные инверторы, работающие от бытового напряжения, являются более распространенными, трехфазный аппарат обладает своими преимуществами. Одним из таких преимуществ является более высокий КПД в работе, по сравнению с аналогами, работающими на однофазном токе.

В первую очередь требуется оборудовать блок вентиляционной системой, которая предотвращает внутреннее оборудование самодельных инверторов от перегревов в процессе работы. Лучшим вариантом системы охлаждения будет установка на собранный сварочный инвертор своими руками вентилятора от компьютерного блока на базе Атлон 64 Пентиум 4. Для создания нормального уровня вентиляции требуется установить в корпусе порядка шести вентиляторов.

Для нормального охлаждения трансформатора на него потребуется направить потоки воздуха от трех вентиляторов. Нормальный забор воздуха для охлаждения должны обеспечивать правильно обустроенные заборщики. Решетки этих приспособлений не должны ничем перекрываться, чтобы обеспечить свободный поток свежего воздуха для охлаждения.

Монтирование платы, на которой располагается блок питания, осуществляется отдельно. Между силовой частью и платой блока питания монтируется защитная стенка из листового металла.

Вернуться к оглавлению

Создание электронного компонента устройства

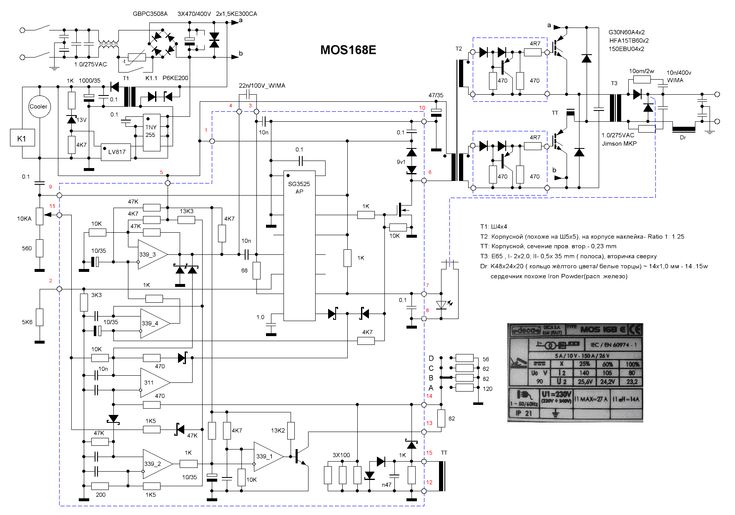

Схема устройства инвертора для сварки.

После создания системы охлаждения осуществляется монтаж силового косого моста устройства. Этот компонент монтируется на двух радиаторах. Верхняя его часть располагается на одном конце, а нижняя прикручивается через прокладку из слюды на другой мост. Выводы диодов должны быть размещены в направлении навстречу транзисторам. На плате устанавливаются конденсаторы, служащие для уменьшения резонансных выбросов.

Для этой цели потребуется установить 14 конденсаторов емкостью 0,15 мк и рабочим напряжением 630 вольт. Устанавливая конденсаторы, следует их раздать на всю цепь питания.

Для обеспечения резонации выбросов и уменьшения потерь IGBT, схема аппарата потребует в цепочку блока управления смонтировать снабберы, которые содержат конденсаторы. При осуществлении монтажа схемы необходимо использовать только качественные радиотехнические элементы, способные обеспечить надежность изделию. Дешевые и непроверенные конструктивные элементы в создаваемый сварочный инвертор своими руками устанавливать не стоит, так как это не гарантирует качества и долговечности работы устройства. Использование снаббера в конструкции аппарата позволяет снизить выделение тепла приблизительно в 4-5 раз.

Проводники, которые предназначены для управления затворками, крепятся при помощи пайки как можно ближе к транзисторам. Перед припаиванием эти проводники скручиваются попарно. Поперечное сечение в данном случае особого значения не имеет, а вот длина их не должна превышать значения в 150 мм.

Перед тем как осуществлять сборку силового блока и блока управления, требуется нарисовать схемы устройства этих узлов. Это нужно для того, чтобы обеспечить безошибочную сборку узлов устройства.

Собранная инверторная сварка своими руками оснащается блоком питания, который представляет собой классический флайбэк. Для настройки блока питания требуется методом подбора выбрать сопротивление того уровня, чтобы величина напряжения, подающегося на реле, равнялась 20-25 вольт.

На одном из используемых в конструкции радиаторов устанавливается термический датчик. При помощи этого компонента осуществляется контроль наиболее греющегося радиатора.

В блоке управления монтируется ШИМ-контроллер. Путем установки этого контроллера осуществляется контроль и стабилизация тока в электродуге. Посредством установки специального конденсатора определяется напряжение ШИМ, от которого в большой мере зависит качество выполняемых сварочных работ.

Вернуться к оглавлению

Осуществление настройки аппарата и подгонка его под стандарт

Полярность при сварке инвертором.

Самодельный инвертор изготовить достаточно просто, основной сложностью является правильная настройка устройства для работы. На начальном этапе осуществляется подача питания на ШИМ, напряжение питания должно составлять строго 15 вольт. Одновременно с подачей напряжения на ШИМ напряжение подается на двигатель кулера. Таким образом осуществляется тестирование работы системы охлаждения. Помимо этого, подача напряжения позволяет проверить синхронность работы устройств.

После проверки синхронности запуска системы охлаждения требуется протестировать срабатывание реле замыкания резистора, спустя 8 секунд после подачи напряжения на плату ШИМ. Параллельно сразу же после пуска устройства проверяется плата ШИМ на наличие прямоугольных импульсов сразу же после срабатывания реле. Следом после этого подается напряжение на мост устройства, подача напряжения позволяет проверить работоспособность моста. Тестирование оборудования следует проводить при силе тока не более 100 мА.

После того как собран инверторный сварочный аппарат, нужно провести проверку на наличие шумов на фазах трансформатора. Шумы должны полностью отсутствовать на любой из фаз трансформатора. В случае, если выявлен шум, необходимо проверить полярность компонентов аппарата. Дело в том, что в процессе сборки плат для сварочного аппарата можно с легкостью допустить ошибку. Подавать проверочное напряжение на мост можно при помощи любого бытового прибора с мощностью 2,2 Ватт.

После проверки устройства можно проводить полевые испытания, по результатам которых подстраиваются настройки инвертора.
