Сварочный инверторный аппарат торус 200: Инвертор сварочный ТОРУС-200 КЛАССИК – Сварочные аппараты в фирменном магазине ТОРУС

alexxlab | 03.07.2021 | 0 | Разное

Содержание

Сварочный аппарат инвертор Торус 200, 250, 255: характеристики

Сварка относится к самым востребованным в промышленности процессам соединения металла. Но она используется не только в пределах предприятий, мастерских и прочих коммерческих местах, но и в домашних условиях. Для тех, кто ценит простоту и удобство, сварочный аппарат Торус станет хорошим вариантом выбора. Здесь практически все модели, даже самые мощные в линейке, могут подключаться к стандартной бытовой сети. Они, как правило, обладают небольшим весом около 5 кг, что позволяет легко переносить и транспортировать технику. Основное производство бренда нацелено на модели слабой и средней мощности. Для серьезных видов работ, таких как создание мощных металлоконструкций, сваривание судов, применение на стройке и так далее, подходят только самые мощные представители, которых не так уже много.

Сварочный аппарат Торус

Сварочный инвертор Торус чаще можно встретить в небольших мастерских, у частых мастеров, в обыкновенном бытовом использовании. Здесь как раз и пригодятся главные качества аппарата, такие как легкость, простота, экономичность, плавная регулировка параметров и удобство переноски. Модельный ряд не очень широкий, но в своей нише производитель дает все необходимые наборы параметров для комфортного использования. Помимо инверторов ММА, встречаются еще полуавтоматы для работы с газом и самозащитной проволокой.

Преимущества

  • Сварочный аппарат Торус обладает компактными размерами, что очень удобно при хранении;
  • Низкий вес техники упрощает переноску и мобильное использование;
  • Стоимость моделей относительно невысокая и доступная для частной сферы;
  • Инвертор прост в подключении и использовании, что хорошо подходит для новичков;
  • Даже самые мощные модели могут подключаться к стандартной бытовой сети в 220 В;
  • Производитель дает 3 года гарантии на каждый инвертор;
  • Достаточно высокие показатели времени беспрерывной работы при правильно подобранной вентиляции;
  • На корпусе имеются штекерные разъемы для подключения сварочных проводов, что ускоряет подключение и смену фаз.

Недостатки

  • Модельный ряд состоит преимущественно из моделей до 200 А, хотя встречается несколько моделей и с большими параметрами;
  • Слабая мощность инверторов ограничивает сферу их применения;
  • Сварочный аппарат Торус плохо переносит вибрации и механические удары, что может привести к выходу из строя электроники;
  • Требуется дополнительная вентиляция, чтобы не случился перегрев;
  • Во многих моделях отсутствуют дополнительные функции, которые широко применяются в современных инверторах.

Модельный ряд и технические характеристики

Сварочный инвертор Торус 255 Профи является самой мощной моделью от данного производителя. Он может использоваться практически в любой сфере. Он может работать с электродами в 5 мм, но при этом обладает весом всего около 5 килограмм. Помимо сварки покрытыми электродами, он поддерживает также TIG, при покупке дополнительных аксессуаров.

ПараметрыЗначения
Номинальное напряжение из сети, В190-240
Номинальная частота тока, Гц50
Макс.
ток, А
255
Мин. ток, А20
Напряжение х.х., В65
Наибольший диаметр расходных материалов, мм5
Наименьший диаметр расходных материалов, мм1,6
Возможность беспрерывной работы при параметрах тока, А225
Вес, кг5,7
Тип сваркиПокрытыми электродами, аргонодуговая
Размеры, мм125х190х330

Сварочный инвертор Торус 255 Профи

Сварочный аппарат Торус 250 также относится к мощным моделям, готовым для сложных работ в течение длительного времени. Его можно применять на предприятиях, так как он обладает высоким запасом по току. Благодаря относительно низкой стоимости, его также применяют в быту. Сварочный инвертор Торус 250 подключается к однофазной сети.

Параметры

Значения

Номинальное напряжение из сети, В

165-242

Номинальная частота тока, Гц

50

Макс.
ток, А

250

Мин. ток, А

40

Напряжение х.х., В

65

Наибольший диаметр расходных материалов, мм

5

Наименьший диаметр расходных материалов, мм

1,6

Возможность беспрерывной работы при параметрах тока, А

225

Вес, кг

5,7

Тип сварки

Покрытыми электродами

Размеры, мм

125х190х330

Сварочный аппарат Торус 250

Сварочный инвертор Торус 200 является уникальной моделью, так как в нем ПВ 100% достигается при максимальных рабочих параметрах. Запас тока в 200 А делает аппарат универсальным, а параметры его одними из самых востребованных в соотношении цены и качества. Его можно использовать практически всю смену без риска перегрева. Легкость конструкции делает удобным применение для бытовых процедур.

Параметры

Значения

Номинальное напряжение из сети, В

165-242

Номинальная частота тока, Гц

50

Макс. ток, А

200

Мин. ток, А

20

Напряжение х.х., В

65

Наибольший диаметр расходных материалов, мм

5

Наименьший диаметр расходных материалов, мм

1,6

Возможность беспрерывной работы при параметрах тока, А

200

Вес, кг

5,1

Тип сварки

Покрытыми электродами

Размеры, мм

125х190х300

Сварочный инвертор Торус 200

Торус 165 относится к маломощным инверторам, предназначенным для бытового использования. Это одна из самых простых моделей, где есть только регуляторы параметров и нет дополнительных функций. Она отличается еще большей компактностью и низким весом. Для таких параметров она имеет довольно высокий минимальный ток в 30 А.

Параметры

Значения

Номинальное напряжение из сети, В

165-242

Номинальная частота тока, Гц

50

Макс. ток, А

165

Мин. ток, А

30

Напряжение х.х., В

65

Наибольший диаметр расходных материалов, мм

5

Наименьший диаметр расходных материалов, мм

1,6

Возможность беспрерывной работы при параметрах тока, А

225

Вес, кг

4,6

Тип сварки

Покрытыми электродами

Размеры, мм

125х190х270

Сварочный инвертор Торус 165

Критерии выбора

Выбор подходящей модели является делом ответственным. Если у вас нет опыта работы и покупки, то стоит обратить внимание на основные параметры, с которыми придется иметь дело. Для начала нужно понять, какой тип вам нужен. Торус выпускает полуавтоматы и стандартные инверторы. Для самых простых целей подойдут аппараты для сварки покрытыми электродами. Они дешевле и проще в обращении, чем полуавтоматы, так как стоимость газа оказывается достаточно высокой. Для сложных процедур с проблемными заготовками лучше применять полуавтомат. Несмотря на более высокую стоимость самой техники и обслуживания, они обеспечивают получение шва максимально высокого качества. Можно подобрать также гибридные модели, которые могут работать и так, и так.

Далее стоит рассмотреть максимальную силу тока на аппарате. Сварочный инвертор Торус 200 обладает силой тока в 200 А, чего хватает как для бытовой, так и для промышленной сферы. Значения ниже уже делают проблематичным применение для коммерческих целей, где нужен широкий спектр работы. Более высокие значения параметров делают его ближе к применению на производстве.

«Важно!

Аппараты Торус, как правило, обладают высоким уровнем ПВ, но при выборе стоит лишний раз проверить данное значение.»

Компактность размеров для многих людей оказывается принципиальным параметром. Если нужно проводить высотные работы с относительно тонкими деталями, то следует подбирать маломощную технику, так как именно она чаще всего обладает самыми маленькими размерами.



Производитель

Производителем аппаратов Торус является компания ТОР. Это отечественный бренд, который занимается изготовлением сварочной техники и аксессуаров к ней. Компания работает не только с оптовыми покупателями, но и с частными лицами. На официальном сайте имеется интернет магазин. Ко всем моделям техники можно подобрать соответствующие комплектующие для ремонта. ТОР производит и аппараты для контактной сварки.

Аналоги

На современном рынке сварочного оборудования можно встретить схожие компании, занимающиеся производством сварочной техники. Среди них самыми популярными являются:

Сварочное оборудование : Инверторный аппарат ТОРУС-200 КЛАССИК

Сварочный аппарат инверторного ТОРУС-200 КЛАССИК, имеющий

аттестацию НАКС, подходит для различных сварочных работ на любых разновидностях стали. Чем характеризуются инверторные сварочные аппараты? Это малый вес, простота в эксплуатации, высокое качество сварки.
Сварочный аппарат инвертор "Торус-200" имеет разные режимы работы (MMA и TIG). Почему в ответ на запросы "сварочный инвертор куплю" мы рекомендуем именно этот аппарат? Потому что он позволяет хорошо выполнять работу даже неопытному сварщику: швы получаются очень качественными.
Этот простой в обращении, легкий и экономичный сварочный инвертор, способный работать даже при нестабильной электрической сети, подходит для самых разных условий: автомастерские, коммунальное хозяйство, дача или загородный дом.
"Торус-200", как и другие инверторные сварочные аппараты, позволяет получать сварку со стабильными параметрами. Для него характерны: небольшой вес 5 кг, большой коэффициент полезного действия и возможность работы с электродами диаметром от 1,6 до 5 миллиметров (даже без трехфазной сети). Сварочный инвертор ТОРУС-200 оснащен цифровым управлением для надежности в эксплуатации. При коротком замыкании ТОРУС-200 почти не потребляет электричества: это позволяет осуществлять питание аппарата от бензоагрегатов с номинальной мощностью от 4 кВт (6 кВА) и бытовой сети с просадками (до 165 Вольт).
Сварочный инвертор данного типа может располагаться вблизи сварочных работ и поэтому позволяет отказаться от длинного сварочного кабеля (за счет своего маленького веса). Кроме того, сварочный инвертор 200 предназначен для продолжительной работы не только в помещениях, но и на улице.

Питающая сеть 165...242 В, 50 Гц
Род сварочного тока постоянный
Регулировка сварочного тока плавная
Максимальный сварочный ток 200 А
Процент времени работы, ПВ 60% при токе до 200 А
Напряжение холостого хода, U xx 60 В
Масса 5,3 кг
Габариты 125 х 190 х 300 мм

Сварочный инвертор Торус 200

Автор admin На чтение 3 мин. Просмотров 469 Опубликовано

Сварочный инвертор торус 200 это вполне удачный образец компактного аппарата, питающегося как от бытовой электросети, так и от генератора.

Последняя опция, вкупе с малым весом инвертора (около 5 килограмм), позволяет использовать Торус 200 в качестве мобильного сварочного аппарата, который пригодится и на стройке, и в гараже.

Подробные характеристики устройства

Аппарат упрятан в прочный корпус из стойкого к ударным нагрузкам пластика:

  • Вес инвертора – 5,3 килограмма.
  • Габариты – 125 х 190 х 300 миллиметров.
  • Мощность сварочного аппарата – 6,2-7,2 кВт.

Как говорилось выше, сварочный аппарат торус 200 работает от центральных электросетей или автономных источников электроэнергии. В первом случае аппарат функционирует в достаточно широком диапазоне рабочего напряжения: от 165 до 240 Вольт. То есть, требования к «качеству» тока у инвертора торус 200 весьма умеренные.

Во втором случае – при работе от генератора – аппарат потребляет сравнительно небольшой объем энергии, снижая расход практически до нуля при коротком замыкании. Поэтому торус 200 можно подключить даже к 3-киловатному генератору. А 4 кВт удовлетворят все потребности данного устройства.

Во время работы инвертор генерирует постоянный ток, силой до 200-220 Ампер, что вполне достаточно для сварки даже 5-миллиметровыми электродами. Минимальный диаметр прутковых электродов, рекомендуемых к использованию владельцам этого аппарата, составляет 1,6 миллиметра.

Модельный ряд серии Торус 200

Сварочный аппарат – инвертор торус 200 выпускается в формате ограниченной серии, состоящей из двух вариантов, отличающихся друг от друга рабочими характеристиками и комплектацией.

Первый вариант — Торус 200 Классик – выдает от 30 до 200 Ампер, потребляя не более 6,2 кВт электроэнергии. Продолжительность включения (непрерывного) такого аппарата составляет 100% (10 минут) при силе сварочного тока до 160 Ампер и 60% (6 минут) при максимальной силе сварочного тока – 200 Амперах.

Следует добавить, что в формате модели Классик выпускают два аппарата – сертифицированный Национальным Агентством Контроля Сварки «Торус 200 НАКС», который можно использовать для сварки трубопроводов и газопроводов под давлением, и аппарат без аттестации.

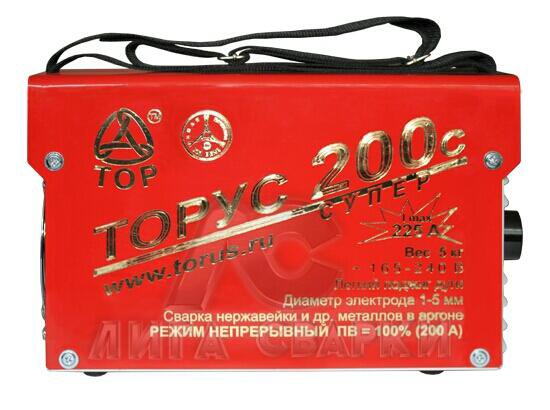

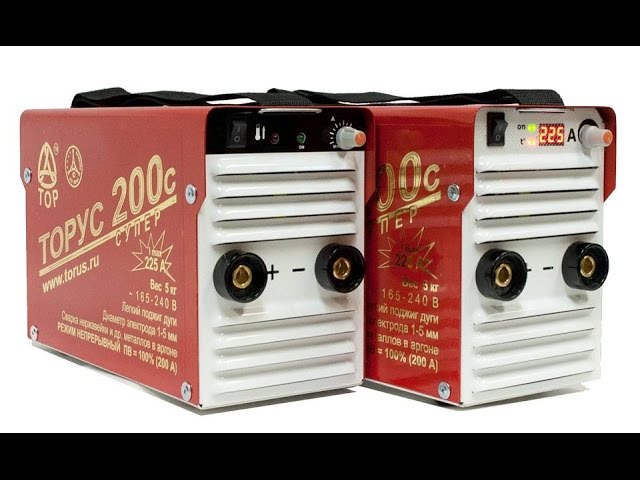

Второй вариант — Торус 200с Супер – генерирует сварочный ток силой от 20 до 220 Ампер. Но энергопотребление такого аппарата немного больше – 7,2 кВт. Однако продолжительность включения Торус 200с составляет все 100 процентов (10 минут) даже при силе сварочного тока 200 Ампер. При этом масса аппарата – 5,1 килограмма – меньше веса классической модели на 200 грамм.

Рекомендации по  эксплуатации аппарата

Модель Торус 200 Классик можно использовать для бытовых нужд. Такой инвертер справится и с низкоуглеродистой, и с нержавеющей сталью, работая в режиме электродуговой сварки (ММА). Кроме того, Торус 200 Классик можно переключить и в аргонодуговой режим (TIG), подходящий для малоопытных сварщиков.

Аппарат Торус 200с, демонстрирующий 100-процентную продолжительность включения, может использоваться не только в быту, но и в мелкосерийном производстве. Такой инвертер выдержит полную рабочую смену на стройплощадке или в сварочном цеху. Причем устройство можно эксплуатировать как «под крышей», так и на улице, при температуре от – 20 до 30 градусов Цельсия.

Сварочный аппарат инверторный ТОРУС-200 КЛАССИК

Современный инверторный сварочный источник, имеющий аттестацию НАКС, основан на цифровом высокочастотном преобразователе напряжения сети. Такой метод обеспечивает высокую стабильность параметров сварки, большой КПД, экономию электроэнергии и простоту выполнения сварки. Аппарат предназначен для электродуговой сварки низкоуглеродистых, легированных и

нержавеющих сталей, может работать в режимах TIG, MMA. Получение качественных сварочных швов не требует от работника высокой квалификации, что немаловажно для начинающих сварщиков.

С аппаратом удобно работать в любых областях промышленности, в сельском и коммунальном хозяйствах, в гаражах и мастерских, а также на приусадебных участках, особенно при нестабильной сети. В режиме короткого замыкания аппарат практически не потребляет тока, что позволяет питать его от бензоагрегатов мощностью от 4 кВт (6 кВА) и бытовой сети с просадками до 165 В.

«ТОРУС-200 КЛАССИК», как и другие инверторные сварочные аппараты линейки «ТОРУС», позволяет получать сварку со стабильными параметрами. Для него характерны: маленький вес - 5 кг, большой коэффициент полезного действия и возможность работы с электродами от 1,6 до 5 миллиметров толщиной (даже без трехфазной сети). Сварочный инвертор данного типа может располагаться вблизи сварочных работ и поэтому позволяет отказаться от длинного сварочного кабеля (за счет своего маленького веса). Кроме того, сварочный инвертор «ТОРУС-200 КЛАССИК» предназначен для продолжительной работы не только в помещениях, но и на улице.

Питающая сеть

165...265 В, 50 Гц

Максимальная потребляемая мощность

6,2 кВт

Род сварочного тока

постоянный

Регулировка сварочного тока

плавная

Максимальный сварочный ток

200 А

Процент времени работы, ПВ

60% при токе до 200 А

Напряжение холостого хода, U xx

65 В

Масса

5,3 кг

Габариты

125 х 190 х 300 мм

Гарантия

Три года

Аттестация

НАКС (оплачивается отдельно)

Сварочный инвертор ТОРУС-200 КЛАССИК + комплект проводов

Сварочный инвертор ТОРУС-200 КЛАССИК + комплект проводов


Сварочный аппарат инверторного типа Торус 200 - исполнение "Классик", подходит для различных сварочных работ на любых разновидностях стали. Чем характеризуются инверторные сварочные аппараты? Это малый вес, простота в эксплуатации, высокое качество сварки. В комплекте провода 2 метра.

Цену на Сварочный инвертор ТОРУС-200 КЛАССИК + комплект проводов Вы можете узнать у наших менеджеров, позвонив по телефону, либо оставив заявку. (Уточняйте наличие)


Технические характеристики


Длина сетевого шнура 2,2
ПВ(ПН) на максимальном токе, % 60
Потребляемый ток (макс), А 24
Регулировка сварочного тока Плавная
Тип сварочного аппарата Инверторный
Вид сварочного тока Постоянный
Метод сварки MMA/TIG
Напряжение питания, В 220
Напряжение питания мин, В 165
Напряжение питания макс, В 242
Мощность (макс) при 220В, кВт 5,2
Ток сварочный мин, А 30
Ток сварочный макс, А 175
Диаметр электрода/проволоки мин, мм 2,0
Диаметр электрода/проволоки макс, мм 4,0
Напряжение холостого хода, В 65
Цифровой дисплей Нет
Номер гнезда вставки (сил. разъем) 25
Степень исполнения IP 21
Габариты товара ДлинахВысотахШирина, мм 125*190*300
Вес, кг 5,3

Описание

Сварочный аппарат инверторного типа Торус 200 - исполнение "Классик", подходит для различных сварочных работ на любых разновидностях стали. Чем характеризуются инверторные сварочные аппараты? Это малый вес, простота в эксплуатации, высокое качество сварки. Сварочный аппарат инвертор "Торус-200" имеет разные режимы работы (MMA и TIG). Почему в ответ на запросы "сварочный инвертор куплю" мы рекомендуем именно этот аппарат? Потому что он позволяет хорошо выполнять работу даже неопытному сварщику: швы получаются очень качественными. Этот простой в обращении, легкий и экономичный сварочный инвертор, способный работать даже при нестабильной электрической сети, подходит для самых разных условий: автомастерские, коммунальное хозяйство, дача или загородный дом. В комплекте провода 2 метра.




Смотрите также:

Сварочные инверторы ТОРУС - продажа

Версия для печати

УСТРОЙСТВО И РЕМОНТ СВАРОЧНОГО ИНВЕРТОРА

   Современные сварочные аппараты с целью уменьшения габаритов и массы, строятся исключительно по инверторной схеме, с мощными полевыми транзисторами в качестве силовых переключающих элементов. Несмотря на множество различных моделей таких аппаратов, суть работы и принцип действия почти одинаковы. Данная статья будет полезна для понимания функционирования схем инверторов, а так-же для их самостоятельного ремонта. В качестве примера выбран отечественный сварочный инвертор «ТОРУС”.

Устройство сварочного аппарата «ТОРУС-200”

   «ТОРУС-200” – сварочный аппарат инверторного типа представляет собой источник постоянного тока с защитой от КЗ и тепловой защитой. Преобразователь источника тока выполнен по полномостовой схеме с частотой преобразования около 100 кгц. Регулировка тока производится изменением скважности управляющих импульсов при постоянной частоте. Четыре ключа преобразователя располагаются на отдельных радиаторах. Каждый ключ состоит из четырёх параллельных полевых транзисторов IRFP460.

   Трансформатор преобразователя намотан проводом-литцендратом в шёлковой оплётке прямо на сердечник, т.е. без каркаса. Рядом установлен дроссель, который включен последовательно первичке трансформатора, причём намотка обоих выполнена одним куском провода, т.е. «по месту”. Выходной выпрямитель выполнен по двухтактной схеме (со средним выводом вторичной обмотки). Каждое плечо выпрямителя смонтировано на отдельном радиаторе и состоит из двух диодных сборок 60CPQ150 или четырёх 30CPQ150. Выпрямитель, питающий преобразователь состоит из моста GBPC3508W, установленного на радиатор и шести параллельных электролитических конденсаторов 470 мкф 400в. Принципиальная схема:

   Схема мягкого включения представляет собой реле задержки включения полного заряда конденсаторов выпрямителя питания преобразователя. Исполнительный элемент – э.м. реле замыкающее мощный резистор.

   На плате управления располагаются:

 1. Блок питания электроники, который выполнен как отдельны модуль и представляет собой стандартный БП на 15в.
 2. Схема «мягкого включения”.
 3. Блок конденсаторов зарядно-разрядной цепи преобразователя.
 4. Схема управления преобразователем. Также, на передней панели аппарата установлена платка индикации, выключения и регулировки тока.

   Схема управления преобразователем состоит из:

 1. Тактового генератора на микросхеме TL494. Он выдаёт две фазы тактовых импульсов с частотой около 100 кгц. Функции ШИМ не используются и микросхема выдаёт импульсы постоянной скважности. В этой микросхеме есть два компаратора, к которым подключены датчики тепловой защиты (терморезисторы на дросселе и радиаторе выходного выпрямителя).

 2. Схемы регулировки тока и защиты по КЗ. Выполнены на двух компараторах микросхемы LM393. Датчик тока выполнен на ферритовом кольце с обмоткой, сквозь которое проходит плюсовой провод питания преобразователя.

 3. Два выходных драйвера на микросхемах IR2112. На входы драйверов поступают тактовые импульсы, скважность которых изменяется в драйвере от импульсов, поступающих с компараторов схемы регулировки тока и защиты от КЗ. Выходы драйверов нагружены на импульсные трансформаторы, со вторичных обмоток которых управляющие импульсы поступают на ключи преобразователя.

Рекомендации по самостоятельному ремонту сварочного аппарата

   СА «Торус” выпускается несколькими производителями. Первый такой аппарат попался под названием «Дуга-200” и на момент написания этой статьи через мои руки прошло семь аппаратов данной конструкции. Предполагаю, что эта схема подойдёт и для младших моделей «Торуса”, поскольку для того, чтобы уменьшить максимальный сварочный ток достаточно уменьшить число ключей в группе и число диодных сборок или поставить более слабые компоненты.

   Для ремонта сварочного аппарата, как и любого другого электронного устройства крайне желательно иметь некоторые познания в электронике и хотя бы минимальный опыт ремонта. Если ни того, ни другого нет, но есть много желания и денег, тогда можно попробовать. Из приборов необходим осциллограф и стрелочный авометр. Любой ремонт начинается с вскрытия и внешнего осмотра внутренностей. Конструктивно «Торус” состоит из следующих модулей:

 1. Модуль входного выпрямителя
 2. Модуль выходного выпрямителя..
 3. Плата управления ключами.
 4. Корпус с вентилятором.

   Модуль входного выпрямителя. Входной выпрямитель – это мощный диодный мост, установленный на радиатор, который крепится к плате управления снизу. Мост GBPC3508W крайне надёжен и чтобы его спалить надо ещё постараться. Тем не менее и его проверить не лишнее. Все знают как звонится мост и нового тут не выдумать. Для неопытных можно посоветовать отпаять от него провода, чтобы в случае КЗ не вводить себя в заблуждение. Радиатор с мостом лучше сразу снять с платы чтобы в дальнейшем облегчить работу с ней.

   Модуль ключей. Модуль ключей состоит из четырёх групп по четыре транзистора в группе. Каждая группа смонтирована на отдельном радиаторе на изолирующей прокладке. Кроме ключей в модуль входят шесть электролитических конденсаторов сглаживающего фильтра выпрямителя, питающего преобразователь (входного выпрямителя).

   Чаще всего неисправный транзистор сразу виден: треснутый или взломанный корпус, прогоревшие выводы, но иногда внешних признаков неисправности нет и тогда для выявления неисправного транзистора следует применить стрелочный авометр. Включаем его в режим измерения сопротивления на предел Ком х1 и выбираем любую группу. Я думаю, не лишним будет напомнить, что все измерения следует проводить на выключенном из сети аппарате. Измеряем сопротивление между стоком и истоком. Для тех, кто не знает цоколёвки транзистора IRFP460: если расположить корпус выводами вниз и маркировкой к себе, то слева направо будут затвор, сток, исток. Между стоком и истоком есть встречно-параллельный диод, он и должен звониться, т.е. в одну сторону высокое, в другую низкое сопротивление. Короткое замыкание – неисправность одного или нескольких транзисторов в группе и если таковое есть, то неисправный транзистор выявляется только путём выпаивания.

   Если группа звонится как положено (в одну сторону), то это не всегда означает, что все транзисторы в группе исправны. Их надо по отдельности проверить на «открываемость”. Это можно сделать не выпаивая каждый транзистор. Сначала отпаиваем по одному концу выравнивающих резисторов от каждого затвора, ставим минусовой щуп на исток первого транзистора, плюсовой на сток. Тестер должен показать высокое сопротивление. Теперь на мгновение прикасаемся плюсовым щупом (не снимая минусового) к затвору и снова перекидываем его на сток. Сопротивление должно упасть почти до нуля и это означает, что транзистор открылся. Пинцетом или скальпелем замыкаем затвор со стоком или истоком и снова замеряем сопротивление сток-исток, которое должно увеличиться почти до бесконечности (но надёжнее для запирания транзистора подать но затвор обратное напряжение, т. е. минус на затвор, плюс на сток) и это означает, что транзистор закрылся. Если это так, переходим к другому транзистору, в противном случае перепроверяем и выкусываем неисправный транзистор, поскольку так легче подготовить место для монтажа исправного транзистора.
Если все транзисторы в группе исправны, припаиваем к затворам концы выравнивающих резисторов, помечаем группу как исправную и переходим к следующей группе.  Для ремонта, проверки и поиска возможных аналогов радиоэлементов, изучите их даташиты.

   Когда все транзисторы проверены и неисправные заменены исправными, модуль ключей можно условно считать исправным. Условно – это потому, что окончательная проверка будет при наличии управляющих сигналов. В недавнем времени ключи стали снабжать снабберами (конденсаторами, впаянными между стоком и истоком каждого транзистора), которые защищают транзисторы от пробоя. Экономичность аппарата при этом несколько снижается, зато надёжность возрастает многократно. При прозвонке транзисторов конденсаторы можно не отпаивать, т. к. на результаты измерений они не влияют.

   Модуль выходного выпрямителя. Модуль выходного выпрямителя состоит из платы с двумя радиаторами, на которых смонтированы силовые диодные сборки. В зависимости от применяемых сборок, их количество на радиаторе может быть разным – две или четыре. Также, в модуль входят дроссель и трансформатор. Диодные сборки выходного выпрямителя выходят из строя крайне редко. В двухсотой модели применяются две сборки 60CPQ150 или четыре 30CPQ150, а в каждой сборке по два диода по 60 и 30 ампер (соответственно) максимального тока каждый. В сумме это 240 ампер постоянного тока. Запас в 40 ампер довольно надёжен, к тому же максимальный импульсный ток едва ли не на порядок больше.
Все знают как звонятся диоды. Если группа звонится накоротко, нужно искать пробитый диод. Без выпаивания здесь не обойтись и для этого удобно использовать паяльник с отсосом. Когда все диоды проверены и неисправные заменены, модуль можно пометить как исправный и приступить к проверке платы управления.

   Плата управления ключами – это самый сложный из всех блоков аппарата и от его правильной работы зависит надёжность аппарата и целостность его компонентов. Предварительную проверку работоспособности платы управления можно произвести без её демонтажа, т.е. прямо по месту. Первым делом отключаем питание преобразователя, для чего отпаиваем от входного моста один из толстых проводов идущих от платы управления (переменное 220в) и изолируем его оголённый конец изолентой.

   Поскольку для оценки работоспособности платы управления необходимо оценивать быстроменяющиеся сигналы, без осциллографа (и навыка работы с ним) здесь не обойтись. Вставляем вилку питания в розетку и внимательно слушаем. Вращается вентилятор и через 3-5 секунд слышится щелчок. Его издаёт реле схемы «мягкого” включения. Если щелчка нет или он слышен сразу после включения, значит схема «мягкого” включения неисправна. Также, если щелчка не последовало, стоит проверить наличие питающего напряжения +15в. Источник этого питания приклеен к плате управления и подпаян к ней четырьмя проводами: два из которых – переменное 220в и другие два – плюс и минус 15в. Если питания нет, демонтируем источник питания и ремонтируем или заменяем его, поскольку он стандартный.

   Схема «мягкого” включения очень проста и основана на срабатывании эм. реле K2 в результате открывания транзистора VT5 после заряда конденсатора C22 в его базовой цепи. Контакты реле S3 закорачивают резистор R40, который гасит ток заряда конденсаторов фильтра входного выпрямителя. Этот резистор очень слаб и часто выходит из строя. Этот резистор, даже если он исправен, я заменяю на более мощный для повышения надёжности аппарата. Отсутствие задержки срабатывания реле может быть вызвано обрывом ёмкости заряда C22, пробоем транзистора VT5 и пробоем аналога динистора VD4 в цепи базы транзистора.

   Далее проверяем наличие сигналов управления ключами. Эти сигналы поступают по четырём витым парам проводов на шинки затворов модуля ключей. Устанавливаем развёртку осциллографа на 5 мкс\дел, а аттенюатор на 5 или 2в\дел. Общий провод осциллографа соединяем с общим проводом платы управления (занимает заметную часть площади лицевой стороны), а щупом проверяем сигналы на ногах 1 и 7 микросхем DD2 и DD3. В норме там должны быть прямоугольные с закруглённым фронтом импульсы амплитудой около 15в с частотой около 100Кгц. Если импульсы есть, следует проверить их прохождение до каждого затвора.

   Если аппарат до Вас побывал в чьих-то «умелых” руках не лишнее проверить фазировку управляющих сигналов: если витые пары перепутаны местами, то есть угроза нарваться на сквозной ток, а если перепутаны провода в паре, то ключ не будет открываться. Мне попадались аппараты буквально «перепаханные” «умельцами” и эти аппараты пришлось проверять досконально. Ситуация усложнена ещё и тем, что качество сборки аппаратов полукустарное и не всегда можно отличить пайку производителя от пайки «умельца”.

   Для несведущих могу уточнить: на затвор должны поступать положительные (относительно истока) импульсы амплитудой около 15в. Одновременно должны открываться группы 1 и 4 в одном такте и 2 и 3 в другом такте. Синфазность сигналов можно определить при помощи двухканального осциллографа.

   Если сигналы управления с платы управления приходят на каждый затвор с нужной амплитудой и в нужной фазе, можно попробовать включить аппарат. Для того, чтобы подстраховаться от последствий невыявленной неисправности, питание преобразователя включим через лампу накаливания 150-200вт — удобнее включить её в разрыв переменной цепи моста входного выпрямителя. Подпаиваем все провода, отпаянные ранее с учётом лампы и включаем аппарат в сеть и смотрим на лампу. В первый момент лампа может ярко вспыхнуть (заряжаются ёмкости фильтра), но постоянно она должна светиться слабо. Яркое свечение свидетельствует о коротком замыкании в схеме или цепи нагрузки. .Когда все неисправности устранены, лампу отпаиваем, припаиваем к мосту провод питания и включаем аппарат в сеть. Измеряем напряжение на выходных клеммах – нормальный уровень напряжения должен быть около 60 постоянных вольт.

   В случае, когда плата управления не выдаёт запускающих импульсов, её для удобства работы лучше отделить от всех узлов, т.е.отпаять витые пары от ключей, предварительно промаркировав группы и провода, отпаять датчики перегрева и заизолировать концы проводов, отпаять и отсоединить мост входного выпрямителя, отпаять шнур сетевого питания.

   Далее припаиваем шнур сетевого питания, лучше через лампочку 50-100вт и включаем его в розетку. В первую очередь следует проверить наличие питания +15в на ножках 3,6,9 микросхем DD2 и DD3 и прямоугольных тактовых импульсов на ножках 10 и 12 тех же микросхем. Я пару раз сталкивался с выгоранием резистора в цепи питания DD3, правда после этого и саму микросхему пришлось заменить. Если тактовые импульсы на ногах 10 и 12 (т.е. на входах) есть, но нет импульсов на ножках 1 и 7 (т.е. на выходах) нужно ногу 11 посадить на общий провод и если микросхема исправна, импульсы на выходах должны появиться. Нет импульсов – смело заменяй микросхему. В нормальном состоянии на ноге 11 микросхем DD2 и DD3 может быть не точный ноль (т.е. микросхема закрыта) и чтобы проверить неисправна микросхема или закрыта, нужно подать на ногу 11 точный ноль.

   Если на входы драйверов (DD2 и DD3) не поступает тактовых импульсов, то их нужно искать на выводах 9 и 10 микросхемы ШИМ — DD4. В случае их отсутствия проверяем питание +15в на выводах 8, 11, 12. Можно проверить, не светится ли красный индикатор на передней панели аппарата и если это так, то скорее всего выключен тумблер рабочего режима. Также, можно проверить, не замкнут ли один из двух датчиков перегрева (на радиаторе выходного выпрямителя и на дросселе). Если все усилия тщетны – заменяем микросхему.

   Вы добились управляющих импульсов на выходах обоих драйверов. Казалось бы – вот оно, счастье, но за этим счастьем может последовать фейерверк, когда Вы попробуете зажечь дугу. Дело в том, что ещё есть схема регулировки тока и защиты по току и если эта защита не работает, то Вы рискуете пойти по второму кругу поиска неисправностей.

   Схема регулировки и защиты реализована на микросхеме DD1 и её обвязке. Датчиком тока является кольцевая катушка L1 сквозь которую проходит толстый провод питания преобразователя. На выводах 1 и 7 микросхемы DD1 формируются прямоугольные импульсы закрытия драйверов. Проверить работу схемы можно разными способами. Я пользуюсь следующим: отпаиваю один конец катушки L1 и вместо неё припаиваю источник переменного напряжения 3в. Это может быть трансформатор от сетевого адаптера или что-нибудь оригинальное. Подаю переменные 3в и смотрю сигналы на выводах 1 и 7 микросхемы DD1 – короткие прямоугольные импульсы с частотой 50гц. При этом кольцевые трансформаторы издают тихие звуки (отдалённо напоминающие голос кузнечика), а запускающие импульсы прерываются с частотой 50гц. Автор статьи: В.А. Третьяков.

Originally posted 2018-10-14 13:32:19. Republished by Blog Post Promoter

Сварочный инвертор с набором сварочных проводов ТОРУС 200

Aртикул ТОРУС 200 Классик/провод
Масса, кг (?)

Благодаря использованию высокочастотного тока и полностью электронной схеме на транзисторах или тиристорах, сварочные инверторы обладают небольшой массой и компактными размерами.

5.3
Напряжение, В (?)

Эта характеристика описывает напряжение в электрической сети, от которой питается сварочный аппарат. Большинство моделей сварочных инверторов разработано с учетом их подключения к бытовой сети 220 В, но есть и такие, которые могут работать от промышленной электросети 380 В. Если вы планируете использовать аппарат и на работе, и в быту, рекомендуем присмотреться к моделям, которые допускают питание от двух сетей.

220
Габаритные размеры, мм (?)

От габаритов и веса сварочного аппарата зависит, насколько удобно будет его перемещать.

125x190x300
Мощность, кВт (?)

Потребляемая при работе электроэнергия в единицу времени, равная произведению силы тока и напряжения. Следует запомнить, что эффективная мощность аппарата всегда немного меньше потребляемой, и выбор конкретной модели следует делать с запасом в 20-30% от рассчитанного значения.

6.2
Диаметр электрода max, мм (?)

Диаметр электрода определяется толщиной свариваемых материалов и видом соединения. Сварочный ток определяется  в зависимости от диаметра электрода. Таким образом, для каждой конкретной задачи требуется электрод соответствующего диаметра, который, в свою очередь, должен поддерживаться сварочным инвертором.

5
Диаметр электрода min, мм (?)

Диаметр электрода определяется толщиной свариваемых материалов и видом соединения. Сварочный ток определяется  в зависимости от диаметра электрода. Таким образом, для каждой конкретной задачи требуется электрод соответствующего диаметра, который, в свою очередь, должен поддерживаться сварочным инвертором.

2
Сварочный ток max, А (?)

Сварочный ток определяется  в зависимости от диаметра электрода и толщины свариваемых металлов. Это одна из важнейших характеристик сварочных аппаратов всех видов. Сила тока, в свою очередь, находится в зависимости от мощности оборудования. Таким образом, для получения большой производительности рекомендуется приобрести мощный профессиональный аппарат.

200
Сварочный ток min, А (?)

Минимальный сварочный ток говорит о возможности сварочного аппарата выполнять тонкую аккуратную работу, в частности с использованием электродов малого диаметра.

30
Напряжение холостого хода, В (?)

При проведении сварочных работ в условиях повышенной влажности, замкнутых пространствах и стесненных условиях (колодцах, тоннелях, резервуарах и пр.) для соблюдения требований техники безопасности используются сварочные инверторы со встроенным устройством (блоком) снижения напряжения холостого хода (VRD), которое  обеспечивает электробезопасность сварщика. Устройство понижает напряжение холостого хода сварочного инвертора  до безопасного значения 15 В  при размыкании сварочной цепи и возвращает  инвертор в исходное состояние при касании электродом детали.

65

Портативный сварочный аппарат с инвертором ARC MMA на 200 Ампер

Демонстрация:

Технические характеристики:

• Номинальное входное напряжение: 240 В (50/60 Гц)
• Номинальная входная мощность: 7,7 кВА
• Напряжение холостого хода: 60 ​​В
• Диапазон выходного тока: 20-200 А
• КПД: 80%
• Мощность холостого хода : 40 Вт
• Напряжение холостого хода: 60 ​​В
• Класс защиты: IP21S
• Максимальный номинальный входной ток: 22 A
• Номинальный рабочий цикл: 35% при 200 A, 60% при 120 A
• Толщина сварки: 0. 8-10 мм
• Диаметр электрода: <= 3,2 мм
• Размер: 320 (Д) x130 (Ш) x270 (В) мм
• Вес: 3,15 кг
• Штекер 10A стандарта AUS / ANZ

Упаковка:

• Сварочный аппарат с инвертором постоянного тока IGBT x1
• Держатель электрода с проводом электрода длиной 2 м x1
• Зажим заземления с проводом заземляющего электрода 1,5 м x1
• Маска для защиты глаз при сварке x1
• Кисть x1
• Дополнительный переносной переносной кейс для выдувного формования x1
• Руководство на английском языке x1

Taurus Legend предлагает 12-месячную гарантию на все товары с момента покупки.Это не может быть исключено согласно Закону о защите прав потребителей Австралии. Гарантийный срок при коммерческом использовании составляет 3 месяца.

Просмотр подробностей

1. Мы доставим ваш заказ (ы) через почту Австралии, курьерскую службу Fastway или TNT Road Express.

2. Как только ваш платеж будет очищен, мы отправим ваш заказ (ы) со склада в Мельбурне в течение 24 часов.

3. Срок доставки обычно составляет от 2 до 7 рабочих дней в зависимости от вашего местоположения. Для клиентов из Мельбурна, Сиднея, Аделаиды, Брисбена это обычно занимает всего 2-4 рабочих дня.

4. Мы разрешим водителям курьера оставить вашу посылку в безопасных зонах вашего помещения, если никого нет дома, если вы не свяжетесь с нами, чтобы не согласиться с «Разрешить выезд».

5. Для тяжелых отправлений настоятельно рекомендуется указывать физический адрес нежилого помещения для удобства доставки.
Если у вас нет служебного адреса в промышленной зоне, есть вероятность, что вам может потребоваться забрать свой предмет на ближайшем складе Big Post. Big Post уведомит вас о необходимости забрать посылку по электронной почте или с помощью текстового сообщения.Однако вы должны забрать свою посылку на их складе в течение 10 дней, иначе они могут вернуть ее отправителю. В этом случае первоначальные почтовые расходы не подлежат возврату.

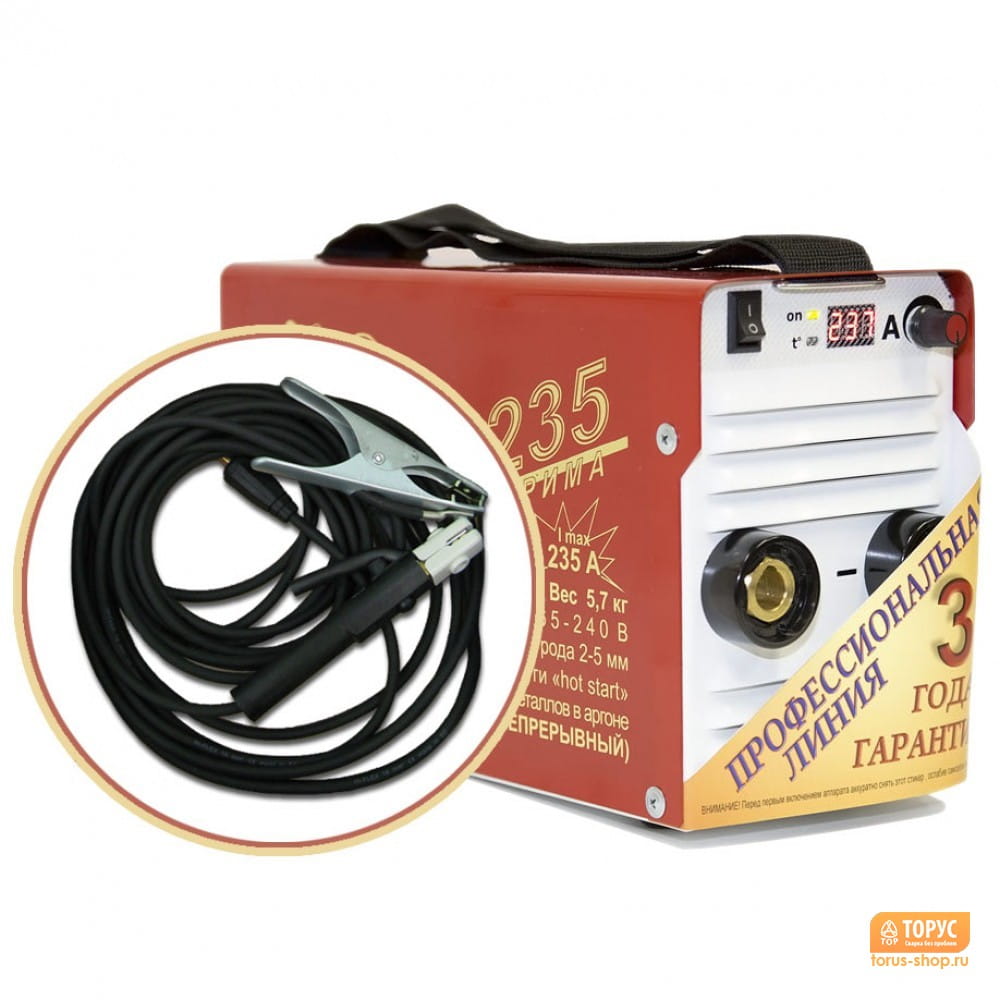

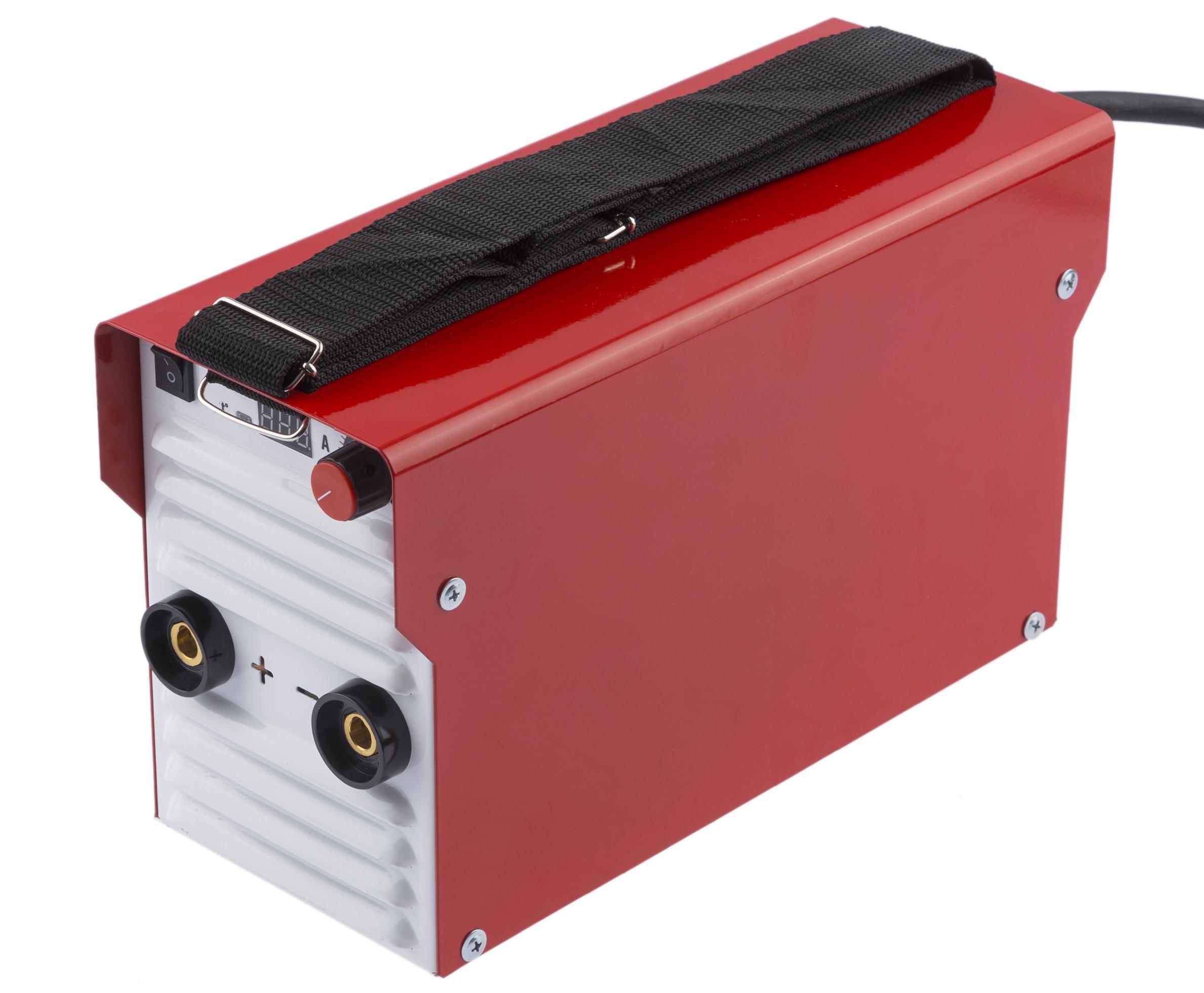

ИНВЕРТОР СВАРОЧНЫЙ ТОР-200, КОМПАНИЯ ТОР, Россия

205,00 $ TTC

Описание

ТОРУС-200 - современный сварочный инверторный аппарат на базе цифрового высокочастотного преобразователя сетевого напряжения. Аппарат предназначен для электродуговой сварки низкоуглеродистых, легированных и нержавеющих сталей, может работать в режимах TIG и MMA. Получение качественных сварных швов не требует от сотрудника высокой квалификации, что актуально для начинающих сварщиков. В режиме короткого замыкания устройство практически не потребляет ток, что позволяет питать его от бензиновых силовых агрегатов мощностью 4 кВт (6 кВА) и бытовой сети с просадками до 165 В. ТОРУС-200, как и другие инверторные сварочные аппараты линейки ТОРУС, позволяют получать сварку со стабильными параметрами.Для него характерны: небольшой вес - 5 кг, высокий КПД и возможность работы с электродами толщиной от 1,6 до 5 миллиметров. Кроме того, сварочный инвертор ТОРУС-200 рассчитан на продолжительную работу не только в помещении, но и на открытом воздухе.

Сварка, пайка и пайка - оборудование и материалы

  • Аппараты автогенные сварочные
  • инверторные сварочные аппараты
  • Сварочные аппараты переносные

Характеристики продукта

Максимальная мощность, кВт 6,2
Максимальный ток - Мин. Ток, А 30–200
Напряжение, В 220
Мин. Входное напряжение, В 165
Напряжение холостого хода, В 65
Продолжительность включения на максимальном токе,% 60
Масса, кг 5
Фирменное наименование Торус
Страна происхождения Россия

Росси

Ведущий продавец сварочных аппаратов и зарядных устройств, Rossi поставляет на австралийский рынок сварочные решения высочайшего стандарта.Мы ценим то, что вне зависимости от того, находитесь ли вы в магазине или на месте, вы не хотите иметь дело с множеством различных единиц оборудования. Зная это, наша основная цель - предоставить современные многофункциональные сварочные аппараты, которые выполняют комбинации сварки MIG, MAG, MMA и TIG, а также плазменной резки. Бренд Rossi известен тем, что поставляет продукцию, которая является динамичной, надежной, долговечной, управляемой и безопасной в эксплуатации.

Получение и сохранение этой репутации стало возможным благодаря использованию современных инверторных технологий и здравому смыслу подходов к проектированию устройств, отвечающих потребностям рынка.По сути, продукция Rossi была разработана с учетом универсальности и полезности, при этом соблюдая все австралийские стандарты. Наша линейка зарядных устройств для аккумуляторов была разработана с тем же упорством, что и наши сварщики и резаки, что еще больше усилило нашу цель по выпуску универсальных продуктов. Приобретая Rossi, вы понимаете, что получаете оборудование, отвечающее современным требованиям для сварки и зарядки.

  • Росси

    ПРОДАЖА EOFY

    wh-4000
    • Подлинное производство ROSSI
    • Серия
    • Industries с самым быстрым СОЛНЕЧНЫМ питанием - Реагирует в пределах 0. 0002 сварочного удара
    • Идеально подходит для всех областей применения дуговой, MIG, TIG, MAG сварки
    • Самозарядные резервные батареи - замена не требуется
    • Бесступенчатая регулировка по DIN от 9 до 13
    • Сменные прозрачные линзы DIN 4 и картридж для затемнения
    • Регулировка набора поворотной головки одним касанием для удобной посадки
    • Качественная набивка из пеноматериала
    • Превосходит стандарты ANSIZ87.1, EN175 и CE.
    • ГАРАНТИЯ НА 12 МЕСЯЦЕВ НА ЗАМЕНУ
    ПРОДАЖА EOFY
  • org/Product"> Росси

    ПРОДАЖА EOFY

    wh-6000
    • Подлинное производство ROSSI
    • Серия
    • Industries с самым быстрым СОЛНЕЧНЫМ питанием - Реагирует в пределах 0.0002 сварочного удара
    • Идеально подходит для всех областей применения дуговой, MIG, TIG, MAG сварки
    • Бесступенчатая регулировка по DIN от 9 до 13
    • Сменные прозрачные линзы DIN 4 и картридж для затемнения
    • Регулировка набора поворотной головки одним касанием для удобной посадки
    • Качественная набивка из пеноматериала
    • Превосходит стандарты ANSIZ87. 1, EN175 и CE.
    • ГАРАНТИЯ НА 12 МЕСЯЦЕВ НА ЗАМЕНУ
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WH-ROSI-4095
    • Подлинное производство ROSSI
    • Industries Самый быстрый диапазон солнечных батарей - реагирует в пределах 1/15 000 секунды после удара сварным швом
    • Идеально подходит для всех видов сварки ARC, MIG, TIG, MAG
    • Самозарядные резервные батареи - замена не требуется
    • Бесступенчатая регулировка по DIN от 9 до 13
    • Сменные прозрачные линзы DIN4 и затемняющий картридж
    • Регулировка набора поворотной головки в одно касание для удобной посадки
    • Качественная набивка из пеноматериала
    • Превосходит ANSIZ87. 1, стандарты EN175 и CE
    • Гарантия на замену 12 месяцев
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    Wh5000-FIRE
    • Подлинное производство ROSSI
    • Серия
    • Industries с самым быстрым СОЛНЕЧНЫМ питанием - Реагирует в пределах 0. 0002 сварочного удара
    • Идеально подходит для всех областей применения дуговой, MIG, TIG, MAG сварки
    • Самозарядные резервные батареи - замена не требуется
    • Бесступенчатая регулировка по DIN от 9 до 13
    • Сменные прозрачные линзы DIN 3 или 4 и затемняющий картридж
    • Регулировка набора поворотной головки одним касанием для удобной посадки
    • Превосходит стандарты ANSIZ87.1, EN175 и CE.
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WH8000-FIRE
    • Подлинное производство ROSSI
    • Серия
    • Industries с самым быстрым СОЛНЕЧНЫМ питанием - Реагирует в пределах 0.0002 сварочного удара
    • Идеально подходит для всех областей применения дуговой, MIG, TIG, MAG сварки
    • Самозарядные резервные батареи - замена не требуется
    • Бесступенчатая регулировка по DIN от 9 до 13
    • Сменные прозрачные линзы DIN 4 и картридж для затемнения
    • Регулировка набора поворотной головки одним касанием для удобной посадки
    • Качественная набивка из пеноматериала
    • Превосходит стандарты ANSIZ87.1, EN175 и CE.
    • ГАРАНТИЯ НА 12 МЕСЯЦЕВ НА ЗАМЕНУ
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WH8000-ФЛАГ
    • Подлинное производство ROSSI
    • Серия
    • Industries с самым быстрым СОЛНЕЧНЫМ питанием - Реагирует в пределах 0.0002 сварочного удара
    • Идеально подходит для всех областей применения дуговой, MIG, TIG, MAG сварки
    • Самозарядные резервные батареи - замена не требуется
    • Бесступенчатая регулировка по DIN от 9 до 13
    • Сменные прозрачные линзы DIN 4 и картридж для затемнения
    • Регулировка набора поворотной головки одним касанием для удобной посадки
    • Качественная набивка из пеноматериала
    • Превосходит стандарты ANSIZ87.1, EN175 и CE.
    • ГАРАНТИЯ НА 12 МЕСЯЦЕВ НА ЗАМЕНУ
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDMIGROSB195
    • Новейшие технологии MIG / MAG / MMA
    • Выключатель MIG ВКЛ / ВЫКЛ
    • 240 В, с вилкой на 15 А
    • Full 40-195amp - мощный твердотельный MIG
    • Технология защиты от прилипания - Сварка стали, нержавеющей стали, меди, железа и др.
    • Газовая / безгазовая сварочная установка на постоянном токе
    • Регулируемая подача проволоки на лету
    • Вмещает катушки весом до 5 кг от 0.6-0,8 мм и 0,8-1,0 мм
    • ГАРАНТИЯ 1 ГОД
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDARCROSA200
    • Диапазон тока 10–200 А!
    • Технология инвертора iGBT
    • Новейшая технология сверхстабильных инверторов постоянного тока
    • Arc Force - Ток автоматически увеличивается, если длина дуги слишком мала
    • Плавно перемещает широкий спектр стержней - до 4 мм
    • Сварные швы из 1.Толщина от 5 мм до 12 мм
    • Промышленные стандартные розетки DIN
    • Сверхпортативный - всего 4,5 кг
    • Подлинное качество ROSSI!
    • Сертификат EMC и C-Tick, ГАРАНТИЯ 1 ГОД
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDWSMROSA200
    • Инверторный сварочный аппарат TIG / MMA - подлинное многофункциональное устройство Rossi!
    • 200A Tig - 160A ARC, диапазон тока 10-200 А
    • Новейшая технология сверхстабильного инвертора постоянного тока iGBT
    • Широкий 1.Толщина 5 мм - 12 мм в MMA / Arc
    • Сварка нержавеющей стали, низкоуглеродистой стали, меди, железа и др.
    • Розетки стандарта DIN
    • Сверхпортативный - всего 8,5 кг
    • Совместимость с генератором
    • Дополнительные аксессуары
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDHMTROSASFS
    • Подлинное производство ROSSI
    • Industries Диапазон самых быстрых СОЛНЕЧНЫХ ПИТАНИЙ - Реагирует в пределах 00002с сварочного удара
    • Идеально подходит для всех областей применения дуговой, MIG, TIG, MAG сварки
    • Самозарядные резервные батареи - замена не требуется
    • Бесступенчатая регулировка по DIN от 9-13
    • Сменные прозрачные линзы DIN 4 и картридж для затемнения
    • Регулировка набора поворотной головки в одно касание для удобной посадки
    • Качественная набивка из пеноматериала
    • Превосходит ANSIZ87.1, стандарты EN175 и CE.
    • ГАРАНТИЯ НА ЗАМЕНУ 12 МЕСЯЦЕВ
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDMIGROSA130
    • Подлинный Rossi с новейшей технологией MIG
    • Газ + безгазовый режим
    • Full 30-130Amp - мощный твердотельный MIG
    • Длинный 2.2 м шнур резака
    • Регулируемая подача проволоки на лету
    • Сверхпортативный и легкий
    • Устройство защиты от перегрева / перегрузки по току / перегрузки
    • Сертификат EMC и C-Tick
    • Гарантия Австралии
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDCRTROSBD55
    • Достаточно места для хранения для полноразмерного газового баллона или 2 небольших резервуаров с двумя легко устанавливаемыми цепями для резервуаров
    • Двойной держатель для фонарей, шлемов, зажимов, перчаток и других принадлежностей
    • Четыре просторных ящика с наклонной верхней полкой для легкого доступа к органам управления сварщика
    • Поворачиваемые на 360 ° передние поворотные колеса с тормозом для максимальной мобильности
    • Задние колеса 15 см из цельной резины на одной оси для оптимальной устойчивости
    • Изготовлен из деловой стали с порошковым покрытием
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDCRTROSBN53
    • Оригинал Rossi Deluxe
    • Три вместительные полки
    • Полноразмерный резервуар для хранения газа
    • Двойные цепи easy-fit для цистерн
    • Угловая верхняя полка для легкого доступа к органам управления сварщика
    • Двойные держатели для пистолетов, держатели и зажимы
    • Задние 6-дюймовые колеса из цельной резины на одной оси для оптимальной устойчивости
    • Поворачиваемые на 360 ° передние колеса с тормозом для максимальной мобильности
    • Изготовлен из деловой стали с порошковым покрытием
    • Грузоподъемность массивной 50кг
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDMIGROSC185
    • Новейшая технология MIG / MAG
    • Используйте со стандартным бытовым питанием 240 В, 15 А
    • Full 40-185amp - мощный твердотельный MIG
    • Антипригарная технология - Сварка стали, меди, железа и др.
    • Газовая / безгазовая сварочная установка на постоянном токе
    • Регулируемая подача проволоки на лету
    • Вмещает катушки весом до 5 кг от 0.6-0,8 мм и 0,8-1,0 мм
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDMMAROSA2C0
    • Диапазон тока 20-200 А
    • Сверхкомпактная конструкция
    • Инверторная технология iGBT
    • Тородиальный трансформатор из чистой меди
    • Новейшая технология сверхстабильных инверторов постоянного тока
    • Сварные швы из 1.Толщина от 5 мм до 12 мм
    • Розетки стандарта DIN
    • Система автоматического отключения предотвращает перегрузку и перегрев
    • Сверхпортативный и сверхкомпактный дизайн
    • Уникальное покрытие для предотвращения передачи удара
    • Маска и аксессуары в комплекте
    • Сертификат RoHS и C-Tick
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDMMAROSA2C5
    • Диапазон тока 20-180 ампер
    • Сверхкомпактная конструкция
    • Технология полупроводникового стабилитрона
    • Тороидальный трансформатор из чистой меди
    • Сварные швы из 1.Толщина от 5 мм до 12 мм
    • Розетки стандарта DIN
    • Система автоматического отключения предотвращает перегрузку и перегрев
    • Сверхпортативный и сверхкомпактный дизайн
    • Уникальное покрытие для предотвращения передачи удара
    • Маска и аксессуары в комплекте
    • Сертификат RoHS и C-Tick
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDCUTROSA1C4
    • Сварочный аппарат 3 в 1 TIG, Stick and Cut
    • Диапазон тока 10-220 А
    • Сверхкомпактная конструкция
    • Инверторная технология iGBT
    • Тороидальный трансформатор из чистой меди
    • Новейшая технология сверхстабильных инверторов постоянного тока
    • Розетки стандарта DIN
    • Автоматическая система предотвращения перегрузки и перегрева
    • Ультрапортативный дизайн
    • Уникальное покрытие для предотвращения передачи удара
    • Маска и аксессуары в комплекте
    • Сертификат RoHS и C-Tick
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    GENWLDROSA4C5
    • Оригинальный 4-тактный сварочный аппарат ROSSI 7HP 208cc с приводом от двигателя
    • Универсальное решение для сварки с дистанционным управлением
    • Технология полупроводникового стабилитрона
    • Двойная ручка с усиленной стальной рамой с порошковым покрытием
    • Быстрый запуск с легкой заслонкой
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDMMAROSB2C5
    • Подлинное качество ROSSI!
    • Диапазон тока 20 - 250 А!
    • Сверхкомпактная конструкция
    • Технология инвертора iGBT
    • Новейшая технология сверхстабильных инверторов постоянного тока
    • Arc Force - Ток автоматически увеличивается, если длина дуги слишком мала
    • Сварные швы из 1.Толщина от 6 мм до 4,0 мм
    • Промышленные стандартные розетки DIN
    • Сверхпортативный - всего 5 кг
    • Утверждение EMC и C-Tick, ГАРАНТИЯ 1 ГОД
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDPTAROSA2C5
    • Диапазон тока 20-250 А
    • Технология полупроводникового стабилитрона
    • Новейшая технология сверхстабильных инверторов постоянного тока
    • Плавно перемещает широкий спектр штанг - до 4 мм
    • Розетки стандарта DIN
    • Сверхпортативный - всего 4 кг
    • Оригинальное качество Rossi
    • Сертификат EMC и C-tick
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    ATOCHG750ROSB
    • Оригинальное многофункциональное зарядное устройство Rossi 12В / 24В
    • 750 А двигатель от внешнего источника / функция запуска от внешнего источника для немедленного запуска автомобиля
    • Безопасная работа
    • Удобный цифровой светодиодный амперметр для отображения уровня заряда и статуса заряда
    • Идеально для зарядки аккумуляторов автомобилей, квадроциклов, лодок, тракторов и грузовиков
    • Подходит для свинцово-кислотных аккумуляторов
    • Настройки быстрой / медленной зарядки для безопасной и надежной зарядки
    • Легкая, качественная и надежная конструкция
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    ATOCHG280ROSACAB
    • Оригинальное многофункциональное зарядное устройство Rossi 12В / 24В
    • 280A Двигатель от внешнего источника / функция запуска от внешнего источника для немедленного запуска автомобиля
    • Защита от случайной обратной полярности
    • Удобный амперметр для отображения уровня заряда и статуса заряда
    • Идеально для зарядки аккумуляторов автомобилей, квадроциклов, лодок, тракторов и грузовиков
    • Подходит для свинцово-кислотных аккумуляторов
    • Настройки быстрой / медленной зарядки для безопасной и надежной зарядки
    • Легкий и портативный, качественная конструкция и надежность
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDMMAROSA3C0
    • Диапазон тока 20-300 ампер
    • Сверхкомпактная конструкция
    • Технология полупроводникового стабилитрона
    • Тороидальный трансформатор из чистой меди
    • Сварные швы из 1.Толщина от 5 мм до 12 мм
    • Розетки стандарта DIN
    • Система автоматического отключения предотвращает перегрузку и перегрев
    • Сверхпортативный и сверхкомпактный дизайн
    • Уникальное покрытие для предотвращения передачи удара
    • Маска и аксессуары в комплекте
    • Сертификат RoHS и C-Tick
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDMIGROSA2C2
    • 4in1 MIG / TIG / Stick / Gas / Gasless Capability
    • Диапазон тока 20-220 А
    • Сверхкомпактная конструкция
    • Технология инвертора Semi-Zener iGBT
    • Тороидальный трансформатор из чистой меди
    • Сварные швы до 4 шт.0мм толщина
    • Розетки стандарта DIN
    • Система автоматического отключения предотвращает перегрузку и перегрев
    • Ультрапортативный дизайн
    • Уникальное покрытие для предотвращения передачи удара
    • Маска, чехол для сварки TIG и аксессуары
    • Сертификат RoHS и C-Tick
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDTIGROSA2C2
    • Функция 2-в-1 для TIG и ручной сварки
    • Диапазон тока 10-220 А
    • Сверхкомпактная конструкция
    • Инверторная технология iGBT
    • Тороидальный трансформатор из чистой меди
    • Новейшая технология сверхстабильных инверторов постоянного тока
    • Розетки стандарта DIN
    • Автоматическая система предотвращения перегрузки и перегрева
    • Ультрапортативный дизайн
    • Уникальное покрытие для предотвращения передачи удара
    • Маска и аксессуары в комплекте
    • Сертификат RoHS и C-Tick
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDMIG155BROS
    • Новейшие технологии MIG / MAG / MMA
    • 240 В с вилкой на 15 А
    • Full 40-155Amp - мощный твердотельный MIG
    • Технология Anti Stick
    • Длинный 2.Свинец резака 0M
    • Регулируемая подача проволоки на лету и четырехступенчатая мощность
    • Газовая / безгазовая сварочная установка на постоянном токе
    • Принимает катушки весом до 5 кг толщиной 0,6-1,0 мм
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDMMAROSB200
    • Подлинное качество ROSSI!
    • Диапазон тока 20–200 А!
    • Сверхкомпактная конструкция
    • Технология инвертора iGBT
    • Новейшая технология сверхстабильных инверторов постоянного тока
    • Arc Force - Ток автоматически увеличивается, если длина дуги слишком мала
    • Сварные швы из 1.Толщина от 6 мм до 2,5 мм
    • Промышленные стандартные розетки DIN
    • Сверхпортативный - всего 5,5 кг
    • Утверждение EMC и C-Tick, ГАРАНТИЯ 1 ГОД
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDPTAROSA160
    • Диапазон тока 20 - 160 А
    • Инверторная технология iGBT
    • Новейшая технология сверхстабильных инверторов постоянного тока
    • Плавно перемещает широкий спектр штанг - до 4 мм
    • Розетки стандарта DIN
    • Сверхпортативный - всего 3 кг
    • Оригинальное качество Rossi
    • Сертификат EMC и C-tick
    • Расширенная гарантия AU
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDCUTROSA04X
    • Технология инвертора Semi-Zener IGBT
    • Режет сплошной лист толщиной до 12 мм
    • Суперстабильный регулятор HF Pilot Arc
    • Таймер расширенного потока после обработки предотвращает образование трещин
    • Удобный для генератора, ультрапортативный и легкий
    • Тороидальный трансформатор из чистой меди
    • Схема защиты от перегрева / перегрузки по току / перегрузки
    • Rossi качество и надежность
    • Маска и аксессуары в комплекте
    • Сертификат EMC и C-Tick
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDMIGROSA3C0
    • Инверторная технология SEMI-ZENER
    • Подлинный Rossi с новейшей технологией MIG / MMA
    • Full 20-300Amp - мощный твердотельный MIG
    • Сварка стали, нержавеющей стали, меди, железа + др.
    • Газовая / безгазовая сварка MIG
    • Регулируемая подача проволоки на лету
    • Принимает катушки весом до 5 кг с 0.6 - 1,0 мм
    • Удобство для генератора, ультрапортативный и легкий
    • Схема защиты от перегрева / перегрузки по току / перегрузки
    • Сертификат EMC и C-Tick
    • Допуск Intertek
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDPTAROSA620
    • Мощная универсальная мастерская
    • Инверторный сварочный аппарат 3 в 1 TIG / MMA / CUT
    • Инверторная технология SEMI-ZENER ™ для оптимального КПД и рабочего цикла
    • ВЧ пуск вспомогательной дуги
    • Сварные швы Сталь, нержавеющая сталь, медь, железо и др.
    • Портативный и легкий - всего 8 кг
    • 100% совместимость с генератором
    • Сертификат EMC и C-Tick
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDMPTROSB416
    • Новейший инверторный сварочный аппарат 3-в-1 для TIG / MMA / CUT - Мастерская «все в одном»
    • Технология полупроводникового стабилитрона
    • Поставляет 160A Tig - 160A ARC - 40A Диапазон плазменной резки
    • Сверхстабильная система управления Pilot Arc - прорезает ржавчину и краску
    • Цифровой дисплей
    • Сварка стали, нержавеющей стали, меди, железа + др.
    • Удобный для генератора, ультрапортативный и легкий
    • Схема защиты от перегрева / перегрузки по току / перегрузки
    • Rossi качество и надежность
    • Сертификат EMC и C-Tick
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDMIGROSA1C7
    • 2in1 MIG / Stick Capability
    • Диапазон тока 20-170 А
    • Сверхкомпактная конструкция
    • Инверторная технология iGBT
    • Тороидальный трансформатор из чистой меди
    • Новейшая технология сверхстабильных инверторов постоянного тока
    • Сварные швы из 1.Толщина от 6 мм до 4,0 мм
    • Розетки стандарта DIN
    • Система автоматического отключения предотвращает перегрузку и перегрев
    • Ультрапортативный дизайн
    • Уникальное покрытие для предотвращения передачи удара
    • Футляр, маска для лица и аксессуары
    • Сертификат RoHS и C-Tick
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDTIGROSA2C5
    • 3-в-1 TIG, Stick и Pulse
    • Возможность сварки переменным и постоянным током
    • Диапазон мощного тока 10-250 А
    • Технология инвертора Semi-ZenerTM iGBT
    • RapidPulseTM для чистых сварных швов
    • Точный цифровой дисплей тока
    • Тороидальный трансформатор из чистой меди
    • Ножная педаль из сверхпрочного сплава
    • Розетки стандарта DIN
    • Автоматическая система предотвращения перегрузки и перегрева
    • Портативная конструкция
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDMIGROSA185
    • Новейшая технология MIG / MAG
    • Используйте со стандартным бытовым питанием 240 В, 15 А
    • Full 40-185amp - мощный твердотельный MIG
    • Антипригарная технология - Сварка стали, меди, железа и др.
    • Газовая / безгазовая сварочная установка на постоянном токе
    • Регулируемая подача проволоки на лету
    • Вмещает катушки весом до 5 кг от 0.6-0,8 мм и 0,8-1,0 мм
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDMIG185BROS
    • Новейшие технологии MIG / MAG / MMA
    • Full 40-185amp - мощный твердотельный MIG
    • Антипригарная технология - Сварка стали, меди, железа и др.
    • Газовая / безгазовая сварочная установка на переменном токе
    • Регулируемая подача проволоки на лету
    • Вмещает катушки весом до 5 кг от 0.6-1,0 мм
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDMIG280BROS
    • Инверторная технология SEMI-ZENER
    • Подлинный Rossi с новейшей технологией MIG / MMA
    • Full 50-280Amp - мощный твердотельный MIG
    • Сварка стали, нержавеющей стали, меди, железа + др.
    • Газовая / безгазовая сварка MIG
    • Регулируемая подача проволоки на лету
    • Принимает катушки весом до 5 кг с 0.6 - 1,0 мм
    • Удобство для генератора, ультрапортативный и легкий
    • Схема защиты от перегрева / перегрузки по току / перегрузки
    • Сертификат EMC и C-Tick
    • Допуск Intertek
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WLDMIGROSA220
    • Siemens (Infineon Германия) Технология инвертора IGBT
    • Многофункциональный универсальный сварочный аппарат MIG / MAG / TIG / MMA
    • Газ / без газа
    • Превосходный рабочий цикл с негабаритным охлаждением
    • Super Stable ARC Force and Post Flow Control
    • Промышленные стандартные розетки DIN
    • Сваривает сталь, медь, углерод, нержавеющую сталь, молибден и многое другое!
    • Rossi качество и надежность
    • Сертификат EMC и C-Tick
    ПРОДАЖА EOFY
  • Росси

    ПРОДАЖА EOFY

    WELD-CUT40
    • Siemens (Infineon, Германия) Технология инвертора IGBT
    • Подлинная плазменная панель Rossi
    • Прецизионные пропилы - сплошной лист толщиной до 8 мм
    • Сверхстабильная система управления Pilot Arc - Режет ржавчину и краску
    • Таймер с улучшенным пост-потоком предотвращает образование трещин
    • Совместимость с генератором, ультрапортативный и легкий
    • Схема защиты от перегрева / перегрузки по току / перегрузки
    • Rossi качество и надежность
    • Сертификат EMC и C-Tick
    ПРОДАЖА EOFY

Успех! Теперь вы подписаны на наш список рассылки

т.J. Снегостойкое сварочное оборудование, расходные материалы и услуги

Miyachi

Miyachi

05

ДА

Первый и последний

ДА

циклов:

DC: мс

Miyachi

Портативный портативный

MM-410A

инвертор постоянного и переменного тока,

инвертор переменного тока,

транзистор,

конденсатор разряд

0,100-2,000 кА

0,30-6,00 кА

1,00-20,00 кА

3,0-60,0 кА

10,0-200,0 кА

127

AC: 0.5-250,0 CYC (50 Гц), 0,5-300,0 CYC (60 Гц) или 1-5000 мс

ДА

ДА

ДА

Первая и последняя

ДА

$$$$

USB / Ethernet

(протокол: TCP / IP)

5,7-дюймовая цветная сенсорная панель

Miyachi

Портативный переносной

MM-315A

Источники питания переменного тока и инвертора

1-9.99 и 5-49,9 кА RMS

1

AC: 1-99

DC: 1-40 циклов

NO

YES

YES

Первый цикл

НЕТ

$

Нет

Нет

Нет

MB-500-15 Тороидальная катушка в комплекте

только

MM-123A

AC, инвертор постоянного тока,

инвертор переменного тока,

транзистор,

разряд конденсатора

0.100 ~ 2,000 кА /

1,00 ~ 20,00 кА /

10,0 ~ 200,0 кА

31

0,5 ~ 150 циклов переменного тока

Инвертор переменного тока: 0,5 ~ макс. 1500 цикл

ДА

ДА

ДА

Первый и последний

ДА

$$

Ethernet (протокол: TCP / IP

)

Дополнительно

Предлагаемая тороидальная катушка: MB-400M или MB-800M

Dengensha

Большой портативный

WS-80

AC, DC инвертор,

разряд,

трехфазный преобразователь частоты

0.5-100 кА

16 выбранных извне

1-99 циклов

ДА

ДА

ДА

Первый и последний

3 9008 $$

Сохраняет до 800 сварных швов

RS-232/485 и ввод / вывод

Встроенный термопринтер

Н / Д

Съемный блок, тороидальная катушка в комплекте модель 1B8L

Miyachi

Большой переносной

MM-400A

Однофазный инвертор постоянного и переменного тока,

инвертор переменного тока,

транзистор,

3 конденсатор 900

0.10-200 кА

127

0,5-2000 циклов или 1-5000 мс

ДА

ДА

ДА

Первая и последняя

$$$

RS-232C / RS-485 / Ethernet (протокол: TCP / IP)

Встроенный принтер

Н / Д

WeldComputer

Большой переносной

Weldview

Однофазный переменного и постоянного тока,

трехфазный,

разрядный конденсатор,

или инверторного типа

.001A-999,9 кА

10,000

0,5-32000 циклов или 10 мкс - 10 мин

ДА

ДА

ДА

$$$

Локальное хранилище для 1000000 сварных швов (типичное). Стандартные данные по сети или на съемном носителе и вводе / выводе

Экспорт на ПК для печати

Н / Д

Доступны дополнительные датчики давления, силы и перемещения.Также доступны многоканальные устройства.

Денгенша

Портативный переносной

WS-100

Инвертор постоянного и переменного тока,

разряда конденсатора,

трехфазный преобразователь частоты

переменного тока: 0,6 А -50 кА

DC: 1A-50 кА

1

AC: циклы

DC: мс

NO

YES

YES

ДА

$

Среднеквадратичный ток и время: 10 000 точек

Среднеквадратичный ток каждого цикла: 50 точек

Форма волны: 3 точки

USB типа B для ПК и программного обеспечения

Экспорт на ПК для печати

Н / Д

1B4S3UL Тороидальная катушка 400 мм (в комплекте) Тороидальная катушка IB8s3UL 800 мм (продается отдельно) Дополнительный датчик давления r до 10 кН

Entron

Портативный переносной

WA2

AC, MFDC

1A-60kA

1

НЕТ

ДА

ДА

Первый и последний

ДА

$

Ограниченный размер памяти на плате зависит от размера сварного шва .USB mini B к ПК и ПО

Экспорт на ПК для печати

Н / Д

Дополнительный аттенюатор до 300 кА. Выход интегратора для подключения осциллографа или другого записывающего прибора, если необходимо.

TECNA

Большой переносной

TE1700

AC, DC / MFDC, CD

4-190 кА

16

99 циклов

Постоянный ток: 1-200 мс

ДА

ДА

ДА

Регулируемый

ДА

$$$

Внутренняя память, Wi-Fi -Fi, Ethernet, USB

Экспорт на ПК для печати

Устройство также измеряет силу, имеет встроенные сварочные столы и графическое представление силы и тока

сварочный аппарат малый zx7 250mini портативный

Маленький сварочный аппарат Zx7-250mini Портативный медный инвертор 220 В Tig Argon Arc Gas -less Mig Welder DC Mini Household Mig Welder

Электросварочный аппарат ZX7-250 с двойным напряжением 220В380В бытовой небольшой портативный портативный

Электросварочный аппарат ZX7-250 с двойным напряжением 220В380В бытовой небольшой портативный портативный

ZX7-250X Медный сердечник для небольшой бытовой сварки 220 В однофазный инверторный ручной сварочный аппарат постоянного тока

ZX7-250E Инверторный сварочный аппарат с двойным напряжением постоянного тока 220V Бытовой малый

20-250A Регулируемый по току портативный бытовой электросварочный аппарат IGBT Цифровое паяльное оборудование со светодиодным дисплеем ZX7-250

20-250A Регулируемый по току портативный бытовой электросварочный аппарат IGBT Цифровое паяльное оборудование со светодиодным дисплеем ZX7-250

ZX7-250 Аппарат для дуговой сварки 220 В IGBT Инвертор 250A Сварочный аппарат MMA с зажимом заземления Сварочный держатель

4.0Т небольшой двойной сварочный аппарат ЗС7-270
электрического напряжения 220в380в

MMA-400 Инверторный сварочный аппарат постоянного тока Портативный небольшой бытовой небольшой сварочный аппарат Многофункциональный сварочный аппарат

MMA-400 Инверторный сварочный аппарат постоянного тока Портативный небольшой бытовой небольшой сварочный аппарат Многофункциональный сварочный аппарат

ZX7-250 Аппарат для дуговой сварки 220 В IGBT Инвертор 250A Сварочный аппарат MMA с зажимом заземления Сварочный держатель

Xiong Gu ZX7-400 Сварочный аппарат для дуговой сварки Xiong Gu ZX7-400S-X

ZX7-250 Мини-дуговой сварочный аппарат DC 220V250A Бытовой сварочный инвертор из чистой меди IGBT Электросварщик инструмент сварочный аппарат

ZX7-250 Мини-дуговой сварочный аппарат DC 220V250A Бытовой сварочный инвертор из чистой меди IGBT Электросварщик инструмент сварочный аппарат

1PC 220V 250A Высококачественный портативный сварочный аппарат Инверторные сварочные аппараты ZX7-250 Сварочное оборудование Сварочное оборудование Быстрая доставка

Маленький портативный бытовой сварочный аппарат 220 В Портативный сварочный аппарат из нержавеющей стали

1PC 220V 250A Высококачественный портативный сварочный аппарат Инверторные сварочные аппараты ZX7-250 Сварочное оборудование Сварочное оборудование Быстрая доставка

ARC200 Сварочный аппарат IGBT Промышленный портативный домашний сварочный мини-небольшой инверторный сварочный аппарат постоянного тока

Электросварочный аппарат 220 В, бытовой, медный, портативный, двойного напряжения, промышленный, мини-сварочный аппарат двойного назначения

Как собрать сварочный аппарат своими руками?

Ввиду того, что в повседневной жизни обычным людям часто приходится работать с металлом, многие используют сварочные аппараты .

Но не каждый может позволить себе покупку дорогостоящего оборудования, поэтому возникает вопрос, как собрать сварочный аппарат своими руками.

Процесс производства зависит от типа и конструктивных особенностей сварочного аппарата.

Современный рынок заполнен довольно большим разнообразием лучших сварочных аппаратов марки , но не все из них целесообразно собирать своими руками.

В зависимости от рабочих параметров устройств различают следующие типы устройств:

  • Выход переменного тока Переменное напряжение на выходе от силового трансформатора непосредственно на сварочные электроды.
  • постоянный ток - выходное постоянное напряжение на выходе сварочного трансформатора.
  • трехфазный - подключен к трехфазной сети.
  • инверторные устройства, выдающие импульсный ток в рабочую зону.

Первый вариант сварочного агрегата самый простой, для второго потребуется доработка классического трансформаторного устройства с выпрямительным блоком и сглаживающим фильтром. Трехфазные сварочные аппараты используются в промышленности, поэтому мы не будем рассматривать изготовление таких аппаратов для бытовых нужд.Инвертор или импульсный трансформатор - довольно сложное устройство, поэтому для сборки самодельного инвертора необходимо уметь читать схемы и иметь базовые навыки сборки электронных плат. Поскольку базой для создания сварочного оборудования является понижающий трансформатор, рассмотрим порядок изготовления от самого простого к более сложному.

По такому принципу работают классические переносные сварочные аппараты : напряжение с первичной обмотки 220 В понижается до 50 - 60 В на вторичной и подается на сварочный электрод вместе с заготовкой.

Перед тем, как приступить к изготовлению, выберите все необходимые элементы:

Магнитопровод-композитные сердечники с толщиной листа 0,35 - 0,5 мм считаются более выгодными, так как обеспечивают наименьшие потери в железе сварочного аппарата.

Лучше использовать готовый сердечник из трансформаторной стали, так как герметичность пластин играет принципиальную роль в работе магнитопровода.

Проволока для намотки катушек - сечение проводов выбирается в зависимости от величины протекающих в них токов.

Изоляционные материалы - основное требование, как к листовым диэлектрикам, так и к нативному покрытию проводов, устойчивое к высоким температурам.

В противном случае изоляция сварочного полуавтомата или трансформатора расплавится и произойдет короткое замыкание, которое приведет к выходу прибора из строя.

Самый выгодный вариант - собрать блок из заводского трансформатора, в котором вам подходят и магнитопровод, и первичная обмотка.

Но, если под рукой нет подходящего устройства, придется сделать его самому. Принцип изготовления, определение сечения и других параметров самодельного трансформатора можно найти в соответствующей статье:

В этом примере мы рассмотрим вариант изготовления сварочного аппарата с источником питания СВЧ.

Следует отметить, что сварка трансформатором должна иметь достаточную мощность, для наших целей подойдет сварочный аппарат мощностью не менее 4 - 5 кВт.

А поскольку у одного трансформатора для микроволновой печи всего 1-1,2 кВт, то для создания устройства мы будем использовать два трансформатора.

Для этого вам потребуется выполнить следующую последовательность действий:

Возьмите два трансформатора и проверьте целостность подкрылков, запитанных от сети 220В.

Обрежьте магнитопровод и снимите обмотку высокого напряжения,

Рис.1: Вырезать сердечник

Рисунок 2: Снимите обмотку высокого напряжения

оставив только низковольтную, первичную катушку в этом случае наматывать не нужно, так как вы используете заводскую.

Удалите токовые шунты из цепи катушки на каждом трансформаторе, это увеличит мощность каждой обмотки.

Для вторичной обмотки возьмите медную шину сечением 10 мм2 и намотайте ее на заранее изготовленный каркас из любых доступных материалов.

Главное, чтобы форма каркаса повторяла размеры сердечника.

Рисунок 3: Намотайте вторичную обмотку на раме

Сделайте диэлектрическую прокладку для первичной обмотки, подойдет любой негорючий материал.По длине должно хватить на обе половинки после подключения магнитопровода.

Рисунок 4. Изготовление диэлектрической прокладки

Поместите силовую катушку в магнитный сердечник. Чтобы зафиксировать обе половинки сердечника, можно использовать клей или стянуть их вместе любым диэлектрическим материалом.

Рисунок 5: Поместите катушку в магнитопровод

Подключите первичные выводы к шнуру питания, а вторичные выводы к сварочным кабелям.

Рисунок 6: Подсоедините шнур питания и кабели

Установите держатель и электрод диаметром 4–5 мм на кабель.Диаметр электродов выбирается в зависимости от силы электрического тока во вторичной обмотке сварочного аппарата, в нашем примере это 140 - 200А.

При других рабочих параметрах соответственно меняются характеристики электродов.

Во вторичной обмотке оказалось 54 витка, чтобы можно было регулировать значение напряжения на выходе прибора, сделайте два отвода из 40 и 47 витков.

Это позволит вам регулировать ток во вторичной обмотке, уменьшая или увеличивая количество витков.Эту же функцию может выполнять резистор, но только в меньшем направлении от номинала.

На постоянном токе

Такой прибор отличается от предыдущего более стабильными характеристиками электрической дуги, так как получается не напрямую от вторичной обмотки трансформатора, а от полупроводникового преобразователя со сглаживающим элементом.

Рисунок 7: Схема выпрямления сварочного трансформатора

Как видите, наматывать трансформатор для этого не нужно, достаточно доработать схему имеющегося устройства.

Благодаря этому он сможет производить более ровный шов, варить нержавеющую сталь и чугун. Для изготовления потребуются четыре мощных диода или тиристора, около 200 А каждый, два конденсатора емкостью 15000 мкФ и дроссель.

Рисунок 9: Схема подключения сглаживающего устройства

Установите полупроводниковые элементы на радиаторы охлаждения.

Рисунок 10: Установите диоды на радиаторы

Тренажеры для дома для всех мышц:

Из-за перегрева трансформатора при работе диоды могут быстро выйти из строя, поэтому им необходим принудительный отвод тепла.

Подключите диоды к мосту, как показано на рисунке выше, и подключите их к клеммам трансформатора.

Рисунок 11: Подключите диоды к мосту

Для подключения лучше использовать луженые зажимы, так как они не потеряют первоначальную проводимость от больших токов и постоянной вибрации.

Рисунок 12: Используйте луженые зажимы

Толщина проволоки подбирается в зависимости от рабочего тока вторичной обмотки.

Подключите силовые конденсаторы и дроссель к вторичной цепи диодного моста.

Рисунок 13: Подключение силовых конденсаторов

Подсоедините сварочные контуры к зажимам сглаживающего устройства, установите электрододержатели - сварочный аппарат постоянным током готов.

При сварке металлов таким аппаратом всегда необходимо контролировать нагрев не только трансформатора, но и выпрямителя. А при достижении критической температуры сделайте паузу для охлаждения элементов, иначе сварочный агрегат, сделанный своими руками, быстро выйдет из строя.

Инверторный блок:

Довольно сложное устройство для начинающих радиолюбителей. Не менее сложный процесс - подбор необходимых элементов.

Преимущество такого сварочного аппарата - значительно меньшие габариты и меньшая мощность, по сравнению с классическими аппаратами, возможность осуществлять точечную сварку и т. Д.

Рисунок 14: принципиальная схема импульсного блока

РЕКЛАМА

Во время работы такая схема преобразует переменное напряжение из сети в постоянное, а затем, используя импульсный блок, выдает ток большой амплитуды в зону сварки.

Это приводит к относительной экономии энергии устройства по сравнению с его производительностью.

Конструктивно инверторная схема сварочного аппарата включает следующие элементы

Система управления

на базе драйвера и двух транзисторов

силовая часть состоит из управляющего транзистора и выходного трансформатора

выход диодов и дроссель

система охлаждения от кулера

система обратной связи по току для контроля выходных параметров сварочного аппарата.

Для изготовления сварочного инвертора потребуется самостоятельно намотать силовой трансформатор, трансформатор тока на основе ферритового кольца. Для моста лучше использовать готовую сборку из быстродействующих полупроводниковых элементов.

К сожалению, большая часть других предметов вряд ли окажется под рукой в ​​гараже или у вас дома, поэтому их придется заказывать или приобретать в специализированных магазинах.

Из-за этого сборка инверторного блока своими руками будет не дешевле заводского варианта, а с учетом затраченного времени также будет дороже.

Поэтому для инверторной сварки лучше приобретать готовый аппарат с заданными параметрами работы.

APC Mini ARC-200D

Задача 2:

Сварка в бытовых условиях (в сельской местности, фермерском хозяйстве, на даче).

Детали - уголок, труба, толщиной до 6 мм, лист, полоса толщиной 3-5 мм.

Режим сварки - средняя продолжительность (ПВ = 40-50%).

Сеть - 220В, напряжение сети низкое, 170-190В, удлинение силового кабеля более 30м.

Сварочный ток - 50-150А.

Электроды 2,0 - 4,0 мм.

Рекомендуемые модели:

Форсаж-180 НЕОН ВД-183 Тор-200 классика

Почему выгодно покупать сварочный инвертор «САВАКО-СТ»

У нас большой опыт работы со сварочным оборудованием, у нас нет непроверенной и ненадежной продукции.

Мы тестируем оборудование перед продажей и отправкой покупателю, выполняем гарантийный и послегарантийный ремонт инверторов, поэтому знаем о них все.

Гарантируем низкие цены.

Для покупателей из регионов РФ доставляем товар бесплатно до терминала транспортной компании.

Купить инвертор сварочный в Санкт-Петербурге можно в ООО «СЕВЕКО-СТ» с гарантией, обслуживанием и удобной доставкой по России.

Подробнее:

Все части статьи:

  1. Как выбрать сварочный инвертор. Бытовые модели, марки, образцы выбора.
  2. Как правильно использовать сварочный инвертор? Популярные модели.
  3. Выберите профессиональный сварочный инвертор.
  4. Выбор и особенности электросети для профессионального инвертора.
  5. Профессиональный инвертор - примеры подбора под конкретные задачи.

Статьи по теме:

Сварочные инверторы

БАРС - достойное качество и доступные цены>

К тому же инструмент прост в освоении и достаточно эффективен. Выбор полуавтомата для проведения кузовных работ имеет свои особенности и нюансы.

Какой сварочный полуавтомат выбрать для ремонта автомобилей

Чтобы провести успешный ремонт кузова автомобиля, нужно правильно выбрать сварочное оборудование.

Приобретая полуавтомат, обратите внимание на ряд параметров, таких как источник питания, мощность устройства, регулировка скорости подачи проволоки, объем баллонов для технических газов.

Источники питания:

При выборе оборудования первое, на что нужно обращать внимание, это источник питания устройства.

По принципу подключения бывают инверторные и трансформаторные полуавтоматы. Инверторы - это легкое, компактное и простое в использовании оборудование.

Он оснащен рядом дополнительных функций, значительно облегчающих процесс сварки: легкий розжиг, антипригарное действие, плавное регулирование силы тока.

Полуавтоматический инвертор оснащен устройством для преобразования переменного тока в постоянный. Трансформаторы - необходимы, если нет необходимости регулярно перемещать оборудование с места на место.Для питания такого оборудования используется источник постоянного тока.

сварка кузова автомобиля

Проволока и ее влияние на результат сварки

В полуавтоматических сварочных аппаратах используется проволока . Он действует как электрод и предназначен для соединения свариваемых элементов. Сварочная проволока подразделяется на следующие виды:

Сплошного сечения.

Порошок.

Активировано.

Преимущество первого типа в том, что он предназначен для сварки металлов и имеет в своем составе различные сплавы.

Порошковая проволока внутри полая, заполнена специальным веществом. При его использовании образуется облако защитных газов.

Что касается активированного электрода, то в его составе всего 7% порошкового вещества, что позволяет спрессовать его в сплошную проволоку.

проволока для сварки

Также при выборе провода следует обращать внимание на его маркировку. Электроды с маркировкой SV используются для сварки деталей, а маркировка NP говорит о том, что расходный материал используется для наплавки.

Кроме того, внимание уделяется диаметру проволоки и элементам, из которых она состоит.

Читайте также: Как выбрать антикоррозионную краску для автомобиля

О воздушных шарах

Для предотвращения взаимодействия расплавленного металла и окружающей среды использовать баллоны с защитными газами: аргоном, гелием, диоксидом углерода и их смесями.

Токоведущий провод пропускается через газовое сопло. Для подачи газа в рабочую зону используйте шланг.

Для работы с защитными газами необходим редуктор.Устройство позволяет регулировать расход газа. Для удобства использования прибор оснащен манометром.

При выполнении сварочных работ следует учитывать, что излишне малое количество защитных газов скажется на качестве шва, а слишком большое также скажется на плотности сварного шва, к тому же газ довольно сильно вытечет быстро.

При выборе баллона стоит обратить внимание на 10-литровые экземпляры: при правильной настройке расхода газа этого объема хватит на длительную работу.Размеры контейнера позволяют перевозить его в багажнике автомобиля.

При покупке стоит учесть, что баллон должен быть сертифицирован. Соответствующая отметка будет размещена возле клапана.

Необходимо проверить дату сертификации во избежание приобретения «опоздания».

Что еще учитывать при выборе

При выборе устройства для сварки кузова автомобиля необходимо учитывать следующие факторы:

Нагрузочная способность электрической сети.При наличии однофазной сети рекомендуется выбирать устройство, работающее от напряжения 220В.

Это могут быть как любительские, так и профессиональные сварочные полуавтоматы, работающие как от трехфазных, так и от однофазных сетей.

При использовании последнего обеспечивается равномерная нагрузка сети. Это предотвращает риск короткого замыкания и отключения пробок.

Тип и толщина свариваемых материалов. Подбирается прибор в зависимости от того, с какими металлами работать (низкоуглеродистая или нержавеющая сталь, цветные металлы, алюминий и др.)).

Также обратите внимание на толщину металла - чем она больше, тем мощнее требуется устройство.

Требования к качеству сварки и типу сварных соединений. Ключевую роль при выборе сварочного полуавтомата играет степень ответственности сварной конструкции.

Кроме того, в некоторых случаях возникают ситуации, когда необходимо использовать горелку длиннее стандартных размеров. Как правило, они возникают при сварке длинных конструкций.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
