Кабель для сварочного аппарата: сечение, маркировка, требования

Часто сварщикам приходится сталкиваться с ситуацией, когда кабель, идущий в комплекте к приобретенному оборудованию, слишком короткий и имеет алюминиевый сердечник, который быстро греется. Чтобы подобрать оптимальный кабель для сварочного аппарата, нужно ориентироваться в предложениях такой продукции на рынке и обратить пристальное внимание на некоторые нюансы. Только так специалист сможет выбрать надежный кабель, который будет хорошо работать при любой температуре воздуха и без проблем перенесет максимально допустимые нагрузки.

СОДЕРЖАНИЕ

• Марки сварочного кабеля и их характеристики
  • Гибкий сварочный кабель КГ
  • Сварочный провод КОГ1
  • КГН
  • Сварочный кабель КГ-ХЛ
  • КПЭС
  • КВС
  • КГТ
• Как выбрать кабель для сварки
  • Какой должна быть жила
  • Сечение кабеля для сварочного аппарата
  • Требования к гибкости кабеля
  • Длина сварочного провода для инвертора

Марки сварочного кабеля и их характеристики

Прежде всего, следует понимать, что сварочный кабель испытывает нагрузки не только от инвертора, но и со стороны внешних условий. Трение о поверхность (в том числе асфальт, бетон и и.п.), высокие и низкие температуры, падение предметов – это привычные и неотвратимые неблагоприятные факторы. Поэтому при выборе кабеля необходимо учитывать рабочие параметры оборудования и условия его эксплуатации. Для начала нужно определиться, какие существуют кабели и чем они отличаются.

Гибкий сварочный кабель КГ

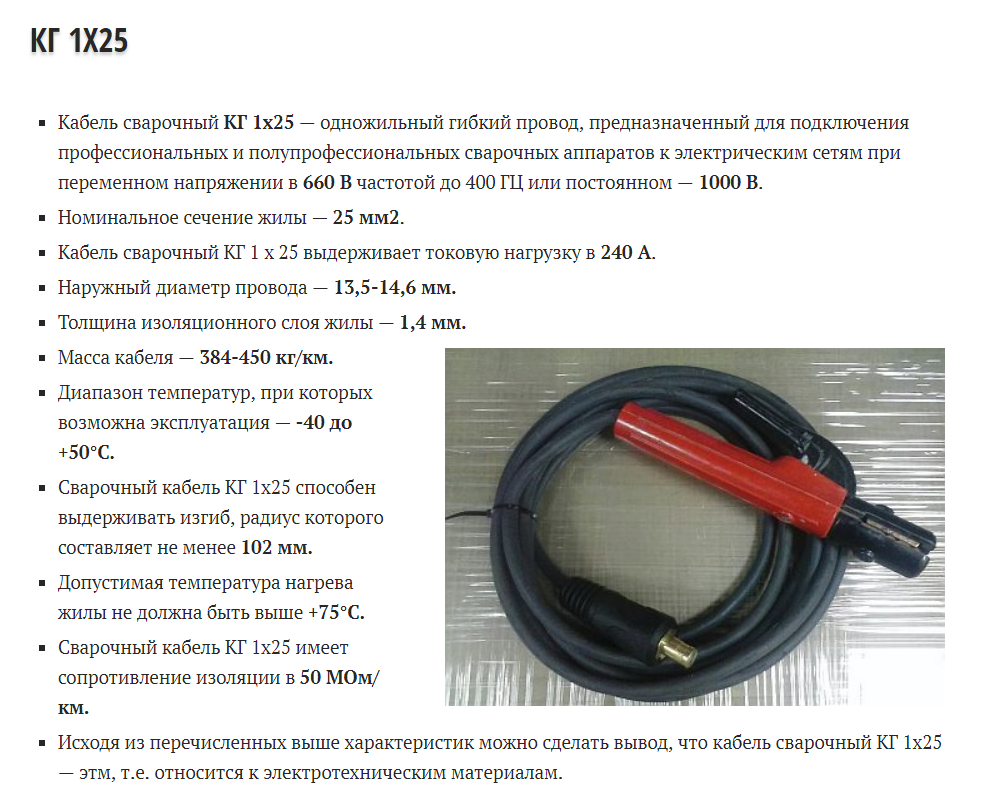

Одна из наиболее распространенных марок кабеля. Расшифровывается очень просто – кабель гибкий. Хорошо показал себя в работе с постоянным током до 1000В или переменным до 600В и частотой до 400 Гц. Провод предназначен для коммутации сварочного оборудования к сети 220 или 380 вольт, подключения к массе или держателю.

Сварочный провод КОГ1

От предыдущего аналога данный кабель отличается меньшим диаметром жил. Из-за этого он получился более гибким и характеризуется меньшим радиусом поворота. Такая особенность востребована для работы в труднодоступных местах или в случаях, когда нужно поднести электрод под непривычным – слишком острым или, наоборот, развернутым углом. Также гибкий кабель практичен во время работ на высоте, при потолочной сварке, когда шнур специалист наматывает на руку, чтобы облегчить его удержание. Проводка рассчитана для работы от сети 220 воль с частотой тока 50 Гц.

КГН

Буква «Н» в аббревиатуре несет информацию о том, что изоляционная оболочка кабеля негорючая. Она изготовлена из специального материала с повышенными показателями жаропрочности и выдерживает температуру свыше 200 градусов по Цельсию. Это проводник можно использовать даже в условиях возгорания, когда срочно требуется выполнить электросварочные работы.

Для улучшения качества и увеличения скорости работ, вы всегда можете воcпользоваться нашими верстаками собственного производства от компании VTM.

Выдерживая экстремальные температурные условия, кабель востребован бригадами МЧС, пожарной охраны, ремонтниками на морских судах и т.п. В промышленности и быту провод востребован при работе на больших объектах, когда сварщику приходится прокладывать магистраль энергоснабжения через только что проваренные участки металла. Изоляция, соприкасаясь с горячим металлом, не плавится.

Сварочный кабель КГ-ХЛ

Индекс «ХЛ» информирует о том, что кабель отлично переносит холод. В его составе есть специальный каучук, снижающий вероятность растрескивания изоляции на морозе при изгибе. Он остается достаточно гибким даже при температуре в -60 градусов Цельсия. Поэтому востребован специалистами, работающими в условиях крайнего Севера. Поэтому практикующим специалистам, которым приходится часто работать на морозе, стоит обратить внимание на данный продукт.

КПЭС

В кабеле место центральной жилы установлена спиралеобразная трубка. Такая конструкция способна пропускать внутри проволоку, которая замкнет цепь и инициирует электрическую дугу. Проволока может быть как цельной, так и полой с флюсом внутри. Предназначен кабель для полуавтоматической сварки, а его цена зависит от диаметра. Из-за особенностей устройства, в частности, из-за полой конструкции кабель служит недолго – примерно 1,5 года. Может работать при температурах до -10 градусов Цельсия и рассчитан на прохождение переменного или постоянного электрического тока напряжением 42/48 вольт.

Читайте также: Ручная электродуговая сварка

КВС

Маркировка обозначает, что в изоляции присутствует полихлорвинил. Благодаря этому оболочка более вынослива к истиранию и отлично подходит для работ, требующих мобильности сварщика. Перемещаясь по площадке, он может смело тащить кабель по основанию, даже если оно из бетона. Кабель рассчитан на передачу электропотока напряжением 127-220В и работу в широком температурном режиме: от 40 градусов мороза до 40 градусов тепла. Недостаток такого кабеля – очень слабая гибкость. Он не подходит для проводника к электродержателю. Чаще всего он востребован в качестве проводника от электрической сети до сварочного аппарата.

КГТ

Проводник выдерживает высокие температуры, вплоть до 80 градусов Цельсия. Изоляция не только при годна для использования в жарких условиях, но и отлично противостоит размножению плесени или грибка.

Поэтому его приобретают для работы в условиях повышенной влажности.

Читайте также: Сравнение инверторных сварочных аппаратов

Как выбрать кабель для сварки

Настало время переходить к практическим советам по выбору оптимального варианта кабеля. Он полностью должен соответствовать сварочному аппарату, с которым будет взаимодействовать. Помимо этого, есть ряд иных параметров, которые необходимо учитывать при выборе.

Какой должна быть жила

Сварочный кабель может быть одножильным. К примеру, он маркируется 1х16. Значение первой цифры – одна неразделенная жила. Благодаря такой устройству, проводник меньше греется и быстрее передает напряжение от источника питания к держателю. Другой пример – 11х30 – это многожильный кабель, где в маркировке первая цифра обозначает количество изолированных жил. Такой вариант будет оптимальным для промышленных установок, напряжение которых 500В и больше.

Жила изготавливается из меди или алюминия. В торговой сети чаще встречаются именно алюминиевое исполнение, поскольку такие продукты значительно дешевле.

Когда сварочный аппарат используется редко, то этого вполне достаточно. Для профессионального использования нужен медный кабель: его удельное сопротивление меньше в 5-7 раз по сравнению с алюминиевым аналогом. Помимо снижения потерь тока медь обладает и другими достоинствами: она меньше греется и лучше гнется.

При выборе стоит особое внимание уделять китайским медным проводникам. Поскольку, как показывает практика, содержание меди в них не больше 70%. Убедиться в этом можно по срезу кабеля – жилы с примесями выглядят тусклыми. Для бытовых нужд такой кабель подойдет, но вот для профессионального применения он слабоват.

Читайте также: Прямая и обратная полярность сварочного инвертора

Сечение кабеля для сварочного инвертора

Металлический сердечник кабели внутри содержит большое число тонких жил. Их может быть от нескольких десятков до 1000 штук. Площадь сечения должна соответствовать мощности сварочного аппарата и силы тока электрической дуги. К примеру кабель, имеющий жилу сечением 6 квадратных миллиметров рассчитан на нагрузку не более 11кВт и силу тока до 100А. Однако, это не значит, что он будет оптимальным вариантом для инвертера с такими показателями мощности и производительности. Никогда не стоит рассчитывать на максимальные показатели, а лучше делить их пополам. Другими словами, такой кабель подойдет для подключения сварочного аппарата с потребляемой мощностью до 5 кВт.

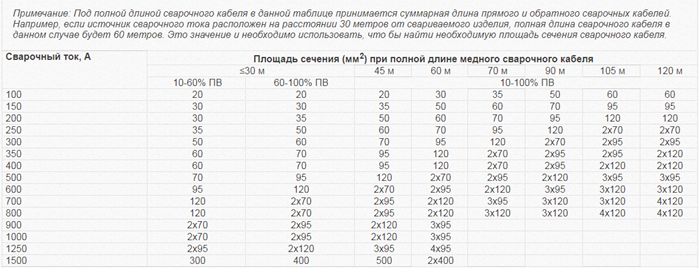

В случае возрастания силы тока нужно увеличивать и сечение кабеля. В противном случае фактическая производительность оборудования будет меньше его возможностей. Это подобно попытке быстро заправить авто через узкую воронку: она не пропустит топлива больше, чем может. Чтобы облегчить выбор ниже приведена таблица соответствия сечения кабеля мощности сварочного аппарата.

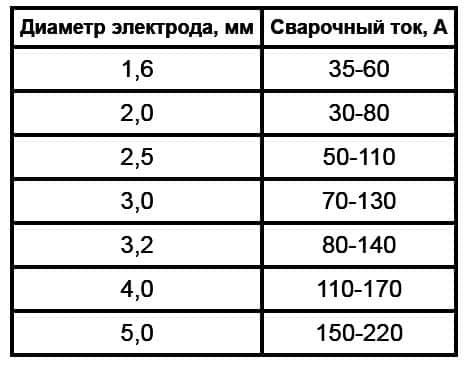

Если планируется использовать электрод диаметром 2 мм при силе тока 80А, то вполне можно использовать кабель сечением 6 мм кв. Но для электрода чуть толще (например, «троечка») этого уже будет недостаточно. По этой причине оборудование нужно комплектовать кабелем, исходя из максимальных значений его мощности. Например, для бытовых аппаратов, не используемых в коммерческих целях или на производстве, достаточно кабеля сечением 16 мм. А вот для мастерской уже потребуется более мощный проводник с сечением 25-50 мм.  Эксплуатация кабеля с меньшим сечением будет провоцировать его быстрый нагрев м перерасход энергии.

Требования к гибкости кабеля

В изготовлении оболочки производители руководствуются требованиями ГОСТа 23286-78. Слой изоляции не может быть меньше 1,1-1,2 мм, чтобы обеспечить достаточный уровень защищенности токовода от оголения. Производится обмотка из резины, в которую подмешиваются специальные добавки. Желательно, чтобы готовый продукт был в достаточной степени мягким и гибким. В то же время важно обеспечить хорошую сопротивляемость изоляции на истирание. Класс изолирующего слоя маркируется буквами и свидетельствует о его способности выдерживать высокие температуры. К примеру, F соответствует 150, а Н — 180 градусам Цельсия.

Длина сварочного кабеля

От этого показателя зависит возможность перемещения сварщика по рабочей площадке. Это особенно важно на высоте и в случае сваривания конструкций большого размера. Имея длинный кабель, специалист не обязан часто переставлять сварочный аппарат и может перемещаться только с держателем. Для стационарного рабочего места вполне достаточно около двух метров кабеля для массы и еще 3 – на электрододержатель. Для работы в цеху желательно увеличить показатели на 2-3 метра.

Но не стоит думать, что очень длинный кабель является самым мудрым решением. Нельзя удлинять кабель по своему усмотрению. Увеличение длины ведет к росту сопротивления, а значит – к снижению силы тока. Для расчета максимальной длины проводки применяется формула:

макс. свар. ток / 100 = коэффициент

Рассмотрим пример. Аппарат имеет показатель 160, тогда коэффициент будет равен 1,6. На него следует разделить сечение существующего кабеля. Предположим, что используется проводка сечением 25 кв. см. Тогда: 25/1,6=15 метров. Получается, что длина кабеля не может быть большей, чем 15 метров. На держатель можно отпустить 10 метров, а остаток – 5 метров – выделить на массу. Если же пренебречь расчетами и задействовать кабель длиной 20 метров, то сила тока, производимая аппаратом, понизится до 120 ампер.

Если кабель слишком короткий, а показатели оборудования допускают использовать более длинный, то можно не покапать новый, а нарастить существующий. Добавку прикрепляют с помощью опрессовки, обеспечивающей хороший плотный контакт. Не допускается скручивание двух частей проводки, так как это приводит к увеличению сопротивления магистрали. В любом случае, согласно положениям техники пожарной безопасности длина сварочного кабеля не должна превышать 30-40 метров.

Читайте также: Как пользоваться сварочным аппаратом

Кабель для сварочного аппарата: сечение, маркировка, требования

Часто сварщикам приходится сталкиваться с ситуацией, когда кабель, идущий в комплекте к приобретенному оборудованию, слишком короткий и имеет алюминиевый сердечник, который быстро греется. Чтобы подобрать оптимальный кабель для сварочного аппарата, нужно ориентироваться в предложениях такой продукции на рынке и обратить пристальное внимание на некоторые нюансы. Только так специалист сможет выбрать надежный кабель, который будет хорошо работать при любой температуре воздуха и без проблем перенесет максимально допустимые нагрузки.

СОДЕРЖАНИЕ

• Марки сварочного кабеля и их характеристики
  • Гибкий сварочный кабель КГ
  • Сварочный провод КОГ1
  • КГН
  • Сварочный кабель КГ-ХЛ
  • КПЭС
  • КВС
  • КГТ
• Как выбрать кабель для сварки
  • Какой должна быть жила
  • Сечение кабеля для сварочного аппарата
  • Требования к гибкости кабеля
  • Длина сварочного провода для инвертора

Марки сварочного кабеля и их характеристики

Прежде всего, следует понимать, что сварочный кабель испытывает нагрузки не только от инвертора, но и со стороны внешних условий. Трение о поверхность (в том числе асфальт, бетон и и.п.), высокие и низкие температуры, падение предметов – это привычные и неотвратимые неблагоприятные факторы. Поэтому при выборе кабеля необходимо учитывать рабочие параметры оборудования и условия его эксплуатации. Для начала нужно определиться, какие существуют кабели и чем они отличаются.

Гибкий сварочный кабель КГ

Одна из наиболее распространенных марок кабеля. Расшифровывается очень просто – кабель гибкий. Хорошо показал себя в работе с постоянным током до 1000В или переменным до 600В и частотой до 400 Гц. Провод предназначен для коммутации сварочного оборудования к сети 220 или 380 вольт, подключения к массе или держателю.

Сварочный провод КОГ1

От предыдущего аналога данный кабель отличается меньшим диаметром жил. Из-за этого он получился более гибким и характеризуется меньшим радиусом поворота. Такая особенность востребована для работы в труднодоступных местах или в случаях, когда нужно поднести электрод под непривычным – слишком острым или, наоборот, развернутым углом. Также гибкий кабель практичен во время работ на высоте, при потолочной сварке, когда шнур специалист наматывает на руку, чтобы облегчить его удержание. Проводка рассчитана для работы от сети 220 воль с частотой тока 50 Гц.

КГН

Буква «Н» в аббревиатуре несет информацию о том, что изоляционная оболочка кабеля негорючая. Она изготовлена из специального материала с повышенными показателями жаропрочности и выдерживает температуру свыше 200 градусов по Цельсию. Это проводник можно использовать даже в условиях возгорания, когда срочно требуется выполнить электросварочные работы.

Для улучшения качества и увеличения скорости работ, вы всегда можете воcпользоваться нашими верстаками собственного производства от компании VTM.

Выдерживая экстремальные температурные условия, кабель востребован бригадами МЧС, пожарной охраны, ремонтниками на морских судах и т.п. В промышленности и быту провод востребован при работе на больших объектах, когда сварщику приходится прокладывать магистраль энергоснабжения через только что проваренные участки металла. Изоляция, соприкасаясь с горячим металлом, не плавится.

Сварочный кабель КГ-ХЛ

Индекс «ХЛ» информирует о том, что кабель отлично переносит холод. В его составе есть специальный каучук, снижающий вероятность растрескивания изоляции на морозе при изгибе. Он остается достаточно гибким даже при температуре в -60 градусов Цельсия. Поэтому востребован специалистами, работающими в условиях крайнего Севера. Поэтому практикующим специалистам, которым приходится часто работать на морозе, стоит обратить внимание на данный продукт.

КПЭС

В кабеле место центральной жилы установлена спиралеобразная трубка. Такая конструкция способна пропускать внутри проволоку, которая замкнет цепь и инициирует электрическую дугу. Проволока может быть как цельной, так и полой с флюсом внутри. Предназначен кабель для полуавтоматической сварки, а его цена зависит от диаметра. Из-за особенностей устройства, в частности, из-за полой конструкции кабель служит недолго – примерно 1,5 года. Может работать при температурах до -10 градусов Цельсия и рассчитан на прохождение переменного или постоянного электрического тока напряжением 42/48 вольт.

Читайте также: Ручная электродуговая сварка

КВС

Маркировка обозначает, что в изоляции присутствует полихлорвинил. Благодаря этому оболочка более вынослива к истиранию и отлично подходит для работ, требующих мобильности сварщика. Перемещаясь по площадке, он может смело тащить кабель по основанию, даже если оно из бетона. Кабель рассчитан на передачу электропотока напряжением 127-220В и работу в широком температурном режиме: от 40 градусов мороза до 40 градусов тепла. Недостаток такого кабеля – очень слабая гибкость. Он не подходит для проводника к электродержателю. Чаще всего он востребован в качестве проводника от электрической сети до сварочного аппарата.

КГТ

Проводник выдерживает высокие температуры, вплоть до 80 градусов Цельсия. Изоляция не только при годна для использования в жарких условиях, но и отлично противостоит размножению плесени или грибка. Поэтому его приобретают для работы в условиях повышенной влажности.

Читайте также: Сравнение инверторных сварочных аппаратов

Как выбрать кабель для сварки

Настало время переходить к практическим советам по выбору оптимального варианта кабеля. Он полностью должен соответствовать сварочному аппарату, с которым будет взаимодействовать. Помимо этого, есть ряд иных параметров, которые необходимо учитывать при выборе.

Какой должна быть жила

Сварочный кабель может быть одножильным. К примеру, он маркируется 1х16. Значение первой цифры – одна неразделенная жила. Благодаря такой устройству, проводник меньше греется и быстрее передает напряжение от источника питания к держателю. Другой пример – 11х30 – это многожильный кабель, где в маркировке первая цифра обозначает количество изолированных жил. Такой вариант будет оптимальным для промышленных установок, напряжение которых 500В и больше.

Жила изготавливается из меди или алюминия. В торговой сети чаще встречаются именно алюминиевое исполнение, поскольку такие продукты значительно дешевле. Когда сварочный аппарат используется редко, то этого вполне достаточно. Для профессионального использования нужен медный кабель: его удельное сопротивление меньше в 5-7 раз по сравнению с алюминиевым аналогом. Помимо снижения потерь тока медь обладает и другими достоинствами: она меньше греется и лучше гнется.

При выборе стоит особое внимание уделять китайским медным проводникам. Поскольку, как показывает практика, содержание меди в них не больше 70%. Убедиться в этом можно по срезу кабеля – жилы с примесями выглядят тусклыми. Для бытовых нужд такой кабель подойдет, но вот для профессионального применения он слабоват.

Читайте также: Прямая и обратная полярность сварочного инвертора

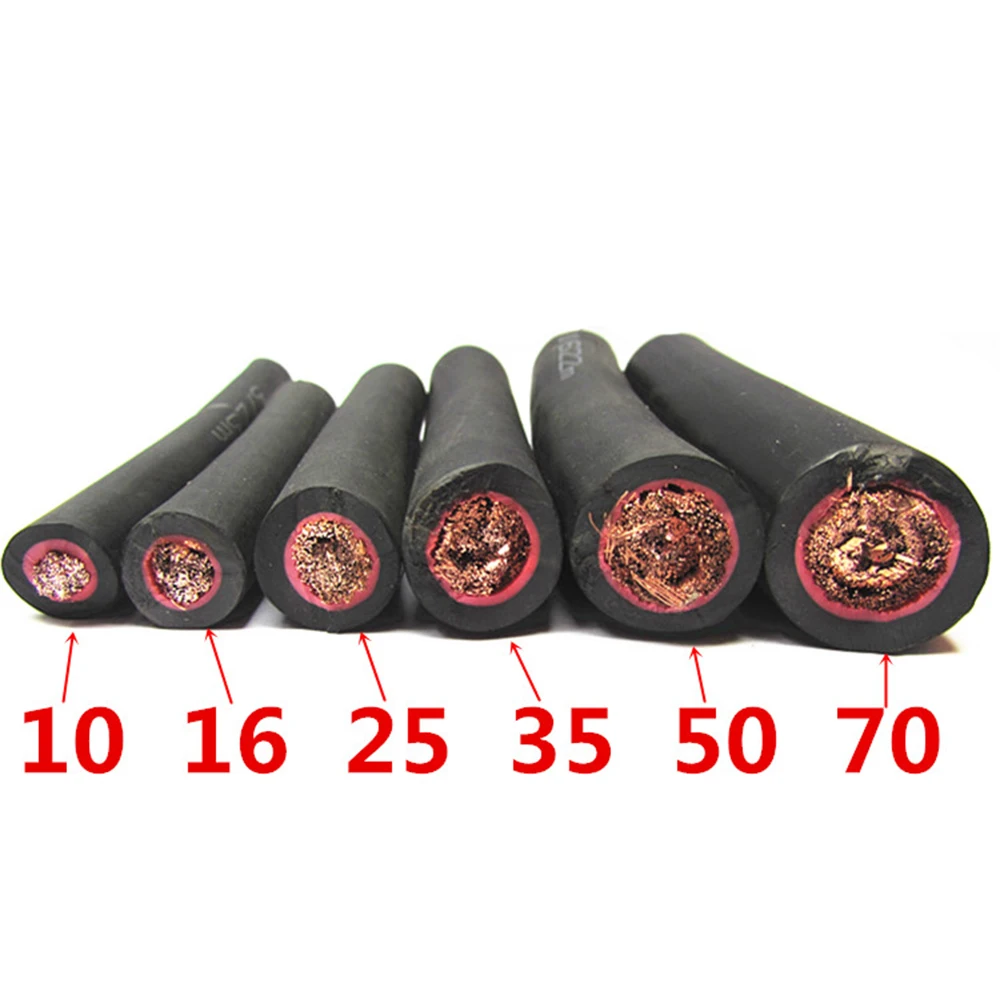

Сечение кабеля для сварочного инвертора

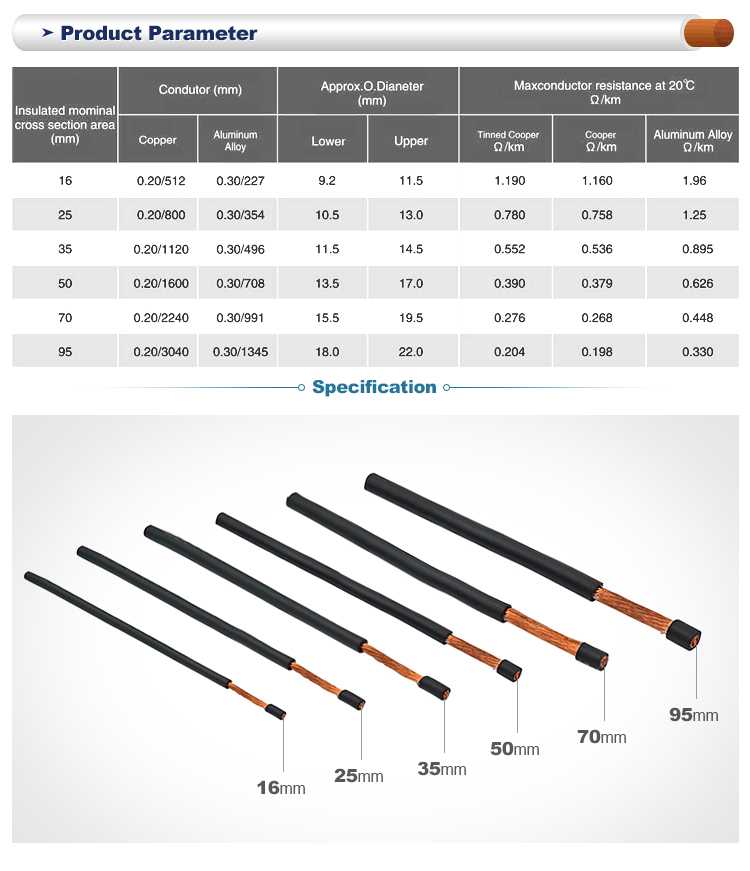

Металлический сердечник кабели внутри содержит большое число тонких жил. Их может быть от нескольких десятков до 1000 штук. Площадь сечения должна соответствовать мощности сварочного аппарата и силы тока электрической дуги. К примеру кабель, имеющий жилу сечением 6 квадратных миллиметров рассчитан на нагрузку не более 11кВт и силу тока до 100А. Однако, это не значит, что он будет оптимальным вариантом для инвертера с такими показателями мощности и производительности. Никогда не стоит рассчитывать на максимальные показатели, а лучше делить их пополам. Другими словами, такой кабель подойдет для подключения сварочного аппарата с потребляемой мощностью до 5 кВт.

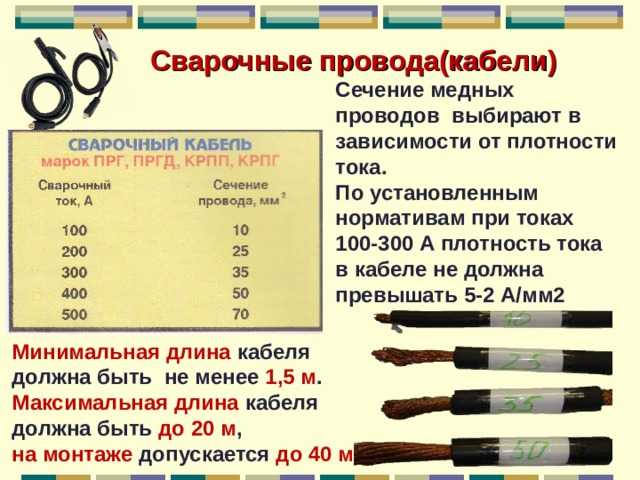

В случае возрастания силы тока нужно увеличивать и сечение кабеля. В противном случае фактическая производительность оборудования будет меньше его возможностей. Это подобно попытке быстро заправить авто через узкую воронку: она не пропустит топлива больше, чем может. Чтобы облегчить выбор ниже приведена таблица соответствия сечения кабеля мощности сварочного аппарата.

Если планируется использовать электрод диаметром 2 мм при силе тока 80А, то вполне можно использовать кабель сечением 6 мм кв. Но для электрода чуть толще (например, «троечка») этого уже будет недостаточно. По этой причине оборудование нужно комплектовать кабелем, исходя из максимальных значений его мощности. Например, для бытовых аппаратов, не используемых в коммерческих целях или на производстве, достаточно кабеля сечением 16 мм. А вот для мастерской уже потребуется более мощный проводник с сечением 25-50 мм.  Эксплуатация кабеля с меньшим сечением будет провоцировать его быстрый нагрев м перерасход энергии.

Требования к гибкости кабеля

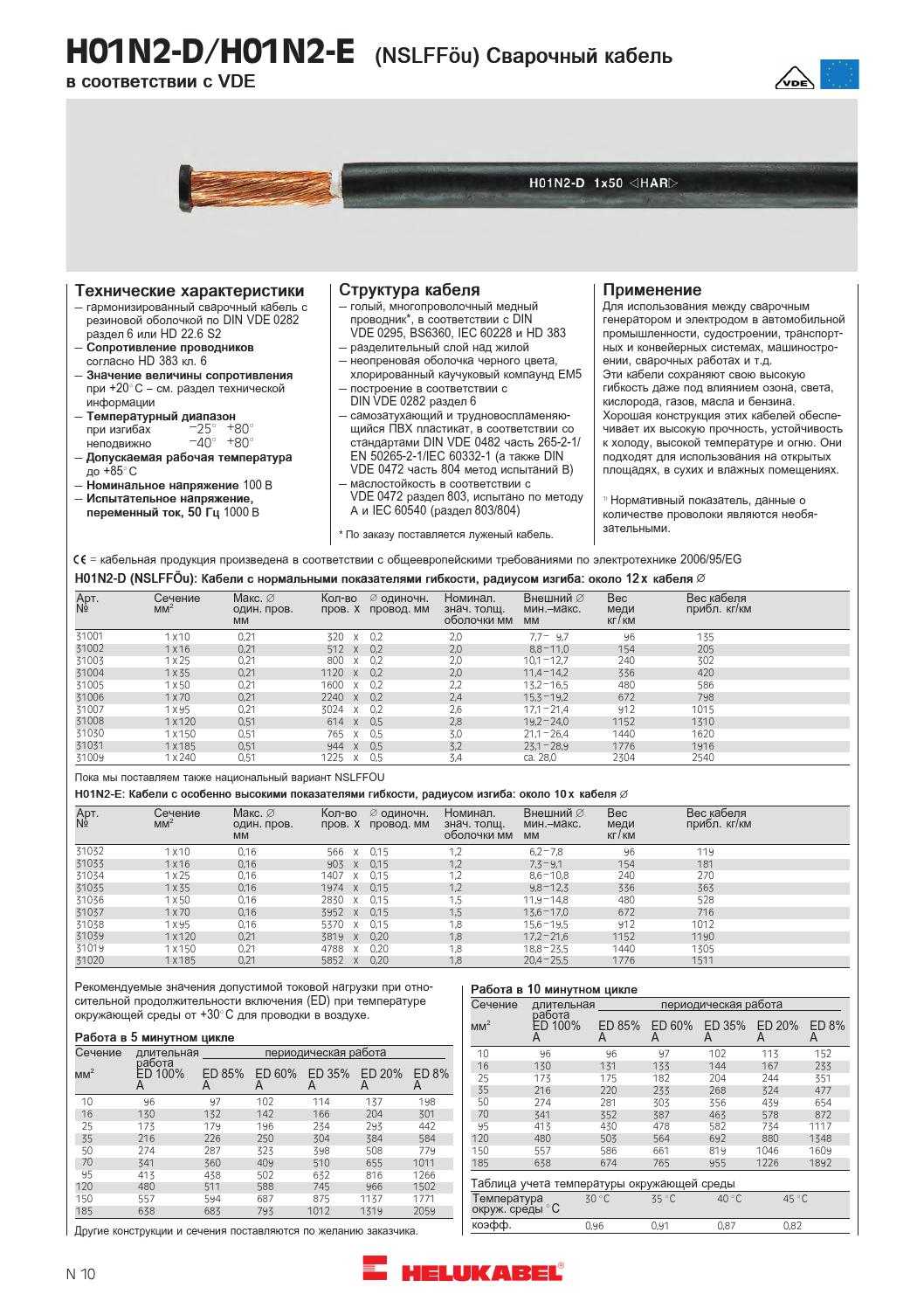

В изготовлении оболочки производители руководствуются требованиями ГОСТа 23286-78. Слой изоляции не может быть меньше 1,1-1,2 мм, чтобы обеспечить достаточный уровень защищенности токовода от оголения. Производится обмотка из резины, в которую подмешиваются специальные добавки. Желательно, чтобы готовый продукт был в достаточной степени мягким и гибким. В то же время важно обеспечить хорошую сопротивляемость изоляции на истирание. Класс изолирующего слоя маркируется буквами и свидетельствует о его способности выдерживать высокие температуры. К примеру, F соответствует 150, а Н — 180 градусам Цельсия.

Длина сварочного кабеля

От этого показателя зависит возможность перемещения сварщика по рабочей площадке. Это особенно важно на высоте и в случае сваривания конструкций большого размера. Имея длинный кабель, специалист не обязан часто переставлять сварочный аппарат и может перемещаться только с держателем. Для стационарного рабочего места вполне достаточно около двух метров кабеля для массы и еще 3 – на электрододержатель. Для работы в цеху желательно увеличить показатели на 2-3 метра.

Но не стоит думать, что очень длинный кабель является самым мудрым решением. Нельзя удлинять кабель по своему усмотрению. Увеличение длины ведет к росту сопротивления, а значит – к снижению силы тока. Для расчета максимальной длины проводки применяется формула:

макс. свар. ток / 100 = коэффициент

Рассмотрим пример. Аппарат имеет показатель 160, тогда коэффициент будет равен 1,6. На него следует разделить сечение существующего кабеля. Предположим, что используется проводка сечением 25 кв. см. Тогда: 25/1,6=15 метров. Получается, что длина кабеля не может быть большей, чем 15 метров. На держатель можно отпустить 10 метров, а остаток – 5 метров – выделить на массу. Если же пренебречь расчетами и задействовать кабель длиной 20 метров, то сила тока, производимая аппаратом, понизится до 120 ампер.

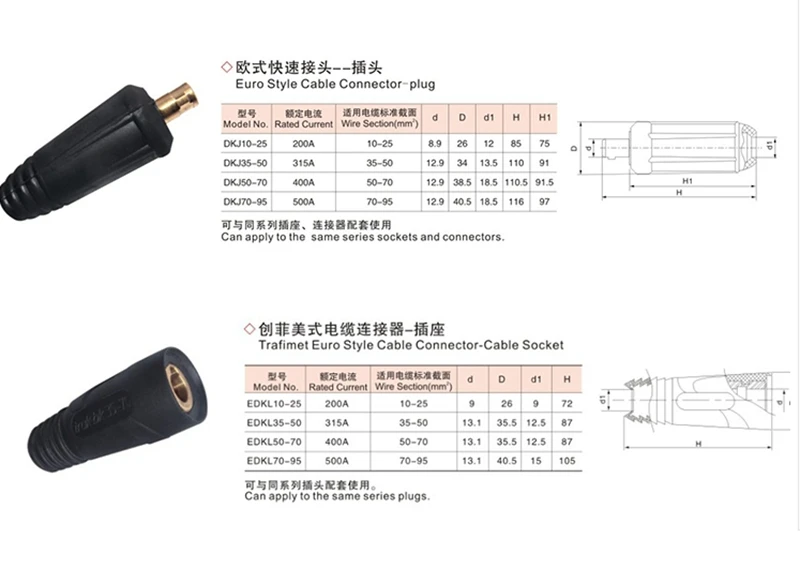

Если кабель слишком короткий, а показатели оборудования допускают использовать более длинный, то можно не покапать новый, а нарастить существующий. Добавку прикрепляют с помощью опрессовки, обеспечивающей хороший плотный контакт. Не допускается скручивание двух частей проводки, так как это приводит к увеличению сопротивления магистрали. В любом случае, согласно положениям техники пожарной безопасности длина сварочного кабеля не должна превышать 30-40 метров.

Читайте также: Как пользоваться сварочным аппаратом

Сварочные провода какого размера мне нужны?

Автор: Liam Bryant

Для сварщика-любителя, использующего ток менее 240 ампер и общую длину кабеля менее 50 футов, достаточно сварочного провода 1 калибра. Если вы превышаете эти ограничения или выполняете более сложную сварку, прочитайте это руководство полностью, чтобы найти размер сварочного кабеля, который соответствует вашим потребностям.

Сварочный провод или кабель — важнейшая часть сварочного оборудования. Это объект, который соединяет ваш сварочный аппарат с вашим электродом, гарантируя, что у вас действительно есть мощность, необходимая для сварки. Без ваших сварочных проводов вы попытаетесь включить свой сварочный аппарат, и выйдет только пыль, а не искра.

Выбор сварочных проводов правильного размера важен для вашей безопасности и эффективности аппарата, с которым вы работаете. Несколько факторов влияют на размер необходимых сварочных проводов, включая силу тока, рабочий цикл и другие факторы. Если сомневаетесь, сверьтесь с таблицей размеров.

Вот ваш путеводитель по выбору правильных сварочных проводов для вашей установки.

Содержание

1

Что такое сварочный кабель?

Прежде чем мы поговорим о размере сварочного кабеля, который вам нужен, нам, вероятно, следует сначала определить, что такое сварочный кабель.

Сварочные кабели и провода — это одно и то же. Они являются важными частями вашей установки для дуговой сварки. Сварочные провода — это медные провода, которые соединяют аппарат для дуговой сварки с вашими электродами. Они передают электроэнергию от вашей машины к электроду, запуская дугу.

Сварочные кабели специально разработаны для работы с большим количеством электричества. Почти все они содержат медь, один из лучших электрических проводников. Однако сварочные кабели разных размеров рассчитаны на разную электрическую мощность. Приобретите слишком маленький кабель, который может сгореть или вызвать инцидент, когда вы попытаетесь пропустить через него большую силу тока. Вот почему так важно выбрать сварочный кабель правильного размера.

Типы сварочных кабелей

Есть несколько типов сварочных кабелей, с которыми вы столкнетесь, когда отправитесь в магазин, чтобы выбрать один из них. Вы можете отличить их по нескольким из следующих факторов.

1. Материал жилы

Сердцевина сварочного кабеля представляет собой прядь из сотен тонких проволок, очень гибких и проводящих электричество. В большинстве сварочных кабелей используется медная жила, поскольку этот металл является лучшим проводником электричества. Некоторые используют алюминий, потому что он легче и доступнее, но диаметр должен быть больше, чтобы вместить больше жил проволоки.

2. Изоляционный материал

Сварочные кабели также различаются материалом, используемым для их изоляции. EPDM и неопрен — это два типа синтетических каучуков, которые являются популярными изоляторами, поскольку они очень гибкие. ПВХ менее гибок, но более прочен и с меньшей вероятностью порвется даже в суровых условиях.

3. Назначение

Наконец, сварочные кабели, которые вы видите в магазинах, различаются в зависимости от их назначения. Большинство из них предназначены для соединения аппарата дуговой сварки с электродами. Однако некоторые сварочные кабели на самом деле представляют собой кабели заземления, предназначенные для предотвращения поражения электрическим током. Убедитесь, что вы приобрели правильный тип сварочного кабеля для вашей цели.

Размеры сварочных кабелей AWG

AWG или American Wire Guide описывает размеры сварочных кабелей. Вы часто будете видеть размеры сварочных кабелей с точки зрения калибра AWG, который имеет следующие характеристики:

6

Калибр AWG	Максимальный ток	Номинальный диаметр (дюймы)
5 Проводник )
6	115 Ампер	0,303	0,200
4	150 Amps	0. 331	0.228
2	205 Amps	0.413	0.300
1	240 Amps	0.481	0.343
1/ 0	285 Amps	0.526	0.373
2/0	325 Amps	0.564	0.426
3/0	380 Amps	0,621	0,465
4/0	440 AMPS	0,686	0,560

. от 0 до 50 футов от 50 до 100 футов 20006 150 to 200 ft 125 6 5 3 2 150 6 5 3 2 175 4 4 3 2 200 4 4 2 1 225 3 3 2 1 250 3 3 2 1 275 1 1 1 1 300 1 1 1 1/0 350 1/0 1/0 2/0 2. 3/0

Какой размер сварочных проводов мне нужен для сварочного аппарата?

Каждый сварочный аппарат имеет рабочий цикл. Рабочий цикл описывает, как долго сварочный аппарат может работать в течение 10 минут без перегрева. Рабочий цикл зависит от нескольких факторов, включая силу тока сварочного аппарата.

Как правило, чем дольше рабочий цикл, тем толще сварочные провода вам потребуются. Чем больше рабочий цикл, тем больше мощности будет проходить через сварочный кабель. Вам нужен сварочный кабель, который выдержит такую ​​постоянную силу тока.

Для более продолжительного рабочего цикла (это зависит от вашего аппарата и типа выполняемой вами сварки) выберите более толстый сварочный провод, , например, размер кабеля 2/0 или 3/0 .

Сварочные провода какого размера мне нужны для сварочного аппарата?

Каждый сварочный аппарат также имеет свою силу тока. Сила тока сварочного аппарата описывает, какой ток протекает по цепи. Большинство сварщиков могут регулировать силу тока в определенном диапазоне.

Если вы знаете, что будете работать над проектами с более высоким диапазоном силы тока вашего сварочного аппарата, вам необходимо приобрести сварочные провода большего размера с большей силой тока. Допустимая нагрузка – это ток, который может протекать по кабелю, не вызывая повреждений.

Самый большой потенциальный ущерб исходит от тепла, выделяемого электричеством. Если ваш кабель имеет низкую мощность, электрический ток будет прожигать кабель. В лучшем случае вам нужно будет остановить работу и заменить кабели. В худшем случае вы станете причиной пожара в мастерской.

Самостоятельный расчет мощности затруднен, поскольку необходимо учитывать размер, длину цепи и другие факторы. Вот почему вы должны смотреть на таблицу размеров кабеля. В этих таблицах указано, какой кабель следует приобрести, исходя из максимальной силы тока и рабочего цикла. Это очень полезные инструменты при покупке сварочных кабелей.

Сварочные провода какой длины мне нужны?

Сварочные провода должны быть достаточно длинными, чтобы доставать до рабочего места от сварочного аппарата. Я рекомендую выбирать длину сварочного кабеля не менее 15 футов, чтобы у вас было достаточно места для маневра .

Однако длина сварочных проводов также влияет на допустимый ток.

При выборе сварочных кабелей обратите внимание на длину сварочной установки от кабеля заземления до электрододержателя. Затем посмотрите на таблицу, чтобы определить размер кабеля, который вам нужен. Выберите длину сварочных проводов, соответствующую диапазону, рекомендованному для размера кабеля.

Например, если вы работаете с рабочим циклом 20 % и хотите использовать кабель размера 8, вы должны убедиться, что установка не превышает 50 футов. Вам понадобится более короткий сварочный провод, чем если бы вы выбрали размер больше и выбрали сварочный кабель четвертого размера.

Заключительные мысли

Выбор сварочных кабелей правильного размера очень важен, потому что вы не хотите, чтобы ваш аппарат работал неправильно или загорелся. К счастью, стандартная диаграмма размеров с использованием американского калибра проводов подскажет вам, какой размер выбрать в зависимости от рабочего цикла, силы тока и длины.

Категории Инструкции по сварке

На что обратить внимание при выборе сварочного кабеля

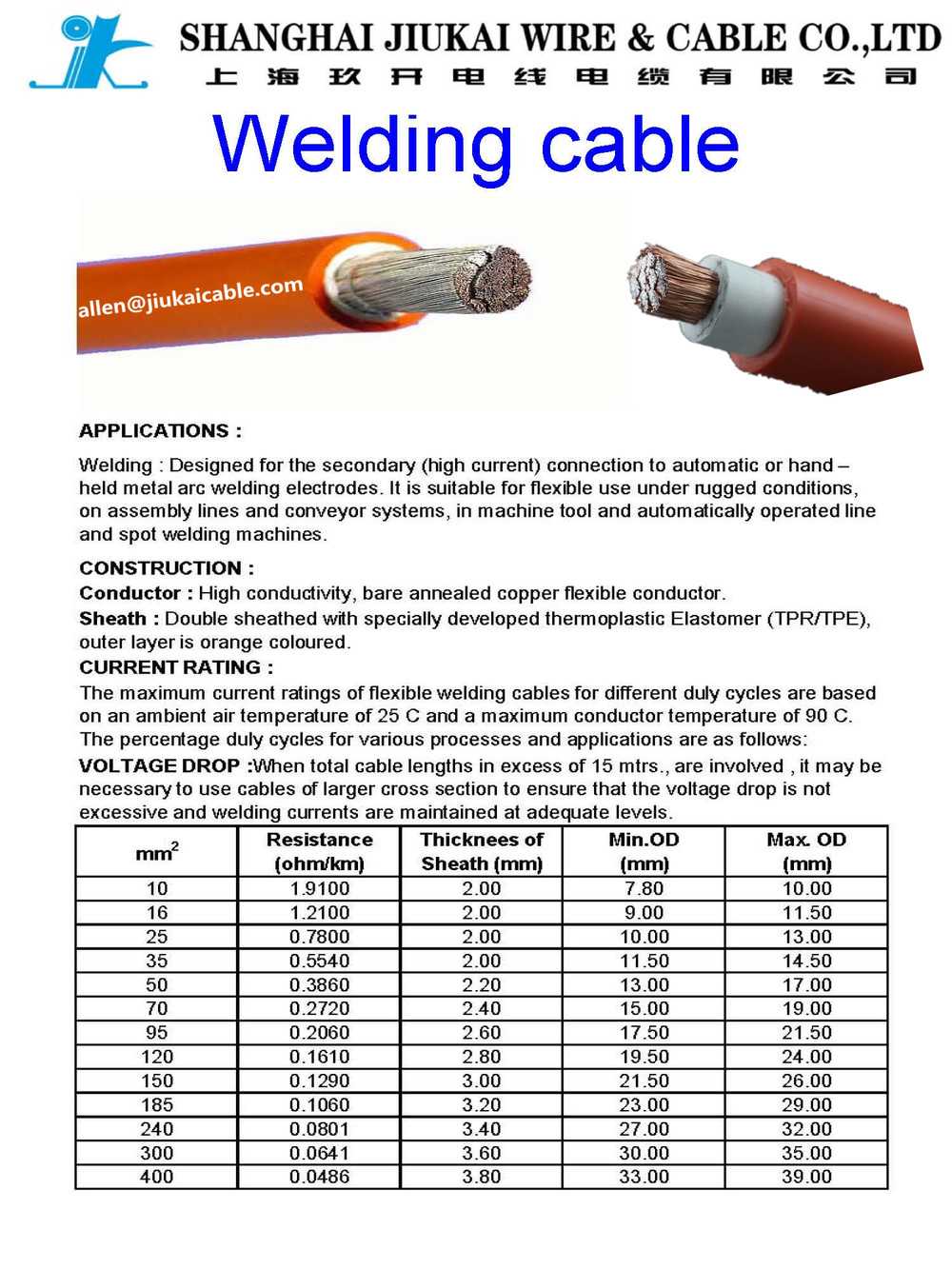

Каждый, от новичка до эксперта в области сварки, должен знать, что следует учитывать при выборе правильного сварочного кабеля. Прежде всего, что такое сварочный кабель ? Это электрический проводник, который используется для передачи тока. Обычно он состоит из тонких медных жил (медь — лучший материал для использования в качестве электрического проводника) и изолирующей оболочки. Эта комбинация материалов обеспечивает наилучшую проводимость, а также защищает медь от внешней среды, а также сохраняет ее гибкость и долговечность.

Почему важен размер сварочного кабеля

Очень важно выбрать правильный размер сварочного кабеля, поскольку он зависит от уровня проходящего тока. Ток измеряется в амперах (также называемых амперами), и по мере увеличения тока диаметр сварочного кабеля также должен увеличиваться. Это связано с тем, что по мере увеличения диаметра кабеля увеличивается количество медных проводов внутри него, что обеспечивает большую способность проводимости. На это важно обратить внимание, потому что, если вы проводите больше электричества, чем предназначено для сварочного кабеля, кабель может перегреться и стать источником пожара.

Итак, как выбрать правильный размер? Во-первых, вам нужно узнать длину вашего сварочного контура. Все это означает, что вам нужно знать, как долго будет проходить путь электричества, когда вы выполняете сварку. Это включает в себя все, что используется в процессе сварки. А во-вторых, вам нужно знать свою максимальную силу тока (самый высокий уровень тока, который может быть проведен), который вы будете использовать для своего сварочного аппарата и сварочного кабеля. Эта информация обычно предоставляется при покупке сварочного аппарата. Когда у вас есть эта информация, пришло время выбрать размер кабеля. Сварочные кабели измеряются калибром. Чем меньше фактический диаметр сварочного кабеля, тем выше его калибр.

Как продлить срок службы сварочного кабеля

Во-первых, вам нужно убедиться, что вы выбрали лучший сварочный кабель для среды, в которой вы будете его использовать. в суровых условиях (истирание, высокие температуры, воздействие химикатов, сгибание и т. д.), убедитесь, что выбранный вами сварочный кабель предназначен для этих экстремальных условий. Во-вторых, как было сказано ранее, обратите внимание на размер кабеля!

Вы также должны принять надлежащие меры предосторожности, чтобы предотвратить ненужное повреждение сварочного кабеля. В частности, вы должны стараться избегать перегиба или перекручивания провода во время установки. Избегайте чрезмерного натяжения и следите за тем, чтобы провод не был раздавлен или сжат в любой форме (это может повредить оболочку, что помешает надлежащей изоляции меди). Обязательно держите проволоку подальше от каких-либо элементов, для которых она не предназначена, особенно обратите внимание на то, чтобы сварочный кабель не находился рядом с открытым пламенем. Кроме того, поработайте над регулировкой катушки с кабелем. Хороший совет — периодически переключать концы, особенно если один конец более чувствителен к определенным суровым условиям, сварочный кабель не испортится на одном конце.

Вы также должны позаботиться о правильном ремонте провода, когда это необходимо. Это означает частый осмотр кабеля по всей его длине, чтобы убедиться в отсутствии повреждений, и ремонт, прежде чем вам придется заменить весь сварочный кабель. Кроме того, вы должны удалить любой порезанный (или даже раздавленный) провод, прежде чем он превратится в потенциально небезопасную или опасную среду. Вы также должны держать под рукой запасной кабель на случай, если вам понадобится временное исправление, чтобы избежать повреждения оборудования.

Еще одна важная вещь, о которой следует помнить, — это вести учет вашего сварочного кабеля, а также всей вашей электропроводки.
