Как подобрать надежный аппарат контактной сварки

Последнее время сварочные работы занимают огромную нишу, применяются в огромном количестве отраслей и стают незаменимыми в бытовых условиях. Если где-то поломалась металлическое сооружение, необходимо соединить водопроводные трубы или просто вы хотите сделать себе красивый виноградник из железных прутов, тогда сварка будет незаменимым элементом в вашем хозяйстве.

В автомобильном, самолётном и судостроении активно применяется контактная точечная сварка. Всё чаще применяются и в строительстве сельскохозяйственных машин и агрегатов, а также в других ветках промышленного производства. Именно о ней вы сегодня и поговорим.

Сфера применения

Разнообразный ассортимент как профессиональных, так и бытовых приборов, делает аппарат контактной точечной сварки всё более популярным. Из-за большого разнообразия, выбор становится всё сложнее, поэтому мы поможем вам разобраться с тонкостями и нюансами, на которые следует обратить ваше внимание при покупке такого аппарата для своих нужд.

Какие бывают виды аппаратов точечной сварки:

• Стационарные – обычно устанавливаются на одном месте. Перемещение происходит очень редко из-за большого веса.
• Передвижные – имеют относительно небольшой вес, приспособлены к транспортировке.
• Подвесные – подвешиваются к потолку либо специальным конструкциям зачастую являются стационарными.
• Универсальные – могут быть как стационарные, так и передвижные.
• Специальные – применяются для выполнения определённых целей, которые остальные виды выполнить не могут.

Каждый из этих видов используется для разного рода целей, мы постараемся обобщить и опишем критерии выбора исходя из технических характеристик и возможностей сварочных аппаратов.

Как выбрать сварочный аппарат

Для выбора качественного приспособления, которое сможет соответствовать всем вашим потребностям и полностью оправдать свою цену следует придерживаться некоторых правил при выборе. Подобрав сварку по всем критериям, вы ничуть не пожалеете о своём выборе.

Итак, на что следует обратить внимание:

1. В зависимости от типа материала, следует выбирать сварку по мощности. Если вы работаете как с алюминием, так и с тугоплавкими металлами, тогда следует выбирать аппарат способный регулировать сварочный ток в большом диапазоне, который подходит для вас. Если же вы используете только металл, тогда достаточно стандартной точечной сварки.
2. В зависимости от необходимой крепости и формы сварочной точки, следует выбирать и тип держателя, в котором будут закрепляться электроды для контактной точечной сварки.
3. Необходимо точно знать время, которое машина контактной сварки должна взаимодействовать с материалом. От этого зависит множество факторов, от качества точечной сварки, до возможности повредить заготовку при слишком долгом нагреве.
4. Следует учитывать и давление, которое клещи для контактной сварки могут производить на деталь. Тут тоже следует точно знать, с какими материалами вы будете работать. Одни требуют большего давления, другие следует сдавливать минимально.
5. Необходимая скорость сваривания. Она зависит от множества факторов, включая и количество одновременно возможных сварных точек. Есть аппараты, которые способны одновременно делать сварочные точки в количестве большее пятисот за одну минуту.

Также следует учесть вашу рабочую зону, если вам придется перемещаться на довольно большие расстояния, тогда нужно покупать сварочный аппарат, который легко поддаётся транспортировке. Необходимо учитывать то, какой ток будет подаваться на трансформатор для контактной точечной сварки, так как они классифицируются на машины для переменного и постоянного тока.

Какому производителю отдать предпочтение

При выборе выделить определённую марку очень сложно, ведь они все выпускают довольно качественную продукцию. Разнообразие и большой ассортимент, которые имеют сварочные аппараты, способны удовлетворить любые потребности.

Модель аппарата Forsage krab

Вы сможете подобрать машину необходимой формы, размеров и веса исходя из ваших потребностей. Цена очень разная, для профессиональных устройств она будет составлять от одной тысячи долларов, до четырех и более тысяч американских долларов. Для любителей и использования в быту буде достаточно менее мощной сварки с меньшим функционалом, которая будет стоить от трёх сотен до полутора тысяч долларов.

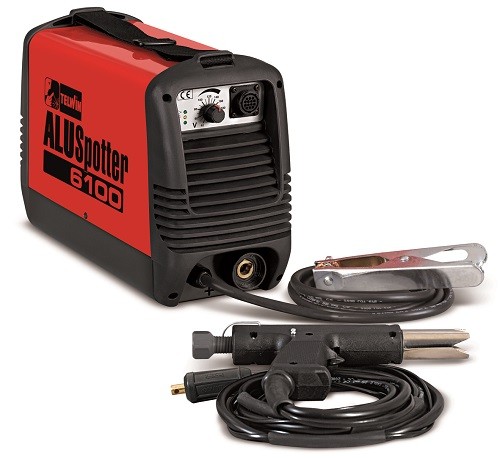

Модель марки Telwin

Из самых популярный брендов можно выделить такие марки, как Forsage, Telwin, G.I.Kraft, Kripton,ТКС. Каждый из представленных имеет свои особенности, уникальные характеристики и дополнения к конструкции.

Некоторые делают упор на профессиональные сварочные аппараты, другие опираются на сварочный аппарат для домашнего использования. Также можно выбирать в зависимости от комплектации, с некоторыми агрегатами в комплекте могут идти электроды для контактной сварки.

Профессиональная или бытовая сварка?

Тут уже стоит исходить из того, насколько часто вы будете её использовать, а также доступна ли для вас цена профессионального оборудования. Ведь стоимость техники для профессионального использования может превышать цену бытовых приборов до десяти раз.

Для нечастого использования лучше приобрести самую стандартную простенькую точечную сварку, которая поможет вам справиться с нечастыми возникающими задачами. Например, отрихтовать автомобиль, соединить несколько листов металла для крыши и прочего.

Если же вы будете использовать сварочные точечные соединения довольно часто, тогда лучше отдать предпочтение профессиональному оборудования.

Оно способно выдержать долгосрочные нагрузки и делать работу быстрее и качественней. Но в таком случае следует быть готовым к значительным финансовым затратам.

Подведём итог

Подходить к выбору аппарата контактной сварки стоит с полной серьезностью. Так как стоимость таких машин довольно высокая необходимо учитывать все факторы, чтобы впоследствии покупка полностью оправдала свою цену. Если стаёт выбор между бытовым и профессиональным прибором, необходимо учитывать все ваши потребности и частоту использования, исходя из которых, окончательно сделать свой выбор.

Аппарат контактной сварки

При работе с металлоконструкциями приходится частенько сталкиваться со сварочными работами. Чтобы соединить провода или металлические листы, лучше всего использовать контактный сварочный аппарат.

Приступая к задаче создания контактного устройства, следует подобрать мощный источник питания, проводку, регулирующий резистор, по необходимости индикаторы. Следует, так же подумать из чего изготавливать корпус. Требования к источнику питания достаточно жесткие. Он должен выдерживать высокие токи со значением до 20 А. Этого будет достаточно для бытового переносного прибора.

Выбрать схему для будущего изделия достаточно просто. Необходимые запасные части и агрегаты легко найти в бытовом хозяйстве или электронных магазинах.

Типы контактной сварки

В целом контактную сварку можно подразделять на три типа.

• Стыковая. Способ крепления путем нагрева скрепляемых поверхностей. Закрепление в этом случае происходит за счет деформации и плавлению металлических поверхностей.
• Точечная. Заранее подготовленные листы из металла накладывают в местах крепления и проводят точечное спаивание металла.
• Шовная или роликовая. Электродами в данном случае выступают металлические ролики. Прокатывая по поверхности скрепляемых металлов, создается особо прочный герметичный шов.

Большие по площади рабочие поверхности подлежат сварке методом оплавления.

Самодельный аппарат

В домашних условиях вполне возможно создать устройство для сваривания стальных поверхностей толщиной в пределах 0,9-1,5 миллиметра.

По объему это может быть компактное устройство, либо же иметь прочное основание. Составляющие сварочного агрегата служит для преобразования тока в тепловую энергию. Достигая при этом отличного результата по оплавлению весомых по толщине изделий.

Основным узлом агрегата является трансформатор. Основная работа по ручному изготовлению устройства лежит в создании этого преобразователя.

Трансформатор, как самое массивное устройство агрегата задает весь тон размерам всего устройства. Компактность прибора контактной сварки сразу же говорит о том, какой мощностью он способен обладать. К трансформатору и устройству в целом, предполагается подключение индикаторов по желанию создателя. Ламповые индикаторы не создают серьезную нагрузку и потери тока.

От сечения феррита зависят дальнейшие характеристики. Для будущего трансформатора оно должно составлять не менее 70 квадратных сантиметров.

Должна использоваться марка обмоточных проводов (эмаль-провод). Диаметр сечения 1,7 мм. Для первичной обмотки достаточно 160-170 витков. Для вторичной 35-40. Вторичная обмотка подгоняется под напряжение 42 Вольта. Для этого меняют количество витков. В качестве защиты обмотка подлежит дополнительной изоляции.

Все собранные детали плотно крепятся к основанию устройства. Далее собирается корпус. Теперь можно приступать к испытанию.

Испытание

Если всё сделано правильно, аппарат сразу же покажет свою стабильную работу. Для испытания можно взять заранее подготовленный стальной лист толщиной не более 0,8 мм.

В дальнейшем следует закрепить стальную полоску небольшой толщины методом точечной сварки. Ширина стальной полоски в 1 см для проведения испытаний достаточно. После переваривания следует попытаться сорвать пластину пассатижами. Результатом действия должны образоваться небольшие отверстия. Диаметр, которых не должен превышать 0,5 мм. Для регулировки данного параметра используется специальный резистор, встроенный в схему агрегата.

Только проведя несколько проб, следует утверждать, что аппарат полностью готов к работе. При испытании следует не забывать соблюдать правила техники безопасности. А самое главное электробезопасности.

Технология проведения сварки

• Для технологического процесса характерны несколько операций.
• Детали для закрепления следует помещать между электродами;
• Перед точечной сваркой следует нагревать рабочие поверхности;
• По завершении работы необходимо дать остыть полученному изделию.

Важная составляющая при сварке — это плотность прижатия. Данная мера позволяет предотвратить резкий всплеск горячего металла, а также способствуют качественному креплению. Благодаря этому способу сварка получается очень прочной, но добиться абсолютной герметизации практически невозможно.

Советы

• Самый подходящий материал для изготовления кальян летом медная трубка с диаметром сечения от 8 до 12. Длинна её должна составлять около 40 мм.
• Нельзя допускать перегрева агрегата контактной сварки.
• Электроды должны иметь конусную форму. Следует предотвращать повреждения.
• Работу со сварочным агрегатом следует производить в цепи с установленной защитой от нагрузки до 20 Ампер.
• Электрическое оборудование подлежит заземлению, сварочный аппарат не является исключением.
• В качестве трансформатора по всем параметрам подходит, использовавшийся в микроволновой печи. Разница лишь в том, что нужно производить перемотку вторичной обмотки на более толстый провод.
• Чтобы исключить охлаждение трансформатора рекомендуется установить дополнительный вентилятор.

От мощности трансформатора зависят и возможности агрегата.

По желанию умельца, к агрегату можно подключать любые измерительные приборы и датчики. Рабочие места под сварку должны быть оборудованы электротехническими защитными изделиями.

Справочный центр – Spot Weld, Inc.

Аппараты точечной сварки с прессованием

Сварочные аппараты прессового типа станут вашим самым универсальным типом контактной сварки. Это рабочая лошадка отрасли. Главное, что нужно понять о сварочных аппаратах типа Press (и чем они отличаются от сварочных аппаратов типа Rocker Arm), заключается в том, что верхний поршень опускается линейно. Это не похоже на сварочный аппарат типа Rocker Arm, чьи сварочные электроды эффективно вращаются на месте.

Некоторые случаи, когда сварщик типа Press действительно вступает в игру, когда:

• Приварные шпильки или приварные гайки
• Применения с высоким усилием электрода
• Выступающая сварка
• Использование специального инструмента для закрепления детали
• Необходима частая смена инструмента

Сварочные аппараты для точечной сварки с выступом

Основное различие между сварочными аппаратами для прессовой сварки и сварочными аппаратами с проекционным стилем заключается в нижнем колене. Аппарат для точечной сварки традиционно имеет круглое нижнее колено, тогда как аппарат для проекционной сварки имеет нижнее колено коробчатой ​​конструкции для монтажа инструментов и крепежа. Обычно плиты с Т-образными пазами устанавливаются на аппарат для рельефной сварки, чтобы обеспечить быструю смену инструментов. Вы когда-нибудь видели плиты с Т-образными пазами на вертикально-фрезерном станке или сверлильном станке? Это подходит для той же цели.

Если сварочные кронштейны используются на плитах, они должны быть квадратными, чтобы их можно было установить на плоскую поверхность. Аппараты для проекционной сварки без плит обычно также имеют квадратные рычаги.

«Выступающий сварочный аппарат» назван так потому, что во многих металлических штамповках используются «выступы» сварного шва на детали для одновременного выполнения нескольких сварных швов или для обеспечения качественного сварного шва. Для одновременной сварки нескольких швов обычно требуется большее усилие сварки, чем для традиционной точечной сварки, поэтому требуется более прочная рама, чтобы предотвратить изгиб при более высоких усилиях.

Комбинированные аппараты для точечной сварки с прессованием и проецированием

Комбинированные устройства с прессованием и проецированием обычно имеют нижнее колено коробчатой ​​конструкции, которое удерживает круглую предплечье. Некоторые сварочные аппараты для комбинированной прессовой/проекционной сварки имеют как плиты, так и круглые сварочные рычаги, что обеспечивает наибольшую адаптивность.

Аппараты для точечной сварки с коромыслом

Аппараты для точечной сварки с коромыслом, благодаря своей конструкции, как правило, являются наиболее экономичным типом аппарата для точечной сварки. По этой причине они также чрезвычайно распространены. Удачно названный, верхний рычаг сварочного аппарата с качающимся рычагом поворачивается на место, а электрод следует за дугой, по существу «раскачивая» верхний рычаг до тех пор, пока электроды не соприкоснутся.

Одним из преимуществ станка с коромыслом является возможность быстрого изменения глубины горловины станка простым изменением длины рычага. Это может быть полезно для цеха, которому в один прекрасный день может понадобиться сварить трубу тонкого сечения диаметром 36 дюймов, а на следующий день потребуется сварить материал большого сечения, и он может использовать меньшую глубину шва.

Еще одна вещь, которую следует отметить в отношении аппаратов для точечной сварки с коромыслом, заключается в том, что при изменении глубины горловины вы также изменяете величину усилия электрода, которое машина способна производить.

Конечно, как и в случае с любым аппаратом для точечной сварки, увеличивая горловину аппарата или сварочный зазор, вы уменьшаете максимально допустимый ток аппарата.

Машины для сварки швов

Вообще говоря, машины для сварки швов будут использовать два медных колеса с приводом от двигателя. Медные колеса катятся друг о друга. Когда сталь (или другой листовой металл) помещается между двумя вращающимися колесами, а на медные колеса подается ток (с заданной силой), возникает «непрерывный» сварной шов. (Сварочный ток обычно импульсный, но конечным результатом является идеальное герметичное соединение).

Накатные ролики часто используются для сварки материалов с покрытием, таких как оцинкованные, алюминизированные и оцинкованные. Колесо с накаткой будет перемещаться по внешнему краю колеса (колес) по касательной и эффективно «очищать» свариваемую поверхность во время вращения колес. Иногда колеса с накаткой фактически приводят в движение шовные колеса.

A Машина для сварки швов сопротивлением по окружности сваривает слева направо (или наоборот, в зависимости от направления вращения двигателя).

Сварщик продольных швов с сопротивлением сваривает «внутри и снаружи» машины, с точки зрения оператора, стоящего перед машиной. Опять же, в зависимости от конфигурации машины, вы можете выполнять сварку с материалом, выходящим из машины, или с входящим материалом.

Скоростная шовная сварка использует модифицированный аппарат для точечной сварки, чтобы выполнить несколько точечных сварок подряд, слегка перекрывая друг друга, чтобы получился шов. Это можно сделать быстро, но это не так быстро и просто в использовании, как традиционный сварочный аппарат.

Аппараты для стыковой сварки

Аппараты для стыковой сварки используются для соединения двух концов профиля. Сплошная проволока, стержень квадратной/круглой/прямоугольной/шестигранной/другой формы, секции труб и многое другое можно сваривать встык. Удлинители буровой штанги, пильные полотна и формовочные машины с подачей проволоки используют в своем процессе сварку встык.

Другие типы сварочных аппаратов

• Настольный сварочный аппарат
• Сварочный аппарат «Точка»
• Аппарат для стыковой сварки оплавлением
• Сварочный аппарат для тяжелых условий эксплуатации
• Сварочный аппарат с двумя головками
• Ручной сварочный пистолет
• Сварочный пистолет с сервоприводом
• Микросварочный аппарат
• Эконом сварщик
• Сварочный аппарат с емкостным разрядом
• Сварочный аппарат с несколькими пистолетами для сквозной сварки
• Среднечастотный сварочный инвертор постоянного тока (MFDC)
• Преобразователь частоты (Sciaky)
