Сварочный трансформатор принцип работы: Сварочный трансформатор: устройство и принцип действия

alexxlab | 05.11.1991 | 0 | Разное

Содержание

принцип работы и характеристики, распространенные неисправности

Трансформаторы применяются для ручной и некоторых разновидностей промышленной сварки. Это приборы, которые преобразуют ток от городской электросети в подходящий для сварочного устройства.

Сварочный трансформатор уменьшает напряжение и обеспечивает стабильное функционирование такого прибора.

  • Особенности конструкции
    • Самодельные трансформаторы
  • Характеристики и виды
  • Принцип работы
  • Распространенные неисправности

Особенности конструкции

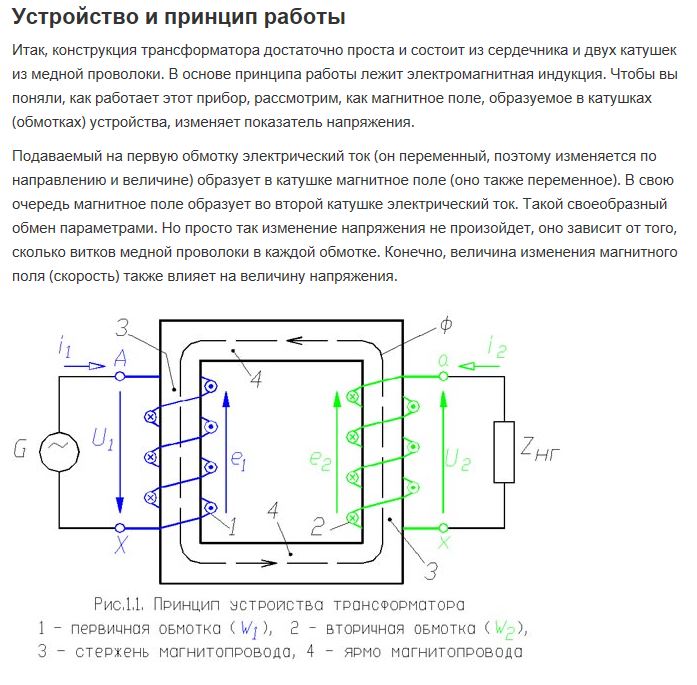

Работа трансформатора для сварки основывается на плавном уменьшении показателей напряжений до 60−90 В, а также в увеличении мощности электротока до 40−600 А.

Данный процесс базируется на принципе всем известной электромагнитной индукции: коэффициент преобразования определяется разницей в числе витков вторичной и первичной обмотки, а регулировка рассеивания магнитного поля посредством перемещения элементов устройства дает возможность настраивать напряжение на выходе.

Электроток, который проходит по магнитопроводу, формирует напряжение во всех витках установленной катушки. На выходе оно складывается в оптимальный показатель.

Трансформатор для сварки обладает довольно простой конструкцией, потому некоторые умельцы изготавливают устройство для домашнего применения своими руками:

  1. Магнитопровод (сердечник) включает в свой состав несколько пластин из стали, которые друг от друга изолированы. Для «самопального» оборудования можно взять пластинки, сделанные из электротехнической стали. Достать материал можно из старой техники.
  2. На магнитопроводе находятся обмотки. Первичная обмотка в любом случае будет единственной, все другие — вторичные.
  3. Регулировка напряжения на выходе осуществляется посредством перемещения специального винта, который проходит через обмотку и сердечник, а также перемещения подвижных обмоток.
  4. Корпус обеспечивает защиту оборудования от внешних воздействий.
  5. Добавляются дополнительные детали (колесики для транспортировки, ручки, вентиляция).

Самодельные трансформаторы

В устройствах, сделанных самостоятельно, первичная обмотка делается из специального медного кабеля, а для изготовления вторичной применяется сварочный кабель многожильного типа.

На «самопальном» оборудовании обмотки выводятся на обычные медные клеммы, заводские же модели оснащены специальными переключателями.

Конкретная схема устройства находится в прямой зависимости от вида сердечника и материалов, которые есть в наличии у мастера.

В более сложных вариантах устанавливается сразу несколько преобразователей. Кроме этого, в конструкцию могут добавляться электронные элементы.

Характеристики и виды

Назначение прибора определяет его конструктивные особенности:

  1. Показателей мощности промышленного оборудования хватает для того, чтобы обеспечить сразу несколько рабочих мест. Как правило, это сложные многопостные устройства.
  2. Для бытовых нужд применяется однопостный инструмент.

По типу конструкции трансформаторы делятся на:

  1. Модели, имеющие номинальное рассеивание магнитного поля. Такое оборудование состоит из регулировочного дросселя и самого трансформатора.
  2. Приборы с повышенным магнитным рассеиванием отличаются сложной конструкцией, состоящей из стабилизатора, конденсатора, обмоток и иных частей.
  3. Тиристорные приборы — относительно новая разновидность сварочного оборудования, которое состоит из тиристорного регулятора фазы и силового трансформатора. Эти аппараты весят гораздо меньше, нежели другие разновидности.

Принцип работы

Сварочные трансформаторы характеризуются универсальным принципом функционирования, но характеристики и конструкция конкретной установки находятся в прямой зависимости от ее назначения.

Прибор для сварки точечным методом на выходе должен давать электроток в 5−10 кА (для моделей малой мощности) и 500 кА (для более мощного оборудования).

Оборудование, предназначенное для контактной сварки, обладает повышенным коэффициентом преобразования, а прерывающие приборы — высокой надежностью и не простым устройством, иначе сварка будет не очень качественной.

При покупке или самостоятельном изготовлении сварочного трансформатора следует обращать внимание на следующие критерии:

  • Показатель напряжения электросети — от данного значения зависит число фаз работы установки.
  • Номинальный электроток — у моделей для бытового использования этот показатель не превышает 100А.
  • Обширный диапазон регулирования тока сварки дает возможность пользоваться разными электродами.
  • Показатель номинального напряжения при работе — выходное напряжение. Для обыкновенной дуговой сварки вполне достаточно значения от 40 до 70 В.
  • Выходная и потребляемая мощности дают возможность произвести расчет КПД. Чем выше данный показатель, тем продуктивнее будет функционировать оборудование.

Распространенные неисправности

Как самодельное, так и приобретенное оборудование может стать неисправным из-за большого количества причин. Зачастую отремонтировать инструмент можно собственноручно. Исключением считаются лишь промышленные устройства со сложной конструкцией.

  • Самой распространенной неполадкой считается замыкание между деталями оборудования, что может приводить к его выключению. Для того чтобы решить проблему, прибор нужно разобрать и поменять неисправную деталь.
  • Другая распространенная неисправность — слишком сильный нагрев. Перегрев обуславливается установкой электротока больше рекомендованного значения.
  • Сильный гул может свидетельствовать о том, что в корпусе разболтались гайки или винты. Чтобы починить трансформатор, его нужно разобрать и тщательно осмотреть и при необходимости подтянуть соединения.

Устройство сварочного трансформатора характеризуется простотой, а само оборудование — общедоступностью и надежностью. Оно очень популярно среди домашних мастеров, ведь с его помощью можно с легкостью скрепить тонкие металлические листы и сделать любой ремонт деталей из металлических сплавов.

расчет и ток в первичной и вторичной обмотке

Из всевозможных видов промышленного оборудования самым распространенным является сварочный трансформатор. Такой аппарат состоит из нескольких ключевых узлов и способен создавать ток, дуга которого плавит сталь, и соединяет стороны изделия в единый шов. Оборудование делится на несколько видов по сложности исполнения конструкции, а также способности выдавать необходимую величину напряжения. В чем заключается принцип действия сварочного трансформатора и его устройство? Какие физические процессы происходят внутри аппарата? Чем одни изделия могут отличаться от других? Материал статьи и видео сполна осветят эти вопросы.

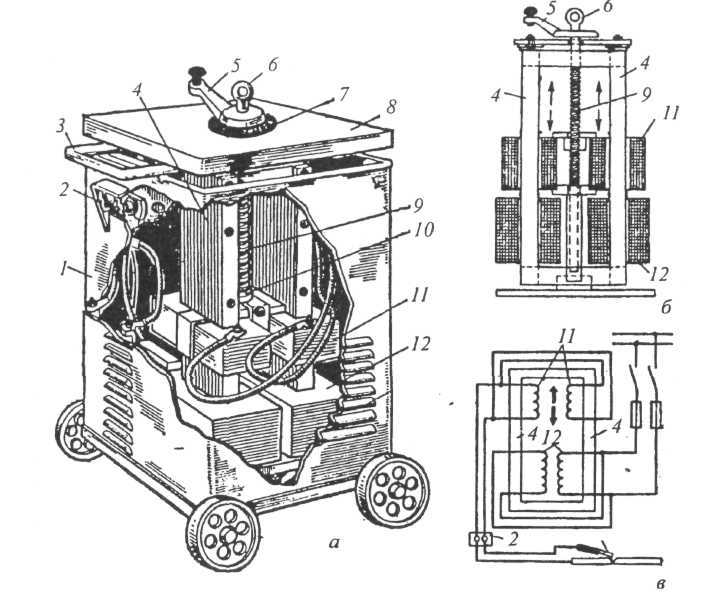

Устройство сварочного трансформатора и характеристики

Для возникновения дуги, обеспечивающей разогрев и расплавление кромок заготовки, требуется изменить характеристики электричества подаваемого из сети. Сварочный трансформатор преобразует поступающее электричество следующим образом:

  • напряжение снижает;
  • силу тока поднимает.

В преобразовании электричества принимают участие следующие узлы:

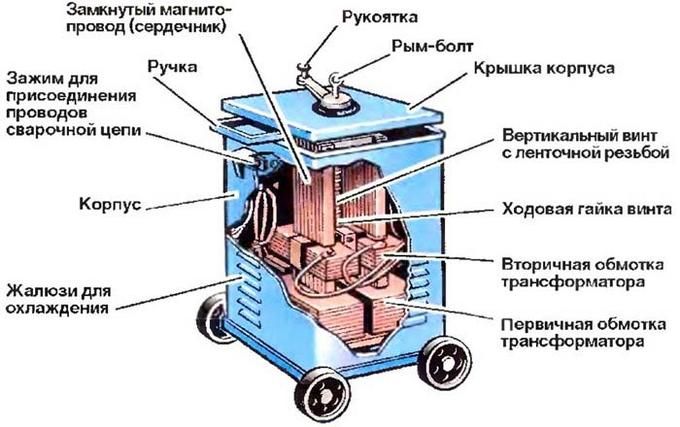

Устройство сварочного трансформатора

  • магнитопровод;
  • первая обмотка, собираемая из изолированного кабеля;
  • перемещающейся второй обмотки. Ее выполняют из провода без изоляции, это необходимо для повышения тепловой отдачи;
  • винтовая пара;
  • штурвал для управления винтовой парой;
  • клеммники для сварных кабелей.

В состав сварочных агрегатов включают дополнительные компоненты, которые предназначены для совершенствования их работы.

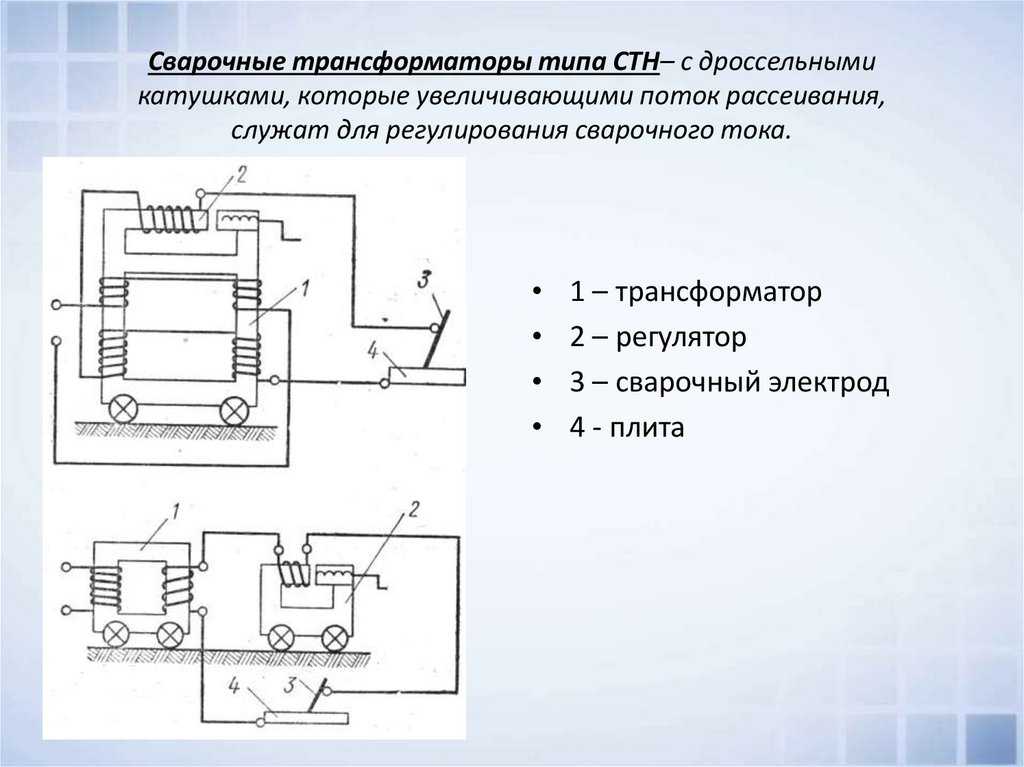

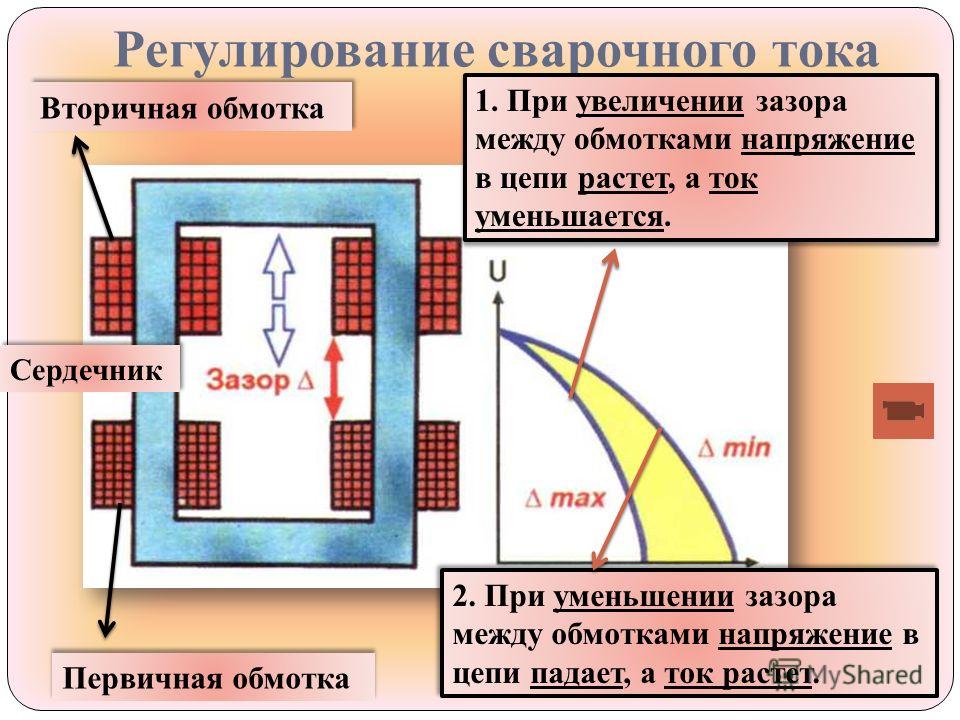

Способы регулирования силы сварного тока

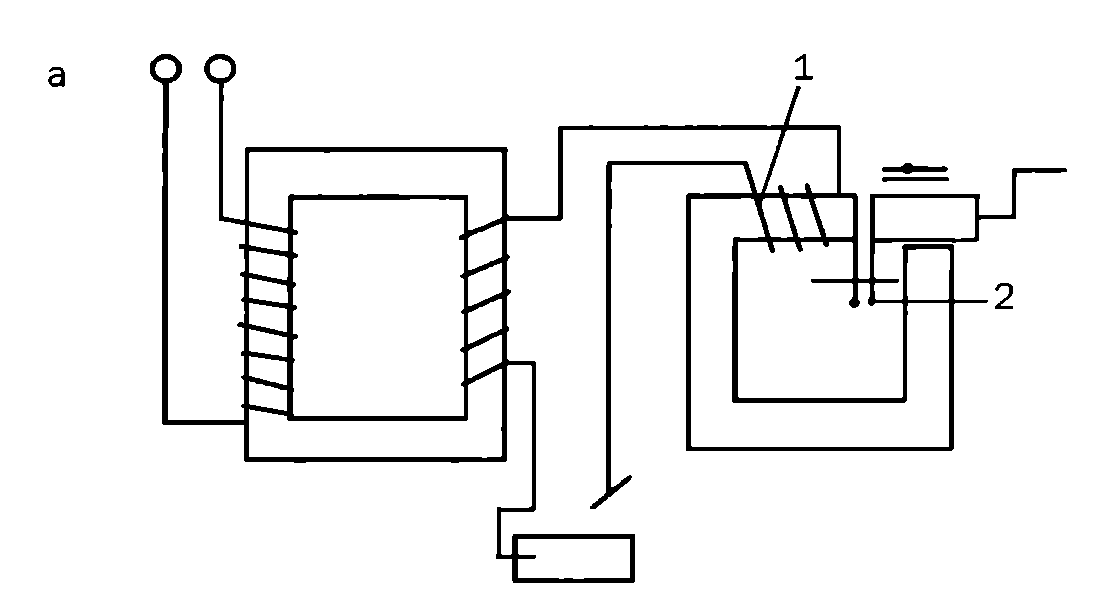

Одна из основных трансформаторных деталей — узел регулировки, состоящий из дросселя насыщения. Он корректирует силу сварного тока, изменяя расстояние между катушками. Но существуют другие пути регулирования этого показателя.

Корректировка силы сварного тока проводится не только при помощи дросселя насыщения.

Можно воспользоваться дросселем магнитного зазора, передвижным либо подмагниченным шунтом, реактивной либо рассеивающей обмоткой, подвижным типом катушки конденсатора. А также тиристорными регуляторами либо импульсными стабилизаторами.

Разновидности моделей трансформаторов предоставляют возможность подобрать себе подходящую. Определяя, какую модель взять, стоит исходить из рабочих задач, для решения которых она будет применяться.

Для бытовых работ подойдет однофазный однопостовый сварочный агрегат с силой тока достигающей 300А и корректировкой дросселем насыщения. Эти модели понятны в использовании и хранении.

Устройство пускового механизма

Пусковое устройство включает в свой состав – магнитопровод, две обмотки и клеммы. Переключатели изменяют напряжение и общее число обмоток подключаемых к выпрямителю. В первичную цепь устанавливают регулятор, собранный на основе полупроводников (тиристоров). Вторая обмотка, подключаемая к выпрямительному мосту, обеспечивает подачу двух уровней изменяемого напряжения.

Устройство пускового механизма трансформатора

Для работы пускового устройства требуется напряжение в 220 В. Ток лежит в диапазоне от 0 до 120 А, а напряжение достигает 70 В случае самостоятельного изготовления устройства, за основу принимают стержневой трансформатор, на его первой обмотке накручено 230 витков, на второй 32. Пульт управления полупроводниками монтируют над дросселем. Для охлаждения всей системы используют принудительную вентиляцию.

Устройство магнитопровода

Ключевыми деталями магнитопровода, являются пластинки или листы, произведенные из электромагнитной стали. К конструктивным деталям относят крепеж, корпус и пр. Магнитопроводы сварочных трансформаторов разделяют на стержневые и броневые. В устройствах стержневого типа все сегменты магнитной цепи обладают одинаковым сечением. В магнитопроводах броневого типа полным сечением обладает только средний стержень, на который устанавливают обмотки.

Виды магнитопроводов трансформатора

Сечения остальных участков магнитной цепи почти в два раза меньше. По ним происходит замыкание магнитного потока. На участках магнитопровода имеющего Т-образную форму, каждый имеет свое сечение. При этом его размер составляет в три раза меньший размер, чем собственно сам стержень. По каждому из участков происходит замыкание третьей части потока. Пластины, входящие в пакеты покрывают специальным составом, который называют оксидной изоляцией. Принцип работы сварочного трансформатора Аппаратура для сварки работает по алгоритму:

  1. Питание подается на первую обмотку. В ней генерируется магнитный поток, замыкающийся на сердечнике.
  2. Затем питание направляется на вторую обмотку.
  3. Магнитопровод, который собран из ферромагнитов, генерирует постоянное магнитное поле. Индуцирующий поток производит ЭДС.
  4. Разность в числе витков допускает колебание тока с требуемыми для выполнения сварки параметрами. Эти же показатели учитывают при расчетах аппаратуры для сварки.

Существует связь числа витков на второй катушке и напряжением на выходе. То есть для повышения тока количество витков необходимо увеличить. Но так как, сварочный трансформатор – это понижающий тип, то число витков на второй обмотке будет ниже, чем на первой. Устройство и принцип действия сварочного трансформатора обеспечивает настройку величины тока. Этого достигают уменьшая или увеличивая пространство между катушками. Для этого в сварочном оборудовании установлены движущиеся компоненты. Расстояние между обмотками изменяет сопротивление и это дает возможность выбирать именно тот ток, который нужен для сварки.

Холостой ход

Аппаратура для сварки работает в двух режимах – рабочем и холостом. Во время сварки вторая обмотка замыкается между рабочим инструментом и деталью. Ток расплавляет кромки заготовок и в результате получается надежное соединение деталей. После того, как сварщик закончит работы, цепь прерывается и трансформатор переключается на холостой ход. ЭДС в первой обмотке появляются из-за наличия:

  • магнитного потока;
  • его рассеивания.

Холостой ход трансформатора

Эти силы отпочковываются от направления потока в магнитопроводе и замыкаются между катушками в воздухе. Именно эти силы и являются основой работы в холостую. Работа на холостом ходу не должна представлять опасность для рабочего — сварщика и окружающих людей. То есть оно не должно быть больше чем 46 В. Но отдельные модели сварочного оборудования, имеют большие значения, например, 60 – 70 В. В этом случае в конструкции сварочного устройства устанавливают ограничитель параметров холостого хода. Скорость его срабатывания не превышает одну секунду с момента разрыва цепи и окончания работы. В целях дополнительной защиты сварщика, корпус трансформатора необходимо заземлять.

Это позволяет напряжению, которое может появиться на корпусе в результате повреждения изоляции, уйти в землю, не нанеся ни какого вреда рабочему – сварщику.

Варианты самодельных устройств

Необязательно покупать сварочник, можно собрать конструкцию сварочного трансформатора своими руками. Для этого применяют один из следующих способов:

  1. Используют старый ЛАТР (автотрансформатор). Самое важное в ЛАТРе – это его мощный сердечник тороидальной формы. Таких магнитопроводов берут два экземпляра и наматывают на каждом кольце по обмотке. Одна будет выполнять роль первички, другая – вторички. Наиболее подходящая модель автотрансформатора для такой переработки – ЛАТР 1М, оригинальная обмотка которого может выдерживать ток до 10 ампер.
  2. Применяют магнитопровод от старого электродвижка. То, что можно взять от двигателя для изготовления сварочника, – это его статор. Его нужно только освободить от старой обмотки путем ее удаления из пазов и вынуть из корпуса, разбив или разрезав последний. Пластины сердечника после этого следует скрепить шпильками и намотать поверх него новую обмотку. Лучше для таких операций подходят те магнитопроводы движков, которые имеют большой диаметр и маленькую толщину.
  3. Переделывают в сварочный трансформаторы от старых цветных телевизоров типа ТС-310 или ТС-270. Эти сетевые преобразователи удобны тем, что имеют крупные размеры, легко разбирающийся сердечник U-образной формы.

Всем, кто знает, какой сварочный трансформатор лучше выбрать среди моделей, представленных на рынке, или имеет опыт изготовления такого устройства, поделитесь навыками в комментариях!

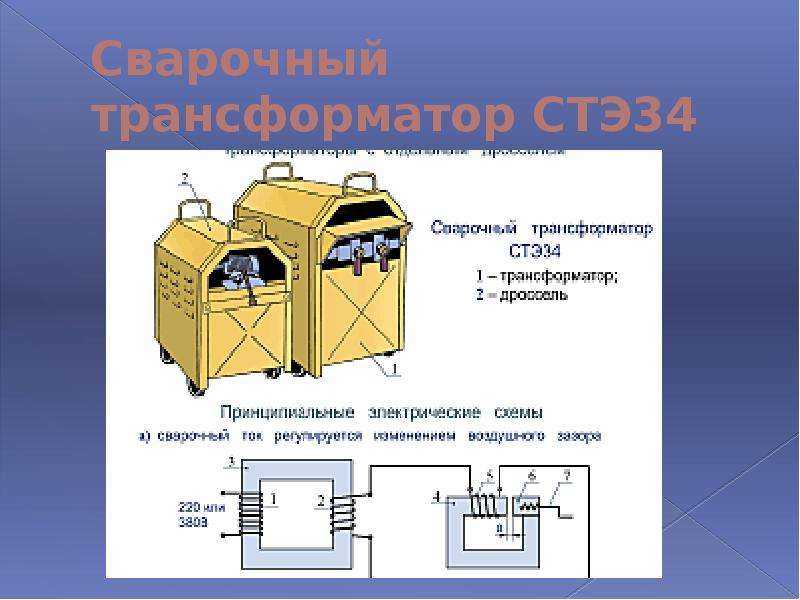

Схема сварочного трансформатора и ее модификации

Аппаратура для сварки состоит из:

  • трансформатора;
  • приборы для изменения размера тока.

Для розжига и поддержания дуги необходимо обеспечить наличие индуктивного сопротивления второй обмотки. Подъем индуктивного сопротивления ведет к тому, что изменяется наклон статистических параметров источника энергии. В результате приводит к постоянству всей системы «источник тока – дуга».

Электрическая схема сварочного трансформатора типа ТДМ

У сварочных аппаратов, работающих под нагрузкой, количество мощности в разы больше, чем потери, которые они несут при работе в холостую.

Сварочная аппаратура с шунтом

Настройка рассеивания магнитного поля осуществляется переменой геометрических параметров пространства между составными частями магнитопровода. В виду того, что магнитная проницаемость железа выше чем у воздуха то придвижении шунта изменяется сопротивление потока, который проходит по воздуху. Если шунт введен целиком, то индуктивное сопротивление определяется, зазорами между ним и элементами магнитопровода.

Сварочная аппаратура с шунтом

Трансформаторы этого типа изготавливают для решения производственных задач.

Сварочные трансформаторы с секционными обмотками

Такая аппаратура производилось в ХХ века для решения производственных и бытовых задач. В них реализовано несколько степеней настройки количества витков в обеих катушках.

Секционная обмотка трансформатора

Тиристорные сварочные трансформаторы

Для настройки напряжения и тока применяют фазовый сдвиг тиристора. При этом происходит изменение среднего значения напряжения.

Для работы однофазной сети нужны два тиристора, включенных навстречу друг другу. Причем их настройка должно быть синхронной и симметричной. Трансформаторы на основании полупроводников (тиристоров) обладают жесткой статической характеристикой. Ее регулировка производится по напряжению при помощи тиристоров.

Тиристоры хороши для настойки напряжения и тока в электрических цепях переменного характера, дело в том, что закрытие происходит при изменении полярности.

В схемах с постоянным током для закрытия тиристоров применяют резонансные схемы. Но это сложно, дорого и накладывает определенные сложности на возможность регулирования.

Тиристорные сварочные трансформаторы

В полупроводниковых трансформаторах тиристоры монтируют в первой обмотке, тому есть две причины:

  1. Вторичные токи в сварочных источниках значительно больше, чем предельный ток тиристоров, он достигает 800 А.
  2. Высокий КПД так как потери на падении напряжения в открытых вентилях в первой обмотке в отношении рабочего ниже в несколько раз.

В современных устройствах используют обмотки из алюминия, для повышения надежности конструкции к ним на концах приварены медные накладки.

Отличия и разновидности оборудования

На производстве применяют следующие виды сварочных аппаратов:

Разновидности сварочного оборудования

  • трансформаторы;
  • выпрямители;
  • инверторы.

Ещё выделяют:

  • полуавтоматы;
  • генераторы — сварочные аппараты с бензиновым или дизельным электрогенератором;
  • и прочие промышленные аппараты.

Функциональность

Этот критерий определяет назначение модели аппарата. Есть 3 типа трансформаторов по функционалу: бытовой, профессиональный и промышленный. Они обладают разными характеристиками и функциями.

Бытовой тип имеет ограниченные 200А возможности. В то время как профессиональный способен генерировать свыше 300А. Это позволяет им работать с достаточно толстыми металлическими деталями.

Для сложных задач подойдет промышленный вид сварных трансформаторов. Однако сейчас в промышленности большинство из них заменено более технологичными моделями.

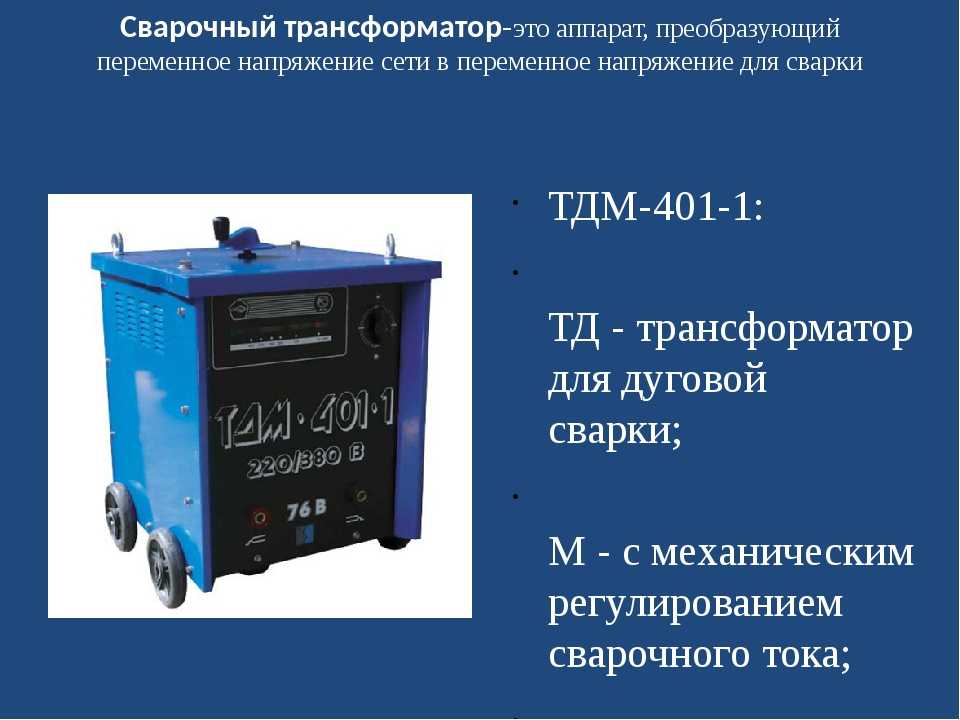

Сварочные трансформаторы

Так называют устройство, которое предназначено для преобразования переменного тока получаемого из сети в напряжение необходимо для выполнения электрической сварки.

Сварочный трансформатор

Ключевым узлом этого устройства является трансформатор, который понижает сетевое напряжение до уровня холостого хода.

Достоинства и недостатки сварочных трансформаторов

К несомненным преимуществам этого оборудования относят довольной высокий КПД от 70 до 90%, простоту работы и высокую ремонтопригодность. Кроме этого аппараты этого класса отличает невысокая стоимость. Вместе с тем, аппараты этого типа иногда не в состоянии обеспечить постоянство горения дуги. Это обусловлено характеристиками переменного тока. Для получения качественной сварки целесообразно применять электроды, адаптированные для работы с переменным током. Кроме того, на качестве сварки отрицательно сказываются и колебания напряжения на входе.

Аппараты этого типа нельзя применять для работы с нержавейкой и цветными металлами. Высокий вес аппарата и его габариты вызывают ряд сложностей при его транспортировке с места на место. Но надо отметить, что сварочный трансформатор – это не плохой выбор для домашних нужд.

Принцип работы трансформаторного агрегата

Принцип работы сварочных устройств работает на преобразовании тока из постоянного типа в переменный. Это производится для того, чтобы разжечь дугу.

Однако трансформаторные агрегаты для сваривания металлов устроены иначе. Они – приборы, выполняющие работу применением постоянного сварочного тока. Для него достаточно адаптации напряжения электросети в подходящий для сваривания уровень.

С этой задачей справляется трансформаторный узел, входящий в его комплектацию. С его помощью полученное из электросети напряжение понижается до рабочего показателя.

А узел регулировки настраивает силу сварного тока. Принцип работы прост и понятен. Дополнительным элементом в работе будет заземление.

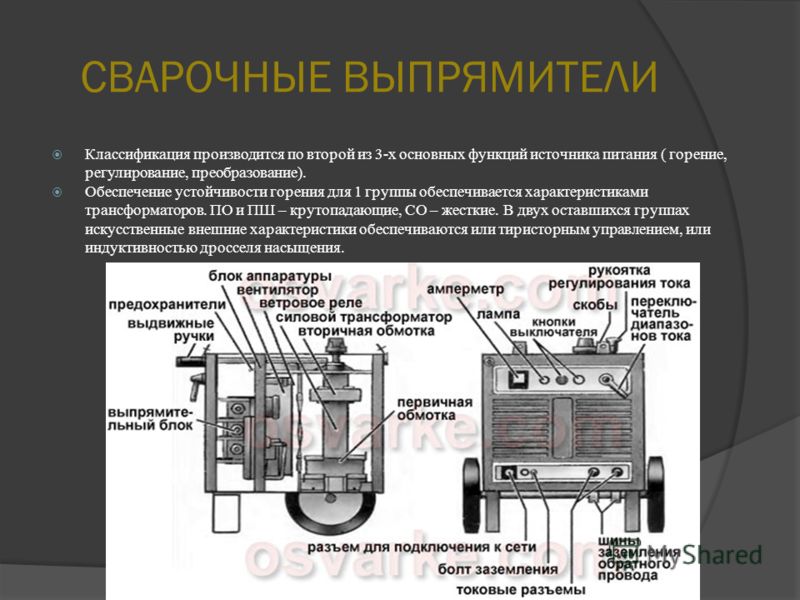

Сварочные выпрямители

Аппаратура, которое преобразует переменное напряжение, поступающее из сети питания в постоянное, необходимое для выполнения электросварочных работ. На практике применяют несколько схем выпрямителей, в которых реализованы разные методы получения выходных параметров напряжения и тока. Применяют разные способы регулировки параметров тока и вольт-амперной характеристики.

Сварочные выпрямители

В эти способы входят: Изменение настроек трансформатора, применение дросселя, настройка с помощью полупроводников (тиристоров и транзисторов). В самых простых аппаратах для регулирования тока применяют трансформатор, а для его выпрямления диодные схемы. В силовую часть такого оборудования входят трансформатор, выпрямитель, дроссель.

Достоинства и недостатки сварочных выпрямителей

Главное достоинство выпрямителей, если сравнивать их с трансформаторами, заключено в том что, для сварки применяют постоянный ток. Это обеспечивает качество розжига и поддержания параметров дуги и это соответственно приводит к качеству сварного шва. Применение выпрямителя позволяет сваривать не только обыкновенные стали, но обрабатывать нержавейку и цветные металлы. Кроме того, надо учесть и то, что сваривание с применением выпрямителя обеспечивает малое количество брызг.

По сути, описанные достоинства дают однозначный ответ на вопрос – какой аппарат выбрать трансформатор или выпрямитель, но разумеется нельзя забывать и стоимости этого оборудования. Выпрямители имеют и отдельные недочеты – большой вес конструкции, потеря мощности, падение напряжения в сети во время проведения сварочных работ. Кстати, все сказанное в полной мере относится и к трансформаторам.

Дополнительные узлы аппарата

Трансформатор для сварки как однофазный, так и трёхфазный и выпрямляющий, может иметь и определённое количество дополнительных узлов. С их помощью аппарат будет работать более качественно.

В качестве дополнительных узлов могут выступать:

  • дополнительные обмотки;
  • стабилизаторы;
  • конденсаторы;
  • регуляторы фаз.

Некоторые конструкции оборудованы подвижным шунтом. Расстояние между обмотками меняется за счёт образования новой детали, а не за счёт движения второго слоя обмотки. Дополнительной деталью является шунт, который будет менять зазор между обмотками. Ещё одна обмотка даст возможность регулировки напряжения.

И заводские профессиональные модели, и бытовые, как правило, требуют дополнительного сопротивления. Профессиональные мастера могут произвести соответствующую регулировку. Специальные возможности возникают и без разведения обмоток. Опытный мастер может сделать, таким образом, тонкие или толстые швы.

Подобное сопротивление может быть сделано в виде цельного корпуса. В нём расположены различные контакты, с помощью которых можно регулировать сопротивление.

Сварочные инверторы

Аппаратура этого типа предназначено для преобразования постоянного тока в переменный. Инвертор работает следующим образом. Ток, с частотой в 50 Гц, попадает на выпрямитель. На нем он, пройдя, через фильтр сглаживается и преобразуется в переменный. Частота такого тока оставляет несколько килогерц. Современные схемы позволяют получать ток с частотой 100 Гц. Этот этап преобразования, является самым важным в работе инвертора и это позволяет добиться существенных преимуществ в сравнении с другими моделями сварочного оборудования.

После этого, полученное высокочастотное напряжение роняют до значения холостого хода. А ток вырастает до размеров достаточных для выполнения сварочных работ, то есть до величины 100 – 200 А. Схема инвертора и комплектующие используемые в работе позволяют создавать сварочные аппараты с малым весом и высокими техническими характеристиками. Предприятия – производители выпускают аппараты для выполнения сварки:

  • в ручном режиме;
  • неплавящимся электродом в аргонной среде;
  • в полуавтоматическом режиме под защитой газов и многие другие.

К несомненным достоинствам этого класса оборудования можно отнести – малый вес и габариты. Это позволяет передвигать инвертор на строительной или производственной площадке без особых сложностей. В составе инвертора нет трансформатора и это позволило избежать потерь на нагрев обмоток и перемагничивания сердечника и получить высокий КПД. При сварке электродом в диаметр 3 мм, от сети потребляется все 4 кВт мощности, показатель сварочного трансформатора или выпрямителя составляет 6 – 7 кВт.

Схема инверторного сварочного аппарата

Схемы применяемые в инверторах позволяют генерировать практически все параметры вольт-амперных характеристик – это говорит о том, что аппараты этого типа допустимы для применения во всех видах сварочных работ. Кроме того, инверторы обеспечивают работу с легированными, нержавеющими сталями и цветными металлами.

Инверторная схема не нуждается в частых и длительных перерывах в работе.

Конструкция инвертора позволяет выполнять плавную регулировку режимов сварки во всем диапазоне токов и напряжений, необходимых для выполнения сварочных работ. Инвертор обладает широким диапазоном токов от нескольких единиц до сотен тысяч. В быту применяют аппараты, которые позволяют варить металл относительно тонкими электродами до 3 мм. Применение аппаратов такого уровня позволяет формировать шов в различных положениях и обеспечить минимальное количество брызг расплавленного металла, возникающих при сварочных работах.

Инверторные сварочные аппараты

Инверторные сварочные аппараты, производимые в наши дни, по большей части имеют микропроцессорное управление. Оно позволяет:

  • обеспечить рост тока при розжиге дуги;
  • минимизировать залипание электрода и детали и еще ряд функций облегчающих работу сварщика.

После выполнения сварки с помощью трансформатора или выпрямителя, работа с инвертором может с полным основанием считаться праздником. Между тем инверторы обладают рядом недостатков. В частности, ремонт инвертора может обойтись в копеечку. Кроме того, у аппаратов инверторного типа повышенные требования к условиям хранения. Это обусловлено тем что, в инверторах содержится много элементов микроэлектроники.

На что обращать внимание при выборе

Надо понимать, что выбор сварочного оборудования это непростая задача и решают ее в несколько этапов.

  1. Необходимо знать марку свариваемых материалов и вид требуемого шва. Так, для обработки стали или нержавейки достаточно аппарата обеспечивающего ручную дуговую сварку. Для сварки обыкновенной стали можно использовать аппараты с переменным и постоянным током. Для работы с нержавеющей сталью необходимо использовать аппараты постоянного тока. Рабочие характеристики сварочного трансформатора позволяют работать с разными материалами.
  1. В зависимости от размера тока, аппараты в 200 А, относят к бытовым, а в 300 к профессиональным.
  2. В зависимости от типа работы – полуавтоматы, обладающие сложной конструкцией и довольно высокой стоимостью, показывают высокую производительность и простоту в управлении.
  3. Инверторы обладают малыми габаритами и весом и широкой возможностью настроек.
  4. Немаловажное значение имеет место выполнения работ, в частности, климатические условия.
  5. Само собой, принимая решение о выборе аппарата необходимо обращать внимание на компанию – производителя.

Роль трансформатора в сварке

Сварочные трансформаторы переменного тока используются в ручной дуговой сварке с применением штучных электродов, в механизированной сварке с использованием флюса и в аргонодуговой для соединения деталей из алюминиевых сплавов.

Назначение сварочного трансформатора заключается в формировании необходимого для сварки значения напряжения, определенных постоянных внешних характеристик и в регулировке сварочного тока.

Требования, предъявляемые к внешним параметрам, определяются на основе таких показателей:

  • тип электрода – это может быть плавящийся или неплавящийся стержень;
  • характер рабочей среды – открытая дуга, дуга под флюсом, в защитном газе;
  • степень автоматизации сварочного процесса – ручная, автоматическая, полуавтоматическая;
  • способ регулирования механизма горения – саморегулирование, автоматическое.

Ручная дуговая сварка стержнями с покрытием, аргонодуговая с неплавящимся вольфрамовым электродом, механизированная под флюсом на автоматах с контролем скорости подачи присадочной проволоки в зависимости от величины напряжения дуги – методы соединения металлических деталей, в которых применяется падающая вольтамперная характеристика.


Виды сварочных трансформаторов.

Падающая вольтамперная характеристика подразумевает работу аппарата в режиме регулятора сварочного тока. Исходя из технологических и экономических соображений используется плавно-ступенчатое регулирование.

Такой тип управления предполагает две и более ступени регулирования, сочетающиеся с плавным изменением величины тока в каждой ступени.

Жесткая вольтамперная характеристика используется в автоматической сварке под флюсом при постоянной скорости подачи присадочной проволоки, независимо от напряжения дуги.

Источник питания в таком случае работает в качестве регулятора напряжения.

Изменение величины напряжения может быть:

  • плавным;
  • ступенчатым;
  • смешанным.

Величина сварочного тока зависит от скорости, с которой подается электродная проволока. Источник питания, в свою очередь, устанавливает напряжение дуги и обеспечивает саморегулирование ее длины.

В зависимости от количества фаз выделяют:

  1. Однофазный сварочный трансформатор – модель, работающая только при напряжении 220 В. Предназначен для бытовых нужд.
  2. Трехфазный трансформатор – работает при напряжении сети 380 В. Такие модели способны обеспечить на выходе большую силу тока, что делает возможным соединение металлических деталей большой толщины.

Возможные неисправности и ремонт

Сварочная аппаратура, как и любое техническое устройство, всегда может выйти из строя. Существуют некоторые признаки, по которым можно определить возникшие неисправности.

Возможные неисправности

Например, при проведении сварки, постоянно происходит залипание электрода. Это может быть вызвано низким напряжением, неправильной настройкой тока, неправильным выбором электрода и рядом других причин. Отсутствие дуги может быть вызвано перебитым кабелем, перегревом сварочного оборудования и множеством других причин.

Для ремонта сварочного трансформатора необходимо обладать определенными знаниями, то есть необходимо умение читать принципиальные электрические схемы и навык выполнения электромонтажных работ. Именно поэтому имеет смысл при возникновении неисправностей обращаться в мастерскую по их ремонту и обслуживанию.

Число рабочих постов

Трансформаторный тип сварочной аппаратуры применяется для разного числа рабочих постов. Их количество зависит от того, сколько сварочных кабелей возможно подключить к аппарату.

Условно трансформаторы разделены на два типа. Однопостовый и многопостовый. Первый тип обеспечивает одно рабочее место. То есть, к нему возможно подключение только одного кабеля для работы одного мастера.

Второй тип рассчитан на подключение 3-6 сварочных кабелей, позволяя одновременно работать тому же числу рабочих.

Как правильно смонтировать трансформатор

Сварочную аппаратуру необходимо надежно заземлить. Для облегчения жизни, на трансформаторов устанавливают специальные болтовые зажимы с сопроводительной надписью «ЗЕМЛЯ». Классификация по различным признакам Сварочная аппаратура классифицируется по следующим признакам – по фазам, по применяемости. На практике применяют одно и трехфазные сварочные аппараты. Однофазные аппараты, по большей части применяют для выполнения сварочных работ переменным током. Трехфазные применяют на строительных и производственных.

К однофазным относятся аппараты марки ТД. По сути, это трансформаторы с хорошим магнитным рассеиванием и перемещающимися обмотками. Их снабжают механическими регуляторами, выполненными в виде винтовых. Трехфазные аппараты применяют для сварки трехфазной дугой. Такой способ повышает производительность сварки, позволяет экономить электроэнергии, производит выравнивание нагрузки между фазами.

Трехфазный сварочный трансформатор

Трехфазные аппараты применяют для организации многопостовой сварки. В частности, использование такого оборудования позволяет использовать как минимум два электрода одновременно. В конструкцию аппарата вносят некритичные изменения. Такое применение аппаратуры позволяет поднять экономический эффект от сварочных работ.

Устройство сварочного трансформатора ТДМ

Трансформатор ТДМ включает в свой состав следующие части:

Устройство сварочного трансформатора ТДМ

  • металлический корпус;
  • клеммы для сварочных;
  • штурвал для настройки аппарата;
  • магнитопровод;
  • первая обмотка;
  • вторая обмотка;
  • винтовую пару для перемещения частей обмоток.

Принцип работы трансформатора ТДМ

Как уже отмечалось в конструкцию аппарата ТДМ входит магнитопровод, представленный в виде набор стальных пластин и изолированных обмоток. Ток, подаваемый из сети электропитания, попадает на первичную обмотку. В это время вторая обмотка, которая является перемещаемой, должна быть подключена к сварочному электроду и обрабатываемой деталью.

Между обмотками существует зазор, который и определяет параметры сварочного тока и напряжения. Чем больше размер зазора, тем больше сварочный ток. Это достигается за счет рассеивания магнитного поля.

Работа на холостом ходу

Выше было описано устройство и назначение сварочного трансформатора. Теперь настало время поговорить о таком функционировании агрегата, как холостой ход.

Во время формирования шва, между металлической деталью и электродом, замыкается вторичная обмотка. Под действием электричества металл плавится, в результате чего части заготовки надежно соединяются между собой. После окончания работы вторичная цепь размыкается. Сварка закончена и аппарат переходит в режим холостого хода.

Электродвижущая сила вначале появляется благодаря магнитному полю. Затем ЭДС поддерживается за счет рассеивания.

Электродвижущая сила замыкается между витками катушки в воздушном пространстве и образует показатели холостого напряжения. Холостой ход ограничен величиной в 48 В и считается безопасным для жизни рабочего. Однако в некоторых моделях устройств это значение может быть увеличено и до 70 В.

Если параметры холостого хода превышают установленные величины, тогда используется автоматическое ограничение, которое срабатывает сразу после окончания сварки из трансформатора. Кроме того корпус прибора должен быть заземлен. Такой простой момент увеличит безопасность работы мастера.

Сварочный трансформатор своими руками

Для изготовления сварочного аппарата своими руками надо понимать его базовые принципы работ. Первым делом необходимо определиться с параметром мощности тока. Для сварки массивных заготовок будет востребована высокая мощность генерируемого тока.

Кроме того, нельзя забывать и о том, что этот параметр жестко связан с тем, какие электроды будут использоваться во время работы. Для работы с металлом от 3 до 5 мм, необходимо использовать электроды 3 – 4 мм. Если толщина металла менее 2 мм, то вполне достаточно электродов 1,5 – 3 мм.

Другими словами, если планируется использование электродов толщиной 4 мм, то сила тока должна составлять 150 – 200 А, а электроды в 2 мм, сила тока должна составлять 50 – 70 А. Дуга формируется за счет использования трансформатора, состоящего из обмоток и магнитопровода.

Расчет сварочного трансформатора

У каждого типа сварки свои требования к трансформационным устройствам. Базовый расчет выполняют на основании разности количества витков на первичной и вторичной обмотке. Для понижающего оборудования работает следующее правило – если существует необходимость снижения напряжения в 10 раз, то количество витков на вторичной обмотке должно быть в 10 раз меньше. Надо отметить, что это правило имеет обратную силу.

У каждого трансформатора имеется так называемый коэффициент трансформации. Он показывает размер масштаба силы тока при переходе с первичной обмотки на вторичную. Руководствуясь этим принципом можно выполнить расчет сварочного трансформатора пригодного для любого типа сварки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Основные технические характеристики

Выбирая трансформаторное оборудование любого российского производителя необходимо будет оценить технические характеристики. У большинства моделей характеристики схожи, но иногда имеют место быть различия, которые определяют эффективность, быстроту и безопасность работы.

Основной характеристикой любого сварочного оборудования являются показатели номинального тока сварки. Этот параметр обозначает, какой по своей толщине металл можно будет обработать определенным инструментарием. Чем больше значение, тем, понятно, что более эффективнее будет работа по большим слоям металла.

Устройство и принцип работы сварочного трансформатора презентация, доклад

Слайд 1
Текст слайда:

Устройство принцип работы сварочного трансформатора

Билет 5(1)


Слайд 2
Текст слайда:

Трансформатор для сварки нужен, чтобы насыщать дугу переменным током. Это достаточно простое и надежное в применении устройство, чаще всего используемое при дуговой сварке ручным способом. Помимо этого трансформаторам не будет альтернативы при автоматизированном и механизированном способе сварки.


Очень мощный источник питания сварочной дуги будет менять напряжение сети,


Слайд 3
Текст слайда:

Все сварочные трансформаторы имеют силовой трансформатор и устройство, регулирующее сварочный ток. Основной принцип действия сварочного трансформатора заключается в наивысшей отдаче мощности. Поэтому его конструкция обязательно должна выдерживать высокое напряжение, как при проведении промышленной сварки, так и в домашних условиях. Но эти аппараты отличаются друг от друга, как по формированию внешних параметров, так и регулировками разных режимов сварки.


Слайд 4
Текст слайда:

Трансформатор для дуговой сварки строят на вторичное напряжение 60-70 В (напряжение зажигания дуги).

Особенностью работы этих трансформаторов является прерывистый режим работы с резкими переходами от холостого хода к короткому замыканию, и обратно. Для устойчивого и непрерывного горения дуги необходимы незначительные изменения тока и значительная


Слайд 5
Текст слайда:

Сварочный трансформаторслужит для понижения напряжения сети с 220 или 380В до безопасного, но достаточного для легкого зажигания и устойчивого горения электрической дуги (не более 80В), а также для регулировки силы сварочного тока. Трансформаторимеет стальной сердечник (магнитопровод) и две изолированные обмотки. Обмотка, подключенная к сети, называется первичной, а обмотка, подключенная к электрододержателю и свариваемому изделию, – вторичной. Для надежного зажигания дуги вторичное напряжение сварочных трансформаторов должно быть не менее 60-65В;


Слайд 6
Текст слайда:

Катушки первичной обмотки закреплены неподвижно. Вторичная обмотка, также состоящая из двух катушек, расположена на значительном расстоянии от первичной. Катушки как первичной, так

и вторичной обмоток соединены параллельно. Вторичная обмотка — подвижная и может перемещаться по сердечнику при помощи винта, с которым она связана, и рукоятки, находящейся на крышке кожуха трансформатора. Регулирование сварочного тока производится изменением расстояния между первичной и вторичной обмотками. При вращении рукоятки 5 по часовой стрелке вторичная обмотка приближается к первичной, магнитный поток рассеяния и индуктивное сопротивление уменьшаются, сварочный ток возрастает.


Слайд 7
Текст слайда:

При вращении рукоятки против часовой стрелки вторичная обмотка удаляется от первичной, магнитный поток рассеяния растет (индуктивное сопротивление увеличивается) и сварочный ток уменьшается. Пределы регулирования сварочного тока – 65-460 А. Последовательное соединение катушек первичной и вторичной обмоток позволяет получать малые сварочные токи с пределами регулирования 40-180 А.




Слайд 8
Текст слайда:

Металлургические процессы при электродуговой сварке
Билет 5 (2)


Слайд 9
Текст слайда:

 В процессе электродуговой сварки плавлением металл сварного соединения плавится под воздействием мощной электрической дуги, горящей между электродом и свариваемым изделием. Температура дуги колеблется в пределах 5000—15000 °С. Под действием мощного сосредоточенного источника тепла плавятся свариваемый (основной) и электродный (сварочный) металлы.


Слайд 10
Текст слайда:

Металлургические процессы при дуговой сварке протекают совершенно в других условиях, чем при производстве стали. Это объясняется прежде всего небольшим объемом расплавленного металла, называемого сварочной ванной, и быстрым его затвердеванием. При ручной дуговой сварке объем расплавленного металла не превышает 8 см3 (длина сварочной ванны 20—30 мм, ширина 8—12 мм, глубина 2—3 мм), а время затвердевания — несколько секунд.


Слайд 11
Текст слайда:

В результате быстрого затвердевания металла сварочной ванны химические реакции, протекающие в расплавленном металле, не успевают закончиться. Поэтому при сварке незащищенной дугой содержание кислорода в металле сварного соединения примерно в 15 раз больше, чем у мартеновской стали. А чем больше кислорода,’ тем ниже механические свойства металла шва.


Слайд 12
Текст слайда:

Расплавленный металл электрода переходит в сварочную ванну в виде небольших капель. Металл капель подвергается в дуговом промежутке воздействию шлака покрытия электрода и газов окружающей среды. При ручной сварке электродами, имеющими покрытие, одновременно с основным и электродным металлами плавится и покрытие, в результате чего образуется расплавленный неметаллический слой шлака. Назначение шлака — улучшать свойства расплавленного металла. Шлак защищает металл капли и сварочной ванны от воздействия окружающего воздуха, раскисляет и легирует металл сварочной ванны, в шлаке растворяются вредные примеси. В ряде случаев шлак способствует устойчивому горению дуги.


Слайд 13
Текст слайда:

Меры, принимаемые для защиты металла сварочной ваны от воздействия окружающего воздуха, не всегда достигают цели. Поэтому содержание кислорода в наплавленном металле всегда бывает выше, чем в основном и электродном. Для снижения количества кислорода в наплавленном металле, а следовательно, для повышения механических свойств металла его раскисляют и удаляют образовавшиеся окислы из’ сварочной ванны. Раскисляют металл с помощью углерода, марганца, кремния, алюминия (раскислители), которые вводят в электродную проволоку или электродные покрытия.


Слайд 14
Текст слайда:

Для компенсирования выгорающих элементов, а также легирования основного металла с целью обеспечения равнопрочности и сближения химического состава наплавленного и основного металлов, легируют металл сварного шва. Легирование осуществляется хромом, молибденом, титаном, ванадием, вольфрамом и рядом других элементов, которые вводятся в состав электродного покрытия или основного металла.


Слайд 15
Текст слайда:

Качество сварного соединения во многом зависит от технологических приемов сварки, в результате которых должно быть получено сплошное соединение. Сплошность сварного соединения является одним из основных признаков качества сварки. Нарушение сплошности проявляется обычно в виде трещин и пористости.
Трещины условно делятся на горячие и холодные.
Увеличению вероятности появления горячих трещин способствуют сера, углерод, кремний, водород.


Слайд 16
Текст слайда:

Для чего предназначены сварочные трансформаторы.
Из каких частей состоит сварочный трансформаор.
Плавная регулировка сварочного трансформатора.
Грубая регулировка сварочного трансформатора.
Чем заключается особенности металлургических особенностей при сварке.
Расскисление сварочной ванны. Назначение электродной обмазки.
Как влияет кислород на сварочную ванну.
Как влияет азот воздуха на расплавленный металл.
Как влияет водород на расплавленный метал сварочной ванны.
Что делают со сварочной ванной


Скачать презентацию

Трансформеры – Объяснение основ

Объяснение различных типов трансформаторов

Магазин трансформаторов

Трансформатор представляет собой электротехническое устройство, которое по принципу электромагнитной индукции передает электрическую энергию из одной электрической цепи в другую, не изменяя частоты. Передача энергии обычно происходит при изменении напряжения и тока. Трансформаторы либо увеличивают, либо уменьшают переменное напряжение.

Трансформаторы используются для удовлетворения самых разнообразных потребностей. Некоторые трансформаторы могут быть высотой в несколько этажей, например, тип, который можно найти на электростанции, или достаточно маленькие, чтобы их можно было держать в руке, которые можно использовать с зарядной подставкой для видеокамеры. Независимо от формы или размера, цель трансформатора остается неизменной: преобразование электроэнергии из одного типа в другой.

В настоящее время используется множество различных типов трансформаторов. В этом ресурсе более подробно рассматриваются силовые трансформаторы, автотрансформаторы, распределительные трансформаторы, измерительные трансформаторы, изолирующие трансформаторы, трансформаторы напряжения и трансформаторы тока.

Как работают трансформаторы

Важно помнить, что трансформаторы не генерируют электроэнергию; они передают электрическую мощность от одной цепи переменного тока к другой с помощью магнитной связи. Сердечник трансформатора используется для обеспечения управляемого пути для магнитного потока, создаваемого в трансформаторе током, протекающим через обмотки, также известные как катушки. Базовый трансформатор состоит из четырех основных частей. Части включают входное соединение, выходное соединение, обмотки или катушки и сердечник.

Когда на первичную обмотку подается входное напряжение, в первичной обмотке начинает течь переменный ток. При протекании тока в сердечнике трансформатора создается изменяющееся магнитное поле. Когда это магнитное поле пересекает вторичную обмотку, во вторичной обмотке возникает переменное напряжение.

Соотношение между количеством фактических витков провода в каждой катушке является ключом к определению типа трансформатора и выходного напряжения. Отношение между выходным напряжением и входным напряжением такое же, как отношение количества витков между двумя обмотками.

Выходное напряжение трансформатора больше входного, если во вторичной обмотке больше витков провода, чем в первичной. Выходное напряжение повышено и считается «повышающим трансформатором». Если вторичная обмотка имеет меньше витков, чем первичная, выходное напряжение ниже. Это «понижающий трансформатор».

Трансформаторные конфигурации

Существуют различные конфигурации как для однофазных, так и для трехфазных систем.

  • Однофазный источник питания – Однофазные трансформаторы часто используются для подачи электроэнергии для освещения жилых помещений, розеток, кондиционирования воздуха и отопления. Однофазные трансформаторы можно сделать еще более универсальными, если первичная и вторичная обмотки состоят из двух равных частей. Затем две части любой обмотки могут быть повторно соединены последовательно или параллельно.
  • Трехфазное питание – Питание может подаваться через трехфазную цепь, содержащую трансформаторы, в которой используется комплект из трех однофазных трансформаторов, или используется трехфазный трансформатор. Когда в преобразовании трехфазной мощности участвует значительная мощность, экономичнее использовать трехфазный трансформатор. Уникальное расположение обмоток и сердечника значительно экономит железо.
  • Треугольник и звезда Определено — Существуют две конфигурации подключения для трехфазного питания: треугольник и звезда. «Дельта» и «звезда» — греческие буквы, обозначающие конфигурацию проводников на трансформаторах. При соединении треугольником три проводника соединяются встык в форме треугольника или треугольника. Для звездочки все проводники исходят из центра, то есть они соединены в одной общей точке.
  • Трехфазные трансформаторы – Трансформаторы трехфазные имеют шесть обмоток; три первичных и три вторичных. Шесть обмоток соединены производителем либо треугольником, либо звездой. Как указывалось ранее, первичная и вторичная обмотки могут быть соединены по схеме треугольник или звезда. Они не должны быть подключены в одной конфигурации в одном и том же трансформаторе. Фактические используемые конфигурации подключения зависят от приложения.

Силовой трансформатор

Силовой трансформатор используется в основном для передачи электроэнергии от линии электроснабжения к системе цепей или к одному или нескольким компонентам системы. Силовой трансформатор, используемый с твердотельными цепями, называется выпрямительным трансформатором. Номинальные характеристики силового трансформатора определяются максимальным напряжением вторичной обмотки и пропускной способностью по току.

Распределительный трансформатор

Распределительный трансформатор опорного типа используется для подачи относительно небольшого количества электроэнергии в жилые дома. Он используется в конце системы подачи электроэнергии.

Автотрансформатор

Автотрансформатор представляет собой особый тип силового трансформатора. Он состоит из одной непрерывной обмотки, на одной стороне которой имеется отвод, обеспечивающий либо повышающую, либо понижающую функцию. Это отличается от обычного двухобмоточного трансформатора, у которого первичная и вторичная обмотки полностью изолированы друг от друга, но магнитно связаны общим сердечником. Обмотки автотрансформатора связаны между собой как электрически, так и магнитно.

Автотрансформатор изначально дешевле двухобмоточного трансформатора аналогичного номинала. Он также имеет лучшую стабилизацию (меньшие падения напряжения) и большую эффективность. Кроме того, его можно использовать для получения нейтрального провода трехпроводной сети 240/120 вольт, точно так же, как вторичную обмотку двухобмоточного трансформатора. Автотрансформатор считается небезопасным для использования в обычных распределительных цепях. Это связано с тем, что первичные цепи высокого напряжения подключены непосредственно к вторичной цепи низкого напряжения.

Изолирующий трансформатор

Разделительный трансформатор — это уникальный трансформатор. Он имеет передаточное отношение 1:1. Следовательно, он не повышает или понижает напряжение. Вместо этого он служит защитным устройством. Он используется для изоляции заземленного проводника линии электропередачи от шасси или любой части нагрузки цепи. Использование изолирующего трансформатора не снижает опасности или поражения электрическим током при контакте со вторичной обмоткой трансформатора.

Технически любой настоящий трансформатор, независимо от того, используется ли он для передачи сигналов или энергии, является изолирующим, поскольку первичная и вторичная обмотки соединены не проводниками, а только индукцией. Однако только трансформаторы, основной целью которых является изоляция цепей (в отличие от более распространенной функции трансформатора преобразования напряжения), обычно называют изолирующими трансформаторами.

Приборный трансформатор

Для измерения высоких значений тока или напряжения желательно использовать стандартные измерительные приборы малого диапазона вместе со специально сконструированными измерительными трансформаторами, также называемыми трансформаторами точного коэффициента. Трансформатор с точным коэффициентом соответствует своему названию. Он преобразуется с точным коэффициентом, позволяющим подключенному прибору измерять ток или напряжение, фактически не пропуская через прибор полную мощность. Требуется преобразовать относительно небольшое количество энергии, потому что единственная нагрузка, называемая нагрузкой, представляет собой тонкие подвижные элементы амперметра, вольтметра или ваттметра.

Существует два типа измерительных трансформаторов:

  1. Ток – Используется с амперметром для измерения тока при переменном напряжении
  2. Потенциал – Используется с вольтметром для измерения напряжения (разности потенциалов) переменного тока.

Трансформатор тока

Трансформаторы тока относятся к типу приборных

трансформаторов. Они используются для измерения

электрических токов.

Трансформатор тока имеет первичную обмотку из одного или нескольких витков толстой проволоки. Он всегда подключается последовательно в цепи, в которой измеряется ток. Вторичная катушка состоит из множества витков тонкого провода, который всегда должен быть подключен к клеммам амперметра. Вторичная обмотка трансформатора тока никогда не должна быть разомкнута. Это связано с тем, что первичка не подключена к постоянному источнику. Существует широкий диапазон возможных первичных напряжений, поскольку устройство можно подключать ко многим типам проводников. Вторичная обмотка всегда должна быть доступна (замкнута) для реакции с первичной, чтобы предотвратить полное намагничивание сердечника. Если это произойдет, приборы больше не будут точно считывать показания.

Накладной амперметр работает аналогичным образом. При открытии зажима и размещении его вокруг проводника с током сам проводник действует как первичная обмотка с одним витком. Вторичка и амперметр удобно крепятся в рукоятке прибора. Циферблат позволяет точно измерять ряд текущих диапазонов.

Трансформатор напряжения

Трансформатор напряжения — это тщательно спроектированный, чрезвычайно точный понижающий трансформатор. Обычно он используется со стандартным 120-вольтовым вольтметром. Умножая показания вольтметра (называемые отклонениями) на коэффициент трансформации, пользователь может определить напряжение на стороне высокого напряжения. Общие коэффициенты трансформации составляют 10:1, 20:1, 40:1, 80:1, 100:1, 120:1 и даже выше.

В целом трансформатор напряжения очень похож на стандартный двухобмоточный трансформатор, за исключением того, что он имеет очень небольшую мощность. Трансформаторы для этой службы всегда являются корпусными, поскольку доказано, что эта конструкция обеспечивает лучшую точность.

Трансформаторы напряжения (подобные изображенному выше) предназначены для контроля однофазных и трехфазных напряжений в линиях электропередач в приложениях по измерению мощности.

Трансформаторы постоянного напряжения

— обзор видео

(назад к трансформаторам)

Заземление и сварочный трансформатор Вопросы и ответы

Этот набор вопросов и ответов с несколькими вариантами ответов (MCQ) по трансформаторам посвящен теме «Заземляющий и сварочный трансформатор».

1. Когда используется заземляющий трансформатор?
a) При наличии нейтрали
b) При отсутствии нейтрали
c) При использовании трансформатора типа Y/D
d) Всегда
Посмотреть ответ

Ответ: b
Пояснение: В случае, если нейтраль силового трансформатора недоступна для заземления (например, при использовании трансформатора D-D), используется специальный трансформатор Y-D только для заземления нейтрали, такой трансформатор называется заземляющим трансформатором. .

2. Заземляющий трансформатор ______________
а) Повышающий трансформатор
б) Понижающий трансформатор
в) Автотрансформатор
г) Любой трансформатор может быть заземляющим трансформатором
Посмотреть ответ

Ответ: б
Объяснение: Заземляющий трансформатор — это специальный тип трансформатора, который используется, когда нейтраль в силовых трансформаторах отсутствует. Он построен в формате обмотки Y-D и всегда представляет собой понижающий трансформатор.

3. Вторичные обмотки заземляющего трансформатора обычно ___________________
a) Только звезда
b) Звезда с выведенной нейтралью
c) Треугольник
d) Открытый треугольник
Посмотреть ответ

Ответ: c
Объяснение: Первичные обмотки соединены звездой подключены к системе, а ее нейтраль заземлена. Вторичные обмотки расположены треугольником и, как правило, не питают никакой нагрузки, но обеспечивают замкнутый путь для циркуляции в них гармонических токов.

объявление

объявление

4. Какие гармонические токи протекают через вторичную обмотку заземляющего трансформатора?
a) Тройной
b) Пятый
c) Одиннадцатый
d) Седьмой
Просмотреть ответ

Ответ: a
Объяснение: Вторичные обмотки заземляющего трансформатора соединены треугольником и не питают никакой нагрузки, но обеспечивают замкнутый путь для тройной n-гармонии в них циркулируют токи. В уравновешенных условиях ток в заземляющем трансформаторе представляет собой собственный ток возбуждения.

5. В условиях неисправности ток, протекающий через заземляющий трансформатор, составляет _____________
a) очень большой
b) ноль
c) небольшое ненулевое значение
d) зависит от неисправности
Просмотреть ответ

Ответ: a
Объяснение: В уравновешенных условиях ток в заземляющем трансформаторе представляет собой собственный ток возбуждения. В условиях неисправности (например, неисправность LG) в нем может протекать большой ток. Следовательно, заземляющий трансформатор должен иметь достаточную мощность, чтобы выдерживать последствия замыканий на землю (фаза-земля).

6. Сварочный трансформатор _______________________
a) повышающий трансформатор
b) понижающий трансформатор
c) автотрансформатор
d) один-один трансформатор
Просмотр Ответ

Ответ: b
Пояснение: Сварочный трансформатор специального типа трансформатора, который в основном является понижающим трансформатором. Сварочный трансформатор имеет высокое реактивное сопротивление как в первичной, так и во вторичной обмотке.

7. В-И характеристики сварочного трансформатора _____________
а) медленно возрастающая
б) резко возрастающая
в) медленно убывающая
г) резко уменьшающаяся
Посмотреть ответ

Ответ: г расстояние друг от друга. Это высокое реактивное сопротивление вызывает резкое падение V-I характеристик.

реклама

8. Для сварочного трансформатора по мере увеличения тока ЭДС индукции ______________________
а) остается постоянной
b) увеличивается
c) уменьшается
d) зависит от применения
Просмотреть Ответ

Ответ: c
Пояснение: Сварочные трансформаторы имеют крутопадающие характеристики. с увеличением тока поток рассеяния увеличивается, а ЭДС уменьшается. Вот почему увеличение первичного или вторичного тока увеличивает падение реактивного напряжения на соответствующих обмотках.

9. Сварочные трансформаторы работают по принципу, что сварка фактически __________________
а) разомкнутая цепь
b) короткое замыкание
c) цепь с конечным сопротивлением
d) цепь с конечным реактивным сопротивлением
Просмотреть Ответ

Ответ: b
Пояснение: Увеличение первичного или вторичного тока сварочного трансформатора увеличивает реактивное падение напряжения на соответствующих обмотках, что необходимо для ограничения сварочного тока, так как сварка практически представляет собой короткое замыкание.

реклама

Sanfoundry Global Education & Learning Series – Transformers.

Чтобы попрактиковаться во всех областях Трансформеров, вот полный набор из более чем 1000 вопросов и ответов с несколькими вариантами ответов .

Категории Трансформатор MCQ

реклама

реклама

Подпишитесь на наши информационные бюллетени (тематические). Участвуйте в конкурсе сертификации Sanfoundry, чтобы получить бесплатный Сертификат отличия. Присоединяйтесь к нашим социальным сетям ниже и будьте в курсе последних конкурсов, видео, стажировок и вакансий!

Ютуб | Телеграмма | Линкедин | Инстаграм | Фейсбук | Твиттер | Пинтерест

Маниш Бходжасиа, ветеран технологий с более чем 20-летним стажем работы в Cisco и Wipro, является основателем и техническим директором компании Sanfoundry . Он живет в Бангалоре и занимается разработкой Linux Kernel, SAN Technologies, Advanced C, Data Structures & Alogrithms. Оставайтесь на связи с ним в LinkedIn.

Подпишитесь на его бесплатные мастер-классы на Youtube и технические обсуждения в Telegram SanfoundryClasses.

Понижающий трансформатор

— принцип работы, уравнение, типы, преимущества и недостатки

Понижающий трансформатор снижает напряжение и поэтому используется почти во всех бытовых электроприборах. Наша современная электроника сильно зависит от него. В этом посте мы попытаемся понять, что это такое, его принцип работы, уравнение, типы, преимущества и недостатки.

Что такое понижающий трансформатор

Понижающий трансформатор — это устройство, которое преобразует высокое первичное напряжение в низкое вторичное напряжение. В понижающем трансформаторе первичная обмотка катушки имеет больше витков, чем вторичная обмотка. На рисунке 1 ниже показана схема обмотки типичного понижающего трансформатора.

Рис. 1. Обмотка понижающего трансформатора

Принцип работы понижающего трансформатора

Работа трансформатора основана на «законе электромагнитной индукции Фарадея». Взаимная индукция между обмотками отвечает за действие передачи в трансформаторе.

Закон Фарадея гласит, что «когда магнитный поток, связывающий цепь, изменяется, в цепи индуцируется электродвижущая сила, пропорциональная скорости изменения потокосцепления».

ЭДС (электродвижущая сила), индуцированная между двумя обмотками, определяется количеством витков первичной и вторичной обмотки соответственно. Это соотношение называется Turns Ratio .

Способность понижающих трансформаторов снижать напряжение зависит от соотношения витков первичной и вторичной обмотки. Поскольку количество витков во вторичной обмотке меньше по сравнению с количеством витков в первичной обмотке, количество потокосцепления во вторичной обмотке трансформатора также будет меньше по сравнению с первичной обмоткой.

Соответственно ЭДС во вторичной обмотке будет меньше. Из-за этого напряжение вторичной обмотки уменьшается по сравнению с первичной обмоткой

Уравнение понижающего трансформатора

Формула, используемая для расчета понижающего трансформатора:

Где,

  • Ns = количество витков во вторичной = количество витков первичной обмотки
  • Vs = напряжение вторичной обмотки
  • Vp = напряжение первичной обмотки

Количество витков вторичной обмотки всегда должно быть меньше количества витков первичной обмотки трансформатора, т. е. Np > Ns для работы трансформатора в качестве «понижающего трансформатора».

Так как число витков во вторичной обмотке будет меньше, то и полная ЭДС индуктивности будет меньше, и, следовательно, выходное напряжение во вторичной обмотке также будет меньше, чем входное первичное напряжение.

Давайте разберемся, рассмотрев ситуацию с понижающим трансформатором, в котором количество витков вторичной обмотки [Ns] равно 250, витков первичной обмотки [Np] равно 5000, а входное напряжение [Vp] равно 240. Тогда напряжение на вторичной обмотке [Vs] можно рассчитать по формуле:

Купите переставляя уравнение, получаем:

Отсюда напряжение на вторичной обмотке трансформатора 12В, что меньше, чем на первичной обмотке. Следовательно, трансформатор называется понижающим трансформатором.

Типы понижающих трансформаторов

Понижающие трансформаторы можно разделить на три категории в зависимости от отводов во вторичной обмотке. Это:

  • Однофазный понижающий трансформатор
  • Понижающий трансформатор с центральным отводом
  • Понижающий трансформатор с несколькими ответвлениями

Однофазный понижающий трансформатор

Используется для понижения номинальных токов и входного напряжения, обеспечивает низкое напряжение и выходной ток.

Пример: 12 В переменного тока.

Рис. 2 – Символ и физический вид однофазного понижающего трансформатора

Понижающий трансформатор с центральным отводом

Этот тип понижающих трансформаторов будет иметь одну первичную обмотку и центральное разделение вторичной обмотки, которым он дает выходное напряжение с центральной булавкой.

Пример: 12в-0-12в.

Рис. 3 – Символ и физический вид понижающего трансформатора с центральным отводом

Понижающий трансформатор с несколькими ответвлениями

Понижающие трансформаторы этого типа имеют несколько отводов во вторичной обмотке. Несколько отводов используются для получения желаемого разнообразного выхода с вторичными катушками.

Пример: 0–12 В, 0–18 В.

Рис. 4 – Символ и физический вид понижающего трансформатора с несколькими ответвлениями

Применение понижающего трансформатора

Различные применения понижающего трансформатора включают:

  • В основных адаптерах и зарядных устройствах для сотовых телефонов, стереосистем и проигрывателей компакт-дисков
  • Для понижения уровня напряжения в линии передачи
  • В сварочных аппаратах за счет снижения напряжения и увеличения тока.
  • В телевизорах, стабилизаторах напряжения, инверторах и т. д.

Преимущества понижающего трансформатора

Преимущества понижающего трансформатора:

  • Полезен для понижения напряжения, что упрощает и удешевляет передачу энергии
  • Эффективность более 99 %
  • Обеспечивает различные требования к напряжению
  • Низкая стоимость
  • Высокая надежность
  • Высокая устойчивость к понижению напряжения

  • 85 Трансформатор

    Понижающие трансформаторы имеют следующие недостатки:

    • Требует большого объема технического обслуживания, выход из строя может привести к повреждению трансформатора 9Рис.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
