Сварочный аппарат тдм 401

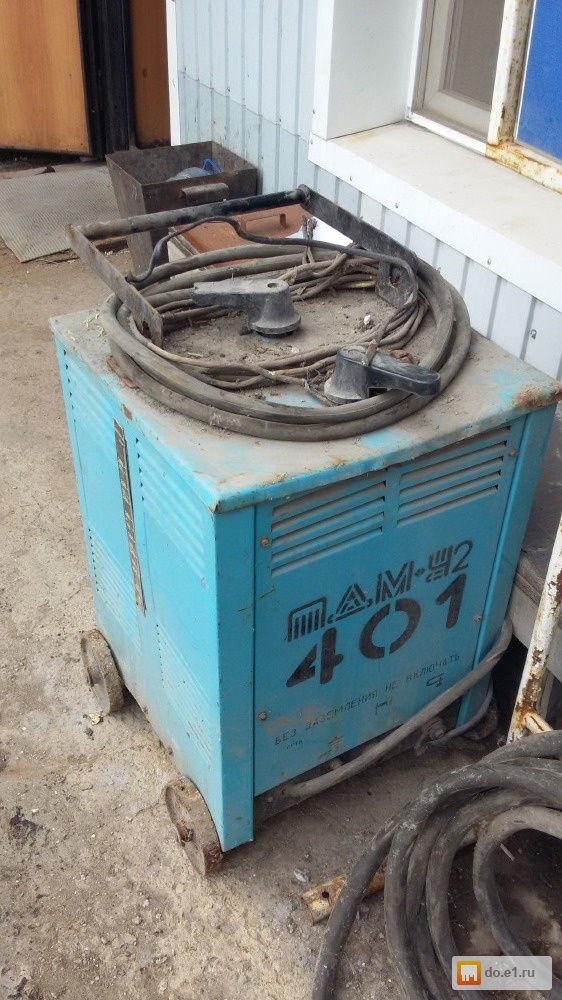

Трансформатор сварочный ТДМ-401

Данный аппарат относится к достаточно мощным трансформаторам, которые рассчитаны на промышленное применение. Он является весьма массивным изделием, вес которого более полутора сотни килограмм, так что переместить его можно только при помощи специальных приспособлений, таких как колеса.

Сварочный трансформатор ТДМ 401 является одно корпусным аппаратом, в котором все детали размещаются в пределах одной металлической коробки. Как и в других моделях серии здесь присутствует только естественное охлаждение, которое достигается при помощи грамотного использования вентиляции.

Трансформатор сварочный ТДМ-401

Сварочный трансформатор ТДМ 401 1У2 предназначен для понижения напряжения из сети до того уровня, который может понадобиться для сварки. Как правило, это значение значительно ниже, чем-то, что поступает на первичную обмотку, особенно, если дело касается холостого хода трансформатора. Регулировка тока происходит при помощи переключения обмоток. Здесь можно выделить два отдельных диапазона для каждой обмотки. В обоих случаях регулировка происходит путем изменения воздушного зазора. Это помогает подобрать лучшие параметры для сваривания конкретного вида металла и толщины заготовки. Сварка тонкого металла в данном случае может быть несколько проблематичной, но вполне осуществимой.

Техника больше подходит для промышленного использования. Для сваривания применяются обыкновенные электроды с защитным покрытием, так как сварочный трансформатор ТДМ 401 предназначен для ручной дуговой сварки. Производство такой техники регламентируется по ГОСТ 51526-99, ГОСТ 12.2.007.8-75 и ГОСТ 12.2.007.0-75.

Преимущества

Сварочный трансформатор ТДМ-401 У2, несмотря на свой вес, может перемещаться при помощи дополнительны колес;
Техника имеет простую конструкцию, благодаря которой ремонт и обслуживание трансформаторов этой модели оказываются относительно простыми, если за дело берется профессионал;

Конструкция трансформатора ТДМ-401

Параметры регулируются достаточно плавно, чтобы подобрать необходимый рабочий режим в среднем диапазоне;
Аппарат может легко сваривать толстые заготовки, так как его диапазон ближе к силовым трансформаторам.

Недостатки

Если в сети возникают скачки напряжения, то это может сильно повлиять на работу аппарата, также, как и повышенное или пониженное напряжение, отличающееся от номинального и поступающее на первичную обмотку;
Техника оказывается слишком тяжелой для мобильных перемещений, так что используется преимущественно на одном месте, как стационарная;

Сваривание проводится на переменном токе, который обладает худшими характеристиками, чем постоянный, влияя тем самым на качество сваривания;
При работе на больших мощностях необходимо обеспечивать дополнительное охлаждение, так как естественной стандартной вентиляции может оказаться недостаточно.

Схема сварочного трансформатора ТДМ-401

Схема подключение трансформатора ТДМ-401

Особенности эксплуатации и подключения

Когда нужно осуществить подключение такого изделия как сварочный трансформатор ТДМ 401, то следует тщательно выбирать кабеля, так как они должны выдерживать минимум 400 ампер сварочного тока. Если их сечение будет рассчитано на более низкие параметры, то будет частое перегревание и расплавление, вследствие чего может случиться короткое замыкание. Слишком толстые кабели приводят к потерям напряжения и снижают экономическую выгоду мероприятия, не говоря уже о том, что напряжение на первичной обмотке будет ниже, чем это требуется.

Данная техника оказывается очень надежной, если во время эксплуатации выполняются все необходимые правила эксплуатации, заданные в инструкции. Чтобы она могла прослужить как можно дольше, следует придерживаться заданных режимов.

«Важно!

Не стоит превышать напряжение сети выше номинального.»

Также желательно избегать перегрева, так как основные неисправности трансформатора сварочного ТДМ 401 возникают во время его перегрева. Когда возникают какие-либо первые признаки неполадок, то стоит сразу же отключить оборудование от электропитания, так как дальнейшая эксплуатация может только усугубить проблему.

Технические характеристики трансформатора сварочного ТДМ 401

Параметры	ТДМ-401
Сварочный ток номинальный, А	400
Рабочее напряжение номинальное, В	36
Сварочный ток минимальный, А	80
Рабочее напряжение минимальное, В	23,2
Сварочный ток максимальный, А,	460
Рабочее напряжение, максимальное, В	38,4
Режим работы номинальный, ПН, %	60
КПД, %	86
Коэффициент мощности	0,6
Категория размещения и категория размещения	У2
Класс изоляции	H
Длинна, м	0,555
Ширина, м	0,585
Высота, м	0,848
Вес, кг	160

Меры и техника безопасности

Сварочный трансформатор ТДМ-401 относится к весьма безопасным электрическим устройствам. Это надежная техника, которая при соблюдении заданных режимов не создает проблем для здоровья человека. При сильном перегреве и коротком замыкании нужно отключить все от сети, не прикасаясь к корпусу, так как иногда пробивает напряжение и на металлический корпус изделия. Перед каждым запуском нужно убедиться в целостности и наличии заземления и посмотреть качество соединения проводов с клеммами. При работе нужно соблюдать элементарную электробезопасность и использовать средства индивидуальной защиты. Все операции по ремонту проводятся только при отключенном от сети оборудовании.

Производители

Автор: Игорь

Дата: 19.09.2016

Рейтинг статьи:

Загрузка…

svarkaipayka.ru

Сварочный трансформатор ТДМ

Понижающие трансформаторные аппараты позволяют проводить работу в широком температурном диапазоне (от -40о до + 40оС) и питаются от сети 220В/380В в зависимости от модели. Простота конструкции делает эти агрегаты неприхотливыми в работе и несложными в обслуживании. Безусловно, у этих изделий есть и серьёзные недостатки, связанные с устаревшей и технически спорной конструкцией. Мы рассмотрим характеристики, преимущества и недостатки этих аппаратов на примере сварочного трансформатора ТДМ 401, который питается от сети 380В и даёт возможность оборудовать один рабочий пункт, обеспечив его электропитанием для дуговой сварки и резки металлов.

Достоинства и недостатки понижающих трансформаторов

Изделия этого типа питаются от однофазной сети 220В или 380В и понижают это напряжение до 70В без выпрямления, обеспечивая на вторичной обмотке регулируемый ток короткого замыкания. Такой сварочный трансформатор ТДМ позволяет подавать в зону соединительного шва ток силой от 50А до 500А в зависимости от выпускаемой модели. У аппаратов этого вида имеются неоспоримые достоинства, которые заключаются в следующем:

высокая мощность до 42 кВт, агрегаты позволяют резать, наплавлять и сваривать детали однофазным переменным током частотой 50Гц;
климатическая стойкость, аппараты работоспособны от -40 до +40оС;
простота технического обслуживания и ремонтопригодность;
наличие ступенчатой и плавной регулировки тока короткого замыкания механическим способом;
высокий КПД, не менее 84%;
возможность работы с электродами диаметром до 6 мм, что позволяет вести сварку заготовок толщиной до 14 мм и более;
наличие транспортировочных колёс;
эффективная вентиляция.

Как и любая аппаратура, сварочный трансформатор ТДМ имеет и недостатки, к которым относится большой вес, работа только на переменном токе и значительная нагрузка на электрические сети.

Характеристики

Рассмотрим подробные характеристики моделей аппаратов на примере сварочного трансформатора ТДМ 401У2, который является одним из наиболее мощных агрегатов этой серии. К основным параметрам этого изделия относятся:

сетевое питающее напряжение равно 380В;
выходной ток регулируется от 60 до 460 А с номинальным рабочим напряжением от 23 до 38 В;
две ступени регулировки тока с разными вольтамперными характеристиками в пределах от 70 до 200 А и от 200 до 460 А;

напряжение холостого хода от 64 до 78 В с частотой 50 Гц;
сетевая потребляемая мощность 26,6 кВА, ток 70 А;
номинальная нагрузка ПН 60%;
работоспособность аппарата от — 40о до + 40оС, вес 140 кг.

По сравнению со сварочными трансформаторами, инверторные агрегаты с одинаковыми характеристиками весят в три раза меньше, но их стоимость намного выше. Поэтому для профессионального оборудования сварочного поста дешевле обойдётся понижающий агрегат переменного тока. Он гораздо реже нуждается в профилактическом обслуживании и ремонте, но ему необходимо профессиональное подключение.

Важно помнить, что переключать режимы малых и больших токов необходимо при выключенном питании, иначе это приведёт к подгоранию и последующему перегреву контактной группы сварочного аппарата.

Заключение

Мы рассмотрели основные характеристики сварочных трансформаторов, которые отличаются простотой и надёжностью, а также высокими эксплуатационными характеристиками. Несмотря на устаревшую конструкцию и немалый вес, они имеют весьма конкурентоспособную цену и вполне подходят для организации полноценного рабочего места сварщика.

Сергей Одинцов

electrod.biz

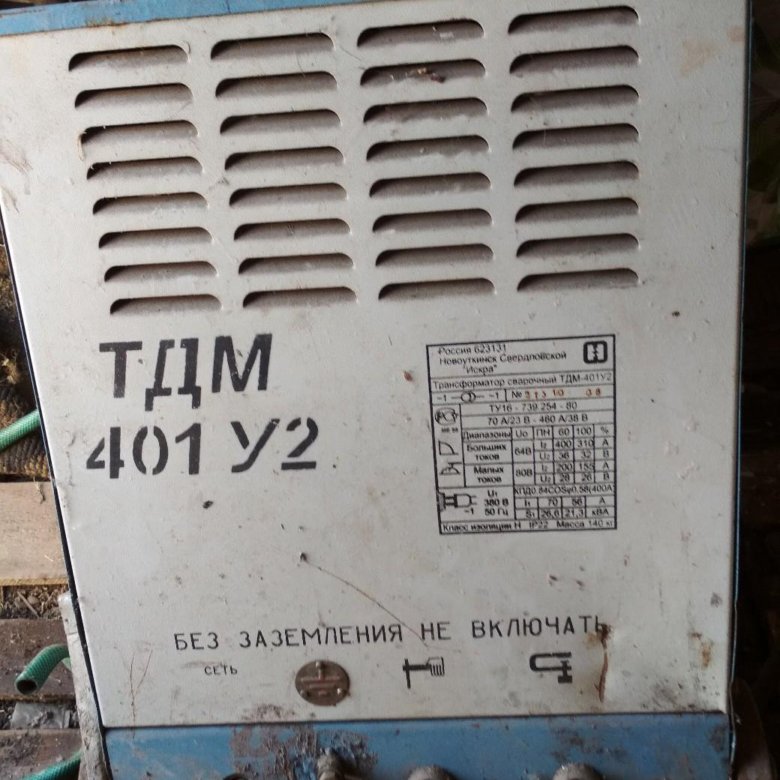

Трансформатор сварочный типа ТДМ-401 У2

Купить электрооборудование без посредников:

Общие сведения

Трансформатор сварочный типа ТДМ-401 У2 предназначен для питания одного сварочного поста однофазным переменным током при ручной дуговой сварке, резке и наплавке металлов.

Структура условного обозначения

ТДМ-401 У2: Т – трансформатор; Д – для дуговой сварки; М – с механическим регулированием сварочного тока; 40 – номинальный сварочный ток, десятки ампер; 1 – номер модификации; У2 – климатическое исполнение и категория размещения по ГОСТ

15150-69 и ГОСТ 15543. 1-89.

Условия эксплуатации

Работа на открытом воздухе, под навесом. Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 40 до 40°С. Относительная влажность воздуха не более 80% при температуре 20°С. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Техника безопасности по ГОСТ 12.2.007.8-75.

Трансформатор соответствует требованиям ТУ 16-739.254-80.

Нормативно-технический документ

ТУ 16-739.254-80

Технические характеристики

Номинальное напряжение однофазной питающей сети частотой 50 Гц, В – 220 или 380 Номинальный сварочный ток, А – 400 Номинальная продолжительность нагрузки ПН, % – 60 Пределы регулирования сварочного тока, А: в диапазоне малых токов – 80-200 в диапазоне больших токов – 200-460 Номинальное рабочее напряжение, В – 36 Напряжение холостого хода, В: в диапазоне больших токов – 64 в диапазоне малых токов – 80 Потребляемая мощность, кВт, не более – 17,3 Габаритные размеры, мм – 585x555x850 Масса, кг – 140 Гарантийный срок – 2 года со дня отгрузки трансформатора с предприятия-изготовителя.

Конструкция и принцип действия

Трансформатор является источником питания переменного тока с падающими внешними характеристиками, двумя ступенями регулирования сварочного тока, а также плавным регулированием тока внутри каждой ступени. Ступенчатое регулирование тока осуществляется переключением обмоток с параллельного соединения на последовательное с помощью переключателя, плавное – изменением расстояния между первичной и вторичной обмотками. Трансформатор представляет собой передвижную установку в однокорпусном исполнении с естественной вентиляцией и состоит из магнитопровода бесшпилечной конструкции, алюминиевых обмоток класса изоляции Н, переключателя ступеней тока и кожуха. Трансформатор – однофазный стержневого типа. Обмотки трансформатора имеют по две катушки, расположенные попарно на общих стержнях магнитопровода. Катушки первичной обмотки неподвижны и закреплены у нижнего ярма, катушки вторичной обмотки – подвижные. Через верхнее ярмо сердечника трансформатора пропущен ходовой винт, который закручивается в ходовую гайку. При вращении ходового винта перемещаются вторичные катушки, и тем самым изменяется расстояние между обмотками.

Подключение сетевых и сварочных проводов к трансформатору осуществляется через специальные разъемы, расположенные с лицевой стороны.

Комплектность поставки

В комплект поставки входят: трансформатор; запасные части и принадлежности по ведомости ЗИП; эксплуатационная документация.

Купить электрооборудование без посредников:

electro.mashinform.ru

Аппарат для сварки трансформаторного типа ТДМ-500

Трансформатор сварочный ТДМ-401, либо ТДМ-500 – отличные помощники по хозяйству для настоящего почитателя ремесла. Сложно не согласиться с тем высказыванием, что в наше время обойтись в быту или в профессиональной деятельности без участия сварочного оборудования практически невозможно, поскольку во многих ситуациях применяются металлоконструкции, которые необходимо соединять.

Описание трансформатора ТДМ-500

Сварочный трансформатор популярной модели ТДМ-500 предназначается для электродугового соединения металлических конструкций, при этом конструкции эти могут быть различной толщины, и варьироваться в пределах 1-14 миллиметров. Аппарат для сварки ТДМ-500 применяет в работе плавящийся электрод, работа с которым довольно привычна для преимущественной части сварщиков.

Сварочный трансформатор производится на базе минимального исполнения. Рассчитан аппарат ТДМ-500 для питания от сети 380 В. Основным предназначением, которым располагает сварочный аппарат, является работа в помещениях закрытого типа, а также в условиях открытого пространства при отсутствии атмосферных осадков, прямого попадания солнечных лучей, загрязнений (пыли, песка). В процессе работы устройства ТДМ-500 понадобится в обязательном порядке соблюдение определенных условий, которые постараемся рассмотреть ниже.

Как эксплуатировать устройство?

Эксплуатационные условия:

Температура окружающей среды должна соответствовать допустимым пределам от -10 до +40 гр. С;
Окружающая сварочный трансформатор среда не должна быть агрессивной, то есть должны полностью отсутствовать взрывоопасные вещества, токопроводящая пыль, газы, а также пары и т. п.;
Относительная влажность воздуха должна составлять не более 80% при условии температуры окружающей среды 20 гр. С.

Меры предостережения

Трансформатор ТДМ-500 должен функционировать при условиях, которые предоставляются техническим паспортом устройства. К тому же стоит отметить, что сварочный аппарат не должен передвигаться резкими прерывистыми толчками, работать при условиях вибрации. Таким образом, грубое несоблюдение предписаний производителя может привести устройство ТД-500 к неисправности, механическим повреждениям, а, следовательно, финансовым затратам или угрозе здоровью человека.

Характеристики устройства

Технические характеристики:

Напряжение сети – 2х380 В;
Частота сети (номинальное значение) – 50 Гц;
Сварочный ток при ПВ=100% составляет 400 А;
Сварочный ток при ПВ=60% составляет 500 А;
Пределы регулирования рабочего параметра – 80-500 А;
Напряжение холостого хода составляет 60В;
Ток холостого хода – не более 5 А;
Потребляемая мощность (максимальный предел) составляет 20 кВт;
Диаметр применяемых в работе электродов варьируется от 2 до 6 миллиметров;
Протяженность сетевого шнура составляет не менее 3 метров;
Масса установки для сварки составляет 80 килограммов.

Трансформатор для сварки ТДМ-401

Данный сварочный аппарат также заслуживает внимания, несмотря на то, что довольно габаритный и увесистый. Предлагаем ознакомиться с описанием устройства ТД-401.

Описание устройства

Многофункциональный трансформатор ТД-401 располагает возможность применяться в качестве источника питания для сварочного поста ручной дуговой сварке металлов и сплавов. Вдобавок ко всему, аппарат ТД позволяет осуществлять резку, а также наплавку метала посредством применения переменного тока.

Трансформатор внутри своей конструкции имеет систему плавного регулирования сварочного тока, работа которой достигается путем перемещения катушек вторичной обмотки посредством винта, снабженного ручкой. Конструктивные особенности устройства ТД располагают специальным переключателем, рассчитанным на два диапазона токов, тем самым достигается расширение диапазона регулирования параметра.

Все обмотки аппарата с целью облегчения конструкции, а также увеличения надежности, выполняются с применением провода алюминиевого сплава. Удобство транспортировки, поскольку масса установки достаточно велика, осуществляется путем применения в конструкции четырех колес.

Стоит отметить, что аппарат ТД-401 выпускается в двух комплектациях: для питания от сети 380В, а также от сети переменного тока 220В. Обратите внимание на то, что в последнем варианте исполнения трансформатор закрывается преимущественно в индивидуальном порядке.

Сварочные трансформаторы Российского производства

Страница 1 из 4

Cварочные трансформаторы предназначены для использования в качестве источника питания одного сварочного поста при ручной дуговой сварке, резке и наплавке металлов переменным током. Также сварочные трансформаторы предназначены для ручной дуговой сварки покрытыми электродами на переменном токе малоуглеродистых и низколегированных сталей. Положительные особенности сварочных трансформаторов – простота конструкции, а следовательно, и ее надежность, легкость в обслуживании и низкая цена. Отрицательным по отношению к сварочным выпрямителям является значительный вес и большие габариты. Самый существенный недостаток сварочного трансформатора состоит в том, что сварка производится переменным током, а это негативно сказывается на качестве сварного шва.

Каталог продукции Российского производства: сварочные трансформаторы различных российских производителей (модельный ряд “ТДМ, ТДФЖ, ТП3, НТС, БСН”. Описание и технические характеристики.

Описание:

Трансформатор сварочный серии БТР, предназначен для бытового применения при небольшем объеме сварочных работ, подключается к бытовым сетям с напряжением 220В и частотой 50Гц.

Технические характеристики:

Габаритные размеры, мм: 198х294х398

Напряжение, В: 220

Мощность, кВт: 13

Напряжение холостого хода, В: 70

Сварочный ток max, А: 200

Сварочный ток min, А: 70

Масса, кг: 23

Описание:

Трансформатор сварочный ТДМ-200 предназначен для ручной дуговой сварки покрытыми электродами с рутиловым и основным типом покрытия диаметром 2-4 мм на переменном токе малоуглеродистых и низколегированных сталей. Регулировка сварочного тока обеспечивается перемещением магнитного шунта горизонтального исполнения. Контроль за сварочным током производится по шкале, расположенной на левой боковине трансформатора. Включение производится переключателем ступеней, расположенном на лицевой панели. Удобен при перемещении в монтажных условиях.
Трансформатор соответствует требованиям ТУ 3441-001-24154334-2002

Технические характеристики:

Напряжение питающей сети, В: 220

Cварочный ток, А: 180(20%)/100(60%)

Пределы регулирования сварочного тока, А: 60-190

Рабочее напряжение, В: 27

Напряжение холостого хода, В: 58

Потребляемая мощность, кВА: 11

Диаметр электродов: 2-4

Габаритные размеры, мм: 440x210x300

Масса, кг: 30

Описание:

Трансформатор соответствует требованиям ТУ СТ ТОО 123 081945-001-2007.

Предназначен для работы в помещениях и на открытом воздухе под навесом в районах с умеренным климатом, с соблюдением следующих условий:
– интервал температур от -40 °С до +40 °С;
– относительная влажность воздуха не более 80% при температуре +15 °C;
– высота над уровнем моря не более 1000 м.
Не допускается использование трансформатора в среде насыщенной пылью, во взрывоопасной среде, а также в среде содержащей едкие пары, газы или металлическую пыль. Трансформатор предназначен для подключения только к промышленным сетям.

Технические характеристики:

Номинальное напряжение сети, В: 220

Номинальный сварочный ток, А: 200

Пределы регулирования, А: 60 – 200

Номинальный режим работы (ПН) при цикле сварки 5 мин., %: 40

Напряжение Uх.х., В: 60

Потребляемая мощность, кВт, не более: 7

Габаритные размеры L x B x H, мм: 345 x 310 x 470

асса, кг: 38

Описание:

Трансформатор сварочный серии ТДМЭ-165 220/380 В предназначен для питания одного сварочного поста переменным током частотой 50Гц при ручной дуговой сварке (резке и наплавке) на переменном токе малоуглеродистых и низколегированных сталей, электродами типа: АНО-4, АНО-6, АНО-21, МР-3 и др.
Трансформатор соответствует требованиям ТУ 3441-001-24154334-2002

Технические характеристики:

Вес, кг: 20

Управление: Ступенчатое

Напряжение сети, В: 220/380

Номинальный сварочный ток, А: 160

Пределы регулирования тока, А: 40-160

Режим работы (ПВ), %: 40

Описание:

Сварочный трансформатор ТДМ-161 предназначен для питания одного сварочного поста однофазным переменным током частотой 50 Гц.

при ручной дуговой сварки, резки и наплавки металлов покрытыми металлическими электродами. Предусмотрено использование штучных сварочных электродов диаметром 2…5 мм всех марок.

Технические характеристики:

Вес, кг: 24

Габариты, мм: 280х280х400

Управление: Плавное

Напряжение сети, В: 220

Напряжение холостого хода, В: 50

Потребляемая мощность, кВА: 8,8

Номинальный сварочный ток, А: 160

Пределы регулирования тока, А: 50-160

Режим работы (ПВ), %: 20

Описание:

Сварочный трансформатор ТДМ-181 предназначен для ручной дуговой сварки на переменном токе малоуглеродистых и низколегированных сталей покрытыми электродами. Регулировка сварочного тока обеспечивается ручным перемещением магнитного шунта горизонтального исполнения. Механизм такого шунтового регулирования значительно уменьшает время на смену режима сварки.
Трансформатор имеет следующие технические решения:
-Плавная регулировка сварочного тока в одном диапазоне
-Отказ от подвижных обмоток
-Легкое зажигание и устойчивое горение дуги
-Медные обмотки трансформатора
-Изоляция Du Pont
-Естественное охлаждение.

Технические характеристики:

Вес, кг: 40

Габариты, мм: 415×265х485

Управление: Плавное

Напряжение сети, В: 220

Напряжение холостого хода, В: 70

Номинальный сварочный ток, А: 180

Пределы регулирования тока, А: 25-180

Режим работы (ПВ), %: 20

Описание:

Трансформатор сварочный серии ТДМ-200 предназначен для питания одного сварочного поста переменным током частотой 50Гц при ручной дуговой сварке (резке и наплавке) на переменном токе малоуглеродистых и низколегированных сталей, электродами типа АНО-4, АНО-6, АНО-21, МР-3 и др.

Трансформатор соответствует требованиям ТУ 3441-001-24154334-2002

Технические характеристики:

Вес, кг: 20

Габариты, мм: 185x395x265

Управление: Плавное

Напряжение сети, В: 220/380

Напряжение холостого хода, В: 60

Номинальный сварочный ток, А: 200

Потребляемая мощность, кВа: 7,8

Пределы регулирования тока, А: 60-200

Режим работы (ПВ), %: 10

Описание:

Передвижной сварочный трансформатор ТДМ-200СУ предназначен для сварки переменным током малоуглеродистых низколегированных сталей покрытыми металлическими электродами диаметром 2-4мм.

Технические характеристики:

Вес, кг: 47

Габариты, мм: 440х360х465

Управление: Шунтовое

Напряжение сети, В: 220

Напряжение холостого хода, В: 70

Номинальный сварочный ток, А: 200

Пределы регулирования тока, А: 50-220

Режим работы (ПВ), %: 40

Описание:

Трансформатор сварочный ТДМ-205 (220В, AL) предназначен для питания одного сварочного поста переменным током частотой 50Гц при ручной дуговой сварке (резке и наплавке) на переменном токе малоуглеродистых и низколегированных сталей электродами типа АНО-4, АНО-6, АНО-21, МР-3 и др.
Трансформатор может использоваться как для бытовых, так и для производственных целей, главным образом при изготовлении, монтаже и ремонте оборудования, строительных конструкций, исходя из возможностей трансформатора.

Технические характеристики:

Вес, кг: 44

Габариты, мм: 410х420х440

Управление: Плавное

Напряжение сети, В: 220

Напряжение холостого хода, В: 80

Номинальный сварочный ток, А: 200

Потребляемая мощность, кВа: 7,0

Пределы регулирования тока, А: 40-200

Режим работы (ПВ), %: 40

Описание:

Трансформатор сварочный ТДМ-250 CU предназначен для питания одного сварочного поста переменным током частотой 50Гц при ручной дуговой сварке (резке и наплавке) на переменном токе малоуглеродистых и низколегированных сталей электродами типа АНО-4, АНО-6, АНО-21, МР-3 и др.

Трансформатор может использоваться как для бытовых, так и для производственных целей, главным образом при изготовлении, монтаже и ремонте оборудования, строительных конструкций, исходя из возможностей трансформатора.

Технические характеристики:

Вес, кг: 52

Габариты, мм: 420х320х440

Управление: Плавное

Напряжение сети, В: 220/380

Напряжение холостого хода, В: 80

Номинальный сварочный ток, А: 250

Потребляемая мощность, кВа: 9,0

Пределы регулирования тока, А: 40-250

Режим работы (ПВ), %: 40

Описание:

Сварочный трансформатор ТДМ-250С “Мастер” предназначен для дуговой сварки стальных конструкций различного назначения толщиной от 0,5 до 8 мм плавящимся электродом.

Технические характеристики:

Вес, кг: 61

Габариты, мм: 430х440х450

Управление: Ступенчатое

Напряжение сети, В: 220

Напряжение холостого хода, В: 60

Номинальный сварочный ток, А: 250

Потребляемая мощность, кВа: 7,8

Пределы регулирования тока, А: 50-250

Режим работы (ПВ), %: 60

Описание:

Сварочный трансформатор ТДМ-252 предназначен для питания одного сварочного поста однофазным переменным током частотой 50 Гц. при ручной дуговой сварки, резки и наплавки металлов покрытыми металлическими электродами. Предусмотрено использование штучных сварочных электродов диаметром 2…5 мм всех марок.

Технические характеристики:

Вес, кг: 24

Габариты, мм: 310х570х420

Управление: Плавное

Напряжение сети, В: 220

Напряжение холостого хода, В: 50

Номинальный сварочный ток, А: 250

Потребляемая мощность, кВа: 15,4

Пределы регулирования тока, А: 50-250

Режим работы (ПВ), %: 40

Описание:

Сварочный трансформатор ТДМ-252 предназначен для питания одного сварочного поста однофазным переменным током частотой 50 Гц.

Технические характеристики:

Вес, кг: 51

Габариты, мм: 310х570х420

Управление: Плавное

Напряжение сети, В: 220/380

Напряжение холостого хода, В: 50

Номинальный сварочный ток, А: 250

Потребляемая мощность, кВа: 15

Пределы регулирования тока, А: 50-250

Режим работы (ПВ), %: 40

Описание:

Технические характеристики:

Вес, кг: 40

Габариты, мм: 310х570х420

Управление: Плавное

Напряжение сети, В: 380 (2 ф)

Напряжение холостого хода, В: 50

Номинальный сварочный ток, А: 250

Потребляемая мощность, кВа: 15,4

Пределы регулирования тока, А: 50-250

Режим работы (ПВ), %: 40

Описание:

Сварочный трансформатор ТДМ-259 (220 В) предназначен для ручной дуговой сварки на переменном токе малоуглеродистых и низколегированных сталей покрытыми электродами. Трансформатор имеет простую и надежную конструкцию на основе оригинального технического решения – клинового магнитного шунта горизонтального исполнения. Механизм такого шунтового регулирования резко уменьшает время необходимое на смену режима сварки.

Трансформатор имеет следующие технические решения:
-Плавная регулировка сварочного тока в одном диапазоне
-Отказ от подвижных обмоток
-Легкое зажигание и устойчивое горение дуги
-Медные обмотки трансформатора
-Изоляция по ГОСТ
-Принудительное охлаждение.

Технические характеристики:

Вес, кг: 55

Габариты, мм: 610х320х455

Управление: Плавное

Напряжение сети, В: 220

Напряжение холостого хода, В: 70

Номинальный сварочный ток, А: 250

Пределы регулирования тока, А: 40-250

Режим работы (ПВ), %: 40

Описание:

Сварочный трансформатор ТДМ-259 (220/380 В) предназначен для ручной дуговой сварки на переменном токе малоуглеродистых и низколегированных сталей покрытыми электродами. Трансформатор имеет простую и надежную конструкцию на основе оригинального технического решения – клинового магнитного шунта горизонтального исполнения. Механизм такого шунтового регулирования резко уменьшает время необходимое на смену режима сварки.

Технические характеристики:

Вес, кг: 55

Габариты, мм: 610х320х455

Управление: Плавное

Напряжение сети, В: 220/380

Напряжение холостого хода, В: 70

Номинальный сварочный ток, А: 250

Пределы регулирования тока, А: 40-250

Режим работы (ПВ), %: 40

Сварочный трансформатор ТДМ-401 – Ковка, сварка, кузнечное дело

Многофункциональный трансформатор, может использоваться как источник питания для сварочного поста ручной электродуговой сварки, при резке металла и наплавке с использованием переменного тока.

В трансформаторе реализовано плавное регулирование тока сварки, благодаря перемещению катушек вторичной обмотки с помощью винта, снабжённого рукоятью. Конструкция имеет переключатель на два диапазона токов, что позволяет существенно расширить пределы регулирования.

Для облегчения конструкции и обеспечения надёжности все обмотки данного трансформатора выполнены с использованием провода из алюминиевого сплава и закреплены в высокоизолированные обоймы. Для простоты транспортировки корпус трансформатора установлен на четыре колеса.

Трансформаторы выпускаются для двух рабочих напряжений сети – 380 В (основное исполнение) и 220 В (по заказу потребителя). Возможности трансформатора ТДМ-401У2 позволяют ему заменить собой практически любой сварочный выпрямитель при значительно меньшей стоимости.
Для надёжной работы трансформаторы выпускаются в климатическом исполнении «У» ( что означает работу в условиях умеренного климата), категория размещения прибора вторая (нахождение под навесом). Диапазон рабочих температур -40…+40 при влажности воздуха (относительной) до 80% при 15С.
Трансформатор полностью соответствует требованиям ГОСТ 95 “Трансформаторы для ручной дуговой сварки однофазные. Технические условия” и удовлетворяет всем требованиям безопасности.

Смотрите также:

Всё больше используется новых дизайнерских технологий в строительстве частных домов. Не смотря на то что для изготовления отдельных элементов приходится обращаться к специалистам имеющим кузнечное оборудование, кованые изделия продолжают пользоваться спросом. Современная кузня это уже не просто горн и молот. Здесь тоже появились новинки. При изготовлении таких изделий, как автоматические распашные ворота, как правило, не применяется горячая и холодная ковка, но сварочный аппарат САТ-1 для них вполне приемлем.

Методическая работа Электросварочный трансформатор

Московский строительный техникум.

Исследовательская работа по электротехнике на тему:

«Сварочные трансформаторы».

Отделения СЭЗС

Группы П-22

Сидоренков К. В.

Москва. 2008 год.

Введение.

В современном строительстве всё чаще встречаются такие здания и сооружения, в которых применяют большие стальные конструкции.

Отдельные фрагменты изготавливают на производстве, а уж потом на строительной площадке соединяют их в единое целое. Соединение таких стальных сооружений производят электросваркой вручную. Для этого следует подобрать сварочный трансформатор.

От того каким я выберу сварочный трансформатор будет зависеть

скорость строительства.

Я считаю, что сегодня без современных сварочных трансформаторов не может идти ни одно строительство.

Электросварочный трансформатор

“Классический” преобразователь напряжения – это трансформатор, рассчитанный на стандартные 50 Гц.

Работа трансформатора основана на принципе взаимной индукции, который состоит в возникновении индуцированного поля в проводниках, находящихся поблизости от других проводников с переменными токами. Так если сила тока в контуре 1 изменяется, то в контурах 2 и 3 (рис. 1), не содержащих источник тока, возникает индуцированное поле, характеризуемое э.д.с. взаимной индукции E21. В обмотках 2 и 3 создается индукционный ток. По закону электромагнитной индукции Фарадея:

где Ф – поток магнитной индукции, который создается магнитным полем тока l1.

Магнитный поток пропорционален силе тока в контуре:

где М – взаимная индуктивность второго и первого контуров. М зависит от взаимного расположения контуров , геометрической формы и размеров контуров, а кроме того от магнитной проницаемости среды, в которой находятся контуры. При холостом ходе трансформатора, когда ток во вторичной обмотке отсутствует (l2,3= 0 ), отношение абсолютных значений напряжений на концах вторичных и первичной обмоток называется коэффициентом трансформации k.

где N количество витков в обмотке.

Как уже упоминалось, конструкция трансформатора состоит из магнитопровода, катушки с обмотками и крышки, предназначенные для сборки и крепления трансформатора. Назначение магнитопровода заключается в том, чтобы создать для магнитного потока замкнутый путь, обладающий возможно меньшим магнитным сопротивлением. Поэтому магнитопроводы трансформаторов необходимо изготовлять из материалов, обладающих высокой магнитной проницаемостью в сильных переменных магнитных полях.

Рис 1. Устройство трансформатора с двумя вторичными обмотками.

Изоляция обмотки от магнитопроводов осуществляется при помощи каркасов, изготовляемых из негигроскопического материала с хорошей электрической и механической прочностью. Также катушка трансформатора содержит междуслоевую, межобмоточную и внешнюю изоляцию.

Магнитопровод должен быть хорошо скреплен для получения механически прочной конструкции. После сборки стягивается обоймой, которая одновременно используется и для крепления трансформатора к шасси. Обойма должна быть изолирована от магнитопровода бумагой или прессшпаном. Выводы проводников обмоток припаиваются к лепесткам, расположенным по наружному периметру катушки в торцевых её частях.

В первую очередь изготавливается катушка. Склеивается каркас. Наматывается необходимое кол-во витков провода первичной обмотки. Для исключения межслоевого замыкания, а также для более ровной укладки проводов используется межслоевая изоляция (бумага). Концы бумаги проклеиваются. Затем проклеивается межобмоточная изоляция, нужная для изоляции обмоток. Дальше операция повторяется

Во вторую очередь собирается каркас. Магнитопровод собирается в стык из двух сердечников подковообразной формы (С-образные) или Ш-образной формы. Для получения возможно меньшего магнитного сопротивления в местах стыка С-образных сердечников их торцевые поверхности подвергаются шлифовке. Затем, после того, как на магнитопровод надета катушка, обе половины склеиваются специальной ферритовой пастой.

Обмотки трансформатора должны быть хорошо изолированы как от магнитопровода, так и друг от друга. Изоляция обмотки от магнитопровода осуществлена при помощи каркаса, изготовленного из электротехнического картона (прессшпана).

Кроме каркаса, предохраняющего обмотки от соприкосновения с магнитопроводом, катушка трансформатора содержит межслоевую, межобмоточную и внешнюю изоляцию. Межслоевая изоляция служит для изоляции отдельных слоев каждой обмотки друг от друга. Межобмоточная изоляция служит для создания изоляции между обмотками, а внешней изоляция предохраняет обмотку от пробоя на корпус и на соседние детали, а также от внешних повреждений. Выводы обмоток припаиваются к лепесткам , которые размещаются на щечке каркаса. Для получения механически прочной конструкции и для крепления трансформатора к основанию используется кожух.

Катушка трансформатора пропитывается лаком. По окончании сборки трансформатор маркируется.

Характеристики трансформатора

Электромагнитной мощностью трансформатора называется мощность, передаваемая из первичной обмотки во вторичную электромагнитным путем. Она равна произведению э.д.с. этой обмотки на величину тока нагрузки, т.е.

P = E2I2

Полезной, или отдаваемой, мощностью трансформатора называется произведение эффективного напряжения на зажимах вторичной обмотки на величину ее нагрузочного тока

P2 = U2I2

Расчетной мощностью трансформатора называется произведение эффективного тока, протекающего по обмотке, на величину напряжения на ее зажимах. Эта мощность характеризует собой габаритные размеры обмотки, т.к. число витков обмотки определяется напряжением на ее зажимах, а сечение провода – эффективным током. Расчетная мощность первичной обмотки равна произведению напряжения на ее зажимах и тока, потребляемого трансформатором из сети, т.е.

P1 = U1I1

Типовой, или габаритной, мощностью называется мощность, определяющая размеры всего трансформатора. Ее величину определяют по формуле

Pтип = (P1+P2)/2

где P1 и P2 – расчетные мощности обмоток трансфор-матора.

В процессе работы трансформатора в его магнитопроводе и в его обмотках затрачивается некоторая часть подводимой к нему энергии и поэтому мощность, потребляемая трансформатором из сети, всегда больше мощности, отдаваемой нагрузке.

Конструктивные характеристики определяются весом, габаритами, формой, приспособленностью к совместному размещению с другими элементами конструкции радиоэлектронного блока или аппарата, а также приспособленностью к экономически целесообразному процессу изготовления.

Эксплуатационными характеристиками трансформатора являются долговечность и надежность.

Вольтамперная характеристика

Важнейшая характеристика любого источника тока – ВАХ – у него определена конструктивно и не может быть изменена в процессе эксплуатации. Отсюда посредственные динамические качества. Такой аппарат имеет большой вес и крупные габариты, но зато надежен и практически “не убиваем”. Если он оборудован выпрямителем, то часто допускает работу на токе двух родов.

На современных моделях часто используют тиристорное управление выходными параметрами. Это позволяет снизить массу и габариты, уменьшить “инертность”, реализовать некоторые полезные функции и улучшить динамические характеристики. У таких аппаратов возможны коррекция ВАХ и работа с очень маленькими токами (до 2 А). Практически все такие источники имеют выход только по постоянному току.

При проектировании источников питания для сварочных аппаратов необходимо учитывать особенности ВАХ последних. Так, при индуктивной нагрузке (сварочный трансформатор), внешняя характеристика синхронного генератора имеет резко падающий характер, причем с уменьшением cos падение напряжения усиливается (рис.2, X>0). При активно-емкостной нагрузке (сварочный инвертор) cos опережающий и с ростом потребляемого тока напряжение возрастает тем сильнее, чем меньше cos (рис 2, X<0). При U=0 (короткое замыкание) все характеристики пересекаются в одной точке, соответствующей значению тока трехфазного короткого замыкания.

Рис. 2. ВАХ сварочного аппарата.

Рассмотрим подробнее схему и принцип работы сварочного аппарата: разберёмся в технической реализации аппарата электродуговой сварки.

Процесс электродуговой сварки (без подачи инертного или каталитического газа) заключается в создании условий для образования электрической дуги при напряжении 50…80 В между электродом и свариваемыми деталями и дальнейшим поддержанием дуги при напряжении 18…25 В для расплавления материала деталей и электрода. Источник напряжения сварочного аппарата должен обладать хорошими динамическими характеристиками. Рабочее напряжение на дуге должно быстро устанавливаться и изменяться в зависимости от длины дуги, обеспечивая ее устойчивое горение. Для постоянного тока достаточно напряжение зажигания 30 – 40 В, в то время как для переменного необходимо напряжение 40 – 60 В. Время восстановления рабочего напряжения при коротком замыкании от 0 до 30 В не должно превышать 50 мс. Ток К.З. (короткого замыкания) не должен превышать рабочий более, чем на 25 – 100%.Для этого необходим источник тока с так называемой “падающей” вольтамперной характеристикой.

Время восстановления рабочего напряжения при коротком замыкании от 0 до 30 В не должно превышать 50 мс. Ток К.З. (короткого замыкания) не должен превышать рабочий более, чем на 25 – 100%. При ручной дуговой сварке внешняя характеристика (рис. 3), источника тока должна быть падающей, т.е. напряжение должно уменьшаться с увеличением тока.

Рис. 3. Динамическая и статическая характеристики сварочного аппарата.

При крутой динамической характеристике источника питания динамические токи КЗ значительно меньше (они близки к статическим токам КЗ) и при удлинившейся дуге образуется стабильная рабочая точка. Вышеперечисленным требованиям в полной мере соответствует источник напряжения, выполненный по схеме генератора тока. Свойства такой конструкции в полной мере подходят и для зарядного устройства.

На рис. 4 показана типичная статическая ВАХ электрической дуги. При наложении на нее выходной ВАХ сварочного трансформатора легко видеть, что устойчивой точкой поддержания дуги является точка А, причем увеличение крутизны “падения” характеристики сварочного трансформатора приводит к еще большей стабилизации дуги.

Рис. 4. Статическая ВАХ электрической дуги.

В аппаратах переменного тока, работающих от однофазной сети, дуга должна возникать при каждом полупериоде питающего напряжения, что делает более жесткими требования к аппарату и материалу электрода, чем при сварке постоянным током или трехфазным.

При изготовлении аппарата дуговой сварки часто пытаются копировать промышленные образцы, которые для обеспечения падающей характеристики в большинстве своем выполнены на основе магнитопровода с повышенным магнитным рассеянием или дросселя. В условиях домашней лаборатории на указанных принципах трудно создать аппарат с хорошими массогабаритными показателями, кроме того, он неспособен удовлетворительно работать в режиме контактной сварки, которая представляет для радиолюбителей большой интерес.

Существует принцип формирования “падающей” ВАХ способом управления углом отсечки синусоидального напряжения, позволяющий решить проблемы снижения массы аппарата, а также расширить возможности его применения. На рис. 5 показана функциональная схема сварочного аппарата, работающего по этому принципу.

Напряжение вторичной обмотки U2 трансформатора Т1 в момент замыкания контактов коммутатора тока S1 поступает на сварочный электрод. Если замыкать контакты коммутатора во второй половине полупериода напряжения сети (в момент tз, рис.6,а), то первоначальный уровень напряжения Uз обеспечит образование электрической дуги, а падающая характеристика будет следствием изменения мгновенного напряжения Un по синусоидальному закону.

Рис. 5. Функциональная схема сварочного аппарата.

Для аппаратов, работающих на малых значениях сварочного тока, необходимо обеспечить крутопадающую характеристику. Этого достигают выбором числа витков вторичной обмотки. На рис. 6,б) показано, как можно изменять крутизну характеристики при одном и том же напряжении зажигания дуги. Таким образом, в аппарате с управлением углом отсечки вторичного напряжения есть все условия для образования электрической дуги и возможность регулирования мощности.

Рис. 6. Половина периода переменного напряжения на вторичной обмотке.

Другим требованием к аппаратам является обеспечение необходимого времени восстановления напряжения зажигания после замыкания цепи электрод-деталь (каплями расплава и т. п.) – не более 50 мс. В аппарате описываемой структуры это требование выполняется автоматически при высоком быстродействии коммутатора S1. Оптимизации процесса для конкретного диаметра электрода, материала детали и т. п. добиваются выбором момента замыкания контактов коммутатора S1 (tз на рис. 6,а).

При построении сварочного аппарата предпочтительно применение тороидального магнитопровода, обладающего минимальными габаритами и полем рассеяния.

Изменением времени коммутации tз можно перевести аппарат в режим жесткой выходной характеристики, что превратит его в мощный источник переменного или выпрямленного напряжения, который может работать, например, зарядным устройством, или в установке точечной контактной сварки.

Расчет электросварочного трансформатора

Следует отметить, что проведение точного расчета магнитопровода трансформатора нецелесообразно, так как приходится довольствоваться теми магнитопроводами, которые выпускает наша промышленность. Более того, обычно неизвестна ни марка, ни технология прокатки электротехнической стали магнитопровода, а одной магнитной проницаемости (которую, в общем, нетрудно определить) для расчета недостаточно. Можно рекомендовать следующую методику ориентировочного расчета трансформатора.

Сначала находят требуемую мощность. Основным критерием здесь служит максимальный диаметр электрода, определяющий примерное действующее значение сварочного тока. Так, для электрода диаметром 1,5 мм сварочный ток должен быть в пределах 25…40 А, для 2 мм – 60…70 А, для 3 – 100…140, для 4 – 160…200. Мощность трансформатора в ваттах равна Ртр=25*Icв, где Icв- сварочный ток в амперах.

Далее определяют сечение магнитопровода в см.кв.: S>0,015*Р (где Р – в ваттах). Для магнитопроводов отличных от тороидального следует увеличить сечение в 1,3…1,5 раза. Затем вычисляют диаметр в мм. провода первичной обмотки: di >= 1,13 . Диаметр в мм провода вторичной обмотки вычисляют по формуле: dii>=1,13 , где i – плотность тока в А/мм2. При токе I, меньшем 100 А, принимают i равной 10 А/мм2; при токе менее 150 А – 8 А/мм2, при токе менее 200 А – 6 А/мм2. Если используют некруглый провод, его сечение должно быть равным сечению круглого. В расчете принято, что среднее суммарное время горения дуги не превышает 20 % от среднего суммарного времени пауз между периодами горения дуги.

Теперь обычным порядком рассчитывают условия заполнения обмотками окна магнитопровода. Соотношения здесь не даны; напомним лишь о необходимости внимательно отнестись к расчету, не забыть учесть толщину слоев изоляции.

В качестве примера можно рассмотреть следующий вариант сварочного трансформатора. Его схема показана на рис. 7. Первичная обмотка сконструирована так, чтобы возможно было варьировать число витков, включенных в сеть. Намоточные характеристики трансформатора представлены в таблице.

Рис. 7. схема сварочного трансформатора.

Таблица 1. Намоточные характеристики трансформатора.

Сетевой транс-форматор аппарата

Обмотка

Число витков

Провод, диаметр, мм (сечение, мм2)

Примечания

Меньшей мощности

ПЭВ-2 1,5

2 отвода: от 10-го и 220-го витка

240

МГШВ (0,35)

Пригоден любой провод сечением от 0,2 до 0,75 мм ‘с изоляцией, допускающей работу при температуре не менее +80 °

III IV-V11

20 по 5

ПВЗ (10) ПВЗ (10)

Допустимо использование провода ПВЗ сечением 6 мм2 при намотке в “два провода

Сетевой транс-форматор аппарата

Обмотка

Число витков

Провод, диаметр, мм (сечение, мм2)

Примечания

Большей мощности

185

ПЭВ-2 1,8

3 отвода: от 20-го, 30-го и 135-го витка

МГШВ (0,35)

Пригоден любой провод сечением от 0,2 до 0,75 мм 2 с изоляцией, допускающей работу при температуре не менее +80 °С

III IV-IX

9 по 4

(10х3) (10х3)

Допустимо использование любого провода указанного сечения с изоляцией, имеющей теплостойкость не ниже +80 °С

Таким образом, сетевое напряжение 220 В у первого из трансформаторов (рис. 7) может быть подведено к 210, 220, 230 или к 240 виткам первичной обмотки, а у второго – к 115, 135, 155, 165 или к 185 виткам. Это позволяет в довольно широких пределах изменять коэффициент трансформации и вместе с коммутацией сильноточных обмоток III-VII (III- IX) подбирать оптимальный режим сварки. Для дуговой сварки сильноточные обмотки соединяют последовательно, а для контактной – параллельно.

В сетевом трансформаторе аппарата меньшей мощности вместо провода ПВЗ (ГОСТ 6323-79) можно использовать и другой, допускающий работу при температуре до +80 °С и имеющий указанное сечение. Магнитопровод использован от трансформатора ЛАТР-9 без какой-либо переделки. Первичную обмотку изолируют лентой из лакоткани или, в крайнем случае, черной липкой тканевой изолентой. При сварке электродами диаметром до 2 мм возможно подключение этого аппарата к бытовой сети переменного тока напряжением 220 В.

Аппарат большей мощности предназначен для сварки электродами диаметром до 4 мм при соответствующей мощности питающей сети. Магнитопровод составлен из двух от трансформаторов ЛАТР-9, у которых внутренний диаметр увеличен до 80 мм – удалена часть витков стальной ленты – для размещения обмоток. Снятые два отрезка стальной ленты намотаны на магнитопроводы и закреплены с внешней стороны.

На выводы обмоток III-VII трансформатора аппарата меньшей мощности надевают и пропаивают наконечники с отверстием под винт М5. Можно использовать стандартные наконечники 10-5-5 (ГОСТ 7386-80), 10-5-М (ГОСТ 22002.1-82) или вырубить их зубилом из медного (латунного) листа толщиной не менее 1 мм. При дуговой сварке обмотки соединяют последовательно, при контактной – параллельно, как показано на рис. 7. Число подключенных обмоток может изменяться в зависимости от требуемой крутизны падающей характеристики при дуговой сварке, или для обеспечения допустимого тока через обмотки при контактной сварке. В аппарате большей мощности наконечники не нужны, отверстия под винт М5 сверлят непосредственно в выводах у их конца.

Трансформатор сварочный КИ 002-500 (380В) (100-500А, ПВ60%, 200 кг.), КАХОВКА

Однофазный однопостовой сварочный трансформатор с падающими характеристиками, предназначен для ручной дуговой сварки низкоуглеродистых и низколегированных сталей покрытыми электродами переменного тока.
Трансформатор с механическим регулированием сварочного тока (шунтовой) прост по конструкции, надежен в работе и обладает исключительными сварочными свойствами. Находит широкое применение при выполнении различных сварочных работ в промышленности, строительстве, сельском хозяйстве.
По спецзаказу трансформатор может быть укомплектован устройством ограничения напряжения холостого хода.

Технические характеристики

Наименование параметра

Норма

Номинальное напряжение питающей сети, В

380

Частота тока питающей сети, Гц

Номинальный сварочный ток при ПВ 60% и цикле сварки 5 минут, А

500

Номинальное рабочее напряжение, В

Напряжение холостого хода при номинальном напряжении, В

Пределы плавного регулирования сварочного тока, А

100-500

Номинальная потребляемая мощность, кВА

Диаметр электрода, мм

3-10

Масса, кг

200

Габаритные размеры, мм

670×665×680

Трансформатор сварочный ТВК-75И

Трансформатор однофазный предназначен для питания контактных электросварочных машин.

Условия эксплуатации

Виды климатических исполнений -УХЛ4, 04 номинальное значение климатических факторов по ГОСТ 15150-69 и ГОСТ 15543-70, за исключением температуры охлаждающей воды, верхнее и нижнее значение которой, соответственно, устанавливается равным + 25°С и 1°C, а также верхнего значения окружающего воздуха для трансформаторов ТВК-75-04, которое устанавливается равным + 40 °С, окружающая среда невзрывоопасна, не содержащая пыли в концентрациях, снижающих параметры трансформаторов в недопустимых пределах.

Технические характеристики

Трансформатор сварочный ТДМ–140 (220В, 140А, ПВ 15%)

Малогабаритный сварочный трансформатор типа ТДМ-140 предназначен для ручной дуговой сварки покрытыми электродами с рутиловым покрытием на переменном токе малоуглеродистых и низколегированных сталей. Регулировка сварочного тока обеспечивается механическим ручным перемещением магнитного шунта вертикального исполнения. Удобен при перемещении в монтажных условиях.

Трансформатор ТДМ-140 имеет следующие основные технические решения:

– Плавная регулировка сварочного тока

– Защита от тепловой перегрузки

– Легкое зажигание и устойчивое горение дуги

– Соответствует международному стандарту ИСО9001

– Медные обмотки трансформатора

– Класс изоляции Н по ГОСТ 8865-70

– Естественное охлаждение

Технические характеристики ТДМ-140

Напряжение питающей сети, В

1х220

Частота питающей сети, Гц

Номинальный сварочный ток, А (ПН,%)

125(15)

Максимальный сварочный ток, А

140

Минимальный сварочный ток, А

Напряжение холостого хода, В, не более

Потребляемая мощность, кВА, не более

7.5

Масса, кг, не более

Габаритные размеры , мм, не более длина/ширина/высота

270/240/420

Трансформатор сварочный ТДМ–161 (220В)

Однофазный сварочный трансформатор ТДМ-161 (220) предназначен для питания одного сварочного поста переменным током, частотой 50 Гц, при ручной дуговой сварке (резке или наплавке) покрытыми электродами на переменном токе малоуглеродистых и низколегированных сталей.

Трансформатор работает в следующих условиях:

– интервал температур от – 45^o С до + 45^o С;

– относительная влажность воздуха не более 80% при + 20^oС;

– высота над уровнем моря не более 1000 м.

Технические характеристики

Напряжение питания сети, В

220

Количество фаз

Номинальный сварочный ток трансформатора, А

160

Номинальное рабочее напряжение, В

Номинальный режим работы ПН %

Пределы регулирования сварочного тока, A

от 50 до 160

Напряжение холостого хода, В

не менее 40
не более 50

Частота, Гц

Максимально потребляемый из сети ток, А

Габаритные размеры мм, АхВхС

280х280х400

Macca сварочного трансформатора, кг

Способ регулирования сварочного тока

механический, плавный

Трансформатор сварочный ТДМ–205 (220В)

Трансформатор ТДМ–205 (220В) для ручной дуговой сварки на переменном токе покрытыми электродами.

Технические характеристики

Напряжение сети, В

220

Номинальная частота, Гц

Номинальный сварочный ток, А

200

Пределы регулирования свар. тока, А

40-200

Номинальное напряжение на дуге, В

Напряжение холостого хода, В

Продолжительность нагрузки ПН в %, при цикле 5 мин

25-200A

35-150A

60-115A

Первичный ток при ном. нагрузке, А

Номинальная мощность, Квт

Габаритные размеры, мм

420х310х420

Масса AL/CU, кг

43/48

Способ регулирования сварочного тока

Плавный, механический, с указателем величины сварочного тока

Транспортные колеса

по заказу

Трансформатор сварочный ТДМ–250 (220/380В) Cu

Трансформатор ТДМ–250 (220/380В) для ручной дуговой сварки на переменном токе покрытыми электродами.

Технические характеристики

Напряжение сети, В

220/380

Номинальная частота, Гц

Номинальный сварочный ток, А

250

Пределы регулирования свар. тока, А

40-250

Номинальное напряжение на дуге, В

Напряжение холостого хода, В

Продолжительность нагрузки ПН в %, при цикле 5 мин

25-250А

60-150А

100-100А

Первичный ток при ном. нагрузке, А

Номинальная мощность, Квт

Габаритные размеры, мм

420х310х420

Масса AL/CU, кг

–/52

Способ регулирования сварочного тока

Плавный, механический, с указателем величины сварочного тока

Транспортные колеса

Трансформатор сварочный ТДМ-252 (220 или 380В)

Сварочный трансформатор ТДМ-252 предназначен для питания одного сварочного поста переменным током, частотой 50 Гц, при ручной дуговой сварке (резке или наплавке) покрытыми электродами на переменном токе малоуглеродистых и низколегированных сталей
Трансформатор ТДМ-252 работает в следующих условиях:
– интервал температур от – 450 С до + 450 С;
– относительная влажность воздуха не более 80% при + 200 С;
– высота над уровнем моря не более 1000 м..
Предусмотрено использование штучных сварочных электродов диаметром 2…6 мм всех марок
Трансформатор ТДМ-252 выполняются только на одно напряжение сети
а) 220 В, 50 Гц, б) 380 В, 50 Гц
Климатическое исполнение «У», категория «2» по ГОСТ 15150-69.

Трансформатор ТДМ-252 представляет собой переносную (передвижную) установку в однокорпусном исполнении с естественной вентиляцией, обеспечивающую преобразование электрической энергии сети в электрическую энергию требуемого для процесса дуговой сварки напряжения, создающую необходимую падающую характеристику и обеспечивающую плавное регулирование сварочного тока в требуемых пределах.
Предприятие-изготовитель гарантирует безотказную работу трансформатора в течение 12 месяцев со дня продажи при условии соблюдения потребителем правил хранения и эксплуатации.

Технические характеристики трансформатора ТДМ – 252У2

Напряжение питания сети, В

220 или 380

Количество фаз

Номинальный сварочный ток, А

250

Номинальное рабочее напряжение, В

Номинальный режим работы ПН %

Пределы регулирования сварочного тока, A
от
до

50
250

Напряжение холостого хода, В
не менее
не более

40
50

Частота, Гц

Максимально потребляемый из сети ток, А

70 или 40

Габаритные размеры мм, АхВхС

310х570х420

Macca, кг

Способ регулирования сварочного тока

механический, плавный

Трансформатор сварочный ТДМ–259 (220 или 380В)

Трансформатор сварочный ТДМ – 259 предназначен для ручной дуговой сварки покрытыми электродами на переменном токе малоуглеродистых и низколегированных сталей. Трансформатор имеет простую и надежную конструкцию на основе оригинального технического решения – клинового магнитного шунта горизонтального исполнения. Механизм такого шунтового регулирования уменьшает время, необходимое на смену режима сварки. Тансформатор отличается простотой, удобством перемещения и имеет следующие основные технические решения: – сварочный ток регулируется плавно в одном диапазоне – медные обмотки трансформатора – изоляция Du Pont – отказ от подвижных обмоток – естественное охлаждение.

Технические характеристики

Напряжение питающей сети, В

1х220/2х380

Частота питающей сети, Гц

Номинальный сварочный ток, А (при ПВ,%)

250 (40%)

Пределы регулирования сварочного тока, А

40-250

Номинальное рабочее напряжение, В

ПНапряжение холостого хода, В

Потребляемая мощность, кВа

Диаметр электрода, мм

2-5

Масса, кг

Габаритные размеры, мм,

610х320х455

Трансформатор сварочный ТДМ-305 (220 или 380В)

Трансформаторы ТДМ-305 (220 или 380В) для ручной дуговой сварки на переменном токе покрытыми электродами.

Технические характеристики

Напряжение сети, В

220

380

Номинальная частота, Гц

Номинальный сварочный ток, А

300

Пределы регулирования свар. тока, А

60-300

Номинальное напряжение на дуге, В

Напряжение холостого хода, В

Продолжительность нагрузки ПН в %, при цикле 5 мин

25-300A

60-180A

100-140A

Первичный ток при ном. нагрузке, А

Номинальная мощность, Квт

Габаритные размеры, мм

520х420х530

Масса AL/CU, кг

70/76

72/77

Способ регулирования сварочного тока

Плавный, механический, с указателем величины сварочного тока

Транспортные колеса

Трансформатор сварочный ТДМ-315 СУ (380В)

Передвижной однофазный сварочный трансформатор имеет две модификации ТДМ-315сэ, ТДМ-315су предназначен для сварки переменным током малоуглеродистых низколегированных сталей покрытыми металлическими электродами диаметром от 2 до 5 мм

Технические характеристики

ТДМ-315сэ

ТДМ-315су

Номинальное напряжение питающей сети, В

380

Частота питающей сети, Гц

Номинальный сварочный ток, А

315

Номинальное рабочее напряжение, В

Пределы регулирования сварочного тока, А

60…315

Номинальный режим работы ПН(%) при длительности цикла 5мин.

Напряжение холостого хода, В

Первичный ток при номинальной нагрузке, не более, А

Размеры рабочей камеры, мм (длина/ширина/высота)

520/200/200

Габаритные размеры, мм не более (без ручки) длина/ширина/высота

455/365/420

Масса, не более, кг

Трансформатор сварочный ТДМ–400 СУ(380В)

Передвижной однофазный сварочный трансформатор ТДМ-400су предназначен для сварки переменным током малоуглеродистых низколегированных сталей покрытыми металлическими электродами диаметром от 2 до 5 мм

Технические характеристики

Номинальное напряжение питающей сети, В

380

Частота питающей сети, Гц

Номинальный сварочный ток, А

400

Номинальное рабочее напряжение, В

Пределы регулирования сварочного тока, А

60…400

Режим работы ПН(%) при длительности цикла 5 мин, при номинальном сварочном токе

Напряжение холостого хода, В

60-70

Номинальная мощность, кВА

Масса, кг, не более

Габаритные размеры, мм.не более (без ручки) длина/ширина/высота

500/504/555

Трансформатор сварочный ТДМ-401У2(380В)

Технические характеристики

Номинальный сварочный ток при ПН=60 %

400А

Пределы регулирования сварочного тока

диапазон малых токов (ДМТ)

70 – 190 А

диапазон больших токов (ДБТ)

170 – 460А

Напряжение холостого хода по диапазонам:

ДМТ

73 – 76 В

ДБТ

60 – 64 В

Напряжение питающей сети

380 (220) В

Частота

50 Гц

Число фаз

Мощность потребляемая при номинальной нагрузке

17,3 кВт

Габаритные размеры мм

555/585/850

Масса

140 кг

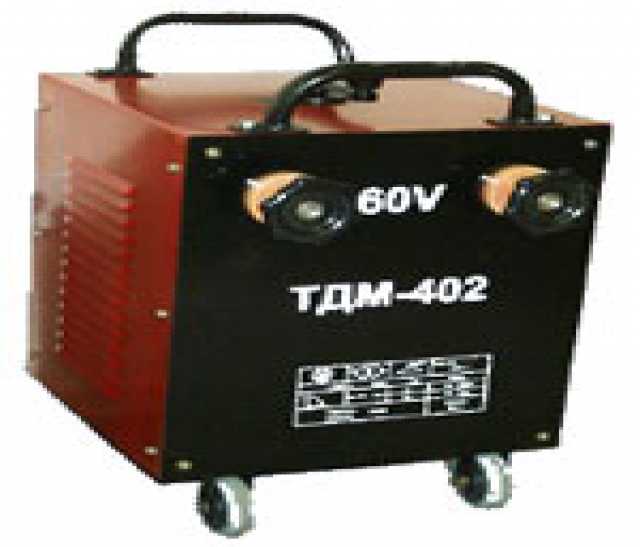

Трансформатор сварочный ТДМ-402У2(380В)

Предназначен для использования в качестве источника питания одного сварочного поста при ручной дуговой сварке, резке и наплавке металлов переменным током.
Трансформатор выполнен с плавным регулированием сварочного тока путём механического перемещения катушек при вращении рукоятки ходового винта. Для расширения пределов регулирования имеется переключатель, позволяющий выбрать один из двух диапазонов.
Обмотки трансформатора выполнены из алюминиевого провода и заключены в надёжные изоляционные обоймы.
Для перемещения трансформатор поставлен на 4 колеса.
Если не указано в заказе, поставляется трансформатор на напряжение питающей сети 380В. По заказу могут быть поставлены трансформаторы на напряжение 220В.
Трансформатор ТДМ-402У2 отличается наличием встроенного специального устройства – стабилизатора горения дуги. Стабилизатор подает в сварочную цепь импульсы, поддерживающие ионизацию дугового промежутка в моменты перехода переменного сварочного тока через ноль. Такую же роль играют ионизирующие элементы, входящие в состав обмазки электродов для переменного тока. Таким образом, при сварке со стабилизатором имеется возможность использовать электроды с любым типом покрытия, в том числе с основным, такие как УОНИ-13/45 для сварки качественных сталей, а также электродов для сварки нержавеющих сталей. По своим возможностям трансформатор ТДМ-401У2 во многих случаях может заменить сварочный выпрямитель при существенно меньшей стоимости.
Климатическое исполнение трансформаторов “У” (для умеренного климата), категория размещения -2 (под навесом) для работы при температуре воздуха от -40 до +40°С и относительной влажности воздуха 80% при 15°С.
Трансформаторы соответствуют требованиям ГОСТ 95 “Трансформаторы однофазные для ручной дуговой сварки. Общие технические условия”, а также всем требованиям безопасности (имеются государственные сертификаты соответствия и гигиенические заключения).

Технические характеристики

Номинальный сварочный ток при ПН=60 %

400А

Пределы регулирования сварочного тока

диапазон малых токов (ДМТ)

70 – 190 А

диапазон больших токов (ДБТ)

170 – 460А

Напряжение холостого хода по диапазонам:

ДМТ

73 – 76 В

ДБТ

60 – 64 В

Напряжение питающей сети

380 (220) В

Частота

50 Гц

Число фаз

Мощность потребляемая при номинальной нагрузке

17,3 кВт

Габаритные размеры мм

555/585/850

Масса

140 кг

Трансформатор сварочный ТДМ–500 СУ (380В)

Передвижной однофазный сварочный трансформатор ТДМ-500су предназначен для сварки переменным током малоуглеродистых низколегированных сталей покрытыми металлическими электродами диаметром от 2 до 5 мм.

Технические характеристики

Номинальное напряжение питающей сети, В

380

Частота питающей сети, Гц

Номинальный сварочный ток, А

500

Номинальное рабочее напряжение, В

Пределы регулирования сварочного тока, А

80…400

Режим работы ПН(%) при длительности цикла 5 мин, при номинальном сварочном токе

Напряжение холостого хода, В

60-70

Номинальная мощность, кВА

Масса, кг, не более

100

Габаритные размеры, мм.не более (без ручки) длина/ширина/высота

500/504/555

Трансформатор сварочный ТДМ-501М (380В) Уралтермосвар

Трансформаторы сварочные ТДМ-501МУ2 (ТДМ-501СУ2) и ТДМ-504МУ2 (ТДМ-504СУ2) предназначены для использования в качестве источника питания одного сварочного поста при ручной дуговой сварке, резке и наплавке металлов переменным током.
Значение индексов: “М” – модернизированный, “С” – наличие встроенного импульсного стабилизатора горения дуги, “У2” -для умеренного климата.
Трансформаторы выполнены с плавным регулированием сварочного тока путём механического перемещения катушек при вращении рукоятки ходового винта. Для расширения пределов регулирования имеется переключатель позволяющий выбрать один из двух диапазонов.
Обмотки трансформаторов выполнены из алюминиевого провода и заключены в надёжные изоляционные обоймы.

Трансформатор ТДМ -504М(С) отличается от ТДМ-501М(С) наличием вентилятора принудительного охлаждения, магнитного пускателя в качестве защиты и для оперативного местного включения – отключения от сети. Благодаря этому аппарат допускает работу на токе 500 А в 100%-ом (длительном) режиме, более безопасен и удобен в эксплуатации.
Применение импульсного стабилизатора горения (ТДМ -504С, ТДМ-501С) дуги дает возможность использовать электроды с любым типом покрытия, в том числе с основным, такие как УОНИ-13/45 для сварки качественных сталей, а также электродов для сварки нержавеющих сталей. Стабилизатор расширяет технологические возможности трансформатора, который в этом случае может заменить сварочный выпрямитель при меньшей стоимости источника.
Климатическое исполнение трансформаторов “У” (для умеренного климата), категория размещения – “2” (под навесом) для работы при температуре воздуха от -40 до +40°С и относительной влажности воздуха 80% при 15°С.
Трансформаторы соответствуют требованиям ГОСТ 95 “Трансформаторы однофазные для ручной дуговой сварки. Общие технические условия”.

Технические характеристики
ТДМ-501МУ2, ТДМ-501СУ2
ТДМ-504МУ2, ТДМ-504СУ2
Наименование параметра
Норма
Номинальный сварочный ток
500
400
ПН при номинальном сварочном токе, %
35
100
Пределы регулирования, А
диапазон малых токов (ДМТ)
90 – 260
90 – 260
диапазон больших токов (ДБТ)
260 – 540
260 – 540
Напряжение холостого хода
60-78
60-78
Номинальное напряжение питания (линейное), В
380
380
Число подключаемых фаз сети питания
2
3+N
Номинальная частота, Гц
50
50
Потребляемая мощность при номинальной нагрузке, кВА, не более
32
32
Ток, потребляемый из сети при номинальной нагрузке, А, не более
85
85
Коэффициент полезного действия, %
0,89
0,89
Коэффициент мощности
0,77
0,77
Степень защиты
IP 22
IP 22
Класс изоляции
F
F
Габаритные размеры мм
555х585х850
815x640x850
Масса
140 кг
175 кг
Трансформатор сварочный ТДМ–505 (380В)
Трансформатор предназначен для ручной дуговой сварки на переменном токе покрытыми электродами.
Технические характеристики
Напряжение сети, В
380
Номинальная частота, Гц
50
Номинальный сварочный ток, А
500
Пределы регулирования свар. тока, А
80-500
Номинальное напряжение на дуге, В
36
Напряжение холостого хода, В
70
Продолжительность нагрузки ПН в %, при цикле 5 мин
20-500A
60-250A
100-200A
Первичный ток при ном. нагрузке, А
70
Номинальная мощность, Квт
25
Габаритные размеры, мм
520х400х610
Масса AL/CU, кг
–/91
Способ регулирования сварочного тока
Плавный, механический, с указателем величины сварочного тока
Транспортные колеса
+
Трансформатор сварочный ТДМ–602 (380В)
Сварочный трансформатор типа ТДМ-602 предназначен для питания одного сварочного поста переменным током, частотой 50 Гц, при ручной дуговой сварке (резке или наплавке) покрытыми электродами на переменном токе малоуглеродистых и низколегированных сталей.
Трансформатор ТДМ-602 работает в следующих условиях:
– интервал температур от – 45⁰С до + 45⁰С;
– относительная влажность воздуха не более 80% при + 20⁰С;
– высота над уровнем моря не более 1000 м.
Предусмотрено использование штучных сварочных электродов диаметром 2…6 мм всех марок
Трансформатор выполняются только на одно напряжение сети – 380В, 50 Гц
Климатическое исполнение «У», категория «2» по ГОСТ 15150-69.
Трансформатор ТДМ-602 представляет собой переносную (передвижную) установку в однокорпусном исполнении с естественной вентиляцией, обеспечивающую преобразование электрической энергии сети в электрическую энергию требуемого для процесса дуговой сварки напряжения, создающую необходимую падающую характеристику и обеспечивающую плавное регулирование сварочного тока в требуемых пределах.
Предприятие-изготовитель гарантирует безотказную работу трансформатора в течение 12 месяцев со дня продажи при условии соблюдения потребителем правил хранения и эксплуатации.
Технические характеристики
Напряжение питания сети, В
380
Количество фаз
1
Номинальный сварочный ток, А
630
Номинальное рабочее напряжение, В
40
Номинальный режим работы ПН %
60
Пределы регулирования сварочного тока, A
от
до

120
630
Напряжение холостого хода, В
не менее
не более

40
50
Частота, Гц
50
Максимально потребляемый из сети ток, А
120
Габаритные размеры мм, АхВхС
400х620х520
Macca сварочного трансформатора, кг
120
Способ регулирования сварочного тока
механический, плавный
Трансформатор сварочный ТДФЖ–1002
Трансформаторы являются источником переменного сварочного тока для автоматической сварки под слоем флюса малоуглеродистых и низколегированных сталей.
– Регулирование сварочного тока плавно-ступенчатое.
– Надежны, просты в эксплуатации и обслуживании.
– Охлаждение воздушное принудительное.
– Предназначены для работы в сложных климатических условиях с диапазоном температур от -10 град С до +40 град С.
Технические характеристики
ТДФЖ-1002
ТДФЖ-2002
Напряжение питающей сети, В
3х380
3х380
Первичный ток, А
310
630
Сварочный ток, А
1000 (100%)
2000 (100%)
Пределы регулирования сварочного тока, А
300-1200
600-2200
Рабочее напряжение, В
56
76
Напряжение холостого хода, В
120
120
Потребляемая мощность (вторичная), кВА
66
170
Масса, кг
520
790
Габаритные размеры, мм
1370х750х1220
1370х750х1220
Трансформатор сварочный ТДФЖ–2002
Трансформаторы являются источником переменного сварочного тока для автоматической сварки под слоем флюса малоуглеродистых и низколегированных сталей.
– Регулирование сварочного тока плавно-ступенчатое.
– Надежны, просты в эксплуатации и обслуживании.
– Охлаждение воздушное принудительное.
– Предназначены для работы в сложных климатических условиях с диапазоном температур от -10 град С до +40 град С.
Технические характеристики
ТДФЖ-1002
ТДФЖ-2002
Напряжение питающей сети, В
3х380
3х380
Первичный ток, А
310
630
Сварочный ток, А
1000 (100%)
2000 (100%)
Пределы регулирования сварочного тока, А
300-1200
600-2200
Рабочее напряжение, В
56
76
Напряжение холостого хода, В
120
120
Потребляемая мощность (вторичная), кВА
66
170
Масса, кг
520
790
Габаритные размеры, мм
1370х750х1220
1370х750х1220
Опись № 1-т технической документации постоянного хранения
1 Паспорт «Трансформатор сварочный типа СТШ-500» эксплутационная документация (ксерокопия) 1970 3
2 Паспорт «Трансформатор сварочный типа СТШ-500» эксплутационная документация 1971 11
3 Паспорт «Сварочный трансформатор типа ТД- 502 У3» 1 ЛЕ. 732. 072 ПС 1980 12
4 Паспорт «Сварочный трансформатор типа ТД- 502 У3» 1 ЛЕ. 732. 072 ПС (ксерокопия) 1981 6
5 Паспорт «Агрегат сварочный типа АДБ-305У1» 1984 6
6 Паспорт «Сварочный агрегат типа АДБ-3120У1» 1 ЛЕ. 644. 071 ПС 1984 21
7 Паспорт «Агрегат сварочный АДД – 4001 У1» ИЕЖА. 561211.003. ПС 1ЛЕ. 641. ПС 1988 18
8 Паспорт «Трансформатор сварочный ТДМ-401У2» 1ДЯ.732.085 ПС 1988 10
9 Паспорт «Трансформатор сварочный ТДМ-503-1У2 . У2» 1ДЛ.732. 100. ПС 1989 14
10 Паспорт «Трансформатор сварочный ТДМ-503-2У2» 1ДЯ.732. 096. ПС 1989 13
11 Паспорт «Агрегат сварочный АДД – 4001 У1» ИЕЖА. 561211.003 ПС 1ЛЕ. 641. 033 ПС (ксерокопия) 1989 4
оборудование для бизнеса в сервисе объявлений OLX.ua✔
Киев, Голосеевский Сегодня 13:03
Житомир, Бумажная фабрика Сегодня 13:01
Стойка
Бизнес и услуги » Оборудование
Васильков Сегодня 12:55
Сварочные трансформаторы тдм схема – beihobaidu.svenandersson.se
Сварочные трансформаторы тдм схема – beihobaidu.svenandersson.se
Сварочные трансформаторы тдм схема

Место, где находится трансформатор, должно иметь относительно низкую влажность, так как иначе может возникнуть короткое замыкание. Также существуют различия по принципу регулировки напряжения. Можно выделить устройства, имеющие нормальное рассеивание магнитного поля, как правило, это тиристорные трансформаторы. Сварочные трансформаторы ТДМ. используются для ручной дуговой сварки (РДС или ММА – Manual. “Сварочный аппарат ТДМ-401 Схема” — Завод сварочного оборудования (Трансформаторы сварочные ТДМ-401 У2, ТДМ-402У2). Трансформаторы сварочные ТДМ-504МУ2 и ТДМ-504СУ2, в дальнейшем «трансформаторы», предназначены для использования в качестве источника питания одного сварочного поста однофазным переменным током частотой 50 Гц при. Трансформаторы сварочные ТДМ-401 в Челябинске. Условия доставки и оплаты от компании ПЕРВАЯ КОМПРЕССОРНАЯ КОМПАНИЯ. Тип-трансформаторный источник тока ручной дуговой сварки. Имеются:однофазные ,трёхфазные. Трансформаторы ТДМ относятся к безопасным приборам при условии правильной их эксплуатации. Но при возникновении неисправностей необходимо немедленно отключить подачу электроэнергии от сети. Сварочный трансформатор ТДМ-503 используется для производства сварки дуговым ручным методом на синусоидальном токе. 4 НАЗНАЧЕНИЕ Трансформаторы сварочные типов ТДМ-401У2, ТДМ-402У2 , в дальнейшем “трансформаторы”, предназначены для использования в качестве источника. Наши магазины принимают кредитные карты, а также работают по безналичному расчёту. Подключение счетчика через трансформаторы тока (ТТ) и трансформаторы напряжения (ТН). РД 34.15.132-96 Сварка и контроль качества сварных соединений металлоконструкций зданий при. Источники питания . Сечение одной жилы медного провода , мм, при напряжении сети

Links to Important Stuff

Links

Сварочный трансформатор ТДМ-505.
Источники питания сварочной дуги.
Подключение счетчика через трансформаторы тока Заметки.
РД 34.15.132-96 Сварка и контроль качества сварных.
РД 34.15.027-93 Сварка, термообработка и контроль трубных.

© Untitled. All rights reserved.

Что такое метчики на сварочном трансформаторе?
Сварочные трансформаторы – это жизненно важная часть оборудования, используемая для снижения напряжения от источника электроэнергии. Устройство переключает переменный ток (AC) из линии питания на высокий и низкий ток, пригодный для сварки.
На сварочном трансформаторе отводы первичной и вторичной обмоток используются для макрорегулировки сварочного тока и напряжения. Глубокое понимание принципа действия обмоточных трансформаторов важно для знания функции ответвлений.
Итак, давайте копнем глубже, чтобы узнать, что такое ответвления на обмотке трансформатора.
Каков принцип работы сварочного трансформатора?
Сварочные трансформаторы используются для регулировки напряжения источника питания до напряжения, необходимого для образования сварочной дуги. Время, необходимое для повышения напряжения от нуля до желаемого напряжения, необходимого для сварки дуги, известно как время восстановления дуги.
Время восстановления дуги должно быть минимальным, чтобы дуга оставалась стабильной.Это важно, иначе катод может стать холодным, что предотвратит генерацию достаточного количества ионов и электронов для создания и поддержания дуги.
Одним из способов сокращения времени является увеличение напряжения цепи источника питания. Время восстановления дуги значительно меньше при более низком пиковом значении напряжения. Сварочная цепь должна иметь индуктивность, обеспечивающую разность фаз между переходными процессами тока и напряжением в диапазоне от 0 до 35 и от 0 до 45.
Отводы помогают регулировать напряжение для создания желаемой дуги.Отводы помогают увеличить ток при низком напряжении. Низкое напряжение предотвращает создание желаемой дуги из-за потери тепла катодом.
Дуга легко образуется при токе до 250 ампер. Для этого требуется напряжение около 60 вольт. Если сила тока ниже 70 ампер, напряжение можно увеличить до 80 вольт. Но повышение напряжения создает угрозу безопасности, а также ухудшает соотношение между напряжением дуги и холостого хода сварочного трансформатора. Отводы оказываются неоценимыми в этой ситуации, поскольку они помогают поддерживать напряжение в пределах ограничений, тем самым предотвращая любые повреждения.
Конструкция отводов на обмоточных трансформаторах
Ответвители имеются во вторичных обмотках и подключены к сильноточным выключателям или штепсельным розеткам. Они используются для понижения напряжения обычно от 15 до 45 вольт. Одна сторона вторичной обмотки соединена с электродом, а другой конец присоединен к сварным деталям.
Отводы на обмотках трансформаторов помогают снизить напряжение, тем самым предотвращая проблемы с нагревом. Для изменения сварочного тока можно прикрепить точки на вторичной обмотке.В некоторых сварочных трансформаторах ответвители подключаются к вторичной обмотке катушки для обеспечения правильного напряжения. Эти ответвители обеспечивают полную мощность на клеммах.
Большинство больших сварочных трансформаторов имеют многофазные входы, а меньшие – однофазные. При большом токе выделяется много тепла из-за сопротивления между свариваемыми деталями и электродом во вторичных обмотках.
Импеданс сварочных трансформаторов обычно выше, чем у обычных трансформаторов.Высокое сопротивление приводит к возникновению дуги. Ток остается синусоидальным, а напряжение в сварочном токе искажается.
Расположение ответвителей
Отводы могут быть расположены в другом месте вторичной обмотки. Основной метод выполнения отводов – стыковка последнего слоя катушки. Слой катушки расположен далеко от финишной черты. В большинстве случаев между отводами номер четыре и пять на участке отвода есть разрывы. Кроме того, для катушки предусмотрена перемычка, которая помогает выбрать желаемое напряжение на конкретной паспортной табличке.
Другая конфигурация ответвлений состоит в том, чтобы присоединить петлю к концу вторичной обмотки без разрыва между ответвлениями. Последний кран, который обычно является краном номер семь, расположен рядом с финишной чертой. В этой конфигурации соединение звездой или треугольником на стороне входа закрывается на отводе в зависимости от паспортной таблички. Такая конфигурация ответвлений называется «линейными ответвителями или концом ответвлений катушки».
Перемычки ответвлений соединяют две клеммы ответвлений катушки сварочного трансформатора. В другой конфигурации перемычки ответвлений соединяют только одну клемму с соответствующей фазной клеммой.Расположение ответвителя на фазном выводе соответствует желаемому напряжению.
Конструкция кранов для сварочных трансформаторов
Конструкции сварочного трансформатора различаются в зависимости от конфигурации отводов. Но самый низкий ответвление всегда подключается к максимальному циклу включения трансформатора. Это приводит к созданию самого низкого напряжения для передачи. Низкое напряжение снижает ток и мощность, вырабатываемую сварочным аппаратом. Другие конфигурации ответвлений обеспечивают более высокое напряжение и ток для контактной сварки.
Клеммы отводов могут быть сварными паяными или петлевыми. Провод катушки для ловушек контура обычно лишен изоляции, чтобы сформировать контур, соответствующий размеру оборудования. Клеммные отводы припаиваются к катушке в соответствующем месте.
Связанные вопросы
Как метчики помогают регулировать напряжение?
Отводы используются в сварочном трансформаторе для регулировки напряжения и тока. Они подключены к вторичной обмотке в разных конфигурациях.Эти отводы позволяют сварщику регулировать нормальное напряжение до требуемого для устройства. Вывод отводов подключается к клемме или нескольким клеммам.
Отводы неоценимы, когда линейное напряжение ниже или выше, чем напряжение, необходимое для создания дуги. Они обеспечивают источник вторичного напряжения с более высоким или низким уровнем в зависимости от напряжения в сети. Соотношение напряжений трансформатора изменяется при использовании ответвлений.
На больших силовых трансформаторах ответвления помогают компенсировать колебания напряжения.Соединения ответвлений обычно устанавливаются по умолчанию для сетевого напряжения. Сварщик может менять отводы, чтобы получить желаемое напряжение.
Например, трансформатор с одной обмоткой, рассчитанный на 480–120 В с входным линейным напряжением 456 В, будет иметь вторичное напряжение, рассчитанное на 114 В. Значение вторичного напряжения получается путем деления большего значения напряжения на меньшее. Здесь коэффициент вторичного напряжения равен 4, что достигается делением 480 на 420. В результате вторичное напряжение для входного перехода 456 В составляет 114 В или 456, деленное на 4.Та же самая передача, имеющая 400 В, будет иметь вторичное напряжение 100 В.
Большие трансформаторы допускают всего несколько оборотов. В этой ситуации отводы не могут быть размещены на точном точном напряжении. Большой трансформатор обычно имеет 5 В на виток, поэтому 2 ½ ответвления на обмотке с напряжением 480 В допускают 2,4 витка. Поскольку ответвления возможны только на целые витки, обычно ответвление располагается на 2 витках на 10 В.
Что такое переключатели и поворотники?
Большинство сварочных трансформаторов имеют переключатель ответвлений.Переключатель позволяет сварщику изменять коэффициент трансформации трансформатора. Сварщик может увеличивать или уменьшать выходное напряжение, поворачивая кран.
По мере изменения выходного напряжения также изменяется способность увеличивать доступный ток для различных частей. Более высокое напряжение приводит к большему току, подаваемому на разные части.
Между ответвлениями важно целое количество оборотов. Это очень важно, иначе кран не будет повернут для установки желаемого напряжения. Например, отвод обмотки невозможен при 7 ¾ и 12 ¾ витках.Для правильной работы оборотов должно быть 7 или 12.
Предположим, у нас есть трансформатор на 480 В и 960 витков. Отвод будет 24 витка в случае 2 витков для вольта. Напротив, при 2 ½ процента низкий отвод приведет к снижению напряжения примерно на 12 В или 0,025 раза по сравнению с нормальным отводом 480 В.
Число витков на вольт можно изменить. Большинство значений напряжения отводов имеют маркировку для обеспечения точной регулировки напряжения. Напряжения ответвлений обычно указываются на паспортных табличках трансформатора.
Как определить наилучшую настройку крана?
Сварка на переменном токе обычно выделяет много тепла. Вот почему для достижения оптимальных результатов необходимо минимизировать время простоя во время каждого цикла. График сварки следует оптимизировать для конкретного применения. В случае очень высокой или низкой настройки отвода ток будет недостаточным, из-за чего не вырабатывается необходимое тепло.
Для оптимальной настройки отводов общее практическое правило состоит в том, чтобы использовать отвод трансформатора с наименьшим отводом при максимальном токе в процентах в течение минимального времени.Это приведет к выработке желаемого тока, необходимого для стабильного и качественного шва. Установка метчика обеспечивает наилучшую термическую и механическую сварку.
При оптимальной настройке крана получается тепло, идеально подходящее для сварки. Слишком большой или малый сварочный ток может повредить сварочный аппарат. Низкое время тока может привести к недостаточному нагреву, в то время как высокий ток может привести к слишком большому нагреву. Следуя общему практическому правилу, вы получите желаемый ток и тепло для создания оптимального сварного шва.
Подобные сообщения:
Урок 1 – Основы дуговой сварки
Урок 1 – Основы дуговой сварки © АВТОРСКИЕ ПРАВА 1999 УРОК ГРУППЫ ЭСАБ, ИНК. I, ЧАСТЬ B 1.9.3.1.1 Трансформатор типа производят только переменный ток. Они обычно называется «Сварочные трансформаторы».” Все типы переменного тока используют однофазное первичное питание и имеют тип постоянного тока. 1.9.3.1.2 Выпрямитель типы обычно называются «Сварочные выпрямители» и производят DC или, AC и Сварочный ток постоянного тока. Они могут использовать как однофазные, так и трехфазные входная мощность. Они содержат трансформатор, но исправляют переменный или постоянный ток с помощью селена выпрямители, кремниевые диоды или кремний управляемые выпрямители. Доступен либо в константе ток или постоянное напряжение типа, некоторые производители предлагают устройства, которые представляют собой комбинацию оба и могут использоваться для сварки покрытым электродом, сварки неплавящимся электродом и для сварки твердым телом или флюсом порошковая проволока.1.9.3.2 Вращающийся Типы – Источники питания вращающегося типа можно разделить на две классификации: 1. Мотор-генераторы 2. Двигатель Управляемый 1.9.3.2.1 Мотор-генератор типы состоят из электродвигателя, соединенного с генератором или генератор, который производит желаемый мощность сварки. Эти машины давали отличные сварные швы, но из-за движущихся частей требовал значительного обслуживания. Мало, если любые, сейчас построен сегодня. 1.9.3.2.2 Двигатель приводные типы состоят из бензинового или дизельного двигателя, соединенного с генератором или генератор, который производит желаемый мощность сварки.Они широко используются на работах, выходящих за рамки коммерческие линии электропередач, а также мобильные ремонтные предприятия. Оба вращающихся типа может доставить либо Сварочная мощность на переменном или постоянном токе или их комбинация. Доступны оба типа как постоянный ток или постоянное напряжение модели. 1.9.4 Мощность Управление источниками – источники сварочного тока различаются также в методе контроля выходной ток или напряжение. Производительностью можно управлять механически, как в машинах, имеющих реактор с отводом, подвижный шунт или дивертер, или подвижная катушка.Электро- трёх типов управления, например, магнитного усилители или насыщаемые реакторы, также используются и самые современные типы, содержащие выпрямители с кремниевым управлением, дают точные электронное управление. 1.9.4.1 А подробное обсуждение многих типов источников сварочного тока на рынке сегодня слишком длинная тема для этого курса, хотя дополнительная информация о типе Источники питания для различных сварочных процессов будут рассмотрены в Уроке II.1.9.4.2 Отлично литературу можно получить у производителей источников питания, и следует проконсультироваться для получения дополнительной информации.
Урок 1 – Основы дуговой сварки
Урок 1 – Основы дуговой сварки © АВТОРСКИЕ ПРАВА 1999 УРОК ГРУППЫ ЭСАБ, ИНК. I, ЧАСТЬ B 1.8.5.2 Трансформатор в сварочном аппарате работает примерно так же, как большая электростанция трансформатор.Первичное напряжение, поступающее в машину, слишком велико для безопасная сварка. Следовательно, оно понижается до пригодного для использования напряжения. Это лучше всего проиллюстрировано с объяснением о том, как работает единственный трансформатор. 1.8.5.3 В предыдущих параграфах мы имеем обнаружено, что электрический ток может быть индуцирован в проводник, когда этот проводник перемещается через магнитное поле к производят переменный ток. Если этот переменный ток проходит через проводник, пульсирующее магнитное поле будет окружать внешность этого проводника, то есть магнитное поле будет наращивать интенсивность через первые 90 электрических градусов или первые цикл.С этого момента магнитное поле будет спадать в течение следующей четверти цикла до тех пор, пока напряжение или текущие достигают ноль при 180 электрических градусах. Сразу же текущее направление меняется на противоположное. и магнитный поле снова начнет нарастать, пока не достигнет максимума в 270 электрических градусов в цикле. С этого момента ток и магнитное поле снова начинают затухать, пока они достигают нуля при 360 электрических градусах, где цикл начинается снова.1.8.5.4 Если этот провод намотан на материал с высокой магнитной проницаемостью (магнитный проницаемость – это способность воспринимать большое количество магнитных силовых линий) например, сталь, магнитное поле проникает это ядро. См. Рисунок 14. Этот проводник называется первичной обмоткой, а если на один из его выводов подается напряжение и цепь замкнута, ток будет течь. Когда наматывается вторая катушка тот же стальной сердечник, энергия, которая хранится в этом флуктуирующее магнитное поле в сердечнике индуцируется в этом вторичная обмотка.1.8.5.5 Это нарастание и крах это магнитное поле которые возбуждают электроны во вторичной обмотке трансформатора. Это вызывает электрический ток той же частоты, что и первичная обмотка. течь, когда вторичный контур замыкается зажиганием сварочной дуги. Помни это все трансформаторы работают только на переменном Текущий. 1.8.5.6 Упрощенный вариант сварочного трансформатора схематично показано на рисунке 15.Этот Сварщик будет работать от входной мощности 230 В, а первичная обмотка имеет 230 Вольт. витки проволоки на ядре. Нам нужно 80 вольт для зажигания дуги во вторичной обмотке или сварочная цепь, Таким образом, мы имеем 80 витков провода во вторичной обмотке сердечника. Перед дуга зажжена, напряжение между электродом и заготовкой составляет 80 вольт. Помнить что нет тока (сила тока) течет до тех пор, пока сварочный контур не завершится зажиганием дуги.РИСУНОК 14 СТАЛЬ ОСНОВНОЙ ПЕРВИЧНЫЙ КАТУШКА ВТОРИЧНАЯ КАТУШКА 80 V 80 460 ОБОРОТОВ V 460 ПОВОРОТЫ БАЗОВЫЙ ТРАНСФОРМАТОР
.

1	Паспорт «Трансформатор сварочный типа СТШ-500» эксплутационная документация (ксерокопия)	1970	3
2	Паспорт «Трансформатор сварочный типа СТШ-500» эксплутационная документация	1971	11
3	Паспорт «Сварочный трансформатор типа ТД- 502 У3» 1 ЛЕ. 732. 072 ПС	1980	12
4	Паспорт «Сварочный трансформатор типа ТД- 502 У3» 1 ЛЕ. 732. 072 ПС (ксерокопия)	1981	6
5	Паспорт «Агрегат сварочный типа АДБ-305У1»	1984	6
6	Паспорт «Сварочный агрегат типа АДБ-3120У1» 1 ЛЕ. 644. 071 ПС	1984	21
7	Паспорт «Агрегат сварочный АДД – 4001 У1» ИЕЖА. 561211.003. ПС 1ЛЕ. 641. ПС	1988	18
8	Паспорт «Трансформатор сварочный ТДМ-401У2» 1ДЯ.732.085 ПС	1988	10
9	Паспорт «Трансформатор сварочный ТДМ-503-1У2 . У2» 1ДЛ.732. 100. ПС	1989	14
10	Паспорт «Трансформатор сварочный ТДМ-503-2У2» 1ДЯ.732. 096. ПС	1989	13
11	Паспорт «Агрегат сварочный АДД – 4001 У1» ИЕЖА. 561211.003 ПС 1ЛЕ. 641. 033 ПС (ксерокопия)	1989	4

Сварочный трансформатор тдм 401у2: Ошибка 404. Страница не найдена — Объявления на сайте Авито

Сварочный аппарат тдм 401

Трансформатор сварочный ТДМ-401

Преимущества

Недостатки

Схема сварочного трансформатора ТДМ-401

Особенности эксплуатации и подключения

Технические характеристики трансформатора сварочного ТДМ 401

Меры и техника безопасности

Производители

Сварочный трансформатор ТДМ

Достоинства и недостатки понижающих трансформаторов

Характеристики

Заключение

Трансформатор сварочный типа ТДМ-401 У2

Общие сведения

Структура условного обозначения

Условия эксплуатации

Нормативно-технический документ

Технические характеристики

Конструкция и принцип действия

Аппарат для сварки трансформаторного типа ТДМ-500

Описание трансформатора ТДМ-500

Как эксплуатировать устройство?

Эксплуатационные условия:

Меры предостережения

Характеристики устройства

Технические характеристики:

Трансформатор для сварки ТДМ-401

Описание устройства

Сварочные трансформаторы Российского производства

Сварочный трансформатор ТДМ-401 – Ковка, сварка, кузнечное дело

Методическая работа Электросварочный трансформатор

Электросварочный трансформатор

Характеристики трансформатора

Вольтамперная характеристика

Расчет электросварочного трансформатора

Технические характеристики ТДМ-140

Технические характеристики

Технические характеристики

Технические характеристики

Технические характеристики

Технические характеристики

Технические характеристики

Технические характеристики

Опись № 1-т технической документации постоянного хранения

оборудование для бизнеса в сервисе объявлений OLX.ua✔

Сварочные трансформаторы тдм схема – beihobaidu.svenandersson.se

Сварочные трансформаторы тдм схема

Links to Important Stuff

Links

Что такое метчики на сварочном трансформаторе?

Каков принцип работы сварочного трансформатора?

Конструкция отводов на обмоточных трансформаторах

Расположение ответвителей

Конструкция кранов для сварочных трансформаторов

Связанные вопросы

Как метчики помогают регулировать напряжение?

Что такое переключатели и поворотники?

Как определить наилучшую настройку крана?

Подобные сообщения:

Урок 1 – Основы дуговой сварки

Урок 1 – Основы дуговой сварки

Добавить комментарий Отменить ответ

Рубрики
