Сварочный трехфазный трансформатор: Особенности работы трехфазного сварочного аппарата
alexxlab | 02.02.2018 | 0 | Разное
Особенности работы трехфазного сварочного аппарата Схема прибора отличается незначительно. Используется тот же широтно-импульсный модулятор. Преобразование высокого в пониженное напряжение происходит на частоте порядка 40-100 кГц.
являются соединения «звездой» и «треугольником». Первичная и вторичная обмотки могут иметь различные соединения своих концов. Когда соединение «звездой» выполнено с выводом нулевой точки, то подобная схема носит название «звезда с нулем». В сварочных трансформаторах трехфазного тока используется соединение «треугольником» для первичной обмотки и преимущественно соединение «звездой с нулем» для вторичной. Подобная комбинация обусловлена технологическими особенностями многопостовой конструкции трехфазных сварочных трансформаторов. Для трансформаторов, использующих сварку трехфазной дугой, вторичная обмотка имеет соединение «звездой» без вывода нулевого провода. Сварочный трехфазный трансформатор многопостовой сварки схематично представлен на схеме 1.
Сварочные аппараты на 380 вольт распространены в производстве и строительстве из-за мощности и неприхотливости. Использование трехфазных устройств позволяет работать с электродами больших диаметров и металлами максимальной толщины.
Сварка по сравнению с однофазными аппаратами получается более мягкой. При работе в составе производственных линий также используется трехфазное оборудование.
Виды трехфазных устройств
Трехфазные сварочные аппараты бывают трех видов:
- трансформаторные;
- выпрямительные;
- инверторные.
Сварочное оборудование первого вида в основе имеет трехфазный трансформатор. Первичная обмотка состоит из трех обмоток соединенных звездой, а вторичная понижающая обмотка соединяется треугольником.
Если для сварки используется переменный ток, то с каждой фазы вторичной обмотки отдельным проводом к электроду через дроссель подается пониженное напряжение. По сравнению с однофазным сварочным трансформатором сварка получается более мягкой, электрическая дуга становится стабильней, просадка напряжения меньше.
Выпрямительные аппараты на выходе вторичной обмотки имеют три полумостовые схемы собранные из мощных диодов. Как и в первом случае с каждого выпрямителя ток подается на сварочный электрод.
Пульсации по сравнению с выпрямителем на одной фазе значительно меньше, соответственно сварочный ток более стабилен, что сказывается на качестве сварки.
В инверторах на три фазы при одинаковой мощности сварки можно использовать менее мощные диоды и транзисторы, но это практически так не делают. Наоборот применение трехфазного напряжения позволяет получать аппараты большой мощности при малых габаритах и массе.
Преимущества и недостатки
Все трехфазное оборудование для сварки относится к категории профессиональных устройств. Многие из них способны производить сварку в непрерывном режиме, то есть ПВ равно 100%. На строительстве трехфазные трансформаторные и выпрямительные сварочные аппараты до сих пор не имеют альтернатив.
Они не боятся пыли, грязи, работают при низких температурах, что противопоказано инверторам. Однофазные приборы трансформаторного типа тоже могут работать в таких же условиях, но у них мощность меньше и пульсации тока больше.
Соответственно, они не могут сравниться с трехфазными устройствами по качеству сварки, диаметру электродов и толщине свариваемого металла.
Использование трехфазного тока в инверторах, тоже имеет свои преимущества. Применяя одинаковую элементную базу, получают более мощный прибор с большими сварочными токами, что позволяет работать практически с любыми изделиями.
Единственный недостаток этих устройств заключается в том, что не всегда и не везде можно подключиться к трехфазному источнику питания на 380 В, и цена у них значительно выше, чем у однофазных аппаратов.
Популярные модели
Сварочный инвертор полуавтомат 380 В – это наиболее распространенный прибор среди профессиональных аппаратов. В отличие от трансформаторных приборов они имеют небольшие габариты и массу.
Сварочный полуавтомат TESLA MIG 350 чешского производства хорошо зарекомендовал себя при работе в тяжелых условиях. При нестабильном или пониженном питающем напряжении обеспечивает стабильную сварочную дугу, работает от напряжения 380 В, а максимальный сварочный ток составляет 350 А.
Механизм подачи сварочной проволоки аппарата имеет два ролика, потребляемая мощность составляет 11,9 кВт. Запас мощности позволяет использовать длинные кабели до 20 м. Байонетные штекеры обеспечивают надежное и быстрое подключение горелки к аппарату. Производитель дает на оборудование трехгодичную гарантию.
Еще один пример профессионального трехфазного инвертора – это Сварог ARCTIC ARC 315 (R14). Он работает в жестких условиях, позволяет варить в интенсивном ручном режиме, выполнять наплавку. Благодаря использованию новейшей инверторной технологии аппарат может работать при температурах до -30 ⁰С. Имеется функция «горячий старт».
Раздельный монтаж силовых транзисторов повышает ремонтопригодность аппарата. При максимальном сварочном токе 315 А инвертор может использовать электроды диаметром 6 мм. Это позволяет сваривать металлы толщиной до 17 мм. При мощности 12 кВт имеет массу 22 кг.
Трехфазный инверторный сварочный аппарат «Ресанта САИ-315 380В» имеет примерно те же характеристики, что и «Сварог», но меньше дополнительных функций. Он более прост, поэтому дешевле и весит всего 10 кг.
Подключение
В отличие от однофазных, оборудование для сварки с использованием трех фаз на конце питающего кабеля имеют четырех или пяти штырьковую вилку. Если в помещении имеется соответствующая розетка, нужно просто подключить сварочный аппарат через нее.
Но, иногда, особенно в условиях строительства, когда нет соответствующих розеток, концы кабеля через болтовое соединение подключаются к фазам дизельного генератора или трансформаторной подстанции.
При выборе оборудования для сварки в условиях домашней мастерской и наличии на участке трехфазного электроснабжения стоит остановиться на трехфазном сварочном аппарате
. При этом он должен обеспечивать режимы ручной дуговой сварки и в среде защитных газов (MMA, MAG/MIG).Тогда он даст практически неограниченные возможности в сварочном деле. Так как они предусмотрены для профессионалов, то имеют много дополнительных функций и настроек.
По мере приобретения навыков можно осваивать новые возможности устройства, что, несомненно, окажется очень полезным для хозяина. В отличие от однофазного аппарата он не будет просаживать напряжение во время работы, распределяя нагрузку по всем фазам, и соответственно не будет жалоб от соседей.
Сварочный трехфазный трансформатор
Сварочный трехфазный трансформатор, подобно силовым, может различаться принципом соединения первичных и вторичных обмоток. Наиболее используемые
| |
- первичная обмотка имеет соединение «треугольником»;
- вторичная обмотка соединена звездой;
- регуляторы тока (дроссели) самостоятельные для каждого поста сварки. Кроме регулировки тока они обеспечивают падающую вольтамперную характеристику.
- сварочные дуги на трех параллельных постах.
Схема трехфазного трансформатора для сварки трехфазной дугой изображена на схеме 2.
- обмотки дросселей на одном магнитопроводе включены последовательно с электродами сварки;
- обмотки дросселей на одном магнитопроводе включены последовательно с электродами сварки;
- обмотка дросселя на изолированном сердечнике подключена к свариваемой детали;
- сварочные электроды;
В рассматриваемом процессе работают три дуги: две между каждым электродом и деталью, одна между двумя электродами. Катушка контактора обеспечивает разрыв цепи между электродами для гашения дуги. В этом случае электромагнитные системы трех трансформаторов объединены в одну схему.
Обе схемы трехфазных сварочных трансформаторов используются в современных процессах сварных соединений.
Читайте также
Сварочные трансформаторы: устройство и принцип работы
Сварочные трансформаторы представляют собой оборудование для преобразования переменного тока для оптимального уровня сварки. Для обеспечения равномерной работы аппарат снижает входное напряжение до 60-75 Вольт.
Оборудование применяется в быту и промышленности, способно работать в тяжелых условиях.
Устройство и принцип работы электрооборудования, какие виды бывают, конструктивные особенности рассмотрим ниже.
В чем состоит принцип устройства?
Из чего состоит трансформатор для сварки и как он устроен? Однофазное устройство имеет простую структуру, состоящую из:
- магнитного привода;
- начальной и вторичной обмоток;
- металлического корпуса;
- рукоятки;
- системы охлаждения;
- зажима для проводов;
- крышки корпуса;
- ходовой гайки;
- вертикального винта с ленточной резьбой.
Коэффициент преобразования определяет количество витков в обмотках. Проходящий переменный ток через сердечник из ферримагнитного сплава с замкнутым контуром, создает внутренне напряжение в каждом витке обмотки, оптимизируя выходное напряжение.
Начальная обмотка соединена с центральной сетью, вторичная – с массой и держателем электродов, который и осуществляет сварку. Контур теряет сопротивление, а связь электромагнитов повышается. Баланс переменного тока осуществляется с помощью регулятора.
Конструктивная особенность каждого вида сварочного трансформатора зависит от параметров:
- формы и типа сердечника, обмоток;
- типа и мощности преобразования тока;
- характеристик охлаждения обмоток;
- параметров изоляции;
- места установки оборудования;
- необходимых требований к массе и сопротивляемости обмоток.
Некоторые модели сварочных трансформаторов оснащены определенными узлами. Дополнительные элементы: конденсаторы, дополнительные обмотки, вентиляция, стабилизаторы, совершенствуют работу аппаратов.
Смотрите познавательно-обучающее видео про устройство сварочного трансформатора:
Какие виды сварочных трансформаторов существуют?
В зависимости от конструкции электрического устройства и метода его регулирования классифицируют на три основные группы.
- Аппараты амплитудного регулирования с номинальным магнитным рассеиванием. Конструкция состоит из корпуса трансформатора с дроссельным механизмом регулирования выходного напряжения, дополнительной катушки. Дроссель находится на магнитопроводе. В этих моделях обмотки медные или алюминиевые.
- Трансформаторы амплитудного регулирования с повышенным магнитным рассеиванием. Отличительные особенности данного вида заключаются в конструкции шунтов и обмоток. При небольшом весе оборудования рабочие характеристики заключаются в повышенном коэффициенте мощности.
- Тиристорные приборы. Оснащены фазорегулятором, расположенным на цепи, которая соединена с тиристорами и системой управления.
По количеству фаз сварочное оборудование бывает однофазным и трехфазным.
Первые модели работают при входящем напряжении 220 Вольт. Такие аппараты используют в основном в домашних условиях.
Трехфазные приборы работают от сети с напряжением 380 Вольт, их применяют в промышленности. Увеличенная сила тока позволяет сваривать металлические изделия большей толщины.
Существуют аппараты, способные работать от сети напряжением 220 Вольт и 380 Вольт повсеместно.
В этом видео рассказывается, в чём разница между трёхфазным и однофазным сварочным:
Как работает сварочный трансформатор?
Основная задача устройства – преобразовать высокое входящее напряжение в низкое, оптимальное для работы. Это свойство дает возможность увеличить силу тока в обмотке, и как следствие происходит плавление металла.
Трансформаторная сварка производится поэтапно:
- ток попадает на первичную обмотку высоковольтного напряжения, затем возникает магнитное поле переменного характера;
- магнитный поток попадает в сердечник, который передает его на вторую обмотку, минимизируя индукционные потери;
- магнитная индукция создает электродвижущую силу, вращая электроны металла, возникает постоянный электрический ток;
- из-за большего количество витков во вторичной намотке, напряжение падает, а сила тока повышается;
- во время замыкания металла с электродом создается равномерная электрическая дуга, которая переносит частички металла на свариваемые детали.
Во время работы сварочный агрегат находится под постоянной нагрузкой. Но его преимущество заключается в возможности работы в режиме холостого хода.
В процессе сваривания деталей под напряжением происходит замыкание между заготовкой и электродом, образуется сварочный шов. Металлические изделия соединяются, благодаря электричеству.
После образования шва цепь размыкается. Оборудование переходит в режим ожидания (холостой ход).
Электродвижущие силы замыкаются в воздушных зазорах между витками. Именно они создают напряжение холостого хода. Такая работа аппарата считается безопасной. Показатели холостого хода достигают 48-70 Вольт. Они не должны превышать допустимые нормы.
В таких случаях применяют ограничители, которые автоматически срабатывают по окончанию процесса сварки. Для безопасной работы оборудование должно быть оснащено заземлением.
Важно! Проводить работы с электрооборудованием нужно в защищенном от влаги месте. Попадание воды на технику может вывести ее из строя.
На этом видео показан принцип работы трансформатора:
По какому принципу рассчитать сварочный трансформатор?
Сварочные аппараты бывают разной мощности. Их выбор будет зависеть от того, для какого вида сварки они используются. Основной расчет производится, исходя из количества витков в намотке и диапазона выдаваемого тока.
По назначению электроприборы делятся на:
- бытовые трансформаторы – для сварки металлических изделий, толщиной не более 6мм, применяются для бытовых нужд в доме, гараже;
- профессиональные аппараты – применяются в промышленных сферах, обеспечивая бесперебойную работу нескольких точек;
- полупрофессиональные приборы – сваривают изделия до 8 мм толщиной, используются как в быту, так и в промышленности.
Отличия трансформаторов от инверторов
Отличие в процессе сварки трансформатором заключается в нестабильности электрической дуги. Сварочный шов изменяется в параметрах при малейшем колебании тока.
Инвертор имеет сложную конструкцию, состоящую из несколько узлов, управляемых блоком. Это дает возможность обеспечивать плавную регулировку тока.
Трансформаторы имеют более простую конструкцию в отличие от инверторов. Поэтому их стоимость значительно ниже, чем у современных инверторов.
Простота конструкции сводит к минимуму возможность поломки. Если оборудование вышло из строя, ремонт не потребует больших затрат.
Правила выбора оборудования
Сварочные трансформаторы выбирают в зависимости от назначения и места эксплуатации.
- Напряжение сети. От требуемого напряжения зависит тип аппарата. Перед покупкой оборудования, нужно выяснить какое напряжение будет в месте работы 220 В или 380 В. Несоответствие этих параметров приведет к поломке техники.
- Напряжение холостого хода. Появление сварной дуги зависит от напряжения холостого хода. Чем выше его показатель, тем легче создать стабильность горения дуги.
- Количество рабочих мест. Если для работы потребуются несколько сварщиков, то бытовые модели для таких целей не подходят.
- Мощность. При выборе оборудования обращают внимание на два показателя мощности – входную и выходную. Между этими показателями должен быть минимальный порог.
- Продолжительность работы. От этого показателя зависит степень производительности аппарата. Чем выше показатель времени работы электрооборудования, тем выше производительность.
- Размеры и масса, мобильность. Габариты сварочного оборудования влияют на показатель производительности. Оснащение аппарата колесами делает его удобным в эксплуатации. Можно выбрать компактный или, наоборот, громоздкий вариант техники. Это будет зависеть от его предназначения.
Важно! Выбирая модель, нужно обратить внимание на защитные функции от перегрева. Это обезопасит сварщика от серьезных последствий во время работы.
Полезное видео, особенности выбора сварочных инверторов и трансформаторов:
Заключение
Что такое сварочный трансформатор и как с ним работать, рассмотрели в данной статье. Соблюдая рекомендации по эксплуатации оборудования для сварки можно избежать существенных проблем.
Правильно выбранный вариант техники обеспечит надежной и долговечной работой в процессе эксплуатации. А результат работы будет виден в качественном сварном шве.
Сварочные трансформаторы: принцип действия, конструкция
С появлением электричества появилась возможность соединять металлические элементы с помощью сварки. Для этого применяются специальные сварочные трансформаторы, работающие от трёхфазного и однофазного напряжения. Однофазные модели предназначены для включения в стандартную бытовую сеть 220 Вольт. А трехфазный сварочный аппарат, чаще всего, применяется в производственных целях, он обладает большой мощностью, габаритами и продолжительной эксплуатацией без перерыва. Однако есть на рынке данной техники и универсальные устройства, которые могут работать и от 220 В, и от 380В. Разумеется, что для разных материалов существует свой индивидуальный процесс сварки, поэтому каждый сварочный агрегат оборудован системой регулировки и точной настройки.
Принцип действия сварочного трансформатора

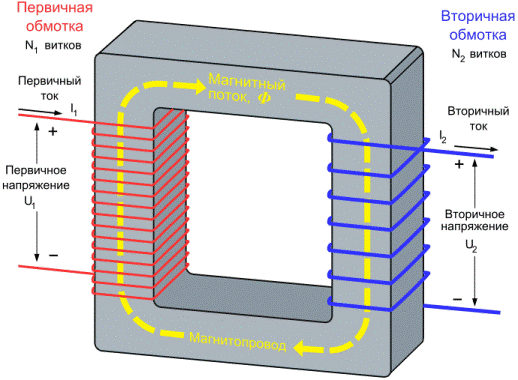

По принципу действия он не отличается от другого обычного понижающего трансформатора, только вот токи вторичной обмотке уж очень высокие, так как он работает в режиме короткого замыкания. Если закоротить вторичную обмотку обычного трансформатора, то в таком режиме он проработает недолго, так как она быстро перегреется и выйдет из строя. Вторичная обмотка сварочного рассчитана на большие токи, поэтому и выполнена медным проводом большого сечения. Напряжение U2 (на выводах вторичной обмотки) напрямую зависит от количества витков в ней.
Конечно же, мало только уменьшить выходное напряжение, нужно ещё и изменять силу тока. Для этого трансформаторы оборудуются механизмом, раздвигающим обмотки на большее расстояние, тем самым снижая магнитный поток, который, в свою очередь, уменьшает ток во вторичной обмотке.
Устройство и классификация трансформаторов, применяемых в сварочных аппаратах
Любой трансформатор для сваривания металлических различных элементов состоит из:
- Магнитопровода;
- Изолированную первичную обмотку;
- Вторичная обмотка;
- Вентилятор, для охлаждения.
В зависимости от сварочных работ происходит и управление процессом сварки,все сварочные агрегаты делятся аппараты переменного и постоянного тока. Конечно же, сам трансформатор не может работать на постоянном токе поэтому сам процесс выпрямления осуществляется после понижения напряжения. Для этого применяются:
- управляемые тиристоры, которые непросто дают постоянный ток для сварки элементов, но осуществляют изменение силы тока во время этого процесс;
- неуправляемые вентили диоды, вместе с дросселем.
Назначение сварочного трансформатора
Сварочный понижающий трансформатор является ключевым элементом, создающим дугу во время сварки металлических деталей. Напряжение на выходе этого понижающего устройства, работающего в режиме короткого замыкания, допускается не более 80 Вольт. Для процесса ручной дуговой сварки обязательно нужны электроды. Бытовые трансформаторы для дома выполнены по однофазной схеме обладают небольшими токами при сваривании. Главное, в бытовых условиях также стоит следить и за наличием хорошего контакта в розетке, так как токи в первичной обмотке для квартир и домов тоже очень существенны и не каждая розетка их выдержит.
Сварочные трансформаторы переменного тока
Такая конструкция считается самой не дорогой, но в то же время обладающей неплохими характеристиками сварки чёрных металлов. Для того чтобы регулировать ток и соответственно дугу во время этого процесса сварочный агрегат оборудован раздвижной системой, увеличивающей расстояние между катушками, а также площадь сердечника. Они из-за своей ценовой категории очень распространены на производстве, особенно в цехах с устаревшим оборудованием. Обладают довольно крупными размерами и зачастую устанавливаются стационарно.
И также как регулятор тока для сварочного аппарата, применяются отдельно расположенные дросселя, который добавляет индуктивности в цепь. Самый простой способ, но самый эффективный, регулировки напряжения и силы тока во время выполнения сварочных работ — это вывод нескольких контактных точек со вторичной обмотки. Кончено же, плавности изменения силы дуги в таком аппарате не получится добиться.
Сварочные трансформаторы постоянного тока
Такие приборы более эффективны для сваривания различных материалов обладают меньшими габаритами и плавным регулированием силы тока. Любой трансформатор не может работать на постоянном токе, это факт.

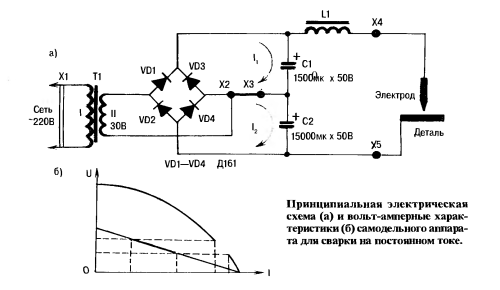

На рисунке показана простейшая схема такого агрегата, которую можно сделать и своими руками. Она гарантирует стабильные выходные характеристики сварочного тока и дуги, которая является ключевым аспектом любой сварки.
Сварщики знают, что при работе от положительного зажима выделяется больше тепла, чем от отрицательного. Следовательно для разной толщины металла стоит вырабатывать свою методику.
Существуют и новые разработки в этой отрасли так называемые сварочные аппараты инверторного типа. Трансформатор здесь работает на повышенных частотах, что даёт возможность снизить и габариты устройства, его вес, и токи первичной обмотки без последствий для создания качественной дуги.
Сварочный трансформатор ВДМ
Аппараты ВДМ производственного сварочного многопостового выпрямителя, устанавливается зачастую стационарно и предназначен для сварочных постов дуговой электросварки с помощью металлического электрода. Очень часто ВДМ подключаются к трёхфазной сети 380 Вольт. Во взрывоопасной среде, насыщенной пылью разной фракции, или же содержащей едкие газовые пары, разрушающие сталь и изоляцию, эксплуатация строго запрещена. Конструктивно в ВДМ есть возможность регулировать величину тока реостатом и дросселем.
Как рассчитать сварочный трансформатор
Изготовление трансформатора для сварочных работ, который должен быть близок по своим характеристикам к промышленному образцу, нужно проводить стандартными методиками подсчёта. Данная методика подойдет больше бытовому устройству, она содержит оптимальные значения обмоток и минимальные габаритные размеры сердечника.

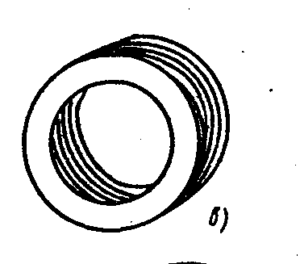

Существует два вида сердечника:
- броневой;
- стержневой;
- тороидальный (круглый).
При этом стержневые имеют немного большие показания КПД (коэффициента полезного действия) нежели броневые.
Прежде чем приступить непосредственно к расчету сварочного понижающего трансформатора, необходимо определить его мощность, которая зависит от того какая величина тока нужна для его эксплуатации. Наиболее распространенные варианты от 70 до 150 А. Разумно будет брать максимально допустимые токи вторичной обмотки немного выше порядка 180–200 А.
Мощность сварочного трансформатора переменного тока, и аппарата в целом, будет равна:
P = U2 × I2 × cos (φ) / η
где, U2 – напряжение холостого хода сварочного трансформатора рекомендуется от 30 до 60 Вольт, I2 — ток сварки, cos (φ) угол сдвига фаз между током и напряжением. В случае расчета потребляемой мощности cos (φ) можно взять равным 0,8; η- КПД, для данного устройства примерно можно принять равным 0,7.
А также стоит учесть при этом и продолжительность эксплуатации трансформатора, так как, скорее всего, ему пройдется работать не один час.
Pдл = U2 × I2 × (ПР/100)1/2 × 0.001
ПР — это коэффициент длительности работы в смену, рекомендуется порядка 20-30 %;
Намотка сварочного трансформатора

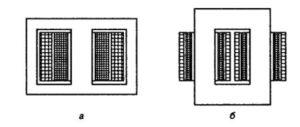

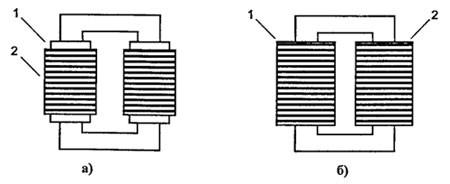

Зачастую намотка производится уже на имеющееся железо и вот формулы примерного числа витков
С обмотками на одном плече (рисунок ниже, а):
N1 = 7440 × U1/(Sиз × I2)
С разнесенными обмотками (рисунок ниже, б):
N1 = 4960 × U1/(Sиз × I2)
Sиз — измеренное сечение магнитопровода (см2)
Такой способ расчета считается упрощённым. Ниже прилагается формула расчета сечения медного провода, которым непосредственно и будет выполнена намотка.
Плотность тока в обмотках берётся из справочника для медного провода J = 2,5 А/мм2. Для сварочного аппарата постоянного тока ВДМ агрегат оборудуется тремя первичными и тремя вторичными обмотками, поэтому расчёт производится инженерами и без квалификации его проблематично соорудить.
Улучшение сварочного трансформатора
Для улучшения нужно сократить слишком большую вторичную обмотку в 3–4 раза, уменьшив в ней напряжение холостого хода до 22–25 вольт, а вот для стабильного и уверенного зажигания дуги, прибавить небольшую слаботочную обмотку с напряжением 80–110 вольт. Переменный ток каждой из обмоток проходит выпрямление на диодных мостах, после чего обмотки подключаются параллельно друг другу.
Но также для усовершенствования и улучшения длительной работы сварочного трансформатора особенно в летнюю жаркую погоду необходимо использовать приточную или же вытяжную вентиляцию.
инструкция по сбору, необходимые детали, схема
Аппарат для сварки необходим, если нужно крепко соединить металлические элементы. Стоит отметить, что таким сварочником можно как варить резать так и резать стальные детали.
Самое интересное, что состав и плотность элементов такому аппарату не принципиальна. Есть много моделей агрегатов для варки. Обратите внимание на инверторные, трансформаторные и конечно, полуавтоматы.
Многие специалисты по сварочным работам планируют открыть свое дело или подрабатывать в свободное время. Однако цена сварочной машины зашкаливает для среднестатистического рабочего человека.
Содержание статьиПоказать
Введение
Цена качественных агрегатов измеряется в условных единицах, цифра которых стартует от 100. Не каждый бюджет осилит такую покупку.
В такой ситуации есть выход – сделать агрегат своими руками. А когда не хватает знание, то советуем начать с самого простого – со сборки трансформатора.
Трансформатор – статическое электромагнитное устройство, главный орган аппарата для сварки, буквально его сердце. Многие задаются следующими вопросами:
- Как намотать такой трансформатор?
- Как его рассчитать?
- Как собрать агрегат для сваривания?
Без паники. В данной статье мы дадим ответ на вопрос, как своими силами сделать статическое электромагнитное устройство для сварочного аппарата для получения качественной основы для монтажа сварочного агрегата.
Основы
Как упомянуто выше, трансформатор – главный орган. Принцип работы состоит в изменении входящего напряжения в переменный/постоянный ток, требующийся для работ со сваркой.
Статическое электромагнитное устройство, главным образом – это две обмотки, соединенные индуктивно.
Первая совокупность витков провода, к которой подводится энергия преобразуемого переменного тока, и вторая обмотки расположены на “сердце”. Последний производят из динамной стали и служит шунтом.
Вы можете создать трансформатор как для личного применения, так и мощный промышленный агрегат. Отметим, во всех случаях он обязан служить вашим интересам, следовательно, иметь определенные параметры для проведения работ со сваркой.
Более распространена сборка сварочного агрегата с намоткой трансформатора, рассчитанная из ампеража в 150 – 170 и способностью проводить напряжение приблизительно 50 В.
Таких характеристик вполне достаточно для использования в быту. Вы сможете варить большинство металлов с применением электродов до трех миллиметров в диаметре. Конечно можно брать диаметр в 4 миллиметра, но в таком случае вы потеряете качество шва.
Следовательно, чем больший диаметр стержня из электропроводного материала вам придется применять, тем большую мощность должен иметь трансформатор.
Зависимость прямо-пропорциональна. При сборке статического электромагнитного устройства обязательно примите к сведению его предельные очертания.
Размер статического электромагнитного устройства будет увеличиваться с планируемым увеличением мощности сварочного агрегата.
При этом увеличение веса и параметров неизбежно. Рекомендуем сориентироваться с характеристиками которыми должен обладать ваш будущий аппарат – это поможет оптимизировать его вес и параметры.
Особенности
Внешний вид сварочного аппарата состоящего из самостоятельно собранного трансформатора не будет соответствовать производственному образцу, понимайте эту особенность.
Невозможно сделать самому из подручных материалов заводской агрегат. Если экстерьер принципиален, конечно, можно сделать самому, но дешевле это не будет. Проще купить.
Следующую особенность, которую следует учесть – постоянная смена характеристик. Даже установка их вручную не спасает.
Поясню, установив, например, ампераж в 120, агрегат на самодельном трансформаторе каждый раз будет выдавать значение меньше или большее. Такое отклонение будет все время.
Конечно, она не критична, но, если ваша работа предусматривает щепетильности, рекомендуем рассмотреть вариант с покупкой готового аппарата.
Дома нет такой возможности для создания точного регулятора, не меняющий характеристик при каждом запуске.
Если ваша цель – забор или теплица, то собирайте собственный сварочный агрегат смело, он вполне подойдет для такой работы и его погрешности не критично влияют на итог.
Если вы собрали трансформатор на постоянном токе, он, конечно, будет во много раз дешевле, но поставит под вопрос надежность агрегата.
Связано это с отсутствием предохранителей, как у моделей заводского типа. Хотя к плюсам самостоятельной сборки относят возможность сделать статическое электромагнитное устройство с любым набором характеристик.
Он может быть как мощным агрегатом, так и слабым механизмом. Для это следует правильно провести расчет сварочного трансформатора для будущей машины.
Вы приняли решения собрать статическое электромагнитное устройство самостоятельно и далее заняться сборкой самого сварочника. Советуем размещать элементы в металлический каркас/бокс, к примеру, корпус от компьютерного системного блока.
Обратите внимание, что вы можете не просто использовать любые схемы, но и модернизировать их в процессе. Перед первым включением и пробной работой, обязательно, проверьте узлы вашего аппарата.
Собственно, это и есть основные особенности, о которых вам надо знать. Помните, что необходимо кое-какое минимальное понимания в области электротехники.
Наверно это и так понятно. Но все же, предварительно рекомендуем освежить или приобрести дополнительные знания в этой области и лишь затем приступать к сборке статического электромагнитного устройства.
Статическое электромагнитное устройство с переменным током
Самостоятельно собранное статическое электромагнитное устройство с переменным током для сварочника – это классика, среди видов трансформаторов.
Конечно, одним из главных преимуществ такого вида статического электромагнитного устройства, в сравнении с работающими на постоянном токе, дешевая сборка и простота ремонта.
Хотя при этом следует отметить несколько недостатков. И первым, можно назвать – проблемный зажег дуги. Горение стабильно и требует огромного опыта мастера или результат не порадует, шов выходит с низким качеством и с множеством дефектов.
Тем не менее, чтобы собрать трансформатор на постоянном токе, вам понадобится сначала собрать статическое электромагнитное устройство на переменном токе, так последний является основой для первого. Все достаточно просто.
Провода в обмотке
Как уже говорили, чтобы собрать трансформатор, на начальном этапе нужны провода для первой обмотки и собственно второй обмотки. Помним, кроме обмотки нужен “сердечник”.
Для создания которого используют исключительно сталь электротехнического типа, а далее наматывают на него провода – создают обмотку.
Начнем с расчетов и необходимых теххарактеристик будущего трансформатора. К примеру, вводные данные возьмем следующие: Напряжение – 60В, Ток – 120-160А. Исходя из этих характеристик, необходимо использовать провода с сечением 4 кв мм.
Мы рекомендуем взять провода с сечением в 7 кв мм, считаем более подходящим именно этот вариант, так как ваш будущий агрегат будет менее чувствителен перепадам напряжения в сети.
При этом оптимальным для первичной обмотки будут провода с медной сердцевиной в сечении составляющие именно 3 кв мм.
Важно при выборе проводов обращать внимание на покрытие. Обязательное условие, оно должно быть из ткани. И никаких полимеров. В связи с тем, что последние подвержены плавлению от большого нагрева и короткому замыканию.
В ситуации, когда нет нужного диаметра провода, рекомендуем брать два тоненьких и накручивать их совместно.
При этом стоит отметить, что такой способ увеличит совокупность витков провода в размере, соответственно корпус трансформатора будет иметь большие предельные очертания. Вся выложенная информация выше касается первичной обмотки.
А вот для вторичной смело берите провода большого диаметра, например, которыми подсоединяется держатель электрода.
Сердечник
На подготовительном этапе мы взяли нужное количество и тип проводов. Далее следует приступить к созданию сердечника.
На рисунке ниже представлен оптимальный по всем характеристикам сердечник для самостоятельно собираемого трансформатора – тип «стержневый».
Напоминаем, для сборки сердечника берите только пластины из электротехнического металла. Понадобится пластины толщиной от 0,35 мм, но не толще 0,55мм.
Габариты сердечника (А, В, С, D – на рис.) просчитываем исходя из сечения провода. Конечно, с опытом можно и «с закрытыми глазами его собирать, главное – все ветки на своем месте.
Собираем сердечник. Берем пластины Г-образной формы и далее собираем как на рисунке ниже. Когда будет достигнута нужная толщина сердечника, болтами скрепляют пластины по углам.
Рекомендуем обрабатывать пластины тонким напильником. Затем сердечник изолируют.
Намотка
Следующий шаг – намотка будущего трансформатора. Как упоминалось выше, начинаем с первичной обмотки. Она составит около двухсот десяти/пятидесяти витков.
Мотаем, согласно рисунку ниже. В конце наматывания, крепим текстолитовую пластину. На ней же крепим концы нашей обмотки болтами.
Приступаем к вторичной обмотке. Она должна состоять из количества витков в районе 70. Аналогично крепим текстолитовую пластину и закрепляем концы.
Все – ваш трансформатор готов к работе или совершенствованию. Посмотрите на окончательный вид намотанного трансформатора на рисунке ниже.
Постоянный ток
Как известно, собрать сварочный агрегат можно как на переменном токе, так и на постоянном. Собственно, для последнего собирают трансформатор постоянного тока (ТПТ). Такой ТПТ рекомендуем изготавливать для полуавтоматических агрегатов и инверторов.
Его преимущество – легко поджигаемая и главное стабильна дуга. Агрегат с таким трансформатором осилит варку деталей любой толщины и любого типа стали, как нержавейку так и чугун.
Для того, чтобы собрать ТПТ нужно запас времени в 10-15 минут, в случае уже собранного трансформатора переменного тока (как описывалось ниже).
Модернизация его в ТПТ состоит в подключении к вторичной совокупности витков провода – выпрямителя. Последний изготавливается на диодах.
Использовать для выпрямителя нужно диоды с адекватным охлаждением и его параметры должны выдерживать силу тока в 200А. Рекомендуем выбрать тип Д161. Далее выравниваем ток.
Берем два конденсатора (С1, С2) со следующими параметрами: 15000 мкФ, напряжение 50V.
Схема для сборки наведена ниже. L1 – индукционная катушка для регулировки тока. Х4 – контакты, для последующего подсоединения держателя электродов. Х5 – контакты для подсоединения массы.
Описанная схема применяется годами и продолжает показывать себя с положительной стороны. Удобная рабочая схема – пользуйтесь!
Подытожим
Для сборки трансформатора, не нужно иметь углубленных знаний, достаточно немного понимания в электротехнике и умения применить такие знания на практике. Даже если таких знаний нет, можно потратить немного времени – около недели, не более.
Тем более, сегодня доступно не только читабельный вариант, а и множество наглядных видеоматериалов. После прохождения обучения появится понимания всех этапов по сборке трансформатора.
А далее несколько проб и ваш первый работоспособный сварочный аппарат готов.
Самостоятельно сделанные аппараты имеют много положительных сторон.
Они, во-первых, экономичны. Во-вторых, недорогие в сборке. В-третьих, функционал соответствует конкретно вашим нуждам. В-четвертых, легко ремонтируемый своими силами. Качество будущего агрегата зависит от используемых материалов, все зависит от вас.
Желаем удачи! Делитесь комментарием и пусть ваш отзыв будет полезен следующему «первособирателю».
Трансформаторы для сварки трехфазной дугой
Для ручной и автоматической сварки трехфазной дугой отдельными партиями выпускалось несколько типов трансформаторов.
Фиг.28.Внешний вид трансформатора 3-СТ с регулятором.”
Фиг.29.Схема соединений трансформатора и регулятора 3-СТ
Свердловский электромеханический завод с 1949 г, выпускает специальные трехфазные трансформаторы и регуляторы типа 3-СТ (фиг. 28). Первичная обмотка трансформатора (фиг. 29), состоящая из трех катушек, расположенных каждая на отдельном стержне, может быть соединена «звездой» (при напряжении сети 380 в) или «треугольником» (при сетевом напряжении 220 в). Вторичная обмотка, состоящая из шести катушек, расположенных по две на каждом стержне, соединяется «треугольником». Отпайка в первичной обмотке позволяет получать две величины вторичного напряжения 59 или 68 в.
Трансформатор рассчитан на номинальный ток (при ПР-60%) 400 а и номинальную мощность 45 ква. Пределы регулирования тока короткого замыкания 144—695 а.
Регулятор имеет два однофазных разъемных магнитопровода, на одном из которых расположено две катушки, на другом одна. Две катушки, расположенные на общем магнитопроводе, подключаются каждая последовательно к электродам; третья катушка, расположенная на отдельном магнитопроводе, подключается последовательно к детали. Изменяя посредством одной из двух рукояток регулятора зазор в магнитопроводе с двумя катушками, изменяют одновременно в одинаковой мере силу сварочного тока на обоих электродах. Изменяя зазор в магнитопроводе с одной катушкой, изменяют силу тока в проводе, подключенном к детали.
Фиг.30.Схемы включения однофазных трансформаторов для сварки трехфазной дугой:а—по схеме «треугольника»;б—по схеме «открытого треугольника» с двумя регуляторами
На регуляторе смонтирован контактор, служащий для разрыва дуги между электродами при прекращении сварки.
При отсутствии специальных трехфазных трансформаторов для сварки трехфазной дугой могут применять два или три обычных однофазных трансформатора, включенных в цепь по схеме «треугольника» (фиг. 30, а), «звезды» или «открытого треугольника» (фиг. 30,6). Регулирование тока может осуществляться тремя или двумя регуляторами. При применении двух регуляторов в фазе без регулятора получается повышенный ток.
Для питания трехфазной дуги при автоматической сварке и наплавке завод «Электрик» разработал специальный трансформатор типа ТТСД-1000. Этот трансформатор выполнен из двух однофазных трансформаторов типа ТСД-1000-3, собранных в одном кожухе и включенных по схеме открытого треугольника, В качестве дополнительного дросселя, включаемого в цепь, подводящую ток к изделию, могут быть использованы два регулятора РСТЭ-34, включенные между собой параллельно, или один регулятор РСТЭ-34. В последнем случае обмотка регулятора делится на две равные части, соединяемые параллельно. Технические данные трансформатора ТТСД-1000 определяются техническими данными трансформаторов ТСД-1000-3, приведенными в табл. 7.
Заводом «Электрик» был разработан также трансформатор ТТС-400 для ручной сварки трехфазной дугой, состоящий из двух трансформаторов типа СТН, размещенных в одном корпусе. Трансформатор рассчитан на номинальный сварочный ток в фазе 400 а, пределы регулирования тока 130—500 а.
Трехфазный сварочный трансформатор – Большая Энциклопедия Нефти и Газа, статья, страница 1
Трехфазный сварочный трансформатор
Cтраница 1
Трехфазные сварочные трансформаторы предназначены для сварки трехфазной дугой. Этот метод сварки имеет ряд преимуществ перед однофазной сваркой: повышение производительности сварки, экономия электроэнергии, повышение коэффициента мощности ( cos ф) установки, выравнивание нагрузок между фазами. [2]
Трехфазные сварочные трансформаторы предназначены для сварки трехфазной дугой. [4]
Трехфазные сварочные трансформаторы предназначены для сварки трехфазной дугой. Этот метод сварки имеет ряд преимуществ перед однофазной сваркой: повышение производительности сварки, экономия электроэнергии, повышение коэффициента мощности ( cos ф) установки, выравнивание нагрузок между фазами. [6]
От трехфазного сварочного трансформатора типа ТТС-400 две фазы подводятся к двум толстообмазанным электродам, а третья фаза – к свариваемой детали. В этом случае создаются три дуги: две – между каждым электродом и свариваемой деталью и одна – между электродами. [8]
Аппарат А-372-Р укомплектовывается трехфазным сварочным трансформатором ТШС-ЮОО 3 и аппаратным ящиком с пускорегулирующей электроаппаратурой. [9]
Аппарат А-480 укомплектовывается трехфазным сварочным трансформатором ТШС-3000-3 и шкафом управления с пусковой и регулировочной аппаратурой. [10]
Электрошлакоеую сварку осуществляют с применением трехфазных сварочных трансформаторов типа ТШС-1000-3, ТШС-3000-3 и однофазных трансформаторов типа ТШП-10-1, имеющих жесткую вольтамперную характеристику. При технологической необходимости ШМ выполняют с помощью многопостовых генераторов постоянного тока типа ПСМ-1000. В комплектацию установок для ЭШС входят аппаратные шкафы и специальные сварочные аппараты. [12]
Источниками питания электросварки на переменном токе являются однофазные и трехфазные сварочные трансформаторы с первичным напряжением до 1 кВ и выше. От обычных силовых трансформаторов сварочные отличаются уменьшенным значением напряжения КЗ и широким диапазоном регулирования вторичного напряжения. Сварка на постоянном токе получает электропитание от электромашинных и вентильных преобразователей. [13]
Источниками питания многоэлектродных аппаратов для электрошла
90000 3 Phase Spot Welding Transformer E Ferrite Core Smps Power Transformer 90001 90002 The E-TAL type series for current transformers comprises various versions for a large number of applications. Strong insulation voltage between the primary and the secondary, up to 4kV / 1min, without breakdown. 90003 90002 The insulation resistance should be bigger than 1000MΩ between the primary and secondary windings. 90003 90002 Best-performance core designs in close cooperation with our customers. 90003 90002 Technical support including simulation software to optimize the circuit topology.90003 90010 90011 90012 90013 90014 E-TAL Products 90003 90016 90013 90014 Primary Current (A) 90003 90016 90013 90014 Turns Ratio 90003 90016 90013 90014 Burden Resistance (Ω) 90003 90016 90013 90014 AC Error 90003 90014 (%) 90003 90016 90013 90014 Phase Shift 90037 ( ‘) 90003 90016 90013 90014 Accuracy 90003 90016 90044 90012 90013 90014 EAC006C-P 90003 90016 90013 90014 6 90003 90016 90054 90014 1: 2500 90037 Or on request 90003 90016 90054 90014 10 / 12.5 / 15/20 90037 Or on request 90003 90016 90054 90014 <0.1 90003 90016 90054 90014 <15 90003 90016 90054 90014 ≤0.1 90003 90016 90044 90012 90013 90014 EAC010C-P 90003 90016 90013 90014 10 90003 90016 90044 90012 90013 90014 EAC020C-P 90003 90016 90013 90014 20 90003 90016 90044 90012 90013 90014 EAC030C-P 90003 90016 90013 90014 30 90003 90016 90044 90012 90013 90014 EAC040C-P 90003 90016 90013 90014 40 90003 90016 90044 90012 90013 90014 EAC060C-P 90003 90016 90013 90014 60 90003 90016 90044 90012 90013 90014 EAC080C-P 90003 90016 90013 90014 80 90003 90016 90044 90012 90013 90014 EAC100C-P 90003 90016 90013 90014 100 90003 90016 90044 90012 90013 90014 EAC120C-P 90003 90016 90013 90014 120 90003 90016 90044 90012 90013 90014 EAC150C-P 90003 90016 90013 90014 150 90003 90016 90044 90012 90013 90014 EAC200C-P 90003 90016 90013 90014 200 90003 90016 90044 90177 90178 90002 90003 90002 Dimensions (Unit: mm) 90003 90010 90011 90012 90013 90014 Pr imary Current 90003 90016 90013 90014 DIN 90003 90016 90013 90014 L 90003 90016 90013 90014 W 90003 90016 90013 90014 H 90003 90016 90013 90014 S1 90003 90016 90013 90014 S2 90003 90016 90013 90014 S3 90003 90016 90044 90012 90013 90014 2A ~ 40A 90003 90016 90013 90014 6.8 90003 90016 90013 90014 24 90003 90016 90013 90014 11 90003 90016 90013 90014 25 90003 90016 90013 90014 15 90003 90016 90013 90014 19 90003 90016 90013 90014 10 90003 90016 90044 90012 90013 90014 20A ~ 80A 90003 90016 90013 90014 8.2 90003 90016 90013 90014 30 90003 90016 90013 90014 18 90003 90016 90013 90014 30 90003 90016 90013 90014 16 90003 90016 90013 90014 19 90003 90016 90013 90014 15 90003 90016 90044 90012 90013 90014 100A ~ 200A 90003 90016 90013 90014 13 90003 90016 90013 90014 37.3 90003 90016 90013 90014 15.3 90003 90016 90013 90014 38.3 90003 90016 90013 90014 25 90003 90016 90013 90014 33 90003 90016 90013 90014 13 90003 90016 90044 90177 90178 90002 90003 90002 Note: To simplify your design process please sent requirements to us. 90003 90002 90003 90002 90330 2. Casing Type 90331 90003 90002 • Easy fixing inside meter 90003 90002 • Small volume, easy for installation 90003 90002 • Simple assembly, saving production cost 90003 90002 • Big inner hole, easy connection to any primary 90003 90002 • cables and bus bars of latching relay 90003 90002 • Different casing colors available on request 90003 90002 90003 90002 90330 Specifications 90331 90003 90002 90003 90010 90011 90012 90013 90014 E-TAL Products 90003 90016 90013 90014 Primary Current (A) 90003 90016 90013 90014 Turns Ratio 90003 90016 90013 90014 Burden Resistance (Ω) 90003 90016 90013 90014 AC Error 90003 90014 (%) 90003 90016 90013 90014 Phase Shift 90037 ( ') 90003 90016 90013 90014 Accuracy 90003 90016 90044 90012 90013 90014 EAC006C 90003 90016 90013 90014 6 90003 90016 90397 90014 1: 2500 90037 Or on request 90003 90016 90397 90014 10/12.5/15/20 90037 Or on request 90003 90016 90054 90014 <0.1 90003 90016 90054 90014 <15 90003 90016 90054 90014 ≤0.1 90003 90016 90044 90012 90013 90014 EAC010C 90003 90016 90013 90014 10 90003 90016 90044 90012 90013 90014 EAC020C 90003 90016 90013 90014 20 90003 90016 90044 90012 90013 90014 EAC040C 90003 90016 90013 90014 40 90003 90016 90044 90012 90013 90014 EAC060C 90003 90016 90013 90014 60 90003 90016 90044 90012 90013 90014 EAC080C 90003 90016 90013 90014 80 90003 90016 90044 90012 90013 90014 EAC100C 90003 90016 90013 90014 100 90003 90016 90044 90012 90013 90014 EAC120C 90003 90016 90013 90014 120 90003 90016 90044 90012 90013 90014 EAC150C 90003 90016 90013 90014 150 90003 90016 90044 90012 90013 90014 EAC200C 90003 90016 90013 90014 200 90003 90016 90044 90012 90013 90014 EAC400C 90003 90016 90013 90014 400 90003 90016 90013 90014 1: 4000 90037 Or on request 90003 90016 90013 90014 5 90037 Or on request 90003 90016 90044 90177 90178 90002 90003 90002 90003 90002 Dimensions (Unit: mm) 90003 90010 90011 90012 90013 90014 Primary 90003 90014 Current 90003 90016 90013 90014 DIN 90003 90016 90013 90014 L 90003 90016 90013 90014 W 90003 90016 90013 90014 H 90003 90016 90013 90014 Secondary 90003 90014 Wire 90003 90016 90044 90012 90013 90014 2A ~ 40A 90003 90016 90013 90014 6.5 90003 90016 90013 90014 24 90003 90016 90013 90014 11 90003 90016 90013 90014 25 90003 90016 90591 90014 UL1007 24AWG 90003 90014 Or on request 90003 90016 90044 90012 90013 90014 10A ~ 80A 90003 90016 90013 90014 8.2 90003 90016 90013 90014 30 90003 90016 90013 90014 18 90003 90016 90013 90014 30 90003 90016 90044 90012 90013 90014 100A ~ 200A 90003 90016 90013 90014 13 90003 90016 90013 90014 38 90003 90016 90013 90014 15 90003 90016 90013 90014 39 90003 90016 90044 90012 90013 90014 200A 90003 90016 90013 90014 28 90003 90016 90013 90014 54 90003 90016 90013 90014 20 90003 90016 90013 90014 54 90003 90016 90044 90012 90013 90014 400A 90003 90016 90013 90014 39 90003 90016 90013 90014 74 90003 90016 90013 90014 25 90003 90016 90013 90014 74 90003 90016 90044 90177 90178 90002 90003 90002 Note: To simplify your design process please sent requirements to us.90003 90002 90003 90002 90003 90002 90330 3. Bushing Type 90331 90003 90002 90003 90002 • Easy fixing inside meter 90003 90002 • Small volume, easy for installation 90003 90002 • Wider measurement range, up to 400A 90003 90002 • Big inner hole, easy connection to any primary 90003 90002 cables and bus bars of latching relay 90003 90002 • Different casing colors available on request 90003 90002 90003 90002 90003 90002 90330 Specifications 90331 90003 90002 90003 90010 90011 90012 90013 90014 E-TAL Products 90003 90016 90013 90014 Primary Current (A) 90003 90016 90013 90014 Turns Ratio 90003 90016 90013 90014 Burden Resistance (Ω) 90003 90016 90013 90014 AC Error 90003 90014 (%) 90003 90016 90013 90014 Phase Shift 90037 ( ') 90003 90016 90013 90014 Accuracy 90003 90016 90044 90012 90013 90014 EAC006R 90003 90016 90013 90014 6 90003 90016 90768 90014 1: 2500 90037 Or on request 90003 90016 90768 90014 10/12.5/15/20 90037 Or on request 90003 90016 90778 90014 <0.1 90003 90016 90778 90014 <15 90003 90016 90778 90014 ≤0.1 90003 90016 90044 90012 90013 90014 EAC010R 90003 90016 90013 90014 10 90003 90016 90044 90012 90013 90014 EAC020R 90003 90016 90013 90014 20 90003 90016 90044 90012 90013 90014 EAC040R 90003 90016 90013 90014 40 90003 90016 90044 90012 90013 90014 EAC060R 90003 90016 90013 90014 60 90003 90016 90044 90012 90013 90014 EAC080R 90003 90016 90013 90014 80 90003 90016 90044 90012 90013 90014 EAC100R 90003 90016 90013 90014 100 90003 90016 90044 90012 90013 90014 EAC200R 90003 90016 90013 90014 200 90003 90016 90044 90012 90013 90014 EAC400R 90003 90016 90013 90014 400 90003 90016 90013 90014 1: 4000 90037 Or on request 90003 90016 90013 90014 10 90037 Or on request 90003 90016 90044 90177 90178 90002 90003 90002 90003 90002 90330 Dimensions (Unit: mm) 90331 90003 90010 90011 90012 900 13 90014 Primary Current 90003 90016 90013 90014 DIN 90003 90016 90013 90014 DOUT 90003 90016 90013 90014 W 90003 90016 90013 90014 Secondary 90003 90014 Wire 90003 90016 90044 90012 90013 90014 2A ~ 10A 90003 90016 90013 90014 10 90003 90016 90013 90014 25 90003 90016 90013 90014 10.5 90003 90016 90591 90014 UL1007 24AWG 90003 90014 Or on request 90003 90016 90044 90012 90013 90014 10A ~ 60A 90003 90016 90013 90014 10 90003 90016 90013 90014 28 90003 90016 90013 90014 17 90003 90016 90044 90012 90013 90014 60A ~ 100A 90003 90016 90013 90014 10.5 90003 90016 90013 90014 27.5 90003 90016 90013 90014 16 90003 90016 90044 90012 90013 90014 80A ~ 100A 90003 90016 90013 90014 12 90003 90016 90013 90014 30 90003 90016 90013 90014 18 90003 90016 90044 90012 90013 90014 200A ~ 400A 90003 90016 90013 90014 29 90003 90016 90013 90014 53 90003 90016 90013 90014 19 90003 90016 90044 90177 90178 90002 90003 90002 Note: To simplify your design process please sent requirements to us.90003 90002 90003 90002 90003 90002 90003 90002 90330 DC Current Transformers 90331 90003 90002 90330 Features: 90331 90003 90002 • Special double-core structure 90003 90002 • Resistance to DC component 90003 90002 • AC measurement capacity is 20% higher than rated current 90003 90002 • DC measurement capacity is more than 75% of the rated AC 90003 90002 • Negligible small amplitude error 90003 90002 • Extreme linear, easily compensable phase curve 90003 90002 • Low temperature dependence 90003 90002 • It accords with IEC 60044-1 0.1class, 0.2class, 0.5class 90003 90002 • RoHS Compliance is available on request 90003 90002 90003 90002 90330 Characteristics: 90331 90003 90002 • Operating Temp .: -40 ℃ ~ +85 ℃ or on request 90003 90002 • Dielectric strength: 4KVAC / 60S 90003 90002 • Accuracy: 0.1Class, AC Error <0.1%, Phase shift <15 '90003 90002 • Operating Frequency: 20Hz ~ 10kHz 90003 90002 • Insulation resistance:> 500MΩ (500VDC) 90003 90002 90003 90002 90330 1. Pin Type 90331 90003 90002 • Easy fixing on PCB 90003 90002 • Small volume, easy for installation 90003 90002 • Simple assembly, saving production cost 90003 90002 • Big inner hole, 90003 90002 suitable for any primary cables and busbars 90003 90002 • Different casing colors available on request 90003 90002 90003 90002 Specifications 90003 90002 90003 90010 90011 90012 91094 90014 E-TAL Products 90003 90016 91098 90014 Primary Current (A) 90003 90016 91094 90014 Turns Ratio 90003 90016 91094 90014 Burden Resistan ce (Ω) 90003 90016 91094 90014 AC Error 90003 90014 (%) 90003 90016 91094 90014 Phase Shift 90037 ( ‘) 90003 90016 91094 90014 Accuracy 90003 90016 90044 90012 90013 90014 AC 90003 90016 90013 90014 DC 90003 90016 90044 90012 90013 90014 EDC006C- P 90003 90016 90013 90014 6 90003 90016 90013 90014 6 / √2 90003 90016 91149 90014 1: 2500 90037 Or on request 90003 90016 91149 90014 10/12.5/15/20 90037 Or on request 90003 90016 дев’яносто один тисячі сто сорок дев’ять 90014 <0.1 90003 90016 91149 90014 <15 90003 90016 91149 90014 ≤0.1 90003 90016 90044 90012 90013 90014 EDC060C-P 90003 90016 90013 90014 60 90003 90016 90013 90014 60 / √2 90003 90016 90044 90012 90013 90014 EDC100C-P 90003 90016 90013 90014 100 90003 90016 90013 90014 100 / √2 90003 90016 90044 90012 90013 90014 EDC120C-P 90003 90016 90013 90014 120 90003 90016 90013 90014 120 / √2 90003 90016 90044 90177 90178 90002 90003 90002 90003 90002 Dimensions (Unit: mm) 90003 90010 90011 90012 90013 90014 Primary Current 90003 90016 90013 90014 DIN 90003 90016 90013 90014 L 90003 90016 90013 90014 W 90003 90016 90013 90014 H 90003 90016 90013 90014 S1 90003 90016 90013 90014 S2 90003 90016 90013 90014 S3 90003 90016 90044 90012 90013 90014 2A ~ 60A 90003 90016 90013 90014 8.2 90003 90016 90013 90014 30 90003 90016 90013 90014 18.8 90003 90016 90013 90014 30 90003 90016 90013 90014 16 90003 90016 90013 90014 19 90003 90016 90013 90014 15 90003 90016 90044 90012 90013 90014 40A ~ 100A 90003 90016 90013 90014 9 90003 90016 90013 90014 26 90003 90016 90013 90014 17 90003 90016 90013 90014 28 90003 90016 90013 90014 15 90003 90016 90013 90014 19.1 90003 90016 90013 90014 15.5 90003 90016 90044 90012 90013 90014 60A ~ 120A 90003 90016 90013 90014 13 90003 90016 90013 90014 38 90003 90016 90013 90014 15 90003 90016 90013 90014 39 90003 90016 90013 90014 25 90003 90016 90013 90014 33 90003 90016 90013 90014 13 90003 90016 90044 90012 90013 90014 100A ~ 120A 90003 90016 90013 90014 12.7 90003 90016 90013 90014 41.5 90003 90016 90013 90014 18.5 90003 90016 90013 90014 42 90003 90016 90013 90014 25 90003 90016 90013 90014 33 90003 90016 90013 90014 13 90003 90016 90044 90177 90178 90002 90003 90002 Note: To simplify your design process please sent requirements to us. 90003 90002 90003 90002 90330 2. Casing Type 90331 90003 90002 • Easy fixing inside meter 90003 90002 • Small volume, easy for installation 90003 90002 • Simple assembly, saving production cost 90003 90002 • Big inner hole, easy connection to any primary 90003 90002 • Cables and bus bars of latching relay 90003 90002 • Different casing colors available on request 90003 90002 90003 90002 Specifications 90003 90002 90003 90010 90011 90012 91094 90014 E-TAL Products 90003 90016 91098 90014 Primary Current (A) 90003 90016 91094 90014 Turns Ratio 90003 90016 91094 90014 Burden Resistance (Ω) 90003 90016 91094 90014 AC Error 90003 90014 (%) 90003 90016 91094 90014 Phase Shift 90037 ( ') 90003 90016 91094 90014 Accuracy 90003 90016 90044 90012 90013 90014 AC 90003 90016 90013 90014 DC 90003 90016 90044 90012 90013 90014 EDC002C 90003 90016 90013 90014 6 90003 90016 90013 90014 6 / √2 90003 90016 91482 90014 1: 2500 90037 Or on re quest 90003 90016 91482 90014 10/12.5/15/20 90037 Or on request 90003 90016 91482 90014 <0.1 90003 90016 91482 90014 <15 90003 90016 91482 90014 ≤0.1 90003 90016 90044 90012 90013 90014 EDC006C 90003 90016 90013 90014 10 90003 90016 90013 90014 10 / √2 90003 90016 90044 90012 90013 90014 EDC040C 90003 90016 90013 90014 40 90003 90016 90013 90014 40 / √2 90003 90016 90044 90012 90013 90014 EDC060C 90003 90016 90013 90014 60 90003 90016 90013 90014 60 / √2 90003 90016 90044 90012 90013 90014 EDC080C 90003 90016 90013 90014 80 90003 90016 90013 90014 80 / √2 90003 90016 90044 90012 90013 90014 EDC100C 90003 90016 90013 90014 100 90003 90016 90013 90014 100 / √2 90003 90016 90044 90012 90013 90014 EDC120C 90003 90016 90013 90014 120 90003 90016 90013 90014 120 / √2 90003 90016 90044 90177 90178 90002 90003 90002 90003 90002 Dimensions (Unit: mm) 90003 90010 90011 90012 90013 90014 Primary 90003 90014 Current 90003 90016 90013 90014 DIN 9 0003 90016 90013 90014 L 90003 90016 90013 90014 W 90003 90016 90013 90014 H 90003 90016 90013 90014 Secondary 90003 90014 Wire 90003 90016 90044 90012 90013 90014 2A ~ 60A 90003 90016 90013 90014 8.2 90003 90016 90013 90014 30.7 90003 90016 90013 90014 17.4 90003 90016 90013 90014 30.7 90003 90016 90591 90014 UL1007 24AWG 90003 90014 Or on request 90003 90016 90044 90012 90013 90014 10A ~ 80A 90003 90016 90013 90014 8 90003 90016 90013 90014 30 90003 90016 90013 90014 14.5 90003 90016 90013 90014 31 90003 90016 90044 90012 90013 90014 80A ~ 100A 90003 90016 90013 90014 11 90003 90016 90013 90014 34 90003 90016 90013 90014 19 90003 90016 90013 90014 34 90003 90016 90044 90012 90013 90014 60A ~ 120A 90003 90016 90013 90014 13 90003 90016 90013 90014 37.3 90003 90016 90013 90014 15.3 90003 90016 90013 90014 38.3 90003 90016 90044 90012 90013 90014 100A ~ 120A 90003 90016 90013 90014 10.5 90003 90016 90013 90014 34.5 90003 90016 90013 90014 19.5 90003 90016 90013 90014 34.5 90003 90016 90044 90177 90178 90002 90003 90002 Note: To simplify your design process please sent requirements to us. 90003 90002 90003 90002 90330 3. Bushing Type 90331 90003 90002 90003 90002 • Easy fixing inside meter 90003 90002 • Small volume, easy for installation 90003 90002 • Wider measurement range, up to 400A 90003 90002 • Big inner hole, easy connection to any primary 90003 90002 cables and bus bars of latching relay 90003 90002 • Different casing colors available on request 90003 90002 90003 90002 Specifications 90003 90002 90003 90010 90011 90012 90013 90014 E-TAL Products 90003 90016 90013 90014 Primary Current (A) 90003 90016 90013 90014 Turns Ratio 90003 90016 90013 90014 Burden Resistance (Ω) 90003 90016 90013 90014 AC Error 90003 90014 (%) 90003 90016 90013 90014 Phase Shift 90037 ( ') 90003 90016 90013 90014 Accuracy 90003 90016 90044 90012 90013 90014 EDC006R 90003 90016 90013 90014 6 90003 90016 91482 90014 1: 2500 90037 Or on request 90003 90016 91482 90014 10/12.5/15/20 90037 Or on request 90003 90016 90768 90014 <0.1 90003 90016 90768 90014 <15 90003 90016 90768 90014 ≤0.1 90003 90016 90044 90012 90013 90014 EDC020R 90003 90016 90013 90014 20 90003 90016 90044 90012 90013 90014 EDC040R 90003 90016 90013 90014 40 90003 90016 90044 90012 90013 90014 EDC060R 90003 90016 90013 90014 60 90003 90016 90044 90012 90013 90014 EDC080R 90003 90016 90013 90014 80 90003 90016 90044 90012 90013 90014 EDC100R 90003 90016 90013 90014 100 90003 90016 90044 90012 90013 90014 EDC200R 90003 90016 90013 90014 200 90003 90016 90044 90012 90013 90014 EDC400R 90003 90016 90013 90014 400 90003 90016 90013 90014 1: 4000 90037 Or on request 90003 90016 90013 90014 10 90037 Or on request 90003 90016 90044 90177 90178 90002 90003 90002 90003 90002 Dimensions (Unit: mm) 90003 90010 90011 90012 90013 90014 Primary Current 90003 90016 90013 90014 DIN (± 3) 90003 90016 90013 90014 DOUT ( ± 3) 90003 90016 90013 90014 W (± 3) 90003 90016 90013 90014 Secondary 90003 90014 Wire 90003 90016 90044 90012 90013 90014 2A ~ 10A 90003 90016 90013 90014 10 90003 90016 90013 90014 29 90003 90016 90013 90014 20 90003 90016 91482 90014 UL1007 24AWG 90003 90014 Or on request 90003 90016 90044 90012 90013 90014 40A ~ 80A 90003 90016 90013 90014 11.5 90003 90016 90013 90014 30 90003 90016 90013 90014 16 90003 90016 90044 90012 90013 90014 80A ~ 120A 90003 90016 90013 90014 10 90003 90016 90013 90014 30 90003 90016 90013 90014 17 90003 90016 90044 90012 90013 90014 80A ~ 100A 90003 90016 90013 90014 12 90003 90016 90013 90014 30 90003 90016 90013 90014 18 90003 90016 90044 90012 90013 90014 100A ~ 120A 90003 90016 90013 90014 10 90003 90016 90013 90014 34 90003 90016 90013 90014 24 90003 90016 90044 90012 90013 90014 120A ~ 200A 90003 90016 90013 90014 ≥14 90003 90016 90013 90014 ≤42 90003 90016 90013 90014 ≤25 90003 90016 90044 90012 90013 90014 400A 90003 90016 90013 90014 38 90003 90016 90013 90014 72 90003 90016 90013 90014 28 90003 90016 90044 90177 90178 90002 90003 90002 Note: To simplify your design process please sent requirements to us.90003 90002 90003 90002 90003.90000 Abot Three Phase Isolation Transformer 100va Welding Transformer 90001 90002 90003 ABOT three phase isolation transformer 100va welding transformer 90004 90005 90002 90003 90004 90005 90002 90003 Brief Introduction: 90004 90005 90002 SG series transformer is ABOT self-developed dry-type isolation transformer, from row materials to process technology, we have done authoritative analysis and optimization upgrading, which enable the transformer with less noise, lower loss, less voltage drop, more stable and efficient.It is suitable for AC 50HZ to 60HZ, under 660V voltage, widely used for precision machinery and equipment, multiplespindle automatic lathe, injection molding machinery, electronic machinery, medical equipment and lighting. 90005 90002 90005 90002 90003 Technical Parameters 90004 90005 90022 90023 90024 90025 90026 Input 90005 90028 90029 90002 Voltage 90005 90028 90029 90002 380V 90005 90028 90037 90024 90029 90002 Frequency 90005 90028 90029 90002 50Hz / 60Hz 90005 90028 90037 90024 90049 90026 Output 90005 90028 90029 90002 Voltage 90005 90028 90029 90002 220V 90005 90028 90037 90024 90029 90002 Accuracy 90005 90028 90029 90002 ± (1 ~ 5)% optional (± 2% general setting) 90005 90028 90037 90024 90029 90002 Response Time 90005 90028 90029 90002 20 ~ 100ms 90005 90028 90037 90024 90029 90002 Waveform Distortion 90005 90028 90029 90002 No additional waveforms generated (static) 90005 90028 90037 90024 90029 90002 Efficiency 90005 90028 90029 90002 ≥98% 90005 90028 90037 90024 90029 90026 Overload Ability 90005 90028 90107 90002 150% (60min) 90005 90002 300 % (10min) 90005 90028 90037 90024 90029 90026 Relative Humidity 90005 90028 9 0107 90002 20% ~ 90% 90005 90028 90037 90024 90029 90026 Seismic Coefficient 90005 90028 90107 90002 0.3G 90005 90028 90037 90024 90029 90026 Ground Clearance 90005 90028 90107 90002> 8mm 90005 90028 90037 90024 90029 90026 Ground Resistance 90005 90028 90107 90002 0.1Ω 90005 90028 90037 90024 90029 90026 Heat Resistance of Wire 90005 90028 90107 90002 Level H, 180 ℃ 90005 90028 90037 90024 90029 90026 Noise 90005 90028 90107 90002 ≤55dB 90005 90028 90037 90024 90029 90026 Cooling System 90005 90028 90107 90002 fan 90005 90028 90037 90184 90185 90002 90187 90005 90002 90003 90004 90005 90002 90003 90004 90005 90002 90005 90002 90005 90002 90005 90002 90003 Q1, Are you a manufacturer or a trading company? 90004 90005 90002 Re: We are an original manufacturer working from design, production to sell, specializing in various voltage regulator stabilizer, transformer, UPS and solar inverter for more than 11 years.90005 90002 90003 Q 2, what’s the payment terms? 90004 90005 90002 Re: We accept T / T, PayPal, Western Union, Alipay. 90005 90002 90003 Q 3, What is your standard of packaging? 90004 90005 90002 Re: For the small capacity voltage regulator stabilizer / transformer / UPS / solar inverter, we will use carton, for big capacity products, we shall use strong wooden case for good protection. 90005 90002 90003 Q 4, Can you accept OEM / ODM? 90004 90005 90002 Re: Yes, we welcome OEM / ODM orders for voltage regulator stabilizer / transformer / UPS / solar inverter.We offer customer with customized products, as we have strong R & D team with 5 experienced engineers to meet kinds of custom requirements. 90005 90002 90003 Q 5, how’s the delivery time? 90004 90005 90002 Re: Usually it will take about two weeks for production, also depending on the order quantity. Voltage regulator stabilizer / transformer / UPS / solar inverter. 90005 90002 90003 Q 6, How do you control quality? 90004 90187 Re: We have QC to inspect the goods during materials coming, production, and packaging.100% full inspection is guaranteed before delivery. 90005 90002 90003 Q 7, What’s your shipping method? 90004 90005 90002 Re: We are in Shenzhen, near to Hong Kong. All shipments are convenient here. International express (TNT, UPS, DHL and FedEx), by air and by sea. We always compare at least 3 shipping costs before decision. 90005 90002 ABOT three phase isolation transformer 100va welding transformer 90005 90002 90005 90002 90005 90002 90005 .90000 100kva Three Phase Transformer For Welding Machine 90001 90002 90003 100kva three phase transformer for welding machine 90004 90005 90006 90002 90006 90002 Transformer Features 90006 90002 90003 Our transformers have special advantages and very different from others. 90005 90006 90002 (1) All new raw materials. 90006 90002 (2) Full (100%) capacity. 90006 90002 (3) Low core loss with maximum efficiency and efficiency up to 99% reduces operating cost by 30%. 90006 90002 (4) Ultra quiet operation.90004 (5) Clear, comprehensive documentation and labeling. 90004 90006 90002 (6) 90003 THREE YEARS warranty! 90005 90006 90002 90003 REMARK: 90005 90006 90002 — Frequency CAN NOT be converted by transformer. 90006 90002 — Single phase voltage to 3 phase voltage CAN NOT be achieved via transformer. 90006 90002 Technical Parameters 90006 90002 90003 In order to give you the best price, please kindly specify your requirements as clearly as possible. 90005 90006 90002 90003 OEM and ODM is welcome, we have professional and experienced engineer team for you.90005 90006 90002 90006 90049 90050 90051 90052 Transformer Type 90053 90052 90002 Isolation transformer / auto transformer, etc 90006 90053 90058 90051 90052 KVA Rating 90053 90052 90002 100KVA 90006 90053 90058 90051 90052 90002 Primary 90006 90053 90072 90002 120VAC, 3 phase 90006 90053 90058 90051 90052 90002 Primary Taps 90006 90053 90072 90002 None 90006 90053 90058 90051 90052 90002 Primary Connection 90006 90053 90072 90002 Wye / Delta / Z, etc 90006 90053 90058 90051 90052 90002 Secondary 90006 90053 90072 90002 240VAC, 3 phase 90006 90053 90058 90051 90072 90002 Secondary Taps 90006 90053 90052 90002 None 90006 90053 90058 90051 90072 90002 Secondary Connection 90006 90053 90052 90002 Wye / Delta / Z, etc 90006 90053 90058 90051 90072 90002 Working Frequency 90006 90053 90052 90002 50Hz / 60Hz 90006 90053 90058 90051 90072 90002 Vector Group 90006 90053 90052 YY0 / DYN11, etc 90053 90058 90051 90052 90002 Winding Material 90006 90053 90052 90002 Aluminum / copper 90006 90053 90058 90051 90072 90002 Cooling Class 90006 90053 90052 90002 AA / FA 90006 90053 90058 90051 90072 90002 Insulation Class 90006 90053 90052 90002 F / H, etc 90006 90053 90058 90051 90072 90002 Temperature Rise 90006 90053 90052 90002 150 ℃ / 180 ℃, etc 90006 90053 90058 90051 90052 90002 Insulation Resistance 90006 90053 90052 90002 ≥2MΩ 90006 90053 90058 90051 90052 90002 Dielectric Class 90006 90053 90052 90002 No damage at 2.5KV for 1 minute 90006 90053 90058 90051 90052 90002 Impedance Percentage 90006 90053 90052 90002 4% 90006 90053 90058 90051 90052 90002 Efficiency 90006 90053 90052 90002 ≥99% 90006 90053 90058 90051 90072 90002 Duty Cycle 90006 90053 90072 90002 Continuous 90006 90053 90058 90051 90052 90002 Ambient Temperature 90006 90053 90052 90002 -15 to + 45 ° C 90006 90053 90058 90051 90052 90002 Relative Humidity 90006 90053 90052 90002 0-95% (Non-condensing) 90006 90053 90058 90051 90052 90002 Altitude 90006 90053 90052 90002 ≤5000m 90006 90053 90058 90051 90052 90002 Enclosure 90006 90053 90072 90002 None / NEMA 1, etc 90006 90053 90058 90051 90052 90002 Enclosure Color 90006 90053 90052 90002 None, white, black, etc 90006 90053 90058 90051 90052 90002 IP Rating 90006 90053 90052 90002 IP00 / IP20 for indoor / IP54 for outdoor, etc 90006 90053 90058 90051 90072 90002 Special Requirements 90006 90053 90072 90002 Please adv ise before quotation 90006 90053 90058 90305 90306 90002 Processing Equipment 90006 90002 90003 Our transformers are setting new standards for quality – in design, manufacturing and testing.90005 90006 90002 90006 90002 Finished Transformer 90006 90002 90003 Without or with enclosure (1.5-2mm thickness). 90005 90006 90002 Pre-shipping Tests 90006 90002 90003 Before leaving the LINGFRAN factory, every transformer must pass a series of rigorous tests, performed with advanced equipment, on a range of measurements. 90005 90006 90002 (1) Appearance – visual check. 90004 (2) Winding resistance. 90004 (3) Insulation impedance. 90004 (4) Voltage ratio. Phase angle displacement.90004 (5) Short circuit impedance and load loss. 90004 (6) No load loss and current. 90004 (7) AC voltage regulation. 90006 90002 Below are part of our testing instrument. 90006 90002 90006 .90000 Three Phase 35kv 31500kva Welding Power Distribution Transformer 90001 90002 three phase 35kv 31500kva welding power distribution transformer 90003 90002 Product Description 90003 90002 90003 90002 90009 Main Functions and Features 90010 90003 90002 High reliability, advanced level of performances, reasonable economical indicators. 90013 The core joints are of stepped shape with 3 steps, and the surface of the core is coated with cured paint to lower losses and noise.90013 The winding has novel structure and its oil passage is reasonable designed. Its newly designed insulation structure helps enhance its mechanical strength and the short circuit withstanding ability. 90013 The oil tank is in various types, all have good outlook. 90013 Transformer Service Condition 90013 Altitude can not exceed: 1000m 90013 Highest ambient temperature: +40 ° C 90013 Highest daily average temperature: + 30 ° C 90013 Highest annual average temperature: + 20 ° C 90013 Lowest outdoor temperature: -25 ° C 90003 90002 90024 90009 90010 90027 90024 90009 90010 90027 90024 90009 Main Technical Parameters 90010 90027 90024 90009 90010 90027 90024 90009 90010 90027 90024 90009 90010 90027 90003 90002 90003 90051 90052 90053 90054 Main Technical Parameters for 35KV level, S9-, S10-, S11 series distribution transformer 90055 90056 90053 90058 Rated 90013 Power 90013 (kva) 90055 90058 High 90013 Voltage 90013 (kv) 90055 90058 H.V.Tap 90013 range 90055 90058 Low 90013 Voltage 90013 (kv) 90055 90058 Connection 90013 symbol 90055 90058 Short 90013 Circuit 90013 Impendence 90013 (%) 90055 90081 No-load loss (W) 90055 90081 On-load loss (W) 90055 90058 No load 90013 current 90013 (%) 90055 90056 90053 90091 S9 90055 90091 S10 90055 90091 S11 90055 90091 S9 90055 90091 S10 90055 90091 S11 90055 90056 90053 90091 800 90055 90107 35 38.5 90055 90091 90055 90091 90055 90113 Yd11 90055 90091 90055 90091 1250 90055 90091 1110 90055 90091 980 90055 90091 9900 90055 90091 9350 90055 90091 9350 90055 90091 1.05 90055 90056 90053 90091 1000 90055 90091 90055 90091 90055 90091 90055 90091 1490 90055 90091 1320 90055 90091 1160 90055 90091 12200 90055 90091 11500 90055 90091 11500 90055 90091 1 90055 90056 90053 90091 1250 90055 90091 90055 90091 90055 90091 6.5 90055 90091 1760 90055 90091 1570 90055 90091 1380 90055 90091 14650 90055 90091 13900 90055 90091 13900 90055 90091 0.9 90055 90056 90053 90091 1600 90055 90091 90055 90091 90055 90091 90055 90091 2130 90055 90091 1900 90055 90091 1660 90055 90091 17650 90055 90091 16600 90055 90091 16600 90055 90091 0.85 90055 90056 90053 90091 2000 90055 90091 90055 90091 90055 90091 90055 90091 2610 90055 90091 2320 90055 90091 2030 90055 90091 19350 90055 90091 18300 90055 90091 18300 90055 90091 0.75 90055 90056 90053 90091 2500 90055 90091 90055 90091 90055 90091 90055 90091 3150 90055 90091 2800 90055 90091 2450 90055 90091 20700 90055 90091 19600 90055 90091 19600 90055 90091 0.75 90055 90056 90053 90091 3150 90055 90091 90055 90091 6.3 90055 90091 90055 90091 3870 90055 90091 3440 90055 90091 3010 90055 90091 24300 90055 90091 23000 90055 90091 23000 90055 90091 0.7 90055 90056 90053 90091 4000 90055 90091 ± 5% 90055 90091 6.6 90055 90091 7 90055 90091 4640 90055 90091 4120 90055 90091 3610 90055 90091 28800 90055 90091 27200 90055 90091 27200 90055 90091 0.7 90055 90056 90053 90091 5000 90055 90091 ± 2 * 2.5% 90055 90091 10 90055 90091 90055 90091 5490 90055 90091 4880 90055 90091 4270 90055 90091 33000 90055 90091 31200 90055 90091 31200 90055 90091 0.6 90055 90056 90053 90091 6300 90055 90091 90055 90091 10.5 90055 90091 90055 90091 6570 90055 90091 5840 90055 90091 5110 90055 90091 36900 90055 90091 34900 90055 90091 34900 90055 90091 0.6 90055 90056 90053 90091 8000 90055 90091 90055 90091 90055 90355 Ynd11 90055 90091 7.5 90055 90091 9000 90055 90091 8000 90055 90091 7000 90055 90091 40500 90055 90091 38300 90055 90091 38300 90055 90091 0.55 90055 90056 90053 90091 10000 90055 90091 90055 90091 90055 90091 90055 90091 10620 90055 90091 9440 90055 90091 8260 90055 90091 47700 90055 90091 45100 90055 90091 45100 90055 90091 0.55 90055 90056 90053 90091 12500 90055 90091 90055 90091 90055 90091 90055 90091 12600 90055 90091 11200 90055 90091 10800 90055 90091 56700 90055 90091 53600 90055 90091 53600 90055 90091 0.5 90055 90056 90053 90091 16000 90055 90091 90055 90091 90055 90091 90055 90091 15300 90055 90091 13600 90055 90091 11900 90055 90091 69300 90055 90091 65500 90055 90091 65500 90055 90091 0.5 90055 90056 90053 90091 20000 90055 90091 90055 90091 90055 90091 8 90055 90091 18090 90055 90091 16100 90055 90091 14100 90055 90091 83700 90055 90091 79100 90055 90091 79100 90055 90091 0.5 90055 90056 90053 90091 25000 90055 90091 90055 90091 90055 90091 90055 90091 21510 90055 90091 19120 90055 90091 16730 90055 90091 99000 90055 90091 93500 90055 90091 93500 90055 90091 0.4 90055 90056 90053 90091 31500 90055 90091 90055 90091 90055 90091 90055 90091 25650 90055 90091 22800 90055 90091 20000 90055 90091 118800 90055 90091 112200 90055 90091 112200 90055 90091 0.4 90055 90056 90518 90519 90002 90003 90002 Product details show 90003 90002 90003 90002 FAQ 90003 90002 90003 90530 90009 Q: How long have you been worked in electric industry? 90010 90003 90530 A: We have been worked in electric industry for nearly 20 years and well-experienced with our work.90003 90530 90009 Q: How fastest is your delivery time? 90010 90013 A: Generally it is 20 days if the goods are in stock. or it is 30 days if the goods are not in stock, it is according to quantity. 90003 90530 90009 Q: What are your terms of payments? 90010 90003 90530 A: We usually take Western Union and L / C, T / T 90003 90530 90009 Q: Which market do you already sell? 90010 90003 90530 A: We already ship to Europe, Middle East, South America, Asia, Africa etc. 90013 90009 Q: What is the standard of package? 90010 90013 A: Export standard package or special package according to customer requirement 90013 90009 Q: Why choice Daelim? 90010 90013 A: BEIJING DAELIM take the senior international trade backbone as core, have established an effective and professional service team.Till now, our equipment had been exported to many areas. And in the past six years, DAELIM has completed more than 500 projects. 90003 90002 90003 90002 90024 90009 Ordering instruction 90010 90027 90003 90002 1.Please simply state the 90009 type, size, quantity, delivery date 90010 and 90009 delivery methods 90010 for the product.Technical specification attached is preferred. 90003 90002 2. If the customer has no special requirements, the type and capacity will follow our standard configuration.90003 90002 3. 90009 Wiring scheme, electrical schematic diagram 90010 and the 90009 requirements of the device 90010 and the 90009 original device 90010 are required. 90003 90002 90003 90002 90003 90002 Company Information 90003 90002 90024 90009 COMPANY PROFILE 90010 90027 90003 90002 90009 90024 BEIJING DAELIM GREEN EP TECH CO., LTD. 90027 90010 (Hereinafter referred as to 90024 90009 BEIJING DAELIM 90010 90027), is a professional international engineering contracting and international trading company, mainly focusingon engineering project contracting (EPC), completeequipments supply at abroad, in the field of power sector including electric substation, mobile substation, transmission line, hydro plant, wind station, water treatment plant and etc.The general headquarters of it is located in Beijing China. 90003 90002 90003 90002 90003 90002 90003 90002 90003 90002 90009 http://www.daelim-electric.com/ 90010 90003 90002 90003 90002 Our company is located in No.4 Business Building 2707, China Central Place Chaoyang District, Beijing, 100021 , China. In the business center of Beijing, we also welcome our business partners to come to our place and negotiate business! 90003 90002 90003 90002 90003 90002 Trade Shows 90003 90002 90024 90009 Our history of large projects 90010 90027 90003 90002 90003 90002 90003 90002 90003 90002 90003 90002 90003 90002 Contact us 90003 90002 90009 90024 The contact ways 90027 90010 90003 90002 90003 90002 90024 90009 Contact us for any questions you have! You are welcome anytime! 90010 90027 90003 90002 90003 90002 90024 90009 Click the pictures you will be surprised! 90010 90027 90003 90002 90024 90009 90010 90027 90003 .
