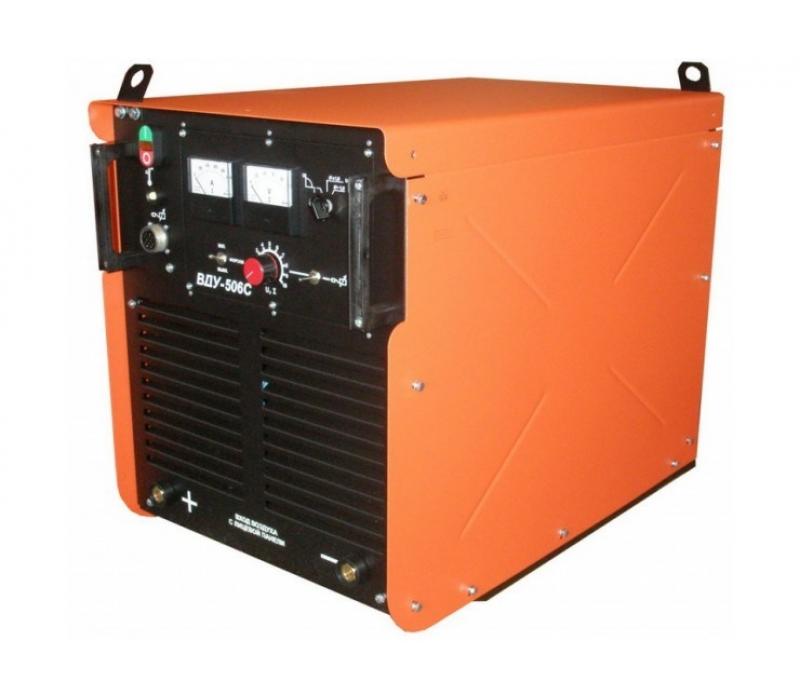

Сварочный выпрямитель вду: Сварочный выпрямитель СЭЛМА ВДУ-506С (3х380 В) купить в Москве

alexxlab | 11.01.2023 | 0 | Разное

Сварочный выпрямитель ВДУ-500 Урал.

Главная   Каталог оборудования   Сварочное оборудование   Электросварочное   Выпрямители   Для полуавтоматической и автоматической сварки

ВДУ-500 Урал

Продажа электросварочного оборудования со склада (СПб, Москва, Челябинск, Ростов-на-Дону, Казань) от производителя, производство на заводах-изготовителях и поставки.
Прайс-листы с ценами на выпрямители ВДУ-500 Урал запрашивайте в отделе сварочного оборудования.

Технические характеристики

Производитель:	Уралтермосвар
Пределы регулир. свар. тока, А:	30-510
Напряжение питания, В:	380
Кол-во постов:	1
Вес, кг:	240
Потребляемая мощность, кВт :	26.4
ПВ, %:	100
Напр. холостого хода, В:	12 (ММА)/85 (MIG-MAG/TIG)
Номин. раб. напряжение, В:	15-40
Габаритные размеры, мм:	840x530x850

Сварочный выпрямитель с универсальными характеристиками ВДУ-500 разработан для использования в качестве источника питания постоянным током одного сварочного поста при:

• ручной дуговой сварке, резке и наплавке металлов (ММА) штучными покрытыми электродами;
• механизированной сварке плавящимся электродом в среде защитных инертных или активных газов (MIG/MAG) газов, либо с использованием самозащитной порошковой проволоки при комплектации агрегата соответствующим полуавтоматом;
• ручной сварке плавящимся электродом в среде инертных (TIG) газов.

Использование ВДУ-500 “Урал” при ручной дуговой сварке покрытым электродом дает следующие преимущества:

• Комбинированную внешнюю вольтамперную характеристику;
• Плавное регулирование сварочного тока в диапазоне от 30 до 500А без промежуточных переключений;
• Дистанционное регулирование сварочного тока на расстоянии до 30м;
• Режим форсирования тока короткого замыкания. В зависимости от типа покрытия электрода и пространственного положения сварного шва обеспечивается с одной стороны, малое разбрызгивание, а с другой – энергичный перенос капли без прилипания электрода к ванне, что особенно важно при сварке вертикальных и потолочных швов;
• функцию защиты от прилипания, которая ограничивает ток длительного короткого замыкания, благодаря чему снижается прочность прилипания электрода к детали, предупреждается отслоение покрытия электрода и облегчается повторное зажигание;
• ограничение напряжения холостого хода безопасной величиной 12В.

При механизированной сварке ВДУ-500 “Урал” обеспечивает:

• Плавную, в том числе дистанционную, настройку сварочного напряжения;
• Оптимизацию динамических параметров при сварке с короткими замыканиями, снижающую разбрызгивание;
• Возможность подключения и работы с различными типами подающих механизмов, в том числе предназначенных для сварки в монтажных условиях самозащитной порошковой проволокой. Наверх

  ВЫПРЯМИТЕЛЬ СВАРОЧНЫЙ типа ВДУ-306 У3.1

  Общие сведения Выпрямитель тиристорный типа ВДУ-306 У3.1 с универсальными внешними характеристиками предназначен как для ручной дуговой сварки, так и для механизированной сварки в среде углекислого газа в составе полуавтомата, в том числе в вертикальном положении методом “сверху-вниз” малоуглеродистых и низколегированных сталей. Может применяться для механизированной сварки легированных и нержавеющих сталей в среде аргона, а также для работы со сварочными роботами и манипуляторами. &nbsp&nbspПри поставке с полуавтоматом выпрямитель является вспомогательным источником питания цепей управления сварочного полуавтомата и подогревателя газа. Структура условного обозначения ВДУ-306 У3.1: ВДУ – выпрямитель для дуговой сварки универсальный; 3 – номинальный сварочный ток, сотни ампер; 06 – регистрационный номер; У3.1 – климатическое исполнение и категория размещения по ГОСТ 15150-69. Условия эксплуатации В закрытых помещениях с естественной вентиляцией. &nbsp&nbspНоминальные значения климатических факторов соответствуют климатическому исполнению и категории размещения. &nbsp&nbspТип атмосферы II по ГОСТ 15150-69. &nbsp&nbspОкружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. &nbsp&nbspЭксплуатация выпрямителя должна осуществляться в соответствии с требованиями действующих “Правил технической эксплуатации электроустановок”, “Правил техники безопасности при эксплуатации электроустановок потребителей”, ГОСТ 12.3.003-86 и стандартов системы безопасности труда. &nbsp&nbspВыпрямитель соответствует требованиям ТУ 16-92 ЕВГИ.435311.128 ТУ. Нормативно-технический документ ТУ 16-92 ЕВГИ.435311.128 ТУ Технические характеристики Выпрямитель имеет три внешние характеристики: жесткие (ЖХ), комбинированные (КХ) и падающие (ПХ). &nbsp&nbspНаклон ЖХ в диапазоне токов от 50 до 300 А составляет не более 0,04 В, наклон КХ на более пологопадающей части 0,04 В, крутопадающей – 0,13-0,2 В. &nbsp&nbspКратность тока КЗ к номинальному не менее 1,35+0,1. Номинальное напряжение трехфазной питающей сети, В – 380 Частота питающей сети, Гц – 50 Номинальный сварочный ток, А – 315 Номинальная продолжительность нагрузки (ПН), % – 60 Максимальный сварочный ток при ПН=35% на ПХ, А – 400 Продолжительность цикла сварки, мин – 10 Диапазон регулирования сварочного тока, А, на: ЖХ – 50-315 КХ – 100-315 ПХ – 50-400 Номинальное рабочее напряжение, В, на: ЖХ – 40 КХ – 32 ПХ – 33 Диапазон регулирования рабочего напряжения, В, на: ЖХ – 18-40 КХ – 18-32 ПХ – 22-36 Напряжение холостого хода, В, не более – 62 Первичный ток, А, не более – 35,5 Первичная мощность, кВ·А, не более – 23 Масса, кг, не более – 150 &nbsp&nbspПри номинальном напряжении сети выпрямитель обеспечивает легкое зажигание и устойчивое горение дуги на любой внешней характеристике и любом токе во всем диапазоне регулирования сварочного тока. При этом падение напряжения в соединительных проводах сварочной цепи должно быть не более 4 В. &nbsp&nbspГарантийный срок – 2 года со дня ввода выпрямителя в эксплуатацию, но не более 2,5 лет со дня отгрузки изготовителем. Конструкция и принцип действия Общий вид и габаритные размеры выпрямителя приведены на рисунке. Рисунок &nbsp&nbspОбщий вид и габаритные размеры (максимальные) выпрямителя типа ВДУ-306 У3.1 &nbsp&nbspНа передней панели выпрямителя расположены: панель управления; два разъема “+” и “-” для подсоединения сварочных кабелей. Заземление одного из кабелей производится с помощью шины, расположенной с обратной стороны разъема; разъем цепи “~36 В” подогревателя газа; разъем для подключения блока управления полуавтомата и пульта дистанционного управления; лампа контроля включения напряжения сети. &nbsp&nbspС задней стороны выпрямителя находятся болт заземления, разъем для подключения питающей сети, автоматический выключатель для подачи силового напряжения. &nbsp&nbspПлавное регулирование сварочного напряжения осуществляется резистором на панели управления (местное регулирование) или с полуавтомата (дистанционное регулирование). &nbsp&nbspВнутри выпрямителя расположены: блок силовых тиристоров; силовой трансформатор; блок подпитки; двухобмоточный дроссель сварочной цепи; электродвигатель с вентилятором для принудительного охлаждения силовых элементов выпрямителя; реле; блок питания цепей управления выпрямителя и полуавтомата; блок питания цепей выпрямителя; блок формирования напряжения управления; блок формирования импульсов управления; блок защиты силовых тиристоров от перенапряжений; измерительный шунт тока сварочной цепи. &nbsp&nbspВентиляция силовых элементов выпрямителя принудительная воздушная. Направление воздушного потока должно соответствовать маркировке на задней стенке. При вращении вентилятора в противоположном направлении необходимо поменять местами два любых провода питающей сети. &nbsp&nbspДля поддержания сварочного тока при малых углах открытия силовых тиристоров в схему введен узел подпитки. Узел в виде трехфазного двухтактного моста из тиристоров и диодов подсоединяется параллельно силовому выпрямительному блоку на выход выпрямителя через балластные резисторы. Тиристоры служат для автоматического включения и отключения узла подпитки одновременно с напряжением сварки. &nbsp&nbspДроссель имеет рабочие и вспомогательные обмотки. В цепь вспомогательных обмоток включены тиристоры. &nbsp&nbspПри работе на ПХ переключателем подсоединяются управляющие электроды тиристоров с их катодами. Тиристоры постоянно закрыты. Вспомогательные обмотки дросселя отключены. &nbsp&nbspПри работе на КХ и ЖХ на управляющие электроды тиристоров постоянно подано напряжение от выпрямителей. Поэтому тиристоры открываются анодным напряжением и работают как диоды. &nbsp&nbspНаводимая во вспомогательных обмотках дросселя ЭДС и протекающий по ним ток обеспечивают автоматическое уменьшение индуктивности дросселя при работе выпрямителя на малых режимах и получение дополнительных пиков тока, что дает возможность производить сварку электродной проволокой диаметром 1,2 мм на малых токах. &nbsp&nbspИзмерительный шунт служит для подключения амперметра, а также датчиком тока для получения сигнала обратной связи по току в системе автоматического управления и регулирования выпрямителя. &nbsp&nbspНа лицевой панели блока управления установлены: &nbsp&nbspкнопки включения и отключения двигателя вентилятора; &nbsp&nbspпереключатель предварительной установки напряжения сварки, имеющей среднее фиксированное положение; &nbsp&nbspпереключатель включения напряжения сварки, снабженный механизмом возврата в исходное положение; &nbsp&nbspпереключатель выбора внешних характеристик; &nbsp&nbspпереключатель выбора способа управления, имеющий два положения: “Местное” и “Дистанционное”; &nbsp&nbspрезистор – регулятор напряжения – тока сварки. Положение регулятора контролируется индикатором на рукоятке и условной шкалой от 0 до 10; &nbsp&nbspамперметр и вольтметр для контроля режима сварки. &nbsp&nbspПлаты управления соединяются с силовой частью с помощью разъемов. &nbsp&nbspКонтактом реле подключаются цепи питания оконечных каскадов усилителей импульсов управления силовых тиристоров. &nbsp&nbspУправление тиристорами осуществляется по “вертикальному” принципу. Для управления шестью тиристорами, включенными в мостовую схему, создана шестиканальная система. Каналы управления трех тиристоров с раздельными катодами имеют гальваническую развязку. Каналы управления трех тиристоров с общими катодами – без нее. Для гальванической развязки применены оптронные транзисторы. &nbsp&nbspКаждый канал состоит из: &nbsp&nbspдатчика синусоидальных вспомогательных напряжений, синхронизированных с напряжением питающей сети. Датчик представляет собой вторичные обмотки трансформатора блока питания, соединенные в шестифазную звезду. Угол сдвига между напряжениями каждой последующей обмотки 60 эл. град; &nbsp&nbspдетектора импульсов, который в свою очередь состоит из: стабилитрона, срезающего отрицательную полуволну синусоидального напряжения (НС) и одновременно ограничивающего уровень напряжения, поступающего на входы логических элементов, а также емкостного фильтра и логического элемента И-НЕ, преобразующего положительную полуволну напряжения НС в “нулевой” импульс; &nbsp&nbspблока формирования импульсов управления тиристорами, построенного на логическом элементе “И”; &nbsp&nbspоптронной гальванической развязки – только в трех каналах, где тиристоры не имеют общего соединения катодов; &nbsp&nbspоконечного транзисторного каскада усиления импульсов управления тиристорами. Нагрузкой транзисторов являются управляющие электроды тиристоров. В комплект поставки входят: сварочный выпрямитель, лампа 24 В, плавкие вставки 2 А – 3 шт., 4 А; вставка ВМ* – 2 шт., разъем ШРУО, щиток сварщика**, электродержатель**, газовый редуктор**, газовый шланг. &nbsp&nbsp* При поставке с полуавтоматом вставки устанавливают на сварочных кабелях. &nbsp&nbsp** Поставляются по отдельному договору. Центр комплектации «СпецТехноРесурс» Все права защищены.

  Сварочный выпрямитель RCD 1000 GOUGE II

  Сварочный выпрямитель RCD 1000 GOUGE II

  Сварочный выпрямитель RCD 1000 GOUGE II

  Трехфазные выпрямители для сварки MMA и LIFTIG на постоянном токе с электронной регулировкой тока. Оптимизирован для всех типов электродов диаметром до 8 мм (рутиловые, основные, нержавеющие, алюминиевые и с твердосплавным покрытием). Резка и строжка дугой и воздухом электродами диаметром до 12 мм. Простая и интуитивно понятная панель управления с Hot Start и Arc […]

  • Описание
  • Детали
  • загрузок
  • Трехфазные выпрямители для сварки MMA и LIFTIG на постоянном токе с электронной регулировкой тока.
  • Оптимизирован для всех типов электродов диаметром до 8 мм (рутиловый, основной, нержавеющий, алюминиевый и с твердым покрытием)
  • Воздушно-дуговая резка и строжка электродами диаметром до 12 мм.
  • Простая и интуитивно понятная панель управления с регулировкой горячего старта и силы дуги, а также отображением сварочного тока и напряжения на цифровых дисплеях.
  • Функция режима открытой дуги для оптимизации сварки флюсовой или сплошной проволокой с использованием механизма подачи проволоки AFFLUX 500.
  • Версия для верфи с колесами и опорами для удобства передвижения по верфи.
  • Рельсовая версия идеально подходит для применения «на месте», рекомендуется для строительства и верфей.

  Тип тока	DC
  Входное напряжение	3×400 В (+/- 10%)
  Коэффициент мощности	cos Φ 0,98

  Макс. первичный ток (ММА)	84А
  Максимальная мощность (ММА)	58 кВА
  Напряжение холостого хода	76В

  Сварочный ток	15-750А
  Дуговой ток	350-1000А
  Рабочий цикл 60%	750А

  Рабочий цикл 100%	530А
  Рабочий цикл ARC-AIR a 35%	1000А
  Рабочий цикл ARC-AIR a 60%	600А

  Рабочий цикл ARC-AIR a 100%	450А
  Электроды	Ø 8,0 мм
  Электроды Arc-Air	Ø 12,0 мм

  Защита	ИП21С
  Класс изоляции	Х
  Масса ЦИФРА II	258,5 кг

  Вес ВЕРФЬ	268 кг
  Груз РЕЛЬС	256,5 кг
  Размеры ЦИФРА II	780 х 670 х 980 мм

  Размеры ВЕРФЬ	780 х 670 х 980 мм
  Размеры РЕЙКА	660 х 560 х 1020
