Буровые сваи

Устройство свайных фундаментов. Усиление фундаментов

Разработка и ограждение котлованов

Буровые сваи применяются при невозможности устройства более дешёвых забивных. Если те не дают необходимой несущей способности, по длине не достают до опорного слоя грунта. Либо их применение ограничено запретом на применение сваебойных установок и требованием сохранности близко расположенных строений, и даже подземных сооружений (таких, как линии и станции метрополитена, подземные коллекторы, трубопроводы и т.п.). Поэтому нет смысла сравнивать какие сваи лучше если для устройства забивных просто нет условий. Устройство буровой сваи начинается с бурения скважины на проектную глубину, далее идёт заполнение бетонной смесью и установка арматурного каркаса, и завершается на этапе полного схватывания бетона. Преимущества: возможность устройства свайного фундамента глубокого заложения вблизи уже существующих сооружений, отсутствие сотрясений почвы и значительных вибраций, изготовление непосредственно по месту установки, отсутствует необходимость транспортировки готовых свай и связанного с этим возможного их повреждения, возможность устройства на значительную глубину без стыкования секций, длина не ограничена размерами стандартных забивных свай, диаметр свай может быть в широких пределах от 150 до 1500 мм, а в отдельных случаях и более — в зависимости от проектных расчётов несущей способности, технология буровых свай позволяет устраивать фундамент на грунтах практически любого типа, расстояние между сваями может быть минимальным и даже 0,9d, как при утройстве стен котлованов по буросекущей технологии. Недостатки: трудо- и ресурсоёмкость изготовления, необходимость использования комплекса сложной массивной техники: буровая машина, бетононасос, бетономиксер, необходимость организации вывоза вынятого грунта (кроме бурения по технологии раскатки), длительный срок окончательной готовности буримой сваи – связан с периодом полного отвердевания бетона — 28 суток. Буровая установка для свай — аренда Сдаём в аренду буровые установки для свай BAUER BG28, Enteco Е-400, Soilmec R625, Soilmec R412, Mait HR130, Casagrande С40. Буронабивные сваи изготавливают методом бурения с последующим заполнением бетоном и арматурой. Бурение под сваи делается под защитой инвентарных обсадных труб или под защитой глинистого раствора — чтобы избежать осыпания стенок скважины и, как следствие, некачественного выполнения железобетонного ствола. Обсадную трубу загоняют в почву и специальным буром выбирают породу, затем заглубляют обсадную трубу ниже и опять выбирают землю и так до проектной глубины. Затем в забой опускают арматурный каркас и бетонолитную трубу, по которой под давлением подаётся бетонный раствор. После заполнения скважины инвентарную трубу извлекают. При бурении под защитой глинистого раствора шнек идёт до расчётной отметки. Затем извлекают шнек и в забой опускают арматурный каркас и бетонолитную трубу, по которой под давлением подаётся бетонный раствор. Глинистый раствор вытесняется наружу более тяжёлым бетоном. Бурение без защиты стенок скважины выполняется в плотных грунтах, как правило, методом раскатки — специальным буровым инструментом, имеющим помимо буровой головки уплотнитель грунта. Стенки скважины получаются достаточно прочными, не осыпаются. Достигается дополнительное утрамбовывание породы под фундаментом. И отсутствуют расходы на вывоз вынутого грунта. Буроинъекционные сваи используют, как правило, при укреплении фундаментов. Бурение выполняется без защиты. Поэтому их размер в слабых грунтах ограничен. Преимущество этой технологии в том, что устройство буроинъекционных свай можно вести как вертикально так и наклонно под значительным углом; в стеснённых условиях, даже из подвалов домов. Соответствующее буровое оборудование может разместиться в цокольном этаже с высотой потолка до 2 м. В готовую скважину раствор бетона подаётся по полому шнеку одновременно с его извлечением. Затем с помощью вибропогружателя устанавливается арматурное усиление. Буропогружные сваи сочетают в себе бурение, заливку подпятника бетоном, погружение готовой ж/б сваи, фиксирование её относительно стенок скважины и доливку бетона в оставшиеся пустоты.



Буронабивная свая с уширением: цены технологии

Динамичное развитие строительной отрасли России, точечная застройка в крупных городах требуют использования новых высокотехнологичных методов в области подземных строительных работ

При строительстве фундаментов жилых и нежилых зданий, которые возводятся на слабых и водонасыщенных грунтах, часто применяются буронабивные сваи с уширением. Данная технология позволяет сооружать фундаментные конструкции, способные выдерживать более высокие эксплуатационные нагрузки. В процессе выполнения работ при помощи спецтехники уплотняется грунт в местах установки свайной опоры за счет вытеснения его в стороны в объеме, соответствующем геометрическому объему буронабивной сваи. Это в итоге приводит к повышению несущей способности свайного фундамента. Уширение может достигать 2–5 радиусов в зависимости от грунтов.

Сферы применения технологии:

Данная технология получает широкое распространение при устройстве свай небольшого диаметра с необходимостью увеличения несущей способности, что достигается уширением основания свайных опор. Технология применима в слабых глинистых или песчаных грунтах, в том числе в водонасыщенных. Уширение в основании сваи существенно увеличивает ее несущую способность при относительно небольшом диаметре тела (~ 300–600 мм).

Технологическая последовательность выполнения работ по технологии:

• Вибропогружение обсадной трубы, соединенной с теряемым наконечником.
• Погружение в обсадную трубу арматурного каркаса с «цилиндром» на конце.
• Заполнение обсадной трубы бетонной смесью.
• Устройство уширения за счет перемещения вверх/вниз обсадной трубы.
• Образование уширения происходит путем заполнения пространства вокруг «цилиндра» арматурного каркаса при подъеме/опускании обсадной трубы вверх.
• Вибрационное извлечение обсадной трубы с одновременным уплотнением бетонной смеси в стволе сваи.
• Формирование оголовка свайной конструкции.

Преимущества данной технологии:

• Повышенная несущая способность сваи небольшого диаметра за счет уширения и уплотнения грунта при движении трубы. Благодаря этом, данный способ монтажа свайных фундаментов активно используется при возведении высотных объектов капитального строительства: многоэтажных домов, заводских комплексов, производственных цехов и др.
• Сокращение сроков производства работ за счет сокращения количества свай при сохранении общей несущей способности. Фундамент, построенный таким методом, становится менее материалоемким, при этом обладает достаточной прочностью, долговечностью и надежностью.
• Снижение затрат трудовых ресурсов, возможность осуществлять строительно-монтажные работы без привлечения дополнительной рабочей силы.
• Сокращение сроков и стоимости работ за счет отсутствия извлекаемого грунта. Такой способ установки свай дает возможность заказчику оптимизировать бюджет и избежать дополнительных затрат на услуги грузового транспорта по вывозу почвы, извлеченной в процессе бурения.

Вам необходима консультация специалиста?

Как построить фундамент из буронабивных свай?

🕑 Время прочтения: 1 минута

Фундамент из буронабивных свай или буронабивных валов — широко используемый фундамент для поддержки тяжелых вертикальных нагрузок. Он передает нагрузку на нижележащий грунт или слои горных пород с достаточной несущей способностью и уменьшает осадку конструкции.

Строительство буронабивной сваи делится на два этапа: этап бурения и этап строительства. На этапе бурения грунт удаляется, чтобы сформировать отверстие необходимого диаметра и глубины, а на этапе строительства железобетон заливается на месте. Поэтому буронабивные сваи также называют замещающими сваями.

Буронабивные сваи популярны в городских районах, где обязательным условием при строительстве является минимальная вибрация. Кроме того, его применяют там, где высота потолка ограничена, глубина свай остается неизменной и отсутствует риск пучения.

В этой статье рассказывается о процессе строительства, проблемах и преимуществах буронабивных свай.

Содержимое:

• Процесс строительства буронабивных свай
• Проблемы строительства буронабивных свай
• Преимущества строительства буронабивных свай
• Часто задаваемые вопросы

Процесс строительства буронабивных свай

Процесс буронабивных свай включает следующие этапы:

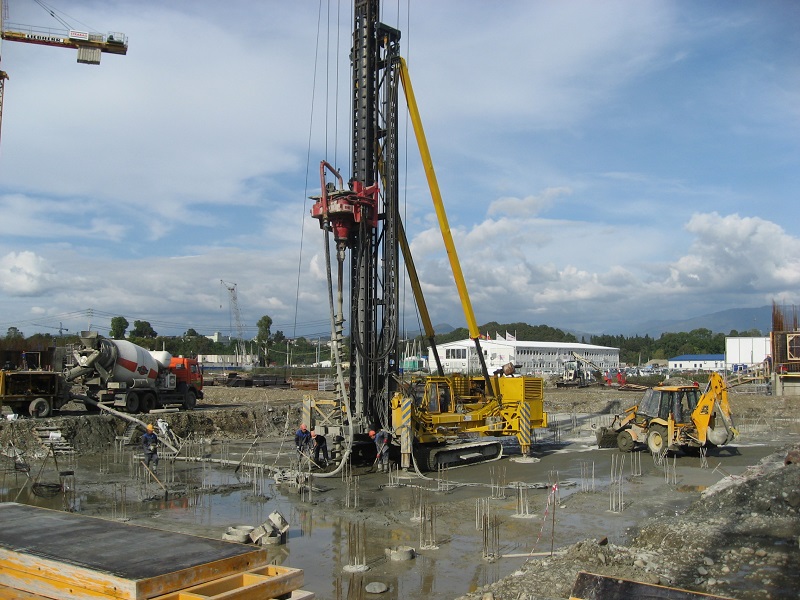

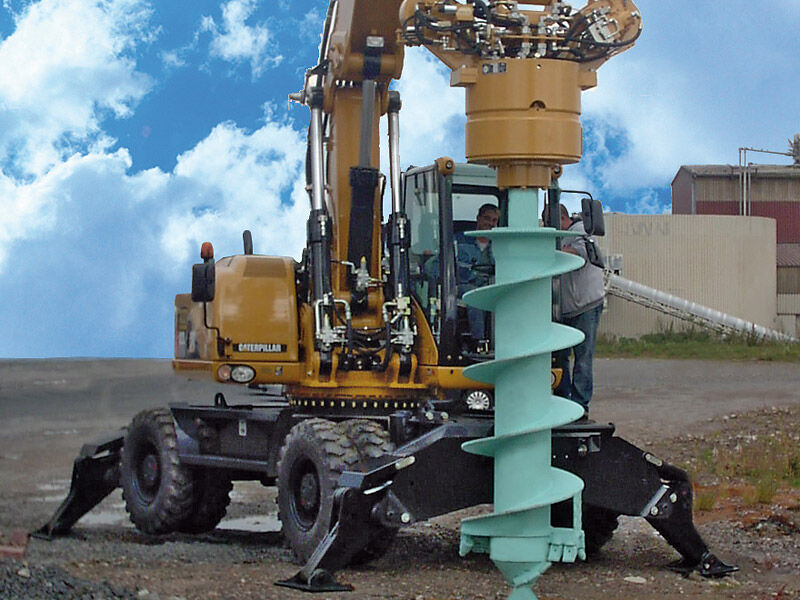

1. Строительство начинается с бурения вертикального отверстия в грунте с помощью буронабивной машины. Машина оснащена аксессуарами, такими как буровые инструменты, ковши и грейферы, которые помогают удалять почву и камни в процессе бурения.
2. Пробуренные сваи могут достигать глубины 60 м и диаметра 2,4 м.

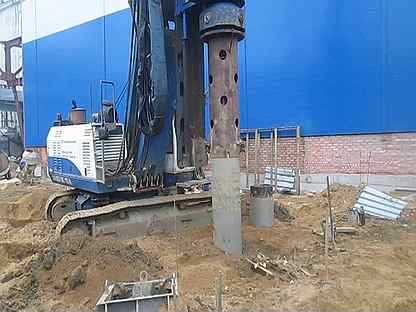

3. В просверленное отверстие вставляется временный стальной цилиндр или гильза до заливки сваи.
4. После этого в отверстие вставляется арматурный каркас для сваи, который впоследствии заливается бетоном.
5. Верх сваи закрывается фундаментом или наголовником рядом с уровнем земли, чтобы можно было построить вышележащую конструкцию.

Этапы строительства буронабивных свай

Буронабивные работы — это специализированная операция, которая требует обширных знаний и опыта в строительстве буронабивных свай, грунтовых и строительно-монтажных условиях и т. д. Поэтому рекомендуется, чтобы работы выполнялись подрядчиком по буронабивным сваям.

Проблемы строительства буронабивных свай

Основные проблемы, возникающие при строительстве буронабивных свай:

1. Подрядчик должен провести тщательное исследование грунта, чтобы изучить его свойства. Тип грунта определяет метод бурения, который будет использоваться для строительства.
2. Иногда подрядчик по укладке свай полностью полагается на прошлые отчеты и отчеты об исследовании грунта, чтобы выбрать метод, вызывающий меньше нарушений почвы поблизости.
3. Когда пробуренная скважина проходит ниже уровня грунтовых вод, необходимо обеспечить дополнительную поддержку с помощью стальных каркасов или стабилизирующего бурового раствора. Это основная проблема, с которой сталкиваются несвязные грунты, такие как песок, гравий и ил.
4. Бурение шурфов и свайных конструкций на несвязном грунте сложно и приводит к беспорядку.

Преимущества конструкции с буронабивными сваями

Ниже перечислены основные преимущества буронабивных свай:

1. Буронабивные сваи облегчают перемещение свай на разную глубину независимо от типа грунта. Он удлиняет сваю до тех пор, пока не будет достигнут несущий слой.
2. Буронабивные сваи лучше всего подходят для мягких, сжимаемых и набухающих грунтов.
3. Фундамент из буронабивных свай можно удлинять на глубину ниже сезонных колебаний влажности или промерзания.
4. Фундамент из буронабивных свай предотвращает необходимость проведения больших земляных работ и последующей обратной засыпки.
5. Фундамент из буронабивных свай не разрушает прилегающий грунт резко.
6. Вибрация и связанные с ней нарушения при строительстве фундамента на буронабивных сваях относительно низки по сравнению с традиционными методами фундамента.
7. Фундамент из буронабивных свай имеет более высокую несущую способность по сравнению с другими забивными сваями.

Часто задаваемые вопросы

Как устроена буронабивная свая?

Строительство буронабивной сваи делится на два этапа: этап бурения и этап строительства. На этапе бурения грунт удаляется, чтобы сформировать отверстие необходимого диаметра и глубины, а на этапе строительства железобетон заливается на месте. Поэтому буронабивные сваи также называют замещающими сваями.

С какими трудностями приходится сталкиваться при забивке буронабивных свай?

Основные проблемы, возникающие при строительстве буронабивных свай:
1. Подрядчик должен провести тщательное исследование грунта для изучения его свойств. Тип грунта определяет метод бурения, который будет использоваться для строительства.
2. Иногда подрядчик по укладке свай полностью полагается на прошлые отчеты, а отчеты об исследовании грунта выбирают метод, вызывающий меньше нарушений почвы поблизости.
3. Когда пробуренная скважина проходит ниже уровня грунтовых вод, необходимо обеспечить дополнительную поддержку с помощью стальных каркасов или стабилизирующего бурового раствора. Это основная проблема, с которой сталкиваются несвязные грунты, такие как песок, гравий и ил.
4. Бурение шурфов и свайных конструкций на несвязном грунте сложно и приводит к беспорядку.

Каковы преимущества фундамента на буронабивных сваях?

Ниже перечислены основные преимущества буронабивных свай:
1. Буронабивные сваи облегчают перемещение свай на переменную глубину независимо от типа грунта. Он удлиняет сваю до тех пор, пока не будет достигнут несущий слой.
2. Буронабивные сваи лучше всего работают в мягких, сжимаемых и набухающих грунтах.
3. Фундамент из буронабивных свай можно удлинять на глубину ниже сезонных колебаний влажности или промерзания.
4. Фундамент на буронабивных сваях исключает необходимость проведения больших земляных работ и последующей обратной засыпки.
5. Буронабивной свайный фундамент не разрушает прилегающий грунт резко.
6. Вибрация и связанные с ней возмущения из-за строительства фундамента из буронабивных свай относительно низки по сравнению с традиционными методами фундамента.
7. Фундамент из буронабивных свай имеет более высокую несущую способность по сравнению с другими забивными сваями.

Подробнее

Буронабивные бетонные сваи, их конструкция и применение

Как выбрать тип свайного фундамента для строительства?

Меры предосторожности при строительстве и осмотре буронабивных свай

Буронабивные сваи | Свайные фундаменты

Ссылка была отправлена ​​на вашу электронную почту.

Нам не удалось отправить ссылку на вашу электронную почту. Пожалуйста, проверьте свою электронную почту.

Отсутствует код капчи. Пожалуйста, проверьте, не блокирует ли ваш браузер reCAPTCHA.

Неверный код проверки. Пожалуйста, попробуйте еще раз.

Буронабивные сваи представляют собой железобетонные элементы, которые устанавливаются на месте в ямах, вырытых с использованием соответствующей техники. Способ выполнения этого типа свай прост и может применяться на большинстве типов грунтов, в том числе при наличии уровня грунтовых вод. В случае выполнения на слабых грунтах может потребоваться использование бентонитовой суспензии. Существует несколько типов или буронабивных свай, для которых способ выполнения и используемое оборудование могут отличаться. Наиболее подходящий тип свай следует выбирать в соответствии с местными условиями и размерами строения.

Сваи буронабивные

Сваи буронабивные

Сваи буронабивные

Программа GEO5 Pile предназначена для проверки вертикальной несущей способности забивной, буронабивной сваи или сваи CFA, осадки сваи и горизонтальной несущей способности одиночной сваи. Он также позволяет спроектировать и проверить армирование сваи.

Если проводятся испытания CPT, программное обеспечение GEO5 Pile CPT можно использовать для расчета несущей способности и осадки свай в соответствии с результатами испытаний CPT.

Программа GEO5 Pile Group предназначена для расчета свайного фундамента с жестким ростверком с использованием аналитических или численных решений.
