Конструкция

Сверло для точечной сварки опознать просто – его рабочий торец плоский, а по оси имеется заточенный на конус 90º кернящий выступ, благодаря которому можно избавиться от наиболее трудоёмкого этапа – центровки сверла. Поэтому умельцы часто для высверливания используют обычные свёрла, заточенные специальным образом.

Принципиально возможен и другой вариант высверливания точечной сварки – использование специальных коронок. Такой инструмент включает в себя центрирующий подпружиненный стержень, на который насажен режущий диск с несколькими торцевыми зубьями. Предполагается, что сначала пользователь вдавливает керн в металл, а затем, по мере погружения коронки в его толщу, производит высверливание металла вокруг зоны сварного шва. Для придания инструменту необходимой жёсткости, вся конструкция заключена в оправку.

Выполним сравнительную оценку эффективности обоих методов высверливания, предполагая, что металл коронки и сверла одинаков: быстрорежущая сталь Р18 (хотя инструменты такого рода изготавливаются также из сталей Р6М5, Р6М5К5 и даже Р9К6). Предпочтительно использовать инструмент отечественного производства: китайские производители могут вместо быстрореза предложить совсем иную сталь, типа 45Х с ожидаемо плохим финалом.

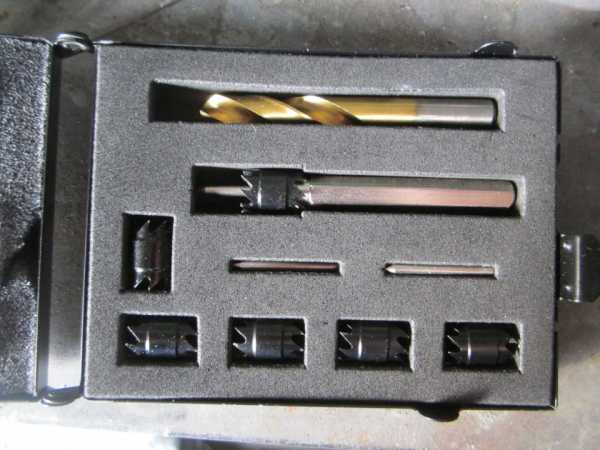

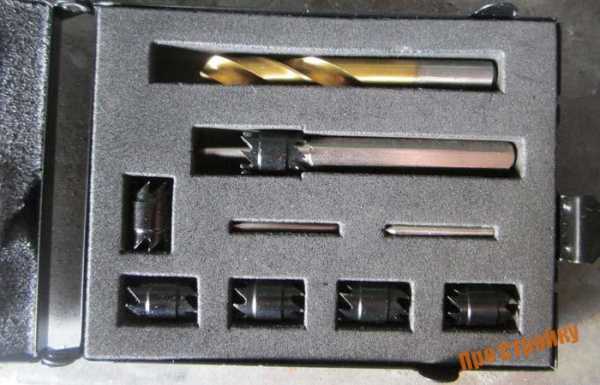

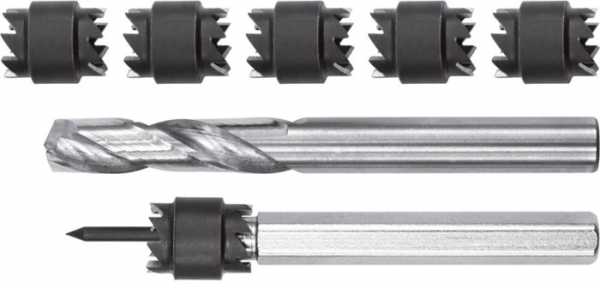

Коронка для точечной сварки

Инструмент – достаточно массивный, поэтому сначала рекомендуется плотно прижать к поверхности детали центрирующий стержень, а затем, на малых оборотах, приступать к вырезанию металла. Сложность в том, что при точечной сварке малоуглеродистая сталь, из которой изготавливаются все кузовные детали, существенно упрочняется. Поэтому вдавливание в металл центрирующего стержня потребует от работающего значительных усилий.

Вторая проблема — неодновременность врезания зубьев коронки в сталь. Это происходит потому, что поверхность в зоне сварки имеет микронеровности, образовавшиеся в результате термического воздействия от электродов для контактной сварки. Результат – вероятная эксцентричность высверленного отверстия.

Специалисты советуют предварительно кернить места высверливания (например, при помощи шуруповёрта), поскольку нередки случаи, когда центрирующий стержень выскакивает из гнезда, и коронка начинает сверлить сталь совсем в другом месте. В этом случае для операции необходимо иметь два приводных инструмента.

Ещё одна проблема при использовании коронок – их быстрый перегрев, в результате которого эффект теплового расширения увеличивает фактический размер полученного отверстия, и насадка трескается. После использования, коронки необходимо очищать от стружки.

Впрочем, не всё так плохо: коронки имеют двухстороннее исполнение, поэтому при затуплении достаточно перевернуть инструмент на 180º, и продолжать работу тем же комплектом.

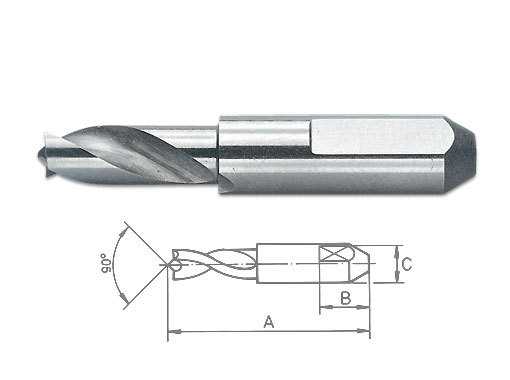

Сверло

Инструмент для таких целей состоит из трёх участков:

1. Керна (его высоту выбирают так, чтобы она была не менее толщины металла детали, обычно достаточно 2…3 мм).
2. Основной режущей части. Она может быть обычной или с напылением нитридом титана, в этом случае долговечность сверла заметно увеличивается, а размеры режущей части не будут зависеть от температуры нагрева.
3. Посадочной части под патрон электродрели.

Технология высверливания в этом случае несколько упрощается: вначале керн внедряется в металл изделия, а затем боковыми гранями сверла выполняется требуемая операция. В данном случае основная проблема – необходимость выдерживать инструмент строго перпендикулярно поверхности кузовной детали.

При выборе в пользу сверла для точечной сварки необходимо предварительно оценить точность расположения керна, для чего подойдёт штангенциркуль с ценой деления нониуса не 0,1 мм, а 0,01 мм. Несоосность приводит к тому, что часть сверла работает по незакалённому металлу, а потому нагрузка на инструмент распределяется неравномерно. Также придётся затрачивать больше времени на периодическую заточку сверла и собственно керна, тщательно выдерживая его угол при вершине и высоту.

Используя сверло для высверливания точечной сварки, также потребуется изменять число оборотов дрели: вначале оно должно быть небольшим, до 700…800 мин^-1. Тем не менее, суммарная трудоёмкость операции всё равно меньше, чем в предыдущем варианте, а для высверливания достаточно использовать только один электроинструмент – дрель.

proinstrumentinfo.ru

Сверло для высверливания точечной сварки: конструкция, заточка

Довольно большое распространение получила технология точечной сварки. Это связано с повышением качества соединения и надежности получаемого шва, а также высокой производительности, которую можно достигнуть при применении подобной технологии. Многие автовладельцы и мастера встречаются с ситуацией, когда нужно провести демонтаж приваренного элемента без его повреждения. В большинстве случаев для этого применяется специальное сверло, так как гидропробойник подходит не во всех случаях. Рассмотрим особенности специального сверла, которое применяется для проведения подобное работы, подробнее.

Конструкция

Возможность проведения рассматриваемой работы можно прежде всего связать с конструктивными особенностями применяемого сверла. К ним отнесем следующие моменты:

1. Рабочий торец имеет плоскую форму.
2. По оси расположены кернящие выступы, которые заточены под конус. При формировании режущей части выдерживается угол 90°. За счет подобного элемента не нужно проводить центровку.

Сверло для высверливания точечной сварки можно приобрести в специализированном магазине. Стоимость их относительно невелика, но для работы с труднообрабатываемыми материалами требуются варианты исполнения, изготавливаемые из специальных сплавов.

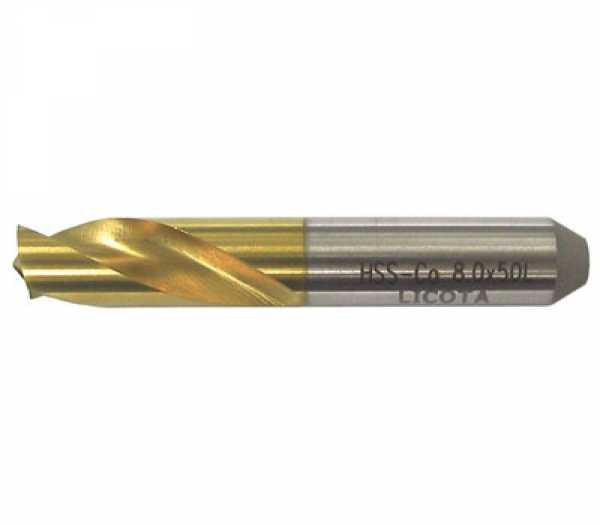

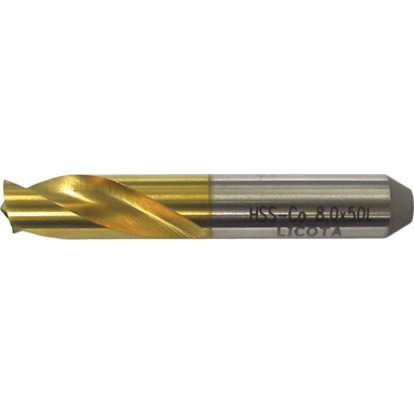

Сверло для точечной сварки сверхпрочное 8 х 50 мм

В некоторых случаях применяется обычный вариант исполнения сверла для высверливания точечной сварки. Однако, при их применении достигнуть требуемого результата практически невозможно.

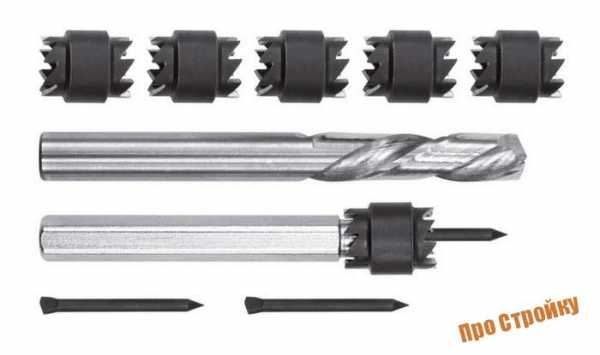

Коронка для точечной сварки

Обработка точечной сварки может проводится при применении специальной коронки. Она также применяется для сверления. К особенностям подобного предложения отнесем следующие моменты:

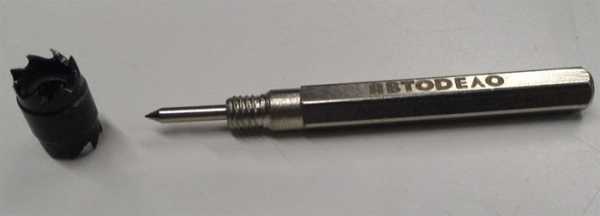

1. Конструкция включает в себя центральный подпружиненный стержень.
2. На стержень надевается режущий диски, который по сторонам имеет несколько торцевых зубьев. За счет их определенного размещения проводится удаление металла.
3. Используемый металл коронки характеризуется высокой износостойкостью. Именно поэтому проблем с удалением сплава, образующегося в зоне резания, не возникает.

Технология применения корон для высверливания точечной сварки характеризуется следующими особенностями:

1. Крен вдавливается в металл. В самом начале сверления главное исключить вероятность смещения стержня относительно обрабатываемой поверхности.
2. По мере погружения инструмента в металл происходит высверливание сплава. Главное, чтобы рабочая часть прошла только глубину шва.
3. Для того чтобы повысить жесткость конструкции инструмент помещается в специальную оправу.

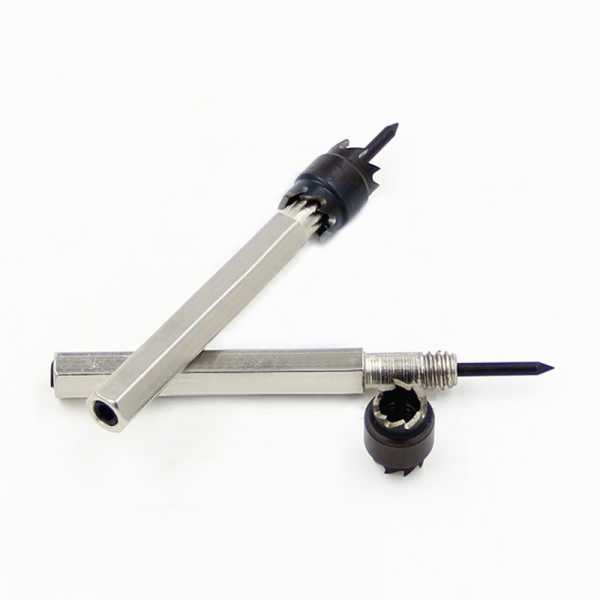

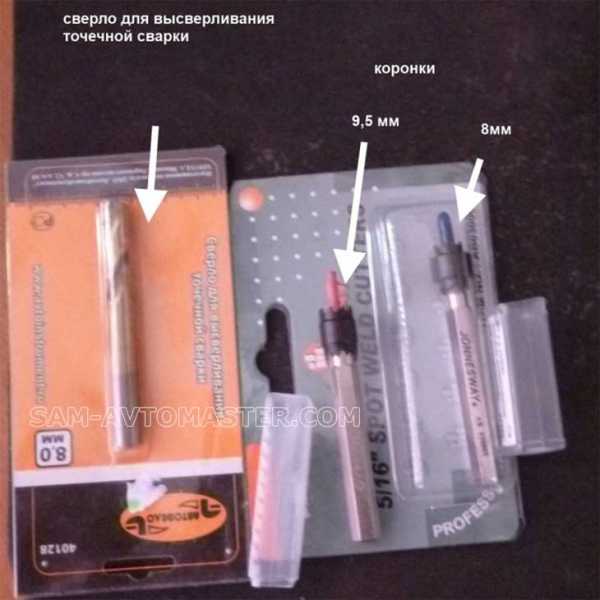

Сверло корончатое по точечной сварке

Стоит учитывать, что при изготовлении сверла для высверливания точечной сварки и коронки применяется практически один и тот же режущий сплав. Примером можно назвать быстрорежущую сталь Р18, которая может выдерживать длительное воздействие высокой температуры без изменения основных эксплуатационных параметров. Стоит учитывать, что китайские производители применяют сплав 45Х, которая характеризуется меньшей эффективностью в применении.

Коронка является достаточно массивным инструментом. Именно поэтому при его применении нужно плотно прижимать рабочую часть к обрабатываемой поверхности. Стоит учитывать, что при работе с малоуглеродистой сталью при точечной сварке структура становится более плотной и прочной. Именно поэтому при работе требуется прикладывать большее усилие.

Еще одной распространенной проблемой можно назвать то, что конструкция коронки определяет неравномерное врезание зубьев в обрабатываемую поверхность. Это связано с наличием различных выступов, которые образуются при точечной сварке. Результатом подобной проблемы можно назвать эксцентриковое высверливание отверстия, после чего разделить сплавленные элементы довольно сложно.

Достоинства сверла для высверливания точечной сварки

У рассматриваемого инструмента, который предназначен для работы со швом, есть довольно большое количество преимуществ. К ним можно отнести:

1. Упрощается процедура обработки.
2. Можно вести длительное сверление.
3. Инструмент идеально подходит для образования плоских поверхностей.

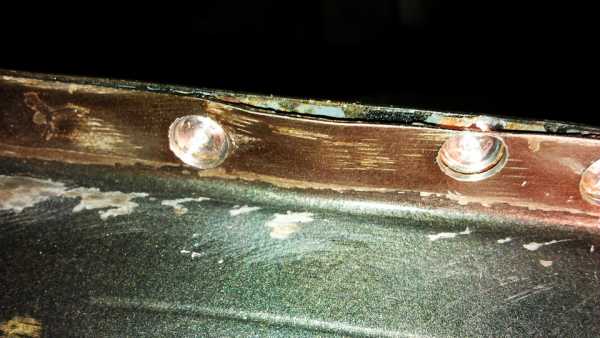

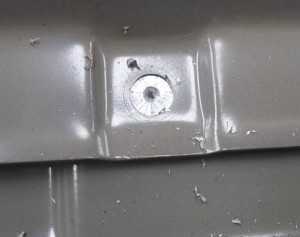

Высверливание точечной сварки

Как ранее было отмечено, следует приобретать исключительно продукцию известных производителей. Это связано с тем, что легированные сплавы характеризуются меньшей степенью устойчивости к воздействию высокой температуры.

Как работать со сверлами для точечной сварки?

Проводимая технология высверливания характеризуется довольно большим количеством особенностей. Рекомендации по ее проведению следующие:

1. Выбранное сверло устанавливается в дрели, которая должна иметь возможность регулировки количества оборотов. Кроме этого, уделяется внимание показателю мощности.
2. Не рекомендуется сразу использовать сверло. Это связано с тем, что рекомендуется предварительно проводить разметку мест соединения. Довольно больше распространение получил случай, когда штырь выскакивает и ломается от оказываемой нагрузки.
3. На используемой дрели устанавливаются минимальные обороты. После этого сверло или коронка устанавливается строго перпендикулярно обрабатываемой поверхности.

После высверливания точек соединения в некоторых случаях приходится приложить усилие для отделения детали от основания. Для этого может применяться зубило с молотком.

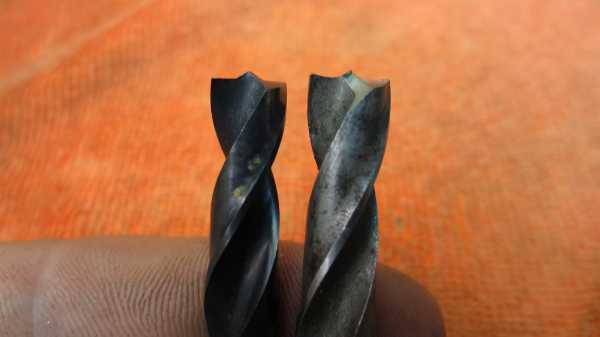

Заточка сверла для точечной сварки

Следует учитывать, что при частом использовании сверла при высверливании точечной сварки режущая часть может существенно затупиться. Провести самостоятельно заточку сверла достаточно сложно. Это связано с нижеприведенными моментами:

1. При изготовлении применяется металл, устойчивый к температурному воздействию.
2. Режущая часть конструкции напоминает конус. При этом поверхности расположены под углом 90°.

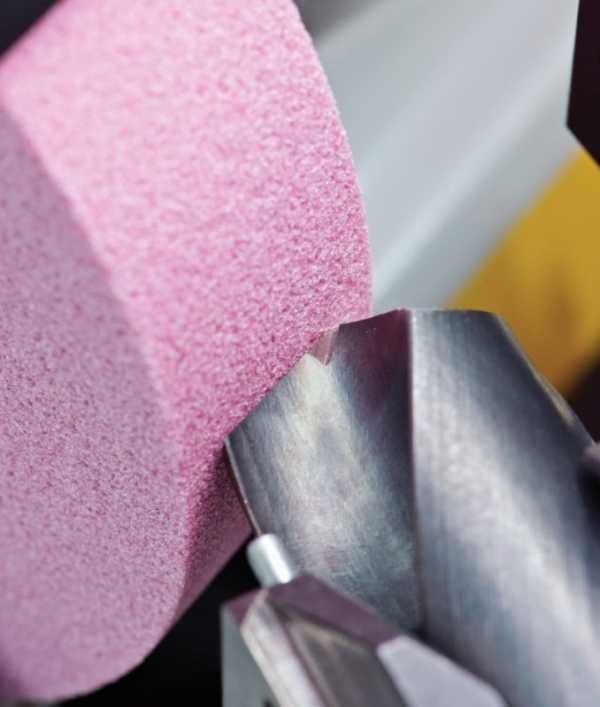

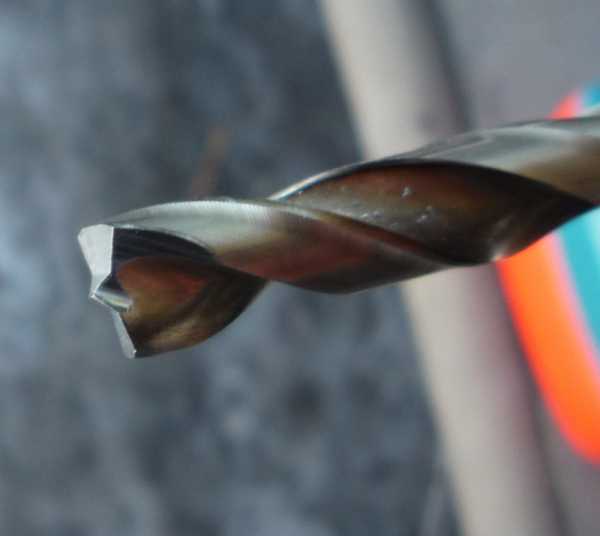

Заточка сверла

В некоторых случаях для работы применяется обычная болгарка, в других требуется специальный заточной механизм. Стоит учитывать, что при нарушении технологии инструмент просто выйдет из строя.

Высверливаем точечную сварку

Рассматриваемая процедура довольно проста в исполнении. Провести ее можно следующим образом:

1. Подбирается наиболее подходящий инструмент.
2. Следующий шаг заключается в подготовке поверхности. Для этого проводится разметка точки сверления.
3. После этого на инструменте выставляются минимальные обороты и проводится непосредственное сверление.

Стоит учитывать, что в некоторых случаях можно повредить металл. Именно поэтому следует работать осторожно.

Как подготовить участок под высверливание

При рассмотрении подобной технологии стоит учитывать, что от качества подготовки поверхности во многом зависит конечный результат. К особенностям подобной технологии отнесем следующие моменты:

1. Рекомендуется кернить место высверливания. Для этого можно использовать шуруповерт.
2. Очистив поверхность от различных загрязняющих веществ можно существенно повысить качество проводимой работы.

Если не провести предварительную подготовку поверхности, то есть вероятность выскакивания стержня. При изменении угла воздействия нагрузки стержень может сломаться. Кроме этого, при довольно большой площади контакта используемый инструмент может сильно перегреваться.

Именно поэтому предусматривается возможность подачи жидкости в зону резания для охлаждения инструмента и обрабатываемой жидкости.

Эффективное удаление точечной сварки

Точечная сварка применяется для получения самых различных изделий. Именно поэтому технология ее удаления путем высверливания получила довольно большое распространение. Удалить образующийся шов можно самым различным образом.

Достигнуть высокой эффективности при проведении подобной работы можно следующим образом:

1. Правильно подготовить поверхность.
2. Использовать лишь профессиональные сверла и коронки.
3. Правильно выбирать режим работы применяемого инструмента.

Если правильно подобрать сверло, то можно провести удаление практически любой точечной сварки. При этом стоит учитывать, что качество зависит от соблюдения всех рекомендаций.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Как использовать сверло для высверливания точечной сварки?

Время чтения: 3 минуты

Точечная (она же контактная) сварка — одна из самых простых, и вместе с тем часто применяемых технологий соединения металлов и полимеров. Это быстрый метод, благодаря которому можно получить неразъемное соединение.

Но что, если вам необходимо разобрать конструкцию, сваренную с применением контактной сварки? Как убрать сварные точки? Профессионалы часто используют сверло для высверливания точечной сварки своими руками. И зачастую такие работы приходится выполнять в автосервисе. Ведь многие автомобили собираются с применением контактного метода.

В этой статье мы расскажем, как высверлить точечную сварку на автомобиле (или любой другой детали), чем отличается обычное сверло от сверла для сварных точек и какие особенности нужно учитывать, чтобы получить достойный результат, не деформировав деталь.

Содержание статьи

Общая информация

Сверла для контактной сварки отличаются от привычных строительных свёрл. Они имеют особую форму, благодаря которой их можно использовать для высверливания сварных точек, полученных при контактной сварке. Данный тип сверла можно использовать с большинством типов тонколистового металла: от меди до цинка. Изделия из полимеров так же можно просверлить.

Читайте также: Как смастерить контактную сварку своими руками?

Как мы указали выше, сверло для точечной сварки имеет особую, отличную от привычного сверла форму. На сверле для точечной сварки есть плоский торец и небольшой выступ в виде конуса. Выступ заточен под углом в 90 градусов и позволяет быстро отцентровать сверло относительно сварной точки.

Профессионалы утверждают, что для высверливания сварных точек необязательно использовать специальные сверла для точечной сварки. Мастера своего дела могут сами заточить сверло для высверливания точечной сварки, используя в качестве «основы» обычное строительное сверло. Это действительно возможно. Но заточка сверла — это тема для отдельной статьи. Поскольку процесс весьма трудоемкий и требует опыта. Если вы заинтересовались этой темой, посмотрите ролик ниже.

Как использовать

В качестве инструмента можно использовать обычную бытовую электродрель. Лучше, если она будет маломощной и с малым количеством оборотов.  Идеальный вариант — дрель с ручной регулировкой количества оборотов. Так вы сможете без последствий удалить сварные точки, не деформировав деталь.

Вне зависимости от того, какое приспособление вы используете (будь то специальное сверло или обычное сверло с заточкой), вставьте его в дрель и прокрутите несколько раз. Убедитесь, что сверло надежно закреплено и готово к работе.

Прежде чем приступить к высверливанию, мы рекомендуем немного накернить сварные точки при помощи керна. Для этого можно использовать керн небольшого диаметра, менее 2 мм. Далее стандартным строительным сверлом расширьте диаметр полученного отверстия до 3 мм (если точка стандартного размера). Так вы сможете максимально сократить деформации детали при конечном высверливании.

После выполнения подготовительных операций можно начать высверливать точечную сварку при помощи специализированного или заточенного вами сверла. Работа займет считанные секунды за счет предварительной подготовки.

Если у вас дрель с ручной регулировкой оборотов, то установите не более 800 об/мин. При высверливании держите дрель параллельно металлу, ни в коем случае не под углом. Сверло должно быть перпендикулярно поверхности детали.

Вместо заключения

Вот и все, что мы хотели рассказать вам об этом простом приспособлении. Вы можете использовать не только специализированные сверла для высверливания точечной сварки, но и обычные сверла. Достаточно правильно их заточить. О том, как это сделать, можно узнать из ролика, приведенного в статье. А вы когда-нибудь избавлялись от сварных точек? Какие приспособления вы использовали для этого? Поделитесь своим опытом в комментариях ниже. Желаем удачи в работе!

svarkaed.ru

Сверла для высверливания сварки своими руками

Точечная сварка очень широко распространена и повсеместно используется практически во всех сферах промышленности и не только. Однако нередко возникает задача, суть которой заключается не в точечной сварке, а, наоборот, в ее удалении. Чаще всего с данной процедурой сталкиваются автовладельцы, в процессе замены или ремонта кузовных деталей и т.д.

Специально для решения данной задачи были созданы специализированные сверла для точечной сварки повышенной прочности. С их помощью снять деталь, сваренную точечным методом, достаточно легко. Продаются они по высокой цене, но она с лихвой окупается их возможностями и функционалом. Стоит отметить, что сверла, при наличии специализированного оборудования, неоднократно можно подвергать заточке.

Достоинства сверла для высверливания точечной сварки

Относительно альтернативных способов удаления соединений, созданных с помощью с точечной сварки, использование специализированного сверла имеет ряд преимуществ.

1. Отсутствие необходимости в проведении разнообразных подготовительных процедур. Процесс высверливания начинается сразу же без предварительного накернивания и т.д.
2. Возможность удаления нескольких соединений подряд без пауз.
3. При наличии оборудования, с помощью которого можно заточить сверло, срок его эксплуатации очень высок.
4. В процессе высверливания второй лист металла не повреждается, это позволяет использовать снятую деталь в дальнейшем по ее основному назначению.

Большое количество различных изделий, устройств, детали автомобилей и т.д. соединяются между собой не разъемными способами (болты, гайки, шурупы и т.д.), а именно с помощью точечной сварки. Соответственно снять ее не повредив, используя разнообразные методы, достаточно проблематично. С помощью же сверла для сварки выполнить эту процедуру проще простого. Стоит отметить, что, несмотря на достаточно узкую специализации сверла, для его использования подойдет абсолютно любая дрель. Однако лучше всего применять такое оборудование, которое позволяет производить регулировку рабочей мощности. Конечно же, изделие не сможет выполнить всю работы за мастера, поэтому если деталь в последующем будет применяться еще раз, то работа требует повышенной аккуратности.

Как работать со сверлами для точечной сварки?

В качестве основного компонента для создания сверла для точечной сварки используются твердые материалы, например как титан, или же их сплавы. Сверло может иметь как один, так и два рабочих наконечника. Номенклатура изделия достаточно обширна, среди широкого ассортимента найти сверло требуемого диаметра не составит проблем. Существует одна особенность, которую нужно соблюдать в обязательном порядке. Она заключается в том, что диаметр используемого сверла, должен примерно на полтора миллиметра превышать размер высверливаемого соединения.

Изделие устанавливается в дрель, можно конечно использовать механическую версию, но работа будет выполнена в разы быстрее при  применении электрического оборудования. Самым идеальным вариантом является такое устройство, которое позволяет выполнять настройку рабочей мощности оборудования.

Перед началом выполнения процедуры нудно точно определится с моделью сверла. Оно должно быть прочным и хорошо заточенным. После выбора определенной модели, по указанному выше принципу, требуется подобрать нужный диаметр изделия. Сам процесс никаких трудностей не вызывает даже у неопытного мастера.

Обязательная необходимость в накернивании отсутствует, но профессионалы своего дела все-таки рекомендуют выполнять его сверлом малого диаметра, так как это упрощает поставленную задачу. Рабочий крутящий момент оборудования должен быть равен примерно восьмистам оборотам в минуту.

Важно: ни в коем случае нельзя выполнять процедуры под углом, сверло должно контактировать с местом соединения строго перпендикулярно, если возможность соблюсти данное условия отсутствует, то для высверливания точечной сварки нужно выбрать какой-либо другой способ.

После выбора модели сверла и настройки оборудования можно начинать приступать к работе. Все манипуляции выполняются исключительно с верхней частью металлической детали, проще говоря, убираются только сварочные крепления.

Заточка сверла для точечной сварки

Каждое сверло, вне зависимости от его основного назначения, нуждается в периодической заточке. Изделия для удаления соединений точечной сварки не являются исключением. Как бы странно это не звучало, начинать выполнять заточку сверла нужно с его предварительного затупления. Для этого можно использовать обычную жесткую наждачную бумагу.

Далее обрабатываются боковые грани, но, ни в коем случае не режущие кромки. Альтернативой бумаге может стать наждачный камень. После заточки граней нужно проверить ее качество и ровность краев. В конце осуществляется заточка середины изделия. В данном процессе требуется соблюдать правильную центровку.

svarkagid.com

нюансы при работе и заточке

Многие специалисты по кузовному ремонту сталкивались с ситуацией, когда требовалось заменить какую-либо часть в конструкции авто, соединяемую со смежными элементами посредством точечной сварки. При этом далеко не всегда получается использовать для этого гидропробойник, так что лучшим решением для высверливания точечной сварки становится специальное сверло, размещаемое прямо в патроне электрической дрели.

Конструкция

По внешнему виду распознать сверло для точечной сварки довольно легко – по его оси располагается заточенный на 90 градусов на конус кернящий выступ, существенно упрощающий процесс центровки сверла. Рабочий торец же выполнен плоским. Исходя из этого, многие мастера зачастую пользуются обыкновенными сверлами со специальной заточкой для высверливания отверстий.

Однако возможен еще один метод высверливания точечной сварки при помощи специальных коронок. С этой целью используется инструмент, который состоит из подпружиненного центрующего стержня, поверх которого надевается режущий диск с зубьями по торцевой стороне. В процессе работы мастер должен первоначально вдавливать керн в металлическую поверхность, после чего, по мере опускания коронки в толщину материала, происходит высверливание области сварного шва. Для большей жесткости инструмент дополняется специальной оправой.

Стоит произвести сравнительную оценку эффективности представленных способов высверливания точечной сварки, предположив, что материал сверл с коронками будет идентичен, а именно быстрорежущая сталь Р18. Однако ничто не исключает возможности применения и других сталей, например, Р9К6, Р6М5К5 или Р6М5. Лучше всего пользоваться инструментом отечественного изготовления. Китайские же аналоги за место привычного быстрореза могут использовать другой материал, к примеру, сталь 45Х, эксплуатационный период которой существенно ниже!

Сверло для точечной сварки

Рассматриваемый инструмент предлагает 3 участка:

1. Посадочный элемент для патрона электродрели.
2. Основная режущая часть, которая может быть представлена как в обычном исполнении, так с напылением из нитрида титана. В последнем случае продолжительность службы сверла существенно выше, в то время как температура нагрева не станет влиять на габариты режущего элемента.С
3. Керн. Как правило, его высота составляет порядка 2-3 миллиметров, при этом оставаясь больше толщины металла обрабатываемой детали.

В данном случае процесс высверливания сварки немного облегчается: первым делом керн входит в металлическую поверхность, после чего боковые грани сверла начинают постепенно выполнять нужную операцию. При таком подходе главной проблемой выступает то, что держать инструмент в строго перпендикулярном положении относительно кузовного элемента довольно затруднительно.

Выбирая сверло для точечной сварки стоит заранее позаботиться о точном расположении керна. С этой целью лучше всего использовать штангенциркуль с делением 0,01 миллиметра за место привычных 0,1 миллиметра. Важно подчеркнуть, что несоосность становится причиной того, что часть сверла проходит по незакаленному металлу, в результате чего инструмент начинает подвергаться неравномерным нагрузкам. Помимо этого, больше времени придется отводить на заточку керна со сверлом, каждый раз тщательно вымеряя его высоту и угол при вершине.

Пользуясь сверлом с целью высверливания точечной сварки необходимо дополнительно периодически менять число оборотов инструмента, причем в начале работы количество оборотов должно оставаться небольшим, в районе 700-800 мин^-1. И все равно суммарная трудоемкость будет оставаться ниже, нежели в прошлом случае, да и для работы потребуется лишь один инструмент – электрическая дрель.

Коронка

Сам по себе инструмент довольно массивный, так что первоначально необходимо хорошо прижать центрирующий стержень к поверхности металла, после чего на слабых оборотах переходить к вырезанию металла. Проблема кроется в том, что малоуглеродистая сталь, а именно из нее сегодня выполняются все кузовные элементы, во время точечной сварки значительно упрочняется, из-за чего от рабочего требуется немало усилий для вдавливания центрирующего стержня в поверхность металла.

Еще одним нюансом во время работы выступает то, что зубья коронки не равномерно врезаются в металл, так как сталь на участке сварки всегда отличается наличием микронеровностей, образующихся вследствие термического воздействия от работы электродов. В итоге появляется большая вероятность эксцентричности нового отверстия.

Опытные мастера рекомендуют заранее кернить участок высверливания, к примеру, шуруповертом, так как часто случается так, что центрирующий стержень неожиданной выскальзывает из гнезда, в результате чего коронка начинает резать металл в неподходящем месте. При таком подходе работнику нужно обзавестись парой приводных инструментов.

На этом проблемы не заканчиваются – быстрый перегрев коронок также негативно сказывается на работе, ведь от теплового расширения коронки новое отверстие в корпусе становится больше, чем нужно, а сама насадка начинает трескаться.

Не забывайте тщательно прочищать коронки от стружки после работы!

Хотя не все столь печально, ведь современные коронки отличаются двухсторонним исполнением, так что после затупления одной стороны можно просто развернуть инструмент и продолжить разрезать металл этим же комплектом.

prostrouky.ru

Высверливание точечной сварки

При­вет­ствую Вас на бло­ге Kuzov.info!

В этой ста­тье подроб­но рас­смот­рим про­це­ду­ру высвер­ли­ва­ния точек кон­такт­ной свар­ки.

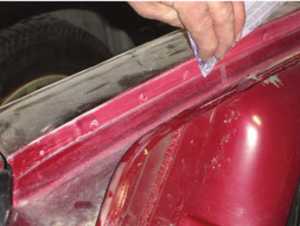

Несу­щий кузов авто­мо­би­ля состо­ит из отдель­ных эле­мен­тов, кото­рые соеди­не­ны меж­ду собой и обра­зу­ют проч­ную кон­струк­цию. Несъём­ные дета­ли кузо­ва соеди­не­ны друг с дру­гом воеди­но точ­ка­ми кон­такт­ной свар­ки. В лег­ко­вом авто­мо­би­ле может быть от 3000 до 5000 таких точек.

Быва­ет необ­хо­ди­мо убрать крас­ку, гер­ме­тик или дру­гое покры­тие, что­бы луч­ше видеть точ­ки свар­ки. В боль­шин­стве слу­ча­ев крас­ку сни­мать не обя­за­тель­но, либо доста­точ­но немно­го обра­бо­тать места с точ­ка­ми кон­такт­ной свар­ки шли­фо­валь­ной бума­гой, что­бы они были луч­ше вид­ны.

Высвер­ли­ва­ние точеч­ной свар­ки явля­ет­ся самым эффек­тив­ным и акку­рат­ным спо­со­бом разъ­еди­не­ния тако­го вида свар­ки. Нуж­но высвер­ли­вать на малых обо­ро­тах. На высо­ких обо­ро­тах свер­ло быст­ро пере­гре­ет­ся, зату­пит­ся и будет боль­ше сколь­зить, чем свер­лить. Кро­ме того, низ­кие обо­ро­ты помо­га­ют луч­ше кон­тро­ли­ро­вать про­цесс и мень­ше веро­ят­но­сти повре­дить ниже­ле­жа­щую панель. Ско­рость при высвер­ли­ва­нии зави­сит от проч­но­сти ста­ли. Чем твёр­же сталь, тем ниже долж­ны быть обо­ро­ты.

Для высвер­ли­ва­ния при­ме­ня­ет­ся спе­ци­аль­ное свер­ло или фре­за раз­ме­ром 8–9.5 мм. Свёр­ла быва­ют раз­ные и име­ют свои пре­иму­ще­ства и недо­стат­ки.

Глав­ное отли­чие заклю­ча­ет­ся в кон­чи­ке свер­ла (см. фото). То, что спра­ва име­ет боль­ший кон­чик. При высвер­ли­ва­нии им точ­ки свар­ки оста­нет­ся отвер­стие в цен­тре. Это не слиш­ком боль­шая про­бле­ма, так как отвер­стие мож­но зава­рить.

Боль­шой кон­чик поз­во­ля­ет допус­кать ошиб­ки при отсут­ствии опы­та высвер­ли­ва­ния, так как такое свер­ло лег­че удер­жать ров­но. Свер­ло с боль­шим кон­чи­ком будет удоб­нее исполь­зо­вать при свер­ле­нии не слиш­ком ров­ной поверх­но­сти. В этом слу­чае оно про­слу­жит доль­ше без допол­ни­тель­но­го зата­чи­ва­ния. Свер­ло с малень­ким кон­чи­ком тре­бу­ет более точ­но­го свер­ле­ния. Если поверх­ность, на кото­рой рас­по­ло­же­на точ­ка свар­ки, ров­ная, то луч­ше исполь­зо­вать свер­ло с малень­ким кон­чи­ком. Таким свер­лом удоб­нее будет высвер­ли­вать, если пред­ва­ри­тель­но про­свер­лить малень­кое отвер­стие посе­ре­дине точ­ки свар­ки (2–3 мм). Мож­но, так­же, исполь­зо­вать керн для того, что­бы наме­тить центр точ­ки. Это помо­жет свер­лу не сколь­зить в раз­ные сто­ро­ны при свер­ле­нии. Свер­ло с малень­ким кон­чи­ком остав­ля­ет ниж­нюю панель прак­ти­че­ски целой.

Быва­ют свёр­ла с ещё мень­шим кон­чи­ком. Чем мень­ше кон­чик, тем слож­нее удер­жи­вать свер­ло пря­мо, что­бы оно не сколь­зи­ло. Для этих целей суще­ству­ет спе­ци­аль­ное при­спо­соб­ле­ние, уве­ли­чи­ва­ю­щее удоб­ство высвер­ли­ва­ния. Доста­точ­но рас­по­ло­жить свер­ло по месту и нажать на триг­гер. Устрой­ство зажи­ма­ет место высвер­ли­ва­ния с двух сто­рон и свер­ло пода­ёт­ся на нуж­ную глу­би­ну.

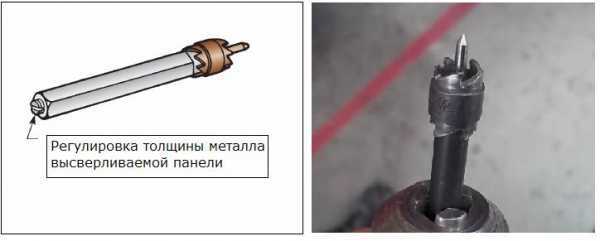

Для высвер­ли­ва­ния мож­но при­ме­нить фре­зу с регу­ли­ру­е­мым кон­чи­ком. Этот кон­чик цен­тру­ет и огра­ни­чи­ва­ет глу­би­ну сре­за. Перед при­ме­не­ни­ем такой фре­зы нуж­но сна­ча­ла про­свер­лить в цен­тре точ­ки малень­кое отвер­стие, в кото­рое дол­жен встав­лять­ся, но не про­ва­ли­вать­ся кон­чик. Фре­за не высвер­ли­ва­ет всю точ­ку свар­ки пол­но­стью, как свер­ло, а свер­лит по кон­ту­ру точ­ки и отде­ля­ет её от метал­ла пане­ли. После сня­тия пане­ли нуж­но про­сто сто­чить остав­шу­ю­ся точ­ку «бол­гар­кой».

Кро­ме свер­ла или фре­зы мож­но так­же исполь­зо­вать отрез­ной или шли­фо­валь­ный диск для уда­ле­ния точ­ки свар­ки. Нуж­но поста­вить диск вер­ти­каль­но на точ­ку и сни­мать металл его реб­ром, дви­гая впе­рёд-назад. Это не самый акку­рат­ный спо­соб уда­ле­ния точек свар­ки, но, в неко­то­рых слу­ча­ях, может при­го­дить­ся. Такой спо­соб уме­стен в местах, где огра­ни­чен­ный доступ для ров­но­го рас­по­ло­же­ния свер­ла или неров­ная поверх­ность после повре­жде­ния, где рас­по­ло­же­на точ­ка свар­ки. Так­же, реб­ром шли­фо­валь­но­го или отрез­но­го дис­ка мож­но уби­рать точ­ки свар­ки, сде­лан­ные полу­ав­то­ма­том.

После уда­ле­ния точек свар­ки, сле­ду­ю­щим шагом явля­ет­ся демон­таж самой дета­ли. Это не  слиш­ком слож­но сде­лать, но есть опре­де­лён­ные тон­ко­сти. Отсвер­лен­ная панель может дер­жать­ся за кузов за счёт грун­та или гер­ме­ти­ка, а так­же на остат­ках не до кон­ца высвер­лен­ных точек свар­ки. В неко­то­рых слу­ча­ях мож­но сре­зать демон­ти­ру­е­мую панель вдоль точек свар­ки, кото­рые слож­но рас­со­еди­нить. К при­ме­ру, так мож­но сде­лать вдоль колёс­ной арки, а так­же при демон­та­же кры­ши, если воз­ни­ка­ет слож­ность её отсо­еди­не­ния после высвер­ли­ва­ния. Таким обра­зом, у Вас появит­ся более удоб­ный доступ, что­бы отсо­еди­нить остав­шу­ю­ся полос­ку метал­ла от кузо­ва.

Для отсо­еди­не­ния пане­ли исполь­зу­ет­ся зуби­ло. Важ­но им воз­дей­ство­вать в пра­виль­ном направ­ле­нии. Если на высвер­лен­ной точ­ке оста­лось немно­го свар­ки, кото­рая дер­жит часть дета­ли в этом месте, то луч­ше дей­ство­вать зуби­лом имен­но с той сто­ро­ны точ­ки, где нахо­дит­ся её оста­ток. Таким обра­зом, зуби­ло сре­жет точ­ку без короб­ле­ния при­ле­га­ю­ще­го метал­ла.

Более нестан­дарт­ный метод уда­ле­ния точек свар­ки – исполь­зо­ва­ние плаз­мен­ной рез­ки, кото­рая спо­соб­на акку­рат­но про­жечь отвер­стие в местах точек по всей тол­щине метал­ла. Плаз­мен­ная рез­ка не так доступ­на, как дрель со спе­ци­аль­ным свер­лом или «бол­гар­ка» и исполь­зу­ет­ся ред­ко.

[adsp-pro‑4]

Печа­тать ста­тью

Ещё интересные статьи:

kuzov.info

Сверло для высверливания точечной сварки своими руками

Высверливание точечной сварки

При­вет­ствую Вас на блоге Kuzov.info!

В этой ста­тье подробно рас­смот­рим про­це­дуру высвер­ли­ва­ния точек кон­такт­ной сварки.

Несу­щий кузов авто­мо­биля состоит из отдель­ных эле­мен­тов, кото­рые соеди­нены между собой и обра­зуют проч­ную кон­струк­цию. Несъём­ные детали кузова соеди­нены друг с дру­гом воедино точ­ками кон­такт­ной сварки. В лег­ко­вом авто­мо­биле может быть от 3000 до 5000 таких точек.

Бывает необ­хо­димо убрать краску, гер­ме­тик или дру­гое покры­тие, чтобы лучше видеть точки сварки. В боль­шин­стве слу­чаев краску сни­мать не обя­за­тельно, либо доста­точно немного обра­бо­тать места с точ­ками кон­такт­ной сварки шли­фо­валь­ной бума­гой, чтобы они были лучше видны.

Высвер­ли­ва­ние точеч­ной сварки явля­ется самым эффек­тив­ным и акку­рат­ным спо­со­бом разъ­еди­не­ния такого вида сварки. Нужно высвер­ли­вать на малых обо­ро­тах. На высо­ких обо­ро­тах сверло быстро пере­гре­ется, зату­пится и будет больше сколь­зить, чем свер­лить. Кроме того, низ­кие обо­роты помо­гают лучше кон­тро­ли­ро­вать про­цесс и меньше веро­ят­но­сти повре­дить ниже­ле­жа­щую панель. Ско­ро­сть при высвер­ли­ва­нии зави­сит от проч­но­сти стали. Чем твёрже сталь, тем ниже должны быть обо­роты.

Для высвер­ли­ва­ния при­ме­ня­ется спе­ци­аль­ное сверло или фреза раз­ме­ром 8–9.5 мм. Свёрла бывают раз­ные и имеют свои пре­иму­ще­ства и недо­статки.

Глав­ное отли­чие заклю­ча­ется в кон­чике сверла (см. фото). То, что справа имеет боль­ший кон­чик. При высвер­ли­ва­нии им точки сварки оста­нется отвер­стие в цен­тре. Это не слиш­ком боль­шая про­блема, так как отвер­стие можно зава­рить.

Боль­шой кон­чик поз­во­ляет допус­кать ошибки при отсут­ствии опыта высвер­ли­ва­ния, так как такое сверло легче удер­жать ровно. Сверло с боль­шим кон­чи­ком будет удоб­нее исполь­зо­вать при свер­ле­нии не слиш­ком ров­ной поверх­но­сти. В этом слу­чае оно про­слу­жит дольше без допол­ни­тель­ного зата­чи­ва­ния. Сверло с малень­ким кон­чи­ком тре­бует более точ­ного свер­ле­ния. Если поверх­но­сть, на кото­рой рас­по­ло­жена точка сварки, ров­ная, то лучше исполь­зо­вать сверло с малень­ким кон­чи­ком. Таким свер­лом удоб­нее будет высвер­ли­вать, если пред­ва­ри­тельно про­свер­лить малень­кое отвер­стие посе­ре­дине точки сварки (2–3 мм). Можно, также, исполь­зо­вать керн для того, чтобы наме­тить центр точки. Это помо­жет сверлу не сколь­зить в раз­ные сто­роны при свер­ле­нии. Сверло с малень­ким кон­чи­ком остав­ляет ниж­нюю панель прак­ти­че­ски целой.

Бывают свёрла с ещё мень­шим кон­чи­ком. Чем меньше кон­чик, тем слож­нее удер­жи­вать сверло прямо, чтобы оно не сколь­зило. Для этих целей суще­ствует спе­ци­аль­ное при­спо­соб­ле­ние, уве­ли­чи­ва­ю­щее удоб­ство высвер­ли­ва­ния. Доста­точно рас­по­ло­жить сверло по месту и нажать на триг­гер. Устрой­ство зажи­мает место высвер­ли­ва­ния с двух сто­рон и сверло пода­ётся на нуж­ную глу­бину.

Для высвер­ли­ва­ния можно при­ме­нить фрезу с регу­ли­ру­е­мым кон­чи­ком. Этот кон­чик цен­трует и огра­ни­чи­вает глу­бину среза. Перед при­ме­не­нием такой фрезы нужно сна­чала про­свер­лить в цен­тре точки малень­кое отвер­стие, в кото­рое дол­жен встав­ляться, но не про­ва­ли­ваться кон­чик. Фреза не высвер­ли­вает всю точку сварки пол­но­стью, как сверло, а свер­лит по кон­туру точки и отде­ляет её от металла панели. После сня­тия панели нужно про­сто сто­чить остав­шу­юся точку «бол­гар­кой».

Кроме сверла или фрезы можно также исполь­зо­вать отрез­ной или шли­фо­валь­ный диск для уда­ле­ния точки сварки. Нужно поста­вить диск вер­ти­кально на точку и сни­мать металл его ребром, дви­гая впе­рёд-назад. Это не самый акку­рат­ный спо­соб уда­ле­ния точек сварки, но, в неко­то­рых слу­чаях, может при­го­диться. Такой спо­соб уме­стен в местах, где огра­ни­чен­ный доступ для ров­ного рас­по­ло­же­ния сверла или неров­ная поверх­но­сть после повре­жде­ния, где рас­по­ло­жена точка сварки. Также, ребром шли­фо­валь­ного или отрез­ного диска можно уби­рать точки сварки, сде­лан­ные полу­ав­то­ма­том.

После уда­ле­ния точек сварки, сле­ду­ю­щим шагом явля­ется демон­таж самой детали. Это не  слиш­ком сложно сде­лать, но есть опре­де­лён­ные тон­ко­сти. Отсвер­лен­ная панель может дер­жаться за кузов за счёт грунта или гер­ме­тика, а также на остат­ках не до конца высвер­лен­ных точек сварки. В неко­то­рых слу­чаях можно сре­зать демон­ти­ру­е­мую панель вдоль точек сварки, кото­рые сложно рас­со­еди­нить. К при­меру, так можно сде­лать вдоль колёс­ной арки, а также при демон­таже крыши, если воз­ни­кает слож­но­сть её отсо­еди­не­ния после высвер­ли­ва­ния. Таким обра­зом, у Вас появится более удоб­ный доступ, чтобы отсо­еди­нить остав­шу­юся полоску металла от кузова.

Для отсо­еди­не­ния панели исполь­зу­ется зубило. Важно им воз­дей­ство­вать в пра­виль­ном направ­ле­нии. Если на высвер­лен­ной точке оста­лось немного сварки, кото­рая дер­жит часть детали в этом месте, то лучше дей­ство­вать зуби­лом именно с той сто­роны точки, где нахо­дится её оста­ток. Таким обра­зом, зубило сре­жет точку без короб­ле­ния при­ле­га­ю­щего металла.

Более нестан­дарт­ный метод уда­ле­ния точек сварки – исполь­зо­ва­ние плаз­мен­ной резки, кото­рая спо­собна акку­ратно про­жечь отвер­стие в местах точек по всей тол­щине металла. Плаз­мен­ная резка не так доступна, как дрель со спе­ци­аль­ным свер­лом или «бол­гарка» и исполь­зу­ется редко.

kuzov.info

Сверла для точечной сварки

Точечная сварка очень широко распространена и повсеместно используется практически во всех сферах промышленности и не только. Однако нередко возникает задача, суть которой заключается не в точечной сварке, а, наоборот, в ее удалении. Чаще всего с данной процедурой сталкиваются автовладельцы, в процессе замены или ремонта кузовных деталей и т.д.

Специально для решения данной задачи были созданы специализированные сверла для точечной сварки повышенной прочности. С их помощью снять деталь, сваренную точечным методом, достаточно легко. Продаются они по высокой цене, но она с лихвой окупается их возможностями и функционалом. Стоит отметить, что сверла, при наличии специализированного оборудования, неоднократно можно подвергать заточке.

Достоинства сверла для высверливания точечной сварки

Относительно альтернативных способов удаления соединений, созданных с помощью с точечной сварки, использование специализированного сверла имеет ряд преимуществ.

1. Отсутствие необходимости в проведении разнообразных подготовительных процедур.
