И для чего они используются. Притом что ему в обязательно порядке еще придется проанализировать свойства своего станка. Например, станок 2М112 будет иметь отличные параметры шпинделя, если сравнивать с менее производительными моделями.

А ведь на рынке представлены еще и зажимной или самозажимной патрон ГОСТ 8522-79, а также различного рода переходники и другие подобные изделия. Для лучшего понимания сразу разграничим несколько понятий. к меню ↑

Характеристики конусов Морзе

Конус Морзе – это специальный конический инструмент, что предназначается для крепления сверла или патрона внутри шпинделя.

Изобретен этот элемент Стивеном Морзе еще в позапрошлом веке. Изобретение Морзе стало настоящим прорывом в сфере промышленной обработки материалов.

Ведь теперь рабочим получалось намного быстрее менять оборудование на станке, а также без особых проблем приспосабливать разные инструменты для применения на нескольких типажах шпинделей.

Втулки переходные с конуса на конус Морзе

Со временем конус Морзе приобрел огромную популярность и стал выпускаться в большом количестве модификаций и разновидностей. Его разновидностями являются такие модели как:

Описывать их все мы не будем, так как на это уйдет слишком много времени. Только заранее отметим, что например, модели В16 и В18 отличаются друг от друга. Но сам показатель 16 не является полностью размерным.

То есть конус Морзе В16 не будет иметь длину 16 мм или высоту 16 мм, и даже диаметр в нем будет чуть больше 16 мм. Модель В16 – это конус под диаметр в 27 мм, что предварительно был сокращен и укорочен практически вдвое.

Дело в том, что изначально конусы Морзе были метрическими и выпускались в нескольких типоразмерах. Примером старых метрических конусов являются конусы Морзе:

• КМ-0;
• КМ-1;
• КМ-2;
• КМ-3 и т.д.

Последним ходовым образом был конус КМ-7. Однако с миниатюризацией производства и повышением мощности двигателей изменились и требования к станкам.

Тот же станок 2М112 является улучшенной моделью более древнего и старого станка, что был примерно в 2 раза больше и тяжелее. Соответственно изменились патроны ГОСТ 8522-79, шпиндели и другое зажимное оборудование.

Вертикально сверлильный станок 2М112

В итоге рабочим пришлось переходить на новые стандарты. Но так как почти все шпиндели взаимодействовали с изобретением Стивена Морзе, то и конуса было решено приспособить.

Так и появились модели типа В16, В18 и т.д. Их попросту укорачивали почти в два раза, стараясь, таким образом, приспособить к новым стандартам.

В итоге конус В16 стал укороченной аналогией конуса КМ-2 с диаметром чуть больше 16 мм. А вот конус В18 во многом схож с моделью 16 образца, только он уже имеет диаметр 18 мм, так как изначально укорачивался с размера в 32 мм. к меню ↑

Патроны для станков

Патроны – это уже следующий элемент зажимного механизма.

Если конус взаимодействует непосредственно со шпинделем и его внутренностями (в первую очередь он должен идеально подходить к внутреннему отверстию шпинделя), то патрон ГОСТ 8522-79 уже взаимодействует с самим конусом, ну или шпинделем (но такое в наше время практикую редко).

i-perf.ru

Патрон для сверлильного станка с конусом морзе

Переход к современному производству во многом обусловлен внедрением на предприятиях станочного автоматического оборудования. Сверлильные станки помогают создавать отверстия, выемки, сложные углубления в заготовках из любого материала. Изюминкой в работе таких устройств является патрон для сверлильного станка.

Благодаря высокой мощности оборудования, современной компьютерной точности и высочайшей скорости работы станочное производство сегодня занимает лидирующее место среди альтернативных методов производства.

Общие сведения

Применение сверлильных станков обуславливает необходимость создания в заготовках различного размера отверстий желаемой величины. Эта филигранная работа производится методом сверления. Строение сверлильного станка простое, но даже настроенное оборудование не может функционировать без патрона для сверлильного станка. Его задача заключается в надежном закреплении самого сверла и равномерной передаче на него усилия двигателя.

Изделия применяются не только на неподвижном сверлильном оборудовании, особенно больших размеров, их мастера встречают в обычных дрелях, даже миниатюрный шуруповерт оснащается этим крепежным элементом. Согласно стандартам, перед работой подбор изделия выполняется путем сравнивания его свойств со следующими пунктами:

• подобрать правильную жесткость изделия, это обеспечит надежность закрепления сверла;
• проверить, насколько соответствует типоразмер радиальному биению;
• толщина используемого сверла во многом обуславливает выбор патрона;
• сверло и использующийся патрон должны подходить под материал заготовки.

Если пренебречь жесткостью материала, нагрузка в процессе работы на сверло возрастет, это приведет к его поломке, перегреву и нарушению целостности патрона. В худшем случае это приведет к неполадке самого устройства.

Устройство сверильного станка

Особенности крепления

Перед включением любого сверлильного станка необходимо не только обеспечить надежность фиксации самой заготовки, следует проверить крепление патрона и использующегося сверла. Полная статичность обеспечивает более качественный и точный результат работы.

Согласно типу станочного крепежа, изделия подразделяются на такие виды:

• элементы, закрепляющиеся с помощью конуса, он соответствует имеющемуся станочному отверстию на устройстве конусного типа;
• изделие присоединяется к станку при помощи обычной резьбы.

В зависимости от метода присоединения изделия к станку каждый фиксирующий элемент для сверла обладает собственным внутренним строением. Если внешняя поверхность обрамлена конусом Морзе, то внутренний механизм будет соответствовать конусному типу. Внутренняя часть Морзе маркируется согласно стандартизации ГОСТ.

Тип изделия выбирается исходя из необходимости создания определенного отверстия, удобства использования за счет быстрой смены насадок либо самого держателя сверла.

Патрон с конусом Морзе

Классификация крепежных элементов

Любой мастер сверления располагает многофункциональным станком, он укомплектован множеством патронов, уникальными сверлами, запасными наиболее уязвимыми деталями от этого оборудования. Конструкция изделия подразделяется по типу зажима на следующие виды:

• крепежные элементы с ключевым механизмом замыкания;
• патроны, где фиксация обеспечивается зажимной гайкой.

Дополнительно оснащенные зажимным кольцом для этой гайки, этот элемент иногда отсутствовать.

Согласно нормативных стандартов и других документов, обеспечивающих жесткие требования в процессе изготовления патронов, допускается самостоятельная доработка и модернизация фиксирующего элемента, это дополнительно увеличивает точность фиксации сверла.

Идеальная подгонка сверлильного инструмента ведет к снижению возможной погрешности в процессе работы, при этом качество результата стремиться к максимальному.

Патроны для закрепления сверлильных насадок подразделяются на такие типы:

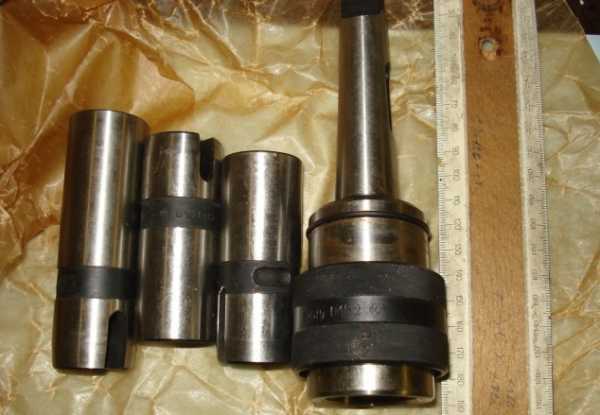

• быстросменные элементы;
• трехкулачковые;
• самозажимные;
• цанговые.

Детали быстросменного типа укомплектованы сменной втулкой, под нее подходят конические сверла. Трехкулачковые элементы зажимают сверлильную насадку внутренними зацепами с дополнительной фиксирующей пружинкой. Этот тип применяется если сверло тонкое, а нагрузка на насадку не превышает минимальных значений. Крепление сверла самозажимного типа не требует дополнительных операций по обеспечению фиксации.

Патрон на сверлильный станок 2м112, конус морзе B18

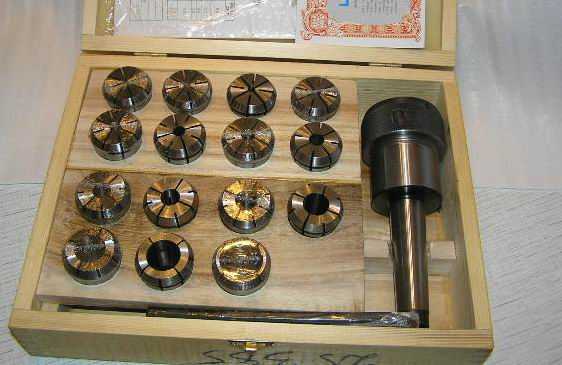

Цанговые патроны для сверления

Крепежной особенностью в конструкции любого сверла является присутствие двух канавок. Установка насадки в патрон сопровождается его поворачиванием, при этом стопорные шарики попадают в специальные углубления хвостовика. Замена оправки на этом заканчивается. При остановке работающего станка с крепежным механизмом этого типа автоматически блокируется шпиндель.

Такое крепление зажимов обеспечивает надежную фиксацию сверла за минимальное время. Уникальное строение цанги исключает возможность появления зазоров внутри крепежного механизма, это полностью ликвидирует колебания насадки при работе.

Кулачковые патроны

Строение кулачкового крепежа имеет 4 важных составляющих: крепкий корпус, втулку, специальные кулачки и кольцо. Большим преимуществом этого механизма является отсутствие пластмассовых внутренних деталей, но имеется и недостаток – для фиксации используется специальный ключ. Он значительно замедляет процесс замены насадок, их центровку. К слову, точность центровки у этой разновидности крепежа недостаточная, что приводит к расшатыванию и ослаблению сверла.

Кулачковый патрон

Использование крепежных элементов

Среди наиболее распространенных крепежных конструкций применяются на производстве модели В16, чуть большего размера В18, а также конус Морзе. Цифровые показатели в названии модели не соответствуют размерным величинам патрона, к примеру, конусообразное крепление для сверлильных насадок В16 характеризуется диаметром в 27 мм.

Патроны для сверлильного оборудования могут отличаться между собой по следующим признакам:

• по внешней форме и индивидуальной длине рабочей области;
• на некоторых моделях иногда присутствует либо отсутствует предохраняющий корпус из пластика;
• метод скрепления составных частей патрона отличается в разных моделях;
• сплав, из которого изготавливается деталь станка, отличается по цветовому оттенку.

Чтобы расширить возможности сверлильного устройства его укомплектовывают дополнительными переходниками с конусом. Благодаря такому усовершенствованию можно осуществить установку патронов с уменьшенным либо существенно превосходящим по размеру конусом Морзе.

Выделяется также наиболее функциональный и выносливый тип крепежа – быстрозажимной, он идеально подходит для высокоэффективного оборудования, функционирующего на больших скоростях. Благодаря конусным хвостовикам деталь характеризуется высокой универсальностью. Но по стоимости эта деталь оборудования имеет недостижимые величины.

Выбрать тип патрона среди современного многообразия этих деталей несложно, если отдавать предпочтение универсальным разновидностям. Но профессиональная деятельность, связанная с высокоточным и сложным сверлением, требует скрупулезного анализа деталей патрона, это осуществляет не каждый специалист этого дела.

Видео: Как выточить точный конус морзе — настройка станка

promzn.ru

виды, особенности, предназначение :: SYL.ru

Использование станочных агрегатов считается серьезным прорывом в области становления налаженной структуры производства. Станки, тем более сверлильные, применяются практически везде, благодаря своей высочайшей мощности, неплохой производительности и точности. За последнее время они почти целиком заменили ручной труд.

Описание и применение патронов

Патрон сверлильный применяется для осуществления сверления как ручным инструментом (сюда входит дрель либо шуруповерт и перфоратор), так и на различных станках. Данные патроны выпускаются по европейским и отечественным стандартам. Приборы обязаны соответствовать требованиям жесткости крепления, радиальному биению типового размера, нужного для осуществления сверления, в зависимости от размеров сверла, а также плотности материала. Чем она жестче, тем, значит, больше будет нагрузка на сверло. А если же патрон подобрали неверно, то сверло сломается.

Патроны для сверлильного станка подразделяются на 2 большие группы по типу крепления:

1. Патроны, соответствующие крепежному отверстию в токарном станке для конусных креплений.
2. Патроны, имеющие резьбовое сцепление со станком.

Быстрофункционирующий патрон сверлильный самозажимной

Механизм стандартных патронов не гарантирует хорошего центрирования и прочного крепления зажимаемого режущего приспособления, что, конечно, вызывает затраты времени при частой смене инструмента во время работы.

Патрон сверлильный состоит из следующих элементов: корпуса, в котором, благодаря гайке, имеются обойма, а также винтового хвостовика с левой резьбой. Между гайкой и хвостовиком расположен шарикоподшипник. В обойме на равных друг от друга промежутках профрезерованы 3 паза, в них помещены кулачки. На верхней части винта прорезаны 3 радиальных Г-образных паза, предусмотренных для подвижного радиального соединения кулачков с винтом.

При вращении хвостовика по отношению к корпусу патрона, винт развинчивается либо завинчивается и передает кулачкам осевой, а также радиальный ход, принуждая их скользить и внутри корпусного конуса, и по бортику обоймы. Данным методом осуществляется совмещенное аксиальное, а также радиальное передвижение кулачков и совершается зажим либо освобождение прибора.

При сверлении хвостовик проворачивается в корпусе сверлильного патрона по часовой и выворачивает винт, смещающий кулачки и усиливающий зажим сверла. При смене сверла нужно, поддерживая хвостовик, вращать остов против часовой, при этом винт перемещает кулачки и совершает их разжим. С использованием шариковой опоры можно быстро совершить разжим, даже когда деталь сильно затянута.

Предназначение данных патронов

Сверлильные патроны разделяются на несколько видов. Они бывают с механическим зажимом либо самозажимные, кроме того, они различаются в зависимости от закрепляемого режущего прибора:

• Патрон сверлильный с конусом подразделяется на несколько видов: B16, В18, В24, В32 и т. д. А в случае необходимости взаимодействия конуса со шпинделем (сначала он обязан точно подойти к внутреннему отверстию последнего), данный патрон уже совмещается с ним. Кроме всего, некоторые сверлильные самозажимные патроны с конусом в хвосте специально производились под точное соединение.

• Патрон сверлильный самозажимной – это очень точный прибор, который может самопроизвольно зажать режущий аппарат с хвостовиком в виде конуса. Данные патроны используются и на станках с числовым программным управлением, а также на координатно-расточных и вертикально-сверлильных станках.
• Патроны, взаимодействующие с корончатыми сверлами. Они применяются для закрепления сверл корончатого вида. По сравнению со спиральными, названные высверливают отверстия большого диаметра за очень короткое время. Процесс при этом происходит не только быстро, но и очень точно.

Особенности и описание патрона 16 мм

Отдельно рассмотрим быстрозажимной патрон сверлильный 16 мм. Он специально спроектирован для высокоточных станков, работающих на больших оборотах. Внутренний конус этого патрона в диаметре равен 16 мм.

Его особенностью является то, что, благодаря добавочным оправкам, предназначающимся для расположения на сверлильных патронах, он дает возможность установить патрон с конусом внутри на патрон с конусом снаружи.

Для каких целей используются патроны

Патроны сверлильные предназначаются для зажима и крепления несимметричных сложных заготовок цилиндрической и нецилиндрической формы. При этом выделяют самоцентрирующиеся патроны для деталей, имеющих осесимметричную форму, а также патроны с независимыми кулачками – для несимметричных.

Цанговые используются для крепления сверл малого диаметра с хвостовиком в виде цилиндра.

Переходные конусообразные втулки – используются для закрепления аппарата с хвостовиком в виде конуса, если номер конуса хвостовика прибора не соответствует номеру конуса в шпинделе агрегата.

Быстросменные – применяются для моментальной смены режущего механизма во время обработки, это сокращает время и повышает производительность работы при изготовлении отверстий.

Самоустанавливающиеся – используются при изготовлении заранее сделанных отверстий, предоставляют возможность центрировать агрегат по оси обтачивающего отверстия.

Несколько слов в заключение

Все описываемые патроны сверлильные применяются для зажима инструмента при сверлении различных отверстий на всевозможных станках – сверлильных, токарных и так далее. Все описанное в нашей статье обязательно поможет найти правильные, подходящие инструменты лично для себя и для производства.
