Сверлильный 2а125 станок: 2А125 станок вертикально-сверлильный универсальный. Паспорт, схемы, описание, характеристики

alexxlab | 03.07.2023 | 0 | Разное

Содержание

Вертикально-сверлильный станок 2А125: устройство,схемы,характеристика

Монтаж,габариты рабочего пространства
Кинематическая схема вертикально-сверлильного станка
Коробка скоростей вертикально-сверлильного станка
Механизм подач вертикально-сверлильного станка
Коробка подач вертикально-сверлильного станка
Шпиндель вертикально-сверлильного станка
Техническая характеристика вертикально-сверлильного станка

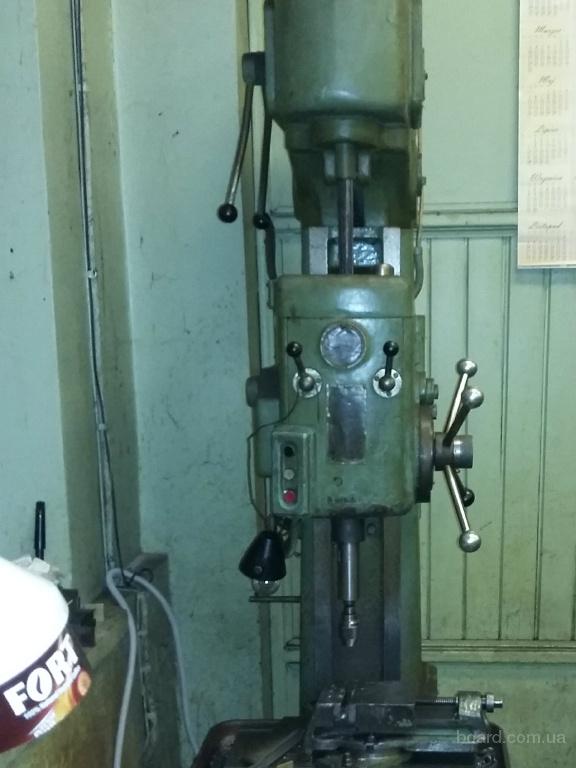

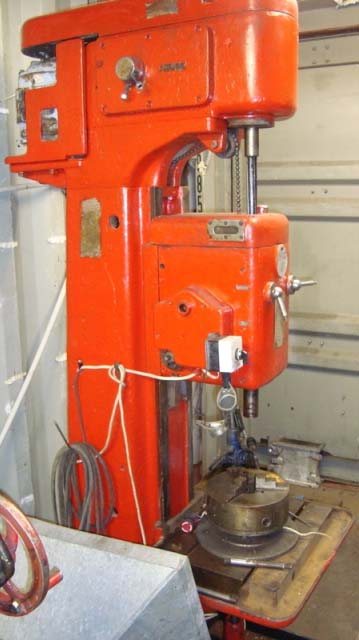

Вертикально-сверлильный станок 2А125 предназначен для выполнения различных операций (сверление, рассверливание, развертывание, зенкерование, а также нарезание резьбы) в условиях мелкосерийного производства.

Максимальный диаметр сверления – 25 мм, обеспечивается за счет девятискоростной коробки скоростей с диапазоном 97-1360 об/мин. и девятискоростной коробкой подачи с диапазоном 0,1-0,81 мм за оборот шпинделя.

Монтаж,габариты рабочего пространства

Кинематическая схема вертикально-сверлильного станка 2А125

Устройство вертикально-сверлильного станка

Вертикально-сверлильный станок 2А125 состоит из таких узлов, как:

Колона со столом и плитой;
Коробка скоростей;
Коробка подач;
Механизм подач;
Шпиндель;
Электрооборудование;
Система охлаждения

Коробка скоростей вертикально-сверлильного станка

Коробка скоростей вертикально-сверлильного станка получает крутящий момент от стандартного привода – электродвигателя и ременной передачи. Двигатель крепиться на кронштейне, который также выполняет функцию натяжения ремней. Фиксируется кронштейн при помощи двух болтов 5.

В чугунном корпусе коробки скоростей размещен шестеренчатый редуктор и механизм переключения скоростей.

Изменение передаточного числа и девяти скоростей шпинделя происходит при помощи двух тройных подвижных блоков шестерен 3 и 4.

Перемещение подвижных блоков осуществляется вилками, управляемые двумя рукоятками, расположенные в корпусе коробки скоростей.

Коробка скоростей монтируется на подставку, внутри которой расположенный бак с маслом magma-diesel.ru/. Смазка коробки скоростей осуществляется при помощи масляного насоса 1, расположенный под кожухом.

Механизм подач вертикально-сверлильного станка

Механизм подач вертикально-сверлильного станка включает в себя непосредственно сам механизм подач, шпиндель и коробку подач.

Механизм подач приводиться во вращение от коробки подачи через кулачковую муфту 20. Кулачковая муфта предназначена для выключения механической подачи от кулачка 16, расположенного на лимбе 22, а также выполняет функцию предохранительного устройства при перегрузке. Регулировка муфты на выключение осуществляется при помощи винта 18 и пружины 19.

Ручная подача шпинделя осуществляется через реечную передачу 10 и гильзу шпинделя. Для этого необходимо выключить штурвалом 14 механическую подачу, а после кольцо 1 переместить в осевом направлении вала 2, при этом штифт 11 блокирует штифт 13.

Нарезание резьбы в ручном подводе метчика осуществляется с использованием электро реверса, управляемого как вручную, так и автоматически. При достижении необходимой глубины нарезаемой резьбы, ручным управлением, рукояткой 15 переключается направление вращения шпинделя, выводя метчик.

Автоматическое реверсирование настраиваться при помощи кулачка 16, расположенный на лимбе 22.

Коробка подач вертикально-сверлильного станка

Коробка подач вертикально-сверлильного станка монтирована в корпус механизма подач и приводится в движение от шестерни 1,сидящая на шлицевом соединении шпинделя и входит в зацепление с двойной шестерней 2.

В свою очередь двойная шестерня передает крутящий момент через шестерню 3 конусу 4.

Коробка скоростей имеет 9 подач в диапазоне от 0,1-0,81 мм/об.

Шпиндель вертикально-сверлильного станка

Опорами шпинделя вертикально-сверлильного станка являются шариковые подшипника качения 1.Осевые нагрузки подачи воспринимаются упорным подшипником 4, установленный в стакане 3.

Регулировка подшипника осуществляется за счет подтягивания гайки через окно в лобовой части кронштейна.

Шпиндель уравновешивается грузом, помещенным в колоне станка.

Техническая характеристика вертикально-сверлильного станка 2А125

Основные параметры	2А125
Максимальный диаметр сверления,мм	25
Вылет шпинделя,мм	250
Ход шпинделя,мм	175
Ход салазок шпинделя,мм	200
Число скоростей шпинделя	9
Диапазон оборотов шпинделя, об/мин	97-1360
Число подач	9
Ход стола,мм	325
Размер стола,мм	500х375
Расстояние от торца шпинделя,мм:
до стола	0-700
до фундаментной плиты	750-1125
Габаритные размеры,мм:
длина	980
ширина	825
высота	2300
Вес станка,кг	870

Настольно-сверлильный станок 2сс1,2сс1м
Вертикально сверлильный станок 2Н125Л
Радиально сверлильный станок 2K52

Поделитесь информацией с друзьями в социальных сетях

6 из 6. Оценок: 556.

Вертикально-сверлильный станок 2А125 Б/У – Биржа оборудования ProСтанки

Доска объявлений
Стеклообработка
Оборудование для сверления и фрезерования
Вертикальные сверлильные станки

Объявление не актуально!

Основные технические характеристики станка 2А125

Наименование параметра	2А125
Основные параметры станка
Наибольший диаметр сверления в стали 45, мм	25
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм	0…700
Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм	750. ..1125
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм	250
Рабочий стол
Максимальная нагрузка на стол (по центру), кг
Размеры рабочей поверхности стола, мм	500 х 375
Число Т-образных пазов Размеры Т-образных пазов	3
Наибольшее вертикальное перемещение стола (ось Z), мм	325
Шпиндель
Наибольшее перемещение салазок шпинделя, мм	200
Наибольшее перемещение (ход) шпинделя, мм	175
Частота вращения шпинделя, об/мин	97…1360
Количество скоростей шпинделя	9
Наибольший допустимый крутящий момент, кг*м	250
Конус шпинделя	Морзе 3
Механика станка
Число ступеней рабочих подач	9
Пределы вертикальных рабочих подач на один оборот шпинделя, мм	0,1. ..0,81
Наибольшее усилие подачи, кг	900
Динамическое торможение шпинделя	Есть
Электрооборудование и привод станка
Электродвигатель привода главного движения, кВт	2,8
Электронасос охлаждающей жидкости Тип	Х14-22М
Габариты и масса станка
Габариты станка (длина х ширина х высота), мм	980 х 825 х 2300
Масса станка, кг	870
