Вертикально сверлильный станок 2Н118: характеристики и паспорт

Послевоенный бурный рост промышленного производства в СССР потребовал срочного расширения станочного парка. Чтобы предотвратить отток валюты за рубеж, отечественные конструкторские бюро занялись разработкой металлорежущего оборудования. Сначала выпускалась базовая модель, которая опробовалась в реальных условиях. После этого проходило усовершенствование механизма. Таким модифицированным агрегатом является вертикально-сверлильный станок 2Н118.

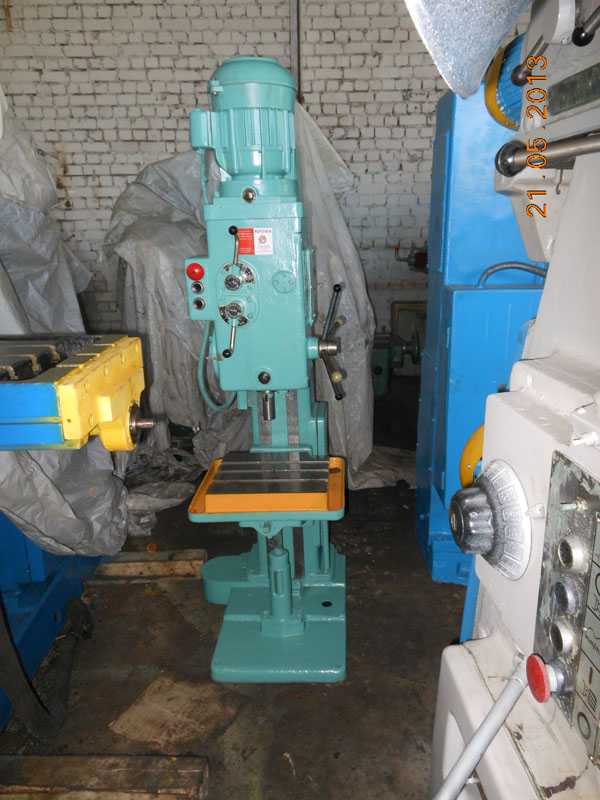

Вертикально-сверлильный станок 2Н118

Классификация оборудования

Принята система условных обозначений, которая позволяет легко разобраться в маркировке агрегатов. Трудность в расшифровке названия станка возникает при специализированном производстве, когда аббревиатура задается заводом производителем. В стандартном случае используется нумерация, основанная на десятичной системе.

В обозначение оборудования входит четыре цифры и несколько букв, последние могут находиться в любом месте. Буквы могут обозначать степень автоматизации, класс точности или новую модификацию. Рассмотрим значение цифр:

  1. Она определяет группу станков, в зависимости от выполняемой технологической операции. Всего существует девять групп.
  2. Указывает на тип оборудования, их насчитывается девять.
  3. Последние цифры показывают основной размер агрегата.

В нашем случае первая цифра (2), обозначает сверлильную группу. Вторая цифра (1), говорит о вертикально сверлильном типе станка. По последним цифрам определяем максимальный размер отверстия, которое может просверлить механизм. Буква (н) указывает на новую модификацию базовой модели.

Сверлильное оборудование

Оно используется в любых технологических цепочках, но главное назначение мелкосерийное и единичное изготовление. Такие станки выполняют ряд операций:

  • нарезание резьбы;
  • зенкование;
  • сверление;
  • подрезание торцов;
  • развертывание;
  • зенкерование.

Проведя обзор, их можно разделить на три больших группы в зависимости от выполняемых операций:

  • специализированные, выполняют ограниченное количество действий;
  • универсальные, составляют основную часть;
  • специальные, работают без переналадки, по заданному циклу.

Классифицировать такие агрегаты можно по максимально используемому диаметру сверла:

  • легкие, сверление до 12 мм;
  • средние, получение отверстий 18-50 мм;
  • тяжелые, высверливание 75 мм отверстий.

Главными отличительными особенностями металлорежущего оборудования являются движения, которые совершает режущий инструмент и приспособления. В нашем случае это вращение сверла и поступательная подача шпинделя. Все основные параметры включены в паспорт станка, который непосредственно входит в руководство по эксплуатации.

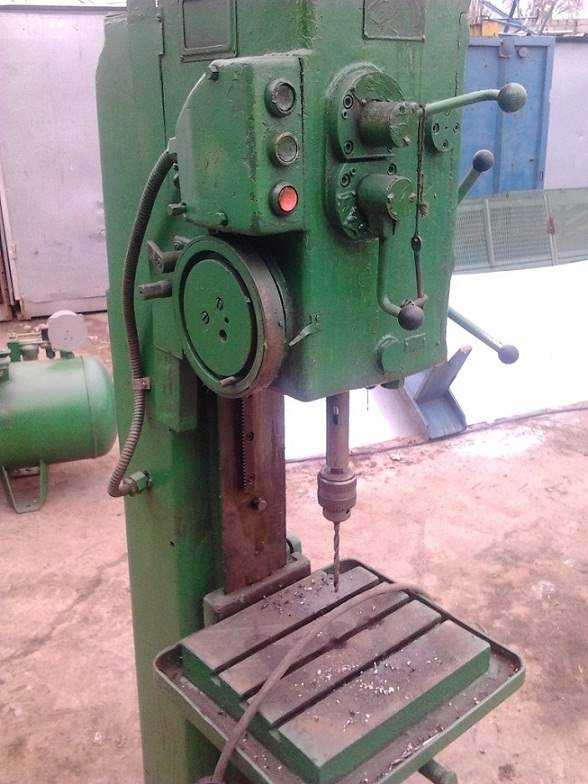

Внешний вид станка 2Н118

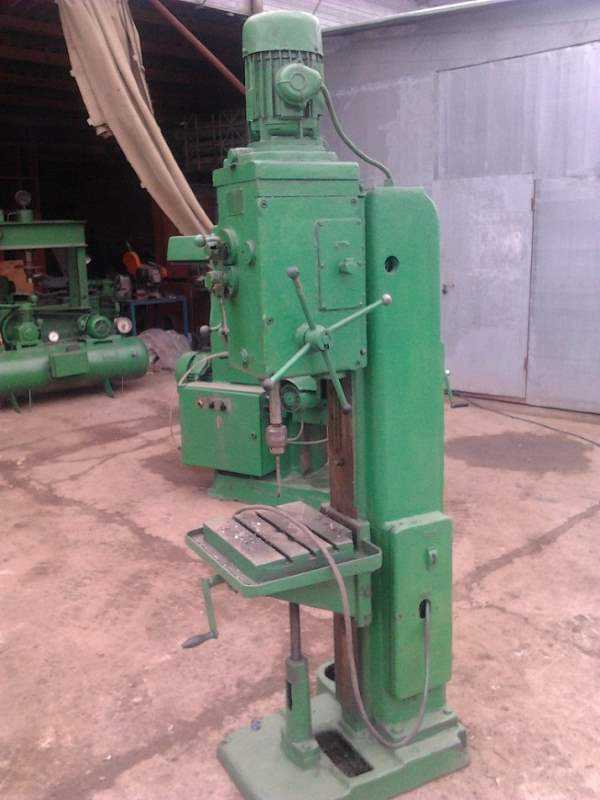

Станок 2Н118 вблизи

В этом документе можно найти инструкцию по креплению станка на рабочем месте. Прежде всего, он должен располагаться строго горизонтально по отношению к фундаменту. От этого зависит надежность работы всех механизмов. Это достигается использованием специальных уровней.

Конструкция станка предполагает следующие виды:

  • настольные;
  • колонные;
  • радиально-сверлильные;
  • глубокого сверления;

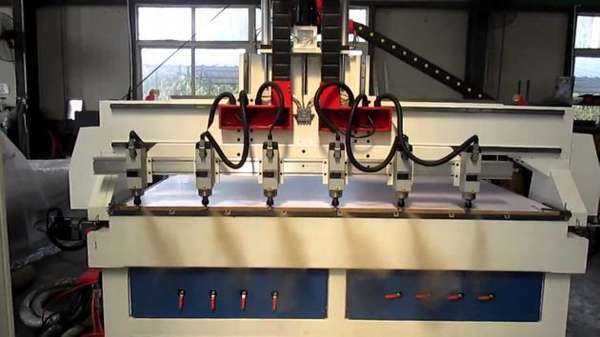

  • многошпиндельные;
  • центровальные;
  • сверлильно-фрезерные;
  • координатно-сверлильные;
  • радиально-сверлильные.

Все они представляют собой сложные механизмы, поэтому до начала работы обслуживающий персонал должен внимательно ознакомиться с инструкцией по эксплуатации. И во время работы придерживаться всех рекомендаций.

Описание станка

Изготовлять вертикально-сверлильный станок модели 2Н118 начал станкостроительный завод в городе Молодечно. В конце пятидесятых годов он был переориентирован на выпуск сверлильных агрегатов. В начале шестидесятых запущено производство базовой модели 2118. Основываясь на ее эксплуатационных данных, конструкторы разработали вертикально-сверлильный станок 2Н118, технические характеристики которого были улучшены, и были учтены все недоработки.

Основу данного механизма составляет колонна, которая своим основанием крепится к фундаменту. На ней установлена коробка скоростей, размещающаяся в верхней части конструкции, а также стол и коробка подач в шпиндельной бабке. К особенностям конструкции можно отнести жесткость, прочность механизмов и скоростной диапазон режущего инструмента. Движение рабочей головки вдоль станины происходит благодаря реечному механизму, управляемому штурвалом.

Деталь устанавливается на стол, в специальные приспособления, и может по нему перемещаться, для совмещения места сверления отверстия с режущим инструментом. Стол может двигаться вдоль станины. Его установка, а также установка шпиндельной бабки зависит от высоты инструмента и детали. Процесс обработки может проходить в ручном и механическом режимах.

Чтобы разобраться, как устроен сверлильный станок 2Н118, открываем паспорт, и находим всю необходимую информацию.

Скачать паспорт (инструкцию по эксплуатации) станка 2Н118

Выделим из него основные технические характеристики:

ПараметрЗначение
Габариты, мм870х590х2080
Вес, кг450
Max диаметр, мм18
Стол:
Размеры, мм360х320
Перемещение, мм350
Шпиндель:
Вращение, об/мин180-2800
Перемещение, мм300
КонусМорзе 2
Скорость9
Двигатель, Вт1500

Кроме того, здесь можно найти кинематическую схему, которая приводится ниже, и описание ее особенностей.

Кинематическая схема станка

К ним можно отнести:

  • электрореверс, изменяющий направление вращения головки;
  • 9-ступенчатая коробка скоростей, расширяющая диапазон вращения режущего инструмента;
  • 6-ступенчатая коробка подач, регулирующая вертикальное перемещение;
  • реечный механизм, перемещающий шпиндельную бабку;
  • винтовая пара, обеспечивающая передвижение стола.

Для долгосрочной работы, необходимо уделить внимание креплению станка 2Н118 к фундаменту. Его с помощью уровня выставляют на клиньях, после чего под основание заливают раствор. Когда он затвердеет, фундаментные болты затягиваются.

Электрическая схема станка 2Н118

Нельзя обойти электрическую часть станка. Главными ее составляющими является:

  • двигатель, вращающий шпиндель;
  • выпрямитель селеновый;
  • автоматика, состоящая в основном из реле и пускателей;
  • охлаждающий насос.

Выпрямитель используется для запуска тормозного пускателя, при этом происходит динамическое торможение режущего инструмента. Кроме того, электродвигатель защищен от перегрузки автоматическим выключателем.

Во избежание аварий и травматизма обслуживающего персонала, все оборудование качественно заземляется.

Все вышеперечисленные документы на 2Н118, входят в руководство по эксплуатации. Оно дает возможность правильно установить, запустить и эксплуатировать механизм. А в случае поломки, быстро выявить неисправность.
