2С132 Вертикально-сверлильный станок

В конструкцию станка вертикально-сверлильного 2С132 входит чугунная станина, повышающая точность обработки деталей и устойчивость модели, а также снижающая вибрацию корпуса.

Приобретение сверлильного станка 2С132 позволяет использовать при работе широкий перечень инструментов, повышающий спектр технологических возможностей оборудования, к примеру, корончатые сверла и фрезы.

Купить станок сверлильный 2С132 означает получить модель с узлом, который дает возможность осуществлять контроль за глубиной сверления.

На рабочей поверхности станка вертикально-сверлильного 2С132 присутствует механизм регулировки высоты, что повышает удобство обслуживания аппарата.

Конструкция работает с прогрессивной циркуляционной системой смазывания сверлильного устройства.

Электрический узел в сверлильном станке 2С132 встроен в колонну. Это, а также присутствие в модели муфты перегруза, способствует большей электробезопасности.

Устройство подачи смазочно-охлаждающих жидкостей, включая бак, у станка вертикально-сверлильного 2С132 встроено в основание и работает очень эффективно.

Расширенный диапазон скоростей режущего элемента позволяет более точно подбирать обороты технологических операций.



КОМПЛЕКТАЦИЯ

  • станок в сборе включая электрооборудование
  • ключ электрического шкафа Д73-72
  • паспорт станка
  • рукоятка подъема стола и сверлильной головки
  • масленка
  • лампа КМ24-90
  • плавкие вставки

ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА

  • патрон сверлильный ПСС-10
  • тиски станочные неповоротные 7200-0209-02
  • тиски станочные поворотные 7200-0210-02
  • комплект сверл диаметром 1-30 мм
  • втулки переходные 6100-0141, 6100-0143
  • клинья к инструменту 7851-0012 (№2), 7851-0013 (№3)
  • оправка
  • патрон резьбонарезной
  • комплект предохранительных головок для резьбонарезного патрона

www.stanki-zavod.ru

Вертикально-сверлильный станок 2с132 - описание возможностей

Стерлитамакский станкостроительный завод – постсоветское предприятие с огромным потенциалом, который оно весьма успешно реализовывает, производя проверенные временем сверлильные агрегаты. Одним из таких является знаменитый еще со времен СССР станок сверлильный 2с132, ставший своего рода легендой советской промышленности. На сегодняшний день он остается все так же востребованным в странах СНГ, и именно поэтому имеет смысл изучить этот агрегат подробнее.

Особенностью модели 2с132 можно считать то, что она отлично подходит как для мелкосерийного, так и для более масштабного производства. Оборудование идеально справляется со сверлением и рассверливанием отверстий, а также с такими операциями как зенкование, растачивание (для станков специальных модификаций типа 2С132ПФ2И и 2С132К) и развертывание. Многофункциональность станка – одно из его важных преимуществ.

С помощью данной техники опытному мастеру удается эффективно выполнять поставленную задачу, так как оборудование оснащается быстрорежущим инструментом, изготовленным из твердых сортов стали. Эта особенность 2С132К дает возможность работать практически с любыми деталями, изготовленными из самых разных материалов. Также возможно использование машинных метчиков в процессе работы, что является немаловажным бонусом для мастера. Это стало реальным благодаря применению электродвигателя реверсивного типа.

Где же чаще всего применяются эти станки? В основном их можно встретить в сборочных и ремонтных цехах больших и малых предприятий. Нередко оборудование приобретается для установки в частных мастерских.

В чем же секрет популярности этой модели? Возможно, ответ лежит в следующих преимуществах вертикально-сверлильных станков 2с132:

  • Невысокая цена и дешевизна обслуживания, что свойственно всему советскому оборудованию. Несмотря на то, что техника выпускается и в наше время, в процессе ее производства используется в основном советская инженерная база. Это означает, что комплектующие достаточно просты и стоят, соответственно, недорого.
  • Длительный срок эксплуатации. В конструкции внедрены не самые последние технологии, однако практика показывает – чем проще агрегат и меньше комплектующих, тем дольше срок его службы.
  • Наличие большого количества модификаций, что заметно расширяет сферу применения станка. Мастер может подобрать оптимальную комплектацию в зависимости от потребностей.
  • Высокая надежность и производительность, доказанная на практике. Сегодня сложно найти более проверенный аппарат, чем станок, произведенный Стерлитамакским заводом. Хотя он и отстает от более дорогих западных аналогов по параметрам технологичности и безопасности, его технические характеристики говорят за него весьма красноречиво.

Технические параметры станка 2с132

Чтобы убедиться в том, что он способен на многое, достаточно рассмотреть подробнее технические стороны. Вертикально-сверлильный станок 2с132 имеет максимальный диаметр сверления, равный 50 миллиметров. Устройство укомплектовано достаточно большим квадратным рабочим столом, габариты которого составляют 0.5х0.5 метров. При этом оператор может поднимать и опускать рабочую поверхность в пределах 750 миллиметров.

Станок имеет конус шпинделя Morse 4 и опционально Morse 5. Шпиндель перемещается в пределах 250 миллиметров. В базовой комплектации агрегат имеет 12 вариантов частот вращения шпинделя. В улучшенной версии их 15. Частота вращения шпинделя при этом может варьироваться от 31.5 до 1400 оборотов в минуту. А максимальный крутящий момент составляет 400 Нм.



Номинальная мощность встроенного силового агрегата – 4 кВт. Его габариты составляют 870x1110x2700 миллиметров, а вес – 1.2 тонны. Техника рассчитана на работу с заготовками массой до 600 кг и высотой до 600 миллиметров, что делает ее универсальным сверлильным оборудованием.

Модификации станка 2с132

Как было упомянуто выше станок сверлильный 2с132 имеет несколько конструктивных модификаций, каждая из которых предназначена для более эффективного и удобного выполнения специфических операций. При этом для стандартной обработки отверстий используется 2с132 – модель, являющаяся базой для всех нижеописанных. Среди модифицированных моделей:

  • 2Д132Ф11 – агрегат, дополнительно укомплектованный системой цифровой индикации, призванной облегчить работу за станком.
  • 2С132Л – модель, отличающаяся от базовой наличием круглой основной колонны.
  • 2С132К – координатная техника, укомплектованная крестовым столом.
  • 2С132Ц – модель с цифровым автоматическим управлением.
  • 2С132ПФ2И – координатный агрегат, оснащенный ЧПУ и крестовым столом.

Пять дополнительных комплектаций дают возможность мастеру подобрать оптимальный агрегат для работы. Каждая модель с дополнительными опциями проверена временем и считается среди профессионалов надежной техникой с огромным запасом рабочего ресурса.

Естественно, у станка 2с132 есть конкуренты-аналоги и по цене, и по эксплуатационным параметрам. Среди наиболее популярных отметим модель КА-232 производства Киевского завода и болгарский агрегат PK032 от компании Zmm Metalik AD.

Выводы

Чтобы сложить у читателя максимально четкую картину того, что представляет собой вертикально-сверлильный станок 2с132, нужно точно определить, чего имеет смысл ожидать от этого оборудования, а о чем стоит позабыть. Техника постсоветского образца точно прослужит вам долгие годы без особых проблем, верно выполняя свои основные функции.

Но не нужно ожидать станка 2с132 отменной производительности, точности и удобства в работе. Все же, этот агрегат был спроектирован еще много лет назад, а значит – далек от технологического совершенства. При этом в формате оценки цена-качество вы вряд ли сможете найти более качественный продукт на российском рынке.

Рекомендуем почитать

prostostanok.ru

Станок вертикально сверлильный 2с132

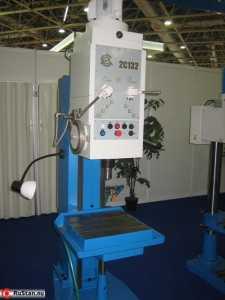

Вертикально сверлильный станок 2с132

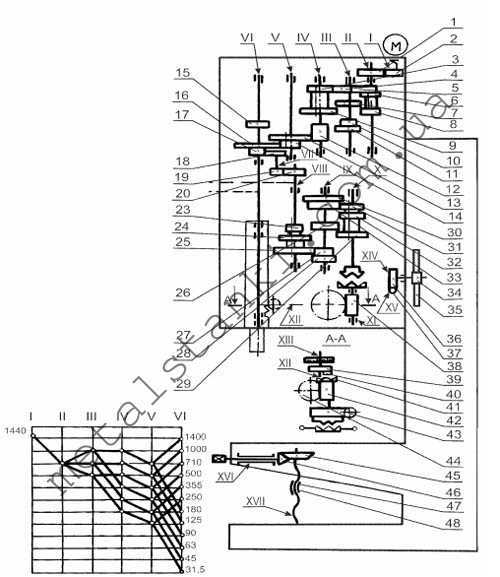

фото:кинематическая схема вертикально-сверлильного станка 2С132

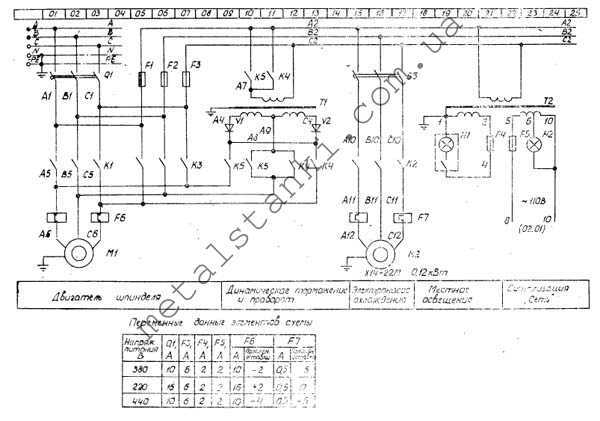

фото:электрическая схема вертикально-сверлильного станка 2С132

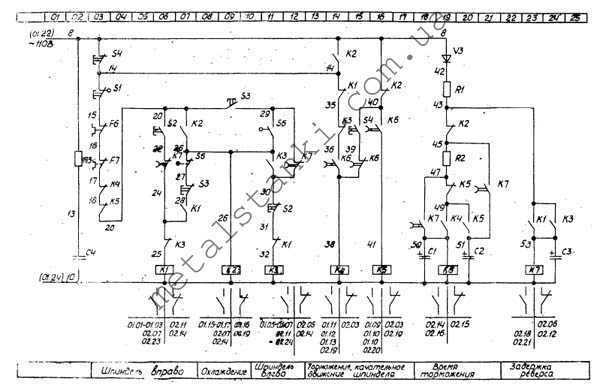

фото:электрическая схема вертикально-сверлильного станка 2С132 продолжение

Стойка вертикально-сверлильного станка 1с132

Стойка представляет собой пустотелую чугунную отливку, на которой по направляющим типа “ласточкин хвост” перемещается сверлильная головка и стол. Стол имеет три Т-образных паза, в которых закрепляется различная оснастка.

На фундаментной плите установлен электронасос для СОЖ, в верхней части колоны монтируется шкаф  с электрооборудованием.

Фундаментная плита является резервуаром для смазывающе-охлаждающей жидкости.

Коробка скоростей предназначена для осуществления главного движения - вращения шпинделя. Вращение входного вала коробки скоростей осуществляется от электродвигателя через эластичную муфту 10 и зубчатую передачу. При помощи подвижных блоков 5, 7, 8 шпинделю сообщается от 12 до 15 скоростей. Выходной вал 2 коробки скоростей имеет шлицевое отверстие, через которое крутящий момент передается шпинделю. Через зубчатую передачу 3 вращательное движение передается на коробку подач.

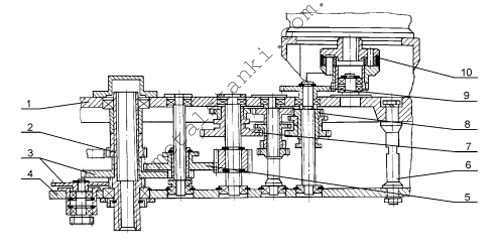

фото:коробка скоростей вертикально-сверлильного станка 1с132

Коробка подач установлена в сверлильной головке и предназначена для осевого перемещения шпинделя. При помощи двух тройных подвижных блоков осуществляется девять подач.

Выходной вал коробки подач сцентрирован с верхней опорой червяка механизма подач. На валу расположена полумуфта, передающая вращательное движение червяку механизма подач.

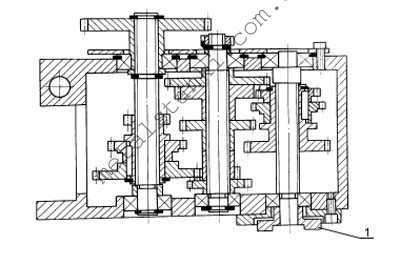

фото:коробка подач вертикально-сверлильного станка 1с132

Шпиндельная бабка 2 установлена на двух подшипниках, осевая нагрузка воспринимается нижним упорным подшипником, а усилие при выбивке режущего инструмента—верхним шариковым. Подшипники расположены в пиноли 3, которая с помощью реечной передачи перемещается вдоль оси.

Выбивка инструмента из конуса Морзе шпинделя осуществляется при помощи специального приспособления на головке шпинделя. Выбивка выполняется вращением штурвала от руки при подъеме шпиндельной бабки. Обойма 5 специального приспособления упирается в корпус сверлильной головки и рычаг 4, поворачиваясь вокруг оси», выбивает режущий инструмент.

Нижний паз шпинделя предназначен для фиксации шпонкой 7 оправки с установленной в ней фрезой при обработке плоскостей на станке 2С132ПФ2И! От выпадания шпонки из паза при фрезеровании, шпонку предохраняет быстросменная втулка, применяемая только при фрезеровании и устанавливается в пазы стакана 6.

фото:шпиндель  вертикально-сверлильного станка 1с132

Плавающий стол вертикально-сверлильного станка 1с132

Плавающий стол предназначен для сверления деталей по копиру или разметки и состоит из следующих частей: стол 1,салазки 2 и основание 3.

Стол по салазкам перемещается в продольном направлении на игольчатых подшипниках. Салазки со столом, в свою очередь, перемещаются в поперечном направлении также на игольчатых подшипниках. Роликовые игольчатые подшипники обеспечивают легкость и плавность перемещения и устанавливают стол в нужное положение.

Зажимное устройство состоящее из эксцентрикового вала 4, верхней и нижней тяг 5 и 6 а также двух клиньев 7 фиксирует стол в нужном положении.

Регулировка зажимного устройства осуществляется при помощи винта.

В процессе эксплуатации стола существует необходимость в регулировки направляющих  качения, для создания необходимого натяга между направляющими и роликами.

Основные параметры 2С132
Наибольшая высота заготовки,мм 800
Наибольшая масса устанавливаемой заготовки,кг 600
Наибольший диаметр сверления,мм 32
Пределы диаметров сверления,мм 3...35
Размеры рабочей поверхности стола,мм:
ширина 500
длина 500
Цена деления лимба,мм 0,05
Наибольше ручное перемещения шпинделя,мм 250
Количество частот вращения шпинделя 12...15
Количество рабочих подач 9
Пределы рабочих подач,мм/об 0,1...1,6
Наибольшее осевое усилия на шпинделе,Н 1500
Габаритные размеры станка,мм:
длина 1050
ширина 850
высота 2750
Масса станка,кг 1400

Паспорт на вертикально-сверлильный станок можно скачать здесь

www.metalstanki.com.ua

Обзор сверлильного станка 2С132: компоненты, характеристики, особенности

Универсальный сверлильный станок модели 2С132 с вертикальным расположением шпиндельной головки был разработан Стерлитамакским станкостроительным заводом. Он был логическим продолжением линейки подобного оборудования, выпускаемого на предприятии. В 2014 г. изготовление модели было закрыто из-за морального устаревания.

Компоненты оборудования и их особенности

Данный тип оборудования предназначен для формирования отверстий в деталях, изготовленных из различных материалов: металл, дерево или полимеры. Дополнительно на вертикально-сверлильной модели 2С132 можно делать метрическую резьбу.

Для работы на этом станке можно использовать различные типы режущих инструментов, в том числе — с твердосплавными напайками. Оборудование устанавливается для комплектации мелкосерийных и серийных производств. Нередко его применяют в приборостроении. Этому способствуют высокие показатели точности выполнения работ, а также многофункциональность.

Конструктивные особенности и технические характеристики вертикально-сверлильной модели станка 2С132:

  • несущая колонна. Соединена с плитой-основанием. По ее направляющим перемещается шпиндельная головка и рабочий стол. Дополнительно фундаментная плита имеет форму чаши для сбора охлаждающей жидкости;
  • шпиндельная головка. Она изготовлена из высококачественного чугуна методом отливки. В корпусе находятся основные компоненты станка 2С132 – коробки скоростей и передач, шпиндель, механизмы подачи;
  • механизированный стол. Имеет крестообразную форму и предназначен для перемещения заготовки относительно шпинделя сверла по координатам X и Y;
  • плавающий стол. С его помощью станок 2С132 выполняет обработку детали по копиру. Салазки имеют игольчатые подшипники с помощью которых происходит смещение в поперечном направлении.

В конструкции блока подачи предусмотрена возможность автоматического или ручного движения шпинделя к поверхности заготовки. Такая же операция есть при отводе режущего инструмента. Для оптимизации рабо

i-perf.ru

Вертикально-сверлильный станок 2С132 МП.

Условный диаметр сверления в чугуне, мм 32
Наибольший диаметр сверления в стали 45 ГОСТ 1050-88, мм 50
Диапазон нарезаемой резьбы М3 - М33
Наибольшая масса инструмента, устанавливаемого на станке, не более, кг 6
Вылет шпинделя (расстояние от оси шпинделя до направляющей колонны), мм 370
Размер конуса шпинделя наружный по ГОСТ 9953-82 Морзе 4
Цена деления лимба, мм 1
Наибольшее перемещение шпинделя, мм 250
Наибольшее расстояние от торца шпинделя до стола, мм 920
Наибольший ход подъемного стола, мм 500
Размер рабочей поверхности стола, мм 500х600
Количество Т-образных пазов и ширина пазов 2, 14Н12
Размеры основания, мм 525х800
Размер рабочей поверхности основания, мм 430х440
Количество Т-образных пазов основания и ширина пазов 2, 18Н12
Расстояние между Т-образными пазами основания, мм 200
Крутящий момент на шпинделе, не более, Нм 400
Пределы частот вращения шпинделя, об./мин. 52-2050
Максимальные частоты вращения шпинделя, об./мин. 52, 78, 120, 185, 275, 420, 550, 660,
850, 1015, 1350, 2050
Число ступеней рабочих подач шпинделя 12
Наибольшая масса и высота заготовки, устанавливаемой на рабочем столе 100 кг, 550 мм
Наибольшая масса и высота заготовки, устанавливаемой на основании 200 кг, 1000 мм
Мощность электродвигателя, кВт 4
Частота вращения электродвигателя, об./мин. 1440
Напряжение питания, В 380
Габаритные размеры, мм 1110х750х2400
Масса станка, кг 1200
Масса станка в упаковке, кг 1250

kpsk.ru

2С132 сверлильный станок


Сверлильный станок 2с132

Сверлильный станок 2с132 Всем доброго дня! На днях приобрел станок 2с132,станок не ушатаный,в заводской краске,во всем более менее разобрался,но вот с концевиком S 6 не могу понять,он не реагирует не как,как я понял из паспорта это реверс,что может быть с ним не так?в станок руки не засовывли,он практически новый,дай бог если наработал 100 часов,может на заводе не правильно подсоединили этот концевик,там 4 провода.Буду благодарен за любую информацию.
Прикрепленные изображения
Сверлильный станок 2с132

На дверце шкафа,электро-схема есть, провода подписаны, к микрику подходит три провода . От кнопок реверс есть, реле К7 срабатывает?

Сверлильный станок 2с132 К микрику подходит 4 провода,при любых монепуляциях,не чего не срабатывает,может все таки на заводе ошиблись с подсоединением,всего 4 провода,2 вместе подсоединены к внутренней части станка,один с наружи,4й самый длинный подсоединен к одному контакту,не чего не срабатывает,такое чувство,что этот микрик вообще не к чему не подключен.Я вскрывал эту часть,проверил микрон,он рабочий,стоит в положение поджатый,при нажатие размыкается,
Прикрепленные изображения
Сверлильный станок 2с132

У нас номера проводов различаются, на вашей 26 это перемычка на микрике. От кнопки реверс есть? Толчковый режим есть(желтая кнопка)?Тормоз срабатывает?

Сверлильный станок 2с132 Да все есть,желтая кнопка работает для переключения скоростей,тормоз тоже есть,срабатывает моментально,чего не увидел на видео в ютубе,там патрон продолжает вращатьс,у меня встает как кол.Вот я и думаю,что не правильно подсоединили провода,у меня сейчас крайний провод,который короткий,ближе ко мне номер 27может в нем причина? Разберу еще раз эту крышку,сделаю фото самого микрона,а так был сильно удивлен,все контакты совсем не затянуты,все отворачивается от руки,может гдето что то не поджато,хотя все прошол,шкаф собран конечно не айс. PS Реле К7 срабатывает сразу после включения станка.

Сообщение отредактировал volodaris: 21 November 2016 - 12:32

Сверлильный станок 2с132 Сходил еще раз к станку,реверс работает! только когда шпиндель вращается против часовой стрелки,как бы это совсем не к чему,он должен бы,вращаться по часовой,и делать реверс против часовой,а тут все наоборот,в чем причина?

Сообщение отредактировал volodaris: 21 November 2016 - 13:22

Сверлильный станок 2с132

Две фазы местами поменять.

Сверлильный станок 2с132 Шпиндель – не в ту сторону….рsn1 прав., Т.е фазы сети АВС попутаны - проверять и по насосу охлаждения Х14-22 (или где то дальше – вмонтаже от пускателей к коробке мотора М1. Если под включением вы понимаете включение вводного автомата то К7 работает неверно. Оно очевидно должно вкл только после нажатия кн. S2 / шпиндель вправо или S3 /шпиндель влево При не нажатом S6 его контакт тт 26-27 должен быть замкнут – а 27-29 разомкнут. И вы правы насчет S6 – к нему – три провода 26 – общий. 27 – на кнопку S3/шпиндель влево ; т29 - на S3 и реле К7 шкаф. Но может быть и еще другие ошибки. По моему электролиты С1 ..С3 проверить надо– может они высохли и потеряли емкость. При отключенном (вводным автомате Q1 прозвоните тестером провода – куда они подсоединены. По торможению: по паспорту при торможении на статор подается выпрямленное напряжение 56В – это надо проверить. Торможение зависит и от мех нагрузки на двигатель,

часть 2 электросхемы и их описание 1с132 (и остальное если надо) можно скачать по ссылке, если нет описания. http://www.chipmaker...iles/file/5213/

Сверлильный станок 2с132

Если я их поменяю,то кнопки станка будут работать не правиьно,это не вариант,видимо что то в электрике подсоединено не так,в среду придет электрик,будет разбираться,очень жаль,что вот так мог накосячить завод изготовитель.

Сверлильный станок 2с132

витя, Так может вся причина,что 27 стоит крайним,а должен стоять 26?сам реверс окаался рабочим,только не в ту сторону,поменять провода?

Сверлильный станок 2с132 насчет правого вращения: считаю - это же основное рабочее направление вращения для сверления (по Часовой Стрелке, смотрим сверху) проверить просто – Направление вращения задается пускателями К1 (вправо -рабочее) и К3 (влево -не рабочее) независимо от S6: нажат он или не нажат. Включает пускатель К1 – кнопка S2 – шп. вправо (символ на пульте вращ по часовой стрелке). S3 –К3 шп. Влево.- символ – вращ против часовой. Могли и кнопки перепутать.... Если М1 может вращаться в обе стороны, посмотрите в шкафу , какой из них включен при вращении шпинделя вправо: должен быть К1. Также пров. и для К3 Еще можно сверить подключение S6 по монтажной схеме (см. ссылку на файл В моем предыдущем сообщении - там на Рис.3 Про проверку насоса Х14 -22 уже писал – или его нет или не нужен

Сообщение отредактировал витя: 21 November 2016 - 16:05

Сверлильный станок 2с132

витя, psn61, Спасибо Вам за советы,Вы помогли мне решить проблему,с которой я ношусь несколько дней,все оказалось действительно очень просто,как мне и написали ранее,просто станок включен был не в те фазы,поменял,все заработало,до этого охж тоже текла не плохо,а теперь идет напором,надо прижимать краном,не успеет уходить обратно в емкость станины.

Сверлильный станок 2с132 Отлично, что со шпинделем получилось. По насосу охл. посмотрите здесь: http://www.chipmaker.ru/topic/6024/page__p__82747__hl__насос%20х1422__fromsearch__1#entry82747 Там по этому насосу тема.

Описание краткое в общем -http://gidroomsk.ru/...ozh-na-22-l-min

Такие насосы ставили и на расточные станки

Сообщение отредактировал витя: 21 November 2016 - 20:26

Сверлильный станок 2с132 Еще остался последний вопрос,какую функцию выполняет вторй рычаг,он имеет не большой ход,но не чего не переключает,извините за массу вопросов,но в паспорте об этом нет и слова.
Прикрепленные изображения
Сверлильный станок 2с132

Кулачком П, на лимбе, отключает механическую подачу, при заданной глубине сверления.

Сверлильный станок 2с132

psn61, Спасибо! Вроде со всем разобрался.

Сверлильный станок 2с132 Здравствуйте, Можно ли шпиндель от 2Н135 поставить на 2С132? Сверлильный станок 2с132 Атмосфера, Обязательно во всех темах, один и тот же вопрос задавать? Это одно и тоже. Сверлильный станок 2с132

psn61, Первый раз на форуме) Не знал как и что. Просто читал что они могут отличаться, причем читал на одной из веток этого форума.

Page 2

Эксплуатация и ремонт

  • Вы не можете создать новую тему
  •  Отметить этот форум прочитанным
Автор Killerchik, 27 Apr 2014
  • +  139 Ответов
  • 30916 Просмотров
Автор blacksmith, 12 Oct 2007
  • +  1411 Ответов
  • 166333 Просмотров

i-perf.ru

Универсальный вертикально-сверлильный станок 2С132 | Микроном

Сверлильный станок 2С132 (SB50) предназначен для сверления, зенкерования, развёртывания отверстий, нарезания разных резьб в заготовках из различных конструкционных материалов.

Расшифровка станка:

  • 2 – сверлильная группа станков
  • С – модернизация станка
  • 132 – максимальный диаметр сверления.

Основные составляющие элементы станка: привод, система охлаждения, сверлильная головка, электрическая схема, шпиндельная бабка, плита, коробки подач и скоростей, а также механизм их управления.

Вертикально-сверлильный станок оснащен подъёмным столом и фундаментной плитой. Наличие стола откидного типа позволяет обрабатывать детали больших размеров и расширяет возможности при применении различных приспособлений и инструментов. Плавающий стол используется для обработки деталей по копиру или разметке.

Реверсирование электродвигателя главного движения позволяет производить на станках нарезание резьбы машинными метчиками.

Сверлильный станок обладает следующими основными конструктивными особенностями:

  • на станке имеется устройство для контроля глубины сверления;
  • рабочий стол оснащен механизмом для регулировки высоты;
  • электрическое оборудование станка встроено в колонну;
  • подача СОЖ осуществляется из бака, который встроен в основание станка;
  • корпус станка из литых чугунных деталей повышенной жесткости.

Класс точности Н (нормальная точность) по ГОСТ 8-82Е. Вид климатического исполнения — УХЛ4 по ГОСТ 15150—69.

Комплектация станка дополнительными приспособлениями и инструменты расширяют технологические возможности.

Модификация станка

  • 2С132Л с круглой основной колонной
  • 2С132К с крестовым столом
  • 2С132Ц с автоматизированным управлением
  • 2С132ПФ2И с крестовым столом, наличие системы ЧПУ

Высокая надежность и производительность станка позволяет применять в промышленном производстве, на малых предприятиях и в мастерских.

Отправить запрос

www.mikronom.ru

2С132 Вертикально-сверлильный станок (2С132)

Станок вертикально-сверлильный 2С132 используется мелкими и крупными производственными компаниями для выполнения таких процессов: зенкерования, рассверливания, сверления и развертывание торцов. Использовать агрегат вполне возможно в разных климатических зонах при температуре от -10°С и до +45°С. Резкие перепады температур или длительное пребывание станка под солнечными лучами или другими источниками тепла, могут негативно отразиться на электрической схеме и отдельных узлах. Влажность воздуха в производственном помещении должна быть не более 80%.

Рекомендуется приобретать оборудование для предприятий, которые специализируются на единичном или мелкосерийном производстве продукции. После рабочих процессов может остаться немало стружки, которую нужно ежедневно очищать. Смазка узлов станка 2С132 проводится циркулярным методом с помощью насоса, за счет пресс-масленки и набивки консистентной смазки.

Расшифровка наименования механизма 2С132

Чтобы понять, что собой представляет устройство, поэтому стоит обратить внимание на буквенно-цифровой индекс:

  • 2 – означает, что станочное оборудование относится ко второй группе устройств в зависимости от их месторасположения;
  • С – особо точный станок;
  • 1 – одношпиндельные устройства;
  • 32 – наибольший диаметр рассверливания заготовок.

Модификации

На современном рынке станочных узлов представлены несколько видоизмененных моделей, а именно:

  • 2С132К с вертикально расположенным шпинделем, с движением по разным координатам и с плавающим столом;
  • 2С132Ц с вертикально расположенным шпинделем и с автоматизированным управлением;
  • сверлильный станок 2С132ПФ2И с числовым программируемым управлением и вертикально расположенным шпинделем.

Особенности конструкции

Устройство оснащено механизированным рабочим столом, который имеет возможность изменять свою высоту. Благодаря высокопрочным чугунным корпусам, которые предохраняют основные узлы станка, придают 2С132 высокую жесткость и устойчивость.

Помимо этого, качественная работа обеспечивается такими конструктивными особенностями, как:

  • имеется специальное устройство, позволяющее определять глубину высверливания;
  • электрооборудование размещено в колонне и не занимает дополнительного рабочего пространства;
  • станок устроен таким образом, что имеется возможность дополнительно укомплектовывать 2С132;
  • сверлильный стол имеет специальные зажимы, за счет чего происходит плотное фиксирование рабочей области;
  • подача смазочно-охлаждающей жидкости происходит из бака, который расположен в основании.

Преимущества

Станочное оборудование 2С132 применяется для обработки, как металлических, так и неметаллических деталей. Заготовки подаются вручную оператором на рабочий стол, после чего движущееся ограждение закрывает устройство.

Работа за станком считается полностью безопасной для оператора, так как имеются защитные элементы:

  • внешний механизм для запора вводного выключателя;
  • блокировки;
  • фиксаторы рукояток;
  • предохранители;
  • специальные ограждения, которые ограничивают специалиста от зоны сверления.

Станок устанавливается таким образом, чтобы вокруг 2С132 было достаточно свободного места, которое необходимо для комфортной работы оператора. Стоит учитывать, что дверца шкафа с электрическим оснащением должна открываться на 120 градусов.

Цена 2С132 зависит от того, какими дополнительными элементами оснащен станок. Такое оборудование не займет много места и при этом позволит уменьшить в несколько раз себестоимость изготавливаемых изделий.

stanew.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
