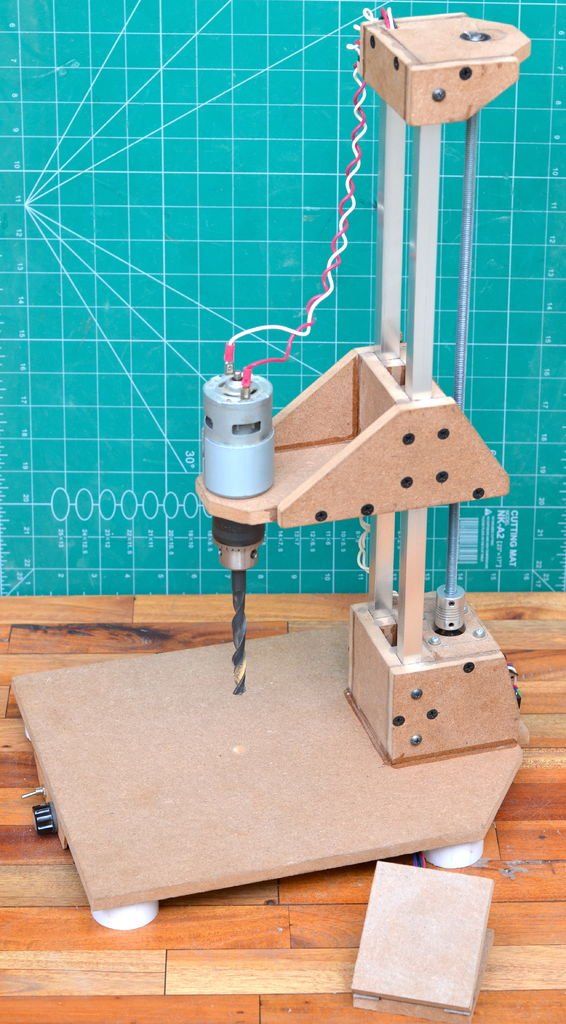

Как сделать портативный сверлильный станок из обрезков фанеры своими руками

Чтобы с помощью бытовой дрели точно выполнить отверстие по месту и направлению, нужна твердая рука и немалая практика. Но если сделать оснастку из двух стоек и подвижной каретки, даже начинающий мастер справится со сверлением любой точности.

Понадобится

• Дрель;
• круглый стержень;
• остатки фанеры;
• обрезки брусков из дерева;
• винты;
• пластины противоскольжения;
• пружина растяжения.

Для работы нужны:

инструменты для измерений и разметки, различные виды пил, два типа станков, тиски столярные и гриндер.

Процесс изготовления оснастки

Идея состоит в том, чтобы надежно «запаковать» дрель в подвижную каретку, скользящую в стойках, опирающихся на подошву-основание. Для точности сборки оснастки на заднюю часть корпуса дрели наносим точку – проекцию центра сверла, зажатого в патроне. Измеряем диаметр силового пояса спереди корпуса дрели. Выпиливаем прямоугольник из толстой фанеры заданных размеров.

И по центру выполняем отверстие приблизительно нужного диаметра.

Для доводки отверстия обрабатываем его на шпиндельно-шлифовальном станке. Из 6-мм фанеры выполняем прямоугольную заготовку шириной немного больше ширины узла с отверстием и крепим их между собой.

Под фанеру над задним торцом корпуса дрели помещаем поперечину из фанеры с выбранной выемкой для плотного прилегания к корпусу дрели.

От бруска из дерева отрезаем два равных отрезка нужной длины и сечения.

Прижимаем их вертикально по бокам к задней части корпуса дрели и упираем сверху в полоску фанеры с выемкой.

Не меняя положения элементов, прикручиваем к вертикальным стойкам планку с выемкой.

Снизу к стойкам также прикручиваем планку с небольшой выемкой для плотного прилегания к корпусу дрели.

Выступающие за пределы поперечных планок части стоек удаляем на циркулярке.

Надеваем ни силовой пояс дрели нижний поперечный узел каретки с прикрученным к нему прямоугольником фанеры, другой торец которого точно ложится на верхний узел каретки.

В таком положении «крышу» прикручиваем винтами к стойкам. Возвращаем дрель, затем заднюю поперечину на место и затягиваем винт. Подручными средствами проверяем точность расположения дрели в каретке.

Из толстой фанеры вырезаем две одинаковых стойки, в которых по центру продольно на циркулярке выполняем пазы 6×6 мм.

Стойки пазами внутрь параллельно и симметрично друг другу соединяем квадратом из 6-мм фанеры. Убеждаемся, что они собраны правильно.

В стойки сверху заводим в пазы края крышки каретки.

Из 20-мм фанеры делаем подошву, вырезая в ней полукруглую выборку с закругленными краями.

Прикручиваем основание к торцам стоек со стороны нижнего поперечного узла подвижной каретки.

К подошве с контактной стороны приклеиваем 4 пластины противоскольжения из резины.

Одну стойку и каретку соединяем пружиной сжатия для возврата дрели вверх по завершении сверления.

Дрель с оснасткой полностью готова к работе.

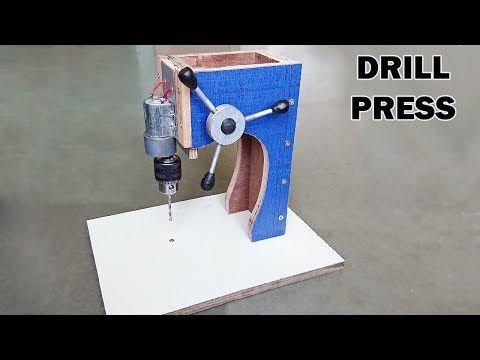

Смотрите видео

Очень точная сверлильная стойка под дрель из дерева своими руками – https://sdelaysam-svoimirukami.ru/6737-ochen-tochnaja-sverlilnaja-stojka-pod-drel-svoimi-rukami.html

Простой сверлильный станок своими руками (39 фото изготовления)

Подробное описание изготовления самодельного сверлильного станка своими руками.

Приветствую! С помощью сверлильного станка, можно быстро и главное точно сверлить отверстия в деталях и заготовках. Сделать такой станок можно своими руками из обычной электродрели.

Процесс изготовления сверлильного станка
Материалы для изготовления:

• пара б/у автомобильных амортизаторов;
• электродрель с силовой ручкой;
• две корпусных подшипника;
• цепь и звездочка;
• профильная прямоугольная труба;
• рукоятка подачи шпинделя;
• стальной лист, пластины и уголок;
• шпилька, болты, шайбы и гайки;
• пружина.

Изготовим вертикальную стойку. По разметке к широкой стороне профильной трубы привариваем отрезок цепи.

Изготовим передвижную каретку. Используя корпуса подшипников, размечаем и сверлим в стальной пластине отверстия для их крепления метизами.

На шпильку, просунутую через подшипник, наворачиваем гайку, надеваем звездочку и закрепляем второй гайкой.

Другую пластину размечаем под установку и приварку по ее центру профильной трубы.

Очищаем старые амортизаторы, и просверлив днища, сливаем масло, и сбиваем крышки. Обмотав алюминиевой фольгой зеркала штоков и резьбу, помещаем их в дробеструйную камеру для полной очистки. В конце удаляем рычаги.

Укладываем амортизаторы верхней частью в уголки на уровне скошенных полок и привариваем.

Фиксируем амортизаторы параллельно на стальной пластине за уголки с помощью сварки.

К торцам штоков с нанесенной краской прикладываем отрезок профильной трубы и по отметкам сверлим два отверстия.

Укладываем ее плашмя и в центре ставим ножками наружу П-образную скобу, и привариваем.

У куска профильной трубы длиной, равной ширине большей стороны, удаляем противоположную грань. В центре квадратного основания сверлим отверстие.

Кусок круглой трубы разрезаем по образующей и привариваем по краям разреза ушки с двумя отверстиями. Получился, своего рода, хомут.

В деталь из профильной трубы изнутри вставляем болт и привариваем за головку. Закрепляем метиз в тиски, вдоль ножек ставим хомут ушками вверх и соединяем их сваркой.

Заводим П-образную скобу на профильной трубе между амортизаторами, тогда штоки войдут в ее отверстия. Накручиваем на резьбу штоков гайки и затягиваем их.

На фото: хомут для крепления дрели

Переворачиваем амортизаторы и на ножку скобы укладываем узел из подшипниковых корпусов, шпильки и звездочки. Привариваем пластину узла к скобе.

Укладываем на узел, тогда звездочка войдет в зацепление с цепью, и привариваем амортизаторы к пластинам.

Изготовим основание для станка.

К основанию станка, болтами крепим вертикальную стойку.

На шпильку надеваем рукоятку подачи шпинделя и закрепляем гайкой. Для удобства, на рукоятки накручиваем пластиковые шарики.

Хомутом крепим дрель.

Сверлильный станок готов к работе, чтобы было удобно использовать заготовки при сверлении, на основании станка, установим тиски.

В этом видео, показано изготовление сверлильного станка

10 лучших инструментов, необходимых для начала работы с проектами «сделай сам»

Домашние DIY

Yara Smith2 ноября 2020 г.

0 4,200 5 минут чтения

Вы можете спросить себя, что такое проект «сделай сам». Для тех, кто хочет сделать все сам, проекты DIY действительно интересны. DIY означает «сделай сам» и обычно означает, что вместо того, чтобы нанимать подрядчика для выполнения работы, вы делаете это сами . В настоящее время Интернет заполнен видеороликами и учебными пособиями для выполнения широкого спектра проектов по созданию и улучшению. Но почти все они требуют специальных инструментов. В этой статье мы поговорим о необходимых инструментах для начала работы с проектами «сделай сам».

Первая остановка, ручные инструменты!

Ручные инструменты

Ручные инструменты  – это основные инструменты, которые должны быть у вас дома, даже если вы не собираетесь много заниматься своими руками. Чтобы иметь полный и готовый к использованию набор инструментов как для самостоятельной работы, так и для мелкого домашнего ремонта, вам потребуется следующее:

Резак

Резак или универсальный нож — это инструмент, используемый для самостоятельной резки различных материалов. . Эти инструменты «сделай сам» являются одним из наиболее часто используемых инструментов во многих проектах. С их помощью можно резать бумагу, картон, пластик и многие другие материалы. Наиболее выгодным моментом этих ручных инструментов является то, что их лезвия сменные, и вы можете легко заменить лезвие, когда оно изнашивается. Самое главное, на что нужно обратить внимание, это насколько надежно лезвие находится внутри резака. В некоторых дешевых и некачественных резаках лезвие не плотно прилегает к ножу, что небезопасно в использовании.

Отвертка

Отвертки  – это не просто инструменты для самостоятельного изготовления. Если вы имеете привычку покупать мебель в ИКЕА, то знаете, что собрать ее без отвертки невозможно. Почти все в вашем доме крепится друг к другу с помощью винтов. Итак, когда вы хотите их починить, вам нужна отвертка, чтобы выкрутить винты и после ремонта вернуть их в исходное положение. Наиболее распространенными типами винтов являются винты с плоской и крестообразной головкой. Таким образом, вы должны иметь эти два типа отверток в своем наборе инструментов. Вы можете встретить другие типы винтов в своем путешествии своими руками, но по сравнению с этими двумя они встречаются редко. При покупке отвертки обратите внимание на то, как она ощущается в ваших руках. Потому что постоянная работа с неудобной отверткой может привести к повреждениям в будущем.

Молоток

Гвоздь бесполезен без молотка. Конечно, можно использовать один из ваших ботинок, чтобы забить гвоздь в стену, но это будет не так эффективно. И есть возможность испортить обувь! Забивание гвоздей — не единственная работа, которую может выполнять молоток. В любой задаче, требующей удара, молоток может иметь большое значение! Выбирая молоток для самодельных работ, убедитесь, что у него гладкая головка и изогнутая лапка. Гладкая головка предназначена для забивания молотком, а лапка — для извлечения гвоздей из заготовки. Взгляните на коллекцию молотков Ronix.

Разводной гаечный ключ

Следующим обязательным инструментом для самостоятельной сборки является разводной гаечный ключ. Эти ключи представляют собой универсальные ручные инструменты, которые можно использовать для затягивания или ослабления болтов. Поскольку вы можете регулировать их губки, вы можете использовать их с широким спектром болтов и гаек. Хороший разводной ключ изготовлен из прочного материала и имеет прочные губки. Разводные ключи Ronix отличаются высокой прочностью и изготовлены из лучших в отрасли сплавов.

Ручная пила

Для резки более твердых и толстых заготовок одной фрезы недостаточно. Вам нужна ручная пила. Существуют различные ручные пилы для резки различных материалов. Если вы хотите больше работать с деревом, то вам нужна ручная пила по дереву. Но если ваши проекты DIY связаны с металлическими предметами, то ручная пила по металлу будет вам полезна. Ronix  предлагает широкий ассортимент ручных пил, и вы можете выбрать ту, которая больше всего соответствует вашим потребностям.

Рулетка

Независимо от того, умеете вы или нет, измерительная лента необходима в каждом доме. Хорошая измерительная лента имеет лезвие с нейлоновым покрытием, что обеспечивает ее долговечность. Он также имеет прочный корпус для защиты инструмента от падения любого вида удара. Если вам нужна высококачественная, прочная и надежная измерительная лента, обратите внимание на измерительные ленты Ronix.

Теперь, когда мы рассмотрели необходимые ручные инструменты, давайте обсудим более продвинутые инструменты; мощные инструменты своими руками!

Связанная статья : История измерения и точности

Электроинструменты

Электроинструменты  обладают большей прочностью, скоростью и точностью по сравнению с их ручными аналогами. Вот почему они широко популярны среди заядлых мастеров по всему миру. Вот основные инструменты DIY, которые вам понадобятся, чтобы начать свои проекты DIY.

Дрель

Электродрель — один из самых практичных и полезных инструментов для самостоятельной работы, которым может владеть каждый.0016 . Вы можете использовать дрель, чтобы делать отверстия в различных материалах, таких как дерево, металл и даже бетон, если ваша дрель имеет функцию удара. Более того, если ваша дрель оснащена функцией прямого/обратного хода, вы даже можете использовать ее для завинчивания и отвинчивания. Хорошая дрель удобно лежит в руках и имеет эргономичный дизайн. Когда вы покупаете дрель для проектов «сделай сам», не забудьте также взять несколько сверл; потому что часть, которая на самом деле выполняет сверление, – это само сверло, а дрель без сверла бесполезна. Сверла бывают разных форм и размеров. В зависимости от материалов, с которыми вы собираетесь работать, вы можете выбрать подходящие сверла. Например, если вы хотите сделать большие отверстия в дереве, вам следует купить плоскую фрезу. Ознакомьтесь с широким ассортиментом дрелей Ronix, чтобы найти то, что подходит именно вам!

Угловая шлифовальная машина

Угловая шлифовальная машина широко используется как в промышленности, так и в качестве домашнего инструмента. Угловая шлифовальная машина с правильными дисками и колесами помогает резать металлические заготовки, выравнивать поверхности и удалять лишний материал. Отличная и мощная угловая шлифовальная машина может ускорить выполнение ваших задач, помочь вам сэкономить много энергии и усилий. Если вы собираетесь купить угловую шлифовальную машину, обратите внимание на диаметр ее круга. Обычно эти электроинструменты с диаметром колеса 115 мм представляют собой мини-угловые шлифовальные машины и менее мощные, чем те, которые имеют диаметр колеса 180 мм. И помните, вам нужно покупать разные колеса, если вы хотите делать с ними разные приложения

Механизмы безопасности

Иногда работа с ручными и электроинструментами становится опасной. Чтобы снизить вероятность получения травмы, есть некоторые защитные приспособления, которые вы должны иметь и использовать во время своих проектов «сделай сам».

Защитные очки

При резке, шлифовке и даже ударе молотком мелкие кусочки материала могут разлетаться. Защитные очки защитят ваши глаза от этих крошечных осколков. Пара качественных защитных очков обеспечивает защиту глаз и позволяет полностью видеть рабочую зону.

Перчатки

Перчатки защищают ваши руки от травм. Они также обеспечивают более надежный захват заготовок, с которыми вы работаете. Еще один момент использования перчаток заключается в том, что они не пропускают тепло к вашим рукам. Некоторые из них также могут защитить вас от поражения электрическим током. Поэтому всегда рекомендуется надевать перчатки перед началом работы.

Маска

Поскольку при работе над проектами «сделай сам» обычно образуется много пыли, ношение маски защитит ваши легкие и дыхательную систему. Если вы работаете со специальными химическими веществами, вам необходимо приобрести специальную маску, поскольку обычные маски не препятствуют попаданию химических веществ в ваши легкие.

По нашему мнению, эти инструменты для самостоятельной сборки необходимы тем, кто только начинает заниматься своими делами.

Если вы считаете, что мы что-то упустили, не забудьте сообщить нам об этом в комментарии.

Статья по теме: История ручных инструментов

Статьи по теме

Взгляд на работу сверлильных станков и принцип их работы?

Задумывались ли вы когда-нибудь, как можно просверлить отверстия в заготовке, не причинив ей повреждений?

Так что же такое сверлильный станок? Это инструмент, который специалисты часто используют для проделывания отверстий в различных поверхностях, включая дерево, алюминий, сталь и бетон. Сверлильные станки часто используются в строительном секторе, а также владельцами мастерских для таких задач, как резка мрамора и кирпичная кладка. Они также используются в различных самодельных приложениях. Эти устройства с приводом от двигателя имеют инструмент для резки концов, который используется для сверления поверхностей.

 Сверлильные станки вращаются и забивают заготовку во время работы. В ударном или ударном режиме сверло будет вибрировать и продвигаться вперед так же быстро, как и втягиваться. Из-за этого инструменты способны быстро делать отверстия, которые могут проникать даже в твердые стены. Эти электроинструменты также очень полезны для создания каналов в стене, чтобы можно было спрятать провода и кабели. Существуют различные функции сверлильных станков, которые также можно использовать для конкретных промышленных задач, в том числе для изготовления отверстий в каналах. Функции буровых машин разнообразны и используются в различных отраслях промышленности, включая нефтегазовую, металлургическую, сталелитейную, металлургическую и металлургическую.

Столбец:

Важнейшей частью сверлильного станка является колонна.

Он поддерживает сверлильный станок и все другие его компоненты, включая стол, руку, шпиндель и электродвигатель для передачи мощности, среди прочего.

Колонна изготовлена ​​из длинного стержня, часто из стали. Таблица и столбец параллельны друг другу. Это указывает на то, что столбец таблицы и таблица, в которой он размещен, образуют 9угол 0°.

Шпиндель

Еще одним важным компонентом сверлильного станка является шпиндель. Инструмент удерживается шпинделем, что также способствует вращению инструмента. Патрон расположен в основании шпинделя. Шпиндель удерживается на месте рычагом, который находится там. Колонка привязана к ним.

Возвратная пружина шпинделя упрощает подъем и опускание шпинделя. Вес шпинделя очень важен для более эффективной работы сверлильного станка.

Основание

Основание служит для стабилизации и поддержки колонны. Как правило, сталь или железо составляют основу.

Сверлильные кондукторы

Вы когда-нибудь слышали о сверлильных станках? Их основное применение — многозадачность. Что делать, если вы хотите просверлить несколько отверстий в определенном направлении? Сверла используются для создания нескольких отверстий в одном направлении. Наряду со втулками для сверл, кондукторы для сверл прочно удерживают сверла на месте и помогают направлять их по прямой линии.

Рабочий стол

Рабочий стол используется для удержания готовых к сверлению заготовок. В зависимости от применения рабочий стол можно сдвинуть вверх или вниз. Просто поднимите рабочий стол, если хотите сверлить под большим углом.

Наряду с Т-образными пазами и отверстиями рабочий стол имеет дополнительные функциональные элементы, которые можно использовать для удержания заготовок в различных приложениях, связанных с сверлильными станками.

Силовая передача

Электродвигатель обеспечивает питание сверлильного станка. Передача мощности обеспечивается клиновым ремнем и двумя блоками шкивов. Стеки шкивов используются для измерения скорости вращения шпинделя.

Как использовать сверлильные станки и как они работают:

• Сначала наметим область, где на ней будут делаться отверстия.
• Во-вторых, после сборки деталей с помощью сверлильного станка мы берем острый цилиндрический многогранный режущий инструмент, помещаем его в патрон и надежно закрепляем.
• В-третьих, расположите блок заготовки на столе сверлильного станка так, чтобы наконечник инструмента был параллелен месту, указанному на блоке зажимом поворотного стола.
• В-четвертых, перемещайте стол вдоль столбца до тех пор, пока инструмент и блок не разделятся на определенную величину.
• Наконец, мы включаем питание, позволяем инструменту начать вращаться вручную и следим за тем, чтобы он двигался прямолинейно в направлении блока, пока не начнет вращать рычаг. Затем мы позволяем инструменту продолжать вращать рычаг, пока он не пробьет блок.

Вот как можно проколоть блок, не повредив его. Метод сверления отверстий в блоке с использованием вращающегося инструмента известен как сверление, а используемое устройство известно как сверлильный станок или сверлильный станок.

Преимущества сверлильных станков:

Среди многих преимуществ сверлильного станка:

• Высокая скорость. Основным преимуществом сверлильного станка является его способность быстрее просверливать отверстия в заготовке и выполнять другие задачи по сверлению с приемлемой скоростью.
• Высокий выход: может обеспечить высокий выход. Скорость машины росла по мере ее развития, и, в частности, после появления автоматических и радиально-сверлильных станков производительность резко возросла.
• Простота в использовании: очень проста в использовании. Простота ситуации постоянно поддерживает высокую производительность операторов.
• Высокая гибкость: множество шпинделей, автоматические функции и возможность сверления отверстий под любым углом — это лишь некоторые из качеств, которые делают современные сверлильные станки такими адаптируемыми.
• Более длительный срок службы и низкие затраты на техническое обслуживание: Машины требуют минимального обслуживания и имеют очень долгий срок службы.
