Сверлильный станок для печатных плат своими руками
Содержание: Общая информация о сверлильных станках Особенности оборудования для сверления отверстий в печатных платах Как устроен станок для сверления отверстий в печатных платах Конструктивные элементы сверлильного мини-станка Порядок сборки самодельного устройства. Сверлильный станок для печатных плат относится к категории мини-оборудования специального назначения. При желании такой станок можно сделать своими руками, используя для этого доступные комплектующие. Любой специалист подтвердит, что без использования подобного аппарата трудно обойтись при производстве электротехнических изделий, элементы схем которых монтируются на специальных печатных платах.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Самодельная настольная сверлилка (дрель) для печатных плат – мини сверлильный станок своими руками
- Сверлильный станок для печатных плат своими руками: чертежи, фото, видео
- Мини сверлильные станки для печатных плат своими руками
- Сверлильный станок для печатных плат своими руками
- Буратор. Сверлильный станок для печатных плат
- Мини сверлильный станок своими руками
- Самодельная настольная сверлилка (дрель) для печатных плат – мини сверлильный станок своими руками

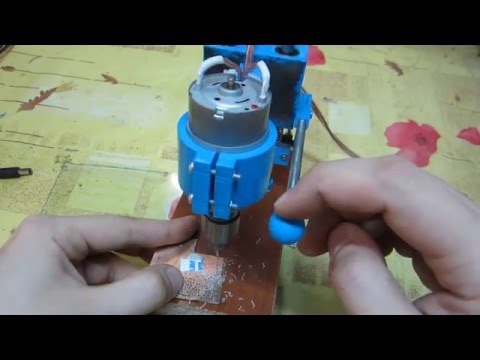

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Самый лучший сверлильный PCB станок.
Своими руками.

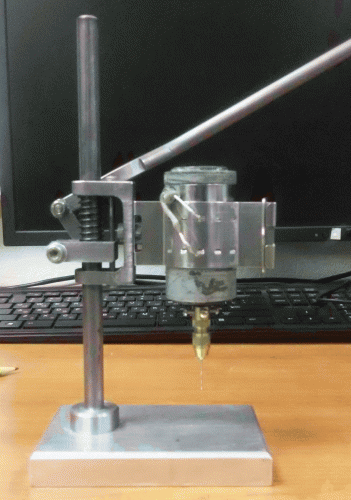

Самодельная настольная сверлилка (дрель) для печатных плат – мини сверлильный станок своими руками
Сверление отверстий в печатных платах процесс долгий и трудоемкий, требующий высокой точности, ведь от качества отверстий будет зависеть качество печатной платы. Надоело мне сверлить платы ручной электродрелью, поэтому решил сделать небольшой сверлильный станок специально для печатных плат. Конструкцию станка хотелось сделать, как можно проще и надежнее, чтобы его мог изготовить любой радиолюбитель.
Поэтому недолго думая я разработал простую и очень надежную конструкцию миниатюрного сверлильного станка для печатных плат, чертеж которого представлен на этом рисунке.
Чертеж сверлильного станка для печатных плат. Скачать чертеж сверлильного станка для печатных плат. Детали для сверлильного станка легко изготовить на токарном станке или заказать знакомому токарю.
Цанговый патрон для крепления сверла купил на Алике. Если будете заказывать патрон обратите внимание на диаметр вала электродвигателя, потому, что валы бывают четырех размеров 2.
Благо в Китае сего добра навалом. В комплекте с любым патроном прилагается пять цанговых переходников под разные сверла диаметр которых 0. Для сверления отверстий в печатных платах лучше всего использовать специальные сверла из твердого сплава сделанные в Японии купленные в Китае на Алике. Диаметр хвостовика 3 мм, диаметр рабочей части сверла 0. Как показала практика это самый универсальный размер отверстий подходит для большинства радиодеталей.
Для питания электродвигателя и светодиодной подсветки применяется простейший 12 вольтовый блок питания состоящий из трансформатора, четырех диодов и конденсатора. Спрятано это дело под металлическим кожухом на котором установлен выключатель отключающий сетевое питание трансформатора В.
Схема блока питания для сверлильного станка состоит из четырех диодов IN и одного конденсатора mf 25V.Так, что проблем с радиодеталями быть не должно. Трансформатор любой маломощный на 12В 0. Светодиодная подсветка подключается параллельно к контактам электродвигателя.
В качестве источника света я использовал небольшую прямоугольную светодиодную панельку. Скачать схему блока питания для сверлильного станка. Печатная плата блока питания для сверлильного станка. Скачать печатную плату блока питания для сверлильного станка в формате lay. Механизм подачи очень простой. При нажатии на рычаг плата поднимается вверх и таким образом происходит сверление отверстий.
Конечно можно было сделать с верхней подачей, как в обычных сверлильных станках… Но зачем усложнять конструкцию? Все и так отлично работает. Рекомендую посмотреть видеоролик о том, как сделать сверлильный станок для печатных плат своими руками. Схема блока питания для сверлильного станка. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован.
Комментарий Имя E-mail Сайт.
Сверлильный станок для печатных плат своими руками: чертежи, фото, видео
В этой статье мы поделимся с вами разработанным нами станком для сверления печатных плат и выложим все материалы, необходимые для самостоятельного изготовления этого станка. Все что понадобится, это распечатать детали на 3D-принтере, порезать фанеру лазером и закупить некоторые стандартные комплектующие. В основе конструкции довольно мощный 12ти вольтовый двигатель из Китая. В комплекте с двигателем они продают еще патрон, ключ и десяток сверел разного диаметра.
Самодельный сверлильный станок для печатных плат. Охладитель своими руками из трубки и двух капельниц. 0.
Мини сверлильные станки для печатных плат своими руками
Если вам надоело использовать шуруповерт для сверления отверстий в печатных платах, часто менять сломанные сверла, если хотите, чтобы просверленные отверстия на плате были ровными и располагались ровно там, где нужно, тогда вам пора сделать настольный сверлильный мини станок своими руками.
Подобная сверлилка заводского изготовления стоит больших денег и не всегда может удовлетворить ваши потребности. Чтобы подача шпинделя была четко вертикальной, используем линейную направляющую рельсового типа в качестве самоцентрирующегося устройства вертикальной подачи. Начнем с изготовления из алюминиевого профиля крепления для устройства вертикальной подачи. Его высота должна обеспечивать надежную фиксацию минидрели, но не должна мешать зажиму цанги. Обрежьте кусок алюминиевого профиля примерно так, как показано на фото и отшлифуйте края. Затем смонтируйте профиль на рельс линейной направляющей.
Сверлильный станок для печатных плат своими руками
С изобретением станков человечество серьезно продвинулось в сфере производства различного рода деталей и механизмов. Станки стали настоящим подспорьем для любого, кто намеревается обрабатывать металлы, дерево и любые другие материалы. Ведь эти устройства изначально предназначаются для выполнения довольно специфических работ, которые по-другому вам качественно выполнить не удастся.
Самодельный станок для печатных плат из направляющей рейки.
Поэтому для сверления печатных плат многие радиолюбители изготавливают самодельные настольные или ручные мини сверлильные станки. Предлагаю Вашему вниманию разработанную и сделанную своими руками конструкцию настольного сверлильного станка, изготовленную из подручных деталей.
Буратор. Сверлильный станок для печатных плат
Забыли пароль? Изменен п. Расшифровка и пояснения – тут. Автор: Renke , 16 апреля в Самодельные станки. Двигается движок, зделано как видно из микроскопа, только в место окуляра -мотор, а стол держатель вроде от нивелира удобно виставлять соосность сверла со столом перпендикуляр.
Мини сверлильный станок своими руками
Логин или эл. Войти или Зарегистрироваться. Авторизация Логин или эл. Сверлильный станок для печатных плат своими руками. Почти год назад собрал, наконец то и я станочек для для сверления печатных плат. До этих пор я, как и многие другие пользовался небольшим движком с насаженным на вал патроном.

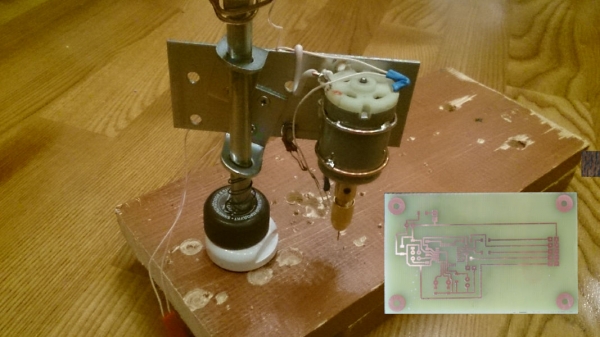

Самодельный сверлильный станок для печатных плат Настольная стационарная лампа своими руками – ; Простейший.
Самодельная настольная сверлилка (дрель) для печатных плат – мини сверлильный станок своими руками
Что делать если дома нет сверлильного станочка для печатных плат? Покупать конечно же дорого, да и бывает что станок не нужен для частого использования. Предлагаю вам 2 простые идеи для самостоятельного изготовления сверлильного станочка своими руками. Первый вариант очень прост, для его изготовления нам понадобится электродвигатель от кассетных магнитофонов.
Чаще всего для сверлильных работ применяются обычные дрели, так как работы по сверловке особой сложностью не отличаются. Поэтому сверлильные станки в большинстве случаев домашним мастерам не нужны.
Самый простой способ сверления печатных плат, держа двигатель с насаженным патроном для сверла в руках. При этом не раз ломались свёрла, и каждый радиолюбитель в мыслях ругал себя, и в следующий раз при изготовлении “печатки” – обязательно хотел что-то изменить в этом процессе.
Сверление отверстий в печатных платах процесс долгий и трудоемкий, требующий высокой точности, ведь от качества отверстий будет зависеть качество печатной платы. Надоело мне сверлить платы ручной электродрелью, поэтому решил сделать небольшой сверлильный станок специально для печатных плат. Конструкцию станка хотелось сделать, как можно проще и надежнее, чтобы его мог изготовить любой радиолюбитель. Поэтому недолго думая я разработал простую и очень надежную конструкцию миниатюрного сверлильного станка для печатных плат, чертеж которого представлен на этом рисунке.
С момента изобретения станка производство различных механизмов и деталей значительно продвинулось. Данные устройства позволяют выполнять довольно специфические работы на более качественном уровне. К данному типу оборудования можно отнести и самодельный сверлильный станок для печатных плат, используемый в радиоэлектронике и смежных областях.
Строительство и самоделки своими руками
2019-07-05
Всем привет! Вот сотворил простой токарный станок по дереву.
Читать далее
2019-07-04
Самодельная наковальня, сделанная своими руками.
Читать далее
2019-07-03
Самодельный гидравлический листогиб своими руками, подробное описание изготовления с фото.
Читать далее
2019-07-02
Сделал самодельный электролобзик своими руками, для выпиливания различных поделок.
Читать далее
2019-07-01
Простой самодельный заточной станок для ножей фуганка, сделан своими руками.
Читать далее
2019-06-29
Самодельная пила циркулярка сделанная своими руками, фото и описание самоделки.
Читать далее
2019-06-28
Простой самодельный веломобиль своими руками для ребёнка, подробные фото пошагового изготовления самоделки.
Читать далее
2019-06-27
Самодельный ковочный молот рессорного типа, с электро приводом, фото и описание самоделки.
Читать далее
2019-06-26
Самодельная механическая пила по металлу своими руками.
Читать далее
2019-06-26
Сделал самодельный сверлильный станок своими руками из двигателя от стиральной машины и прочего металлолома.
Читать далее
2019-06-24
Мощный самодельный сверлильный станок своими руками, сделанный из дрели и рулевой рейки, фото и подробное описание всего процесса изготовления.
Читать далее
2019-06-23
Самый простой самодельный токарный станок по дереву, сделанный своими руками в домашних условиях из подручных материалов.
Читать далее
2019-06-22
Самодельный кругорез по металлу, сделанный своими руками, фото и описание конструкции самоделки.
Читать далее
2019-06-20
Самодельный мотобур, сделанный своими руками из бензопилы «Дружба».
Читать далее
2019-06-18
Простой самодельный отрезной станок по металлу, изготовленный из болгарки, подробные фото и описание.
Читать далее
2019-06-17
Простое самодельное приспособление для резки труб болгаркой.
Читать далее
2019-06-14 4 комментария
Всем доброго времени суток! Хочу представить Вашему вниманию, свой самодельный токарный станок. Изготовлен слесарно, без стороннего оборудования, в домашних условиях.
Читать далее
2019-06-13
Простой заточной станок, сделанный из болгарки своими руками, фото и подробное описание.
Читать далее
Все, что вам нужно знать о процессе
Сверление печатной платы — сложный процесс, требующий высокого уровня знаний для предотвращения потерь.
Даже самая маленькая ошибка может привести к значительным повреждениям, поэтому очень важно правильно выполнить эту часть производства печатных плат.
Печатная плата требует отверстий в соответствии с особыми требованиями. Некоторые из этих отверстий помогают монтировать компоненты, а другие соединяют разные слои платы. Каждое из этих отверстий просверливается в плате, и это необратимый процесс. Подробный обзор типов отверстий, оборудования для сверления и процессов сверления поможет вам понять процесс производства печатной платы.
(LogitroniX / pixabay)
Содержание
Типы просверленных отверстий в печатных платах
Просверленные отверстия в печатных платах можно классифицировать в зависимости от их текущей несущей способности. Однако эта классификация не распространяется на важность просверленных отверстий в структуре печатной платы. Лучший способ классифицировать просверленные отверстия — в соответствии с их использованием в печатной плате. Рассмотрим типы ниже:
Неметаллизированные сквозные отверстия
Крепеж.
Крепеж гарантирует, что любой установленный компонент, требующий дополнительной поддержки, будет установлен правильно. Основная роль крепежных элементов – механическое обоснование.
Монтажные отверстия. Эти отверстия предназначены для механических креплений в установках, где не важен вертикальный зазор.
Зенковка отверстий. Эти отверстия используются для крепления плат, в которых вы опускаете головку болта под поверхность.
Металлизированные сквозные отверстия
Прессовая посадка. Эти отверстия не требуют пайки или заполнения, поскольку они подходят для выводов компонентов печатной платы со сквозными отверстиями.
Глухие переходные отверстия. Глухие сквозные отверстия обеспечивают соединение между поверхностью и внутренним слоем штабеля вверх. В отличие от сквозных переходных отверстий, глухие переходные отверстия применяются только к целевым слоям.
Погребенные Виас.
Скрытые переходные отверстия — это соединения между внутренними слоями, которые не распространяются на верхнюю или нижнюю поверхности.
Микроотверстия. Переходные отверстия Micro отличаются от других переходных отверстий своим размером. Они используются для маршрутизации сигналов высокой плотности и могут быть скрытыми или скрытыми.
Тепловые переходы. Тепловые переходы не проводят ток; однако они используют высокую скорость передачи меди для отвода избыточного тепла, обычно от мощного компонента с поверхности платы.
Оборудование для сверления печатных плат
Сверление печатной платы — обычная процедура, но это также деликатный процесс, требующий специального оборудования. В то время как для сверления используются многие типы станков с числовым программным управлением (ЧПУ), более крупные производственные могут сверлить около 30 000 отверстий в час со скоростью до 110 000 об/мин. Всего в процессе бурения используются три типа машин:
- Автоматическая дрель
- Мельничный станок
- Лазерная дрель
Большинство производителей комплектующих изготавливают печатные платы с помощью автоматизированного сверлильного станка, но эти станки также различаются по своим спецификациям.
Фрезерные станки полезны из-за их различной гибкости, которая помогает формировать доску и выполнять различные операции сверления. Для небольших отверстий, таких как микроотверстия, лучше всего подходит лазерная дрель.
Соображения по правильному выбору сверла
Помимо основных требований сверления отверстий в печатной плате, инженеры-компоновщики могут помочь с проектированием платы следующими способами:
Сверла одного диаметра
Если на доске много отверстий разного диаметра, может потребоваться замена сверл в середине процесса сверления. Эти изменения могут привести к ошибкам допуска между отверстиями и их размером. Таким образом, вы должны стандартизировать требования к размеру отверстия.
Минимальный диаметр сверла
Для досок толщиной 62 мил размер механического сверла должен быть 6 мил или больше. Сверла малого размера труднее просверлить механически, а из-за соотношения сторон их еще труднее наносить на пластины. Эта проблема потребует использования дорогостоящего процесса лазерного сверления, поэтому для досок размером более 62 мил вам потребуется инвестировать в сверло большего размера.
Использование глухих и скрытых переходных отверстий
Не используйте глухие и скрытые переходные отверстия, если они не требуются для конструкций с высокой плотностью размещения. Процесс наращивания глухих и скрытых переходных отверстий значительно удорожает плату.
Советы и рекомендации по сверлению печатных плат
Поскольку сверление требует аккуратности и аккуратности, вот несколько советов и рекомендаций, которые помогут вам сделать этот процесс надежным:
- Перед сверлением настоящего отверстия необходимо просверлить направляющее отверстие. Это не позволит сверлу «ходить» и соскальзывать с другими компонентами во время сверления.
- Для точности используйте прямое сверло даже при сверлении под углом. Размеры бурового долота определяются проектировщиком.
- Используйте сверло соответствующего размера, чтобы не повредить печатную плату.
- Используйте сверло с нужной скоростью и мощностью, чтобы пройти через материал
- Сверлильный станок — лучший инструмент для точного сверления.
Эти прессы в четыре раза эффективнее выполняют отверстия нужного размера. - Очистите печатную плату после сверления отверстия с помощью щетки и растворителя, чтобы избежать скопления металлической стружки. Это приведет к более гладкому и тонкому процессу сверления.
- После сверления нанесите припой на новые отверстия и расплавьте их паяльником. Это прочно прикрепит и сделает припой аккуратным вокруг отверстий.
Эти прессы в четыре раза эффективнее выполняют отверстия нужного размера.Существует так много аспектов сверления печатных плат, которые напрямую влияют на стоимость производства. Каждый аспект приводит к созданию другой версии печатной платы, если он не контролируется на этапе проектирования. Один только размер просверленных отверстий оказывает огромное влияние на производительность печатной платы. Если отверстия должны быть маленькими, стоимость доски подскочит. А в случае больших отверстий процесс сборки печатной платы становится сложным и дорогим.
Если вам нужна помощь в решении проблем, связанных с бурением, обратитесь к нашим опытным поставщикам услуг по производству электроники в США.
Сам по себе процесс сверления требует огромных затрат, и любая маленькая ошибка может привести к непредвиденным расходам. С другой стороны, точное сверление может сделать печатные платы рентабельными и эффективными.
Видео
Основы печатных плат — SparkFun Learn
- Домашняя страница
- Учебники
- Основы печатных плат
≡ Страниц
Авторы: SFUptownMaker
Избранное Любимый 52
Обзор
Одним из ключевых понятий в электронике является печатная плата или печатная плата. Это настолько фундаментально, что люди часто забывают объяснить, что такое PCB .
В этом учебном пособии будет рассмотрено, из чего состоит печатная плата, и некоторые общие термины, используемые в мире печатных плат.
На следующих нескольких страницах мы обсудим состав печатной платы, рассмотрим некоторую терминологию, рассмотрим методы сборки и кратко обсудим процесс проектирования, стоящий за созданием новой печатной платы.
Рекомендуемая литература
Прежде чем приступить к работе, вы можете прочитать о некоторых концепциях, на которых мы основываемся в этом руководстве:
- Что такое электричество?
- Что такое цепь?
- Напряжение, ток, сопротивление и закон Ома
- Основные сведения о разъемах
- Пайка 101 – ПТН
- Сигналы
Переводы
Minh Tuấn был достаточно любезен, чтобы перевести это руководство на вьетнамский язык. Посмотреть перевод можно здесь.
Что такое печатная плата?
Плата с печатным монтажом является наиболее распространенным названием, но может также называться «платы с печатным монтажом» или «платы с печатным монтажом».
До появления печатных плат схемы конструировались с помощью трудоемкого процесса двухточечной проводки. Это приводило к частым отказам в местах соединения проводов и коротким замыканиям, когда изоляция проводов начинала стареть и трескаться.
->
любезно предоставлено пользователем Википедии Wikinaut <-
Значительным достижением стала разработка накрутки проводов, при которой провод небольшого сечения буквально наматывается вокруг столба в каждой точке соединения, создавая газонепроницаемое соединение с высокой прочный и легко заменяемый.
По мере того, как электроника перешла от электронных ламп и реле к кремнию и интегральным схемам, размеры и стоимость электронных компонентов начали уменьшаться. Электроника стала преобладать в потребительских товарах, и стремление уменьшить размер и стоимость производства электронных продуктов заставило производителей искать лучшие решения. Так родилась печатная плата.
PCB — это аббревиатура от печатной платы .
Это доска с линиями и контактными площадками, которые соединяют различные точки вместе. На картинке выше есть дорожки, которые электрически соединяют различные разъемы и компоненты друг с другом. Печатная плата позволяет направлять сигналы и питание между физическими устройствами. Припой — это металл, который создает электрические соединения между поверхностью печатной платы и электронными компонентами. Будучи металлом, припой также служит сильным механическим клеем.
Состав
Печатная плата похожа на слоеный пирог или лазанью: чередующиеся слои различных материалов ламинируются вместе с помощью тепла и клея, так что в результате получается единый объект.
Давайте начнем с середины и пройдем дальше.
FR4
Основным материалом или подложкой обычно является стекловолокно. Исторически сложилось так, что наиболее распространенным обозначением этого стекловолокна является «FR4». Это твердое ядро придает печатной плате жесткость и толщину. Существуют также гибкие печатные платы, изготовленные из гибкого высокотемпературного пластика (каптон или его аналог).
Вы найдете множество печатных плат различной толщины; наиболее распространенная толщина продуктов SparkFun составляет 1,6 мм (0,063 дюйма). В некоторых наших продуктах — платах LilyPad и платах Arudino Pro Micro — используется плата толщиной 0,8 мм.
Более дешевые печатные платы и перфорированные платы (показаны выше) будут другие материалы, такие как эпоксидные смолы или фенольные смолы, которые менее долговечны, чем FR4, но намного дешевле.Вы будете знать, что работаете с этим типом печатной платы, когда будете припаивать ее – они имеют очень характерный неприятный запах.Эти типы подложек также обычно встречается в дешевой бытовой электронике.Фенолы имеют низкую температуру термического разложения, из-за чего они расслаиваются, дымят и обугливаются, когда паяльник слишком долго держат на плате.
Медь
Следующий слой представляет собой тонкую медную фольгу, которая приклеивается к плате с помощью нагрева и клея. На обычных двухсторонних печатных платах медь наносится на обе стороны подложки.
В недорогих электронных гаджетах печатная плата может иметь медь только с одной стороны. Когда мы говорим о двусторонней плате или двухслойной плате , мы имеем в виду количество медных слоев (2) в нашей лазанье. Это может быть как 1 слой, так и 16 и более слоев.
Печатная плата с открытой медью, без паяльной маски и шелкографии.
Толщина меди может варьироваться и указывается по весу в унциях на квадратный фут. Подавляющее большинство печатных плат содержат 1 унцию меди на квадратный фут, но некоторые печатные платы, рассчитанные на очень большую мощность, могут использовать 2 или 3 унции меди. Каждая унция на квадрат соответствует примерно 35 микрометрам или 1,4 тысячным дюйма толщины меди.
Маска для пайки
Слой поверх медной фольги называется слоем маски для пайки. Этот слой придает печатной плате зеленый (или, в SparkFun, красный) цвет. Он накладывается на медный слой, чтобы изолировать медные дорожки от случайного контакта с другим металлом, припоем или проводящими битами.
Этот слой помогает пользователю выполнять пайку в правильных местах и предотвращать перемычки.
В приведенном ниже примере зеленая паяльная маска наносится на большую часть печатной платы, закрывая небольшие дорожки, но оставляя открытыми серебряные кольца и контактные площадки SMD, чтобы их можно было припаять.
Паяльная маска чаще всего зеленого цвета, но возможен практически любой цвет. Мы используем красный цвет почти для всех плат SparkFun, белый — для платы IOIO и фиолетовый — для плат LilyPad.
Шелкография
Белый слой шелкографии наносится поверх слоя паяльной маски. Шелкография добавляет к печатной плате буквы, цифры и символы, которые упрощают сборку и индикаторы, чтобы люди лучше понимали плату. Мы часто используем трафаретные этикетки, чтобы указать, какова функция каждого контакта или светодиода.
Шелкография чаще всего белого цвета, но можно использовать чернила любого цвета. Черные, серые, красные и даже желтые цвета шелкографии широко доступны; однако редко можно увидеть более одного цвета на одной доске.
Терминология
Теперь, когда вы получили представление о структуре печатной платы, давайте определим некоторые термины, которые вы можете услышать при работе с печатными платами:
- Кольцевое кольцо – кольцо из меди вокруг металлизированного сквозного отверстия в печатной плате.
Примеры кольцевых колец.
- DRC – проверка правил проектирования. Программная проверка вашего дизайна, чтобы убедиться, что он не содержит ошибок, таких как дорожки, которые неправильно соприкасаются, слишком тонкие дорожки или слишком маленькие отверстия.
- Попадание сверла – места на конструкции, где должны быть просверлены отверстия, или там, где они фактически были просверлены на плате. Неточные удары сверла, вызванные тупыми битами, являются распространенной производственной проблемой.
Не очень точные, но функциональные сверла.
- Палец – открытые металлические площадки вдоль края платы, используемые для соединения двух печатных плат. Типичными примерами являются компьютерные расширения или платы памяти, а также старые видеоигры на основе картриджей.
- Мышиные укусы – альтернатива v-score для отделения досок от панелей. Ряд ударов сверла сгруппированы близко друг к другу, создавая слабое место, где доска может быть легко сломана постфактум. Хороший пример см. на платах SparkFun Protosnap.
Типичными примерами являются компьютерные расширения или платы памяти, а также старые видеоигры на основе картриджей.Укусы мыши на LilyPad ProtoSnap позволяют легко разобрать печатную плату.
- Площадка — часть открытого металла на поверхности платы, к которой припаивается компонент.
Контактные площадки PTH (металлизированные сквозные отверстия) слева, контактные площадки SMD (устройства поверхностного монтажа) справа.
- Панель — большая печатная плата, состоящая из множества меньших плат, которые перед использованием разбираются на части. Автоматизированное оборудование для обработки печатных плат часто имеет проблемы с меньшими платами, и, объединив несколько плат вместе, можно значительно ускорить процесс.
- Трафарет для пасты — тонкий металлический (иногда пластиковый) трафарет, который располагается над платой и позволяет наносить паяльную пасту на определенные участки во время сборки.
Абэ быстро демонстрирует, как выровнять трафарет пасты и нанести паяльную пасту.
- Pick-and-place – машина или процесс, с помощью которого компоненты размещаются на печатной плате.
Боб показывает нам машину SparkFun MyData Pick and Place. Это довольно круто.
- Плоскость – непрерывный блок меди на печатной плате, определяемый границами, а не путем. Также обычно называется «залить».
Также обычно называется «залить».Различные части печатной платы, которые не имеют следов, но вместо этого имеют грунтовую заливку.
- Сквозное металлизированное отверстие – отверстие в плате, имеющее кольцевое кольцо и покрытое гальваническим покрытием насквозь. Может быть точкой соединения компонента сквозного отверстия, переходным отверстием для прохождения сигнала или монтажным отверстием.
Резистор PTH, вставленный в печатную плату FabFM, готовый к пайке. Ножки резистора проходят через отверстия. Отверстия с покрытием могут иметь дорожки, соединенные с ними на передней и задней сторонах печатной платы.
- Pogo pin – подпружиненный контакт, используемый для временного соединения в целях тестирования или программирования.
Популярная булавка с заостренным концом. Мы используем тонны из них на наших тестовых стендах.
- Оплавление – расплавление припоя для создания соединений между контактными площадками и выводами компонентов.
- Шелкография – буквы, цифры, символы и изображения на печатной плате. Обычно доступен только один цвет, а разрешение обычно довольно низкое.
Шелкография, идентифицирующая этот светодиод как светодиод питания.
- Слот – любое некруглое отверстие в плате. Слоты могут быть покрыты или не покрыты. Слоты иногда увеличивают стоимость платы, потому что требуют дополнительного времени для вырезания.
Сложные прорези в ProtoSnap – Pro Mini. Также показано много укусов мыши. Примечание: углы прорезей нельзя сделать полностью прямыми, потому что они вырезаны с помощью круглой фрезы.
- Паяльная паста – маленькие шарики припоя, взвешенные в гелеобразной среде, которые с помощью трафарета пасты наносятся на контактные площадки для поверхностного монтажа на печатной плате перед размещением компонентов. Во время оплавления припой в пасте плавится, создавая электрические и механические соединения между контактными площадками и компонентом.
Паяльная паста на печатной плате незадолго до размещения компонентов. Не забудьте прочитать о *трафарете пасты выше.*
- Припойная ванна — ванна, используемая для быстрой ручной пайки плат с компонентами со сквозными отверстиями. Обычно содержит небольшое количество расплавленного припоя, в который быстро погружают плату, оставляя места пайки на всех открытых контактных площадках.
- Soldermask – слой защитного материала, накладываемый на металл для предотвращения коротких замыканий, коррозии и других проблем. Часто зеленый, хотя возможны и другие цвета (красный SparkFun, синий Arduino или черный Apple). Иногда упоминается как «сопротивление».
Паяльная маска закрывает сигнальные дорожки, но оставляет контактные площадки для пайки.
- Перемычка под пайку — небольшая капля припоя, соединяющая два соседних контакта на компоненте на печатной плате. В зависимости от конструкции для соединения двух контактных площадок или контактов вместе можно использовать перемычку для пайки. Это также может привести к нежелательным шортам.
- Поверхностный монтаж – метод конструкции, который позволяет просто устанавливать компоненты на плату, не требуя, чтобы провода проходили через отверстия в плате. Это основной метод сборки, используемый сегодня, и он позволяет быстро и легко заполнять платы.
- Термический – небольшая дорожка, используемая для соединения площадки с плоскостью. Если контактная площадка не термически разгружена, становится трудно нагреть контактную площадку до достаточно высокой температуры для создания хорошего паяного соединения. Площадка с ненадлежащим термическим разгрузом будет казаться «липкой», когда вы попытаетесь припаять ее, и потребуется ненормально много времени для оплавления.
В зависимости от конструкции для соединения двух контактных площадок или контактов вместе можно использовать перемычку для пайки. Это также может привести к нежелательным шортам. Слева площадка для пайки с двумя небольшими дорожками (термиками), соединяющими штырек с заземляющей пластиной.
Справа переходное отверстие без термиков, полностью соединяющее его с заземляющим слоем.
- Воровство – штриховки, линии сетки или медные точки, оставленные в областях платы, где нет плоскости или следов. Снижает сложность травления, поскольку для удаления ненужной меди требуется меньше времени в ванне.
- След – непрерывный путь меди на печатной плате.
-> Небольшая дорожка, соединяющая контактную площадку Reset с другим местом на плате. Более крупная и толстая дорожка соединяется с контактом питания 5 В . <-
- V-score – частичный разрез доски, позволяющий легко отрезать доску по линии.
- Via – отверстие в плате, используемое для передачи сигнала с одного слоя на другой. Тентированные переходные отверстия покрыты паяльной маской для защиты от пайки. Переходные отверстия, к которым должны быть присоединены разъемы и компоненты, часто не имеют тентов (открытых), чтобы их можно было легко припаять.
Передняя и задняя часть одной и той же печатной платы с шатровым переходным отверстием. Это сквозное отверстие переносит сигнал с передней стороны печатной платы через середину платы на заднюю сторону.
- Припой волной припоя — метод пайки, используемый на платах с компонентами, проходящими через отверстия, при котором плата проходит над стоячей волной расплавленного припоя, который прилипает к открытым контактным площадкам и выводам компонентов.
Как вы разрабатываете собственную печатную плату? Подробная информация о проектировании печатных плат слишком глубока, чтобы вдаваться в нее, но если вы действительно хотите начать, вот несколько советов:
- Найдите пакет САПР: существует множество недорогих или бесплатных вариантов на рынке проектирования печатных плат. На что обратить внимание при выборе пакета:
- Поддержка сообщества: много ли людей используют пакет? Чем больше людей им пользуется, тем больше вероятность, что вы найдете готовые библиотеки с нужными вам частями.
- Простота использования: если вам больно пользоваться, вы не будете.
- Возможности: некоторые программы накладывают ограничения на ваш дизайн — количество слоев, количество компонентов, размер платы и т. д. Большинство из них позволяют вам платить за лицензию для расширения их возможностей.
- Портативность: некоторые бесплатные программы не позволяют вам экспортировать или преобразовывать ваши проекты, привязывая вас только к одному поставщику. Может быть, это справедливая цена за удобство и цену, а может и нет.
- Поддержка сообщества: много ли людей используют пакет? Чем больше людей им пользуется, тем больше вероятность, что вы найдете готовые библиотеки с нужными вам частями.
- Посмотрите на макеты других людей, чтобы увидеть, что они сделали. Аппаратное обеспечение с открытым исходным кодом делает это проще, чем когда-либо.
- Практика, практика, практика.
- Сохраняйте низкие ожидания. Ваш первый дизайн платы будет иметь много проблем. В вашем 20-м дизайне доски будет меньше, но они все равно будут. Вы никогда не избавитесь от них всех.
- Схемы важны. Попытка спроектировать плату без хорошей схемы — бесполезное занятие.
