Сверлильный станок. Виды и устройство. Работа и применение

Сверлильный станок – это оборудование, предназначенное для обработки отверстий в металле и прочих материалах. Устройство имеет схожий принцип действия с ручной дрелью, но обладает более усложненной конструкцией, которая позволяет проводить точную регулировку. Данное оборудование производится в различных модификациях в зависимости от предназначения. Для обеспечения сверления в станок устанавливаются расходные материалы – сверла, метчики, развертки или фрезы.

Где используется сверлильный станок

Станки для сверления являются распространенными в производстве и бытовом пользовании. Их можно встретить практически везде. Подобные станки часто имеют в своем распоряжении автолюбители, а также профессиональные слесари и столяры. Практически не существует ремонтного предприятия, среди оборудования которого нет сверлильного станка.

Использование данного оборудования позволяет выполнять различные функции:
  • Сверление отверстий.
  • Развертку.
  • Расширение диаметра.
  • Зенкование детали.
  • Нарезание резьбы.
Устройство станка

Любой сверлильный станок состоит из электродвигателя, зажимного патрона для фиксации насадок установленного на шпинделе, и механизма регулировки. В зависимости от сложности конструкции возможно проведение разного объема настроек. Самые простые станки позволяют проводить обработку отверстий в одном положение только вертикально. Более сложные конструкции имеют регулируемую подставку для крепления заготовок, что позволяет выставлять их под нужным углом, делая отверстия наискось.

У сверлильных станков зачастую передача вращения от двигателя на зажимной патрон происходит не напрямую через вал, а с помощью приводного ремня. Также интересным конструктивным решением является и то, что станина для регулировки глубины сверления производит движение не заготовки к патрону, а патрона с двигателем к обрабатываемой поверхности.

Даже самая простая конструкция станка позволяет точно регулировать глубину обработки. Благодаря жесткой фиксации вала, вращающегося с насадкой, обработка деталей осуществляется с высокой точностью и без образования биения, как это бывает при использовании ручной дрели. Кроме этого, мощность станков существенно выше, чем ручного инструмента, поэтому они способны работать с более толстыми и тяжелыми насадками. Благодаря этому, обеспечивается ускоренная обработка деталей.

Классификация станков по реализации
По реализации станки можно разделить на четыре группы:
  • Вертикально-сверлильные.
  • Радиально-сверлильные.
  • Горизонтально-сверлильные.
  • Многошпиндельные.

Вертикально-сверлильные являются одними из самых первых, которые начали применяться в производстве. Они бывают в различном исполнении, и обычно способны на обработку отверстий диаметром до 50 мм. Данное оборудование позволяет проводить регулировку только в вертикальной плоскости. Сама деталь закреплена или уложена неподвижно. Для поднимания или опускания шпинделя с патроном и сверлом используется зубчатая передача. В результате двигается и вертикально установленный двигатель, подсоединенный к шпинделю с помощью ремня. Электродвигатель обычно защищается кожухом, который блокирует попадание стружки.

Радиально-сверлильные работают практически по такому же принципу, что и вертикальные. Колонна для их крепления сделана из круглого вала, что позволяет проводить регулировку не только вверх и вниз, но и обеспечить движение по горизонтали. Фактически применяя такое оборудование можно проводить регулировку точки опускания сверла на самом станке, а не передвигать заготовку на столе или плите. Зачастую радиальная установка весит несколько тонн, и встречается только на крупных предприятиях и мастерских.

Горизонтально-сверлильные обычно используются для проделывания глубоких отверстий. Как правило, это тяжелое оборудование, которое имеет рельсу с площадкой для укладки заготовки. Конструкция станка позволяет двигать заготовку на сверло или наоборот направлять патрон с двигателем на обрабатываемую деталь. Это позволяет комфортно работать с заготовками различного веса и размера.

Многошпиндельные могут выполнять несколько задач. Каждая операция делается поэтапно. Подобные станки трудно спутать с другими разновидностями. Их особенность заключается в том, что они имеют несколько патронов. Как только один из них проделал требуемый объем работ, проводится быстрое приключение на другой, в котором закреплено нужное сверло, фреза или развертка.

Разновидности станков по предназначению

Сверлильный станок используется повсеместно, поэтому неудивительно, что его конструкция претерпела изменения под определенные цели.

Среди всего разнообразия сверлильного оборудования, можно выделить три категории станков:
  1. Универсальные.
  2. Для глубоких отверстий.
  3. Специальные.

Универсальные предназначены для выполнения широкого перечня операций с металлами. Именно такое оборудование закупается при ограниченном бюджете, когда необходим многофункциональный инструмент позволяющий заменять, как можно больше узкоспециализированного оборудования. Универсальный сверлильный станок позволяет провести сверления заготовки, зенкование, а также нарезку резьбы. В его патрон можно закрепить тонкую цилиндрическую деталь и провести заточку или полировку прижимая напильник.

Сверлильный станок для глубоких отверстий применяется исключительно для узкоспециализированной обработки однотипных деталей. Их можно встретить на промышленном производстве, когда на линии или конвейере требуется выполнение одной задачи, которая повторяется с большой частотой. Такое оборудование имеет мощный двигатель, позволяющий сверлить глубокое отверстие с минимальными затратами времени. Подобные станки тяжелые и дорогие, поэтому не нашли бытового применения в связи со своей узкой специализацией.

Специальные станки могут выполнять одновременно несколько однотипных задач. В отличие от оборудования для глубоких отверстий, они могут обрабатывать только один тип заготовок, который имеет определенную форму. Зачастую вставить любой другой предмет, чтобы проделать в нем отверстия или нарезать резьбу не удастся. Такие установки обеспечивают самую высокую скорость обработки и зачастую не выпускаются многосерийным производством. Для многих промышленных предприятий их делают под заказ, отталкиваясь от шаблона заготовки, которую станок должен подготавливать.

Разновидности
Станки одного типа могут отличаться между собой по нескольким критериям:
  • Массе.
  • Точности.
  • Уровню амортизации.
  • Мощности двигателя.
  • Частоте вращения шпинделя.

Чем тяжелее сверлильный станок, тем более надежный механизм его регулировки и оказываемое давление, с которым сверло или фреза прижимается к обрабатываемой поверхности. Уровень точности и амортизации является важным критерием в обеспечении качественной обработки. Точность определяется чувствительностью механизма регулировки и уровнем бокового биения, которое наблюдается при сверлении. Что касается амортизации, то от ее жесткости зависит удобство работы, а также качество обработки. Со временем элементы амортизации изнашиваются, в результате чего появляются люфты. В связи с этим перед покупкой станка стоит обратить внимание на детали, которые позволяют проводить регулировку и поинтересоваться о наличии ремкомплектов.

Что касается мощности двигателя, то чем она выше, тем лучше. Выбирая сверлильный станок, стоит обращать внимание на соотношение мощности двигателя к корпусу устройства. Чрезмерно мощный станок на слабой подставке плохое сочетание. При сильной нагрузке возможно искривление механизма регулировки, что приводит к порче оборудования.

Обычно производитель в инструкции к станку указывает максимальную толщину насадок, которые можно в него вставлять, а также ограничения по углублению в заготовку. Данные рекомендации являются весьма условными, особенно если это касается глубины сверления. Многое зависит в первую очередь от используемого материала. Твердость металлов отличается. Мягкие отпущенные стали сверлить гораздо легче, чем закаленные заготовки. Стоит учитывать, что многое зависит не только от сверлильного станка, но и от используемых насадок. Чем жестче и качественнее сверла, метчики или развертки, тем лучший результат обработки.

Также станки отличается и по частоте вращения шпинделя. Это зависит от используемого редуктора. Большинство станков имеют показатель в 2-3 тыс. оборотов в минуту. Поскольку для различных материалов требуется сверление с определенной скоростью для продления ресурса насадок, то необходимо проводить регулировку в зависимости от типа заготовки. В отдельных станках это возможно только путем изменения частоты вращения двигателя, в то время как в других это делается путем переключения редуктора на шпинделе.

Самодельные сверлильные станки

Вне зависимости от конструкции можно с уверенностью заявить, что любой сверлильный станок относится к дорогостоящему оборудованию. Конечно, бытовые модели стоят в десятки раз дешевле, чем многотонное оборудование для производства, но тоже далеко не дешевое. В связи с этим для выполнения простейших сверлильных задач многие умельцы делают станки самостоятельно на базе обычной ручной дрели. Для этого на тяжелой плите закрепляется одна или несколько вертикальных труб, которые служат в качестве направляющей. Дрель крепится обычными зажимами к скользящей трубке, одетой поверх направляющей. Для автоматического подъема инструмента обычно применяется пружина. Для опускания дрели она просто надавливается за стационарную рукоять сверху, преодолевая сопротивление пружины. Такой простейший инструмент позволяет проводить быстрое сверление вертикальных отверстий. При необходимости дрель всегда можно снять.

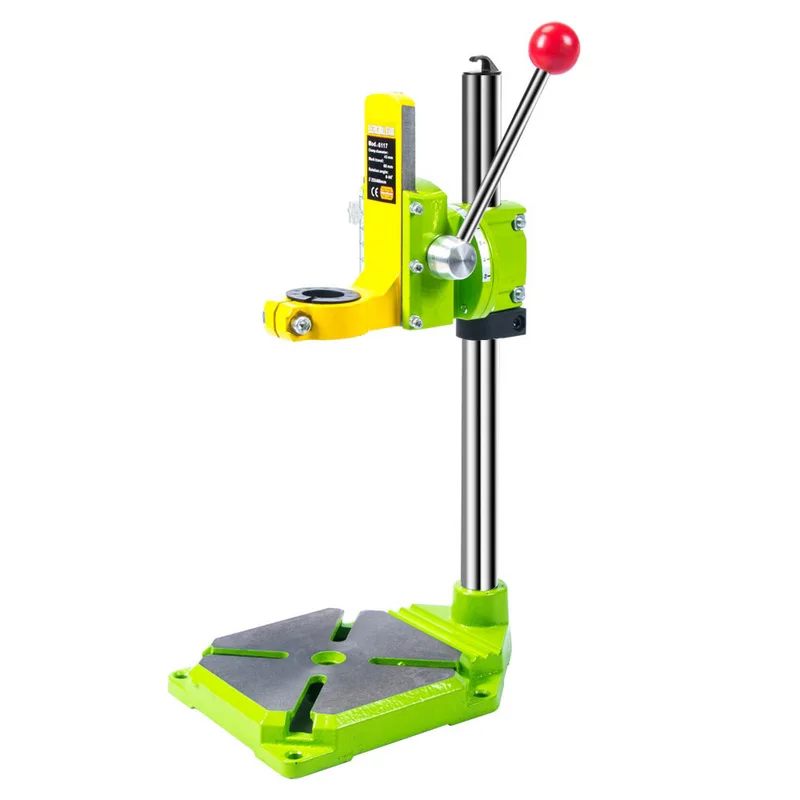

Также бывают и более совершенные конструкции. Часто вместо дрели используют старые ненужные двигатели в частности от стиральных машин и прочего бытового оборудования. Для более точной регулировки опускания и поднимания шпинделя зачастую применяют рулевую рейку от легкового автомобиля.

Похожие темы:

Сверлильные станки: классификация, обозначение, видео, фото

Сверлильные станки используются для обработки отверстий как в сложных производственных, так и бытовых условиях. В ремонтных мастерских, гаражах, слесарных помещениях ремонтных бригад на заводах и в компаниях обслуживающих городские коммуникации встречаются небольшие универсальные станки. В цехах, производящих сложные работы, они имеют несколько усложнённую конструкцию, большую массу, и отличаются повышенной точностью сверления, нарезки резьбы, зенкерования и рассверливания.

Классификация

Классификация станков по ЭНИМС для работ по металлу имеет 9 групп. Сверлильные и расточные металлообрабатывающие станки по классификации попали во 2 группу. В этой группе, как и в большинстве других, оборудование делится на 9 типов:

  1. Вертикально-сверлильные;
  2. Одношпиндельные полуавтоматические;
  3. Многошпиндельные полуавтоматические;
  4. Одностоечные координатно-расточные;
  5. Радиально-сверлильные;
  6. Расточные;
  7. Алмазно-расточные;
  8. Горизонтально-сверлильные;
  9. Разные сверлильные.

Каждый из сверлильных станков имеет своё основное назначение. Разновидности их в таблице распределены по принципу уменьшения популярности. Классификация проводилась на основе изучения спроса, на все типы сверлильного оборудования.

Классификация по универсальности

Станки сверлильной группы по назначению делятся на 3 большие группы:

  • Универсальные – их назначение в выполнении широкого диапазона номенклатуры работ по металлу. Их универсальность в проведении работ мешает задействовать их в массовом производстве деталей. Зато штучные детали на таких станках можно обработать от А до Я – высверлить открытое или закрытое отверстие, нарезать резьбу, произвести зенкерование детали и т.д.
  • Для сверления глубоких отверстий при производстве однотипных деталей используются станки из группы «специализированные». Основные представители этого класса оборудования работают на поток в массовом производстве. Они специализируются на выполнении одной или нескольких операций.
  • «Специальные» — такие станки могут выполнять несколько операций одновременно или поэтапно для обработки одной заготовки.

Как и все станки по металлу, сверлильные станки различаются по массе, классу точности, уровню автоматизации, устройство стола.

Типы сверлильных станков

Виды сверлильных станков из группы «универсальные»:

  • Вертикально-сверлильные станки.

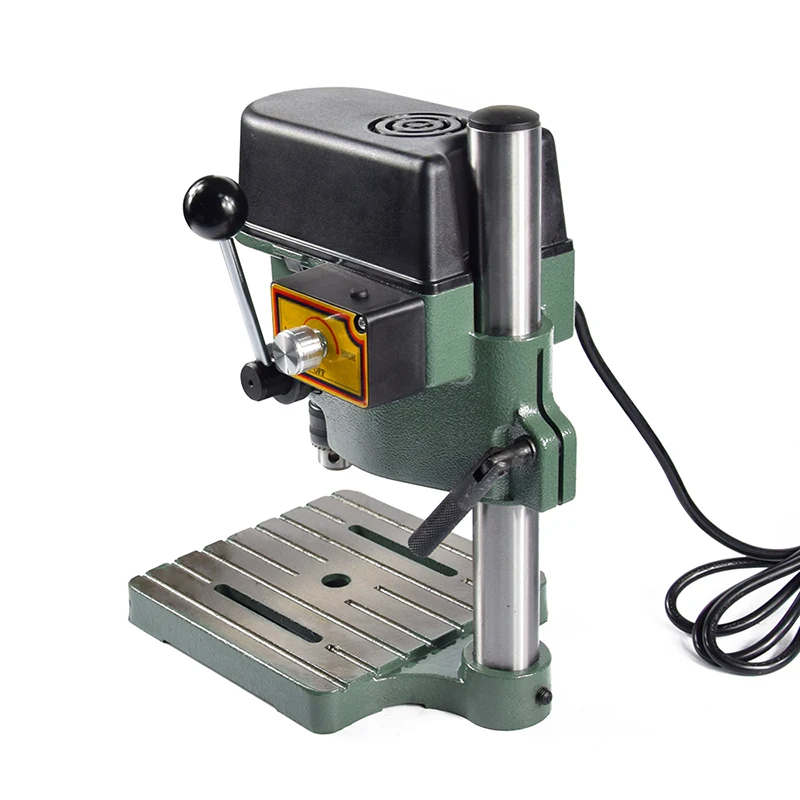

    • Настольные — предназначаются для обработки небольших деталей. Оборудование этого типа способно обрабатывать отверстия диаметром от 3 до 18 мм.
    • Станки средней группы с диаметром максимального сверления от 25 до 50 мм. Движение шпинделя относительно рабочей поверхности стола может быть только вертикальной плоскости, что предполагает перед работой перемещение самой детали для установки её в необходимое для обработки положение.  Вращение шпинделю передаётся посредством зубчатой передачи от вертикально расположенного двигателя. Он может находиться в кожухе, закреплённым к корпусу.
  • Радиально-сверлильные станки. Принцип работы отличается от вертикальных тем, что заготовка крепится в определённом положении на столе или плите, а относительно неё перемещается инструмент, закреплённый в шпинделе. Для крепления детали у плиты имеются пазы в виде буквы «Т». Некоторые станки относится к разряду переносных, имеют поворотную шпиндельную головку, чего не имеют станки вертикально-сверлильной группы. Диаметр сверления до 100 мм. Используется, как правило, для сверления заготовок большой массы и габаритов. Как в любом правиле, существуют исключения, поэтому станки этого вида можно встретить в цехах массового производства. Частота вращения и подача регулируются за счет переключения рукояток. Кроме этого, на станке может регулироваться высота расположения шпинделя путем перемещения траверсы по колонне. Траверса перемещается вручную в зависимости от необходимой высоты расположения инструмента для обработки.
  • Горизонтально-сверлильные. Как правило, они применяются для сверления глубоких отверстий. Вес и габариты заготовок диктуют особенности обработки на данном станке. Для лёгких деталей главное движение — вращения относительно обрабатывающего инструмента. Тяжёлые заготовки остаются при обработке неподвижными.
  • Настольные станки относятся к разряду одношпиндельных. Частота вращения регулируется ременной передачей. Предназначаются для сверления отверстий малого диаметра. Недавно настольные станки, предназначенные для переноса их по месту необходимого проведения сверлильных работ, стали оснащаться магнитной подошвой. Магнит внутри основания служит для крепления станка к металлической поверхности. Мощного магнита вполне хватает, чтобы станок был устойчивым без дополнительных креплений. Его можно взять с собой и на полевой стан и на строительство дома и даже использовать его в мостостроении. Главное, чтобы на месте проведения необходимых работ, был достойный источник для питания электродвигателя. Если нет достаточного питания, то все остальные преимущества работы подобных станков оценить в полевых условиях не удастся.
  • Многошпиндельные сверлильные станки могут выполнять поэтапно несколько операций в обработке одной заготовки. После проведения одной части работы, без потери времени на смену инструмента, в ход вступает следующее сверло. Станки, имеющие такую компоновку, применяются в массовом производстве, так же как и оборудование, которое позволяет параллельно выполнять сверление в заготовке нескольких отверстий. Шпиндель, в котором свёрла разного диаметра расположены в ряд используется при изготовлении детали с расширяющимся внутренним диаметром. Принцип проведения обработки заготовки состоит в том, что сначала проводится обработка самым тонким, из необходимых, сверлом, а далее по возрастанию диаметров.

Обозначение

По буквам и цифрам в маркировке об оборудовании можно рассказать если не всё, то очень многое. Аббревиатура специалисту, работающему со станками по металлу, скажет об его основных характеристиках.

Буквенно-цифровое обозначение на корпусе указывает:

  1. первая цифра — на группы по таблице классификации металлообрабатывающего оборудования;
  2. вторая цифра – на тип оборудования;
  3. если на втором месте указывается буква, то это говорит о модернизации базовой модели;
  4. максимальный диаметр сверления в мм определяется по значению последних 2 цифр.
  5. если в конце стоят буквы «Н», «П», «В», «А», «С», то они указывают на точность, «М» — магазина со сменным инструментом.
Классификация станков по ЭНИМС

Модернизированные станки с ЧПУ  имеют в маркировке, обозначение перед типом букву «Ф» с цифрой. Значение цифры указывает:

  1. станок имеет цифровую индикацию и предварительный набор координат. Назначение этой системы состоит в том, чтобы, отработав один из заданных циклов, станок остановился. Для запуска следующей операции необходимо нажать кнопку. Запрограммированное устройство автоматически выведет сверло на необходимую позицию. Движение инструментов программируется посредством записи действий на перфоленту.
  2. станок оснащён позиционными и прямоугольными ЧПУ. Назначение этой системы выставить одновременно от 1 до 5 инструментов в рабочую позицию.
  3. контурные системы ЧПУ. Импульсный сигнал определяет необходимое расстояние для перемещения инструмента в заданную точку.
  4. система ЧПУ универсальная.

Характеристики

При выборе оборудования необходимо правильно подобрать компоновку станка и технические характеристики согласно планируемым работам.

  1. Тип станка. При обработке больших и тяжелых заготовок больше подходят радиально-сверлильные, маленьких — вертикальные.
  2. Мощность. От этого параметра напрямую зависит производительность и расход электроэнергии.
  3. Напряжение питания. 220 В — небольшое оборудование хоббийного класса, 380 В — профессиональные станки.
  4. Максимальный диаметр сверления. Этот параметр характеризует максимальный диаметр сверления в стали 45.
  5. Частота вращения шпинделя. Зависит от редуктора станка и, в зависимости от оборудования, может составлять 2000 — 3000 мин-1. Различные материалы обрабатываются на различных частотах вращения.

Плюсы использования сверлильного станка

Что представляет собой современный сверлильный станок? Это оборудование для выполнения отверстий в различных материалах. Во многом принцип работы такого станка напоминает работу ручной дрелью, но конструкция оборудования на порядок сложнее, плюс есть дополнительный функционал для точного регулирования сверла.

Сверлильные станки, которые предлагают производители, очень разные. Их успешно используют во всех сферах для качественного, быстрого и точного выполнения следующих операций:

  • зенкерование деталей и нарезание резьбы;
  • сверление отверстий и расширение диаметра;
  • развертка и другие узкоспециализированные задачи.

Это оборудование пользуется неизменным спросом на ремонтных и промышленных предприятиях, его заказывают профессиональные слесари, столяры, автолюбители и другие специалисты.

Какие сверлильные станки популярны на рынке?

  1. Бытовые. Это компактное оборудование с достаточно широким функционалом. Их выбирают частные мастера, небольшие мастерские или любители. Для гаража такой станок – лучшее решение, он выполняет все необходимые операции, отличается простым обслуживанием и настройкой, а также доступной ценой.
  2. Промышленные. Это крупногабаритное и сложное оборудование с большим количеством операций, которое выбирают средние и крупные предприятия с разными специализациями. Его отличительные особенности – высокая мощность, точность и скорость обработки деталей, что очень важно в условиях потокового производства.

Нет смысла покупать дорогостоящий промышленный сверлильный станок, если вы не производите большое количество продукции – начните с бытового компактного станка.

Какой станок нужен вашему предприятию?

Эффективным и востребованным это оборудование стало за счет своей широкой классификации в зависимости от конструкции и типов выполняемых операций:

  • Радиально-сверлильные станки пригодятся для работы с заготовками среднего или крупного размера. По сути, это универсальное оборудование, которые выполняет широкий перечень операций, а также работает на любой скорости – от 45 до 2000 оборотов в минуту.

  • Вертикально-сверлильные станки обеспечивают быстрое движение деталей, при этом шпиндели не перемещаются. Эта категория станков востребована на предприятиях. Они оснащены откидными и съемными столами для большего комфорта и безопасности работы.

  • Настольно-сверлильные станки разработаны специально для высокоточной и быстрой работы с длинномерными изделиями, которые считаются самыми сложными в обработке. При помощи этого оборудования создают глубокие отверстия.

Такая классификация существенно облегчает выбор: собственник частной мастерской или крупного производства уже на начальном этапе понимает, какой именно станок ему нужен.

Тяжелый, средний или легкий сверлильный станок?

Самые простые и доступные – легкие настольные станки. Они компактные, простые в обслуживании, не требуют предварительной настройки. Их стоит использовать для создания отверстий с диаметром до 12 мм. В целом, мощности и скорости такого оборудования хватает для небольшой мастерской и бытовых нужд.

Сверлильные станки со средним весом – настольное оборудование, которое подходит для создания отверстий диаметром до 50 мм. Такие станки можно покупать на средние предприятия, они уже могут обеспечить довольно высокую скорость производства, да и мощность у них выше, чем у легких станков.

Тяжелые станки – напольное оборудование, его используют на крупных предприятиях для выполнений отверстий с диаметром до 7,5 см. Часто крупные станки являются еще и узкоспециализированными и предназначены для глубокого сверления и целого ряда сложных задач. Их отличает высокая точность и максимальная мощность.

Плюсы сверлильных станков убедительны:

  1. Максимальная точность – вероятность брака исключена, что положительно сказывается на рентабельности производства и минимизирует издержки.
  2. Высока скорость и качество обработки – эти параметры критически важны как в условиях серийного производства, так и для средней или небольшой мастерской.
  3. Простая и быстрая настройка, безопасность – проблемы с качественными сверлильными станками, имеющими гарантию производителя, исключены.
  4. Широкий перечень операций (до нескольких десятков) и работа с заготовками, деталями и изделиями с различными параметрами (материал, размер, плотность).
  5. Мощность, достаточная для бесперебойной работы даже в условиях высоких нагрузок. Для коммерческих целей оптимальны станки с мощностью от 600 Вт и выше.

Еще один важный плюс любого станка – это его быстрая окупаемость при условии, что оборудование подобрано правильно. В большинстве случаев такие станки полностью окупаются уже в первый год эксплуатации. Для многих предприятий, как крупных, так и небольших, этот критерий становится одним из определяющих.

Где заказать сверлильный станок?

Чтобы приобретенное оборудование отрабатывало затраченные на него деньги, следует покупать его только в специализированных компаниях. Это может быть как компания-изготовитель, так и официальный дистрибьютер, который сотрудничает с производителями без посредников и предлагает все виды станков по честной цене и с гарантией.

В такой компании вы получите персональный подход: консультант ответит на ваши вопросы и подберет сверлильный станок с учетом особенностей вашего производства и бюджета.


Сверлильные станки

Сверлильные станки по конструктивному признаку разделяются на две основные группы: вертикальные и радиальные. По количеству шпинделей сверлильные станки разделяются на одношпиндельные и многошпиндельные.

Сверлильные станки применяют для сверления и рассверливания отверстий. Отверстия диаметром до 12 мм сверлят на настольно-сверлильном станке НС-12Б, устанавливаемом на прочный стол или подставку высотой 800—900 мм.


Рис. 68. Настольно-сверлильный станок НС-12Б:
1 — плита, 2 — колонка, 3 — хобот со шпиндельной группой, 4—гильза, 5 — шпиндель, 6 — лампочка местного освещения, 7 — рукоятка подачи шпинделя, 8 — кожух, закрывающий пятиступенчатый шкив шпинделя, 9 — зубчатая рейка, 10 — пятиступенчатый шкив электродвигателя со съемным кожухом, 11 — электродвигатель, 12 — плита для электродвигателя, 13 — натяжное устройство для клинового ремня, 14 —башмак колонки, 15 — выключатель местного освещения, 16 — кнопка «Стоп», 17 — кнопка «Пуск»

Станок (рис. 68) имеет служащую основанием массивную плиту 1, на которой установлена колонка 2, несущая все механизмы станка с помощью хобота 3, перемещающегося по колонке в вертикальном направлении. Обрабатываемую деталь устанавливают на плиту или зажимают в тиски. Шпиндель 5 при повороте рукоятки 7 опускает на деталь вращающееся сверло, которым просверливается отверстие. Управление станком осуществляется кнопками 16 и 17. Для приведения станка в действие служит кнопка 17 «Пуск», а для остановки — кнопка 16 «Стоп».

Число оборотов в минуту шпинделя изменяется при помощи пятиступенчатого шкива от 450 до 4430. Наибольшее перемещение шпинделя 100 мм, наибольшее вертикальное перемещение хобота 200 мм, наибольший угол поворота хобота 360°, расстояние от оси шпинделя до колонки 200 мм.

При сверлении отверстий диаметром более 12 мм, зенковании, зенкеровании, развертывании отверстии и нарезании внутренней резьбы метчиками используют вертикально-сверлильные станки.

Краткая техническая характеристика станка 2А-135
Наибольший диаметр сверления, мм 35
Вылет шпинделя, мм: 300
Рабочая поверхность стола, мм 405×500
Количество скоростей шпинделя 12
Число оборотов в минуту шпинделя от 42 до 2000
Количество подач шпинделя 11
Подачи шпинделя, мм/об от 0,015 до 1,6
Мощность главного электродвигателя, квт 4,5


Рис. 69. Вертикально-сверлильный станок 2А-135

На рис. 69 изображен одношпиндельный вертикально-сверлильный станок 2А-135. На этом станке можно сверлить, зенковать и развертывать отверстия и нарезать внутреннюю резьбу метчиками.

Для сверления деталь закрепляют на столе прихватами или в машинных тисках и кондукторах. При сверлении деталь остается неподвижной, а шпиндель со сверлом получают вращение и вертикальную подачу.

В медницко-жестяницком деле широко используют радиально-сверлильные станки. Это объясняется тем, что на этих станках можно сверлить отверстия в деталях больших габаритов, не переставляя их, что сокращает рабочее время. Радиально-сверлильные станки бывают двух видов: с двумя шарнирными складывающимися хоботами и с вертикальной стойкой, на которой закрепляется несущий сверлильную головку поворотный хобот.

Радиально-сверлильные станки имеют вылет от 1500 до 4300 мм. На этих станках можно сверлить и рассверливать отверстия диаметром до 50 мм со скоростями резания от 10 до 36 м/мин и подачей сверла от 0,15 до 0,48 мм. Охлаждающая жидкость подается к месту сверления насосом или самотеком из бачка, укрепленного на каретке станка. Управление станком простое и не требует высокой квалификации рабочих. Площадь, обслуживаемая одним радиально-сверлильным станком, зависит от размеров крайних возможных положений шпинделя.


Рис. 70. Радиально-сверлильно-фрезерный станок ОС-86:
а — общий вид, б — сверлильная головка


Рис. 70, в. Сверление на станке ОС-86

Радиально-сверлильно-фрезерный станок ОС-86 (рис. 70, а) предназначен для сверления отверстий диаметром до 8 мм. Его используют также для фасонного раскроя листового материала.

Станок имеет два шарнирных хобота, один из которых несет сверлильную, а другой — фрезерную головки. Хобот со сверлильной головкой используется для сверления отверстий диаметром до 8 мм, хобот с фрезерной головкой— для раскроя листовых заготовок по копиру. Каждый хобот может поворачиваться в пределах 210°, что позволяет обслуживать обоими хоботами попеременно два стола. Наибольший вылет каждого хобота 2900 лиг, наименьший — 300 мм.

Сверлильная головка (рис. 70,6) станка снабжена электродвигателем с четырехступенчатым шкивом 1, который соединен клиноременной передачей 3 с рабочим шкивом 4. Головка установлена на чугунном кронштейне 2. Шпиндель со сверлом подается при помощи рукоятки 5. Для прижима шаблона к деталям и центрирования сверла служит пневматический прижим со сменной кондукторной втулкой 6. Непосредственно у станка устанавливают стол таким образом, чтобы сверлильная головка могла обслуживать всю его площадь (рис. 70,в). Столы обычно изготовляют сварными из углового железа и труб с крышкой из сосновых или еловых досок, соединенных на клею и деревянных шипах.

По мере изнашивания крышку прострагивают или заменяют. Часто под обрабатываемые детали подкладывают прокладки из фанеры толщиной 4—5 мм.

Как выбрать сверлильный станок для дома и производства

Как выбрать сверлильный станок для дома и производства

2021-09-15 2021-09-15 Металайн Металайн Металайн https://artameb.ru

Существует два основных вида сверлильных станков – для домашнего и для промышленного использования. В зависимости от ответа на вопрос, куда вы приобретаете сверлильный станок – для собственных нужд иди для производства – вы можете выбрать оборудование. Однако как не потеряться в процессе? Как не переплатить? Об этом расскажем в статье.

Как выбрать сверлильный станок для дома

Сверлильное оборудование для домашнего использования должно быть лёгким и не производить много шума. Специально для дома и небольших производств созданы настольные сверлильные станки и радиально-сверлильные станки. На них можно выполнять работы под любым углом. Настольные сверлильные станки отличаются небольшими размерами. Их можно переносить с места на место. Однако на таком оборудовании ограниченный объём работы – сверлить отверстия в материале не толще 16 мм, нарезать резьбу. Плюсы настольных станков – они расходуют немного электроэнергии.

Характеристики бытового сверлильного станка Кратон DM-13/350

Сверлильный станок Кратон DM-13/350 относится к бытовым станкам. Его мощность составляет 350 Вт. Оборудование можно подключать к электрической сети 220 В. Станок может работать на пяти скоростях от 620 до 2620 оборотов в минуту. Диаметр ключевого патрона в станке – 13 мм.

Как выбрать промышленный сверлильный станок

Промышленное оборудование может быть тяжёлым и шумным. При этом профессиональный сверлильный станок имеет расширенный функционал по сравнению с обычным. Для промышленных нужд предпочтительны вертикально-сверлильные станки и горизонтально-сверлильные станки. Первые можно установить на пол. Второй вид станков приспособлен к некоторым простым фрезеровочным работам и зенкованию.

Характеристики сверлильного станка Кратон DM-16/550

Этот станок относится к полупрофессиональным. Он является настольным станком, однако имеет расширенные возможности. Мощность этого станка – 550 Вт. Требуется напряжение 220 В для работы. У станка Кратон DM-16/550 больше скоростей, чем у бытовых станков – 16. Количество оборотов в минуту может варьироваться от 180 до 2770. Это позволяет работать с большим разнообразием. Диаметр ключевого патрона в станке составляет 16 мм.

Зачем нужна оснастка для сверлильных станков

Конечно, вы можете удерживать деталь при работе просто рукой. Только это будет недолго и чревато травмами. Поэтому существует специальная оснастка для фиксации деталей. Она представлена тисками и прихватами. Слесарные тиски прочно крепятся на стол и столь же прочно держат деталь для работы. Прихваты являются простейшими зажимными приспособлениями.


Вам нравится статья?

Интересно

Не уверен

Скучно

Возврат к списку

Узлы сверлильного станка

Рабочий стол сверлильного станка служит для закрепления обрабатываемой заготовки. Он может быть неподвижным (съемным) или поворотным (откидным). Стол станка либо монтируется на направляющих станины, либо выполняется в форме тумбы, устанавливаемой на фундаментной плите.

Рабочий стол тол является важным узлом сверлильного станка. В станках, предназначенных для обслуживания серийного производства, конструкция стола дает возможность перемещения закрепленной заготовки в продольном и поперечном направлениях (крестовый стол). Такая конструкция стола позволяет последовательно обработать ряд отверстий без повторной установки и крепления заготовки. Существуют рабочие столы сверлильного станка с программным управлением, где последовательная координатная установка заготовки осуществляется в соответствии с технологическим процессом автоматически.

При обработке на вертикально-сверлильных станках значительная доля вспомогательного времени затрачивается на смену режущего инструмента. Применение быстросменных патронов, позволяющих сменить инструмент без остановки шпинделя, способствует сокращению этого вспомогательного времени. Однако степень автоматизации станка при этом не повышается, поскольку смена инструмента производится вручную.

Еще один узел сверлильного станка заслуживающий внимания – это револьверная головка. Оснащение вертикально сверлильного станка специальной револьверной головкой с автоматическим поворотом и фиксацией повышает степень автоматизации станка и в то же время требует наличия автоматического управления изменением чисел оборотов и величины подачи шпинделя. С этой точки зрения перспективной является конструкция вертикально сверлильного станка 2Б135. Коробка скоростей этого станка оснащена бесконтактными электромагнитными муфтами, позволяющими автоматически переключать скорости шпинделя. Вместо ступенчатой шестеренной коробки в цепь подач станка встроена порошковая электромагнитная муфта, которая дает возможность бесступенчато и автоматически регулировать величину подачи шпинделя. Для ручного перемещения шпинделя в цепи подач предусмотрен обгонный механизм. Конструкция такого типа делает возможной встройку станка в автоматическую линию.


Сверлильные станки

Основные характеристики. Назначение и классификация

Существенным показателем функциональных достоинств сверлильного оборудования является максимальный размер диаметра отверстия, которое высверливается определенным станком. Для любого станка характерен, кроме того, вылет и ход шпинделя. Чем больше ход шпинделя, тем больше возможностей у станка. Не менее важны и скоростные характеристики определенного станка. Скорость станка определяет продолжительность выполнения той или иной операции, для выполнения которой предназначен сверлильный станок.

У сверлильных станков довольно широкий спектр использования. Они могут быть установлены и в механических, сборочных, ремонтных мастерских цехов крупных предприятий и заводов, инструментальных и машиностроительных, и в ремонтных мастерских транспортных, строительных, сельскохозяйственных организаций, учебных заведений. Исходя из сферы применения сверлильных станков, они могут быть, как универсальными, так и специального назначения. С этой целью станки могут быть оснащены многошпиндельными насадками для сверления заданных деталей или нарезки специальной резьбы. Процесс выполнения данных операций может быть автоматизирован. Электрические, гидравлические приспособления могут также оптимизировать процессы обработки станком.

Существует много различных типов сверлильного оборудования, в зависимости от его функциональности, назначения, основных обрабатывающих операций и т.д. Вот лишь некоторые из них: радиально-сверлильные станки, вертикально-сверлильные станки, горизонтально-сверлильные станки, расточные станки, настольные сверлильные станки, сверлильные станки с ЧПУ и т.д., широко применяемые в машиностроении и станкостроении.

Сверлильные станки предназначены не только для выполнения функций сверления. Есть ряд функций, которые заключаются в дополнительных технологических возможностях при обработке отверстий.

Современными сверлильными станками, соответствующими последнему уровню техники, можно, как уже упоминалось, сверлить сквозные и глухие отверстия, увеличивать диаметр уже рассверленного отверстия, достигать более высокого качества при сверлении отверстия и лучших параметров шероховатости, что обеспечивается посредством зенкерования, делать цилиндрическое и коническое отверстие, нарезать внутреннюю резьбу отличного качества.

На следующем рисунке наглядное отображение выполняемых сверлильным оборудованием операций:

Сверлильные станки применяются не только для изготовления сквозных или глухих отверстий в различных материалах, но и для изготовления внутренней резьбы, зенкерования, вырезания деталей из листовых материалов и для выполнения других сверлильных работ.

При использовании фрезерно-сверлильных станков выполняется фрезерование, торцевание, шлифовку и другие операции. Для этих операций используются такие инструменты как зенкеры, сверла, метчики и другие.

В зависимости от того, для чего применяют сверлильные станки, различают специальные, специализированные и универсальные. При этом для массового производства используются специализированные сверлильные станки, которые изготовлены путем оснащения универсальных станков специальными сверлильными и резьбонарезными головками, а также путем автоматизации рабочего цикла.

Чертеж сверлильного станка

Классификация сверлильных станков:

  1. Центровальные станки
  2. Радиально-сверлильные станки
  3. Настольные станки
  4. Комбинированные фрезерные станки
  5. Многошпиндельные станки
  6. Станки для глубокого бурения
  7. Вертикально-сверлильные колонные станки
  8. Алмазно-расточные

Для обозначения модели сверлильного станка используются буквы и цифры. Первая цифра в обозначении модели говорит о группе, к которой станок относится, вторая – о типе, а третья и четвертая свидетельствует о размере станка или заготовки, которую можно на нем обрабатывать. Если после первой цифры стоит буква, то это свидетельствует о том, что эта модель станка улучшена. А если буква расположена в самом конце названия, то это говорит о том, что на базе стандартной модели станка изготовлен специализированный.

Используя специальные приспособления можно выполнить растачивание, вырезание отверстий большего размера и многие другие работы.

Использование сверлильных станков обширно. Они применяются на машиностроительных заводах и предприятиях малого и среднего бизнеса для ремонтных, сборочных и других видов работ. Для обработки отверстий на сверлильных станках используются развертки, сверла и зенкеры, а для нарезания резьбы используются метчики.

Формообразующими движениями при обработке отверстий на станках являются поступательные движения при подаче инструмента, а также вращательные движения самого инструмента.

Какие типы и способы применения сверлильных станков?

Сверлильный станок – это станок, который в основном используется для проделывания круглого отверстия или забивания крепежных деталей. Сверлильный станок используется для процесса сверления, и это также технология обработки, часто необходимая в производственном производстве.

Сверлильный станок (также известный как сверлильный станок) – это приложение для вырезания отверстий в металле, дереве или других материалах или из них.При этом сверлильный станок является незаменимым оборудованием для машиностроения и различных ремонтных предприятий. По назначению и структуре он в основном делится на следующие категории:

  1. Переносной сверлильный станок
    Переносные сверлильные станки используются для сверления небольших отверстий и обычно используются во всей мастерской. Этот тип сверлильного станка управляется рукой, а заготовка, в которой должно быть просверлено отверстие, удерживается в тисках.
  2. Чувствительный сверлильный станок
    Скорость вращения стола и шпинделя, а также механизм подачи могут перемещаться вертикально на колонне для обработки небольших и средних деталей.Чувствительные сверлильные станки доступны напольного и настольного типа; он может позволить оператору чувствительно ощущать давление, необходимое для бурения, и эффективно регулировать прилагаемое давление.
  3. Станок вертикально-сверлильный
    Этот тип станка используется для сверления отверстий среднего и большого размера, которые больше по размеру и прочнее по сравнению с чувствительным сверлильным станком. Существуют различия между двумя типами вертикально-сверлильных станков в зависимости от типа используемой колонны, включая круглую колонну и коробчатую колонну.
  4. Станок радиально-сверлильный
    Скорость шпинделя и механизм подачи можно перемещать на радиальном рычаге, радиальный рычаг можно вращать и поднимать, а заготовка фиксируется. Он подходит для обработки больших, тяжелых и пористых деталей и широко используется в машиностроении.
  5. Станок сверлильный
    Сверлильный станок может сверлить отверстия одинакового или разных размеров одновременно или в разное время, так как у него несколько сверлильных головок, установленных вместе.Таким образом, особенность этого станка заключается в том, что он может просверливать огромное количество отверстий за одну и ту же эффективную работу.
  6. Многошпиндельный станок
    Этот тип станка похож на станок для группового сверления, который также может просверливать множество отверстий за один раз, но все отверстия находятся в одинаковых заготовках и в количестве одинаковых работ.
  7. Станок глубокого сверления
    Специализированный станок, который используется для сверления глубоких отверстий, таких как глубокие отверстия в цилиндрах и шпинделях станков.Как правило, это горизонтальный способ облегчения большого кузова, часто с охлаждающей жидкостью внутри.

Приложения

Сверлильный станок широко используется в различных отраслях промышленности, включая строительство, медицинское оборудование, транспорт и электронное оборудование. В конкретных приложениях используются различные виды сверл, которые могут выполнять отверстия различных размеров в различных материалах. Кроме того, возможности сверлильного станка также могут отличаться из-за скорости шпинделя, вершины шпинделя, хода шпинделя и электродвигателя, используемого в станке.Таким образом, чрезвычайно важно выбрать правильный и подходящий сверлильный станок, отвечающий требованиям клиентов и соответствующей отрасли, в которой они работают.

Если вы хотите получать больше мгновенных сообщений, подпишитесь на наши аккаунты Instagram , Facebook , Twitter .

Что такое сверлильный станок? – Определение, детали и типы

Что такое сверлильный станок?

Сверло или сверлильный станок – это инструмент, который в основном используется для проделывания круглых отверстий или забивания крепежных деталей.Он оснащен битой, сверлом или отверткой, в зависимости от области применения, которая фиксируется патроном. Некоторые электрические дрели также имеют функцию молотка.

Сверла различаются по скорости, мощности и размеру. Они имеют характерные проводные устройства с электрическим приводом, популярность которых резко снижается, а количество устройств с батарейным питанием растет.

Сверла обычно используются в деревообработке, металлообработке, строительстве, производстве станков, строительстве и коммунальных услугах.Специально разработанные версии созданы для медицины, космоса и миниатюрных приложений.

Сверлильный станок, также называемый сверлильным прессом, представляет собой мощный инструмент, используемый для вырезания круглого отверстия в металле, пластике, дереве или других твердых материалах или сквозь них путем поворота и продвигания вращающихся сверл в заготовку.

Этот сверлильный режущий инструмент удерживается в сверлильном станке патроном и вводится в работу с переменной скоростью. Скорость и подача должны быть установлены правильно, а охлаждающая жидкость должна быть обеспечена для желаемой готовой детали.Сверлильный станок может применяться не только в процессе сверления, но также может использоваться для многих других операций механической обработки.

На сверлильном станке можно выполнять различные операции, такие как плоское сверление, ступенчатое сверление, корончатое сверление, растачивание, зенкование, развертывание, зенкование, точечная обработка, нарезание резьбы и трепанация.

Детали сверлильного станка

Сверлильный станок обычно состоит из нескольких или всех следующих частей.

  • Основание: обычно крепится болтами к земле, чтобы выдержать вес бурового станка.
  • Колонна: расположена на одной стороне основания, выдерживает нагрузку на рукоять и буровую головку с установленным на ней подвижным столом.
  • Рычаг: в верхней части колонны, несет буровую головку и корпус приводного механизма.
  • Сверлильная головка: установлена ​​на одной стороне рукояти, состоит из механизма подачи и привода. Он может скользить вверх и вниз.
  • Рабочий стол: установлен на колонне, может перемещаться вертикально и горизонтально.
  • Механизм подачи: ручная и автоматическая подача от электродвигателя.
  • Шпиндель: удерживает сверло или режущий инструмент и вращается в фиксированном положении в втулке.
  • Патрон: расположен на шпинделе, удерживает кондуктор.
  • Электродвигатель

Работа сверлильного станка

Когда мощность подается на двигатель, шпиндель вращается, и, таким образом, присоединенный к нему ступенчатый шкив также вращается.На другом конце прикреплен еще один ступенчатый шкив, который переворачивается для увеличения или уменьшения скорости вращательного движения.

Теперь клиновой ремень помещается между ступенчатыми шкивами, чтобы приводить в действие передачу мощности. Здесь вместо плоского ремня используется клиновой ремень для повышения энергоэффективности.

Теперь вращается и сверло, которое было помещено в патрон и которое было соединено со шпинделем. При вращении шкивов вращается и шпиндель, который может вращать сверло.

Теперь, вращая маховик, шпиндель перемещается вверх и вниз в вертикальном направлении, чтобы обеспечить необходимую подачу для работы, и это сверло используется для проделывания отверстий на компоненте, размещенном в машинных тисках.

Типы сверлильных станков

Существует много различных типов сверлильных станков:

  • Радиально-сверлильный станок
  • Вертикальный сверлильный станок
  • Автоматический сверлильный станок
  • Многошпиндельный сверлильный станок
  • Станок глубокого сверления
  • Чувствительный сверлильный станок
  • Портативный сверлильный станок
  • Сверлильный станок с выемкой

Вот несколько различных типов сверлильных станков с их конструкцией, характеристиками и применением.

  • Портативный сверлильный станок (Ручной сверлильный станок): обычно небольшой по размеру и содержит универсальный двигатель, используемый для сверления отверстий в скалах или любой твердой поверхности, подходящий для любого места. Просверливаемая деталь удерживается в тисках.
  • Чувствительный сверлильный станок (Настольный сверлильный станок): идеально подходит для изготовления небольших отверстий на высоких скоростях, обычно состоит из основания, рабочего стола, шпинделя, сверлильной головки, приводного механизма и колонны. Работа начинается с сверла, вставляемого в деталь вручную.
  • Радиально-сверлильный станок : в основном для сверления больших и тяжелых рабочих пространств, стол можно отрегулировать по высоте. Это позволяет оператору устанавливать шпиндель непосредственно над заготовкой, а не перемещать ее к инструменту, а также позволяет создавать пересекающиеся или угловые удержания за одну установку.
  • Вертикальный сверлильный станок : больше и сильнее, чем чувствительный сверлильный станок, предназначен для обработки отверстий среднего и большого размера.
  • Станок для сверлильного станка: можно использовать для сверления, развёртывания, зенковки и нарезания резьбы, просто нужно перемещать станок вперед и назад.
  • Станок для глубокого сверления кротов : специальный тип, который предназначен для сверления глубоких отверстий в шатунах, шпинделях и др. С высокой скоростью резания и меньшей подачей.
  • Многошпиндельный сверлильный станок : с несколькими шпинделями, идеально подходит для сверления большого количества отверстий в детали и сверления одинаковых отверстий на идентичных заготовках.
  • Сверлильный станок с ЧПУ: Сверлильный станок с ЧПУ может автоматически менять инструмент с помощью револьверной головки или автоматического устройства смены инструмента.Программа контролирует скорость, подачу и положение стола.
  • Микро сверлильный станок : чрезвычайно точный, высокая скорость шпинделя, используется для обработки крошечных или очень мелких деталей.
  • Сверлильный станок револьверного типа: оснащен несколькими сверлильными головками, установленными на револьверной головке, инструмент может быть быстро перемещен в нужное положение.

СВЯЗАННЫЕ СООБЩЕНИЯ

Типы сверлильных станков – Bright Hub Engineering

Различные типы сверлильных станков

Во многих производственных процессах одним из самых незаменимых обрабатывающих инструментов является сверлильный станок .Сверлильный станок обычно называется сверлильным прессом и отвечает за сверление отверстий различного размера на любой поверхности и с точной глубиной. Помимо того факта, что сверлильный станок используется в основном для сверления отверстий, есть еще несколько функций, которые может выполнять сверлильный станок. Эти функции включают в себя нарезание резьбы, точечную наплавку, развёртывание, зенкование и растачивание, и это лишь некоторые из них.

  • Врезка – это процесс бурения отверстия, особенно в трубопроводах, находящихся под давлением.
  • Точечная облицовка – это процесс обработки законченных круглых поверхностей вокруг вершины отверстия для установки шайбы или головки болта.
  • Развертка – это процесс повышения точности размеров существующих вертолетов для улучшения качества поверхности.
  • Зенковка – это процесс снятия фаски вокруг вершины отверстия для удержания головки винта или болта ниже поверхности просверливаемого материала.
  • Зенковка – это процесс увеличения уже просверленного отверстия для размещения головки винта.

Есть четыре основных категории сверлильных станков, которые включают вертикальные высокочувствительные сверлильные станки, вертикальные сверлильные станки, радиально-сверлильные станки и специальные сверлильные станки. Хотя эти сверлильные станки выполняют основные операции сверления, существуют некоторые специфические функции, которые каждый из этих типов выполняет более точно и удобно.

Вертикальный чувствительный сверлильный станок

В этом сверлильном станке используется шпиндельная головка с ременным приводом.Этот станок вводится в заготовку только вручную, поэтому название важно. Такая настройка на самом деле является преимуществом, потому что оператор буквально чувствует режущее действие инструмента. Есть два направления этой машины – стиль скамейки и стиль пола. Вертикальный высокочувствительный сверлильный станок рекомендуется для легких и средних работ.

Вертикальный сверлильный станок

Вертикальный сверлильный станок использует шпиндельную головку с зубчатым приводом.По сравнению с предыдущим типом, этот станок можно подавать в заготовку вручную или автоматически. Для вертикально-сверлильных станков с автоматической подачей также предусмотрены механизмы автоматического подъема стола. Этот сверлильный станок больше подходит для операций по добыче больших отверстий.

Сверлильный станок с радиальным рычагом

Вероятно, это один из самых популярных типов сверлильных станков. Благодаря своей радиальной ориентации сверлильный станок с радиальным рычагом обеспечивает большую универсальность в работе, особенно с большими и тяжелыми деталями.Настройка этого сверлильного станка позволяет оператору манипулировать станком над заготовками, что делает его более удобным для работы и сверления на больших заготовках. Более того, сверлильный станок с радиальным рычагом может быть соединен с наклонным столом или поворотным столом для сверления пересекающихся и угловых отверстий.

Сверлильный станок специального назначения

Этот сверлильный станок используется для специальных целей, в том числе для сверления нескольких отверстий за одну установку.Сложные задачи, такие как сверление очень маленьких отверстий, также могут выполняться с помощью специального сверлильного станка. Некоторые из специальных сверлильных станков включают в себя Micro-Drill Press, многошпиндельный сверлильный станок и сверлильный станок револьверного типа.

Рис.1. Вертикальный высокочувствительный сверлильный станок

Изображение: itdc.lbcc.edu

Рис.2. Вертикальный сверлильный станок

Изображение: its.fvtc.edu

Рис.3. Сверлильный станок с радиальным рычагом

Изображение: Википедия

Плазменные сверлильные станки | Мессер Каттинг

Ответ – да, для этих машин, перечисленных ниже:

Малое сверло для Titan II и Early Single Beam MPC2000 и TMC4500.

Электродрель: емкость ½ дюйма и одна установка для смазки туманом.

Они будут иметь регулируемую скорость подачи оборотов в минуту и ​​управление вертикальным ходом посредством ручной настройки и регулировки (электрический шпиндель; гидравлическая подача).

Описание туманообразователя:

  • Однолинейный выход для распределения тумана охлаждающей жидкости.
  • Агрегат для монтажа на станции.
  • Распылительная насадка для направления на сверло вручную.

Примечания по обработке:

  • При работе с толстой пластиной необходимо соблюдать осторожность, чтобы не пропустить зазор при сверлении над пластиной и вырезать детали.В некоторых случаях сверло придется снимать, чтобы очистить материал. На установочном чертеже будет обозначено расстояние для каждого процесса.
  • Нет центра или точечного сверления. Конечный пользователь может использовать специальные комбинированные инструменты.
  • Рекомендуется для сквозных отверстий диаметром 1/8 ″ – ½ дюйма; из низкоуглеродистой стали толщиной до 1 дюйма.

Стандартные буровые системы состоят из:

  • Пневматическая подача с гидравлическим регулированием скорости во время цикла сверления.
  • Электрический шпиндель с регулируемой скоростью (об / мин).
  • Ручная смена инструмента.
  • Внешняя смазка режущего инструмента туманом.
  • Прижим материала.
  • Одно сверло по кобальту ½ ”с соответствующей цанговым патроном и держателем.

Для каждого размера сверла требуется ручная настройка пользователем:

  • Установите регулятор потока на сверлильном агрегате для достижения правильной скорости подачи сверла.
  • Установите частоту вращения шпинделя на экране управления.
  • Заменить инструмент.

Буровые системы не подходят для:

  • Зенковка или зенковка.
  • Автоматическая работа.
  • Специальные приложения для бурения. (Высокий рабочий цикл).

Маленькая дрель для раннего стиля MPC2000 и TMC4500 ТОЛЬКО .

Hypneumat Electric Drill Unit: емкость 3/4 ″ и один блок смазки туманом.

Они будут иметь регулируемую скорость подачи оборотов в минуту и ​​управление вертикальным ходом посредством ручной настройки и регулировки (электрический шпиндель; гидравлическая подача).

Описание туманообразователя:

  • Однолинейный выход для распределения тумана охлаждающей жидкости.
  • Агрегат для монтажа на станции.
  • Распылительная насадка для направления на сверло вручную.

Примечания по обработке:

  • При работе с более толстой пластиной необходимо соблюдать осторожность, чтобы следить за зазором сверла над пластиной и обрезанными деталями. В некоторых случаях сверло придется снимать, чтобы очистить материал.На установочном чертеже будет обозначено расстояние для каждого процесса.
  • Нет центра или точечного сверления. Конечный пользователь может использовать специальные комбинированные инструменты.
  • Рекомендуется для сквозных отверстий в мягкой стали толщиной до 1 дюйма.

Стандартные буровые системы состоят из:

  • Пневматическая подача с гидравлическим регулированием скорости во время цикла сверления.
  • Электрический шпиндель с регулируемой скоростью (600-2400 об / мин).
  • Ручная смена инструмента.
  • Внешняя смазка режущего инструмента туманом.
  • Прижим материала.
  • 3-л. Ход 6 дюймов.
  • Включает выбранный заказчиком набор сверл для диаметров до ¾ ”.

Для каждого размера сверла требуется ручная настройка пользователем:

  • Установите регулятор потока на сверлильном агрегате для достижения правильной скорости подачи сверла.
  • Установите частоту вращения шпинделя на экране управления.
  • Заменить инструмент.

Буровые системы не подходят для:

  • Зенковка или зенковка.
  • Автоматическая работа.
  • Высокопроизводительное бурение.

6 типов сверлильных станков и их применение!

Сверление в металле, дереве или бетоне – тяжелая работа, и для этого используется специальное оборудование! Это оборудование называется буровыми станками.

Сверлильный станок – это мощное оборудование, которое используется для сверления отверстий в твердых поверхностях, где ручное сверление затруднено.Строительная промышленность использует эти машины для выполнения различных ремонтов и других задач, поскольку они просты в использовании. Эти станки также используются в деревообрабатывающей, металлообрабатывающей, строительной и многих других отраслях.

Вот некоторые распространенные типы сверлильных станков, которые используются в строительной отрасли, а также для выполнения простых задач:

Радиально-сверлильный станок:

Источник: wmwag.com

В этом сверлении, головка закреплена на радиальном кронштейне станка для сверления на объекты различных размеров.Вы можете выбрать головку и опорную плиту в зависимости от размера и прочности, которые вам нужны для сверления в данной области. Кроме того, вы можете повернуть и поднять радиальный рычаг для регулировки в соответствии с требованиями. Эту сеялку можно также использовать в качестве гидравлических пробойников . также обладает хорошей эффективностью, поэтому они довольно популярны в промышленном секторе.

Вертикальный сверлильный станок:

Источник: rackcdn.com

Это сверлильный станок для тяжелых условий эксплуатации, который оснащен шпиндельной головкой с редуктором.Он используется при производстве больших отверстий, в которых задействованы большие или тяжелые вращающиеся детали. Вертикальный сверлильный станок станка можно вводить рукой в ​​заготовку.

Сверлильный станок на столбах:

Источник: cdn.axminster.co.uk

Сверлильные станки на столбах тяжелые, прочные и подходят для экономичных форматов. Это высокотехнологичные станки, которые можно использовать для сверления где угодно. Вы также можете прикрепить свои функции к этим машинам.Эти машины также известны своей высокой эффективностью и точностью, поэтому они довольно популярны в строительной отрасли.

Фрезерный станок:

Источник: harborfreight.com

Это многофункциональные станки, которые можно использовать как для сверления, так и для фрезерования. Благодаря своей многофункциональности эти машины лучше всего подходят для всех целей. Они легко помещаются в пространствах с небольшой площадью. Инженеры-конструкторы используют эти станки для сверления поверхностей, на которых сложно установить тяжелые и громоздкие станки.

Станок для сверлильного станка:

Источник: i.ytimg.com

Рабочие головки этих станков расположены на одном столе. Используется там, где требуются последовательные операции. Например, вы можете использовать первую головку этого станка для точечного сверления, а вторую головку – для нарезания резьбы по сверлу. Кроме того, третью головку машины можно использовать вместе с головкой для нарезания резьбы для выбивания отверстия или отверстия в земле. И последнюю головку можно использовать для снятия фаски.

Вертикальный чувствительный сверлильный станок:

Источник: bestdrillpressguide.com

Это легкий сверлильный станок с головкой шпинделя с ременным приводом для растачивания отверстий в поверхности. Этот тип станка используется на рабочих местах, где требуется среднее или легкое сверление. Однако пользоваться им можно только руками. С ручным подающим инструментом вы можете почувствовать режущее действие инструмента при выполнении растачивания или резки с использованием оборудования.Эта машина обычно изготавливается в напольном или настольном исполнении для использования в строительстве.

Еще один вариант включает очень удобное решение для сверления: Strong Arm 5 – это портативный сверлильный станок, полностью регулируемый для большинства нужд бурения. Регулировка выполняется быстро и удобно, поскольку в ней используются быстроразъемные штифты на опоре и на лапке.

вы также можете использовать перфоратор для горных пород . Итак, это были некоторые из буровых станков, которые используются в строительстве.

Радиально-сверлильные станки – виртуальные события и потоки

Радиально-сверлильные станки используют вращающиеся режущие инструменты, сверла, скользящие вдоль руки. Рычаг можно поднимать, опускать или вращать на внутренней стойке, чтобы отрегулировать положение сверла над заготовкой. Такая конфигурация обеспечивает машине дополнительную универсальность, а также простоту использования. Кроме того, операторы могут расположить шпиндель непосредственно над заготовкой. Такая конструкция обеспечивает существенное удобство, особенно для деталей, которые слишком велики для перемещения.

Радиальные сверла имеют множество применений и функций, таких как сверление, растачивание, нарезание резьбы, развёртывание, притирка, притирка, затяжка, растачивание, обработка точечных отверстий и многое другое. Они в основном используются в автомобильной, машиностроительной и полиграфической отраслях, поскольку в этих секторах чаще требуется сверление отверстий в прочных материалах.

Кроме того, чтобы лучше вписаться в среду обработки с более индивидуальными требованиями, большинство этих радиально-сверлильных станков сконструированы с превосходной прочностью и производительностью, поскольку они обычно изготавливаются из высококачественных материалов в сочетании с передовыми технологиями.Если есть потребность в индивидуальном радиально-сверлильном станке, доступно большинство моделей с особыми техническими характеристиками, которые наилучшим образом соответствуют требованиям.


Радиально-сверлильный станок с сервоприводом с электронным управлением, KnuthMachineToolsUSA

Радиально-сверлильные станки имеют множество преимуществ для оператора. Он очень компактный по размеру и может использоваться очень быстро и удобно. Он также признан одним из самых универсальных станков, поскольку он может легко сверлить отверстия, пробивать отверстия и даже измельчать крупные частицы.

Еще одним преимуществом радиально-сверлильных станков является возможность перемещать радиальный рычаг без разгрузки и повторной загрузки больших заготовок. Возможность выдвигания шпиндельной коробки вдоль плеча делает использование станка более удобным. Втягивание и вращение шпинделя позволяет сверлу работать по всей поверхности заготовки.

Кроме того, внутренняя колонна, которая действует как ось буровой установки, может выдвигаться вперед (обычно на расстояние до 17 дюймов).Это позволяет сверлу сверлить прямо по центру заготовки на глубину до 34 дюймов. Фактически это вдвое глубже, чем у любого из обычных сверлильных станков.

Напольные модели имеют возможность просверливать конец очень длинной заготовки, например, ножки стола. За счет соединения с откидной столешницей вы можете наклонять заготовку (при необходимости полностью горизонтально), чтобы значительно упростить сверление заготовки нестандартной формы.

Радиально-сверлильные станки очень компактны и удобны в использовании, поэтому пользователям требуется меньше работы.Позиционирование длинной руки может быть изменено в соответствии с требованиями пользователя. Он идеально подходит для обработки больших заготовок. В конструкции используются жесткие и качественные компоненты, поэтому она устойчива к неблагоприятным условиям.

Мы надеемся, что после прочтения этой статьи вы получите общее представление о радиально-сверлильных станках, их конструкции и применении, а также об основных преимуществах перед обычными сверлильными станками. Обязательно ознакомьтесь с другой публикацией в нашем блоге, чтобы получить дополнительную информацию о технологии сверлильных станков и другие статьи, связанные со станкостроительной отраслью.

Определение, типы, детали, принцип работы, операции, преимущества, недостатки, применение [PDF]

На последнем занятии мы подробно обсудили фрезерный станок и его операции, тогда как в сегодняшней статье мы обсудим концепции сверлильной обработки вместе с его частями, преимуществами, недостатками и областями применения принципа работы.

Сверлильный станок:

Это станок, который используется для сверления отверстий в компонентах или заготовке с помощью сверл.

Сверла также называются многоточечными режущими инструментами, которые могут быстро влиять на скорость удаления материала (MRR), то есть одноточечный режущий инструмент (например, тот, который используется в токарном станке) может удалять материал медленно, тогда как , многоточечный режущий инструмент удаляет материал с большей скоростью и тем самым увеличивает MRR.

Линейная диаграмма сверлильного станка:

Линейная схема сверлильного станка показана ниже.

Детали сверлильного станка:

Детали сверлильного станка следующие.

  • Основание
  • Вертикальная колонна
  • Поворотный стол
  • Система передачи энергии (ступенчатый конический шкив)
  • Рукоятка подачи сверла (маховик)
  • Патрон
  • Зажим стола
  • Расшифровка сверла
  • Шпиндель
  • части сверлильного станка:
    База:

    Основание изготовлено из чугуна, обладающего высокой прочностью на сжатие, хорошей износостойкостью и хорошей поглощающей способностью (т.е.е. поглощать вибрации, возникающие во время работы), и по этим причинам он действует как основа для сверлильного станка.

    Вертикальный столбец:

    Он расположен точно в центре основания, который может служить опорой для вращения поворотного стола и удерживать систему передачи энергии.

    Поворотный стол:

    Он прикреплен к стойке, которая может удерживать машинные тиски в захватах, и, таким образом, заготовка фиксируется в машинных тисках для выполнения операции сверления.

    Поворотный стол может перемещаться вверх и вниз посредством вращательного движения и может быть зафиксирован на колонне с помощью стопорной гайки.

    Система передачи энергии:

    Состоит из двигателя, ступенчатого шкива, клинового ремня и шпинделя. Передача мощности объясняется в работе сверлильного станка.

    Ручка подачи сверла:

    При вращении маховичка шпиндель перемещается вверх и вниз в вертикальном направлении, чтобы обеспечить необходимое количество подачи для работы.

    Здесь вращательное движение преобразуется в поступательное с помощью механизма зубчатой ​​рейки и шестерни, который описан ниже.

    Патрон:

    Используется для удержания заготовки. Как правило, патрон с 3 кулачками используется для удержания круглых компонентов, а патрон с 4 кулачками используется для удерживания прямоугольных компонентов.

    Настольный зажим:

    Используется для фиксации поворотного стола в желаемом месте.

    Шпиндель:

    Используется для удержания буровой коронки вместе с губками.

    Сверло:

    Это основная часть этого станка, которая используется для удаления материала в виде отверстий с поверхности заготовки.

    Принцип работы сверлильного станка:

    Когда мощность передается на двигатель, шпиндель вращается, и, таким образом, ступенчатый шкив, прикрепленный к нему, также вращается. На другом конце прикреплен еще один ступенчатый шкив, который переворачивается для увеличения или уменьшения скорости вращательного движения.

    Теперь клиновой ремень помещается между ступенчатыми шкивами, чтобы приводить в движение передачу мощности. Здесь вместо плоского ремня используется клиновой ремень для повышения энергоэффективности.

    Теперь вращается и сверло, которое было помещено в патрон и соединено со шпинделем. При вращении шкивов вращается и шпиндель, который может вращать сверло.

    Теперь, вращая маховик, шпиндель перемещается вверх и вниз в вертикальном направлении, чтобы обеспечить необходимое количество подачи для работы, и это сверло используется для проделывания отверстий в компоненте, помещенном в станок. порок.

    Привод сверлильного станка:

    Этот приводной механизм основан на механизме реечной передачи.

    реечный механизм в сверлильном станке

    Когда маховик вращается, он преобразует вращательное движение в поступательное с помощью рейки и шестерни.

    Установка состоит из стойки (с мелкими канавками), шестерни, патрона и сверла. Сверло вставлено в патрон, патрон соединен со стойкой, и когда маховик вращается, шестерня вставляется в канавки стойки [показано на рис.] и, таким образом, вращательное движение преобразуется в линейное движение, и поскольку этот механизм работает с помощью зубчатой ​​рейки и шестерни, называемой механизмом рейки и шестерни.

    Типы сверлильных станков:

    Ниже приведен список сверлильных станков, которые используются в промышленности для производства материалов.

    • Радиально-сверлильный станок
    • Вертикальный сверлильный станок
    • Многошпиндельный сверлильный станок
    • Станок для глубокого сверления
    • Чувствительный сверлильный станок
    • Переносной сверлильный станок
    • Многосверлильный сверлильный станок

    Описание вышеперечисленных типов сверлильных машин приведено ниже. следует.

    Радиально-сверлильный станок:

    Радиально-сверлильный станок используется для сверления отверстий в компонентах, но он сильно отличается от обычного сверлильного станка. Радиально-сверлильный станок имеет рычаг, который может вращаться в заданном радиусе.

    Радиально-сверлильный станок

    Если компонент большой, и если он не может удерживаться на рабочем столе, то этот компонент необходимо положить на землю и, вращая радиальный рычаг, выполнить операцию.

    Вертикальный сверлильный станок:

    Используется для сверления отверстий среднего размера в компонентах.Он тяжелее и крупнее сверлильного станка Sensitive.

    Вертикальный сверлильный станок. Фото любезно предоставлено IndiaMart.

    Большое количество оборотов шпинделя и подачи может быть доступно для различных видов работ.

    Вертикальный сверлильный станок может иметь диапазон сверления сверл диаметром 75 мм.

    Многошпиндельный сверлильный станок:

    Как видно из названия, эти сверлильные станки имеют несколько шпинделей, которые расположены далеко друг от друга.

    Многошпиндельный сверлильный станок.Фото любезно предоставлено IndiaMart

    Этот станок используется, когда нужно просверлить большое количество отверстий на одной заготовке или проделать отверстия на отдельных заготовках.

    Благодаря этой операции производительность будет выше.

    Станок для глубокого сверления отверстий:

    Эти типы сверлильных станков предназначены для сверления глубоких отверстий в различных компонентах автомобилей, таких как шатуны, шасси самолета, внутреннее отверстие гидравлического цилиндра, корпуса топливных форсунок, оборудование для разведки месторождений нефти и т. Д.

    Станок для глубокого сверления. Фото любезно предоставлено IndiaMart

    Он должен обеспечивать добавление охлаждающей жидкости во время удаления материала с компонентов.

    Чувствительный сверлильный станок:

    Здесь, в случае с Чувствительным сверлильным станком, когда оператор дает подачу инструмента в заготовку, он позволяет оператору «почувствовать» или «почувствовать» режущее действие заготовки на инструменте, и в этом причина. называется Чувствительным сверлильным станком.

    Его также называют настольным сверлильным станком, о чем говорилось в начале статьи.

    Переносной сверлильный станок:

    Портативный сверлильный станок работает аналогично настольному сверлильному станку, но с той разницей, что портативный сверлильный станок можно брать с собой на разные рабочие места, и поэтому его называют портативным сверлильным станком.

    Микаэль Хэггстрём

    При этом настольный сверлильный станок может выполнять различные операции, но он может стоять на одном месте и неподвижен w.r.t. рабочие места.

    Сверлильный станок для группировки:

    Как видно из названия, он имеет группу сверлильных головок с отдельными двигателями, прикрепленными к вертикальной колонне, и выполняет несколько операций одновременно.

    Сверлильный станок Gang. Фото любезно предоставлено Indiamart

    Обычно он состоит из 4-6 сверлильных головок, расположенных рядом друг с другом, которые могут выполнять различные операции, такие как сверление, растачивание, развертывание, нарезание резьбы и т. Д.

    Если вы хотите создать маленькое отверстие или большое, несколько шпинделей выполнят эту операцию.

    Количество операций с буровыми машинами:

    Сверлильный станок выполняет следующие функции.

    • Сверление
    • Растачивание
    • Развертка
    • Нарезание резьбы
    • Точечная обработка
    • Трепанирование
    • Хонингование
    • Зенковка
    • Заточка

    Объяснение операций, выполняемых на сверлильных станках 9019

    Объяснение заключается в следующем.

    Бурение:

    Операция сверления отверстий на поверхности заготовки с помощью сверла называется операцией сверления.

    Растачивание:

    Операция увеличения существующего отверстия называется операцией растачивания. Существующее отверстие было создано в результате бурения.

    Развертка:

    Операция определения размера и чистовой обработки существующего отверстия с помощью расширителя называется операцией развертывания.

    Развертка – это многоточечный режущий инструмент, имеющий несколько режущих кромок для чистовой обработки поверхности.

    Нарезание резьбы:

    Это операция создания внутренней резьбы с помощью режущего инструмента, называемого метчиком, и эта операция называется операцией нарезания резьбы нарезанием резьбы.

    Операция с точечным обращением:

    Это операция по удалению стружки с поверхности отверстия таким образом, чтобы имела место правильная посадка болтов, и это удаление может быть выполнено с помощью концевой фрезы с использованием сверлильного станка.

    Операция трепанации:

    Операция трепанации без сверления используется для получения большого отверстия диаметром более 50 мм. Эту операцию трепанации нельзя использовать для глухих отверстий.

    Хонингование:

    В этой операции инструмент будет вращаться и совершать возвратно-поступательные движения вокруг своей оси для получения очень гладких отверстий.

    Эта операция хонингования в основном используется для чистовой обработки отверстий в цилиндре двигателя внутреннего сгорания.

    Расточка:

    Операция зенковки используется для увеличения определенной части отверстия.

    Зенковка:

    Операция зенкования используется для увеличения конца отверстия и придания ему конической формы на меньшем расстоянии.

    Это различные операции, которые выполняются на сверлильных станках.

    Давайте узнаем о преимуществах и недостатках сверлильного станка и его применениях.

    Преимущества сверлильного станка:

    Преимущества сверлильного станка следующие.

    • Требует меньше труда.
    • Оператор настольного сверлильного станка обеспечивает высокую точность и аккуратность, тогда как в случае автоматического сверлильного станка высокую точность обеспечивает сам станок.
    • Простота эксплуатации
    • Низкие затраты на техническое обслуживание.

    Недостатки сверлильного станка:

    Недостатки сверлильного станка следующие.

    • Так как он делает черновые отверстия во время сверления. Следовательно, можно ожидать средней чистоты поверхности, но не высокой чистоты поверхности.
    • Обрабатывается деталь небольшого размера, которая может поместиться на рабочем столе, тогда как детали большого размера не обрабатываются.
    • Если есть неправильный зажим между сверлом и заготовкой, существует вероятность поломки сверла.

    Применения сверлильного станка:

    Применения сверлильного станка следующие.

    • Открытые горные работы
    • Зенковка
    • Зенковка
    • Подземные горные работы
    • Нарезание резьбы и т. Д.

    Это различные типы буровых станков.Давайте подробно рассмотрим его преимущества, недостатки и возможности применения.

    Дополнительные ресурсы:

    Фрезерный станок
    Токарный станок
    Шлифовальный станок
    Внешние ссылки:
    .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
