Сверлильный станок это что – Сверлильный станок: устройство, принцип работы, применение

alexxlab | 29.04.2020 | 0 | Разное

Содержание

Что такое – сверлильные станки?

Весьма популярную группу оборудования для дерево- и металлообработки образуют - сверлильные станки. Они активно используются для выполнения сквозных и глухих отверстий, их развертывания и зенкерования, а также нарезания резьбы. Форма оснастки позволяет достаточно эффективно отвести материал.

Вертикально сверлильные станки очень популярны как в частных мастерских, так и на больших заводах. Заготовка закрепляется на подъемном столе тисками либо струбцинами, к месту обработки из особого сопла подводится смазочно-охлаждающая жидкость. Каждый станок для сверления имеет рукоять, регулирующую ход шпинделя. Рабочая оснастка - сверла, зенкеры, резьбонарезные патроны и др.

В результате проведенной работы сверлильный станок предоставляет минимальную шероховатость внутренних стенок, и высокую точность диаметра и глубины отверстий, их взаимного расположения.

Устройство и принцип работы

Каждый сверлильный станок состоит из нескольких конструктивных элементов. Он имеет фундаментальную плиту с колонной и подъемный рабочий стол. От электродвигателя через передаточные механизмы вращение сообщается рабочему валу. На нем устанавливается оснастка - сверла, зенкеры, резьбонарезные патроны и др. Ход шпинделя регулируется с помощью рукояти. Заготовка закрепляется на столе тисками либо струбцинами, к месту обработки из особого сопла подводится смазочно-охлаждающая жидкость.

Благодаря регулированию и очень надежной фиксации, настольные сверлильные станки дают минимальную шероховатость внутренних стенок, и высокую точность заданных параметров - диаметра и глубины отверстий, их взаимного расположения.

Важные характеристики

Расход электроэнергии и эффективность зависят от мощности. Маленький настольный сверлильный станок может потреблять от 150 Вт, тяжелое стационарное оборудование - даже до 3 кВт.

Диаметр сверления (обычно от 16 до 60 мм) определяет не только размер отверстия, но и выбор соответствующей оснастки.

Частота вращения шпинделя может варьироваться в диапазоне от 200 до 3000 об/мин. Как правило, станки имеют многоскоростной редуктор, который позволяет установить нужную частоту в зависимости от материала и операции.

Разновидности

По обрабатываемому материалу подразделяют станки для дерево- и металлообработки. Некоторые модели могут выполнять работу и с тем, и с другим.

В зависимости от типа конструкции и целевого назначения:

Настольные сверлильные станки для индивидуального использования и небольшого объема работ.

Радиально-сверлильные установки имеют возможность перемещения сверлильной головки с режущим инструментом в самых разнообразных направлениях - вверх, вниз, вперед, назад, а также поворачивать как налево, так и вправо. Это предоставляет возможность сверлить под углом.

Станок вертикально сверлильный позволяет регулировать только ход шпинделя (выше-ниже). Он позволяет точно установить и зафиксировать нужные параметры, и отлично подходит для поточного производства.

Редукторный сверлильный станок - громоздкое производственное оборудование с многоскоростным редуктором. Он увеличивает крутящий момент за счет уменьшения скорости вращения, что позволяет исполнять большие отверстия в твердых материалах без перегрузок.

Каким станкам отдают предпочтение наши клиенты?

Даже среди равных по техническим возможностям устройств неизменно выделяются те, которые приобретают чаще остальных. Почему выбирают именно их? Потому что каждый все-таки в чем-то по-своему гораздо лучше: в удобстве, в узнаваемости торговой марки, в безопасности и надежности.

Станки для мастеров широкого профиля

Какие только задачи не приходится исполнять в мастерской! На сегодняшний день работаете с деревом, завтра понадобится просверлить металлическую пластину, потом пластмассу. Значит, необходимо оборудование, в котором скорость вращения шпинделя можно регулировать в пределах от 500 до 3000 об/мин. В том случае, если необходимо будет делать отверстия в стали, оно еще должно быть достаточно сильным, не менее 500 Вт.

Иногда попадаются детали трудной формы. Для того чтобы исполнить несколько отверстий, необходимо каждый раз переустанавливать деталь в тисках, а это отнимает время. Следовательно, плюсы имеет тот сверлильный станок, у которого можно поворачивать рабочий стол и шпиндельную голову. Ведь в этом случае путем нехитрых манипуляций можно подставить под режущий инструмент необходимую сторону заготовки, не вынимая ее из тисков.

Названным критериям наилучшим образом соответствуют радиально-сверлильные станки. У них есть вторая горизонтальная колонна, которая расположена поперек вертикальной. Регулируя с ее помощью вылет шпинделя, можно последовательно сделать в заготовке несколько отверстий, не меняя положение детали. Помимо этого шпиндельная головка может разворачиваться под углом для наклонного сверления.

В том случае, если в мастерской есть место, можно приобрести высокую установку на колонне. Она оптимальна для выполнения отверстий в практически любых больших заготовках. В остальных случаях вполне подходит машина настольного типа.

Выбор столяров

На тот случай, если в мастерской обрабатывают исключительно древесину, к примеру, изготавливают мебель, нагрузка на сверлильную установку будет достаточно большая, особенно, если у Вас всегда много заказов. В этом случае машина должна быть приспособленной к долгой эксплуатации, следовательно, Вам необходима модель профессионального класса.

Данный станок, имеющий классическую вертикальную конструкцию стоит несколько подороже, чем радиально-сверлильный. В его шпинделе установлены прецизионные шарикоподшипники, за счет чего обеспечивается более высокая точность по сопоставлению с бытовыми машинами.

Выбор слесарей

В мастерскую, специализирующуюся на металлообработке, тоже необходим станок профессионального класса. Учитывая, что придется иметь дело с твердым материалом, сверление которого создает огромную нагрузку на электродвигатель, желательно купить машину, питающуюся от трехфазного источника тока (380 Вольт). Кроме того, предпочтительнее купить станок, рассчитанный в первую очередь на работу с металлом, для которого сверление дерева и пластмассы - добавочная возможность, а не наоборот. Они не просто мощные (для железа требуется 700 Вт и выше), их жесткая конструкция, имеющая существенный вес, состоит из прочных, точно подогнанных деталей, не создающих вибрации. Следовательно, на таких установках становится возможным не только сверлить, но и исполнять развертывание и зенковку отверстий.

motosila.ua

Сверлильный станок - это... Что такое Сверлильный станок?

        станок для обработки отверстий со снятием стружки. На С. с. производят Сверление, Рассверливание, Зенкерование, Развёртывание, Растачивание, Нарезание резьбы. Различают следующие типы С. с. по металлу: вертикально-сверлильные, горизонтально-сверлильные, центровальные, многошпиндельные, агрегатные, специализированные и др.         Вертикально-сверлильный станок (рис. 1) — наиболее распространённый тип С. с. в металлообработке; используется для получения отверстий в деталях относительно небольшого размера в условиях индивидуального и мелкосерийного производства, в ремонтных цехах и т. п. Инструмент (Сверло, Зенковка, Развёртка и др.) закрепляют в вертикальном шпинделе, деталь — на столе станка. Совмещение осей обрабатываемого отверстия и инструмента производят перемещением детали. Для ориентации заготовки и автоматизации обработки применяют также программное управление. Для обработки отверстий диаметром до 12 мм (например, в приборостроении) используют настольные станки (обычно одношпиндельные). Тяжёлые и крупногабаритные детали, а также детали с отверстиями, расположенными по дуге окружности, обрабатывают на радиально-сверлильном станке.
На этом С. с. совмещение осей обрабатываемого отверстия и инструмента осуществляют перемещением шпинделя относительно неподвижной детали. Горизонтально-сверлильный станок обычно используют при обработке глубоких отверстий (например, в осях, валах, стволах стрелковых и артиллерийских систем и т. п.). Центровальные станки служат для получения в торцах заготовок центровых отверстий. Иногда центровальные станки оснащаются отрезными суппортами с резками для отрезки заготовки перед центрованием (центровально-отрезной станок). Для одновременной обработки (главным образом сверления) нескольких отверстий применяют многошпиндельные С. с. (рис. 2) со сверлильными головками (См. Сверлильная головка). Процесс обработки автоматизирован на агрегатных С. с., которые собирают из стандартных самодействующих силовых головок с фланцевыми электродвигателями и редукторами, обеспечивающими вращение шпинделя и подачу головки. Существуют агрегатные С. с. одно-, двух- и трёхсторонние, с вертикальными, горизонтальными и наклонными сверлильными и резьбонарезными шпинделями, число которых иногда достигает нескольких десятков в одном станке. Специализированные С. с., на которых выполняют ограниченный круг операций, снабжены различными автоматизированными устройствами. Для комбинированной обработки деталей применяют станки: сверлильно-расточные (одно- и двухсторонние), сверлильно-нарезные (обычно многошпиндельные, с реверсированием резьбонарезных шпинделей), сверлильно-фрезерные и сверлильно-долбёжные (главным образом для деревообработки), сверлильные автоматы.

         Д. Л. Юдин.

         В деревообработке получили распространение одно- и многошпиндельные вертикальные, одно- и двухсторонние главным образом многошпиндельные горизонтальные С. с. и станки с поворотным шпинделем, который может располагаться вертикально и горизонтально. На деревообрабатывающих станках (См. Деревообрабатывающий станок), кроме сверления отверстий, получают пазы, гнёзда, удаляют сучки и т. п.

         В. С. Рыбалко.

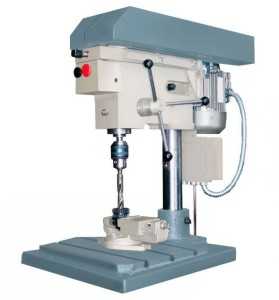

        Рис. 1. Вертикально-сверлильный станок.

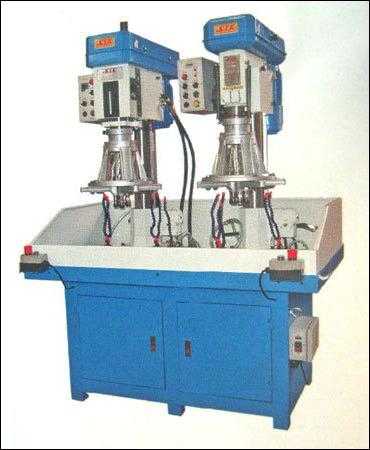

        Рис. 2. Многошпиндельный сверлильный станок.

dic.academic.ru

Станок вертикально сверлильный - принцип работы и применение

Вертикальный сверлильный станок – это техника, необходимая для создания глухих и сквозных отверстий, а также для дополнительной обработки полученных иным методом отверстий. Она часто используется для рассверливания отверстий, которые требуют максимальной точности.

Также агрегаты данного типа демонстрируют свою эффективность при нарезании внутренней резьбы и при создании дисков из сплошного листового материала. Другими словами, вертикальные станки – это универсальные помощники, на которые можно возложить выполнение ряда непростых задач.

Конечно же, технологические возможности оборудования не ограничиваются вышеприведенными операциями. Функционал техники гораздо шире, чем может показаться на первый взгляд. Это стало причиной широкого ее применения в самых разных сферах.

Особую популярность такие станки обрели в мелкосерийном производстве. Для выполнения частных задач они подходят идеально. Однако, если рабочий цех оснастить должным образом, подобные агрегаты станут незаменимым инструментом в сфере массового производства.

Виды вертикальных сверлильных станков

Все вертикальные сверлильные станки можно распределить по следующим категориям:

  • Одношпиндельные агрегаты настольного типа. Такая техника идеально подходит для мелкосерийного производства.
  • Одношпиндельные вертикальные напольные станки.
  • Агрегаты редукторного типа.
  • Многошпиндельные станки.
  • Техника, предназначенная для глубокого сверления.

Все эти агрегаты могут быть дополнены числовым программным управлением, что делает работу на них проще, эффективней, а результаты – точнее. Рассмотрим особенности каждого из видов станков.

Одношпиндельные агрегаты настольного типа – это небольшие по размеру станки, которые рассчитаны в основном на получение отверстий диаметром до 16 миллиметров. Также с помощью этой техники можно зенкеровать и зенковать заготовку. С нарезанием резьбы одношпиндельные настольные станки также справятся.

Среди преимуществ эти станков стоит выделить малые габариты, умеренное энергопотребление и низкий уровень издаваемого во время работы шума. Пожалуй, это единственные вертикальные станки, которые подходят для эксплуатации в бытовых условиях.

Если же речь идет о больших цехах или мастерских, то для этих условий идеально подойдет напольный станок, список возможных операций которого гораздо шире. Особенностью конструкции этой техники можно считать наличие специальных подножек, которые облегчают монтаж достаточно тяжелого агрегата на самых разных поверхностях. Также конструкция включает такие элементы как рабочую стойку, шпиндель, фундаментную плиту, механизм подачи и коробку скоростей.



Для получения крупных отверстий в условиях цеха такой техники, все же, недостаточно. И тут на помощь приходят массивные редукторные станки, которым можно поручить такую работу. Если же такой агрегат комплектуется числовым программным управлением, то он и вовсе становится незаменимым помощником на производстве, так как позволяет получать практически любые отверстия с максимальной точностью. Подобные агрегаты комплектуются системой индикации, которая предоставляет оператору нужную информацию.

Станок вертикально-сверлильный имеет свои особенности. Во-первых, сверление осуществляется путем перемещения заготовки относительно инструмента, который крепится с помощью специальных переходных втулок и патронов. Во-вторых, встроенный стол поворачивается вокруг основной колонны, что делает более удобной работу с большими заготовками. Стоит также отметить, что эта техника имеет достойные показатели производительности. Их сервисное обслуживание при этом порадует мастера своей простотой.

Расшифровка обозначений

Как вам, наверняка, уже приводилось видеть, у каждого станка вертикально-сверлильного есть свое буквенно-числовое обозначение. Какую же информацию несут под собой эти шифры?

Первая цифра в названии станка говорит о том, к какой группе он принадлежит. Вторая цифра определяет тип агрегата. Третья и четверная цифра указывают на габариты станка. Если после первой цифры стоит буква, то перед нами улучшенная модель агрегата. Стоящая же после всех цифр буква информирует о том, что на базе станка была создана усовершенствованная модель.

Устройство вертикального станка и алгоритм работы

Каждый агрегат вертикального типа состоит из нескольких конструктивных деталей. В большинстве случаев он являет собой фундаментальную плиту, куда водружается колонна. На колонне располагается электродвигатель и шпиндельная головка с инструментом. На направляющих фиксируется шпиндельная бабка, что позволяет перемешать посредством штурвала шпиндель в вертикальной плоскости.

Также конструкция имеет рабочий стол, на котором обрабатывается заготовка. Чаще всего производители станков оснащают стол механизмом подъема и опускания. В некоторых случаях стол может поворачиваться вокруг оси колонны для большего удобства оператора.

Алгоритм работы за вертикальным сверлильным станком выглядит следующим образом:

  • Закрепление заготовки;
  • Настройка работы станка оператором;
  • Включение агрегата и подача сверла;
  • Съем детали;
  • Уборка стола и помещения от образовавшейся стружки.

Многие производители оборудования комплектуют станки многоскоростным редуктором, который позволяет выбирать оптимальную частоту для конкретной операции. В целях безопасности агрегаты оснащаются электрическим шкафом, который обеспечивает при необходимости защитное отключение техники.

Тонкости покупки

Вы удивитесь, но в среднем стоимость вертикального сверлильного станка весьма умеренна. При этом чтобы выбрать идеальный для своих целей агрегат, нужно тщательно узнавать у поставщика технические характеристики конкретных моделей. Для домашней эксплуатации вполне достаточно настольного аппарата.

Нужно также учитывать, что наличие числового программного управления делает технику более дорогой. Тем не менее, если станок будет использоваться в производственных целях, то ЧПУ станет весьма выгодной инвестицией, которая повысит качество и точность проведения большинства сверлильных операций. Практика показывает, что приобретение компьютеризированной техники окупается очень быстро. Главное – подобрать подходящий по всем параметрам аппарат, который будет справляться с поставленной задачей.

Рекомендуем почитать

prostostanok.ru

типы, описание и отзывы :: SYL.ru

Современные станки сверлильные – это широкий выбор оборудования, которое используется на крупных заводах. Каждая модель имеет свои особенности, это нужно учитывать при выборе. Каждый станок состоит из определенных конструктивных элементов, оснастки.

Виды станков

Современные станки сверлильные представлены в огромном разнообразии. В зависимости от конструктивных особенностей и назначения все модели делятся на настольные и радиально-сверлильные. Первые применяются индивидуально для создания деталей в небольшом объеме, а вторые отличаются возможностью перемещения сверлильной головки со специальным режущим инструментом, который может двигаться в различных направлениях.

К массивному оборудованию относится вертикально-сверлильный станок, который можно регулировать с точки зрения хода шпинделя. Благодаря ему можно установить и зафиксировать определенные параметры и производить какие-то изделия на потоке.

Особенности вертикально-сверлильного оборудования

Это оборудование самое популярное, поскольку с его помощью можно обрабатывать различные материалы. Основным движением этого станка является вращение шпинделя. Все оборудование данного типа делится на следующие подвиды:

  • Сверлильный станок настольный, подходящий для выполнения небольшого объема работы.
  • Вертикальные с одним шпинделем.
  • Редукторные.
  • Многошпиндельные.
  • Станки, подходящие для глубокого сверления.

Самый маленький из перечисленных видов – сверлильный станок настольный, позволяющий сверлить небольшие отверстия в материале (не больше 16 мм в диаметре), выполнять зенкование и зенкерование, а также нарезать резьбу. Благодаря небольшим размерам и массе они требуют небольших затрат энергии, к тому же работают практически бесшумно. А это значит, что их можно применять даже в домашних условиях или в гараже.

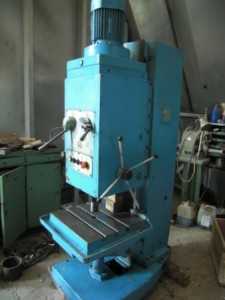

Напольный станок

Для крупных мастерских и заводов больше подходит напольный вертикально-сверлильный станок. Отзывы о нем позитивные: данное оборудование позволяет проводить целый ряд сверлильных операций. Благодаря специальным подножкам такие устройства устанавливаются на любой поверхности, а к их основным элементам можно отнести:

  • стойку со столом;
  • фундаментную плиту;
  • шпиндель;
  • коробку скоростей и механизм подачи.

Такое оборудование может применяться в самых разных сферах, позволяя решать те или иные строительные и ремонтные задачи. Уникальное сочетание характеристик и возможность использования в комбинации с другими агрегатами обеспечивает этому устройству широкую сферу применения.

Сверлильно-присадочное оборудование

Сверлильно-присадочный станок широко используется при создании корпусной мебели. С их помощью можно сверлить с высокой точностью глухие и сквозные отверстия в торцах, плоскостях мебельных щитов, не оставляя при этом сколы. Если говорить общими словами, то применяя это оборудование, можно создавать мебель, сверлить петли и отверстия. Главное требование, которое предъявляется к станкам подобного типа - это высокая точность работы.

Современные станки сверлильные этого типа не только точны, но и многофункциональны, то есть их можно применять в разных сферах для решения определенных задач. Для индивидуального производства могут использоваться станки с одной шпиндельной головкой – горизонтальной или вертикальной. С помощью этого оборудования можно сверлить вертикальные и горизонтальные отверстия.

Автоматические сверлильно-присадочные станки имеют различные вращающиеся головки, благодаря чему можно выполнять отверстия разного размера и типа присадки. Главный недостаток таких моделей – слишком долгая настройка. Много хороших отзывов получили полуавтоматические станки сверлильные модели ALFA 21 Classic итальянского производства: в данном случае можно регулировать высоту и глубину сверлильной головки (в 8 стандартных позициях) и скорость сверления.

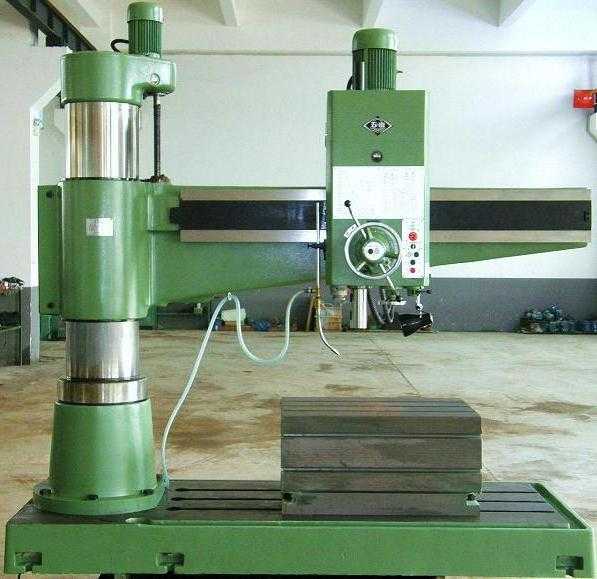

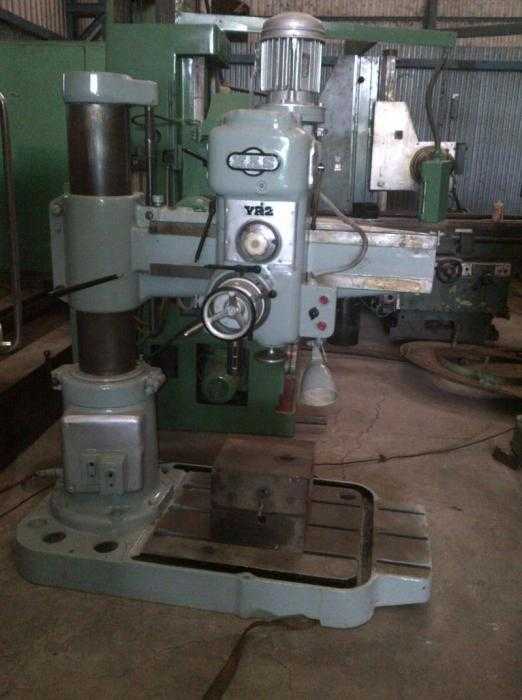

Радиальные станки

Радиально-сверлильный станок широко применяется при необходимости обработки отверстий в крупных деталях. Такое оборудование позволяет сверлить даже под углом, обрабатывать те детали, которые расположены ниже уровня пола. Неслучайно сверлильный радиальный станок используются для обработки деталей разной конфигурации. Главное движение в подобном оборудовании – перемещение по оси шпинделя и гильзы, а вспомогательные движения предполагают повороты и закрепление траверсы на колонне, вертикальное перемещение, переключение скоростей и многое другое.

Много положительных отзывов получил сверлильный радиальный станок 2А55, предназначенный для применения в различных сферах промышленности. Универсальность модели позволяет применять агрегат для обработки отверстий в деталях разного типа. Данный станок может сверлить сплошной материал, выполнять зенкерование и развертывание, подрезать торцы в обоих направлениях. Если оснастить станок дополнительными приспособлениями, можно существенно повысить производительность. Данный агрегат состоит из нескольких элементов:

  1. Стационарной плиты с Т-образными пазами, которые зажимают обрабатываемую деталь.
  2. Колонны, которая поворачивается вокруг вертикальной оси.
  3. Сверлильной головки, которая может горизонтально перемещаться по направляющим рукава.
  4. Шпинделя в цилиндрической гильзе.

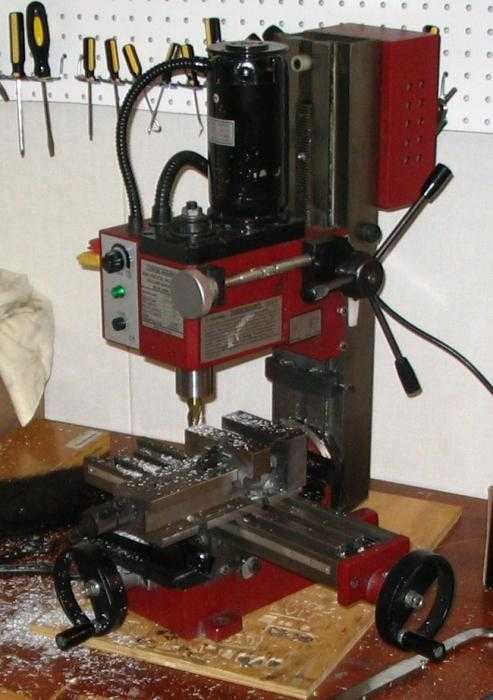

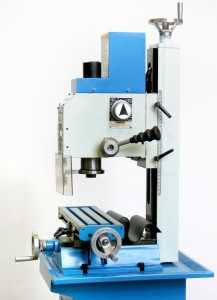

Для фрезерования

Сверлильно-фрезерный станок хорошо зарекомендовал себя как оборудование для обработки вертикальных, горизонтальных, наклонных поверхностей, а также пазов в объемных деталях. Совмещение двух типов операций позволяет существенно расширить сферу деятельности данного устройства. Эти специализированные станки не имеют консоли, поэтому перемещение стола производится по направляющим станины фундамента. Конструктивные особенности обеспечивают жесткость станков, поэтому можно с высокой точностью обрабатывать детали большого размера и веса. Обработка заготовок ведется посредством фрез и сверл.

Выбирая станки сверлильные с функцией фрезерования, обязательно обращайте внимание на следующие детали:

  1. Мощность – от нее зависит производительность оборудования, а также сфера его применения.
  2. Параметры рабочей зоны.
  3. Число оборотов шпинделя.

Магнитные станки

Очень часто невозможно справиться со сверлением отверстий посредством стационарного оборудования, особенно если нужно сверлить участки уже смонтированной конструкции из металла. В таких случаях хорошим решением является магнитный сверлильный станок. Его особенность – в специальной конструкции, которая позволяет вести работы даже в трудных условиях благодаря мощности и компактности. К отличительным особенностям этих моделей можно отнести:

  1. Специальное магнитное основание дает возможность легко справиться с решением сложных сверлильных задач, например, при проведении работ на судах или железнодорожных путях.
  2. Наличие магнитной подошвы позволяет крепить аппарат с максимальным удобством в нужном положении, при этом качество работ не пострадает.
  3. Специальные системы безопасности делают магнитный сверлильный станок удобным в применении, при этом вы сможете регулировать скорость движения шпинделя и контролировать количество оборотов.

Основные характеристики станков

Разнообразные модели сверлильного оборудования нашли широкое применение во многих сферах. При этом благодаря простоте конструкции и компактности использовать их можно в любых условиях – как дома, так и на крупном промышленном предприятии. Выбирая модели для решения тех или иных задач, учитывайте и то, какие имеет сверлильный станок характеристики. Первый и самый важный вопрос – вопрос о том, из какого материала сделано оборудование. Самое надежное выполнено из чугуна или стали, причем стальные легче, дешевле и мобильнее. Чугунные агрегаты отличаются большим весом и размерами, зато они надежные, долговечные, не сопровождаются вибрацией при работе, при этом сверлильные работы выполняются максимально точно.

В самой простой модели для сверления агрегат оснащается неподвижным рабочим столом с горизонтально перемещаемой рабочей площадкой. Деталь, которая подвергается обработке, надежно крепится в пазы и тиски и передвигается вместе со столом вдоль плоскостей. Многофункциональный вариант – станки с ЧПУ, которыми можно управлять и вручную, и автоматически. Чтобы работа с устройством была проще, нужно знать, какова схема сверлильного станка. В самом простом варианте она включает в себя бабку шпинделя, в которой содержатся электрический двигатель и механизм привода. Этот элемент монтируется на стойку-колонну из металла. Кроме двигателя, станок состоит из сверлильного патрона, рабочего стола, ручки подачи, ограждения. Рабочий стол агрегата создается из металлического листа.

Своими руками

Примечательно то, что при кажущейся сложности системы собрать ее самостоятельно не представляет труда. Чтобы сделать самый простой сверлильный станок своими руками, потребуется только обыкновенная дрель. Вес конструкции будет небольшим, поэтому стойку можно сделать из досок или ДСП. В станке дрель будет двигаться строго вертикально по стойкам из металлического профиля. Главное – избежать перекосов и люфта, чтобы обеспечить свободный ход станка. Специальная рычажная система подъема рабочей площадки позволит меньше надавливаться на станок, поскольку дрель будет подниматься автоматически.

Электрический привод крепится в статичном положении к станине. Помните о том, что качество сборки должно быть высоким. Подвижная часть состоит из осевого шестигранника, подшипников, трубок определенного диаметра и зажимного кольца – к ним будет крепиться и патрон. Шестигранник будет служить передаточной системой, поэтому на него насаживаем шкив. Трубка с двух сторон пропиливается болгаркой так, чтобы крепление с шестигранником было надежным.

Создавая сверлильный станок своими руками, помните о том, что агрегат должен работать стабильно и точно. Для достижения высокой точности берем трубку с распилами и раскаливаем ее, после чего прокатываем шестеренкой. Полученный отпечаток нужно измерить, после чего на регулировочную трубу наносятся отметки. В трубу с прорезью впрессовываем ось из шестигранников и подшипников. По стационарной трубе будет обеспечиваться ровный ход сверла.

Делаем мини-сверлильный станок

Если нужно сделать самодельный сверлильный станок, который справлялся бы со сверлением отверстий небольшого диаметра, можно воспользоваться самой простой схемой. Для создания самой простой системы потребуется всего лишь четыре несложные детали – их вполне можно сделать самостоятельно. Конструкция будет состоять из следующих элементов:

  1. Основы. В этом качестве мы будет использовать стойку для проведения измерений с помощью цифрового индикатора. С этого столика нужно удалить подвижную штангу, чтобы закрепить стрелочный индикатор на всю длину прорези. В основании необходимо просверлить два отверстия, чтобы закрепить на них столик с нарезанной резьбой.
  2. Столика. Его можно сделать из любого материала – от алюминия до ДСП и дерева. Размер зависит от деталей, которые будут обрабатываться на станке. Крепление столика к основанию агрегата выполняется винтами с потайными головками.
  3. Подвижной пластины. На нее крепится двигатель. Для создания пластины можно использовать дюралюминий, толщина которого зависит от ваших предпочтений. В пластине на расстоянии в 80 мм делаются два отверстия – они нужны для скольжения по стойке во время сверления и для закрепления двигателя. Между этими двумя отверстиями делается еще одно - по центру. Оно позволяет крепить стойку. Крепление двигателя выполняется просто – зажатием с двух сторон винтами.
  4. Ручки, подающей сверло. С помощью ручки-рычага обеспечивается плавный ход сверла во время работы. Она создается из дюралюминия с одним большим овальным отверстием, обеспечивающим плавный ход двигателя по пластине.

После подготовки деталей можно собирать самодельный сверлильный станок. Для сборки требуется продеть болт через отверстия ручки-рычага и вставить его в штангу. Надевается пружина, после чего требуется закрутить болт в подвижную пластину. Те участки, на которых будет трение деталей, нужно заранее покрыть смазкой или машинным маслом. Собранный узел монтируется на стойку, после чего фиксируется штанга специальным зажимом. Теперь устанавливается двигатель, регулируется его высота - и можно приступать к процессу сверления.

Модели с ЧПУ

Сверлильные станки с ЧПУ позволяют обрабатывать отверстия специальными сверлами, зенкерами, развертками на деталях различного типа. Сегодня отечественная промышленность выпускает широкий модельный ряд станков, отзывы о которых самые разные. Много хороших мнений о станках итальянского производства Griggio, которые работают в режиме полуавтомат (можно использовать до 23 сверлильных шпинделей). Главное – правильно организовать работу, чтобы не находиться постоянно у станка. Для индивидуальной работы на дому этой модели достаточно.

Не меньше хороших отзывов о немецком станке с ЧПУ Weeke. Этот агрегат очень прост в работе, поскольку достаточно легко установить заготовку и включить нужную программу обработки. Главное достоинство этой модели – система управления POWER-CONTROL, когда обмен данными происходит между ПК и жидкокристаллическим экраном.

Для использования в домашних условиях подходят экономичные и компактные станки марки Jet. Например, модель Jet JDP-8L 10000355M позволяет аккуратно и точно сверлить в домашних условиях. Благодаря пяти скоростям вращения шпинделя заготовка обрабатывается быстро и качественно с нужной интенсивностью. Рабочий стол и основание создаются из чугуна, правда, пользователи отмечают, что он не очень прочный. К отличительным особенностям данной модели можно отнести:

  1. Безопасность эксплуатации. Специальный кожух защищает пользователя от получения травм при работе.
  2. Аварийную остановку. На передней панели имеется кнопка СТОП, позволяющая в случае необходимости быстро отключить агрегат.
  3. Удобство в работе. Рукоятки выполнены с крупными рельефами, благодаря чему сверло подается к заготовке аккуратно и равномерно.
  4. Надежность фиксации заготовки. Деталь, которая обрабатывается, надежно зажимается в тисках и не двигается в процессе сверления.
  5. Продуманность конструкции: можно зафиксировать рабочий стол под определенным углом, чтобы расширить сферу применения модели.

www.syl.ru

СВЕРЛИЛЬНЫЙ СТАНОК - это... Что такое СВЕРЛИЛЬНЫЙ СТАНОК?


СВЕРЛИЛЬНЫЙ СТАНОК

СВЕРЛИЛЬНЫЙ СТАНОК, устройство для выполнения точно размеченных и гладко обработанных отверстий в металлических деталях. Просверленные отверстия расширяют при помощи резца, обычно с наконечником из стали, карборунда или алмаза, которые закрепляют в головке, насаженной на вращающийся шпиндель. Пластина, на которой закреплена заготовка детали, обычно может двигаться в двух взаимно перпендикулярных направлениях, что позволяет точно размечать места, где сверлятся отверстия.

Научно-технический энциклопедический словарь.

  • СВЕДБЕРГ
  • СВЕРХВЫСОКАЯ ЧАСТОТА

Смотреть что такое "СВЕРЛИЛЬНЫЙ СТАНОК" в других словарях:

  • Сверлильный станок —         станок для обработки отверстий со снятием стружки. На С. с. производят Сверление, Рассверливание, Зенкерование, Развёртывание, Растачивание, Нарезание резьбы. Различают следующие типы С. с. по металлу: вертикально сверлильные,… …   Большая советская энциклопедия

  • СВЕРЛИЛЬНЫЙ СТАНОК — станок для сверления отверстий в заготовках из металла и др. материалов. На С. с. выполняют также рассверливание отверстий (в отливках, поковках и штамповках), растачивание, зенкование, зенкерование, развёртывание отверстий, нарезание резьбы и др …   Большой энциклопедический политехнический словарь

  • сверлильный станок — Станок, предназначенный для высверливания отверстий и пазов. [ГОСТ 20767 75] Тематики тара, стеллажи Обобщающие термины термины деревообрабатывающего оборудования …   Справочник технического переводчика

  • СВЕРЛИЛЬНЫЙ СТАНОК — для образования и обработки отверстий в заготовках из металлов и др. материалов сверлом. Могут выполняться следующие основные операции: сверление, зенкерование, зенкование, развертывание, растачивание, нарезание резьб. Различают сверлильные… …   Большой Энциклопедический словарь

  • сверлильный станок — 3.1 сверлильный станок (drilling machines): Станок, предназначенный для обработки отверстий в холодном металле путем использования вращающегося режущего инструмента. Источник: ГОСТ Р ЕН 12717 2006: Безопасность металлообрабатывающих станков.… …   Словарь-справочник терминов нормативно-технической документации

  • сверлильный станок — для образования и обработки отверстий в заготовках из металлов и других материалов сверлом. Могут выполняться следующие основные операции: сверление, зенкерование, зенкование, развёртывание, растачивание, нарезание резьб. Различают сверлильные… …   Энциклопедический словарь

  • сверлильный станок с ручным управлением — 3.1.1 сверлильный станок с ручным управлением (Manually drilling machines): Станок, в котором управление осевым перемещением режущего инструмента производится оператором путем воздействия маховичками или рукоятками управления на перемещаемые узлы …   Словарь-справочник терминов нормативно-технической документации

  • автоматический сверлильный станок (сверлильный автомат) — 3.1.2 автоматический сверлильный станок (сверлильный автомат) (automatic drilling machines): Станок, имеющий возможность выполнения запрограммированных сверлильных операций в различных позициях. Источник: ГОСТ Р ЕН 12717 2006: Безопасность… …   Словарь-справочник терминов нормативно-технической документации

  • Станок — машина, используемая (как правило, в промышленности) для обработки различных материалов, либо приспособление для выполнения чего либо. В Викисловаре есть статья «станок» …   Википедия

  • СВЕРЛИЛЬНЫЙ — СВЕРЛИЛЬНЫЙ, сверлильная, сверлильное (тех.). прил. к сверление; служащий для сверления. Сверлильный инструмент. Сверлильные работы. Сверлильный станок. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

dic.academic.ru

СВЕРЛИЛЬНЫЕ СТАНКИ - это... Что такое СВЕРЛИЛЬНЫЕ СТАНКИ?


СВЕРЛИЛЬНЫЕ СТАНКИ
СВЕРЛИЛЬНЫЕ СТАНКИ

машины-орудия для просверливания цилиндрических и конических отверстий. В С. с. инструмент (сверло, зенкер, развертка) имеет вращательное движение резания и одновременно осевое поступательное движение подачи. Изделие при этом укрепляется неподвижно на столп станка. По роду привода, сообщающего инструменту вращение, С. с. разделяются на ручные, трансмиссионные и от индивидуального мотора. Движение подачи осуществляется вручную или автоматически через механизм подачи, действующий от общего привода станка. По расположению и количеству шпинделей С. с. разделяют на вертикальные и горизонтальные, одношпиндельные и многошпиндельные. Вертикальные С. с. в свою очередь подразделяются на станки с постоянным вылетом шпинделя (на колонке, настенные, настольные) и радиальные с изменяющимся вылетом. Радиальные С. с. предназначаются для сверления отверстий в тяжелых, громоздких изделиях. Суппорт шпинделя (головка) в этих С. с. может быть установлен в любом месте радиального рукава (хобота, стрелы), поворачивающегося вокруг колонки станка. Это дает возможность производить сверление отверстий без перестановки изделия. Помимо простых радиальных С. с. имеются универсальные, в к-рых шпиндель м. б. установлен под любым углом к столу станка. Горизонтальные С. с. применяются для обработки длинных, а также больших отверстий—свыше 50 мм. В последнем случае их наз. также горизонтально-расточными С. с. На жел.-дор. тр-те такие станки применяются для сверления и расточки отверстий в цилиндрах, дышлах и других деталях паровозов. Особый класс образуют переносные С. с. (сверлилки), к-рые встречаются трех родов: пневм. с приводом, действующим сжатым воздухом, электр. (электродрель) с электромотором, непосредственно объединенным со станком, и механ. с приводом от гибкого вала, получающего вращение от электромотора или небольшого двигателя внутреннего сгорания.

Технический железнодорожный словарь. - М.: Государственное транспортное железнодорожное издательство. Н. Н. Васильев, О. Н. Исаакян, Н. О. Рогинский, Я. Б. Смолянский, В. А. Сокович, Т. С. Хачатуров. 1941.

.

  • СВАРНАЯ ТОПКА
  • СВЕРЛО

Смотреть что такое "СВЕРЛИЛЬНЫЕ СТАНКИ" в других словарях:

  • СТАНКИ МЕТАЛЛОРЕЖУЩИЕ — машины для изготовления частей других машин в основном путем снятия с заготовки стружки режущим инструментом. Многое из того, что производится в результате человеческой деятельности в настоящее время, делается на металлорежущих станках или с… …   Энциклопедия Кольера

  • Станки вертикально-сверлильные — – предназначены для обработки деталей методом сверления (сверловки отверстий) из различных конструкционных материалов в условиях единичного и мелкосерийного производства. [Большой энциклопедический политехнический словарь] Рубрика термина:… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • ГОСТ 98-83: Станки радиально-сверлильные. Нормы точности и жесткости — Терминология ГОСТ 98 83: Станки радиально сверлильные. Нормы точности и жесткости оригинал документа: 1.3.11. Параллельность боковой стороны направляющего паза стола плиты траектории перемещения салазок (для станков исполнения 5 по ГОСТ 1222 80)… …   Словарь-справочник терминов нормативно-технической документации

  • ГОСТ 370-93: Станки вертикально-сверлильные. Основные размеры. Нормы точности и жесткости — Терминология ГОСТ 370 93: Станки вертикально сверлильные. Основные размеры. Нормы точности и жесткости оригинал документа: 1.3.1. В вертикальной плоскости симметрии (черт. 25а) Определения термина из разных документов: В вертикальной плоскости… …   Словарь-справочник терминов нормативно-технической документации

  • ГОСТ 21191-91: Бабки сверлильные агрегатных станков. Основные размеры. Нормы точности — Терминология ГОСТ 21191 91: Бабки сверлильные агрегатных станков. Основные размеры. Нормы точности оригинал документа: 2.3.2. На расстоянии L Черт. 2 Таблица 2 Ширина В бабок, мм Номер проверки L, мм Допуск, мкм 125; 160 2.3.1 …   Словарь-справочник терминов нормативно-технической документации

  • ГОСТ Р ЕН 12717-2006: Безопасность металлообрабатывающих станков. Станки сверлильные — Терминология ГОСТ Р ЕН 12717 2006: Безопасность металлообрабатывающих станков. Станки сверлильные: 3.1.2 автоматический сверлильный станок (сверлильный автомат) (automatic drilling machines): Станок, имеющий возможность выполнения… …   Словарь-справочник терминов нормативно-технической документации

  • Металлорежущий станок —         машина для обработки резанием металлических и др. материалов, полуфабрикатов или заготовок с целью получения из них изделий путём снятия стружки металлорежущим инструментом (См. Металлорежущий инструмент).          М. с. являются основным …   Большая советская энциклопедия

  • Сверлильно-расточная группа станков — Работа на вертикально сверлильном станке. США. 1942 год Сверлильные станки  …   Википедия

  • Столярное дело* — Самою важною отраслью деревообрабатывающей промышленности является С. дело, занимающееся более тонкою и тщательною обработкою дерева, чем оно существенно отличается от плотничного дела (см.). Ручной труд в течение долгого времени являлся… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

  • Столярное дело — Самою важною отраслью деревообрабатывающей промышленности является С. дело, занимающееся более тонкою и тщательною обработкою дерева, чем оно существенно отличается от плотничного дела (см.). Ручной труд в течение долгого времени являлся… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

dic.academic.ru

сверлильный станок - это... Что такое сверлильный станок?


сверлильный станок

3.1 сверлильный станок (drilling machines): Станок, предназначенный для обработки отверстий в холодном металле путем использования вращающегося режущего инструмента.

10. Сверлильный станок

Станок, предназначенный для высверливания отверстий и пазов

Смотри также родственные термины:

3.1.1 сверлильный станок с ручным управлением (Manually drilling machines): Станок, в котором управление осевым перемещением режущего инструмента производится оператором путем воздействия маховичками или рукоятками управления на перемещаемые узлы станка (оператор может включать механическую осевую подачу или механическое незапрограммированное позиционирование шпинделя или заготовки).

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

  • сверлильно-пазовальный узел (неподвижно закрепленный или съемный)
  • сверлильный станок с ручным управлением

Смотреть что такое "сверлильный станок" в других словарях:

  • Сверлильный станок —         станок для обработки отверстий со снятием стружки. На С. с. производят Сверление, Рассверливание, Зенкерование, Развёртывание, Растачивание, Нарезание резьбы. Различают следующие типы С. с. по металлу: вертикально сверлильные,… …   Большая советская энциклопедия

  • СВЕРЛИЛЬНЫЙ СТАНОК — станок для сверления отверстий в заготовках из металла и др. материалов. На С. с. выполняют также рассверливание отверстий (в отливках, поковках и штамповках), растачивание, зенкование, зенкерование, развёртывание отверстий, нарезание резьбы и др …   Большой энциклопедический политехнический словарь

  • сверлильный станок — Станок, предназначенный для высверливания отверстий и пазов. [ГОСТ 20767 75] Тематики тара, стеллажи Обобщающие термины термины деревообрабатывающего оборудования …   Справочник технического переводчика

  • СВЕРЛИЛЬНЫЙ СТАНОК — для образования и обработки отверстий в заготовках из металлов и др. материалов сверлом. Могут выполняться следующие основные операции: сверление, зенкерование, зенкование, развертывание, растачивание, нарезание резьб. Различают сверлильные… …   Большой Энциклопедический словарь

  • СВЕРЛИЛЬНЫЙ СТАНОК — СВЕРЛИЛЬНЫЙ СТАНОК, устройство для выполнения точно размеченных и гладко обработанных отверстий в металлических деталях. Просверленные отверстия расширяют при помощи резца, обычно с наконечником из стали, карборунда или алмаза, которые закрепляют …   Научно-технический энциклопедический словарь

  • сверлильный станок — для образования и обработки отверстий в заготовках из металлов и других материалов сверлом. Могут выполняться следующие основные операции: сверление, зенкерование, зенкование, развёртывание, растачивание, нарезание резьб. Различают сверлильные… …   Энциклопедический словарь

  • сверлильный станок с ручным управлением — 3.1.1 сверлильный станок с ручным управлением (Manually drilling machines): Станок, в котором управление осевым перемещением режущего инструмента производится оператором путем воздействия маховичками или рукоятками управления на перемещаемые узлы …   Словарь-справочник терминов нормативно-технической документации

  • автоматический сверлильный станок (сверлильный автомат) — 3.1.2 автоматический сверлильный станок (сверлильный автомат) (automatic drilling machines): Станок, имеющий возможность выполнения запрограммированных сверлильных операций в различных позициях. Источник: ГОСТ Р ЕН 12717 2006: Безопасность… …   Словарь-справочник терминов нормативно-технической документации

  • Станок — машина, используемая (как правило, в промышленности) для обработки различных материалов, либо приспособление для выполнения чего либо. В Викисловаре есть статья «станок» …   Википедия

  • СВЕРЛИЛЬНЫЙ — СВЕРЛИЛЬНЫЙ, сверлильная, сверлильное (тех.). прил. к сверление; служащий для сверления. Сверлильный инструмент. Сверлильные работы. Сверлильный станок. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

normative_reference_dictionary.academic.ru
