КС-01 станок сверлильный настольный с координатным столом. Паспорт, схемы, характеристики, описание
Сведения о производителе координатно-сверлильного станка КС-01
Производитель координатно-сверлильного станка КС-01 – п/я 333 – ЦКБТО, Центральное конструкторское бюро технологического оборудования при Государственном комитете Совета министров СССР по радиоэлектронике (Ленинград, ул.Профессора Попова, д.23)
ЦКБТО (п/я 333) имел в своем составе опытный завод, который производил сверильные настольные станки КС-01, КС-02, 02С-15, КС-15, токарный станок Тип 108, фрезерный станок Тип 130..
В 1969 вошёл ЦКБТО в состав НПО “Позитрон”.
В 1992 участок с адресом Санкт-Петербург, ул.Профессора Попова, д.23 приобрело АОЗТ «Гайот» под административно-офисный центр.
Продукция завода п/я 333 г. Ленинград 22
- 02С-15 – станок сверлильный настольный, Ø 15
- КС-01 – станок сверлильный настольный с координатным столом, Ø 15
- КС-02 – станок сверлильный настольный с координатным столом, Ø 12
КС-01 Сверлильный настольный станок с координатным столом.
Назначение и область примененияСтанок координатно-сверлильный КС-01 производился в 60-х годах. прошлого столетия В настоящее время снят с производства.
Сверлильный настольный станок с координатным столом КС-01 предназначен для сверления отверстий в деталях малых и средних размеров без предварительной разметки.
Станок КС-01 позволяет также производить чистовое фрезерование плоскостей.
Принцип работы и особенности конструкции станка
КС-01В отличие от станка КС-02 станок КС-01 имеет упрощенную конструкцию и не имеет вертикальной механической подачи шпинделя.
Координатно-сверлильный станок КС-01 осуществляет одно механическое движение:
- Вращение шпинделя с одной из восьми скоростей: 445, 820, 875, 1220, 4650, 3350, 2380, 1700 об/мин
Шпиндель получает движение от электродвигателя 1,0 кВт 1410 об/мин через 4-х ступенчатый шкив.
КС-01 Посадочные и присоединительные базы координатно-сверлильного станка
Посадочные и присоединительные базы сверлильного станка КС-01
КС-01 Общий вид координатно-сверлильного станка
Фото координатно-сверлильного станка КС-01
Фото координатно-сверлильного станка КС-01
КС-01 Расположение органов управления координатно-сверлильным станком
Расположение органов управления координатно-сверлильным станком КС-01
Расположение органов управления координатно-сверлильным станком КС-01. Смотреть в увеличенном масштабе
Состав координатно-сверлильного станка КС-01
- Станина на нижнем столе которой смонтирован координатный стол;
- Стойка;
- Шпиндельная головка в которой смонтирован шпиндель;
- Шпиндель;
- Механизм ручной подачи шпинделя;
- Механизм ручного перемещения шпиндельной головки;
- Координатный стол.
КС-01 Схема расположения подшипников координатно-сверлильного станка
Схема расположения подшипников координатно-сверлильного станка КС-01
Схема расположения подшипников координатно-сверлильного станка КС-01.
Смотреть в увеличенном масштабе
Шпиндельная головка сверлильного настольного станка КС-01
Шпиндельная головка сверлильного настольного станка КС-01. Смотреть в увеличенном масштабе
Шпиндельная головка сверлильного настольного станка КС-01
Шпиндельная головка сверлильного настольного станка КС-01. Смотреть в увеличенном масштабе
С помощью ступенчатых шкивов I и II и клинового ремня вращение от мотора передается втулке 9 и через скользящие шпонки 2 шпинделю 1.
Втулка 9 с помощью шариковых подшипников 13 и 14 установлена в корпусе 10.
Клиновая гайка 8 служит для плотной посадки шкива.
Шпиндель 1 установлен в пиноли 3 на радиальных подшипниках 15 и 16 и упорных подшипниках 17 и 18.
Подъем и опускание шпинделя производится поворотом рукоятки 21 и валика 22 с сидящей на нем шестерней 19 сцепляющейся с рейкой пиноли 3.
Валик 22 снабжен ленточной пружиной 7.
Глубина сверления ограничивается поворотом рукоятки 21 с втулкой 20, имеющей кольцевой паз, по которому скользит штифт 24 до встречи с упором 25.
Штифт 26 служит для установки лимба на заданную глубину сверления; положение лимба фиксируется рукояткой 28.
Станок имеет 8 ступеней скорости шпинделя за счет перемещения ремня по ступенчатым шкивам и шкивы могут меняться местами.
Инструмент выталкивается шомполом 6, который находится внутри шпинделя.
Для выталкивания инструмента необходимо нажать на толкатель 4, закрытый сверху закаленным колпачком 5 на крышке шпиндельной головки.
Механизм зажима шпиндельной головки станка КС-01
Механизм зажима шпиндельной головки сверлильного настольного станка КС-01. Смотреть в увеличенном масштабе

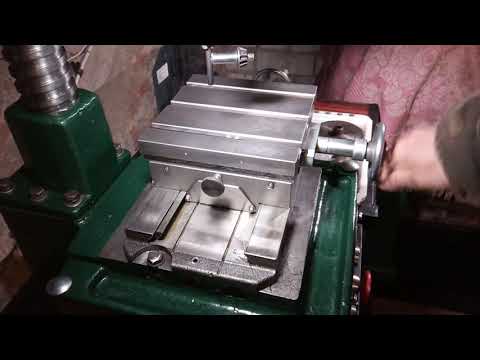

Координатный стол сверлильного настольного станка КС-01
Координатный стол сверлильного настольного станка КС-01. Смотреть в увеличенном масштабе
Краткое описание узлов координатно-сверлильного станка КС-01
Читайте также: Заводы производители сверлильных станков в России
Технические характеристики координатно-сверлильного станка КС-01
| Наименование параметра | КС-01 | КС-02 | 02С-15 |
|---|---|---|---|
| Основные параметры станка | |||
| Класс точности по ГОСТ 8-82Е | Н | Н | Н |
| Наибольший диаметр сверления в стали 45, мм | 15 | 12 | 15 |
| Наибольший диаметр растачивания, мм | 70 | ||
| Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм | 280 | 280 | 350 |
| Расстояние от оси шпинделя до стойки (вылет шпинделя), мм | 200 | 215 | 200 |
| Стол | |||
| Рабочая поверхность стола, мм | 250 х 600 | 250 х 600 | – |
| Наибольшее продольное перемещение стола, мм | 200 | 200 | – |
| Наибольшее поперечное перемещение стола, мм | 150 | 150 | – |
| Размер плиты основания, мм | 200 х 280 | 280 х 280 | |
| Наибольшая масса обрабатываемого изделия, кг | |||
| Шпиндель | |||
| Наибольшее вертикальное (ход) перемещение гильзы шпинделя ручное, мм | 100 | 100 | 100 |
| Наибольшее вертикальное перемещение шпиндельной бабки (установочное), мм | 200 | 200 | 200 |
| Количество скоростей шпинделя | 8 | 4 | 8 |
| Частота вращения шпинделя, об/мин | 445, 820, 875, 1220, 4650, 3350, 2380, 1700 | 445, 620, 875, 1220 | 445, 620, 875, 1220, 4650, 3350, 2380, 1700 |
| Пределы рабочих подач на один оборот шпинделя, мм/об | – | 0,05 (1) | – |
| Внутренний конус шпинделя | Морзе 2 | Морзе 2 | Морзе 2 |
| Привод | |||
| Электродвигатель привода главного движения, кВт (об/мин) | 1,0 (1410) | 1,0 (1410) | 1,0 (1410) |
| Габарит станка | |||
| Габариты станка, включая ход стола и салазок, мм | 850 х 720 х 845 | 720 х 850 х 1690 | 680 х 370 х 845 |
| Масса станка, кг | 382 | 300 |
- Паспорт и руководство по обслуживанию настольно сверлильного станка КС-01, 1953
- Глухов Н.
М. Работа на координатно-расточных станках, 1953 - Григорьев С.П., Григорьев В.С. Практика координатно-расточных и фрезерных работ, 1980
- Кашепава М.Я. Современные координатно-расточные станки, 1961
- Кудряшов А.А. Станки инструментального производства, 1968
- Бернштейн-Коган В.С. Электрооборудование координатно-расточных и резьбошлифовальных станков, 1969
- Ипатов С.С. Координатно-расточные станки в точном приборостроении, 1954
Список литературы:
М. Работа на координатно-расточных станках, 1953Связанные ссылки. Дополнительная информация
