Настольные сверлильные станки по металлу с автоподачей
- Главная
- / Станки
- / По металлу
- / Сверлильные
- / Настольные
- / С автоподачей
Сортировать по: Популярности Возрастанию цены ↑ Убыванию цены ↓ Наличию
Показывать по: 306090
Код товара: 35225
Настольно-сверлильный станок 2Т118-01
Ø сверления18 мм
Конус шпинделяMT2
Макс.
обороты 2100 Мощность 0.93 кВт
Напряжение380В
Масса195 кг
Код товара: 1711
Нет в наличии
Настольный редукторный сверлильный станок JET GHD-35PFA
Ø сверления35 мм
Конус шпинделяMT4
Реверс шпинделяесть
Макс. обороты 3030
Мощность 1.20 кВт
Напряжение380В
Масса390 кг
Код товара: 35224
Настольно-сверлильный станок 2Т118
Ø сверления18 мм
Конус шпинделяMT2
Реверс шпинделяесть
Макс. обороты 2100
Мощность 0.75 кВт
Напряжение380В
Масса180 кг
Код товара: 41960
Нет в наличии
FLOTT Turbo Drill Сверлильно-резьбонарезной станок
Ø сверления8 мм
Конус шпинделяВ12
Реверс шпинделяесть
Макс. обороты 10000
Мощность 0.54 кВт
Напряжение220В
Масса44 кг
Код товара: 57471
Нет в наличии
Вертикально-сверлильный станок PROMA В-1850G/400
Ø сверления50 мм
Конус шпинделяMT5
Реверс шпинделяесть
Макс.
обороты 2050 Мощность 2.80 кВт
Напряжение380В
Масса680 кг
Код товара: 57468
Нет в наличии
Вертикально-сверлильный станок PROMA В-1835G/400
Ø сверления35 мм
Конус шпинделяMT4
Реверс шпинделяесть
Макс. обороты 2500
Мощность 2.20 кВт
Напряжение380В
Масса545 кг
Код товара: 57465
Нет в наличии
Сверлильный станок с автоматической подачей PROMA BY-3216PC/400
Ø сверления32 мм
Конус шпинделяMT3
Реверс шпинделяесть
Макс. обороты 1975
Мощность 1.50 кВт
Напряжение380В
Масса260 кг
Код товара: 57466
Нет в наличии
Сверлильный станок с автоматической подачей PROMA BY-3220PC/400
Ø сверления32 мм
Конус шпинделяMT3
Реверс шпинделяесть
Макс. обороты 1975
Мощность 1.50 кВт
Напряжение380В
Масса260 кг
Код товара: 57470
Нет в наличии
Вертикально-сверлильный станок PROMA В-1840G/400
Ø сверления40 мм
Конус шпинделяMT4
Реверс шпинделяесть
Макс.
обороты 2050 Мощность 2.80 кВт
Напряжение380В
Масса755 кг
Сортировать по: Популярности Возрастанию цены ↑ Убыванию цены ↓ Наличию
Показывать по: 306090
Автоподача в сверлильных станках является одной из важных функций при серийном и мелкосерийном производстве. Сверление происходит на заранее выставленную глубину. В конце процесса сверления, сверло возвращается в начальную точку. Правильный выбор пределов подач и частоты вращения шпинделя значительно повышает чистоту обработки отверстий.
Отзывы
Изготовители
JET (Швейцария)
PROMA (Чехия)
FLOTT
Найдено товаров : 9
Сбросить фильтрыЦена
JET (Швейцария) FLOTT PROMA (Чехия)
Ø сверления
Конус шпинделя
Тип внутреннего или наружного конуса шпинделя.
Предназначен для быстрой смены инструмента с высокой точностью центрирования и надёжностью крепления. Существуют много стандартов на различные конусы, различающиеся по конусности и исполнению.
MT4 MT2 В12 MT3 MT5
Расстояние от шпинделя до основания
Реверс шпинделя
Наличие ревеса – реверсивного вращения шпинделя. По часовой стрелке и против часовой стрелки.
есть
Ход пиноли
Длина перемещения (хода) пиноли станка. Максимальная глубина сверления при каждой установки сверлильной головы.
Вылет шпинделя
Расстояние от оси шпинделя до вертикальной колонны или станины станка
Автоподача
есть
Регулировка частоты вращения шпинделя
Спупенчатая – путем перекидывания ремня на шкивах станка, Бесступенчатая в варианте с электронной регулировкой или механический вариатор
Бесступенчатая Ступенчатая
Макс.
обороты
Максимальные обороты шпинделя. Единица измерения – об/м.
Мощность
до кВт
Напряжение
Напряжение питания 220/380 вольт
380В 220В
Масса
Сверлильный станок с автоматической подачей PROMA B-1850FP/400 – цена, отзывы, характеристики с фото, инструкция, видео
Cверлильный станок на стойке PROMA B-1850FP/400 предназначен для сверления и обработки отверстий в заготовках из металлов, резьбонарезания, развертывания, зенкования и др. Может выполнять следующие основные операции: сверление, зенкерование, развертывание, и т.д.
Особенности станка:
Сверлильные станки широко применяются в промышленности, мелко- и среднесерийном производстве, а также в частных мастерских для выполнения широкого спектра операций. Сюда можно отнести рассверливание, образование как сквозных, так и глухих отверстий, растачивание, зенкование и др.
При выборе сверлильного станка необходимо обратить внимание на ряд факторов. За основу нужно взять поставленные задачи, которые и должно выполнять приобретаемое оборудование. Отсюда определяются такие параметры станка как потребляемая мощность, ход и конус шпинделя, диаметр сверления и т. д.
Данный станок применяется, главным образом, для обработки металлических заготовок в ремонтных цехах, мелкосерийном производстве, столярных мастерских.
| Характеристика | Значение |
|---|---|
| Напряжение, В | 400 |
| Потребляемая мощность, Вт | 2200 |
| Максимальный диаметр сверления, мм | 40 |
| Максимальная нарезаемая резьба | М30 |
| Ход шпинделя, мм | 240 |
| Удаление шпинделя от стойки, мм | 360 |
| Удаление шпинделя от основания, мм | 1200 |
| Удаление шпинделя от стола, мм | 600 |
Наклон стола, град. | + — 45 |
| Конус шпинделя | Мк4 |
| Диапазон оборотов, об/мин | 42-2050 (12ст.) |
| Диапазон автоподач шпинделя, мм/об. | 0,1/0,2/0,3/0,4 |
| Диаметр колонны, мм | 160 |
| Размеры стола, мм | 580х450 |
| Т-образный паз стола, мм | 14 |
| Т-образный паз основания, мм | 18 |
| Масса, кг | 690 |
| Размеры (ДхШхВ), мм | 1100х580х2380 |
Основные узлы и агрегаты станка:
Комплект поставки:
- Патрон сверлильный – 1 шт.
- Оправка патрона Мк 4 – 1 шт.
- Предохранители – 2 шт.
- Ключ гаечный 21х24 – 1 шт.
- Клин для снятия инструмента – 1 шт.
- Переходные втулки – 2 шт.
- Инструкция по эксплуатации
Комментарии и вопросы:
Комментариев пока нет, но ваш может быть первым.Разметить комментарий или вопрос
Отзывы о PROMA B-1850FP/400:
Достоинства:
Качество, точность, автоматизация.
Комментарий:
Автоподача настолько плавная, что момент начала сверления даже незаметен – не дергается, не уходит сверло. Точность сильно удивила, т.к. знаю, что собирается станок в Китае, несмотря на чешскую этикетку. А вот о том, что в одиночку его не собрать, я и не подумал, простоял еще пару дней, пока помощь не подоспела.
Покупал(а) для:
Подсобных мастерских.
Ответить
Оставить отзыв
Сверлильный станок с механической и ручной подачей
Мы начали с самого низа, а теперь поговорим о сверлильном станке.
В нашей предыдущей статье сверлильный станок объяснялся как оборудование, используемое для вырезания отверстия круглой формы в заготовке. Также была включена работа сверлильного станка, включая сверление, зенкерование, зенкование и т. Д. Сверление осуществляется с использованием сверла.
Сегодня мы подробно рассмотрим два основных типа сверлильных станков: сверлильный станок с механической подачей и сверлильный станок с ручной подачей.

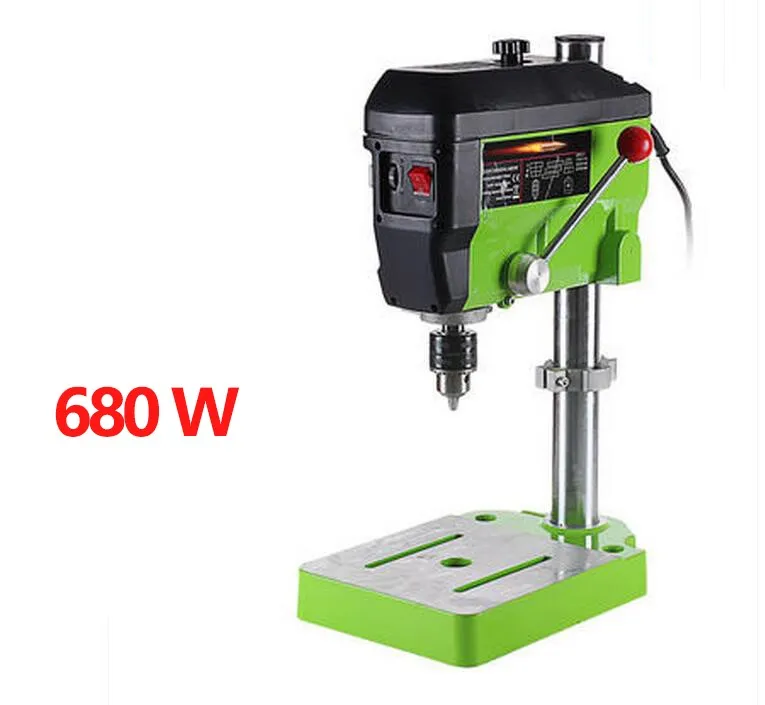

Сверлильный станок с ручной подачей
Типы сверлильных станков с ручной подачей являются простыми и распространенными типами, которые сегодня используются в большинстве мастерских. Это портативные и легкие машины, которые подаются вручную силой человека с помощью ручки. Оператор может чувствовать действие режущего инструмента, когда он прорезает заготовку.
Эти сверлильные станки доступны в настольном или напольном исполнении, они приводятся в действие электродвигателем. Этот электродвигатель вращает приводной ремень на шкиве, который соединяется со шкивом шпинделя.
Сверлильный станок с ручной подачей по своей сути является высокоскоростным и используется на небольших заготовках. Размеры сверла отверстий на этих машинах составляют ½ дюйма или меньше. Головка может двигаться вверх и вниз по колонне, потеряв и заблокировав патрон. Это позволяет сверлильному станку выполнять работы разной высоты.
см. мои рекомендации

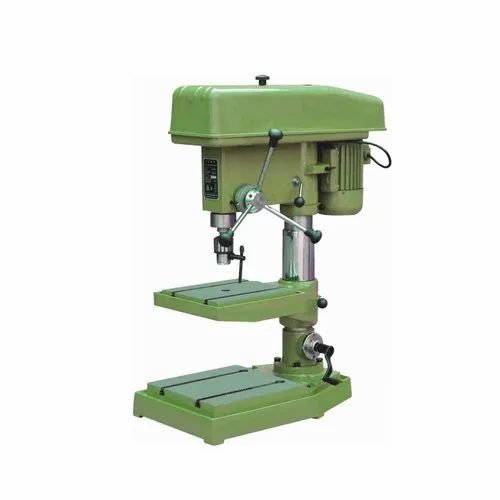

Сверлильный станок с механической подачей
Сверлильный станок с механической подачей используется в ремонтных мастерских для работ средней сложности или работ, требующих больших сверл. Эти машины обычно больше и тяжелее, чем ручная подача. Они спроектированы с возможностью автоматической подачи режущего инструмента в работу. Глубина также может быть задана по умолчанию, чтобы резать за оборот шпинделя в тысячных долях дюйма за оборот.
Возможности сверл с механической подачей необходимы для сверл или режущего инструмента диаметром более ½ дюйма. Это связано с тем, что для проделывания отверстия требуется большее усилие, чем усилие, прилагаемое рукой.
Скорость варьируется от примерно 50 об/мин до примерно 1800 об/мин в дрелях с механической подачей. специальные операции, такие как зенковка, зенкерование, развертывание и т. д., выполняются с более медленным сном.
Размеры этого типа станков варьируются от 17 до 22 дюймов с центральным отверстием. Обычно они устанавливаются на полу и могут иметь диаметр до 2 дюймов, которые устанавливаются в конические гнезда Морзе. Т-образные болты и зажимы используются для крепления больших заготовок непосредственно к столу или основанию. В то время как более мелкие заготовки удерживаются тисками.
Силовая передача в бурильной машине, используемая для передачи мощности для ее работы, эта мощность подается от электродвигателя. Процесс передачи происходит с помощью клинового ремня и шкивов, соединяющих двигатель и шпиндель. регулировка механизма также помогает генерировать различную скорость вращения шпинделя.
посмотреть мои рекомендации
Я надеюсь, что вы нашли этот пост интересным, и вы приобрели знания.
Если это так, вы можете свободно высказать свою точку зрения в нашем разделе комментариев и, пожалуйста, поделиться с другими студентами. Спасибо!
Что такое подача сверла? (с картинками)
`;
Промышленность
Факт проверен
Джереми Лаукконен
Подача сверла — это скорость, с которой сверло вводится в объект, чтобы пробурить отверстие. Этот фактор обычно очень тесно связан со скоростью бурения, т. е. с тем, насколько быстро вращается долото.
Подача сверла обычно выражается числом, таким как миллиметры или дюймы на оборот, поэтому при изменении скорости сверления скорость подачи также должна быть изменена. Надлежащая скорость подачи сверла может определяться рядом факторов, таких как буровое оборудование, состав долота и материал, из которого изготовлена заготовка. Для некоторых материалов требуется более медленная подача сверла, в то время как другие могут работать с более высокой подачей, но требуют большей мощности от бурового оборудования.
Подачи и скорости — это термин обработки, который может использоваться в различных обстоятельствах.
В каждом случае этот термин относится к скорости подачи и скорости резания, которые являются двумя взаимосвязанными факторами. Скорости подачи обычно относятся к движущемуся компоненту в системе и могут быть выражены в значениях расстояния во времени для линейных процессов, таких как фрезерование, или расстояния на оборот в приложениях обработки, которые включают вращение. Поскольку бурение – это процесс, в котором используется вращающееся долото, используемое для бурения скважины, этот тип машинной работы считается вращающимся приложением.
Скорость подачи сверла — это просто скорость, с которой оно входит в заготовку.
Каждый раз, когда сверло делает один оборот, оно вставляется в заготовку на определенную величину. Если скорость сверления увеличивается, а подача остается постоянной, сверло будет вставляться с большей скоростью. Это связано с тем, что число оборотов в секунду становится выше при увеличении скорости сверления, что, в свою очередь, заставляет долото двигаться дальше с каждой секундой.
Соответствующая скорость подачи сверла может быть рассчитана на основе ряда факторов, включая сверлильное оборудование и конкретную заготовку. Буровое оборудование должно быть достаточно мощным, чтобы сверло не застряло в заготовке, поэтому при работе с агрегатами малой мощности обычно требуется более медленная подача сверла.
