Сверло уаттса по металлу – ТехПорт

Содержание

История с геометрией
Особенности сверла Уаттса
Строение сверла для квадратных отверстий
Сталь для сверла
Виды сверл для изделий из металла
Определения качества по цвету
Размерный ряд
Как выбрать сверло для стекла или керамики
Принципы действия и конструкция
Изготовление устройства для сверления квадратных отверстий
Cверло или фреза
Устройство и принцип работы
Альтернативные способы получения квадратных отверстий

Просверлить круглое отверстие в материале любой плотности по силам каждому. А как быть, если необходимо квадратное отверстие? Многим покажется неправдоподобной возможность высверлить квадрат в мягкой податливой древесине или в детали из прочного металла. Справляется с этой непростой задачей сверло Уаттса.

История с геометрией

Мастера и сегодня для получения квадратного отверстия просверливают круглую дырочку соответствующего диаметра и специальными инструментами продалбливают уголки. Гораздо быстрее и проще выполнить эту операцию можно «квадратным» сверлом Уаттса. Основой его конструкции является треугольник Рёло – фигура, образованная пересечением трёх одинаковых окружностей. Радиусы этих кругов равны стороне правильного треугольника, и его вершины являются центрами окружностей.

Фигура носит имя немецкого учёного Франца Рёло, так как он первым детально исследовал свойства полученного треугольника и применял их в своих изобретениях. Однако геометрия треугольника Рёло использовалась в форме окон при строительстве церкви Богоматери в Брюгге ещё в XIII веке. В начале XVI века Леонардо Да Винчи изобразил «карту мира» на четырёх треугольниках Рёло. Эта фигура встречается в его манускриптах и Мадридском кодексе. В XVIII веке треугольник из равных дуг трёх окружностей продемонстрировал известный математик Леонард Эйлер. В 1916 году английский работающий в США инженер Гарри Уаттс разработал и запатентовал фрезу для квадратных отверстий в «плавающем» патроне.

Особенности сверла Уаттса

Уникальное изобретение позволяет получать отверстия почти правильной формы: углы квадрата скруглены небольшим радиусом. Необработанная площадь квадратного отверстия не превышает 2%. Отличительной чертой треугольного сверла Уаттса является то, что при вращении его центр описывает дугообразные эллипсоидные кривые, а не стоит на месте как у традиционного спирального сверла. Вершины треугольника при таком движении вычерчивают квадрат с параллельными идеально ровными сторонами. Патрон для такой фрезы имеет оригинальную, не препятствующую движению, конструкцию.

Строение сверла для квадратных отверстий

При сверлении отверстий образуется стружка, и фреза должна иметь канавки для ее отвода. Профиль рабочей части сверла Уаттса представляет собой треугольник Рёло с вырезанными из него тремя половинками эллипсов.

Снижается инерция сверла.
Уменьшается нагрузка на шпиндель.
Повышается способность сверла резать.

Обычно квадратные отверстия проделываются на токарных или фрезерных протяжных станках. Сверло для квадратных отверстий фиксируется патроном станка специальным переходником. Для бытового использования квадратной фрезы производители предлагают накладные рамки, соединяющиеся с патроном карданной передачи и сообщающие режущему инструменту эксцентрические перемещения. Глубина отверстия соответствует толщине рамки.

Сталь для сверла

Сегодня качественные свёрла, работающие быстро и долго, производятся из высоколегированных марок стали. В своём составе такие сплавы содержат более 10% легирующих добавок, таких как вольфрам, хром, ванадий и молибден. Различное процентное соотношение элементов и разнообразные методы закалки стали образуют сплавы, различающиеся по уровню твёрдости, вязкости, сопротивлению нагрузке при ударе, стоимости и другим характеристикам.

Изделия из металла чаще всего нуждаются в отверстиях для скрепления: резьбового соединения, клёпок и прочих видов соединения.
Свёрла по металлу возможно применять и при работе с более мягкими материалами, например, с древесиной.
Технология производства этого типа изделий аналогична принципам производства свёрл для различных направлений применения.

В России и многих других странах наибольшим спросом пользуются свёрла из быстрорежущей стали марки Р6М5, имеющей в составе вольфрам и молибден. Существенно повышается прочность и цена изделий при добавлении в сплав кобальта или покрытием свёрл охлаждающим титан-нитридным напылением.

Виды сверл для изделий из металла

Свёрла по металлу используются для проделывания отверстий в изделиях из бронзы, чугуна, меди, стали разных марок, металлокерамики и прочих материалов. Для сверления вязкой труднообрабатываемой стали применяются высокопрочные изделия с добавлением кобальта. При работе спиральными свёрлами стружка отводится по двум продольным канавкам. По форме хвостика такие инструменты делятся на три типа:

Определения качества по цвету

Качество сверла по любому материалу определяется прежде всего по его цвету:

Чёрный цвет имеют инструменты повышенной износостойкости, так как на финишной стадии изготовления они обрабатываются паром.
Термически обработанные изделия не имеют внутреннего напряжения, отличаются высокой стойкостью к высоким температурам и не деформируются при работе с твердосплавными сталями. Такие свёрла имеют слегка золотистый оттенок.
Самые качественные и прочные имеют яркий золотистый цвет. Они покрыты уменьшающим трение нитридом титана.
Обычные необработанные свёрла серого цвета имеют минимальный срок эксплуатации и самую низкую цену.

Размерный ряд

Рабочие размеры свёрл по металлу представлены современными производителями в широком диапазоне. ГОСТом предусматривается разделение таких изделий на типы в соответствии определённым размерам.

Серия	Короткая	Удлинённая	Длинная
диаметр, мм	0,3-20	0,3-20	1-20

20-13119-20556-254

ГОСТы 4010-77, 886-77 и 10902-77 регламентируют классификацию свёрл по длине и диаметру.

Как выбрать сверло для стекла или керамики

Профессиональные мастера в своей коллекции имеют свёрла для каждого материала: кирпича и бетона, металла и пластика, алмазное сверло по стеклу и керамике. Стекло – крайне капризный материал и требует применения качественного и прочного сверла. Стеклянные и керамические поверхности поддаются обработке свёрлами с алмазным напылением на рабочем конце. Качество таких изделий определяется методом их изготовления. Самые тонкие и недорогие свёрла изготавливаются гальваническим методом. Более крепкие инструменты производятся порошковым способом. Их отличает долговечность и стабильность работы. Относительно недорогие высокопрочные свёрла с повышенной абразивностью производятся современным вакуумным методом.

Чтобы просверлить отверстие в стеклянной поверхности, необходимо иметь хорошие навыки. Этот долгий и кропотливый процесс проводится плавно и медленно на максимальных оборотах без нажима только алмазным сверлом, установленным строго вертикально. Отверстие необходимо постоянно смачивать водой для охлаждения. Это действие скорее похоже на выцарапывание дырочки алмазными крупицами.

Если иметь под рукой необходимые инструменты и свёрла нужного размера, любые ремонтные работы пройдут быстро и качественно.

О том, как просверлить отверстие круглой формы, знает практически каждый, а про сверло для квадратных отверстий известно далеко не всем. Между тем просверлить отверстие квадратной формы можно как в изделиях из мягкой древесины, так и в более твердых металлических деталях. Для решения такой задачи используются специальные инструменты и приспособления, принцип действия которых основан на свойствах простейших геометрических фигур.

Принципы действия и конструкция

Для того чтобы просверлить квадратное отверстие, обычно используют сверло Уаттса, в основу конструкции которого положена такая геометрическая фигура, как треугольник Рёло. Одна из важнейших особенностей такой фигуры, представляющей собой область пересечения трех равных кругов, состоит в следующем: если к такому треугольнику провести пару параллельных опорных прямых, то расстояние между ними будет всегда постоянным. Таким образом, если двигать центр треугольника Рёло по траектории, описываемой четырьмя эллипсоидными дугами, его вершины будут вычерчивать практически идеальный квадрат, у которого будут лишь несколько скруглены вершины.

Свойство треугольника Рёло

Уникальные свойства треугольника Рёло позволили создать сверла для квадратных отверстий. Особенностью использования такого инструмента является то, что ось его вращения должна не оставаться на месте, а перемещаться по вышеописанной траектории. Естественно, этому перемещению не должен препятствовать патрон оборудования. При использовании такого сверла и соответствующей оснастки квадратное отверстие получается с идеально ровными и параллельными сторонами, но с немного скругленными углами. Площадь таких необработанных инструментом уголков составляет лишь 2% от площади всего квадрата.

Изготовление устройства для сверления квадратных отверстий

Используя сверла Уаттса, работающие по принципу треугольника Рёло, можно выполнять сверление квадратных отверстий в металлических заготовках даже на обычном станке, не оснащенном специальными насадками. Для того же, чтобы создать квадратное отверстие в деревянной детали, можно использовать и обычную дрель, но для этого ее необходимо оснастить дополнительными приспособлениями.

Изготовить несложное устройство, позволяющее просверлить квадратные отверстия в деревянных заготовках, можно по следующим рекомендациям.

Для начала, используя лист фанеры или деревянную доску небольшой толщины, необходимо сделать сам треугольник Рёло, геометрические параметры которого должны соответствовать диаметру применяемого сверла Уаттса.
Сверло надо жестко зафиксировать на поверхности изготовленного треугольника.
Чтобы треугольник Рёло и закрепленное на нем сверло перемещались по требуемой траектории, необходимо изготовить деревянную направляющую рамку. Во внутренней части рамки следует вырезать квадрат с геометрическими параметрами, полностью соответствующими размерам отверстия, которое вы собираетесь просверлить.
Рамка при помощи специальной планки фиксируется на дрели, при этом центр треугольника Рёло, помещаемого в направляющую рамку, должен совпадать с осью вращения патрона электроинструмента.

Для того чтобы сообщить сверлу для выполнения квадратного отверстия крутящий момент, но при этом не создать ограничений для перемещения инструмента в поперечном направлении, хвостовик соединяют с патроном дрели посредством передаточного механизма, работающего по принципу карданного вала грузового автомобиля.
Деревянную заготовку, в которой необходимо просверлить квадратное отверстие, следует надежно зафиксировать, при этом расположить ее так, чтобы центр будущего отверстия строго совпадал с осью вращения используемого для обработки сверла.

Чертеж деталей приспособления для сверления квадратного отверстия

Таблица 1. Размеры направляющих втулок

Таблица 2. Размеры сверл (нажмите для увеличения)

Собрав такое несложное устройство, надежно зафиксировав все элементы его конструкции и обрабатываемую заготовку, можно включать электрическую дрель и начинать процесс сверления.

Как уже говорилось выше, просверленное при помощи такого устройства квадратное отверстие будет иметь абсолютно ровные и параллельно расположенные стороны, но его угловые участки будут слегка закруглены. Решить проблему с закругленными углами несложно: можно доработать их при помощи обычного надфиля.

Следует иметь в виду, что используют вышеописанное приспособление, не отличающееся высокой жесткостью, для сверления отверстий квадратной формы в деревянных заготовках небольшой толщины.

Сверло Уаттса и сделанное с его помощью квадратное отверстие в металлической заготовке

Проблем с образованием круглых отверстий в металле, как правило, не возникает. Сегодня в продаже можно встретить просто огромное количество сверл, некоторые могут применяться для образования квадрата или прямоугольника. Для решения подобной задачи также используются специальные приспособления.

Cверло или фреза

Часто квадратные отверстия получают при применении фрез. Подобный инструмент получил крайне широкое распространение, однако в некоторых случаях квадратные отверстия в металле проще получить при использовании сверл. Примером назовем следующие моменты:

Работа проводится редко, поэтому нужно снизить затраты на приобретении специального инструмента. Фрезы обходятся намного дороже.
Небольшая площадь обработки. Геометрическая форма распространенных фрез определяет ограничения по их минимальному размеру.
Нужно получить сквозное отверстие в металле с большой толщиной.

Описание треугольника Рело

Кроме этого, фрезы устанавливаются в станках, которые обходятся дорого, но и для сверления обычное оборудование не подойдет. Это связано с тем, что сверло должно передвигаться по определенной траектории.

Устройство и принцип работы

Сверло для квадратных отверстий Уаттса создано на основе формы треугольника Рело. Среди особенностей можно отметить:

Рабочая часть сверла образуются при формировании области пересечения трех равных кругов особой формы.
Если расположить у треугольников рабочей части сверла несколько параллельных опорных прямых, то расстояние между ними будет одинаковым.
Во время работы ось сверла должна перемещаться по определенной траектории, за счет чего и получается квадрат или прямоугольник.

ЧПУ для пробивания квадратных отверстий

Стоит учитывать, что получаемый прямоугольник или квадрат имеет немного закругленные углы.

Устройства для сверления квадратных отверстий Уаттса не должно ограничивать передвижение патрона со сверлом, иначе получить рассматриваемую форму не получится. Принципы действия и конструкция рекомендуемого оборудования позволяют создать его своими руками при использовании подручных материалов.

Альтернативные способы получения квадратных отверстий

Получение радиусных дуг приводит к существенному снижению качества получаемого изделия. Именно поэтому часто рассматривается возможность использования других методов получения квадратного отверстия:

Лазерные установки сегодня получили широкое распространение. Они могут применяться для обработки по заданной траектории, при фокусировании луча происходит нагрев металла, за счет чего образуется требуемая поверхность.
Метод штамповки применяется на протяжении длительного периода. Он предусматривает использование специального оборудования, которое способно оказывать высокое давление на листовые и другие заготовки. Недостаток метода заключается в высокой стоимости оборудования, а также в возможности получения только неглубоких выемок.
При применении газовой сварки также можно образовать прямоугольную форму. Однако подобная технология характеризуется невысокой практичностью в применении, получаемые изделия низкокачественные.

В продаже встречаются специальные комплекты пробойников, которые также могут применяться в рассматриваемом случае. Комплект представлен сочетанием следующих элементов:

Втулка для направления пробойника.
Специальный держатель.
Кольцевой ограничитель хода.
Матрица.

Для того чтобы оказать высокую нагрузку на рабочий инструмент применяется гидравлический домкрат. Подобная технология характеризуется тем, что получаемая фигура имеет чистые и ровные грани, то есть дополнительная механическая обработка для повышения качества поверхностей не требуется.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Квадратные отверстия в металле.

Сверло для квадратных отверстий. для изделий из металла

Квадратные отверстия в металле. Сверло для квадратных отверстий. для изделий из металла

Одним из основных видов механической обработки различных материалов резанием, применяемых в современной технике, является сверление. Оно осуществляется при помощи специального инструмента, называемого сверлом, которому сообщается вращательное движение (в некоторых случаях вращается заготовка). С помощью сверления можно получать отверстия различной глубины и диаметра.

В большинстве случаев отверстия , получаемые методом сверления, имеют цилиндрическую форму. Однако применение специального инструмента и особых методик обработки позволяет придавать им эллипсовидную, квадратную , криволинейную, продолговатую , треугольную и другую форму.

D	B		L

Отверстия продолговатые под крепёж ГОСТ 16030 – 70
D	1-й ряд	2-й ряд	3	4	6	8	10	12	14	16	18	20	22	25	28	32	36	40	45	50	55	60	70	80	90	100	110	125
2	2. 4	–	×	×	×	×
2.5	2.9	–		×	×	×	×
3	3.4	–		×	×	×	×	×
4	4. 5	–			×	×	×	×	×	×
5	5.5	–				×	×	×	×	×	×
6	6.6	7					×	×	×	×	×	×
8	9	10						×	×	×	×	×	×	×	×	×	×	×
10	11	12							×	×	×	×	×	×	×	×	×	×	×
12	13	14								×	×	×	×	×	×	×	×	×	×	×
14	15	16									×	×	×	×	×	×	×	×	×	×	×
16	17	18										×	×	×	×	×	×	×	×	×	×	×
18	19	20											×	×	×	×	×	×	×	×	×	×	×
20	22	24												×	×	×	×	×	×	×	×	×	×	×
22	24	26													×	×	×	×	×	×	×	×	×	×	×
24	26	28														×	×	×	×	×	×	×	×	×	×	×
27	30	32															×	×	×	×	×	×	×	×	×	×	×
30	33	35																×	×	×	×	×	×	×	×	×	×	×
36	39	42																	×	×	×	×	×	×	×	×	×	×
42	45	48																		×	×	×	×	×	×	×	×	×
48	52	56																				×	×	×	×	×	×	×

	Размер квадратных подголовков болтов	1-й ряд	2-й ряд	R
Отверстия квадратные под крепёж ГОСТ 16030 – 70
	Размер квадратных подголовков болтов	B		R
	5	5. 5	–	0.5
	6	6.6	7	0.5
	8	9	–	0.8
	10	11	12	0.8
	12	13	14	1.0
	14	15	16	1.0
	16	17	18	1.2
	20	22	24	1.2
	22	24	26	1.6
	24	26	28	1.6

Лазерная обработка

В условиях современного машиностроительного и какого либо другого производства часто возникает необходимость в получении в различных материалах отверстий, имеющих весьма сложную форму. Для этого часто применяется метод, заключающийся в использовании лазерного луча, функционирующего в режиме управляемого термического раскалывания.

На сегодняшний день именно лазерная обработка является одним из наиболее передовых методов формирования и обработки квадратных , продолговатых и иных отверстий в самых различных материалах. Подобная технология позволяет получать качественную обработку, что создаёт условия для её более масштабного применения.

Применение лазерного оборудования с числовым программным управлением, позволяют не только изготавливать или обрабатывать отверстия самых различных форм и конфигураций, но и получать полностью готовые изделия.

Электроэрозионный метод обработки

В технике под электрической эрозией понимается разрушение поверхности изделия или заготовки, которое происходит под воздействием электрических разрядов.

Этот способ обработки чаще всего используется для того, чтобы в определенных пределах осуществлять изменение размеров и формы отверстий, предварительно проделанных в металлических изделиях и заготовках. Разработчики машиностроительных изделий, которые они проектируют, нередко сталкиваются с необходимостью изготовления отверстий которые могут быть отличными от цилиндрических. Это могут быть квадратные , продолговатые , прямоугольные, криволинейные и прочие отверстия .

Особенно непросто реализовать их обработку тогда, когда сам материал обладает такими характеристиками, как повышенная твердость или высокая вязкость. Именно в этих случаях обычно и используется электроэрозионная обработка.

Как показывает практика, она наиболее эффективна для обработки изделий сложной конфигурации, изготовленных из твердых материалов. Дело в том, что использование для тех же целей распространенных механических способов часто оборачивается повышенным износом режущего инструмента.

Конусные сверла для сверления листового металла

В тонком листовом металле достаточно часто приходится проделывать различные отверстия цилиндрической формы. Так, к примеру, происходит тогда, когда требуется произвести электромонтажные работы в стальных коробах, причем сделать это нередко бывает не так уж и просто.

Сверление отверстий в тонком листовом металле с помощью обычных спиральных сверл – дело непростое, поскольку инструмент начинает, что называется, «подхватывать». Это может привести (и нередко приводит) к его поломкам, а также к тому, что отверстия получаются неправильной, искривленной формы. Конусные сверла и сверла ступенчатые с этой задачей справляются намного лучше.

Дело в том, что благодаря их специфической форме слой обрабатываемого материала срезается равномерно, без так называемых «подхватываний» и рывков. Поэтому просверливаемые отверстия имеют идеально цилиндрическую форму.

В зависимости от того, какие именно геометрические характеристики имеет режущий инструмент, применение сверл с конической режущей кромкой позволяет получить результирующие диаметры различной величины. Если условия сверления особенно сложны, то опытные мастера применяют не конусные, а ступенчатые сверла. Этот режущий инструмент позволяет обеспечить очень точные размеры результирующих отверстий.

Пробивка отверстий

Одной из наиболее распространенных технологий листовой штамповки металлов является пробивка. К примеру, при таком высокоточном производстве, как приборостроение, очень значительное количество деталей изготавливается именно с использованием этого метода. Для пробивки квадратных и продолговатых отверстий используется специальная оснастка, изготавливаемая из высокопрочных материалов, устойчивая к длительным и постоянным механическим нагрузкам и не требующая частого и тщательного обслуживания.

Пробивка отверстий может производиться как на сложном механизированном оборудовании, так и на простых ручных прессах. Ее процедура заключается в том, что между пуансоном и матрицей помещается заготовка, в которой необходимо пробить отверстие.

Любое отверстие, если оно выполнено при помощи сверла, имеет круглую форму и для того, чтобы сделать его квадратным, надо хорошо поработать каким-либо опиливающим инструментом. Рассмотрим, как можно просверлить квадратное отверстие в металле с минимальным использованием напильника на примере изготовления удобного и надежного воротка для метчика.

Для того чтобы сделать вороток с квадратным отверстием под метчик, имеющим сторону 10мм, понадобится:
1. Металлический прямоугольный брусок-заготовка толщиной 13мм.
2. Электродрель.
3. Кернер.
4. Центровочное сверло.
5. Сверла для сверления металла диаметром 4мм и 9мм.
6. Любая СОЖ.
7. Небольшой трехгранный напильник.

Изготовление воротка происходит следующим образом:
1. Из бумаги делают квадратик со стороной 6мм, отмечают на нем центр и приклеивают его на заготовку в месте сверления отверстия.

2. Кладут заготовку на подходящую наковальню и отмечают на ней керном вершины и центр приклеенного квадратика.

Когда бумагу с поверхности заготовки убирают, на ней остается пять накерненных отметин.

3. Фиксируют струбцинами заготовку на поверхности верстака, предварительно подложив под неё деревянную дощечку.

4. Центровочным сверлом засверливают все пять отмеченных на заготовке отверстий.

5. Просверливают окончательно сверлом, имеющим диаметр 4мм, четыре отверстия в вершинах квадрата,

не забывая при этом время от времени охлаждать их небольшим количеством СОЖ.

6. Уменьшив частоту оборотов дрели, сверлом диаметра 9мм окончательно просверливают последнее, пятое отверстие, расположенное в центре квадрата, опять-таки не забывая его время от времени охлаждать.

7. Разбирают конструкцию струбцин. В результате получается заготовка воротка с просверленным квадратным отверстием.

Однако края отверстия получаются неровными и хвостовая часть метчика в него не «садится».

8. Для того чтобы хвостовик метчика зашел в отверстие полностью, его края дополнительно обрабатывают напильником. Делать это удобнее, разумеется, зажав заготовку в тиски, а вся работа занимает не более 15-20 минут.

После обработки напильником квадратное отверстие в заготовке становится ровным, аккуратным, и хвостовая часть метчика заходит в него полностью.

Cверло или фреза

Работа проводится редко, поэтому нужно снизить затраты на приобретении специального инструмента. Фрезы обходятся намного дороже.
Небольшая площадь обработки. Геометрическая форма распространенных фрез определяет ограничения по их минимальному размеру.
Нужно получить сквозное отверстие в металле с большой толщиной.

Устройство и принцип работы

Рабочая часть сверла образуются при формировании области пересечения трех равных кругов особой формы.
Если расположить у треугольников рабочей части сверла несколько параллельных опорных прямых, то расстояние между ними будет одинаковым.
Во время работы ось сверла должна перемещаться по определенной траектории, за счет чего и получается квадрат или прямоугольник.

Стоит учитывать, что получаемый прямоугольник или квадрат имеет немного закругленные углы. Устройства для сверления квадратных отверстий Уаттса не должно ограничивать передвижение патрона со сверлом, иначе получить рассматриваемую форму не получится. Принципы действия и конструкция рекомендуемого оборудования позволяют создать его своими руками при использовании подручных материалов.

Альтернативные способы получения квадратных отверстий

Лазерные установки сегодня получили широкое распространение. Они могут применяться для обработки по заданной траектории, при фокусировании луча происходит нагрев металла, за счет чего образуется требуемая поверхность.
Метод штамповки применяется на протяжении длительного периода. Он предусматривает использование специального оборудования, которое способно оказывать высокое давление на листовые и другие заготовки. Недостаток метода заключается в высокой стоимости оборудования, а также в возможности получения только неглубоких выемок.
При применении газовой сварки также можно образовать прямоугольную форму. Однако подобная технология характеризуется невысокой практичностью в применении, получаемые изделия низкокачественные.

В продаже встречаются специальные комплекты пробойников, которые также могут применяться в рассматриваемом случае. Комплект представлен сочетанием следующих элементов.

В материале любой плотности по силам каждому. А как быть, если необходимо квадратное отверстие? Многим покажется неправдоподобной возможность высверлить квадрат в мягкой податливой древесине или в детали из прочного металла. Справляется с этой непростой задачей сверло Уаттса.

История с геометрией

Особенности сверла Уаттса

Строение сверла для квадратных отверстий

При образуется стружка, и фреза должна иметь канавки для ее отвода. Профиль рабочей части сверла Уаттса представляет собой треугольник Рёло с вырезанными из него тремя половинками эллипсов.

Такая конструкция с канавками для отвода стружек решает одновременно 3 задачи:

Снижается инерция сверла.
Повышается способность сверла резать.

Обычно квадратные отверстия проделываются на токарных или фрезерных Сверло для квадратных отверстий фиксируется патроном станка специальным переходником. Для бытового использования квадратной фрезы производители предлагают накладные рамки, соединяющиеся с патроном карданной передачи и сообщающие режущему инструменту эксцентрические перемещения. Глубина отверстия соответствует толщине рамки.

Сталь для сверла

Свёрла по металлу – самый широко используемый расходный материал для электрооборудования по нескольким причинам:

Изделия из металла чаще всего нуждаются в отверстиях для скрепления: резьбового соединения, клёпок и прочих видов соединения.
Свёрла по металлу возможно применять и при работе с более мягкими материалами, например, с древесиной.
Технология производства этого типа изделий аналогична принципам производства свёрл для различных направлений применения.

для изделий из металла

Свёрла по металлу используются для проделывания отверстий в изделиях из бронзы, чугуна, меди, стали разных марок, металлокерамики и прочих материалов. Для сверления вязкой труднообрабатываемой стали применяются высокопрочные изделия с добавлением кобальта. При работе стружка отводится по двум продольным канавкам. По форме хвостика такие инструменты делятся на три типа:

шестигранные,
конические,
цилиндрические.

Сверло по металлу с коническим хвостовиком при использовании вставляется напрямую в станок. Для шестигранных и цилиндрических хвостовиков необходим специальный патрон.

Определения качества по цвету

Качество сверла по любому материалу определяется прежде всего по его цвету:

Чёрный цвет имеют инструменты повышенной износостойкости, так как на финишной стадии изготовления они обрабатываются паром.
Термически обработанные изделия не имеют внутреннего напряжения, отличаются высокой стойкостью к высоким температурам и не деформируются при работе с твердосплавными сталями. Такие свёрла имеют слегка золотистый оттенок.
Самые качественные и прочные имеют яркий золотистый цвет. Они покрыты уменьшающим трение нитридом титана.
Обычные необработанные свёрла серого цвета имеют минимальный срок эксплуатации и самую низкую цену.

Размерный ряд

Свёрла по металлу разделяются на несколько категорий:

ГОСТы 4010-77, 886-77 и 10902-77 регламентируют классификацию свёрл по длине и диаметру.

Как выбрать сверло для стекла или керамики

В некоторых случаях необходимо получить отверстия в форме квадрата. Обычные способы малопроизводительны и тяжелы. Самый примитивный из них сводится к предварительному высверливанию отверстия диаметром, равным вписанной в квадрат окружности, и постепенному его продалбливанию. Потребуется инструмент, который сможет работать без вращения инструментальной головки, а также специальный переходник. Проще воспользоваться так называемым «квадратным» сверлом (сверлом Уаттса), или, точнее, фрезой.

Немного истории с геометрией

Ещё в XV веке легендарный Леонардо да Винчи, изучая свойства геометрических фигур, обратил внимание на так называемые геометрические объекты с равной толщиной. Таких фигур имеется бесконечное множество, но простейшей – помимо окружности — является скруглённый треугольник, который может быть образован следующим образом. Вычерчивается равносторонний треугольник, каждый из углов которого соединяется дугой окружности, проведённой из центра противоположной стороны. Особенностью такого треугольника будет то, что все его стороны будут иметь постоянную ширину, которая равна длине стороны исходного равностороннего треугольника.

Практическую пользу из этого факта извлёк Л. Эйлер, который три века спустя продемонстрировал вращение такого скруглённого треугольника: вначале вокруг собственной оси, а затем – с некоторым эксцентриситетом, благо карданный механизм науке и технике того времени был уже известен.

Ещё дальше в практическом использовании данной фигуры пошёл немецкий инженер Ф. Рело, который обратил внимание на то, что траектория углов движущегося треугольника при определённых способах его вращения весьма близка к квадрату. Лишь непосредственно в углах квадрата внешняя поверхность описывает дугу, впрочем, небольшого радиуса. В современной технической литературе подобный треугольник называют треугольником Рело, хотя никаких углов у данной фигуры фактически уже нет.

Пройдёт ещё несколько десятков лет, и англичанин Г. Уаттс придумает приспособление, которым можно обеспечить гарантированную квадратную траекторию для металлорежущего инструмента. Техническое решение для сверла Уаттса было запатентовано в 1916 году, а через год началось серийное производство таких инструментов.

Сверло или фреза?

Большинство технической общественности считает, что всё-таки фреза. Тем не менее, производители упорно продолжают называть данный инструмент сверлом для квадратных отверстий, сверлом Уаттса или сверлом, профиль которого соответствует треугольнику Рело.

Что правильнее? Если обратиться к кинематике перемещения такого режущего инструмента (для наглядности можно воспользоваться схемой, приведённой на рис. 1, то можно обнаружить, что съём металла будет производиться только боковой поверхностью, причём плоскостей резания будет не одна, как у обычного сверла, а четыре, что более свойственно фрезам.

Однако одного вращающего движения для получения квадратного отверстия будет недостаточно. Простые математические вычисления (в данной статье не приводятся) показывают: для того, чтобы «сверло» для квадратного отверстия выполняло свою функцию, оно должно при работе описывать не только основное движение вращения режущей кромки, но и качательное движение сверла/фрезы вокруг некоторой оси. Оба движения должны производиться во взаимно противоположных направлениях.

Рисунок 1 – Треугольник Рело: а) – построение; б) последовательность вращения для получения отверстия квадратной формы.

Угловая скорость обоих вращений определяется довольно просто. Если за параметр f принять частоту оборотов вала дрели (либо перфоратора), то для колебательных вращений шпинделя вокруг собственной оси достаточна скорость в 0,625f. В этом случае ось шпинделя как бы зажимается между рабочим валом и приводным колесом, заставляя сверло/фрезу колебаться в зажимном приспособлении с остаточной скоростью

(1 – 0,625)f = 0,375f.

Более точно результирующую скорость вращения фрезы можно установить, пользуясь техническими характеристиками дрели/перфоратора, но ясно, что она будет намного ниже той, на которую изначально рассчитан инструмент. Поэтому получение квадратного отверстия будет происходить с меньшей производительностью.

Устройство и принцип работы

Непосредственно применить фрезу/сверло для квадратных отверстий с профилем треугольника Рело нельзя – необходимы канавки для отвода образующейся стружки.

Поэтому (см. рис. 2) профиль рабочей части инструмента представляет собой вышеописанную фигуру, из которой вырезано три полуэллипса. При этом реализуются три цели: снижаются момент инерции сверла, нагрузки на шпиндель, а также повышается режущая способность фрезы.

Рисунок 2 – Фактический профиль рабочей части инструмента

Конструкция инструмента такова. Собственно, рабочая часть включает в себя рабочую поверхность, которой производится съём металла и отводящие стружку канавки. Изготавливается фреза-сверло для квадратных отверстий из стали У8 и закаливается до твёрдости HRC 52…56. При особо тяжёлых условиях эксплуатации используются изделия из легированной стали Х12 с твёрдостью HRC 56…60. При нормальной подаче СОЖ и из-за сравнительно небольших температур в зоне обработки стойкость инструмента – высокая.

Более сложную конструкцию имеет шпиндель-переходник. Он включает в себя:

Корпус.
Зубчатый венец.
Посадочное место под основной шпиндель (если инструмент устанавливается в инструментальной головке металлорежущего станка, то переходник имеет вид конуса Морзе).
Приводной шестерни.
Основного шпинделя.
Шестерни зацепления с зубчатым венцом.
Качающейся втулки.

Для бытовых приспособлений производители фрез/свёрл для квадратных отверстий предлагают накладные рамки, которые соединяются карданной передачей с патроном, и сообщают эксцентрические перемещения режущему инструменту. Толщина такой рамки определяет глубину получаемого отверстия.

Для соединения приспособления с патроном станка необходим ещё специальный переходник. Он состоит из:

Корпуса.
Плавающего хвостовика.
Качающегося кольца.
Сменной втулки под патроны разных металлообрабатывающих станков.
Крепёжных винтов.
Опорных шариков.

Для практического применения рассматриваемого инструмента достаточно придать шпинделю основного оборудования подачу в необходимом направлении. Для изготовления квадратных отверстий с применением такой оснастки пригодны фрезерные протяжные и токарные станки.

//www.youtube.com/watch?v=60WbTPNFT-8

Альтернативные способы получения квадратных отверстий

Недостатком свёрл Уаттса считается наличие радиусных дуг в углах квадрата, что не всегда приемлемо. Кроме того, свёрла для квадратных отверстий, изготовленные с использованием треугольника Рело, не могут вести обработку заготовок большой толщины. В таких случаях можно использовать электроэрозионные/лазерные технологии, а также – что проще – применить сварку или штамповку.

Комплекты пробойников для квадратных отверстий выпускаются в ассортименте поперечных размеров до 70×70 мм в металле толщиной до 12…16 мм. В комплект входят:

Пуансонодержатель под пробойник.
Направляющая втулка.
Кольцевой ограничитель хода.
Матрица.

Для силового воздействия на пробойник можно использовать гидравлический домкрат. Пробитое отверстие выгодно отличается чистотой полученных кромок, а также отсутствием заусенцев. Подобный инструмент производится, в частности, торговой маркой Veritas (Канада).

При наличии в домашнем хозяйстве сварочного инвертора квадратное отверстие в стальной детали можно прожечь. С этой целью в заготовке предварительно сверлится (с запасом) круглое отверстие, затем туда вставляется требуемых размеров квадрат из графита марок ЭЭГ или МПГ, после чего обваривается по контуру. Графит извлекается, а в изделии остаётся квадратное отверстие. Его, при необходимости, можно зачистить и прошлифовать.

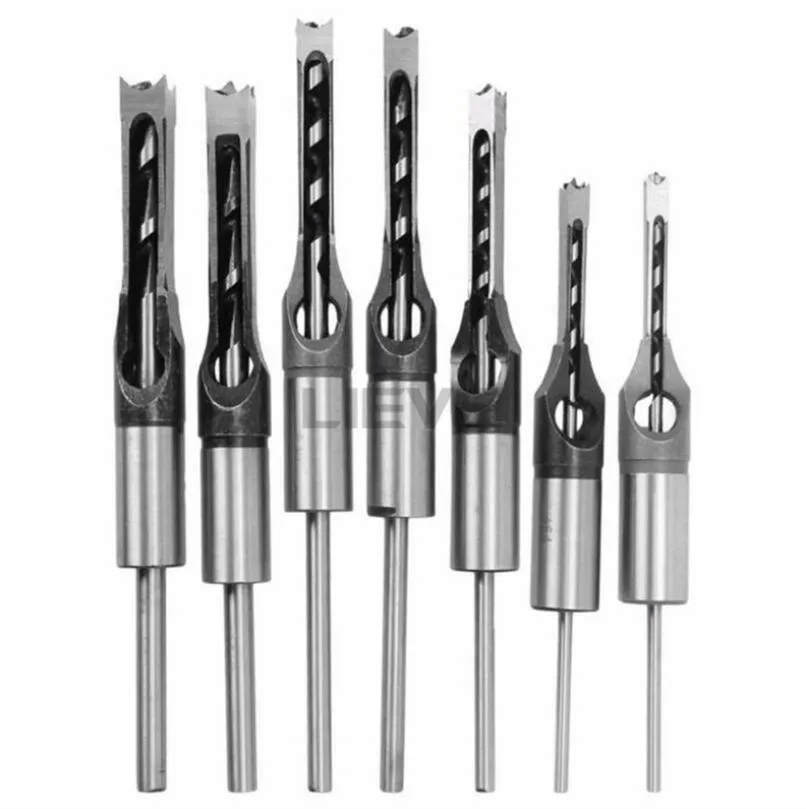

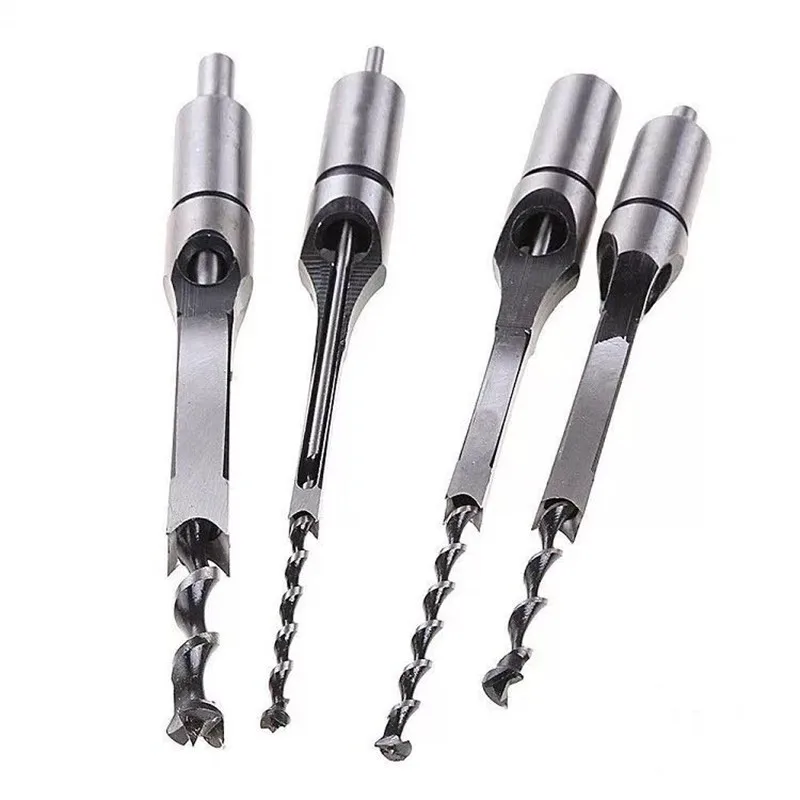

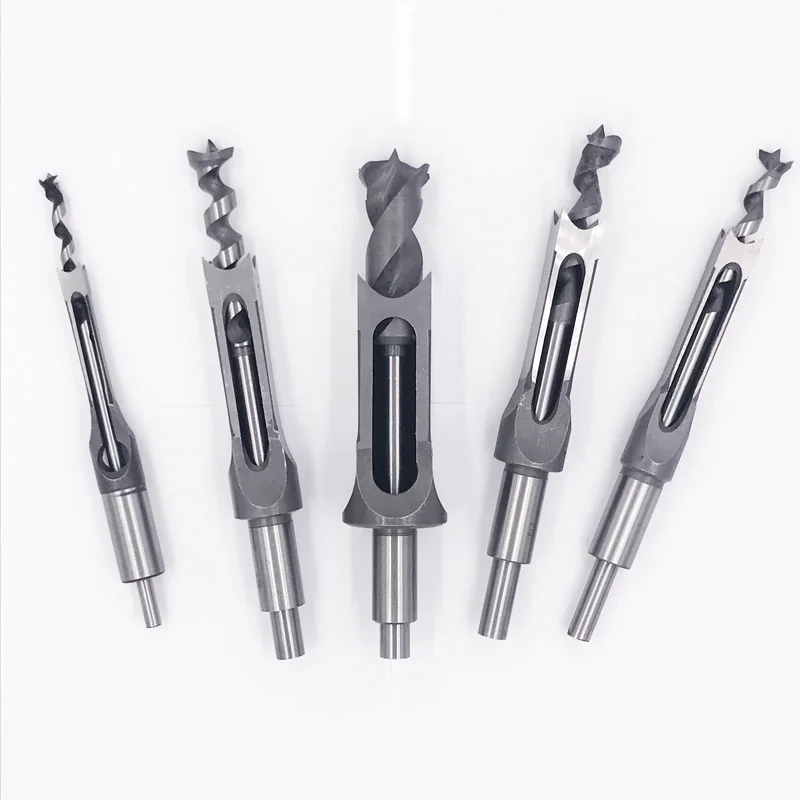

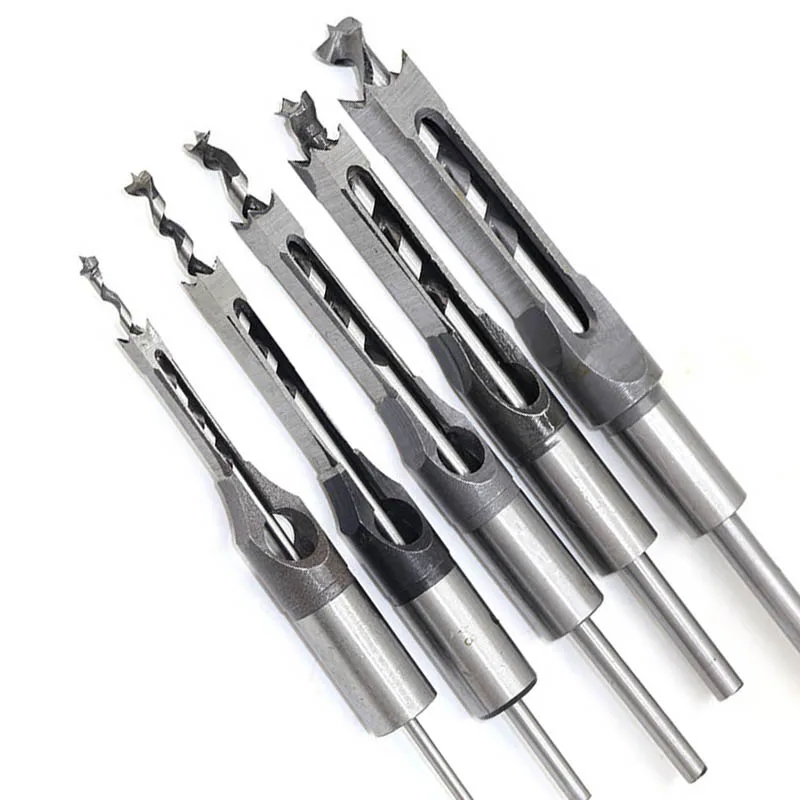

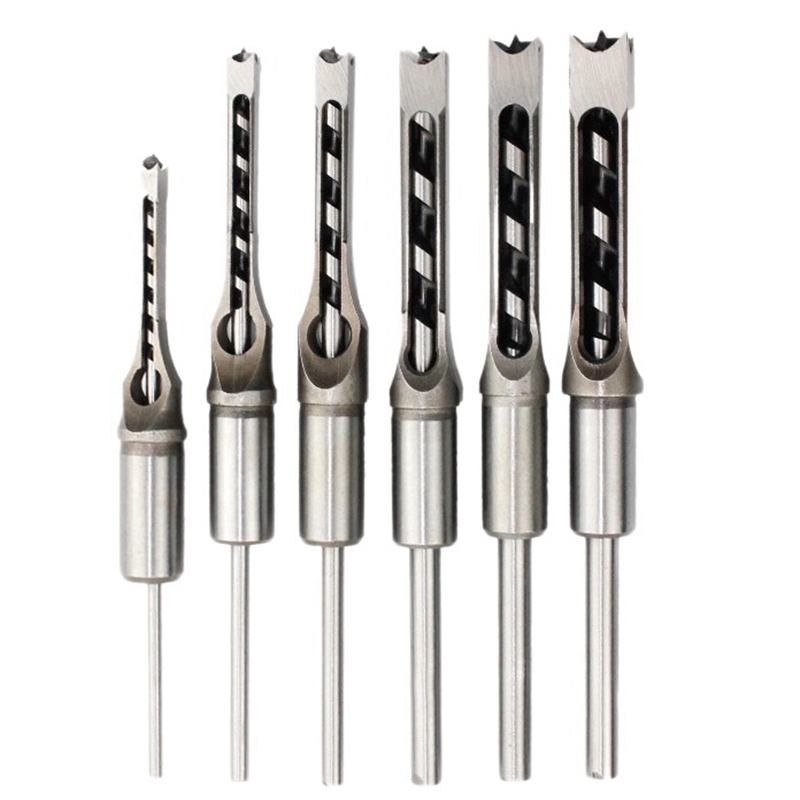

Сверло для квадратных отверстий

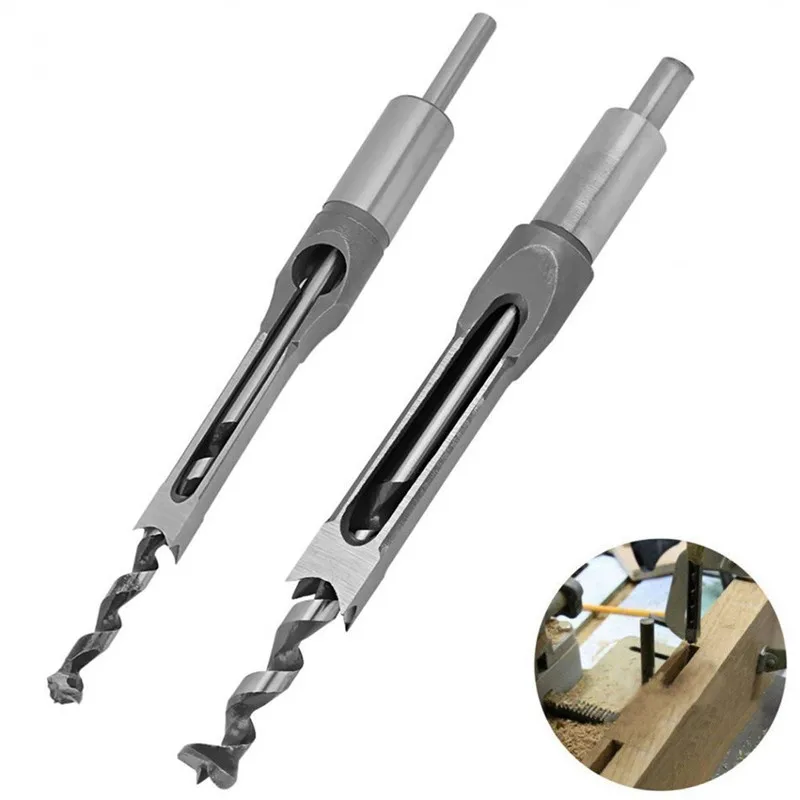

Неочевидная и интересная приблуда — Mortising Chisel Woodwork Square Hole Drill Bit.
А конкретнее — сверло-приспособление для квадратных отверстий, по дереву.

Подойдет для сверления отверстий и пазов в материалах из дерева.

Всем привет!

Сегодня речь пойдет о приспособлении для создания отверстий квадратной формы и пазов методом сверления.

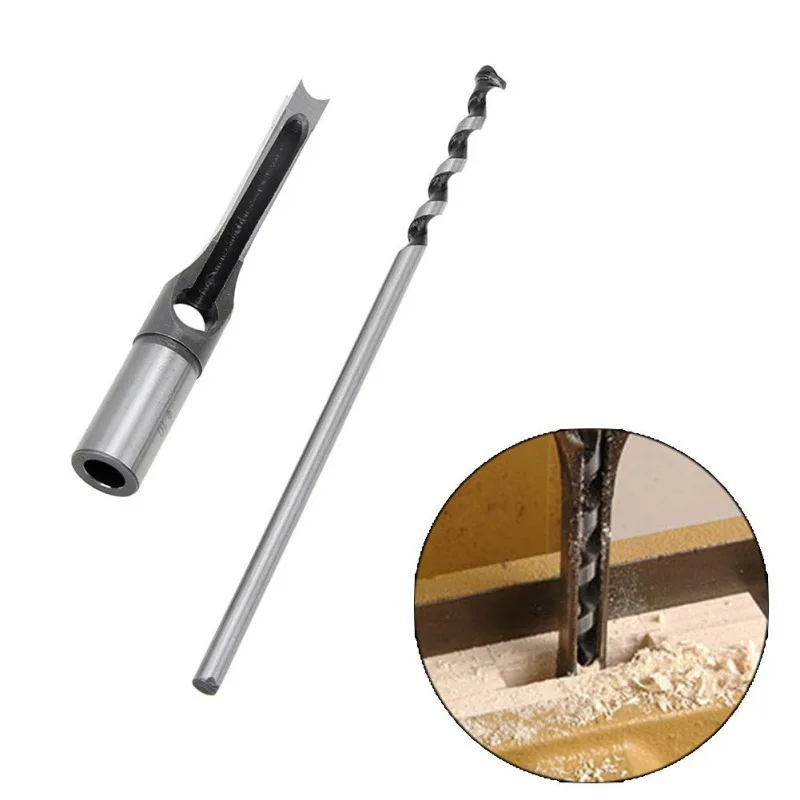

Приспособление состоит из двух частей: сверла по дереву и просекателя квадратной формы — внешней оболочки сверла. В просекателе есть отверстие для стружки.

В лоте на выбор два размера набора для квадратных отверстий: на 10 и на 16 мм
Вообще на просторах Али и Ебей встречал множество подобных наборов, брендовых (дорогих) и не очень.

Смысл у всех одинаковый — сверло убирает лишнее дерево, а рубашка-просекатель как бы выдавливает лишнее по форме квадрата.
Края у рубашки заостренные, срезанная деревянная стружка уходит вовнутрь и убирается сверлом наружу через отверстие.

Для работы на вертикально-сверлильном станке потребуется небольшая приспособа-пресс-держатель, которая держит рубашку-просекатель, одновременно обеспечивая вращение патрона и сверла.
Пример постепенного «продавливания» отверстия, хорошо видно отметки от рубашки и от самого сверла.

Вариантов подобных держателей масса, покупные достаточно дорогостоящие, но вполне можно изготовить их самостоятельно.
Общие черты — крепление к неподвижной гильзе шпинделя, опускание вместе со сверлильной головкой. Крепление одновременно держит просекатель, внутри вращается патрон со сверлом.

Постепенно, с опусканием головки «продавливается» квадратное отверстие.

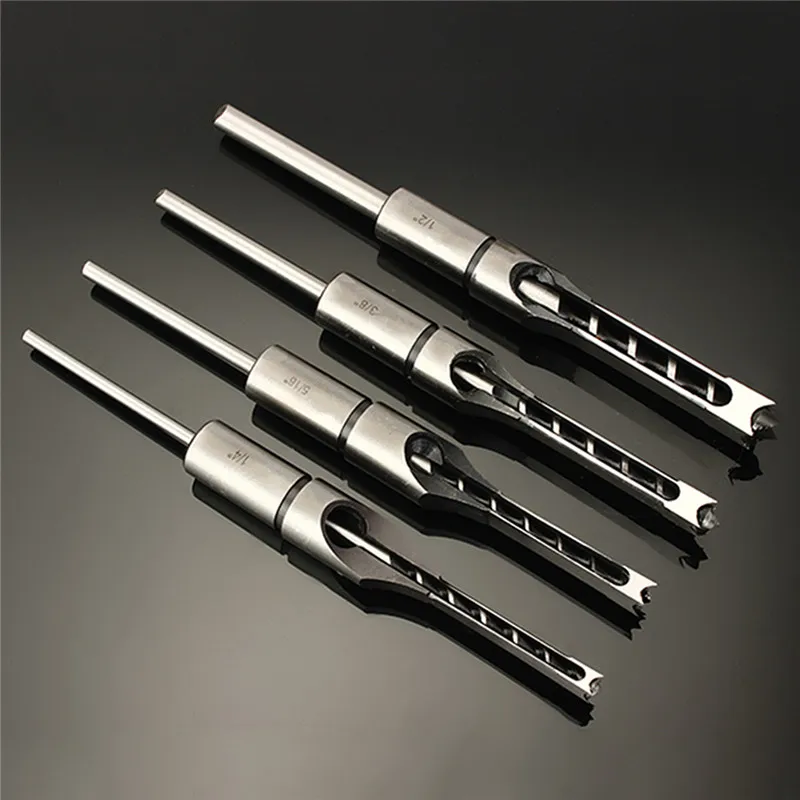

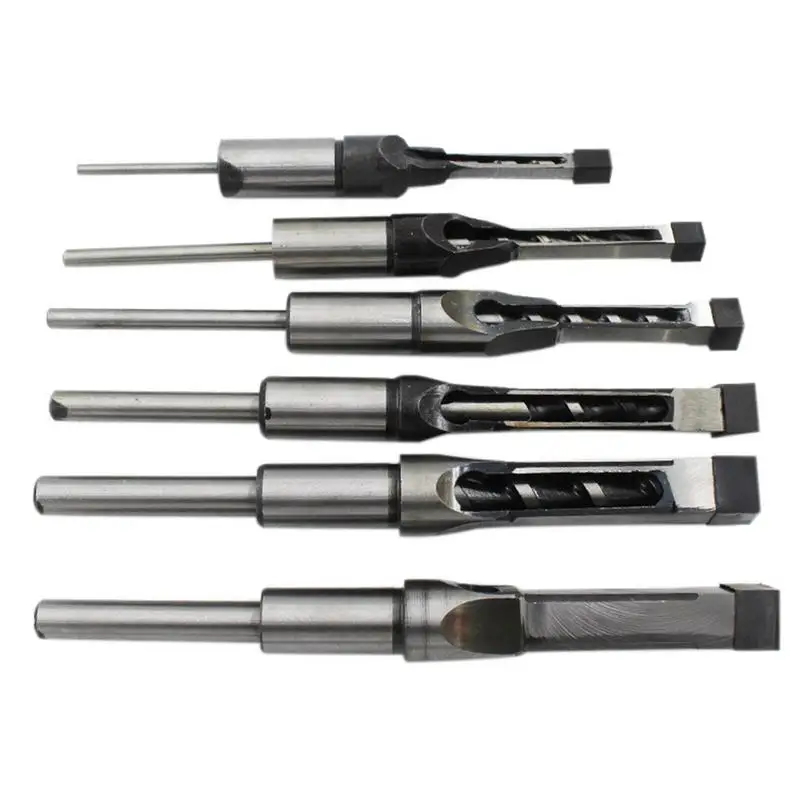

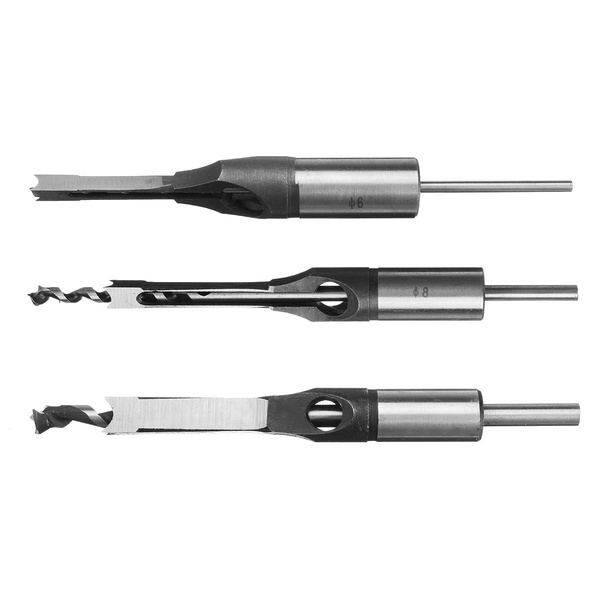

Теперь непосредственно про сами сверла.
Я уже сказал, в лоте на выбор два размера: на 10 мм (вверху на фото) и на 16 мм (внизу)

Упакованы в пластиковый простенький кейс, комплекты в масле.
На фото «маленький» комплект — на 10 мм.
Сверло само длинное, из расчета под приспособу + зажимание в патроне.
А вот «рубашка» не очень длинная, около 13 см.

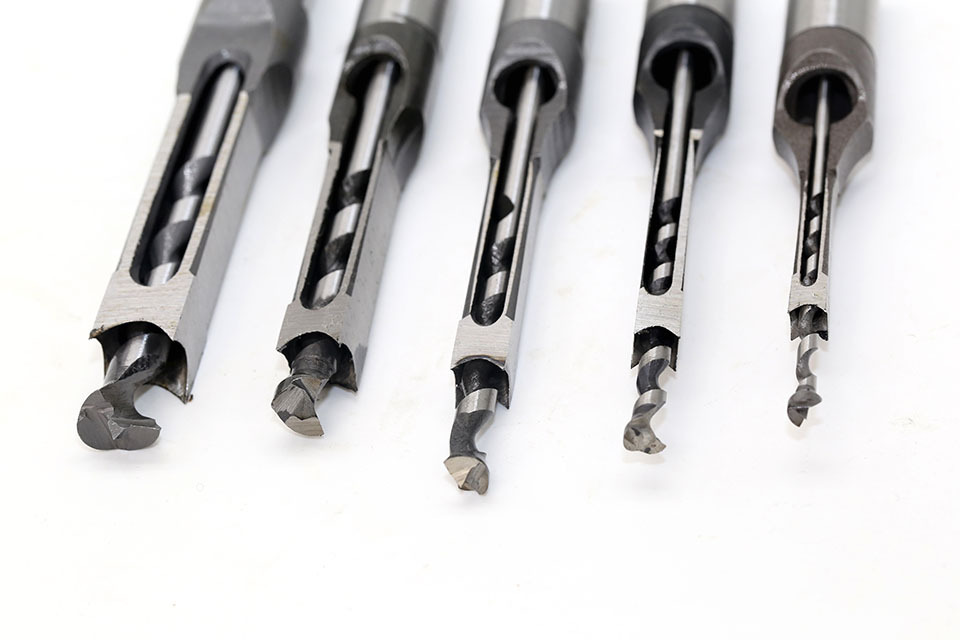

Сверло чуть отличается по форме от привычных сверл, в том числе по дереву.

Своей формой напоминает скорее бур ( по бетону). Подобная форма усиливает подачу стружки наверх.

Форма острия сверла подходит к выемке на рубашке (под конус). Вообще эти места трутся, перед использованием можно слегка смазать.

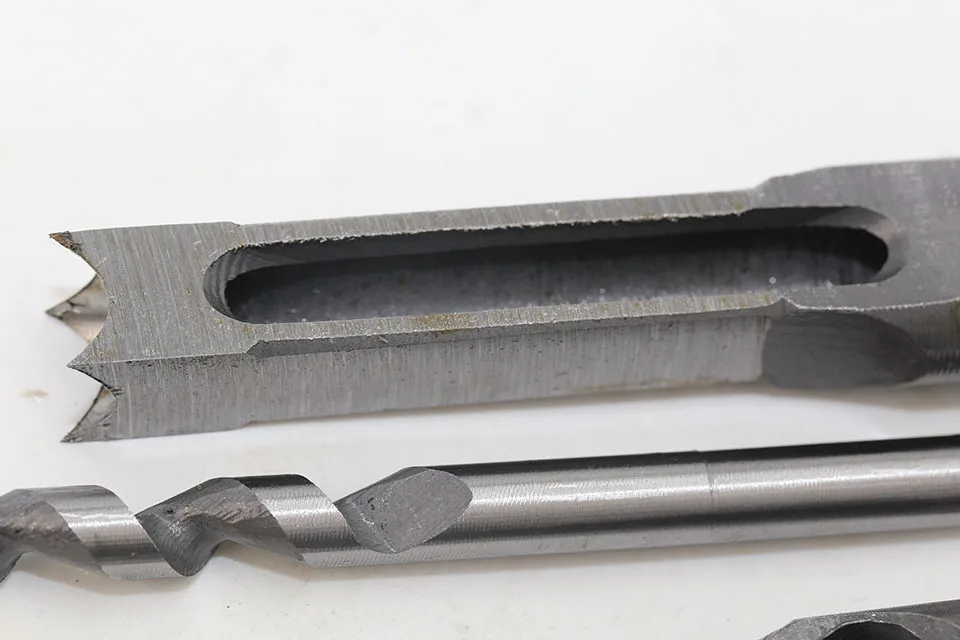

Углы рубашки заострены, сделаны арками — углы продавливаются сначала, потом острые арки срезают плоскость.

На одной из сторон есть узкое отверстие для выхода стружки.

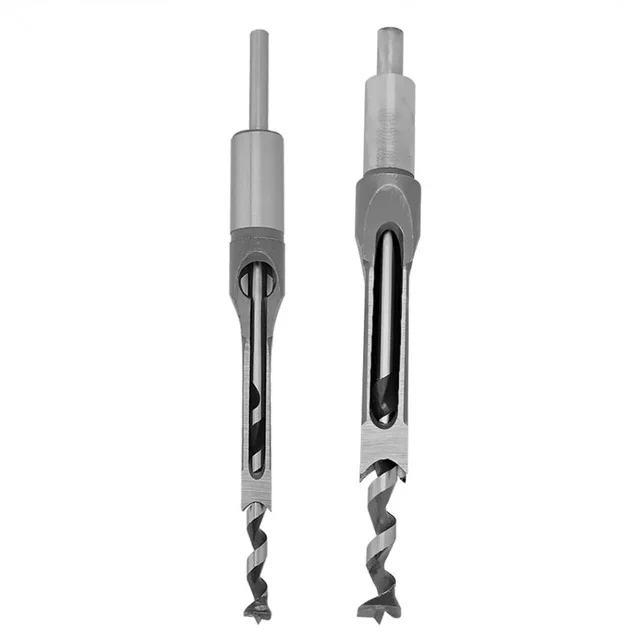

Комплект в сборе.

Аналогично — комплект на 16 мм.

Сверло-бур на 16 мм

Форма наконечника такая же — под конус.

Кромки сверла острые, дерево грызет только в путь, но углы небольшие, снимает по чуть чуть, сверлит чисто.

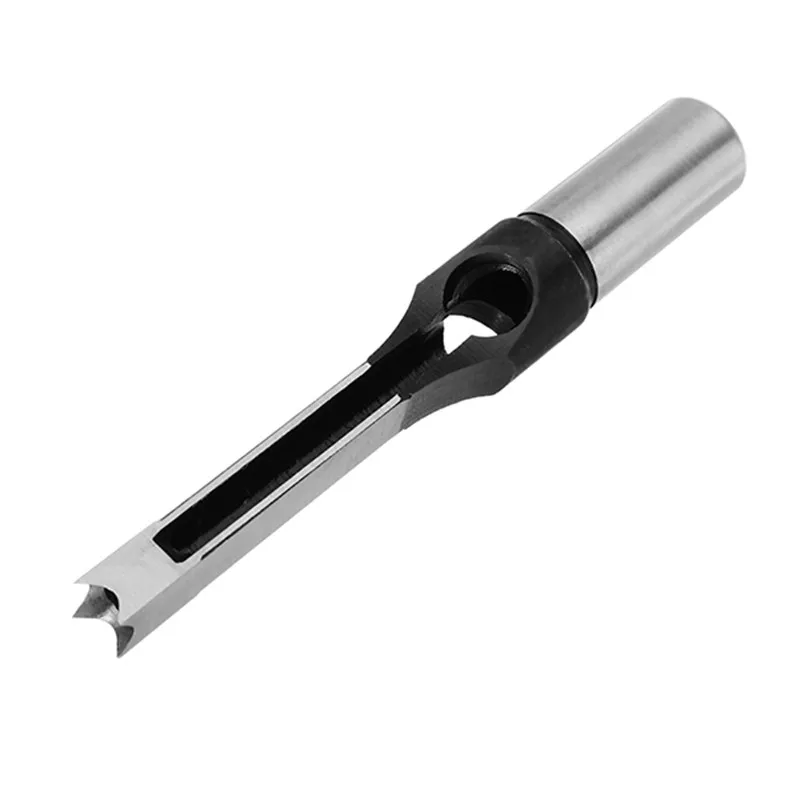

Рубашка. Хорошо видны острые углы.

Кромки тоже острые.

Диаметр зажимной части (в приспособлении-держателе) 19 мм.

Пример комплекта для сверления, установленного в держатель на станке.

Готовим рабочее место

Выставляем высоту сверления

Обслуживание — небольшая смазка трущихся частей.

Приспособу для зажимания можно изготовить самостоятельно из подручных материалов

Для начала просто проверяю бур — сверлит неплохо, подачу надо делать небольшую

Отверстие ровненькое.

Пример полученных отверстий. Единственно отмечу — для первого раза нужна сноровка, зажал рубашку чуть выше чем нужно, получил слегка неровное отверстие.

Тоже самое на 16 мм.
Бур отдельно — наглядно видно качество отверстий.

Примеряем рубашку

Вставляем сверло, высоту и пробуем.

Ну у меня опять чуть смещено.

Пазы выполняются последовательной выборкой материала между отверстиями

Главное никуда не торопиться

Должно быть что-то типа такого при должной сноровке.

Привожу видосы с ютуба, на которых хорошо раскрыта работа подобных комплектов для квадратных отверстий.

Вместо вывода: интересный и необычный комплект. Можно делать отверстия квадратной формы и прорезать пазы. Подходит для дерева и материалов на его основе.
Данный комплект требует специального приспособления для удержания рубашки — обратите на это внимание.
Готовые приспособления для крепления комплектов достаточно дорогостоящие.

Чуть более подробно про установку можно посмотреть вот тут.

Спасибо за внимание!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Пробивка квадратных отверстий в металле. Сверление квадратных отверстий — сверло Уаттса и принцип треугольника Рёло

Немного истории с геометрией

Сверло или фреза?

(1 – 0,625)f = 0,375f.

Устройство и принцип работы

Рисунок 2 – Фактический профиль рабочей части инструмента

Более сложную конструкцию имеет шпиндель-переходник. Он включает в себя:

Корпус.
Зубчатый венец.
Посадочное место под основной шпиндель (если инструмент устанавливается в инструментальной головке металлорежущего станка, то переходник имеет вид конуса Морзе).
Приводной шестерни.
Основного шпинделя.
Шестерни зацепления с зубчатым венцом.
Качающейся втулки.

Для соединения приспособления с патроном станка необходим ещё специальный переходник. Он состоит из:

Корпуса.
Плавающего хвостовика.
Качающегося кольца.
Сменной втулки под патроны разных металлообрабатывающих станков.
Крепёжных винтов.
Опорных шариков.

//www. youtube.com/watch?v=60WbTPNFT-8

Альтернативные способы получения квадратных отверстий

Пуансонодержатель под пробойник.
Направляющая втулка.
Кольцевой ограничитель хода.
Матрица.

Принципы действия и конструкция

Изготовление устройства для сверления квадратных отверстий

Для начала, используя лист фанеры или деревянную доску небольшой толщины, необходимо сделать сам треугольник Рёло, геометрические параметры которого должны соответствовать диаметру применяемого сверла Уаттса.
Сверло надо жестко зафиксировать на поверхности изготовленного треугольника.
Чтобы треугольник Рёло и закрепленное на нем сверло перемещались по требуемой траектории, необходимо изготовить деревянную направляющую рамку. Во внутренней части рамки следует вырезать квадрат с геометрическими параметрами, полностью соответствующими размерам отверстия, которое вы собираетесь просверлить.
Рамка при помощи специальной планки фиксируется на дрели, при этом центр треугольника Рёло, помещаемого в направляющую рамку, должен совпадать с осью вращения патрона электроинструмента.
Для того чтобы сообщить сверлу для выполнения квадратного отверстия крутящий момент, но при этом не создать ограничений для перемещения инструмента в поперечном направлении, хвостовик соединяют с патроном дрели посредством передаточного механизма, работающего по принципу карданного вала грузового автомобиля.
Деревянную заготовку, в которой необходимо просверлить квадратное отверстие, следует надежно зафиксировать, при этом расположить ее так, чтобы центр будущего отверстия строго совпадал с осью вращения используемого для обработки сверла.

Следует иметь в виду, что используют вышеописанное приспособление, не отличающееся высокой жесткостью, для сверления отверстий квадратной формы в деревянных заготовках небольшой толщины.

Сверло Уаттса и сделанное с его помощью квадратное отверстие в металлической заготовке

Cверло или фреза

Работа проводится редко, поэтому нужно снизить затраты на приобретении специального инструмента. Фрезы обходятся намного дороже.
Небольшая площадь обработки. Геометрическая форма распространенных фрез определяет ограничения по их минимальному размеру.
Нужно получить сквозное отверстие в металле с большой толщиной.

Устройство и принцип работы

Рабочая часть сверла образуются при формировании области пересечения трех равных кругов особой формы.
Если расположить у треугольников рабочей части сверла несколько параллельных опорных прямых, то расстояние между ними будет одинаковым.
Во время работы ось сверла должна перемещаться по определенной траектории, за счет чего и получается квадрат или прямоугольник.

Альтернативные способы получения квадратных отверстий

Лазерные установки сегодня получили широкое распространение. Они могут применяться для обработки по заданной траектории, при фокусировании луча происходит нагрев металла, за счет чего образуется требуемая поверхность.
Метод штамповки применяется на протяжении длительного периода. Он предусматривает использование специального оборудования, которое способно оказывать высокое давление на листовые и другие заготовки. Недостаток метода заключается в высокой стоимости оборудования, а также в возможности получения только неглубоких выемок.
При применении газовой сварки также можно образовать прямоугольную форму. Однако подобная технология характеризуется невысокой практичностью в применении, получаемые изделия низкокачественные.

Думаю каждый из вас делал корпус для своей электронной поделки. И при изготовлении корпуса часто возникает одна мерзкая проблема — проделать дырку формой отличной от окружности. Например, квадратную, под LED индикатор.

Я раньше долго мучался, высверливал по контуру, затем шлифовал эти зубчики, матерился по поводу того, что сошлифовал лишнее или запорол параллельность. В общем, на все что касается механообработки материала у меня руки из задницы. И с этим ничего не поделать. Но там где не могут руки должна работать голова. И придумалось простое и эффективное решение.

Итак. Надо профигачить в пластиковом корпусе квадратную дырку.

Для начала разметим отверстие. Делать это лучше по бумажному шаблону — надо как можно четче накернить углы. Делаем это на наружней, лицевой, стороне! Затем углы сверлятся насквозь тонким сверлышком. Тут важно взять сверло потоньше. Чем тоньше тем точнее будет наше отверстие.

Берем линейку и острый скальпель. Можно канцелярский нож или что под рукой. Главное требование — он должен быть очень острым, жестким и чтобы не болтался. Я делаю такие вещи с помощью резака .

По линейке от дырочки до дырочки, точно по размерам нашего отверстия (ни больше ни меньше, точно так!) делаем прорезы. Чем глубже тем лучше, но можно без фанатизма. Т.к. чем глубже режешь тем больше шанс что сорвется лезвие и мы покоцаем наружную поверхность, а это уже не то — некрасиво. Дырочки тут рулят еще тем, что в них заваливается острие скальпеля и край реза дальше дырки не идет. Разметка тут самый важный этап . От него зависит получится ли все с первого раза идеально или придется подравнивать.

Все, получили внутри четыре кусочка. Теперь надо подцепить их от центра и выломать внутрь !

Прорез который мы сделали даст нам слабую точку по которой пластик лопнет и выломается. А отверстия с краев не дадут трещине уйти дальше чем надо.

На проковыривание этой дырки у меня ушло не более 10 минут. Это с уборкой мусора и отвлеканием на фотографирование и поиск то скальпеля, то сверлышка.

Сверло для квадратных отверстий в металле в Комсомольске-на-Амуре: 500-товаров: бесплатная доставка, скидка-87% [перейти]

Партнерская программаПомощь

Комсомольск-на-Амуре

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Текстиль и кожа

Здоровье и красота

Детские товары

Продукты и напитки

Электротехника

Дом и сад

Сельское хозяйство

Промышленность

Мебель и интерьер

Все категории

ВходИзбранное

Сверло для квадратных отверстий в металле

574

809

1/4 до 1/2 квадратное отверстие сверла по металлу 45 Сталь долбежный сверлильный деревообрабатывающий инструмент для сверло квадратное отверстие 7 шт.

ПОДРОБНЕЕЕще цены и похожие товары

ЗУБР Ø 3.7 x 70 мм, сталь Р6М5, класс А1, сверло по металлу 29625-3.7 Профессионал диаметр: 3.70 мм, длина: 120 мм, материал сверла: HSS

ПОДРОБНЕЕЕще цены и похожие товары

587

851

ПОДРОБНЕЕЕще цены и похожие товары

1 030

1030

Сверло с квадратным отверстием, из стали, Деревообрабатывающие инструменты Тип: Коронка

В МАГАЗИНЕще цены и похожие товары

490

790

Сверло для квадратных отверстий /Сверло-стамеска/Спиральное сверло/ Тип: Сверло спиральное, Размер:

В МАГАЗИНЕще цены и похожие товары

ЗУБР Ø 10. 2 x 133 мм, сталь Р6М5, класс А1, сверло по металлу 29625-10.2 Профессионал диаметр: 10.20 мм, длина: 170 мм, материал сверла: HSS

ПОДРОБНЕЕЕще цены и похожие товары

380

2990

Сверло по Металлу HSS 4-32 мм ( Cтупенчатое / Конусное/ Елочка) для отверстий Тип: Сверло

В МАГАЗИНЕще цены и похожие товары

ЗУБР Ø 1.9 x 46 мм, сталь Р6М5, класс А1, сверло по металлу 29625-1.9 Профессионал диаметр: 1.90 мм, длина: 90 мм, материал сверла: HSS

ПОДРОБНЕЕЕще цены и похожие товары

175

750

Сверло по Металлу HSS 4-12мм (Cтупенчатое/ Конусное/ Елочка)для отверстий (Шаг 4-6-8-10-12 мм) Тип:

В МАГАЗИНЕще цены и похожие товары

ЗУБР Ø 4.6 x 80 мм, сталь Р6М5, класс А1, сверло по металлу 29625-4.6 Профессионал диаметр: 4. 60 мм, длина: 130 мм, материал сверла: HSS

ПОДРОБНЕЕЕще цены и похожие товары

580

890

В МАГАЗИНЕще цены и похожие товары

ЗУБР Ø 6.5 x 109 мм, сталь Р6М5К5, класс А, сверло по металлу кобальт 29626-6.5 Профессионал диаметр: 6.50 мм, длина: 160 мм, материал сверла: HSS Co 5

ПОДРОБНЕЕЕще цены и похожие товары

Best Room / Сверло для квадратных отверстий /Сверло-стамеска/Спиральное сверло/, Best Room Тип:

ПОДРОБНЕЕЕще цены и похожие товары

Сверло по металлу ступенчатое HSS для отверстий 9-36мм, 9-12-15-18-21-24-27-30-33-36 мм, (шт.) Тип:

ПОДРОБНЕЕЕще цены и похожие товары

ЗУБР Ø 4. 8 x 132 мм, сталь Р6М5, класс А1, сверло удлиненное по металлу 29624-4.8 Профессионал диаметр: 4.80 мм, длина: 130 мм, материал сверла: HSS

ПОДРОБНЕЕЕще цены и похожие товары

Сверло по металлу ступенчатое 6-38 мм для отверстий 6,9,13,16,19,21,23,26,29,32,35,38 мм. Тип: по

ПОДРОБНЕЕЕще цены и похожие товары

Сверло для квадратных отверстий /Сверло-стамеска/Спиральное сверло/ Тип: винтовое, долбежное,

ПОДРОБНЕЕЕще цены и похожие товары

Сверло по металлу ступенчатое HSS для отверстий 4-20мм, 4-6-8-10-12-14-16-18-20мм, (шт.) Тип:

ПОДРОБНЕЕЕще цены и похожие товары

843

1533

Dyushen / Деревообрабатывающее сверло для квадратных отверстий 12,5мм/Сверло-стамеска/Спиральное сверло Dyushen 87432800 купить в интернет-магазине Wildberries

ПОДРОБНЕЕЕще цены и похожие товары

ЗУБР Ø 4. 6 x 80 мм, сталь Р6М5, класс А1, сверло по металлу 29625-4.6 Профессионал диаметр: 4.60 мм, длина: 130 мм, материал сверла: HSS

ПОДРОБНЕЕЕще цены и похожие товары

Сверло по металлу ступенчатое HSS для отверстий 6-20мм, 6-8-10-12-14-16-18-20 мм, (шт.) Тип:

ПОДРОБНЕЕЕще цены и похожие товары

ЗУБР Ø 3 x 61 мм, сталь Р6М5К5, класс А, сверло по металлу кобальт 29626-3 Профессионал диаметр: 183 мм, длина: 120 мм, материал сверла: HSS Co 5

ПОДРОБНЕЕЕще цены и похожие товары

Сверло по дереву для квадратных отверстий 10 мм fixmee Тип: по дереву, Диаметр: 6.8мм, Длина: 195мм

ПОДРОБНЕЕЕще цены и похожие товары

ЗУБР Ø 6.2 x 101 мм, сталь Р6М5, класс А1, сверло по металлу 29625-6.2 Профессионал диаметр: 6.20 мм, длина: 160 мм, материал сверла: HSS

ПОДРОБНЕЕЕще цены и похожие товары

Сверло по металлу ступенчатое HSS для отверстий 9-36мм, 9-12-15-18-21-24-27-30-33-36 мм, (шт. ) Тип:

ПОДРОБНЕЕЕще цены и похожие товары

ЗУБР Сверло по металлу Проф-А, класс А, сталь Р6М5, ЗУБР Профессионал 29625-1.4, d=1,4 мм Сверло по

ПОДРОБНЕЕЕще цены и похожие товары

Сверло для квадратных отверстий /Сверло-стамеска/Спиральное сверло/ Тип: винтовое, долбежное,

ПОДРОБНЕЕЕще цены и похожие товары

ЗУБР Ø 3.3 x 65 мм, сталь Р6М5, класс А1, сверло по металлу 29625-3.3 Профессионал диаметр: 3.30 мм, длина: 120 мм, материал сверла: HSS

ПОДРОБНЕЕЕще цены и похожие товары

Dyushen / Деревообрабатывающее сверло для квадратных отверстий 15мм/Сверло-стамеска/Спиральное сверло Dyushen 87435220 купить в интернет-магазине Wildberries

ПОДРОБНЕЕЕще цены и похожие товары

ЗУБР Ø 10 x 133 мм, сталь Р6М5К5, класс А, сверло по металлу кобальт 29626-10 Профессионал диаметр: 10 мм, длина: 180 мм, материал сверла: HSS Co 5

ПОДРОБНЕЕЕще цены и похожие товары

Сверло по металлу ступенчатое HSS для отверстий 6-25мм, 6-9-12-16-18-20-22-25 мм, (шт. ) Тип:

ПОДРОБНЕЕЕще цены и похожие товары

ЗУБР Сверло по металлу Проф-В, класс В, Р6М5, ЗУБР Профессионал 29621-1.3, d=1,3 мм Сверло по металл

ПОДРОБНЕЕЕще цены и похожие товары

Сверло по металлу ступенчатое HSS для отверстий 4-12мм, 4-6-8-10-12мм, (шт.) Тип: Сверло, Диаметр,

ПОДРОБНЕЕЕще цены и похожие товары

ЗУБР Ø 3.6 x 70 мм, сталь Р6М5, класс А1, сверло по металлу 29625-3.6 Профессионал диаметр: 3.60 мм, длина: 110 мм, материал сверла: HSS

ПОДРОБНЕЕЕще цены и похожие товары

Dyushen / Деревообрабатывающее сверло для квадратных отверстий 8мм/Сверло-стамеска/Спиральное сверло Dyushen 69130432 купить в интернет-магазине Wildberries

ПОДРОБНЕЕЕще цены и похожие товары

Сверло по металлу кобальтовое Практика 1,0 x 34 мм Р6М5К5, (1 шт. ), блистер {033-376} Бренд:

В МАГАЗИНЕще цены и похожие товары

Сверло по металлу двустороннее Практика Р6М5 3,3 х 51 мм (2 шт.), блистер {037-770} Бренд:

В МАГАЗИНЕще цены и похожие товары

ЗУБР Ø 2 x 49 мм, сталь Р6М5, класс А1, сверло по металлу 29625-2 Профессионал диаметр: 98 мм, длина: 90 мм, материал сверла: HSS

ПОДРОБНЕЕЕще цены и похожие товары

Сверло по металлу двустороннее Практика Р6М5 3,0 х 51 мм (2 шт.), блистер {037-756} Бренд:

В МАГАЗИНЕще цены и похожие товары

ЗУБР Ø 4.8 x 86 мм, сталь Р6М5, класс А1, сверло по металлу 29625-4.8 Профессионал тип рабочей части: бур, диаметр: 4.80 мм, общая длина: 86 мм

ПОДРОБНЕЕЕще цены и похожие товары

Сверло по металлу двустороннее Практика Р6М5 2,5 х 51 мм (2 шт. ), блистер {037-749} Бренд:

В МАГАЗИНЕще цены и похожие товары

Сверло по металлу кобальтовое Практика 1,5 x 40 мм Р6М5К5, (1 шт.), блистер {033-383} Бренд:

В МАГАЗИНЕще цены и похожие товары

ПОДРОБНЕЕЕще цены и похожие товары

Сверло по металлу Практика Р6М5 2,0 х 49 мм (2 шт.), блистер {033-147} Бренд: Практика, Код

В МАГАЗИНЕще цены и похожие товары

ПОДРОБНЕЕЕще цены и похожие товары

Сверло по металлу Практика Р6М5 3,2 х 65 мм (1 шт. ), блистер {033-178} Бренд: Практика, Код

В МАГАЗИНЕще цены и похожие товары

ЗУБР Ø 4.8 x 132 мм, сталь Р6М5, класс А1, сверло удлиненное по металлу 29624-4.8 Профессионал диаметр: 4.80 мм, длина: 130 мм, материал сверла: HSS

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 18

Просверлить квадратное. Сверло Уаттса для сверления квадратных отверстий: описание, размеры

Принципы действия и конструкция

Изготовление устройства для сверления квадратных отверстий

Для начала, используя лист фанеры или деревянную доску небольшой толщины, необходимо сделать сам треугольник Рёло, геометрические параметры которого должны соответствовать диаметру применяемого сверла Уаттса.
Сверло надо жестко зафиксировать на поверхности изготовленного треугольника.
Чтобы треугольник Рёло и закрепленное на нем сверло перемещались по требуемой траектории, необходимо изготовить деревянную направляющую рамку. Во внутренней части рамки следует вырезать квадрат с геометрическими параметрами, полностью соответствующими размерам отверстия, которое вы собираетесь просверлить.
Рамка при помощи специальной планки фиксируется на дрели, при этом центр треугольника Рёло, помещаемого в направляющую рамку, должен совпадать с осью вращения патрона электроинструмента.
Для того чтобы сообщить сверлу для выполнения квадратного отверстия крутящий момент, но при этом не создать ограничений для перемещения инструмента в поперечном направлении, хвостовик соединяют с патроном дрели посредством передаточного механизма, работающего по принципу карданного вала грузового автомобиля.
Деревянную заготовку, в которой необходимо просверлить квадратное отверстие, следует надежно зафиксировать, при этом расположить ее так, чтобы центр будущего отверстия строго совпадал с осью вращения используемого для обработки сверла.

Следует иметь в виду, что используют вышеописанное приспособление, не отличающееся высокой жесткостью, для сверления отверстий квадратной формы в деревянных заготовках небольшой толщины.

Сверло Уаттса и сделанное с его помощью квадратное отверстие в металлической заготовке

Cверло или фреза

Работа проводится редко, поэтому нужно снизить затраты на приобретении специального инструмента. Фрезы обходятся намного дороже.
Небольшая площадь обработки. Геометрическая форма распространенных фрез определяет ограничения по их минимальному размеру.
Нужно получить сквозное отверстие в металле с большой толщиной.

Устройство и принцип работы

Рабочая часть сверла образуются при формировании области пересечения трех равных кругов особой формы.
Если расположить у треугольников рабочей части сверла несколько параллельных опорных прямых, то расстояние между ними будет одинаковым.
Во время работы ось сверла должна перемещаться по определенной траектории, за счет чего и получается квадрат или прямоугольник.

Альтернативные способы получения квадратных отверстий

Лазерные установки сегодня получили широкое распространение. Они могут применяться для обработки по заданной траектории, при фокусировании луча происходит нагрев металла, за счет чего образуется требуемая поверхность.
Метод штамповки применяется на протяжении длительного периода. Он предусматривает использование специального оборудования, которое способно оказывать высокое давление на листовые и другие заготовки. Недостаток метода заключается в высокой стоимости оборудования, а также в возможности получения только неглубоких выемок.
При применении газовой сварки также можно образовать прямоугольную форму. Однако подобная технология характеризуется невысокой практичностью в применении, получаемые изделия низкокачественные.

Втулка для направления пробойника.
Специальный держатель.
Кольцевой ограничитель хода.
Матрица.

Про-стей-шая фигу-ра по-сто-ян-ной ши-ри-ны – по-мо-жет нам в свер-ле-нии квад-рат-ных от-вер-стий. Ес-ли дви-гать центр это-го «тре-уголь-ни-ка» по некой тра-ек-то-рии , то его вер-ши-ны вы-чер-тят по-чти квад-рат, а сам он за-ме-тёт всю пло-щадь внут-ри по-лу-чен-ной фигу-ры.

Гра-ни-цы по-лу-чен-ной фигу-ры, за ис-клю-че-ни-ем неболь-ших ку-соч-ков по уг-лам, бу-дут стро-го пря-мы-ми ! И ес-ли про-дол-жить от-рез-ки, тем са-мым до-ба-вив уго-лоч-ки, то по-лу-чит-ся в точ-но-сти квад-рат .

Для то-го, чтобы по-лу-чи-лось опи-сан-ное вы-ше, центр тре-уголь-ни-ка Ре-ло нуж-но дви-гать по тра-ек-то-рии, яв-ля-ю-щей-ся склей-кой из че-ты-рех оди-на-ко-вых дуг эл-лип-сов . \circ$ от-но-си-тель-но сто-рон квад-ра-та и рав-ны $k\cdot(\sqrt3+1)/2$ и $k\cdot(1/\sqrt3-1)/2$.

Пло-щадь неза-ме-тён-ных уго-лоч-ков со-став-ля-ет все-го око-ло 2% от пло-ща-ди все-го квад-ра-та!

Те-перь, ес-ли сде-лать свер-ло в ви-де тре-уголь-ни-ка Ре-ло, то мож-но бу-дет свер-лить квад-рат-ные от-вер-стия с немно-го скруг-лен-ны-ми угол-ка-ми, но аб-со-лют-но пря-мы-ми сто-ро-на-ми!

Оста-лось сде-лать та-кое свер-ло… Вер-нее, са-мо-то свер-ло сде-лать неслож-но, нуж-но толь-ко чтобы оно на-по-ми-на-ло в се-че-нии тре-уголь-ник Ре-ло, а ре-жу-щие кром-ки сов-па-да-ли с его вер-ши-на-ми.

Труд-ность за-клю-ча-ет-ся в том, что, как уже бы-ло от-ме-че-но вы-ше, тра-ек-то-рия цен-тра свер-ла долж-на со-сто-ять из че-ты-рёх дуг эл-лип-сов. Ви-зу-аль-но эта кри-вая очень по-хо-жа на окруж-ность и да-же ма-те-ма-ти-че-ски близ-ка к ней, но всё же это не есть окруж-ность. А все экс-цен-три-ки (круг, по-са-жен-ный на круг дру-го-го ра-ди-у-са со сме-щён-ным цен-тром), ис-поль-зу-е-мые в тех-ни-ке, да-ют дви-же-ние стро-го по окруж-но-сти.

В 1914 го-ду ан-глий-ский ин-же-нер Гар-ри Джеймс Уаттс при-ду-мы-ва-ет, как устро-ить та-кое свер-ле-ние. На по-верх-ность он на-кла-ды-ва-ет на-прав-ля-ю-щий шаб-лон с про-ре-зью в ви-де квад-ра-та, в ко-то-ром хо-дит свер-ло, встав-лен-ное в па-трон со «сво-бод-но пла-ва-ю-щим в нём свер-лом». Па-тент на та-кой па-трон был вы-дан фир-ме, на-чав-ший из-го-тов-ле-ние свёрл Уатт-са в 1916 го-ду.

Дже-ро-ла-мо КАРДАНО (1501 – 1576). Ко-гда в 1541 го-ду им-пе-ра-тор Карл V три-ум-фаль-но во-шёл в за-во-ё-ван-ный Ми-лан, рек-тор кол-ле-гии вра-чей Кар-да-но шёл ря-дом с бал-да-хи-ном. В от-вет на ока-зан-ную честь он пред-ло-жил снаб-дить ко-ролев-ский эки-паж под-вес-кой из двух ва-лов, ка-че-ние ко-то-рых не вы-ве-дет ка-ре-ту из го-ри-зон-таль-но-го по-ло-же-ния […]. Спра-вед-ли-вость тре-бу-ет от-ме-тить, что идея та-кой си-сте-мы вос-хо-дит к ан-тич-но-сти и что по край-ней ме-ре в «Ат-лан-ти-че-ском ко-дек-се» Лео-нар-до да Вин-чи име-ет-ся ри-су-нок су-до-во-го ком-па-са с кар-дан-ным под-ве-сом. Та-кие ком-па-сы по-лу-чи-ли рас-про-стра-не-ние в пер-вой по-ло-вине XVI ве-ка, по-ви-ди-мо-му, без вли-я-ния Кар-да-но.

С. Г. Гин-ди-кин. Рас-ска-зы о физи-ках и ма-те-ма-ти-ках.

Мы же вос-поль-зу-ем-ся дру-гой из-вест-ной кон-струк-ци-ей. При-кре-пим свер-ло жёст-ко к тре-уголь-ни-ку Ре-ло, по-ме-щён-но-му в квад-рат-ную на-прав-ля-ю-щую рам-ку. Са-ма рам-ка фик-си-ру-ет-ся на дре-ли . Оста-лось те-перь пе-ре-дать вра-ще-ние па-тро-на дре-ли тре-уголь-ни-ку Ре-ло.

3 способа вырезать квадратное отверстие в металле

MindxMaster

Развивайте свои навыки и получайте знания.

10 января 2022 г. 25 февраля 2021 г. by Himanshu Singh

Создание отверстия в листе металла сначала кажется простым; просто возьмите сверло и сверло нужного размера, и вперед! Но все не так просто, когда нужно вырезать квадратное отверстие. Дрели, очевидно, используют круглые биты; так как же сделать квадратное отверстие? Проблема становится еще сложнее, когда отверстие должно быть чистым и квадратным. Для точной работы недостаточно сделать несколько надрезов ножовкой по металлу.

Вот три возможных способа создания квадратного отверстия. Какой из них вы используете, будет зависеть от размера металла, который вам нужно разрезать, необходимого уровня точности и инструментов, которые у вас есть. Мы также включили несколько альтернативных методов в конце!

Это один из самых простых способов. Начните с использования небольшого сверла, чтобы создать точные начальные точки. Затем используйте самое большое сверло, которое вы можете, чтобы создать круг, диаметр которого соответствует ширине квадратного отверстия, которое вам нужно. Установив размер, возьмите файл и расширьте круг, чтобы получился идеальный квадрат.

Этот метод лучше всего подходит для небольших отверстий. Спиливание краев может быть сложной задачей, но это позволяет вам быть настолько точным, насколько вам нужно. Напильники также можно использовать для сглаживания заусенцев на отверстии.

Этот метод работает для любой пилы. Но для небольших отверстий в тонком металле инструмент Dremel работает фантастически. Инструмент достаточно мал, чтобы его можно было легко контролировать вручную и делать точные разрезы. Тот же метод можно использовать с более крупной циркулярной пилой, но вы, вероятно, получите менее точные разрезы и более грубое отверстие.

Аналогично этому методу, вы можете использовать сабельную пилу для достижения того же эффекта, особенно с большими отверстиями. Однако вырезать большие квадратные отверстия в листовом металле с помощью ручной пилы сложно, и вам, вероятно, понадобится опиловка и сглаживание после того, как вы закончите. Если вам просто нужна грубая фиксация быстро, это хороший метод для рассмотрения.

Пробойник — основная часть любого ремесленного инструмента; набор коротких металлических стержней, размер которых соответствует стандартным размерам бурового долота. В отличие от дрели, перфораторы используются для продавливания куска металла или для увеличения уже имеющегося отверстия до стандартного размера — «пробить».

Квадратные пробойники или пробойники с квадратной головкой — это те же идеи, за исключением того, что острие пробойника квадратное, чтобы получить квадратное, а не круглое отверстие. Пробойники с квадратной головкой можно приобрести в стандартных наборах. Для слесаря, которому часто приходится изготавливать квадратные отверстия одинакового размера в листовом металле, набор квадратных пуансонов может стать идеальным решением. Как правило, они предназначены только для небольших отверстий.

Посетите сайт Updatedtime.com для получения дополнительной информации о новых технологиях.

Мельница

Использование фрезы для создания квадратного отверстия, скорее всего, потребует некоторой доводки напильником. Можно использовать режущую головку меньше размеров готового отверстия, после чего создать квадратный шаблон. Готовое изделие будет квадратным отверстием.

Высечки

Высечки — это ножницы или ножницы, специально предназначенные для резки металла. Здесь есть небольшое ограничение по размеру; высечки обычно не подходят для более толстых кусков металла или особо твердых сплавов. Но для работы с алюминием или аналогичными более мягкими металлами высечные ножницы обеспечивают низкотехнологичный способ вырезать любой рисунок, который вам нужен.

Дрель и пила

Разновидность описанного выше метода Дремеля или пилы. Для больших отверстий в листовом металле, где необходим чистый срез, но ручная пила является единственным вариантом, сначала используйте дрель, чтобы сделать множество отверстий по всему периметру квадрата. Это поможет создать ровный контур отверстия и станет отправной точкой для вашей пилы. Затем просто соедините точки просверленных отверстий с помощью пилы.

Вот несколько основных способов создания квадратного отверстия в металле. Проявите творческий подход и выберите метод, который соответствует имеющимся у вас инструментам и характеристикам металла, который вы режете. Не забудьте использовать надлежащее защитное оборудование, такое как защита для глаз, чтобы защитить себя от летящих обломков.

Категории Социальные

Статьи по теме

Химаншу Сингх | 26 сентября 2022 г. 26 сентября 2022 г.

Размышляете о строительстве бассейна на заднем дворе? Композитные материалы для настила могут быть лучшим вариантом. Для многих домовладельцев бассейн на заднем дворе — это спасение от мирских забот. Есть…

Химаншу Сингх | 23 сентября 2022 г. 23 сентября 2022 г.

Для покупателей жилья процесс получения ипотечного кредита может показаться запутанным. К счастью, перед подачей заявки вы проводите исследование, чтобы убедиться, что у вас есть вся необходимая информация, необходимая для…

Химаншу Сингх | 22 сентября 2022 г. 22 сентября 2022 г.

В то время как молодые женщины заботятся о своем теле, пожилые женщины также хотят выглядеть как можно лучше. Некоторые пожилые женщины недовольны своей внешностью, поэтому они пытаются найти способы…

Химаншу Сингх | 22 сентября 2022 г. 22 сентября 2022 г.

Кто может подать иск о неправомерной смерти? Если любимый человек скончался в результате правонарушения другого лица, вы можете подать заявление…

Химаншу Сингх | 21 сентября 2022 г. 21 сентября 2022 г.

Покупка недвижимости — это серьезное финансовое обязательство, которого вам придется придерживаться годами. Это не только финансовое решение, но и выбор, который…

Химаншу Сингх | 21 сентября 2022 г. 21 сентября 2022 г.

Программирование на C++ — один из самых популярных языков программирования в мире. Это мощный язык для создания высокопроизводительных приложений. Несмотря на его популярность, многие программисты до сих пор не знают…

сверло по металлу с квадратным отверстием – Купить сверло по металлу с квадратным отверстием с бесплатной доставкой

сверло по металлу с квадратным отверстием – Купить сверло по металлу с квадратным отверстием с бесплатной доставкой | Покупки на Banggood

Дом
“” 25 результатов

Цена –

ОК

Доставить из

Всего 1 страница

Перейти на страницу

Перейти

Подтвердите свой возраст

Для входа в этот раздел вам должно быть не менее 18 лет.

МНЕ ДО 18 ЛЕТ МНЕ СТАРШЕ 18

6 простых способов просверлить квадратное отверстие в дереве с помощью основных инструментов

Когда мы говорим о сверлении отверстия, все сразу вспоминают хорошо известные круглые отверстия.
Однако для соединения часто требуется квадратное отверстие и квадратный штифт.
Просверливание квадратного отверстия может показаться трудной задачей, требующей использования специального оборудования, но нет ничего более далекого от истины!
В этой статье мы рассмотрим 6 альтернативных методов сверления квадратного отверстия в дереве.
Но как просверлить квадратное отверстие в дереве?
Один из шести способов сверления квадратного отверстия состоит в том, чтобы просверлить обычное отверстие в дереве, а затем расширить его долотом. Использование лобзика, фрезера или специальных дыроколов или сверл с квадратными отверстиями — это другие методы, которые помогут ускорить эту операцию.
Если вам интересно, как просверлить квадратное отверстие в дереве, но вы не знаете, с чего начать и какую технику использовать, этот пост в блоге для вас. С помощью 6 различных методов, описанных в этой статье, вы сможете легко просверлить квадратное отверстие в плоском куске дерева. Каждый из этих методов по
как просверлить квадратное отверстие в дереве использует базовые инструменты или специальные инструменты, которые соответствуют вашему бюджету.
Содержание
Зачем сверлить квадратное отверстие?
Инструменты, необходимые для сверления квадратного отверстия.
Как просверлить квадратное отверстие в дереве.
как просверлить квадратное отверстие в дереве – Метод №1: Использование долота
Инструменты
Как просверлить квадратное отверстие в дереве с помощью долота
как просверлить квадратное отверстие в дереве – Метод № 2: Использование дрели и долота
Инструменты
Как просверлить квадратное отверстие в дереве с помощью дрели и долота
Как просверлить квадратное отверстие в дереве – Метод № 3: Использование дрели и электролобзика
Инструменты
Как просверлить квадрат отверстие с помощью дрели и электролобзика
как просверлить квадратное отверстие в дереве – Метод № 4: с помощью фрезера
инструменты
как просверлить квадратное отверстие с помощью фрезера
как просверлить квадратное отверстие в дереве – Метод № 5: Дырокол для квадратных отверстий
Инструменты
Как пробить квадратное отверстие в дереве?
как просверлить квадратное отверстие в дереве – Метод № 6: Использование квадратного сверла
Можно ли использовать квадратные сверла в сверлильном станке?
Как просверлить квадратное отверстие квадратным сверлом
Как просверлить квадратное отверстие в дереве – Заключение.
Прочтите другие блоги, связанные с этим, здесь:
Зачем сверлить квадратное отверстие?
Вы, несомненно, столкнетесь с различными ситуациями, когда вам нужно будет просверлить квадратное отверстие в дереве. При строительстве врезного и шипового соединения это наиболее распространенный сценарий.
Выполнение врезного и шипового соединения может быть затруднено. Не для изготовления шипа, который можно быстро сделать с помощью настольной пилы и приспособления для шипа, сделанного своими руками, а для изготовления шипа.
Изготовление квадратного отверстия требует практики и, самое главное, времени.
Вот почему в этом посте я покажу вам, как вырезать квадратное отверстие в дереве шестью различными способами. В этих 6 методах используются базовые инструменты, которые есть в каждой мастерской, а также некоторые специальные инструменты, которые помогут вам быстрее получить квадратные отверстия без больших затрат.
Инструменты, необходимые для сверления квадратного отверстия.
Набор инструментов, необходимых для проделывания квадратных отверстий, зависит от используемого метода.
Набора долот и сверл будет достаточно для простых подходов.
Электролобзик, аккумуляторная дрель или сверлильный станок, а также фрезер — все это инструменты, которые можно использовать для сверления квадратных отверстий.
Если у вас еще нет аккумуляторной дрели и вы не знаете, какая из них идеально вам подходит, прочитайте статью «Руководство по покупке аккумуляторных дрелей | Откройте для себя 5 лучших аккумуляторных дрелей для деревообработки». В этом руководстве я проведу вас через процесс выбора лучшей аккумуляторной дрели.
Дырокол с квадратным отверстием и переходник для сверлильного станка, который позволяет использовать сверло с квадратным сечением, — это две особые части оборудования, о которых я расскажу позже в этом посте. С помощью этих инструментов делать квадратные отверстия будет намного проще и быстрее.
Как просверлить квадратное отверстие в дереве.
В этом разделе я покажу вам, как просверлить квадратное отверстие в дереве шестью различными способами. Внимательно изучите эти варианты, а затем, прочитав эту статью, определите, какой из них лучше всего подходит для вас. Выберите метод, основанный на проекте, над которым вы работаете, скорости, с которой вы хотите работать, или методе, который позволяет вам использовать инструменты, которые в настоящее время есть в вашей мастерской.

как просверлить квадратное отверстие в дереве – Метод № 1: Использование долота
Использование стамески для деревообработки – самый простой способ сделать квадратное отверстие. Стамеска — это один из основных инструментов, который вы должны иметь в своей мастерской, потому что его можно использовать для очень многих задач.
Однако этот метод не всегда может быть лучшим вариантом из-за скорости, с которой можно сделать отверстия. Этот способ может быть простым, но это самый медленный способ в этом полном списке.
Инструменты
Чтобы сделать квадратное отверстие, все, что вам нужно, это хороший набор стамесок и молоток. Никогда не используйте металлический молоток для ударов по зубилам, это только повредит их. Вместо этого используйте молоток или нейлоновый молоток, подобный этому от Beta, который я использую и очень рекомендую.
Как сделать квадратное отверстие в дереве с помощью стамески
Сначала отметьте внешние размеры квадрата.
Поместите стамеску на отмеченную линию, на угол квадрата!
Теперь аккуратно постучите по долоту молотком. Когда долото войдет в древесину на несколько миллиметров, выньте долото и повторите этот шаг с другими углами квадрата, пока не пройдете весь круг.
Когда вы прошли весь круг, теперь используйте долото в качестве рычага, чтобы поднять слой дерева из отверстия.
Как только этот слой исчезнет, вы можете повторить первые шаги, чтобы пройти весь круг и снять новый слой с дерева. Продолжайте, пока не достигнете желаемой глубины или полностью не пройдете через кусок дерева.
Когда вы закончите, вы можете обработать края наждачной бумагой.

как просверлить квадратное отверстие в древесине – Метод № 2: Использование дрели и долота
Хотя вы можете сделать квадратное отверстие в древесине долотом, как показано в первом способе, это не самый быстрый вариант . Вовсе нет, особенно если материал исключительно толстый. Эта стратегия может быть удобной, если вы ищете более быстрый способ сделать что-то, используя при этом простые инструменты.
Инструменты
Чтобы сделать квадратное отверстие в дереве этим методом, вам понадобится хороший набор сверл, беспроводная дрель или сверлильный станок и стамески.
Чтобы узнать, какие сверла должны быть в вашей мастерской, ознакомьтесь со статьей «7 основных типов сверл для деревообработки».
Как просверлить квадратное отверстие в дереве с помощью дрели и долота
Посмотрите на размер отверстия, которое вам нужно сделать, и используйте его для расчета диаметра сверла. Один из советов — использовать сверло меньше ширины квадратного отверстия. Это видно на картинке ниже.
Прежде чем просверлить отверстие, установите правильную скорость на аккумуляторной дрели или сверлильном станке с помощью дрели.
6 простых способов просверлить квадратное отверстие в дереве с помощью основных инструментов – С помощью дрели и долота
Теперь можно приступить к проделыванию квадратного отверстия.
Начните с рисования квадрата на заготовке с размерами, которые должны быть у отверстия. Используйте для этого карандаш или разметочный нож. Я всегда использую карандаш от Pica, который вы можете найти здесь, на Amazon.
Также отметьте центр квадрата и поместите сверло на эту отметку.
Теперь просверлите отверстие нужной глубины. Преимущество этой техники в том, что вам не нужно просверливать древесину насквозь. В некоторых ситуациях это может потребоваться.
Чтобы закончить квадратное отверстие, используйте долото, чтобы удалить древесину из углов квадрата.
При необходимости обработайте отверстие, обработав края наждачной бумагой.

как просверлить квадратное отверстие в дереве – Способ №3: Использование дрели и электролобзика
Предыдущие два метода можно использовать для проделывания неглубоких отверстий или отверстий насквозь в древесине. С помощью этого наконечника можно делать отверстия только на всю толщину древесины.
Принцип заключается в том, что вы просверливаете отверстие в древесине обычным круглым сверлом, а затем заканчиваете квадратное отверстие по прямой линии электролобзиком.
Инструменты
Для этого метода достаточно аккумуляторной дрели или сверлильного станка с модифицированной дрелью и электролобзиком.
В статье «Какой электролобзик лучше всего подходит для вашего магазина | Пошаговое руководство», я помогу вам в поиске идеального лобзика для вашей мастерской.
Как просверлить квадратное отверстие с помощью дрели и электролобзика
Выберите подходящее сверло немного меньше квадратного отверстия, которое вы хотите сделать, и установите его в аккумуляторную дрель или сверлильный станок.
Отметьте линии квадратного отверстия карандашом и определите центр.
Для отверстий меньшего размера просверлите отверстие в центре квадрата. Если вы хотите вырезать отверстия большего размера, вы можете просверлить отверстие в каждом углу квадрата.
Теперь вы можете использовать отверстие посередине или одно из отверстий в углах в качестве отправной точки для головоломки.
Вставьте полотно электролобзика в отверстие, пока подошва электролобзика не войдет в полный контакт с поверхностью. Теперь запустите электролобзик и закончите квадратное отверстие, вырезав его по отмеченным линиям.
Всегда оставайтесь в пределах отмеченных линий. После этого всегда можно подправить напильником и наждачной бумагой.

как просверлить квадратное отверстие в дереве – Способ №4: с помощью фрезера
Этот метод сверления квадратных отверстий хорошо подходит для неглубоких отверстий, а также для отверстий, проходящих через всю доску.
Фрезерование квадратного отверстия с помощью фрезера — быстрый процесс, поскольку у фрезеров есть мощные электродвигатели, которые могут выполнить задачу за считанные секунды!
Однако требуется немного больше подготовки, и вам нужно будет уделить дополнительное внимание после фрезерования квадратного отверстия.
Инструменты
Фрезер с пряморежущей фрезой необходим для выполнения квадратных отверстий. Вам понадобится стамеска, чтобы закончить углы после обработки отверстия.
Это метод, который я иногда использую, и его легко выполнить с помощью фрезера на ладони и специальной насадки.
Как просверлить квадратное отверстие с помощью фрезера
Прежде чем приступить к работе, вам потребуется применить шаблон к заготовке. В результате, используя шаблон, вы сможете сделать прямой разрез.
Для начала отметьте, где должно быть квадратное отверстие. Затем вы можете поместить фрезер с прямой фрезой на поверхность дерева, где вы хотите сделать отверстие. Сделайте это таким образом, чтобы сторона фрезы совпадала с обозначенной линией.
Основываясь на местоположении маршрутизатора, теперь вы можете расположить шаблон. Закрепите его на поверхности с помощью зажима. Для этого вам понадобятся специальные струбцины для деревообработки.
Включите фрезер и опустите фрезу, чтобы просверлить отверстие и начать резку. Проверьте положение отверстия относительно обозначенной линии после того, как вы создали первое отверстие. Теперь можно внести изменения, чтобы можно было сделать точные разрезы.
Теперь можно приступить к фрезерованию квадратного отверстия. Старайтесь не загонять фрезу слишком глубоко в дерево. Чтобы предотвратить сжигание дерева или блокировку маршрутизатора, вместо этого сделайте небольшие надрезы.
После каждого прохода фрезу можно немного углублять, пока не будет достигнута необходимая глубина.
Удалите шаблон после завершения фрезерования.
Вам необходимо обновить фрезу, так как края круглые из-за формы фрезы. Это может быть достигнуто с помощью стамески, чтобы удалить лишний материал из углов.
как просверлить квадратное отверстие в древесине – Метод № 5: Дырокол для квадратных отверстий
Для проделывания квадратных отверстий в дереве отличным инструментом является дырокол для квадратных отверстий. Хотя это оборудование есть не у всех, оно делает сверление квадратного отверстия в древесине проще, чем раньше. Кроме того, эти дыроколы для квадратных отверстий довольно недороги.
Квадратные перфораторы действуют по тому же принципу, что и врезной станок, но при таком подходе он вам не нужен; Вы можете сделать это с помощью аккумуляторной дрели или сверлильного станка.
6 простых способов просверлить квадратное отверстие в дереве с помощью основных инструментов – Квадратный дырокол
Квадратный дырокол — это дырокол с острыми краями, специально предназначенный для проделывания квадратных отверстий.
Размеры 3/16″, 1/4″ и 5/16″ имеют общую длину 2 3/4″, а размеры 3/8″, 7/16″ и 1/2″ — 3 1/16″. длинная.
На мой взгляд, это отличные инструменты, но для изготовления пазов с их помощью не получится, так как они предназначены для сверления декоративных квадратных отверстий в древесине.
Инструменты
Помимо этого дырокола для квадратных отверстий вам также понадобится молоток и аккумуляторная дрель или сверлильный станок.
Как пробить квадратное отверстие в дереве?
Для начала отметьте место квадратного отверстия. Теперь выберите подходящий размер квадратного дырокола и установите его на маркировке.
Вы несколько раз ударяете по этому инструменту молотком, пока он не войдет в дерево.
Сверло можно вставить через отверстие в верхней части корпуса. С помощью квадратного дырокола просверлите отверстие необходимой глубины. После сверления используйте молоток, чтобы глубже вбить квадратный дырокол в древесину. Острые резы этого инструмента срезают древесину и формируют боковые стенки отверстия, вдавливая его в древесину.
как просверлить квадратное отверстие в дереве – Метод № 6: Использование квадратного сверла
Квадратное сверло на самом деле представляет собой упрощенную систему квадратного дырокола и работает немного быстрее.
Сверло закреплено в корпусе квадратного долота. Поворачивая сверло и вдавливая долото в древесину, можно сделать квадратное отверстие.
Однако для этих квадратных сверл вам понадобится врезной станок. Более дешевые модели не такие дорогие, но все же это инвестиции в электроинструмент, который вы вряд ли будете использовать несколько раз. Кроме того, если у вас небольшая мастерская, у вас есть еще один инструмент, который займет немного места.
Здесь вы можете проверить, сколько врезной станок WEN в настоящее время стоит на Amazon.
К счастью, есть и альтернатива, поэтому читайте дальше, чтобы узнать о ней все.
Сверло с квадратным отверстием, набор твердосплавных долбежных зубил для твердости стали Sharp Durable
Ознакомьтесь с более подробной информацией и ценами на этот продукт, нажав на ссылку ниже.
Можно ли использовать квадратные сверла в сверлильном станке?
Короче говоря, да, вы можете использовать квадратные сверла на сверлильном станке, но для этого вам понадобится набор локаторов настольных сверл для долбежного станка.
Это приспособление значительно дешевле, чем покупка врезного станка, и занимает намного меньше места. Недостатком является то, что установка этого набора занимает некоторое время каждый раз, когда вы хотите просверлить квадратные отверстия с помощью сверлильного станка.
Однако, если вам нужно просверлить много отверстий, стоит потратить время на установку этого инструмента. Благодаря скорости, с которой работает этот инструмент, время установки быстро окупается, и вы сможете сверлить отверстия с большей легкостью и меньшими усилиями.
TZUTOGETHER Набор локаторов для настольных сверл
Ознакомьтесь с более подробной информацией и ценами на этот продукт, нажав на ссылку ниже.
Как просверлить квадратное отверстие с помощью квадратного сверла
Чтобы просверлить квадратное отверстие с помощью этого типа сверла, начните с отметки местоположения отверстия, как и при использовании любого другого метода, описанного выше.
Врезной набор теперь следует установить на сверлильный станок в соответствии с инструкциями производителя.
Закрепите заготовку на столе сверлильного станка после завершения установки.
Это важно помнить, чтобы в результате заготовка не двигалась и не вращалась. Это одна из причин большого количества аварий на сверлильных станках, которые происходят каждый год. В статье «Несчастные случаи на сверлильном станке случаются каждый день: 9 советов по обеспечению безопасности», которую я недавно добавил на свой веб-сайт, вы можете узнать больше о том, как предотвратить несчастные случаи на сверлильном станке.
Вы можете просверлить отверстие, зажав его в нужном месте, точно так же, как с обычной дрелью и сверлильным станком.
Понравилась статья? Подпишитесь, чтобы узнать больше!
Не пропустите ни одного блога с бесплатными планами или советами и рекомендациями в будущем!

Подпишитесь на мою рассылку
Как просверлить квадратное отверстие в дереве – Заключение.
Квадратное отверстие может показаться вам сложным, если вы никогда раньше его не просверливали. Однако вполне возможно просверлить квадратное отверстие в плоской поверхности. Если вы хотите получить идеальное квадратное отверстие, попробуйте использовать методы, которые я предоставил в этой статье.
Обладая этими знаниями, я уверен, что выбор правильного метода сверления квадратного отверстия в древесине поможет вам получить максимальную отдачу от ваших проектов по деревообработке. Так чего же ты ждешь? Попробуйте сегодня одну из техник.
Прежде чем мы закончим эту статью, имейте в виду, что при вырезании квадратных отверстий для соединения по дереву вам нужно будет нанести столярный клей, чтобы удержать древесину на месте. Посетите эту коллекцию всех статей с наконечниками для клея для дерева , которые я написал, чтобы узнать все, что нужно знать о клее для дерева. Вы можете обеспечить хорошее склеивание и наилучшую связь для своих проектов, прочитав эти статьи.
Строительство мастерской может быть сложной задачей и требует множества проб и ошибок.
Я знаю это, потому что тоже был там.
Благодаря высочайшему опыту работы с небольшим магазином, которого я больше нигде не видел, я получил больше информации о строительстве мастерской.
Так я мог более разумно тратить деньги и экономить большие деньги.
Я действительно рекомендую это всем моим коллегам-любителям и творцам!
ВЫ МОЖЕТЕ ПОТРАТИТЬ СВОЙ БЮДЖЕТ ТОЛЬКО ОДИН РАЗ
Перестаньте тратить свой бюджет на неправильные вещи!
Позвольте этому фантастическому обучению помочь вам и начните экономить деньги уже сегодня.
Я уже лично купил этот и я никогда не видел ничего лучше этого .
~~Розничная цена: 129 долларов США~~
Ограниченная цена: 39 долларов США
Прочтите другие блоги, связанные с этим, здесь:
ты.
Не стесняйтесь поделиться этим блогом на Facebook, Pinterest или в других социальных сетях .
Вы можете сделать это с помощью кнопок внизу или вверху блога.
Будем очень признательны.
С нетерпением жду встречи с вами в другом блоге или видео.
Привет,
Кристоф, основатель Christofix.com
Деревообработка | Сделай сам | Предметы интерьера

Как просверлить квадратное отверстие в дереве (3 простых метода)
Хотите научиться просверливать квадратное отверстие в дереве?
Фантастика. Вы находитесь в нужном месте!
В этом руководстве ToolsGaloreHQ.com вы узнаете:
Различные типы квадратных отверстий
Все оборудование, которое вам понадобится, чтобы сделать это правильно
Плюсы и минусы каждого метода
9019!
Прежде чем мы покажем вам различные методы сверления квадратного отверстия. Прочтите таблицу ниже.
Что нужно знать о том, как просверлить отверстие в дереве?
Просверлить квадратное отверстие, особенно в мягком материале, таком как дерево, очень легко. Традиционно существует много способов сделать это, но в идеале эти три способа можно сгруппировать в 3 основных метода. А именно:
Физическая опиловка (самый дешевый, но самый трудоемкий)
Использование полотна лобзика (средний путь с точки зрения цены, времени и труда)
Использование врезного долота со сверлильным станком (самый дорогой, но самый точный и быстрый )
Основные принципы сверления квадратных отверстий в дереве
Я хочу, чтобы вы заметили, что независимо от того, какой метод вы используете выше, все квадратные отверстия практически начинаются с круглых отверстий.
Врезное сверло в основном состоит из шнека, соединенного с четырехгранным квадратным долотом. Шнеком просверливается круглое отверстие. Стамеска создает квадрат.
Эта комбинация очень распространена среди профессионалов и любителей деревообработки и является наиболее эффективным методом сверления квадратного отверстия в древесине, особенно для мебельщиков.
Круглые отверстия могут быть созданы с использованием стандартных стандартных сверл из быстрорежущей стали или их эквивалентов.
При планировании квадратного отверстия я заметил, что круглое сверло определяет нужный диаметр.
Поэтому выберите круглое сверло, соответствующее диаметру вашего конкретного применения, прежде чем приступать к созданию квадратных отверстий.
Давайте рассмотрим различные методы бурения.
Я задокументировал все описанные выше методы для вашего удобства. Но выберите тот, который лучше всего подходит для вашего времени и бюджета.
Подробнее:>>> Найдите лучшие прямоугольные сверла
Оборудование Вам нужно научиться просверливать квадратное отверстие в дереве
Для физической обработки квадратного отверстия вам понадобится:
Линейка и чертилка (в основном линейка и маркер)
Circular drill bit
Vice and drill press – My Top Pick: ⭐ Irwin Drill Press Vice ⭐
3 square file
Using a Jigsaw Blade
A jigsaw – My Top Pick: ⭐ Лобзик Black & Decker ⭐
A Поверочная линейка и чертилка
Шлифовальный камень и наждачная бумага
Молоток
Долото
Сверло
901
1
Врезное долото – My Top Pick: ⭐ Врезное долото Hurricane, 4 шт. ⭐
Шнековое сверло
Настольный пресс
Тиски
9 90 массовый фактор. Поэтому убедитесь, что у вас есть все необходимые средства защиты, такие как очки, перчатки и т. д.
Подробнее:>>> Узнайте больше об электрической отвертке и дрели
Как просверлить квадратное отверстие в дереве (4 шага)
Физическая опиловка квадратного отверстия
Шаг 1: Подготовьте рабочее место
Убедитесь, что место, где вы собираетесь работать, чистое и чистое. Это связано с тем, что во время бурения образуется много древесной щепы, которая превращается в мусор.
Неорганизованное рабочее пространство также увеличивает вероятность травм.
Этап 2: Просверлите круглое отверстие в деревянной ложе
Поместите кусок дерева в тиски на вашем механическом рабочем месте.
Убедитесь, что вы закрепили тиски как можно сильнее. Что я видел, так это то, что если древесина расшатается, отверстие не будет выровнено, как предполагалось.
Шаг 3: Разметьте квадрат
Снимите деревянную заготовку с тисков, теперь возьмите линейку и маркер и создайте квадрат, как показано на рисунке ниже.
Ключевым моментом здесь является то, чтобы ваши линии пересекали периметр круга и чтобы угол контакта между линиями составлял 90°.
Подробнее:>>> Качественные сверла для ледобуры (очень интересно прочитать)
Шаг 4: Физически напилите квадрат
По моему опыту, использование напильника с прямой кромкой делает этот процесс чрезвычайно трудным. Что вам нужно, так это использовать файл с 3 краями.
Это упрощает весь процесс, потому что дает больше рычагов на углах.
Большинство людей также делают ошибку, используя заполнитель с 4 гранями, потому что они ассоциируют 4 кромки с квадратом.
Использование полотна электролобзика
Шаг 1: Отметьте размеры
Сначала используйте ручку, карандаш или маркер, чтобы отметить размеры на деревянном листе или доске.
Шаг 2: Просверлите отверстия в углах
После того, как вы правильно разметили размеры, вы должны использовать маленькое сверло и сделать круглые отверстия в каждом из 4 углов квадрата.
Это ключевой элемент, так как он значительно облегчит использование лобзика.
Шаг 3: Вырежьте лобзиком
Возьмите лобзик и поднесите его к одному из углов.
Сделайте надрез лезвием, медленно увеличивая скорость.
После того, как ваш лобзик пройдет через края лезвия, продолжайте следовать отмеченным линиям, которые вы создали в шаге 1. Пока вы не проделаете квадратное отверстие в дереве.
Шаг 4: Отшлифуйте края
Используйте песчаник и наждачную бумагу, чтобы удалить с краев доски все сколы и древесные стружки. Следить за тем, чтобы поверхность оставалась гладкой.
Я обнаружил, что этот метод хорошо работает, если квадратное отверстие, которое вы создаете, больше 4 x 4 дюймов.
Когда вы выбираете меньший квадрат, обычно происходит то, что края становятся очень шероховатыми из-за больших полотен электролобзика.
Вы можете очень легко исправить это, отшлифовав края с помощью трехсторонней шпаклевки для дерева.
Так что это не большая проблема, стоит только подумать, если вы хотите использовать этот метод.
Мой совет: избегайте 4-гранной шпаклевки для этого применения, просто потому, что она очень громоздка и не обеспечивает такой чистой отделки, как 3-гранная.
Использование врезного долота, шнека и сверлильного станка
Шаг 1. Соберите врезной долото, шнек и долото
Врезной долото и шнек обычно являются отдельными компонентами. Поэтому убедитесь, что они собраны вместе, как показано ниже.
Шаг 2: Установите деревянную заготовку в тиски
Поместите кусок дерева в тиски и плотно закрепите их, как показано на рисунке выше.
Убедитесь, что тиски затянуты как можно сильнее, так как в момент включения сверлильного станка вибрации от сверления будут смещать деревянную деталь, если она не закреплена плотно.
Шаг 3: Отметьте размеры квадратного отверстия
С помощью маркера и линейки/линейки отметьте размеры квадратного отверстия.
Ключевым моментом здесь является то, что этот метод активно используется при создании квадратных или прямоугольных отверстий различных форм и размеров.
Специально для деревянной мебели.
Таким образом, этот метод более гибок как в отношении толщины древесины, которую вы можете использовать, так и в отношении форм и форм, которые вы можете создать, чем два предыдущих метода.
Шаг 4: Используйте сверлильный станок, чтобы сделать квадратное отверстие
Что я обычно делаю, так это делаю небольшое отверстие перед тем, как потянуть рукоятку на полной скорости.
Это маленькое отверстие в сверлильном станке предназначено для облегчения трения и сцепления. Я видел, что он создает более точные квадратные отверстия с гораздо меньшим количеством осколков и деревянного мусора.
Ключевым моментом здесь является контролируемое опускание рукоятки, убедившись, что отверстие выходит большой квадратной формы.
Подробнее:>>> Найдите лучшую легкую дрель для женщин
Плюсы и минусы различных методов
В таблице ниже представлены основные плюсы и минусы всех методов сверления квадратное отверстие в дереве.
Метод физической регистрации
Simple and Cheap
Does not require a lot of specialized equipment
Time Consuming
Difficult to get clean and accurate finishes
Jigsaw Method
Convenient for larger squares
Great for thin деревянные листы (например, фанера)
Громоздкие на квадратах менее 4×4 дюймов
Требуется электролобзик
Врезное долото и метод бурения
Самый быстрый и точный
Самый дорогой вариант с точки зрения первоначальных затрат
Заключительные мысли о том, как просверлить квадратное отверстие в дереве
Просверлить квадратное отверстие в дереве не сложно. Принципы те же, что и при сверлении круглых отверстий.
Единственное отличие состоит в том, что древесина более податлива и гибка, чем твердая сталь или алюминий.
Поэтому перед началом работы необходимо убедиться, что вы правильно выбрали сверла, защитили глаза от осколков и правильно спланировали свое оборудование и рабочие места.
Китайский производитель отрезных дисков, шлифовальный круг, поставщик дисков на липучке
Горячие продукты
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Свяжитесь сейчас
Ручной инструмент
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Свяжитесь сейчас
Электроинструменты
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Профиль компании
{{ util. each(imageUrls, функция(imageUrl){}}
{{ }) }}
{{ если (изображениеUrls.length > 1){ }}
{{ } }}
Вид бизнеса: Производитель/завод, Торговая компания
Деловой диапазон: Одежда и аксессуары, Промышленное оборудование и компоненты, Производство и переработка . ..
Основные продукты: Отрезной диск , Шлифовальный круг , Диск на липучке , Откидной диск , Металличесая щетка , Абразивная ткань , Пила . ..
Сертификация системы менеджмента: ИСО 9001
Доступность OEM/ODM: Да
Мы, SALI, являемся профессиональным производителем, расположенным в городе Юнкан, провинция Чжэцзян, Китай. С отделом продаж в городе Иу, который является всемирно известным городом с небольшим рынком товаров. Торговая марка SALI была представлена правительством Китая как известная торговая марка.
SALI имеет прочный режущий и шлифовальный диск с полимерной оболочкой, а также алмазный пильный диск, диск TCT, откидной диск, проволочную чашечную щетку, дрель и перчатки. Режущий диск и шлифовальный круг основных продуктов имеют МПа и …
Просмотреть все
Сертификаты
5 шт.
Отправьте сообщение этому поставщику
* От:
* Кому:
Мисс Лина
* Сообщение:
Введите от 20 до 4000 символов.
Это не то, что вы ищете?  Опубликовать запрос на поставку сейчас
12 советов по сверлению отверстий в металле
Для большинства самодельщиков, вероятно, настанет время, когда вам придется просверливать отверстие в металле.
Инструменты и методы, используемые для этого, почти так же разнообразны, как и различные типы металлов. Вот 12 советов, которые помогут сделать задачу быстрой, легкой и безопасной.
1 / 13
Семейный мастер на все руки
Сверла по металлу не требуются
Практически любое спиральное сверло общего назначения подойдет для сверления отверстий в металле. Фактически, большинство сверл по металлу изготавливаются для сверления различных материалов, включая дерево и пластик. Самые дешевые спиральные насадки изготовлены из быстрорежущей стали (HSS), и эти базовые насадки отлично подходят для большинства задач по сверлению металла. Если вы будете сверлить много отверстий или вам нужно просверлить твердые абразивные металлы, такие как нержавеющая сталь или чугун, потратьте на пару долларов больше на черную окись или сверло из кобальтовой стали для металла. Эти биты просверлят больше отверстий, прежде чем затупятся. Некоторые биты также имеют специальное покрытие, называемое нитридом титана (TiN), которое, по утверждению производителей, помогает лучше противостоять нагреву и трению, благодаря чему эти биты служат в шесть раз дольше, чем стандартные биты из быстрорежущей стали.
2 / 13
Защитите глаза
Достаточно одного крошечного металлического осколка, чтобы вызвать серьезную травму глаза, поэтому надлежащая защита глаз при сверлении металла является абсолютной необходимостью. Для лучшей защиты выбирайте защитные очки, закрывающие лицо по бокам.
3 / 13
Семейный мастер на все руки
Сделайте углубление
Сверла имеют тенденцию блуждать, когда вы только начинаете сверлить. Чтобы предотвратить это, измерьте и отметьте место, где вы хотите сделать отверстие, а затем используйте кернер и молоток, чтобы сделать небольшую ямку. Это дает кончику вашего сверла место, в которое можно въехать, когда вы начинаете сверлить.
4 / 13
Кроме того, вот как просверлить отверстие в плитке
Для установки вешалок для полотенец, душевых дверей и других аксессуаров для ванных комнат часто требуется сверление отверстий в плитке.
5 / 13
Family Handyman
Сверла со смазкой служат дольше
Для сверления отверстий в стали толщиной 1/8 дюйма или более используйте смазочно-охлаждающую жидкость или универсальное масло, такое как 3-IN-ONE. Смазка сверла снижает трение и накопление тепла, что облегчает бурение и увеличивает срок службы сверла. Для легко сверлимых металлов, таких как алюминий, латунь или чугун, смазка обычно не требуется.
6 / 13
Семейный мастер на все руки
Зажимы для предотвращения образования швов
Никогда не держите металл одной рукой, пытаясь просверлить его другой рукой. Сверло по металлу может зацепиться, мгновенно заставляя заготовку вращаться, ударять и резать (острые края металла врезаются в кость!). Всегда используйте как минимум два зажима, чтобы надежно удерживать заготовку.
7 / 13
Семейный мастер на все руки
Начните с маленького отверстия
Нужна большая дыра? Начните с малого! Большинство спиральных насадок доступны в размерах до 1 дюйма в диаметре, но вы получите наилучшие результаты, начав с 1/4 дюйма. отверстие и сверлите последовательно большие отверстия с помощью сверла по металлу, пока не достигнете желаемого размера.
8 / 13
Семейный мастер на все руки
Удаление заусенцев с отверстия
После сверления отверстия в металле рекомендуется удалить все острые края или заусенцы, оставшиеся после сверления. Вы можете купить причудливые инструменты для удаления заусенцев, чтобы сгладить острые края, но прежде чем тратить деньги на один, попробуйте этот трюк: возьмите спиральную насадку немного большего диаметра, чем отверстие, которое вы только что просверлили, и осторожно закрутите ее рукой поверх отверстия. Это сгладит края отверстия и удалит любые заусенцы.
9 / 13
Семейный мастер на все руки
Кольцевые пилы Вырезайте большие отверстия
Для больших отверстий кольцевая пила выполняет работу чисто и быстро. Как и спиральные сверла, кольцевые пилы вставляются прямо в дрель и прорезают тонкие листовые металлы, такие как алюминий и сталь. Используйте кусок фанеры в качестве подложки для направляющей коронки кольцевой пилы и для защиты рабочей поверхности.
10 / 13
Семейный мастер на все руки
Дрель на медленной скорости
Чем быстрее вращается бит, тем горячее он становится. И жар быстро притупляет биты. В общем, рекомендуется сверлить металл на как можно более низкой скорости, используя сверло по металлу. Твердые металлы, такие как сталь и более крупные сверла, требуют еще более низких скоростей. С небольшим спиральным сверлом (от 1/16 дюйма до 3/16 дюйма) вы можете сверлить большинство металлов со скоростью 3000 об/мин. Для более крупных спиральных долот (от 11/16 дюйма до 1 дюйма) рекомендуется от 350 до 1000 об/мин.
11 / 13
Семейный мастер на все руки
Сделать сэндвич
Для чистых и точных отверстий в тонком листе металла сделайте сэндвич из дерева. Просто вставьте лист металла между двумя кусками дерева и закрепите все на столе или верстаке. Деревянные «хлебные» слои сэндвича удерживают листовой металл плоским и предотвращают блуждание сверла при просверливании листового металла.
12 / 13
Семейный мастер на все руки
Пробный шаг Бит
Ступенчатые сверла предназначены для сверления отверстий в листовом металле и других тонких материалах. Это то, что вам нужно, когда вам нужно чистое отверстие идеального размера в стальной распределительной коробке, электрической сервисной панели или даже раковине из нержавеющей стали. Ступенчатое сверло по металлу позволяет сверлить отверстия различного диаметра, а некоторые из них могут просверливать металл толщиной до 3/8 дюйма. Обратная сторона? Ступенчатые биты дороже, чем обычные биты.
13 / 13
Семейный мастер на все руки
Переходите на сверлильный станок
Хотя просверлить большинство отверстий в металле довольно легко, используя только ручную дрель, вы почти всегда получите большую точность и лучшие результаты, используя сверлильный станок. Большинство сверлильных станков на самом деле созданы для металлообработки.

	Вид бизнеса:	Производитель/завод, Торговая компания
	Деловой диапазон:	Одежда и аксессуары, Промышленное оборудование и компоненты, Производство и переработка . ..
	Основные продукты:	Отрезной диск , Шлифовальный круг , Диск на липучке , Откидной диск , Металличесая щетка , Абразивная ткань , Пила . ..
	Сертификация системы менеджмента:	ИСО 9001
	Доступность OEM/ODM:	Да
