Выбор сверла для нарезания резьбы

Дата публикации: 09.11.2018 15:12

Для создания внутренней резьбы необходимо в материале сделать отверстие, диаметр которого соответствует инструменту для последующего нарезания. Такое отверстие должно точно соответствовать размерам режущего инструмента.



Внутренняя нарезка резьбы:



  1. Чтобы произвести в заготовке отверстие под резьбу внутреннего типа, сначала следует  подобрать размер сверла.

  2. Когда сверло выбрано, можно приступать к выполнению отверстия под резьбу.

  3. При помощи специального метчика для нарезки, необходимо  выполненное отверстие обработать зенкером. Это позволяет добиться нужной чистоты отверстия и легче метчику войти в деталь.

  4. В процессе нарезания резьбы, формируются канавки в металлической заготовке. При этом часть металла не удаляется вместе со стружкой, а выдавливается вдоль режущих граней инструмента, образуя профиль резьбы .

    По этой причине очень важно правильно подобрать размер сверла. Сверло должно быть  несколько меньше номинального диаметра резьбы.



Чтобы было легче определить, какого диаметра нужно просверлить отверстие, используется специальная таблица, составленная по ГОСТ. Ориентируясь по данной таблице и придерживаясь ее параметров, вы сможете без проблем выполнить своими руками внутреннюю нарезку нужного диаметра. При этом такое соединение окажется точно подобранным.



D резьбы

Шаг резьбы

d сверла, мм

Шаг резьбы

d сверла, мм

Шаг резьбы

d сверла, мм

Шаг резьбы

d сверла, мм

Шаг резьбы

d сверла, мм

Шаг резьбы

d сверла, мм

2

0. 4

1.6

0.25

1.75

















3

0.5

2.5

0.35

2.65

















4

0.

7

3.3

0.5

3.5

















5

0.8

4.2

0.5

4.5

















6

1

5

0. 75

5.2

0.5

5.5













7

1

6

0.75

6.2

0.5

6.5













8

1. 25

6.7

1

7

0.75

7.2

0.5

7.5









9

1.25

7.7

1

8

0.75

8.2

0.5

8.5









10

1. 5

8.5

1.25

8.7

1

9

0.75

9.2

0.5

9.5





11

1.5

9.5

1

10

0.75

10.2

0.5

10.5









12

1. 75

10.2

1.5

10.5

1.25

10.7

1

11

0.75

11.2

0.5

11.5

14

2

12

1.5

12.5

1.25

12.6

1

13

0.75

13.

2

0.5

13.5

16

2

14

1.5

14.5

1

15

0.75

15.2

0.5

15.5





18

2.5

15.4

2

16

1. 5

16.5

1

17

0.75

17.2

0.5

17.5

20

2.5

17.4

2

18

1.5

18.5

1

19

0.75

19.2

0.5

19.5

22

2. 5

19.4

2

20

1.5

20.5

1

21

0.75

21.2

0.5

21.5

24

3

20.9

2

22

1.5

22.5

1

23

0.75

23. 2





27

3

23.9

2

25

1.5

25.5

1

26

0.75

26.2





30

3.5

26.4

3

26.9

2

28

1. 5

28.5

1

29

0.75

29.2

33

3.5

29.4

3

29.9

2

31

1.5

31.5

1

32

0.75

32.2

36

4

31.9

3

32. 9

2

34

1.5

34.5

1

35





39

4

34.9

3

35.9

2

37

1.5

37.5

1

38





42

4. 5

37.4

4

37.9

3

38.9

2

34

1.5

40.5

1

41

45

4.5

40.4

4

40.9

3

41.9

2

43

1.5

43. 5

1

44

48

5

42.8

4

43.9

3

44.9

2

46

1.5

46.5

1

47



Сверла для резьбы в категории “Инструмент”

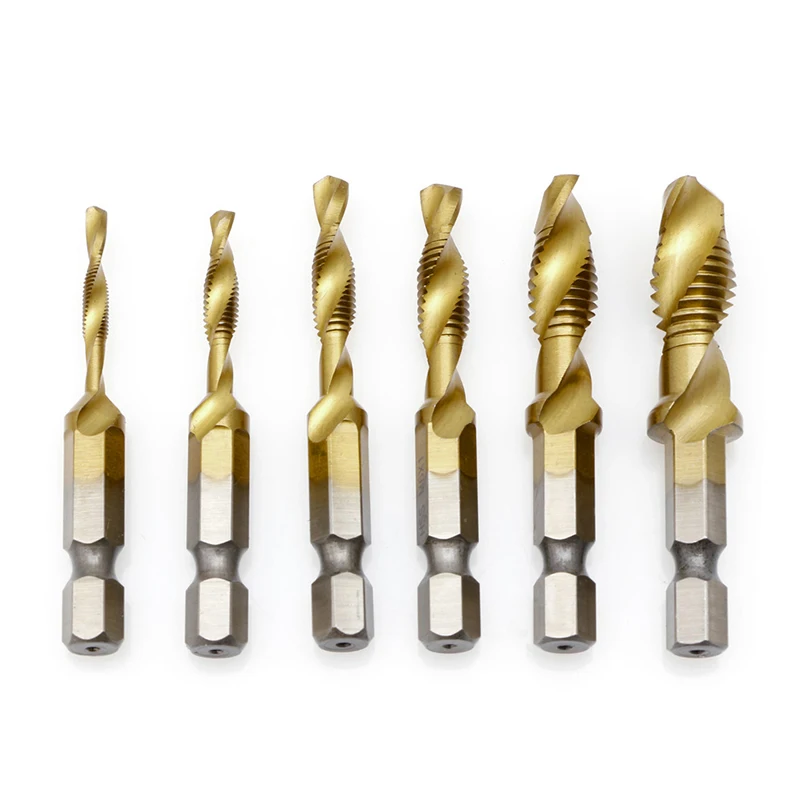

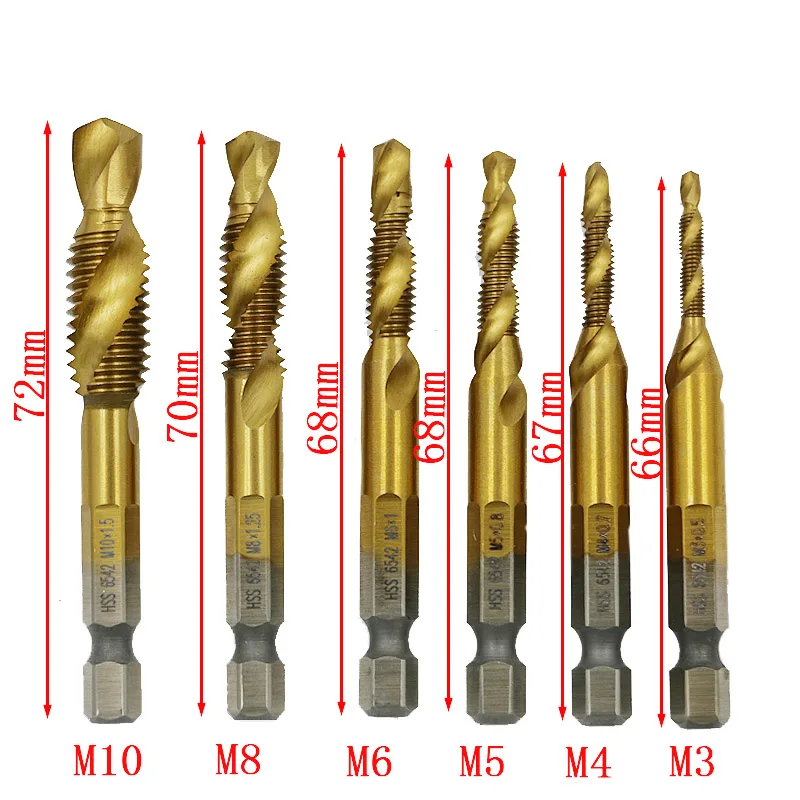

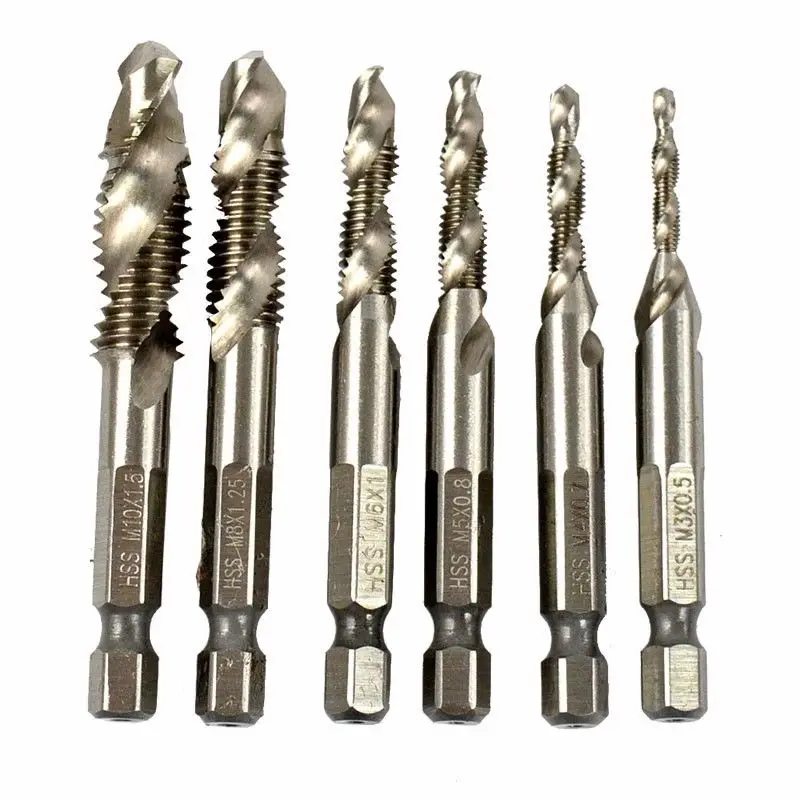

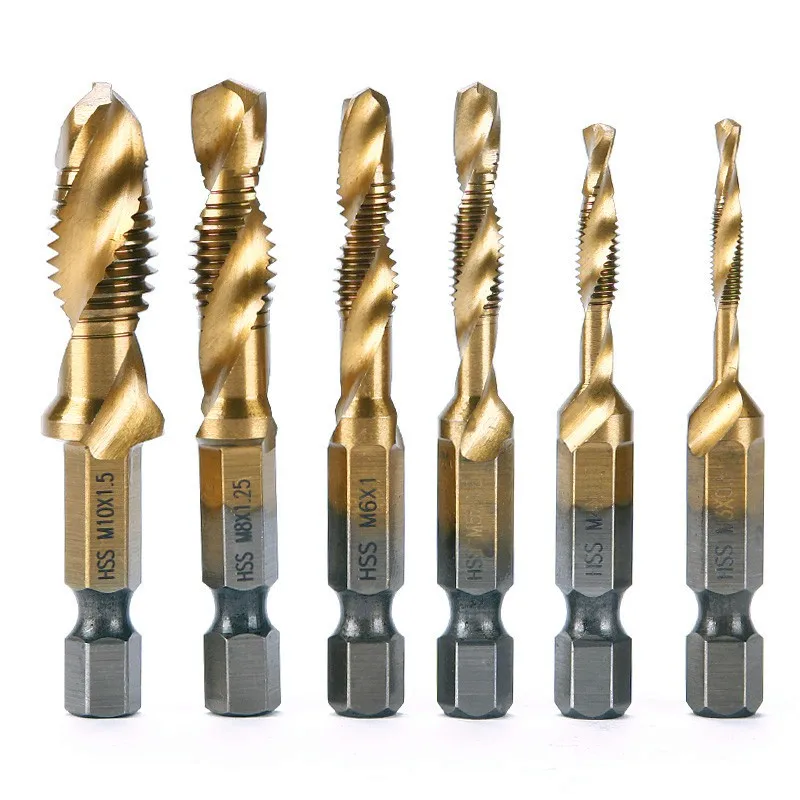

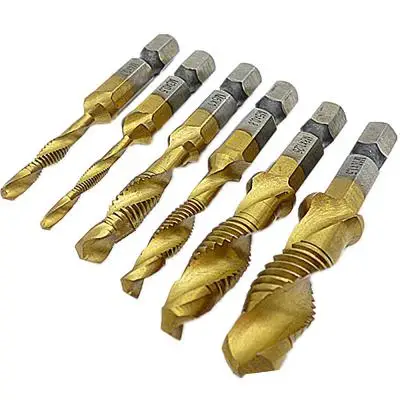

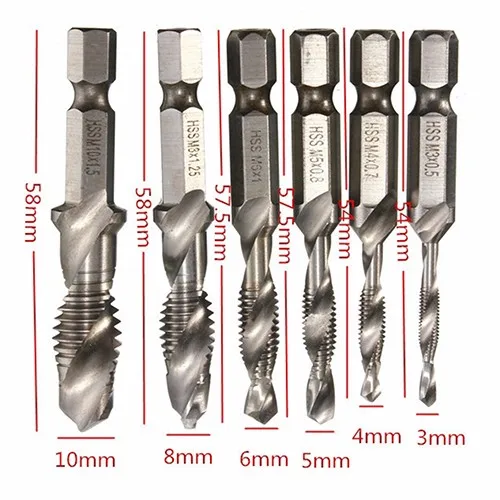

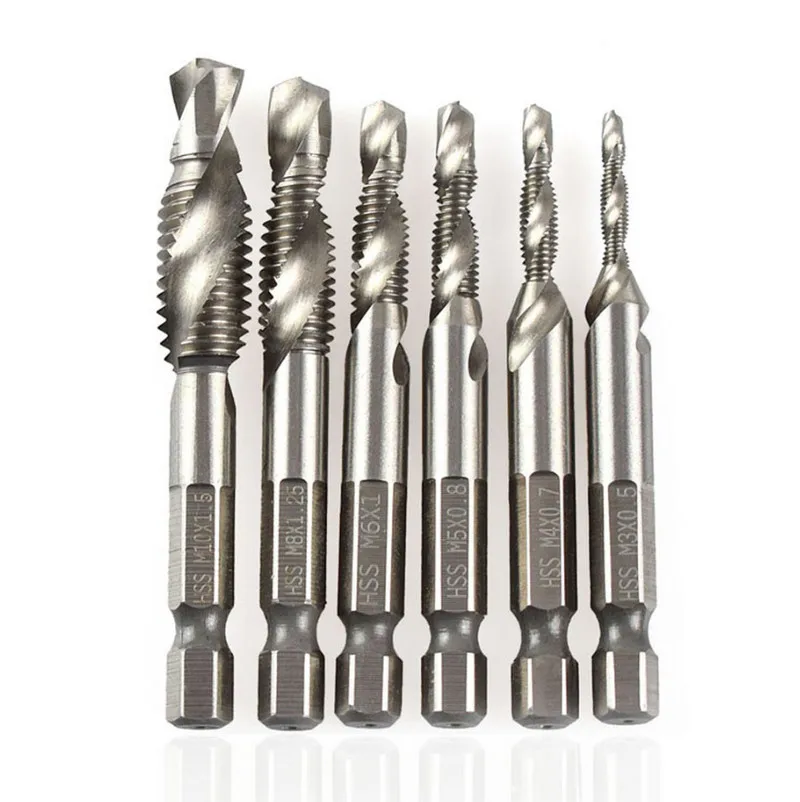

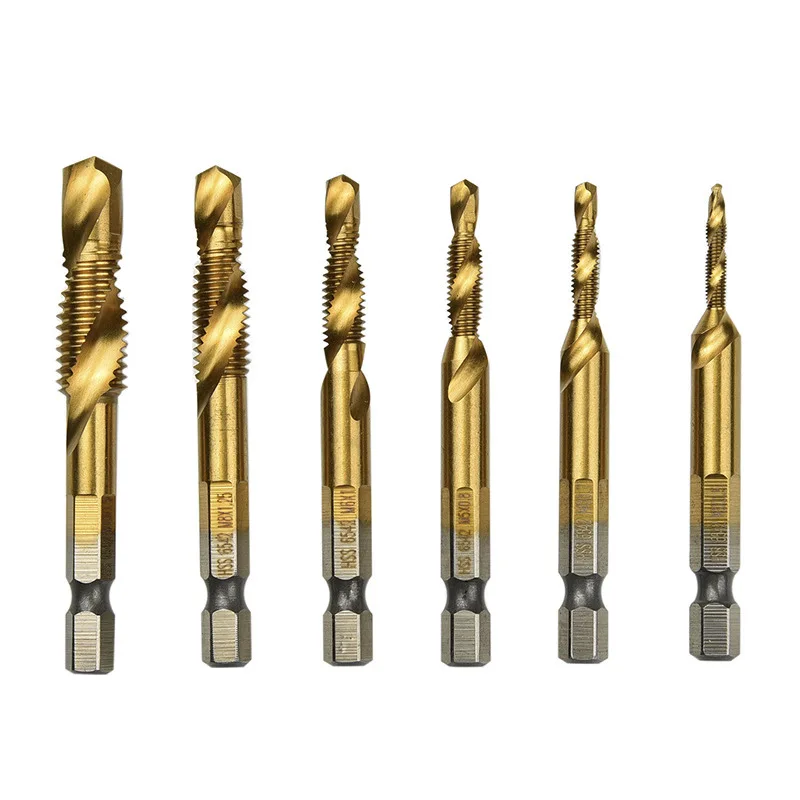

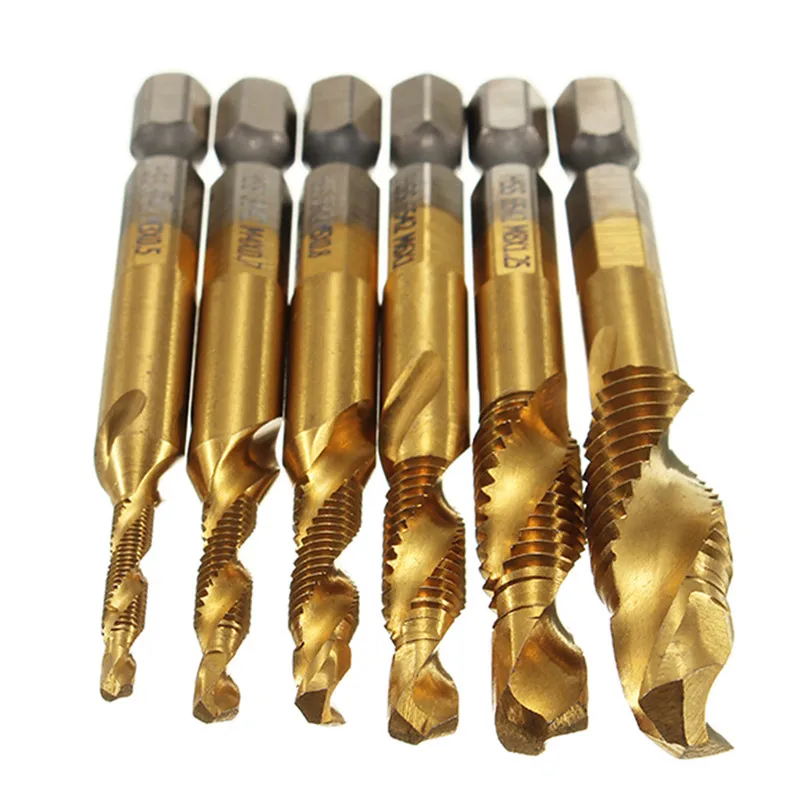

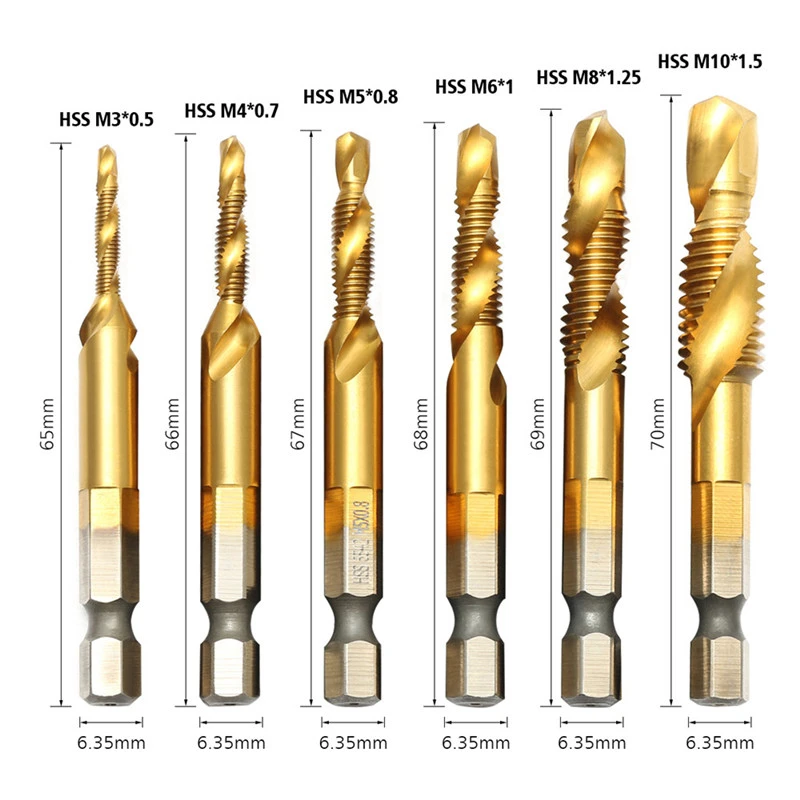

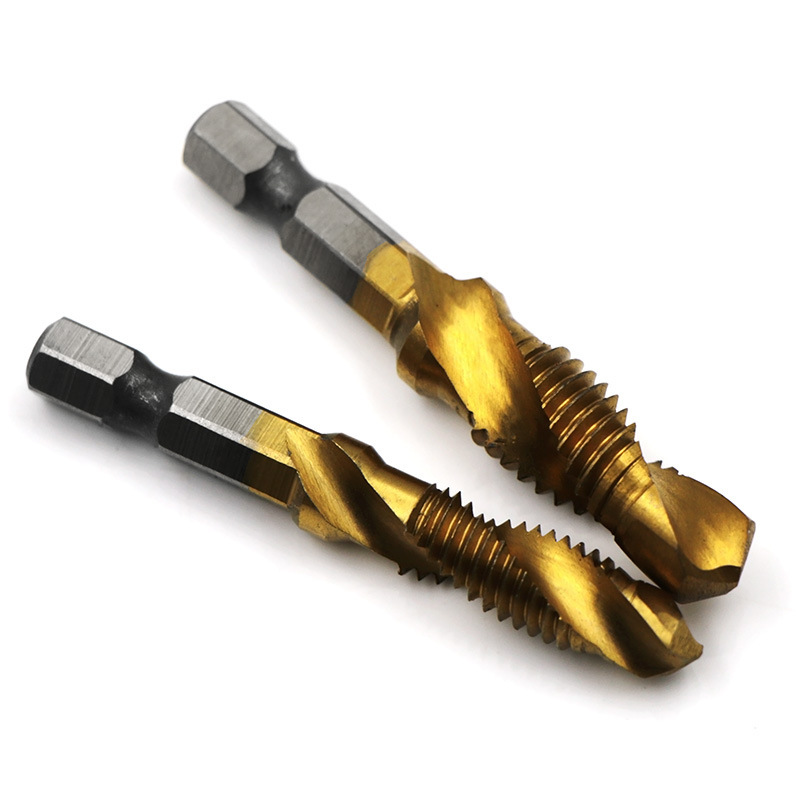

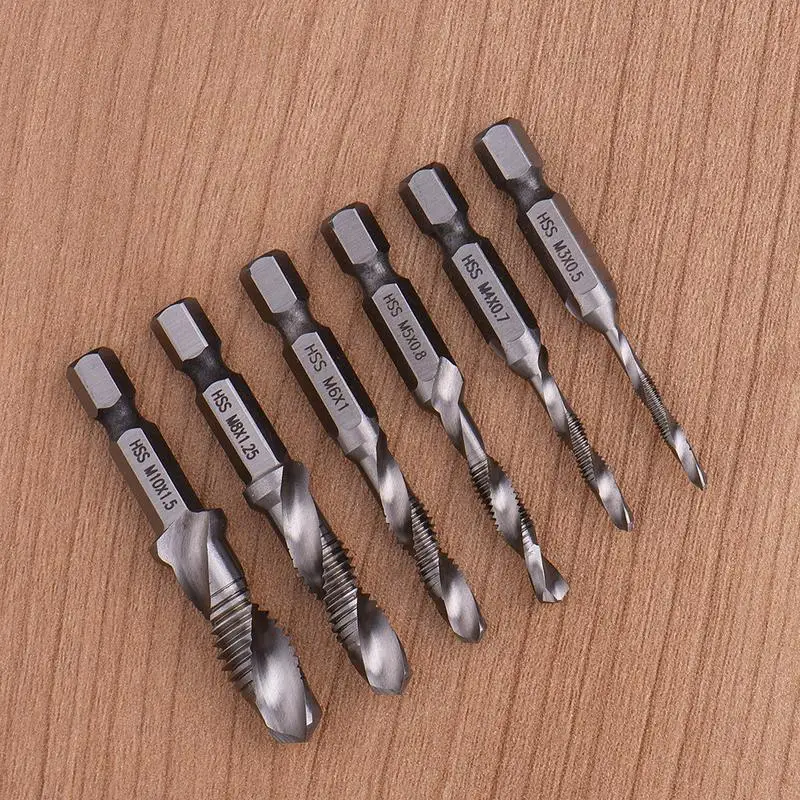

Набор из 6 сверл метчиков для нарезания резьбы M3-M10, 6-гранные ne
