Победитовое сверло: виды, применение, заточка, особенности

Сверление – один из наиболее часто используемых методов обработки различных деталей и конструкций. Материалы, в которых делают отверстия, могут иметь разную структуру, как более плотную, так и менее твердую. Сверлят каналы при помощи сверла. Для мягких поверхностей, например древесины, применяют инструмент, изготовленный из быстрорежущей стали. Металл также поддается обработке такой оснасткой. А вот бетон, кирпич и подобные строительные материалы может одолеть лишь победитовое сверло.

Структура бетонных конструкций такова, что содержит природные абразивные компоненты, поэтому при воздействии на него обычным инструментом из стали последний будет приходить в негодность. Сверло с напайками из победита, который имеет сверхпрочную поверхность и мало подвержен истиранию, эффективно может бурить такие материалы, не требуя частой заточки.

Победитовую оснастку нужно применять точно по назначению. Буры по бетону не подходят для сверления стали и древесины!

Что представляет собой победит?

Разработкой особо твердых металлических сплавов для изготовления режущего инструмента инженеры занимались с момента начала развития механической обработки металла в промышленных масштабах. И к двадцатым годам прошлого столетия зарубежные и отечественные ученые смогли найти оптимальный состав сплава, который бы удовлетворял заявленным потребностям. Данный сплав получил наименование победита. Победитом называют целый ряд металлических сплавов с повышенной твердостью, прочностью и износоустойчивостью.

По методу Роквелла показатели твердости должны достигать 85-90 единиц.

В составе победита основным материалом является карбид вольфрама. Его содержание находится в пределах 90 %. Остальными важными компонентами являются кобальт и ограниченное количество углерода. В некоторых вариантах в последнее время дорогостоящий вольфрам заменяют титаном, но в случае замены сплав незначительно ухудшает свои важные характеристики. Также иногда кобальт могут заменять никелем. Победит является жаропрочным материалом. Температура его плавления составляет 3150 ˚С. Терять свои свойства и становиться мягким он начинает только при 1200 ˚С. Получают победит в основном методами порошковой металлургии.

Различные победитовые напайки

К победиту относят такие марки твердых сплавов как ВК4, ВК10, Т15К6, В8, В6 и множество других новых сплавов.

Недостатками данного материала можно назвать высокую хрупкость и низкие показатели ударопрочности, а также относительно высокую стоимость. Поэтому металлорежущий инструмент не выполняют полностью из победита, а изготавливают из него лишь некоторые части сверл или напыляют на поверхность. Победитовое сверло имеет режущую кромку, изготовленную из победита, а поэтому отличается высокими показателями прочности и твердости.

«Победит» или не «победит»

Сплав «Победит», изобретенный в первой четверти прошлого века состоял из 96% карбида вольфрама и 4% кобальта. В современной классификации по ГОСТ-у такой материал соответствует сплаву под индексом ВК4. Цифра в маркировке твердых сплавов указывает на процентное содержание кобальта. Сейчас для твердосплавных наконечников сверл большинство производителей используют сплав ВК8 (92% карбида вольфрама и 8% кобальта). В сплав добавляют специальные присадки, улучшающие режущие качества и продлевающие срок службы изделий с твердосплавными наконечниками. Однако по укоренившейся привычке в народе сверло для работы по бетону, кирпичу, камню, стеклу или плитке так и осталось «победитовым».

Особенности конструкции сверла с победитом

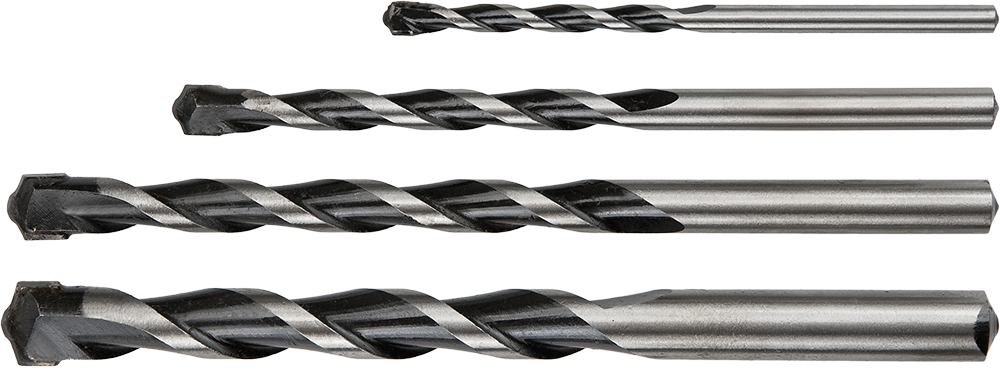

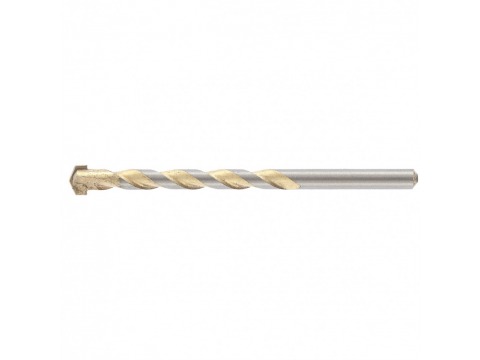

Победитовое сверло внешне не значительно отличается от стандартного спирального сверла. Оно также состоит из хвостовика, рабочей части и режущей кромки и имеет цилиндрическую форму. Хвостовик может быть цилиндрическим, шестигранным либо иметь профиль SDS в случае необходимости установки в перфоратор. Рабочая часть сверла изготавливается из инструментальной стали и имеет на поверхности ряд винтовых канавок, предназначенных для отвода стружки из зоны сверления. А вот наконечник сверла изготавливается из твердого сплава – победита.

Сверла с победитовым наконечником сразу после приобретения не требуют предварительного затачивания. Они готовы к эксплуатации, а угол их режущего профиля составляет 130 градусов. Победитовый наконечник обычно имеет плоскую форму. Его ширина идентична диаметру отверстия, которое необходимо получить в заготовке. Данный наконечник наплавляется на рабочую часть инструмента. Острие сверла является центром наконечника. Острие делит его строго на две равные части. Если же они не равны, то работать таким инструментом не получится.

Виды сверл

Сверла, которые считают высокопрочными или победитовыми, можно разделить на две основных категории:

1. Для электрической дрели. Такой инструмент можно использовать в тандеме с обычной или ударной дрелью. Они предназначены для проделывания отверстий в керамической плитке, штукатурке, кирпиче и шлакоблоке. Их особенностью является хвостовик, приспособленный к жесткому удержанию в патроне. Подходит такая оснастка для деликатного сверления.
2. Ударные сверла для перфораторов, или, другими словами, буры. Их отличают от обычных по форме хвостовика, который, не имея жесткого крепления в патроне, позволяет инструменту совершать колебательные движения. Победитовым буром невозможно получить высокую геометрическую точность канала, но зато он, кроме всего прочего, легко справляется с бетоном, железобетоном и камнем.

Буры также делятся на три подгруппы:

1. Буры пологого типа. Это небольшие по длине и диаметру победитовые сверла. Для проделывания отверстий таким инструментом требуется приложить больше усилий, чем другими видами буров.
2. Оснастка спиралевидного типа. Этот инструмент может иметь разные диаметры, в том числе и большие. Длина здесь не ограничивается короткими экземплярами.
3. Буры шнекового типа. Это супердлинные победитовые сверла, позволяющие проделывать каналы свыше одного метра. За счет нарезанного по всей длине шнека пыль и частички бетона легко удаляются из канала.

Сами победитовые напайки есть разных модификаций: для сверления чугуна, алюминия, нержавеющей стали или бетона.

Можно ли заточить победитовое сверло?

При затуплении сверло с победитовой напайкой можно затачивать. Угол заточки зависит от показателей твердости материала, который необходимо просверлить. Для наиболее твердого материала нужно предусматривать наименьший возможный угол. Процесс затачивания нужно производить аккуратно, чтобы не разрушить и не перегреть победитовую напайку. Для этого можно охлаждать его.

Обычно сверло с победитовым наконечником имеет диаметр от 3 миллиметров. Максимальный диаметр сверл для ручного инструмента составляет 12 миллиметров, но может быть и больше.

Длина сверла идет от 70 до 200 миллиметров и увеличивается при увеличении диаметра.

Для чего применяются сверла с победитом?

Для правильного применения нужно точно знать, для чего победитовые сверла предназначены. Ведь при их использовании для сверления несоответствующего материала, вы не только не добьетесь своей цели, но и разрушите весьма недешевый инструмент.

Основным правилом применения сверла с победитом является тот факт, что оно может обработать только тот материал, который имеет меньшую твердость.

Основной сферой применения таких сверл является обработка бетона, кирпича, искусственного и натурального камня, мрамора, гранита, керамических изделий. Все эти материалы имеют высокую твердость и не могут быть обработаны при помощи обычных сверл. Победитовые сверла по бетону предназначены для установки на перфоратор, а поэтому хорошо работают в условиях не только резания, но и удара.

Бетон и камень – материалы твердые, но хрупкие, поэтому после работы на сверле остается множество налипших отходов, которые следует обязательно удалять.

При бурении глубоких отверстий в прочном материале победитовое сверло по бетону желательно охлаждать. Если работать на высоких оборотах в течение продолжительного времени, победитовая наплавленная пластина может повредиться или даже отделиться от тела сверла.

Периодическое охлаждение можно производить обычной водой, но следует учитывать, что при слишком резком охлаждении напайка может лопнуть.

Принцип работы победитового сверла основан скорее на выкрашивании удаляемого материала, нежели на его резании. Поэтому оно подходит для работы не со всеми видами материалов. Но производятся специальные победитовые сверла по металлу. Они по конструкции аналогичны другим победитовым сверлам, но могут отличаться углом заточки режущей кромки и иметь дополнительное напыление. При работе таким инструментом при трении металла о металл происходит интенсивный нагрев, поэтому победитовые сверла по металлу нуждаются в весьма активном охлаждении.

Как правильно пользоваться перфоратором с насадками

Перед началом использования перфоратора следует удостовериться в отсутствии повреждений. При необходимости инструмент требуется предварительно очистить. Перед тем как вставить сверло в перфоратор, его нужно смазать. В противном случае может наблюдаться повреждение трущейся части рабочей насадки при нагревании электроинструмента.

Для профессионального использования лучше выбирать буры с более высокой ценой

Затем бур с некоторым усилием хвостовиком фиксируется в патроне для перфоратора. Возникновение щелчка свидетельствует о правильной установке насадки. Однако для контроля следует попытаться вытащить бур обратно, что не должно осуществиться. Если присутствует люфт, патрон необходимо заменить.

При выполнении процесса бурения каждые 10-15 секунд бур следует извлекать из отверстия. Для замены бура или по окончании выполнения работ необходимо нажать на специальное кольцо патрона по оси в направлении электроинструмента, после чего можно извлечь расходный материал.

Может произойти так, что бур нельзя будет достать из патрона. Это свидетельствует о деформации хвостовика, которая произошла в процессе выполнения работы. Подобная ситуация может возникнуть при использовании изделия, изготовленного из материала плохого качества. Такое явление может наблюдаться и в результате чрезмерного воздействия на инструмент при выполнении операции бурения.

Тип бура нужно подбирать исходя из свойств обрабатываемой поверхности

Для извлечения бура можно применять тиски, куда он зажимается. Перфоратор вытягивается раскручивающимися движениями (из стороны в сторону). Патрон при этом должен находиться в открытом положении. Застрявший бур можно отжать при помощи газового ключа, который будет играть роль рычага.

При работе перфоратора бур может вылететь из патрона. Это возможно в результате длительных манипуляций инструмента под наклоном, дефекта расходной части или износа стопорного механизма.

Преимущества и недостатки

Отличительные свойства победитового инструмента сделали его незаменимыми при проведении разнообразных строительно-ремонтных работ.

Среди очевидных преимуществ победитовых сверл важно отметить такие их свойства:

1. Эти сверла могут успешно обрабатывать даже такие твердые материалы как кирпич, бетон, керамическая плитка, мрамор и гранит. Обычные сверла из инструментальной стали не смогут справиться с этим.
2. Благодаря продуманной конструкции, победитовое сверло будет не намного дороже обычного сверла без дополнительного наконечника.
3. Инструмент не нуждается в предварительной заточке и сразу готов к эксплуатации.
4. Выпускается большое количество типов победитовых сверл. Поэтому найти инструмент с хвостовиком под требуемый тип патрона не сложно.
5. Победит хорошо воспринимает ударные нагрузки, поэтому успешно работает на перфораторе в ударном режиме.
6. Некоторые качественные сверла способны обрабатывать железобетон, просверливая в нем арматуру.
7. Победиту не страшны абразивные включения, которые повсеместно имеются в бетоне.

Из недостатков данного инструмента можно выделить следующие его стороны:

1. Поскольку сверло крошит обрабатываемый материал, получить качественные отверстия в металле или древесины практически невозможно. Для их обработки лучше использовать другой тип инструмента.
2. Стоимость победитового сверла будет несколько выше обычного, но это оправдано их уникальностью, долговечностью и производительностью.
3. При работе с особо прочными материалами победитовые сверла по бетону нуждаются в периодическом охлаждении.
4. При применении дешевого инструмента победитовые наплавки часто лопаются либо отпаиваются от сверла.

Область применения

Победитовые сверла были разработаны в основном для монтажных целей, чтобы сверлить отверстия в разного рода строительных конструкциях, там, где традиционный инструмент бессилен. Оснастку можно применять в таких операциях:

1. Бурение каналов для прокладки электронных и электрических коммуникаций.
2. Сверление отверстий для установки анкеров и других конструкционных крепежных элементов.
3. Получение каналов для закладки связующих элементов стен при возведении коробки зданий.
4. Демонтаж бетонных конструкций, получение оконных, дверных проемов, больших отверстий для прокладки приточно-вытяжной вентиляции, канализации и водопровода.
5. Монтаж крепежных элементов для установки мебели, оборудования и фурнитуры.
6. Сверление хрупких материалов, таких как керамическая плитка, стекло или фаянс.
7. Бурение твердых каменных пород.
8. Сверление твердых сплавов.

ПОСМОТРЕТЬ Сверла на AliExpress →

Одним из условий эффективной работы перфоратором является то, что не нужно прикладывать излишних усилий, надавливая на победитовый бур. Оснастка должна иметь свободу колебательных движений, за счет которых и происходит проделывание канала в бетоне.

Победитовые сверла: виды, конструкция, сферы применения

Победитовые сверла применяются для обработки твердых материалов, обладающих повышенной прочностью. С их помощью могут обрабатываться бетон, камень, шлакоблоки или кирпич. Режущая часть подобных приспособлений оснащена твердосплавными вставками, что позволяет создавать в бетонных и кирпичных поверхностях ровные отверстия точных размеров. В данной статье мы попробуем разобраться в особенностях инструментов такого типа и рассмотрим их основные разновидности.

Конструкция инструмента

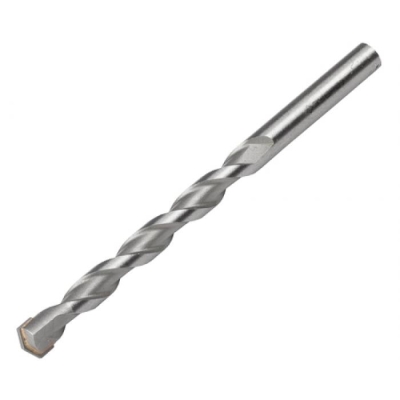

Победитовое сверло состоит из нескольких элементов:

• Рабочая часть — предназначена для отвода из каналов каменной крошки и пыли. Она оснащается спиралевидными канавками, что способствует более эффективному отведению производственных отходов. В отличие от другой подобной оснастки такие изделия не имеют режущих кромок.
• Победитовая головка — изготавливается из цельной пластины или оснащается несколькими твердосплавными напайками.
• Хвостовик — может иметь форму конуса, цилиндра или многогранника. Он служит для закрепления сверла в станочном оборудовании.

Победитовый бур для перфоратора отличается несколько иной конструкцией. Его отличительной особенностью является конфигурации хвостовика. Он не жестко фиксируется в патроне, а подразумевает свободное закрепление. Благодаря этому хвостовая часть может совершать поступательные колебательные движения.

Хвостовик бура оснащается двумя направляющими проточками.

Функция одной из них заключается в обеспечении быстросъемной фиксации. Для более эффективной работы данный элемент рекомендуется периодически обрабатывать смазочным материалом.

Твердосплавный наконечник фиксируется на победитовом сверле с помощью медного припоя. Благодаря этой особенности устойчивость соединения к перегреву значительно повышается. Кроме того, такая конструкция практически исключает риск образования сколов по краям высверливаемого отверстия.

Преимущества победитовых сверл

Преимущества применения победитовых сверл обусловлены химическим составом победита. В него входят вольфрам и кобальт, процентное соотношение которых составляет 90/10. В процессе обработки поверхность не режется, а крошится, поэтому данный инструмент нельзя использовать при работе с пластиком или древесиной.

К числу достоинств победитовых сверл относятся:

• Способность выдерживать повышенную ударную нагрузку.
• Возможность сверления железобетона с армированным каркасом.
• Устойчивость к деформациям при обработке абразивных материалов.
• Инструмент не тупится на протяжении длительного времени.

Сфера применения

Победитовые сверла по большей части применяются для монтажных целей и создания отверстий в высокопрочных строительных конструкциях. Оснастка данного типа используется для выполнения следующих операций:

• Бурение каменных пород повышенной твердости.
• Сверление отверстий при прокладке водопровода, вентиляции и канализационных сетей.
• Монтаж крепежных деталей для мебельных изделий и фурнитуры.
• Демонтаж конструкций из бетона.
• Сверление фаянса, стеклянных изделий и керамической плитки.
• Бурение каналов при прокладке коммуникаций.

Правила использования

При заточке твердосплавного сверла необходимо учитывать, что победит подвержен перегреванию. Чтобы предотвратить вероятность растрескивания наконечника в процессе затачивания его рекомендуется охлаждать обычной водой. После завершения работы инструмент должен остыть, при этом не допускается его резкое охлаждение.

С помощью ударного победитового сверла могут обрабатываться не все марки бетона. Материалы, обладающие высокой плотностью, лучше всего обрабатывать с использованием перфоратора с буром.

Если в процессе работы с железобетоном вы наткнетесь на железную арматуру, рекомендуется сменить насадку на обычное сверло по металлу, после чего продолжить операцию в безударном режиме. В случае откалывания кусков штукатурки, что часто происходит при создании сквозных отверстий, уменьшите обороты, что позволит снизить уровень вибрации.

Насадка фиксируется в патроне сверлильного оборудования под прямым углом. Старайтесь следить, чтобы хвостовая часть сверла вошла до упора. Перед началом работы смачивайте инструмент водой, что будет способствовать продлению срока его эксплуатации.
