Сверление квадратных отверстий. Сверло Уаттса. Треугольник Рёло.

При выполнении различных слесарных и ремонтных работ иногда возникает необходимость выполнить в металлической заготовке отверстие квадратного сечения. Если для получения круглых отверстий используется стандартный набор инструмента, который имеется под рукой у каждого мастера, то для квадратного профиля нужен специфический инструмент.

Конечно, не имея в наличии соответствующего инструмента, можно получить квадратное отверстие высверливанием круглого с последующей ручной обработкой до квадратного профиля. Но такой способ является малопроизводительным, трудоемким и не позволяет получить точные форму и размеры необходимого профиля.

Для получения качественного профиля наиболее часто сверление квадратного отверстия производят с применением сверла Уаттса, работа которого основывается на особенностях перемещения геометрической фигуры, которая называется треугольник Рело. С технической точки зрения такое сверло правильнее называть фрезой. Использовать напрямую с дрелью сверло Уаттса не получится, потребуется дополнительно специальный переходной шпиндель, который обеспечит необходимую траекторию движения инструмента.

О сверле Уаттса и треугольнике Рёло

Для того чтобы понять, как работает сверло Уаттса, нужно выполнить небольшой экскурс в геометрию. Еще в 15 веке математиков заинтересовали интересные свойства плоских фигур с равной толщиной. Наиболее известной такой фигурой является окружность. Другой простой фигурой из данного ряда является скругленный треугольник.

Данная фигура получается так. За основу берется равносторонний треугольник. Затем из каждой вершины треугольника прочерчивается окружность радиусом равным стороне треугольника. В итоге получится новая фигура с дугообразными сторонами (сморите рисунок ниже).

Немного позже ученый Л. Эйлер обратил внимание на интересную траекторию вращения скругленного треугольника. Затем инженер Рело увидел, что при определенном способе вращения фигуры, траектория ее вершин описывает форму очень близкую квадрату.

Для этого необходимо производить вращение с некоторым эксцентриситетом. При таком движении лишь во внутренних углах полученного квадрата образуются незначительные скругления. Такой треугольник сегодня известен под названием треугольник Рело.

В начале 20 века английский ученый Уаттс смог изобрести и запатентовать техническое решение, которое бы обеспечило такое движение металлорежущего инструмента, чтобы в итоге в обрабатываемой детали получилось квадратное отверстие. Получившийся в итого инструмент стал носить название сверло Уаттса.

Классификация сверл для квадратных отверстий

В современной металлообработке практически весь режущий инструмент, который применяется для получения квадратных отверстий, работает по принципу вращения треугольника Рело. Сверло Уаттса (или как его еще иногда называют сверло Рело) позволяет получить квадратные отверстия различных размеров в металлических деталях различной толщины.

Классифицируют данный инструмент по его размерам, материалу изготовления, конструкцией хвостовика.

Сверло Уаттса по металлу обязательно должно быть изготовлено из быстрорежущей стали. Такой инструмент имеет маркировку HSS (High Speed Steel). Для инструмента отечественного производства применяют инструментальную сталь У10 либо легированные стали Х12 и Х12МФ. Твердость инструмента должна иметь значение от 52 до 60 HRC. Квадратное сверло может иметь различный диаметр в зависимости от размера стороны квадрата.

Отметим, что купить сверло Уаттса довольно непросто. Не стоит ожидать, что его можно будет найти в каждом магазине металлорежущего инструмента. Возможно, придется приобретать его на заказ в крупном магазине инструмента или покупать в интернет магазине.

Особенности сверления квадратных отверстий в дереве

В мебельном производстве часто соединение деталей выполняют по системе шип-паз. Это соединение предполагает наличие в комплектуемых деталях пазов квадратного профиля.

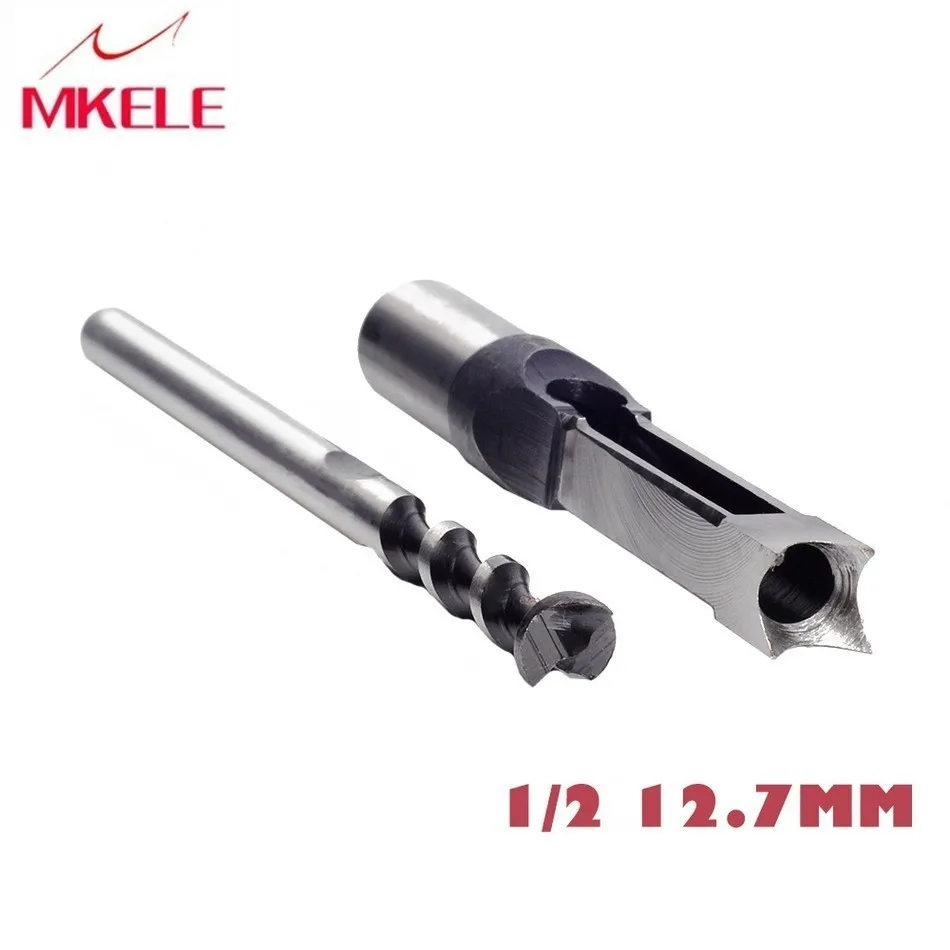

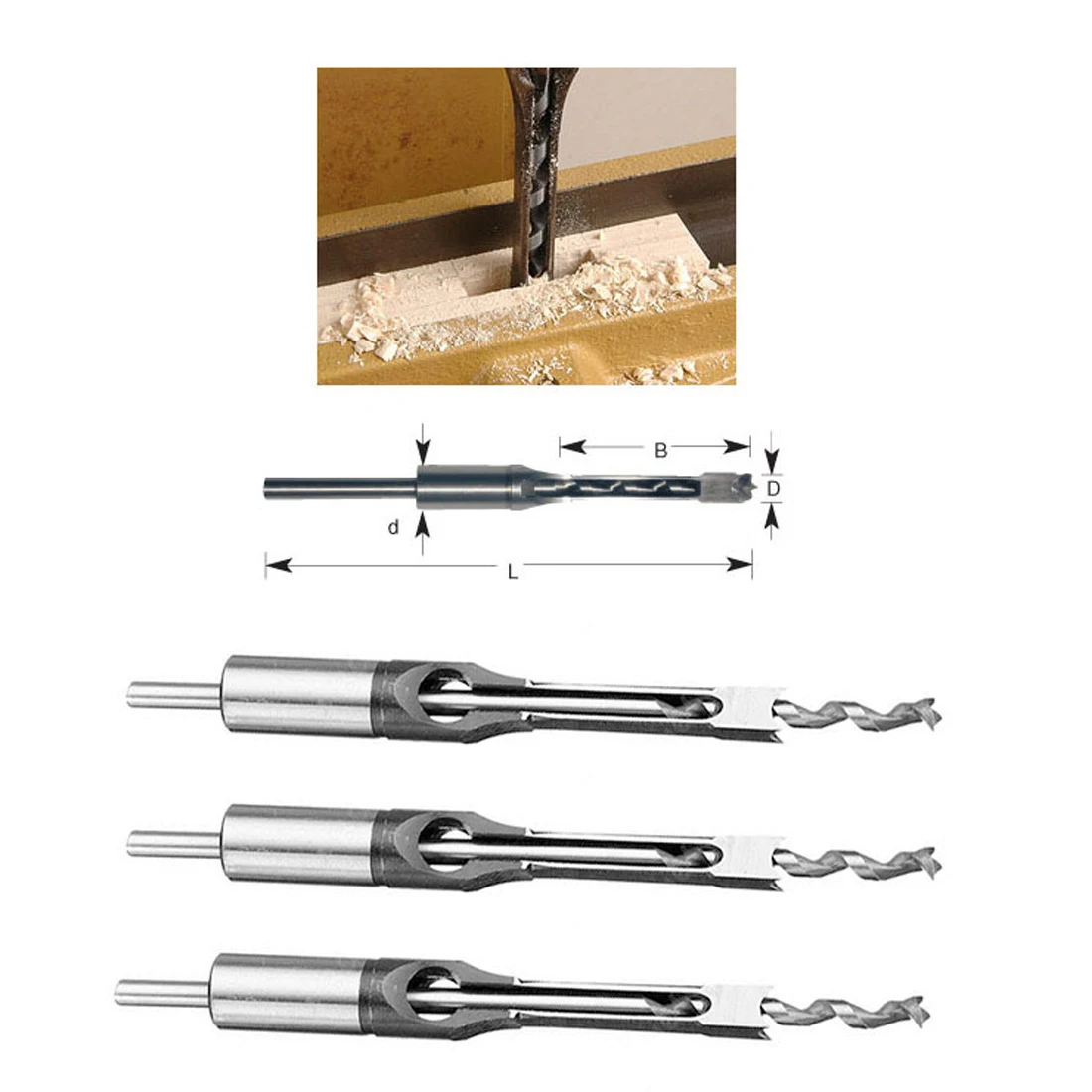

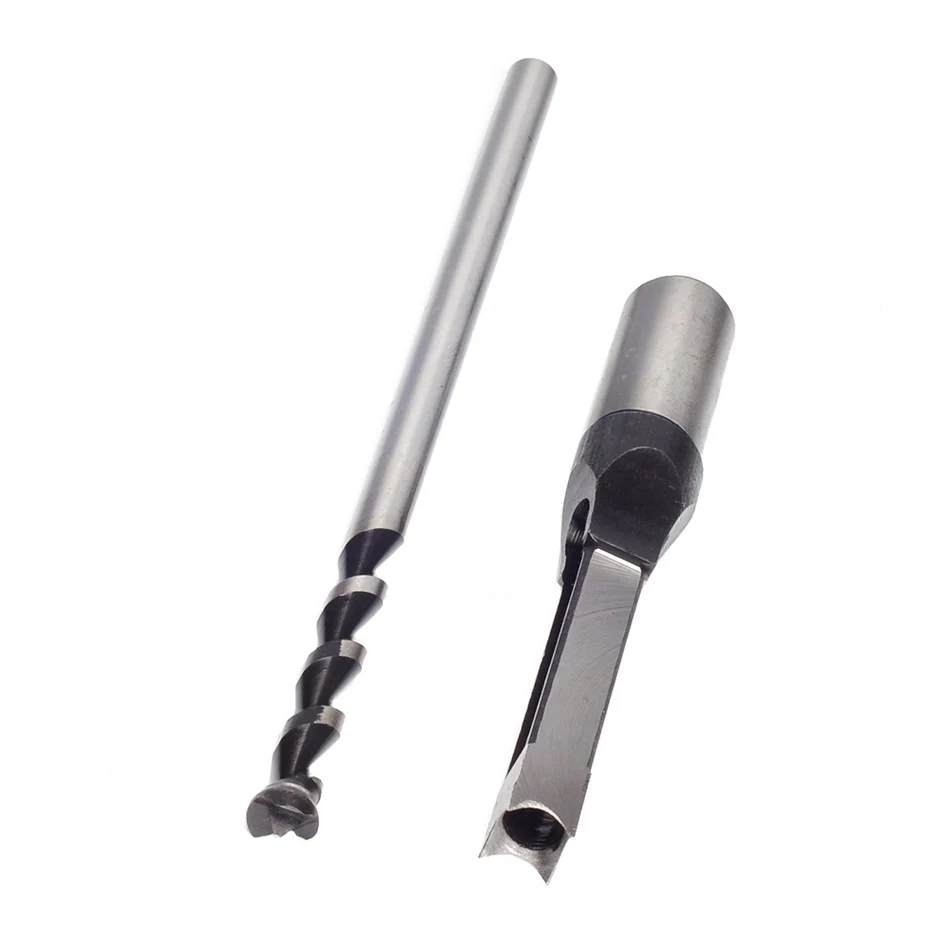

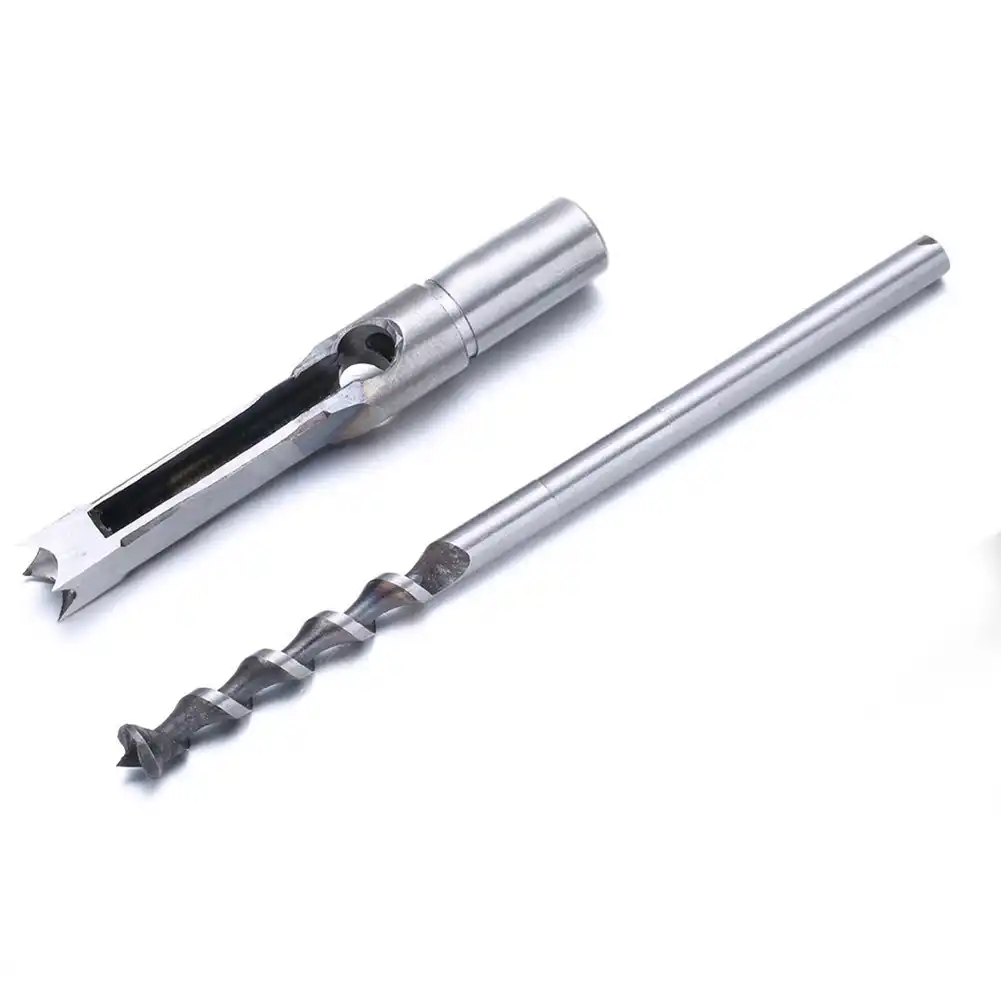

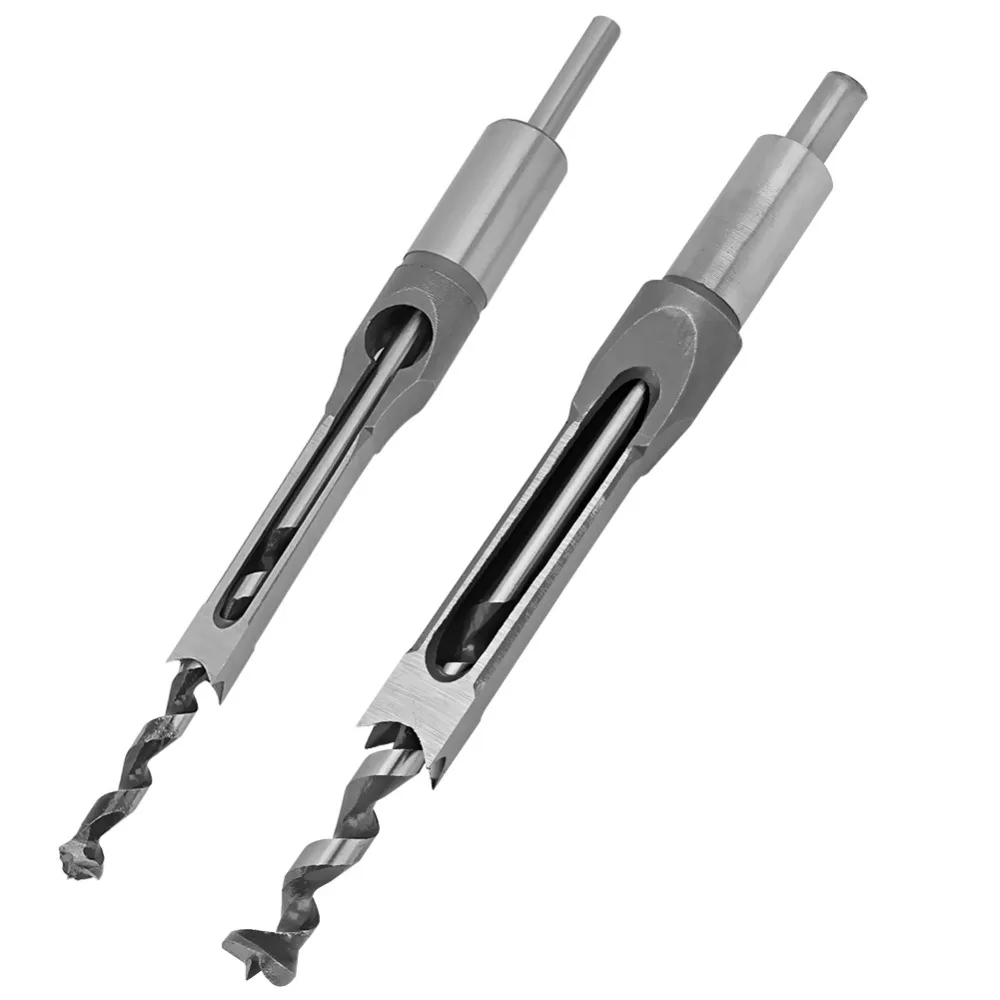

Для получения отверстий в древесине применяют специальное квадратное сверло по дереву. Оно представляет собой комплект долбежного инструмента. Он состоит из внутреннего сверла по дереву и надеваемого на него долота. Обычно диаметр сверла колеблется в пределах от 6 до 18 миллиметров. Хвостовик обычно идет диаметром 19 миллиметров. Такие комплекты могут быть установлены на долбежно-сверлильные станки.

Принцип действий и конструкция сверла Уаттса

Сверление квадратных отверстий при помощи сверла Уаттса основано на принципе вращательного движения треугольника Рело по специфичной эксцентрической траектории.

Форма сверла не повторяет в точности скругленный треугольник, но своими режущими кромками вписывается в его форму.

Сверло имеет такую форму вырезов для того, чтобы отводить стружку из рабочей зоны, а также максимально снизить момент инерции инструмента.

К тому же уменьшение массы инструмента способствует снижению нагрузок на шпиндель металлорежущего станка, а заостренные кромки повышают режущие возможности сверла.

Кроме сверла Уаттса для работы обязательно понадобится переходной шпиндель, который обеспечит попеременное смещение центра инструмента и задаст нужную для работы траекторию.

Он состоит из переходного крепления для соединения со шпинделем станка, зубчатого венца, приводной шестерни и шестерни зацепления, а также качающихся втулок. Для использования квадратного сверла с бытовым электроинструментом производители выпускают специальные накладные шаблоны с карданной передачей.

Принцип действий и конструкция треугольник Рело

Треугольник Рело представляет собой плоскую геометрическую фигуру. Она образуется при соединении вершин равностороннего треугольника дугами окружностей, проведенными из каждой вершины этого же треугольника.

Особенность треугольника Рело состоит в том, что при совершении качательного движения его вершины описывают траекторию почти идеального квадрата.

Единственным недостатком такого вращения треугольника Рело является то, что в углах квадрата остаются небольшие скругления.

При необходимости получения квадратного отверстия с внутренними углами 90 градусов его придется доработать. Это можно сделать вручную с помощью напильников и рашпилей либо на долбежных станках.

Альтернативные варианты для проделывания квадратного отверстия

Хотя сверло Уаттса является наиболее производительным и точным инструментом для получения квадратных отверстий, нужно еще рассказать, как просверлить квадратное отверстие другими способами.

Для этого существует несколько неплохих методов. При работе с квадратными сверлами полученное в заготовке отверстие будет иметь закругления небольшого радиуса, которые затем необходимо устранять другими операциями. К тому же, нет возможности работы с деталями значительной толщины.

Рассмотрим эти методы подробнее:

  • В условиях производства наиболее точным чистовым способом вырезки отверстия квадратного сечения является лазерная резка.
    Но для этого необходимо иметь в парке оборудования дорогостоящие сложные станки с ЧПУ.
  • Еще одним способом является высверливание в детали круглого отверстия диаметром описанной по квадрату окружности. Затем углы отверстия завариваются при вставленном шаблоне. Этот метод требует наличия сварочного аппарата и соответствующих навыков.
  • В условиях серийного производства при работе с листовым и тонкостенным металлом квадратные отверстия получают методом листовой штамповки. В единичном производстве это не актуально, поскольку требует изготовления вырубных или пробивных штампов.
  • При работе в домашних условиях, если квадратное отверстие нужно не совсем мелких размеров, то просверлить его можно следующим способом. В детали обычным сверлом по металлу выполняют круглое отверстие диаметров вписанной в квадрат окружности. Затем придают воображаемым углам и граням квадрата прямолинейность с помощью напильника и долота.
  • Для работы с металлом небольшой толщины также выпускаются специальные пробойники квадратного сечения.
    Максимальный их размер составляет 70 на 70 миллиметров.

Сверление квадратных отверстий в металле — РИНКОМ

Содержание

Сверление квадратных отверстий в металле

  1. Инструмент для сверления квадратных отверстий
  2. Особенности применения сверл для квадратных отверстий
    1. Что используют на производстве
    2. Что используют в быту
  3. Иные способы получения квадратных отверстий в металле
  4. Где купить приспособления для сверления квадратных отверстий в металле

Тема этой статьи — сверление квадратных отверстий в металле. Для этого есть различные способы. О том, как сделать квадратное отверстие в металле, мы расскажем ниже.


Фотография №1: квадратное отверстие в металлической заготовке

Инструмент для сверления квадратных отверстий

Для сверления квадратных отверстий применяют специальные сверла Уаттса. Они отличаются от обычных инструментов рабочими частями, имеющими особую конструкцию. В ее основе – треугольник Рело.


Изображение №1: треугольник Рело и его свойства

Эта фигура представляет собой пересечение трех равных кругов. Самое важное свойство треугольника Рело заключается в том, что если провести к такому треугольнику пару параллельных опорных прямых, то расстояние между ними будет всегда постоянным. Как видно на рисунке выше, если вращать треугольник Рело по траектории, описываемой 4-мя эллипсоидными дугами, получается квадрат с незначительными скруглениями в углах.

Наработки Рело использовал английский инженер Г. Уаттс. Именно он создал сверло для квадратных отверстий, названное в его честь — сверло Уаттса. Рабочая часть имеет вот такой профиль.

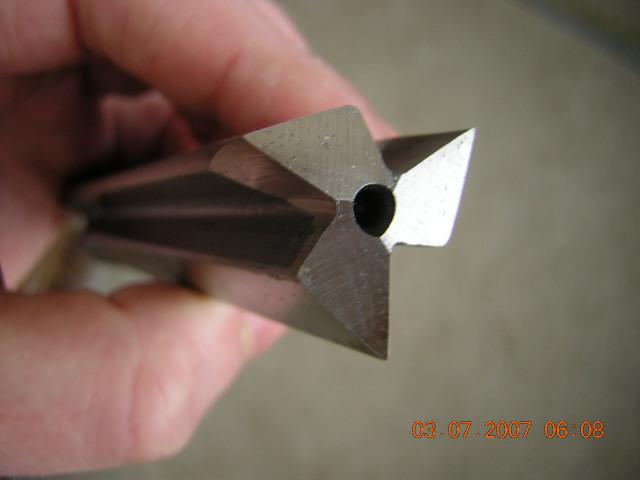

Изображение №2: сверло Уаттса и профиль его рабочей части

Особенности применения сверл для квадратных отверстий

Стандартные сверла Уаттса, предназначенные для сверления квадратных отверстий в металле, изготавливают из стали У8. Закалка производится до получения твердости инструментов в пределах от HRC 52 до HRC 56. В тяжелых условиях эксплуатации используют инструменты из легированной стали Х12. Твердость материала варьируется в пределах от HRC 56 до HRC 60.

Самая важная особенность применения этих сверл для квадратных отверстий на производстве и в быту заключается в необходимости использования дополнительных приспособлений для фиксации инструментов и перемещения рабочих частей по вышеописанной траектории.

Что используют на производстве

Для фиксации сверл для квадратных отверстий в металле на станках используют специальные шпиндели-переходники. Они состоят из:

  1. корпусов;

  2. зубчатых венцов;

  3. переходников под основные шпиндели;

  4. приводных шестерней;

  5. шестерней зацепления;

  6. качающихся втулок.


Изображение №3: сверление квадратного отверстия в металле на станке

Что используют в быту

При использовании дрелей сверла для квадратных отверстий закрепляют при помощи специальных рамок. Их соединяют с патронами карданными передачами. Для этого используют особые переходники, состоящие из:

  1. корпусов;

  2. плавающих хвостовиков;

  3. качающихся колец;

  4. сменных втулок;

  5. опорных шариков;

  6. крепежных винтов.


Изображение №4: принцип получения квадратных отверстий сверлами Уаттса в домашних условиях с применением обычных дрелей

Иные способы получения квадратных отверстий в металле

Кроме обработки заготовок сверлами Уаттса для получения квадратных отверстий в металле используют следующие методы и технологии.

  1. Лазерная резка. Это наиболее эффективный способ получения квадратных отверстий в металле с заданными параметрами. Точность находится на максимальном уровне. Лазерная резка квадратных отверстий производится на сложных и дорогостоящих станках с ЧПУ.

  2. Применение обычных сверл и напильников. Метод выглядит так.

    1. На поверхность заготовки наносят разметку (вычерчивается квадрат).
    2. В углах квадрата при помощи керна намечают центры вспомогательных отверстий.
    3. Их высверливают сверлом малого диаметра.
    4. При помощи крупного сверла удаляют большую часть материала внутри отверстия.
    5. Углы и поверхности будущего квадратного отверстия выравнивают напильником.
  3. Использование сварки. Этот метод предполагает высверливание отверстия, диаметр которого равен длине стенки квадрата. Затем мастер вставляет шаблон и заваривает углы.

  4. Штамповка. Этот метод получения квадратных отверстий применяют при обработке тонких металлических заготовок. Используются пробивные и вырубные штампы.

  5. Проделывание квадратных отверстий в металле при помощи пробойников. Этот метод также применяют при работе с заготовками небольшой толщины. С использованием пробойников в металле проделывают квадратные отверстия размером до 70*70 мм. В продаже имеются специальные комплекты, состоящие из пробойников, матриц, ограничителей, направляющих втулок и пуансонодержателей. Для силового воздействия используют гидравлические домкраты.


Фотография №2: лазерная резка — самая эффективная технология!

Где купить приспособления для сверления квадратных отверстий в металле

Мы предлагаем выгодные цены на сверла по металлу и все остальные приспособления. Свяжитесь со специалистом нашего интернет-магазина и закажите необходимые инструменты с доставкой до двери. Надежность и высшее качество гарантируются!

Сверло уаттса по металлу - Яхт клуб Ост-Вест

Просверлить круглое отверстие в материале любой плотности по силам каждому. А как быть, если необходимо квадратное отверстие? Многим покажется неправдоподобной возможность высверлить квадрат в мягкой податливой древесине или в детали из прочного металла. Справляется с этой непростой задачей сверло Уаттса.

История с геометрией

Мастера и сегодня для получения квадратного отверстия просверливают круглую дырочку соответствующего диаметра и специальными инструментами продалбливают уголки. Гораздо быстрее и проще выполнить эту операцию можно «квадратным» сверлом Уаттса. Основой его конструкции является треугольник Рёло – фигура, образованная пересечением трёх одинаковых окружностей. Радиусы этих кругов равны стороне правильного треугольника, и его вершины являются центрами окружностей.

Фигура носит имя немецкого учёного Франца Рёло, так как он первым детально исследовал свойства полученного треугольника и применял их в своих изобретениях. Однако геометрия треугольника Рёло использовалась в форме окон при строительстве церкви Богоматери в Брюгге ещё в XIII веке. В начале XVI века Леонардо Да Винчи изобразил «карту мира» на четырёх треугольниках Рёло. Эта фигура встречается в его манускриптах и Мадридском кодексе. В XVIII веке треугольник из равных дуг трёх окружностей продемонстрировал известный математик Леонард Эйлер. В 1916 году английский работающий в США инженер Гарри Уаттс разработал и запатентовал фрезу для квадратных отверстий в «плавающем» патроне.

Особенности сверла Уаттса

Уникальное изобретение позволяет получать отверстия почти правильной формы: углы квадрата скруглены небольшим радиусом. Необработанная площадь квадратного отверстия не превышает 2%. Отличительной чертой треугольного сверла Уаттса является то, что при вращении его центр описывает дугообразные эллипсоидные кривые, а не стоит на месте как у традиционного спирального сверла. Вершины треугольника при таком движении вычерчивают квадрат с параллельными идеально ровными сторонами. Патрон для такой фрезы имеет оригинальную, не препятствующую движению, конструкцию.

Строение сверла для квадратных отверстий

При сверлении отверстий образуется стружка, и фреза должна иметь канавки для ее отвода. Профиль рабочей части сверла Уаттса представляет собой треугольник Рёло с вырезанными из него тремя половинками эллипсов.

  1. Снижается инерция сверла.
  2. Уменьшается нагрузка на шпиндель.
  3. Повышается способность сверла резать.

Обычно квадратные отверстия проделываются на токарных или фрезерных протяжных станках. Сверло для квадратных отверстий фиксируется патроном станка специальным переходником. Для бытового использования квадратной фрезы производители предлагают накладные рамки, соединяющиеся с патроном карданной передачи и сообщающие режущему инструменту эксцентрические перемещения. Глубина отверстия соответствует толщине рамки.

Сталь для сверла

Сегодня качественные свёрла, работающие быстро и долго, производятся из высоколегированных марок стали. В своём составе такие сплавы содержат более 10% легирующих добавок, таких как вольфрам, хром, ванадий и молибден. Различное процентное соотношение элементов и разнообразные методы закалки стали образуют сплавы, различающиеся по уровню твёрдости, вязкости, сопротивлению нагрузке при ударе, стоимости и другим характеристикам.

  • Изделия из металла чаще всего нуждаются в отверстиях для скрепления: резьбового соединения, клёпок и прочих видов соединения.
  • Свёрла по металлу возможно применять и при работе с более мягкими материалами, например, с древесиной.
  • Технология производства этого типа изделий аналогична принципам производства свёрл для различных направлений применения.

В России и многих других странах наибольшим спросом пользуются свёрла из быстрорежущей стали марки Р6М5, имеющей в составе вольфрам и молибден. Существенно повышается прочность и цена изделий при добавлении в сплав кобальта или покрытием свёрл охлаждающим титан-нитридным напылением.

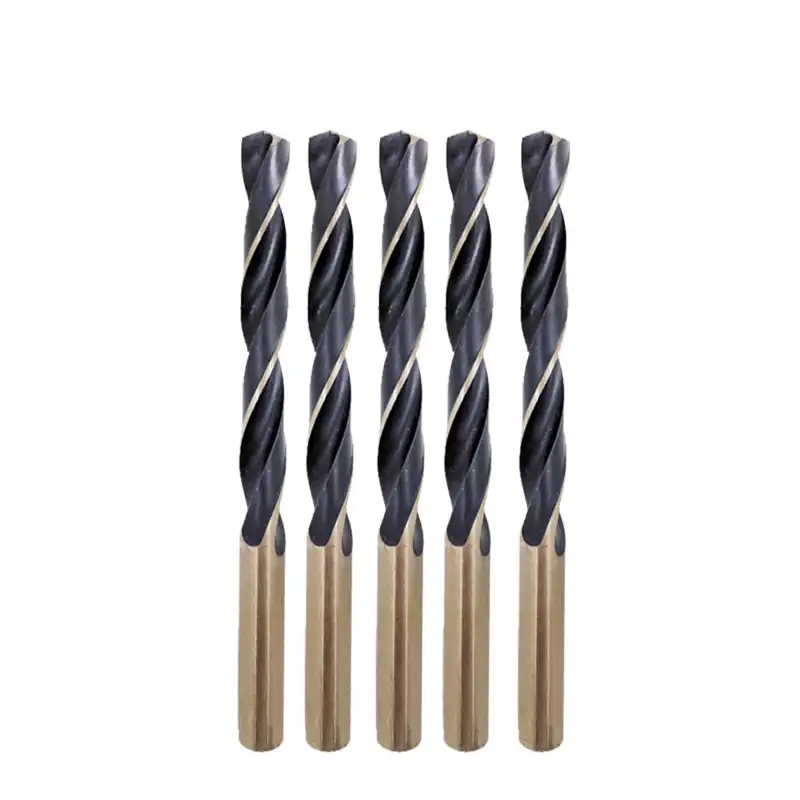

Виды сверл для изделий из металла

Свёрла по металлу используются для проделывания отверстий в изделиях из бронзы, чугуна, меди, стали разных марок, металлокерамики и прочих материалов. Для сверления вязкой труднообрабатываемой стали применяются высокопрочные изделия с добавлением кобальта. При работе спиральными свёрлами стружка отводится по двум продольным канавкам. По форме хвостика такие инструменты делятся на три типа:

Определения качества по цвету

Качество сверла по любому материалу определяется прежде всего по его цвету:

  • Чёрный цвет имеют инструменты повышенной износостойкости, так как на финишной стадии изготовления они обрабатываются паром.
  • Термически обработанные изделия не имеют внутреннего напряжения, отличаются высокой стойкостью к высоким температурам и не деформируются при работе с твердосплавными сталями. Такие свёрла имеют слегка золотистый оттенок.
  • Самые качественные и прочные имеют яркий золотистый цвет. Они покрыты уменьшающим трение нитридом титана.
  • Обычные необработанные свёрла серого цвета имеют минимальный срок эксплуатации и самую низкую цену.

Размерный ряд

Рабочие размеры свёрл по металлу представлены современными производителями в широком диапазоне. ГОСТом предусматривается разделение таких изделий на типы в соответствии определённым размерам.

СерияКороткаяУдлинённаяДлинная
диаметр, мм0,3-200,3-201-20
20-13119-20556-254

ГОСТы 4010-77, 886-77 и 10902-77 регламентируют классификацию свёрл по длине и диаметру.

Как выбрать сверло для стекла или керамики

Профессиональные мастера в своей коллекции имеют свёрла для каждого материала: кирпича и бетона, металла и пластика, алмазное сверло по стеклу и керамике. Стекло – крайне капризный материал и требует применения качественного и прочного сверла. Стеклянные и керамические поверхности поддаются обработке свёрлами с алмазным напылением на рабочем конце. Качество таких изделий определяется методом их изготовления. Самые тонкие и недорогие свёрла изготавливаются гальваническим методом. Более крепкие инструменты производятся порошковым способом. Их отличает долговечность и стабильность работы. Относительно недорогие высокопрочные свёрла с повышенной абразивностью производятся современным вакуумным методом.

Чтобы просверлить отверстие в стеклянной поверхности, необходимо иметь хорошие навыки. Этот долгий и кропотливый процесс проводится плавно и медленно на максимальных оборотах без нажима только алмазным сверлом, установленным строго вертикально. Отверстие необходимо постоянно смачивать водой для охлаждения. Это действие скорее похоже на выцарапывание дырочки алмазными крупицами.

Если иметь под рукой необходимые инструменты и свёрла нужного размера, любые ремонтные работы пройдут быстро и качественно.

О том, как просверлить отверстие круглой формы, знает практически каждый, а про сверло для квадратных отверстий известно далеко не всем. Между тем просверлить отверстие квадратной формы можно как в изделиях из мягкой древесины, так и в более твердых металлических деталях. Для решения такой задачи используются специальные инструменты и приспособления, принцип действия которых основан на свойствах простейших геометрических фигур.

Принципы действия и конструкция

Для того чтобы просверлить квадратное отверстие, обычно используют сверло Уаттса, в основу конструкции которого положена такая геометрическая фигура, как треугольник Рёло. Одна из важнейших особенностей такой фигуры, представляющей собой область пересечения трех равных кругов, состоит в следующем: если к такому треугольнику провести пару параллельных опорных прямых, то расстояние между ними будет всегда постоянным. Таким образом, если двигать центр треугольника Рёло по траектории, описываемой четырьмя эллипсоидными дугами, его вершины будут вычерчивать практически идеальный квадрат, у которого будут лишь несколько скруглены вершины.

Свойство треугольника Рёло

Уникальные свойства треугольника Рёло позволили создать сверла для квадратных отверстий. Особенностью использования такого инструмента является то, что ось его вращения должна не оставаться на месте, а перемещаться по вышеописанной траектории. Естественно, этому перемещению не должен препятствовать патрон оборудования. При использовании такого сверла и соответствующей оснастки квадратное отверстие получается с идеально ровными и параллельными сторонами, но с немного скругленными углами. Площадь таких необработанных инструментом уголков составляет лишь 2% от площади всего квадрата.

Изготовление устройства для сверления квадратных отверстий

Используя сверла Уаттса, работающие по принципу треугольника Рёло, можно выполнять сверление квадратных отверстий в металлических заготовках даже на обычном станке, не оснащенном специальными насадками. Для того же, чтобы создать квадратное отверстие в деревянной детали, можно использовать и обычную дрель, но для этого ее необходимо оснастить дополнительными приспособлениями.

Изготовить несложное устройство, позволяющее просверлить квадратные отверстия в деревянных заготовках, можно по следующим рекомендациям.

  • Для начала, используя лист фанеры или деревянную доску небольшой толщины, необходимо сделать сам треугольник Рёло, геометрические параметры которого должны соответствовать диаметру применяемого сверла Уаттса.
  • Сверло надо жестко зафиксировать на поверхности изготовленного треугольника.
  • Чтобы треугольник Рёло и закрепленное на нем сверло перемещались по требуемой траектории, необходимо изготовить деревянную направляющую рамку. Во внутренней части рамки следует вырезать квадрат с геометрическими параметрами, полностью соответствующими размерам отверстия, которое вы собираетесь просверлить.
  • Рамка при помощи специальной планки фиксируется на дрели, при этом центр треугольника Рёло, помещаемого в направляющую рамку, должен совпадать с осью вращения патрона электроинструмента.
  • Для того чтобы сообщить сверлу для выполнения квадратного отверстия крутящий момент, но при этом не создать ограничений для перемещения инструмента в поперечном направлении, хвостовик соединяют с патроном дрели посредством передаточного механизма, работающего по принципу карданного вала грузового автомобиля.
  • Деревянную заготовку, в которой необходимо просверлить квадратное отверстие, следует надежно зафиксировать, при этом расположить ее так, чтобы центр будущего отверстия строго совпадал с осью вращения используемого для обработки сверла.

Чертеж деталей приспособления для сверления квадратного отверстия

Таблица 1. Размеры направляющих втулок

Таблица 2. Размеры сверл (нажмите для увеличения)

Собрав такое несложное устройство, надежно зафиксировав все элементы его конструкции и обрабатываемую заготовку, можно включать электрическую дрель и начинать процесс сверления.

Как уже говорилось выше, просверленное при помощи такого устройства квадратное отверстие будет иметь абсолютно ровные и параллельно расположенные стороны, но его угловые участки будут слегка закруглены. Решить проблему с закругленными углами несложно: можно доработать их при помощи обычного надфиля.

Следует иметь в виду, что используют вышеописанное приспособление, не отличающееся высокой жесткостью, для сверления отверстий квадратной формы в деревянных заготовках небольшой толщины.

Сверло Уаттса и сделанное с его помощью квадратное отверстие в металлической заготовке

Проблем с образованием круглых отверстий в металле, как правило, не возникает. Сегодня в продаже можно встретить просто огромное количество сверл, некоторые могут применяться для образования квадрата или прямоугольника. Для решения подобной задачи также используются специальные приспособления.

Cверло или фреза

Часто квадратные отверстия получают при применении фрез. Подобный инструмент получил крайне широкое распространение, однако в некоторых случаях квадратные отверстия в металле проще получить при использовании сверл. Примером назовем следующие моменты:

  1. Работа проводится редко, поэтому нужно снизить затраты на приобретении специального инструмента. Фрезы обходятся намного дороже.
  2. Небольшая площадь обработки. Геометрическая форма распространенных фрез определяет ограничения по их минимальному размеру.
  3. Нужно получить сквозное отверстие в металле с большой толщиной.

Описание треугольника Рело

Кроме этого, фрезы устанавливаются в станках, которые обходятся дорого, но и для сверления обычное оборудование не подойдет. Это связано с тем, что сверло должно передвигаться по определенной траектории.

Устройство и принцип работы

Сверло для квадратных отверстий Уаттса создано на основе формы треугольника Рело. Среди особенностей можно отметить:

  1. Рабочая часть сверла образуются при формировании области пересечения трех равных кругов особой формы.
  2. Если расположить у треугольников рабочей части сверла несколько параллельных опорных прямых, то расстояние между ними будет одинаковым.
  3. Во время работы ось сверла должна перемещаться по определенной траектории, за счет чего и получается квадрат или прямоугольник.

ЧПУ для пробивания квадратных отверстий

Стоит учитывать, что получаемый прямоугольник или квадрат имеет немного закругленные углы. Устройства для сверления квадратных отверстий Уаттса не должно ограничивать передвижение патрона со сверлом, иначе получить рассматриваемую форму не получится. Принципы действия и конструкция рекомендуемого оборудования позволяют создать его своими руками при использовании подручных материалов.

Альтернативные способы получения квадратных отверстий

Получение радиусных дуг приводит к существенному снижению качества получаемого изделия. Именно поэтому часто рассматривается возможность использования других методов получения квадратного отверстия:

  1. Лазерные установки сегодня получили широкое распространение. Они могут применяться для обработки по заданной траектории, при фокусировании луча происходит нагрев металла, за счет чего образуется требуемая поверхность.
  2. Метод штамповки применяется на протяжении длительного периода. Он предусматривает использование специального оборудования, которое способно оказывать высокое давление на листовые и другие заготовки. Недостаток метода заключается в высокой стоимости оборудования, а также в возможности получения только неглубоких выемок.
  3. При применении газовой сварки также можно образовать прямоугольную форму. Однако подобная технология характеризуется невысокой практичностью в применении, получаемые изделия низкокачественные.

В продаже встречаются специальные комплекты пробойников, которые также могут применяться в рассматриваемом случае. Комплект представлен сочетанием следующих элементов:

  1. Втулка для направления пробойника.
  2. Специальный держатель.
  3. Кольцевой ограничитель хода.
  4. Матрица.

Для того чтобы оказать высокую нагрузку на рабочий инструмент применяется гидравлический домкрат. Подобная технология характеризуется тем, что получаемая фигура имеет чистые и ровные грани, то есть дополнительная механическая обработка для повышения качества поверхностей не требуется.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Уаттса и треугольник Рело для сверления квадратных отверстий по дереву и другим материалам

Если с высверливанием круглых отверстий у современных мастеров проблем в большинстве случаев не возникает, то квадратное под силу выточить не каждому. Однако это не так сложно, как кажется на первый взгляд, причем как в древесине, так и в металле. Чтобы решить эту задачу, необходимо использование специальных инструментов и приспособлений. Интересно, что каждое из них действует по принципу самых простых фигур геометрии.

Особенности

По своему конструктивному устройству приспособление для высверливания квадратных отверстий является скорее фрезой, а не сверлом. Однако отечественным мастерам привычнее называть его сверлом, да и фирмы-изготовители именуют изделие именно так.

Согласно кинематике, в соответствии с которой происходит перемещение этого устройства, очевидно, что срез обрабатываемого материала происходит исключительно посредством боковой поверхности, а точнее – 4-х таких поверхностей. Такой способ характерен не для сверла, а для фрезы. Но вращательных движений недостаточно для высверливания качественного и ровного квадратного отверстия. Фреза должна не только вращаться, но и совершать качательные движения – также вокруг оси.

Важно и то, что вращение и покачивание должны быть направлены во взаимно противоположные стороны.

С какой скоростью сверло-фреза будет вращаться, можно выяснить, лишь исходя из характеристик электродрели или иного инструмента, которым планируется работать. Однако нужно учитывать, что сверление квадратного отверстия будет происходить не очень быстро, и производительность работы будет невысокой.

Одного треугольника Рёло для получения квадратного отверстия недостаточно – нужно, чтобы на сверле имелись канавки, по которым будет производиться отведение стружки, являющейся отходами от сверления. Именно по этой причине на рабочей поверхности сверла вырезается 3 полуэллиптических окружности.

За счет этого осуществляется снижение момента инерции фрезы, уменьшается нагрузка на шпиндель, при этом происходит повышение режущей способности насадки.

Виды и их устройство

Для высверливания отверстий в форме квадрата чаще всего используются сверла Уаттса. Особенностью их конструкции является то, что в основе лежит не квадрат, а треугольник, называемый треугольником Рёло. Принцип действия сверла такой: треугольник двигается по эллипсоидным дугам, при этом своими вершинами он будет очерчивать квадрат идеальной формы. Единственным недостатком может считаться легкое закругление вершин 4-угольника. Квадрат получится в случае, если эллипсоидных дуг будет 4, а движение треугольника Рёло – равномерным.

Нужно отметить, что треугольник Рёло – конструкция, уникальная по своим свойствам. Только благодаря ему и стало возможным создание сверл для высверливания отверстий в форме квадрата. При эксплуатации этого изделия важно помнить, что ось, по которой оно вращается, обязательно должна описывать эллипсоидные дуги, а не стоять в одной точке. Устройство патрона оборудования должно быть таким, чтобы не мешать треугольнику совершать движение. Если треугольник движется четко по правилам, то итогом высверливания станет ровный квадрат, а обработка не затронет только 2% от его общей площади (за счет скругления уголков).

Как пользоваться?

При использовании сверл Уаттса нет необходимости в специальных станках с насадками. Достаточно обычного станка, если вы планируете работать с металлом. Что касается древесины, взятой в качестве обрабатываемого материала, то для сверления отверстий в ней достаточно обычной дрели, правда, немного усовершенствованной при помощи дополнительных приспособлений.

Для изготовления такого устройства нужно выполнить ряд шагов.

  • В первую очередь нужно обзавестись фанерным листом или деревянной доской, но не очень толстой. Разумеется, понадобится и непосредственно треугольник Рёло с геометрическими параметрами, соответствующими диаметру используемого сверла Уаттса.
  • Произвести жесткую фиксацию сверла на получившемся треугольнике.
  • Для перемещения треугольника с закрепленным сверлом в соответствии с нужной траекторией потребуется деревянная направляющая рамка. Внутри нее вырезается квадратное отверстие, параметры которого такие же, как у того отверстия, что планируется к высверливанию. То, какую толщину имеет рамка, очень важно – она определяет, какой глубины отверстие можно высверлить.
  • Рамку нужно четко зафиксировать в патроне дрели таким образом, чтобы было полное совпадение центра треугольника и оси, по которой вращается патрон электродрели.
  • Вращение сверла должно быть правильным. Для этого оно должно свободно перемещаться вдоль и поперек. Чтобы это обеспечить, необходим передаточный механизм, который и соединит патрон электродрели с хвостовиком насадки. Принцип работы передаточного механизма такой же, какой имеет карданный вал в любом грузовике.
  • Закрепление деревянной заготовки также должно быть тщательным. Располагают ее таким образом, чтобы ось вращения насадки четко совпала с центром планируемого квадратного отверстия.

Конструкция переходника (передаточного механизма) несложная. В ней есть корпус, плавающий хвостовик, специальное качающееся кольцо, крепежные винты и опорные шарики. Особенностью является сменная втулка – она нужна для того, чтобы можно было закрепить патроны различных станков для обработки металла. Сменить насадку можно довольно быстро.

Как только сборка устройства окончена, а каждый элемент зафиксирован, электрическая дрель готова к тому, чтобы начать высверливание. Да, углы отверстия не будут равны 90 градусов, а будут скруглены, но это решаемая проблема. Округлости дорабатываются самым обычным надфилем. Нужно помнить, что подобное устройство применимо для работы по дереву, причем на не слишком толстых его листах. Это связано с тем, что и сама конструкция не очень жесткая.

Сверло Уаттса имеет недостаток – обрабатывать с его помощью материалы, имеющие большую толщину, не получится.

Здесь на помощь мастерам приходит сварочный аппарат или метод штамповки.

Пробойники для отверстий в форме квадрата продаются комплектами различных размеров и толщины. В комплекте есть (помимо самого пробойника) матрица, держатель в форме кольца, ограничивающий элемент, и втулка, с помощью которой направляется пробойник.

Чтобы усилить воздействие на штамп, эффективно использование гидравлического домкрата. Отверстия получаются чистыми, ровными, без зазубрин. Особенно качественными считаются инструменты канадской марки Veritas.

Если вы являетесь обладателем инвертора для сварки, можно просто выжечь отверстие любой формы, в том числе и квадратной, конечно, если речь идет о металле как обрабатываемом материале. Чтобы получить отверстие в виде квадрата, необходимо сначала обзавестись заготовкой. Ею является графитовый квадрат того же размера, какой планируется высверлить. Оптимально использовать графит марки ЭЭГ или МПГ.

Работа начинается с формирования круглого отверстия такого размера, чтобы туда вошла графитовая заготовка. После того как заготовка вставлена и закреплена, ее обваривают по периметру. Далее нужно лишь извлечь графитовый квадрат, после чего произвести зачистку и шлифовку получившегося отверстия.

Подробнее смотрите далее.

Сверление квадратных отверстий: принципы и варианты получения

Иногда во время ремонтных или слесарных операций требуется заготовке из металла сделать квадратное отверстие. Использование стандартных круглых сверл в сочетании с ручной доработкой до нужной формы — трудоемкий и малоэффективный способ. Поэтому сверление квадратных отверстий обычно выполняют с помощью специального инструмента — сверла Уаттса. Оно обеспечивает максимальную точность обработки и позволяет получать профиль с минимальными отклонениями от заданных параметров.

История появления инструмента

В основе конструкции сверла Уаттса — треугольник Рело. Для получения такой фигуры необходимо начертить равносторонний треугольник и три окружности. Их центры располагаются в углах треугольника, а радиус равен его стороне. В результате получается треугольник со скругленными сторонами. Инженер из Германии Ф.Рело заметил, что при определенных способах вращения у новой фигуры траектория максимально приближена к квадрату.

Треугольник Рело:

В 1916 году Уаттс оформил патент на специальное приспособление. Его техническая разработка обеспечила перемещение сверла таким образом, чтобы гарантированно получать отверстия квадратной формы.

Сверло Уаттса:

Особенности конструкции и применения

Для изготовления инструмента используют углеродистую и легированную сталь, твердость которой составляет от 52 до 60 HRC. Сверла различаются диаметром, и конструкцией хвостовика, и применяются для обработки заготовок разной толщины.

Рабочая часть инструмента имеет профиль в виде треугольника Рело с тремя выемками. Такая форма обеспечивает удаление стружки и сокращает момент инерции. Кроме того, значительно уменьшается нагрузка на шпиндель и повышается режущая способность инструмента.

При сверлении квадратного отверстия с помощью приспособления Уаттса получают квадрат с несколько скругленными углами. При этом он имеет параллельные стороны и идеальной геометрией. Площадь углов составляет не более 2% от всей поверхности фигуры.

Сверло Уаттса применяют вместе с другой оснасткой. При работе на станках используют специальный шпиндель-переходник. Он имеет сложную конструкцию и обеспечивает попеременное смещение центра инструмента и движение по нужной траектории.

Для обработки заготовок в бытовых условиях применяют накладные рамки. Они закрепляют сверла и соединяются с патронами с помощью переходника. При наличии такой оснастки сверление можно выполнять на токарных и фрезерных протяжных станках.

Другие варианты получения квадратных отверстий

Помимо специальных сверл для изготовления квадратных отверстий используют и другие способы. К ним относятся:

  • Лазерная резка. Позволяет получать отверстия с максимально точной геометрией и выполняется на станках с ЧПУ.
  • Листовая штамповка. Она осуществляется с помощью пробивных или вырубных штампов, и применяется при серийном производстве.
  • Высверливание со сваркой. В детали сверлом делают круглое отверстие, диаметр которого совпадает с аналогичным параметром описанной вокруг квадрата окружности. Затем, используя сварочный аппарат и шаблон из графита марок МПГ или ЭЭГ, заваривают углы.
  • С помощью пробойника. Применяется для небольших отверстий, размер которых не превышает 70X70 мм.

В домашних условиях отверстие квадратного сечения можно получить из круглого, придав нужную форму с помощью долота и напильника. Сначала на заготовке намечают квадрат нужного размера. Затем в его углах делают вспомогательные отверстия сверлом малого диаметра, а крупным удаляют металл внутри разметки. В завершении граням и углам придают прямолинейность, используя напильник и долото. Если необходимо сделать квадратное отверстие в древесине, применяют специальный комплект, состоящий из внутреннего сверла диаметром от 6 до 18 мм и долота.

сверло Уаттса и треугольник Рело

О том, как просверлить отверстие круглой формы, знает практически каждый, а про сверло для квадратных отверстий известно далеко не всем. Между тем просверлить отверстие квадратной формы можно как в изделиях из мягкой древесины, так и в более твердых металлических деталях. Для решения такой задачи используются специальные инструменты и приспособления, принцип действия которых основан на свойствах простейших геометрических фигур.

Сверло Уаттса

Принципы действия и конструкция

Для того чтобы просверлить квадратное отверстие, обычно используют сверло Уаттса, в основу конструкции которого положена такая геометрическая фигура, как треугольник Рёло. Одна из важнейших особенностей такой фигуры, представляющей собой область пересечения трех равных кругов, состоит в следующем: если к такому треугольнику провести пару параллельных опорных прямых, то расстояние между ними будет всегда постоянным. Таким образом, если двигать центр треугольника Рёло по траектории, описываемой четырьмя эллипсоидными дугами, его вершины будут вычерчивать практически идеальный квадрат, у которого будут лишь несколько скруглены вершины.

Свойство треугольника Рёло

Уникальные свойства треугольника Рёло позволили создать сверла для квадратных отверстий. Особенностью использования такого инструмента является то, что ось его вращения должна не оставаться на месте, а перемещаться по вышеописанной траектории. Естественно, этому перемещению не должен препятствовать патрон оборудования. При использовании такого сверла и соответствующей оснастки квадратное отверстие получается с идеально ровными и параллельными сторонами, но с немного скругленными углами. Площадь таких необработанных инструментом уголков составляет лишь 2% от площади всего квадрата.

Изготовление устройства для сверления квадратных отверстий

Используя сверла Уаттса, работающие по принципу треугольника Рёло, можно выполнять сверление квадратных отверстий в металлических заготовках даже на обычном станке, не оснащенном специальными насадками. Для того же, чтобы создать квадратное отверстие в деревянной детали, можно использовать и обычную дрель, но для этого ее необходимо оснастить дополнительными приспособлениями.

Изготовить несложное устройство, позволяющее просверлить квадратные отверстия в деревянных заготовках, можно по следующим рекомендациям.

  • Для начала, используя лист фанеры или деревянную доску небольшой толщины, необходимо сделать сам треугольник Рёло, геометрические параметры которого должны соответствовать диаметру применяемого сверла Уаттса.
  • Сверло надо жестко зафиксировать на поверхности изготовленного треугольника.
  • Чтобы треугольник Рёло и закрепленное на нем сверло перемещались по требуемой траектории, необходимо изготовить деревянную направляющую рамку. Во внутренней части рамки следует вырезать квадрат с геометрическими параметрами, полностью соответствующими размерам отверстия, которое вы собираетесь просверлить.
  • Рамка при помощи специальной планки фиксируется на дрели, при этом центр треугольника Рёло, помещаемого в направляющую рамку, должен совпадать с осью вращения патрона электроинструмента.
  • Для того чтобы сообщить сверлу для выполнения квадратного отверстия крутящий момент, но при этом не создать ограничений для перемещения инструмента в поперечном направлении, хвостовик соединяют с патроном дрели посредством передаточного механизма, работающего по принципу карданного вала грузового автомобиля.
  • Деревянную заготовку, в которой необходимо просверлить квадратное отверстие, следует надежно зафиксировать, при этом расположить ее так, чтобы центр будущего отверстия строго совпадал с осью вращения используемого для обработки сверла.

Чертеж деталей приспособления для сверления квадратного отверстия

Таблица 1. Размеры направляющих втулок

Таблица 2. Размеры сверл (нажмите для увеличения)

Собрав такое несложное устройство, надежно зафиксировав все элементы его конструкции и обрабатываемую заготовку, можно включать электрическую дрель и начинать процесс сверления.

Как уже говорилось выше, просверленное при помощи такого устройства квадратное отверстие будет иметь абсолютно ровные и параллельно расположенные стороны, но его угловые участки будут слегка закруглены. Решить проблему с закругленными углами несложно: можно доработать их при помощи обычного надфиля.

Следует иметь в виду, что используют вышеописанное приспособление, не отличающееся высокой жесткостью, для сверления отверстий квадратной формы в деревянных заготовках небольшой толщины.

Сверло Уаттса и сделанное с его помощью квадратное отверстие в металлической заготовке

Оценка статьи:

Загрузка...

Поделиться с друзьями:

Сверло Уаттса для сверления квадратных отверстий: описание, размеры

Просверлить круглое отверстие в материале любой плотности по силам каждому. А как быть, если необходимо квадратное отверстие? Многим покажется неправдоподобной возможность высверлить квадрат в мягкой податливой древесине или в детали из прочного металла. Справляется с этой непростой задачей сверло Уаттса.

История с геометрией

Мастера и сегодня для получения квадратного отверстия просверливают круглую дырочку соответствующего диаметра и специальными инструментами продалбливают уголки. Гораздо быстрее и проще выполнить эту операцию можно «квадратным» сверлом Уаттса. Основой его конструкции является треугольник Рёло – фигура, образованная пересечением трёх одинаковых окружностей. Радиусы этих кругов равны стороне правильного треугольника, и его вершины являются центрами окружностей.

Фигура носит имя немецкого учёного Франца Рёло, так как он первым детально исследовал свойства полученного треугольника и применял их в своих изобретениях. Однако геометрия треугольника Рёло использовалась в форме окон при строительстве церкви Богоматери в Брюгге ещё в XIII веке. В начале XVI века Леонардо Да Винчи изобразил «карту мира» на четырёх треугольниках Рёло. Эта фигура встречается в его манускриптах и Мадридском кодексе. В XVIII веке треугольник из равных дуг трёх окружностей продемонстрировал известный математик Леонард Эйлер. В 1916 году английский работающий в США инженер Гарри Уаттс разработал и запатентовал фрезу для квадратных отверстий в «плавающем» патроне.

Особенности сверла Уаттса

Уникальное изобретение позволяет получать отверстия почти правильной формы: углы квадрата скруглены небольшим радиусом. Необработанная площадь квадратного отверстия не превышает 2%. Отличительной чертой треугольного сверла Уаттса является то, что при вращении его центр описывает дугообразные эллипсоидные кривые, а не стоит на месте как у традиционного спирального сверла. Вершины треугольника при таком движении вычерчивают квадрат с параллельными идеально ровными сторонами. Патрон для такой фрезы имеет оригинальную, не препятствующую движению, конструкцию.

Строение сверла для квадратных отверстий

При сверлении отверстий образуется стружка, и фреза должна иметь канавки для ее отвода. Профиль рабочей части сверла Уаттса представляет собой треугольник Рёло с вырезанными из него тремя половинками эллипсов.

Такая конструкция с канавками для отвода стружек решает одновременно 3 задачи:
  1. Снижается инерция сверла.
  2. Уменьшается нагрузка на шпиндель.
  3. Повышается способность сверла резать.

Обычно квадратные отверстия проделываются на токарных или фрезерных протяжных станках. Сверло для квадратных отверстий фиксируется патроном станка специальным переходником. Для бытового использования квадратной фрезы производители предлагают накладные рамки, соединяющиеся с патроном карданной передачи и сообщающие режущему инструменту эксцентрические перемещения. Глубина отверстия соответствует толщине рамки.

Сталь для сверла

Сегодня качественные свёрла, работающие быстро и долго, производятся из высоколегированных марок стали. В своём составе такие сплавы содержат более 10% легирующих добавок, таких как вольфрам, хром, ванадий и молибден. Различное процентное соотношение элементов и разнообразные методы закалки стали образуют сплавы, различающиеся по уровню твёрдости, вязкости, сопротивлению нагрузке при ударе, стоимости и другим характеристикам.

Свёрла по металлу – самый широко используемый расходный материал для электрооборудования по нескольким причинам:
  • Изделия из металла чаще всего нуждаются в отверстиях для скрепления: резьбового соединения, клёпок и прочих видов соединения.
  • Свёрла по металлу возможно применять и при работе с более мягкими материалами, например, с древесиной.
  • Технология производства этого типа изделий аналогична принципам производства свёрл для различных направлений применения.

В России и многих других странах наибольшим спросом пользуются свёрла из быстрорежущей стали марки Р6М5, имеющей в составе вольфрам и молибден. Существенно повышается прочность и цена изделий при добавлении в сплав кобальта или покрытием свёрл охлаждающим титан-нитридным напылением.

Виды сверл для изделий из металла

Свёрла по металлу используются для проделывания отверстий в изделиях из бронзы, чугуна, меди, стали разных марок, металлокерамики и прочих материалов. Для сверления вязкой труднообрабатываемой стали применяются высокопрочные изделия с добавлением кобальта. При работе спиральными свёрлами стружка отводится по двум продольным канавкам. По форме хвостика такие инструменты делятся на три типа:

  • шестигранные,
  • конические,
  • цилиндрические.
Сверло по металлу с коническим хвостовиком при использовании вставляется напрямую в станок. Для шестигранных и цилиндрических хвостовиков необходим специальный патрон.

Определения качества по цвету

Качество сверла по любому материалу определяется прежде всего по его цвету:

  • Чёрный цвет имеют инструменты повышенной износостойкости, так как на финишной стадии изготовления они обрабатываются паром.
  • Термически обработанные изделия не имеют внутреннего напряжения, отличаются высокой стойкостью к высоким температурам и не деформируются при работе с твердосплавными сталями. Такие свёрла имеют слегка золотистый оттенок.
  • Самые качественные и прочные имеют яркий золотистый цвет. Они покрыты уменьшающим трение нитридом титана.
  • Обычные необработанные свёрла серого цвета имеют минимальный срок эксплуатации и самую низкую цену.

Размерный ряд

Рабочие размеры свёрл по металлу представлены современными производителями в широком диапазоне. ГОСТом предусматривается разделение таких изделий на типы в соответствии определённым размерам.

Свёрла по металлу разделяются на несколько категорий:
СерияКороткаяУдлинённаяДлинная
диаметр, мм0,3-200,3-201-20

длина, мм

20-13119-20556-254

ГОСТы 4010-77, 886-77 и 10902-77 регламентируют классификацию свёрл по длине и диаметру.

Как выбрать сверло для стекла или керамики

Профессиональные мастера в своей коллекции имеют свёрла для каждого материала: кирпича и бетона, металла и пластика, алмазное сверло по стеклу и керамике. Стекло – крайне капризный материал и требует применения качественного и прочного сверла. Стеклянные и керамические поверхности поддаются обработке свёрлами с алмазным напылением на рабочем конце. Качество таких изделий определяется методом их изготовления. Самые тонкие и недорогие свёрла изготавливаются гальваническим методом. Более крепкие инструменты производятся порошковым способом. Их отличает долговечность и стабильность работы. Относительно недорогие высокопрочные свёрла с повышенной абразивностью производятся современным вакуумным методом.

Чтобы просверлить отверстие в стеклянной поверхности, необходимо иметь хорошие навыки. Этот долгий и кропотливый процесс проводится плавно и медленно на максимальных оборотах без нажима только алмазным сверлом, установленным строго вертикально. Отверстие необходимо постоянно смачивать водой для охлаждения. Это действие скорее похоже на выцарапывание дырочки алмазными крупицами.

Если иметь под рукой необходимые инструменты и свёрла нужного размера, любые ремонтные работы пройдут быстро и качественно.

Полное руководство по выходной мощности блока (UWO)

Номинальные значения выходной мощности блока (UWO) на инструментах отсутствовали уже много лет. DeWalt - один из самых популярных брендов, который использует расчет UWO для представления общей мощности инструмента.

С этим связаны две неприятные проблемы. Во-первых, кажется, что люди до сих пор не понимают, на что они на самом деле смотрят. Во-вторых, другие производители не согласны с этим расчетом, что оставляет нам недоумение, как можно сравнить выходную мощность единицы с традиционными измерениями скорости и крутящего момента.

Итак, давайте посмотрим, что на самом деле означают эти термины, и посмотрим, сможем ли мы их понять.

Скорость и крутящий момент как мера мощности

Давайте поговорим о футболе на секунду

Скорость - это просто скорость вращения патрона на сверле. Крутящий момент - это то, сколько мышц он вкладывает в эту скорость. Подумайте о футболе. У вас есть маленький широкий приемник, который быстро стреляет, но у него не так много мускулов, поэтому он легко справляется, когда его поймают. Это скорость без крутящего момента.

С другой стороны, у вас есть лайнсмен, у которого достаточно мускулов, чтобы отбиваться от других больших парней, но не такая большая скорость. Это крутящий момент без учета скорости. В середине у вас есть узкий конец, у которого есть баланс быстроты и мускулатуры, и он является отличным примером сочетания скорости и крутящего момента.

Проблема использования скорости и крутящего момента в качестве ориентиров для определения мощности инструмента в том, что это может быть немного обманчиво, если вы не знаете, на что смотрите. Между ними существует баланс, который всегда приводит к компромиссу, который легче увидеть в трехскоростном упражнении.

Трансляция

В высокоскоростном режиме вы получаете максимальную скорость, но не приближаетесь к максимальному крутящему моменту; это ваш широкий приемник. Режим 2 - это ваш баланс между ними. Низкоскоростной - это ваш линейный монстр, который обеспечивает максимальный крутящий момент, но на низкой скорости. Во всех трех настройках вы получаете одинаковое количество энергии, но оно просто распределяется по-разному.

Поэтому важно знать, что когда вы смотрите на максимальную скорость и максимальный крутящий момент, вы на самом деле не видите суммарную мощность.Расчет не происходит просто путем умножения двух вместе, потому что они не могут происходить одновременно.

Это происходит из-за отношения между скоростью и крутящим моментом при любой заданной настройке и немного сложнее, чем простая задача умножения. На всякий случай, если вам интересно, Институт электроинструмента (PTI) имеет принятые в настоящее время стандарты для испытаний крутящего момента.

Он сообщает вам, какую скорость вы получите в высокоскоростном режиме и какой крутящий момент вы получите в низкоскоростном режиме.Это отлично подходит для большинства пользователей, но когда дело доходит до выяснения того, какая мощность наиболее актуальна, нам нужно посмотреть на выходную мощность (MWO).

Выходная мощность блока (UWO) как мера мощности

Выходная мощность блока (UWO) - это расчет, в котором скорость и крутящий момент умножаются вместе, а затем делятся на константу. Результат - выходная мощность единицы. Я потратил так много времени, пытаясь найти эту константу, что не решаюсь поделиться ею, поскольку никто, похоже, не заинтересован в том, чтобы обнародовать эту константу.Хммм ... может быть, я еще немного задержусь на этом и дам вам повод продолжить чтение.

Используя этот расчет, он предлагает максимальную выходную мощность в любой момент времени в ваттах. Так что, возможно, у вас есть дрель, развивающая крутящий момент 500 фунт-дюймов при 600 об / мин, и вы хотели бы знать, сколько энергии это по сравнению с дрелью, развивающей 475 фунт-дюймов при 650 об / мин. Расчет максимальной выходной мощности (MWO) делает это.

Как я могу сравнить скорость / крутящий момент и выходную мощность в ваттах?

Хорошо, достаньте свои калькуляторы и приготовьтесь к некоторой алгебре с долей статистического идеализма.Хотя это не ракетостроение, это тоже может быть неприятно. После долгих поисков я наконец нашел некоторые данные, которые позволили мне уточнить эту загадочную константу, на которую люди ссылались, но никогда не определяли.

Это примерно 560. Очень примерно.

Итак, мы имеем дело с четырьмя частями данных. Максимальная скорость, Максимальный крутящий момент, Потребляемая мощность и 560 (постоянная, часто обозначаемая как K). Вот как выглядит уравнение, в котором ничего нет. Крутящий момент должен быть в фунтах или постоянных изменениях, и я не буду копаться в другом.

Скорость (об / мин) x крутящий момент (дюйм-фунт) / 560 = максимальная выходная мощность (расчетная)

Что вы должны помнить, чтобы выполнить эту работу, так это то, что если вы используете значение пикового крутящего момента, вы должны использовать максимальное количество оборотов в минуту в той же обстановке. В многоскоростной дрели это наибольшее число в нижнем диапазоне.

Краткий пример использования

Давайте посмотрим на одну из дрелей DeWalt, компактную бесщеточную дрель DeWalt DCD790D2. Он имеет номинальную выходную мощность 360 единиц и максимальную скорость 600 об / мин в режиме высокого крутящего момента.

600 (об / мин) x крутящий момент (дюйм-фунт) / 560 = 360 UWO

Решение этого уравнения оставляет эту компактную дрель на 20 В с максимальным крутящим моментом 336 фунт-дюймов.

Что, если мы знаем скорость и крутящий момент дрели и хотели бы знать выходную мощность в ваттах? Мы тоже можем это сделать. Обратите внимание на эту дрель DeWalt 20V Max XR, которая вращается со скоростью 575 об / мин с крутящим моментом 490 фунт-дюймов в режиме высокого крутящего момента.

575 (об / мин) x 490 (дюйм-фунт) / 560 = выходная мощность блока

Решение этого уравнения показывает, что эта буровая установка имеет выходную мощность блока около 503 МВт.

Основные проблемы с уравнением UWO

Тем не менее, у этого уравнения есть несколько неотъемлемых проблем, которые заставят его использовать только как тему разговора. Прежде всего, максимальная выходная мощность фактически возникает до достижения максимальной скорости или приложения максимального крутящего момента в любом заданном режиме. Это где-то посередине.

Это означает, что работа по уравнению для расчета крутящего момента или выходной мощности единицы только на основе максимальной скорости или крутящего момента может привести к некоторой значительной ошибке.

Другой фактор заключается в том, что ни один из найденных мною фактов не публикует значение постоянной (K), которое мне пришлось искать в обратном направлении, чтобы найти его из руководства, в котором мне предлагались общие ватты, максимальный выходной крутящий момент в ньютон-метрах и соответствующая величина холостого хода. максимальные скорости.

Также есть тот факт, что максимальный крутящий момент не достигается при максимальной скорости в этой настройке. Объедините это вместе, и использование этого как чего-либо другого, кроме самых грубых оценок, может ввести в заблуждение.

Например, фактический максимальный крутящий момент в нашем DCD790 составляет 531 дюйм-фунт - и это WAY от оценки уравнения.

ToolGuyd весит в

Первоначально я написал эту статью еще в 2015 году, а в 2019 году Стюарт из ToolGuyd (который, кстати, имеет докторскую степень) тоже потратил несколько часов на изучение этого вопроса и поделился некоторыми своими мысли.

«Я знал, что невозможно преобразовать UWO в крутящий момент, и долгое время я избегал математических расчетов, чтобы доказать это. Хорошие новости, я чувствую, что лучше понимаю UWO. Плохие новости, нет возможности преобразовать UWO в крутящий момент.

Проблема в том, что SBD не публикует данные о скоростях под нагрузкой, поэтому получить крутящий момент от UWO невозможно.Также нет гарантии, что UWO измеряется при максимальном крутящем моменте и соответствующей скорости. UWO - это просто значение, для которого невозможно извлечь полезные характеристики крутящего момента для разных брендов ».

- Стюарт Дюш, ToolGuyd

Прежде всего, я глубоко уважаю Стюарта, и он, вероятно, самый умный парень, которого я знаю, который в настоящее время не входит в команду разработчиков производителя, так что я ни в малейшей степени не оскорблен по его открытиям.

Что еще более важно, я с ним согласен. Он написал об этом отдельный пост, который вы можете посмотреть здесь.

Действительно ли потребляемая мощность в ваттах более полезна, чем скорость и крутящий момент?

Ну да… и нет. Если вы пытаетесь определить, какая дрель имеет более высокую общую мощность, Unit Watts Out - отличный способ для сравнения. Однако две дрели могут иметь одинаковую мощность на выходе, но одна имеет более высокий крутящий момент на низкой скорости.

В таком случае было бы неплохо узнать, каковы эти уровни крутящего момента, если это то, что вас больше всего беспокоит. DeWalt подчеркивает, что не только крутящий момент создает дыру, и они правы.Это комбинация двух, которая дает результаты.

При вычислении максимального крутящего момента вы прикрепляете сверло к станку, который измеряет, какой крутящий момент прилагается устройством, без фактического поворота патрона.

При расчете максимальной скорости вы учитываете число оборотов в минуту, когда на патрон не действует сила трения.

Ни то, ни другое нельзя воссоздать, когда вы добиваетесь реальных результатов в полевых условиях. Выходная мощность в ваттах измеряется машиной, которая учитывает скорость патрона, величину сопротивления (которое требует крутящего момента) и несколько различных настроек, а также сообщает инженеру максимум, который он произвел.

Это, скорее всего, происходит в режиме 2 трехскоростной дрели. Когда мы сравниваем эти два языка, мы откровенно смотрим на два разных языка и предполагаем, что третий язык может использоваться для их равного перевода.

Последнее слово об отказе энергоблока в сравнении с расходом энергии. Скорость и крутящий момент

Итак, что здесь в итоге? Если вам нужен максимально возможный крутящий момент для приложения, тогда вам необходимо знать максимальный выходной крутящий момент для сверл, которые вы рассматриваете. Если вас действительно беспокоит максимальная общая мощность и, следовательно, лучшая комбинация для сверления в большинстве приложений, то Unit Watts Out абсолютно полезен. В идеале, знание единицы выходной мощности и того, как она переводится как максимальный крутящий момент, было бы мерой, объединяющей оба эти показателя в действительно полезный набор чисел.

Почему DeWalt использует выходную единицу в ваттах? Во-первых, они говорят, что люди покупали дрели и шуруповерты просто на основе максимального крутящего момента, но это не было истинной картиной общей мощности. Хорошо, я согласен с этим. Было бы здорово устроить перестрелку и узнать общий рейтинг мощности еще до того, как я начну тестирование.

Слишком много проблем с преобразованием

Проблема в том, что независимо от того, на какой стороне разговора вы находитесь, производители инструментов не могут договориться о том, какие спецификации использовать.Было бы здорово, если бы все они добавили еще одну строчку в свои спецификации. Большинству потребуется включить это число потребляемой мощности. DeWalt и Porter-Cable просто нужно будет снова опубликовать номинальные крутящие моменты. Тогда мы с вами сможем решить, какое измерение мощности наиболее применимо к нам.

Когда DeWalt сообщает вам, что вы не можете отличить крутящий момент от номинальной выходной мощности, они правы. Я знаю, что это расстраивает. Меня это тоже расстраивает. Проблема в том, что максимальная мощность не достигается при пиковом крутящем моменте или пиковой скорости холостого хода.Фактически, вы, скорее всего, редко, если вообще когда-нибудь, столкнетесь с инструментом, указанным без скорости нагрузки или максимального крутящего момента.

Таким образом, у нас остается две системы оценки, которые не идеальны, но могут быть полезны, если вы понимаете, что каждая из них пытается вам сообщить. Пытаясь сравнить лучшие аккумуляторные ударные гайковерты и лучшие дрели, мы будем помнить обо всем этом.

Последнее замечание об уравнениях, которые я вам дал. Пожалуйста, поймите, что они практически не имеют отношения к делу. Статистически здесь слишком много ошибок, чтобы их можно было учесть. Когда вы рассчитываете единицы ватт на выходе из мощности и крутящего момента, вы на самом деле получаете число, слишком далекое от реальности, чтобы можно было с уверенностью сказать.

К сожалению, я не могу сказать вам, ошибка это 5%, ошибка 50% или что-то еще. Он будет меняться от инструмента к инструменту.

Эта статья была первоначально опубликована 23 января 2015 г. Она была обновлена ​​с учетом более свежей информации.

Электродрель - основы выбора

Электродрель должен быть наиболее распространенным электроинструментом, принадлежащим и используемым мастерами своими руками, и, вероятно, первым электрическим инструмент куплен новым поделком.У современных электродрелей есть множество наворотов, которые могут сбить с толку любого. хочу купить один.

Основные «навороты»:

Проводной или беспроводной

Проводной электрические дрели имеют свисающий провод (с подключенной вилкой), который необходимо подключить к источнику питания. Это ограничивает расстояние, на котором вы можете работать от электрической розетки (хотя можно использовать подходящее удлинение), но где вы работаете, в пределах диапазона розетки, это просто случай «воткни и начинай сверлить»).

Сетевые дрели, как правило, более мощные и имеют более высокую скорость, чем аккумуляторные электродрели. Кроме самых маленьких они слишком громоздкие, чтобы использовать их в качестве простых отверток.

Беспроводной электрические дрели достигли больших успехов в последние годы и могут иметь производительность, аналогичную большинству сетевых дрелей. Их большое преимущество в том, что их можно использовать практически где угодно, пока не разрядится аккумулятор. Даже в этом случае у большинства моделей есть сменные аккумуляторные батареи. а наличие запасной, полностью заряженной аккумуляторной батареи позволит электрической дрели вернуться к жизни.


Мощность

Для сетевых электродрелей мощность обычно указывается в ваттах в Великобритании (лошадиные силы в США), чем выше мощность, более мощный. Большинство самодельных моделей имеют диапазон от 500 до 1000 Вт. Мощность обычно должна отражать надежность всего устройства. сверло, сверло с более высоким значением должно иметь более прочные подшипники, редуктор и т. д.

Усиленно используемая дрель малой мощности будет работать на максимальной мощности все время, работая подшипниками и т. Д. Ближе к их пределам. - в то время как инструмент с более высокой мощностью будет менее усердно выполнять ту же работу, что приведет к снижению износа.

Проще говоря, чем больше вы собираетесь использовать дрель, тем выше должна быть входная мощность.

Аккумуляторные дрели обычно рассчитываются по напряжению, чем выше значение, тем мощнее. В большинстве моделей своими руками есть аккумулятор. от 9,6 до 16 вольт, а некоторые с напряжением до 32 вольт предназначены для профессиональных пользователей. Несомненное преимущество - иметь в как минимум один сменный аккумулятор.

В разных моделях используются батареи разных типов, наиболее распространенными из которых являются:

  • Металлогидрид никеля (Ni-Mh)
  • Никель-кадмий (Ni-Cd)

Скорость

Идеальная скорость сверла зависит от размера сверла и сверляемого материала. Большие биты должны вращаться медленнее чем меньшие биты, иначе они могут перегреться и потерять режущую кромку. Они также могут вызвать большую нагрузку на двигатель, так как он обычно работает быстро, чтобы компенсировать недостаток мощности.

Односкоростные дрели (2000/2500 об / мин) доступны, но не обладают универсальностью.

На одну ступень выше односкоростных сверл, которые предлагают фиксированные скорости, обычно две, которые выбираются оператором, причем более низкая скорость примерно на 500 об / мин меньше, чем высокая скорость.Переключение между скоростями может быть электронным или механическим (путем изменения передаточного числа коробки передач).

Снова на одну ступень выше предлагает регулируемое управление скоростью, при котором скорость плавно регулируется до предварительно установленного предела. Скорость обычно регулируется спусковым крючком, чем дальше он отводится, тем выше скорость сверла. Некоторые электродрели имеют регулируемый ограничитель спускового крючка, который можно настроить таким образом, чтобы скорость сверла ограничивалась подходящей для выполняемой работы скоростью. Без этого предустановленного упора очень легко бессознательно перебить сверло, сосредоточившись на сверлении

.

Большинство перфораторов обеспечивают высокий крутящий момент и медленный старт; это позволяет аккуратно начинать отверстие с уменьшенным риском проскальзывания сверла и повреждения заготовки.Чтобы двигатель оставался холодным, продолжительные периоды использования на низких скоростях следует перемежать периодами работы на высоких скоростях.

Низкоскоростной также позволяет использовать отвертку в патроне для закручивания винтов.

Некоторые дрели с регулируемой скоростью имеют два (или более) диапазона скоростей (например, от 0 до 1100 и от 0 до 3000 об / мин). Отдельный переключатель на корпусе дрели переключает диапазоны.

Обычно сетевые дрели обеспечивают более высокую максимальную скорость сверления, чем аккумуляторные.

Размер и тип патрона

Размер патрона определяет размер вала, который может приводиться в движение сверлом. У сверл из быстрорежущей стали размер вала обычно совпадает с диаметром сверла; с фрезами вал, как правило, намного меньше.

Обычно, чем больше размер патрона, тем более мощный двигатель устанавливается, это обычно не оказывает никакого влияния, кроме случаев, когда используются более крупные инструменты.

Стандартные размеры патрона - 3/8 и 1/2 дюйма (10 и 13 мм).

  • 3/8 дюйма (10 мм) - легкий, подходит для большинства «повседневных» задач, подходит для большинства аксессуаров с валами до 3/8 дюйма;
  • 1/2 дюйма (13 мм) - для тяжелых условий эксплуатации, принимает биты с валом до 1/2 дюйма

Тип патрона: ключ или бесключевой

Для традиционных сверлильных патронов требуется ключ (патронный ключ), чтобы открывать и закрывать их губки для установки / снятия сверл или насадок.С помощью быстрозажимного патрона сверла и другие насадки можно устанавливать / снимать одним движением руки. Патроны без ключа - это просто, вы не будете вечно искать потерянный ключ.

Для патронов

SDS требуются специальные сверла, поэтому мастерам лучше их избегать.

Молоток

Функция ударного действия быстро перемещает сверлильный патрон внутрь и наружу, заставляя сверло врезаться в кирпичи и кладку. На большинстве сверл ударное действие создается храповым механизмом, который заставляет патрон подпрыгивать вверх и вниз при вращении.Этот тип действия требует, чтобы пользователь оказывал давление - чем тверже материал, тем больше давление - и это может сильно сказаться на подшипниках сверла после длительного использования.

Большинство моделей с ударным действием имеют переключатель для выбора / отмены ударного действия, что увеличивает универсальность дрели.

При использовании ударного действия необходимо использовать сверло, специально изготовленное для защиты от ударов молотком при нескольких тысячах оборотов в минуту.

Ручки

У большинства дрелей есть пистолетная рукоятка со встроенным спусковым крючком. Для более тяжелого сверла также нужна вторая ручка сразу за патроном, чтобы сверло могло устойчиво удерживаться во время использования. В идеале должна быть возможность изменить положение второй ручки так, чтобы ее было удобно держать (левша - проверьте положение второй ручки).

Некоторые сверла предназначены для удерживания рукой вокруг основного корпуса сверла: большой палец с одной стороны, пальцы с другой; третьим пальцем и мизинцем нажимая на спусковой крючок. Преимущество этого зажима заключается в том, что цевье совпадает со сверлом, что позволяет оказывать большее давление позади сверла, а также легче удерживать инструмент в устойчивом положении.Такие сверла имеют в корпусе изогнутую выемку, но одни удобнее других. Пользователю с маленькими руками будет неудобно держать некоторые сверла и управлять спусковыми крючками.

Всегда берите дрель и пробуйте ее для удобства перед покупкой - легко ли управлять спусковым крючком и другими элементами управления?

Ограничитель глубины

Некоторые электродрели оснащены ограничителем глубины сверления, который не позволяет сверлу заходить слишком далеко. Такие ограничители глубины часто бывают полезными, но они помогают, если их можно снять со сверла, когда они не требуются.

Функция отвертки

Для того, чтобы электродрель работала как отвертка, она должна иметь регулируемую скорость и две функции - контроль крутящего момента и реверсивный привод.

Контроль скорости

При использовании дрели в качестве отвертки необходима довольно низкая скорость, поэтому важно, чтобы у дрели был регулятор скорости.

Контроль крутящего момента

Регуляторы крутящего момента обычно используются на сверлах с функцией завинчивания, управление крутящим моментом отключает сверло при достижении определенного усилия поворота.Размер винта вместе с материалом, из которого он крепится, будет влиять на крутящий момент, необходимый для конкретной работы. Обычно регулировка осуществляется с помощью пронумерованного диска - часто до 16 позиций, при этом низкие числа соответствуют низкому крутящему моменту. Все это помогает гарантировать, что винты не закручиваются слишком далеко; или слишком затянуты.

Реверс

Для того, чтобы электрическую дрель можно было использовать как отвертку, необходимо устройство реверса для извлечения шурупов. Выбор реверсивного привода обычно осуществляется переключателем.

Сколько ватт потребляет дрель?

Используете ли вы сетевую или аккумуляторную дрель, мощность - одна из самых важных характеристик, на которую следует обращать внимание. Он напрямую определяет энергопотребление, от которого зависит его мощность и количество потребляемой электроэнергии из вашего дома.

Итак, сколько ватт потребляет дрель? Это зависит от нескольких факторов, но средняя аккумуляторная дрель заряжается от аккумулятора, которому требуется от 25 до 100 Вт , тогда как большинству сетевых дрелей требуется от 800 до 1200 Вт для работы .Причина, по которой сетевые дрели требуют гораздо большего, заключается в том, что они потребляют постоянный ток.

Из этой статьи вы также узнаете следующее:

  • Различные факторы, определяющие мощность вашей дрели
  • Чем больше, тем лучше?
  • Сравнение мощности аккумуляторной дрели и беспроводной дрели

Что влияет на то, сколько ватт потребляет дрель?

Поскольку существует такой большой разрыв между количеством ватт, обнаруживаемых в дрелях, как вы можете узнать истинный ответ? В конце концов, результаты могут стоить вам большего количества денег на счетах за электроэнергию, и вы будете использовать больше или меньше энергии для выполнения различных задач.

Важно помнить о простых вычислениях, которые использовались для определения мощности вашей дрели. Если он у вас уже есть дома, все, что вам нужно сделать, это найти ярлык или спецификации зарядного устройства. Уравнение выглядит следующим образом:

Это означает, что вам нужно найти только амперы и вольты дрели, чтобы определить ватт. Например, аккумуляторная дрель Black + Decker 20V MAX Cordless Drill использует 20 В и 1,3 А. Давайте подставим эти числа в уравнение:

  • Ватт = Ампер (1.3) x вольт (20), что означает, что ватт = 26.

Еще один быстрый пример - от DEWALT Corded Drill, который использует 8 ампер и 120 вольт. Давайте снова попробуем то же уравнение:

  • Ватт = Ампер (8) x Вольт (120), что означает, что Ватт = 960.

Как вы можете видеть, сетевые дрели значительно выше по мощности, чем аккумуляторные дрели. Необходимо учитывать множество других факторов, все из которых будут рассмотрены в следующем разделе.

Проверьте этот калькулятор ватт / вольт / ампер / омов.

Четыре фактора, которые изменяют мощность сверла

  1. Напряжение часто называют коэффициентом мощности . Более высокое напряжение обычно означает большую мощность, чего мы все желаем от наших инструментов. Однако важно помнить, что не всегда нужно много энергии. Фактически, слишком много может иногда привести к тому, что винты потрескатся, а поверхность потрескается.
  2. С питанием от батареи или проводом ? Ответ резко меняет мощность. Сетевые дрели используют постоянную мощность от основного источника, которым обычно является ваш дом.С другой стороны, беспроводные инструменты, в которых используются батареи, медленно накапливают энергию в батарее, а это означает, что нет необходимости включать инструмент во время зарядки.
  3. Если вы используете сетевую дрель, при более низких настройках требуется меньшая мощность . Неудивительно, что для уменьшения мощности требуется меньшая мощность, поэтому легко увидеть, насколько важно всегда настраивать параметры. Некоторые старые дрели не имеют регулируемых настроек, а это означает, что вы застряли на постоянной мощности, которую они используют.
  4. Вес сверла также имеет решающее значение . Подумайте об этом таким образом; Когда вы ведете большую машину, ей требуется гораздо больше бензина (мощности), чем малой машине. То же самое и с электроинструментами. Легкие инструменты, небольшие по размеру или сделанные из более легких материалов, потребляют меньше мощности, чем тяжелые.

Лучше ли для электродрели более высокая мощность?

Кажется, что со временем инструменты становятся все более и более мощными. В результате мы можем браться за более крупные проекты прямо у себя дома.Рабочие могут покупать инструменты по дешевке, не возвращаясь в магазин канцелярских товаров, а клиенты по всему миру могут завершить ремонт вовремя.

При этом больше не всегда лучше. Есть несколько недостатков и причин, по которым вы, возможно, не захотите достичь максимальной мощности, которую вы можете себе позволить. Например, высокая мощность нерегулируемых сетевых сверл может вынудить вас завинтить что-то слишком туго, что затруднит удаление.

Ниже приводится несколько других причин, по которым вы можете подумать о приобретении сверл с высокой или низкой мощностью:

  • Большая мощность обычно указывает на более высокое напряжение, что дает вам больше возможностей для увеличения или уменьшения выходной мощности. Если у вас есть дрель с регулируемыми параметрами, высокая мощность часто является желанной роскошью. Не только это, но и расширяется количество задач, которые вы можете выполнять, когда вам нужно.
  • Если вы не можете изменить настройки своей дрели, вам, возможно, придется покупать несколько сверл. К сожалению, высокая мощность (и в основном напряжение) может вызвать затруднения в руках человека, не имеющего опыта работы с электроинструментами. Опять же, вы не заметите такой проблемы с аккумуляторными дрелями.
  • Если вас беспокоят счета за электроэнергию, более низкая мощность может быть лучшей альтернативой. Если вам нужна энергия, вы можете приобрести высоковольтную дрель без дополнительных ежемесячных платежей. Аккумуляторные дрели на 20 В примерно так же хороши, как и большинство сетевых дрелей, но вы не будете использовать 800+ Вт для их работы.
  • Некоторые виды твердой древесины и многие виды металлов невозможно просверлить, если вы не используете достаточную мощность. . Это означает, что вам придется выбирать сверла для тяжелых условий эксплуатации с большей мощностью, поскольку они обычно имеют большее напряжение.Прежде чем покупать тот или иной, подумайте, с какими материалами вы будете работать.

Как видите, есть много причин выбрать сверла малой или большой мощности. Если вы работаете дома над небольшими проектами, вы можете обойтись без аккумуляторной дрели с низким энергопотреблением. С другой стороны, тем, кто зарабатывает на жизнь электроинструментом, может потребоваться больше энергии, что означает более высокую мощность и напряжение.

Важно отметить, что, хотя от 800 до 1200 Вт может показаться огромным числом для небольшого инструмента, это относится к мощности, используемой в час.Если вы не запускаете дрель постоянно без перерывов в течение 60 минут подряд, общая мощность не имеет большого значения. Практически любая дрель на рынке в любом случае перегреется!

Тем не менее, высокая мощность может повлиять на ваш счет за электроэнергию. Это может быть всего 10 долларов или около того, но вы не должны упускать из виду возможности. Ваши опасения по поводу мощности, используемой дрелью, должны быть направлены на мощность, которую вы можете использовать, а не на счет в конце каждого месяца.Короче говоря, напряжение важнее, чем мощность.

Заключение

Сверла используются для самых разных задач, но существует множество различных характеристик, которые делают каждое сверло уникальным. Прежде чем покупать самую дешевую или самую мощную дрель, которую вы можете достать, рассмотрите все различные причины, по которым это может быть хорошим или плохим решением.

Мощность - это только одна часть уравнения. С математической точки зрения вы должны следить за током и током.Вы также должны подумать о том, регулируется ли она, с проводом, без проводов, и о том, насколько долговечна дрель.

Вот еще несколько вещей, которые следует запомнить из сообщения:

  • Аккумуляторные дрели обычно потребляют меньше мощности, чем сетевые дрели.
  • Ватт = Ампер x Вольт.
  • Больше ватт - не всегда лучше.
  • Если ваша дрель регулируемая, вы можете использовать больше или меньше ватт.
  • Подумайте о материалах, в которых вы будете сверлить, прежде чем покупать сверло.

Джек Адамс

Привет! Меня зовут Джек, и я пишу для ToolsOwner. Я увлечен всем, что связано с инструментами и проектами DIY по дому. Вы часто встречаете меня в моей мастерской над новыми проектами.

Сверло | Мистер Майн Вики

Бур - это инструмент, который врезается в землю. На каждый пройденный километр он добавит шахтный вал, который даст вам минералы.

Для расчета энергии, потребляемой дрелью, просто умножьте сумму значений мощности двигателя, дрели и радиатора на множитель двигателя! Например, двигатель 4-го уровня (исходная мощность 10 и множитель x4), дрель 3-го уровня (мощность 50) и вентилятор 3-го уровня (мощность 25) дадут общую энергию (10 + 50 + 25 ) * 4 = 85 * 4 = 340Вт. Эту формулу можно использовать для поиска наиболее эффективного обновления; как правило, приоритет следует отдавать двигателю, затем сверлу и вентилятору.

Предупреждение о спойлере!
Эта статья содержит подробности сюжета предстоящего эпизода.

Все улучшения для дрели от Drill Center, Golem, Broken Robot и Treasure Chests.

Двигатели
Уровень Имя Стоимость чертежа Цена крафта Базовая мощность Множитель общей ватт найдено в
1 Мусорный двигатель $ 0 0 1 1 Стартер
2 паровой двигатель 1 000 долл. США 5 1 сверлильный центр
3 2-цилиндровый двигатель 5 000 долл. США 5 2 сверлильный центр
4 4-цилиндровый двигатель 110 000 долл. США 10 4 сверлильный центр
5 6-цилиндровый двигатель 1 000 000 долл. США 10 10 сверлильный центр
6 Базовый ядерный двигатель 15 000 000 долл. США 20 30 Магазин Големов
7 Ядерный двигатель промежуточного класса 150 000 000 долл. США 30 150 Магазин Големов
8 Усовершенствованный ядерный двигатель 3 миллиарда долларов 50 500 Магазин Големов
9 Двигатель деления 20 миллиардов долларов 70 3 200 Магазин Големов
10 Двигатель Drill King 70 20 000 Сломанный робот
11 Drill Lord Engine 75 100 000 Сломанный робот
12 Сейсмический резонансный двигатель 200 200 000 Сломанный робот
13 Гравитационный двигатель 1 000 350 000 Сломанный робот
14 Основной реакторный двигатель 5 000 520 000
15 Двигатель с реактором под давлением 5 000 850 000
16 Робо-антропоморфный двигатель 5 000 1 500 000
17 Ракетный двигатель 5 000 3 250 000
18 Лунный ракетный двигатель Т2 250 трлн долларов 5 000 6 750 000 Лунный стартер
19 Лунный ракетный двигатель Т3 300 триллионов долларов 5 000 20 250 000 Лунный стартер
20 Лунный ракетный двигатель Т4 500 трлн долларов 5 000 40 500 000 Лунный стартер
21 Твердотопливный ракетный двигатель Т1 5 000 165 000 000
22 Твердотопливный ракетный двигатель Т2 5 000 400 000 000
23 Твердотопливный ракетный двигатель Т3 5 000 1. 22 миллиарда
24 Двухкомпонентный ракетный двигатель Т1 5 000 3,67 миллиарда Робот MK2
25 Двухкомпонентный ракетный двигатель Т2 5 000 18 миллиардов Робот MK2
26 Двухкомпонентный ракетный двигатель Т3 5 000 90 миллиардов Робот MK2
27 Двигатель с реактивной массой T1 5 000 450 миллиардов Робот MK2
28 Двигатель реактивной массы T2 5 000 1.3 триллиона Робот MK2
29 Двигатель с реактивной массой T3 5 000 7 трлн Робот MK2
Сверла
Уровень Имя Стоимость чертежа Цена крафта Базовая мощность найдено в
1 Tiny Drill (Крошечная дрель) 0 2 Стартер
2 Медное сверло 5 сверлильный центр
3 Серебряное сверло 40 сверлильный центр
4 Платиновая дрель 300 сверлильный центр
5 Сверло TriPlatinum 700 сверлильный центр
6 Сверло с шипами 1 500 Магазин Големов
7 Варварская дрель 5 500 Магазин Големов
8 Monster Drill 9 000 Магазин Големов
9 Просеивающая дрель 20 000 Магазин Големов
10 Drill Smasher 40 000 Магазин роботов
11 Demon Smasher Drill 80 000 Магазин роботов
12 Лавовое бурение 160 000 Магазин роботов
13 Гравитационная дрель 250 000 Магазин роботов
14 Облученная дрель 500 000
15 Улучшенная облученная дрель 850 000
16 Drill Dual Mantle Destroyer Drill 1,250,000
17 Сверло с термостойкой закалкой 2 750 000
18 Сверло с закалкой до лунной температуры T2 250 трлн долларов 6 250 000 Лунный стартер
19 Сверло для лунной термостойкости T3 250 трлн долларов 31 250 000 Лунный стартер
20 Сверло с закалкой до лунной температуры T4 250 трлн долларов 200 000 000 Лунный стартер
21 Вибрационная дрель T1 620 000 000
22 Вибрационная дрель T2 5 миллиардов
23 Вибрационная дрель T3 15 миллиардов
Вентиляторы
Уровень Имя Стоимость чертежа Цена крафта Базовая мощность найдено в
1 Базовый вентилятор 0 Стартер
2 Двойной вентилятор 5 сверлильный центр
3 Tripple Fans 35 сверлильный центр
4 Quad Fan 250 сверлильный центр
5 Разделенный вентилятор 600 сверлильный центр
6 Вентилятор с несколькими разделами 1 000 Магазин Големов
7 Тепловой насос 3,700 Магазин Големов
8 Сегментированный тепловой насос 6 000 Магазин Големов
9 Система водородной охлаждающей жидкости 10 000 Магазин Големов
10 Система двухводородной охлаждающей жидкости 20 000 Сломанный робот
11 Система трехводородной охлаждающей жидкости 40 000 Сломанный робот
12 Вентилятор для жидкого азота 90 000 Сломанный робот
13 Вентилятор с охлаждением под давлением 180 000 Сломанный робот
14 Напорный вентилятор 9M PSI 370 000
15 Система жидкого неонового охлаждения 720 000
16 Система гелиевой охлаждающей жидкости 1 000 000
17 Система охлаждающей жидкости с вакуумным охлаждением 2 250 000
18 Лунная система охлаждения с вакуумным охлаждением T2 250 трлн долларов 5 000 000 Лунный стартер
19 Лунная система охлаждения с вакуумным охлаждением T3 150 трлн долларов 25 000 000 Лунный стартер
20 Лунная вакуумная охлаждающая система T4 300 триллионов долларов 217 500 000 Лунный стартер
21 Система охлаждающей жидкости низкой гравитации T1
22 Система охлаждающей жидкости низкой гравитации T2 4 миллиарда
23 Система охлаждающей жидкости низкой гравитации T3 24 миллиарда

Аккумуляторные электроинструменты - А x Вольт = Ватт

В последние годы было сделано множество усовершенствований, которые позволяют инструментам эффективно работать при различных напряжениях, а также от батарей с значительно более высоким ампер-часами (Ач) . К сожалению, это все, о чем производители инструментов хотят говорить с точки зрения характеристик этих потрясающих достижений в области инструментов, Volts и Ah, но, очевидно, это не все. Формула Ампер * Вольт = Ватт - это то, что мы используем, чтобы вычислить мощность, и отлично работает с проводными инструментами на нашем измерителе выше. С аккумуляторными инструментами, если вам предоставлены только значения вольт и Ач (или ватт-час-ч), к сожалению, вы никогда не сможете определить реальную мощность ваших инструментов.

Усилитель не совпадает с часом усилителя

Ач - это рейтинг для измерения емкости аккумулятора или «бензобака». Chevy Spark и Corvette могут иметь бензобак одинакового размера, но скорость будет немного отличаться.Когда мы смотрим на два очень похожих инструмента, у которых мы действительно получаем «измерение мощности», молотки Milwaukee M18 FUEL SDS-Plus дают номинальную мощность в фут-фунтах, общую для всех перфораторов, то 2712-22 имеет 1,7 фут-фунт 2715-22 имеет 3,3 футо-фунта, оба используют технологию бесщеточного двигателя с батареями на 18 вольт и 5,0 Ач, но очевидно, что они вырабатывают разное количество ватт и ампер. Что касается проводных инструментов, то один и тот же производитель предложит версии своих 5-дюймовых шлифовальных машин на 8, 10 и 12 ампер, которые используют одну и ту же розетку 110, каждый знает, какая из них мощнее и относительно на сколько.Усилители не дают полной картины, особенно при сравнении различных брендов, но это полезная характеристика, которую нужно иметь.

Пиковая выходная мощность

В новой кампании Bosch по аккумуляторным батареям для CORE18V (уже доступен) они говорят о том, что их новая батарея на 6,3 Ач на 43% мощнее, чем у конкурентов (Dewalt FlexVolt 6.0 и M18 9.0) и на 80% больше энергии, чем их батарея , переходя с 6.0 Ач до 6.3 Ач. Этот рейтинг рассчитывается по количеству ячеек, что в основном представляет собой разницу от 18650 до 20700 ячеек.Переход на новые элементы также дает Bosch возможность перейти от пиковой выходной мощности батареи 800 Вт до очень впечатляющей пиковой выходной мощности 1440 Вт. Теперь мы кое-что угадали, мы можем довольно легко сравнить ватт, 800 Вт будет примерно 4,5-дюймовой шлифовальной машиной начального уровня (около 7,5 А), но 1400 Вт будет очень мощной 6-дюймовой кофемолкой (около 12 А), это большая разница. в потенциальных инструментах он может привести в действие.

Измерение в ваттах позволит лучше сравнивать модели, разные напряжения и бренды, а также проводить сравнение с проводными инструментами.Однако эта проблема заключается в том, что не существует стандарта для измерения ватт, с которым могут согласиться все производители, поэтому это будет похоже на максимальное и номинальное напряжение или крутящий момент против крутящего момента при разрыве гайки.

Похоже, что Dewalt первая начала оценивать свои инструменты и обеспечивать «Максимальную мощность на выходе» на пару новых FlexVolt, впечатляющую максимальную мощность 1600 Вт для циркулярной пилы, которую мы тестировали в нашей недавней перестрелке с беспроводной циркулярной пилой. Хотя они также оценивают пилу на 15 А, что, если подставить эти 3 числа в формулу Ампер (15) x Вольт (60) = Ватт (1600), математика не суммируется правильно.Глупая математика, они забирают все самое интересное из маркетинга !!! Нам очень не хочется называть здесь желтую команду, потому что мы действительно очень ценим следующий шаг и предоставление каждому какой-то оценки мощности в ваттах. Даже если есть небольшая маркетинговая болтовня с «максимальным» напряжением, «максимальными» ваттами и номиналами усилителя, которые они получили ??

Могут ли новые батареи сделать ваши существующие инструменты более мощными?

Да, банка, на видео Metabo выше это отличный пример того, как их LiHD батареи (используют 20700 ячеек) на самом деле обеспечивают больше энергии для того же беспроводного инструмента.Metabo немного поделились с нами об увеличении своей собственной батареи при переходе на LiHD, и их «рабочий ватт» (гораздо более консервативный показатель) составляет более 1250 ватт с «пиковым» значением, оцененным в этом диапазоне 1400-1500 ватт. Это действительно большой скачок мощности, до 67% для некоторых инструментов, однако это зависит от каждого инструмента и от того, может ли инструмент использовать эту более высокую выходную мощность. Мы ожидаем таких же результатов и от инструментов других производителей, когда они модернизируют свои ячейки.

Секретный соус

По мере того, как все производители инструментов переходят на новые элементы и делают другие скачки в своей мощи, мы действительно думаем, что мы начнем видеть, что все больше брендов будут использовать пиковое значение мощности или что-то подобное.Конечно, второй, который станет измерением, которое потребители ищут и на основании которого совершают покупки, какой-нибудь гений маркетинга создаст инструмент с резкими скачками напряжения, чтобы они могли потреблять 3500 пиковых ватт (и мы не сомневаемся, что он будет продаваться) .

Секрет аккумуляторных инструментальных систем заключается в эффективности и управлении теплом. Сегодняшние беспроводные инструменты обладают большей вычислительной мощностью, чем космический корабль, отправивший людей на Луну, в аккумуляторах и инструментах есть микросхемы, которые оптимизируют эффективность для увеличения мощности, продлевают время работы и обеспечивают долговечность инструмента.Поскольку все литий-ионные элементы в основном закупаются на открытом рынке, разница между одним брендом инструмента и другим заключается в том, насколько эффективно они могут построить полную систему; двигатель, электроника, зубчатая передача, корпус, аккумулятор для наиболее эффективного питания инструмента от этих массово производимых элементов.

К сожалению, нет быстрого и грязного ответа для сравнения мощности между аккумуляторными инструментами, и не похоже, что компании, производящие аккумуляторные инструменты, собираются в ближайшее время объединиться, чтобы создать универсальный стандарт.

Лучшие варианты сетевых дрелей для ваших проектов

Фото: depositphotos.com

Несмотря на все достижения в технологии аккумуляторных батарей для дрелей, иногда даже самые лучшие из них не обладают достаточной мощностью для выполнения этой работы. Просверливание отверстий диаметром 1/2 дюйма в древесине твердых пород, прокалывание стальных отверстий: для этих подвигов требуется мощная дрель с сетевым шнуром.

В то время как максимальная аккумуляторная дрель обеспечивает максимальную мощность около 300 Вт и требует периодической зарядки аккумулятора, лучшая дрель с сетевым питанием будет вырабатывать почти 900 Вт, генерируя значительно больший крутящий момент, пока она подключена к электросети.

Сетчатая дрель - полезный инструмент для домашних проектов и незаменимый помощник в мастерской. Но с таким большим выбором, как узнать, какой из них купить? Ниже вы узнаете, почему эти подборки являются одними из лучших на рынке.

  1. НАИЛУЧШИЙ В ЦЕЛОМ: Электродрель DEWALT VSR, 8,0 ампер (DWD112)
  2. RUNNER UP: PORTER-CABLE Проводная дрель, 6 ампер, (PC600D)
  3. НАИЛУЧШИЙ BANG ДЛЯ GALUCK: PRO Hammer Drill, 4.5A GP57325
  4. PREMIUM PICK: DEWALT DWD115K 8 Amp VSR Drill Kit
  5. НАИЛУЧШИЙ ЛЕГКИЙ ВЕС: BLACK + DECKER Corded Drill, 5.2 усилителя, 3/8 дюйма (DR260C)
  6. НАИЛУЧШЕЕ СВЕРЛО 1/2 дюйма: SKIL 6335-02 7,0 AMP 1/2 дюйма. Сетевое сверло
  7. НАИЛУЧШЕЕ МОЛОТОЧНОЕ ДРЕЛЬ: Meterk 7,0 A 1/2-дюймовая сетчатая ударная дрель

Фото: depositphotos.com

Когда дело доходит до электроинструментов, большинство пользователей сосредотачиваются на размере двигателя, и сетевые сверла являются без исключения. И хотя аксиома «чем больше мощность, тем лучше» верна в случае сетевых дрелей, это не единственное, что следует учитывать. Такие характеристики, как размер, вес, размер патрона и скорость вращения, также играют важную роль в том, насколько хорошо работает сверло.

Размер патрона

Патрон - это зажим на рабочем конце сверла, который удерживает сверло на месте. В патронах обычно используется стопорный ключ для захвата хвостовика сверла. Патроны для дрелей бывают трех размеров: 1/4 дюйма, 3/8 дюйма и 1/2 дюйма. Размер определяет максимальный диаметр хвостовика сверла, который может удерживать патрон. Имейте в виду, что в большинстве сверл используется хвостовик немного меньшего размера, чем фактический размер сверла. Это означает, что патрон 3/8 дюйма позволяет использовать бит 1/2 дюйма с хвостовиком 3/8 дюйма.

Сверло с размером патрона 3/8 дюйма достаточно велико, чтобы справиться с большинством домашних проектов. Массивные 1/2-дюймовые модели часто используются профессионалами из-за их прочной конструкции и способности работать с более крупными сверлами.

Мощность двигателя

Мощность - это то, что отличает сетевые дрели от их аккумуляторных собратьев. В то время как самые мощные сетевые дрели работают от 20-вольтовой аккумуляторной батареи, сетевые дрели могут подключаться к источнику электроэнергии напряжением 110 вольт, пока устройство подключено к источнику питания.

Электродвигатели для электродрелей с питанием от сети рассчитаны на ток. Чтобы определить мощность двигателя дрели, умножьте номинальную мощность двигателя в амперах на максимальную выходную мощность источника питания. Например, кабельная дрель с двигателем на 5 ампер имеет максимальную выходную мощность 550 Вт (5 ампер x 110 вольт = 550 Вт). Чем мощнее двигатель, тем больший крутящий момент производит сверло и тем легче оно просверливает материал. Это делает отверстие более точным.

Хотя мощность важна, крутящий момент также является решающим фактором.Крутящий момент, измеряемый в фунтах-футах, определяет крутящую силу сверла. Чем выше крутящий момент, тем легче сверлу прорезать материал. Крутящий момент необходим при сверлении таких материалов, как металл и кладка.

Сверла, создающие большой крутящий момент, могут быть трудными для использования одной рукой, поэтому они поставляются с насадками для рукояток, которые позволяют пользователю управлять сверлом двумя руками.

Скорость вращения

Скорость вращения означает, сколько полных оборотов сверло сделает в минуту.Сверла с сетевым шнуром низкого уровня работают на одной максимальной скорости, в то время как сверла со шнуром более высокого качества обычно предлагают от трех до четырех различных настроек в диапазоне скоростей от 200 до 2000 об / мин.

Большинство сверл имеют триггеры переменной скорости (VSR), которые позволяют оператору регулировать скорость. Скорость важна, поскольку она связана с крутящим моментом, который представляет собой крутящую силу сверла. Чем ниже скорость сверла, тем больше крутящий момент. В то время как дрель с высокой скоростью вращения может сверлить быстрее, модель с большим крутящим моментом может использовать более крупные сверла и более эффективно сверлить более твердые материалы.

Функция реверса

У всех сетевых дрелей есть функция реверса. Этот переключатель обычно расположен прямо над спусковым крючком и меняет направление вращения насадки на противоположное для получения гладкой поверхности. Это также может пригодиться для освобождения битов, застрявших в материале. Если вы планируете использовать дрель в качестве отвертки или ключа для розеток, функция реверса дает вам возможность откручивать винты и болты.

Размер и вес

Поскольку сетевые дрели не должны носить с собой источник питания, они обычно легче, чем сетевые дрели.Большинство сетевых дрелей весят от 4 до 5 фунтов. Учитывая, что это ручной электроинструмент, размер и вес влияют на удобство использования дрели. Большие и тяжелые сверла могут быть громоздкими, что затрудняет сверление точных отверстий. Меньшие легкие сверла проще в управлении и могут поместиться в небольшом пространстве.

Рукоятка

Учитывая, что это ручной электроинструмент, ручка важна для безопасности и комфорта. Прорезиненные мягкие ручки позволяют оператору маневрировать сеялкой во время работы.Качественный захват также предотвращает усталость рук и запястий, а также образование волдырей. Некоторые сверла также включают рукоятки, предназначенные для облегчения положения рук при различных типах сверления.

Ударная работа

Ударные дрели, также известные как ударные сверла, создают ударное действие во время сверления в дополнение к обычному вращению сверла. Привод толкает утяжеленный груз к патрону, добавляя ударное действие к вращению сверла, значительно увеличивая крутящий момент.Перфораторы могут производить 56 000 ударов в минуту.

Эта функция делает ударные дрели более мощными, чем их безударные собратья, позволяя пользователю более эффективно вбивать длинные винты, болты с растяжкой и другие крепежные детали, требующие большого крутящего момента.

Наши фавориты

В этот список входят сетевые сверла с большой мощностью, прочной конструкцией и инновационными функциями от некоторых из самых уважаемых производителей электроинструментов.

Фото: amazon.com

Трудно превзойти по мощности электрическую дрель DEWALT VSR. Благодаря 8-амперному двигателю и патрону 3/8 дюйма, это сверло является отличным универсальным вариантом для сверления дерева, металла, пластика или кирпичной кладки. Он может обрабатывать отверстия диаметром до 1 дюйма с помощью лопаточной насадки и отверстия диаметром 3/8 дюйма с помощью стандартной стальной насадки. Двигатель с регулируемой скоростью 2500 об / мин позволяет вам контролировать всю эту мощность, а его конструкция на шарикоподшипниках увеличивает надежность.

Завершите поиск этого проклятого ключа патрона с помощью DEWALT VSR.Система патронов без ключа добавляет удобства, обеспечивая надежную фиксацию битов. Эта дрель также проста в маневрировании благодаря своей легкой и инновационной конструкции. DEWALT VSR весит всего 4 фунта и имеет конфигурацию рукоятки, которая позволяет держать руки в двух разных положениях, что упрощает сверление точных отверстий.

Фото: amazon.com

Эта впечатляющая дрель от PORTER-CABLE, одно из старейших названий в области электроинструментов. Это мощное упражнение - отличный пример того, почему усилители не значат все.В то время как его 6 ампер не сравнятся с другими дрелями, дрель PORTER-CABLE с кабелем может похвастаться впечатляющим крутящим моментом. Добавьте к этому его чувствительную регулировку скорости, и вы получите сверло, которое хорошо подходит для сверления металла и других твердых материалов, требующих малых скоростей и большого крутящего момента.

Другие функции включают в себя патрон без ключа для быстрой смены бит и кнопку блокировки, поэтому ваш захват не устает во время длительных сеансов сверления. Мягкая рукоятка добавляет комфорта, а зажим для ремня держит дрель наготове при работе с лестницы.

Фото: amazon.com

GALAX PRO - привлекательный вариант благодаря своей универсальности и разумной цене. Его способность работать как обычная дрель, так и ударная дрель имеет огромную ценность для этого 1/2-дюймового устройства. Хотя он может не сравниться по мощности с более дорогими сверлами, он все же может справиться с большими задачами. Он рассчитан на просверливание дерева, бетона и даже стали и имеет максимальную скорость 3000 об / мин.

GALAX PRO также предлагает отличный набор дополнительных функций, включая глубиномер и регулируемую ручку с боковым креплением.Переключатель на рукоятке позволяет быстро переключаться между стандартной дрелью и перфоратором, а кнопка блокировки экономит вашу руку во время длительных работ по сверлению. Хотя он предлагает только односкоростной, его доступная цена делает эту дрель воровством.

Фото: amazon.com

С этой пистолетной дрелью от DEWALT у вас будет самая быстрая тренировка в вашем районе. Благодаря средней рукоятке это сверло идеально сбалансировано для оптимального контроля, позволяя с легкостью сверлить точные отверстия.Он также заряжен мощностью благодаря двигателю на 8 ампер, который развивает максимальную скорость 2500 об / мин, позволяя сверлить кирпичную кладку, металл и дерево.

Регулировка скорости с помощью чувствительного к давлению триггера позволяет управлять всей этой мощностью. Бесключевой патрон на 3/8 дюйма обеспечивает удобство и надежную фиксацию долота во время тяжелых сверлильных работ. Конструкция на шарикоподшипниках увеличивает надежность, поэтому вы будете проделывать отверстия с помощью этого сверла в течение многих лет. DEWALT DWD115K включает в себя футляр для переноски с двумя чашками для хранения бит и других мелких деталей.

Фото: amazon.com

Прекратите бороться с громоздкой дрелью и возьмите эту легкую модель в магазине BLACK + DECKER. С этим миниатюрным сверлом всего 3,25 фунта легко обращаться, и оно способно проникать в труднодоступные места. Несмотря на то, что его небольшая форма означает компромисс в мощности - он имеет ток 5,2 А и максимальную скорость 1500 оборотов в минуту - он все же обладает достаточной мощностью для сверления дерева или заворачивания шурупов.

Сетевой дрель BLACK + DECKER также обладает некоторыми привлекательными дополнительными функциями.Регулируемая частота вращения позволяет выполнять точное сверление, а удобная кнопка фиксации защищает мышцы рук. Бесключевой патрон обеспечивает удобную замену бит, устраняя необходимость поиска потерянного ключа патрона. Встроенное хранилище бит обеспечивает удобный доступ к битам для отверток. BLACK + DECKER - отличный вариант для тех, кто ищет мощную сетевую дрель, простую в обращении.

Фото: amazon.com

Для тех, кто думает, что сверла диаметром 1/2 дюйма слишком тяжелы и громоздки в использовании, эта мощная дрель от SKIL, весит всего 5 фунтов, доказывает обратное.Независимо от того, нужно ли вам использовать шнековые сверла, большие лопаты или стальные сверла на 1/2 дюйма: эта дрель может справиться с тяжелыми сверлильными работами благодаря 7-амперному двигателю. Поскольку оно может работать с хвостовиками долот 1/2 дюйма, это сверло SKIL создает большой крутящий момент, напрягающий запястье.

Регулируемая боковая рукоятка помогает держать под контролем всю крутящую силу, а спусковой крючок с фиксацией освобождает вашу руку, чтобы надежно захватить ее. Хотя эта дрель SKIL не имеет патрона без ключа, она оснащена спусковым крючком с двумя пальцами, который позволяет точно регулировать скорость.

Фото: amazon.com

Взяв перфоратор Meterk для вращения, следует держаться обеими руками. Эта мощная дрель с силой тока 7 ампер и скоростью вращения 3000 об / мин способна сверлить дерево, бетон и даже сталь. Вся эта мощность в сочетании с 1/2-дюймовым патроном означает, что эта дрель может выполнять тяжелые работы. Конечно, вам нужно будет контролировать всю эту силу. Съемная боковая рукоятка обеспечивает вторую рукоятку для управления мощным крутящим моментом, в то время как кнопка блокировки на рукоятке освобождает ваш спусковой палец, позволяя надежно удерживать дрель.

Удобный переключатель, встроенный в спусковой крючок, переключает между стандартным сверлом и перфоратором, а ручка управления позволяет точно регулировать скорость. Удобная линейка на Meterk контролирует глубину бурения.

Преимущества владения сетевым сверлом

Сетевое сверло предлагает множество преимуществ, которые делают его ценным инструментом в арсенале электроинструментов дома или в мастерской. Имея доступ к электричеству 110 вольт, сетевые дрели оснащены мощными двигателями, которые вырабатывают значительно больший крутящий момент и скорость, чем их беспроводные аналоги.

Таким образом, они хорошо подходят для тяжелых буровых работ. Это включает в себя задачи от резки листа фанеры с помощью 2-дюймовой кольцевой пилы до просверливания листового металла и стали.

Сетевые дрели также обладают преимуществом безграничного источника питания (пока оно подключено к розетке). Вам не нужно ждать, пока этот маленький красный свет на зарядном устройстве станет зеленым с помощью сетевой дрели, что позволит вам продолжить работу. Сетевые дрели также не потребуют замены дорогой литиевой батареи после нескольких лет использования.

Поскольку сетевые дрели не носят с собой источник питания, они также легче, чем аккумуляторные дрели, что снижает утомляемость пользователя и упрощает обращение с ними.

  • Сетевые дрели обладают большей мощностью, чем аккумуляторные дрели.
  • Сетевые дрели имеют неограниченный запас энергии и не требуют дорогостоящей замены батарей.
  • Сетевые дрели легче аккумуляторных дрелей.

Советы по использованию сетевой дрели

Как и любой другой электроинструмент, использование сетевой дрели сопряжено с риском.При работе с этим электроинструментом надевайте защитные очки и всегда отключайте дрель от сети перед заменой бит.

Также важно понимать различия в хвостовиках сверл, которые могут быть круглыми или иметь плоские стороны. Хотя круглые сверла легче установить правильно, они склонны к вращению в патроне. Сверла с плоским хвостовиком не поворачиваются, но их сложно установить, что отрицательно сказывается на производительности бурения. Правильная установка сверла и затяжка патрона важны для правильной работы дрели с сетевым шнуром.

С большой силой приходит большая ответственность. Так обстоит дело с сетевой дрелью. Разумно управляйте мощностью дрели. Хотя у вас может возникнуть соблазн использовать максимальную мощность сверла, эта стратегия не будет работать с некоторыми более твердыми материалами, такими как металл и бетон. Иногда использование более низкой скорости для достижения более высокого крутящего момента дает лучшие результаты.

  • Надевайте очки при работе с дрелью со шнуром и отключайте дрель при замене бит.
  • Ознакомьтесь с правильной установкой сверл с круглой и плоской стороной.
  • Разумно используйте мощность сетевой дрели.

Часто задаваемые вопросы о вашей новой сетевой дрели

Имея в своем арсенале аккумуляторную дрель, вы, возможно, задаетесь вопросом, зачем вам использовать сетевую дрель в комплекте с ней. Ниже мы отвечаем на некоторые из наиболее часто задаваемых вопросов о сетевых дрелях.

В. Для чего используются сетевые сверла?

Благодаря мощности, которую они предлагают, сетевые дрели могут выполнять сверлильные работы, с которыми менее мощные аккумуляторные дрели не справятся.Сюда входит сверление отверстий размером 1/2 дюйма и более в дереве, а также сверление более твердых материалов, таких как металл и кладка.

В. Есть ли у сверл со шнуром сцепление?

Если вы знакомы с аккумуляторными дрелями, вы знаете, что у них есть муфта, которую можно установить, повернув манжету с номером, расположенную за приводом дрели. Муфта позволяет регулировать мощность сверла, поднимая ее для сверления и уменьшая для закручивания небольших шурупов, которые легко снимаются. Чем выше число, тем больший крутящий момент создается сверлом.

Сетевые сверла не имеют регулируемых муфт. Вместо этого чувствительный к давлению триггер регулирует скорость.

В. Можно ли использовать сетевую дрель в качестве отвертки?

Возможно, но не идеально. Часто сетевые сверла - это перебор для отвертки. Поскольку они создают такой большой крутящий момент и скорость, может быть трудно удержать отвертку от вращения в головке винта, что может привести к ее снятию.

Выбор подходящего сверла - Руководства по покупке DirectIndustry

Сверлильный станок Knuth Machine Tools

Сверлильные прессы в основном используются в мастерских.Это мощные и точные сверла , которые позволяют делать чистые отверстия в материалах толщиной и твердых материалах . Просверливают вертикальное отверстие. Самые мощные сверлильные станки позволяют сверлить отверстия диаметром до 30 мм.

Есть два типа сверлильных станков:

  • Сверла, устанавливаемые на рабочий стол. Они позволят вам с высокой точностью просверлить небольшие кусочки дерева или металла.
  • Стационарные сеялки размещаются на земле. Они внушительные, очень мощные и позволяют сверлить очень большие детали.

Перед тем, как выбрать модель сверлильного станка, необходимо знать, для чего он будет использоваться. Как и в случае с ручными дрелями, вам нужно будет обратить внимание на мощность вашей дрели. Вам также необходимо установить идеальное расстояние между столом и патроном , которое определяет размер деталей, с которыми вы можете работать. Кроме того, некоторые модели позволяют регулировать расстояние между пластиной и патроном, что обеспечивает большую гибкость в выборе размеров просверливаемых деталей.

Еще один фактор, который следует учитывать, - это удобство использования вашего сверлильного станка . Для удобства работы рекомендуем приобрести дрель с длинной ручкой , которая упростит опускание патрона. Некоторые дрели даже оснащены маховиком , который делает опускание патрона более легким, плавным и точным.

Сверлильные станки оснащены однофазными или трехфазными двигателями. Трехфазный сверлильный станок может подвергаться большей нагрузке, чем однофазный.В результате он будет меньше нагреваться.

Наконец, вы должны подумать о вашей безопасности , в частности, о наличии аварийного выключателя и зажимных тисков для блокировки просверливаемых деталей. Зажимные тиски, необходимые для предотвращения несчастных случаев, можно приобрести отдельно.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
