Самодельный гидравлический пресс – Мысли и идеи

Для выполнения работ, требующих использовать метод прессования, понадобится гидравлический пресс. Для этого автолюбителям важно знать, как сделать пресс для гаража своими руками. Оптимальный вариант – давление в 10-25 тонн.

Такого значения достаточно для выполнения основных видов работ. Гидравлический пресс необходим для работы с втулками, коленвалом, листовым металлом, арматурой. Разберём принципы действия и варианты применения гаражного пресса, а также узнаем, как сделать его своими руками.

Назначение и принцип действия пресса

Чертеж пресса для гаража.

Гидравлический пресс вырабатывает силу от нескольких десятков до нескольких тысяч тонн, в зависимости от конструкции и назначения. Использование такого оборудования практично как в частных гаражах и небольших мастерских, так и на промышленных масштабах.

Основные функции пресса:

металлообработка;
прессовка;
брикетирование;
изготовление стальных профилей;
обработка труб;
производство резиновых заготовок.

Можно освободиться от дорогостоящих услуг автосервисов и сделать гаражный пресс самостоятельно. Для этого придётся вложиться в комплектующие материалы и вооружиться знаниями. За основу берут гидравлический домкрат, он является главным элементом устройства. Иногда используют винтовой или пневмогидравлический домкрат.

Физические принципы устройства базируются на законе Паскаля. Пресс состоит из двух основных цилиндров и камер. В меньшей ёмкости увеличивается давление жидкости и происходит её передача в рабочую ёмкость с большим размером.

Варианты применения самодельного пресса

Небольшой пресс с силой давления в 10-20 тонн значительно облегчит работу в гараже или мастерской. Спектр применения такого устройства широкий и разнообразный. Пресс используют и при ремонте – для работы с втулками, коленвалом, и в быту – прессовка баллонов, металлического мусора.

Выполняя строительные работы прессом можно сгибать арматуру или гнуть металлические листы.

Объём работ, которые может выполнить пресс, зависит от мощности усилия. Для выполнения стандартных работ среднестатистическому автовладельцу недостаточно будет мощности в 5 тонн, а больше 100 тонн – нецелесообразно использовать. Оптимальный вариант – усилие в 10-20 тонн.

Главное преимущество самодельного пресса в том, что он создан под личные потребности и при его создании есть возможность самостоятельно контролировать все процессы.

Принцип работы гидравлического пресса

Создание пресса из домкрата своими руками не влияет на его качество и технические показатели. Характеристики равняются оборудованию, которое выпускается на производстве. Гидравлический пресс может использоваться в домашних условиях

для многих целей. К ним относятся:

штамповка;
ковка;
выгибание;
выдавливание профилей;
прессовка различных предметов.

Кроме того, прессовка может использоваться для пакетирования различных предметов из древесины, металла и пластика.

Гидравлический пресс используется почти на любом производстве, но и в быту он находит своё применение. Преимущество такого оборудования в законе гидростатики, который, в свою очередь, облегчает прессовку предметов с любой плотностью. Принцип работы заключается в том, что гидравлический пресс давит в одну конкретную точку и тем, самым повышает КПД

, в другом месте на предмете. Таким образом, можно производить разнообразные действия от сгибания до прессования предмета, прилагая минимальные усилия.

Вся конструкция включает в себя небольшое количество деталей, но главные из них это два поршневых цилиндра, которые отличаются друг от друга своим диаметром. Внутри поршней, находиться обычная вода или масло. Жидкость позволяет действовать закону гидростатики. Это позволяет усиливать КПД и на предмет, уже будет действовать сила в несколько тонн. Структура гидравлического пресса подразумевает работу в двух плоскостях

, но чаще всего применяется вертикальный тип оборудования, и реже горизонтальная модель.

Особенности конструкции самодельного пресса

Чертеж и размеры пресса для гаража.

Как указывалось выше, пресса с мощностью в 10-20 тонн будет достаточно, а в остальном следует отталкиваться от своих потребностей.

Основным и главным элементом самодельного пресса для гаража является гидравлический домкрат. Можно самостоятельно сделать встроенный насос с гидравлическими цилиндрами. Работать они будут по принципу передачи давления масла из меньшей камеры к большей.

Два цилиндра соединяют между собой каналами, по которым проходит специальное масло и давит на поршень. Таким образом усилие передаётся на инструмент и обрабатываемый предмет. Установка цилиндра выполняется вертикально, но для узконаправленных целей могут быть выполнены горизонтально.

С помощью насоса в цилиндре большего размера создаётся давление. Самый лёгкий в исполнении пресс на базе бутылочного домкрата. Важно заранее продумать, какие работы будут выполняться с помощью пресса.

Можно регулировать ход домкратного штока и высоту опрессовываемых деталей.

Для этого существует несколько способов:

установка вверху рамы винтового привода;
создание съёмного перемещаемого мобильного стола;
использование съёмных подкладок;
применение вышеописанных методов вместе.

Все перечисленные размеры заносятся в чертёж. Важно учитывать размер домкрата, обрабатываемые детали и металлопрокат.

Подготовка проекта пресса

Перед сборкой устройства гаражного приспособления необходимо подобрать правильный чертёж, а лучше его сделать самостоятельно, чтобы будущий инструмент соответствовал всем требованиям. Самый важный элемент конструкции гидравлического пресса – станина.

Это рама, по рейкам которой перемещается горизонтальная балка. Станина должна быть достаточно прочной для выдерживания усилий домкрата, а также иметь запас прочности.

При неправильном подсчёте конструкция пресса может не выдержать нагрузки.

Проект пресса для гаража.

Основание лучше всего делать в виде платформы. Ширина проёма платформы зависит от размера материалов, которые планируется обрабатывать в дальнейшем.

Для расчёта ширины и высоты проёма складывают такие параметры:

толщина подвижного стола и платформы;
размер домкрата;
величина хода штока;
габариты обрабатываемых заготовок.

Чтобы создать пресс своими руками рекомендуется использовать типовые чертежи. Размеры пресса для гаража:

ширина 800 мм;
высота 1780 мм.

Важными элементами чертежа являются стойки, упоры, ножки, распорные углы и места расположения пружин. Конструкцию дополняют некоторыми элементами для обеспечения хода упора.

Из чего собирается пресс?

Самодельный пресс для гаража обязательно нужно сделать надёжным и с хорошим запасом прочности, поскольку все узлы подвергаются серьезному давлению и нагрузке. С чего начать?

Процесс делится на несколько этапов:

В первую очередь создаются каркас и платформа. Для этого используют швеллеры с многочисленными рёбрами жесткости. Трубу из металла прямоугольной формы используют в качестве заготовки. Из этой трубы вырезаются 4 куска по размерам чертежа и свариваются в один элемент. Жёсткость механизма повышается, если швы идут по бокам. Из тех же труб делают вертикальные стойки и упор.
Рама состоит из платформы, двух стоек и нижнего упора. Главные функции рамы: принятие на себя усилия, его распределение и обеспечивание устойчивости конструкции. Фиксатором, выполненным из трубы длинной 15-20 мм, дополняется платформа.
Для обеспечения хода пресса и создания усилия на изделие изготавливают съемный упор. Узел выполняется с помощью стальных полосок, которые должны быть немного короче, чем расстояние между стойками. Толщина полосок составляет 10-15 мм. Полоски фиксируются с помощью отверстий.

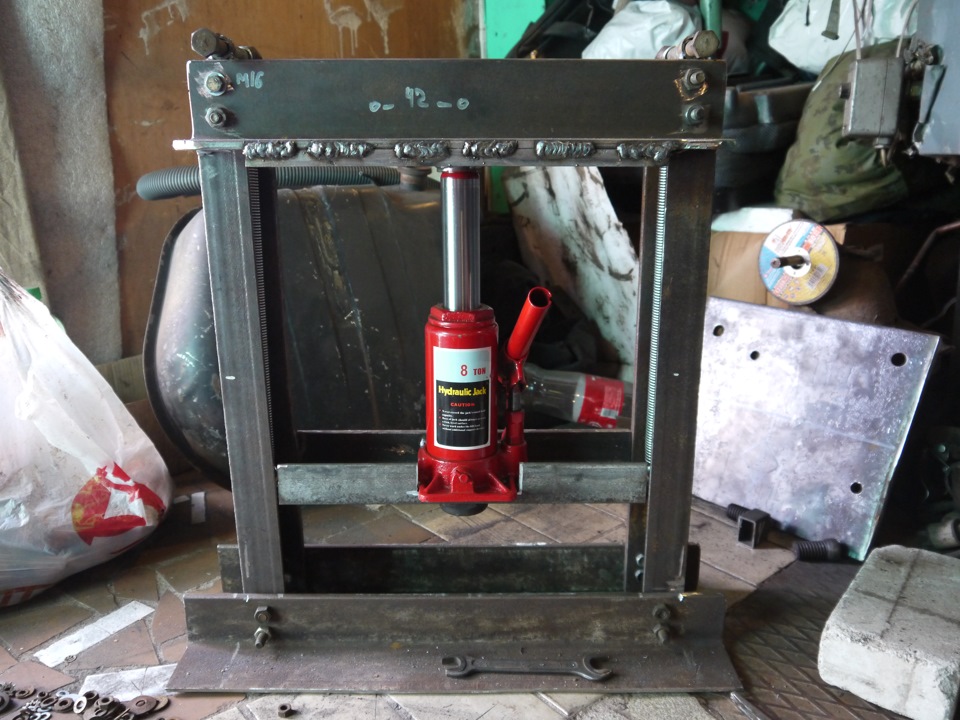

На завершающем этапе гидравлический бутылочный домкрат помещается в раму. В процессе установки упоры оттягиваются и фиксируются. Крепление выполняется болтами или сваркой.

Инструменты для сборки пресса

При изготовлении приспособления используются различные инструменты, которые есть в каждом гараже. В первую очередь необходим гидравлический бутылочный домкрат. Чтобы агрегат не развалился под высоким давлением понадобится надёжное основание.

Для выполнения сборки пресса для гаража понадобятся инструменты:

сварочный аппарат и электроды;
болгарка с диском по металлу;
шуруповерт;
электродрель;
уровень;
рулетка;
листовая сталь;
ножовка по металлу;
электроды;
профильный уголок.

Если вы новичок в работе со сварочным аппаратом, то рекомендуется сначала потренироваться на аппаратах инверторного типа или довериться мастеру. При необходимости использования оттягивающих пружин можно брать дверные, пружины от передних кресел машин или любые другие, подходящие под заданные требования.

Металлопрокат для сборки самодельного пресса

Размеры элементов пресса.

Чтобы сделать пресс для гаража своими руками может понадобиться металлопрокат:

Швеллер, изделие №8 и выше.
Труба круглого или прямоугольного сечения не меньше 4*4 см.
Уголок не менее 5*5 см. Применяется при сборке основания рамы.
Листовая сталь от 8 мм толщиной. Пригодится при выравнивании разного рода неровностей.
Полоса стали толщиной 1 см для ребер жесткости и направляющих.
Отрезок трубы около 10 мм. Диаметр подбирается в зависимости от размера головки штока домкрата.
Вставки-подкладки из стального профиля.

Создание пресса своими руками

На сегодняшний день существует достаточно большое количество чертежей, которые позволяют сделать гидравлический пресс с помощью домкрата своими руками. Самодельный пресс не будет отличаться от настоящего оборудования, выпущенного на предприятии. В итоге можно сэкономить деньги и получить в своё распоряжение качественное оборудование, которое к тому же легко улучшать и видоизменять в дальнейшем.

В быту самодельный пресс можно использовать для прессовки разного рода предметов, в том числе и отходов, которые остаются после обработки металла. Многие мастера особенно часто применяют пресс для деформации труб и загибания профилей

. Так как гидравлический пресс создаётся для бытовых целей своими руками, то вместо мастерской можно использовать обычный гараж.

Необходимые инструменты

Собрать самодельный пресс только при помощи собственных сил достаточно просто, но нужно заранее подготовить все необходимые инструменты. Обязательно важно подготовить сварочный аппарат и большое количество электродов. Если нет навыков в сварке, можно попросить помочь специалистов за небольшую плату. Для металлической обработки некоторых деталей также нужно будет найти шлифовальный аппарат. В качестве основного сырья при создании гидравлического пресса используются металлические профили

, которые можно купить на любом строительством рынке. Сразу покупать большое количество не имеет смысла. Лучше докупать всё по мере необходимости.

Первым делом нужно запомнить, что принцип работы в гидравлическом прессе это давление, которое можно получить путём ручного действия или насоса. Давление можно подавать в рабочий цилиндр и с помощью установки гидравлического домкрата, который имеет уже встроенный насос ручного действия. Домкраты могут быть самые разные, но лучше выбирать модель бутылочного типа, так как они за всё время применения показали самый длительный срок эксплуатации. В начале сборки гидравлического пресса нужно обратить внимание на то, что домкрат устанавливается исключительно в вертикальном положении и не допускается варианта, когда шток домкрата выдвинуть вниз.

Для использования гидравлического пресса в домашних условия, хватит минимальной силы нагрузки, которая равняется 10–20 тоннам

. Большая сила нагрузки, используется только при работе на производстве. Важно также обратить внимание на такие характеристики, как:

параметры станины;
рабочий ход поршней;
габариты.

Давление внутри цилиндра получают при использовании ручного или гидравлического насоса. Второй вариант упрощает работу, но ручной насос можно легко заменить.

Создание основы для самодельного пресса из домкрата

Начало работы по созданию самодельного пресса основывается на создании платформы, которая будет служить опорой и сможет при этом выдержать нагрузку пресса. Нужно учитывать, что сила, которая будет действовать во время прессовки, должна быть пропорциональна узлам. Фактически домкрат будет всячески стараться разорвать рамную конструкцию

, поэтому её прочность — это залог качества всего оборудования. Необходимо сделать раму, которая выдерживала бы нагрузку превосходящую силу, действующую во время работы гидравлического пресса.

Рамный проём должен соответствовать по размеру предполагаемому материалу, который будет использоваться во время прессовки, поэтом важно определиться с шириной этой части на этапе её создания. Минимальные размеры

ширины имеют свои пределы, ведь она не может быть меньше суммарных габаритов пресса. При определении точной высоты гидравлического пресса требуется учитывать, длину домкрата, свободную амплитуду штока, свободное место для обработки материалов и размеры рабочего стола.

Гидравлический домкрат устанавливается на основное полотно пресса, при этом детали будут упираться в полотно рамной конструкции. В таком случае вся сила, которая будет передаваться от штока на обработку или прессовку материала, будет зависеть от работы подвижного рабочего стола. Он устанавливается на верхнюю часть конструкции

домкрата. Перемещение при этом будет происходить при помощи станины вверх и вниз.

Получить необходимую прочность и жёсткость конструкции можно путём использования сразу нескольких рёбер. Для этого необходимо купить профили из металла углового или квадратного типа. Идеальный размер профиля должен составлять 50 или 40 мм на сторону. Если под рукой просто нет необходимых профилей, их можно изготовить из обычных металлических листов, которые сгибаются в форме угла. Потом необходимо просто приварить два угла друг к другу в верхней и нижней части. Таким образом, можно получить профиль с несколькими рёбрами жёсткости, которые значительно увеличивают максимальный предел нагрузки конструкции.

Для того чтобы придать гидравлическому прессу устойчивость, необходимо приварить пластину к изготовленной стальной конструкции. По стандартным чертежам металлическая пластина должна быть толщиной в 8–12 мм

и размером в 200 на 250 мм. Дальше нужно будет установить на оборудование две пружины у домкрата с обеих сторон. С одной стороны, пружины должны быть прилеплены к станине, а, с другой стороны, установлены на рабочий стол. Пружины служат для того, чтобы вернуть домкрат в исходное положение, поэтому они должны обладать соответствующей жёсткостью и размерами.

Создание упора для гидравлического пресса

При создании пресса своими руками, нужно изготовить дополнительно ещё и упор. Для этого подойдёт металлический материал, который использовался при создании стоек. Длина заготовки должна при этом равняется ширине конструкции. Дальше нужно сварить две детали между собой и соединить с опорной конструкцией. Следует приварить два металлических уголка

, которые имеют 40 или 50 мм одной стороны, друг к другу. Длина выбирается произвольная, но в пределах 30– 50 см. Все заготовки после этого свариваются между собой и устанавливаются на своё положенное место. Угол соединения при этом должен равняться 90 градусам.

Следует соблюдать угол во время сваривания. Для этого необходимо использовать угольники, которые помогут соблюсти необходимые 90 градусов, и не позволят конструкции во время сваривания согнуться.

Преимущество съёмного упорного элемента

Съёмный упорный элемент в основном устанавливается для того, чтобы передвигать его по направляющей и тем самым будет передаваться направление на составляющую. Для его создания потребуются простые металлические отрезки толщиной 10 мм

. Заготовки по длине должны быть немного меньше расстояния между двумя стойками. Конечный этап — это приваривание упора к двум стойкам.

Руководство по сборке пресса

Процедура сборки гидравлического пресса состоит из четырёх основных этапов, которых следует придерживаться. На каждом этапе работы нужно сверяться с чертежом.

Чертеж переносного пресса.

Рекомендации по сборке:

Изготавливаются детали из металлопроката, в соответствии со схемой или чертежом. Дрелью проделываются необходимые отверстия.
Сварка рамы. По углам рамы привариваются укрепляющие ребра. «П»-образная рама закрепляется болтами к основанию и получается станина.
Создаётся рабочий стол из металлического листа толщиной 10 мм. Для вертикального перемещения стола изготавливаются из стальной полосы 10 мм направляющие Ширина направляющих соответствует ширине рамы. Между стойками станины заводится труба, приставляются стальные полосы, а конструкция стягивается по бокам.
Фиксация оттягивающих пружин. Перед установкой домкрата нужно оттянуть рабочий стол. Изготовьте упорное гнездо и приварите его к нижней центральной части стола. Тогда головка домкрата будет надежно уперта в подвижной стол.

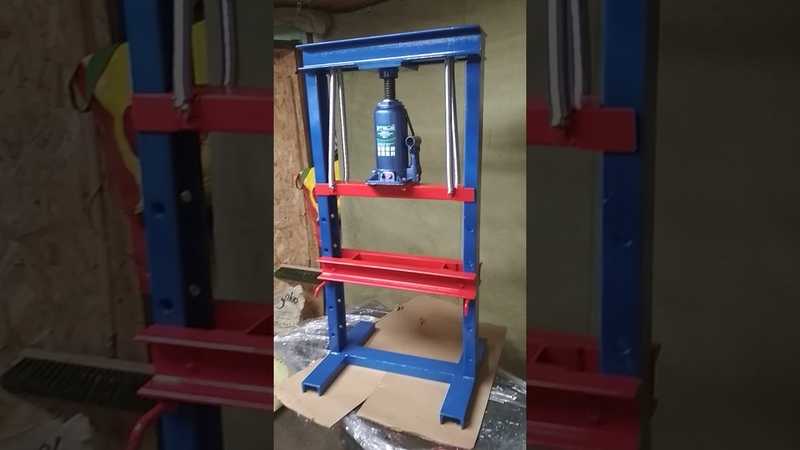

Самодельный пресс для гаража готов. Остается выполнить шлифовку и покраску для придания товарного вида.

Кулакова

Это еще один вид устройства, для добычи воска, часто применяемого на отечественных пасеках. Этот воскопресс еще именуют ВПК-1. Главные задачи, которые ставил разработчик при создании своего устройства – это сохранение чистоты воска и минимум усилий при использовании. И ему удалось их воплотить в реальность. Многие профессиональные пчеловоды называют его одним из лучших современных устройств.

Летки в ульях

Конструкция

Этот воскопресс состоит из следующих частей: бак для нагрева сырья (электрический), сепаратор и сито для фильтрации воска, нажимной механизм, мешки для укладки сырья (преимущественно льняные). Весь сборный аппарат Кулакова весит 12 килограммов и по сравнению с ручным устройством может помещать до 40 литров жидкого воска. Также в комплектацию этого воскопресса входит нагревательный тен, поэтому при работе с ним уже не понадобится отдельно ставить на огонь ступку с сырьем. Нагрев производится автоматически.

Принцип работы

В металлический бак до половины заливается вода, автоматически при включении она нагревается до 90 градусов. Затем измельченное вручную сырье укладывается в льняной мешок, который располагается внутри сепаратора. В это время нужная температура поддерживается автоматически. Сверху сепаратора располагается сито. Затем с помощью нажимного механизма сито и сепаратор опускаются в бак, где уже находится горячее растопленное сырье. В него добавляют воду и оставляют вариться примерно на час. Как только на поверхности воды появляется пленка из воска, можно переходить к следующему этапу.

Прессование

Воск отжимается долго, примерно, в течение сорока минут, зато в результате получается чистый высококачественный продукт. По мере работы пресса, воск, как и в первом случае, подымается на поверхность воды, откуда его сливают. После окончания работы пресса, агрегат отключают от сети, разбирают и очищают все детали. В данном случае важно хорошо почистить и промыть сепаратор, сито, мешок. После просушки воскопресс опять готов к работе и новой загрузке сырья.

Преимущества:

Это устройство извлекает воск самой высокой категории по чистоте и качеству;
Высокая производительность;
Автоматическая работа.

описание, устройство, принцип работы, характеристики

Такое оборудование как гидравлические прессы используется сегодня повсеместно, поскольку данное устройство выполняет функции, которые применимы на множестве производств. Гидравлический пресс представляет достаточно несложное устройство, которое в основном служит для очень сильного сжатия материала, применение гидравлического пресса часто используется там, где необходимо проводить деформацию деталей, либо в процессах пакетирования материала в упругие брикеты, для изготовления всевозможной продукции.

Данный аппарат славится своими функциями и простотой в работе еще с давних времен, когда посредством данного аппарата производили отжим виноградного сока и изготавливали масло. Таким образом сопоставив всю изложенную информацию воедино можно сделать вывод, что данное оборудование является полезным в множестве видов производств, но особенно часто использование гидравлического оборудования происходит на предприятиях осуществляющих производство изделий из пластмасс, на мебельных фабриках, для изготовления фанеры, листов МДФ.

Пресс гаражный: основные функции и предназначение

С помощью такого пресса производится обработка запчастей и механизмов с использованием высокого давления. Работа устройства обеспечивается за счёт специальной жидкости, сжатой до состояния плотной массы.

Работает такой механизм на основе взаимодействия между 2 камерами разного объема.

Жидкость перетекает под давлением из одного цилиндра в другой по специальному трубопроводу. В качестве рабочего субстрата, используют, как правило, гидравлическое масло. После попадания последнего в емкость с большей вместимостью, начинается давление на поршень под ней. А тот, в свою очередь, давит на исполнительные инструменты и далее на обрабатываемую поверхность изделия. Популярность прессов основана на простоте их работы и удобстве в использовании.

Основными функциями таких устройств с давних пор являются:

Деформирование металлических конструкций;
Упаковка продукции в форме брикетов;
Обработка труб;
Прессование пластмассовых заготовок;
Создание изделий на резиновой основе;
Изготовление листов из МДФ и фанеры.

В гаражных условиях гидравлический пресс становится незаменимым помощником и позволяет значительно сэкономить семейный бюджет. Так, с помощью такого оборудования можно произвести прессовку подшипников, сделать рихтование, соединить несколько деталей под действием высокого давления. Также у владельца пресса появляется возможность самостоятельной переработки мусора в виде пластика, жести или картона.

Советы по обращению с технической жидкостью

В самой операции обновления воды и масла в гидравлическом оборудовании нет ничего сложного, однако есть хитрости, которые помогут сэкономить на этом расходнике. Например, эксплуатационные характеристики масла в виде термостойкости, адгезии и вязкости дольше сохранятся, если на всем периоде хранения и непосредственного использования жидкость предохранять от попадания мелкой пыли, сора и грязи. Также рекомендуется защищать состав от прямых солнечных лучей и попадания воздуха.

О потере рабочих свойств будет свидетельствовать потемнение жидкости, образование в составе шлаков и органических кислот. Опять же, сохранение эксплуатационных качеств имеет значение в первую очередь для самого гидравлического пресса, поверхностей его конструкции, которые имеют прямой контакт с техническим маслом и водяным наполнителем.

Если же масло засорилось, то не стоит торопиться с полной заменой. Можно выполнить его очистку при помощи специальных фильтров. В слесарных мастерских и на производствах для этих целей применяют мембранные устройства из перфорированной жести. Проволочные и матерчатые прослойки фильтра также позволят избавиться от мелких загрязнений.

Типовые отличия пресса гаражного

В настоящее время все такие прессы, использующиеся в производственных целях, делятся на модели, предназначенные для обработки металлических конструкций, и устройства для сжатия пластика.

Кроме того, существуют более узкопрофильные варианты применения машин для прессования:

Так, производители позаботились о создании пресса для штамповки и ковки металлов.
Имеются и модели для продавливания металлических пластин, и придания им конкретной формы, сходной с литыми изделиями.
Прессы делают в том числе и для штампования листовых заготовок из металла или деревянной стружки.
Есть даже прессы, чье предназначение — сборка деталей.
И пользующиеся неизменной популярностью механизмы для брикетирования металлолома.

В зависимости от внутренних характеристик, гидравлические прессы бывают вертикальными на ручном приводе. Представляют собой вертикальную двухстоечную систему на раме, в основе работы которой ручной или ножной привод.

Могут обработать за раз материал весом более 150 тонн.

Отличаются низкой энергопотребляемостью. Настольные, самые компактные прессы, которые прикрепляют на верстак или простую поверхность стола. Выдерживают нагрузки до 20 тонн, но при этом обрабатываемые изделия должны иметь малые габариты. Электрогидравлические запускаются с помощью электромотора. Справляются с задачей по обработке до 45-тонных материалов. Благодаря полной автоматизации работ с электроприводом, не требуют вмешательства операторов. Пневмогидравлические самые надежные модели, позволяющие значительно сэкономить средства по ремонту оборудования. Могут использоваться даже во взрывоопасной и легко воспламеняющейся среде. Принимают нагрузки более 90 тонн весом.

Общие сведения об агрегате

Прессовочное оборудование давно используется человечеством как простой в и то же время эффективный инструмент для оказания силового воздействия на заготовку. По мере развития концепции поршневых механизмов появлялись все более сложные вариации оборудования и сегодня на рынке можно найти технологичные пневмогидравлические и электрогидравлические модификации. Они работают посредством дополнительной силовой установки и не требуют прямого участия человека в этом процессе. Чем же на этом фоне выигрывают вертикальные гидравлические прессы, работающие от физической силы? Прежде всего, у них более низкая стоимость и полная независимость от стороннего энергоснабжения и приводных механизмов. Агрегат полностью автономен и требует лишь периодического обслуживания с заменой масла.

Устройство гидравлического пресса для гаража

Поскольку гаражные работы чаще всего выполняются не в производственных масштабах, а «для себя», то и пресс лучше выбирать соответствующий потребностям владельца.

Основными особенностями гаражного пресса будут в таком случае:

Максимально развиваемая мощность. Сила, с которой поршень давит на поверхность изделия, составляет от 4 до 10 т веса.
Надежность манометров. Поскольку эти элементы выявляют количество прилагаемых поршнем усилий для выполнения работ, то и работать они должны бесперебойно.
Параметры рабочего хода. Влияют на характеристики обрабатываемых поверхностей, а в гаражах используются прессы с ходом до 200 мм.
Подъемные качества в станине. Для обеспечения комфортной работы, нужно индивидуально подобрать высоту, на которую будет подниматься обрабатываемая конструкция.
Размеры пресса. Поскольку гараж не является промышленным помещением и, как правило, отличается компактными габаритами, то и гидропресс делать здесь лучше небольших размеров.

Гаражный гидропресс представляет собой установку на металлическом каркасе, имеющую следующие элементы конструкции – цилиндры, домкрат (или насос), подвижный стол. Отдельно стоит отметить, что каркас (или станина) должен быть сделан из высокопрочных металлов и иметь форму, схожую с платформой.

Кроме того, проемы должны выполняться с некоторым запасом и быть больше габаритов других встраиваемых впоследствии деталей.

Гидродомкрат нужно установить на каркас таким образом, чтобы была возможность регулирования хода поршня и высоты обрабатываемых запчастей. В этих целях насос устанавливается либо с винтовым приводом, либо со сменными подкладками.

Схема гидравлического пресса: популярные идеи

Прежде чем приступать к изготовлению гидравлического пресса своими руками, нужно разработать определенный проект оборудования, чтобы будущее устройство отвечало всем необходимым требованиям.

Наиболее распространенными вариантами здесь считаются схемы:

С расположением насоса у подножия станины с давящей силой, направленной вверх.
С размещением домкрата наверху устройства, давление которого направлено к низу.

Промышленные модели оснащаются в настоящее время только поршнями, давящими снизу-вверх. А в случае изготовления самодельного оборудования, может применяться и принцип обратной конструкции, чаще всего используемой для прессования шарикоподшипников или разного вида узелковых деталей (к коим относятся втулки и шарнирные детали).

Перед началом работ, и прежде чем сделать чертеж, необходимо также иметь в виду, что изготавливаемый своими руками пресс должен отвечать ряду требований.

Важна высокая прочность станины. Поскольку на каркас оказывается двойное давление со стороны поршня и цилиндров, необходимо позаботиться об усилении надежности рамы. Свободный шток у поршня должен поддаваться регулировке. В этих целях изготавливают съемные упоры либо делают дополнительные плиты. Применяется также и система заменяемых вкладок из металлических пластин.

Правильный уход за станком

Чтобы не просто исключить риск названных выше неисправностей, но и продлить базовый эксплуатационный срок агрегата и его деталей, следует поддерживать его состояние в надлежащем виде. Залог исправной работы и долговечности – чистые внешние и особенно внутренние поверхности. Грязь, пыль, инородные предметы и прочий мусор – все это должно вовремя устраняться. Для дежурной протирки поверхностей используется хлопчатобумажная ткань, которая эффективно собирает не только загрязнения, но и влагу.

Поскольку ручной гидравлический пресс имеет в конструкции немало труднодоступных пазов и отверстий, то в комплексном уходе не обойтись без компрессора с клининговым пистолетом. Подача сжатого воздуха прочистит эти зоны, устранив забившиеся загрязнения. Еще один способ борьбы с грязью в труднодоступных местах – обработка тонкой палочкой с намотанной чистящей салфеткой или куском материи. Ткань изначально можно смочить в моющем средстве для металлических поверхностей.

Гидравлический насос своими руками: разновидности конструкции

Одной из главных составляющих любого гидравлического пресса является специальный насос, или поршень.

Такая деталь чаще всего имеет вид домкрата и может быть изготовлена в виде:

Ручной модели. Отличаются хорошей производительностью, небольшими объемами бака (до 1 л) и надежностью в работе.
Устройства с распределителем. Отличаются высоким предельным давлением и разнообразием в объемах бачков.
Механизма с односторонней системой действий. В состав включаются манометры и специальные адаптеры с исполнительным элементом.
Модели на предохранителе. Преимуществом является присутствие высокопрочного запирающего устройства, способного выдерживать большую нагрузку на систему.
Насоса с двусторонним принципом работы. Имеется 1 гидравлическая труба, гидрозамки с 2 разъемами и стандартный электрический адаптер для подключения к системе.

Одним вариантом улучшения мобильных характеристик рамы является создание подвижного столика между станиной и поршнем. Устанавливать его лучше с помощью 2 боковых креплений, которые бы направляли движение элемента вверх-вниз по каркасу. Также в некоторых случаях можно прикрепить к насосу сбоку 2 достаточно жесткие пружины. Это делается для автоматического возвращения домкрата в исходное положение, что обеспечит минимум ручных усилий при работе с прессом.

Устранение неисправностей

О наличии поломок будут свидетельствовать нехарактерные стуки, чрезмерные вибрации или недостаточно мощное усилие при опускании клапана. Среди причин некорректной работы агрегата может быть завоздушивание в цилиндрах, неправильная регулировка конструкции, ошибки при замене клапанов и штоков, а также заклинивания отдельных функциональных деталей. В каждом случае будет своя последовательность действий, направленных на восстановление работоспособности оборудования, а в домашних условиях можно выполнить следующие ремонтные операции:

Полная регулировка хода клапана гидравлического пресса, а также устранение зазоров и лишнего воздуха.
Если обнаружены нестыковки в подключении труб для слива жидкости или других коммуникаций к системе цилиндров, то компенсировать нарушения можно будет дроссельными шайбами, правильно подобрав диаметр.
Заедания и клины устраняются только в ходе разборки проблемного механизма. Профилактика подобных ситуаций выражается в своевременной и достаточной смазке рабочих поверхностей.

Ручной гидравлический насос своими руками: изготовление

В современных реалиях ручные гидронасосы пользуются широкой популярностью и редко изготавливаются в кустарных условиях. В то же время, в целях экономии бюджетных средств, возможность самостоятельной сборки подобного оборудования является вполне реальной.

Для создания гидронасоса своими руками, необходимо иметь:

Стальной бачок под горизонтальный корпус.
Клапанную систему внутри бачка, закрепленную на шайбах.
Рычаги в целях регулирования запорных вентилей (таковыми чаще всего становятся чугунные трубы).
Манометры для измерения уровня давления.

Отличительным признаком любого самодельного домкрата остается громоздкость конструкции и малая степень выдержки — до 5 атм. Кроме того, для работы такого устройства, нужно прикладывать много физических усилий и постоянно следить за тем, чтобы запирающее устройство не сжалось под давлением и не испортилось.

Преимуществами этих механизмов можно назвать безопасную работу, высокую скорость выполнения требуемых действий, наличие возможности для обработки сложных и не поддающихся иному ремонту деталей.

Гибочный пресс

SWAG 20 TON Набор для сборки своими руками – SWAG Off Road

20-тонный листогибочный пресс Набор для сборки своими руками

Комплект листогибочного пресса поставляется в разобранном виде, вы выполняете окончательную сборку и сварку.
Предназначен для установки на 20-тонный гидравлический пресс Harbour Freight, арт. № 32879 и 60603.
В комплект листогибочного пресса входит регулируемый задний упор для точных и воспроизводимых гибов.

Макс. радиус изгиба (град.) 110
Максимальная способность к изгибу пластины 3/8 дюйма
Максимальная ширина изгиба 19.
25″
Общая ширина тормоза 22,125 дюйма

Инструменты, необходимые для сборки: сварочный аппарат, болгарка, уровень, угольник.
Способен сгибать низкоуглеродистую сталь следующей длины и толщины.

19 дюймов = полная ширина изгиба нижней матрицы для любых изделий толщиной 1/8 дюйма или меньше.
15 дюймов 3/16 дюйма
12 дюймов 1/4 дюйма
5 дюймов 3/8 дюйма

Укажите действующий адрес доставки, на который будет доставлен UPS/FEDEX.

ПРИМЕЧАНИЕ. Цеховой пресс и домкрат для бутылок НЕ включены.

ПРИМЕЧАНИЕ: Дополнительные центрирующие выступы, поставляемые с пресс-брейком, не входят в состав полностью сварного комплекта.

Самодельный 20-тонный пресс является отличным дополнением к плитам пресса для оправки, которые мы продаем ЗДЕСЬ.

ИНСТРУКЦИЯ ПО СБОРКЕ ГИБОЧНОГО ТОРМОЗА

Набор для сборки пальцевого тормоза SWAG 20 TON SWAG 3-D печатная ручка большого пальца для (расклешенных) или (литых поперечных штифтов) бутылочных домкратов Механически обработанная ручка SWAG для (круглых) гидравлических выпускных клапанов бутылочного домкрата

Механически обработанная ручка SWAG для (круглых) гидравлических выпускных клапанов бутылочного домкрата

Perfect

Идеальный маленький инструмент для мастерской, так как обычно мне нужно делать небольшие детали и легкие кронштейны начинайте гнуть что угодно, когда оно прибудет, выберите полностью сварной комплект. Пресса упростила работу, помогая изготовить 6 тележек для огнетушителей.

Владелец

Превосходная техника и качество изготовления. Работает отлично. Спасибо

Легко следовать указаниям и хорошо работает

HinzFab

Я думал попробовать приобрести детали отдельно, но это стоило бы в два раза больше, и мне пришлось бы заниматься всем проектированием. Я выбрал набор для самостоятельной сборки после просмотра обучающего видео. Это было просто, и прилагаемые цветные инструкции также были понятны. Я уже использовал его, чтобы сделать изгибы на нажимном бампере из стали 10 калибра, никаких проблем, хорошие чистые изгибы.

123

▷ Бывшие в употреблении Гидравлические прессы на продажу

На Trademachines.com вы можете найти 778 предложений подержанных Гидравлические прессы на продажу или на аукционах по всему миру. Посмотрите на себя ниже и свяжитесь с продавцами напрямую!

Предложения 778

Гидравлические прессы

Гидравлические прессы могут использоваться в различных отраслях промышленности

Гидравлический пресс использует основные принципы физики для создания сжимающей силы. Он является важным элементом оборудования в различных отраслях промышленности и может использоваться при ковке, штамповке, глубокой вытяжке, формовании и штамповке металла и других материалов, и это лишь некоторые из операций механической обработки, на которые он способен.

Гидравлический пресс и его применение

Гидравлический пресс был разработан в Англии в конце 18 века Джозефом Брамой и основан на принципе Паскаля о постоянном давлении в замкнутой системе. Французский математик Блез Паскаль сформулировал физический закон, согласно которому давление на жидкость, находящуюся внутри замкнутой системы, передается через эту жидкость без потерь и действует с одинаковой силой на равные площади. Этот принцип применяется в работе гидравлического пресса, в котором поршни действуют как насосы. Когда такой поршень вдавливается внутрь, он вытесняет жидкость, которая, будучи несжимаемой, действует на поршень большего размера. Расстояние, пройденное большим поршнем, равно расстоянию, пройденному малым поршнем, деленному на отношение площадей головок поршня.

Найдите лучшие бывшие в употреблении гидравлические прессы на интернет-аукционах

Использование гидравлического силового пресса дает множество преимуществ. Он может, в отличие от механических прессов , полностью сжимать материал, а также занимает гораздо меньше места. Гидравлический пресс используется для самых разных промышленных целей, поскольку он может превращать металлические предметы в металлические листы. Существует ряд различных типов гидравлических прессов, отвечающих различным промышленным требованиям; факт, который стоит иметь в виду при поиске Продам гидравлический пресс . Оправочные прессы используются для более легких работ, таких как пробивка отверстий или штамповка металла. Это делает этот тип популярным самодельным гидравлическим прессом. Пресс для ламинирования представляет собой ручной гидравлический пресс, используемый для ламинирования полимера на такие материалы, как бумага или металл. Прессы с С-образной рамой имеют С-образную форму, что помогает им занимать минимум места на полу и обычно используются для правки и вытягивания. Пневматические прессы сжимают воздух для создания давления. Хотя они не могут создавать чрезвычайно высокое давление, с ними можно работать быстро. Силовые прессы используются в тяжелой промышленности и делятся на полуоборотные и полнооборотные муфты. Сборочные прессы используют экстремальное давление для сборки и обслуживания деталей. Прессы с H-образной рамой могут обрабатывать более одного пресса.

Существуют различные типы гидравлических прессов для различных нужд

Преимущества покупки гидравлических прессов для продажи на аукционе

Гидравлические прессы могут быть дорогим оборудованием при покупке новых. Однако, благодаря своей прочной конструкции, они могут исправно служить годами, так зачем бежать за счет нового оборудования и его обесценивания, когда можно поискать б/у гидравлический пресс на продажу, который будет стоить намного дешевле? Если вы ищете портативный гидравлический пресс или что-то более тяжелое, или если вам нужны детали для гидравлического пресса, то вы найдете широкий ассортимент товаров для продажи на онлайн-аукционах подержанного промышленного оборудования .

Основные производители гидравлических прессов

При поиске подержанного гидравлического пресса есть несколько марок, на которые стоит обращать особое внимание. ЭКО ГИДРАВЛИЧЕСКИЙ (ранее известная как EDBRO, PILOT и EMT ) имеет более чем 60-летний опыт производства надежных электрогидравлических прессов и другого гидравлического оборудования. HARE является ведущим производителем небольших гидравлических прессов в Великобритании, а также производит гидравлические прессы среднего размера.
