Своими руками металлические печи – Печь своими руками из металла

alexxlab | 04.11.2019 | 0 | Разное

Содержание

сделать своими руками железную длительного горения, дровяной камин из металла, фото

Металлическая печь для дачи изготавливается гораздо проще и быстрее, чем ее более громоздкий собрат из кирпича.

Для постройки потребуется меньше времени, дорогостоящих материалов и опыта, которым обучен человек, взявшийся за это занятие.

В конструкцию без труда включается теплообменник, варочная поверхность или духовка.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Виды металлических дровяных печей для дачи

Существует несколько разновидностей печей, в которых роль основного строительного элемента исполняет металл. Каждая описанная схема имеет положительные и отрицательные стороны.

Обыкновенная железная

Обыкновенная металлическая печь, эксплуатационные особенности которой в полной мере определяет основной строительный материал. Железо плохо накапливает тепло и обладает высокой теплопроводностью.

Такую печь располагают на специально подготовленной площадке, чтобы исключить любые контакты с деревянными элементами.

Таким образом, предотвращают возможное возгорание, которое возникает при избыточном нагреве внешних поверхностей.

Описанная черта даёт преимущества. Появляется способ соорудить печь, обладающую высокими эксплуатационными показателями при минимальном прогреве. Это обусловлено тем, что при службе подобного изделия становится возможным использовать принципы сжигания топлива, которые не работают, если речь идёт о печи, изготовленной из кирпича. Этого добиваются, грамотно используя высокую степень связности металлических элементов конструкции.

Ширина

ogon.guru

Буржуйка для дачи своими руками: чертежи + фото

Приложив совсем немного усилий и смекалки вы вполне можете соорудить компактную печь буржуйку для дачи своими руками, а мы поможем вам разобраться в деталях строительства и учесть все необходимые мелочи. Если вы будете четко следовать нашим инструкциям — у вас может получиться довольно таки симпатичная печка, такая как на фото ниже:

Буржуйка для дачи

Это изобретение из металла известно уже очень давно, но и сегодня не потеряло своей актуальности. Любимые многими дачные участки не всегда снабжены газом, а электроэнергия сегодня стоит недешево. Проводя за городом весенние и осенние дни, когда ночи стоят холодные, волей-неволей задумываешься об изготовлении отопительного прибора, который сможет согреть комнату дачи и вскипятить чайник. Вот и приходит на помощь такое изобретение человечества, как печка-буржуйка.

Это тем более актуально, если рядом с вашим участком находится лес или большая посадка деревьев, где можно найти сухие ветки -вы всегда будете обеспечены экологически чистым топливом.

Ее конструкция может быть самой разной – от совсем простой или более сложной. Чтобы знать, какие бывают буржуйки, и из чего их можно сделать, нужно рассмотреть несколько вариантов.

Виды буржуек, которые можно установить на дачу

Такую печку можно изготовить из любых металлических емкостей или толстостенного металла. Естественно, вам обязательно понадобятся инструменты, которые помогут справиться с этой нелегкой, но творческой работой. Для изготовления буржуйки хорошо подойдет старый газовый баллон или два баллона, в зависимости от модели печи, двухсотлитровая бочка, трубы диаметром 50 см или просто листы металла толщиной 3—5 мм и уголок.

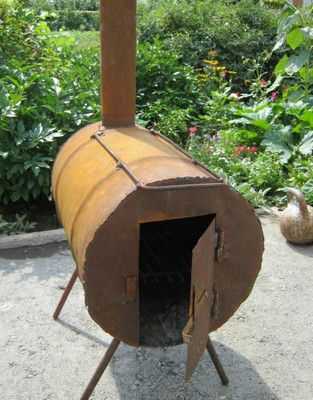

Простейшая буржуйка из бочки

Эта модель буржуйки выполнена из металлической бочки, к которой приварены ножки.
Затем вырезана в виде прямоугольника часть дна и посажена на петли — так получилась дверца топки.
В конце перевернутой набок емкости устроено круглое отверстие, к которому приварена дымовая труба.
На дно печки, необходимо уложить решётку-колосник, чтобы оно не прогорало, и печь сохраняла тепло как можно дольше.
Сверху бочки приваривается толстая стальная проволока для того, чтобы можно было поставить кастрюлю или чайник — таким образом, получается варочная панель. Это самый простой и доступный способ сделать буржуйку.

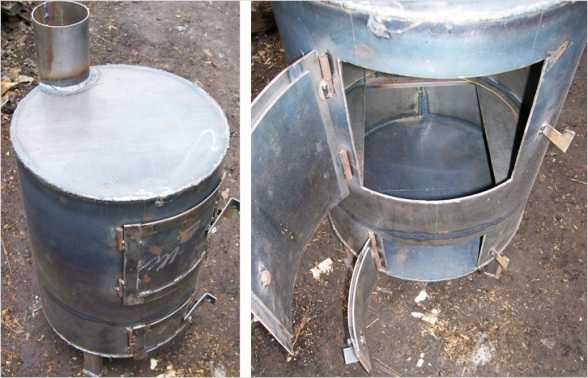

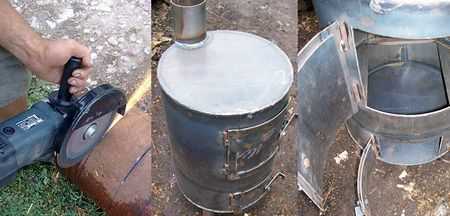

Классическая вертикальная конструкция из бочки или трубы

Еще одна модель, которую можно изготовить как из трубы, так и из бочки. Она несколько сложнее предыдущей, но и КПД этой печки будет гораздо выше.

На емкости делаются надрезы и изымаются участки, из которых будут сделаны дверцы для топки и поддувала. Привариваются петли и на них вешают дверцы с затворками.
Внутри емкости устраиваются подставки для колосника.
Если печь делается из большой по диаметру трубы, у нее заваривается дно, и к нему закрепляются ножки. Также заваривается ее верх – получается своеобразная варочная панель, в которой делается круглое отверстие для дымохода.
Если печь устраивается из бочки, она уже имеет дно и варочную поверхность. К ней также привариваются ножки и дымоход.

Труба для изготовления буржуйки предпочтительнее, чем бочка, так как ее срок службы будет более долгий. КПД печи, сделанной из трубы, имеющей более толстые стальные стенки, гораздо выше, чем у буржуйки из бочки.

Такая печь отлично подойдет для дачи, но так же, как и любая буржуйка, требует при ее эксплуатации соблюдения техники безопасности и изоляции от горючих предметов, деревянных полов и стен.

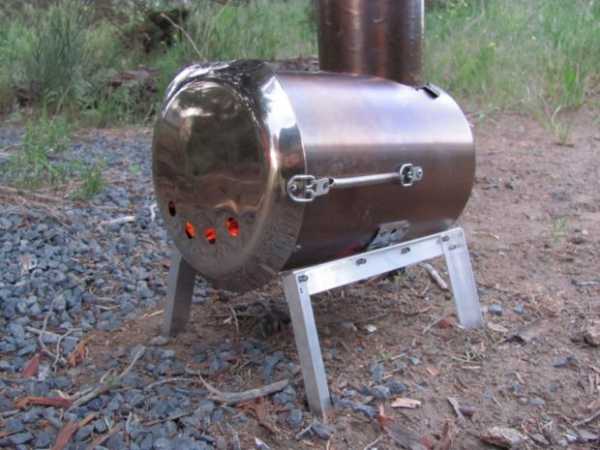

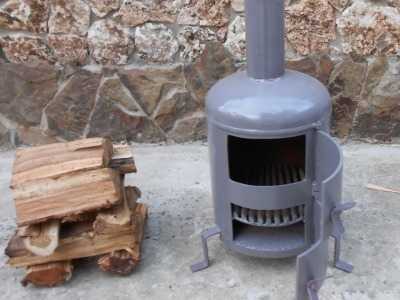

Буржуйка из газового балллона

Этот вариант буржуйки выполнен из газового баллона. Он не имеет варочной плиты, что сокращает функции печки до одной — отопление помещения.

В дне будущей печки высверливаются отверстия для сброса золы в приваренный под импровизированной решеткой зольник, который делают из металлического листа. Зольник играет роль и поддувала — для его закрывания устраивается небольшая дверца. Далее к нижней части буржуйки с помощью сварки закрепляются ножки.
Из дна баллона, ставшего теперь передней стенкой печи, также вырезается часть, которая будет служить дверцей, затем она устанавливается на приваренные петли. В противоположной стороне от топки приваривается труба. Она может быть установлена сверху баллона или находиться сзади печи.

Это тоже достаточно простая конструкция буржуйки, которая может быть выполнена самостоятельно.

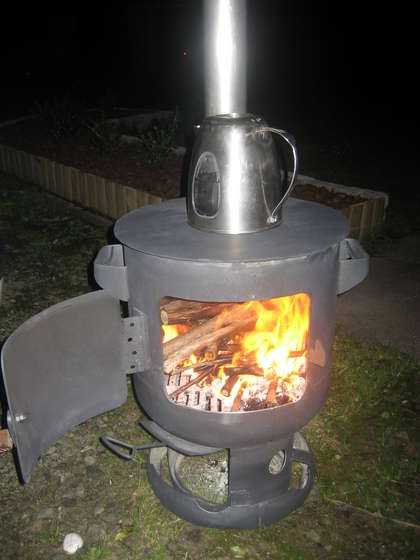

Особое удобство — широкая варочная поверхность

Другой вариант печки-буржуйки из газового баллона делается следующим образом:

Обрезается его верхняя часть, где будет находиться дверца, и боковая часть — для устанавки варочной панели.
Далее к будущей печке привариваются ножки, и устанавливается дверца.
В варочной панели вырезается круглое отверстие для дымоходной трубы.
Лучше всего в донной части печи сделать отверстия и предусмотреть зольник.
Для безопасной эксплуатации буржуйку нужно обязательно установить на негорючий материал, а если стены здания деревянные, то без их изоляции тоже не обойтись.

Эта модель достаточно проста в исполнении и хорошо подойдет для использования на дачном участке или в гараже. Варочная панель имеет достаточную площадь, чтобы на нее можно было поставить одновременно чайник и кастрюлю или сковороду.

Можно и несколько усложнить задачу, подняв при этом эффективность своего изделия. Так, буржуйку для дачи своими руками делают и из двух баллонов, как, например, показано на приложенном видеоролике:

Видео — Процесс создания печи буржуйки своими руками

Более сложный вариант буржуйки из куска металлической трубы, в нижней части, которой в виде дна закрепляется решетка.

Простенькая, на первый взгляд, но очень эффективная

Верхняя часть вырезанный из листа металла круг, в нем проделывается отверстие, затем в него вваривается труба дымохода. Вся эта конструкция вмуровывается в сложенный из четырёх-пяти рядов кирпичный короб, который будет выполнять роль поддувала. Его высота рассчитывается по ширине поддувальной дверцы. Печь устанавливается стационарно, дымоход может быть выведен через стену или крышу.

Вариант буржуйке на отработанном масле

Существует и такой вариант, как буржуйка, работающая на отработанном масле, которое заливается в нижний бак и поджигается. Есть у этой печки несколько недостатков — это то, что она способна согреть совсем небольшое помещение, и то, что ее работа может привести к появлению запахов от сгорания топлива. Нужно сразу отметить, что этот вариант больше подойдет для гаража или подсобки, нежели для жилого помещения, но на заметку его взять нужно, так как на дачном участке тоже может присутствовать гараж.

Из железного листа вырезаются необходимые элементы – (форма может быть круглой или прямоугольной), и из них изготавливается бак для топлива.
В верхней части бака прорезаются два отверстия для трубы и для заправки топливом. Второе должно иметь сдвижную крышку.
К получившемуся баку привариваются ножки.
В большое отверстие вваривается труба с маленькими круглыми прорезями, через которые происходит попадание внутрь воздуха.
Затем делается верхний бак — камера вторичного сгорания, которая приваривается к трубе с прорезями.
В верхнем баке крышка должна быть съемной, и в ней должно быть отверстие для дымохода, который выводится на улицу.

После полной сборки можно приступать к испытаниям этого вашего проекта.

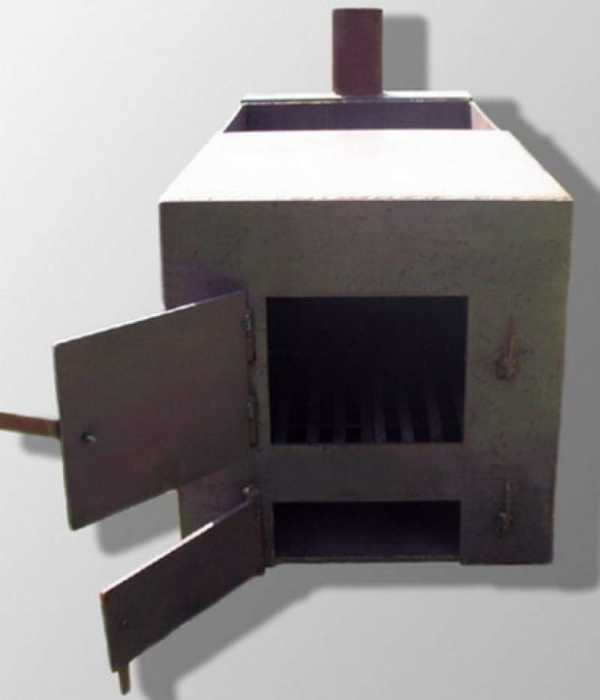

Топку можно обложить кирпичом

Эта модель печки-буржуйки — хороший выбор для использования ее на даче. Аккуратная форма делает ее приемлемой для любого дачного интерьера. Она поможет не только согреть помещение, но и приготовить пищу, так как имеет достаточно большую варочную панель. В конструкции все очень хорошо продумано, в том числе и величина внешних поверхностей и топки, в которой достаточно места для заполнения ее дровами. Эти качества речи позволят быстро нагреть холодную комнату.

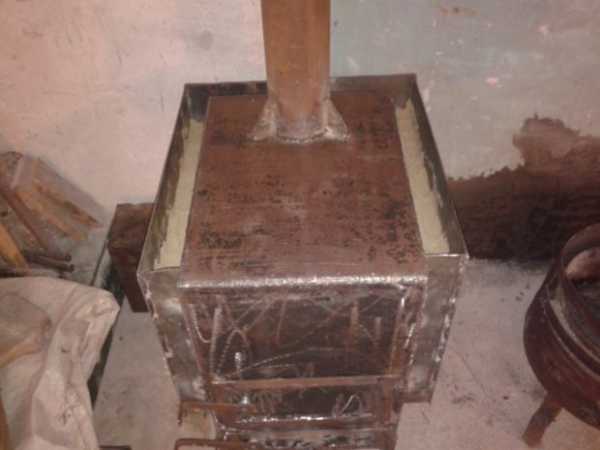

Для изготовления понадобятся листы толстого металла в 3—5 мм, уголок и труба для дымохода.
Сначала готовятся все части конструкции по заранее приготовленной схеме.
Плоскости соединяют металлическими уголками с помощью сварки — они же будут служить и ножками для печки. С нижнего торца ножек необходимо укрепить пластины из металла, примерно 10×10 см для большей устойчивости.
Топку от поддувала-зольника должна отделять решётка-колосник. Далее на петли закрепляются дверцы топки и поддувала.
Затем в задней части варочной панели делают круглое отверстие для дымохода, крепят его и выводят на улицу.

Очень удачный экономичный вариант

Самый удачный и эффективный вариант буржуйки, который имеет высокий КПД, и отлично будет согревать комнату дачи долгие годы. По форме и материалам она, казалось бы, ненамного отличается от предыдущей модели, но внутренняя ее конструкция несколько иная. Это помогает печи остывать намного дольше и больше отдавать тепла в комнату, а не выпускать его в трубу. Таких эксплуатационных качеств помогают добиться две металлические пластины, которые закрепляют в верхней части печи около дымохода. Они создают препятствия быстрому выходу горячего воздуха напрямую в трубу. Одна из пластин приваривается к передней внутренней части буржуйки, вторая к внутренней задней стенке. Таким образом, созданный «лабиринт» ждя продуктов сгорания заставляет их огибать эти пластины, и в созданных верхних камерах осуществляется дожиг газов. Буржуйка такого типа может оставаться горячей до 11—12 часов. Мало того, на варочной панели есть съемная крышка конфорки, которая позволит быстро нагреть воду в чайнике.

КПД такой буржуйки доходит до 70% , в среднем теплоотдача составляет 1360 Ккал/ч. Варочная панель нагревается до 150—160 градусов, боковая панель — до 100—110 градусов.

Не нужно сомневаться в том, что печь-буржуйка пригодится на дачном участке — около нее приятно посидеть в дождливую погоду или холодным вечером, слушая, как закипает на плите чайник. Если есть возможность и умение, обязательно сделайте ее самостоятельно — тем самым вы сэкономите достаточно большую сумму денег.

kamin-expert.ru

Банная печь из металла своими руками: чертежи, размеры, фото

Громоздкие, прожорливые и сложные в изготовлении кирпичные банные печи понемногу отходят в прошлое. Все меньше становится квалифицированных печников. Да и квалифицированный зачастую перекладывает печку хотя бы один раз. На смену им идут легкие, компактные, несложные в изготовлении и экономичные металлические печи. Домашний мастер, владеющий навыками слесарных и сварочных работ, вполне сможет изготовить такую банную печку из металла своими руками.

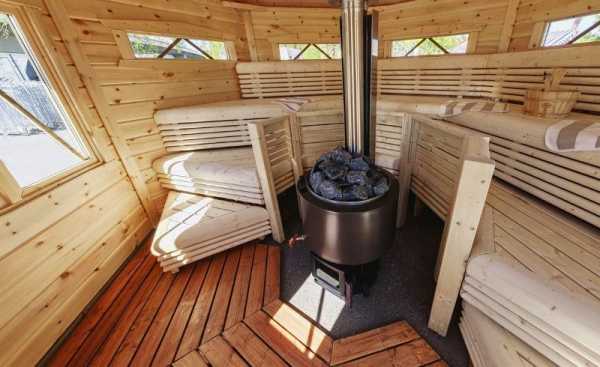

Банная печь из металла своими руками

Выбор конструкции банной печи

При выборе конструкции следует руководствоваться следующими требованиями:

быстрый прогрев банных помещений;
продолжительность горения;
сохранение тепла;
малая занимаемая площадь и объем;
безопасность.

При проектировании печи нужно соблюдать баланс между этими требованиями.

Так, для обеспечения большой продолжительности горения потребуется увеличить объем камеры сгорания, а это приведет к росту габаритов и занимаемой площади.

По расположению корпуса печи, а вместе с ним и камеры сгорания, банные печи могут быть:

Вертикальными. Занимают меньшую площадь, но и имеют худшие параметры теплоотдачи и продолжительности горения, чем горизонтальные.
Горизонтальными.

По месту размещения топочной дверки банная печь из металла бывает:

Загружаемые из парилки.
Загружаемые из другого помещения. Топочная дверка выносится через стену. Это освобождает место в парилке, но для подкидывания дров или регулировки тяги придется выходить из парилки.

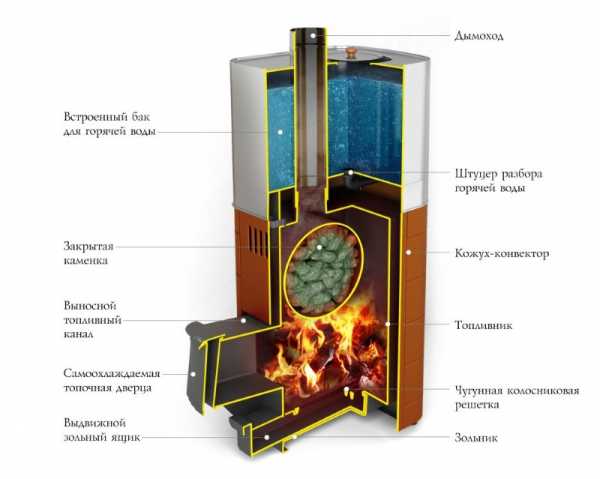

Конструкция печи с водонагревателем

Печи также могут иметь встроенный водонагреватель, размещаемый рядом с каменкой или на печной трубе.

По месту расположения каменки печи делятся на два подвида:

С внутренней. Дольше сохраняют тепло, но при поддаче легче обжечься паром или об дверцу.
С внешней. Менее экономичны, но удобнее в и безопаснее в обращении.

При выборе конструкции важно определить, какие из требований являются первостепенными, а в каких возможно пойти на компромисс

Подготовка материалов

Наилучшим вариантом заготовки для изготовления корпуса печи для бани из металла своими руками является отрезок стальной трубы диаметром 30-50 см или пришедший в негодность газовый баллон. Для зольника подойдет лист проката толщиной 1-2 мм, для дверцы нужна сталь в 3 мм.

Сталь лучше взять низкоуглеродистую, конструкционную — она обладает лучшей свариваемостью и меньше деформируется по швам.

Колосники можно сварить из арматуры 12 мм, однако проще и надежнее будет взять готовые, отлитые из чугуна. Самый простой вариант — толстый листовой металл (от 6 мм) с продольными прорезями.

Плюсы и минусы металлических печей для бани

Металлические печи для бани обладают рядом неоспоримых достоинств:

Быстрый прогрев помещений до заданной температуры. Металл быстро отдает тепло топки.
Полная вытяжка угарного газа из бани через дымоход.
Нет задымления при растапливании печи.
Компактность.
Экономичность.
Простота изготовления.
Долгий срок работы без ремонта с минимальным обслуживанием.
Нет необходимости в тяжелом фундаменте.

Есть у печей из металла и свои минусы:

Быстрое остывание.
Высокая температура стен может привести к ожогам.
Не подходит для больших бань.

Поскольку средний размер семей сократился, и способ использования бани несколько изменился, то в долгом сохранении тепла нет большой необходимости.

Как улучшить характеристики металлической печки

Потребительские свойства печки поддаются улучшению двумя способами:

термообработкой материала;
усовершенствованием устройства топки.

Подготовка металла

По окончании раскроя материала его подвергают термообработке методом отпуска. Металл заготовок нагревают до темно-красного цвета. Далее их следует медленно охладить. Если в ходе отпуска произошло небольшое коробление заготовок, их рихтуют молотком. Необходимо также проверить размеры и срезать лишнее при необходимости. Такая обработка избавит от коробления готового изделия.

Конструктивные особенности топки

Некоторые эксперты для обеспечения продолжительного горения дров без перегрева печи предлагают исключить из конструкции колосники, а сжигать дрова прямо на металлическом дне топки.

Металлическая печь с колосниковой решеткой

Дополнительно предлагается уплотнить дверку топки асбестовым шнуром, чтобы замедлить приток кислорода.В самой дверке делают задвигающееся заслонкой отверстие (или ряд отверстий). Этой заслонкой и регулируется подача воздуха.

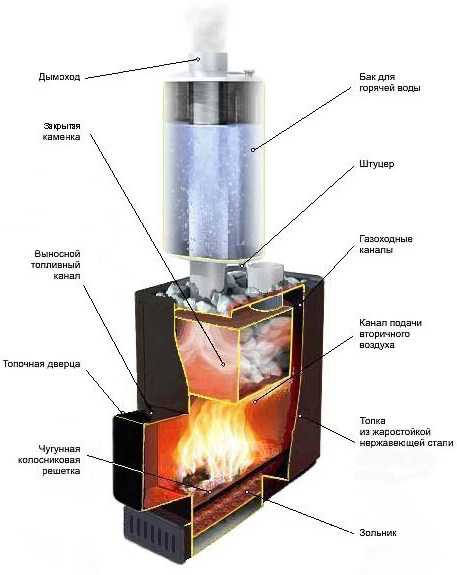

Конструкция самодельной банной печи

Банные печки, как заводские, так и изготовленные своими руками, различаются между собой деталями конструкции. Однако все чертежи печи для бани из металла содержат общие основные узлы:

топка;
каменка;
емкость с водой;
дымоход.

В топке проходит сгорание топлива, она снабжена дверцей, через которую загружают дрова. Дно топки образовано чугунной решеткой с прорезями — колосником. Под дверцей или непосредственно в ней находится поддувало, через которое в топку поступает воздух. Под топкой расположен зольник — металлический поддон для золы.

Продукты сгорания нагревают стенки печки и через них специальную емкость, заполненную камнями — каменку. Для поливания камней водой каменка снабжена отдельной дверцей.

Далее продукты сгорания нагревают емкость с водой. Заполняется она через крышку в верхней части, а нижнюю вварен патрубок с вентилем.

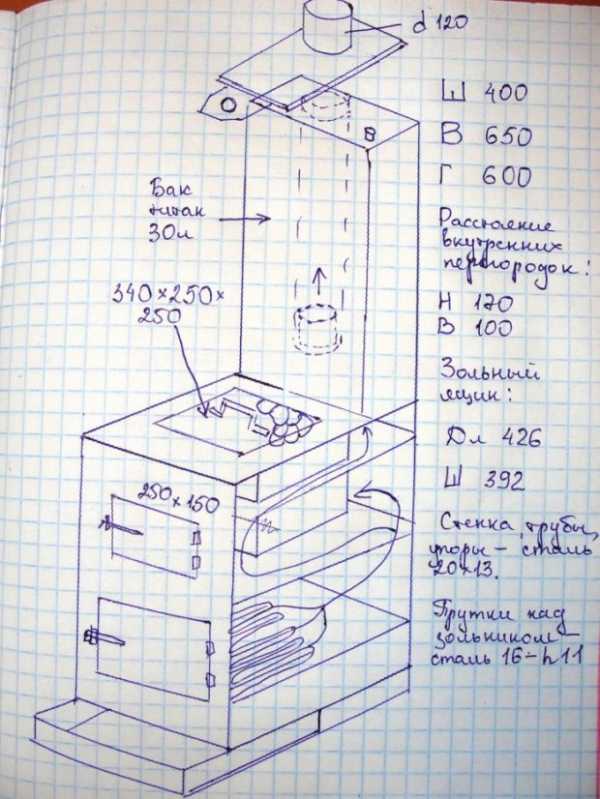

Чертеж небольшой печи для бани

Дорабатывая чертежи банной печи из металла, собираемой своими руками, следует учесть особенности устройства парилки, в которой она будет установлена.

Из чего делаются металлические печи для бани

Для металлической печи в баню, изготовленной своими руками, потребуется:

8-миллиметровый лист низкоуглеродистой конструкционной стали;
отрезок трубы диаметром 30-50 см и толщиной стенок 5-10 мм и длиной 2 м;
пруток или арматура диаметром 12-16 мм – 6 метров;
колосник;
дымоходная труба;
вентиль ½ дюйма с длинной рукояткой.

Чтобы собрать своими руками железную печку для бани, потребуются следующие инструменты и расходники:

угловая шлифмашина;
набор ручного слесарного инструмента;
сварочный аппарат;
диски отрезные и шлифовочные.

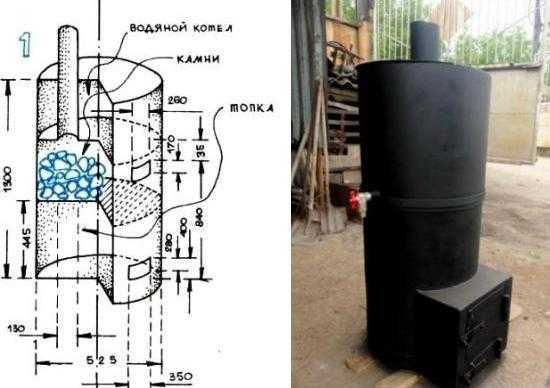

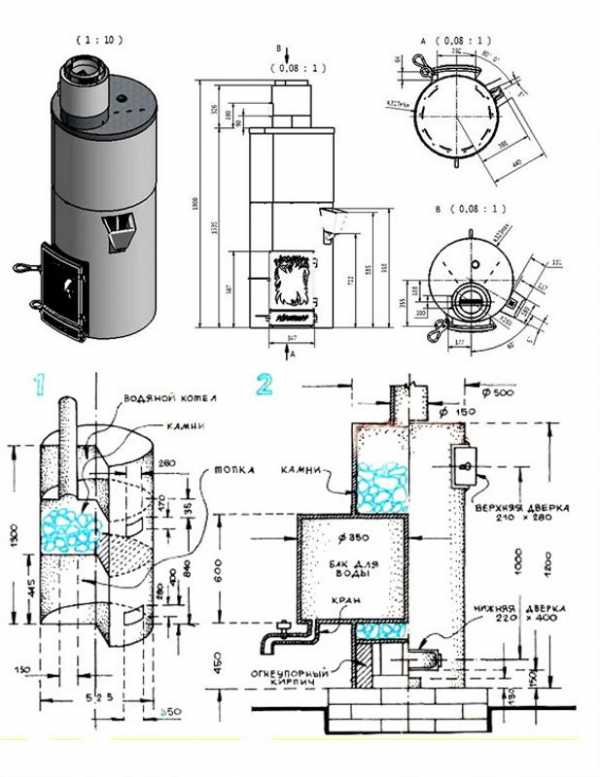

Чертеж печи с водяным котлом

При сборке банной печи из металла собственной конструкции понадобится верстак с тисками и рабочий стол размером 1*2 м, либо такое же свободное пространство на чистом и ровном полу.

Изготовление топки

Изготовление печи своими руками начинают с того, что трубу делят на две части: 90 см для топки и каменки и 60 см для емкости с водой. Из остатков делается поддувало и топочные дверцы. В трубе следует прореза проем для монтажа поддувала размером 20×50 см. По периметру приваривают уголки или пластины, на которые будет опираться колосник. Топочная дверца выполняется размером 20×35 см.

Изготовление каменки

Над дверцей приваривают пруток или арматуру для поддержки каменки. В каменке прорезается дверца, чтобы поддавать воду на камни.

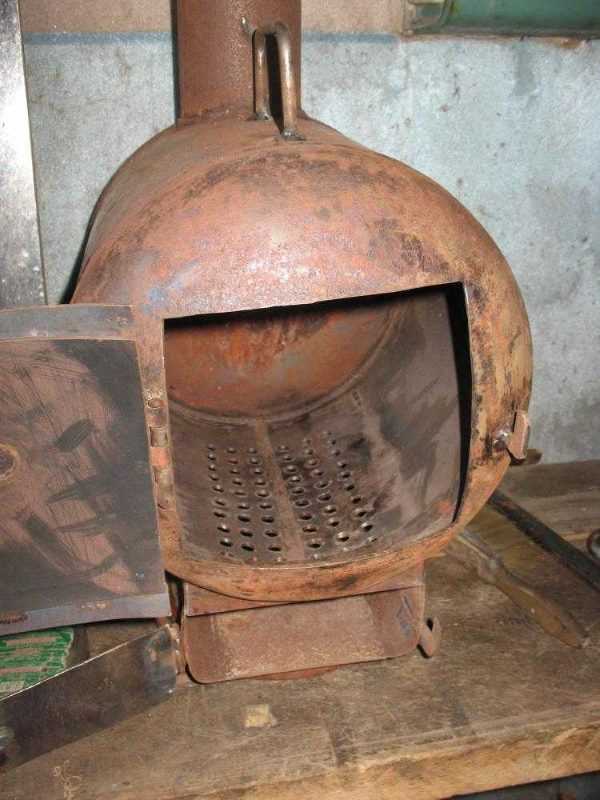

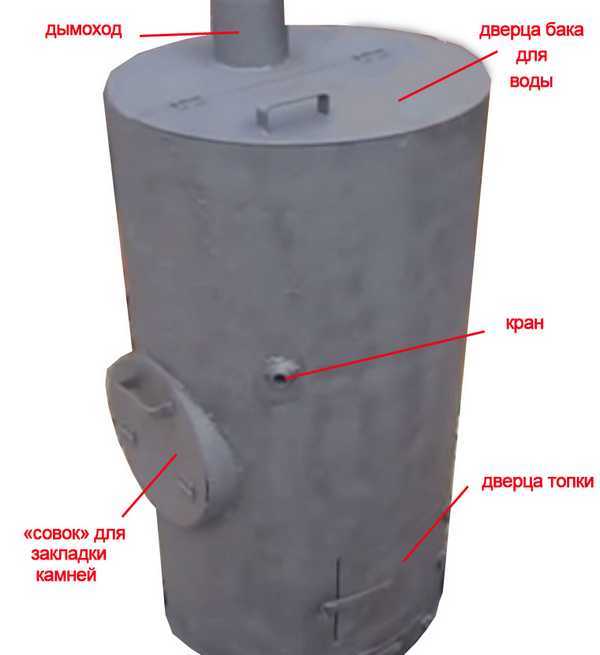

Самодельная печь из баллона

Камни укладываются в каменку с некоторым зазором, не вплотную.

Лучше всего брать диабазовые или талькохлоритовые. Гранит или содержащие слюду породы не используют.

Изготовление водогрейного бака

Водяной бак располагается над каменкой. В ней проделывают 15-сантиметровый проем для прохода дымоходной трубы, проходящей сквозь бак. Бак опирается на пластину из толстого листа металла. Все швы необходимо тщательно проварить и зачистить.

Часть крышки бака делают съемной, через нее он будет заполняться водой. К этой крышке нужно приварить ручку и защитить ее деревянными щечками.

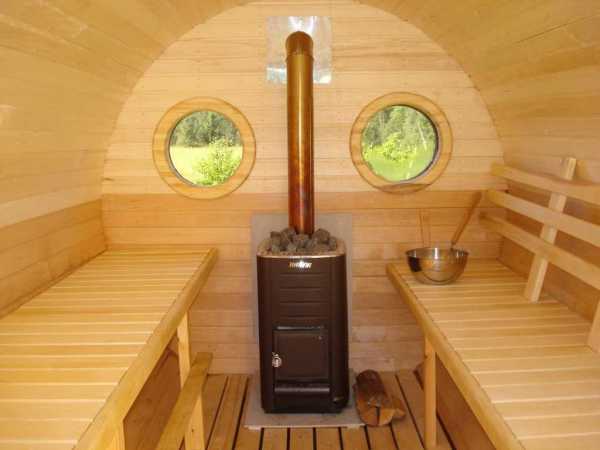

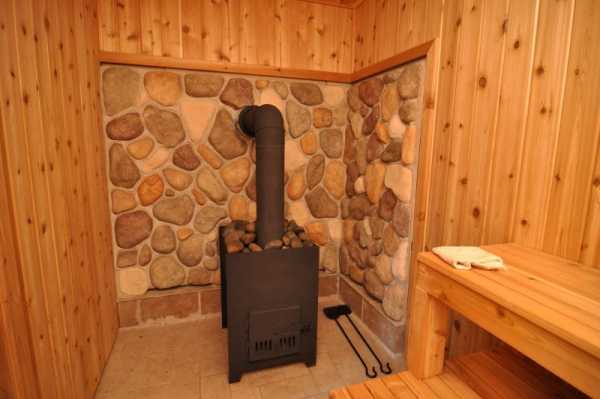

Размещение печи в парилке

Чтобы пользование банной печкой стало приятным и безопасным, рекомендуется соблюдать следующие правила:

Печку монтируют на металлический лист (железо, медь или латунь). Спереди лист должен выступать как минимум на 0,7 метра.
Примыкающие к печи стены и потолок следует обшить негорючими материалами на расстояние как минимум полметра от печи и дымохода.
Если топка выносится в соседнее помещение — проем также следует укрепить негорючими теплоизоляционными материалами, такими, как базальтовая вата или вермикулит.

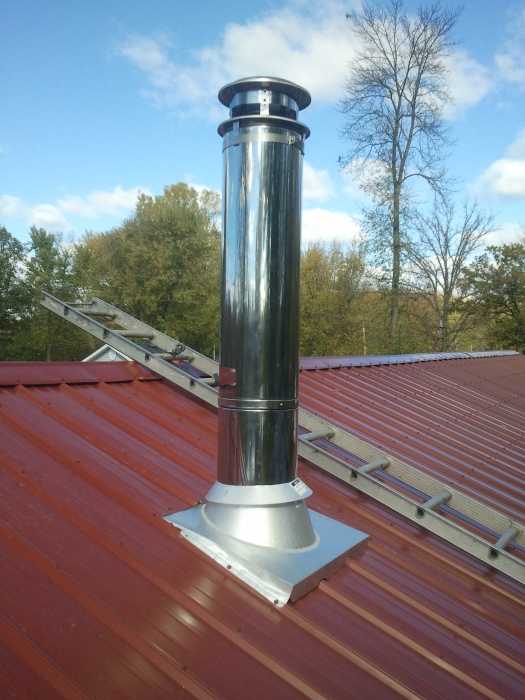

Теплоизолированная труба дымохода должна отстоять от деревянных конструкций как минимум на 40 см.

Для дымохода рекомендуется выбрать нержавеющую сталь с термоизоляцией из базальтовой ваты. Для помещений, в которых находятся люди, не рекомендуется в качестве термоизоляции использовать материалы, содержащие асбест. Вдыхание асбестовой пыли может причинить серьезный вред здоровью.

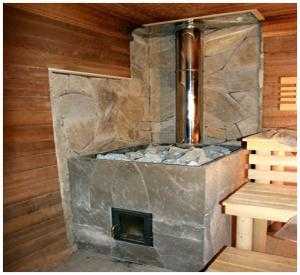

После установки металлическую печку часто обкладывают кирпичной кладкой в 1/2 кирпича. Это позволяет дольше удерживать накопленное в кладке тепло и защищает от ожогов при случайном контакте.

Декоративная отделка красиво и практично

Для обеспечения подлинного комфорта изготовленную своими руками банную печку из металла следует дополнить соответствующей отделкой банных помещений. Для парилки традиционно используется осина или липа, они не выделяет капель смолы, могущих при попадании на кожу причинить серьезные ожоги. Пол также делают осиновым, однако лиственница прослужит гораздо дольше.

Простая самодельная печь

Хорошее решение — пол из керамической плитки или керамогранита, их обязательно нужно брать с шероховатой поверхностью, чтобы никто не поскользнулся.

Под вагонку разумно заложить слой фольги и базальтовой ваты для улучшения теплоизоляции.

В мойке не такая высокая температура, и выбор материалов для отделки шире. Здесь возможно применение экономичных хвойных пород, но надо отдавать себе отчет, что в условиях повышенной влажности сосна ил ель прослужат недолго. Пол из керамической плитки — также отличное решение. Плиткой можно отделать и стены. Угол, в котором установлена душевая кабина, подлежит особой гидроизоляции.

Комната отдыха, ставшая традиционной в современной бане, не испытывает воздействия экстремальных температур или высокой влажности. Здесь больше внимания можно уделить эстетическим качествам отделки, и обязательно — удобной мебели.

Все электрооборудование и электроарматура, применяемое в бане, должно иметь класс защиты не ниже IP44 и быть предназначенным для работы в условиях повышенной влажности.

Отдельное внимание нужно уделить производительной и качественной вентиляции банных помещений.

Легкого вам пара!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Дровяная печь своими руками – как сделать экономичное печное отопление на дровах, устройство, схема, чертеж, конструкция с водяным контуром, реактивная, железная, металлическая, для теплици + видео

Дровяная печь придумана людьми ещё в древности. Но поскольку у неё масса преимуществ, она до сих пор используется в хозяйстве и жилье. Из-за простоты конструкции её, на первый взгляд, легко сделать самому. Однако есть некоторые нюансы, если их не учесть, в дальнейшем при эксплуатации отопительного прибора возникнут проблемы. Поэтому рассмотрим вопрос её изготовления своими руками как можно подробнее.

Где используют, достоинства и недостатки

Конструкция описываемого аппарата известна практически всем взрослым людям. Во внутреннюю полость корпуса печи закладывают дрова, которые прогорают после розжига спичками и бумагой, а дым выходит в трубу, герметично приделанную сверху. В процессе сжигания топлива стенки установки греются и отдают тепло помещению.

А снизу, под основным звеном, обычно находится ещё одна маленькая камера, отделённая от топки решёткой — так называемое поддувало, куда проваливается зола по мере прогорания дров. Всё описанное является стандартной схемой.

Вот фотография такой классической железной печи на дровах.

Эта конструкция годится для установки в любом месте

У данного аппарата есть ножки, и при желании его можно переставить перед растопкой. Такие экземпляры часто используют в гаражах. Вот мы и подошли к вопросу применения дровяных печей. Итак, основные варианты их использования:

в гараже для отопления,
для обогрева дачного домика,
в капитальной избе (русская печь тоже работает на дровах),
в небольших производственных помещениях для поддержания тепла,
прямо на природе для того, чтобы согреться и сготовить еду.

В зависимости от указанных вариантов, применяют ту или иную модификацию дровяной печи. Но все случаи использования описываемого прибора объединяет одно — у такого оборудования плюсов больше, чем минусов.

Основные достоинства таковы.

Простая конструкция, лёгкость изготовления.
Дешевизна.
Дрова можно не только недорого купить, но и найти самому в лесу (или использовать в качестве материала старую мебель).
Многие конструкции долго держат тепло.
Дымовую трубу легко вывести наверх.
Существует возможность варки и жарки блюд одновременно с отоплением помещения.
Используется экологически безопасное природное топливо.

Ну а недостатков немного:

относительно низкий КПД,
дым от сгорания дров токсичен, если нарушена герметичность оборудования,
можно обжечься, если коснуться дверцы или стенок топки.

Впрочем, даже эти минусы в некоторых конструкциях легко минимизировать.

Виды дровяных печей для дома: какую конструкцию лучше выбрать для самостоятельного изготовления

В зависимости от устройства, общей компоновки различают несколько типов описываемых генераторов тепла.

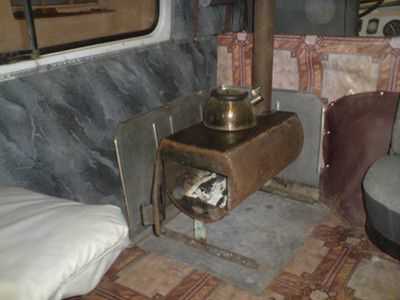

Буржуйка переносная, состоит из камеры сгорания, поддувала и трубы.
Капитальная чугунная печка, компоновка такая же, но основание вделано в пол, а труба выходит на крышу.
Тепловой генератор длительного горения. Здесь несколько изменён принцип сжигания дров, но об этом позже.

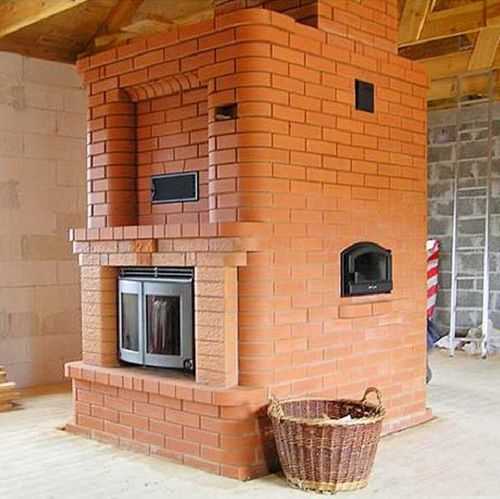

Русская печь, выложенная из шамотного кирпича с применением цементного раствора. Её конструкция очень сложная. Без специальных знаний и умений самостоятельно изготовить невозможно.

Мастерство изготовления русской печи передаётся по наследству

В печи длительного горения применяется следующий принцип. Дрова поджигают не снизу, а сверху. За счёт этого топливо прогорает очень медленно. Причём воздух подаётся также сверху и одновременно на дрова давит поршень. Ниже показана наглядная схема.

Воздуховод связан с поршнем

Такие печи ещё называют пиролизными. Дело в том, что сверху, над камерой сгорания, у них образуется пиролизный газ — это такой красноватый дым с продуктами догорания дров. Понятно, что самостоятельно изготовить подобную печь крайне сложно, да и нет необходимости. Она годится лишь для огромных помещений, где затраты на оборудование отопления априори большие.

Естественно, проще всего изготовить обычную металлическую печку, встроенную нижней частью в пол дома. Именно такую конструкцию обсудим далее.

Устройство и отличительные особенности

Итак, обязательные составляющие классического генератора тепла, который мы будем изготавливать.

Топочная камера.
Поддувало или так называемый зольник.
Дымоход.

Но здесь следует назвать и необходимые для функционирования установки основные детали.

Дверцы камер.
Решётка для ссыпания золы (колосник).
Выдвижная заслонка, находящаяся в дымоходе (или так называемый шибер).
Крышка варочной конфорки.

Проиллюстрируем всё это на схеме.

Наличие боковой дверцы и вторичной топки необязательно

Решётку для осыпания золы также называют колосником.

Перед изготовлением печи делают расчёт и эскиз.

Расчёт основных параметров с чертежом и схемой

Для проектирования классической экономичной печи на дровах необходимо знать площадь отапливаемого помещения. Эта величина нужна для определения объёма камеры сгорания, а также габаритов печки.

Предположим для примера, что нам необходимо отапливать помещение 40 м². Посчитаем требуемый объём дровяной топки.

Известно, что в среднем при сгорании 1 кг дров выделяется мощность 4 квт. Существует также распространённое соотношение для усреднённого подсчёта мощности печи в зависимости от площади помещения высотой 2,5 м. Обычно для отопления 10 м²достаточно 1 квт мощности. А для отопления 40 м² соответственно достаточно 4 квт.

Значит, из вышесказанного следует, что наша топка должна вмещать хотя бы 1 кг дров. Известно, что 500 кг высушенных поленьев занимает приблизительно 1 м³. Получается, искомый объём можно найти, если поделить кубометр на 500 кг.

Находим V = 1 / 500 = 0.002 м³.

Однако это число вовсе не означает, что у топки должен быть именно такой объём. Просто необходимо заложить габариты, при которых полость получится не меньше или больше. Тогда при всего лишь одной закладке дров мы сможем обеспечить полное прогревание всей заданной площади.

Итак, наша камера сгорания должна иметь объём не меньше, чем 0,002 м³. При принятии размеров печки будем учитывать данную величину.

Пусть ширина нашего теплового генератора будет 40 см. Высоту примем равной 50 см. А размер от дверцы топки до задней стенки тоже 50 см. Высоту камеры сгорания возьмём 40 см (остальное займёт поддувало). Тогда объём топки V = 0,4 м х 0,4 м х 0,5 м = 0,08 м³. Эта величина больше, чем необходимые нам 0,002 кубометра. Значит, печка обеспечит требуемую мощность для отопления 40 м².

Сделаем чертёж.

Можно набросать эскиз от руки (на рисунке размеры не из примера)

Теперь нужно раздобыть требуемые материалы.

Необходимые материалы и инструменты

Дровяную печь разные умельцы делают из чего угодно. Существуют экземпляры из бочки, из бидона, даже из трубы.

Это полевой вариант

Сделаем тепловой генератор из металлических листовых заготовок. Но при этом будем помнить, что самый подходящий материал, который хорошо выдержит постоянный огонь — это чугун. Толщина стенки пусть будет 5 мм.

Подготовим чугунные листы с S = 5 мм следующих параметров. Боковины для нашего примера пойдут со следующими габаритами: 0,5 м х 0,5 м (количество — 2 шт). Дно получится с размерами 0,4 м х 0,5 м. То же касается и верхнего листа. Задняя стенка имеет габариты: 0,4 м х 0,5 м. Переднюю стенку с дверцами лучше приобрести отдельно, ввиду сложности изготовления. На «блошиных» рынках нередко продают разные части от печей. Также необходима труба диаметром 200 мм. Колосник сделаем из листа 0,4 м х 0,5 м. Составим список.

Лист 0,5 х 0,5 — 2 шт.
Лист 0,4 х 0,5 — 3 шт.
Лист 0,4 х 0,5 — 1 шт.
Передняя стенка с дверцами.

Труба диаметром 200 мм.
Кирпичи (если делаем вариант без сварки).
Цемент и песок (то же самое).

Из инструментов понадобятся мастерок, болгарка и строительный уровень.

Подготовка и выбор места установки

Для начала раскладываем все материалы перед собой. Но делаем это на месте установки печки. Последнее выбираем так. Для максимальной эффективности тепловой генератор монтируют в углу помещения, чтобы тепло распространялось на 2 стены, а не терялось в 4-х направлениях.

При этом необходимо оставить небольшой зазор от стен, равный примерно 150 мм. Если печь используется в дачном доме, желательно ещё при его строительстве предусмотреть дымоход и провести верхнее звено трубы через крышу.

Фундамент под наш агрегат можно не закладывать, потому что при заданных параметрах вес получится небольшой. Если же печка планируется массивная, то лучше подготовить основание из бетона.

Как сделать экономичную печь на дровах своими руками

Печь можно сварить из металла, но существует вариант конструкции, где можно обойтись без сварки. Рассмотрим оба способа.

Металлическая — конструкция без использования сварки

Соберём агрегат без применения электродов. А для устойчивости обложим стенки печки кирпичом. К тому же такое решение поможет дольше сохранять тепло после окончания топки. Ведь кирпичи хорошо держат температуру.

Устанавливаем лист для днища на ровную бетонную поверхность пола (если она деревянная, тогда нужно предварительно обмазать её бетоном и зашпаклевать. Проверяем строительным уровнем прямолинейность.
Дальше монтируем боковины. Просто прижимаем их к дну, соблюдая вертикальность установки с помощью уровня. Сразу же выкладываем кирпичи с раствором, поддерживая таким образом стены печи.
Устанавливаем заднюю часть и тоже обкладываем её кирпичами.
Задняя часть
Монтируем переднюю, фасадную поверхность печи.
Подрезаем болгаркой колосник в размер внутреннего профиля печи. Делаем прорези, чтобы получилась решётка.
Получится примерно так
Устанавливаем колосник внутрь. Он должен «застрять» в печи из-за своих габаритов.
На верхней поверхности изделия предварительно прорезаем квадратное отверстие для выхода дыма.
Так правильно нужно держать инструмент
Ставим верхний лист и докладываем кирпичи.
Устанавливаем трубу для выхода дыма. Место стыковки дымохода с печью обмазываем огнеупорным герметиком.

Получается примерно такой вариант.

Снизу можно оставить полости для лучшего прохождения тепла

Перед печкой лучше уложить металлический лист (как на данном фото), чтобы в случае падения горящих углей при открытых дверцах не повредить пол или, того хуже, не устроить пожар!

У описанной печи на верхней её части обычно ещё присутствует конфорка с крышкой для готовки еды. Во время сжигания дров круглую крышку снимают и на её место ставят, например, кастрюлю с водой. Жидкость закипает на практически открытом огне. Но самостоятельно проделать круглое отверстие для конфорки в чугуне очень трудно. Лучше приобрести верхнюю часть печки на «блошином» рынке, так же, как и фасад конструкции.

При первой закладке дров проверяем герметичность соединений — не пропускает ли где наша печка дым? Если обнаружена «утечка», достаточно замазать подозрительное место огнеупорным герметиком.

Железная печь на дровах своими руками для дома и дачи — вариант со сваркой

Если у хозяина жилища имеется сварочный аппарат, а также он умеет работать с электродами, можно сделать сварную конструкцию и не обкладывать её кирпичами. Инструкция на изготовление данной печи напоминает предыдущую, только из инструментов добавляется сварочный аппарат. Вкратце руководство по монтажу выглядит так.

Устанавливаем днище на выбранное место. Затем прихватываем боковые стенки. Для проверки перпендикулярности пользуемся каким-нибудь куском листа с правильным углом 90 градусов.
Прихватываем заднюю часть печи. Провариваем все три грани конструкции.
Компактный сварочный аппарат удобен
Устанавливаем фасад генератора тепла в сборе с дверцами. Провариваем швы снаружи. Здесь возможно и самостоятельное изготовление передней части печи. Для этого достаточно приварить сплошной лист, затем вырезать в нём болгаркой квадратные отверстия для топки и для зольника, наконец, взять дверцы с шарнирами и прихватить сваркой к печи.
Здесь дверцы уже приварены, верх тоже
Подготавливаем и устанавливаем решётку для осыпания золы — колосник. Как это делается, описано в предыдущей инструкции. Приваривать данную деталь не нужно.
Устанавливаем верхнюю часть, провариваем по периметру. Далее, с помощью сварочного аппарата прорезаем круглое отверстие для дымоудаления.
Монтируем трубу дымохода. Её тоже привариваем к верхушке печки.

Получается примерно такая конструкция.

Дверцы должны открываться на 180 градусов

После остывания швов генератором тепла можно воспользоваться по назначению.

Особенности эксплуатации

Печи на дровах достаточно неприхотливы в работе. Знай только, закладывай твёрдое топливо и наслаждайся теплом! Единственное, за чем надо следить: чтобы печь не прохудилась и не начала пропускать дым в помещение.

При растопке поддувало поначалу не закрывают, чтобы огонь лучше разгорелся. Но когда пламя уже активно играет в топке, нужно плотно закрывать все дверцы печи.

По окончании работы установки обычно закрывают шибер — это делается для того, чтобы тепло не уходило из печки через дымоходную трубу.

Чистка и ремонт

При интенсивной эксплуатации примерно раз в месяц необходимо подвергать дровяной генератор тепла профилактической чистке. Это связано с тем, что печка постепенно засоряется продуктами сгорания дров — зольной крошкой. Последняя мешает нормальному функционированию агрегата.

Если появились какие-то места, где дым прорывается из печи не в дымоход, а прямо в комнату, необходимо посредством внешнего осмотра определить эти прорехи.

Когда они выявляются в сварных швах, можно снова воспользоваться электродами. Но есть и другой кардинальный способ для любых дефектных мест. Достаточно замазать их огнеупорным герметиком или цементом, смешанным с жидким стеклом.

Однако обычно качественно сделанная печь служит долго и не доставляет неприятностей.

Видео: изготовление из бочки и кирпича своими руками

Приведённые инструкции являются лишь одним из многих способов изготовления дровяного агрегата для отопления. Но они показывают, с какими трудностями можно столкнуться в процессе создания собственной конструкции. Вместе с тем мастеровитый человек с фантазией может придумать свой индивидуальный проект на основе описанного. Главное, подойти к делу с душой.

Оцените статью: Поделитесь с друзьями!

ultra-term.ru

Печь своими руками из металла

Самодельная металлическая печь прекрасно подойдет для обогрева теплицы, гаража, рабочего помещения и даже жилой комнаты. Для сборки рассматриваемого агрегата можно использовать листы металла, бочки, трубы и даже огнетушители подходящего размера. Порядок изготовления печи остается одинаковым. Различия присутствуют лишь на начальных стадиях подготовки корпуса.

Содержание:

Печь своими руками из металла

Преимущества самодельной металлической печи

У самодельной металлической печи есть ряд преимуществ перед кирпичными отопительными агрегатами. Среди главных достоинств рассматриваемых конструкций нужно выделить простоту их устройства и доступность исходных материалов.

Печь своими руками из металла

На изготовление простой металлической печки не уйдет много времени – с поиском (покупкой) металлических листов либо железных емкостей подходящего размера обычно не возникает никаких сложностей.

Печь своими руками из металла

Обустройство металлической печи потребует во много раз меньших финансовых вложений по сравнению с возведением кирпичного отопительного агрегата. При этом печь из металла не занимает много места и очень быстро нагревается в процессе работы.

Самодельная металлическая печь

Печи из металла весят гораздо меньше своих кирпичных аналогов, что избавляет от необходимости обустройства мощного фундамента. Для дополнительного повышения эффективности обогрева, вокруг металлического отопительного агрегата можно выложить экран из жаропрочного кирпича.

Необыкновенная печь ручной работы

Основные особенности конструкции

Стандартная металлическая печь состоит из следующих основных элементов:

Установка колосниковых решеток выполняется в топке конструкции над поддувалом. Если есть необходимость в установке емкости для горячей воды, резервуар, как правило, крепится непосредственно к печке либо же немного выше нее. При этом для нагрева воды через емкость обычно пропускается дымоотводящая труба.

Дровяная каменка

Упоминавшиеся дверцы не позволят мелким уголькам, древесине и искрам вылетать в обогреваемое помещение.

Чертеж металлической печи

Для изготовления корпуса металлической печи можно применять листовое железо, бочки, трубы диаметром от 50 см и даже большие огнетушители. Использование готовых емкостей более предпочтительно, т.к. в данном случае объем сварочных работ существенно сокращается.

Трубы дымохода

Прежде чем использовать трубу для изготовления печи, внимательно изучите ее состояние на предмет ржавчины и прочих повреждений. При обнаружении отверстий наложите на них заплаты. В участках с наиболее серьезными повреждениями можно сделать дверку для поддувала либо топки печи.

Изготовление печи из металлической трубы

Самостоятельное изготовление печи выполняется в несколько простых этапов. Однако от исполнителя требуется сохранение внимательности и максимальной точности при проведении каждого мероприятия. Малейшие неточности могут привести к серьезным последствиям. К примеру, при неправильном обустройстве дымохода печь может начать задымлять помещение, а плохое качество сварочных работ станет причиной появления протечек водяного бака.

Подготовьте трубу диаметром от 50 см. Рекомендованная толщина стенок трубы – от 10 мм. Всего понадобится порядка полутора метров трубы.

Печь из трубы

Рассматриваемая конструкция включает в свой состав водяной бак, что делает эксплуатацию печи более удобной и эффективной. При желании от установки бака для воды можно отказаться. В данном случае достаточно попросту исключить из руководства по сборке упоминания о водяном баке. В остальном печь будет изготавливаться по такой же технологии.

Самодельная печь для бани из трубы (вертикальная)

Первый шаг

Разрежьте подготовленную трубу на 2 части. Длина одной из них (будет использована непосредственно для изготовления печи) должна составить 900 мм, второй части (для водяного бака) – 60 см.

Второй шаг

Вырежьте в длинном отрезке трубы отверстия для обустройства поддувала и топки. Из вырезанных кусков металла изготовьте дверцы для соответствующих отверстий. Для этого достаточно приварить к заготовкам петли, ручки и задвижки.

Вырезаем дверцы и устанавливаем решетку-колосник

Третий шаг

Сделайте в стенках корпуса прорези для монтажа решетки колосника. Решетку можете сварить самостоятельно из арматуры. Шаг крепления стержней подбирайте с расчетом на то, чтобы в дальнейшем в промежутки между ними не выпадало загруженное топливо.

Печь своими руками

К колосниковой решетке приварите ушки. Благодаря ним и будет осуществлена фиксация изделия в прорезях.

Четвертый шаг

В задней верхней части печной топки сделайте круглое отверстие для подключения дымоотводящей трубы.

К отверстию приварите горизонтальный патрубок. К нему в дальнейшем вы будете подсоединять основную часть дымоотводящей конструкции. В результате дымоход будет разборным, что сделает его чистку гораздо более простой и удобной. Рекомендованная длина дымоотводящей трубы – от 4-5 м. Итоговую длину определяйте самостоятельно. В результате наружная часть трубы должна возвышаться над кровлей здания минимум на 50 см.

При необходимости установите каменку и водяной бак. Эти элементы обычно включаются в состав конструкции в случае изготовления печки для бани.

Бак на трубе на печь для бани

Каменку оборудуйте наверху печной топки. Бак установите на минимально возможном расстоянии от топки. Обычно одну часть бака устанавливают на подпорки, другую – на топку печи. Стойки делайте из подходящих и удобных для вас материалов. Главное, чтобы они были прочными и максимально надежно закрепленными.

Нередко используется вариант, в соответствии с которым дымоотводящая труба пропускается через водяной бак, обеспечивая нагрев жидкости. Однако в данном случае все сварочные работы должны быть выполнены максимально качественно. Любые щели приведут к протечке бака. В результате вода будет попадать в топку и гасить огонь.

При желании вы можете самостоятельно вносить изменения в конструкцию печи, размещая дополнительные элементы на свое усмотрение.

Бак для воды рекомендуется оснастить краном.

К днищу печи приварите прочные металлические ножки. Установка подобных агрегатов, как правило, выполняется на специальные подтопочные листы.

Вокруг печи выложите экран из шамотного кирпича. Участок дымоотводящей трубы до выхода на улицу также рекомендуется обложить кирпичом.

В местах пересечения трубой материалов дома уложите огнеупорный материал, к примеру, на основе асбеста. Это создаст должную защиту материалов от возгорания.

Как вывести трубу через крышу

Участок дымохода, проходящий через чердак, не должен иметь задвижек, вьюшек и прочих подобных элементов.

Дымоход

Длина горизонтальных участков дымоотводящей трубы не должна превышать 100 см.

видео-инструкция по монтажу своими руками, особенности дачных печек, фото

Любой загородный дом, даже предназначенный для сезонного проживания, обязательно требует наличия какого либо отопительного прибора. Он может использоваться как для обогрева помещения в холодный осенне-весенний период, так и для приготовления пищи, сушки собранного урожая фруктов, грибов, а также отсыревшей одежды или обуви.

Чаще всего для этого используются стационарные печи из кирпича, однако их установка требует сооружения отдельного фундамента и монтажа внутреннего или наружного кирпичного дымохода, поэтому должна быть предусмотрена еще на стадии проектирования дома.

Металлическая дровяная печь с варочной поверхностью.

Металлические печи для загородного дома

Многие владельцы загородных участков при строительстве дачного дома не задумывались о сооружении капитальной печи, поэтому в подобных случаях, для того чтобы решить вопрос с отоплением, используются различные виды металлических печей, которые можно устанавливать в готовом доме при условии соблюдения правил противопожарной безопасности.

Чтобы помочь читателю разобраться с этим видом отопительных приборов, в данной статье будет представлена краткая инструкция, в которой подробно описаны наиболее эффективные виды переносных печей для дачи из металла, предназначенных для обогрева небольшого дачного дома.

Компактная модель из жаростойкой стали с варочной поверхностью из чугуна.

Основные преимущества

Несмотря на то, что подобная конструкции не является капитальной, даже при своих небольших размерах, переносная железная печка для дачи в большинстве случаев оказывается достаточно эффективной, а кроме того обладает рядом положительных качеств.

Возможность быстрой установки в любом подходящем месте жилого дома без выполнения работ по перепланировке помещения.
При необходимости, например в теплое время года ее легко демонтировать и убрать на хранение в сарай, гараж или на чердак.
Благодаря невысокой теплоемкости, не расходуется энергия на прогрев всей конструкции и обеспечивается быстрый нагрев печи, а соответственно и всего помещения.
Относительно небольшой вес конструкции не требует обустройства капитального фундамента, а также способствует существенной экономии топлива.
Общая цена материалов и стоимость работ значительно ниже, чем затраты на изготовление капитальной кирпичной печи.
При наличии варочной поверхности может использоваться не только для обогрева помещения, но и для разогрева или приготовления пищи.

Основание пола и защитные боковые стенки из кирпичной кладки.

Совет!
При отсутствии в доме стационарного дымохода, дымовую трубу от металлической печи можно вывести в окно, предварительно вынув из одной створки стекло и установив вместо него металлическую пластину с отверстием подходящего диаметра.

Недостатки металлических печей

При всех своих положительных качествах металлические отопительные и варочные печи, в отличие от кирпичных имеют также некоторые недостатки.

По причине низкой теплоемкости такая конструкция не может на протяжении длительного времени сохранять тепло и для поддержания температуры требует постоянного протапливания.
Вследствие высокой теплоотдачи металла, температура наружных поверхностей в процессе работы достигает критических значений, что может привести к ожогу тела или возгоранию окружающих предметов, поэтому эксплуатация таких приборов требует постоянного контроля и очень строгого соблюдения правил противопожарной безопасности.
Под воздействием высокой температуры железо быстро окисляется, поэтому для изготовления печей необходимо использовать металлические изделия значительной толщины.

Для повышения теплоемкости железную печь можно обложить кирпичом.

Совет!
В качестве колосников рекомендуется использовать наборные колосниковые решетки из чугуна заводского изготовления, которые специально предназначены для этих целей.

Буржуйка для дачи

Наиболее распространенным вариантом металлических печей для бытового использования является всем известная буржуйка. Она проста в изготовлении, способна за короткое время прогревать воздух и поддерживать нужную температуру в отапливаемом помещении, а благодаря наличию варочной поверхности дает возможность разогревать или приготавливать пищу.

Еще одним положительным качеством буржуйки является то, что она может работать практически на любых видах топлива.

При наличии газорежущего и сварочного оборудования, простейшая железная печь для дачи своими руками может быть изготовлена из обрезка металлической трубы диаметром 500 мм, длиной 800 мм и толщиной стенок не менее 5 мм.

В нижней части трубы, в 20 мм от края при помощи газового резака вырезать прямоугольный сегмент размером 150х100 мм, который будет служить в качестве дверцы поддувала.
Над ним, на высоте 250 мм от нижнего края вырезать еще один прямоугольный сегмент размером 240х200 мм, который будет использоваться в качестве дверцы для загрузки топлива.
Внутри трубы на высоте 200 мм от нижнего края приварить раму из стального уголка 25х25 мм, на которую будут укладываться чугунные элементы колосниковой решетки.

Изготовление буржуйки из стальной трубы.

К нижней и верхней части трубы приварить круглые заглушки диаметром 510 мм из листовой стали толщиной не менее 5 мм. При этом верхняя заглушка должна иметь отверстие для выхода продуктов горения диаметром 100 мм.
К нижней заглушке приварить металлические опоры высотой 80 – 100 мм, а в отверстие верхней трубы вварить металлический патрубок для присоединения дымохода.
На поддувальное и топочное отверстие при помощи поворотных петель установить металлические дверцы, которые должны быть снабжены запирающим механизмом.

Готовую буржуйку необходимо установить в нужном месте на основание из негорючего материала (металлический лист, кирпичная кладка), внутрь уложить колосниковые решетки, в поддувало установить поддон для золы, а к выходному патрубку герметично присоединить трубу дымохода.

На фото показана дачная буржуйка промышленного изготовления.

Совет!
Для проверки герметичности и первичного обгорания остатков органических материалов, первое протапливание новой буржуйки рекомендуется выполнять на открытом воздухе в сухую ветреную погоду.

Камин из металла

Более совершенным вариантом металлической дачной печи, которая кроме своих прямых функций по обогреву жилища, обладает еще и определенными эстетическими качествами, можно назвать легкий металлический камин. Так же как и кирпичный, он отапливается дровами, однако благодаря небольшому весу, меньшим габаритам и мобильной конструкции он может быть установлен в помещение уже после постройки здания.

Современный металлический камин представляет собой высокотехнологичную конструкцию, которая имеет внешнюю теплоизоляцию и изготавливается в соответствии со специальными расчетами. Чаще всего в его конструкции используются элементы художественной ковки, специальные дымовые каналы, оборудованные заслонками, а топочные дверцы, как правило, изготавливаются из жаропрочного закаленного стекла.

Принимая во внимание вышеуказанные факторы, при установке металлических каминов следует отдать предпочтение продукции заводского изготовления.

Чугунный камин для загородного дома.

Совет!
Благодаря качественной теплоизоляции наружных поверхностей и грамотно продуманной системе дымоотвода, при помощи современных металлических каминов можно безопасно отапливать как быстровозводимые дачные дома из блок контейнеров , так и небольшие садовые домики из дерева или кирпича.

Нормы и правила противопожарной безопасности

Любая металлическая печь в доме является отопительным прибором повышенной опасности, поэтому ее установка и эксплуатация требует неукоснительного соблюдения правил противопожарной безопасности.

Основание пола под нагревательным прибором должно быть изготовлено из негорючего материала размером в два раза больше площади вертикальной проекции печи.
Деревянные поверхности должны располагаться на расстоянии не менее 0,5 м от боковых стенок печи, при этом их необходимо отделить экраном из негорючего теплоизоляционного материала (минеральная вата, асбестовый лист).
Металлическая труба дымохода должна иметь двойные стенки, между которыми проложен слой минеральной ваты.

Противопожарная разделка дымохода в потолочном перекрытии.

При проходе дымохода через стены и потолочные перекрытия в проеме необходимо обустроить для дачной печи противопожарную разделку шириной не менее 200 мм с каждой стороны, которая закладывается минеральной ватой и закрывается металлическим листом.
Перед первым запуском печи необходимо открыть все дымовые заслонки и убедиться в наличии достаточной тяги в дымоходе.
Категорически запрещается использовать для розжига бензин, керосин, ацетон и другие высоколетучие и легковоспламеняющиеся жидкости.
В процессе работы дверцу топки необходимо держать закрытой, а уровень притока воздуха регулировать только при помощи поддувала.

Внутреннее устройство современного чугунного камина.

Совет!
Во время строительных работ, при отсутствии электричества на садовом участке сможет выручить аренда дизель генератора для дачи с посуточной или помесячной оплатой.

Заключение

Прочитав данную статью, становится понятно, что даже при отсутствии в дачном доме стационарного печного отопления, при необходимости в любой момент можно установить металлическую печь, которая работает практически на любом виде топлива.

Для получения дополнительной информации по этому вопросу можно посмотреть видео в этой статье или почитать похожие материалы этой тематики на нашем сайте.

Добавить в избранное Версия для печати

Отличная статья 0

9dach.ru

Банная печь из кирпича и металла своими руками, фото

Русский народ всегда любил ходить в баню. Банным днем считалась суббота или день перед каким-либо праздником. Считалось, что баня хорошо помогает в лечении различных заболеваний, в ней бабки-повитухи даже принимали роды. Добротная баня не может обойтись без хорошей печки. В настоящее время любой желающий может приобрести понравившуюся печь. Те, кто не желает сильно раскошеливаться на такую покупку, могут сделать ее самостоятельно. Банная печка своими руками может стать предметом гордости и принести духовное удовлетворение.

Предъявляемые требования к печам

В современных банях часто устанавливают электрические печи. Но ничто не сможет заменить настоящий огонь в печке. Электрические каменки остывают очень быстро и не могут создать необходимую влажность в помещении.

Если баня топится дровами, то печки изготавливаются из кирпича или металла. Такие простые конструкции обеспечивают оптимальную температуру и очень медленно остывают, надолго обеспечивая помещение теплом.

Какой бы ни была банная печь, она должна отвечать следующим требованиям:

Располагать ее следует таким образом, чтобы легковоспламеняющиеся материалы были обеспечены противопожарной защитой.
Банная печка своими руками занимать должна не больше 0,15% полезной площади помещения.
Для безопасности печь огораживают теплоизолирующими материалами.
Из-за конвекции теплого воздуха идущее от печки тепло должно распространяться по всему помещению.
Важно знать, что от высоты трубы зависит тяга в печи.

Конструкция банной печи

Любая каменка имеет следующую конструкцию:

Топка.
Емкость для камней.
Труба.
Поддувало-зольник.
Емкость для горячей воды.
Дверь для топки.
Задвижка в трубе.
Колосниковые решетки.
Дверца для зольника-поддувала.

Кирпичные печи для бани своими руками

Многие имеют недостаточно знаний для того, чтобы выложить самостоятельно кирпичную печь для бани, и совершают множественные ошибки. Они могут привести к тому, что печка разрушится, произойдет задымление всей бани и даже возникает вероятность возникновения пожара.

Поэтому при кладке кирпичной печи необходимо придерживаться следующих рекомендаций:

Под банную печь обязательно нужно делать фундамент, осуществляя его гидроизоляцию с помощью рубероида.
При возведении фундамента для самой бани глину из ямы нужно сохранить, она пригодится для получения раствора при кладке каменки.

Чтобы получить раствор, берется глина и песок в пропорциях 2:1 или 3:1. Чтобы убедиться, что раствор получился качественный, в него необходимо опустить деревянную палку, потом вытаскивают и смотрят. Если раствор хороший, на палке остается слой глины в 2 мм. Если слой слишком большой, в раствор добавляют песок. Если слой меньше 2 мм, добавляют глину.

Осуществляя закладку печного литья в ряды кирпича, между литьем и кирпичом следует оставлять зазор в 0,5 см, потому что при накаливании металл начинает расширяться, из-за чего может разрушиться кирпичная кладка.

Если используется обычный кирпич, стоит быть готовым к тому, что в процессе кладки кирпичи будут или не доходить до конца ряда, или немного выступать. В этом случае выступающие части отпиливают болгаркой или делают швы немного толще.

Очень часто случается, что размеры колосников больше размера отверстия в топке, подготовленного специально для них. Нужно просто немного отпилить колосник болгаркой с кругом по металлу.

Кладка кирпичной печи осуществляется строго по отвесу с использованием строительного уровня.

У дымохода в местах поворотов внутренних каналов следует устанавливать очистные колодцы, потому что там сажа скапливается в большом количестве.

При кладке печи для бани нельзя, чтобы кирпичи соприкасались с печным литьем. Эти места дополнительно защищают асбестовым шнуром, который наматывают на литье.

Топку рекомендуется выкладывать шамотным кирпичом, который хорошо выдерживает температуру выше 1600 градусов. Саму печку выкладывают из красного огнеупорного кирпича, выдерживающего температуру до 850 градусов.

Дымоход, топка и печка должны иметь стандартные размеры, здесь не стоит экспериментировать.

Не следует выкладывать печь для бани рядом с деревянными элементами. Но если избежать такого не удается, их обрабатывают защитными антисептическими средствами, защищающие древесину от гниения и от самовозгорания.

Самое главное, выкладывать кирпичную печь для бани своими руками не рекомендуется в том случае, если совершенно нет опыта в этом деле. Неправильно построенная, она потребует реконструкции, и специалист возьмет за это довольно приличную сумму.

Металлическую банную печь своими руками изготовить гораздо проще и быстрее, чем кирпичную, а металл является более доступным материалом. Для этого достаточно найти железную бочку, трубу подходящего размера или лист металла.

Такие печи гораздо экономичнее кирпичных по следующим показателям:

Стоимость ее будет небольшой.
Нагревается очень быстро.
Места для нее требуется очень мало.

Кроме того, для такой печи нет необходимости изготавливать мощный фундамент. Чтобы остывала она как можно медленнее, ее облицовывают жаропрочным кирпичом. Если баня имеет небольшие размеры, металлическая печь своими руками является идеальным вариантом.

Лучше всего использовать трубу или железную бочку. Если изготавливать печь из металлических листов, то потребуется делать большое количество сварных швов.

Для изготовления печи для бани берется кусок трубы и отрезается высотой в 1 метр. Для бака отрезают трубу длиной в 70 см. Внизу трубы делается отверстие для поддувала. Его ширина должна составлять 20 см, а высота 6 см. К верху отверстия приваривают пластину из металла, имеющей отверстия для крепления колосниковой решетки в поддувале.

Для топки посередине трубы вырезают отверстие диаметром 30 см. Затем приваривают запоры и завесы для дверцы. Каменку устанавливают над топкой путем приваривания трубы перпендикулярно к стене топки и заполняют ее камнями. Затем приваривают дымоход и выводят ее через каменку. Над ней устанавливают бак, в котором нагревают воду. Крышка бака должна быть съемной, чтобы заливать воду, а сам бак должен иметь кран для ее слива.

При помощи зачистного круга убирают все следы сварки.
