Печь на солярке, изготовленная своими руками, особенно необходима для гаража. Покупные изделия стоят дорого. При наличии достаточных знаний и необходимых инструментов можно изготовить самодельные конструкции, которых существует множество вариантов. В зависимости от площади гаража устанавливаются изделия разных размеров: крупногабаритные и армейские мини-печи.

Содержание

1. Принцип действия конструкции
2. Преимущества и недостатки
3. Техника безопасности
4. Изготовление печи своими руками
5. Конструкция из газового баллона
6. Капельное изделие
7. Агрегат из стальных листов

Принцип действия конструкции

Печка на солярке, сделанная своими руками, для гаража является оптимальным вариантом. В отличие от примуса, движение топлива идет по фитилю. Прибор используется в любых условиях. В качестве горючего материала применяется солярка или керосин.

Даже если в гараже существует другой теплоноситель, отопитель на солярке может использоваться как дополнительный источник тепла. Хорошо выполняет он и самостоятельную функцию. Кроме того, верхняя часть легко приспосабливается под варочную поверхность, на которой удобно расположить чайник или приготовить еду. Это обыкновенный усовершенствованный керогаз.

Покупные и самодельные изделия состоят из следующих деталей:

• бака, который изготавливается съемным;
• сменного блока с фитилем;
• регулировочного винта;
• горелки;
• спирали;
• отражателя;
• дымохода.

Все детали располагаются в корпусе. Для этой цели используется бочка, металлические листы или газовый баллон.

В центральной части конструкции размещается горелка. Топливо поступает из бака, который располагается сзади, и самотеком попадает в фитильную чашу. Объем поступления регулируется болтом. После нагрева солярки и перехода ее в газообразное состояние пары поступают в камеру. В ее верхней части располагается спираль, нагрев которой достигает 800 градусов. Благодаря отражателю идет равномерное распределение тепла по гаражу. Продукты сгорания выходят через дымоход.

Печка на солярке для гаража имеет ряд преимуществ и недостатков.

К преимуществам относится:

• равномерность распределения тепла;
• легкость в обслуживании;
• невысокая стоимость самодельного агрегата;
• небольшой вес и малые габариты;
• экономичность;
• безопасность.

Недостатков немного, и к ним относится выделение неприятного запаха. Поэтому помещение требуется регулярно проветривать.

Техника безопасности

Кроме автомобиля, который легко воспламеняется, в гараже часто стоят горючие материалы.

Поэтому к дизельному агрегату предъявляются требования пожарной безопасности:

• аппарат не устанавливается в местах со сквозняками;
• нельзя допускать попадание в печь легковоспламеняющихся предметов;
• каким бы ни было пространство в гараже, вокруг обогревателя всегда должно оставаться свободное пространство до полуметра;
• подальше держать ветошь, пропитанную отработанным маслом;
• нельзя располагать на печи вес больше 5 кг;
• установка системы ведется на асбест, керамику или кирпич;
• не допускается попадание воды в бак.

В гараже всегда должен присутствовать огнетушитель. Необходимо, чтобы объем выпускаемого газа превышал кубатуру гаража не меньше чем в 1,5 раза. Ему выделяется определенное место, к которому обеспечивается свободный доступ. Конструкция огнетушителя выбирается автоматическая и энергонезависимая.

Изготовление печи своими руками

Для того чтобы сделать солярочный аппарат, используются различные подручные средства. Если требуется мини-конструкция, то изготавливается солярогаз своими руками, по подобию покупного изделия.

К разновидностям самодельных агрегатов относятся:

• прибор, изготовленный из газового баллона;
• печь из листов железа;
• капельная конструкция.

Изготовленное своими руками устройство формируется под индивидуальные характеристики помещения и будет лучше подходить для гаража, чем покупное изделие.

Конструкция из газового баллона

Перед началом работы подготавливаются материалы и инструменты:

• баллон объемом 50 л с толщиной стенок 1,5 см;
• трубы для дымохода длиной 4 м;
• резервуар для топлива объемом 8−15 л;
• металлические уголки с боковой стороной 20 см;
• болгарка;
• напильник;
• сварочный аппарат;
• рулетка;
• уровень;
• дрель.

Основой изготовления конструкции служит газовый баллон.

Принудительная подача воздуха отсутствует. Выбранный газовый баллон следует очистить от остатков газа. Для этого открывается вентиль. Затем емкость переворачивается и сливается конденсат. Для окончательного очищения полости в нее заливается вода, а затем полностью сливается.

Пошаговое изготовление следующее:

1. 1. От емкости отрезается верхняя часть вместе с вентилем.
2. 2. К нижней части привариваются ножки из уголков. Это будут камеры. Верхняя часть станет крышкой.
3. 3. Внизу вырезается отверстие для поддувала и устанавливается дверца.
4. 4. Внутрь баллона ставится емкость для топлива.
5. 5. Сверху формируется крышка с 2 отверстиями. Первое для дымохода, а через второе будет вестись заливка топлива.
6. 6. Поле сборки конструкции устанавливается дымоход. Располагается он строго вертикально.

Во время растопки заполнение баллона соляркой ведется на 2/3 объема, сверху кладется лист зажженной бумаги. При закрытой крышке начинается повышение температуры, и пары топлива загораются.

В процессе работы добавление топлива не допускается.

Капельное изделие

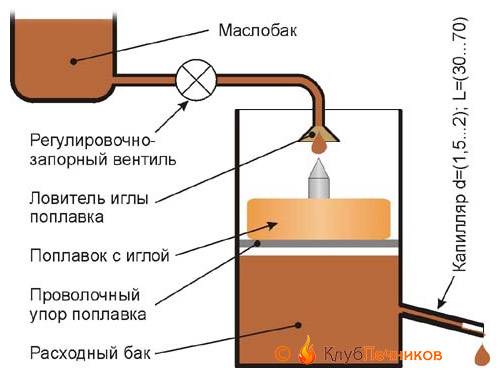

Для отопления гаража удачным вариантом является капельница. Для этого хорошо подходит медицинская грелка. Длина резинового шланга у нее составляет 2 м. В него вставляется Г-образная медная трубка длиной 1,5 м. Для регулировки подачи топлива резиновая трубка переламывается и фиксируется струбциной. В этом месте устанавливается регулировочный болт. Затем грелка вешается на стену.

В качестве емкости используется любая бочка. Сбоку в ней прорезается отверстие и устанавливается дверца. Рядом делается отверстие для трубы дымохода. В средней части баллона сверлится еще 1 отверстие для медной трубки.

В качестве фитиля используется ветошь или старые тряпки. Предварительно они смачиваются соляркой. Если конструкция больших размеров, то под ветошь устанавливается кирпич. В процессе работы оперативно регулируется величина жара.

Агрегат из стальных листов

Такое изделие характеризуется небольшим весом. Компактное устройство удобно для приготовления пищи. К нему легко подключается водяное отопление.

В качестве материалов и инструментов используется следующее:

• листы металла, толщиной 4 и 6 мм;
• труба для дымохода — 4 м;
• стальные уголки для ножек;
• трубы для горелки;
• листогибочный станок;
• болгарка;
• сварочный аппарат.

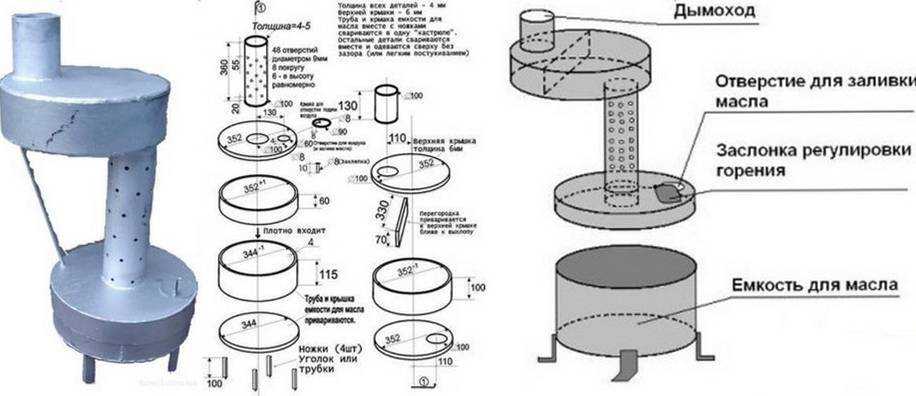

Состоит конструкция из 2 емкостей, соединенных между собой трубой, которая называется фитильной чашей. Через нее идет дымоотвод и поступает воздух.

Изделие отличается надежной работой. Порядок его изготовления следующий:

1. 1. Верхняя емкость формируется из металла толщиной 6 мм. Здесь располагается дверца для регулировки подачи воздуха. Нагревательным элементом является труба и верхняя часть. Сверху для крепления оцинкованной трубы приваривается патрубок.
2. 2. Для низа верхней части изготавливается круг из 6 мм металла. Его диаметр составляет 352 мм. В нем сверлится отверстие 100 мм со смещением от центра на расстояние 110 мм. К кругу приваривается перегородка с параметрами в виде прямоугольника: 70х330 см. Снизу вставляется труба длиной 130 мм и диаметром 100 мм. В этой трубе, отступив 360 мм, изготавливается 48 отверстий. Их диаметр составляет 9 мм, и расположены они на расстоянии 6 мм друг от друга. К верхней части конструкции она не приваривается, а плотно вставляется.
3. 3. Снизу формируется топливный бак для солярки. Изготавливается он из металла 4 мм. К нему приваривается труба с отверстиями.

Существует множество конструкций печи на солярке для гаража. Необходимо выбрать оптимальный вариант. Изготовление лучше вести своими руками, предварительно ознакомившись с инструкцией. Это возможно сделать, если имеются необходимые материалы, инструменты и инженерные знания.

Чудо-печь на солярке и другие дизельные обогреватели помещений – плюсы и минусы

• Фото: Чудо-печь на солярке и другие дизельные обогреватели помещений – плюсы и минусы

Дорогое дизельное топливо – не лучший энергоноситель для обогрева дома, ведь цена дров и природного газа гораздо меньше. Но когда требуется быстро организовать временное отопление жилых помещений, гаража или дачи, то дизтопливо становится просто незаменимо. Всего-то и нужно – купить небольшой обогреватель на жидком топливе, заправить его и разжечь.

Для этой цели хорошо подойдет автономная тепловая пушка либо чудо печка на солярке. Альтернативное решение — дизельная печь, сделанная своими руками из стальных труб и обрезков металла. Вариантов много, но мы выберем наиболее популярные и обсудим их достоинства с недостатками.

Виды автономных отопителей на дизтопливе
Для начала перечислим все разновидности обогревательных приборов, использующих жидкое горючее и чаще всего применяющихся пользователями:

мини-печи мощностью 1.8—5 кВт ;
различные обогреватели на солярке с принудительной подачей воздуха, они же – тепловые пушки;

простая печь прямого горения для гаража – одна из наиболее популярных самодельных конструкций;
печка – капельница.

Теперь рассмотрим отопительные агрегаты по отдельности и выявим все положительные и отрицательные моменты их эксплуатации.

Обзор чудо-печи на солярке

В действительности чудо печь, работающая на солярке и керосине, — это модернизированный потомок керогаза, применявшегося во времена СССР для приготовления пищи. Принцип действия такой:

После открытия регулировочного вентиля горючее из бака самостоятельно перетекает в чашу, куда погружены концы двух тканевых фитилей.
Дальше действует закон капиллярного подъема жидкости, благодаря которому фитили, намотанные на горелку, насквозь пропитываются дизтопливом.
Спустя 2—3 минуты после пропитки горелка разжигается спичками либо зажигалкой. Выход на рабочий режим происходит в течение 10 мин.

Чтобы отключить горелку на солярке, необходимо перекрыть топливный вентиль. Отопительная печь полностью потухнет через 6—10 минут, когда выгорит пропитавшее фитили дизтопливо.

Обогревательные приборы могут похвастать следующими реальными достоинствами:

Приемлемая цена. Мини-печка ПО-1.8 (мощность 1.8 кВт) в рознице стоит порядка 37 у. е., а цена 5-киловаттного отопителя составляет 95 у. е.
Мобильность, обусловленная небольшими габаритами и малым весом. Масса той же дизельно-керосиновой печи обогрева на 1.8 кВт составляет 5.6 кг.
Экономичность. Если верить паспорту, то чудо-печи на солярке с теплоотдачей 1.8—2.5 кВт потребляют около 200 мл дизтоплива за 1 час. Судя по отзывам, реальный расход горючего практически не отличается от паспортного.
Опять же, если судить по отзывам пользователей (читайте в следующем разделе), печка отлично справляется с подогревом небольших помещений, даже слабо утепленных.
Изделие предназначено не только для отопления, но и для приготовления пищи (над горелкой установлена стальная сетка).

Перейдем к нескольким ложкам дегтя. Первая – это инертность, проявляющаяся при розжиге, отключении и регулировке интенсивности горения. Как отмечалось выше, прогрев и затухание горелки отнимают 6—10 минут, а изменение пламени наблюдается через 20—35 секунд после поворота крана, так что к печке нужно приноровиться.

Второй важный недостаток дизельной чудо печки – выброс продуктов горения прямо в помещение. Отсюда и требование инструкции по организации приточно-вытяжной вентиляции в обогреваемой комнате. Минимальное количество вытяжного и приточного воздуха заявлено на уровне 20 м³/ч. Столько обеспечит естественная вентиляция при условии, что хорошо работает вытяжка.

Следующий недостаток мини-печей на солярке проистекает от предыдущего. Дело в том, что действующая вентиляция уносит часть вырабатываемого тепла на улицу, отчего эффективность отопителя снижается. Правда, для дачи или гаража этот нюанс не играет большой роли, в отличие от жилых помещений. И последний момент: агрегат выделяет едкий дым при розжиге и затухании, так что эти операции лучше выполнять на улице.
