Особенности изготовления фрезерного станка с ЧПУ своими руками

Благодаря полномасштабному внедрению компьютерных технологий и систем автоматизации современные деревообрабатывающие станки работают по предварительно заданным программам, что позволяет обеспечить высочайшее качество обработки древесины. Используемые на специализированных деревообрабатывающих фабриках и крупных лесопилках станки с ЧПУ позволяют с легкостью производить распил и обработку древесины, при этом имеется возможность внести соответствующие изменения в работу такого оборудования. Тем самым обеспечивается максимально возможная универсальность использования таких станков для обработки древесины.

При желании вы можете самостоятельно выполнить такие станки с числовым программным управлением, которые будут обеспечивать полную обработку древесины с великолепным качеством выполненных работ. Расскажем вам поподробнее о том, как сделать самодельный станок с ЧПУ своими руками.

Несмотря на кажущуюся сложность конструкции такого оборудования, собрать его самостоятельно не составит особого труда. Сегодня в продаже можно найти уже готовые комплекты для изготовления таких станков с ЧПУ, что позволяет минимизировать ваши затраты, при этом имеется возможность изготовить необходимый фрезерный станок с ЧПУ с 3d, который будет выполнять полный спектр работы с пиломатериалом.

Где используются станки с ЧПУ

Такое оборудование отличается универсальностью в использовании, что положительно сказалось на его востребованности и популярности на рынке. Такие аппараты могут использоваться для работы со следующими материалами:

  • Дерево.
  • Пластмасса.
  • Композиты и полимеры.
  • Тонкий металл.
  • Резина.
  • Другие материалы.

Наиболее востребованные сегодня ЧПУ-станки, которые полностью управляются автоматикой и обеспечивают максимальную точность обработки древесины. С помощью таких деревообрабатывающих станков можно выполнять следующие работы:

  • Распиливать дерево.
  • Разрезать фанеру.
  • Выполнять точную шлифовку.
  • Производить сложный трехмерный и фигурный распил древесины.
  • Изготавливать различные стройматериалы из дерева.

В каждом конкретном случае в зависимости от функционала такого устройства его схема исполнения и используемые компоненты будут различаться. Именно поэтому вам необходимо сначала определиться с функциональными возможностями такого оборудования и уже в зависимости от этого выбирать тот или иной тип и схему для самостоятельного изготовления станка с ЧПУ.

Преимущества оборудования

Если говорить о преимуществах изготовленных своими руками станков с ЧПУ, то отметим следующее:

  • Эффективность в работе.
  • Универсальность использования.
  • Возможность упрощенной перенастройки оборудования.
  • Надежность.
  • Доступная стоимость.

Инструкция по сборке

Предлагаем вам достаточно простую инструкцию по сборке фрезерного станка с ЧПУ, что позволит вам самостоятельно выполнить такое оборудование для обработки древесины. Данная схема подразумевает использование уже готовых наборов компонентов, которые включают специально подобранные элементы для изготовления такого оборудования. Впрочем, ничего не мешает вам самостоятельно найти или изготовить все комплектующие, и впоследствии вы не только сможете существенно сэкономить, но и сделаете такой станок, который будет полностью отвечать вашим требованиям.

Подготовительные работы

  • В первую очередь вам необходимо определиться со схемой, по которой в последующем будет работать выполненное вами оборудование. За основу проще всего взять старый фрезеровальный или сверлильный станок. В таком оборудовании рабочая головка с установленным сверлом меняется на фрезерную насадку.
  • Далее вам потребуется самостоятельно выполнить или использовать из набора уже готовый механизм, который позволяет фрезерному инструменту перемещаться в трех плоскостях. Если вы выполняете самостоятельную сборку такого механизма, то его можно выполнить из кареток от старого неработающего лазерного принтера. Такие каретки позволят обеспечить перемещение рабочего инструмента в двух плоскостях.

В последующем к выполненному механизму можно будет с легкостью подключить компьютер или блок управления с программным обеспечением, что позволяет полностью задавать траекторию движения фрезерной рабочей головки. В то же время отметим, что если вами используется каретка от старого фильтра, то использовать такой станок с ЧПУ можно будет лишь для обработки древесины, пластика или тонколистового металла.

Если вам необходим станок с ЧПУ, способный выполнять полноценное фрезерование заготовок из различных материалов, то за перемещение используемого рабочего инструмента должен отвечать мощный шаговый двигатель. Выполнить его можно из обычного электромотора или приобрести уже готовые модели небольшой мощности.

Использование таких двигателей позволит избежать необходимости использования винтовой передачи, которая усложняет всю конструкцию. При этом характеристики такого самодельного оборудования и его функциональные возможности существенно расширяются. Если вы по каким-либо причинам не можете или не хотите использовать мощный шаговый двигатель, то рекомендуем выбирать каретки от принтеров мощных топовых моделей, что позволит обеспечить максимально возможную амплитуду движения фрезеровальной рабочей головки.

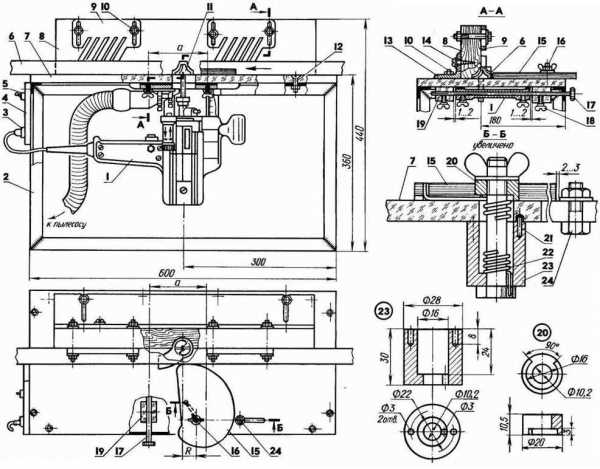

Схема и чертежи станка

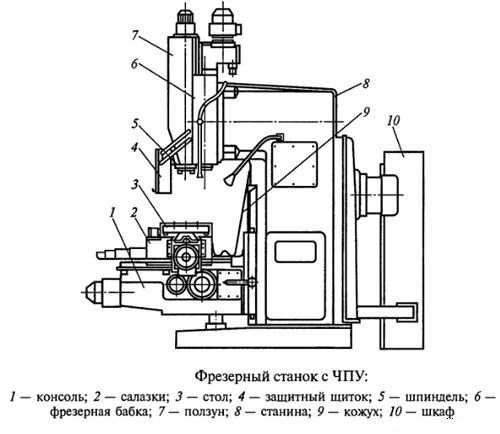

Основой самостоятельно выполненного станка с ЧПУ станет механизм фрезера. В том случае, если вы используете уже готовые наборы для выполнения такого оборудования, то можно подобрать такой механизм, который будет полностью соответствовать мощности двигателя и выполняемым в последующем работам с древесиной и другими материалами.

В Интернете можно подыскать многочисленные схемы выполнения таких механизмов фрезера для станков с ЧПУ. В каждом конкретном случае используемый механизм будет различаться в зависимости от установленного двигатели и каретки. Выбирая тот или иной чертёж такого фрезеровального станка, необходимо отдавать предпочтение оборудованию, которое сочетает простоту конструкции и при этом полностью соответствуют вашим требованиям.

Собираем станок с ЧПУ

В первую очередь необходимо выполнить основу оборудования, к которой в последующем будут фиксироваться фрезер, каретка и электродвигатель. Выполнить такое основание можно из балок прямоугольного сечения, к которым привариваются или фиксируются на болтах металлические направляющие.

Выполненное основание для станка должно отличаться жесткостью, что необходимо для точного позиционирования фрезерной головки. Специалисты рекомендуют выполнять соединение всех металлических элементов такой несущей конструкции при помощи винтов, что позволяет не только обеспечить нужную прочность, но и в последующем с легкостью модернизировать ваши станки.

В выполненном станке с ЧПУ должен быть предусмотрен механизм, позволяющий перемещать рабочий инструмент в вертикальной плоскости. Можем порекомендовать использовать для такого вертикального перемещения инструмента винтовую передачу, вращение от которой передается с помощью зубчатого ремня.

Вертикальную ось, которая потребуется каждому изготовленному самостоятельно станку с ЧПУ, можно выполнить из алюминиевой плиты. Размеры такой вертикальной оси следует в точности подгонять под общие габариты собираемого вами устройства.

Изготовив или приобретя все комплектующие для такого оборудования, можно начинать сборку станка. Вам необходимо смонтировать два шаговых электродвигателя, которые крепятся к основанию за его вертикальной осью.

Первый электродвигатель отвечает за перемещение головки в горизонтальной плоскости, тогда как второй обеспечивает движение резака уже по вертикали. Монтируются используемые узлы и агрегаты, при этом качеству их фиксации следует уделить должное внимание.

В процессе эксплуатации такого оборудования на него приходится повышенная нагрузка с вибрацией, и при некачественном креплении в скором времени могут начаться проблемы с точностью позиционирования головок. Привод всех подвижных элементов и рабочих фрезеровальных головок должен осуществляться исключительно при помощи ременных передач.

Выбор шаговых двигателей

Большинство моделей самостоятельно изготовленных ЧПУ-станков оснащаются шаговыми двигателями, позволяющими перемещать рабочий инструмент в трех плоскостях. В зависимости от конструкции такое оборудование может оснащаться двумя или тремя шаговыми двигателями, а также компоноваться дополнительно электромоторами от компьютерных принтеров.

Выбирая используемые шаговые двигатели, необходимо обратить внимание на количество каналов управления. Наилучшие модели имеют пять каналов управления, что повышает функциональность изготовленного мини-станка. Также, выбирая конкретные модели таких двигателей, следует ознакомиться с их спецификацией и уточнить, на сколько градусов осуществляется изменение положения головки на координатном столе за один шаг мотора. От этой характеристики будет напрямую зависеть точность позиционирования режущего инструмента.

Электронная начинка оборудования

Сегодня в продаже можно найти различные уже готовые микросхемы для управления работой маршевых двигателей. Также не составит труда найти соответствующее программное обеспечение, которое будет подавать управляющие сигналы на двигатели, и, соответственно, они будут, изменяя свое положение, опускать и поднимать рабочий инструмент.

Важный момент в выборе программного обеспечения состоит в том, что оно должно обязательно поддерживать драйвера контроллеров arduino, установленных на вашем мини-станке. Подключение платы управления непосредственно к самодельному станку с ЧПУ осуществляется через порт LPT или CNC.

Проще всего такое электронное оборудование для станка с ЧПУ заказать непосредственно с китайских аукционов и сайтов. Там можно с легкостью найти как готовые наборы для станков, так и отдельно используемое электрооборудование. Стоимость таких микросхем, ПО и контроллеров будет на доступном уровне.

ЧПУ-фрезер своими руками — это универсальное в использовании оборудование, которое позволяет существенно упростить и автоматизировать работу по обработке пиломатериалов, пластика, тонкого металла и т. д. При наличии соответствующего опыта работы можно самостоятельно изготовить такой станок с ЧПУ, который будет обеспечивать необходимую точность и высокую производительность работы. Вам лишь потребуется подыскать качественную схему исполнения такого оборудования и приобрести уже готовые наборы комплектующих, выбрать используемые маршевые двигатели и автоматику.

obinstrumentah.info

Как собрать станок с чпу своими руками

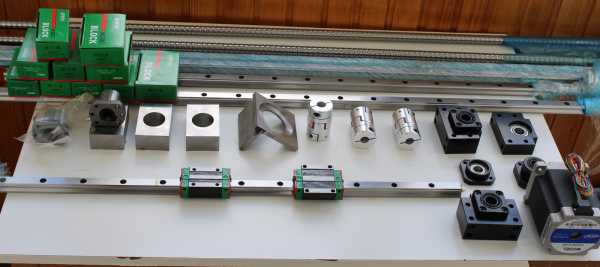

Началось всё с покупки механических комплектующих , направляющие , винты ШВП , гайки , муфты , кронштейны и т.д.

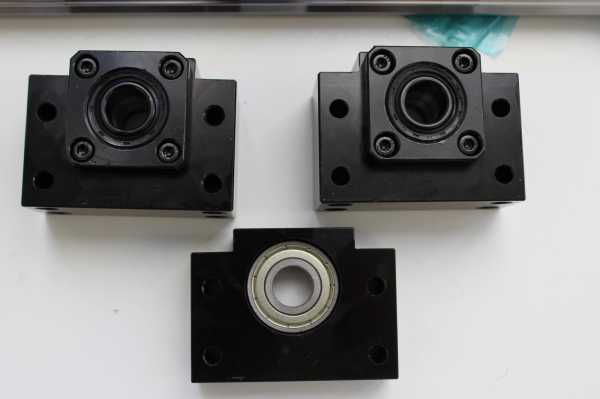

Опорные подшипники BK-17 и BF-17

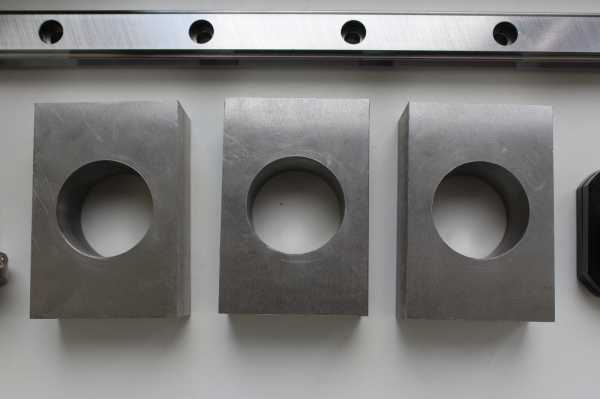

Кронштейны для гаек винта ШВП , заказывали их по месту и дешевле и качественней .

Муфты — соединение вала мотора и финта ШВП .

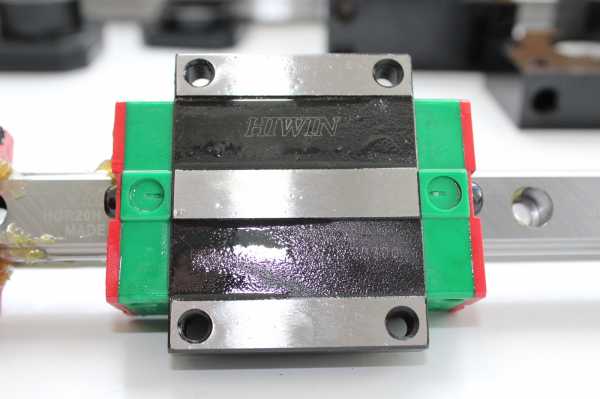

Жирная хивиновскай каретка HGW-20

Дальше собрал всю электронику в кучу : плата управления , датчики , драйвера , моторы , блоки питания .

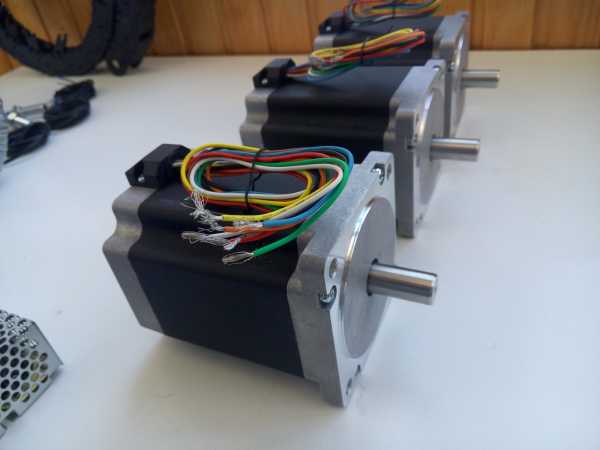

Шаговые моторы Nema 34 ( 86 кг*см)

Плата управление Kflop, диковинный зверь , мало кто знает , ещё меньше с ней работает , но одна из лучших в своей нише .

Пока я собирал механику и электронику в кучу , на заводе валялся метал для будущего станка и ждал пока его обработают для нормальной сборки , выровняют базовые поверхности на станине и основаниях портала .

Собрали на конец то всё в кучу и начали сборку , да знаю слишком слабый портал , смотрите дальше всё поправили ))))

Станок изначально планировался с четвертой поворотной осью , вот мой набор для неё . Докинул бы больше фоток , но лимит не позволяет .

Дальше собрал всю электронику на столе и проверил работоспособность всех компонентов .

Шпиндель 2,2 кВт , воздушное охлаждение .

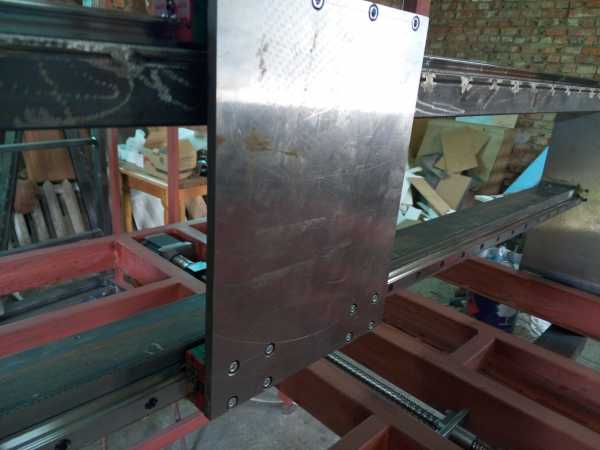

Собрали все оси и шкаф , также начали переделывать портал .

Шкаф со всеми мозгами .

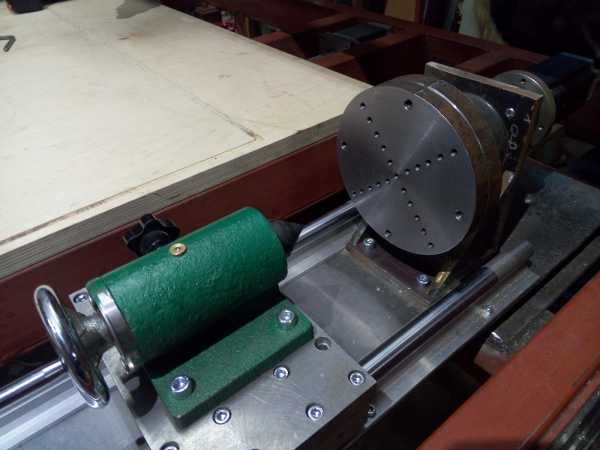

Прошёл Новый Год и все праздники , а мы собрали поворотную ось .

А сегодня закончили вакуумный стол

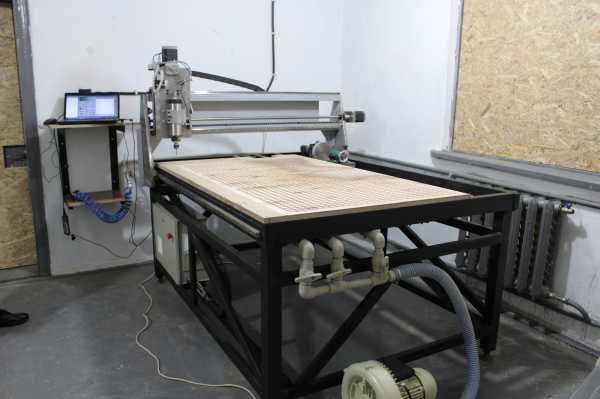

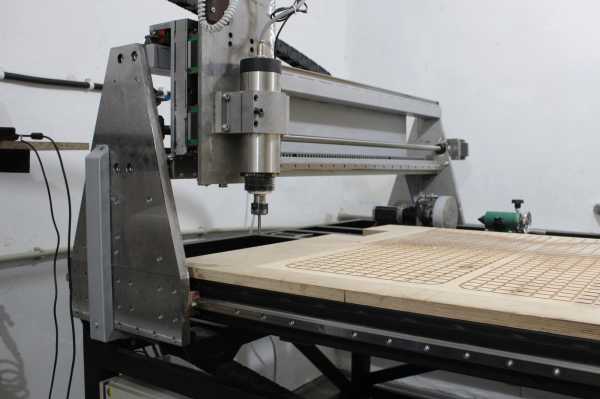

Вот такой зверь в результате получился , да есть косяки местами , сейчас бы поменял конструкцию , но первый блин как говорится )))

Источник

kak-eto-sdelano.ru

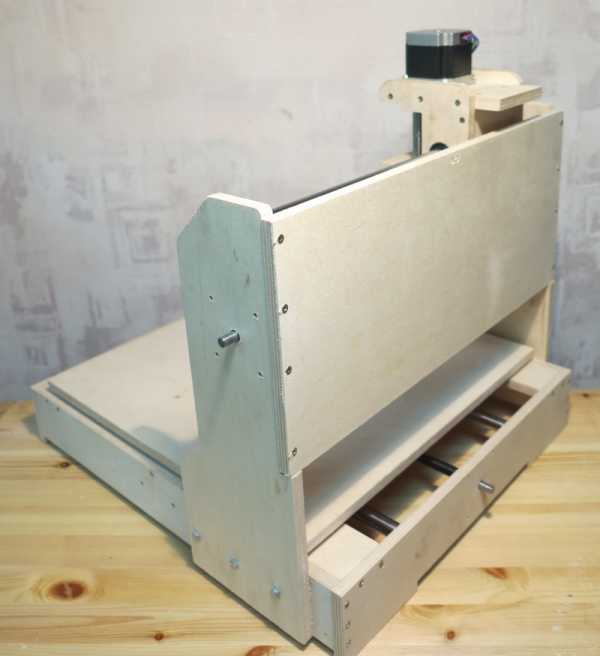

Чпу станок своими руками. Инструкция по сборке станка Моделист3030 образца 2015г

Расположение осей X, Y, Z настольного фрезерно-гравировального станка ЧПУ :

Ось Z перемещает инструмент(фрезер) по вертикали(вниз-вверх)
Ось Х - перемещает каретку Z в поперечном направлении(влево-вправо).
Ось Y - перемещает подвижный стол(вперед-назад).

С устройством фрезно-гравировального станка можно ознакомиться  выбор и устройство фрезерно-гравировального станка



Состав набора ЧПУ станка Моделист2020 и Моделист3030

I Набор фрезерованных деталей из фанеры 12мм для самостоятельной сборки

Комплект фрезерованных деталей для сборки станка с ЧПУ с подвижным столом состоит из:

1) Стойки портала фрезерного станка с ЧПУ

2) набор фрезерованных деталей станка ЧПУ для сборки оси Z

3) набор фрезерованных деталей станка ЧПУ для сборки подвижного стола

4) набор фрезерованных деталей станка ЧПУ для сборки опор шаговых двигателей и крепления шпинделя

II Набор механики фрезерного станка включает:

1. муфта для соединения вала шагового двигателя с ходовым винтом станка - (3шт.). Размер соединительной муфты для станка Моделист2030 с шаговыми двигателями NEMA17 - 5х5мм. Для станка Моделист3030 с шаговыми двигателями Nema23 - 6,35x8мм

2. стальные направляющие линейного перемещения для ЧПУ станка Моделист3030:

- 16мм (4шт.) для осей Х и Y,

- 12мм(2шт) для оси Z

Для ЧПУ станка Моделист2020 диаметр направляющих линейного перемещения:

- 12мм(8шт) для осей Х, Y и Z.

3. линейные подшипники качения для фрезерного станка Моделист3030:

- линейные подшипники LM16UU (8шт.)  для осей Х и Y,

- линейные подшипники LM12UU для оси Z.

Для фрезерного ЧПУ станка Моделист2020

- линейные подшипники LM12UU (12шт.) для осей Х, Y и Z.

4.  ходовые винты для фрезерного станка Моделист2020 - М12 (шаг 1,75мм) - (3шт.)  c обработкой под d=5мм с одного конца и под d=8мм с другого.

Для фрезерного станка Моделист3030 - трапецеидальные винты TR12x3 (шаг 3мм) - (3шт.) c обработкой концов под d=8мм.

5.  радиальные подшипники крепления ходовых винтов -(4шт.) один подшипник в алюминиевом блоке для оси Z.

6.  ходовые гайки из графитонаполненного капролона  для осей X, Y и Z (- 3шт.)

7.  крепеж

III Набор электроники фрезерного станка с ЧПУ:

1. Для станка с ЧПУ Моделист2020: шаговые двигатели NEMA17 17HS8401 (размер 42х48мм, крутящий момент 52N.cm, ток 1,8А, сопротивление фазы 1,8Ом, индуктивность 3,2mH, диаметр вала 5мм) - 3шт.

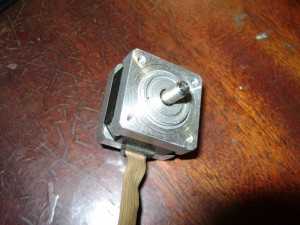

Для станка с ЧПУ Моделист3030: шаговые двигатели  23HS5630 (размер 57х56мм, крутящий момент 12,6кг*см, ток 3,0А, сопротивление фазы 0,8Ом, индуктивность 2,4mH, диаметр вала 6,35мм) - 3шт.

2.  контроллер шаговых двигателей ЧПУ станка на специализированных микрошаговых драйверах компании Toshiba ТВ6560 в закрытом алюминиевом корпусе

3. блок питания 24 В  6,5 A для ЧПУ станка Моделист2020 и 24В 10,5А для ЧПУ станка Моделист3030

4. комплект подсоединительных проводов



Последовательность сборки фрезерного станка чпу с подвижным столом.

Система линейного перемещения любого станка состоит из  двух деталей: шариковая втулка - это элемент который движется и неподвижного элемента системы - линейная направляющая или вал(линейная опора). Линейные подшипники могут быть разных видов: втулка, разрезная втулка, втулка в алюминиевом корпусе для удобства крепления, шариковая каретка, роликовая каретка, основная функция которых - нести нагрузку, обеспечивая стабильное и точное перемещение. Применение линейных подшипников(трение качения) вместо втулок скольжения позволяет значительно снизить трение и использовать всю мощность шаговых двигателей на полезную работу резки.

Рисунок 1

1 Смазать линейные подшипники системы линейного перемещения фрезерного станка  специальной смазкой (можно использовать Литол-24(продается в магазинах авто запчастей)).



2 Сборка оси Z фрезерного станка с ЧПУ.

Сборка оси Z описана в инструкции "Инструкция по сборке каретки Z"



3 Сборка стола фрезерного ЧПУ станка, ось Y

3.1 Детали для сборки портала, рисунок 2.

1) комплект фрезерованных деталей

2) стальные направляющие линейного перемещения диаметром 16мм(2шт)

3) линейный подшипник LM16UU(4шт)

4) ходовые винты для фрезерного станка Моделист2030 - М12 (шаг 1,75мм)  c обработкой концов под d=8мм и d=5мм

Для фрезерного станка Моделист3030 - трапецеидальные винты TR12x3 (шаг 3мм) c обработкой концов под d=8мм.

5.  радиальные подшипники крепления ходовых винтов -(2шт.)

6.  ходовая гайка из графитонаполненного капролона  - (- 1шт.)

7.  крепеж



Рисунок 2. Детали портала фрезерного настольного ЧПУ станка

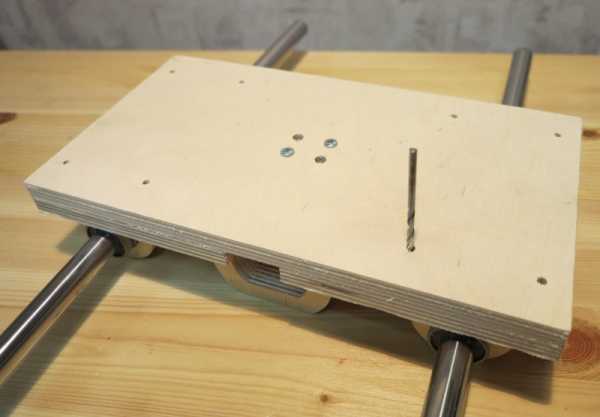

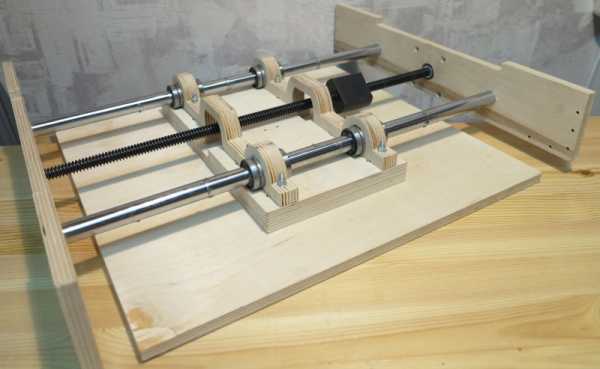

3.2 Запрессовать линейные подшипники и вставить держатели линейных подшипников во фрезерованные пазы, рисунок 2. Вставить линейные направляющие в линейные шарикоподшипники.

Рисунок 2 Сборка стола настольного фрезерного ЧПУ станка



3.3 Держатели подшипников линейного перемещения забиваются в пазы детали подвижного стола. Соединение типа шип-паз обеспечивает отличную жесткость узла, все детали этого узла изготовлены из фанеры 18мм. Дополнительно стянув детали болтовым соединением обеспечим долгий и надежный срок службы, для этого через уже имеющееся отверстие в пластине, которое служит направляющим для хода сверла, сверлим отверстие в торце держателя линейных подшипников, как показано на рисунке 3, сверло диаметром 4мм.

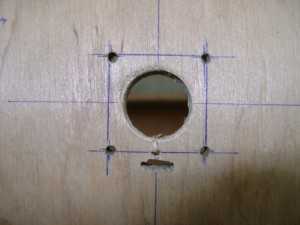

Рисунок 3 Сверление крепежных отверстий.

3.4 Накладываем сам стол и, через уже имеющиеся отверстия скрепляем, с помощью винтов М4х55 из комплекта, рисунок 4 и 5.



Рисунок 4. Крепление подшипников подвижного стола.





Рисунок 5. Крепление подшипников подвижного стола.



3.5 Запрессовать упорные подшипники в детали каркаса стола. Вставить ходовой винт с ходовой гайкой из графитонаполненного капролона, в опорные подшипники,  и линейные направляющие в пазы элементов каркаса, рисунок 6.



Рисунок 6. Сборка подвижного стола.



Скрепить элементы каркаса шурупами из комплекта. Для крепления с боков используйте шурупы 3х25мм, рисунок 7. Перед вкручиванием шурупов, обязательно засверлите сверлом диаметром 2мм, для избежания расслаивания фанеры.

Если ходовой винт не зажат деталями основания подвижного стола и имеется люфт винта вдоль оси в опорных подшипниках - используйте шайбу диаметром 8мм, рисунок 6.



Рисунок 7. Сборка каркаса настольного станка.


3.6 Расположите ходовую гайку по центру между линейными подшипниками и сделайте отверстия для шурупов сверлом 2мм, рисунок 8, после чего шурупами 3х20 из комплекта закрепить ходовую гайку. При сверлении обязательно использовать упор под ходовой гайкой, чтобы не погнуть ходовой винт.



Рисунок 8. Крепление ходовой гайки.



4 Сборка портала станка.

Для сборки понадобятся:

1) комплект фрезерованных деталей для сборки подвижного стола

 2) стальные направляющие линейного перемещения диаметром 16мм(2шт)

3) линейный подшипник LM16UU(4шт)

4) ходовые винты для фрезерного станка Моделист2030 - М12 (шаг 1,75мм)  c обработкой концов под d=8мм и d=5мм.

Для фрезерного станка Моделист3030 - трапецеидальные винты TR12x3 (шаг 3мм) c обработкой концов под d=8мм.

5.  радиальные подшипники крепления ходовых винтов -(2шт.)

6.  ходовая гайка из графитонаполненного капролона  - (- 1шт.)

7.  крепеж

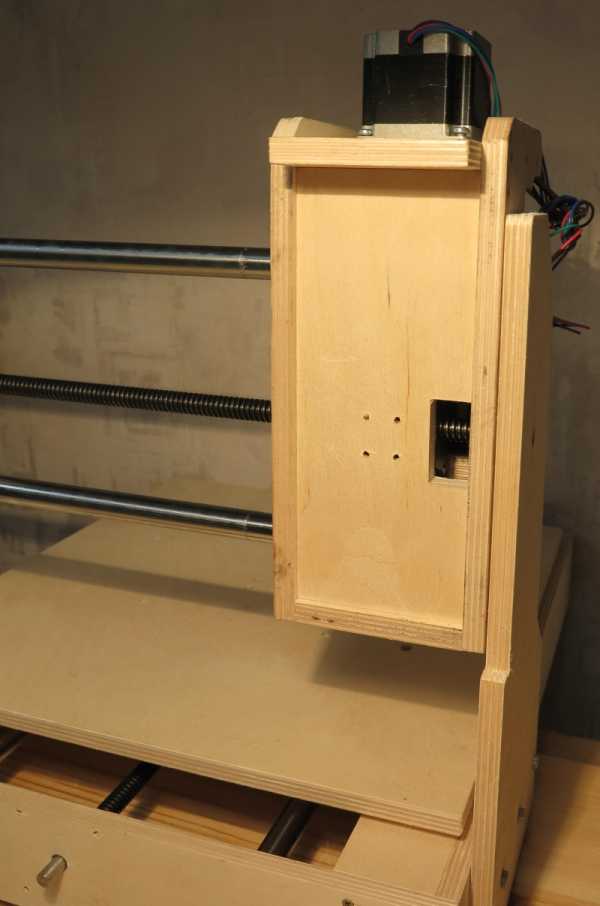

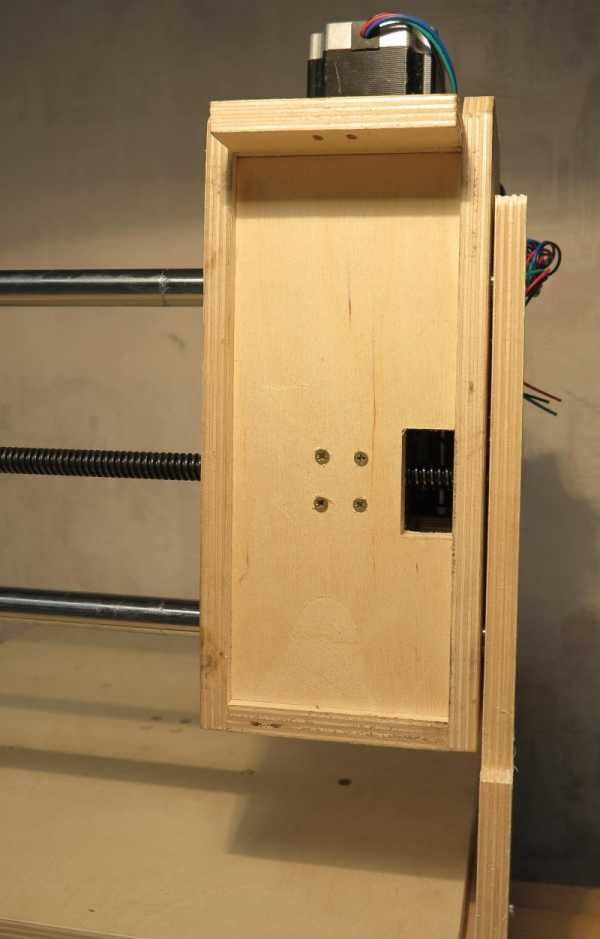

4.1 Закрепить боковину портала, рисунок 9.



Рисунок 9. Сборка портала станка.



4.2 Вставить ходовой винт с гайкой в каркас каретки оси Z, рисунок 10.



Рисунок 10. Установка ходового винта.



4.3 Вставить линейные направляющие, рисунок 11.



Рисунок 19 Крепление ходового винта "в распор".



4.4 Закрепить вторую боковину портала, рисунок 11.



Рисунок 11. Установка второй боковины портала

Если ходовой винт не зажат деталями основания подвижного стола и имеется люфт вдоль оси - используйте шайбу диаметром 8мм.

4.5 Установить и закрепить заднюю стенку каретки Z, Рисунок 12.



Рисунок 12. Крепление задней стенки каретки Z.



4.6 Закрепить капролоновую ходовую гайку шурупами 3х20 из комплекта, рисунок 13.



Рисунок 13. Крепление ходовой гайки оси X.



 4.7 Закрепить заднюю стенку портала, рисунок 14, с использованием шурупов 3х25 из комплекта.

Рисунок 14. Крепление задней стенки портала.

5 Установка шаговых двигателей.

Для установки шаговых двигателей используйте детали крепления из набора фрезерованных деталей станка ЧПУ для сборки опор шаговых двигателей Nema23 для фрезерного станка Моделист3030.

 Рисунок 15. Установка шаговых двигателей.

Установить муфты 5х8мм для соединения вала двигателя с ходовым винтом. Закрепить шаговые двигатели на станок, для крепления используйте винт М4х55 из комплекта, рисунок 15.



6 Закрепите контроллер на задней стенке фрезерно-гравировального станка, и подключите к нему клеммники моторов.



7 Установка фрезера.

Крепление фрезера осуществляется за шейку инструмента или корпус. Стандартный диаметр шейки бытовых фрезеров 43мм. Диаметр шпинделя 300Вт - 52мм, крепление за корпус. Для установки соберите крепление фрезера, детали крепления на рисунке 16. Используйте шуруп 3х30мм из комплекта.



Рисунок 16 Крепление шпинделя 43мм



Рисунок 17 Шпиндель с креплением на ЧПУ станок

При установке дремель подобных инструментов(граверов), кроме этого потребуется дополнительное крепление корпуса гравера к каретке Z хомутом, рисунок 18.

Рисунок 18 Крепление гравера на фрезерный станок.



Имеется возможность установка насадки для подключения пылесоса



Магазин чпу станков хобби класса

cncmodelist.ru

Станок чпу своими руками схема чертежи


ЧПУ станок своими руками

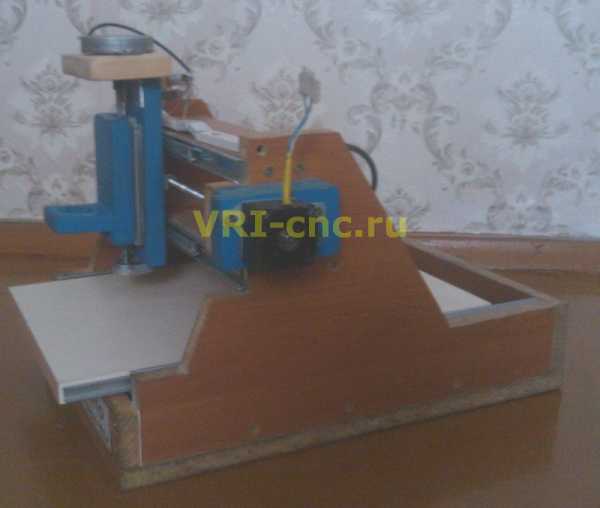

В статье описан самодельный станок с ЧПУ. Главное достоинство данного варианта станка – простой метод подключения шаговых двигателей к компьютеру через порт LPT.

Механическая часть

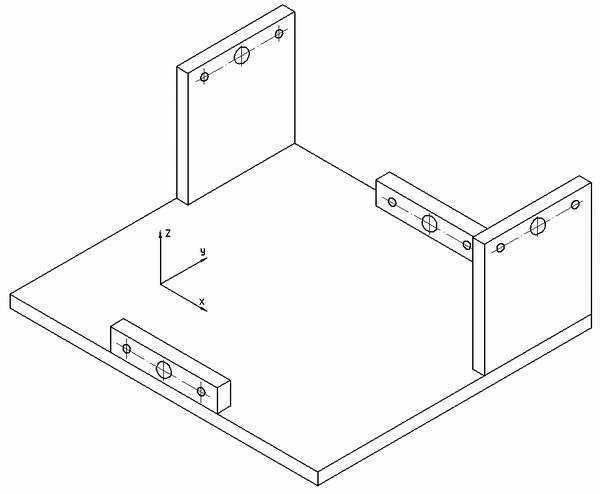

Станина Станина нашего станка сделана из пластмассы толщиной 11-12мм. Материал не критичен, можно использовать алюминий, органическое стекло фанеру и любой другой доступный материал. Основные детали каркаса прикрепляются с помощью саморезов, при желании можно дополнительно оформить места креплений клеем, если используете древесину, то можно использовать клей ПВА.

Суппорта и направляющие В качестве направляющих использованы стальные прутки с диаметром 12мм, длина 200мм (на ось Z 90мм), две штуки на ось. Суппорта изготавливаются из текстолита размерами  25Х100Х45. Текстолит имеет три сквозных отверстия, два из них для направляющих и одно для гайки. Направляющие части крепятся винтами М6. Суппорты Х и У в верхней части имеют 4 резьбовых отверстия для крепления стола и узла оси Z.

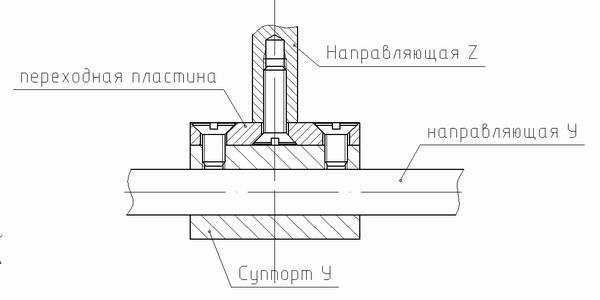

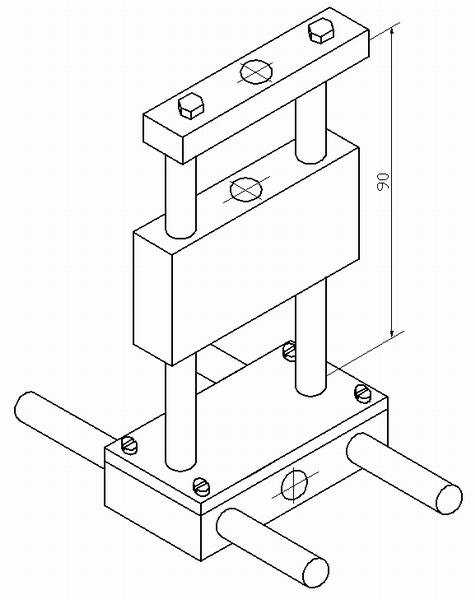

Суппорт Z Направляющие оси Z крепятся к суппорту Х через стальную пластину, которая является переходной, размеры пластины 45х100х4.

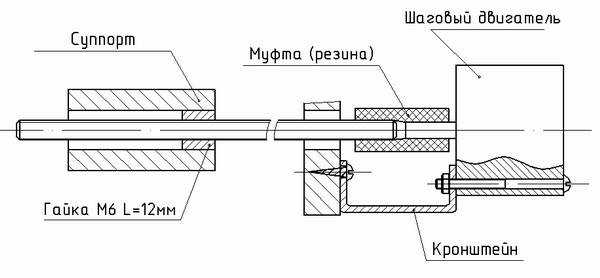

Шаговые двигатели устанавливаются на крепежи, которые можно изготовить из листовой стали с толщиной 2-3мм. Винт нужно соединить с осью шагового двигателя при помощи гибкого вала, в качестве которого может быть использован резиновый шланг. При использовании жесткого вала, система будет работать не точно. Гайку делают из латуни, которую вклеивают в суппорт.

Сборка Сборка самодельного ЧПУ станка, осуществляется в следующей последовательности:

  • Для начала нужно установить в суппорта все направляющие компоненты и прикрутить их к боковинам, которые вначале не установлены на основание.
  • Суппорт передвигаем по направляющим до тех пор, пока не добьемся плавного хода.
  • Затягиваем болты, фиксируя направляющие части.
  • К основанию крепим суппорт, узел направляющие и боковину, для крепления используем саморезы.
  • Собираем узел Z и вместе с переходной пластиной прикрепляем его к суппорту X.
  • Далее устанавливаем ходовые винты вместе с муфтами.
  • Устанавливаем шаговые двигатели, соединяя ротор двигателя и винт муфтой. Обращаем строгое внимание на то, чтобы ходовые винты вращались плавно.

Рекомендации по сборке станка: Гайки можно изготовить также из чугуна, использовать другие материалы не стоит, винты можно купить в любом строительном магазине и обрезать под свои нужды.  При использовании винтов с резьбой М6х1, длина гайки будет 10 мм.

Чертежи станка.rar

Переходим ко второй части сборки ЧПУ станка своими руками, а именно к электронике.

Электроника

Блок питания В качестве источника питания был использован блок на 12Вольт 3А. Блок предназначен для питания шаговых двигателей. Еще один источник напряжения на 5Вольт и с током 0.3А был использован для запитки микросхем контролера. Источник питания зависит от мощности шаговых двигателей.

Приведем расчет блока питания.  Расчет прост — 3х2х1=6А, где 3 — количество используемых шаговых двигателей, 2 — число запитанных обмоток, 1 — ток в Амперах.

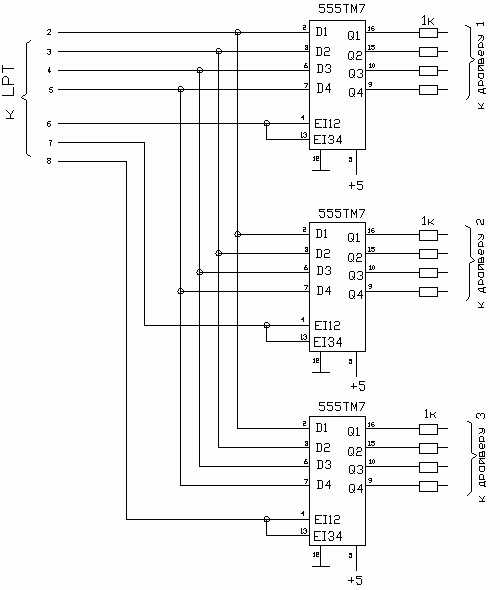

Контролер управления Управляющий контроллер был собран всего на 3-х микросхемах серии 555TM7. Контроллер не требует прошивки и имеет достаточно простую принципиальную схему, благодаря этому, данный ЧПУ станок своими руками может сделать человек не особо разбирающийся в электронике.

Описание и назначение выводов разъема порта LPT.

 Выв. Название Направление Описание
 1 STROBE ввод и вывод Устанавливается PC после завершения каждой передачи данных
 2..9 DO-D7 вывод Вывод
 10 АСК ввод Устанавливается в «0» внешним устройством после приема байта
 11 BUSY ввод Устройство показывает, что оно занято, путем установки этой линии в «1»
 12 Paper out ввод Для принтеров
 13 Select ввод Устройство показывает, что оно готово, путем установки на этой линии «1 »
 14 Autofeed
 15 Error ввод Индицирует об ошибке
 16 Initialize ввод и вывод
 17 Select In ввод и вывод
 18..25 Ground    GND GND Общий провод

Для эксперимента был использован шаговый двигатель от старого 5,25-дюймов. В схеме 7 бит не используется т.к. применено 3 двигателя. На него можно повесить ключ включение главного двигателя (фреза или сверло).

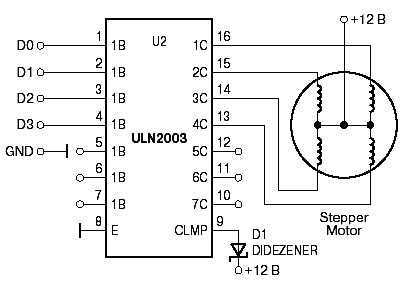

Драйвер для шаговых двигателей Для управления шаговым двигателем используется драйвер, который из себя представляет усилитель с 4-я каналами. Конструкция реализована всего на 4-х транзисторах типа КТ917.

Применять можно и серийные микросхемы, к примеру — ULN 2004 (9 ключей) с током 0,5-0.6А.

Для управления используется программа vri-cnc. Подробное описание и инструкция по использованию программы находится на официальном сайте.

Собрав данный ЧПУ станок своими руками, вы станете обладателем машины способной выполнять механическую обработку (сверление, фрезерование) пластмасс. Гравировку по стали. Также самодельный станок с ЧПУ может использоваться как графопостроитель, на нем можно рисовать и сверлить печатные платы.

По материалам сайта: vri-cnc.ru

Loading...

all-he.ru

Чпу своими руками чертежи

Зная о том, что фрезерный станок с ЧПУ является сложным техническим и электронным устройством, многие умельцы думают, что его просто невозможно изготовить своими руками. Однако такое мнение ошибочно: самостоятельно сделать подобное оборудование можно, но для этого нужно иметь не только его подробный чертеж, но и набор необходимых инструментов и соответствующих комплектующих.

Обработка дюралевой заготовки на самодельном настольном фрезерном станке

Решившись на изготовление самодельного фрезерного станка с ЧПУ, имейте в виду, что на это может уйти значительное количество времени. Кроме того, потребуются определенные финансовые затраты. Однако не побоявшись таких трудностей и правильно подойдя к решению всех вопросов, можно стать обладателем доступного по стоимости, эффективного и производительного оборудования, позволяющего выполнять обработку заготовок из различных материалов с высокой степенью точности.

Чтобы сделать фрезерный станок, оснащенный системой ЧПУ, можно воспользоваться двумя вариантами: купить готовый набор, из специально подобранных элементов которого и собирается такое оборудование, либо найти все комплектующ

i-perf.ru

Самодельный фрезерный станок с ЧПУ — libixur — Мой блог

Здравствуйте! В этой статье я расскажу про этапы создания своего станка с ЧПУ. Идеей станка я загорелся года два назад, когда в интернете наткнулся на видео таких станков.

Первые пробы сделать станок из металла вышли неудачными, и я как то забросил это дело. Но желание построить станок не оставляло меня, и в этом году просмотрев много сайтов и проектов станков я решил сделать его из фанеры. На этот выбор подтолкнул меня станок «АЙТО», автор Авилкин Дмитрий:

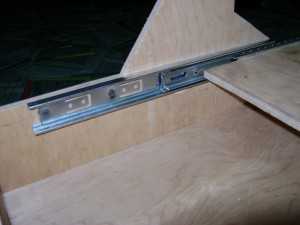

За основу я взял фанеру толщиной 10мм. Купил мебельные направляющие, и прикинув в голове размеры вырезал первые детали: боковые стенки и рабочий стол (ось X) .

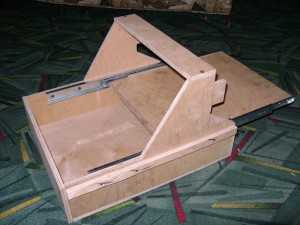

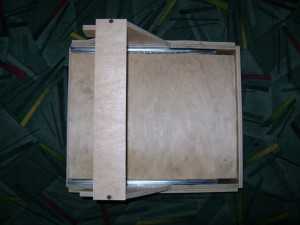

Далее собрал уже вот такой вот «ящик», промежуточных фото к сожалению нет, но думаю из фото и так все понятно:

Ну можно сказать основа готова. Идем далее: я решил не делать никаких проставок под мотор, так как усилия небольшие и у него есть свой подшипник.  Делаю отверстия под шаговый мотор и подшипник напротив для оси X. Подшипники использовал 627Z, моторы подобные тем что стоят в 5 дюймовых дисководах. Отверстия сверлил фрезой по дереву, вроде 22мм. Фото фрез и отверстий + установленный двигатель:

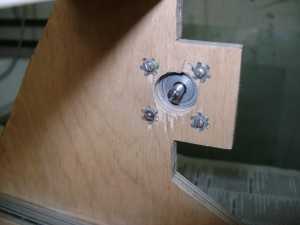

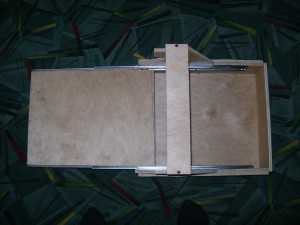

Аналогичные действия для оси Y. Упор для подшипника — это часть держащая лампочку в стоп-сигнале мотоцикла:

Установка направляющих и шпильки для оси Y:

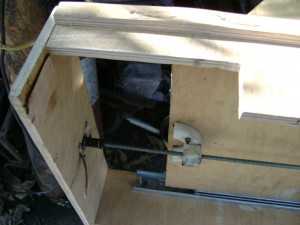

Далее самое сложное — изготовление оси Z. Так как мебельные направляющие слишком большие, пришлось делать вручную. Тоже прикинув все в голове, приступил к изготовлению. Начал с «бочонков»  которые бы ездили по направляющим. В бочонке есть 2 отверстия: одно с резьбой для закрепления, другое сквозное через которое будет проходить направляющая. В роли направляющих использовал тягу от какого-то грузового автомобиля (прочная штука, резьбу с трудом нарезал).

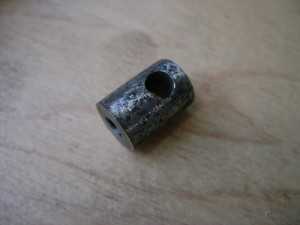

Изготовил 4 штуки. Кстати бочонки сделаны из старого болта на 10 или 12 (точно не помню). Далее все это закрепил на платформу которая будет ездить, сделал направляющие:

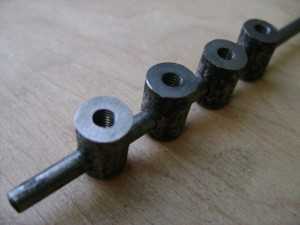

Теперь делаю подобный бочонок, но только в обоих отверстиях резьба. Т.е. так выглядит у меня винтовая гайка. Ну и потихоньку продолжаю делать ось Z:

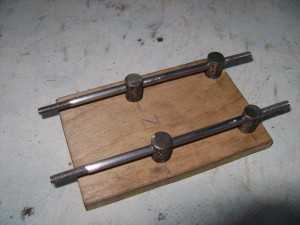

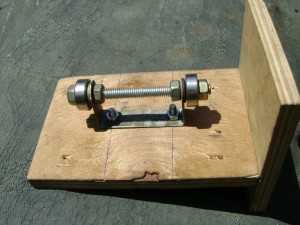

На этом этапе фото оси Z заканчиваются, переходим к оси Y. Поскольку мебельные направляющие неидеальны, пришлось с обратной стороны сделать упор. Ну и тут же сделал гайку и поставил все это на станок:

Гайку для оси X изготовил из какого-то прочного ролика:

Как видно из фото я использовал строительные шпильки диаметром 6 мм. Но мне кажется нужно использовать хотя бы 8… Двигателя со шпильками я соединил кусочками твердой шлангочки:

Перейдем к электронике. Начну с драйвера шаговых двигателй, описывать тут его не буду, просто выложу пару фото. Описание можете почитать в статье: Драйвер шагового двигателя для станка с ЧПУ

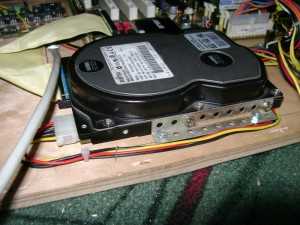

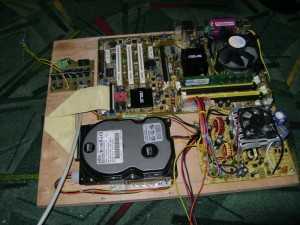

Еще с самого начала я задумал для станка использовать отдельный компьютер, а точнее материнскую плату которая была куплена в интернете за 200грн (~25$). Так же еще перед тем как начать строить станок я задумал всю электронику поместить внутрь станка. Для этого и был сделан такой «ящик». Блок питания использовался естественно компьютерный который был изъят из корпуса и которому были укорочены провода. Купил жесткий диск на 3Гб, больше и не требуется, лишь бы винда влезла (которая у меня урезанная и весит ~300мБ).  Все это дело было размещено на дне станка:

Материнка без видеокарты, она тут и не нужна. Станок управляется по сети через Radmin. Она также настроена на авто включение после того как появится питание. IDE шлейф был укорочен.

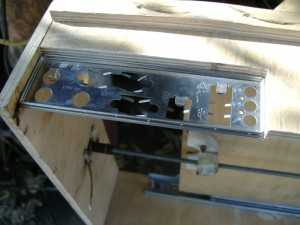

В самом корпусе станка была сделана прорезь под разъемы материнки:

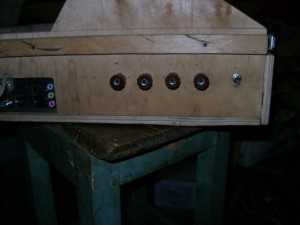

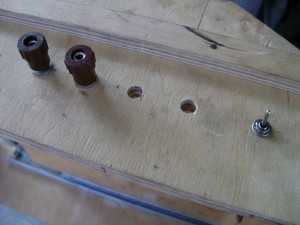

Так же на боковую стенку я вывел разъемы питания (3.3, 5, 12в) для питания различных инструментов. И еще тумблер который принудительно отключает питание шаговых двигателей, так как при простое они очень сильно греются:

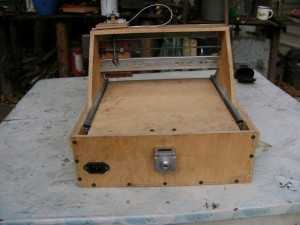

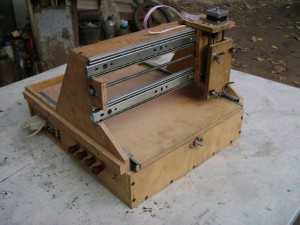

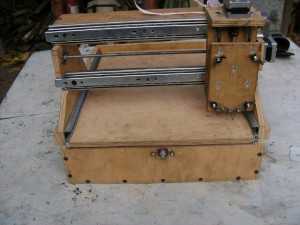

Фото уже готового и рабочего станка. На заднюю стенку выведен разъем питания, шлейф для двигателя по оси Z взят от DVD плеера. Двигателя осей Z,Y соединены в один кабель и соединения закрыты коробочкой:

Ну и немного разных фото.

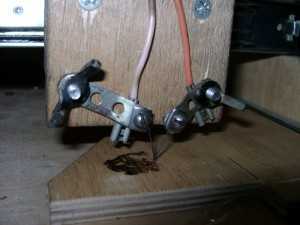

Двигателя которые применял для осей Y,Z:

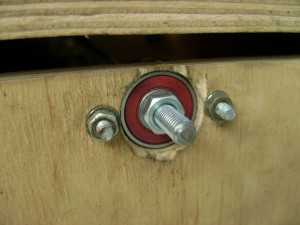

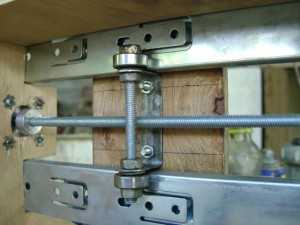

Фото подшипников по осям X,Y:

Пара дополнительных фото оси Z:

Ну и на самый конец процесс роботы и первые результаты:

Выжигать пробовал точками и линиями. Поскольку фанера неровная, есть разница в оттенке.

Так же советую к прочтению новую статью с видеороликом: Проба гравера на самодельном станке с ЧПУ

На данный момент все! Надеюсь Вам было интересно!

Добавление: 31.03.2013

Уже не первый раз у меня спрашивают чертежи и размеры станка. Чертежей нет, так как делал все из головы. Вот только могу дать размеры боковины, из них должно быть все понятно. Ширина станка равна длине мебельных направляющих.

VN:F [1.9.20_1166]

Rating: 9.7/10 (116 votes cast)

Самодельный фрезерный станок с ЧПУ, 9.7 out of 10 based on 116 ratings

Поделиться ссылкой с друзьями:

libixur.ru

ЧПУ ФРЕЗЕРНЫЙ СТАНОК своими руками: [чертежи, инструкция]

Для многих домашних мастеров может показаться, что [создание ЧПУ фрезерных станков своими руками] — это где-то на грани фантастики, так как данное оборудование представляет собой сложное в конструктивном, техническом и электронном плане устройство.

Между тем, имея под рукой соответствующие чертежи, весь необходимый материал и инструмент, мини фрезерный самодельный станок по дереву, оснащенный ЧПУ, сделать своими руками можно.

Конечно, для этого придется затратить определенные усилия, а том числе и финансовые, однако нет ничего невозможного, и если правильно и со знанием дела подходить к решению этого вопроса, самодельный настольно-фрезерный станок по дереву мини исполнения с блоком ЧПУ сделать своими руками сможет каждый домашний мастер.

Как известно, такой мини агрегат по дереву отличается точностью проводимой обработки, простотой управления всеми рабочими процессами, а также высоким качеством готового изделия.

В настоящее время реализовать самодельный настольно-фрезерный станок с ЧПУ в мини исполнении для работы по дереву и другим материалами можно несколькими способами.

В первую очередь, можно приобрести специальный набор для сбора данного типа конструкции, а можно все необходимые работы провести своими руками, получив на выходе готовое изделие с высоким качеством обработки.

Подготовка и конструирование

Если принято решение всю необходимую работу по конструированию и сборке мини настольно-фрезерного станка для работы по дереву и другими материалами с ЧПУ проводить самому, своими руками, то начинать следует с выбора наиболее оптимальной схемы будущего агрегата.

В этом случае в качестве исходного оборудования можно взять небольшой старенький сверлильный станок и заменить рабочий орган в виде сверла непосредственно на фрезу.

Обязательно следует тщательно подумать о том, как будет устроен механизм, отвечающий за необходимое передвижение в трех независимых плоскостях.

Собрать такой механизм можно попробовать из переработанных кареток от старого принтера, что даст возможность обеспечить движение рабочей фрезе в двух плоскостях.

Здесь можно будет достаточно просто подключить необходимое программное обеспечение, что позволит сделать самодельный настольно фрезерный станок ЧПУ автоматическим, однако такая конструкция сможет работать только по дереву, пластику или тонкому металлу.

Чтобы самодельный фрезерный станок, собранный своими руками, смог выполнять более серьезные операции, его необходимо оснастить шаговым двигателем с высокими показателями по мощности.

Получить такой тип двигателя можно из стандартного варианта электродвигателя за счет небольшой доработки. Это позволит полностью исключить применение винтовой передачи, при этом все ее достоинства сохранятся в полном объеме.

Необходимое усилие на вал в самодельном агрегате лучше всего передавать через зубчатые ремни.

В том случае, если для обеспечения необходимого передвижения рабочей фрезы в самодельном фрезерном станке с ЧПУ принято решение использовать самодельные каретки от принтеров, то лучше для этих целей взять данные приспособления от больших моделей принтеров.

При создании фрезерного агрегата с ЧПУ своими руками, особое внимание следует уделить изготовлению механизма фрезера, для чего потребуются соответствующие чертежи.

Сборка фрезерного станка

За основу самодельного фрезерного станка лучше всего взять прямоугольную балку, которую следует прочно закрепить на направляющих.

Вся конструкция должна иметь высокую жесткость, при этом лучше, если сварочные работы будут сведены к минимуму.

Дело в том, что в любом случае, сварочные швы подвержены разрушению и деформации при определенных нагрузках, при работе станка его станина будет подвергаться, в том числе, и вибрации, что может негативно сказаться на данных элементах крепления, что, в свою очередь, приведет к сбою в настройках.

Балку и элементы крепления для усиления жесткости рекомендуется скреплять при помощи винтов определенных диаметров.

Это должно полностью исключить возможный люфт при работе фрезерного станка с ЧПУ, а также прогиб направляющих при серьезных нагрузках.

По точно такому же принципу собирается своими руками и самодельный фрезерно-гравировальный станок, оснащенный ЧПУ. О процессе сборки своими руками достаточно функционального станка фрезерного типа с ЧПУ, подробно рассказано на видео ниже.

Видео:

В конструкции агрегата необходимо в обязательном порядке предусмотреть подъем рабочего инструмента в вертикальном положении, для чего рекомендуется использовать винтовую передачу.

В свою очередь, для необходимой отдачи вращения непосредственно на ходовой винт следует использовать зубчатый ремень.

Вертикальную ось, которая также является обязательным элементом любого фрезерного станка с ЧПУ, делают из алюминиевой плиты.

Ее следует точно подогнать по размерам, которые были получены еще на этапе проектирования агрегата и занесены в соответствующие чертежи.

В домашних условиях отлить вертикальную ось можно при помощи муфельной плиты, и в этом случае следует взять алюминий.

После этого непосредственно на корпус сразу за осью следует смонтировать два двигателя шагового типа, один из которых будет отвечать за горизонтальное перемещение, а второй, соответственно, за вертикальное.

Все вращение должно передаваться через ремни. После того, как все элементы будут находиться на своих местах, самодельный фрезерный станок следует обязательно проверить в работе при ручном управлении, и при выявлении недочетов, устранить их на месте.

Немного о шаговых двигателях

Любой агрегат с ЧПУ, в том числе и гравировальный станок, в обязательном порядке оснащается электродвигателями шагового типа.

При сборке самодельного фрезеровального оборудования с ЧПУ в качестве такого мотора можно использовать двигатели от старых матричных принтеров. В большинстве матричных принтеров установлено два таких элемента с достаточной мощностью.

Кроме этого, в матричных принтерах имеются еще и стальные стержни, изготовленные из прочной стали, которые также можно использовать в самодельном станке.

В этом случае следует отметить, что для сборки такого агрегата своими руками потребуется три отдельных двигателя шагового типа, а значит, придется искать и разбирать два матричных принтера.

Лучше, если такие двигатели будут иметь порядка пяти отдельных проводов управления, так как в этом случае функциональность самодельного станка увеличится в несколько раз.

Подбирая двигатели шагового типа для самодельного фрезерного станка с ЧПУ, необходимо выяснить число их градусов на один шаг, а также рабочее напряжение и обмоточное сопротивление.

Это поможет впоследствии правильно настроить все программное обеспечение оборудования.

Рекомендуется в качестве привода мини станка с ЧПУ, собранного своими руками, использовать гайку и шпильку соответствующих размеров.

Крепить вал двигателя шагового типа лучше всего при помощи резинового кабеля с толстой обмоткой. Он поможет и при присоединении самого двигателя непосредственно к шпильке.

Выполнить фиксаторы можно из изготовленной своими руками втулки с винтом. Для этого следует взять нейлон, а в качестве инструмента дрель и напильник.

О том, как сделать своими руками гравировально-фрезерный станок с блоком ЧПУ, подробно рассказано на видео ниже.

Видео:

Электронное обеспечение

Главным элементом любого станка, оснащенного ЧПУ, является его программное обеспечение.

В этом случае можно использовать самодельное, которое будет включать в себя все необходимые драйверы для установленных контролеров, а также шаговых двигателей, а кроме этого, стандартные питающие блоки.

В обязательном порядке потребуется порт LPT. Также необходимо будет подумать и о рабочей программе, которая будет обеспечивать не только контроль, но и управление всеми необходимыми режимами работы.

Непосредственно сам блок ЧПУ следует подключать к фрезерному агрегату через вышеуказанный порт обязательно через установленные двигатели.

Подбирая для самодельного станка необходимое программное обеспечение, необходимо делать ставку на то, которое уже успело доказать свою стабильную работу и имеет огромные функциональные возможности.
Видео:

Следует помнить, что электроника будет, главным образом, влиять на точность и качество всех выполняемых операций на оборудовании с ЧПУ.

После того как будет установлена вся необходимая электроника, необходимо выполнить загрузку всех необходимых для работы настольно-фрезерного станка программ и драйверов.

Далее, непосредственно перед тем, как станок начнет эксплуатироваться по своему прямому назначению, следует проверить в работе электронное обеспечение и при необходимости устранить на месте все выявленные недочеты.

Все вышеописанные операции по сборке своими руками фрезерного станка с ЧПУ подходят и для создания самодельного координатно-расточного агрегата, а также многого другого оборудования данного класса.

В любом случае, если всю работу по сборке своими руками фрезерного агрегата, оснащенного ЧПУ, выполнить правильно и в соответствии с технологией, у домашнего мастера появится возможность выполнять множество сложнейших операций, как по металлу, так и по дереву.

О том, как сделать самостоятельно фрезеровальный станок с блоком ЧПУ, подробно рассказано на видео в нашей статье.

rezhemmetall.ru

ЧПУ станок своими руками | all-he

В статье описан самодельный станок с ЧПУ. Главное достоинство данного варианта станка – простой метод подключения шаговых двигателей к компьютеру через порт LPT.

Механическая часть


Станина
Станина нашего станка сделана из пластмассы толщиной 11-12мм. Материал не критичен, можно использовать алюминий, органическое стекло фанеру и любой другой доступный материал. Основные детали каркаса прикрепляются с помощью саморезов, при желании можно дополнительно оформить места креплений клеем, если используете древесину, то можно использовать клей ПВА.

Суппорта и направляющие
В качестве направляющих использованы стальные прутки с диаметром 12мм, длина 200мм (на ось Z 90мм), две штуки на ось. Суппорта изготавливаются из текстолита размерами  25Х100Х45. Текстолит имеет три сквозных отверстия, два из них для направляющих и одно для гайки. Направляющие части крепятся винтами М6. Суппорты Х и У в верхней части имеют 4 резьбовых отверстия для крепления стола и узла оси Z.

Суппорт Z
Направляющие оси Z крепятся к суппорту Х через стальную пластину, которая является переходной, размеры пластины 45х100х4.

Шаговые двигатели устанавливаются на крепежи, которые можно изготовить из листовой стали с толщиной 2-3мм. Винт нужно соединить с осью шагового двигателя при помощи гибкого вала, в качестве которого может быть использован резиновый шланг. При использовании жесткого вала, система будет работать не точно. Гайку делают из латуни, которую вклеивают в суппорт.

Сборка
Сборка самодельного ЧПУ станка, осуществляется в следующей последовательности:

  • Для начала нужно установить в суппорта все направляющие компоненты и прикрутить их к боковинам, которые вначале не установлены на основание.
  • Суппорт передвигаем по направляющим до тех пор, пока не добьемся плавного хода.
  • Затягиваем болты, фиксируя направляющие части.
  • К основанию крепим суппорт, узел направляющие и боковину, для крепления используем саморезы.
  • Собираем узел Z и вместе с переходной пластиной прикрепляем его к суппорту X.
  • Далее устанавливаем ходовые винты вместе с муфтами.
  • Устанавливаем шаговые двигатели, соединяя ротор двигателя и винт муфтой. Обращаем строгое внимание на то, чтобы ходовые винты вращались плавно.

Рекомендации по сборке станка:
Гайки можно изготовить также из чугуна, использовать другие материалы не стоит, винты можно купить в любом строительном магазине и обрезать под свои нужды.  При использовании винтов с резьбой М6х1, длина гайки будет 10 мм.


Чертежи станка.rar


Переходим ко второй части сборки ЧПУ станка своими руками, а именно к электронике.

Электроника


Блок питания
В качестве источника питания был использован блок на 12Вольт 3А. Блок предназначен для питания шаговых двигателей. Еще один источник напряжения на 5Вольт и с током 0.3А был использован для запитки микросхем контролера. Источник питания зависит от мощности шаговых двигателей.

Приведем расчет блока питания.  Расчет прост — 3х2х1=6А, где 3 — количество используемых шаговых двигателей, 2 — число запитанных обмоток, 1 — ток в Амперах.

Контролер управления
Управляющий контроллер был собран всего на 3-х микросхемах серии 555TM7. Контроллер не требует прошивки и имеет достаточно простую принципиальную схему, благодаря этому, данный ЧПУ станок своими руками может сделать человек не особо разбирающийся в электронике.

Описание и назначение выводов разъема порта LPT.

 Выв. Название Направление Описание
 1 STROBE ввод и вывод Устанавливается PC после завершения каждой передачи данных
 2..9 DO-D7 вывод Вывод
 10 АСК ввод Устанавливается в «0» внешним устройством после приема байта
 11 BUSY ввод Устройство показывает, что оно занято, путем установки этой линии в «1»
 12 Paper out ввод Для принтеров
 13 Select ввод Устройство показывает, что оно готово, путем установки на этой линии «1 »
 14 Autofeed
 15 Error ввод Индицирует об ошибке
 16 Initialize ввод и вывод
 17 Select In ввод и вывод
 18..25 Ground    GND GND Общий провод

Для эксперимента был использован шаговый двигатель от старого 5,25-дюймов. В схеме 7 бит не используется т.к. применено 3 двигателя. На него можно повесить ключ включение главного двигателя (фреза или сверло).

Драйвер для шаговых двигателей
Для управления шаговым двигателем используется драйвер, который из себя представляет усилитель с 4-я каналами. Конструкция реализована всего на 4-х транзисторах типа КТ917.

Применять можно и серийные микросхемы, к примеру — ULN 2004 (9 ключей) с током 0,5-0.6А.

Для управления используется программа vri-cnc. Подробное описание и инструкция по использованию программы находится на официальном сайте.

Собрав данный ЧПУ станок своими руками, вы станете обладателем машины способной выполнять механическую обработку (сверление, фрезерование) пластмасс. Гравировку по стали. Также самодельный станок с ЧПУ может использоваться как графопостроитель, на нем можно рисовать и сверлить печатные платы.

По материалам сайта: vri-cnc.ru

all-he.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
