Модернизированный вакуумный компрессор

Модернизированный вакуумный компрессор продается в специализированных магазинах

Вакуумные насосы активно используются в промышленном производстве при изготовлении пластиковых деталей, зеркал, тканей, изделий из древесины и для упаковки товаров. Также это устройство незаменимо и в быту, оно обеспечит надёжное хранение продуктов и вещей, поможет уменьшить их объём при транспортировке. Стоимость такого оборудования немаленькая, но для домашних целей на основе имеющейся компрессорной установки можно изготовить нужный бытовой прибор своими руками.

Содержание статьи

Использование компрессора холодильника

Самым простым вакуумным насосом считается обыкновенный медицинский шприц, однако он может создать вакуум только в минимальном объёме. Для откачивания воздуха можно приспособить и обычный автомобильный ручной насос, но для большего разряжения или создания вакуума в больших объёмах нужен насос с электроприводом. Для его изготовления хорошо подойдёт компрессор от бытового холодильника.

Перед проведением модернизации следует хорошо изучить теорию

Изготовление вакуумного насоса своими руками состоит из следующих этапов:

Спилить ножовкой верхнюю часть компрессора и извлечь двигатель;
Обрезать ножовкой медные трубки, ведущие от компрессора к испарителю и конденсатору;
Обратить внимание на схему подключения компрессора к электросети, так как неправильное подсоединение проводов вызовет поломку агрегата;
Один конец дюритового шланга надеть на обрезок медной трубки на компрессоре, а другой присоединить к ёмкости для вакуумирования;
Для вскрытого корпуса компрессора нужно сделать крышку, вмонтировать в нее сапун;
Уровень масла может контролировать трубчатый уровнемер, помещенный снаружи корпуса и сообщающийся с ёмкостью через шланг;
К всасывающему патрубку насоса подсоединить воздушный фильтр и через тройник подключить манометр, показывающий степень разрежения;

Подсоединить специальный воздушный фильтр к нагнетающему патрубку для улавливания масла;
Подключить установку к сети.

Самодельный вакуумный насос из холодильного компрессора не отличается большой мощностью, но вполне справится с откачиванием воздуха из пакетов с продуктами и прочими мелкими бытовыми задачами.

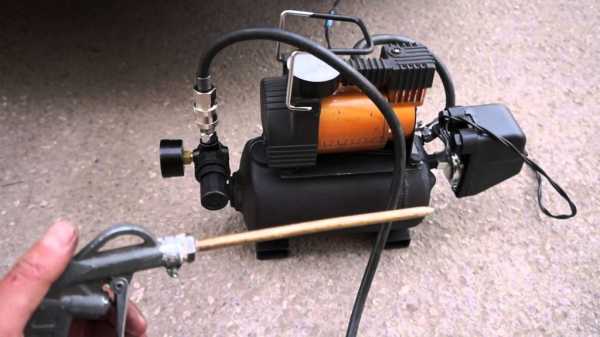

Оборудование из автомобильного компрессора

При наличии автомобильного компрессора и в результате небольших доработок можно получить мощную вакуумную установку. Принцип работы обычного вакуумного насоса не отличается от нагнетательного – нужно только развернуть клапан в противоположную сторону, и получится вакуум вместо давления.

Особенности вакуумного насоса в том, что его следует тщательно герметизировать, в противном случае процесс невозможен.

Если в откачиваемом воздухе много пыли и прочих загрязнений, или установка используется для откачки жидкостей, необходимо обеспечить чистоту впускного тракта. А смысл переделки компрессора в насос состоит в смене местами двух клапанов на цилиндре.

Автомобильный компрессор позволяет модернизировать насос

Выполняется это следующим образом:

Выпускной штуцер обеспечивается запорным клапаном, препятствующим входу воздуха;
Вместо впускного клапана монтируется новый штуцер;
На новый штуцер надевается впускной шланг, обеспеченный клапаном, запирающимся в направлении выхода.

Поршни компрессора работают в своём стандартном режиме, только вместо сжатого воздуха для работы используется создаваемое разрежение. По этому принципу можно переделать скороварку в настоящую вакуумную камеру, а для контроля обратного давления использовать вакуумный манометр.

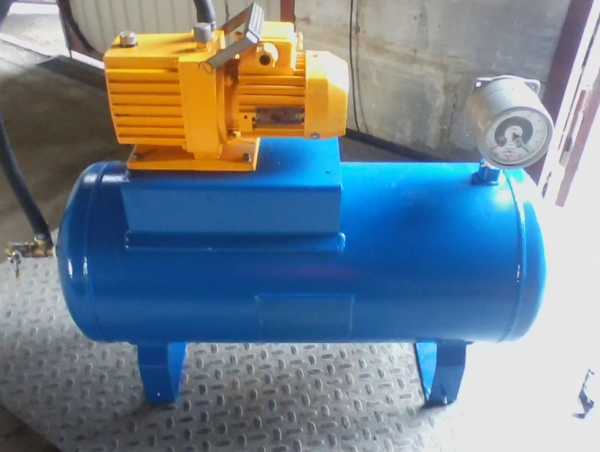

Изготовление вакуумного насоса с ресивером

Давление разрежения, создаваемое при работе поршневого насоса, непостоянно, так как в такт работы механизма возникают постоянные скачки. При выполнении многих точных операций это недопустимо, поэтому требуется аккумулятор вакуума, который называется ресивер.

Ресивер – это герметичная ёмкость цилиндрической или шарообразной формы с полусферическими торцами, выполненная из очень прочных материалов, способных выдержать большое давление.

Ресивер поддерживает некое буферное состояние насоса и имеет технологический запас вакуума в случае его резкой утечки для производственных нужд.

Принцип действия ресивера:

Аппарат подключается во впускную магистраль последовательно и обязательно оборудуется манометром;
Рассчитываются параметры рабочего разрежения согласно показателям разрешенного давления для используемой ёмкости;
Если превысить параметры откачки, баллон может схлопнуться вовнутрь.

Детали для модернизации насоса можно найти на барахолке или в специализированном магазине

Ресивер может применяться при откачке масла и других жидкостей. В этом случае нужно дополнительно установить своеобразный сепаратор для отделения жидкости от воздуха. В пробку сепаратора помещают два штуцера: один соединяют со всасывающей трубкой насоса, и он должен быть установлен выше уровня воды, чтобы жидкость не смогла попасть в поршневую группу компрессорной установки; второй штуцер шлангом соединяется с ёмкостью с жидкостью. При образовании вакуума в сепараторе вследствие разницы давления жидкость перекачивается в эту ёмкость.

Создание обратного клапана для компрессора

Газообразные и жидкие среды, которые транспортируются по трубопроводам, должны перемещаться в нужном направлении. Установив обратный клапан, можно обеспечить это требование эксплуатации трубопровода.

Основная функция обратного клапана – пропускать рабочий поток жидкости или газообразного вещества в одном направлении и блокировать движение его в момент, когда тот начинает двигаться в обратную сторону.

Обратный клапан необходим для откачки воздуха из вакуумной камеры. Для его изготовления понадобится сантехнический шланг с двумя штуцерами, 3-миллиметровый болт длиной около 5 см, штуцер с резьбой на 15, две гайки и кусочек резины от камеры для автомобиля.

Процесс изготовления обратного клапана состоит из нескольких этапов:

Вырезают из резины круглую прокладку с небольшим отверстием посередине, через которое проводят болт;
Берут небольшой прямоугольный кусочек железа и просверливают в нём отверстие чуть больше диаметра болта;

Надевают на болт по очереди металлическую пластинку с отверстием, гайку, шайбу, резиновую прокладку и направляющую;
Делают пропил на штуцере с резьбой по размеру железной прямоугольной пластинки, чтобы она плотно ложилась на своё место;
Вставляют основную часть клапана в штуцер с резьбой таким образом, чтобы резинка слегка выходила снизу штуцера;
На нижнюю часть штуцера накручивают вторую гайку со штуцером;
Сверху накручивают обычную гайку, диаметр верхнего отверстия которой меньше диаметра штуцера, что позволит зафиксировать железный прямоугольник.

Модернизированный вакуумный компрессор обладает отличными эксплуатационными свойствами

Такой клапан, изготовленный своими руками, можно использовать при самостоятельном изготовлении компрессорно-вакуумной камеры.

Как откачать воздух из банки

Чтобы откачать воздух из банки, можно изготовить вакуумный насос из аквариумного компрессора. Такая конструкция не требует серьёзной доработки, следует только немного её видоизменить. Устройство представляет собой корпус из пластика, в который помещён мембранный микронасос, оборудованный двумя клапанами, и маленький электродвигатель.

Модернизацию аквариумного нагнетателя производят в таком порядке:

Отверткой выкрутить винты и снять крышку корпуса;
Отсоединить с помощью пинцета и ключа тягу, которая приводит в движение мембрану, и вытащить нагнетательный элемент из его гнезда;
Разобрать узел на две части: клапанную группу и резиновую мембрану;
Поменять клапаны местами и аккуратно подпилить противоположный закруглённому угол пластиковой крышки;
Собрать конструкцию в обратном порядке и откачать воздух из банки через отверстие.

Чтобы в мембранный узел не попадала пыль, мусор и влага, следует установить на подводящем шланге бензиновый автомобильный фильтр. При правильном выполнении рекомендаций аквариумный нагнетатель преобразуется в вакуумный всасыватель воздуха, способный откачать воздух из банок и выполнять прочие мелкие задачи.

Функция вакуумного насоса – откачивание воздуха из определённого герметически изолированного объёма. Поменяв местами клапаны компрессора, можно получить установку, которая будет откачивать воздух, а не нагнетать его. Модернизированные компрессорные установки успешно используются в изготовлении пластиковой тары и для вакуумной упаковки.

kanaliza.ru

Вакуумный насос из автомобильного компрессора своими руками

ВАЖНО! Для того, что бы сохранить статью в закладки, нажмите:

CTRL + D

Задать вопрос ВРАЧУ, и получить БЕСПЛАТНЫЙ ОТВЕТ, Вы можете заполнив на НАШЕМ САЙТЕ специальную форму, по этой ссылке >>>

Вакуумный насос своими руками: советы по изготовлению аппарата из подручных средств

Обыватели давно успели оценить достоинства вакуумного способа хранения продуктов специальных контейнерах, теперь эта технология также используется для хранения семян и транспортирования одежды.

Кроме того, вакуум незаменим в установках брожения и перегонки: с его помощью можно понизить температуру вскипания жидкости и избавить продукт брожения от неприятного запаха.

Для решения всех этих задач понадобится только одно устройство – бытовой вакуумный насос. Сегодня такие приборы выпускаются целым рядом компаний, но стоит ли отдавать свои кровные денежки, если легко можно сделать вакуумный насос своими руками? Как и из чего? Об этом пойдет наш разговор.

1 Превращение автомобильных насосов
2 Монтирование клапана
3 Как сделать вакуумный насос своими руками из компрессора

4 Насос из холодильника своими руками
5 Переделка аквариумного компрессора
6 Ремонт вакуумного насоса
- 6.1 Электродвигатель неисправен или неправильно подключен
- 6.2 Нарушилась соосность между приводом и валом нагнетательного механизма
- 6.3 Заклинило рабочий элемент в нагнетательном механизме
- 6.4 Вышел из строя подшипник в одном из опорных узлов
- 6.5 На рабочих элементах появилась накипь, которая мешает насосу нормально работать
- 6.6 Насос работал в режиме перегрева, вследствие чего некоторые из его деталей быстро износились
- 6.7 Утечка рабочей среды или ее избыток
7 Видео на тему

Превращение автомобильных насосов

Ручной вакуумный насос проще всего изготовить своими руками из автомобильного или велосипедного насоса, который наверняка найдется в любом хозяйстве.

Порядок действий чрезвычайно прост:

Насос необходимо разобрать, открутив установленную в верхней части гильзы крышку с резьбой.
Вынув поршень, снимите манжету со штока, открутив удерживающий ее винт (он расположен посредине).
Перевернув манжету, снова прикрутите ее к штоку и соберите насос.

Полученное с помощью такого простого приема устройство можно использовать для создания слабого вакуума в емкостях небольшого объема. Разумеется, помимо вакуумного насоса для этого понадобится обратный клапан.

Монтирование клапана

Обратный клапан для самодельного вакуумного насоса можно приобрести в магазине, специализирующемся на продаже оборудования для аквариумов.

Этот недорогой узел из пластмассы применяется в аквариумных компрессорах.

Если повезет, такой компрессор – в неработающем состоянии – можно найти у друзей или знакомых.

Обратный клапан, скорее всего, будет в порядке (там просто нечему ломаться), поэтому его можно выкрутить и применить в нашем самодельном приборе.

Клапан необходимо закрепить в отверстии насоса, а уже к нему присоединить трубку, ведущую к емкости. Разумеется, элемент нужно установить правильно – он должен пропускать воздух в направлении от емкости к помпе. Чтобы проверить направление работы клапана, перед установкой в него нужно подуть, как в свисток. Если воздух не проходит, значит вы дуете именно с того конца, который должен подсоединяться к насосу.

При условии применения качественного клапана и тщательной герметизации всех соединений ручной вакуумный насос способен обеспечить вакуум до 200 Мбар (имеется ввиду остаточное давление).

Для откачивания совсем уж небольших объемов воздуха вместо автомобильного насоса можно применить пластиковый медицинский шприц.

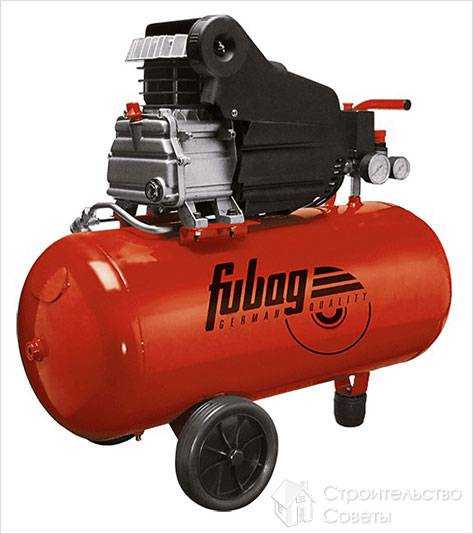

Как сделать вакуумный насос своими руками из компрессора

Далеко не весь спектр задач можно решить с помощью ручного насоса. Для создания более высокого вакуума или откачивания больших объемов воздуха лучше использовать вакуумный насос с электроприводом, который можно изготовить из любого бытового компрессора.

Переделывать почти ничего не придется: достаточно прикрепить трубку для отсасывания воздуха к входному отверстию прибора, предварительно сняв с него фильтр. После присоединения трубки к вакуумируемой емкости, компрессор можно включать.

Самодельный насос из компрессора холодильника

Если емкость заполнена какой-либо жидкостью или влагосодержащими продуктами, откачиваемый воздух будет содержать большое количество водяного пара. В таких условиях компрессор быстро выйдет из строя. Чтобы избежать поломки, систему необходимо дополнить осушительной установкой, состоящей из ресивера и отстойника.

Приобретение насосной станции — надежное решение проблем с водоснабжением. Она проста как в устройстве, так и при монтаже. Насосная станция своими руками: рекомендации по выбору, установке и эксплуатации агрегата.

О том, как создать самодельный водородный генератор, читайте тут.

Знаете ли вы, что от качества скважинного насоса зависит не только скорость и объем поставляемой воды, но и качество самой воды? Здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/skvazhina-ne-glubokaya/pogruzhnoj-centrobezhnyj-nasos.html вы узнаете, как выбрать погружной центробежный насос для скважины.

Насос из холодильника своими руками

Если бытового компрессора под рукой не оказалось, можно использовать нагнетатель от любой поломанной холодильной установки или кондиционера. Этот вакуумный насос изготавливается в несколько приемов:

С помощью ножовки обрежьте медные трубки, которыми компрессор соединяется с конденсатором и испарителем.
Запомните, а лучше сфотографируйте схему подключения компрессора к электросети и реле. Важно уделить этому особое внимание, так как при неправильном присоединении проводов компрессор не только окажется неработоспособным, но и может выйти из строя.
Надеваем на медный обрезок со стороны всоса дюритовый шланг, подсоединяем его к вакуумируемой емкости и включаем компрессор в сеть.

Такой насос, конечно, не сможет обеспечить столь низкого остаточного давления, как установка, собранная на базе бытового компрессора, но для большинства бытовых задач он вполне сгодится.

Переделка аквариумного компрессора

Весьма практичный вариант вакуумного насоса можно изготовить из уже упоминавшегося здесь компрессора для аквариума. Конструкцию данного изделия нужно совсем немного видоизменить:

Внимательно осмотрев компрессор, необходимо найти крепежные элементы, сняв которые можно демонтировать обратные клапаны.
Разобрав изделие, снимите клапаны, а затем поменяйте их местами.
Остается собрать компрессор, подсоединить его трубкой к вакуумируемой емкости и запустить в работу.

Улучшить работу устройства поможет небольшое усовершенствование: в корпусе нужно выполнить отверстие, через которое будет выводиться конденсат или случайно попавшая в компрессор влага.

Ремонт вакуумного насоса

В работе вакуумного насоса своими руками, как и любого другого механизма, могут иметь место всевозможные сбои.

От этого не застрахованы даже водокольцевые установки, считающиеся наиболее надежными.

Если имеющийся у вас насос стал работать с меньшей производительностью или вообще не включается, это может быть вызвано одной из нескольких причин.

Электродвигатель неисправен или неправильно подключен

Одна из распространенных ошибок – нарушение схемы подключения. Но прежде всего нужно проверить, подается ли питание, ведь сетевой провод может быть сломан или перебит. Наличие электричества проверяем похожим на отвертку пробником-индикатором.

Если пробник светится и провода подсоединены верно, насос нужно отключить от сети, после чего его двигатель отсоединяется от нагнетательного механизма. Снова подаем питание. Если мотор начал вращаться, значит причину аварии нужно искать дальше. Если нет – двигатель неисправен и его нужно нести в мастерскую.

Падение производительности или отказ вакуумного насоса может быть обусловлен низким качеством электроснабжения.

Особую чувствительность в этом отношении проявляет импортная техника. Если подобные проблемы имеют место, подключайте насос через стабилизатор.

Нарушилась соосность между приводом и валом нагнетательного механизма

В большинстве случаев перекос устраняется путем установки прокладок под двигатель или нагнетательный механизм.

Иногда даже после восстановления соосности насос не работает.

Осмотрите муфту, возможно, она смещена или деформирована.

Деталь нужно установить на место или заменить на новую.

Заклинило рабочий элемент в нагнетательном механизме

Как правило, эта проблема бывает вызвана присутствием загрязнений в откачиваемой среде. Чтобы устранить неисправность насос нужно разобрать и тщательно почистить.

Вышел из строя подшипник в одном из опорных узлов

Такое явление, как правило, сопровождается необычно громким шумом или сильной вибрацией. Отслуживший свое подшипник следует заменить.

На рабочих элементах появилась накипь, которая мешает насосу нормально работать

Данная проблема характерна для водокольцевых насосов, которые в качестве рабочей (сервисной) среды используют воду. Чтобы реанимировать агрегат, солевые отложения следует удалить посредством одного из специальных составов («Антинакипин», ВД-40 и др.).

Насос работал в режиме перегрева, вследствие чего некоторые из его деталей быстро износились

Этой болезни подвержены безмасляные роторно-пластинчатые агрегаты.

Применение даже самых современных антифрикционных материалов, например, тефлона, не способно компенсировать в полной мере отсутствие смазки, так что при работе таких устройств за температурным режимом нужно следить очень внимательно.

Если же перегрев все же имел место, вышедшие из строя детали подлежат замене.

Утечка рабочей среды или ее избыток

Снижение производительности водокольцевого насоса может быть вызвано падением давления сервисной жидкости, обусловленным ее утечкой. В этом случае необходимо заменить уплотнитель в отверстии (в месте прохождения вала).

Выбирая вакуумный насос водно-кольцевого типа, отдавайте предпочтение моделям с торцевым уплотнителем, а не сальниковой набивкой, которая считается устаревшей.

Если же состояние уплотнителя пока является удовлетворительным, значит утечка происходит через фланцевые присоединения – необходимо заменить имеющиеся там прокладки.

Также слишком интенсивный расход рабочей жидкости может быть связан с чрезмерным износом деталей.

Обычно это означает, что насос уже отслужил положенный срок и его пора менять. Но не стоит с этим торопиться, ведь агрегат может быть еще ремонтопригодным.

В этом случае необходимо будет заменить только наиболее изношенные детали.

Высокое давление сервисной среды, обусловленное ее избытком или перегревом, также отрицательно сказывается на производительности прибора. Если вернуть ее параметры к оптимальным значениям, насос заработает с прежней силой. Если температура в норме, значит нужно уменьшить подачу воды или устранить противодействие со стороны напорного трубопровода – там может быть не полностью открыт вентиль либо имеются чрезвычайно высокие потери на трение.

В условиях загородной жизни насос является необходимым и востребованным оборудованием. На сегодняшний день типов помп существует множество и каждая из них выполняет свои функции. Принцип работы вихревого насоса разберем в следующей статье. А также проведем сравнительную характеристику с центробежным насосом.

О том, как подключить гидроаккумулятор в системе автономного и централизованного водоснабжения, читайте в этом материале.

Источник: http://rapidly.ru/vakuumnyiy-nasos-svoimi-rukami-sovetyi-po-izgotovleniyu-apparata-iz-podruchnyih-sredstv.html

Вакуумный насос своими руками

Вакуумное насосное оборудования широко применяется для решения разнообразных задач бытового и промышленного масштабов. Подобного рода агрегаты используются преимущественно для выкачивания парообразных и газообразных веществ.

Рассматриваемое оборудование очень удобно, однако его стоимость является неприемлемой для многих потенциальных пользователей. Но народные умельцы нашли выход из сложившейся ситуации, научившись собирать вакуумные насосы самостоятельно, преимущественно приспосабливая под это другое оборудование.

Прежде чем приступать к собственноручному изготовлению вакуумного насоса, ознакомьтесь с основными принципами работы и разновидностями таких устройств.

Механизм действия оборудования основан на создании вакуума. В зависимости от предназначения, рассматриваемое оборудование классифицируется на низко-, средне-, высоко- и сверхвысоковакуумные насосы.

В быту же обычно применяются простейшие самодельные конструкции, выполненные на основе обыкновенных насосов, компрессоров и прочего подходящего для этих целей оборудования.

Модифицирование автомобильного насоса

Вакуумный насос изготавливается из обыкновенного манжетного насоса, используемого автовладельцами. В качестве основы можно использовать даже простой насос для велосипеда или другой подобный прибор.

В применении сложных технологических приемов и специального оборудования нет необходимости. Переделка автомобильного насоса в полноценное вакуумное оборудование выполняется в несколько этапов.

Первый шаг. Разберите исходный насос.

Разборка ручного автомобильного насоса

Второй шаг. Разверните манжету автомобильного насоса на 180 градусов. За счет изменения положения манжеты воздух будет не накачиваться в емкость, а вытягиваться из нее. Такое оборудование прекрасно подойдет для решения различных задач, не требующих создания глубокого вакуума.

Третий шаг. Соберите агрегат в порядке, обратном разбору.

Четвертый шаг. Выполните установку обратного клапана. Для решения данной задачи можно воспользоваться клапаном, принимающее участие в передаче воздуха от нагнетающего компрессора в емкость (аквариум). Этот клапан надо установить между шлангом и непосредственно насосом.

На этом простой бытовой насос готов. При условии тщательного и правильного выполнения всех приведенных шагов руководства, обеспечения достаточной герметичности каждого сопряжения, подборе подходящего пластикового клапана высокого качества, такой простейший вакуумный агрегат сможет отсасывать до 75-85% от суммарного объема воздуха. Для сравнения – у пылесоса данный параметр во много раз ниже.

Водокольцевой насос

Устройство вакуумного водокольцевого насоса

Вакуумный водокольцевой насос

Относится к категории низковакуумного насосного оборудования. Конструкция представляет собой корпус с установленными внутри пластинами. Пластины крепятся к ротору. При погружении пластин в жидкость (чаще всего это вода) происходит изменение ее объема.

В процессе работы оборудования создаются условия, достаточные для обеспечения 90-95-процентного вакуума. Для повышения показателя нужно заменить воду другой жидкостью, имеющей более высокую точку кипения, и обеспечить охлаждение откачиваемого воздуха.

Среди преимуществ такого вакуумного насоса нужно обязательно выделить его высокий моторесурс, обеспечивающийся отсутствием трущихся уплотнителей и предельной простотой конструкции.

Но есть у водокольцевого агрегата и ряд недостатков, а именно:

необходимость организации улавливания и утилизации либо же рециркуляции теряющейся рабочей жидкости с включением отходящих газов;
необходимость регулярного пополнения объема рабочей жидкости в оборудовании;
необходимость обеспечения охлаждения применяемой жидкости для уменьшения давления образующихся паров.

Сборка водокольцевого вакуумного насоса выполняется в несколько простых шагов.

Деталь вакуумного насоса

Первый шаг. Подготовьте корпус подходящего размера. Корпус насоса должен иметь цилиндрическую форму.

Второй шаг. Поместите внутрь корпуса вал с закрепленным рабочим колесом. Колесо должно быть оснащено лопастями сравнительно небольшого размера.

Третий шаг. Обеспечьте подачу рабочей жидкости в корпус насоса. Жидкость должна подаваться так, чтобы под ее воздействием лопасти вращались. Образованная центробежная сила заставит жидкость направиться к стенкам корпуса, а в центре устройства создастся вакуум.

Подобные насосы обычно применяются в сельском хозяйстве и на производстве, в городской квартире от них вряд ли будет какая-либо польза, но владельцу частного дома такой агрегат может пригодиться.

Модифицирование аквариумного компрессора

При необходимости обеспечения более высокого показателя разреженности можете использовать оборудование, созданное на основе бытового компрессора, способного нагнетать воздух под высоким давлением.

В переделывании аквариумного компрессора нет никаких сложностей. Сферы использования подобных приборов довольно многогранны. К примеру, некоторые хозяева применяют такие насосы для устранения специфического аромата, возникающего в процессе перегонки спирта.

Также подобного рода вакуумные насосы подходят для выполнения разного рода экспериментов, при проведении которых должно создаваться некоторое разрежение в перегонных кубах и разнообразных бродильных емкостях.

Первый шаг. Открутите крепления с корпуса используемого компрессора. В этом вам поможет отвертка.

Второй шаг. Разберите внутри компрессора узел, в составе которого присутствует элемент с клапанами.

Третий шаг. Отпилите угол корпуса в месте, удобном для подведения насосного шланга. Соберите упомянутый узел компрессора в обратном порядке и вставьте его в корпус в соответствии с подготовленным отверстием.

Часть для модернизации отмечена красным

Четвертый шаг. Подготовьте в нижней стенке детали отверстие для удаления конденсата и случайно проникшей внутрь воды.

Пятый шаг. Обустройте систему отведения газов из вакуумного насоса. Для этого используйте клей и трубку подходящих размеров.

В результате устройство, собранное в обратной последовательности, будет откачивать воздух вместо его нагнетания.

Меняем клапаны местами

При разрежении, создаваемом таким оборудованием, можно будет уменьшать температуру кипения рабочих жидкостей.

При этом обязательно учитывайте тот факт, что в процессе выполнения подобной работы через агрегат будут проходить образующиеся пары, что категорически нежелательно. Поэтому в состав системы надо обязательно включить отстойник и ресивер – они будут способствовать осушению воздуха.

Руководство по использованию вакуумного насоса

Порядок применения вакуумного насоса будет рассмотрен на примере откачки воды из аквариума. В целом же особенности использования такого оборудования остаются практически одинаковыми для большинства ситуаций.

Подготовьте необходимые приспособления. Вам понадобится:

Вставьте в отверстие тройника сопло. Его вы можете предварительно сделать из трубки подходящего размера. Далее вам нужно навинтить штуцер на кран с предварительно созданной резьбой, а затем натянуть отрезок шланга. Не рекомендуется использовать шланг длиной больше 100 мм.

После этого вам нужно вставить ядро насоса во второй конец шланга. С противоположной же стороны насосного ядра выполните подключение короткого шланга для отведения жидкости в канализацию.

Подключите шланг к основному отводу пластикового тройника, а затем запустите подсоединенный шланг в емкость с водой.

При этом к концу шланга необходимо присоединить аквариумный сифон для предотвращения затягивания земли в вакуумный агрегат.

В результате система будет работать в следующем порядке:

вы открываете кран;
в систему поступает вода;
в шланге создается разрежение;
вода откачивается из аквариума.

После того как необходимое количество жидкости будет откачано, вам останется перекрыть поступление жидкости при помощи крана и достать сифон из емкости.

Теперь вы имеете представление о порядке самостоятельного изготовления различных моделей вакуумных насосов. Полученная информация позволит вам сделать насос собственными силами и сэкономить достаточно существенную сумму на покупке готового устройства заводского изготовления.

Видео – Вакуумный насос своими руками

Источник: http://stroyday.ru/stroitelstvo-doma/vodoprovod-i-kanalizaciya/vakuumnyj-nasos-svoimi-rukami.html

Как сделать вакуумный насос

Содержание статьи

Что такое насос и для чего он служит, многие знают из личного опыта, но в отношении вакуумного прибора ситуация несколько иная. Это специфическое оборудование изготавливается промышленно и простому обывателю вовсе не интересно, где его применяют. Все же он способен хорошо послужить и для личных целей, но так как высокая стоимость такого оборудования будет неуместна для применения в домашних условиях, то мы рассмотрим, как сделать вакуумный насос самостоятельно, и для каких целей он может потребоваться домашнему умельцу.

Согласитесь, что эксперимент просто ради эксперимента не слишком хорошее занятие. Поэтому, конструируя такой прибор, нужно знать, для каких целей он потребуется вам лично. Итак, зачем нужно тратить время, силы и средства на создание этого агрегата:

Многим знакомо, что такое вакуумная упаковка. Этот целлофановый пакет с клапаном помогает хранить продукты, сохраняя свежесть пищи, и защищает от высыхания и бактерий. Самый примитивный пакет предусматривает, что воздух из него будет выдавлен, а более сложные идут в комплекте с насосом. Изготовив самодельный агрегат, можно откачивать воздух из любого пакета, только нужно будет вручную обеспечивать герметичность упаковки.

В вакуумной упаковке хорошо хранить одежду, так как она уменьшается в объеме. Этот метод особенно хорош, когда нужно много вещей утрамбовать в чемодан.

Те, кто работает с изделиями из дерева, для придания ему привлекательного вида пропитывают его маслом, однако этот процесс можно ускорить и сделать более эффективным, если держать емкость с маслом в вакуумной камере. В таком случае внутреннее давление древесины выдавит само из себя воздух, впитав масло.
Можно откачивать жидкость, но не прямо через насос, а используя для этого ресивер и емкость для жидкости.

Какие бывают самодельные насосы

В зависимости от предназначения, они могут быть самыми разными:

Самый простой насос, предназначенный для создания вакуума в небольших объемах, очень доступен, так как это обыкновенный медицинский шприц. Если его нет в наличии, то купить шприц можно в любой аптеке, подобрав необходимый размер.

Можно переделать обыкновенный автомобильный насос.
Достаточно большое разряжение можно получить, используя компрессор от холодильника.

Бывают случаи, когда необходима большая мощность, поэтому рассмотрим, как сделать вакуумное оборудование своими руками из подручных материалов.

Делаем вакуумный насос

С тем, как шприцом откачать воздух, проблем не возникает, поэтому перейдем сразу к переделке обыкновенного насоса в вакуумный.

Метод несложен, и необратимых действий делать не нужно. Открутив крышку цилиндра, извлеките из него шток, открутите манжету, разверните ее на 180 градусов и закрепите в таком положении. Таким образом, вместо накачивания он будет втягивать воздух. Однако нужна еще одна деталь – клапан. В автомобильных и велосипедных камерах в роли клапана служит золотник, препятствующий выходу воздуха из нее, так и в устройстве вакуумного насоса необходим клапан, который не даст воздуху вернуться в откачиваемый резервуар.

Эту деталь нужно приобрести, и разрезав шланг, вставить и хорошо закрепить, чтобы не было подсоса воздуха.

Клапан одностороннего действия и если его установить неправильно, то создать вакуум не получится.

Для того чтобы понять, как его ставить, подуйте в него. Та сторона, от которой воздух проходит, вставляется во вторую часть шланга, идущего туда, где нужно создать вакуум.

Если же качать насосом нет желания, или же нужно делать это продолжительное время, то можно использовать компрессор от старого холодильника. Для того чтобы извлечь такой компрессор правильным образом, аккуратно обрежьте идущие от него медные трубки ножовкой по металлу.

Обратите внимание на то, как он подключен к электросети – на самом компрессоре, или недалеко от него должно находиться реле. При его отключении запомните, как подключены провода.

Если с электричеством не дружите, тогда сфотографируйте, потому что при неправильном подключении компрессор работать не будет! Сделав все эти операции, включите его в сеть. На выход всасывающей трубки можно натянуть дюритовый шланг и пользоваться.

Если нужно достичь большего коэффициента разреженности, то можно немного переделать бытовой компрессор, который способен накачивать воздух под большим давлением. Для этого нужно вместо фильтра подключить шланг. Запустив компрессор, вы получите достаточно мощный отсос.

Такое сильное разряжение нужно для того, чтобы жидкости закипали при более низкой температуре, однако, нужно учитывать тот факт, что в таком случае через насос будет проходить пар, а это очень нежелательно. Поэтому нужно установить ресивер и отстойник – это поможет осушить воздух.

Всё! Вакуумный насос готов!

Предлагаем вам посмотреть ролик, который также посвящен переделке компрессора в вакуумник.

Источник: http://www.stroitelstvosovety.ru/kak-sdelat-vakuumnyy-nasos

Вакуумный насос из автомобильного компрессора своими руками

компрессора Вакуум давно перестал быть экзотикой, применяющейся лишь в исследовательских лабораториях и промышленности. Откачивать воздух можно для просушки, упаковки, а также решения многих производственных задач, в том числе и в быту.

Например, для ремонта автомобиля или проверки герметичности механизмов. Подобное оборудование имеется в свободной продаже, в разных ценовых категориях и для различных задач.

Для регулярного использования, можно потратить определенную сумму, и наслаждаться современным прибором. Однако самодельный вакуумный насос работает не хуже, а экономия получится существенная.

Сразу оговоримся: сделать вакуумный насос своими руками просто с нуля не получится. Электромотор, поршневая группа, клапана придется где-то искать. В любом случае, стоимость изделия будет на порядок ниже, чем у покупного аналога.

Принцип работы вакуумного насоса

По большому счету, технология не отличается от насоса нагнетательного. Если рассуждать примитивно – достаточно развернуть клапана в обратную сторону, и вместо давления получим вакуум.

Однако есть особенности. Вакуумный насос для откачки воздуха требует более тщательной герметизации, иначе производительность резко упадет. К тому же, если вы используете агрегат для откачки жидкостей, или в воздухе много мусора, необходимо позаботиться о чистоте впускного тракта.

Общие правила работы механизма:

поршень (ротор, мембрана) в режиме всасывания создает в камере разрежение. В этот момент впускной клапан открыт, выпускной – герметичен. Объем камеры в этот момент доходит до максимального;
при совершении обратного хода, впускной клапан закрывается (сохраняя низкое давление во впускном тракте), а через выпускной клапан вытесняется воздух. Объем камеры достигает минимального значения.

Подобный цикл характерен для поршневых или мембранных систем. Роторные насосы как бы перемещают лопатками камеру всасывания по кругу, попеременно соединяя объем со впускным или выпускным клапаном.

Разобравшись с принципом работы, становится понятно, как сделать вакуумный насос, имея готовые компоненты.

Изготовление вакуумника своими руками

Простейший агрегат можно изготовить из старого велосипедного (автомобильного) насоса. В домашних условиях, его производительности хватит за глаза.

Вакуумный насос из велосипедного насоса

Основной элемент – манжета поршня. Она выполнена в виде резинового усеченного конуса, и служит одновременно выпускным клапаном. То есть, при обратном ходе поршня, манжета пропускает воздух.

После переделки меняется направление рабочего хода: надавливая на рукоять, вы уменьшаете объем камеры, воздух выходит через перевернутую манжету. Вытягивая рукоять, вы создаете в камере разряжение, чего собственно и требуется.

Однако в таком виде насос будет работать лишь один цикл. В нормальном состоянии, утечку воздуха контролирует золотник в накачиваемой камере. При создании вакуума, на выходе из насоса следует установить еще один клапан. Подойдет тот же золотник от колеса, либо клапан от аквариумного компрессора.

Тогда во время обратного хода, во впускном тракте будет сохраняться разряжение, а лишний воздух будет стравливаться через манжету поршня.

Важно! Запорный клапан должен закрываться в направлении из насоса, а не наоборот.

Конструкция примитивная, простая в реализации и достаточно эффективная. Единственный недостаток – отсутствие механизации (откачивать воздух придется вручную), и неудобное направление приложенного усилия. Давить на рукоять легче, чем вытягивать ее из насоса.

Это можно исправить, немного доработав механизм. В этом случае поршневая манжета не переворачивается, а в верхнюю часть корпуса ввинчивается штуцер для впускного шланга. На него монтируется запорный клапан. Для герметичности на шток рукояти устанавливается сальник (иначе система будет негерметичной).

Конструкция немного сложнее в реализации, но работать таким насосом гораздо удобнее.

Вакуумный насос из автомобильного компрессора

Доработки минимальные, это самый простой вариант мощного вакуумника (разумеется, при наличии компрессора донора). Если оборудование придется покупать – затея теряет смысл, проще взять готовый вакуумный насос.

Суть переделки в следующем: на цилиндре есть два клапана, их необходимо поменять местами. Выпускной штуцер снабжается запорным клапаном на вход воздуха, а вместо впускного штатного клапана устанавливается новый штуцер.

На него одевается впускной шланг с клапаном, который запирается в направлении выхода воздуха. При работе поршневой группы, с точки зрения компрессора ничего не меняется. Просто вы вместо сжатого воздуха используете для работы создаваемое разрежение.

Вакуумный насос своими руками из компрессора позволяет не только откачивать воздух из пакетов с продуктами. Вы можете оборудовать настоящую вакуумную камеру. Например, из скороварки.

Для контроля за обратным давлением можно использовать вакуумный манометр.

Применение ресиверов

Разобравшись, как сделать вакуумный насос, рассмотрим практику его применения. Простая работа помпы эффективна лишь в движении механизма, это не всегда удобно. К тому же, давление разрежения непостоянно. Возникают постоянные скачки (в такт работы поршневой группы).

При выполнении точных работ это недопустимо. Если во время откачки, компрессор внезапно остановится, можно запороть заготовку, которая обрабатывается с помощью вакуума (например, формовка стеклопластика).

Требуется аккумулятор вакуума – так называемый ресивер. Это герметичная емкость, выполненная из прочных материалов, способная выдержать большое давление. Как правило, применяются ресиверы шарообразной или цилиндрической формы с торцами в виде полусферы.

Подойдут газовые баллоны, либо старые вакуумники от автомобиля. Принцип работы такой же, как и у ресиверов давления. Необходимо поддерживать некое буферное состояние при изменении производительности насоса, и иметь запас вакуума при его резкой утечке (в технологических целях).

Ресивер подключается последовательно во впускную магистраль, и обязательно оснащается манометром. Для расчета параметров рабочего разрежения, применяются показатели разрешенного давления для выбранной емкости. Если перестараться с откачкой, баллон может схлопнуться вовнутрь.

Еще один случай применения ресивера (правда не совсем в привычном понимании) – откачка жидкостей. Для таких работ необходимо сделать своеобразный сепаратор, отделяющий жидкость от воздуха.

Емкость может быть любой, подойдет даже бутылка. В пробку входят два штуцера:

Один соединяется со всасывающей трубкой вакуумника. Он должен быть выше уровня воды в емкости, чтобы жидкость не попала в поршневую группу компрессора.
Второй штуцер с помощью шланга соединяется с емкостью, в которой находится жидкость. При создании вакуума в бутылке, за счет разницы в давлении, жидкость перекачивается в сепаратор.

Если вы не знаете, куда применить вакуумный насос, изготавливать его «для экспериментов» нет смысла. Вы просто зря потратите средства. А при необходимости его использования – есть возможность сэкономить на покупке, сделав аппарат своими руками.

Видео пример изготовления самодельного вакуумного насоса из компрессора от холодильника

Источник: http://marriba.ru/vakuumnyy-nasos-iz-avtomobilnogo-kompressora-svoimi-rukami/

vsedelaisam.ru

Как сделать вакуумный насос – изготовление вакуумного насоса

Многим знакомо, что такое вакуумная упаковка. Этот целлофановый пакет с клапаном помогает хранить продукты, сохраняя свежесть пищи, и защищает от высыхания и бактерий. Самый примитивный пакет предусматривает, что воздух из него будет выдавлен, а более сложные идут в комплекте с насосом. Изготовив самодельный агрегат, можно откачивать воздух из любого пакета, только нужно будет вручную обеспечивать герметичность упаковки.

В вакуумной упаковке хорошо хранить одежду, так как она уменьшается в объеме. Этот метод особенно хорош, когда нужно много вещей утрамбовать в чемодан.

Те, кто работает с изделиями из дерева, для придания ему привлекательного вида пропитывают его маслом, однако этот процесс можно ускорить и сделать более эффективным, если держать емкость с маслом в вакуумной камере. В таком случае внутреннее давление древесины выдавит само из себя воздух, впитав масло.
Можно откачивать жидкость, но не прямо через насос, а используя для этого ресивер и емкость для жидкости.

Какие бывают самодельные насосы

В зависимости от предназначения, они могут быть самыми разными:

Самый простой насос, предназначенный для создания вакуума в небольших объемах, очень доступен, так как это обыкновенный медицинский шприц. Если его нет в наличии, то купить шприц можно в любой аптеке, подобрав необходимый размер.

Можно переделать обыкновенный автомобильный насос.
Достаточно большое разряжение можно получить, используя компрессор от холодильника.

Делаем вакуумный насос

Эту деталь нужно приобрести, и разрезав шланг, вставить и хорошо закрепить, чтобы не было подсоса воздуха.

Клапан одностороннего действия и если его установить неправильно, то создать вакуум не получится.

Если с электричеством не дружите, тогда сфотографируйте, потому что при неправильном подключении компрессор работать не будет! Сделав все эти операции, включите его в сеть. На выход всасывающей трубки можно натянуть дюритовый шланг и пользоваться.

Всё! Вакуумный насос готов!

Видео

Предлагаем вам посмотреть ролик, который также посвящен переделке компрессора в вакуумник.

www.stroitelstvosovety.ru

советы по изготовлению аппарата из подручных средств

Для откачки парообразных и газообразных смесей применяются вакуумные насосы. Аппараты дорогостоящие, поэтому не все потребители имеют возможность приобрести данный вид товара.

Изучив информацию о конструкции, можно сделать вакуумный насос своими руками.

1 Принцип действия

Принцип работы аппаратов заключается в вытеснении. Принцип работы разбивается на два основных этапа:

понижение давления в закрытом пространстве;
лимит времени, за который должно выполниться понижение давления.

1.1 Применение

Назначение агрегатов этого вида в откачивании воздуха, то есть создании вакуума внутри определенной емкости.

Вакуумные помпы используются в таких сферах:

Упаковочные агрегаты. Для упаковочных лент, производства мешков.
Химия. Для постоянной перегонки химических веществ, сжатие газов и сушка химических препаратов.
Продукты питания. Для очистки рыбы и овощей, переработки молока , птицы, фруктов.
Полиграфия. В печатных и обрабатывающих устройствах применяются компрессоры.
Окружающая среда. В этой сфере аппараты применяются для аэрации сооружений, очистных конструкций, фильтрации.
Медицина. Дыхательные аппараты и стоматологическое оборудование.

Устройства классифицируются по видам рабочего колеса: делятся на пластинчато-роторные и вихревые агрегаты. Пластинчато-роторные, в свою очередь, делятся на сухой и масляный вид .

2 Как сделать вакуумный насос?

Вакуумный аппарат самостоятельно возможно изготовить из таких устройств:

холодильный компрессор;
шприц;
ручной автокомпрессор.

В зависимости от исходного материала, вакуумные насосы своими руками используются в разных сферах и для различных целей.

2.1 Вакуумный насос своими руками из компрессора холодильного

2.2 Как сделать вакуумный насос водокольцевого типа?

Аппараты для откачивания воздуха водокольцевого типа используются для сельхозтехники. Откачивает газ с примесями влаги и пыли.

Принцип сооружения:

внутри цилиндрического корпуса размещается рабочее колесо, с радиальными лопастями. Колесо не должно соприкасаться с корпусом. Рабочее колесо вращается с помощью двигателя. Помпа наполняется водой;
Поступление жидкости происходит с бака или нагнетательного патрубка;
Съемник напрессовывает подшипник. Для напрессовки в отверстия пластин вставляются шпильки. Затягивая гайки будет происходить напрессовка пластины на вал.

Преимущество устройства в отсутствии необходимости смазывать маслом рабочий вал. Отличаются прочностью. Эксплуатируются в условиях высоких температур.

2.3 Вакуумный насос своими руками из аквариумной помпы

В домашних условиях переделать аквариумный компрессор не составит большого труда. Для этого достаточно клапаны, находящиеся на разъемных креплениях, поменять местами. Для предотвращения образования конденсата, в корпусе сверлится отверстие.

2.4 Аппарат из шприца

Это самый бюджетный и быстрый способ самостоятельного изготовления вакуумного устройства.

Схема изготовления:

нам понадобится шприц (лучше использовать пятидесяти кубовый) трубка, обратные клапаны, совпадающие по диаметру;
отверстие делается в центре трубки. В отверстие размещается шприц;
два обратных клапана размещаются по обе стороны трубки. Первый клапан-всасывающий, второй-выпускающий;
всасывающий клапан крепится к жесткой трубке;
производя движения шприцом, в необходимой емкости будет происходить откачивание воздуха.

2.5 Как сделать мощный вакуумный насос из шприца своими руками (видео)

2.6 Как насос изготавливается из автомобильной помпы?

Последовательность изготовления:

сток с манжетой снимается из открытой на гильзе крышке;
после откручивания шурупа извлекается манжета;
перевернув ее обратной стороной, прикручивается на место. Шток размещается на свое место;
к образовавшейся всасывающейся трубке подключается готовый обратный клапан. При установке обращают внимание на то, что воздух должен поступать в гильзу. Для этого в клапан дуют;
к обратному концу клапана присоединяется трубочка. Трубочка должна быть из плотного материала, не поддающегося атмосферному материалу.

Такой самодельный вакуумный насос создает разреженную среду в судке для пищевых продуктов или чехле для хранения одежды.

При эксплуатации аппаратов возникают поломки. Изучив материалы и модель агрегата, ремонт вакуумного насоса, осуществляют самостоятельно. Самостоятельно отремонтировать свой агрегат без обращения к специалистам возможно при ознакомлении с конструкцией устройства.

Для создания вакуумного агрегата достаточно иметь исходный материал. От типа исходного аппарата зависит сложность изготовления и назначение вакуумного насоса. Преимуществом самостоятельного изготовления агрегата вакуумного является экономия денежных средств.

Вакуум давно перестал быть экзотикой, применяющейся лишь в исследовательских лабораториях и промышленности. Откачивать воздух можно для просушки, упаковки, а также решения многих производственных задач, в том числе и в быту.

Сразу оговоримся: сделать

www.buhsp.ru
