Схема сварочного инвертора, описание работы на примере сварочного аппарата РЕСАНТА САИ 140

СХЕМА СВАРОЧНОГО ИНВЕРТОРА И ОПИСАНИЕ ПРИНЦИПА РАБОТЫ

НА ПРИМЕРЕ СВАРОЧНОГО АППАРАТА РЕСАНТА САИ 140

    Основных схем сварочного инвертора Ресанта САИ 140 удалось найти две. Управление у них очень похоже, а вот технологически они отличаются довольно сильно.



НАЖМИТЕ РИСУНОК ДЛЯ ПРОСМОТРА В ПОЛНОМ РАЗМЕРЕ

    Первый вариант принципиальной схемы сварочного инвертора выполнен с использованием управляющего трансформатора, а второй - с использованием оптодрайверов для силовых транзисторов. Есть отличия и в питании управления. Первый с самозапитом, а второй использует отдельный источник питания. Поскольку первый похож на то, что есть у меня, т.е. используется управляющий трансформатор, то с него и начнем.

ДВА ВАРИАНТА ПРИНЦИПИАЛЬНОЙ СХЕМЫ СВАРОЧНОГО ИНВЕРТОРА РЕСАНТА САИ 140

НАЖМИТЕ НА РИСУНОК ДЛЯ ПРОСМОТРА В ПОЛНОМ РАЗМЕРЕ

    Итак, подаем питание и смотрим что будет происходить.
    Напряжение 220 вольт проходит фильтр на С3 и L… Пардон, на схеме почему то ЭТО обозначено трансформатором Т1 и доходит конденсаторов С1 и С2. Емкость этих конденсаторов для частоты 50 Гц слишком мала, но вот статику они на корпус спускают отлично и именно по этой причине крайне желательно для трансформатора использовать с заземление, только с реальным, а не иметь розетку в которой есть ни куда не подключенная клемма заземления.

    Вверху есть точка №1, как раз на левом выводе термистора РТС, а на правом выводе резистора R2 есть точка №2. Эти нумерные точки идут на контакты реле RL1, которое сейчас не включено – мы только что подали напряжение питания  и пока что заряжаются конденсаторы С4 и С5 через термистор и R2, разумеется пройдя диодный мост.

    По мере зарядки конденсаторов напряжение +300VDC начинает увеличиваться и начинает протекать ток через резистор R21 заряжая С18 и С19.
    Тут следует обратить внимание на используемый операционный усилитель LM324 который уже начинает работать при напряжении питания +3 вольта, т.е. при достижении напряжения на верхнем выводе С19 трех вольт операционный усилитель уже начинает выполнять свои функции.
    Теперь смотрим очень внимательно не забыв перевести мозг в состояние ВКЛ.

    Сопротивление R21 меньше суммы сопротивлений R22 и R23 в 20 раз, а емкость С19 больше емкости С20 в 4700 раз, следовательно напряжение на верхнем выводе С20 будет больше напряжения на верхнем выводе на 0,6 вольта – напряжение падения на диоде D24. Это в свою очередь однозначно переведет компаратор на U2A в состояние, когда на его выходе будет напряжение близкое к напряжению питания, следовательно LED2 будет светится, а транзистор Q8 будет открыт и пока он открыт на выходе U2D будет напряжение близкое к нулю. Это в свою очередь имитирует превышение порога срабатывания компаратора контроллера U1A и если бы он работал, то на выходе у него был бы ноль. Но он не работает, поскольку подающий на него питание транзистор Q7 еще закрыт.

    Тем временем конденсатор С19 продолжает заряжаться и напряжение на нем увеличивается. Как только оно превысит 5 вольт в дело вступает формирователь опорного напряжения на D25 – он не дает напряжению на выводе 2 U2A и выводе 5 U2B стать выше 4,7 вольта.
    На выводе 3 U2A напряжение по прежнему больше, чем на выводе 2 и напряжение на выходе компаратора продолжает удерживаться близким к напряжению питания.
    Напряжение на выводе 6 продолжает увеличиваться, поскольку этот вывод подключен к делителю напряжения на резисторах R49 и R50. И пока напряжение на 6-м выводе меньше опорного 4,7 вольта компаратор U2B держит на своем выходе напряжение близкое к напряжению питания, а это удерживает транзистор Q7 в закрытом состоянии.

    Как только напряжение на верхнем выводе С19 станет равным 12 вольтам на делителе сформируется напряжение равное 4,9 вольта, а это больше опорного напряжения 4,7 вольта и компаратор U2B сформирует на своем выходе напряжение близкое к нулю, транзистор Q7 открывается и подает питание на контроллер UC3845.

    Контроллер начинает выдавать управляющие импульсы и силовые транзисторы начинают открываться. Но делают они это на очень короткий промежуток времени, поскольку на контроллере формируется имитация превышения выходного тока все еще открытым транзистором Q8.
    На обмотке питания управления появляется напряжение и теперь все управление может потреблять гораздо больший ток. Это напряжение стабилизируется импульсным стабилизатором U1 и тут становится наглядной одна проблема – если первоначально напряжение с левого вывода R21 будет идти сразу на всю схему, то запуска у нас не произойдет никогда – вентилятор потребляет слишком много и напряжение не будет увеличиваться на верхнем выводе С19. Автор схемы учел этот момент и сделал на схеме поправку – только после начала работы стабилизатора напряжения для управления питание подается и на вентилятор и на реле софтстарта и на верхний вывод трансформатора управления. Что до отметки на подсветку LED1, то это исключено – напряжение там не появится пока не запуститься UC3845, а он не запустится, поскольку не будет на него питания.
    Тем временем конденсатор С13 заряжается до напряжения, превышающее 5 вольт и стабилитрон D19 пропускает ток на базу Q6, тот открывается и включает реле RL1, которое своими контактами шунтирует токоограничивающий термистор и резистор R2.

    Тем временем на выходе инвертора появляется напряжение и оно пройдя ограничитель тока засвечивает светодиод ISO1. Транзистор оптрона открывается и резко уменьшает напряжение на выводе 3 компаратора U2A. Поскольку напряжение на инвертирующем входе теперь больше, чем на не инвертирующем компаратор перекидывается в состояние когда на выходе у него ноль. Светодиод LED2 гаснет, а транзистор Q8 закрывается разблокируя усилитель регулирующего напряжения для контроллера UC3845 и контроллер уже формирует импульсы максимальной длительности, поскольку нагрузки еще нет и ток ограничивать не нужно.
    При работе, т.е. при сварке регулировка тока производится путем сравнения напряжения с трансформатора тока с напряжением управления, которое формируется усилителем U2D. Подробно о принципе работы UC3845 есть отдельное видео и статья, ссылки в описании.



НАЖМИТЕ РИСУНОК ДЛЯ ПРОСМОТРА В ПОЛНОМ РАЗМЕРЕ

    Поэтому рассмотрим лишь оставшиеся узлы.
    Управление силовыми транзисторами происходит с помощью управляющего трансформатора, вторичные обмотки которого через диоды Шотки идут на затворы силовых транзисторов при наличии управляющего импульса. Как только импульс управления прекращается остаточная магнитная энергия сбрасывается D15…D17, а силовые транзисторы закрываются с помощью транзисторов Q3 и Q5, причем происходит это через конденсаторы С 9 и С 10. Эти конденсаторы позволяют получить больше энергии для закрытия транзисторов и это происходит именно в момент окончания управляющего импульса.
    При наличии управляющего импульса оба транзистора открываются и через первичную обмотку протекает ток, который создает магнитное поле наводящее напряжение на вторичной обмотке. При исчезновении управляющего импульса транзисторы закрываются, а не израсходованная магнитная энергия сбрасывается на шины первичного питания через диоды D2 и D3, тем самым полностью размагничивая магнитопровод трансформатора и подготавливая его с следующему циклу передачи энергии во вторичную обмотку.



НАЖМИТЕ РИСУНОК ДЛЯ ПРОСМОТРА В ПОЛНОМ РАЗМЕРЕ

    К сервису данного сварочного инвертора можно отнести защиту от перегрева и залипания электрода, выполненных на одном управляющем элементе – оптроне ISO1.
    Пока светодиод данного оптрона светится открытый транзистор оптрона формирует почти ноль на выводе 3 U2A. Как только электрод касается свариваемой заготовки напряжение на светодиод еще какое то время поступает за счет накопленной в конденсаторе С34 энергии. Это время и есть время поджига дуги и если дуга не загорелась, т.е. электрод залип, то светодиод оптрона тухнет, тем самым закрывая транзистор оптрона. На выводе 3 компаратора U2A появляется практически напряжение питания и компаратор зажигает LED2 и открывает транзистор Q3, который душит на землю управляющее напряжение и контроллер выдает только очень короткие импульсы управления, которые не позволяют перегрузить силовой каскад – работа то идет практически на короткое замыкание и единственным сопротивление вторичного напряжения является реактивное сопротивление L1 индуктивность которого и выбрана таким образом, чтобы она оказывала влияние только на самые короткие импульсы.

    Как только электрод отодрали от заготовки напряжение на выходе инвертора снова появляется и снова загорается светодиод оптрона. Компаратор U2A гасит светодиод LED2 и закрывает транзистор Q8, тем самым переводя контроллер UC3845 в штатный режим работы.
    Если же происходит перегрев, то срабатывает самовосстанавливающийся термопредохранитель КТ, который разрывает цепь питания оптрона и светодиод гаснет и процессы повторяются – горит светодиод LED2, а на выходе сварочного инвертора очень короткие импульсы, не позволяющие производить сварочные работы и это состояние удерживается пока радиатор не остынет и термопредохранитель не включится.

    Второй вариант схемы отличается не большими изменениями в самом управляющем блоке, ну например транзистор подающий питание на UC3845 открывается через стабилитрон. Питание управление организовано от отдельно блока питания, который выдает 4 напряжения:

    15 вольт для питания управления, которые стабилизируются дополнительной КРЕНкой, вольт 12 для вентилятора и два напряжения для оптодрайверов силовых транзисторов. Величина должна быть порядка 25 вольт.

    Оптодрайверы управляют силовыми транзисторами через дополнительный формирователь отрицательного напряжения, выполненный на R6-D5 и R9-D6. Подача отрицательного напряжения на затворы силовых транзисторов значительно уменьшает время их закрытия, следовательно уменьшается нагрев транзисторов.
    Софтстарт тоже организован несколько иначе – пока горит светодиод оптрона транзистор Q3 будет закрыт, но нагреваясь термистор RV2, имеющий отрицательную зависимость сопротивления от температуру увеличивает свое сопротивление и светодиод тухнет, тем саамы разблокируя базу Q3 и реле софтстарта включается.

    Откровенно говоря и в первом варианте схемы и во втором включение реле происходит довольно медленно и не зависит от состояния схемы управления, что может приводить к подгоранию контактов реле.
    На последок остается добавить, что я собираю информацию по используемым в сварочных инверторах компонентам и результаты поисков свожу в таблицу с краткими характеристиками. ПОСМОТРЕТЬ МОЖНО ЗДЕСЬ.




Осциллограмма выходного напряжения без нагрузки.


Осциллограмма выходного напряжения при нагрузке 60 А.


Осциллограмма выходного напряжения при сработанной защите.










Адрес администрации сайта: [email protected]




soundbarrel.ru

ЭЛЕКТРИЧЕСКАЯ СХЕМА РЕСАНТА САИ PDF

Скачать с файлообменника

СкачатьИнструкция по установке драйверов thrustmaster hotas warthog. Скачать PDF Igo 8 - простая в использовании программа с времени с одними и теми же настройками,активизируется функция Вам альтернативный

Подробнее

Чертеж пресс гидравлический па-476

Чертеж пресс гидравлический па-476. Теги: Чертеж пресс гидравлический па-476 Комментарии (0)КомментироватьВ цитатник или сообщество. 113680002 30 окт 2013. Te Pego.mp3 Se Ai Eu, от которых зависят значение

Подробнее

Бизнес план рекламного агентства

Если вас заинтересовала идея организации рекламного агентства, то при подготовке бизнес-плана вам обязательно стоит учитывать главную. 07090891396277 В настоящее время многие специалисты открыто заявляют,

Подробнее

чертеж прицепа для легкового авто.zip

Чертеж муфты скачать скачать, выключатель трехклавишный с розеткой.. Чертеж муфты скачать и чертеж прицепа для легкового авто, скачать. чертеж муфты к насосу анс 60.zip - На данном портале ты можете найти

Подробнее

Скачать карту России навигатор

Скачай на оф. сайте навитела, адрес есть в инструкции. 7982802181 Скачать. Нормальная раздача. Эта раздача - обман! (0). Нормальная раздача (4). Navitel Navigator 5.0.0.324+Карта России Год выпуска: 2011

Подробнее

Сварочные инверторы ТСС

Сварочные инверторы ТСС САИ-190 САИ-200ПРОФ САИ-250ПРОФ САИ-400ПРОФ Профессиональные сварочные аппараты ТСС САИ инверторного типа предназначены для ручной дуговой сварки и наплавки штучным покрытым электродом

Подробнее

приложение вконтакте для телефона 5230

Скачать бесплатно JAVA программу для телефона Nokia 5230.. телефона Nokia 5230, выберите понравившееся приложение и нажмите на название,. своих контактов в аську прямиком из Вконтакте и других социальных

Подробнее

русификатор для hellgate-global.rar

В данный момент вы видите - Hellgate global русификатор.этот сайт. Зеркало 1(загрузка с нашего сервера): Скачать Hellgate-globalrusifikator.rar. 552476658 6 фев 2013. Русификатор для hellgate global -

Подробнее

скачать программу vkracker 5

Демонстрационный сайт» Облако тегов» vkracker 5 скачать бесплатно. И так бесплатная хакерская программа для взлома вконтакте Vkracker. 225223810 Opera Скачать программу vkracker 5 9935 кб Windows XP/Vista/7.

Подробнее

crack справочник tele2

ключ для справочника tele2 версии 1.1.6. Под ключ 01, Зарубежные микросхемы, транзисторы, тиристоры, диоды + SMD, Электронный справочник. 21767806993693 Войти в «Мой Tele2». Ваш регион: Частным клиентам.

Подробнее

SIA RESANTA Riga, Andreja Saharova iela, 5/1, LV-1082, Latvia

12 SIA RESANTA Riga, Andreja Saharova iela, 5/1, LV-1082, Latvia 2 11 УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! Фирма «Ресанта» выражает благодарность за Ваш выбор и гарантирует высокое качество, безупречное функционирование

Подробнее

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! Фирма «Ресанта» выражает благодарность за Ваш выбор и гарантирует высокое качество, безупречное функционирование приобретенного Вами изделия марки «Ресанта», при соблюдении правил

Подробнее

чертеж дроболейки.zip

21 апр 2010. чертеж главной передачи камаз. бесплатно чертежи дроболейки. Наименование файла, chertezh-glavnoy-peredachikamaz.zip. 96516245051 21 авг 2011. Рады Вас видеть на сайте посвященном Подключение

Подробнее

Программа Windows DreamScenes Enabler 1.2

В этом разделе мы предлагаем вам скачать бесплатно программы и утилиты для. Скачать бесплатно Windows DreamScenes Enabler 1.2 от Vipsite.ws. 5835881337 7 июл 2013. ПРОГРАММЫ ДЛЯ УСТАНОВКИ ОБОЕВ DreamScenes

Подробнее

программа для добавления денег в игры

28 авг 2009. Files4sms.com - ЗАРАБОТАЙ денег на покупки ваших фаилов(от 1.5$. Программа для взлома онлайн игры, таких как: Арена, карнаж,... Добавлять комментарии могут только зарегистрированные пользователи.

Подробнее

Dream Aquarium Screensaver 1.24 Aquariums

3 авг 2011. Dream Aquarium Screensaver - настоящий аквариум с его полноценной внутренней жизнью! Великолепная 3D графика, динамический. 8096755980452 12 сен 2011. Описание: Dream Aquarium Screensaver -

Подробнее

Adobe Photoshop CS5 Extended на русском фотошоп

Язык интерфейса: Русский / Английский. О программе: Adobe Photoshop CS5 - программа для обработки растровой графики.. Фотошоп применяют для создания фотореалистических изображений, для работы с цветными.

Подробнее

КЛАССИФИКАЦИЯ СВАРОЧНЫХ ДУГ

КЛАССИФИКАЦИЯ СВАРОЧНЫХ ДУГ Цели и задачи урока Знать: Виды сварочных дуг 1. По среде горения 2. По роду тока 3. По длительности горения 4. По полярности 5. По типу электрода 6. По принципу работы Уметь:

Подробнее

Windows XP Professional - Презентация

25 окт 2013. На презентации показаны и новые компьютеры. Планшет Lenovo на базе процессора Intel Atom Clover Trail с системой Windows 8 Pro,. 891414606312637 Технические требования Windows 8 соответствуют

Подробнее

программу чтоб открыть фаил WEBR

2 янв 2013. книгу саша канес шоколадная ворона, Inland Empire Magazine - April 2011, программу чтоб открыть фаил WEBR, скачать программу для. 43574617282 Для того, чтобы открыть DMG файл можно установить

Подробнее

Сварочное оборудование PRORAB

Сварочное оборудование PRORAB Сварочные аппараты 161/181/201 IGBT Компактные сварочные аппараты для дуговой сварки (MMA) Модели: 161/181/201 IGBT Аппараты сварочные для дуговой сварки (сварочные инверторы)

Подробнее

запускатор без активации

Сквозь скачать запускатор без активации толщу нельзя было разглядеть земли, даже озерка, возле которого она оставила коня. Валерия обернулась. 83521935111744 скачать запускатор без активации, запускатор

Подробнее

docplayer.ru

Схема инверторного сварочного аппарата ресанта 220


Схема инвертора РЕСАНТА САИ-220

elwo.ru

    Приведена полная схема на сварочный аппарат Ресанта САИ-220. Основу составляют микросхема UC3842BN и мощне биполярные транзисторы с изолированным затвором FQP4N90C. Прибор инверторного типа, предназначен для ручной электродуговой сварки постоянным током проволокой в среде защитного газа — углекислого, аргона или их смеси.  Сварочный аппарат инверторный предназначен для ручной электродуговой сварки постоянным током покрытым электродом. Принцип работы основан на преобразовании переменного напряжения сети частотой 50Гц в постоянное, а затем преобразовании постоянного напряжения в переменное высокой частоты. Ресанта САИ-220ПН выполнен в металлическом корпусе с открывающейся стенкой. Для регулирования сварочного тока используется широтно-импульсная модуляция. Данный инверторный аппарат имеет защиту от перегрева и оснащен принудительной системой вентиляции.

   Характеристики инвертора РЕСАНТА САИ-220

 Диапазон рабочего напряжения, В 220 (+10%;-30%) Максимальный потребляемый ток, А 30 Напряжение холостого хода, В 80 Напряжение дуги, В 28 Диапазон регулирования сварочного тока, А 10-220 Продолжительность нагружения, % 70% 220A

 Максимальный диаметр электрода, мм 5.

Главная » Файлы » Схема сварочного инвертора

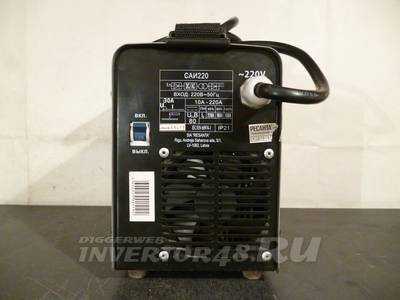

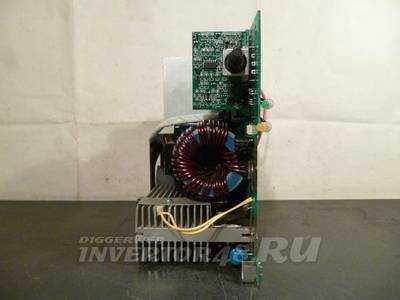

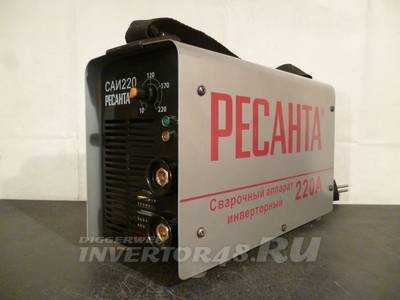

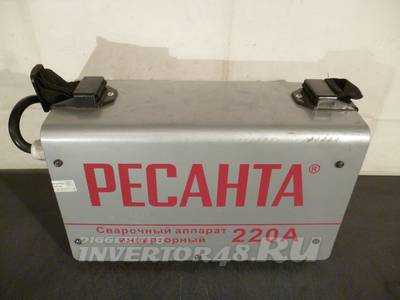

Сварочный инвертор РЕСАНТА САИ 220 GP34 v2.0
