Металлоискатель на пяти транзисторах своими руками: схема

В данной статье речь пойдет об одном из простых металлоискателей, сборку которого можно осуществить доступными советскими радиодеталями. К ним можно отнести транзисторы с маркировкой КТ и МП, а также резисторы и конденсаторы из популярной радиоаппаратуры. Большинство нужных деталей без проблем можно найти в старых радиоустройствах.

Схема состоит из пяти узлов, структуру которых можно просмотреть на рисунке 1:

  1. Задающий генератор частоты, служащий для создания эталонной частоты.
  2. Поисковый генератор частоты. Его частота будет изменяться при нахождении металла.
  3. Низкочастотный усилитель для увеличения разности сигнала генераторов.
  4. Узел, воспроизводящий звук.
  5. Источник питания.

Данное устройство напоминает металлоискатель на двух транзисторах, но в нем добавлен усилитель звука, и, несмотря на простоту, у него неплохие показатели обнаружения металла. Он отлично подойдет для массового поиска и сбора черного металла. Если найти радиодетали и немного времени, то вы с легкостью соберете металлоискатель на примере этой познавательной статьи.

Сборка элементов схемы

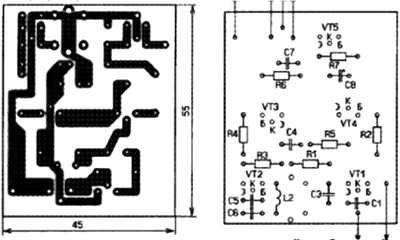

Сборку схемы можно осуществить на одностороннем фольгированном текстолите. Руководствуясь рисунком 2, на котором изображена схема металлоискателя на транзисторах, считаем количество соединений и острым предметом создаем соответствующее количество контактных площадок. После залуживания плата готова к сборке деталей (рис. 3).  Для более качественной сборки можно продумать и нарисовать самодельную печатную плату.

Ниже представлен список необходимых деталей и указания к некоторым из них:

  1. 14 резисторов мощностью от 0,125 Вт. Номиналы:
    1. R1, R5 – 100 кОм;
    2. R2, R6, R11 – 10 кОм;
    3. R3, R7 – 1 кОм;
    4. R4, R8 – 5,1 кОм;
    5. R9 – 6,2 кОм;
    6. R10, R13 – 220 кОм;
    7. R12 – 3,9 кОм;
    8. R14 – 3 кОм.
  2. 14 конденсаторов, желательно термостойких:
    1. Электролитические на 6 В: С10, С14 – 47 мкФ;  С12, С13 – 22 мкФ;
    2. Переменные конденсаторы С7 – до 10 пФ / от 150 пФ;
    3. Подстроечный конденсатор C8 – 6 / 25 пФ;
    4. С1, С11 – 47 нФ;
    5. C2, C6 – 4,7 нФ;
    6. C3 – 100 пФ;
    7. С4 – 47 пФ;
    8. C5, C9 – 2,2 нФ.
  3. Пять транзисторов:
    1. 3.1 VT1, VT2 ­– КТ315. В качестве аналогов можно использовать КТ3102, КТ312 или КТ316;
    2. 3.2 VT3, VT4, VT5 – МП35. Заменить можно на МП от 36 до 38;
    3. 3.3 VT6 – МП39. Подойдут так же МП от 40 до 42;
  4. 2 диода Д9Ж, или другие – Д18, Д2, ГД 507.
  5. Элемент питания 4,5 В в виде трех батареек типа АА. Можно использовать батарейку крона 9 В, но в таком случае необходимо поменять электролитические конденсаторы на напряжение выше 9 В.
  6. Динамик сопротивлением от 5 до 100 Ом. Подойдут динамики из детских игрушек, домофонных трубок, радиоприемников или головной телефон.

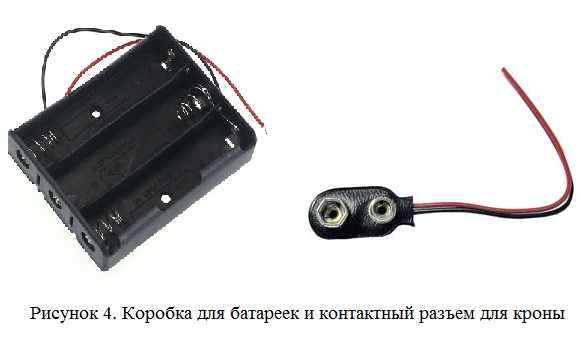

  7. Контактный разъем для батарейки (рис. 4).
  8. Микропереключатель или тумблер для выключения.

Металлоискатели не могут работать без катушек, выполняющих главную роль в устройстве. В следующем пункте статьи подробно опишем их роль в работе и процесс изготовления.

Создание катушек генераторов

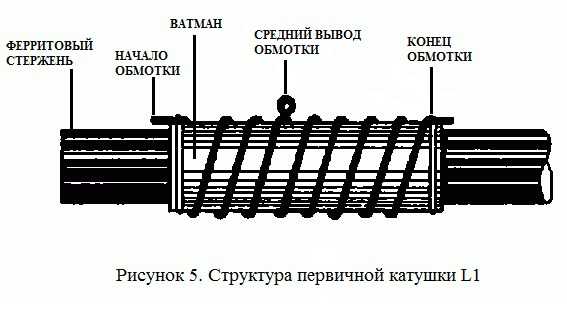

Первичная катушка L1 является образцовой и вместе с конденсатором С3 служит для создания задающей частоты генератора. Вторичная катушка L2 работает таким же образом, но она выполняется без сердечника. Это позволяет воздействовать на нее металлическим предметам и изменять частоту генератора, что и приводит к разности частот для сигнала.

Ниже описано, как изготовить самодельные катушки без особых сложностей.

Для каркаса катушки L1 нужен металлический стержень диаметром 8 мм и длиной 3 см. Можно использовать антенну с радио. На стержень необходимо намотать ватман. Делаем это для возможности регулировки частоты перемещением стержня относительно катушки, поэтому важно чтобы ватман прилегал очень плотно для исключения самопроизвольного перемещения. После окончательной настройки металлоискателя в последнем пункте, можно зафиксировать стержень клеем. Образец катушки изображен на рисунке 5.

Обмотку катушки L1 выполняем проводом ПЭВ диаметром 0,2 – 0,3 мм. Производим намотку 110-ти витков на ватман строго в один ряд, стараясь не допускать пропусков или промежутков между витками. На 16-м витке делаем отвод, не разрывая провода. После намотки можно залакировать провод, но необходимо соблюдать доступность движения металлического стержня внутри. Соединение провода производим согласно схеме.

Вторая катушка L2 выполняется в виде прямоугольной рамки размером 12 x 22 см. Каркас можно выполнить из пластмассы, оргстекла, фанеры и прочего, не проводящего ток, материала. Делаем поднос или собираем только несущий прямоугольник, в который можно будет навалом уложить обмотку. Готовые образцы можно увидеть на рисунке 6.

Провод, как и в первом случае, выбираем марки ПЭВ, но диаметром 0,4 – 0,6 мм. Наматываем 45 витков, делая вывод на 10-м витке. После полного изготовления и настройки металлоискателя можно будет зафиксировать и изолировать обмотку лаком. Соединение со схемой осуществляем экранированным кабелем с наличием минимум двух жил. Такие кабели используются в качественной аудиоаппаратуре и в магистральных линиях связи, так же их можно приобрести в магазине электроники.

Изготовление конструкции металлоискателя

В первую очередь необходимо решить из какого материала выполнить штангу. Предпочтение лучше отдать диэлектрическому материалу, чтобы исключить проблемы в работе металлоискателя. Вариантов много: труба ПВХ, телескопическая удочка, деревянный шест. При выборе стоит учесть такие показатели, как вес, гибкость, способность к разборке, удобство.

Если вы планируете проводить в поисках металла много времени, малый вес и удобный подлокотник с ручкой сэкономят вам много сил. Но не стоит забывать, что легкий материал может гнуться. В случае с ПВХ трубой, это можно компенсировать засыпанным внутрь песком или дополнительными поддерживающими конструкциями. С разборной штангой не будет проблем с транспортировкой. Для реализации этой идеи можно посетить сантехнический магазин, и собрать отличный металлоискатель своими руками на различных переходниках (рис. 7).

После того как определились с выбором штанги, необходимо закрепить на ней катушку. Тут все просто – никакого металла. Воспользуйтесь пластмассовым крепежом, заранее закрепленными ушками на каркасе катушки, переходниками или просто надежным клеем.

Схему помещаем в пластмассовую коробку. Для динамика можно проделать маленькие отверстия для хорошей слышимости. Плату, динамик, первичную катушку и коробочку для батареек можно закрепить клеем. Коробку располагаем в метре от поисковой катушки и крепим удобным способом – с помощью пластмассовых крепежей или клея.

На этом моменте у вас собран простой металлоискатель на транзисторах, нуждающийся в точной настройке и проверке.

Настройка устройства

Настройка металлоискателя заключается в создании одинаковой частоты в обоих генераторах. При достижении такого результата, из динамика будет издаваться максимально низкий, еле слышный тон.

Для начала убираем из радиуса действия металлоискателя все металлические предметы. Учитываем бетонные стены и полы, так как в них может находиться металлическая арматура. Выставляем все переменные конденсаторы в среднее положение. Изменением положения стержня в катушке L1 добиваемся нужного тона или его отсутствия. При дальнейшей эксплуатации устройства пользуемся для регулировки конденсатором С7. После настройки подносим металлический предмет на различные расстояния от поисковой катушки и убеждаемся в работоспособности металлоискателя.

Если металлоискатель не заработал, проверяем блоки и детали схемы. Проверку начинаем с транзисторов, а затем проверяем диоды. Чтобы проверить усилитель звука, достаточно откинуть резистор R9 от генераторов и подключить его к звуковому выходу любого, воспроизводящего звук, устройства (рис. 8).

Если детали и усилитель в рабочем состоянии, то настраиваем транзисторные генераторы. Для этого пробуем изменить номиналы конденсатора С4 и резистора R2 для задающего генератора, и резистора R6 для поискового генератора. Второй генератор можно попробовать запустить подстроечным конденсатором С8.

zakonoma.net

Мощный металлоискатель на транзисторах с напряжением питания 1,5 вольт | РадиоДом

В статье представлена схема простого, но мощного металлоискателя на 1,5 вольт, очень прост в повторении. Генераторы собраны по схеме, которая обладает рядом полезных свойств, одно из которых — стабильность выходного напряжения (как постоянного, так и переменного) при изменении питающего напряжения. В колебательный контур поискового генератора на транзисторе VT1 входит катушка L1. Он работает на частоте около 100 кГц, что является оптимальным для данного типа металлоискателей. Его частоту в небольших пределах можно изменять переменным конденсатором C2. Второй генератор (на транзисторе VT2) является образцовым и работает на частоте около 300 кГц.

Сигналы генераторов через резисторы R2, R4 подаются на балансный смеситель, где происходит выделение разности частот (биений) третьей гармоники сигнала поискового генератора и первой гармоники образцового. Это сделано для повышения чувствительности — при изменении частоты поискового генератора на частоте 10 Герц частота биений изменяется на 30 Герц, что более заметно на слух.
Сигнал с выхода смесителя через конденсатор С8 поступает на вход УЗЧ и после усиления — на головные телефоны BF1, BF2. Конденсатор С7 подавляет сигналы с частотами генераторов.
При приближении катушки поискового генератора к металлическому предмету частота генерации изменяется, поэтому изменится и тон сигнала в головных телефонах. По характеру изменения тона можно судить о материале, из которого изготовлен этот предмет.
Большинство деталей монтируют на печатной плате из односторонне фольгированного стеклотекстолита.




Можно применить транзисторы серий КТ312, КТ315, КТ3102 с любыми буквенными индексами. В балансном смесителе можно использовать только германиевые транзисторы серий ГТ309, ГТ313, ГТ322, ГТ346 или более ранние — П416, П422, П423 с любыми буквенными индексами. В УЗМЧ транзистор должен быть с возможно большим коэффициентом передачи по току, например, КТ3102БМ - КТ3102ЕМ, КТ342БМ, КТ342ВМ — от этого зависит громкость звукового сигнала. Выключатель питания — любой малогабаритный. Наушники подойдут с сопротивлением от 8 до 32 Ом, их соединяют последовательно. Для их подключения на корпусе металлоискателя можно установить гнездо. Питают устройство от гальванического элемента или аккумулятора типоразмера АА или AAA, максимальный потребляемый ток составляет около 12 мА.
Для намотки катушки L2 применен каркас от контура ПЧ (455 кГц) приемника зарубежного производства. Он состоит из ферритовой "гантели" (на которую наматывают 66 витков провода ПЭВ-2 диаметром 0,06...0,1 мм) и накрывающей ее ферритовой чашки, перемещением которой регулируется индуктивность катушки. Каркас заключен в металлический экран.




Чувствительность устройства к металлическим предметам разного размера зависит от размера самой поисковой катушки. Для поиска крупногабаритных предметов (лист металла размерами 80x80 см, крышка люка колодца канализации) более подходит катушка диаметром около 30 см. С ней достигается максимальная глубина обнаружения таких предметов до 60 см.
Для поиска мелких предметов лучше подходит катушка диаметром около 120 мм. Такая катушка содержит 56 витков провода ПЭЛ диаметром 0,2...0,5 мм.
Катушку ещё большего диаметра (например, 300 мм) более технологично изготовить из многожильного экранированного кабеля "витая пара", который используют для прокладки компьютерных локальных сетей. Кабель должен содержать четыре таких "пары", а катушка — четыре витка такого кабеля. Сначала наматывают два наружных витка и скрепляют их в четырех местах изоляционной лентой. Затем наматывают два внутренних и все также обматывают изоляционной лентой, желательно на матерчатой основе. Концы кабеля обрезают с таким расчетом, чтобы был "нахлест" 5 мм...10 мм, и с них на 15 мм снимают внешнюю изоляцию, а концы проводов зачищают на 5 мм и залуживают.

Все радиокомпоненты устройства отечественные и имеют зарубежные аналоги:
L1 - катушка
R1 - 1 кОм
R2 - 10 кОм
R3 - 1 кОм
R4 - 10 кОм
R5 - 1 кОм
R6 - 1 кОм
R7 - 100 кОм
C1 - 2200
C2 - 10...240
C3 - 4700
C4 - 0,047 мкФ
C5 - 2200
C6 - 4700
C7 - 0,047 мкФ
C8 - 2,2 мкФ х 16 вольт
VT1 - КТ315Б
VT2 - КТ315Б
VT3 - ГТ322Б
VT4 - ГТ322Б

radiohome.ru

МЕТАЛЛОИСКАТЕЛЬ PIRAT

   В наше не простое время, многие люди занимаются поиском кладов, а порой и просто металолома, кто из интереса, а кто и, чего греха таить, чтоб заработать на кусок хлеба. Сейчас есть много предложений в интернете о продаже фирменных металлоискателей, а также схем для самостоятельной сборки МД. Но как говорится, каждому свое. У кого-то не хватает денег на покупку готового устройства, а кто просто хочет попробовать свои силы и собрать металлоискатель своими руками. Именно для этой категории людей и предназначена эта статья.


   Металлоискатель "PIRAT" (сокращённо от PI - импульсный, RA-T - radioskot - сайт разработчиков) прост в изготовлении и настройке, не содержит программируемых элементов которых так боятся многие радиолюбители, в нем нет дорогих и дефицитных элементов, а по своим параметрам не уступает некоторым зарубежным экземплярам ценой 100-300 у.е. Основные преимущества данного устройства перед другими схемами простых металоискателей - это стабильность и дальнобойность. Собрать этот МД, под силу даже людям имеющим элементарные знания в области электроники. Решились? Тогда поехали.


   Параметры металлоискателя:

 Питание - 9-12 вольт
 Потребляемый ток – 30-40 мА
 Чувствительность - 25 милиметровая монета - 20 см
                            - крупные металические предметы - 150 см

   Прибор состоит из двух основных узлов, передающего и приемного. Передающий узел состоит из генератора импульсов на микросхеме КР1006ВИ1 (зарубежный аналог NE555) и мощного ключа на транзисторе IRF740. Приемный узел собран на микросхеме К157УД2 и транзисторе ВС547.

Принципиальная схема металлоискателя ПИРАТ


   Катушка намотана на оправке 190мм и содержит 25 витков провода ПЭВ 0.5. Транзистор Т2 заменим на биполярный транзистор NPN структуры с напряжением К-Э не ниже 200 вольт. Его можно взять из энергосберегающей лампы или зарядного устройства от мобильного телефона. На крайний случай в качестве Т2 работает даже КТ817, так что экспериментировать можно. В качестве Т3 можно применять практически любой транзистор структуры NPN. Правильно собранный прибор в наладке практически не нуждается. Возможно придется подобрать резистор R12, чтоб щелчки в динамике появлялись при среднем положении R13. Если есть осциллограф можно проконтролировать на затворе Т2 длительность управляющего импульса и частоту генератора. Оптимальный вариант импульса 130-150мкс, частота 120-150 гц.

   Работа с прибором. При включении ожидаем 15-20 сек, после чего регулятором ЧУВСТВИТЕЛЬНОСТЬ находим такое положение при котором в динамике прослушиваются щелчки - это и будет максимальная чувствительность. Прибор прост в управлении и навыки работы с ним приходят буквально через пару включений.

   У кого возникнет проблема с приобретением микросхемы КР1006ВИ1, можно собрать генератор на транзисторах. Но здесь уже из-за разброса их параметров возможно придется подобрать частоту и длительность импульса. Для этого желательно иметь осциллограф. Осциллограммы в различных точках схемы показаны на картинках в архиве.

Схема металлоискателя PIRAT с генератором на транзисторах:



- R1 в генераторе отвечает за частоту генерации.
- R2 - за длительность управляющего импульса.

   Для любителей что-то померять, вот напряжения на выводах ОУ (без присутствия метала в зоне датчика):

 2-6.5в
 3-6.5в
 5-5.5в
 6-3.5в
 9-0.7в
 13-6.2в


   Схема металлодетектора собрана на печатной плате из фольгированного стеклотекстолита. Рисунки печатной платы для обоих вариантов металлоискателя в формате LAY5.0, осцилограмы на ногах ОУ и небольшое видео работы МД находятся в архиве. В архиве также находится вариант на SMD компонентах от пользователя troll. Сразу хочу предостеречь любителей паять всевозможными флюсами и кислотами - паять только чистой канифолью или спирто-канифольным раствором! После пайки смыть спиртом остатки канифоли. Это избавит вас от многих вопросов, типа: "я сделал, а оно не работает". Особая благодарность товарищу Bars59, за наибольший вклад в разработку данного прибора.

   Обсуждение МД на форуме

   Обсудить статью МЕТАЛЛОИСКАТЕЛЬ PIRAT




radioskot.ru

Металлоискатель на 1 транзисторе » Полезные самоделки


Миниатюрный металлоискатель можно собрать на одном транзисторе. Схема конструкции представляет собой разновидность блокинг-генератора. Датчик металлоискателя - трансформатор Т1, укрепленный на самом конце штанги. Магнитопровод этого трансформатора не замкнут, и при приближении его к металлическому предмету меняется индуктивность обмоток. Частота колебаний генератора тоже меняется, и в наушниках появляется сигнал другого тона.


Для нашего металлоискателя понадобится небольшой выходной трансформатор от любого лампового приемника, радиолы или магнитофона. Из сердечника трансформатора удалите все прямоугольные пластины и оставьте только Ш-образные.
Трансформатор Т1 можно изготовить самостоятельно. Он наматывается на сердечнике сечением 2 - 5 см2 из Ш-образных пластин. Первичная обмотка содержит 800-1000 витков провода ПЭЛ 0,1-0,12 с отводом от середины. Вторичная обмотка имеет 100-200 витков провода ПЭЛ диаметром 0,25-0,4 мм.

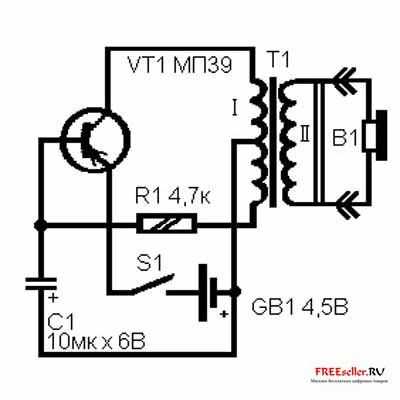

Рис.1. Принципиальная электрическая схема металлоискателя на 1 транзисторе

Транзистор V1 низкочастотный, маломощный из серии МП39-МП42. Источник питания - батарейка 3336Л или «Рубин».
Наушник В1 любого типа (ТМ-2, ТМ-4 и др.).

Все детали монтируются в корпусе из пластмассы или в жестяной банке, например, из-под леденцов. Этот корпус укрепите на деревянной или металлической ручке длиной 80-100 см.

Если монтаж сделан правильно и все детали исправны, после включения питания (тумблером S1) в наушниках должен быть слышен ровный звуковой сигнал - гудение или писк. Высоту тона подбирают изменением емкости конденсатора С1.

Добившись устойчивой работы генератора, нижнюю часть корпуса, где находятся выступы сердечника трансформатора, приближают к металлическому предмету. Тон звука должен резко измениться. И тем слышнее, чем ближе будет расположен этот предмет. После настройки нижнюю часть корпуса закройте (для предохранения от пыли и грязи) крышкой из плотного картона.

Е. Ефимов

ЮТ 04 1979

Категория: Радиолюбителю / Металлоискатели

www.freeseller.ru

Простой металлоискатель – FROLOV TECHNOLOGY

Простой металлоискатель на трёх транзисторах не заменит Вам мощный аппарат по поиску металла на большой глубине, но может очень пригодится в повседневной жизни, при поиске места прохождения скрытой проводки, труб отопления, и даже поможет найти гвоздь под обоями. Схема этого металлоискателя очень проста, с его изготовлением легко справится любой начинающий радиолюбитель.

Принципиальная схема :

Главным узлом простого металлоискателя является генератор на транзисторе VT1, величина обратной связи которого настраивается переменным резистором R2 на самую границу, при которой ещё не происходит срыва генерации, при приближении металла к катушке L1 происходит сбой в работе генератора. Переменное напряжение с коллектора VT1 через разделительный конденсатор C4 детектируется диодом VD1, когда генератор работает, на базе транзистора VT2 присутствует положительное напряжение которое открывает его, следовательно VT3 полностью закрыт и индикаторный светодиод не светится. В присутствии металла рядом с поисковой катушкой L1, напряжение на базе VT2 пропадает и он закрывается, тем самым открывая транзистор VT3, светодиод начинает светится.

Все транзисторы в этой схеме простого металлоискателя применены однотипные, заменить их можно практически любыми маломощными, например КТ315, BC547 или 2SC828A. Резисторы мощностью 0,125-0,25 ватт, конденсаторы так же подойдут любые малогабаритные, особых требований к конденсаторам и резисторам нет, светодиод HL1 тоже любой марки и цвета. Катушка L1 наматывается одножильным, эмалированным проводом 0,15 мм на каркас из картона или пластика диаметром 8-10 мм и шириной 10 мм, 100 витков провода равномерно укладываем по всей ширине каркаса. Выводы катушки нужно делать минимальной длины, не скручивая вместе впаивать в схему. Батарея питания — обычная «Крона» или 6F22.

Наладки такой простой металлоискатель не требует, после включения, поворачиваем ручку переменного резистора R2 до тех пор, пока не потухнет светодиод HL1, это будет максимальная чувствительность устройства, после того как Вы поднесёте прибор к металлическому предмету светодиод снова загорится, сигнализируя о металле. Удачи Вам в поисках !

www.frocenter.com

Металлоискатель на шести транзисторах

     Этот металлоискатель способен обнаруживать: крупные металлические предметы (железное ведро, крышку от люка, водопроводную трубу) на глубине до одного метра, а также мелкие предметы (монеты или шурупы) на глубине до 15—20 см.

Прибор построен на основе самых распространенных деталей, которые имеются в запасах любого радиолюбителя. Металлоискатель выполнен по известному и широко применяемому в таких приборах принципу биений между частотами двух высокочастотных генераторов. Частота одного из них (опорного) постоянна, а частота второго (поискового) меняется под действием внешних металлических предметов, изменяющих индуктивность его катушки при попадании в зону ее действия.

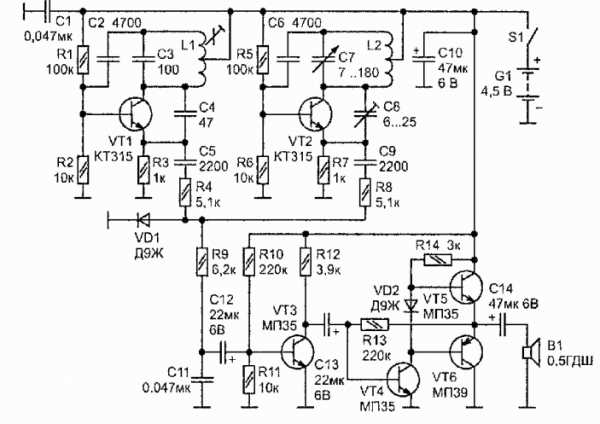

Принципиальная схема металлоискателя показана на рисунке. Опорный генератор выполнен на транзисторе VT1. Частота его колебаний определяется параметрами контура L1C3 и составляет около 1 МГц.

Поисковый генератор выполнен на транзисторе VT2, он тоже вырабатывает сигнал примерно той же частоты. Разница состоит в том, что в контуре опорного генератора используется небольшая катушка с ферритовым сердечником.

Принципиальная схема металлоискателя.

Поэтому на ее индуктивность внешние металлические предметы практически не оказывают существенного действия.

Катушка контура поискового генератора намотана на большем каркасе в виде рамки. Она не имеет сердечника. В результате ее индуктивность сильно меняется при ее приближении к металлическому объекту, который в этом случае начинает выполнять функции перемещающегося сердечника.

Сигналы от обоих генераторов поступают на диодный смеситель на диоде VD1. В результате на конденсаторе С12 получается продукт вычитания частот генераторов.

Чем ближе величины этих частот, тем ниже звуковой тон на этом конденсаторе, а чем более отличаются частоты генераторов, тем выше тон звука в динамике В1, на который поступает сигнал (продукт работы диодного смесителя).

Сигнал поступает через низкочастотный усилитель на транзисторах ѴТЗ—ѴТ6.

При помощи переменного конденсатора С7 поисковый генератор можно настроить таким образом, чтобы при отсутствии поблизости металлических предметов тон звука в динамике был самым низким.

Затем при приближении катушки L2 к металлу частота генератора на ѴТ2 начинает изменяться. Разность частот генераторов увеличивается, а следовательно, тон в динамике будет подниматься. При точном нахождении металла звук перейдет в пронзительный писк.

Катушку L1 следует наматывать на ферритовом стержне диаметром 8 мм, например, от магнитной антенны радиоприемника. Длина стержня уменьшена до 30 мм.

Предварительно на стержень нужно надевать каркас — гильзу, склеенную из ватмана, которая перемещается по нему с некоторым трением.

Катушка L1 должна содержать 110 витков провода ПЭВ диаметром 0,2—0,3 мм. Отвод необходимо сделать от 16-го витка считая от коллектора VT1.

Катушка L2 — поисковая. Ее нужно намотать на каркасе, представляющем собой рамку размерами 120 х 220 мм, сделанную из оргстекла, пластмассы или дерева.

Намотку нужно вести проводом ПЭВ диаметром 0,4 х 0,6 мм. Катушка должна содержит 45 витков с отводом от 10-го, считая от коллектора VT2.

Катушку необходимо соединить с основным блоком трехжильным экранированным проводом. Катушка должна быть расположена на расстоянии около 1 метра от основного блока (закреплена на алюминиевой трубке или деревянной рейке).

Сам прибор (основной блок, содержащий генератор на VT1 и УЗЧ с динамиком и батареей питания) можно смонтировать в корпусе от радиоприемника. От этого же приемника целесообразно использовать:

  • динамик;
  • переменный конденсатор;
  • стержень для катушки L1.

Конструкция может быть и другой, все зависит от возможностей и желания.

Конденсатор С7 может быть с минимальной емкостью не более 10 пФ, и максимальной не менее 150 пФ.

Транзисторы КТ315 можно заменить на КТ3102 или КТ312, КТ316. Транзисторы МП35 можно заменить на МП35—МП38, а транзистор МП39 на МП39—МП42.

Диоды Д9 — с любой буквы, или Д2, Д18, ГД507. Динамик — любой сопротивлением от 4 Ом до 100 Ом, например, динамик от радиоприемника или головные телефоны. Батарея питания на 9 В, можно использовать «Крону» или подходящий аккумулятор.

Питание от сетевого источника 220 В не желательно, потому что при этом возникает фон переменного тока и понижается чувствительность прибора в целом.

Настройка заключается в подстройке катушки L1 таким образом, чтобы при среднем положении ротора конденсатора С7 и при отсутствии внешних металлических предметов в динамике был слышен звук самого низкого тона.

В дальнейшем при работе подстройка перед началом поиска будет производится конденсатором С7.

При отсутствии колебаний от генератора на VT1 нужно подобрать номинал С4 или (и) подстроить режим работы каскада подбором номинала R2. Если не возбуждается генератор на VT2, нужно подстроить С8 и подогнать режим работы транзистора подбором номинала R6.

Прибор отличается высокой чувствительностью, и работа с ним требует определенных навыков. Так что нужно потренироваться.

При работе важно учитывать, что при приближении к черным металлам (железо, сталь, чугун) частота генератора на VT2 уменьшается, а при приближении к цветным — возрастает.

Корякин-Черняк С.Л. Семьян А.П.

Металлоискатели своими руками. Как искать, чтобы найти монеты, украшения, клады.

radiofanatic.ru

Металлоискатель на 3 транзисторах » Полезные самоделки


Простой металлоискатель на 3-х транзисторах способен обнаружить в грунте пятикопеечную монету на глубине около 2 см, а более крупные предметы - на глубине в несколько десятков сантиметров.


\

Металлоискатель состоит из двух генераторов ВЧ, собранных на транзисторах T2 и Т3, и детектора - усилителя на транзисторе Т1, Индикатором служат головные телефоны. В качестве колебательного контура L1C3 можно использовать любой из имеющихся в продаже контуров ПЧ (на 465 кГц) с отводом от части витков (например, от радиолы «Урал-57»). Можно использовать весь фильтр в сборе с экраном или же снять лишь броневой сердечник с катушкой и прикрепить его непосредственно к монтажной плате металлоискателя. Экранировать необязательно.

Обмотка катушки индуктивности L2 намотана проводом ПЭЛ 0,38 на деревянном или пластмассовом кольце диаметром 250 мм и содержит 31 виток (отвод от 10 витка сверху по схеме).


Рис.1. Принципиальная электрическая схема металлоискателя на 3 транзисторах.

Конденсатор С6 - керамический КПК-3. Можно взять конденсатор меньшей ёмкости, но тогда при налаживании придётся параллельно ему подключить конденсатор постоянной ёмкости. Конденсаторы С5 и С9 бумажные (например, МБМ, БМ). Остальные конденсаторы керамические или слюдяные. Резисторы могут быть любые, в том числе и УЛМ. Источником питания служит батарея для карманного фонаря (КВС-Л-0,5) Вместо транзисторов П13 можно применить П14-П16 с В около 30.

Когда катушка металлоискателя приближается к металлическому предмету, частота генератора на транзисторе Т3 изменяется. Частота другого генератора (Т2) остаётся прежней. В результате, частота биений, воспроизводимых телефоном, изменяется.

Кольцевой каркас катушки L2 прикреплён к деревянному бруску шириной 40 мм, толщиной 15 мм. Длина его выбирается такой, чтобы можно было не нагибаясь вести обследование поверхности грунта. Нижняя часть бруска имеет трапециевидный вырез, в который и помещена рамка металлоискателя с намотанной на ней катушкой L2. В вырез плотно вставляется деревянный клин, предварительно смазанный столярным клеем. Нужно обратить особое внимание, на то чтобы рамка была жестко фиксирована на бруске-держателе. В противном случае небольшие перемещения рамки относительно бруска будут приводить к дополнительному (ложному) изменению тона биений.

На расстоянии 200-300 мм от рамки на узкой стороне бруска-держателя крепится конденсатор С6. Монтажная плата прикреплена к другой боковой стороне, здесь же расположен и выключатель питания. Батарея питания помещена на нижней широкой стороне держателя. Ток, потребляемый от батареи, не превышает 4 мА.

Выводы, соединяющие рамку металлоискателя с монтажной платой, выполнены из того же провода, каким намотана рамка. Экранировать металлоискатель не нужно.

Если после сборки металлоискателя и его включения, вращением ротора конденсатора С6 не удаётся добиться того, чтобы в телефонах прослушивались биения, частота которых менялась бы по мере поворота ротора, то можно увеличить ёмкость конденсатора С7 до 200 пф. Если и после этого не слышно тона биений, следует закоротить конденсатор С7. Услышав тон биений, надо добиться того, чтобы появление тона соответствовало середине диапазона изменения ёмкости конденсатора С6, это достигается более тщательным подбором ёмкости конденсатора С7.

Металлоискателем следует пользоваться так: надеть головные телефоны и включить питание. Вращая ось конденсатора С6, следует, приближая рамку металлоискателя к поверхности грунта, добиться возникновения возможно более низкого тона биений. После этого рамку перемещают параллельно поверхности. При повышении частоты, рамку начинают медленно перемещать над тем местом, где наблюдается повышение частоты, чтобы более точно определить место расположения металла. При этом кратковременное повышение частоты чётко выделяется на фоне монотонного звука.

При поиске мелких предметов лучше водить рамкой не параллельно поверхности, а расположить её боковой поверхностью вплотную к земле.

Влажный грунт, в отличие от металла, понижает тон биений, поэтому при изменяющейся влажности грунта может возникать необходимость в регулировке ёмкости конденсатора С6 в процессе поиска.

Б. Заливадный
