Самодельная паяльная станция с феном своими руками: схема

Для создания неразъемных соединений применяют несколько технологий. Одна из них это пайка. От традиционной сварки ее отличают низкие температуры, соединение между собой выполняют с помощью специального материала – припоя. В процессе пайки, расплавленный припой наносят на соединяемые детали, по мере остывания, он затвердевает и заготовки соединяются  между собой.

Пайку выполняют с использованием различных устройств – электрического паяльника, паяльной станции и пр.

Паяльная станция с феном своими руками

Принцип работы и общие характеристики

Паяльная станция, а иногда ее называют станком или установкой это устройство, которое широко применяют и в быту, и в электронике, и электротехнике. Основное предназначение этого оборудования – групповая или единичная пайка деталей.

В конструкцию этого оборудования входят следующие компоненты:

  1. Блок управления, который контролирует рабочие параметры работы устройства.
  2. Паяльник, предназначенный для выполнения пайки.
  3. Пинцет, участвующий в сборке/разборке элементов, устанавливаемых на печатную плату.
  4. Фен, который предназначен для нагрева сборочного места. Его можно использовать для выполнения как единичных, так и групповых операций.
  5. Источник тепла, используемый для нагрева печатной платы для определенной в технологическом процессе температуры.
  6. Прибор для удаления лишнего олова.
  7. Вспомогательную оснастку – подставки и пр.
  8. Браслеты, которые снимают статическое напряжение.

Самодельная паяльная станция

Самые простые станции включают в себя паяльники, контролирующего прибора и подставки под паяльник. Ключевое отличие станции с феном от традиционного паяльника заключается в том, использование этого станка позволяет не только соединять между собой детали, но, при этом оптимизировать температурный режим. В состав станции входят различные приспособления, которые не только повышают производительность, но и обеспечивают безопасность работника.

И конечно нельзя забывать то, что паяльные станции с феном оснащены приспособлением для снятия статического напряжения.

Характеристики, а так же принципы работы станции с феном не отличаются большой сложностью, и это позволяет, соорудить паяльную станцию с феном своими руками.

Рекомендации по сборке самодельной паяльной станции с феном

Ключевое требование, которое можно предъявить к самодельной паяльной станции с феном можно сформулировать следующим образом – она должна обеспечить поток воздуха разогретый до температуры не менее 850 ⁰C. При этом мощность нагревательного элемента в паяльной станции не должна превышать 2,6 кВт.

Кроме этого, все компоненты этого паяльного станка с феном не должны иметь высокую стоимость и быть доступными. Кстати, бытовые фены не отвечают ни одному этому требованию. Чаще всего домашние мастера стремятся изготовить или ручной, или стационарный термофен.

Как ни странно, стационарное изделие собрать легче. Это вызвано следующими причинами – ни кто не ограничивает мастера в габаритно – весовых характеристиках. Нет необходимости в изготовлении пистолетной рукояти, которая необходима для управления прибором.

Схема электропитания паяльного фена

Термофен, в стационарном исполнении работает следующим образом – излучатель тепла стоит неподвижно на рабочем столе, а перемещать необходимо деталь. Такое решение приводит к осложнениям во время выполнения пайки. Для повышения эффективности пайки, целесообразно использовать ручной паяльник (термофен). Такой прибор должен иметь небольшие размеры, а  управлять им можно незащищенными руками.

Один из главных вопросов, который встанет перед мастером, решившимся собрать паяльную станцию своими руками, звучит примерно так, какой нагревательный инструмент целесообразно использовать. Как уже отмечалось, компоненты из которых состоит бытовой фен не отвечают требованиям, которые предъявляются к устройствам этого типа. Поэтому, использовать их при создании самодельной паяльной станции недопустимо.

Практика создания самодельных станций говорит о том, что самый оптимальный вариант – это самостоятельное изготовление нагревателя из нихромовой проволоки. Ее сечение должно находится в диапазоне от 0,4 до 0,8 мм. При этом надо понимать, что использование проволоки большего сечения позволит обеспечить больший запас мощности, но получить при этом необходимую для работы температуру будет довольно сложно.

Спираль нагревателя из нихромовой проволоки

По определению нагреватель не должен быть большим. Для этого нагревательная спираль не должна превышать 4 – 8 мм, по внешнему диаметру. В качестве основания, на котором будет зафиксирован нагревательный элемент необходимо, использовать материал с высокой стойкостью к воздействию высокой температуры. Это может керамика. Кстати, вполне может подойти деталь такого плана, устанавливаемая в бытовом фене.

В качестве нагнетателя можно установить вентилятор небольшого размера. Кстати, его тоже можно снять со старого фена.

Вентилятор должен обеспечить поток воздуха в пределах 20-30 литров в минуту. Еще один вариант – воздушный компрессор для аквариумов. Для повышения его производительности необходимо дополнить его ресивером. Для него можно использовать обыкновенную пластиковую бутылку.

Изготовление корпуса для фена можно выполнить исходя из нескольких вариантов. Можно использовать материалы, которые показывают высокую стойкость к воздействию температуры, например, керамику, но такое решение приведет к удорожанию конструкцию. Можно ее удешевить, используя частичную теплоизоляцию канала, по которому продвигается горячий воздух.

Корпус термофена для пайки

Для корпуса самостоятельно изготавливаемого термофена можно использовать корпус от бытового прибора. Существуют некоторые условия – так, корпус должен быть достаточно объемным, а сопло необходимо выполнять из термостойких материалов или из металлов.

Другая забота, которая встанет перед мастером, это обеспечение работоспособности устройства. В частности, в конструкцию самодельного устройства должен входить пусковой механизм (выключатель) и элемент, отвечающий за регулировку параметров потока воздуха, а именно скорости его движения и его температуры. Для решения этих задач в электрической схеме должны быть установлены реостаты, которые позволяют выполнять плавную настройку мощности.

Сборку изделия начинают с изготовления спирали. При ее намотке необходимо учитывать, что ее сопротивление должно находиться в районе от 75 до 95 Ом. Спираль должна быть намотана на надежный изолятор, а сверху ее необходимо закрыть изолятором, например, асбест или стекловолокно. После сборки этого узла концы спирали должны выходить наружу.

Готовый элемент должен быть установлен в предварительно подготовленный канал корпуса, то есть он должен быть выложен слоем тепловой изоляции. После установки спирали на место ее можно соединять с силовой проводкой, в состав, которой входит выключатель.

ВАЖНО! При выполнении работ необходимо постоянно помнить о тепловой изоляции.

В тыльной части корпуса необходимо смонтировать воздушный нагреватель. Если габариты нагнетателя не позволяют установить его в корпус, то вполне возможно его закрепить с внешней стороны. Для подачи воздуха необходимо присоединить воздуховод.

Правила пользования и техника безопасности

При работе необходимо строго соблюдать технику безопасности и правила использования подобных устройств. Во-первых, необходимо соблюдать противопожарную безопасность.

При работе недопустимо резко изменять температуру в нагревательном элементе.

Во время работу необходимо соблюдать осторожность и не допускать касания нагретых элементов. Недопустимо попадание влаги на корпус и внутрь термофена.

Насадки можно заменять только после того, как фен остынет.

Рабочее место должно хорошо проветриваться.

Схема паяльной станции своими руками, элементная база

Ключевой инструмент паяльной станции является паяльник. Если при самостоятельной сборке станции можно использовать какие-то элементы, снятые, например, с отслуживших свой срок бытовых приборов. То паяльник без всяких споров должен быть новый. Многие мастера отдают предпочтение изделиям Solomon и некоторым другим.

Схема паяльной станции

После подбора паяльника можно приступит к выбору диодного моста для электрической схемы и трансформатора. Для того, что бы получить напряжение в 5 В необходим линейный стабилизатор с хорошим охлаждением. В качестве альтернативного варианта можно рассмотреть использование трансформатора, у которого есть в наличии обмотка, которая необходима для обслуживания цифрового блока.

Принципиальную схему самодельного устройства можно поискать на специализированных форумах.

Назначение кнопок и варианты прошивки

На передней панели станции должны быть установлены кнопки управления, отвечающие за исполнение следующих функций:

  • Понижение/повышение температуры с определенным шагом, например в 5 или 10 градусов.
  • Установку заранее подобранных режимов.

Настройка паяльной станции

Вместо кнопок управления можно использовать внешний прибор (программатор) или выполнить прошивку внутри схемы. Настроить температуру довольно просто.

Регулятор температуры низковольтных паяльников

Новички могут попробовать свои силы собрав упрощенную схему. По сути – это та же станция, только с ограниченными возможностями. Так как в ней будет несколько другая начинка. Она может работать с 12-ти вольтовыми паяльниками или устройств собранных на основании микропаяльника.

В основании такой схемы лежит устройства регулятора сетевого паяльного устройства. Она имеет 16 уровней настройки параметров температуры.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите

Ctrl+Enter.

stankiexpert.ru

САМОДЕЛЬНАЯ ПАЯЛЬНАЯ СТАНЦИЯ

   Цифровая паяльная станция. Зачем она нужна и каковы её преимущества? Причин много: кому-то надоели отслоившиеся дорожки, кто-то подогревает паяльник зажигалкой или на газу, так как не может выпаять массивную деталь, у кого-то пробивает спираль на корпус и бьется током, кому-то нужно очень точно контролировать температуру жала паяльника, а кто просто хочет перейти на современную SMD элементную базу.

   Чем отличается паяльная станция от обычного паяльника, или даже паяльника с регулятором? В паяльной станции есть, говоря нашими терминами, обратная связь. При касании жалом массивной детали температура жала падает, соответственно уменьшается напряжение на выходе термопары. Это падение напряжения, усиленное ОУ, поступает на микроконтроллер, и он сразу же подает на нагреватель больше мощности, повышая температуру жала (точнее напряжение на выходе ОУ) до того уровня, который записан в память. Прочитав данную статью, собрав необходимую комплектацию, и не забыв предварительно прошить контроллер, вы в последний раз воспользуетесь своими старыми, надоевшими и не совершенными паяльниками, перейдя на более профессиональный уровень пайки схем. Итак, представляю вашему вниманию самодельную цифровую паяльную станцию. Функционально схема состоит из двух частей – блока контроля и блока индикации.


   В авторском варианте стабилизатор 7805 подключен к диодному мосту, выход с которого идет на нагрев паяльника, но там минимум 24 вольта. Поэтому лучше использовать для этих целей более низковольтную обмотку трансформатора, если такова имеется, или отдельный источник питания, в качестве которого я использовал ЗУ от мобильного телефона. Если зарядное выдает стабильно 5 вольт, то можно отказаться от применения стабилизатора.


   Почти все детали размещены на одной плате. Схема, печатка и прошивки взяты с сайта radiokot. Скачать их можно в архиве. Диодный мост и электролитический конденсатор находятся вне платы. В центре диодного моста имеется отверстие, с помощью которого он закреплен на корпусе паяльной станции. Электролит припаян прямо на него.


   Комплектация: ATmega8, LM358, IRFZ44, 7805, рассыпуха, трехразрядный светодиодный семисегментный индикатор А-563G-11, пять тактовых кнопок (можно и три) и пятивольтовый биппер со встроенным генератором. Номиналы элементов:

  R1 - 1M
  R2 - 1k
  R3 - 10k
  R4 - 82k
  R5 - 47k
  R7, R8 - 10k
  R индикатора -0.5k
  C3 - 1000mF/50v
  C2 - 200mF/10v
  C - 0,1mF
  Q1 - IRFZ44
  IC4 – 78L05ABUTR

   Диодные мосты использовал разные, главное чтобы тянули по току. Трансформаторы - ТС-40. Правда подключаю только одну половинку трансформатора, поэтому он греется, но работает уже пару лет. В принципе, можно использовать простой импульсный блок питания, с запасом по мощности, чтобы избежать применения кулеров. В таком случае можно будет использовать компактный, недорогой пластиковий корпус. Плюс биппера подключается к 12-му выводу микроконтроллера (или к 14-му в случае применения контроллера в ДИП корпусе). Минус подключается на землю.


   Технические характеристики паяльной станции. Температура от 50 до 500гр, (нагрев до 260гр примерно 30 секунд), две кнопки +10гр и -10гр температуры, три кнопки памяти - длинное нажатие (до моргания) - запоминание установленной температуры (ЕЕ), короткое - установка температуры из памяти. После подачи питания схема в спящем режиме, после нажатия кнопки - включается установка из первой ячейки памяти. При первом включении температуры в памяти 250, 300, 350 градусов. На индикаторе моргает установленная температура, затем бежит и потом горит температура жала с точностью до 1*С в реальном времени (после нагревания иногда забегает на 1-2*С вперед, потом стабилизируется и изредка поскакивает на +-1*С). Через 1 час после последней манипуляции с кнопками засыпает и остывает (реально может вырубиться и раньше). Если температура более 400*С, засыпает через 10 минут (для сохранности жала). Бипер пикает при включении, нажатиях кнопок, записи в память, достижении заданной температуры, три раза предупреждает перед засыпанием (двойной бип), и при засыпании (пять-бип). После сборки паяльную станцию необходимо откалибровать. Калибруется она с помощью подстроечника R5 и термопары, которая идет в комплекте со многими мультиметрами. У меня DT-838. Сверял с промышленной термопарой. Точность показаний порадовала.

Фузы:


   Теперь о паяльниках. В нашей самодельной станции можно применять паяльники от паяльных станций разных производителей. В своём варианте использую ZD-929 на 24 Вольта и 48 Ватт.

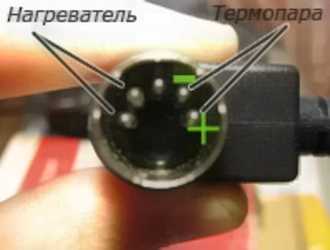

   Вот распиновка его разъема:


   и LUKEY, модель не знаю, но тоже на такое напряжение:


   Позже выяснилось, что LUKEY значительно уступает своим качеством и мощностью. За непродолжительное время эксплуатации в нем полетела термопара. Кроме того, он слабее ZD-929. Разъем люкея такой же, как компьютерный PS/2, поэтому его сразу же отрезал и заменил на РШ2Н-1-17. Так понадежней будет.


   Сопротивление нагревателя – 18 Ом, сопротивление термопары 2 Ома. У термопары необходимо соблюдать полярность. "+” термопары идет на R3, "–" на массу. Полярность термопары можно определить тестером, установив его на 200 мВ и прогревая паяльник зажигалкой. Итак, мы перешли на новейшие монтажные технологии, а что дальше? А теперь необходимо прочесть правила эксплуатации, чтобы не запороть дорогостоящих, зато долго работающих жал.

1. Многослойные паяльные наконечники не требуют (и не допускают) никакой заточки.

2. Неоправданно высокая температура сокращает срок службы наконечника. Используйте минимально возможную температуру.

3. Мягкая очистка наконечника от нагара производится о влажную целлюлозную губку, так как оксиды и карбиды из припоя и флюсов могут образовать загрязнение наконечника, приводящее к ухудшению качества пайки и снижению теплопередачи.

4. При непрерывной работе, не реже раза в неделю необходимо снимать наконечник и полностью очищать его от окислов. Припой на наконечнике должен оставаться даже в холодном состоянии.

5. Недопустимо пользоваться агрессивными флюсами, содержащими хлориды или кислоты. Используйте канифольные флюсы.

   Пару слов о "мягкой целлюлозной губке”. Ее вы должны приобрести там же, где покупали паяльник. Но не спешите тыкать в нее жалом. Перед этим ее необходимо намочить, в результате чего она разбухнет, и выжать. Теперь губка готова к эксплуатации. В крайнем случае вместо губки можно использовать Х/Б салфетку.

   Вот мы и подошли к концу. Теперь самое интересное – фотографии готовых девайсов.
Самодельной станции:

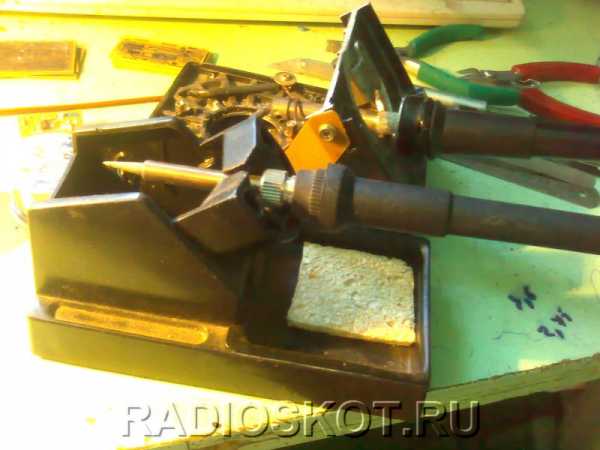

   Модернизированный под изогнутые жала местного радиозавода ZD-929 в подставке из двух винчестеров:


   Люкей в покупной подставке. Визуально подставка похожа на аналогичную фирмы Pace (на что я и повелся при заказе), но только вместо литого металла там пластик:


   Конструкцию собрал и испытал: Troll

   Форум по радиолюбительским технологиям

   Обсудить статью САМОДЕЛЬНАЯ ПАЯЛЬНАЯ СТАНЦИЯ




radioskot.ru

Simple Solder MK936. Простая самодельная паяльная станция своими руками

В интернете очень много схем различных паяльных станций, но у всех есть свои особенности. Одни сложны для новичков, другие работают с редкими паяльниками, третьи не закончены и т.д. Мы сделали упор именно на простоту, низкую стоимость и функциональность, чтобы каждый начинающий радиолюбитель смог собрать такую паяльную станцию.
Обратите внимание, что у нас также есть версия этого устройства на SMD-компонентах!

Для чего нужна паяльная станция

Обычный паяльник, который включается напрямую в сеть просто греет постоянно с одинаковой мощностью. Из-за этого он очень долго разогревается и никакой возможности регулировать температуру в нем нет. Можно диммировать эту мощность, но добиться стабильной температуры и повторяемости пайки будет очень сложно.
Паяльник, подготовленный для паяльной станции имеет встроенный датчик температуры и это позволяет при разогреве подавать на него максимальную мощность, а затем удерживать температуру по датчику. Если просто пытаться регулировать мощность пропорционально разности температур, то он будет либо очень медленно разогреваться, либо температура будет циклически плавать. В итоге программа управления обязательно должна содержать алгоритм ПИД-регулирования.
В своей паяльной станции мы, конечно, использовали специальный паяльник и уделили максимум внимания стабильности температуры.

Паяльная станция Simple Solder MK936

Технические характеристики

  1. Питание от источника постоянного напряжения 12-24В
  2. Потребляемая мощность, при питании 24В: 50Вт
  3. Сопротивление паяльника: 12Ом
  4. Время выхода на рабочий режим: 1-2 минуты в зависимости от питающего напряжения
  5. Предельное отклонение температуры в режиме стабилизации, не более 5ти градусов
  6. Алгоритм регулирования: ПИД
  7. Отображение температуры на семисегментном индикаторе
  8. Тип нагревателя: нихромовый
  9. Тип датчика температуры: термопара
  10. Возможность калибровки температуры
  11. Установка температуры при помощи экодера
  12. Светодиод для отображения состояния паяльника (нагрев/работа)

Принципиальная схема

Схема предельно простая. В основе всего микроконтроллер Atmega8. Сигнал с оптопары подается на операционный усилитель с регулируемым коэффициентом усиления (для калибровки) и затем на вход АЦП микроконтроллера. Для отображения температуры использован семисегментный индикатор с общим катодом, разряды которого включены через транзисторы. При вращении ручки энкодера BQ1 задается температура, а в остальное время отображается текущая температура. При включении задается начальное значение 280 градусов. Определяя разницу между текущей и требуемой температурой, пересчитав коэффициенты ПИД-составляющих, микроконтроллер при помощи ШИМ-модуляции разогревает паяльник.
Для питания логической части схемы использован простой линейный стабилизатор DA1 на 5В.

Принципиальная схема Simple Solder MK936

Печатная плата

Печатная плата односторонняя с четырьмя перемычками. Файл печатной платы можно будет скачать в конце статьи.

Печатная плата. Лицевая сторона

Печатная плата. Обратная сторона

Список компонентов

Для сборки печатной платы и корпуса потребуются следующие компоненты и материалы:

  1. BQ1. Энкодер EC12E24204A8
  2. C1. Конденсатор электролитический 35В, 10мкФ
  3. C2, C4-C9. Конденсаторы керамические X7R, 0.1мкФ, 10%, 50В
  4. C3. Конденсатор электролитический 10В, 47мкФ
  5. DD1. Микроконтроллер ATmega8A-PU в корпусе DIP-28
  6. DA1. CСтабилизатор L7805CV на 5В в корпусе TO-220
  7. DA2. Операционный усилитель LM358DT в корпусе DIP-8
  8. HG1. Семисегментный трехразрядный индикатор с общим катодом BC56-12GWA.Также на плате предусмотрено посадочное место под дешевый аналог.
  9. HL1. Любой индикаторный светодиод на ток 20мА с шагом выводов 2,54мм
  10. R2,R7. Резисторы 300 Ом, 0,125Вт — 2шт
  11. R6, R8-R20. Резисторы 1кОм, 0,125Вт — 13шт
  12. R3. Резистор 10кОм, 0,125Вт
  13. R5. Резистор 100кОм, 0,125Вт
  14. R1. Резистор 1МОм, 0,125Вт
  15. R4. Резистор подстроечный 3296W 100кОм
  16. VT1. Полевой транзистор IRF3205PBF в корпусе TO-220
  17. VT2-VT4. Транзисторы BC547BTA в корпусе TO-92 — 3шт
  18. XS1. Клемма на два контакта с шагом выводов 5,08мм
  19. Клемма на два контакта с шагом выводов 3,81мм
  20. Клемма на три контакта с шагом выводов 3,81мм
  21. Радиатор для стабилизатора FK301
  22. Колодка для корпуса DIP-28
  23. Колодка для корпуса DIP-8
  24. Разъем для подключения паяльника
  25. Выключатель питания SWR-45 B-W(13-KN1-1)
  26. Паяльник. О нем мы еще позже напишем
  27. Детали из оргстекла для корпуса (файлы для резки в конце статьи)
  28. Ручка энкодера. Можно купить ее, а можно напечатать на 3D-принтере. Файл для скачивания модели в конце статьи
  29. Винт М3х10 — 2шт
  30. Винт М3х14 — 4шт
  31. Винт М3х30 — 4шт
  32. Гайка М3 — 2шт
  33. Гайка М3 квадратная — 8шт
  34. Шайба М3 — 8шт
  35. Шайба М3 гроверная — 8шт
  36. Также для сборки потребуются монтажные провода, стяжки и термоусадочная трубка

Вот так выглядит комплект всех деталей:

Комплект деталей для сборки паяльной станции Simple Solder MK936

Монтаж печатной платы

При сборке печатной платы удобно пользоваться сборочным чертежом:

Сборочный чертеж печатной платы паяльной станции Simple Solder MK936

Подробно процесс монтажа будет показан и прокомментирован в видео ниже. Отметим только несколько моментов. Необходимо соблюдать полярность электролитических конденсаторов,светодиода и направление установки микросхем. Микросхемы не устанавливать до тех пор, пока корпус полностью не собран и не проверено питающее напряжение. С микросхемами и транзисторами необходимо обращаться аккуратно, чтобы не повредить их статическим электричеством.
После того, как плата собрана, она должна выглядеть вот так:

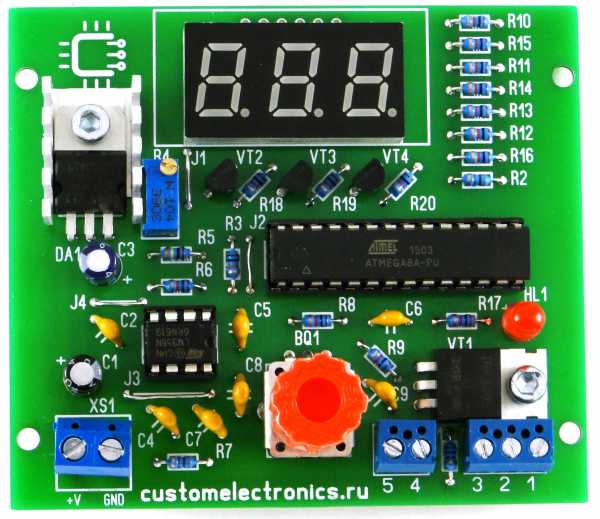

Печатная плата паяльной станции в сборе

Сборка корпуса и объемный монтаж

Монтажная схема блока выглядит следующим образом:

Монтажная схема паяльной станции

То есть осталось всего навсего подвести к плате питание и подключить разъем паяльника.
К разъему паяльника требуется припаять пять проводов. К первому и пятому красные, к остальным черные. На контакты надо сразу надеть термоусадочную трубку, а свободные концы проводов залудить.
К выключателю питания следует припаять короткий (от переключателя к плате) и длинный (от переключателя к источнику питания) красные провода.
Затем выключатель и разъем можно установить на лицевую панель. Обратите внимание, что выключатель может входить очень туго. При необходимости доработайте лицевую панель надфилем!

Подключение разъема паяльника

Далее необходимо скрутить винтами левую и заднюю стенки корпуса. Помните, что оргстекло — хрупкий материал, и не перетягивайте резьбовые соединения!

Сборка корпуса паяльной станции

На следующем этапе все эти части собираются вместе. Устанавливать контроллер, операционный усилитель и прикручивать лицевую панель не нужно!

Сборка корпуса паяльной станции

Прошивка контроллера и настройка

HEX-файл для прошивки контроллера вы сможете найти в конце статьи. Фьюз-биты должны остаться заводскими, то есть контроллер будет работать на частоте 1МГц от внутреннего генератора.
Первое включение следует производить до установки микроконтроллера и операционного усилителя на плату. Подайте постоянное напряжение питания от 12 до 24В (красный должен быть "+", черный "-") на схему и проконтролируйте, что между выводами 2 и 3 стабилизатора DA1 присутствует напряжение питания 5В (средний и правый выводы). После этого отключите питание и установите микросхемы DA1 и DD1 в панельки. При этом следите за положением ключа микросхем.
Снова включите паяльную станцию и убедитесь, что все функции работают правильно. На индикаторе отображается температура, энкодер ее изменяет, паяльник нагревается, а светодиод сигнализирует о режиме работы.
Далее необходимо откалибровать паяльную станцию.
Оптимальный вариант при калибровке – использование дополнительной термопары. Необходимо выставить требуемую температуру и проконтролировать ее на жале по эталонному прибору. Если показания различаются, то произведите подстройку многооборотным подстроечным резистором R4.
При настройке помните, что показания индикатора могут отличаться незначительно от фактической температуры. То есть, если вы установили, например, температуру "280", а показания индикатора в небольшой степени отклоняются, то по эталонному прибору вам нужно добиваться именно температуры 280°С.
Если под рукой нет контрольного измерительного прибора, то можно установить сопротивление резистора около 90кОм и потом подбирать температуру опытным путем.
После того, как паяльная станция проверена, можно аккуратно, чтобы не потрескались детали, установить лицевую панель.

Паяльная станция в сборе

Паяльная станция в сборе

Видео работы

Мы сняли краткое видео-обзор


…. и подробное видео, на котором показан процесс сборки:

Заключение

Это простая паяльная станция сильно изменит ваше впечатление о пайке, если вы паяли до этого обычным сетевым паяльником. Вот так она выглядит, когда сборка завершена.
О паяльнике надо сказать еще пару слов. Это самый простой паяльник с датчиком температуры. У него обычный нихромовый нагреватель и самое дешевое жало. Мы рекомендуем вам сразу приобрести для него сменное жало. Подойдет любое с внешним диаметром 6,5мм, внутренним 4мм, и длиной хвостовика 25мм.

Паяльник в разобранном виде с запасным жалом

Файлы для скачивания

Печатная плата в формате Sprint Layout
Прошивка для микроконтроллера
Файл для резки оргстекла
Модель ручки энкодера для 3D-печати

UPD

Выложенные выше файлы устарели. В текущей версии мы обновили чертежи для резки оргстекла, изготовления печатной платы, а также обновили прошивку, чтобы убрать мерцание индикатора. Обратите внимание, что для новой версии прошивки требуется включить CKSEL0, CKSEL2, CKSEL3, SUT0, BOOTSZ0, BOOTSZ1 и SPIEN (то есть изменить стандартные настройки).
Печатная плата в формате Sprint Layout V1.1
Прошивка для микроконтроллера V1.1
Файл для резки оргстекла V1.1

Также эту паяльную станцию можно приобрести в виде набора для самостоятельной сборки в нашем магазине и у наших партнеров GOOD-KITS.ru и ROBOTCLASS.ru.

www.customelectronics.ru

Самодельная паяльная станция | Все своими руками

Давненько хочу себе паяльную станцию, а точнее паяльник с термостабилизацией. У нас такие паяльники стоят от 3500р, дорого конечно и жалко отдать такие деньги. Зато продаются сами паяльники от станций и стоят они копейки. Купил себе самый простой паяльник за 500р LUT0035, в интернете об этой модели ничего нет, только на этикетке паяльника указанно 24В 48В. Привез его домой и начал мудрить. Первым делом определил параметры для своей паяльной станции:
— Регулировка температур 180-360C
— Ограничение тока потребления для паяльника
— Возможность выводить паяльник в режим ожидания
Параметры определил и перешел к схематике

Собирать все решил на ШИМ TL494 в ней есть все что надо: два компоратора ошибок и регулировка скважности через 4 ножку DT. Уже развел схему, рассчитал почти всю обвязку вокруг TL494 и оказалось что мне ее будет мало. Паяльник, что я приобрел, для определения температуры использует термопару вместо терморезистора и мне пришлось добавить усилитель напряжения на дополнительном ОУ LM358. В итоге получилась вот такая схемка

Схема самодельной паяльной станции

В схеме ничего особого. С Термопары берется напряжение равное примерно 0.025В при 350C и умножается с помощью усилителя на LM358 примерно в 140 раз и делится пополам делителем R6R16
C помощью переменного резистора R8 выставляется нужное пороговое напряжение на 2 ноге компоратора ошибки равное примерно 1,75В. Пока потенциалы между первой и второй ногой не уровняются ШИМ будет моделировать импульсы на управляющем транзисторе T1. Транзистор брал IRF630

Кнопка S1 устанавливается на рычаг-подставку для паяльника, когда кнопка замкнута ширина импульсов ограничивается и ток потребление падает примерно в двое, что экономит ресурс паяльника

R12R13 делитель определяющий ток потребления, настроен на напряжение 0,2В, Что при шунте 0,1Ом поддерживает ток примерно 2А. Ток захотел ограничивать да бы экономить ресурс паяльника и трансформатора
Трансформатор взял с двумя последовательными обмотками по 17В с общей точкой и сделал однополярный двухпериодный выпрямитель с емкостью фильтра 4700мкФ, Питание микросхем через Крен 7812


Для индикации нагрева поставил параллельно нагревателю светодиод красного цвета.

Ну и парочка фото паяльной станции

В принципе все на этом, все элементарно. Паяльник работает как положено. С комнатной температуры до 200C нагревается за 85сек, до 350С — примерно 215сек

Пробовал расплавить тугоплавкий припой, который 25Вт сетевой паяльник не мог взять. Станция расплавила без проблем, массивные дорожки и детали типа КУ202 в железном корпусе паяются легко

В общем самодельной паяльной станцией остался доволен. Единственное не устраивает жало паяльника, нужно прикупить что то удобное

Печатная плата паяльной станции

Скачать печатную плату
Прочитайте Получить пароль от архива
С ув. Admin-чек

Загрузка...

Полезные материалы по этой теме:


Навигация по записям

rustaste.ru

Паяльная станция.

Обзор устройства паяльной станции Lukey 936D

Мой рассказ о паяльной станции в первую очередь адресован тем, кто ещё не имеет таковой и, возможно, желает в ближайшее время её купить.

Действительно, не каждый начинающий радиолюбитель начал практическое знакомство с электроникой, имея под рукой паяльную станцию. Многие учились паять и обычным электрическим паяльником.

Свой рассказ о паяльных станциях я начну с обзора паяльной станции Lukey 936D. Да, в продаже полно комбинированных паяльных станций (паяльник + фен), но термовоздушную паяльную станцию я купил ранее. Поэтому мой взор пал на паяльные станции без фена, только паяльник и ничего более.

Вот так выглядит паяльная станция Lukey 936D. В комплекте идёт также подставка для паяльника и целлюлозная губка.

Данная станция относится к аналоговым с цифровой индикацией. Микроконтроллеров в ней нет! Честно говоря, когда покупал, то смутно представлял себе устройство современных паяльных станций - для меня это был "чёрный ящик".

Глядя с верхушки нынешних знаний, отмечу, что цифровые паяльные станции лучше, хотя бы тем, что более точно поддерживают температуру жала. Уже гораздо позже я приобрёл цифровой паяльник с термостабилизацией.

В реальности устройство паяльной станции весьма простое. Чтобы связать невидимой нитью понимания теорию и практику, приведу вначале схему паяльной станции Lukey936D, а затем покажу фотки реальных деталей и элементы схемы.

Схема паяльной станции Lukey 936D.

Вот и схема .

Кликните для увеличения по картинке (откроется в новом окне).

Пояснения к схеме:

  • Перемычка J1 - это встроенная в разъём подключения паяльника перемычка. Механический элемент защиты на случай, если паяльник не подключен.

  • Керамический нагреватель паяльника показан в виде конструктивно объединённого элемента из спирали нагревателя TH и тонкоплёночного термистора R.

  • Силовая часть показана отдельно: трансформатор T1, плавкий предохранитель F1 (F1AL250V) и выключатель питания SA1.

  • На схеме не показаны элементы защиты (ESD SAFE).

Теперь заглянем под "капот".

Схема индикации реализована на микросхеме DH7107GP (полный аналог ICL7107). Да, эта микросхема довольно часто применяется в измерительных приборах, но в данном случае она используется для отображения температуры с терморезистора (термистора). То есть в роли термометра.

Плата индикации температуры с россыпью семисегментных индикаторов.

Микросхема DH7107GP в панельке, + к параметру ремонтопригодность.

В случае чего микросхему DH7107GP можно заменить даже отечественным аналогом - КР572ПВ2.

На схеме я не стал приводить полную схему индикатора температуры, ограничился лишь обозначением модуля на схеме.

Силовая часть.

Силовая часть состоит из силового трансформатора мощностью где-то 60 - 70 Вт. Он имеет две вторичных обмотки. Одна вторичная обмотка выдаёт 26V - это для питания нагревателя паяльника и схемы управления. С другой снимается двухполярное напряжение 9V - оно необходимо для работы индикатора паяльной станции.

Плата управления.

А как же паяльная станция стабилизирует температуру жала? Ответ прост, вся изюминка в микросхеме HA17358 (она же LM358). Это операционный усилитель, который используется в качестве компаратора - то есть схемы сравнения. Гляньте на печатку, найдёте много знакомых радиодеталей. При желании и небольшом опыте такую станцию может собрать даже начинающий радиолюбитель.

В качестве задатчика температуры используется обычный переменный резистор на 100 кОм. Он устанавливается на передней панели. Из-за него бывают проблемы. Если цифры на дисплее постоянно скачут, то проверьте именно этот резистор. Возможно, отошёл или плохо "контачит" ползунок этого резистора.

На плате управления есть несколько подстроечных резисторов. На схеме они обозначены как PR1 и PR2. Без надобности крутить их не советую. Они задают режим работы станции.

Кроме прочего на основной печатной плате можно обнаружить диодный мост на диодах 1N4007 (или сборка DB107) и два интегральных стабилизатора положительной (L7805ABP) и отрицательной (79M05D) полярности на 5V. Двухполярное напряжение ±5V нужно для питания индикатора.

По принципиальной схеме можно понять, как работает паяльная станция. Микросхема LM358 сравнивает эталонное, заданное оператором значение с тем, что оно получает от терморезистора в керамическом нагревателе. Далее если температура нагревателя ниже заданного, микросхема подаёт сигнал на открытие симистора VS1 (BT131-600 или 97А8). При этом индикаторный светодиод HL1 горит постоянно. Симистор VS1 открывает более мощный VS2 (BT-136-600E) и тот подаёт ток на нагревательный элемент Th2 керамического нагревателя.

После того, как нагреватель наберёт температуру, светодиод начинает мигать - на нагреватель подаются небольшие порции тока - лишь для поддержания нагрева. Если же паяльником не пользуются, то нагреватель полностью отключается от схемы питания. Это видно по потухшему светодиоду HL1.

Электростатическая защита.

Пару слов хотелось бы сказать о защите. Металлические элементы паяльника заземлены. Если разобрать паяльник, то можно обнаружить, что металлическая часть штуцера контактирует с пружиной.

Она в свою очередь подключена к заземляющему проводу сетевой вилки. Этот же провод подключен к магнитопроводу силового трансформатора.

Таким образом реализована функция ESD SAFE - защита от электростатического разряда и электромагнитных импульсов. Правда, толк от такой защиты никакой, если в вашей квартире, доме или мастерской электросеть не имеет заземления (третьего провода электропроводки).

Как оказалось, нагреватель в паяльнике качественный, керамический типа HAKKO 1321 (A1321).

Именно тип нагревателя меня интересовал более всего. Перед покупкой я проверил, есть ли заветная "ступенька" у нагревателя. Стоявшая рядом Lukey 936A оказалась с нихромовым нагревателем.

Сам паяльник от станции в устройстве не представляет ничего особенного. Вся электрическая часть состоит из запаянного на плату керамического нагревателя и соединительного шнура с разъёмом типа "папа".

Вот так подключены элементы паяльника к разъёму. Как уже говорилось, перемычка встроена в разъём.

После первого включения я был приятно удивлён скоростью нагрева жала. До этого пользовался обычным паяльником ЭПСН на 40 Вт, и меня жутко раздражало то, что приходится ждать несколько минут пока жало наберёт температуру. Когда паяешь что-то серьёзное - нет проблем, можно и подождать. А вот когда надо проводок быстро запаять или ещё чего...

Но кроме приятных моментов меня поджидали и разочарования . Первое - это сменные жала. Те, что я купил, оказались не самыми удобными для пайки, да и качества были сомнительного. Пришлось брать другие. Второе - плохая теплопроводность жала. Как я с этим справился читаем далее.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



go-radio.ru

Самодельная цифровая паяльная станция DSS. - Микроконтроллеры - Схемы на МК и микросхемах

Евгений Князев

Привет ВСЕМ! Пополняем свою лабораторию самодельным инструментом – на этот раз это будет самодельная цифровая паяльная станция DSS. До этого у меня ничего подобного не было, поэтому и не понимал, в чем ее плюсы. Пошарив по интернету, на форуме «Радиокота» нашел схему, в которой использовался паяльник от паяльной станции Solomon или Lukey.

До этого все время паял таким паяльником, с понижающим блоком, без регулятора и естественно без встроенного термо-датчика:

    Для будущей своей паяльной станции, прикупил уже современный паяльник  со встроенным термо-датчиком (термопарой) BAKU907 24V 50W. В принципе подойдёт любой паяльник, какой Вам нравится, с термо-датчиком и напряжением питания 24 вольта.

И пошла потихоньку работа. Распечатал печатку для ЛУТ на глянцевой бумаге, перенёс на плату, протравил.

 Сделал также рисунок для обратной стороны платы, под расположение деталей. Так легче паять, ну и выглядит красиво.

Плату делал размером 145х50 мм, под покупной пластиковый корпус, который уже был приобретён ранее. Впаял пока детали, какие были на тот момент в наличии.







R1 = 10 кОм
R2 = 1,0 МОм
R3 = 10 кОм
R4 = 1,5 кОм (подбирается)
R5 = 47 кОм потенциометр
R6 =120 кОм
R7 = 680 Ом
R8 = 390 Ом
R9 = 390 Ом
R10 = 470 Ом
R11 = 39 Ом
R12 =1 кОм
R13 = 300 Ом (подбирается)
C1 = 100нФ полиэстр
C2 = 4,7 нф керамика, полиэстр
C3 = 10 нФ полиэстр
C4 = 22 пф керамика
C5 = 22 пф керамика
C6 = 100нФ полиэстр
C7 = 100uF/25V электролитический
C8 = 100uF/16V электролитический
C9 = 100нФ полиэстр
С10 = 100нФ полиэстр
С11 = 100нФ полиэстр
С12 = 100нФ полиэстр
Т1 = симистор ВТ139-600
IC1 = ATMega8L
IC2 = отпрон МОС3060
IC3 =  стабилизатор на 5 v 7805
IC4 = LM358P опер. усилитель
Cr1 = кварц 4 мГц
BUZER = сигнализатор МСМ-1206А
D1 = светодиод красный
D2 = светодиод зелёный
Br1 = мост на 1 А.



Для компактности плату сделал так, что Mega8 и LM358 будут располагаться за дисплеем (во многих своих поделках использую такой метод – удобно).

Плата, как уже говорил, имеет размер по длине 145мм, под готовый пластиковый корпус. Но это на всякий случай, т.к пока ещё не было силового трансформатора и в основном от него зависело, каким будет окончательный вариант корпуса. Или это будет корпус БП от компьютера, если трансформатор не влезет в пластиковый корпус, или если влезет, то готовый пластиковый покупной. По этому поводу заказал через интернет трансформатор ТОР 50Вт 24В 2А (они мотают на заказ).

После того, как трансформатор оказался дома, сразу стал ясен окончательный вариант корпуса для паяльной станции. По габаритам вполне должен был  влезть в пластик. Примерил его в пластиковый корпус – по высоте  подходит, даже есть небольшой запас.

Как уже говорил, что когда разрабатывал плату, то в первую очередь, конечно, учитывал размеры пластикового корпуса, поэтому плата в него подошла без проблем, только пришлось подрезать немного углы.

Переднюю панель для паяльной станции, как и в других своих поделках, сделал из акрила (оргстекла) 2мм. По оригинальной заглушке сделал свою. Пленку до окончания работы не снимаю, чтоб лишний раз не поцарапать.

Контроллер прошил, плату собрал. Пробные подключения готовой платы (пока без паяльника) прошли успешно.

Собираю все составные части паяльной станции в одно целое. Для паяльника поставил  «Соломоновский» разъём (гнездо).

Подошло время для подключения самого паяльника  и тут облом – разъём. Изначально в паяльнике был установлен такой разъём.

Пошёл в магазин за разъёмом. В магазинах у нас в городе ответной части не нашел. Поэтому в станции гнездо оставил, какое  было, а на паяльнике разъём перепаял на наш советский от магнитофонов (СГ-5 вроде, или СР-5). Идеально подходит.

Теперь упаковываем всё в корпус, крепим окончательно трансформатор, переднюю панель, делаем все соединения.

Наша конструкция приобретает законченный вид. Получилась не большой, на столе займёт не много места. Ну и финальные фото.

Как работает станция, можно посмотреть это видео, которое я скинул на Ютюб.





Если будут какие нибудь вопросы по сборке, наладке - задавайте их  ЗДЕСЬ, по возможности постараюсь ответить.

P.S.
По наладке:

1.    Определить где у паяльника нагреватель, а где термопара. Померить омметром сопротивление на выводах, там где сопротивление меньше, там и будет термопара (нагреватель обычно имеет сопротивление выше термопары, у термопары сопротивление единицы Ом). У термопары соблюсти полярность при подключении.
2.    Если сопротивление у измеренных выводов практически не отличается (мощный керамический нагреватель), то определить термопару и её полярность ,можно следующим способом;
 - нагреть паяльник, отключить его и цифровым мультиметром на самом малом диапазоне (200 милливольт) замерить напряжение на выводах паяльника. На выводах термопары будет напряжение несколько милливольт, полярность подключения будет видна  на мультиметре.
3.    Если на всех выводах паяльника измеренное сопротивление (попарно) больше 5-10-ти Ом (и более) на двух парных выводах (нагреватель и искомая термопара), то возможно у паяльника вместо термопары стоит терморезистор. Определить его можно с помощью омметра, для этого измеряем сопротивления на выводах, запоминаем, затем нагреваем паяльник. Снова измеряем сопротивление. Там где величина показаний изменится (от запомненного), там и будет терморезистор.
Ниже на рисунке показана распиновка разъёма "Соломоновского" паяльника

4.    Подобрать значение R4.

В прикреплённом архиве находятся все необходимые файлы.

Архив для статьи






vprl.ru

Схема паяльной станции Схема паяльной станции своими руками

Схема паяльной станции своими руками на ATtinyl3

Схема паяльной станции своими руками — простая цифровая паяльная станция собранная на ATtinyl3.

В свое время на AliExpress мое внимание привлек паяльник, похожий на фирменный Hakko, но по смешной цене. Не вдаваясь в описание конструкции паяльника, отметим лишь один существенный момент. Температурным датчиком является термопара, а не терморезистор, что видимо и определяет его цену. Паяльник оказался надежным, вполне пригодным для работы (при замене жала на медное) и заслужил себе соответствующую электронику, описание которой приводится ниже.
В [1] описан модуль светодиодного индикатора с двухпроводным интерфейсом, называемый автором DDI.

Применение этого модуля, как основы паяльной станции (ПС), позволило сделать несложный прибор. Тем не менее, Схема паяльной станции своими руками обладает всеми необходимыми возможностями. Рабочий диапазон температур паяльника установлен от 140 С до 380 С и может быть легко изменен значениями констант Tmin/Tmax в программе. Регулировка-кнопками уставки «больше/меньше». Третья кнопка переключает режимы дисплея. В режиме «RealT» (горит большая «С» в правой позиции) индикатор отображает реальную температуру нагревателя, в режиме «Tsetp» (малая «с») — значение уставки.

Нагреватель паяльника

Четвертая кнопка включает/выключает нагреватель паяльника, что удобно, когда паяльная станция подключается к общему источнику питания. Выход на рабочую температуру занимает около двух минут. Форсированный нагрев не применяется из соображений надежности, так как он доводит температуру нагревателя до 500 С, не сокращая существенно время разогрева жала до рабочей температуры.

Схема паяльной станции своими руками (Рисунок 1) содержит в своем составе усилитель сигнала термопары на ОУ, микроконтроллер, силовой ключ на мощном полевом транзисторе (ПТ), индикаторный модуль mED44 [1,2] и понижающий стабилизатор на 24/5 В, в качестве которого рекомендуется доступный и недорогой модуль под названием «Mini-360 DC-DC Buck Converter» [3]. Можно применить известный 7805 с учетом рассеиваемой мощности 1 Вт.

Коэффициент преобразования сигнала термопары регулируется константой (coef) в программе и делает ненужными какие-либо элементы настройки в схеме. Увеличивая значение константы уменьшаем коэффициент преобразования, и поддерживаемая температура снижается. Выходное напряжение ОУ, при максимальной температуре нагревателя, не должно быть более 2.5.. .3 В. Тип ПТ указан для примера, годится любой с напряжением не менее 30 В и током от 4 А.

Принцип работы станции

Алгоритм работы самый простой. Один раз в секунду измеряется температура нагревателя, и принимается решение о включении/отключении силового ключа в цепи паяльника. Он позволяет поддерживать температуру жала в пределах 1…2 градусов от установленной. Применять более сложные алгоритмы, использовать ШИМ, автор счел ненужным, поскольку не нашел в них преимуществ в данном случае.

Нажатие кнопки ON/OFF на включенном приборе переводит его в режим индикации температуры нагревателя и запирает ПТ, при достижении порога Tmin на индикаторе высвечивается «—». Повторное нажатие включает нагреватель паяльника, и прибор работает в режиме индикации установки, которую сохраняет в энергонезависимой памяти. Программа написана на языке ассемблера, снабжена комментариями и имеет достаточный запас памяти на модернизацию.

Индикатор mED44 перевернут на 180 градусов, десятичные точки оказываются сверху, напоминая «С». Питается паяльная станция через модуль повышающего преобразователя от шины 12 В компьютерного блока питания. Найти эти модули можно по именам XL6009.XL6019.

Остается добавить, что ЖК индикаторы, описанные в вышеупомянутой публикации, будут работать 8 этой схеме при условии замены «драйвера» в программном коде. Более того, возможно подключение символьных ЖКИ типа 1602, хотя нужда в этом не очевидна. На снимке макета (Рисунок 2) не показан ПТ, который смонтирован вместе с модулем XL6009 в блоке питания. Макет питается напрямую от блока питания. Светящаяся точка индуцирует режим нагрева паяльника.

usilitelstabo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
