Регулятор мощности РМ 2
Регулятор мощности широко используется в быту и производстве: для регулирования мощности осветительных и электронагревательных приборов, ТЭНов, в системах обогрева «тёплый пол», регулировки оборотов коллекторных двигателях переменного тока и привода электродрели. Отличием от других моделей, является точное поддержание напряжения на выходе до 1 вольта, вне зависимости от колебаний сетевого напряжения, что позволяет избежать зоновых высокотемпературных перегревов и создать плавность и длительность процесса при заданной температуре без резких, температурных скачков, что не может создать терморегулятор.
Регулятор мощности постоянно дорабатывается и модернизируется, вышла третья версия на новом микроконтроллере с более стабильной работой и высокой точностью поддержания напряжения и также версия с собранной силовой частью РМ-2 16А в одном корпусе на 6 автоматов длинной 107мм.
При использовании сетевого паяльника, лампы освещения, электронагревателей и других потребителей электроэнергии, очень удобно иметь возможность управления поступающего на них напряжения и следовательно их мощностью или оборотами. Для таких устройств, как правило, не требуется иметь хорошую синусоиду питающего напряжения. Ведь паяльнику, тенам, коллекторному электромотору и осветительной лампе это не мешает нормально работать.
Регулятором напряжения (мощности) называется электронное устройство, регулирующее пропускание в нагрузку определенной части каждого поступившего из сетевого напряжения волны полупериода. В этом случае происходит изменение среднего значения выходного напряжения питания нагрузки. Регулятор мощности осуществляет регулировку напряжения от нуля, практически в режиме «выключено» и до полного максимума, когда напряжение эквивалентно прямому подключению к электрической питающей сети.
Самым простым регулятором напряжения (мощности)
является небольшие схемы на симисторе и динисторе, которые включается в схему последовательно с нагрузкой. Подобное «регулирование» напряжения используется чаще всего для увеличения срока службы и яркости в лампах накаливания или с целью предотвращения перегрева паяльника. В других случаях фазовые симисторные регуляторы мощности используют для изменения в нагрузке мощности в широких пределах.
У нас есть недорогой, несложный и работоспособный регулятор напряжения (мощности).
Регулятор мощности РМ 2 применяется для регулирования мощности активной нагрузки типа: инфракрасной лампы, ТЭН, нагревательный элемент, коллекторный мотор и др. Регулятор мощности РМ 2 может использоваться для автоматического регулирования и поддержания мощности нагрузки или поддержания стабильной температуры, без применения терморегулятора.
Описание: Регулятор мощности
Цифровой высокоточный регулятор мощности РМ – 2 применяется для стабильного поддержания на нагрузке потребителя, установленного напряжения переменного тока с частотой 50 Гц, но не выше питающего напряжения. Прибор может использоваться в различных производственных процессах на производстве и в быту, где требуется управлять уровнем нагрева или освещения. Регулятор мощности РМ – 2
Очень часто применяется для управления электрическими котлами, где слабые электросети и надо следить, чтобы не перегрузить питающую линию, и включать нагрузку не резко, сразу на полную, а в половину например, чтобы устранить резкие перепады напряжения, возникающие при включении нагревателей электромагнитными пускателями.
Технические характеристики: регулятора мощности РМ 2
1. Прибор может эксплуатироваться при входном напряжении от 40 до 400 Вольт.
2. Напряжение, которое можно установить на выходе регулятора поступающего на нагрузку от 35 до 255 Вольт.
3. Стабильность поддержания заданного напряжения 1-2 Вольт.
4. Прибор может управлять любыми симисторами (триаками) с током управляющего электрода до 150 мА. В комплект не входят!
Подключение силового симистора производится самостоятельно, согласно схемы.
5. Корпус прибора из пластмассы, не поддерживающей горение.
6. Крепление на стандартную DIN рейку и занимает место шириной 3 автомата.
Измерить выходное напряжение можно мультиметром Sanwa PC510a

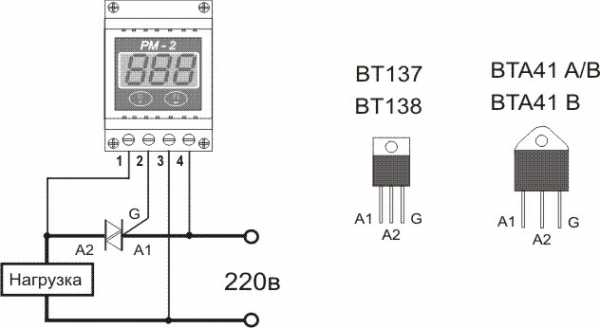

Схема подключения регулятора мощности:
Внимательно!!! не подводите толстые силовые провода к клеммнику РМ2
Схема подключения к регулятору мощности рм2 более мощных симисторов с током управления более 100ма.
Схема принципиальная регулятора мощности:
Видео обзор:

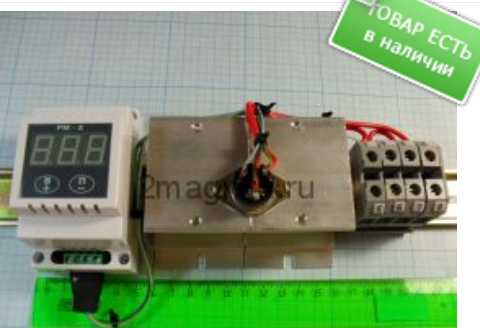

Собранный в корпусе РМ-2 и готовый к работе. установлкнн симистор ВТА41
Если у Вас нет желания собирать силову часть, есть регулятор в сборе:
РМ-2 5квт в сборе.
2magnita.ru
Регулятор мощности РМ 2
Мы поставляем регуляторы мощности РМ-2 для управления ректификационной колонной по производству спирта в домашний условиях. Наши регуляторы мощности (напряжения) просты в настройке и эксплуатации. Регулятор РМ-2 предназначен для регулирования уровня нагрева или регулирования яркости свечения электрических ламп накаливания.
Что отличает РМ-2 от других регуляторов мощности: это поддержание стабильного напряжения на нагрузке (выходе) с точность до 1-2 вольт даже при колебаниях входного напряжения, (не выше входного). С данным блоком Вы самостоятельно собираете силовую часть и выбираете силовой симистор на требуемую Вам мощность.
Назначение: регулятор мощности РМ-2: производит регулировку и стабилизацию выходного напряжения нагревательных прибором в самогонных аппаратах. При неполном увеличении подаваемого на лампу накаливания или ТЭН нагревателя напряжение спираль успевает плавно разогреться до средней температуры к моменту подачи полного установленного напряжения. В результате снижается вероятность выхода лампы и ТЭН из строя и увеличивается срок их службы, значительно снижаются всплески и колебания напряжения в питающей сети.
Диапазон входного напряжения питания устройства, при котором регулятор мощности РМ-2 сохраняет работоспособность: от 40 до 400 вольт.
Диапазон установки выходного напряжения поступающего на нагрузку: от 35 до 255 Вольт.
Регулятор мощности РМ-2 управляет любыми симисторами с током управляющего электрода до 100 мА. Также есть схема включения для управления симистором с большим током потребления управляющим выводом симистора.
Корпус регулятора мощности РМ-2 произведен из пластмассы, не поддерживающей горение. Монтируется регулятор мощности РМ-2 на DIN рейку и занимает место равное трем автоматическим выключателям.
В комплект поставки симистор и радиатор не входят и приобретаются отдельно, в зависимости от требуемой мощности.
Комплект поставки:
Электронный блок для управления симистором РМ-2: 1шт.
Инструкция: 1шт.
Видео обзор:
Схема сборки:
Монтаж регулятора РМ-2:
Для работы прибора необходимо собрать небольшую, не сложную, схему согласно прилагаемой монтажной схеме подключения. Для выбора мощности симистора необходимо знать потребляемый нагрузкой ток. Симистор надо выбирать с двойным запасом, желательно в два раза больше по току и напряжению чем предполагаемое значение. При управлении большими мощностями на симисторе выделяется большое количество тепла. Для нормальной его работы необходимо позаботиться об его надежном охлаждении с помощью радиатора нужной площади.
Включение регулятора мощности РМ 2:
При подаче напряжения на прибор через 2 секунды на индикаторе появляется индикация входного напряжения или напряжения на выходе регулятора подаваемого на нагрузку, это зависимости от предварительных настроек регулятора и можно изменить. Через четыре секунды напряжение плавно подается на нагрузку.
Настройка РМ-2:
Нажимая кнопку «В» входим в меню регулятора. Меню имеет два параметра. «УН» – это установка выходного напряжения и «ПВ» -выбор показаний вольтметра. Для настроек нужного параметра необходимо выбрать параметр и подтвердить его, нажав на кнопку «П». Если выбрано «УН» – установка напряжения на выходе, то при его подтверждении входим в значение параметра, о чем свидетельствует точка в младшем разряде. Изменить настройки устройства можно кнопками «минус» или «плюс». После изменения значения необходимо подождать 5 секунд и система регулятора перейдет в основной режим (поддержание заданного напряжения на нагрузке и контроля показаний выходного или входного напряжения). Все изменения и настройки хранятся в энергонезависимой памяти прибора и сохраняются в не зависимости от того запитан регулятор от сети или нет.
В параметре «ПВ» можно поменять местами показания индикатора напряжения. При изменении этого параметра, если перед этим индикатор регулятора показывал напряжение на нагрузке, будет показывать входное напряжение, если индикатор показывал входное напряжение, то будет показывать напряжение на выходе нагрузки.
Неисправности РМ-2:
Если установленное выходное напряжение больше входного напряжения сети (или входное меньше выставленного выходного) индикатор прибора будет мигать и показывать входное напряжение, сообщая об ошибке. Ошибка появится на индикаторе, если силовой симистор неисправен и на выходе регулятор напряжения появилось, входное напряжение.
Калибровка рм2:
В регуляторе напряжения есть возможность калибровки показаний вольтметра. Для этого необходимо обесточить регулятор, нажать кнопку «П», и затем подать калибровочное напряжение на клеммы прибора №3 и №4, когда индикатор засветится отпустить кнопку «П», потом нажимая кнопку «В» выбрать три черточки (—) и записать в память, нажав кнопку «П». Появятся показания вольтметра входного напряжения сети и точка в младшем разряде. Надавливая приблизительно раз в секунду на кнопки «плюс» или «минус» откалибровать показания вольтметра. Подождать 5 секунд, пока точка в младшем разряде пропадет, и регулятор перейдет в меню основного режима, новые коэффициенты и поправки сохранятся в энергонезависимой памяти регулятора.
Регулятор мощности РМ-2 в стандартной комплектации поставляется без силового симистора и радиатора!
Есть другие варианты сборки:
РМ-2 с входами управления: “форсаж” для включения на полную мощность и вход “вкл” для включения регулятора через “сухой контакт”. (исполнение выбирается)
набор с симистором:
Регулятор мощности 220в 20А
Собранный РМ-2, готовый к работе на 15 ампер.
Регулятор мощности РМ-2 15А
Регулятор мощности готовый к применению на 45 ампер 10 Квт.
Симисторный регулятор мощности 10 квт 45А 220в
Регулятор напряжения трехфазный
Видео как НЕ НАДО проверять прибор:
Если Вам все-таки надо регулировать индуктивную нагрузку, такую как, обороты асинхронного двигателя, вентилятора, или понизить напряжение на трансформаторе, делайте это внимательно и следите как ведет себя нагрузка. Не забывайте следить за температурой устройства с индуктивной нагрузкой. Не все переносят искажения синусоиды и понижение напряжения, особенно ниже 110 вольт это может привести к повышенному потреблению тока и перегреву устройства с индуктивной нагрузкой, но некоторые моторы нормально работают. Также Вам многие продавцы по незнанию будут обещать, что можно регулировать обороты двигателей, но большинству однофазных двигателей для нормальной работы надо напряжение 220в для запуска, чистая синусоида и номинальные обороты для хорошего охлаждения обмоток.
У нас есть в продаже для этой цели регулятор оборотов для однофазных асинхронных двигателей с конденсатором
Сжема для РМ-2 режим “форсаж”
Если у Вас нет желания собирать силову часть, есть регулятор в сборе:
РМ-2 5квт в сборе. будет переход на другой сайт.
m8928.ru
Регулятор мощности РМ-2 “с разгоном”
Цифровой высокоточный регулятор мощности РМ-2 предназначен для поддержания на нагрузке заданного напряжения переменного тока с частотой 50Гц и может использоваться для автоматического регулирования напряжения и поддержания температуры с помощью нагревательного элемента, ТЭНа, инфракрасной лампы в различных производственных и технологических процессах, в быту:
Диапазон входного напряжения от 40 до 400 Вольт
Диапазон заданного выходного напряжения от 35 до 255 Вольт
Стабильность +/- 1 Вольт
Симистор не входит в комплект поставки и приобретается отдельно, в зависимости от требуемой мощности
Блок управления РМ-2 управляет любым симистором (триаком) с током до 150мА
Корпус прибора выполнен из пластмассы, не поддерживающей горение
Особенностью данного прибора в том, что на его выходе всегда имеется стабильное задаваемое напряжение, вне зависимости от колебаний напряжения на входе
Для эксплуатации прибора необходимо смонтировать систему согласно прилагаемой монтажной схеме. Для выбора симистора (триака) необходимо рассчитать потребляемый нагрузкой ток и соответственно мощность. Для надежности коммутируемое напряжение симистора желательно выбирать в два раза больше чем предполагаемое входное. При регулировании больших мощностей на симисторе выделяется значительное количество тепловой энергии. Для нормальной работы симистора необходимо позаботиться об его надежном охлаждении с помощью радиатора соответствующей площади.
При подаче на систему напряжения через 2 секунды на индикаторе появляется значение входного напряжения или напряжения подаваемого на нагрузку, в зависимости от предварительных настроек прибора. Еще через 4 секунды напряжение подается на нагрузку.
Нажимая кнопку В входим в меню прибора. Меню содержит два параметра. УН – установка выходного напряжения и ПВ – по казания вольтметра . Для изменения значения нужного параметра необходимо выбрать параметр и подтвердить его нажав кнопку П . Если выбрано УН – установка выходного напряжения, то при его подтверждении входим в значение параметра о чем свидетельствует точка в младшем разряде. Изменить значение можно кнопками плюс или минус. После изменения значения необходимо подождать 5 секунд и система перейдет в основной режим (поддержание заданного напряжения на нагрузке и индикация входного или выходного напряжения). Все настройки и изменения хранятся в энергонезависимой памяти и сохраняются в не зависимости от того подключен прибор к сети или нет.
В параметре ПВ можно поменять показания индикатора. При подтверждении этого параметра, если перед этим индикатор показывал напряжение на нагрузке будет показывать входное напряжение, если показывал входное будет показывать напряжение на нагрузке.
Если выставленное выходное напряжение больше входного (или входное меньше выставленного выходного) индикатор будет мигать и показывать входное напряжение. Аналогично если пробит тиристор и на выходе появляется входное напряжение.
В приборе есть возможность калибровки вольтметра. Для этого необходимо снять напряжение с прибора, нажать кнопку П, подать известное напряжение на клемы 3 и 4, когда индикатор засветится отпустить кнопку П , за тем нажимая кнопку В выбрать три черточки (—) и подтвердить нажав кнопку П . Появятся показания вольтметра входного напряжения и точка в младшем разряде. Нажимая приблизительно раз в секунду кнопки плюс или минус добиться правильного показания вольтметра. Подождать 5 секунд, точка в младшем разряде пропадет, прибор перейдет в основной режим, новые коэффициенты сохранятся в энергонезависимой памяти.
В новой версии регулятора мощности РМ-2 добавлена возможность работы в режиме Разгона:
В приборе появились клеммные контакты, при замыкании которых симистор полностью открывается и входное напряжение полностью подается на нагрузку. Данные контакты позволяют легко реализовать так называемый «режим разгона» — для быстрого прогрева системы и выхода ее в рабочее состояние. Они могут замыкаться как вручную (любым выключателем, переключателем, фиксируемой кнопкой), так и автоматически (свободными контактами терморегулятора, таймера, и т.д.).
Режим “разгона” применяется для того, чтобы система быстрее вышла в технологический рабочий режим, после чего включается ограничение мощности.
Описание
riprnd.ru
Регулятор мощности РМ-2 32А для самогонного аппарата
Описание Регулятор мощности РМ-2 32А для самогонного аппарата
Цифровой высокоточный регулятор — стабилизатор мощности РМ-2-32А предназначен для регулирования рабочей мощности различных электроприборов. Принцип действия — поддержание на нагрузке потребителя заданного высокостабильного и высокоточного (до ± 1 Вольт) эффективного (среднеквадратичного) значения напряжения переменного тока с частотой 50 Гц. Диапазон напряжения, передаваемого на нагрузку, составляет от 35 до 255 Вольт; максимальный коммутируемый ток прибора — 32 Ампера. То есть максимальная мощность нагрузки может составлять от 1,12 кВт (при выходном напряжении 35 Вольт) до 8,16 кВт (при выходном напряжении 255 Вольт).
Управление мощностью осуществляется посредством встроенного симистора, способного коммутировать 32 Ампера и более. Для его охлаждения предусмотрен радиатор, а также два вентилятора. При монтаже прибора необходимо предусмотреть зазоры по 20 мм для обеспечения нормальной циркуляции охлаждающего воздуха. Также не рекомендуется установка прибора в небольших закрытых монтажных коробах с осложненным теплообменом.
Цифровой регулятор мощности РМ-2-32А может применяться с любыми электроприборами, мощность которых непосредственно зависит от подаваемого напряжения. Его активно используют для изменения мощности паяльника, электрообогревателя, частоты вращения асинхронного электродвигателя, стабилизации напряжения, мощности и температуры ТЭНов, регулирования яркости свечения ламп накаливания, для управления электродрелью, электроточилом, в составе автоматики ректификационной колонны, дистиллятора, в других технологических процессах.
Особенностью регулятора — стабилизатора мощности РМ-2-32А является то, что он на выходе всегда имеет стабильное задаваемое напряжение, вне зависимости от колебаний напряжения на входе (если только оно не опустится ниже заданного выходного). Таким образом, прибор функционирует как понижающий стабилизатор напряжения.
Принцип работы регулятора – стабилизатора мощности РМ-2-32А
Оцифровка амплитудного значения входного напряжения производится 256 раз за период с измерением положительной и отрицательной полуволн. Далее по классической формуле вычисляется среднеквадратичное значение напряжения (оно же действующее или эффективное). Затем, предполагая что значение напряжения следующего периода будет таким же, как и предыдущего, специальная математика вычисляет угол отсечки для положительной и отрицательной полуволн таким образом, чтобы площадь обрезанных полуволн была равна среднеквадратичному напряжению на нагрузке, заданному потребителем в настройках прибора. Таким образом происходит и стабилизация выходного напряжения вне зависимости от входного, если заданное напряжение ниже входного. Если входное напряжение оказывается меньше заданного, оно попадает на нагрузку транзитом без изменений.
Регулятор напряжения РМ-2-32А имеет настройку выходного напряжения в точности до 1 Вольта, может индицировать на светодиодном экране значение входного или выходного напряжения. Есть индикация аварийной ситуации, если выставленное выходное напряжение выше входного, а также если пробит симистор. Прибор можно откалибровать по эталонному вольтметру.
Обновленная версия РМ-2-32А может работать в так называемом «режиме разгона». При замыкании контактов К (расположены чуть выше основных клемм прибора), симистор полностью открывается и входное напряжение полностью подается на нагрузку. Замыкать их можно вручную — с помощью выключателя, тумблера, или же автоматически — с помощью контактов терморегулятора, таймера, и т.д. «Режим разгона» применяется для того, чтобы система быстрее вышла в технологический рабочий режим, после чего включается ограничение мощности.
Технические характеристики:
Диапазон входного напряжения, при котором прибор сохраняет работоспособность: от 160 до 300 Вольт.
2. Диапазон задания напряжения, поступающего на нагрузку: от 35 до 255 Вольт.
3. Стабильность поддержания заданного напряжения: плюс-минус 1 Вольт.
4. Максимальный, пиковый ток нагрузки: 32 Ампера.
5. Максимальная мощность нагрузки при выходном напряжении 35 Вольт: 1,12 кВт;
при выходном напряжении 255 Вольт: 8,16 кВт;
при выходном напряжении 220 Вольт: 7,04 кВт.
6. Корпус прибора крепится на стандартную DIN-рейку и занимает место, эквивалентное девяти стандартным токовым
автоматам (включая зазоры для вентиляции).
Схема подключения рм2
2magnita.ru
Регулятор мощности РМ-2
Регулятор мощности РМ 2 применяется для регулирования мощности активной нагрузки типа: инфракрасной лампы, нагревательный элемент, коллекторный мотор и др. Регулятор мощности РМ 2 может использоваться для автоматического регулирования и поддержания мощности нагрузки или поддержания стабильной температуры, без применения терморегулятора.
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения при котором прибор сохраняет работоспособность, В | от 40 до 400 |
| Диапазон задания напряжения поступающего на нагрузку, В | от 35 до 255 |
| Стабильность поддержания заданного напряжения, В | ± 1 |
| Функция разгона (обход регулировки) | есть |
| Прибор может управлять любыми симисторами (триаками) с током управляющего электрода, А | ≤ 1,0 |
| Гарантия | 24 мес. |
Корпус прибора из пластмассы не поддерживающей горение. Крепится на стандартную DIN рейку и занимает место эквивалентное трем стандартным токовым автоматам.
Общее описание
Цифровой высокоточный регулятор мощности РМ-2 с функцией разгона предназначен для поддержания заданного высокостабильного (среднеквадратичного) значения напряжения переменного тока 220 В с частотой 50 Гц. Прибор применяется в различных технологических процессах на производстве и в быту: для регулирования мощности осветительных и электронагревательных приборов, трубчатых электронагревателей, в системах обогрева «тёплый пол», регулировки оборотов коллекторных двигателей переменного тока и приводов различного оборудования.
Также, используется совместно с четырехканальным терморегулятором ИРТ-4К для создания своими руками ректификационной колоны или продвинутого самогонного аппарата с полностью автоматизированным процессом работы.
Назначение
Регулятор мощности РМ-2 AKIP-DON – это высокоточный цифровой прибор для поддержания на заданном уровне среднеквадратичного значения напряжения, которое подается на интересующее нас устройство или оборудование. Вследствие того, что установленная величина питания, которая подается к нагрузке с помощью регулятора мощности РМ-2, остается неизменной, неизменными остаются и потребление электроэнергии, и выходные характеристики работы (например – температура нагрева, скорость вращения).
Применяется в различных сферах для автоматизации процессов на производстве и в бытовых целях. С помощью РМ-2 можно обеспечить постоянные параметры потребляемой мощности для управления и поддержания заданной температуры или уровня освещения, управлять и регулировать частоту вращения некоторых коллекторных электродвигателей и приводов.
Краткие технические характеристики регулятора мощности РМ-2 AKIP-DON
- Рабочий диапазон напряжений – 40 – 400 В
- Программируемое напряжение на выходе – 35 – 255 В
- Стабильность Uвых – ± 1 В
- Функция разгона (обход регулировки) – есть
- Максимальный ток управления симистором, не более – 1 А
- Монтаж на DIN-рейку, ширина 53 мм – 3 модуля
Описание и принцип работы регулятора мощности РМ-2
Электронный регулятор мощности РМ-2 AKIP-DON – это устройство, которое управляет полупроводниковым элементом (в нашем случае симистором), в соответствии с заданным пользователем значением напряжения для обеспечения постоянно одинаковой мощности работы нагрузки. С помощью регулятора мощности РМ-2, возможно регулировать и поддерживать на одном уровне яркость освещения, нагрев ТЭН ов, обогревателей, дистилляторов, ректификационных колонн, работу асинхронных электродвигателей.
Принцип работы регулятора мощности РМ 2 состоит в том, что он подает управляющие импульсы на силовой элемент (симистор), и таким образом, то открывая, то закрывая его, удерживает на выходе высокоточное и стабильное среднеквадратичное значение заданного напряжения. Полученная форма питания подходит не для всех потребителей, но для их большинства. Можно применять для всех активных нагрузок и для некоторых реактивных. Применение для реактивных нагрузок определяется степенью искажения синусоидальной формы напряжения (зависит от разницы Uвх сети и Uвых заданного, больше разница – больше искажения) и ее воздействием на конкретный прибор с емкостной или индуктивной составляющей. Определяется паспортными данными или методом испытания.
Надо понимать, что данная схема не является стабилизатором напряжения и не может выдать величины, более тех, что поступают на ее вход. Для примера: нельзя получить стабильные 210 вольт, если у нас на входе 180-200. Т.е. прибор может стабильно поддерживать установленное значение, например 220В, если колебания в сети Uвх ≥ 220 В. Или Uвых = 180В, если Uвх ≥ 180 В. Может уменьшить, но не может увеличить.
Методика правильного расчета мощности ТЭНа и напряжения для получения нужных показателей нагрева, приведена в описании его полного аналога, но в уменьшенном варианте корпуса ( с 3-х до 2-ух модулей) для экономии места в РЩ – модель РМ-2-mini. Там же естьготовая таблица расчетных значений для основных номиналов ТЭНов.
Схема подключения регулятора мощности РМ-2
Схема подключения нагрузки с использованием регулятора мощности РМ-2 и внешнего силового коммутирующего элемента приведена ниже. Также справа приведен перечень возможных к применению силовых полупроводников.
При выборе симистора, для надежной работы, его мощность надо брать с запасом не менее 30% от планируемой мощности нагрузки и размещать на радиаторе охлаждения с соответствующей теплоотдачей. Также, его коммутируемое напряжение должно быть не менее чем в 2 раза больше, чем предполагаемое входное.
Если мощность планируемой нагрузки (например нагревателя) не превышает 3 кВт и у Вас нет желания самому собирать силовую часть устройства для точного поддержания заданного напряжения и мощности – предлагаем рассмотреть полностью готовый к использованию вариант аналогичного прибора – высокоточный цифровой регулятор мощности РМ-2-16А, который конструктивно уже оснащен встроенным силовым полупроводниковым элементом и системой активного принудительного охлаждения.
Также, на нашем сайте в линейке есть более мощная заводская модель этого же производителя, для быстрого монтажа с независимой конструкцией и без применения дополнительного оборудования, с максимальной нагрузкой до 7 кВт – регулятор мощности РМ-2-32А.
Настройка регулятора мощности РМ-2
На индикаторе прибора в цифровом виде отображается или напряжение на входе прибора или на его выходе, в зависимости от установленных настроек. Через 4 секунды после включения, подается сигнал управления на включение нагрузки. После этого, с помощью кнопок «В+» и «П-», производится настройка регулятора мощности РМ-2. Для этого используем следующую последовательность:
«В+» – нажимая входим в режим настройки, выбираем на индикаторе:
- «УН» – установка Uвых
- «ПВ» – показания вольтметра – Uвх или Uвых
«П-» – выбираем одно из двух – «УН» или «ПВ»
При выборе «УН» – в младшем разряде появляется точка. После этого, кнопками «+» и «-», производим настройку, отпускаем и через 5 секунд происходит включение. После окончания настройки все параметры хранятся в энергонезависимой памяти. При выборе «ПВ» – нажимая «П-», изменяем показания вольтметра для отображения либо входящего, либо исходящего U-ния.
Аварийная индикация регулятора мощности РМ-2 AKIP-DON
Если прибор не может выдать нужное нам напряжение на выходе по причине его низкого значения на входе – цифровой индикатор будет мигать и отображать входящее U-ние. Тоже самое произойдет, если выйдет из строя внешний силовой элемент, что позволит вовремя выявить поломку и произвести его замену.
Достоинства и недостатки
Достоинства:
- надежность и качество
- цифровая индикация напряжения на входе и выходе
- высокая точность среднеквадратичного значения Uвых
- можно управлять как малыми так и очень мощными нагрузками
- есть возможность калибровки вольтметра
- простое меню
- аварийная сигнализация
Недостатки:
- подходит не для всех реактивных нагрузок
Гарантия: 24 мес.
Оплатить выбранную продукцию можно любым удобным для вас способом:
- Наличными. Оплата производится наличными средствами непосредственно в магазине при заказе товара
- Банковской картой. Оплата производится банковской картой непосредственно в магазине при заказе товара
- Переводом через банк. Квитанция стандартного образца для оплаты наличными через банк
- Безналичным расчетом. Выставляем счет на оплату товара на юридическое лицо, с последующей выдачей товарной накладной
Если ни один из способов Вам не подходит, то свяжитесь с менеджером для информации по дополнительным условиям оплаты.
Для удобства клиентов предусмотрено несколько вариантов доставки товаров:
- Самовывоз. Вы можете произвести самовывоз товара со склада-магазина по адресу г. Краснодар, ул. Полевая 113. Перед планированием самовывоза обязательно заранее сообщать нам о времени визита для предварительной подготовки товара к отпуску — экономьте ваше и наше время.
- По г. Краснодару. Оговаривается с нашим менеджером. В зависимости от выбранного товара, необходимости монтажа, будет рассчитана стоимость доставки.
- За пределы г. Краснодара до 100 км. Доставка оплачивается из расчета 15 руб/км (учитывается пробег в обе стороны).
- Другие регионы и страны СНГ + Крым. Выставляем счет на оплату товара на юридическое лицо, с последующей выдачей товарной накладной.
Доставка товара производится в другие регионы следующими партнерскими транспортными компаниями:
(стоимость и срок доставки в ваш город рассчитывается индивидуально)
Также по вашему желанию мы готовы доставить груз любой указанной Вами транспортной компанией, имеющей постоянное представительство в Краснодаре.
Стоимость доставки в другой регион может быть оплачена Вами напрямую транспортной компании (доставка за счет получателя) либо добавлена в счет — при оплате банковской картой или безналичным платежом. Если Вы выбрали второй вариант, пожалуйста, сообщите об этом нашим менеджерам при размещении заказа.
xn—-qtbeffi1ad8e.xn--p1ai
Регулятор мощности РМ 2
Регулятор мощности РМ-2 предназначен для поддержания на нагревателе заданного точного, высокостабильного эффективного (среднеквадратичного) значения напряжения.
Прибор применяться в самогоноварении и технологических процессах на производстве и в быту, где требуется поддержание “нежной температуры” без локальных перегревов.
Управление мощностью осуществляется посредством симистора, ВТА41, ВТА40, ВТА100. ТС142-80, который пользователь покупает, выбирает и подсоединяет сам, исходя из требуемой мощности.
Выбрать комплектацию можно рядом с ценой.
Симистор с радиатором выдерживает: ВТА40, ВТА41: 20А. ВТА100: 50А, ТС142-80 45-60А.
Особенностью устройства является то, что он на выходе поддерживается всегда стабильное напряжение, вне зависимости от колебаний напряжения на входе при условии если входное не опускается ниже заданного выходного напряжения. (добавить входное напряжение можно с помощью трансформатора или ЛАТРа).
1. Диапазон входного напряжения, при котором прибор сохраняет работоспособность: от 160 до 300 Вольт.
2. Диапазон задания напряжения, поступающего на нагрузку: от 35 до 255 V.
3. Стабильность поддержания заданного напряжения плюс-минус 1-2 V.
4. Максимальный ток нагрузки: не ограничен и выбирается пользователем.
5. Корпус прибора на DIN-рейку и занимает место 50мм.
6. Дополнительный управляющий вход “Форсаж” включающий нагрев на полную мощность.
7. Производство: г. Донецк.
Условия эксплуатации прибора:
температура окружающей среды для рабочего состояния прибора: от -5 до +50 °С;
относительная влажность до 80% при температуре 25 °С.
Схема подключения силового симистора к регулятору РМ 2:
xn--80agpnh5a4d.su
Регулятор мощности РМ 2 мини
Точный регулятор мощности РМ 2 мини с цифровым управлением применяется для регулирования и поддержания стабильной мощности нагревательных приборов, даже при коллебаниях сетевого питания. Назначение РМ 2, это поддержание на тенах потребителя заданного высокостабильного и высокоточного (до ± 1-2 Вольт) эффективного (среднеквадратичного) значения напряжения. Управление нагревом осуществляется посредством управления внешним симистором, который в первоначальный комплект который не входит. Уменьшенные габаритные размеры с 50 до 35 мм, по сравнению с первоначальной моделью позволяют использовать в условиях нехватки места в щитовом ящике.
Регулятор мощности РМ-2 mini, цифровой, может эксплуатироваться с другими электроприборами, мощность которых меняется от подаваемого напряжения и не боятся искаженного синуса. Его можно применять для изменения мощности паяльника, электрического обогревателя, некоторых асинхронных и коллекторных электромоторов, стабилизации напряжения и мощности ТЭНа, управления яркостью свечения лампы накаливания, теплыми полами, для управления водогрейкой, особенно при плохой, питающей сети, в составе автоматики ректификационной колонны, пивоваренного оборудования, самогонного аппарата, дистиллятора, и другом оборудовании, технологических процессах.
Регулятор мощности может управлять практически любыми симисторами BT136, BT137, BT138, BT139, BTA41 A/B, BTA41 B, ТС142-80, для более мощными симисторами с током выше 0.5 А надо ставить два симистора. Симистор и радиатор в первоначальный комплект поставки не входит, приобретается отдельно или в наборе: надо выбрать перед тем как положить в корзину. Выбирается он в зависимости от нагрузки, мощность которой необходимо регулировать с двойным запасом по току.
Например ВТА 41 на ток 40А, выдержит 20 А, приблизительно 4,5 Квт.
Технические характеристики:
1. Диапазон входного напряжения, при котором прибор сохраняет работоспособность от 40 до 300 Вольт.
2. Диапазон задания напряжения, поступающего на нагрузку от 35 до 255 В.
3. Стабильность поддержания заданного напряжения плюс-минус 1-2 в.
4. Прибор может управлять любыми симисторами (триаками) с током управления не более 1 ампера.
5. Корпус прибора крепится на стандартную DIN-рейку и занимает место: 35 мм.
6. Условия эксплуатации прибора: температура окружающей среды для рабочего состояния прибора: от -5 до +50 °С;
Относительная влажность: до 80% при температуре 25 °С.
Производство: г.Донецк.
Схема сборки:
Также есть собранная модель РМ-2 24А, выбрать ее можно рядом с ценой.
Установлен симистор ВТА-41, включатель “форсаж” без подсветки, включатель выхода РМ2 с подсветкой.Можно параллельно к ней подключить таймер или терморегулятор. Работает только при исправном симисторе.
В корпусе есть место для установки дополнительного вентилятора в случае тяжелых условий работы.
2magnita.ru
