Содержание

Сжимы ответвительные технические характеристики – сжим электромонтажный

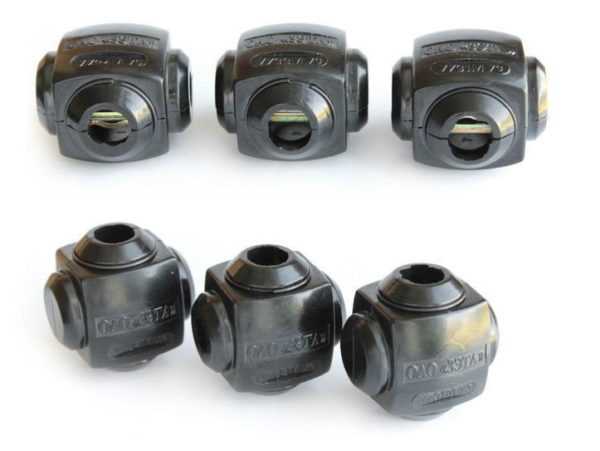

Сжим ответвительный типа «орех»

При производстве электромонтажных работ, которые связанны с вводом в работу нового электрооборудования или прокладкой электропроводки, возникает необходимость в подключении кабельной линии, отходящей от магистрального кабеля. Для выполнения ответвления от основного кабеля используются специальные устройства ― сжимы ответвительные, которые также известны под названием «кабельные орехи». Они получили широкое распространение при монтаже электросетей бытового и производственного назначения, подключения осветительного оборудования и т. п.

Мне как электрику часто приходится сталкиваться с проблемой отсутствия напряжения. И нужно сказать, что 60 % проблем отсутствия напряжения у потребителя связанно именно по причине плохого контакта в щитках, распределительных коробках и прочих силовых пунктах.

Безусловно, немаловажным фактом во всех этих проблемах является то, что за последние пол столетия электрическая нагрузка у бытовых потребителей резко возросла. У каждого дома имеется водонагреватели, электрочайники, варочные панели, стиральные машинки и другая мощная техника. Мы стараемся сделать свое окружение как можно комфортней и уютнее.

По сравнению с прошлым веком, когда практически везде использовалась скрутка, на сегодняшний день известно очень много способов качественного соединения электрических проводов это различные самозажимные и винтовые клеммники, опрессовка проводов гильзами, пайка, сварка.

Если рассматривать тему соединения проводов то нельзя не оставить без внимания один очень практичный способ соединение проводов с помощью зажимов типа «орех».

Орехи электрические соединительные

Приветствую Вас друзья на моем сайте «Электрик в доме». Очередная статья, которую мне бы хотелось опубликовать будет посвящена электрическому контакту в плане ответвления и соединения проводов. Я очень много внимания уделял темам соединения проводов, но в этот раз рассмотрим соединительные зажимы типа «орех». На первый взгляд из выражения «орех» может сложиться негативное впечатление, но это очень простое и надежное устройство. Немого позже станет ясно, почему его так называют.

В моей практике довольно часто встречаются варианты соединения проводов с помощью ответвительных зажимов типа «орех».

Их часто применяют, если необходимо сделать ответвление от магистрального провода не разрываю основную линию. Примером тому послужит схема этажного распределительного щитка. Дело в том, что в многоквартирных домах электроэнергия поступает в квартиры ответвлением от основной магистральной линии.

Попробую объяснить. Например, есть девятиэтажный дом. На каждом этаже расположен свой распределительный щиток. С первого этажа на последний через каждый щиток проходит кабельная линия — три фазы и ноль (система TN-C). Это в старых домах, а в новых помимо фазных проводов и рабочего ноля еще и заземление отдельным проводом прокладывают (получается пяти-проводная система TN-C-S).

В щитке от этого кабеля идет отвод питания в каждую квартиру. Но чтобы обеспечить надежность питания для всех потребителей дома, магистральная линия не разрывается на каждом этаже, а идет цельным проводом. А питание в квартиры поступает методом ответвления как раз вот с помощью таких ответвительных сжимов типа «орех».

Если же сделать наоборот, например, разрывать все четыре провода в щите на каждом этаже и подключать их на какую-нибудь клеммную колодку то в таком случая надежность питания у всех потребителей дома резко ухудшается. Скажем, если пропадет контакт по одной фазе на втором этаже без напряжения останутся квартиры семи верхних этажей в доме, которые подключены к этой фазе. А это никому не нужно.

Что собой представляет зажим «орех»?

Конструктивно зажим «орех» изготавливается в закрытом изолированном корпусе из поликарбоната. Внутри находится стальной сердечник, состоящий из пары плашек и промежуточной пластины, которые после установки сжимаются при помощи стяжных болтов.

Чтобы добраться к внутренним частям сжима, необходимо разобрать его корпус. Для этого снимаем два стопорных кольца, которые расположены по бокам.

В плашках имеются пазы для кабельных жил определённого сечения.

Для обеспечения надёжной и прочной установки зажима необходимо правильно выбрать его типоразмер в зависимости от сечения жил соединяемых кабелей. Подбор ответвительных сжимов производится в соответствии с прилагаемой таблицей.

Модель ответвительного сжимаСечение магистрального провода, мм2Сечение ответвительного провода, мм2
У731М4 ÷ 101,5 ÷ 10
У733М16 ÷ 351,5 ÷ 10
У734М16 ÷ 3516 ÷ 25
У739М4 ÷ 101.5 ÷ 2.5
У859М50 ÷ 704 ÷ 35
У870М95 ÷ 15016 ÷ 50
У871М95 ÷ 15050 ÷ 95
У872М95 ÷ 15095 ÷ 120

Почему зажим называют «орехом»? Посмотрите на него и на обычный грецкий орех. Не правда ли, что между собой они очень похожи. На самом деле выражение «орех» это профессиональный сленг у электриков нигде, в технической документации такого выражения вы не найдете. А правильней его называть ответвительный сжим. Например, сжим ответвительный у731м (где у731м тип устройства).

Основным достоинством ответвительных зажимов типа орех в том, что с их помощью можно подключать электрические провода без разрыва магистральной линии, а также соединять медные и алюминиевые провода между собой, не опасаясь их окисления. Например, если у Вас проложен магистральный провод из алюминия, а Вам нужно подключить от него медный провод, зажим «орех» справится с этим как никто лучше.

Я специально собрал ореха неправильно (пластины собираются пазами перпендикулярно друг другу), чтобы показать пазы в пластинах.

Соединение проводов зажимами типа «орех»

Теперь давайте рассмотрим пример, как сделать ответвление проводов от магистральной линии с помощью зажимов типа «орех». К примеру, есть трехфазная линия, от которой необходимо сделать ответвление проводом сечением 1.5 мм2. Как я уже говорил плюс сжимов в том, что разрезать магистральный провод в этом случае не нужно. Достаточно лишь снять с него изоляцию на длину прижимной пластины.

Подготавливаем орехи. Поддеваем стопорные кольца плоской отверткой и разбираем корпус. Выкручиваем прижимные болты из пластин. Магистральный провод сечением 6 мм2. Аккуратно разрезаем и снимаем с него изоляцию в месте соединения. С отходящего провода также снимаем изоляцию на длину пластины. Больше снимать, смысла нет, так как лишние оголенные части нам ни к чему.

Оголенные части проводов вставляем в пазы на плашках и закручиваем винтами. Между пластинами обязательно должна быть латунная пластина. Затягиваем винты с усилием чтобы контакт был хорошим, но без фанатизма :), иначе можно сорвать резьбу.

Теперь можно собирать корпус ореха. Корпус состоит из двух половинок, в котором имеется четыре отверстия. Одно из них глухо запаяно, одно предназначено для отходящего провода, два других для магистрали. Корпус скрепляем стопорными кольцами. Соединение проводов зажимами типа «орех» выполнено.

Устройство такого типа применяется в сетях электроснабжения с напряжением до 660В и обеспечивает надёжное и долговечное крепление отходящей кабельной линии к магистральному кабелю. Благодаря применению ответвительных сжимов выполнение данного вида работ занимает минимум времени и не требует излишних усилий.

Следует помнить, что такое соединение не обеспечивает полной герметичности стыков и в зависимости от условий эксплуатации в него может проникать пыль или вода. Для решения этой проблемы корпус устройства достаточно плотно обмотать изоляционной лентой.

Конструкция сжимов предусматривает соединение жил кабелей без их разрезания. Монтаж не требует специальной подготовки и оборудования, достаточно удалить изоляцию с мест соединения и установить зажим.

Соединение алюминиевых и медных проводов сжимом «орех»

Электрическими орехами можно выполнять соединение проводов не только методом ответвления. Благодаря простому и в тоже время надежному способу соединения проводов их можно применять везде, даже в распределительных коробках. Но в этом случае нужно учитывать габариты самих сжимов и подбирать коробки соответствующих размеров.

Давайте рассмотрим, как можно выполнить соединение алюминиевых и медных проводов зажимом типа «орех». Все мы знаем, что соединять алюминиевые и медные провода между собой прямым способом нельзя, так как со временем начинается процесс окисления.

Снимаем изоляцию с обеих проводов на величину пластины. Ослабляем винты, вставляем провода в пазы плашек и затягиваем винты. Благодаря тому, что между алюминиевым и медным проводом расположена латунная пластина, прямого контакта между ними нет.

Понравилась статья — сохрани на стену!

kabel-house.ru

Качественное соединение алюминиевого и медного проводов – от «орешков» до самодельных ответвителей

Нередко при прокладке электрической проводки и других коммуникаций возникает необходимость ответвления изолированного кабеля. Для организации подобной разводки используются специальные компоненты. Наиболее предпочтительным является сжим ответвительный. С его помощью можно оперативно проложить кабельную трассу и выполнить ответвления линии передач напряжением до 220 В. При этом не нужно удалять изоляцию.

Что собой представляют ответвительные сжимы

Ответвительные сжимы характеризуются большим разнообразием конструкций и форм, но в большинстве случаев под ними подразумеваются так называемые соединители «орешки». Конструктивно речь идет о двух зажимных пластинах, которые производятся из качественной анодированной стали. В каждой из них имеются специальные выемки для кабеля. После того как он будет расположен между пластинами, они плотно сжимаются путем затягивания четырех винтиков.

Зажимные пластины спрятаны в прочном корпусе, изготавливаемом из карболита – особой разновидности пластмассы. Как и сжим, корпус состоит из двух отдельных частей. Пластины размещаются внутри него: каждая крепится к одной из половинок корпуса при помощи кольцевой пружины. Все соединения спрятаны внутри. «Орех» для соединения проводов выступает в роли соединительного и защитного приспособлений.

Основное достоинство электротехнического компонента – возможность надежной и безопасной коммутации алюминиевого и медного кабелей. Для осуществления такого соединения нет необходимости разрезать магистральную линию. Достаточно зачистить небольшую часть кабеля, который поместится внутри плашки. Ответвление крепится к перпендикулярному желобу.

«Орешки» выпускаются разных размеров с идентичными техническими характеристиками. Габариты конкретного изделия подбираются в соответствии с сечением жилы ответвляемых проводников. В соответствии с ГОСТ для основных магистралей выбирают зажимы 4-150, для ответвлений – 1,5-120 кв. мм.

к содержанию ↑

Для чего нужно отделять алюминиевый провод от медного

Часто возникают ситуации, когда необходимо выполнить коммутацию новых стационарных электрических приборов к уже существующей сети. Например, при установке очистителя воды с электронасосом. В большинстве случаев запрещается изменять строение магистральных линий, зато есть прекрасная возможность выполнить качественную коммутацию алюминиевых и медных проводников внутри квартиры или частного дома. Достаточно выбрать подходящий соединительный элемент и сделать это можно без помощи квалифицированных специалистов.

Многие из вас слышали об основном правиле электрической и пожарной безопасности, в соответствии с которым категорически запрещаются скрутки двух проводников, изготовленных из разных материалов (как алюминиевые и медные) или имеющих неодинаковые сечения. Многие «кустарные мастера» забывают об этом и часто прибегают к подобной коммутации на загородных домах, внутри гаражей и сараев. Последствия такого подхода катастрофичны.

Во-первых, какой бы плотной ни стала образованная вами скрутка, площадь контакта проводников будет минимальной. В результате этого образуется чрезмерно высокое переходное сопротивление, из-за чего место контакта начинает перегреваться.

Во-вторых, если соединяются алюминиевый и медный проводники, то в результате электрохимических реакций металлы начинают окисляться. Окисная пленка проявляется преимущественно на поверхности медной жилы. Кроме того, наблюдается зависимость: чем выше уровень влажности в помещении, тем быстрее появляется коррозия. Это приводит к увеличению сопротивления на токоотводе в контактной зоне.

Свои окислительные процессы происходят на поверхности меди в месте контакта с алюминием, что еще больше усиливает переходное сопротивление. Значение этой величины поднимается до пиковых, из-за чего область коммутации нагревается. В конечном итоге это приводит к искрению, оплавлению и другим процессам, связанным с локальным возгоранием.

к содержанию ↑

Способы соединения алюминиевых и медных проводов

Существует множество ситуаций, при которых возникает острая необходимость в организации подобных соединений. И далеко не всегда можно быстро и беспроблемно заменить старую алюминиевую проводку в доме на новую медную. Если при попытке подключить новое электрическое оборудование выяснилось, что проводка в доме алюминиевая, то обязательно воспользуйтесь одним из доступных соединителей.

Перечислим основные разновидности электромонтажных соединителей для разных проводников:

  1. Клеммная колодка (клеммник). Данные устройства заслуживают отдельную статью для рассмотрения, а пока обратим ваше внимание на основные нюансы их эксплуатации. Для надежного контакта алюминиевого и медного проводников в устройстве винтового или самозажимного типа нужно изготавливать пластины из нейтральных материалов. В качестве альтернативы их поверхность следует покрыть специальной пастой, изготовленной исключительно для подобных действий. Эта информация должна указываться на маркировке или в инструкции к изделию.
  2. «Орешки». О них мы писали выше. Свое название изделия получили благодаря строению: роль скорлупы играет пластиковый корпус из карболита, начинки – зажимные пластины для хорошего контакта. Вы без проблем задействуете ответвительные сжимы. Для начала магистраль из алюминиевой жилы зачищается в месте коммутации, после чего помещается в канал одной из зажимных пластин. Медная жила нового оборудования устанавливается в другой пластине без контакта с внешним каналом. Изделия с сечением 120-150 кв. мм используются преимущественно профессиональными электриками, 1,5-4 кв. мм – в домашних условиях.
  3. Прокалывающий зажим коммутируется напрямую к самонесущему изолированному проводу (СИП) на магистрали. Выполнение подобных ответвлений лучше всего доверить квалифицированным специалистам. Если решите делать это самостоятельно, то прибор следует подключить к проводникам без нарушения изоляции (не зачищая кабель). Крепко затяните гайку, что приведет к прокалыванию и обеспечит контакт.
  4. Самодельный соединитель можно изготовить из одного болта, трех латунных шайб, гайки и изоленты. Для коммутации алюминиевого и медного проводников зона их прямого контакта разделяется тремя шайбами. Такой метод считается временным соединением, но по факту узел прослужит в течение нескольких десятилетий.

к содержанию ↑

Назначение, преимущества и недостатки соединителей

Основное предназначение ответвительного сжима – организация ответвления на магистральном электрическом кабеле без выполнения разрыва на основной трассе. Соединитель «орешек» может быть установлен в месте монтажа магистрали с проводкой нового оборудования, и нет необходимости перерезать кабель. Это один из лучших вариантов при коммутации проводников разного сечения, изготовленных из алюминия и меди. Контактную пластину желательно делать латунной, поскольку данный материал не вступает в электрохимическую реакцию ни с медью, ни с алюминием.

Ответвительные сжимы применяют при установке электрических сетей бытового, промышленного назначения. Они незаменимы при монтаже осветительных приборов. «Орешки» могут эксплуатироваться в электросетях напряжением не более 660 В.

Из недостатков сразу стоит отметить необходимость оголения соединяемых проводов. Этого не нужно делать при эксплуатации ответвительных сжимов прокалывающего типа. Другой нюанс – слабая степень защиты от пыли и влаги (не выше IP20).

к содержанию ↑

Пример применения

Сжимы считаются низковольтными компонентами и работают в диапазоне напряжения от 60 до 660 В. Допустим монтаж внутри электрических щитков, при прокладке открытой электропроводки и подключения приборов малой мощности.

Процесс установки максимально простой. После того как подберете нужную модель в соответствии с сечением скрепляемых проводников, удалите зажимные пластины из оборудования. Чтобы это сделать, снимите крепление, сдерживающее две части корпуса. Конструкция крепления бывает разной: с применением стопорного кольца, резьбового элемента с саморезами или шайбой, сдерживающей половинки «скорлупы».

Важно. Не забудьте заранее надеть резьбовое кольцо на ответвительный провод прежде, чем установите его внутри «орешка». В противном случае нужно будет производить демонтаж плашки.

После извлечения зажимных пластин в зависимости от их размеров высчитывается протяженность участка, на котором будет удалена изоляция на коммутируемом кабеле. Соответствующие отметки можете оставить маркером или ручкой. При помощи заточенного ножа максимально аккуратно надрежьте изоляцию, не задевая жил, после чего снимите ее с провода.

Зажимные поверхности и зачищенные жилы лучше всего протереть ватным тампоном с любым обезжиривателем. Установите проводники в выемки плашки. Отличной идеей станет добавление токопроводящей смазки. Соедините и скрепите детали, тесно затянув винтики. Спрячьте зажимные пластины внутри корпуса, надежно скрепив обе половинки. Чтобы обеспечить стабильное соединение, под винты на плашке подложите шайбы Гровера.

к содержанию ↑

Конструкция сжима

Устройство электротехнического элемента состоит из надежного диэлектрического корпуса, для производства которого используют поликарбонат. Данный материал относится к термопластам, являющимися сложными полиэфирами (соединениями угольной кислоты и двухатомных спиртов). Внутрь корпуса устанавливают сердечник из металла, не вступающего в реакции с новыми медными или устаревшими алюминиевыми проводниками. Сердечник состоит из двух плашек с пластиной посередине. Каждая часть соединяется с двумя остальными при помощи винтиков.

В двух плашках проделывают пазы для укладки кабеля. Маркируются ответвительные зажимы «ореха» приблизительно одинаково – У731М, У871М и т. д.

Таблица ниже поможет вам подобрать правильные «орешки» в зависимости от сечения соединяемых проводников:

Модель «орешка»Сечение
Основной кабель, кв. ммДобавляемый кабель, кв. мм
У731М4-101,5-10
У733М15-351,5-10
У734М15-3516-25
У739М4-101,5-2,5
У859М51-704-35
У870М96-15016-50
У871М96-15051-95
У872М96-15096-120
к содержанию ↑

Правила соединения проводов

Обратите внимание на то, что в поликарбонатном корпусе имеются два отверстия. Одно из них закрыто наглухо, а другое используется для размещения провода, закрепляемого за магистралью.

При эксплуатации «орешков» не забывайте об отсутствии герметичности на стыках, поэтому при электромонтаже в зависимости от климатических условий, уровня влажности и чистоты помещения внутри может оседать пыль, грязь или влага. Чтобы повысить защиту от этих негативных факторов, можете дополнительно заизолировать корпус при помощи качественной изоленты.

Таким образом, где бы ни осуществлялась коммутация медных и алюминиевых проводников, в идеале нужно использовать качественные ответвительные соединения с латунной пластиной. Альтернативным временным решением может стать самодельный соединитель из болта, гайки и трех шайб. Последние, к слову, предназначены для разделения зоны соприкосновения медного и алюминиевого проводников. Детали желательно выбирать из латуни, что позволит избежать протекания окислительных процессов.

Сжим ответвительный – особенности эксплуатации, предназначение, преимущества и недостатки соединительного элемента

220.guru

Зажимы ответвительные NILED

Зажим ответвительный для ответвления от магистрали проводов ввода в дом Р 645.

Применяется для соединения СИП магистрали сечением 6-150 мм2 с изолированными жилами ответвлений сечением 4-35 мм2(медь или алюминий).

Вместо зажима Р 645 возможно применение зажимов с раздельной затяжкой болтов Р 71, Р 72 или Р 74. (см. раздел «Влагозащищенные зажимы»).

Малогабаритный ответвительный зажим P 4.

Специально для России в зажиме Р 616 применена новая конструкция контактных пластин из луженой меди, которые обеспечивают надежный контакт с проводами малых сечений (1,5-2,5 мм2) отечественного производства.

Разработан для уличного освещения и подключения проводов абонента.Применяется для соединения жил магистрали 6-95 мм2 с проводами сечением 1,5-10 мм2.

Специально для России в зажиме P4 применена новая конструкция контактных пластин из луженой меди, две контактные пластины обеспечивают надежный контакт с проводами малых сечений (1,5 мм2) отечественного производства.

Зажим ответвительный для ответвления от магистрали проводов ввода в дом Р 616R

Применяется для соединения жил магистрали сечением 6-95 мм2 в магистрали с жилами сечением 1,5-16 мм2 для уличного освещения или ввода в дом.

Для уличного освещения или ввода в дом можно также применять зажимы с раздельной затяжкой болтов Р 21.

Зажим ответвительный для ответвления магистральных проводов Р 70

Для соединения СИП магистрали сечением 25-150 мм2 с жилами ответвлений сечением 25-95 мм2 (медь или алюминий).

Для соединения жил магистрали можно также применять зажим с раздельной затяжкой болтов Р 151+BI сечением 35-150 мм2/ 6-95 мм2 (медь или алюминий).

Соответствие нормам: NFC 33 0 20/

Зажимы рассчитаны на монтаж и эксплуатацию при низких температурах: монтаж от – 20°С, эксплуатация от – 60°С.

Коррозионная стойкость металлических деталей испытывается в камере соляного тумана и в камере влажного газа SO2.

Контактные пластины зажимов НИЛЕД имеют пирамидальную форму, благодаря этому достигается быстрый электрический контакт и исключается попадание воды в провод.

Монтаж ответвительных зажимов фирмы НИЛЕД обеспечивает минимальную потерю механической прочности фазного и нулевого провода(в соответствии с действующими отечественными нормами и стандартом CENELEC).

Испытания на прочность изоляции зажимов осуществляются в баке с водой в течение 1 минуты действующим значением на пряжения 6 кВ.

Назначение ответвительных зажимов

Используются для нескольких ответвлений из одной точки.

Технические характеристики ответвительных зажимов

Предназначены для алюминиевых или медных изолированных жил.

Контроль над усилием затяжки болтов осуществляется срывной шестигранной головкой 13 мм.

Изоляция испытана напряжением 6 кВ (в течение 1 мин в воде).

Болт имеет срывную головку из алюминиевого сплава. Корпус ответвительного зажима поставляется в открытом виде, что облегчает его монтаж.

В моделях P 70 / P 150 / P 240 защитный колпачок выполнен съемным.

Особенности ответвительных зажимов

Демонтаж возможен (вторичный монтаж не допускается).

Зажимы данного типа допускают выполнение работ на линии под напряжением.

Головка болта затягивается при помощи изолированного торцевого гаечного ключа CL 13 Click (допускается также применение рожкового или накидного гаечного ключа 13 мм).

ПозицияСечение жил, мм2БолтМакс. нагрузка I , АМасса, гКол-во в упаковке, шт.
МагистралиОтветвленияКол-во болтовУсилие затяжки,НмРазмер головки, мм
Р 6166-1501,5-161101315060100
Р 6456-1504-3511413250125100
Р 7025-15025-951141350018080
Р 15035-15035-1502161365026080
Р 24070-15070-2402221770028080

Соответствие нормам: HN 33 S 63.

Характеристика ответвительных зажимов

Предназначены для алюминиевых или медных изолированных жил.

Контроль над усилием затяжки болтов осуществляется срывной шестигранной головкой 13 мм.

Изоляция испытана напряжением 6 кВ (в течение 1 мин в воде).

Болт со стороны магистрали имеет срывную головку из алюминиевого сплава.

Ответвительные герметичные зажимы с раздельной затяжкой болтов типа Р 617, Р 619, Р 14

Назначение ответвительных зажимов

Используются для нескольких ответвлений из одной точки.

Характеристика ответвительных зажимов

Предназначены для алюминиевых или медных изолированных жил.

Контроль над усилием затяжки болтов осуществляется срывной шестигранной головкой 13 мм.

Изоляция испытана напряжением 6 кВ (в течение 1 мин в воде).

Болт со стороны магистрали имеет срывную головку из алюминиевого сплава.

Особенности ответвительных зажимов

Контакт с проводом ответвления обеспечивается без снятия изоляции.

Соединение проводов осуществляется с раздельной затяжкой болтов.

В зажимах Р 617 и Р 14 контакт обеспечивается: на магистрали – прокалывающими контактными пластинами, на ответвлении – со снятием изоляции с провода.

В зажиме Р 619 контакт обеспечивается: на магистрали и ответвлении – прокалывающими контактными пластинами.

ТипПозицияСечение жил, ммМакс. нагрузка I , АМасса, гКол-во в упаковке, шт.
МагистралиОтветвления
2 ответвленияР 61735-1502х6-35/50М35017550
2 ответвленияР 619
4 ответвленияР 1416-1504х1,5-3570028050

Соответствие нормам: HN 33 S 63.

Зажимы ответвительные для ответвления СИП от ВЛН типа N 640, N 70

Назначение ответвительных зажимов

Используются для ответвления СИП от ВЛН, а также для ответвления от неизолированной несущей нулевой жилы.

N 640 предназначен для ответвления от ВЛН к вводу в здание СИП сечением 2х16-4х25.

N 70 предназначен для ответвления от ВЛН магистральных СИП.

Характеристика ответвительных зажимов

Контакт с проводом ответвления обеспечивается прокалыванием изоляции.

Контроль над усилием затяжки болтов осуществляется применением срывной головки.

Корпус выполнен из изоляционного материала. Устойчив к климатическим и механическим воздействиям.

Контактные пластины выполнены из алюминиевого сплава, предназначены для соединения алюминиевых проводов.

Контакты со стороны ответвления покрыты смазкой. Неизолированные провода рекомендуется обрабатывать щеткой ВС.

Особенности ответвительных зажимов

Контактные пластины выполнены со стороны магистрали в виде плашки, чтобы не уменьшать механическую прочность провода.

ПозицияСечение СИП в магистрали, из меди или алюминия, мм2Сечение СИП на ответвлениях, из меди или алюминия, мм2Масса, гПозицияКоличество в упа­ковке, шт.
N 6406-1202,5*-25113080
N 9525-15025-95119580

Соответствие нормам: NFС 33 0 20. * Для ответвления провода сечением 2,5 мм2 его необходимо сложить вдвое и поместить внутрь клеммы.

Примечание: Для ответвления от медных проводов необходимо заказывать зажимы с дополнительной маркировкой …Cu. (N 640 Cu, N 70 Cu).

Ответвительные влагозащищенные зажимы с раздельной затяжкой болта типа Р 71, Р 72, P 151, PR 151+BI, PR 240+BI

Назначение ответвительных зажимов

Применяются для обеспечения надежного электрического контакта методом прокалывания изоляции жил на магистральной линии и зачисткой на ответвлении.

Зажим P 71, P 72 обеспечивает соединение с заземляющим спуском нулевой жилы.

Зажимы Р 71 и Р 72 предназначены для соединения СИП магистрали 16-95 с изолированными жилами ответвления 2,5-54, а также для уличного освещения.

Зажимы P 151, PR 151+BI, PR 240+BI применяются не только для ответвления магистральных проводов СИП, но и для соединения СИП с кабелем.

Характеристика ответвительных зажимов

Корпус выполнен из алюминиевого сплава.

Контроль над усилием затяжки при прокалывании изоляции осуществляется болтом диаметром 10 мм с шестигранной срывной головкой на плоской пластинке.

Для алюминиевых и медных проводов.

Эластичность контакта обеспечивается применением С -образной формы зажима.

Зажимы смазаны тугоплавким смазочным материалом.

Защита обеспечивается изолирующим чехлом.

Предохранитель защитного чехла может быть поставлен на место только после срыва головки, обеспечивает визуальный контроль за монтажом.

Особенности ответвительных зажимов

При соединении медных проводов изолирующие коробки должны быть смазаны!

Допускается вторичный монтаж на ответвлении.

Зажим Р 72 предназначен для 2 ответвлений.

Срок службы зажима данного класса, выполненного из алюминиевого сплава не менее 30 лет.

Конструкция зажима обеспечивает надежность электрического контакта в течение всего срока эксплуатации.

Зажимы рассчитаны на монтаж и эксплуатацию при низких температурах.

Зажимы с раздельной затяжкой болта позволяют подсоединять и отсоединять абонентские провода не снимая зажим с магистрального провода.

ТипПозицияСечение СИП в магистрали, из меди или алюминия, мм2Сечение СИП на ответвлениях, из меди или алюминия, мм2Масса, гПозицияКоличество в упа­ковке, шт.
P 211 ответвление10-251,5-35907050
P 711 ответвление35-952,5/4-5414510050
P 722 ответвления35-952*2,5/4-5414511050
P 744 ответвления16-1504*2,5/4-3514513050
P 151 +Bl1 ответвление35-1506-9529013072
PL 151+BI1 ответвление35-15035-15050015048
PR 240+BI1 ответвление50-15095-24050016048

www.elcn.ru

ОСТ 36-66-82 «Зажимы (сжимы) ответвительные и плашечные. Технические условия»

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК “Трансстрой”СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

files.stroyinf.ru

Сжим ответвительный У734М

Техническое описание


Чертежи, схемы


Назначение

Предназначены для выполнения ответвлений медными и алюминиевыми проводами от магистральной линии напряжением до 1000 В без ее разрезания. Климатическое исполнение У3 по ГОСТ 15150-69.


Характеристики



Тип

Сечение проводов, мм2

Размеры, мм

Масса 1000 шт., кг

магистральных

ответвительных

длина

ширина

высота

У734М У3

16-35

16-25

44

44

36

38





КАТАЛОГ ПРОДУКЦИИ

  • Блоки зажимов
    БЗ24, БЗ26
  • Зажимы и блоки наборные
    ЗН18/БЗН18, ЗН24/БЗН24,
    ЗН27/БЗН27, ЗН29/БЗН29
  • Клеммные блоки
    КБ10, КБ25, КБ63
  • Клеммы и колодки
    КС-4П16(25), КУО 4(6), СОВ-2-2,5, НКУО-1
  • Коробки монтажные
    УК-2П, УК-2Р, КМО, КМР
  • Шинодержатели
    ШСТ, ШД 250(400,630)
  • Выключатели пакетные
    ВП-16, ВП-40, ВП-63
  • Радиорозетки проводного вещания
    РПВ-1, РПВ-2
  • Реле промежуточные универсальные
    РПУ-2М(102,202,211,212)
  • Соединители электрические
    СЭ20 (РШ/ВШ), СЭ30 (РШ/ВШ)
  • Контакты к предохранителям
    K 01÷K 08
  • Тумблерные переключатели и выключатели
    5102.3709, 5112.3709, 4602.37, ВН-45М
  • Cжимы ответвительные
    У731М, У733М, У734М, У739М, У859
  • Шины нулевые изолированные
    ШНИ-10П40-Д-8(14)
  • Изделия из металла
  • Изделия из пластмасс
  • Аксессуары к продукции
  • Техническая документация
  • Каталог продукции УПП-5 в PDF
  • Импортозамещение
  • Поиск по сайту

УСЛУГИ

upp5.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
