Таблица арматуры. Санкт-Петербург

Таблица арматуры

Компания «Блок Металл» осуществляет распространение в Санкт-Петербурге и других населенных пунктов Северо-Западного региона различных типов арматуры.

Характеристики арматуры

Мы стремимся сделать все возможно для упрощения выбора изделий, предлагая вниманию клиентов таблицы, отражающие основные свойства арматуры.

Прежде всего, стоит обратить внимание на значения, влияющие на качество сцепления изделий с бетоном, представленные ниже:



Номинальный диаметр, ммПлощадь поперечного сечения, см2Масса1 м
теоретическая, кгдопускаемое отклонение, проц.
60,2830,222+10
70,3850,302-9
80,5030,395
100,7850,617+5,5
121,1310,888-7
141,541,21+4
162,011,58-6
182,642+3,5
203,142,47-5,5
223,802,98+3
254,913,85-5
286,164,83+3
328,046,31-5
3610,187,99
4012,589,87
4515,9012,48
5019,6315,41+2
55
23,7618,65-4
6028,2722,19
7038,4830,21
8050,2739,46

Арматурная проволока

Номинальный диаметр, ммРасчетная площадь поперечного сечения,мм2Теоретическая масса I м, кг, классовНоминальный диаметр, ммРасчетная площадь поперечного сечения, мм2Теоретическая масса I м, кг, классов В — II, Bp-II
В-I, B-II, Bp-IIBp-I
37,060,0560,052628,30,222
412,560,0990,092738,50,302
519,630,1540,144850,30,395

Арматурные канаты

КлассДиаметр, ммРасчетная площадь поперечного сечения, см2Расчетная масса1 м, кг при шаге свивки
условныйНоминальный, Д
10Д16Д
К-74,54,650,1270,102 0,100
66,200,2270,1810,173
7,57,750,3540,2830,279
99,300,5100,4070,402
1212,400,9060,7240,714
1512,501,4161,1321,116



Класс
Номинальный диаметр, ммРасчетная площадь поперечного сечения, см2Теоретическая масса1 м, кг
К-19141,2871,020
К-2*7181,0191,801
К-2*7251,8121,428
К3*7100,3810,299
К3*7130,6780,583
КЗ*716,51,0620,825
К3*7
20
1,5271,209
КЗ* 1916,51,0310,795
КЗ* 19221,8091,419

Необходимо иметь представление о документах, определяющих характеристики арматуры:

Вид арматуры и документы, регламентирующие качествоКлассДиаметры арматуры, в мм

3

4

4,5

5

6

7

7,5

8

9

10

12

14

15

16

18

20

22

25

28

32

36

40

Стержневая горячекатаная гладкая, ГОСТ 5781-75A-I

+

+

+

+

+

+

+

+

Стержневая горячекатаная периодического профиля,ГОСТ 5781-75 A-II

+

+

+

+

+

+

+

+

+

+

A-III, Ат-Ш

+

+

+

+

+

+

+

+

+

+

+

+

+

+

A-IIIb

ГОСТ 5.1459-72 *A-IV, ?т-IVc

+

+

+

+

+

0

0

0

0

0

Стержневая термически упрочненная периодического профиля ГОСТ 10884-81A-IV

A-V, ?т-V

+

+

+

+

+

+

0

0

0

A-V, ?т-VI

+

+

+

+

+

0

0

0

0

0

Обыкновенная арматурная проволока гладкая, ГОСТ 6727-80B-I

То же, периодического профиля ГОСТ 6727-80Bp-I

+

+

+

Высокопрочная арматурная проволока гладкая,ГОСТ 7348-81B-II

+

+

+

0

0

То же, периодического профиля ГОСТ 7348-81Bp-II

0

0

0

Арматурные канаты ГОСТ13840-68 *К-7

+

+

+

+

Арматурные канаты ГОСТ 13840-68*К-19

0

Условные обозначения: + рекомендуемые к использованию диаметры и классы арматурной эффективной стали, — — исключенные из сортамента диаметры и классы арматурной стали; 0 — сортамент.

Примечания: 1. Диаметры арматуры приняты согласно сортаменту по соответствующим ГОСТ или ТУ с учетом указаний по области применения различных классов стали; исключенные из сортамента диаметры и классы арматурной стали; 0 — сортамент сталей -по пп. 2.18—2—25 СНиП П-21-75. 2. Сталь класса A-IIIb диаметрами более20 мм, арматурных упрочняемая вытяжкой на предприятиях стройиндустрии, допускается к применению в качестве напрягаемой арматуры при отсутствии арматурной стали более высоких классов. 3. При изготовлении конструкций допускается замена проволоки класса Bp-I на имеющуюся в наличии проволоку класса В-1.

Важно знать фактический вес арматуры определенного диаметра:

Таблица веса арматуры

Номер профиля
(номинальный диаметр)
Вес, кг/м
60,222
80,395
100,617
120,888
141,210
161,580
182,000
202,470
222,980
253,850
284,830
326,310
367,990
409,870
4512,480
5015,410

Ознакомление с предложенными таблицами арматуры позволит приобрести продукцию, идеально подходящую для решения конкретных практических задач при минимальных финансовых затратах.

Область применения арматуры

Гладкая и рифленая арматура широко используется в строительстве. Из нее изготавливают прочные железобетонные изделия, различные металлические каркасы, сетки и т.д.

Любая арматура на выгодных условиях

Компания «БЛОК Металл» готова предложить клиентам арматуру различных типоразмеров. Помимо таблиц с характеристиками арматуры, на сайте имеется каталог с актуальными ценами на всю продукцию.

Заказывайте качественную арматуру с доставкой по СПб и области! Получить дополнительной информацию о сотрудничестве можно по телефону!

block-metal.ru

Сечение арматуры – площадь сечения, таблица для расчета

Горячекатаная арматурная сталь – вид металлопродукции, используемый практически на всех строительных объектах. Назначение арматурных стержней, плоских сеток и объемных каркасов, – повышение устойчивости бетона к нагрузкам различных видов. Эта металлопродукция необходима при возведении фундамента, монолитных стен, производстве железобетонных изделий. Для того чтобы определить прочность арматуры, составить смету, рассчитать массу партии проката, необходим такой показатель, как площадь поперечного сечения. Арматурные стержни имеют поверхность – гладкую или периодического профиля. В обозначении прутов с гладкой поверхностью указывается их наружный диаметр, периодического профиля – номинальный диаметр, который равен наружному диаметру гладкого стержня с равновеликой площадью сечения.

Расчет площади сечения арматурных стержней с гладкой поверхностью

Площадь сечения арматурной стали можно просто определить по таблице ГОСТа 5781-82. Однако если при покупке арматуры иногда возникает необходимость узнать эту величину, а таблицы нет под рукой, то можно самостоятельно произвести несложные расчеты. Для них понадобятся штангенциркуль и калькулятор.

С помощью штангенциркуля определим наружный диаметр в миллиметрах. Расчет площади поперечного сечения арматуры производится по формуле:

S = π*dн2/4,

в которой:

  • S – площадь сечения, мм2;
  • π – постоянная величина, равная 3,14;
  • – наружный диаметр, мм.

Расчеты для стержней периодического профиля

Арматурная сталь периодического профиля обеспечивает хорошее сцепление с бетоном, поэтому именно она используется в качестве рабочей арматуры, воспринимающей и распределяющей основные нагрузки на бетонную конструкцию.

Для определения номинального диаметра производят два измерения с помощью штангенциркуля – по вершинам ребер и по углублениям. Номинальный диаметр равен среднему арифметическому значению этих двух величин. Их суммируют и делят пополам. Площадь сечения определяется по той же формуле, что и в случае стержней с гладкой поверхностью, но вместо наружного значения мы подставляем в формулу значение номинального диаметра.

Вам не понадобится производить расчеты, если под рукой у вас будет таблица площади поперечного сечения стержней арматуры.

Dном, ммS, см2Dном, ммS, см2
60,283182,64
70,385203,14
80,503223,8
100,785254,91
121,131286,16
141,543610,18
162,014012,58

spbrmk.ru

Сортамент арматуры таблица | Нормативная база

При проектировании зданий и сооружений важно использовать не только климатологические данные, но и сортамент арматуры. Таблица с параметрами приведена в этой статье в нижнем блоке.

Из самых важных параметров арматуры отмечают массу одного погонного метра и площадь сечения. По площади сечения подбирается необходимое количество стержней в разрезе конструкции согласно расчету. Данные о массе используют для составления таблицы расхода стали по объекту и оформления сметы.

Сортамент арматуры таблица

Ниже можно посмотреть сортамент арматуры, таблица которого расписана для всех существующих диаметров. Указанную точность количества знаков после запятой необходимо строго соблюдать при расчетах.

d, мм Масса п.м., кг Площадь сечения, см2 d, мм Масса п.м., кг Площадь сечения, см2
5 0,154 0,1963 45 12,485 15,90
6 0,222 0,2827 50 15,425 19,64
8 0,395 0,5027 63 24,47 31,17
10 0,616 0,7854 70.5 30,21 38,48
12 0,888 1,131 80 39,46 50,27
14 1,21 1,539 90 49,94 63,62
16 1,58 2,011 100 61,65 78,54
18 2,0 2,545 110.5 74,60 95,03
20 2,47 3,142 125 96,33 122,72
22 2,98 3,801 140 120,84 153,94
24 3,55 4,524 150 138,72 176,72
25 3,85 4,909 160 157,83 201,06
28 4,83 6,158 180 199,76 254,47
30 5,55 7,069 190 222,57 283,53
32 6,31 8,042 200 246,62 314,16
36 7,99 10,18 220 298,40 380,13
40 9,86 12,57 250 385,34 490,88
42 10,88 13,85 270 449,22 572,26

Краткие данные об арматуре

Общие параметры и технические данные по арматуре регламентируются ГОСТ 5781-82. Арматурный прокат существует гладкого и периодического профиля. При этом диаметр самих стержней колеблется от 5,5 до 40 мм. Горячекатання круглая сталь с диаметром от 45 до 270 мм, не применяется в обычном строительстве, но существует.

Использование этих стальных элементов лежит в армировании конструкций железобетона (стандартных и предварительно напряженных), как при изготовлении сборных конструкций на заводе, так и при производстве монолитных работ на стройплощадке.

Обозначение арматурного проката принято указывать символом А, с дальнейшим описанием класса арматуры и необходимых диаметров. В зависимости от способа изготовления и прочностных характеристик арматуру делят на:

  • свариваемую, с добавлением индекс С к шифру;
  • стойкую коррозии растрескивания при напряжении, с добавлением индекс К;
  • несвариваемую, без какого-либо индекса;
  • соответственно нестойкую обозначенной выше коррозии, без какого-либо индекса.

Выглядит шифр арматуры следующим образом: А400С Ø12. Цифры после грифа А, означают класс арматуры. Так, арматурный прокат А240С имеет гладкий профиль, а прокат А300С, А400С, А500С, А600, А600К, А800, А800К, А1000 – периодический профиль.

На строительную площадку арматура поступает, чаще всего, в пачках с указанным весом, длиной 6 или 12 метров. Дальнейшая обработка по нуждам строительства происходит на специальных резочных станках, либо ручными абразивными инструментами. Категорически запрещается выполнять сваривание арматурных изделий при армировании перекрытий и вертикальных несущих конструкциях, это ослабляет показатели стали.

В случаях, когда сваривание арматуры предусмотрено проектом, оно выполняется в специальных условиях, строго по ГОСТ. Стандартно арматурные соединения скрепляют вязальной проволокой.


© Статья является собственностью recenz.com.ua. Использование материала разрешается только с установлением активной обратной ссылки



Добавить комментарий

recenz.com.ua

Площади арматуры разного диаметра в метрах



Вес арматуры – очень важный параметр и для возведения железобетонных конструкций, и для строительства различных построек (к примеру — теплиц). Масса металлических элементов должна учитываться при планировке строительства самого здания. От нее зависит расчет количества арматурных стержней в свободных и напряженных зонах, расстояние между прутьями и т.д.

Каркас из металлической арматуры

Кроме этого, от веса погонного метра металлических стерней будет зависеть стоимость строительства. Дешевле приобрести металлические стержни на оптовых базах, где цена указывается за тонну. Расчет же в строительстве производится в погонных метрах. Поэтому важно уметь посчитать, сколько метров прута в одной тонне.

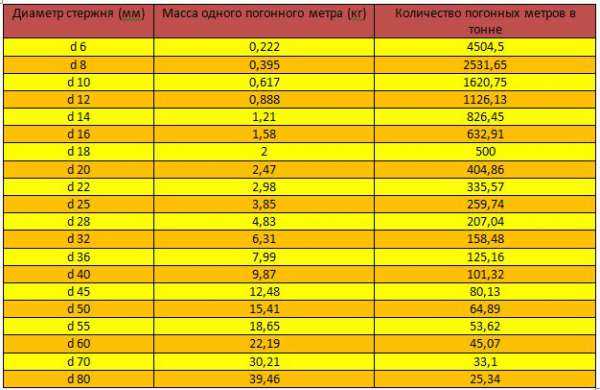

1 Таблица соответствия веса арматуры для разных диаметров

Стандартная масса арматуры того или иного диаметра регламентируется стандартами ГОСТ 5781-82. Таблица стандартных расчетов величин выглядит так:

Таблица соответствия веса арматуры в зависимости от диаметра стержней

Данная таблица абсолютно проста в применении. В первой колонке выбираем диаметр стержня в мм, которая будет использоваться, во второй колонке сразу видим вес одного погонного метра стержня данного типа.

Третья колонка показывает нам количество погонных метров арматуры в одной тонне.
к меню ↑

1.1 Расчет веса арматуры

Рассчитать массу арматурных стержней, необходимых для строительства можно несколькими способами.

Первый и самый простой способ, позволяющий узнать, сколько весит метр арматуры – использование электронного калькулятора для аналогичных расчетов.

Поделись ссылкой – это лучший мотиватор для нас

Вконтакте

Facebook

Twitter

Одноклассники

Для работы с ним необходимо знать лишь диаметр стержня, с которым мы будем работать. Все остальные параметры расчетов уже заложены в программе.

Два других способа, позволяющих узнать насколько тяжелый метр арматуры, несколько сложнее. Рассмотрим их в порядке возрастания сложности.

Поскольку в частном строительстве чаще всего используется арматура диаметром 12 мм и 14 мм, возьмем именно такие стержни за основу для проведения расчетов.
к меню ↑

1.2 Пример расчета веса арматуры (видео)

к меню ↑

2 Расчет по нормативному весу

Чтобы просчитать массу нужного количества стержней этим способом, используем приведенную выше таблицу.

vsjaarmatura.ru

2.4. Подбор сечения арматуры

Армирование плиты может производиться в виде отдельных стержней, сварных рулонных или плоских сеток. Подбор рабочей продольной арматуры в каждом сечении плиты определяется по соответствующим изгибающим моментам, как для изгибаемых элементов прямоугольного сечения с одиночной арматурой.

Подбор сечений арматуры производится в соответствии с расчетной схемой, показанной на рис. 2.4, и структурой 2 (рис. 2.6).

Пример 2.4. Рассчитать количество рабочей продольной арматуры в первом пролете плиты при ее армировании индивидуальными плоскими сетками.

Исходные данные (по примеру 2.2 и 2.3):

кНм; fcd=10,7 Н/мм2

Рис. 2.6. Структура 2 Подбор площади сечения арматуры для изгибаемого элемента прямоугольного сечения с одиночным армированием

Арматура класса S400 Н/мм2

Граничное значение относительной высоты сжатой зоны бетона

По таблице П.4 Приложения по определяем

Требуемая площадь сечения рабочей арматуры

мм2

Проверяем

По таблице 2.3 принимаем сварную плоскую сетку с рабочими стержнями 8 класса S400, установленными с шагом 150 мм. Распределительная арматура – 4 класса S500, устанавливается с шагом 350 мм согласно таблице 2.4.

Аналогично рассчитываются площади сечения арматуры в средних пролетах и на опорах.

Окончательно площадь сечения арматуры, принятая по расчету для расчетных полос I и II плиты, приведена на рис. 2.7.

2.5. Конструирование плиты

По расчетной площади арматуры Аst подбирают рабочую и распределительную арматуру плиты, используя таблицы 2.3 и 2.4. При толщине плиты hs<150 мм расстояние между осями стержней рабочей арматуры в средней части пролета плиты (внизу) и над опорой (вверху) многопролетных плит должно быть не более 200 мм, при hs>150 мм – не более 1,5hs.

Расстояние между рабочими стержнями, доводимыми до опоры плиты, не должно превышать 400 мм, причем площадь сечения этих стержней на 1 м ширины плиты должна составлять не менее 30% площади сечения стержней в пролете, определенной расчетом по наибольшему изгибающему моменту.

Площадь сечения распределительной арматуры в плитах должна составлять не менее 10% площади сечения рабочей арматуры в месте наибольшего изгибающего момента. Диаметр и шаг стержней этой арматуры, в зависимости от диаметра и шага стержней рабочей арматуры, можно принимать по таблице 2.4.

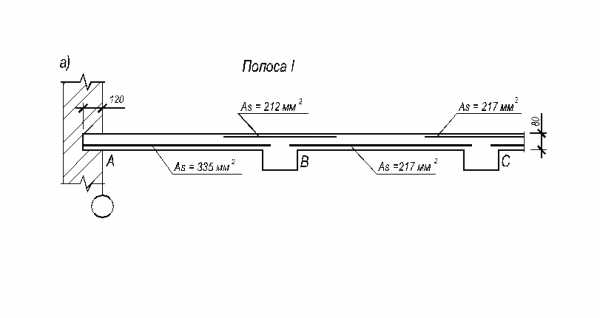

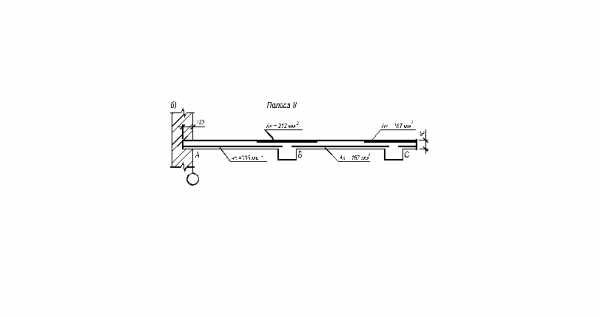

Рис. 2.7. Площадь арматуры плиты, принятая по расчету

Таблица 2.3

Площадь поперечного сечения арматуры на 1 м ширины плиты, мм2

Шаг стержней, мм

Диаметр стержней, мм

3

4

5

6

8

10

12

14

16

100

71

126

196

283

503

785

1131

1539

2011

125

57

101

157

226

402

628

905

1231

1608

150

47

84

131

184

335

523

754

1026

1340

200

35

63

98

141

251

393

565

769

1005

250

28

50

79

113

201

314

452

616

804

300

23

42

65

94

168

261

377

513

670

350

20

36

56

81

144

224

323

444

574

400

18

32

49

71

125

196

282

350

502

Таблица 2.4

Диаметр и шаг стержней min распределительной арматуры балочных плит, мм

Диаметр стержней рабочей арматуры, мм

Шаг стержней рабочей арматуры, мм

100

125

150

200

250

300

3…4

5

6

8

10

12

14

studfiles.net

Как определить площадь сечения арматуры в жб балке

Тем кто самостоятельно считает строительные конструкции, интересует вопрос, как определить площадь сечения арматуры в жб балке? И если вам необходимо посчитать требуемую площадь сечения арматуры в железобетонном элементе, тогда воспользуйтесь данным примером.

Методика расчета принята согласно «Пособию по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения арматуры (к СП 52-101-2003)»

Что бы определить требуемую площадь сечения арматуры в железобетонном элементе нам необходимо знать изгибающий момент (Му), марку бетона, класс арматуры, размер сечения.

Для определения изгибающего момента воспользуйтесь программой для расчета одно и многопролетных балок.

Также нам необходимо знать расчетное значение сопротивления бетона Rb в зависимости от класса бетона по прочности на сжатие и осевое растяжение. Его мы берем из таблицы 5.2 СП:

В таблице значения указаны в МПа.

1 МПа = 10.19716213 кГс/см²

Например, для бетона класса В15: Rb=8,5 МПа — это примерно 86,6 кг/см^2

Что бы правильно подобрать требуемую площадь сечения арматуры в железобетонной балке, необходимо знать класс используемой арматуры. Чаще всего в строительстве для армирования железобетонных балок применяют продольную арматуру классом А400 или А500. Зная класс арматуры, мы легко можем подобрать расчетное значение сопротивления арматуры.

По табл. 5.8 СП 52-101-2003 выбираем расчетные значения сопротивления арматуры Rs:

В таблице значения указаны в МПа.

Например, для арматуры классом А400: Rs = 355 МПа — это примерно 3620 кг/см^2.

Также не забудьте учесть привязку к центру арматуры: а=2,5 см (у вас будет свое значение)

После сбора всех данных, можно приступить к расчету.

Как определить площадь сечения арматуры в жб балке. Пример расчета

Или можете воспользоваться готовой программой написанной в Excel

Скачать программу для расчета площади сечения арматуры в жб балке:

После того как мы посчитали требуемую площадь сечения арматуры, необходимо подобрать количество стержней и их диаметр.

В программе реализован способ подбора армирования только одинакового диаметра, а если необходимо подобрать армирование балки с разными диаметрами тогда воспользуйтесь таблицей площади поперечного сечения арматуры:

Выполняя данные рекомендации, вы легко сможете посчитать требуемую площадь сечения арматуры в жб балке.

Поделиться ссылкой:

Понравилось это:

Нравится Загрузка…

Похожее

spacecad.ru

Расчет сечения стержней продольной арматуры

Минимальное содержание арматуры в ленточном фундаменте
Пункт 7.3.5 СНиП 52-01-2003 «Бетонные и железобетонные конструкции» определяет минимальное относительное содержание рабочей продольной арматуры в железобетонном элементе не менее 0,1 % от площади рабочего сечения этого бетонного элемента.

Таблица № 43 Суммарная площадь сечения стержней арматуры в зависимости от ее диаметра и количества стержней. *


Диаметр арматуры, мм

Расчетная площадь поперечного стержня, мм2, при числе стержней

Теоретическая масса 1м длины арматуры, кг

1

2

3

4

5

6

7

8

9



6

28,3

57

85

113

141

170

198

226

254

0,222

8

50,3

101

151

201

251

302

352

402

453

0,395

10

78,5

157

236

314

393

471

550

628

707

0,617

12

113,1

226

339

452

565

679

792

905

1018

0,888

14

153,9

308

462

616

769

923

1077

1231

1385

1,208

16

201,1

402

603

804

1005

1206

1407

1608

1810

1,578

18

254,5

509

763

1018

1272

1527

1781

2036

2290

1,998

20

314,2

628

942

1256

1571

1885

2199

2513

2828

2,466

22

380,1

760

1140

1520

1900

2281

2661

3041

3421

2,984

25

490,9

982

1473

1963

2454

2945

3436

3927

4418

3,84

28

615,8

1232

1847

2463

3079

3685

4310

4926

5542

4,83

32

804,3

1609

2413

3217

4021

4826

5630

6434

7238

631

* Таблица адаптирована  с упрощениями из Пособия по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного натяжения арматуры к СП 52-101-2003 (Москва, 2005). Приложение №1.

То есть для ленточного фундамента высотой 1 метр  (1000 мм) и шириной 50 см (500 мм) минимальная площадь сечения продольной арматуры  должна составить 500 мм2 .
При армировании ленточных фундаментов, служащих опорой под колонны (например, при строительстве монолитного железобетонного каркаса здания) площадь сечения продольной арматуры для ребра Т-образного ленточного фундамента предусматривают с процентом армирования 0,2-0,4 %  в каждом ряду. [Раздел 1, Приложение 1  к пособию по проектированию «Армирование элементов монолитных железобетонных зданий», Москва, 2007]
Номер (номинальный диаметр) стержней арматуры и их количество в сечении обычной прямоугольной фундаментной ленты можно определить по таблице №43:

Таблица №43.


Пример расчета требуемого сечения арматуры для ленточного фундамента:

Мы собираемся армировать типичный ленточный фундамент для газобетонного мансардного дачного дома с расчетной линейной нагрузкой на фундамент (по британской методике) 30 кН/м. Высота ленточного фундамента 90 см (45 см подземная часть и 45 см надземная часть). На плотной слежавшейся супеси рекомендуемая ширина фундамента – 60 см.

Определяем площадь сечения фундамента 900 мм х 600 мм = 540 000 мм2 . Минимальное достаточное сечение всех стержней арматуры в фундаменте с таким сечением составляет 0,1% от площади сечения: 540 000  / 100 х  0,1 = 540 мм2

Ищем в таблице № 33 ближайшее значение площади сечения арматуры в колонках с 4-мя или с 6-ю стрежнями арматуры. Определяем, что ближайшее значение площади сечения в сторону увеличения соответствует площади 4-х стержней арматуры диаметром 14 мм,  либо площади 6 стержней арматуры диаметром 12 мм.

Поскольку ширина ленточного фундамента у нас 600 мм, максимальная величина защитного слоя бетона – по 50 мм (40 мм оптимально) с каждой стороны, то расстояние при армировании ленты 4-мя прутами получается условно 500 мм. Однако такое расстояние противоречит требованиям СП 52-101-2003, где определяется максимальное расстояние между стержнями продольной  арматуры в одном ряду  как 400 мм.

Следовательно, мы должны выбрать армирование 6-ю стержнями. В нашем случае подойдет армирование 6-ю стержнями (3 в нижнем ряду и 3 в верхнем ряду) арматуры диаметром 12 мм. Можно использовать и 6 стержней арматуры 14 мм, но в этом нет расчетной необходимости.  Поперечная арматура должна быть диаметром не менее ¼ диаметра арматуры и при этом не менее 6 мм:                     12 мм / 4 = 3 < 6 мм, поэтому используем арматуру диаметром не менее 6 мм. (Оптимально 8 мм).

Минимальный номинальный диаметр арматуры в ленточном фундаменте.
Часто  у самостройщика возникает вопрос: допустимо ли использовать для продольных стрежней арматуры стержни диаметром 8 мм или 10 мм или менее, если их общая площадь сечения составляет минимально требуемое содержание в 0,1% от площади сечения ленты фундамента?


К примеру, можно ли по таблице №33 взять для армирования ленты фундамента не 4 стержня арматуры диаметром 14 мм, а 8 стержней диаметром 10 мм?  И какого диаметра должна быть поперечная арматура (хомуты)?

Минимальный диаметр арматуры определен в целом ряде нормативных документов. Для удобства мы свели их требования в нижеследующую таблицу:

Таблица № 44 Минимально допустимые номинальные диаметры продольной и поперечной арматуры при армировании фундамента.


Условия использования арматуры

Минимальный диаметр стержней арматуры

Нормативный документ

Продольная рабочая арматура вдоль стороны 3 метра или менее

10 мм

Приложение №1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий» (Москва, 2007)

Продольная рабочая арматура вдоль стороны более 3-х метров

12 мм

Приложение №1 к пособию по проектированию «Армирование элементов монолитных железобетонных зданий» (Москва, 2007)

Конструктивная арматура

Сечение равно 0,1 % от площади сечения по высоте промежутка между слоями арматуры и  половине ширины ленты

Пункт 3.104 Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения). (Москва, Стройиздат, 1978)

Поперечная арматура (хомуты) внецентренно сжатых элементов

Не менее ¼ наибольшего диаметра продольной арматуры и не менее 6 мм

Пункт 8.3.10 СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры.

Поперечная арматура (хомуты) вязаных изгибаемых каркасов

не менее 6 мм

Пункт 8.3.10 СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры.

Поперечная арматура (хомуты) вязаных каркасов высотой сечения 80 см и менее

6 мм

Пункт 3.106 Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения). (Москва, Стройиздат, 1978)

Поперечная арматура (хомуты) вязаных каркасов высотой сечения более 80 см

8 мм

Пункт 3.106 Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предварительного напряжения). (Москва, Стройиздат, 1978)

Продольную рабочую арматуру рекомендуется назначать из стержней одинакового диаметра. Если же применяются стержни разных диаметров, то стержни большего диаметра следует размещать внизу ленты фундамента,  в углах сечения ленты фундамента и в местах перегиба хомутов через рабочую арматуру. Стержни продольной рабочей арматуры должны размещаться равномерно по ширине сечения ленты фундамента.
При этом размещение стержней арматуры верхнего ряда над просветами между арматурой нижнего ряда запрещается [пункт 3.94 Руководства по конструированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения, Москва, 1978]. При этом как в сварных, так и в вязаных каркасах диаметр продольных стержней должен быть не менее диаметра поперечных стержней арматуры.

Максимальный номинальный диаметр продольной рабочей арматуры

Диаметр продольных стержней сжатых элементов (верхний ряд арматуры) не должен превышать для тяжелого  бетона 40 мм [раздел 4, таблица 9 пособия по проектированию «Армирование элементов монолитных железобетонных зданий», Москва, 2007].

Минимальное количество стрежней продольной арматуры в одном ряду

В балках и ребрах шириной более 15 см число продольных рабочих растянутых стержней в
поперечном сечении должно быть не менее двух. При ширине элемента 15 см и менее допускается устанавливать в поперечном сечении один продольный стержень [пункт 8.3.7 СП 52-101-2003]. При этом устройство ленточных фундаментов шириной менее 15 см не допускается [пункт 3.2.5.2 BS 8004:1986].
Максимальное количество стержней продольной арматуры в одном ряду и минимальное расстояние между стержнями арматуры

Максимальное количество стержней в одном ряду в поперечном сечении монолитной бетонной балки определяется минимальным расстоянием в свету между отдельными стержнями продольной арматуры. Это минимальное  расстояние определено необходимостью свободного протекания бетонной смеси в тело ленты между стержнями арматуры фундамента при заливке бетона, возможностью его уплотнения и хорошей связи бетона с арматурой для совместной работы под нагрузкой.

 Минимальные расстояния между стрежнями продольной арматуры определены в пункте 7.3.4 СНиП 52-01-2003  “Бетонные и железобетонные конструкции” и прокомментированы в пункте 5.9 пособия по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного натяжения арматуры (к СП 52-101-2003).

Минимальное расстояние между стержнями продольной арматуры не может быть меньше наибольшего диаметра стержней арматуры и не менее 25 мм для нижнего ряда арматуры и 30 мм – для арматуры верхнего ряда при двух рядах армирования. При трех рядах армирования расстояние между стрежнями арматуры в верхнем ряду должно составить не менее 50 мм. При большом насыщении арматурой должны быть предусмотрены отдельные места с расстоянием между стержнями арматуры в 60 мм для прохождения между арматурными стержнями наконечников глубинных вибраторов, уплотняющих бетонную смесь. Расстояния между такими местами должны быть не более 500 мм.

Например, для ленты фундамента шириной 300 мм с двумя рядами арматуры (верхним и нижним) максимальное количество стрежней арматуры диаметром 16 мм может составить не больше 6 стрежней в верхнем ряду с интервалом 30 мм и 7 стержней в нижнем ряду с интервалом 25 мм.  При этом в верхнем ряду должен быть исключен один стрежень для обеспечения промежутка в 60 мм для прохождения наконечника глубинного вибратора.

Максимальное расстояние между стрежнями арматуры. Расстояние между стержнями продольной рабочей арматуры принимается с учетом типа железобетонного элемента (колонна, балка, плита, стена), ширины и высоты сечения элемента.

Таблица № 45 Максимально допустимые расстояния между стрежнями арматуры.*

Условия использования арматуры

Наибольшие расстояния между стержнями продольной арматуры

Примечания

Железобетонные балки и плиты высотой поперечного сечения 15 см и менее

20 см



Железобетонные балки и плиты высотой поперечного сечения более 15 см

1,5 высоты сечения, но не более 40 см

Применяется меньшее из двух значений

Железобетонные колонны в направлении перпендикулярном плоскости изгиба

40 см



Железобетонные колонны в направлении  плоскости изгиба

50 см



Железобетонные стены: вертикальная арматура

Не более 2-х значений толщины стены и не более 40 см

Применяется меньшее из двух значений

Железобетонные стены: горизонтальная арматура

Не более 40 см



* Таблица приведена по данным пункта 8.3.6 СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры.

Таблица № 46 Максимальный шаг установки между стрежнями поперечной арматуры.*

Условия использования арматуры

Шаг установки поперечной арматуры (хомутов)

Примечания

Железобетонные элементы, в которых поперечная сила по расчету не может быть воспринята только бетоном

Шаг не более половины высоты сечения и не более 30 см

Применяется меньшее из двух значений

Балки высотой менее 15 см, где поперечная сила воспринимается только бетоном

Поперечное армирование не требуется



Балки высотой более 15 см, где поперечная сила воспринимается только бетоном (лента ростверка, лента МЗЛФ)

Шаг не более ¾ высоты сечения и не более 50 см



Во внецентренно сжатых линейных элементах, а также в изгибаемых элементах при наличии необходимой по расчету сжатой продольной арматуры

Не более 15 диаметров сжатой продольной арматуры и не более 50  см

Поперечная арматура устанавливается с целью предотвращения выпучивания продольной арматуры.
Применяется меньшее из двух значений.

То же при площади сечения сжатой продольной арматуры, устанавливаемой у одной из граней элемента

Не более 10 диаметров сжатой продольной арматуры и не более 30 см

Применяется меньшее из двух значений.

* Таблица приведена по данным пункта 8.3.11-8.3.13 СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры.

При этом  максимальное расстояние между стержнями  должно быть не более величины, обеспечивающей эффективное вовлечение в работу бетона, равномерное распределение напряжений и деформаций по ширине сечения элемента, а также ограничение возможности появления трещин в бетоне между стержнями арматуры. При этом расстояние между стержнями продольной рабочей арматуры следует принимать не более двукратной высоты сечения элемента и не более 400 мм  [пункт 7.3.6  СНиП 52-01-2003].

Конструкция хомутов (поперечных стержней) во внецентренно сжатых линейных элементах должна быть такой, чтобы продольные стержни (по крайней мере через один) располагались в местах перегибов, а эти перегибы – на расстоянии не более 40 см по ширине грани. При ширине грани не более 40 см и числе продольных стержней у этой грани не более 4 допускается охват всех продольных стержней одним хомутом.
Закладываемые проходные элементы через фундаментную ленту
Размер любого проходного элемента через бетон не может быть больше 1/3 ширины фундаментной ленты. Минимальный диаметр проходного элемента – 5 см. Проходные элементы не могут быть расположены ближе друг к другу, чем через промежуток равный 3 своим диаметрам [раздел 6.3 ACI 318-08].
Требования к поверхности арматуры
Арматуру следует монтировать укрупненными или пространственными заранее изготовленными элементами, по возможности сокращая объем применения отдельных стержней.  С бетонной подготовки (подушки) в местах установки арматуры должны быть удалены мусор, грязь, снег и лед. Стержни арматуры должны быть обезжирены, очищены от любого неметаллического покрытия, краски, грязи, льда и снега, отслаивающегося налета ржавчины. Удаляется отслаивающаяся ржавчина с помощью металлической щетки.
Разрешается наличие эпоксидного покрытия на арматуре. [Пункт 7.4.1 ACI 318-08]. (Эпоксидное покрытие значительно снижает сцепление с бетоном, но снижает коррозию арматуры).Допускается наличие неотслаивающейся ржавчины на стрежнях арматуры используемых без предварительного напряжения [Пункт 7.4.2 ACI 318-08].
Не-халтура! Привычка многих строителей поливать водой арматуру за несколько дней перед укладкой, чтобы она заржавела, и к ней сильнее прилипал бетон, не является халтурой. В официальных комментариях к нормам ACI-318-08 в пункте R7.4 указано: Обычная поверхностная неотслаивающаяся ржавчина усиливает силу сцепления арматуры с бетоном. Ржавая поверхность лучше склеивается с цементным гелем в составе бетона. Но отслаивающуюся ржавчину требуется удалить.
Арматура периодического профиля имеет в 2-3 раза большее сопротивление выдергиванию, чем гладкая арматура. А арматура с гладкой полированной поверхностью держится в бетоне еще в 5 раз слабее.

dom.dacha-dom.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
