Шероховатость поверхности (чистота обработки). Основные понятия, обозначения на чертежах

Шероховатость поверхности (чистота обработки). Основные понятия, обозначения на чертежах.

  • Базовая длина – длина базовой линии l, длина линиии, используемой для выделения неровностей.
  • Средняя линия – средняя линия профиля (m-на рисунке), линия, имеющая форму номинального профиля, с минимальным среднеквадратическим отклонением профиля, от этой линии и отсчитывают все числовые значения для шероховатости:

Рисунок. Профиль шероховатости поверхности и обозначения его характеристик. Средняя линия профиля – не обязательно прямая, см. определение выше.

Параметры шероховатости поверхности Ra, Rz, R max, Sm, S, tp описаны в табличке ниже:

Условное обозначение параметра шероховатости Наименование параметра шероховатости Определение параметра шероховатости +См. рисунок выше
Ra Среднее арифметическое отклонение профиля Среднее арифметическое абсолютных значений (значений по модулю) отклонений профиля в пределах базовой длины. Интегральная величина.
Rz Высота неровностей профиля по 10 точкам Сумма средних арифметических абсолютных отклонений точек пяти наибольших минимумов и пяти наибольших максимумов профиля в пределах базовой длины.
Rmax Наибольшая высота поверхностей профиля Расстояние между линией выступов профиля и линией впадин профиля в пределах базовой длины.
Sm Средний шаг неровностей профиля Среднее арифметическое значение шага неровностей профиля в пределах базовой длины.
S Средний шаг неровностей профиля по вершинам Среднее арифметическое значение шага неровностей профиля по вершинам в пределах базовой длины.
tp Относительная опорная длина профиля Отношение опорной длины профиля к базовой длине, где “p” – значение уровня сечения профиля.

Если Вам встретился класс шероховатости, то используйте таблицу ниже:

Таблица. Значения параметров Ra и Rz для указанных классов шероховатости (в теории – использование Ra предпочтительнее использования параметраRz).

Класс шероховатости Базовая длина l, мм Ra предпочт., мкм Ra допустимые, мкм Rz, мкм
1 8,0 50 80; 63; 40 320; 250; 200; 160
2 8,0 25 40; 32; 20 160; 125; 100; 80
3 8,0 12,5 20;16,0;10,0 80; 63; 50; 40
4 2,5 6,3 10,0;8,0;5,0 40; 32; 25; 20
5 2,5 3,2 5,0; 4,0; 2,5 20; 16; 12,5; 10,0
6 0,8 1,6 2,5; 2,0; 1,25 10,0; 8,0; 6,3
7 0,8 0,80 1,25; 1,00; 0,63 6,3; 5,0, 4,0; 3,2
8 0,8 0,40 0,63; 0,50; 0,32 3,2; 2,5; 2,0; 1,60
9 0,25 0,20 0,32; 0,25; 0,160 1,60; 1,25; 1,00; 0,80
10 0,25 0,10 0,160; 0,125; 0,080 0,80; 0,63; 0,50; 0,40
11 0,25 0,050 0,080; 0,063; 0,040 0,40; 0,32; 0,25; 0,20
12 0,25 0,025 0,040; 0,032; 0,020 0,20; 0,16; 0,125; 0,100
13 0,08 0,012 0,020; 0,016; 0,010 0,100; 0,080; 0,063; 0,050
14 0,08 0,012 0,010; 0,008 0,050; 0,040; 0,032

Обозначение шероховатости на чертежах. Структура обозначения:

Значения параметров шероховатости указывают на чертежах нижеследующим образом:

  • – Ra указывается без символа, а другие параметры с символом.
  • – При указании диапазона параметров записывают пределы в 2 сроки:
1,25
1,00		 Rz 0,080
     0,063		 t60 50
     80
  • – Номинальное значение параметра записывается с предельным отклонением
  • – При указании нескольких параметров шероховатости их значения записывают в столбик, сверху вниз в следующием порядке: параметр высоты неровностей (Ra, Rz, Rmax), параметр шага неровностей (Sm,S), относительная опорная длина профиля (tp).
  • – Если шероховатость нормируется параметром Ra или Rz из числа приведенных в таблице “Значения параметров Ra и Rz для указанных классов шероховатости” выше, то базовую длину в обозначении шероховатости не указывают.

В зависимости от требуемого вида обработки материалов используют нижеследующие значки шероховатости:

Рис.1 – вид обработки поверхности не устанавливается Рис.2 – обработка поверхности со снятием слоя материала (токарная, фрезерование….) Рис.3 – обработка поверхности без снятия слоя материала (ковка, литье….)
Вид обработки поверхности указывется только в том случае, если другим видом обработки указанное качество поверхности не получить.
H=(1,5-3)h, h – примерно равна высоте размерных цифр

Ниже приведена картинка с указанием обозначений направлений неровностей на значке шерохов

dpva.ru

Шероховатость поверхности (чистота обработки). Основные понятия, обозначения на чертежах. Классы шероховатости





 Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница  / / Техническая информация / / Технологии и чертежи / / Символы и обозначения оборудования на чертежах и схемах.  / / Шероховатость поверхности (чистота обработки). Основные понятия, обозначения на чертежах. Классы шероховатости

Шероховатость поверхности (чистота обработки). Основные понятия, обозначения на чертежах. Классы шероховатости Вариант для печати.

  • Базовая длина – длина базовой линии l, длина линиии, используемой для выделения неровностей.
  • Средняя линия – средняя линия профиля (m-на рисунке), линия, имеющая форму номинального профиля, с минимальным среднеквадратическим отклонением профиля, от этой линии и отсчитывают все числовые значения для шероховатости:

Рисунок. Профиль шероховатости поверхности и обозначения его характеристик. Средняя линия профиля – не обязательно прямая, см. определение выше.

Параметры шероховатости поверхности Ra, Rz, R max, Sm, S, tp описаны в табличке ниже:

Условное обозначение параметра шероховатости Наименование параметра шероховатости Определение параметра шероховатости +См. рисунок выше
Ra Среднее арифметическое отклонение профиля Среднее арифметическое абсолютных значений (значений по модулю) отклонений профиля в пределах базовой длины. Интегральная величина.
Rz Высота неровностей профиля по 10 точкам Сумма средних арифметических абсолютных отклонений точек пяти наибольших минимумов и пяти наибольших максимумов профиля в пределах базовой длины.
Rmax Наибольшая высота поверхностей профиля Расстояние между линией выступов профиля и линией впадин профиля в пределах базовой длины.
Sm Средний шаг неровностей профиля Среднее арифметическое значение шага неровностей профиля в пределах базовой длины.
S		 Средний шаг неровностей профиля по вершинам Среднее арифметическое значение шага неровностей профиля по вершинам в пределах базовой длины.
tp Относительная опорная длина профиля Отношение опорной длины профиля к базовой длине, где “p” – значение уровня сечения профиля.

Если Вам встретился класс шероховатости, то используйте таблицу ниже:

Таблица. Значения параметров Ra и Rz для указанных классов шероховатости (в теории – использование Ra предпочтительнее использования параметраRz).

Класс шероховатости Базовая длина l, мм

dpva.ru

Метрические обозначения классов чистоты обработки поверхности (шероховатости) до 1975 года. Шероховатость по ГОСТ 2789-52. Шероховатость по ГОСТ 2789-73 до и после 01.01.2005 года. Способы достижения (обработки поверхности). Таблица соответствия.





 Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница  / / Техническая информация / / Технологии и чертежи / / Символы и обозначения оборудования на чертежах и схемах.  / / Метрические обозначения классов чистоты обработки поверхности (шероховатости) до 1975 года. Шероховатость по ГОСТ 2789-52. Шероховатость по ГОСТ 2789-73 до и после 01.01.2005 года. Способы достижения (обработки поверхности). Таблица соответствия.

Метрические обозначения классов чистоты обработки поверхности (шероховатости) до 1975 года. Шероховатость по ГОСТ 2789-52. Шероховатость по ГОСТ 2789-73 до и после 01.01.2005 года. Способы достижения (обработки поверхности).  Таблица соответствия различных обозначений шероховатости.

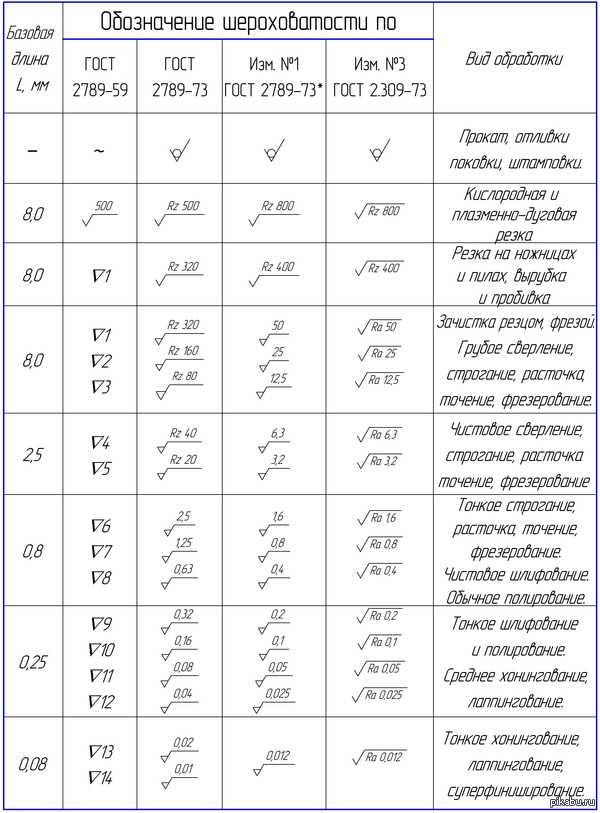

Обозначение шероховатости относительно различных базовых длин и применимый вид обработки по ГОСТ 2789-59, ГОСТ 2789-73, изм 1, изм 3

  • Шероховатость поверхности – совокупность неровностей поверхности с относительно малыми шагами, выделенная, например, с помощью базовой длины.
  • Базовая длина L –длина базовой линии, используемая для выделения неровностей, характеризующая шероховатость поверхности. Базовая линия проводится относительно профиля неровностей определённым образом и имеет заданную геометрическую форму. Величина шероховатости измеряется в сечении, нормальном к номинальной поверхности данного элемента детали, в направлении, при котором она имеет наибольшее значение, то есть поперёк следов обработки. Для повышения достоверности измерения сами измерения рекомендуется производить неоднократно и принимать за результат среднее значение.
Поиск в инженерном справочнике DPVA. Введите свой запрос:

dpva.ru

Таблица зависимости шероховатости от вида обработки

Класс 1 2 3 4 5 6 7 8 9 10 11 12 13 14
В ячейках сверху указаны классы шероховатости для сопоставления с новым стандартом
Ra 100 50 25 12.5 6.3 3.2 1.6 0.8 0.4 0.2 0.1 0.08 0.025 0.01
Rz 400 200 100 50 25 12.5 6.3 3.2 1.6 0.8 0.4 0.2 0.1 0.05
Пескоструйная обработка Rz400
Ковка в штампах Rz400 Rz200 Rz100
Отпиливание Rz400
Сверление     Rz100 Rz50 Rz25
Зенкерование черновое     Rz100 Rz50 Rz25
Зенкерование чистовое       Rz50 Rz25 3.2 1.6
Развертывание нормальное           3.2 1.6 0.8
Развертывание точное             1.6 0.8 0.4
Развертывание тонкое               0.8 0.4 0.2
Протягивание         Rz25 3.2 1.6 0.8 0.4
Точение черновое Rz400 Rz200 Rz100 Rz50
Точение чистовое     Rz100 Rz50 Rz25 3.2 1.6 0.8
Точение тонкое           3.2 1.6 0.8 0.4
Строгание предварительное Rz400 Rz200 Rz100 Rz50
Строгание чистовое     Rz100 Rz50 Rz25 3.2 1.6
Строгание тонкое             1.6 0.8
Фрезерование предварительное   Rz200 Rz100 Rz50 Rz25
Фрезерование чистовое         Rz25 3.2 1.6
Фрезерование тонкое           3.2 1.6 0.8
Шлифование предварительное         Rz25 3.2 1.6
Шлифование чистовое             1.6 0.8 0.4
Шлифование тонкое                 0.4 0.2
Шлифование – отделка                     0.1 0.08 Rz0.1 Rz0.05
Притирка грубая               0.8 0.4
Притирка средняя                 0.4 0.2 0.1
Притирка тонкая                     0.1 0.08 Rz0.1 Rz0.05
Хонингование нормальное             1.6 0.8 0.4 0.2
Хонингование зеркальное                 0.4 0.2 0.1 0.08
Шабрение           3.2 1.6 0.8
Прокатка       Rz50 Rz25 3.2 1.6 0.8
Литье в кокиль Rz400 Rz200 Rz100 Rz50
Литье под давлением Rz400 Rz200 Rz100 Rz50 Rz25 3.2
Литье прецизионное       Rz50 Rz25 3.2 1.6
Литье пластмасс, прецизионное         Rz25 3.2 1.6 0.8 0.4 0.2 0.1


www.axispanel.ru

Метрические и дюймовые обозначения чистоты обработки поверхности (шероховатости). Таблица соответствия различных обозначений шероховатости. Достижимые чистоты обработки поверхности (шероховатости) для различных методов обработки материалов.





 Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница  / / Техническая информация / / Технологии и чертежи / / Символы и обозначения оборудования на чертежах и схемах.  / / Метрические и дюймовые обозначения чистоты обработки поверхности (шероховатости). Таблица соответствия различных обозначений шероховатости. Достижимые чистоты обработки поверхности (шероховатости) для различных методов обработки материалов.

Метрические и дюймовые обозначения чистоты обработки поверхности (шероховатости). Таблица соответствия различных обозначений шероховатости. Достижимые чистоты обработки поверхности (шероховатости) для различных методов обработки материалов.

  • ДПВА напоминает, что метрические шероховатости указываются в микрометрах (μм = 10 -6 м = 10 -3 мм), а дюймовые в микродюймах (μin ).
  • На практике используется целое семейство обозначений, которые построены на основе символа, состояшего из 2-х отрезков с углом 60 градусов между ними.
Обозначение шероховатости 1
Основной символ не должен использоваться сам по себе. Либо требуемая чистота обработки поверхности, либо (в мире) метод обработки должны указываться вместе с ним.
Обозначение шероховатости 2
Например , возможна (рекомендована, но не обязательна) обработка на фрезерном станке, требуемая чистота поверхности 3,2 μм = 0,0032 мм
Обозначение шероховатости 3
Символ с верхней перекладиной означает, что обработка со снятием материала обязательна, требуемая чистота поверхности 3,2 μм = 0,0032 мм.
Обозначение шероховатости 4
Символ с кружочком внутри означает, что обработка со снятием материала запрещена, требуемая чистота поверхности 3,2 μм = 0,0032 мм.
Величина шероховатости указанная в микродюймах в сорок раз превосходит аналогичную, указанную в микрометрах.
Ra или – это средняя арифметическая шероховатость поверхности.
Rt или – средняя арифметическая высота неровности пр
