Уголок равнополочный ГОСТ 8509-93: сортамент и технические характеристики
Промышленность выпускает 3 разновидности подобных фасонных изделий. ГОСТ № 8509 от 1993 года (часть 1) определяет характеристики, типоразмеры и ТУ (допуски, непараллельность, кривизну и ряд других) равнополочных уголков горячекатаных из стали. Чем они характеризуются, какими бывают и где целесообразно использовать данную продукцию – обо всем этом предлагаемая статья.

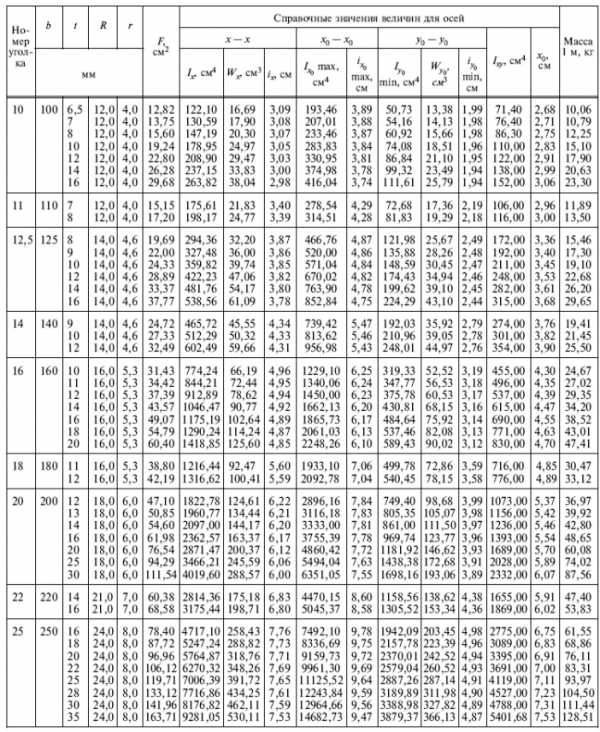

Детальную информацию по сортаменту равнополочного уголка можно получить из прилагаемой таблицы. Точнее, чем в Стандарте, не скажешь. Поэтому автор считает целесообразным ограничиться лишь небольшим обзором продукции. Тот, кто с ней не знаком, получит общее представление, а остальным читателям материал позволит вспомнить отдельные, стершиеся в памяти моменты.
Особенности

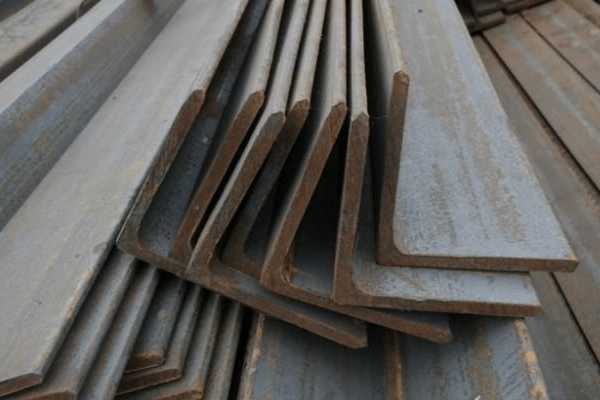

- Обе полки уголка равнополочного совершенно идентичны (отсюда и наименование металлоизделия).
- Формирование профиля производится при повышенной температуре. Что дает горячий прокат? Рядовому потребителю будут интересны такие моменты – снижение стоимости равнополочного уголка по отношению к аналогам и удобство сварки образцов.
- В качестве сырья используется сталь углеродистая или низколегированная. Последняя отличается повышенной устойчивостью к большим минусовым температурам (в плане деформации).
Скачать ГОСТ 8509-93 в формате pdf можно здесь.
Калькулятор расчета массы уголка
Характеристики
Номер (2 – 25) – основной параметр. Соответствует ширине полки (b), выраженной в «см». К примеру, у самого большого равнополочного уголка она составляет 250, у минимального по сортаменту – 20 (мм).- Вес 1 п.м. Определяется толщиной (S) и шириной полок. При расчетах (например, нагрузки) следует знать, что для одного номера толщина полки может быть различной (указано в сортаменте).
- Длина – как правило, 4 – 12 м. Но возможно производство и более габаритного равнополочного уголка, по просьбе заказчика.
Номер (2 – 25) – основной параметр. Соответствует ширине полки (b), выраженной в «см». К примеру, у самого большого равнополочного уголка она составляет 250, у минимального по сортаменту – 20 (мм).Применение
- Монтаж сборных (в основном, сварных) металлоконструкций – ограждений, каркасов, перил, ферм, стеллажей.
- Как арматура в производстве некоторых образцов ЖБИ (колонн, балок и ряда других).
- Для изготовления отдельных элементов различных опор, кронштейнов, укосов, подвесок, переходов и так далее.
- Из уголка равнополочного в частном секторе нередко собираются различные столы, верстаки, тумбы, рамы для аквариумов – спектр применения разнообразный.
- В качестве направляющих для фиксации кабелей, проводов, желобов, тросов.
Цена
В основном зависит от марки используемой в производстве стали. В среднем начинается от 32 500 руб/т.
Уголок металлический – размеры, ГОСТ, сортамент, вес
Уголком называют фасонный металлопрокат, имеющий сечение Г-образной формы. Металлический уголок выпускается в широком сортаменте и используется практически во всех отраслях народного хозяйства. По форме выделяют два типа этой продукции: равнополочную, наиболее распространенную, и неравнополочную, мало представленную на рынке. Стальной уголок производят двумя способами: горячей прокаткой и гибкой из холодно- или горячекатаного листа.
Сортамент горячекатаного уголка
Высокая прочность этой продукции обеспечивает ее применение для создания конструкций, работающих под воздействием серьезных нагрузок. Сортамент равнополочного горячекатаного уголка регламентируется ГОСТом 8509-93. Стандартом предусмотрены два класса точности прокатки:
- А – повышенной;
- В – обыкновенной.
В производстве углового проката используется углеродистая сталь обыкновенного качества и качественная конструкционная. Для изготовления ответственных конструкций и элементов машин и механизмов используют уголок из низколегированных сталей типа 09Г2С, 10ХСНД. Такая продукция может эксплуатироваться в широком диапазоне температур (-70…+450°C), поэтому востребована в регионах с суровым климатом.
Таблица размеров и массы наиболее распространенного сортамента стального равнополочного уголка по ГОСТу 8509-93
| Ширина полки, мм | Толщина полки, мм | Масса 1 метра, кг | Ширина полки, мм | Толщина полки, мм | Масса 1 метра, кг |
| 20 | 3 | 0,89 | 63 | 4 | 3,9 |
| 4 | 1,15 | 5 | 4,81 | ||
| 3 | 1,12 | 6 | 5,72 | ||
| 4 | 1,46 | 70 | 5 | 5,38 | |
| 30 | 3 | 1,36 | 6 | 6,39 | |
| 4 | 1,78 | 7 | 7,39 | ||
| 35 | 3 | 1,6 | 75 | 5 | 5,8 |
| 4 | 2,1 | 6 | 6,89 | ||
| 5 | 2,58 | 7 | 7,96 | ||
| 40 | 3 | 1,85 | 8 | 9,02 | |
| 4 | 2,42 | 80 | 6 | 7,36 | |
| 5 | 2,98 | 7 | 8,51 | ||
| 45 | 3 | 2,08 | 8 | 9,65 | |
| 4 | 2,73 | 90 | 7 | 9,64 | |
| 5 | 3,37 | 8 | 10,93 | ||
| 50 | 3 | 2,32 | 9 | 12,2 | |
| 4 | 3,05 | 100 | 7 | 10,79 | |
| 5 | 3,77 | 8 | 12,25 | ||
| 6 | 4,47 | 10 | 15,1 |
Основные характеристики равнополочного гнутого металлического уголка
Эта металлопродукция производится на профилегибочных станах из листовых горяче- или холоднокатаных заготовок без нагрева. Имеет меньшие прочностные характеристики, по сравнению с горячекатаными изделиями, и меньший вес (для малых партий эта разница незначительна). Внешнее отличие – наружные скругленные уголки, у горячекатаного уголка – четкие, прямые.
Сортамент углового равнополочного гнутого профиля регламентируется ГОСТом 19771-93. По точности профилирования различают три класса: А – высокой точности, Б – повышенной, В – обычной.
Основные области применения равнополочного горячекатаного и гнутого уголка: производство строительных конструкций, изготовление ограждений, навесов, ворот, калиток, элементов машин и механизмов, в мебельной промышленности, для реализации архитектурных и дизайнерских проектов.
Вес металлического уголка – формулы и таблица
Вес 1 м погонного равнополочного и неравнополочного уголка можно определить по таблице или по упрощенной формуле:
M = (A+B)*t*ρ, в которой
M – масса 1 м погонного, кг;
A – ширина полки, м;
B – ширина второй полки, м, для равнополочных изделий A=B;
t – толщина полки, м;
ρ – усредненная плотность стали, равная 7850 кг/м3.
Еще один вариант определения веса уголка – онлайн-калькулятор, который при введении данных показывает табличное значение массы металлоизделия. Если табличное значение отсутствует, калькулятор просчитывает массу по упрощенной формуле.
Таблица массы уголка горячекатаного равнополочного и неравнополочного
| Ширина полок уголка и их толщина, мм | Длина отрезка, м | Масса 1 м, кг | Масса отрезка, кг |
| 25х25х3 | 6 | 1,12 | 6,72 |
| 25х25х4 | 6 | 1,46 | 8,76 |
| 32х32х3 | 6 | 1,46 | 8,76 |
| 32х32х4 | 1,93 | 11,58 | |
| 35х35х4 | 6 | 2,1 | 12,6 |
| 40х40х4 | 6 | 2,42 | 14,52 |
| 50х50х5 | 6 | 3,77 | 22,62 |
| 50х50х5 | 11,7 | 3,77 | 44,1 |
| 63х63х5 | 6 | 4,81 | 28,86 |
| 63х63х6 | 6 | 5,72 | 34,32 |
| 63х40х5 | 6 | 3,91 | 23,46 |
| 70х70х5 | 6 | 5,38 | 32,28 |
| 75х75х5 | 6 | 5,8 | 34,8 |
| 75х75х6 | 6 | 6,39 | 38,34 |
| 75х75х8 | 6 | 9,02 | 54,12 |
| 75х50х6 | 6 | 5,69 | 34,14 |
| 80х80х6 | 6 | 7,36 | 44,16 |
| 90х90х6 | 12 | 8,33 | 99,96 |
| 90х90х7 | 12 | 9,64 | 115,68 |
| 90х90х8 | 12 | 10,93 | 131,16 |
| 100х100х7 |
12 |
10,79 | 129,48 |
| 100х100х8 | 12 | 12,25 | 147,0 |
| 100х100х10 | 12 | 15,1 | 181,2 |
| 100х63х6 | 6 | 7,53 | 45,18 |
| 100х63х8 | 6 | 9,87 | 59,22 |
| 125х125х8 | 12 | 15,6 | 187,2 |
| 125х125х9 | 12 | 17,3 | 207,6 |
| 125х125х10 | 12 | 19,1 | 229,2 |
| 125х90х8 | 12 | 13,5 | 162,0 |
| 140х140х9 | 12 | 19,41 | 232,92 |
| 140х140х10 | 12 | 21,45 | 257,04 |
| 160х160х10 | 12 | 24,67 | 296,04 |
| 200х200х12 | 12 | 36,97 | 443,64 |
treydmetall.ru
Сортамент уголка равнополочного по ГОСТ 8509-93
Сортамент уголка стального горячекатаного равнополочного по ГОСТ 8509-93
| Номер уголка | Ширина полки, мм | Толщина полки, мм | Теоретическая масса 1 м профиля, кг |
| 2 | 20 | 3 | 0,89 |
| 4 | 1,15 | ||
| 2,5 | 25 | 3 | 1,12 |
| 4 | 1,46 | ||
| 2,8 | 28 | 3 | 1,27 |
| 3 | 30 | 3 | 1,36 |
| 4 | 1,78 | ||
| 3,2 | 32 | 3 | 1,46 |
| 4 | 1,91 | ||
| 3,5 | 35 | 3 | 1,60 |
| 4 | 2,10 | ||
| 5 | 2,58 | ||
| 4 | 40 | 3 | 1,85 |
| 4 | 2,42 | ||
| 5 | 2,98 | ||
| 4,5 | 45 | 3 | 2,08 |
| 4 | 2,73 | ||
| 5 | 3,37 | ||
| 5 | 50 | 3 | 2,32 |
| 4 | 3,05 | ||
| 5 | 3,77 | ||
| 6 | 4,47 | ||
| 5,6 | 56 | 4 | 3,44 |
| 5 | 4,25 | ||
| 6,3 | 63 | 4 | 3,90 |
| 5 | 4,81 | ||
| 6 | 5,72 | ||
| 7 | 70 | 4,5 | 4,87 |
| 5 | 5,38 | ||
| 6 | 6,39 | ||
| 7 | 7,39 | ||
| 8 | 8,37 | ||
| 7,5 | 75 | 5 | 5,8 |
| 6 | 6,89 | ||
| 7 | 7,96 | ||
| 8 | 9,02 | ||
| 9 | 10,07 | ||
| 8 | 80 | 5,5 | 6,78 |
| 6 | 7,36 | ||
| 7 | 8,51 | ||
| 8 | 9,65 | ||
| 9 | 90 | 6 | 8,33 |
| 7 | 9,64 | ||
| 8 | 10,93 | ||
| 9 | 12,20 | ||
| 10 | 100 | 6,5 | 10,06 |
| 7 | 10,79 | ||
| 8 | 12,25 | ||
| 10 | 15,10 | ||
| 12 | 17,90 | ||
| 14 | 20,63 | ||
| 16 | 23,30 | ||
| 11 | 110 | 7 | 11,89 |
| 8 | 13,50 | ||
| 12,5 | 125 | 8 | 15,46 |
| 9 | 17,30 | ||
| 10 | 19,10 | ||
| 12 | 22,68 | ||
| 14 | 26,20 | ||
| 16 | 29,65 | ||
| 14 | 140 | 9 | 19,41 |
| 10 | 21,45 | ||
| 12 | 25,50 | ||
| 16 | 160 | 10 | 24,67 |
| 11 | 27,02 | ||
| 12 | 29,35 | ||
| 14 | 34,20 | ||
| 16 | 38,52 | ||
| 18 | 43,01 | ||
| 20 | 47,41 | ||
| 18 | 180 | 11 | 30,47 |
| 12 | 33,12 | ||
| 20 | 200 | 12 | 36,97 |
| 13 | 39,92 | ||
| 14 | 42,80 | ||
| 16 | 48,65 | ||
| 20 | 60,08 | ||
| 25 | 74,02 | ||
| 30 | 87,56 | ||
| 22 | 220 | 14 | 47,40 |
| 16 | 53,83 | ||
| 25 | 250 | 16 | 61,55 |
| 18 | 68,86 | ||
| 20 | 76,11 | ||
| 22 | 83,31 | ||
| 25 | 93,97 | ||
| 28 | 104,50 | ||
| 30 | 111,44 | ||
| 35 | 128,51 |
