Содержание

Универсальные делительные головки: применение, таблицы и принцип работы

Универсальные делительные головки (УДГ) представляют собой вид приспособлений, применяемых преимущественно в мелкосерийном, единичном производствах. За счёт использования таких станочных универсальных приспособлений удаётся существенно повысить производительность и облегчить условия труда. Кроме того, их применение повышает безопасность работы, расширяет технологические возможности производственного оборудования.

В конструктивном исполнении делительные головки – это горизонтальные станочные приспособления. Ими оснащают фрезерные, координатно-расточные станки (полуавтоматы). С их помощью осуществляют периодические повороты обрабатываемых заготовок на заданные углы (деления). Сама обрабатываемая заготовка устанавливается в патрон. Использование УДГ гарантирует получение заданных геометрических форм, точных размеров обрабатываемых деталей.

Особенно эффективно применение таких приспособлений в технологиях нарезания зубьев шестерёнчатых колёс, фрезерования впадин между зубьями, в обработке многогранников, в производстве многих видов инструментов (свёрла, зенкеры, специальные инструменты). При нарезании спиралевидных канавок с помощью таких делительных головок осуществляется непрерывное вращение и одновременная осевая подача заготовок.

В машиностроении (металлообработке) применяются различные типы головок делительных универсальных (УДГ). Наиболее распространены лимбовые делительные головки. Этот тип оснастки может настраиваться на дифференциальное, простое деление, на фрезерование спиралевидных деталей. Этих технологических возможностей в большинстве случаев достаточно для высокоточной обработки сложных поверхностей.

Методы деления

Чаще всего посредством универсальных делительных головок реализуются два способа деления: простое и дифференциальное. При простом делении производят отсчёт по неподвижному делительному диску. Управление поворотом детали осуществляется рукояткой, связанной через червячную передачу со шпинделем головки.

При дифференциальном делении поворот шпинделя осуществляется как рукояткой (аналогично простому), так и за счёт принудительного поворота самого делительного диска от шпинделя (через систему шестерёнок).

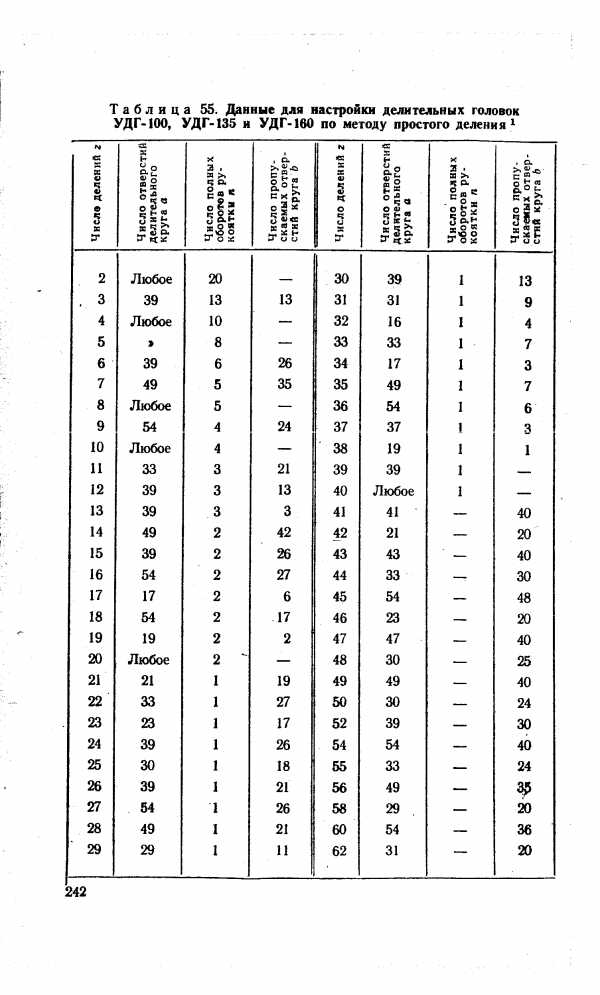

Таблица 1. Настройка делительных головок по методу простого деления

Таблица 2. Настройка делительных головок при дифференциальном делении

Преимущества использования УДГ

Применение головок делительных универсальных позволяет получить ряд существенных преимуществ. Основные из них следующие:

значительно расширяется спектр технологических операций фрезерного станка;
возможность работы с заготовками разных размеров;
возможность обработки поверхностей в любом положении относительно вертикали.
Универсальные делительные головки просты в установке и в работе. Стоимость дополнительного приспособления доступная. Поэтому его можно использовать в единичном производстве, в том числе в частном применении.

Выбор универсальных делительных головок

При выборе делительной головки УДГ вначале определяются с её типом. Чаще всего используют головки делительные универсальные. Они, в свою очередь, отличаются между собой значением наибольших диаметров обрабатываемых заготовок. К примеру, отечественной промышленностью выпускаются следующие типы делительных головок: от УДГ-Д-160 до УДГ-Д-400 (под диаметры 160, 200, 250, 320, 400 мм).

Все типы приспособлений унифицированы, отличаются, в основном, высотой центров. Для головок делительных универсальных составлены специальные таблицы расчётов простого/дифференциального деления. При выборе приспособления подбирают его рабочий диаметр соответственно размерам закрепляемых деталей. То есть, если обрабатываются заготовки с небольшими диаметрами, лучше установить УДГ такого же типоразмера.

mekkain.ru

Удг 250 таблица деления - Морской флот

Описание файла

Программа производит расчет числа пропущенных отверстий, необходимый диск по необходимому числу частей (до 400 ! ).

Расчет производится как с помощью простого деления, так и с помощью дифференциального.

Шестерни: 25,30,35. 100.

В следующей версии будет возможен выбор своего набора дисков, шестерен.

Увеличение функциональных возможностей производственного оборудования возможно после установки делительной головки. Она необходима для производства сложных деталей и заготовок. Зачастую этот компонент входит в комплектацию по умолчанию. Если же он отсутствует – необходимо правильно подобрать оптимальную модель.

Назначение делительной головки

Для формирования детали нужной формы может потребоваться ее смещение относительно оси станка. Сделать это можно с помощью делительной головки. Она может быть как отдельной частью конструкции, так и ее составляющей.

Компонент крепится на станине оборудования. У него предусмотрены различные варианты фиксации изделия, которые зависят от типа насадки. Регулировка положения происходит с помощью нескольких рукоятей и диска. На последнем расположены отверстия, которые фиксируют положение делительного компонента.

Подобный инструмент может понадобиться для выполнения следующих процессов:

  • фрезерование канавок на поверхности. Для этого не понадобится большая точность. Важно контролировать глубину и ширину заготовки;
  • формирование граней на деталях. Это актуально для нестандартных гаек, инструментов, хвостовиков. Операция требует высокой точности;
  • фрезерование шлицев и пазов. Нередко для этого необходимы существенные смещения заготовки. Поэтому следует выбирать модели делительного диска с минимальным показателем погрешности.

Для увеличения скорости выполнения работы деталь не должна постоянно демонтироваться. Изменение ее положения относительно фрезы станка происходит с помощью вышеописанного инструмента. Особую сложность представляет собой формирование винтовых канавок. Эту операцию можно выполнить только с помощью точной модели.

Перед приобретением делительной головки для конкретного типа оборудования необходимо проверить ее совместимость со станком. Любая самостоятельная переделка монтажной части может отразиться на качестве продукции.

Виды делительной головки

Учитывая специфику применения, следует детально ознакомиться с типами и общей классификацией делительных головок. Они являются обязательными для универсальных фрезерных станков. Комплектация горизонтально-фрезерных выполняется только при надобности выполнения сложных работ.

Прежде всего необходимо определиться с типов проводимых работ на станке. Особое внимание уделяется точности их реализации. Следующим параметром является сложность и точность настройки оборудования для эксплуатации. В зависимости от этих факторов можно выбрать модели с высокой точностью, и допустимыми показателями погрешности. В некоторых случаях подобное устройство делают самостоятельно.

Существует следующая классификация фрезерных делительных головок:

  • простые. Особенностью является несложная настойка и легкость управления. Основным компонентом является шпиндель, на который с одной стороны крепится заготовка, а вторая соединена со специальным диском (лимбом). На поверхности последнего нанесены отверстия (от 2-х до 24-х). С их помощью происходите смещение детали относительно оси фрезерования;
  • комбинированные. Управление происходит с помощью рукоятки. Чем больше число нажатий – тем значительнее удаление центральной оси заготовки от режущего инструмента. Применяется для изготовления сложных деталей;
  • универсальные. Представляют собой сложный технологический комплекс, настройка которого выполняется как с помощью числа переключения рукояти, так и при движении самого диска. Это осуществляется системой зубчатых колес. Этот тип ДГ называют дифференциальными.

Также рекомендуется ознакомиться с принятой маркировкой. Она поможет определить оптимальную модель, узнать ее параметры. В качестве примера можно рассмотреть расшифровку наименования УДГ-40-Д250:

  • УДГ. Это обозначение устройства – Универсальная Делительная Головка;
  • 40 – значение передаточного числа. Оно показывает, за какое количество оборотов ручки шпиндель развернется на 360°;
  • Д250 – максимально допустимый размер обрабатываемой заготовки.

Модели класса УДГ чаще всего применяются для формирования сложных кромок и поверхностей. Они изготавливаются по индивидуальному заказу или являются компонентами универсальных фрезерных станков.

Редко встречающиеся оптические виды имеют маркировку ОДГ-5, где 5 – цена одного деления в секундах.

Технические характеристики УДГ

ГоловкаУДГ 400УДГ 320УДГ 250УДГ 160УДГ 125
Диаметр заготовки, мм400320250160125
Червячная пара1 к 401 к 401 к 401 к 401 к 40
Диаметр сменных колес32 x f932 x f920 x f920 x f920 x f9
Диаметр шпинделя, мм38,238,226,514,920,2
Цена деления лимба1515151515
Диаметр патрона, мм200160160100125
Ширина шпонок, мм2218181214
Масса, кг106101536,62528

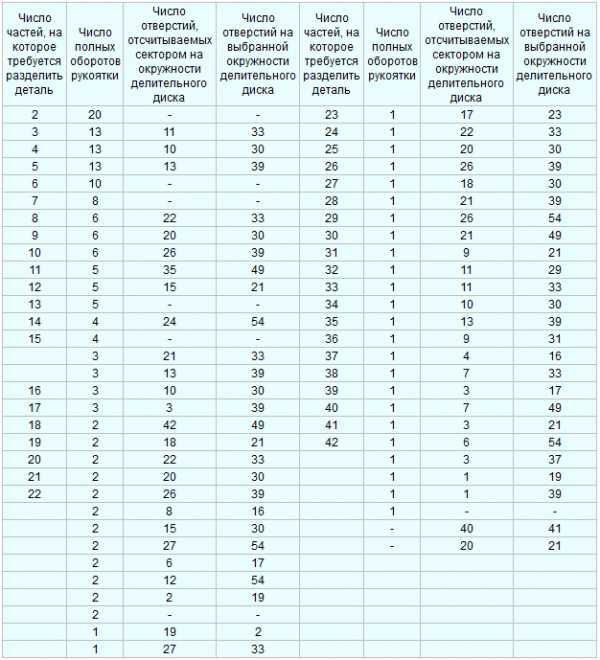

Расчетная таблица делений

Части деленияКоличество оборотовОтсчитываемые отверстияВсего отверстий
220
3
13
1133
413939
5131339
619
78
862233
962030
1062639
1153549
1251521
135
1442454
154
1631030
173339
1824249
1921821
2022233
2122030
2222839

Самостоятельное изготовление

Одним из недостатков заводских моделей является их высокая стоимость. Поэтому для выполнения несложных операций изготавливается самодельная конструкция. Для практической реализации потребуются определенные компоненты.

В первую очередь потребуется червячный редуктор. Его можно подобрать из б/у станков или выточить самостоятельно. Также необходимо использовать токарный патрон (оптимальный диаметр- 65 мм) и лимб. Последний можно взять из старых чертежных кульманов. Для ограничения обработки рекомендуется установить стопорящий винт.

Прежде чем приступить к изготовлению деталей, необходимо выполнить настройку делителя. Для этого можно взять любую стандартную деталь и выточить какую-либо фигуру. После сравнения ее с аналогичной, выполняется дополнительная юстировка.

Возможности универсальной ДГ показаны в видеоматериале:

Универсальные делительные головки (УДГ) представляют собой вид приспособлений, применяемых преимущественно в мелкосерийном, единичном производствах. За счёт использования таких станочных универсальных приспособлений удаётся существенно повысить производительность и облегчить условия труда. Кроме того, их применение повышает безопасность работы, расширяет технологические возможности производственного оборудования.

В конструктивном исполнении делительные головки – это горизонтальные станочные приспособления. Ими оснащают фрезерные, координатно-расточные станки (полуавтоматы). С их помощью осуществляют периодические повороты обрабатываемых заготовок на заданные углы (деления). Сама обрабатываемая заготовка устанавливается в патрон. Использование УДГ гарантирует получение заданных геометрических форм, точных размеров обрабатываемых деталей.

Особенно эффективно применение таких приспособлений в технологиях нарезания зубьев шестерёнчатых колёс, фрезерования впадин между зубьями, в обработке многогранников, в производстве многих видов инструментов (свёрла, зенкеры, специальные инструменты). При нарезании спиралевидных канавок с помощью таких делительных головок осуществляется непрерывное вращение и одновременная осевая подача заготовок.

В машиностроении (металлообработке) применяются различные типы головок делительных универсальных (УДГ). Наиболее распространены лимбовые делительные головки. Этот тип оснастки может настраиваться на дифференциальное, простое деление, на фрезерование спиралевидных деталей. Этих технологических возможностей в большинстве случаев достаточно для высокоточной обработки сложных поверхностей.

Методы деления

Чаще всего посредством универсальных делительных головок реализуются два способа деления: простое и дифференциальное. При простом делении производят отсчёт по неподвижному делительному диску. Управление поворотом детали осуществляется рукояткой, связанной через червячную передачу со шпинделем головки.

При дифференциальном делении поворот шпинделя осуществляется как рукояткой (аналогично простому), так и за счёт принудительного поворота самого делительного диска от шпинделя (через систему шестерёнок).

Таблица 1. Настройка делительных головок по методу простого деления

Таблица 2. Настройка делительных головок при дифференциальном делении

Преимущества использования УДГ

Применение головок делительных универсальных позволяет получить ряд существенных преимуществ. Основные из них следующие:

значительно расширяется спектр технологических операций фрезерного станка;
возможность работы с заготовками разных размеров;
возможность обработки поверхностей в любом положении относительно вертикали.
Универсальные делительные головки просты в установке и в работе. Стоимость дополнительного приспособления доступная. Поэтому его можно использовать в единичном производстве, в том числе в частном применении.

Выбор универсальных делительных головок

При выборе делительной головки УДГ вначале определяются с её типом. Чаще всего используют головки делительные универсальные. Они, в свою очередь, отличаются между собой значением наибольших диаметров обрабатываемых заготовок. К примеру, отечественной промышленностью выпускаются следующие типы делительных головок: от УДГ-Д-160 до УДГ-Д-400 (под диаметры 160, 200, 250, 320, 400 мм).

Все типы приспособлений унифицированы, отличаются, в основном, высотой центров. Для головок делительных универсальных составлены специальные таблицы расчётов простого/дифференциального деления. При выборе приспособления подбирают его рабочий диаметр соответственно размерам закрепляемых деталей. То есть, если обрабатываются заготовки с небольшими диаметрами, лучше установить УДГ такого же типоразмера.

morflot.su

Делительные головки для фрезерных станков: таблица делений, цены

Два главных приспособления точной обработки металла — токарный и фрезерный станки — основаны на вращении и преобразовании. Различного рода шестерни, зубчатые рейки, червячные винты, цепляясь друг за друга, увеличивают усилие, меняют направление и скорость перемещения. Для разметки и изготовления всех этих деталей служат фрезерные делительные головки. Нарезкой зубьев их возможности не исчерпываются. Эти агрегаты способны изготавливать многогранные изделия, например гайки, а также целый перечень сложнейших деталей, включающих все эти элементы. Об этом интересном устройстве и пойдет речь в статье.

Оглавление:

  1. Функционал
  2. Разновидности
  3. Базовые элементы
  4. Виды делений и таблица
  5. Как пользоваться

Комплектация и функции

Делительная головка входит в комплектацию консольных фрезерных станков с ручным управлением. В цену станка приспособление не входит. Приобрести ее или нет, решает сам владелец, но купить ее стоит, несмотря на высокую стоимость, поскольку возможности фрезерного станка с ней значительно расширяются.

С применением делительной головки:

  • Устанавливают деталь под разными углами относительно продольной оси стола фрезера.
  • Выполняют проворачивание на точный угол, после каждого прохода фрезы.
  • Осуществляют непрерывное вращение детали в процессе нарезки спиральных пазов либо зубьев, к примеру, при изготовлении метчиков, дорнов, изделий в форме архимедовой спирали и других.

Корпус устройства размещен на массивной станине. В универсальных моделях, он способен поворачиваться относительно нее в вертикальной плоскости. Опорная часть снабжена двумя Т-образными выступами, служащими для установки и фиксации приспособления на рабочем столе фрезерного станка.

Кроме основной делительной части механизм комплектуется дополнительными приспособлениями:

  • Задняя бабка, служит для дополнительной фиксации противоположного конца заготовки.
  • Люнеты — поддерживающие приспособления для длинных тонких деталей наподобие валов, осей и реек. В базовой комплектации оснастка отсутствует, но купить его отдельно проблем не составит.
  • Трехкулачковый самоцентрирующийся патрон, куда зажимают обрабатываемую деталь.
  • Оправка. Используется при дифференциальном способе разметки, для установки дополнительных шестерен так называемой «гитары».

Виды головок

Классификация головок основана на методах их использования и особенностей устройства.

По этим признакам механизмы делят на:

  • С лимбовой шкалой.
  • Безлимбовые.
  • Головки оптические (ОДГ), позволяющие выполнять деление с точностью до долей секунд.

Подавляющее большинство фрезерных станков использует первый тип, которые в свою очередь подразделяются по виду на головки:

  • непосредственного и прямого деления;
  • простого и дифференциального деления.

В основном устройства выпускают с возможностью установки и работы с одной деталью, но существуют и многошпиндельные варианты. Цена их выше, зато такие приспособления могут вести одновременную обработку двух и более заготовок.

Механизмы, использующие простое деление

Головки применяющие простую разбивку наиболее экономичны и просты в использовании. Приобрести их возможно по вполне доступным ценам. Отсчет прорезки пазов производится с помощью делительного диска и рукояти, связанной с его шпинделем червячным механизмом. Передаточное число его равно как правило сорока. То есть, 40 оборотов ручки дает один оборот заготовки на 360°. Соответственно 20 повернет ее на 180° и так далее.

Чтобы определить необходимое число оборотов рукоятки в каждом конкретном случае, передаточную характеристику делят на количество делений, которые требуется нарезать. Выглядит это следующим образом: к примеру, необходимо нарезать на шестерне десять пазов. Подставляя значения в формулу, получим 40/10=4. То есть четыре оборота ручки соответствуют одной подаче фрезы.

Согласно стандарту ГОСТ, УДГ (универсальные делительные головки) выпускают для обработки заготовок с диаметрами от 160 до 500 мм. Скажем, аббревиатура УДГ-D-250 обозначает делительную головку, в которую получится установить заготовку максимум 250 мм в диаметре.

Устройство и использование оснастки

Все УДГ и похожие на них полууниверсальные головки имеют практически одинаковое устройство. Основа механизма — чугунная станина и поворотный корпус, о котором мы уже упоминали. Сбоку корпуса помещена шкала, указывающая на какой угол он отклонен от горизонтали. Общее перемещение возможно на 100°: десять вниз и девяносто вверх. С помощью такого устройства деление детали можно выполнять не только по ее оси вращения, но и по любому направлению.

Корпус насквозь проходит пустотелый шпиндель с концами, расточенными под конус Морзе. К нему крепится центрирующее устройство или кулачковый патрон. В полную комплектацию входит еще и специальный поводковый механизм. С другой стороны в отверстие вала вставляют переходную оправку для крепления шестерен дифференциального деления. Со стороны патрона установлен плоский диск, в котором просверлено 12 или 24 небольших отверстий.

Сбоку станины расположен размеченный диск, вращающийся на особо точных шарикоподшипниках. Сами подшипники закреплены в неподвижной крышке, поэтому при повороте корпуса положение диска не меняется. Поверх диска находится две узких линейки, раздвигающиеся относительно друг друга на желаемый угол. Между собой их фиксирует небольшой зажимной винт, с рифленой головкой для удобства вращения. Чтобы линейки не сдвигались относительно диска, их прижимает пружинистая шайба.

Универсальные головки способны осуществлять следующие виды делений:

Простое деление.

Выполняется так, как описано выше для обычной головки, то есть передаточное значение механизма делят на необходимое число нарезов, получая количество оборотов рукояти. Единственное отличие от обычной делительной головки: в работе ориентируются по перфорированному диску, отсчитывая количество отверстий между подвижными линейками.

Деление непосредственным методом.

Для его выполнения используют передний диск, разбитый насечками на 360°. Дополнительная шкала-нониус дает точность до 5 секунд. Расчеты выполняют следующим образом: 360° делят на количество зубцов или граней, которые необходимо нарезать. На полученную величину, после того как резец прошел очередной паз, проворачивают деталь.

Дифференциальное деление.

Наиболее сложный вид разбивки. Применяют его, когда простым способом разложить поворот головки не получается. Таким числам как, к примеру, 79; 83; 127 нет кратного количества отверстий в разметочном диске. В этом случае, его освобождают от фиксации и выполняют настройку вращением, как рукояти, так и самого диска. Ориентируются на установку линеек, количество и расположение отверстий между ними. Диапазон возможных изменений расширяют, переставляя диск и добавляя шестерни дифференциального механизма.Расчет параметров деления при дифференциальном способе сложен, поэтому для упрощения пользованием головкой наиболее частые варианты сведены в таблицу, прилагаемую к паспорту устройства. Выглядит такая таблица следующим образом.

Число делений деталиОбороты рукояти УДГ (полное)Количество отверстий в секторе, ограниченном линейкамиКоличество дырок на окружности разметочного диска
220
3131133
413939
5131339
619
78
862233
962030
1062639
1153549
1251521
135
1442454
154
1631030
173339
1824249
1921821
2022233
2122030
2222839
2311723
2412233
2512030

Сколько стоит устройство

МодельКомплектацияЦена за единицу, рублиПримечание
УДГ-D-160базовая52 000производства РФ
УДГ-D-160полная74 000
УДГ-D-320базовая81 200
УДГ-D-320полная108 900
DH-2 Promaбазовая82 000безлимбовая, Чехия
CC-12236 900прямого деления, РФ
ОДГЭ-5полная660 780оптическая

Монтаж

Чем шире стол фрезерного станка, тем крупнее деталь получится на нем обработать, соответственно больше размер головки, которую можно приобрести и установить. Прежде чем купить оснастку замеряют ширину направляющего паза стола станка и сравнивают с показателями модели головки.

Размеры посадочных шпонок делительной части головки приведены в таблице.

НаименованиеУДГ-D-160УДГ-D-200УДГ-D-250УДГ-D-320УДГ-D-400УДГ-D-500
Ширина шпонки крепления, мм121414181822

Установка фрезерной головки не представляет сложностей. Устройство извлекают из упаковки, при необходимости протирают от консервационной смазки. После чего заводят направляющие шпонки станины фрезерного оборудования в пазы стола и зажимают фиксирующие винты ключом. Точно так же устанавливается и задняя бабка.




orgstanki.ru

Делительные головки для фрезерных станков: виды, инструкции

Оборудование, используемые для обработки металла, имеет достаточно много особенностей, которые следует учитывать для быстрого получения качественных деталей. Для фрезерного станка применяется достаточно большое количество оснастки, которая необходима для получения определенных деталей. Делительная головка – оснастка, используемая при работе фрезерного станка.

Универсальная делительная головка Optimum TA 125

Особенности конструкции

Делительная головка, которая создается для фрезерного станка – станочное приспособление горизонтального типа, которое может использоваться также и на координатно-расточных станков. Предназначение этого устройства заключается в периодическом повороте заготовки. При этом можно выделить нижеприведенные моменты:

  1. поворот может выполнятся на равный или неравный угол. Этот показатель устанавливается с высокой точностью;
  2. используется делительная головка для нарезания зубьев, впадин между зубьями, фрезерования многогранников, канавок и других элементов;
  3. использовать этот элемент можно для того, чтобы существенно увеличить возможности фрезерного станка. Без специального инструмента нельзя провести деление с высокой точностью;
  4. крепление заготовок проводится в патроне. Если длина заготовки достаточно большая, то крепление проводится при использовании задней бабки. Следует учитывать необходимость правильного позиционирования заготовки с малой вероятностью отклонения от начальной базы.

Это устройство используется на протяжении последних нескольких лет.

Классификация оснастки, используемой для установки угла

Деление может происходить при использовании нижеприведенных типов конструкции:

  1. универсальные варианты исполнения;
  2. упрощенные конструкции;
  3. оптический тип, который используется для выполнения особо точных работ.

Вышеприведенную классификацию следует учитывать при рассмотрении конструкций, которые расширяют возможности фрезерного станка. Зачастую деление проходит именно этим устройством, универсальные варианты исполнения пользуются довольно часто.

Методы деления

Деление при помощи фрезерного станка может проводится несколькими методами, среди которых отметим:

  1. Непосредственное деление проводится без применения промежуточного механизма. Для этого используется устройство с простым оптическим делением.
  2. Простое деление применяется довольно часто, при котором используется неподвижный диск. Этот метод нарезания осуществляется при использовании УДГ, что делает область применения обширной.
  3. Комбинированное деление проводится также при использовании делительной головки.
  4. Дифференциальный метод также проводится на универсальных делительных головках, которые имеют дополнительный комплект сменных зубчатых колес.
  5. Непрерывный метод реализуется оптическими и универсальными головками, которые имеют связь кинематического характера между шпиндельной головкой и винтом продольной подачи фрезеровального станка.

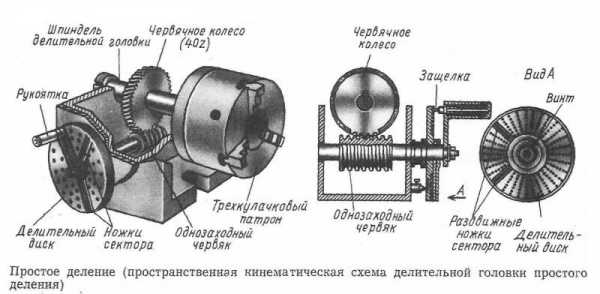

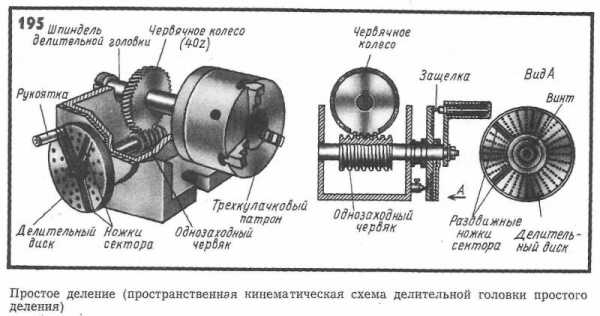

Кинематическая схема делительной головки простого деления

Эти методы касаются фрезерного станка, на котором может устанавливаться рассматриваемая оснастка.

Кинематическая схема при настройке на дифференциальное деление
Кинематическая схема при настройке на нарезание винтовых канавок

Маркировка универсальной головки

Для определения основных параметров рассматриваемого устройства проводится его обозначение по установленным параметрам. Примером можно назвать модель УДГ-40-Д250. Расшифровка этого варианта исполнения следующая:

  1. УДГ – обозначение типа устройства, в данном случае, универсальная делительная головка.
  2. Следующая цифра в маркировке обозначает передаточное число. Расчет указывает на то, что число 40 определяет 1 оборот шпинделя за 40 оборотов ручки.
  3. Обозначение Д250 указывает на наибольший диаметр обрабатываемой заготовки.

Вышеприведенную информацию следует учитывать при рассмотрении УДГ. Существует определенная таблица, по которой можно провести выбор наиболее подходящей модели.

Маркировка оптической головки

При применении фрезерного станка могут устанавливать также оптические делительные головки. Есть определенная формула, которая позволяет определить степень точности рассматриваемой оснастки. Популярной моделью можно назвать ОДГ-5. Расшифровка в данном случае выглядит следующим образом:

  1. ОДГ – аббревиатура названия устройства, которая расшифровывается как оптическая делительная головка.
  2. 5 – показатель д.ц., который указывается в секундах. Расчет этого показателя проводится при производстве рассматриваемой оснастки.

При производстве этой оснастки учитывается необходимость точного выдерживания размеров, так как даже незначительное отклонение может привести к большим расхождениям в размерах. Расчет проводится при использовании современных методов.

Последовательность настройки и применения

Выполняемые переходы зависят от типа приспособления и его характеристик, которые устанавливаются в зависимости от цены деления шкалы. В частности, для узлов седьмой/восьмой степени точности используются нормативные данные ГОСТ 1.758, а для узлов девятой степени точности – ГОСТ 1.643.

Основная настройка головки состоит в определении размеров сектора делительной окружности. Исходными данными для расчёта являются диаметр окружности и количество секторов, на которые её потребуется разделить. Настройка происходит в следующей последовательности:

  • преобразовывают 360° полного диаметра окружности в необходимое количество делений на её секторах;
  • определяют синус угла, получившегося в результате расчёта;
  • поворачивают диск устройства на данный угол;
  • зажимают корпус узла рукояткой или механизмом зажима и устанавливают рабочий инструмент.

Формула для расчёта требуемого угла деления обычно приводится в инструкции производителя делительной головки. Далее закрепляют деталь, подлежащую фрезерованию, на оправке станка, и, производя продольную подачу стола, выполняют требуемую операцию. Шаг подачи зависит от вида обработки: например, для формообразования зуба он равен расстоянию между впадинами смежных зубьев. С целью повышения производительности, после каждого цикла происходит ускоренный возврат стола с заготовкой в исходное положение. Фиксация по выбранному в измерительном диске отверстию выполняется при помощи пружин.

Характеристики

Эта оснастка довольно часто используется при выпуске крупных партий в течение короткого промежутка времени. При этом основными элементами конструкции являются:

  1. лимб;
  2. шпиндель;
  3. патрон из трех кулачков.

Характеристики делительных головок УДГ

Шпиндель позволяет правильно закрепить заготовку. Кроме этого на шпиндель также крепится лимб, используемый в качестве диска для установки угла. Именно лимб используется для деления заготовки на несколько частей.

Для того чтобы оборудование работало правильно на протяжении длительного времени следует ответственно отнестись к настройке оборудования. Как правило, на выполнение работы по установке показателей деления требуется довольно много времени.

Скачать инструкцию «Универсальные делительные головки УДГ»

Патрон, состоящий их трех кулачков, применяется при вертикальном позиционировании шпинделя. Особенностью этого конструктивного элемента можно назвать то, что при помощи всего одного ключа. При этом происходит центрирование заготовки и равномерное распределение нагрузки.

Отечественная станкоинструментальная промышленность производит приспособления серии УДГ. Они различаются по наибольшим размерам изделий, которые могут быть изготовлены с их помощью.

Эксплуатационные характеристики и технологические возможности головок серии УДГ производства ЛОМО или ООО «Делга» (Санкт-Петербург) приведены в таблице:

Типоразмер устройства                          Параметры
Наибольший диаметр обрабатываемой детали, ммКоличество отверстий делительного дискаНаличие лимбаТочность отсчёта, минут
УДГ-12512513Нет15
УДГ-16016021Есть
УДГ-25025021Есть
УДГ-32032021Есть
УДГ-40040021Есть

Аналогичными характеристиками обладают и импортные делительные головки, выпускаемые фирмами Proxxon (Германия), Proma (Чехия), BisonBial (Польша). При выборе типоразмера учитывают максимальные габариты исходной детали, параметры точности самого фрезерного станка, а также гарантийные обязательства производителя. В частности, важно, чтобы поставщик предоставлял возможность приобретения фирменных запасных частей, а также гарантировал качественную работу узла в течении минимум двух лет.

В заключение отметим, что рассматриваемая оснастка подбирается в зависимости от типа используемого фрезерного станка.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Универсальная делительная головка УДГ-Д-250 (F11125A) с дифференциальным делением

  • Масса, кг 110
  • Высота центра, мм 125
  • Угол подъема шпинделя от его горизонтального положения ≤95°
  • Угол опускания шпинделя вниз ≤5°
  • Угол вращения шпинделя при одном полном обороте рукоятки установочного штифта 9°
  • Минимальное показание лимба 10"
  • Передаточное отношение червячной пары 1:40
  • Конус Морзе шпиндельного отверстия КМ4
  • Ширина установочных шпонок, мм 18
  • Диаметр конуса торца шпинделя для установки фланца, мм 53.975
  • Количество отверстий в делительном диске 1 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
  • Количество отверстий в делительном диске 2 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
  • Максимальная нагрузка на подшипник, кг 130
  • Диаметр токарного патрона, мм 160
  • Сменные шестерни, модульная 2
  • Сменные шестерни, зубчатые 25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100

www.stankoopt.ru

5. Универсальная делительная головка FU400R.51.50.000 (УДГ250)

Универсальная делительная головка FU400R.51.50.000 (УДГ250)

Делительная головка - это приспособление для широкоуниверсальных и консольно-фрезерных станков, которое значительно расширяют их технологические возможности. Их используют при изготовлении различных инструментов (фрез, разверток, зенкеров, метчиков), нормализованных деталей машин (головки болтов, грани гаек, корончатые гайки), при фрезеровании зубчатых колес, звездочек, прорезании пазов и шлицев на торцах (зубчатые муфты) и других деталей.

Делительная головка служат для закрепления и деления обрабатываемых деталей на равные части при фрезеровании квадратов, шестигранников, нарезания зубчатых колес, звездочек и других подобных работ и для поворота обрабатываемых деталей на заданный угол. Универсальные делительные головки служат также и для сообщения вращения обрабатываемой детали при нарезании винтовых канавок на универсальных фрезерных станках.

В зависимости от конструкции головки окружность заготовки может быть разделена на равные или неравные части. При нарезании винтовых канавок заготовке сообщаются одновременно непрерывное вращательное и поступательное движения, как, например, при обработке стружечных канавок у сверл, фрез, метчиков, разверток и зенкеров.

Делительная головка служат:

·                 для установки оси обрабатываемой заготовки под требуемым углом относительно стола станка

·                 для периодического поворота заготовки вокруг ее оси на определенный угол (деление на равные и неравные части)

·                 для непрерывного вращения заготовки при нарезании винтовых канавок или винтовых зубьев зубчатых колес

FU400R.51.50.000 (УДГ250)

Назначение и область применения делительной головки

Делительная головка дает возможность производить различные фрезерные, зубофрезерные, расточные, сверлильные, разметочные и другие работы, связанные с поворотом детали на заданный угол.

Обработку деталей с помощью делительной головки можно производить в центрах, в патроне или на шпиндельной оправке.

С помощью универсальной делительной головки можно производить следующие операции:

·                 непосредственное деление окружностей на число, кратное 24, т.е. на 2, 3, 4, 6, 8, 12, 24

·                 простое деление окружностей на число частей от 2 до 400 и на некоторые числа свыше 400

·                 дифференциальное деление окружностей на число частей от 43 до 400 без интервала

·                 фрезерование спиралей с шагом от 25 до 400 мм

·                 фрезерование зубчатых колес

·                 установка оси обрабатываемой заготовки под требуемым углом относительно стола станка

·                 различные работы на фрезерных станках, связанные с делением окружности на неравные части в градусном выражении, нарезание спиралей и т.д.

FU400R.51.50.000 (УДГ250)

Наименование параметра

Значение

Модель головки

FU400R.51.50.000 (УДГ250)

1 Класс точности по ГОСТ 8615

Н

2 Наибольший диаметр обрабатываемой детали, мм

250

3 Угол поворота шпинделя в вертикальной плоскости, не менее:

   – вниз от линии центров

   – вверх от линии центров





95°

4 Конус шпинделя

Морзе 4

5 Резьба рабочего конца шпинделя

М52

6 Диаметр отверстия шпинделя, мм

26,5

7 Передаточное отношение червячной передачи

1:40

8 Число отверстий делительного диска:

   – на одной стороне

   – на другой стороне



16, 17, 19, 21, 23, 29, 30, 31

33, 37, 39, 41, 43, 47, 49, 54

9 Цена деления лимба непосредственного деления, мм

15°

10 Ширина направляющих шпонок, мм

18

11 Посадочный диаметр сменных колес, мм

20f9

12 Модуль сменных колес, мм

1,5

13 Расстояние от основания делительной головки до торца шпинделя при его вертикальном положении, не более, мм





280

14 Габаритные размеры основания делительной головки (длина´ширина), мм



260´180

15 Габаритные размеры головки (длина´ширина´высота), мм



460´380´250

16 Масса делительной головки, кг

58

17 Общая масса изделия в сборе с гитарой сменных шестерен



110

www.stankogomel.ru

Таблицы для настройки головок - Энциклопедия по машиностроению XXL

Ниже приводится таблица для настройки делительных головок Н-135 и Н-160, а также Н-100, рассматриваемой на стр. 250 и след.  [c.168]

Ниже приводятся таблица для настройки делительных головок Н-135 и Н-160 при дифференциальном делении.  [c.173]

Для подбора сменных колес удобно пользоваться таблицами, прилагаемыми к делительным головкам, для настройки на дифференциальное деления. В табл. 32 приведены данные для универсальных делительных головок мод. Н-135 и Н-160 современного исполнения.  [c.497]


Подбор сменных зубчатых колес для настройки делительной головки при фрезеровании винтовых канавок производят по таблицам, прилагаемым к паспорту делительной головки. В табл. 34 приведены данные для подбора сменных зубчатых колес при настройке на фрезерование винтовых канавок для наиболее часто встречающихся при изготовлении фрез углов наклона винтовых зубьев. Таблица составлена для значения А = 240 мм и делительных головок Н-100, Н-135 и Н-160 прежнего и современного исполнения.  [c.498]
Таблица 55. Данные для настройки делительных головок УДГ-100, УДГ-135 и УДГ-160 по методу простого деления
Таблица 57. Данные для настройки делительных головок УДГ-135 и УДГ-1вО на деление по способу П. С. Гуцулы
Таблица 58. Данные для настройки делительных головок (М = 40) при повороте заготовки на центральный угол а  [c.262]

В справочном пособии рассматриваются различные конструкции делительных головок и других делительных механизмов и устройств. Приводятся их технические характеристики, а также сведения о возможности их использования для различных работ. Даются основные понятия о способах деления и методах расчета, приводятся примеры расчета и таблицы настройки. Значительное место отводится вопросам автоматизации процессов деления, точности выполнения и контроля операций деления.  [c.2]

Следует сказать, что во всех приводимых ниже описаниях делительных головок, правилах их настройки и таблицах, относящихся к настройке, делительным диском называется деталь головки, а делительным кругом — ряд отверстий в диске для штифта фиксатора, расположенных на одной окружности (число отверстий в делительных кругах на обеих сторонах диска приведено выше).  [c.233]

Во всех описаниях делительных головок, правилах их настройки и таблицах, относящихся к настройке, делительным диском называется деталь головки, а делительным кругом — ряд отверстий для штифта фиксатора, имеющихся в диске и расположенных на одной окружности.  [c.12]


При настройке головки Н-100 для дифференциального деления также могут быть использованы соответственные указания, приведенные (стр. 171). для головок Н-135 и Н-160, а также вспомогательная таблица (см. ниже).  [c.254]

Настройка головок прежнего исполнения при работах, вшолняеыых с использованием диска для простою в диф ренциальиого деления, производится согласно правилам и формулам, приведенным (стр. 167 н след.) для современных головок Н-135 и Н-160. Таблицы, позволяющие ускорить эти настройки, приведены ниже (стр. 237 и след.).  [c.236]


mash-xxl.info

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
