Нахлест арматуры при армировании: нормы, таблицы
Армирование является важной частью монолитных конструкций современных зданий. Долговечность и устойчивость строения зависит от надежности и прочности металлического каркаса, который помещается в фундамент. Создание опорного и укрепляющего арматурного каркаса заключается в правильном соединении стержней арматуры.
Содержание
- Виды соединений между арматурными элементами
- Какой должен быть нахлест арматуры для вязки
- Анкеровка арматуры: таблица
- Фиксация арматурных прутов электросваркой
- Требования нормативных документов к арматурным соединениям
- Заключение
Виды соединений между арматурными элементами
Для конструирования каркасного остова используют разные типы соединения арматуры. Существует три основных способа стыковки двух арматурных прутьев:
Стыковка арматуры внахлест производится следующим образом:
- с применением вспомогательных деталей: петель, лапок, крючков.
Для А1- класса арматуры используются только крюки и петли;
- нахлест армирующих профильных стержней прямыми окончаниями;
- нахлест арматуры с прямыми окончаниями и поперечным соединением.
Механическая стыковка арматуры (МСА) классифицируется следующим образом:
- опрессованная анкеровка арматуры: торцы прутов соединяются внутри стального цилиндра, который обжимается гидравлическим прессом. В результате сталь врезается между ребрами профильной арматуры
- резьбовая: производится с помощью стыковочного цилиндра с нарезанной внутри цилиндрической/конической резьбой. Соответствующая резьба выполнена на концах соединяемых стержней арматуры;
- болтовая: арматура соединяется болтами, вкрученными в тело арматуры через стенку муфты;
- винтовая стыковка производится а помощью муфты, внутри которой нарезана резьба, идентичная профилю арматуры, и закрепляется контргайками.
Сварочное соединение: анкеровка арматуры производится с помощью сварки.
Какой должен быть нахлест арматуры для вязки
Стыковка арматуры внахлест с помощью вязки – наиболее легкий способ создать надежный металлический каркас. Для данного типа соединения используются популярные прутья А400. Соединение арматуры внахлест механическим путем производится вязкой с помощью проволоки. Два стержня с прямыми концами приставляются с перехлестом и обвязываются отожженной проволокой. Но тут есть свои требования для обеспечения прочности соединения.
При стыковке арматуры внахлест методом вязки необходимо учитывать параметры:
- величина нахлеста арматуры;
- расположение соединения в каркасе и его назначение;
- взаимное расположение участков перехлеста.
При армировании фундамента, нахлест арматуры недопустимо устанавливать в местах повышенной нагрузки (например, углы строения). Поэтому следует правильно рассчитать участки для перехлеста стержней арматуры при вязке. Они должны размещаться в тех частях металлической конструкции, на которые оказывается минимальная нагрузка.
Если по объективным причинам выполнить это условие не получается, длина нахлеста прутьев будет зависеть от диаметра арматуры. Для ленточного фундамента участки, где монтируется перехлест арматуры, должны находиться в местах, не подверженных напряжению и изгибанию. Если данное условие невыполнимо, длина прямой анкеровки принимается равной 90 диаметрам скрепляемой арматуры. Размеры таких соединений строго регламентированы ГОСТами.
Перехлест арматуры при вязке также зависит от таких параметров:
- класс рабочей арматуры;
- марка заливающего бетона;
- назначение железобетонного фундамента;
- степень предстоящей нагрузки.
Узнать длину регламентированной длины анкеровки арматуры можно из нормативной таблицы, которая предоставлена ниже.
Анкеровка арматуры: таблица
Внимание! В пункте 8.3.27 ГОСТ 10922 2012 указано, что механические соединения арматуры внахлест применяются для металлопрутов, у которых диаметр равен не более 40 мм.
Участки армированного каркаса с максимальной нагрузкой запрещено фиксировать, используя нахлест.
Соединение арматуры внахлест без сварки при монтаже армопояса
Величина нахлеста арматуры при армировании определяется комплексом факторов. Также учитывается диаметр стержней и класс заливающего бетона. Размер перехлеста арматуры при вязке можно рассчитать вручную, но легче сориентироваться по таблице.
Важно! Длина анкера при стыковке арматуры внахлест еще зависит от места расположения арматурной сетки: в нижней части плиты (зона растяжения бетона) перехлест будет больше, а в верхней части плиты (зона сжатия бетона) — меньше.
Фиксация арматурных прутов электросваркой
Соединение встык арматурных стержней с помощью сварки производится только с арматурой классов А500С и А400С , потому что данные марки относятся к свариваемым материалам. Самая распространенная марка А400 не подлежит соединению сваркой, так как после нагревания она теряет свойство антикоррозийности и становится менее прочной.
Как гласят российские ГОСТ 10922 и пришедший ему на смену 14098, дуговую электросварку разрешается применять для стыковки арматуры внахлест с диаметром, меньшим 25 мм.
Внимание! Длина шва сварки зависит от типа диаметра арматурного стержня. Для сварки применяют электроды с сечением 4 — 5мм.
Требования нормативных документов к арматурным соединениям
СНиП гласят, что бетонный фундамент должен быть укреплен минимум двумя арматурными каркасами. Для частной стройки чаще применяют стыковку арматуры внахлест методов вязки, так как этот способ бюджетный и более доступный, не требующий гидравлической установки или сварочного аппарата. Для соединения данным способом рекомендуется использовать арматуру с диаметром не больше 40 мм.
Расстояние между стержнями, которые соединяются сваркой внахлест, должна быть более 25 мм, что позволяет бетону проникать во все узкие места конструкции. Для стержней с диаметром больше 25 мм следует выдерживать дистанцию, равную диаметру арматуры.
Дистанция между армирующими прутьями по ширине фундамента должны составлять не больше 8 сечений этих прутьев. Если производится стыковка арматуры внахлест с помощью вязки, то дистанция между стержнями получается нулевая: она определяется только профильными выступами. Наибольшая дистанция в этом случае должна быть не больше 4-ех диаметров арматурных прутьев.
Расстояние между самими стыками, расположенными рядом, принимается 30 мм и более.
Совет специалистов
Специалисты рекомендуют использовать опрессованную стыковку арматуры, а не внахлест или винтовые муфты, если нужно соединить стержни сечением больше 25мм. Данные типы соединений позволяют:
- увеличить уровень безопасности строения благодаря повышенной прочности стыковки;
- снизить расходы на армирование, так как нахлестный способ предусматривает до 25% дополнительного перерасхода арматуры.
Заключение
Армирование требует точности проводки и соединения арматурных прутьев. Работа по созданию металлического каркаса предполагает знания всех параметров арматуры, бетона, требований к фундаменту. Грамотный монтаж металлоконструкции позволит предотвратить деформацию и растрескивание железобетонного фундамента, увеличить прочность и долговечность фундамента и всего здания.
Перехлест арматуры: сколько диаметров по СНиП
При выполнении мероприятий, связанных с армированием бетонных конструкций, возникает необходимость соединить между собой арматурные стержни. При выполнении работ необходимо знать какой перехлёст арматуры, сколько диаметров по СНиП составляет величина перекрытия прутков. От правильно подобранной длины перехлеста, учитывающего площадь поперечного сечения арматуры, зависит прочность фундамента, или армопояса. Правильно выполненный расчет железобетонных элементов с учетом типа соединения обеспечивает долговечность и прочность объектов строительства.
Виды соединений между арматурными элементами
Желая разобраться с возможными вариантами стыковки арматурных прутков, многие мастера обращаются к требованиям действующих нормативных документов. Ведь удачно выполненное соединение обеспечивает требуемый запас прочности на сжатие и растяжение. Некоторые застройщики пытаются найти ответ согласно СНиП 2 01. Другие – изучают строительные нормы и правила под номером 52-101-2003, содержащие рекомендации по проектированию конструкций из железобетона, усиленного ненапряженной стальной арматурой.
В соответствии с требованиями действующих нормативных документов для усиления ненапряженных элементов применяется стальная арматура, в отличие от напряженных конструкций, где для армирования используются арматурные канаты классов К7 и выше. Остановимся на применяемых методах фиксации арматурных стержней.
В действующих строительных нормах и правилах (СНиП) подробно описывается крепление арматуры всеми существующими в настоящее время способами
Возможны следующие варианты:
- соединение внахлест вязаных стержней без применения сварки. Фиксация осуществляется с использованием дополнительных стальных прутков изогнутой формы, повторяющих конфигурацию арматурного соединения.
Допускается согласно СНиП выполнение нахлеста прямых стержней с поперечным креплением элементов при помощи вязальной проволоки или специальных хомутов.
Нахлест арматуры при вязке зависит от диаметра прутков. Залитые бетоном конструкции из вязаных прутков широко применяются в области частного домостроения. Застройщика привлекает простота технологии, легкость соединения и приемлемая стоимость стройматериалов;
- фиксация арматурных прутков с помощью бытового электросварочного оборудования и профессиональных агрегатов. Технология соединения арматуры с помощью сварочных установок имеет определенные ограничения. Ведь в зоне сваривания возникают значительные внутренние напряжения, отрицательно влияющие на прочностные характеристики арматурных каркасов.
Выполнить перехлест арматурных прутков с помощью электросварки можно, используя арматуру определенных марок, например, А400С. Технология сваривания стальной арматуры в основном используется в области промышленного строительства.
Строительные нормы и правила содержат указание о необходимости усиления бетонного массива не менее, чем двумя цельными арматурными контурами. Для реализации указанного требования производится соединение стальных стержней с перекрытием. СНиП допускает использование стержней различных диаметров. При этом максимальный размер поперечного сечения прутка не должен превышать 4 см. СНиП запрещает производить соединение стержней внахлест с помощью вязальной проволоки и сварки в местах действия значительной нагрузки, расположенной вдоль или поперек оси.
К таковым относят механические и сварные соединения стыкового типа, а также стыки внахлест, выполняемые без сварки
Прямая анкеровка.

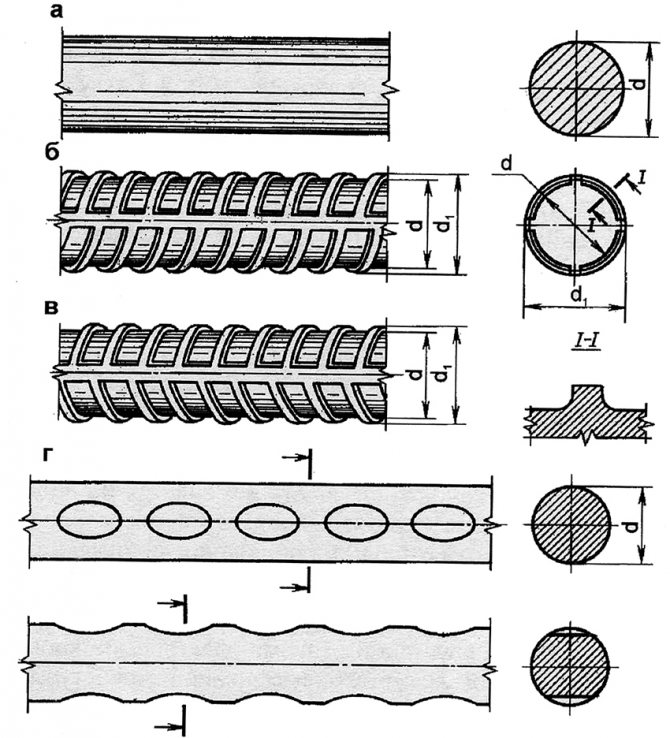

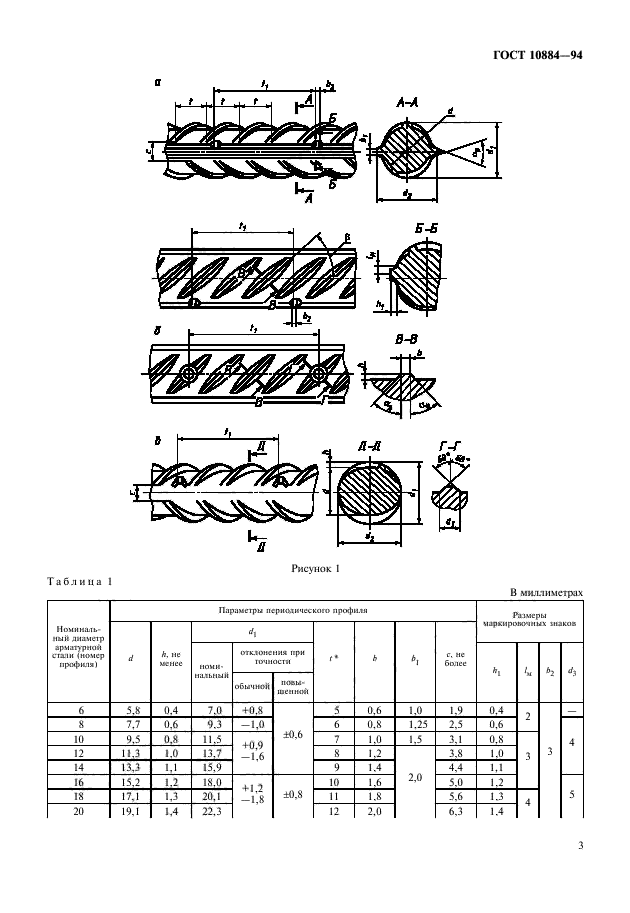

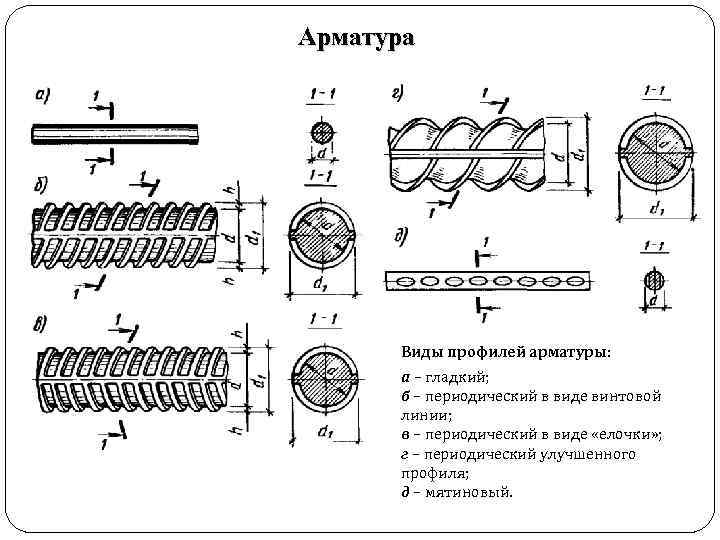

Прямая анкеровка арматуры устраивается в местах, где геометрия конструкции позволяет это сделать, и иногда может располагаться в защитном слое бетона. Прямая анкеровка допускается только для арматуры периодического профиля.
Наличие дополнительного обжатия бетона от внешних силовых факторов в зоне анкеровки увеличивает несущую способность самого бетона, тем самым увеличивается эффективность анкеровки (сцепления).
При прямой анкеровке в защитном слое бетона продольное усилие пытается сколоть защитный слой касательными напряжениями.
Рис. 1. Возможность скалывания защитного слоя бетона при анкеровке.
Наши нормы не оговаривают длину анкеровки в зависимости от расположения стержня в конструкции, поэтому анкеровку в защитном слое бетона не рекомендуется выполнять без наличия поперечной арматуры или каких-то других дополнительных мероприятий (увеличенная длина анкеровки, установка верхней перпендикулярной продольной или поперечной арматуры, увеличение защитного слоя, устройство отгиба и т.д.), с помощью которых будут восприниматься касательные напряжения и исключено скалывание защитного слоя бетона.
Установка по верху перпендикулярной продольной арматуры в зоне анкеровки увеличивает зону скола защитного слоя бетона, но при этом ее применение по сравнению с установкой поперечной арматуры менее эффективно.
Шаг и диаметр хомутов в зоне прямой анкеровки в защитном слое бетона определяется в зависимости от типа хомута и диаметра продольной арматуры.
Расчетная длина прямой анкеровки арматуры в бетоне определяется
(СП 52-101-2003 п. 8.3.22 или СП 63.13330.2012 п. 10.3.25):
Для элементов из мелкозернистого бетона группы А требуемая расчетная величина длины анкеровки должна быть увеличена на 10ds для растянутого бетона и на 5ds – для сжатого.
Допускается уменьшать длину прямой анкеровки стержней ненапрягаемой арматуры в зависимости от количества и диаметра поперечной арматуры в зоне анкеровки, вида дополнительных анкерующих устройств (приварка поперечной арматуры) и величины поперечного обжатия бетона в зоне анкеровки (например, от опорной реакции), но не более чем на 30%.
В любом случае фактическую длину анкеровки принимают не менее 15ds и 200 мм, а также не менее 0,3×lo,аn.
Расчетная длина прямой анкеровки растянутой (не напрягаемой) арматуры при k=1 класса А400:
Класс бетона на сжатие | Lан/ds | Длина анкеровки (мм) в зависимости от диаметра арматуры | |||||||||||
6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 32 | ||
В15 | 47,32 | 284 | 379 | 473 | 568 | 663 | 757 | 852 | 947 | 1041 | 1183 | 1325 | 1515 |
В20 | 39,41 | 237 | 315 | 394 | 473 | 552 | 631 | 710 | 788 | 867 | 985 | 1104 | 1262 |
В25 | 33,77 | 203 | 270 | 338 | 405 | 473 | 540 | 608 | 676 | 743 | 844 | 946 | 1081 |
В30 | 30,84 | 200 | 247 | 309 | 370 | 432 | 494 | 555 | 617 | 679 | 771 | 864 | 987 |
В35 | 27,28 | 200 | 218 | 273 | 328 | 382 | 437 | 491 | 546 | 600 | 682 | 764 | 873 |
Расчетная длина прямой анкеровки растянутой (не напрягаемой) арматуры при k=1 класса А500:
Класс бетона на сжатие | Lан/ds | Длина анкеровки (мм) в зависимости от диаметра арматуры | |||||||||||
6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 32 | ||
В15 | 58 | 348 | 464 | 580 | 696 | 812 | 928 | 1044 | 1160 | 1276 | 1450 | 1624 | 1856 |
В20 | 48,32 | 290 | 387 | 483 | 580 | 677 | 773 | 870 | 967 | 1063 | 1208 | 1353 | 1546 |
В25 | 41,41 | 249 | 332 | 414 | 497 | 580 | 663 | 746 | 828 | 911 | 1035 | 1160 | 1325 |
В30 | 37,81 | 227 | 303 | 378 | 454 | 530 | 605 | 681 | 756 | 832 | 945 | 1059 | 1210 |
В35 | 33,44 | 201 | 268 | 335 | 401 | 468 | 535 | 602 | 669 | 736 | 836 | 937 | 1070 |
Расчетная длина прямой анкеровки растянутой (не напрягаемой) арматуры при k=1 класса А500СП с эффективным профилем:
Класс бетона на сжатие | Lан/ds | Длина анкеровки (мм) в зависимости от диаметра арматуры | ||||||||||
6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | ||
В15 | 53,56 | 322 | 429 | 536 | 643 | 750 | 857 | 964 | 1071 | 1179 | 1339 | 1500 |
В20 | 44,63 | 268 | 357 | 446 | 536 | 625 | 714 | 804 | 893 | 982 | 1116 | 1250 |
В25 | 38,25 | 230 | 306 | 383 | 459 | 536 | 612 | 689 | 765 | 842 | 956 | 1071 |
В30 | 34,94 | 210 | 280 | 350 | 419 | 489 | 559 | 629 | 699 | 769 | 874 | 979 |
В35 | 30,91 | 200 | 247 | 309 | 371 | 433 | 495 | 557 | 618 | 680 | 773 | 866 |
Примечание: отношение в таблицах Lан/ds для не напрягаемой арматуры диметром больше 32 мм нужно разделить на коэффициент 0,9.
Фиксация арматурных прутков электросваркой
Стыковка арматуры с использованием электрической сварки применяется в областях промышленного и специального строительства. При соединении с помощью электросварки важно добиться минимального расстояния между стержнями и зафиксировать элементы без зазора. Повышенная нагрузочная способность зоны соединения, растянутой от действия, достигается при использовании арматурных прутков с маркировкой А400С или А500С.
Профессиональные строители обращают внимание на следующие моменты:
- недопустимость применения для сварных соединений распространенной арматуры с маркировкой А400. В результате нагрева значительно снижается прочность и повышается восприимчивость к воздействию коррозии;
- повышенную вероятность нарушения целостности стержней под влиянием значительных нагрузок. Действующие правила разрешают применять электродуговую сварку для фиксации арматуры диаметром до 25 мм;
- протяженность сварочного шва и класс применяемых прутков взаимосвязаны.
Таблица нормативного документа содержит всю необходимую информацию о фиксации стержней с помощью электродуговой сварки.
Нормативный документ допускает при выполнении сварочных мероприятий применение электродов диаметром 0,4-0,5 см и регламентирует величину нахлеста, превышающую десять диаметров применяемых стержней.
Арматуру запрещено соединять в местах максимального напряжения стержней и зонах приложения (концентрированного) нагрузки на них
Зачем необходимо соблюдать нормы нахлеста арматуры при вязке
При заливке фундамента дома или при возведении любого другого бетонного сооружения (колонны или монолитного блока) насущным остается вопрос прочности и долговечности конструкции. При соблюдении всех строительных норм, дополнительный металлический каркас сильно укрепит конструкцию и сделает ее долговечной, а основание неподверженным влиянию природных условий и времени.
В случае несоблюдения правил, фундамент дома может вскоре обвалиться, что приведет не только к потере большого количества материалов, но и к человеческим жертвам. Это связано с тем, что неверно рассчитанный нахлест арматуры ведет к незатвердеванию бетона в некоторых местах, что приводит к ослабеванию всей конструкции в целом. Для постройки крепкого и надежного каркаса используют несколько способов, в том числе вязку, для которой необходимо использовать нахлест.
Соединение арматуры внахлест без сварки при монтаже армопояса
Используя популярные в строительстве стержни с маркировкой А400 AIII, несложно выполнить перехлест арматуры с применением отожженной проволоки для вязания.
СНиП содержат рекомендации по осуществлению связывания арматуры и предусматривают различные варианты соединения прутков:
- соединение с перехлестом прямых концов арматурных стержней;
- фиксация прутков внахлест с использованием дополнительных элементов усиления;
- связывание стержней с выгнутыми в форме своеобразных петель или крюков концами.
С помощью проволоки для вязания допускается соединять арматуру профильного сечения диаметром до 4 см. Величина перехлеста возрастает пропорционально изменению диаметра стержней. Величина перекрытия прутков возрастает от 25 см (для прутков диаметром 0,6 см) до 158 см (для стержней диаметром 4 см). Величина перехлеста, согласно стандарту, должна превышать диаметр прутков в 35-50 раз. СНиП допускает применение винтовых муфт наравне с проволокой для вязания.
Дистанция между арматурными стержнями, которые стыкуются нахлестом, в горизонтальном и вертикальном направлении обязана быть от 25 мм и выше
Требования нормативных документов к арматурным соединениям
При соединении прутков вязальным методом важно учитывать ряд факторов:
- взаимное расположение арматуры в пространственном каркасе;
- особенности размещения участков с нахлестом относительно друг друга;
- длину участка перехлеста, определяемую сечением стержня и маркой бетона.
При расположении участка с расположенными внахлест стержнями в зоне максимальной нагрузки, следует увеличить величину перехлеста до 90 диаметром соединяемых стержней.
Строительные нормы четко указывают размеры стыковочных участков.
На длину стыка влияет не только диаметр поперечного сечения, но и следующие моменты:
- величина действующей нагрузки;
- марка применяемой бетонной смеси;
- класс используемой стальной арматуры;
- размещение стыковых узлов в пространственном каркасе;
- назначение и область применения железобетонной продукции.
Следует обратить внимание, что величина нахлеста уменьшается при возрастании марки применяемого бетона.
В тех случаях, когда используется вязальная проволока, дистанция между стержнями нередко принимается равной нулю, так как в данной ситуации она зависит исключительно от высоты профильных выступов
Рассмотрим изменение величины нахлеста, воспринимающего сжимающие нагрузки, для арматуры класса А400 с диаметром 25 мм:
- для бетона марки М250 стержни фиксируются с максимальным перехлестом, равным 890 мм;
- бетонирование арматурной решетки раствором марки М350 позволяет уменьшить нахлест до 765 мм;
- при возрастании марки применяемого бетона до М400 нахлест прутков уменьшается до 695 мм;
- заливка арматурного каркаса бетонным раствором М450 позволяет уменьшить перехлест до 615 мм.
Для усилений растянутой зоны арматурного каркаса перехлест для указанной арматуры увеличен и составляет:
- 1185 мм для бетона М200;
- 1015 мм для бетона М350;
- 930 мм для бетона М400;
- 820 мм для бетона М450.
При выполнении мероприятий, связанных с армированием, важно правильно располагать участки нахлеста, и учитывать требования строительных норм и правил.
Следует придерживаться указанных рекомендаций:
- равномерно распределять соединения по всему арматурному каркасу;
- выдерживать минимальное расстояние между стыками не менее 610 мм;
- учитывать марку бетонного раствора и сечение арматурных стержней.
Соблюдение требований строительных норм гарантирует прочность и надёжность бетонных конструкций, усиленных арматурным каркасом. Детально изучив рекомендации СНиП, несложно самостоятельно подобрать требуемую величину перехлеста арматуры с учетом конструктивных особенностей железобетонного изделия. Рекомендации профессиональных строителей позволят не допустить ошибок.
Анкеровка продольного стержня с помощью специальных устройств
1
— бетон;
2
— анкеруемый стержень;
3
— круглая или квадратная, стальная шайба;
4
— сварка;
5
— обжатие;
6
— высаженная головка;
7
— стальной уголок;
8
— резьба
Смещение стержней арматуры при соединении без сварки
Смещение стержней арматуры при соединении без сварки
Соседние соединения арматуры по длине должны быть разнесены в разбежку так, чтобы в одном сечении одновременно соединялось не более 50% арматуры. В качестве одного расчетного сечения элемента, рассматриваемого для определения относительного количества стыкуемой арматуры в одном сечении, принимают участок вдоль стыкуемой арматуры длиной 130% длины нахлеста стержней. Считается, что стыки арматуры расположены в одном расчетном сечении, если центры этих стыков находятся в пределах этого участка [раздел 6. 1 пособия по проектированию «Армирование элементов монолитных железобетонных зданий» (Москва 2009)]
Длина анкеровки зависит от профиля и диаметра стержня, напряженного состояния бетона в зоне анкеровки (сжатие/растяжение), наличия поперечной арматуры в зоне анкеровки, фактического напряжения в стержне относительно его максимального значения и других конструктивных факторов.
Таблица размеров и различных типов арматурыАрматура, сокращение от арматурных или армированных стальных стержней, относится к стальному стержню, используемому для обеспечения дополнительной поддержки бетона во время строительства. Бетон крепкий, но под нагрузкой он может сломаться. Добавление арматурных стержней в бетон может сделать конструкцию прочнее и обеспечить своевременное обнаружение любых серьезных проблем проектирования (перейдите сразу к таблице размеров арматурных стержней).
Для разных стран существуют разные стандарты размеров арматуры, и вы можете найти подходящую таблицу в этом подробном руководстве. Американское общество сварщиков отвечает за обеспечение стандартов строительства в США. Это может помочь выявить потенциальные проблемы с качеством при выборе размера арматурного стержня. К счастью, в этом посте мы собрали все, что вам следует знать о размерах арматуры.
Теперь вы можете узнать, какой размер стальных стержней вам нужен для вашего проекта, в наших таблицах размеров арматуры.
Начнем!
Перейти к часто задаваемым вопросам
Связанные: Таблица размеров сверл и различных типов, Таблица размеров пистолета для гвоздей и типы гвоздей для всех видов работ, Линейка для печати в см: Сделай сам
Содержание арматурного стержня Таблица размеров
- Таблица размеров арматуры
- Типы и символы арматурной стали
- Таблица марок арматурной стали
- Как правильно выбрать размер арматуры
- Типы арматуры – лучшая арматура для вас
- Часто задаваемые вопросы 9003 Таблица размеров арматуры 3 904
/Таблица размеров британской стальной арматуры
Размеры стержней в британской системе мер | «Мягкий» метрический размер | Вес на единицу длины (фунт/фут) | Масса за единицу длины (кг/м) | Номинальный диаметр бар (в) | Номинальный диаметр бар (мм) | Номинальная область (в 2 ) | .|
#3 | #10 | 0.376 | 0.561 | 0.375 | 9.525 | 0.11 | 71 |
#4 | #13 | 0.668 | 0.996 | 0.500 | 12.7 | 0.2 | 129 |
#5 | #16 | 1.043 | 1.556 | 0.625 | 15.875 | 0.31 | 200 |
#6 | #19 | 1.502 | 2.24 | 0.750 | 19.05 | 0.44 | 284 |
#7 | #22 | 2.044 | 3.049 | 0.875 | 22.225 | 0.6 | 387 |
#8 | #25 | 2.67 | 3.982 | 1.000 | 25.4 | 0.79 | 509 |
#9 | #29 | 3.4 | 5.![]() | 1.128 | 28.65 | 1 | 645 |
#10 | #32 | 4.303 | 6.418 | 1.27 | 32.26 | 1.27 | 819 |
#11 | #36 | 5.313 | 7.924 | 1.41 | 35.81 | 1.56 | 1006 |
#14 | #43 | 7.65 | 11.41 | 1.693 | 43 | 2.25 | 1452 |
#18 | #57 | 13.6 | 20.284 | 2.257 | 57.33 | 4 | 2581 |
Канадская диаграмма размеров. 2
)
Диаграмма европейской арматуры
Размер метрического стержня | МАССА ДЛИНА (кг/м) | Номинальный диаметр (MM) | DIAMETER (MM) | DIGETER (MM) | . |
6,0 | 0.222 | 6 | 28.3 | ||
8,0 | 0.395 | 8 | 50.3 | ||
10,0 | 0.617 | 10 | 78.5 | ||
12,0 | 0.![]() | 12 | 113 | ||
14,0 | 1.21 | 14 | 154 | ||
16,0 | 1.579 | 16 | 201 | ||
20,0 | 2.467 | 20 | 314 | ||
25,0 | 3.855 | 25 | 491 | ||
28,0 | 4.83 | 28 | 616 | ||
32,0 | 6.316 | 32 | 804 | ||
40,0 | 9.868 | 40 | 1257 | ||
50,0 | 15.413 | 50 | 1963 |
Диаграмма размеров австралийской арматуры
Номинальный диаметр (мм) | Площадь поперечного сечения (мм SQ) | .0041 |
12 | 113 | 0.888 |
16 | 201 | 1.![]() |
20 | 314 | 2.47 |
24 | 452 | 3.55 |
28 | 616 | 4.83 |
32 | 804 | 6.31 |
36 | 1020 | 7.99 |
New Zealand Rebar Sizes Chart
Номинальный диаметр (мм) | Площадь поперечного сечения (мм кв.) | . 10 | 78.5 | 0.617 | |
12 | 113 | 0.888 | |||
16 | 201 | 1.58 | |||
20 | 314 | 2.47 | |||
25 | 491 | 3.85 | |||
32 | 804 | 6.31 | |||
40 | 1260 | 9.86 |
Jumbo Rebar Sizes Chart
Метрический стержень Размер (мягкий) | Линейная массовая плотность | Номинальный диаметр (вне зоны резьбы) | Nominal area (outside of threaded zone) | ||||
Imperial bar size | lb ⁄ ft | (kg/m ) | (in) | (mm) | (in²) | (mm²) | |
#14J | – | 9.![]() | 14.14 | 1.88 | 47.8 | 2.78 | 1794 |
#18J | – | 14.60 | 21.78 | 2.34 | 59.4 | 4.29 | 2768 |
Threaded Rebar Sizes Chart
Британские единицы Размер бара | Метрический размер бара (мягкий) | 3 Линейная массовая плотность1 904 | Maximum diameter | Nominal area | |||
lb ⁄ ft | (kg/m) | (in) | (mm) | (in²) | (mm²) | ||
#20 | No.![]() | 16.70 | 24.85 | 2.72 | 69 | 4.91 | 3168 |
#24 | No.75 | 24.09 | 35.85 | 3.18 | 81 | 7.06 | 4555 |
#28 | No.90 | 32.79 | 48.80 | 3.68 | 94 | 9.62 | 6207 |
1″ | No.26 | 3.01 | 4.48 | 1.25 | 32 | 0.85 | 548 |
1 1 ⁄ 4 “ | No.32 | 4.39 | 6.53 | 1.45 | 37 | 1.25 | 806 |
1 3 ⁄ 8 “ | No.36 | 5.56 | 8.27 | 1.63 | 41 | 1.58 | 1019 |
1 3 ⁄ 4 “ | No.46 | 9.23 | 13.![]() | 2.01 | 51 | 2.58 | 1665 |
2 1 ⁄ 2 “ | No.65 | 18.20 | 27.08 | 2.80 | 71 | 5.16 | 3329 |
3 ″ | № 75 | 24.09 | 35,85 | 3,15 | 80 | 6.85 | 4419 |
9. Таблица размеров единиц хранения – Руководство по сравнению пространств

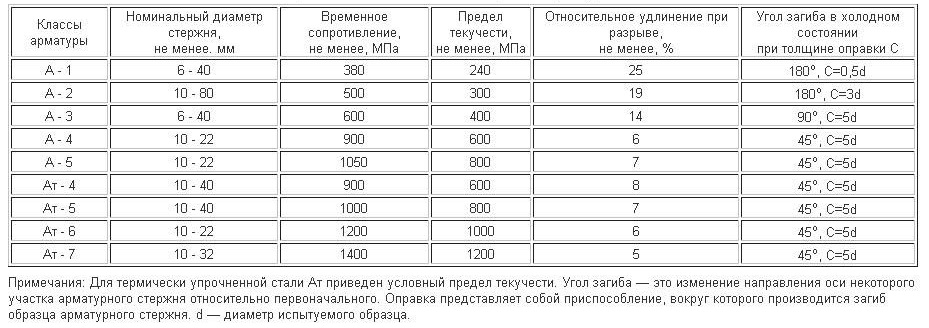

Таблица марок арматурной сталиСвязано: Таблица размеров ключей и различные типы
Как правильно выбрать размер арматурыСвязано: Таблица размеров пистолета для скоб по модели и калибру скоб, таблица размеров винтов и руководство по количеству резьб отображает диаметр в единицах одной восьмой дюйма, что эквивалентно 3,2 мм. Стержни размером меньше #3 больше похожи на провода, чем на стержни, потому что они довольно тонкие. Чем толще диаметр, тем выше прочность арматуры. Это имеет решающее значение, поскольку определяет подходящее применение для различных размеров арматуры. Вы также должны проверить разницу между пределом прочности при растяжении и минимальным пределом текучести при выборе марки и размера арматуры для своего проекта. Теперь давайте рассмотрим различные места, где можно применять арматуру различных размеров. Арматура №3Эта арматура из углеродистой стали в основном используется для:
Также из составных материалов из углеродистой стали, эти арматуры предназначены для:
Эта арматура изготовлена из сверхпрочного композита из углеродистой стали и подходит для следующих применений:
Вы можете использовать эти повреждения для укрепления:
:
Это отлично подходит для более крупных проектов, и вы можете использовать их для:
|
